Справочные данные по железнодорожному крепежу
Перейти: ? Материалы верхнего строения пути Железнодорожный крепеж ?
При расчете комплектности — количество 1 штуке в 1 тонне деталей, масса 1 штуки в килограммах – можно воспользоваться таблицей, в которой приведены справочные данные по железнодорожному крепежу.
По данной таблице: приведено 25 наименований железнодорожного крепежа, 60 маркировок для которых рассчитано количество штук в 1 тонне и масса 1 позиции в килограммах.
Рельсовый стык — место соединения между собой двух рельс на железной дороге. Накладка изолирует от рельсов комплектами боковых и торцевых прокладок и втулок и служит удерживающим элементом.
Промежуточные рельсовые скрепления, по своей конструкции делятся на подкладочные и бесподкладочные (без металлических подкладок под рельсами).
Накладки — это часть рельсового скрепления. Накладка крепится к рельсу стыковыми болтами (пример, болт стыковой М 27?160), служащим соединением рельсы между собой.
Подкладка — один из элементов скрепления, предназначена раздельное рельсовое скрепление деревянных шпал и железнодорожных рельсов. Железобетонные шпалы проводят электрический ток, во избежания контакта и попадания влаги, применяется подкладка для изолирующих стыков на железобетонных шпалах. Подкладка железнодорожная обеспечивает уклон рельсовых нитей внутрь пути.
| Наименование | Маркировка | Количество шт. в 1 тн, в шт. | Масса 1 шт., в кг. |
| Накладка для рельсовых стыков | 1Р 65 — 6 отв. | 34 | 29,5 |
| 2Р 65 — 4 отв. | 42 | 23,78 | |
| Р 50 | 53 | 18,77 | |
| Р 43 | 62 | 16,01 | |
| Р 33 | 149 | 6,7 | |
| Р 24 | 237 | 4,22 | |
| Р 18 | 327 | 3,06 | |
| Подкладка на деревянную шпалу костыльного скрепления | Д 65 — 5 отв. |
131 | 7,66 |
| ДН6-65 — 6 отв. | 118 | ||
| СД 65 (для Стр.Перев.) | 138 | 7,22 | |
| Д 50 | 161 | 6,2 | |
| СД 50 (для Стр.Перев) | 154 | 6,5 | |
| Д 43 | 190 | 5,26 | |
| Д 33 | 353 | 2,83 | |
| Д 24 | 538 | 1,86 | |
| Д 18 | 541 | 1,85 | |
| Подкладка на железобетонную шпалу раздельного скрепления | КБ 65 | 143 | 7,00 |
| КБ 50 | 146 | 6,85 | |
СК 65 (для Стр. Перев.) |
120 | 8,30 | |
| Подкладка на деревянную шпалу раздельного скрепления | КД 65 | 103 | 9,70 |
| КД 50 | 104 |
9,60 |
Костыль путевой — предназначен для крепления железнодорожных рельсов (пример, рельсы тип Р-50, рельсы тип Р-65 и Р-43) к деревянным шпалам (шпала деревянная типа А-2) и брусьям. Условное обозначение костыль путевой длиной 165 мм: Костыль (сокращенно, «К») 165 ГОСТ 5812-82
Противоугон — один из элементов верхнего строения железнодорожного пути, применяется на деревянных шпалах и костыльном скреплении. Противоугон (пример, противоугон пружинный П 43) служит для предотвращения продольного перемещения рельса типа Р43, при движении подвижного состава.
Противоугон пружинный П65 по ТУ 14-4-1438-87 к рельсам типа Р65. Противоугоны изготовляют из стали марки 65 по ГОСТ 14959-79, размером сечения 25 мм по ГОСТ 2591-88
| Наименование | Маркировка | Количество шт. в 1 тн, в шт. | Масса 1 шт., в кг. |
| Костыль путевой | К 165 (16?16?165) | 2631 | 0,38 |
| К 130 (14?14?130) | 4000 | 0,25 | |
| Пучинный | 2127 | 0,47 | |
| Противоугон | П 65 | 735 | 1,36 |
| П 50 | 820 | 1,22 | |
| П 43 | 885 | 1,13 | |
| Шуруп путевой | М 24?170 | 1786 | 0,56 |
| Клемма промежуточная | 1515 |
0,66 |
| Наименование | Маркировка | Количество шт. в 1 тн, в шт. |
Масса 1 шт., в кг. |
| Болт стыковой с гайкой и шайбой (в сборе) | М 27?160 | 883 | 1,133 |
| М 24?150 | 1222 |
0,818 |
|
| М 22?135 | 1600 |
0,625 |
|
| М 18?120 | 4166 | 0.240 | |
| Болт стыковой | М 27?160 | 1220 | 0,820 |
| М 24?150 | 1695 | 0,590 | |
| М 22?135 | 2222 | 0,450 | |
| М 18?120 | 5556 | 0,180 | |
| Гайка стыковая | М 27 | 4545 | 0,220 |
| М 24 | 6250 | 0,160 | |
| М 22 | 7937 | 0,126 | |
| М 18 | 33333 | 0,030 |
Болт клеммный — маркируется как «М 22?75» состоит из комплекта, в комплект входит гайка, болт, клемма ПК, шайба.
Болт закладной — применяется для прикрепления металлических подкладок или рельсов к железобетонным подрельсовым основаниям в рельсовых скреплениях. Допускается изготовление болтов длиной от 145 до 225 мм и длинной резьбы в пределах от 40 до 84 мм по согласованию заказчика с изготовителем. При этом длина болта должна равняться кратной 10 мм, а длина резьбы кратной: 4 мм – при длине резьбы до 60 мм включительно. Болт закладной имеет заводской ГОСТ 16017-79, изготовление закладного болта по ГОСТ 1759.0-87.
| Наименование | Маркировка | Количество шт. в 1 тонне, в шт. | Масса 1 шт., в кг. |
|
Шайба стыковая |

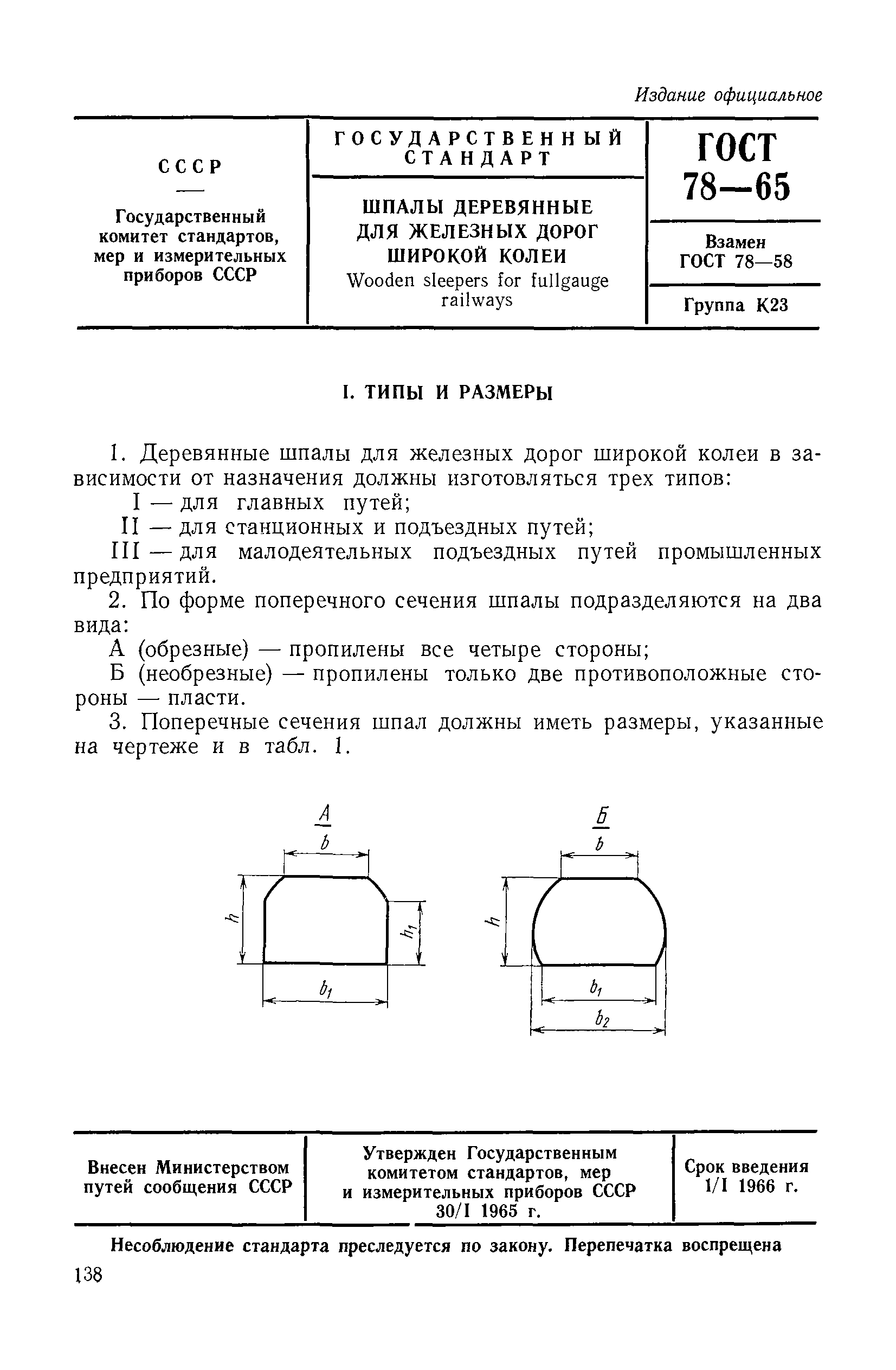

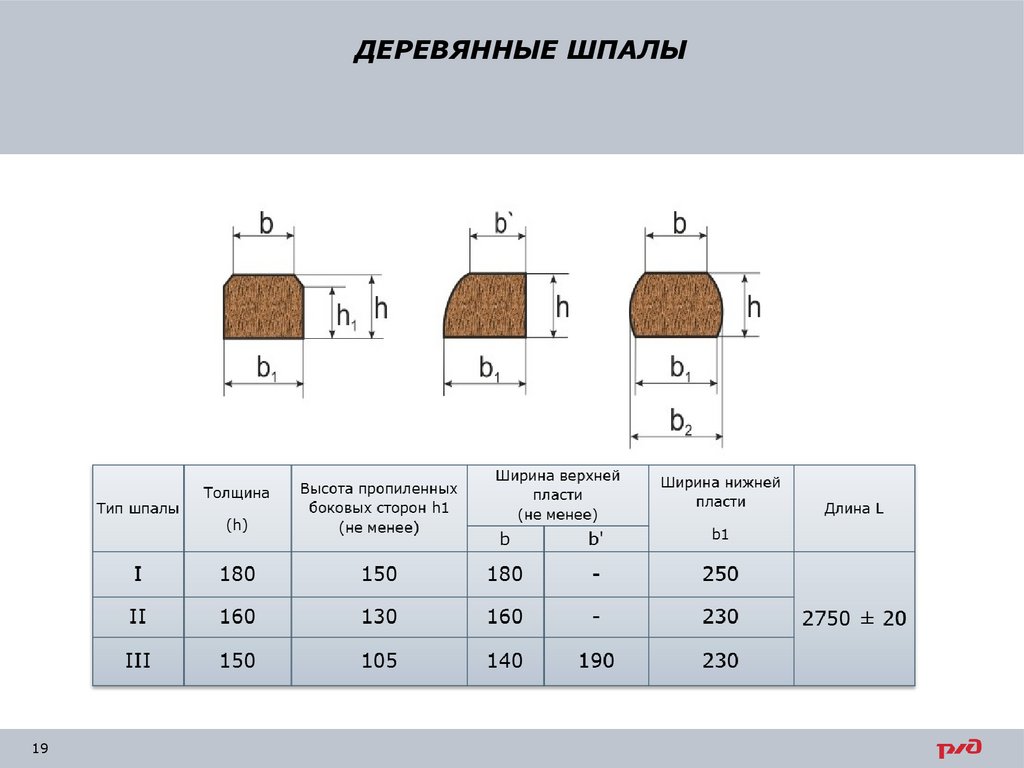

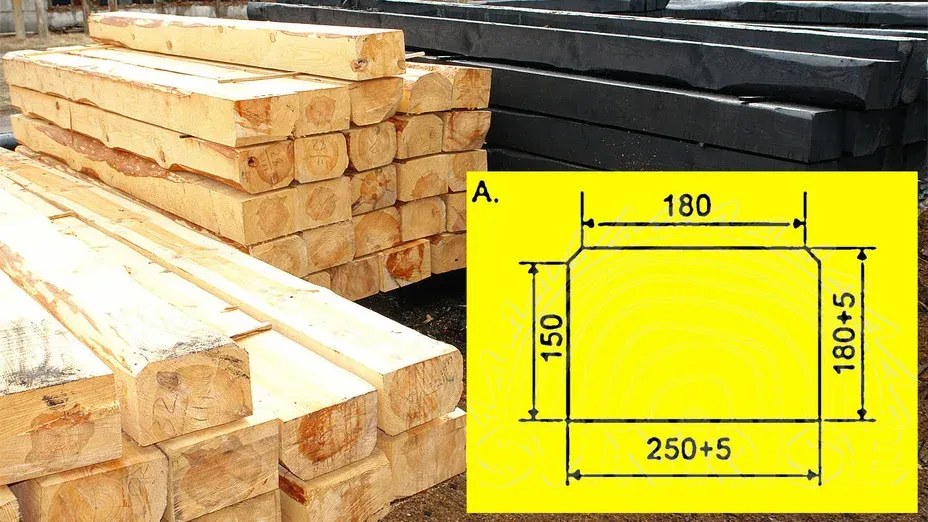

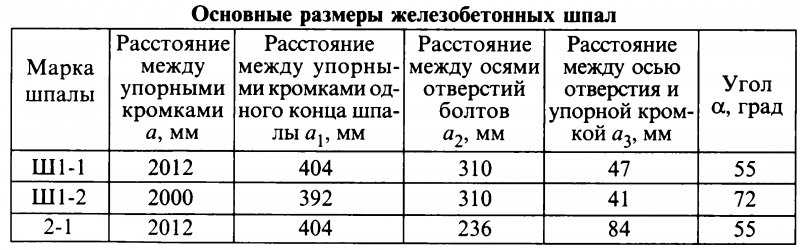

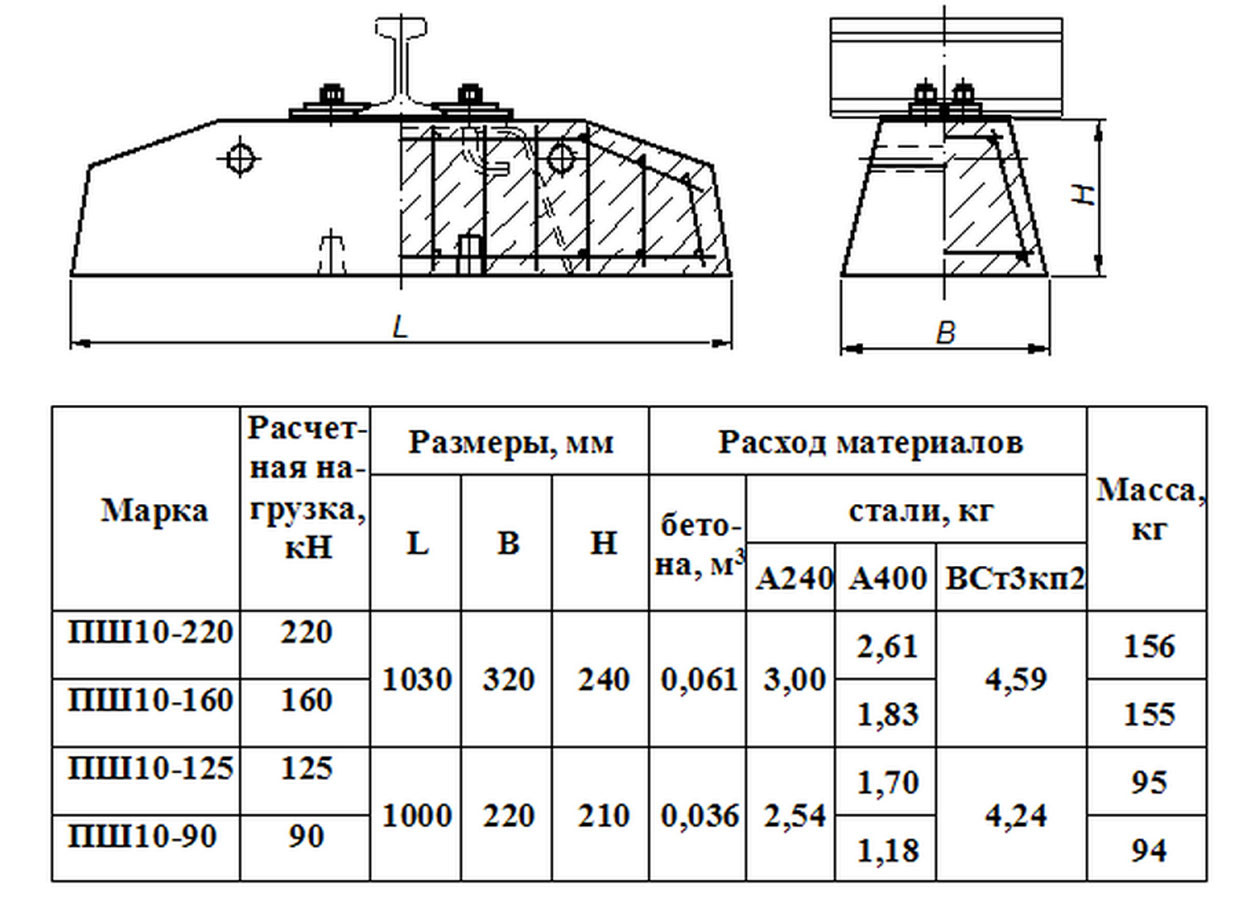

М 27 | 10753 | 0,093 |
| М 24 | 14706 | 0,068 | |
| М 22 | 20408 | 0,049 | |
| М 18 | 33333 | 0,030 | |
| Болт клеммный в сборе | М 22?75 | 1695 | 0,59 |
| Болт закладной в сборе | М 22?175 | 1136 | |
| Втулка изолирующая | КБ | 25000 | 0,04 |
| Шпала деревянная пропитанная | тип 2 | 14 | 70,00 |
| Шпала железобетонная предварительно напряженная | Ш1 | 4 | 250,00 |
Прокладка резиновая железнодорожная
| Наименование | Маркировка | Количество шт. в 1 тн, в шт. |
Масса 1 шт., в кг. |
| Подрельсовая на КБ 65 | ЦП 143 | 4000 | 0,25 |
| Подрельсовая на КБ 65 | ЦП 318 | 4000 | 0,25 |
| Подрельсовая на КБ 65 | ЦП 356 | 4762 | 0,21 |
| Под подкладку КБ 65 на шпалу | ЦП 328 | 1563 | 0,64 |
| Под подкладку КД 65 на шпалу | ЦП 361 | 1515 | 0,66 |
| Под подкладку КД 65 | ЦП 363 | 4000 | 0,25 |
| Под подкладку Д 65 | ЦП 362 | 1563 | 0,64 |
| Под подкладку Д 65 | ЦП 204 | 1923 | 0,52 |
Перейти: ? Материалы верхнего строения пути Железнодорожный крепеж ?
Вес рельсов и материалов ВСП
Вес рельсов и материалов ВСП | УкрМашСервисГлавная « Справочник МВСП « Вес рельсов и материалов ВСП
Назад
| Тип рельса | Длина, м | ГОСТ или ТУ | Вес 1 шт по теории, тн | Вес 1 пог. метра,кг |
| Р-50, Т1 | 12,5 | 51685-2000 | 0,6475 | 51,68 |
| Р-65 | 12,5 | 51685-2000 | 0,811 | 64,88 |
| РП-50 | 12,5 | 51045-97 | 0,6475 | 51,68 |
| Р-43 | 12,5 | 7173-54,4224-54 | 0,558 | 44,65 |
| Р-33 | 8 | ТУ14-2Р-383-204 | 0,268 | 33,48 |
| Р-24 | 8 | 5876-82 | 0,199 | 24,9 |
| Р-18 | 8 | 5876-82 | 0,145 | 18,06 |
| Р-11 | 8 | Китай | 0,09 | 11,2 |
| КР-140 | 11 | ДСТУ 2484-94 | 1,617 | 146,98 |
| КР-120 | 11 | ДСТУ 2484-94 | 1,261 | 114,65 |
| КР-100 | 11 | ДСТУ 2484-94 | 0,93 | 84,53 |
| КР-80 | 11 | ДСТУ 2484-94 | 0,646 | 58,74 |
| КР-70 | 11 | 4121-96 | 0. 517 |
47 |
| Т-62 | 12,5 | ТУ 14-2Р-320-96 | 0,776 | 62,05 |
| Тип материала | Описание | Вес 1 шт по теории, кг | Кол-во в 1 тн. теор. шт. |
| Прокладка ЦП-143 | подрельсовая на КБ | 0,25 | 4000 |
| ЦП-328 | под подкладку КБ 65 | 0,64 | 1562 |
| ЦП-362 | под подкладку Д 65 | 0,64 | 1562 |
| ЦП-356 | подрельсовая на КБ | 0,21 | 4761 |
| ЦП-361 | под подкладку КД 65 | 0,66 | 1515 |
| ЦП-318 | подрельсовая на КБ 65 | 0,25 | 4000 |
| ЦП-363 | подрельсовая на КД 65 | 0,25 | 4000 |
| ЦП-204 | нашпальнаяЖБР | 0,52 | 1923 |
| СП-487 | под подкладку КБ 65 | 0,64 | 1562 |
| ОП-325 | под подкладку КБ 65 | 0,73 | 1370 |
| ОП-366 | под подкладку ДН-6-65 | 0,7 | 1428 |
| СП-815 | для стрелочных переводов | 0,35 | 2857 |
| Тип материала | ГОСТ или TУ | Вес 1 шт по теории, кг | Кол-во в 1 тн. теор. шт. |
| Подкладка Д-65 | 8194-75,3280-84 | 7,66 | 130 |
| Подкладка Д-50 | 12135-75 | 6,2 | 161 |
| Подкладка Д-43 | 7056-77 | 5,26 | 190 |
| Подкладка для Р-33 | 380-94,8142-89 | 2,83 | 353 |
| Подкладка для Р-24 | 8142-89 | 1,86 | 537 |
| Подкладка для Р-18 | 8142-89 | 1.855 | 539 |
| Подкладка ДН-6-65 | 8194-75, 3280-84 | 8,44 | 118 |
| Подкладка СД-65 (стрел.пер.) | 8194-75, 3280-84 | 7,22 | 138 |
| Подкладка СД-50 (стрел.пер.) | 8194-75, 3280-84 | 6,5 | 153 |
| Подкладка КБ-65 | ТУ 14-2Р-294-2005 | 7. 00 |
142 |
| Подкладка КБ-50 | ТУ 14-2Р-294-2005 | 6,85 | 145 |
| Подкладка КД-65 | ТУ 32 ЦП 820-97 | 9,6 | 104 |
| Подкладка КД-50 | ТУ 32 ЦП 820-97 | 9,6 | 104 |
| Подкладка СК-65 (стрел.пер.) | ТУ 14-2Р-294-2005 | 8,4 | 119 |
| Накладка 1Р-65 | 8193-73 | 29,5 | 33 |
| Накладка 2Р-65 | 8193-73 | 23,78 | 42 |
| Накладка Р-50 | 19128-73 | 18,77 | 53 |
| Накладка Р-43 | 13128-73 | 16,01 | 62 |
| Накладка Р-33 | ТУ УДП 14-2-1214-98 | 6,7 | 146 |
| Накладка Р-24 | 8142-89 | 4,22 | 236 |
| Накладка Р-18 | ТУ 14-2-472-82 | 3,06 | 326 |
| Болт стыковой М 27×160 | 11530-93 | 0,818 | 1222 |
| Гайка М 27 | 11592-93 | 0,218 | 4587 |
| Шайба М 27 | 19115-73 | 0,09 | 11111 |
| Комплект в сборе: болт гайка, шайба М27 | 11530-93 | 1,13 | 884 |
| Болт стыковой М 24×150 | 11530-93 | 0,738 | 1355 |
| Гайка М 24 | 11592-93 | 0,153 | 6535 |
| Шайба М 24 | 19115-73 | 0,068 | 14705 |
| Комплекте сборе: болт; гайка, шайба М 24 | 11530-93 | 0,959 | 1042 |
| Болт закладной М 22×175 | 16017-79 | 0,635 | 1574 |
| Гайка М 22 | 11592-93 | 0,126 | 7936 |
| Шайба двухвитковая М 25 | 21797-90 | 0,12 | 8333 |
| БГШ закладной | 16017-79 | 0,881 | 1135 |
| Болт клемный М 22×75 | 16017-79 | 0. 345 |
2898 |
| Гайка М22 | 11592-93 | 0,126 | 7936 |
| Шайба двухвитковая М 26 | 21797-90 | 0,12 | 8333 |
| Комплект в сборе: болт, гайка, шайба М22 | 16017-79 | 0,591 | 1692 |
| Клемма ПК-65 | 22343-90 | 0,64 | 1562 |
| БГШ клемный+ клемма | 1,231 | 812 | |
| Болт стыковой М 22×135 (для Р-43) | 11530-93 | 0,471 | 2123 |
| Болт стыковой М 22×135 (для Р-33) | 11530-93 | 0,4 | 2500 |
| Болт стыковой М 18 (для Р-24) | 8144-73 | 0,262 | 3816 |
| Костыль путевой 16x16x165 | 5812-82 | 0,383 | 2610 |
| Костыль пучинный 16x16x230 | 0,509 | 1964 | |
| Костыль путевой 14x14x130 | ТУ 14-4-1587-89 | 0,25 | 4000 |
| Противоугон П 65 | ТУ 32 ЦП 811-95 | 1,1 | 909 |
| Противоугон П 50 | ТУ 32 ЦП 811-95 | 0,95 | 1052 |
| Противоугон П 43 | 14959-79 | 1,13 | 885 |
| Шуруп 24×170 | 809-71 | 0,56 | 1785 |
| Шайба-скоба ЦП-138 | 23157-78 | 0,09 | 11111 |
| Пружина тарельчатая | 14959-79 | 0,13 | 7692 |
Втулка изол. КБ |
ЦП 132 | 0,04 | 25000 |
