Башенный кран: виды, вес, фото

Основными сферами использования башенных кранов являются строительство жилых домов, возведение промышленных сооружений, гидротехнических дамб, судостроение. Существует множество видов башенных кранов. В основу классификации положены различные характеристики.

В зависимости от того, поворачивается ли у башенного крана платформа, устройства бывают:

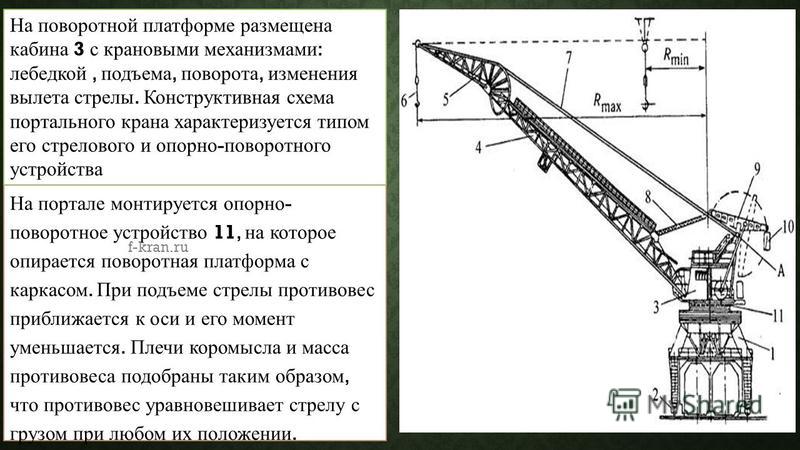

• С поворотной платформой. Она состоит из цельносварной рамы и трёх балок. На двух балках закреплены фермы. Именно эти элементы воспринимают нагрузку во время работы крана. На платформе имеются кронштейны, которые служат для фиксации грузовой и стреловой лебёдок. Тут же размещены электрические приборы. Основанием для башни служит нижний противовес.

Такие краны применяют в строительстве невысоких зданий, когда работы непродолжительны по времени. Это связано с тем, что краны с поворотной платформой можно быстро транспортировать и собирать.

• С неповоротной башенй. Несмотря на то, что сама платформа у крана не поворачивается, здесь присутствует поворотный элемент. Это оголовок, который размещен в верхней части башни. С одной стороны к оголовку крепится противовес, а с другой – стрела. Эти элементы уравновешивают друг друга. Краны с неповоротной платформой используют при строительстве высотных зданий и конструкций.

Схема башенных кранов с поворотной платформой и не поворотной башней

Технические характеристики

Параметры	Краны с поворотной платформой	Краны с неповоротной башней
Грузоподъемность	до 25	до 75
Высота подъема груза, м	до 90	до 220
Вылет стрелы, м	до 40	до 80

Разновидности стрел

Стрелы башенных кранов могут классифицироваться по способу вылета:

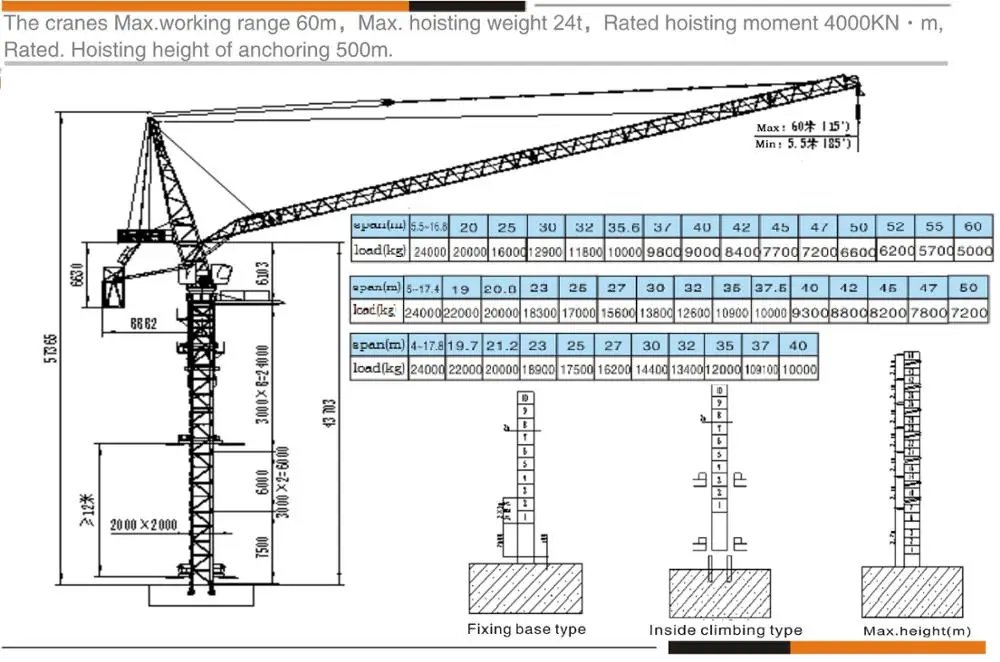

• Подъёмные. Они используются для подъёма груза, но не могут перемещать его по горизонтали. В основе работы такой стрелы лежит механизм, который изменяет угол подъёма.

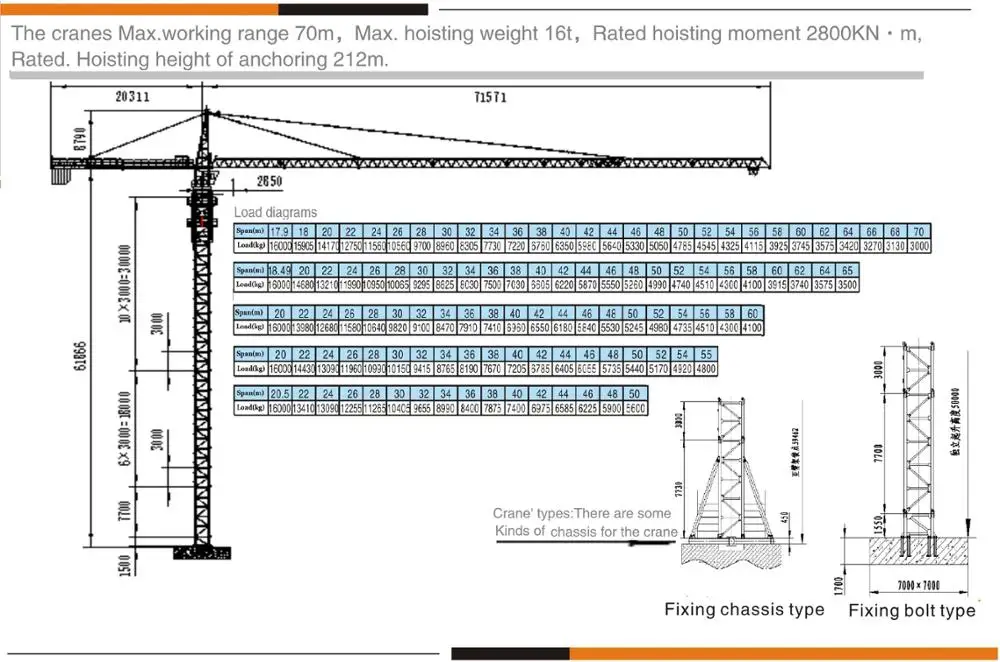

• Балочные. Эта стрела установлена статично в горизонтальном положении. Она не способна изменять высоту подъема груза. На стреле установлен подвижный механизм, который захватывает и перемещает груз по полозьям.

В основе следующей классификации стрел лежит конструктивная особенность:

• подвесные;
• подвесные с балансиром;
• подвесные с гуськом;
• подвесные со стойками;
• молотовидные.

По виду сечения стрелы бывают:

• квадратные;
• прямоугольные;
• треугольные.

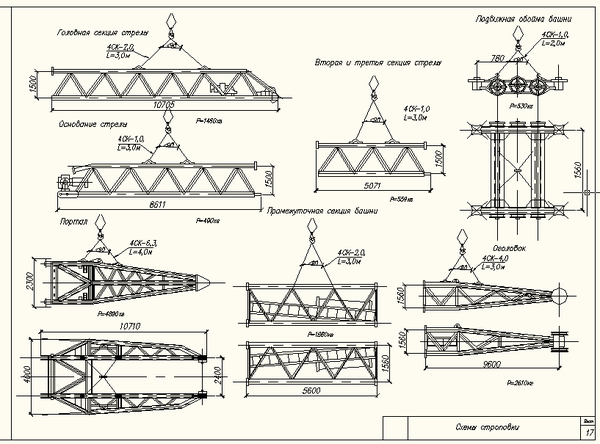

Монтаж стрел башенных кранов может осуществляться несколькими способами.

Самый малозатратный и быстрый способ сборки состоит в том, что стрела и лебёдка присоединяются к башне в лежачем положении на земле.

Подъём конструкции осуществляется собственными же лебёдками. Второй способ — сборка конструктора. То есть элементы краны собираются поочередно в вертикальном положении сразу, а стрела поднимается в последнюю очередь перед подключением электрического тока.

Виды кранов по типу башни

Исходя из конструктивных особенностей башен, краны бывают:

• Решётчатые. Башня представляет собой конструкцию, которая монтируется из углов и узких трубок. Основными элементами решётчатой башни являются боковые стороны с верхними и нижними ребрами, перпендикулярные и наклонные стержни. Решётчатая конструкция является одновременно прочной и лёгкой. Она надёжно противостоит порывистым ветрам.
• Сплошностенчатые. Такие башни обладают очень простой конструкцией, но имеют большой вес. Башни способны поднимать тяжёлые грузы. Они незаменимы при работе в условиях низкой температуры воздуха.

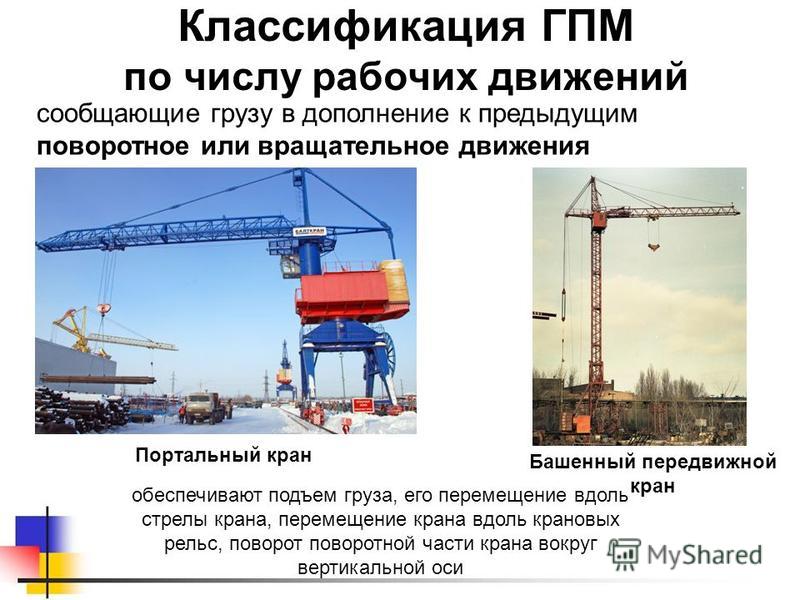

Классификация кранов в зависимости от опоры

Достаточно часто при выделении различных видов башенных кранов применяется такая особенность, как опора:

• Передвижные. Данный вид башенных кранов характеризуется возможностью установки под раму передвижной оси с колесами или рельсовым ходом. Во время транспортировки кран не разбирается, достаточно снять противовесы.
• Приставные. Ходовая у таких башенных кранов полностью отсутствует. Они монтируются на фундамент возводимого здания, а башня фиксируется по вертикали к несущим конструкциям здания.
• Самоподъёмные. Такие краны устанавливаются в середине строения. Они имеют подъёмную обойму, которая опирается на перекрытия конструкции. Лебёдка помогает двигать башню вверх.
• Cтационарные. Краны крепятся к фундаменту, но башня не фиксируется по вертикали.

Передвижные, стационарные, приставные и самоподъемные башенные краны

Типы кабин

По типу установки кабины башенных кранов бывают:

• Закрытые. Они устанавливаются внутри башни, обеспечивают комфортную работу оператора. Минусом данного вида кабин является неудобство починки.
• Открытые. Такие кабины располагаются за пределами башни. Обычно их монтируют внизу, что существенно сокращает обзор для водителя.

По степени наружного обзора:

• Обычные. Данные кабины имеют фронтальное и боковые окна.
• Панорамные. Кабины имеют все стены из ударопрочного стекла.

На фото панорамная кабина башенного крана

Источник

Видео крушений и падений ★ Башенных кранов►)

КБ-408 Башенный кран

Содержание

На строительных площадках при возведении многоэтажных сооружений башенный кран перемещает грузы, конструкционные элементы и тяжелые материалы в необходимую зону строительной площадки.

Технические характеристики

От производительности и мощности техники зависит скорость выполнения работ. Цикл работы механизма состоит из следующих операций:

• захват материала;
• перемещение в нужную точку;
• выгрузка;
• возврат в исходное положение.

Кран может иметь поворотную и неповоротную башню. Последний вид также подразделяется на телескопический, наращиваемый и подращиваемый подвиды.

Подъемная строительная техника башенного типа обладает такими характеристиками:

Грузоподъмные характеристики башенного крана КБ-474А

• вылет рабочего органа – до сорока метров;
• высота подъема груза – до 150;
• скорость подъема материалов в минуту – от 10 до 100 м;
• количество оборотов крановой конструкции в минуту – от 0,2 до 1;
• скорость передвижения за минуту – от 10 до 30 метров;
• грузоподъемность при максимальном вылете стреловой конструкции – от 2 до 10 т.

В зависимости от разновидностей техники, представленных на отечественном рынке в большом разнообразии, параметры могут варьироваться. Производительность будет зависеть от уровня выдержки ветровой нагрузки, грузового момента, количества секций башни.

Устройство и способы передвижения

Конструкция башенного крана включает такие элементы:

Устройство башенного крана

• опорная база;
• кабина машиниста;
• опорно-поворотный механизм;
• неповоротная или поворотная башня;
• стрела;
• ходовая рама;
• поворотная платформа, лестница, площадка;
• устройство для транспортировки по кривым.

Перемещение башенного крана по строительной площадке реализуется рельсовыми путями. По ним оборудование двигается вперед и назад, поднимая и перемещая материалы.

Приставные башенные краны опираются на внешнюю стенку возводимого здания. Все грузоподъемные конструкции башенного типа перевозятся в разобранном состоянии и монтируются при помощи автомобильного грузоподъемника.

Модели оборудования

На отечественном рынке представлено больше двадцати моделей оборудования. Разделенные по сериям, они обладают схожими характеристиками.

КБ-403

Существует два подтипа техники модели КБ-403 – модификации А и Б. Они отличаются длиной стрелы и увеличенной массой с противовесами. КБ-403А обладает такими характеристиками:

Грузоподъемность башенного крана КБ-403

• наибольший поднимаемый вес – 8 т;
• грузовой момент – 120 тм;
• длина стреловой конструкции – 26,3 метров;
• поднимание при поднятой стреле – 52 метра;
• глубина опускания – 3 метра;
• противововес общий – 80 т.

В КБ-403 передвижение тележки с грузом по наклонной невозможно. Для повышения скорость вертикального перемещения используется лебедка У59.

В модификации Б грузовой момент увеличен до 132 тм, высота подъема – до 54,7, а глубина опускания – до 5 м. Максимальная длина рабочего устройства – 30 м.

КБ-408

Данная модель башенного крана имеет такие характеристики:

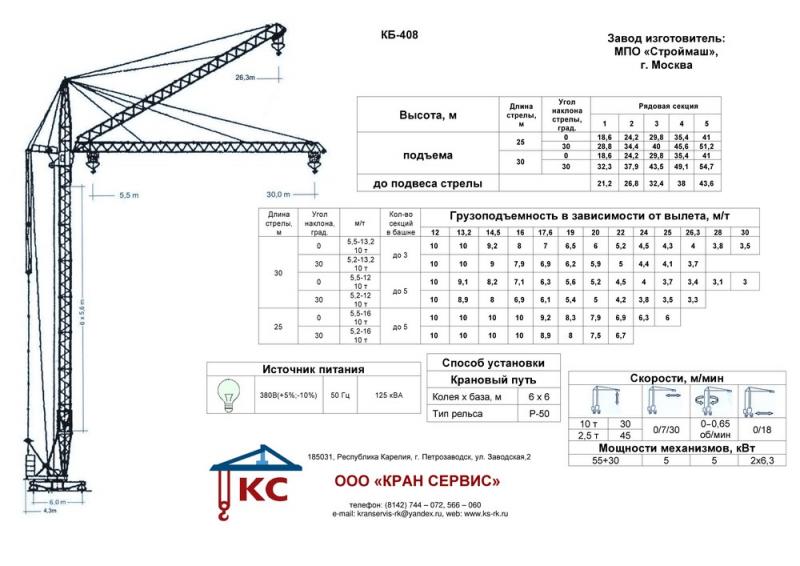

Башенный кран КБ-408 — характеристика

• грузовой момент – 160 кНм;
• грузоподъемность – 8-10 т;
• на максимальном вылете
  – 2-6 т;
• наибольший и наименьший вылет – 25-35 и 6 м;
• высота подъема – 41-46,6 при горизонтальной стреле;
• глубина опускания – 500 см;
• вертикальное перемещение предметов в минуту – 67 м.

Две модификации КБ-408 из пяти имеющихся не поднимают груз на наклонном рабочем органе. Плавная посадка материалов производится со скорость 4,8 метров в минуту. Кран относится к полноповоротной передвижной разновидности.

КБ-100

Оборудование этой модели используется для возведения зданий от 5 до 9 этажей. Двигается в рамках рабочей зоны по рельсовым путям. КБ-100 имеет наклонную подъемную конструкцию и поворотную башню с высотой подъема грузов до 33 метров. Темп перемещения по вертикали составляет 43 метра в минуту.

Грузоподъемность крана КБ-100

КБ-515

Модель КБ-515 производится в пяти модификациях Кохомским заводом. Максимальный груз, поднимаемый оборудованием на максимальном вылете, составляет от 3 до 10 т. Грузовой момент в ряду моделей варьируется от 150 до 300 тоннометров. Глубина опускания груза – 5 м. Грузоподъемность на наименьшем вылете в 35 м – десять тонн, уровень подъема крюка – от 82,6 до 95,2 м.

Технические характеристики башенного крана КБ-515

Сфера применения и установка

Сборка башенного крана КБ начинается с установки подкранового рельсового пути. Для этого используют рельсы Р50/Р43. После установки ходовой части башня приводится в вертикальное положение. Для этого используют краны среднего класса грузоподъемности. Сборку заканчивают монтированием стрелы, выдвижением башенной части и настройкой узлов.

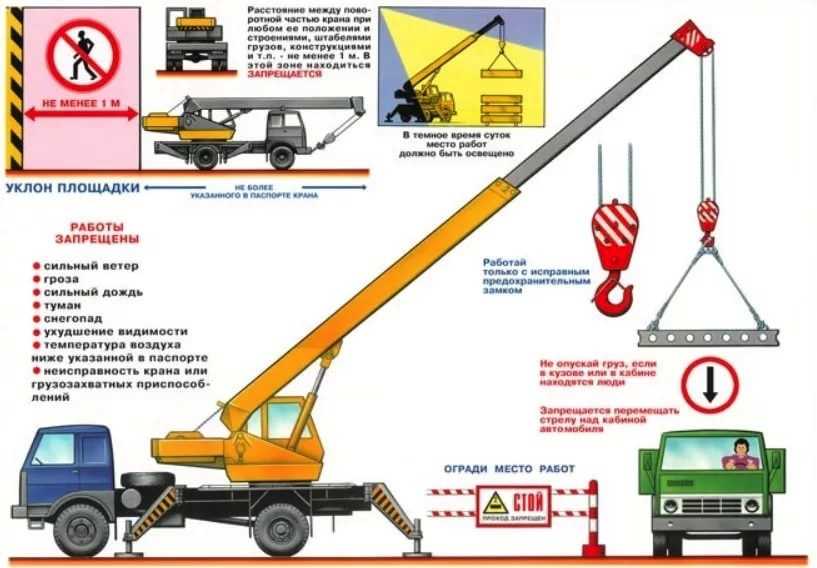

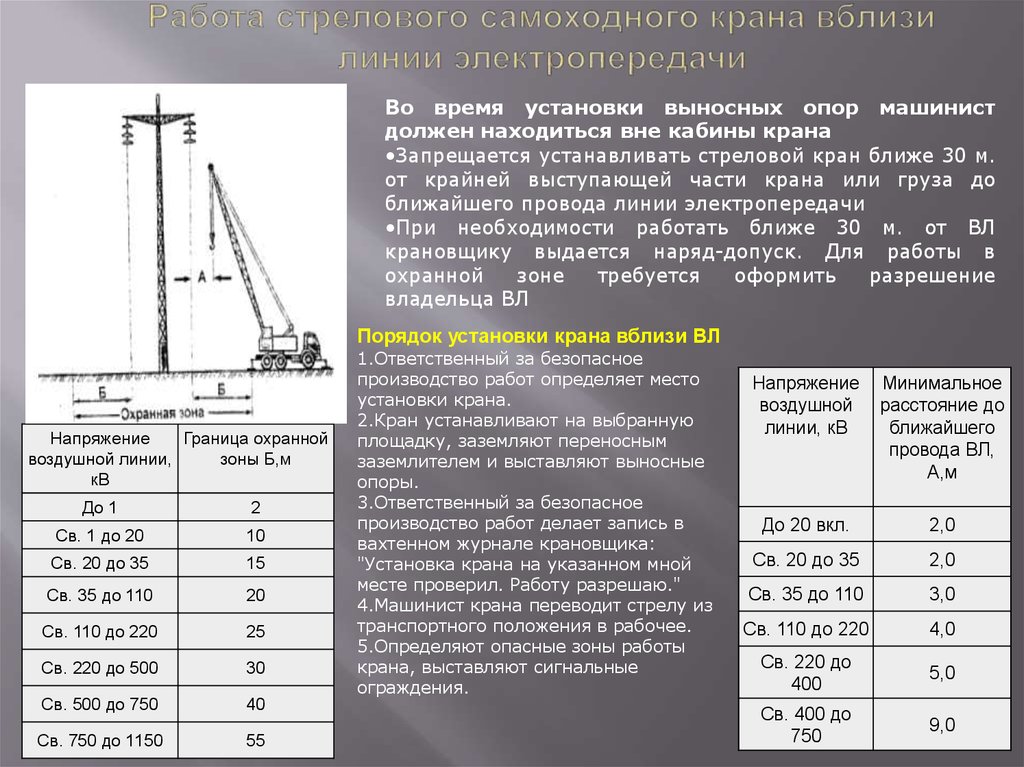

Требования к организации и проведению работ по монтажу грузоподъемных кранов

Видео по теме: Башенный кран КБ-674А — обзор

Источник

Как собирают краны. Как собирают башенные краны

Описание конструкции и параметров башенных кранов

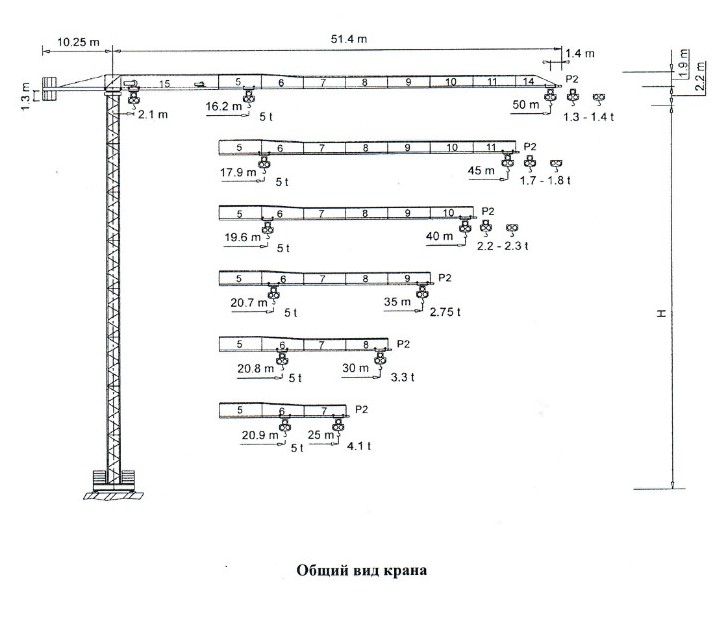

Каталог башенные краны включает современные марки серии КБ российского производства и немецкие, испанские, китайские модели следующих брендов: Liebherr, Potain, Terex Comedil, Comansa, Zoomlion, Jaso, Saez / Саез, XCMG с характеристиками. Башенный кран предназначен для механизации грузоподъемных операций по доставке на высоту различных строительных материалов при возведении высотном многоэтажных административных зданий, жилых домов, небоскребов.

В состав башенного крана входят отдельные секции башни, подъемная или балочная стрела, кабина, грузовая / ходовая и подкатная тележка для перевозки крана, опорно поворотное устройство (ОПУ) и механизм поворота, грузовая лебедка, механизм подъема стрелы, каретка, тупиковые упоры, рельсовые (крановые) пути, комплект противовесов, основание: рельсовые (крановые) пути, опорная рама, фундамент с анкерным креплением.

Все современные марки башенных кранов являются самомонтируемыми (самоподъемными) и при монтаже опорной башни не требуют отдельных грузоподъемных механизмов. Монтаж / демонтаж отдельных секций производится специальным штатным гидравлическим домкратом. Стрела также собирается из секций на земле и монтируется на кран специальным механизмом подъема. В зависимости от исполнения основание башенного крана устанавливается на рельсовый (крановый) путь, раму или крепится анкерами к бетонному фундаменту, а уже на основание монтируются отдельные секции башни, одна за другой, пока не получится максимальная высота.

Согласно классификации башенные краны могут быть передвижными на рельсовом ходу (рельсах), стационарные (на фундаменте), приставные для высотного строительства (на раме), с поворотной / неповоротной башней, с подъемной или балочной стрелой. В приставном исполнении используется специальное анкерное крепление башенного крана к возводимому зданию.

Башенный кран фото

В каталоге опубликованы фото башенного крана КБ-405, Либхер, вид кабины изнутри и фотографии башенного крана других производителей

Источник

Башенный кран TDK-10.215 (КБ-586)



TDK-10.215 — безоголовочный верхнеповоротный башенный кран с не поворотной башней и балочной стрелой. Кран имеет исполнения как на рельсовом ходу, так и приставные. Впервые башенный кран был представлен на выставке СТТ-2010 в г. Москве. Башенный кран предназначен для возведения гражданских и промышленных объектов повышенной этажности с массой монтируемых элементов до 10 т. КБ-586 имеет механизм автоматического изменения запасовки (двух кратная или четырех кратная).

Башенный кран TDK-10.215 производит «Литейно-механический завод (ЛМЗ), нязепетровский филиал» под брендом GIRAFFE.

Основные технические характеристики TDK-10.215

ПОКАЗАТЕЛЬ \ ИСПОЛНЕНИЕ	-00	-01	-02	-03	-04	-05	-06
Грузовой момент, тм	217	216,7	210,8	202,1	194,5	187,2	178,7
Вылет, м	3,1-30	3,1-40	3,1-45	3,1-50	3,1-55	3,1-60	3,1-65
Грузоподъемность, т	10-6,9	10-4,9	10-4,1	10-3,4	10-2,85	10-2,4	10-2
Высота подъема при установке на опорную секцию, м	63,3
Высота подъема при установке на анкерном основании c усиленными секциями, м	74,9
Высота подъема при установке на рельсовом крановом пути, м	64,3
Высота подъема при использовании креплений к зданию, м	183 (с исп. спец. лебедки)
Скорость подъема груза наибольшей массы, м/мин	25
Скорость подъема груза массой до 5 т, м/мин	50
Скорость плавной посадки, м/мин	5
Скорость изменения вылета с наибольшим грузом, м/мин	0-40
Скорость изменения вылета с грузом до 5 т, м/мин	0-80
Скорость перемещения крана, м/мин	25
Частота вращения, об/мин	0,8
Ушол поворота, град	не ограничен
Опорный контур, м	6 х 6
Задний габарит, м	18,2
Масса крана, т	78,36
Мощность электродвигателя грузовой лебедки, кВт	55
Мощность двигателя тележечной лебедки, кВт	5,5
Мощность двигателя механизма поворота, кВт	5,5
Мощность механизма передвижения крана, к Вт	7,5

Основание башни может устанавливаться либо на опорной крестообразной раме с балластом, либо в монолитном фундаменте, либо на ходовую раму при рельсовом исполнении. Башня крана DK-10.215 неповоротная, составляется из промежуточных секций. Увеличение высоты осуществляется при помощи гидравлического монтажного устройства. В качестве промежуточных секций применяются металлоконструкции-фермы шириной 2,18 м трёх типов отличающихся по длине (4 м, 8 м или 12 м). Максимальное количество секций при максимальной высоте крана может достигать 45 шт. Монтаж крана производится при помощи стрелового самоходного крана и использованием монтажной обоймы.

В конструктиве TDK-10.215 NTK (аналог башенного крана Liebherr) применяется система частотного регулирования с заданием программы от контроллера. Это позволяет увеличить максимальные скорости подъема грузов, поворота стрелы и перемещения. Данная характеристика системы управления частотным приводом TDK-10.215 NTK повышает скорость и точность позиционирования грузов, что увеличивает темпы строительства. Кран оснащен немецким прибором безопасности полностью сертифицированным для эксплуатации в России. Опционально прибор дополняется системой противостолкновения.  Программное обеспечение имеет систему самодиагностики крана, что позволяет определить неисправность в кратчайшие сроки. Контроллер крана связан через GPRS-Интернет с сервисным центром и дает возможность мониторинга работы.

Транспортировка DK-10.215 производится в разобранном состоянии. Конструкция крана позволяет транспортировать все элементы в транспортном габарите.

Технические характеристики PDF

Подробности

Обновлено: 09 марта 2018

Просмотров: 18583

10-тонный башенный кран на продажу
