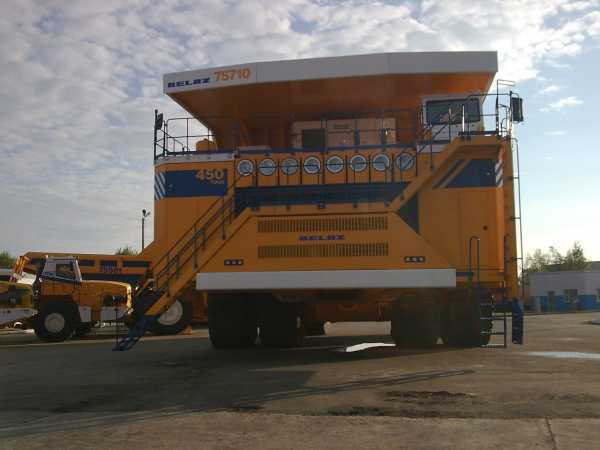

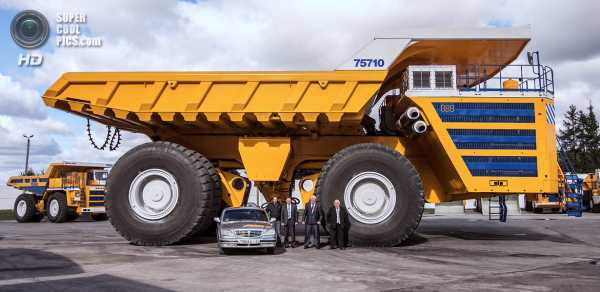

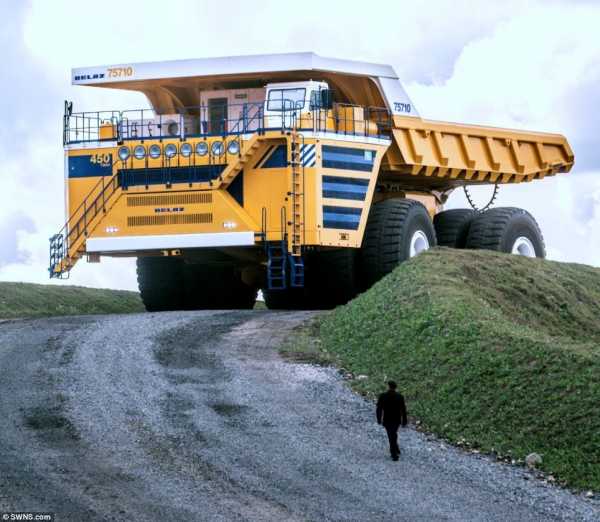

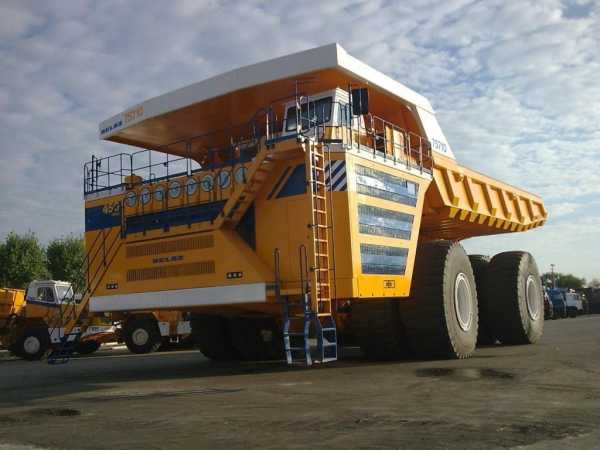

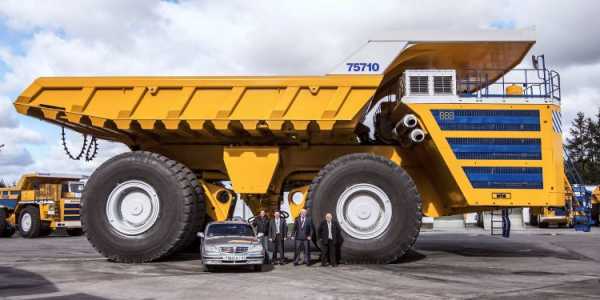

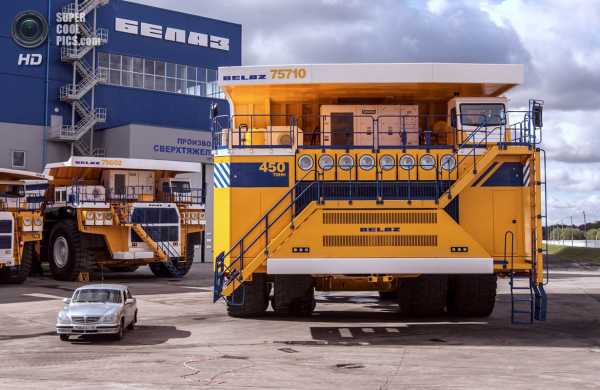

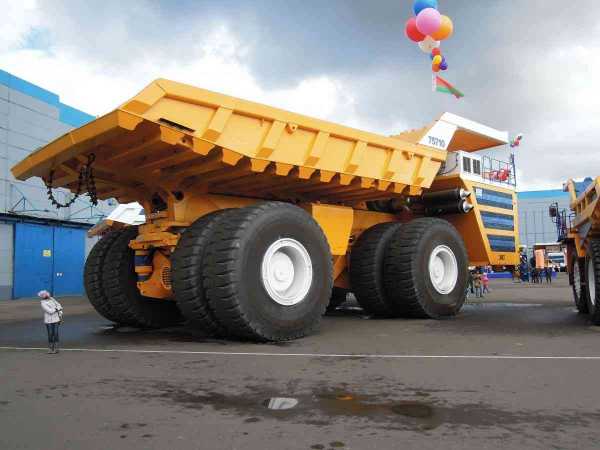

Самый большой самосвал в мире — БелАЗ-75710
БелАЗ-75710 — медленный, неторопливый зверь. Он весит 810 тонн, так что ему нужно немало сил, чтобы просто передвигаться. Но когда он передвигается, он может заодно передвигать и много груза. Иначе не может и быть, когда речь идёт о самом большом самосвале мира.
БелАЗ-75710, уже попавший в Книгу рекордов Гиннесса, сошел с конвейера в 2013 году по цене около $6 млн. за грузовик. Он способен тащить до 500 тонн щебня, ведь БелАЗ-75710 имеет двигатель мощностью 4600 лошадиных сил. Не надейтесь встретить его на улицах города, так как он используется в тяжёлой промышленности. Несмотря на медленное движение на видео, он может разгоняться до 64 км/ч. Достаточно для достижения предела минимальной скорости.
Эта гигантская машина предназначена для перевозки груза в 450 тонн. Расчет был сделан таким образом: одна покрышка Bridgestone Titan этого гиганта готова принять на себя 101,6 тонны веса, умножив это на 8, получим — 812,8 тонн. От полученного нужно вычесть вес пустого самосвала, который составляет 360 тонн, еще 2,8 тонны на про запас, в итоге — 450 тонн.
Шины самосвала
Одна шина «Бриджстоун» грузовика БелАЗ-75710 весит около 5500 кг, 900 из которых приходится на металлические составляющие. Ее стоимость, примерно, составляет 100 000 долларов.
Огромные двигатели самосвала БелАЗ-75710
Два 16-цилиндровых дизельных двигателя этой громадной машины потребляют 1300 литров на 100 км. Чтобы обеспечить двигатели топливом на одну рабочую смену, потребовалось установить два бензобаков общей вместимостью 5600 литров.
Общие характеристики и размеры машины:
- длина — 20,6 м
- ширина — 9,87 м
- высота — 8,165 м
- радиус поворота — 19,8 м
- максимальная скорость — 64 км/ч
- Двигатель — MTU DD 16V4000
- Мощность двигателя — 3430 (2 x 1715) кВт
- Трансмиссия — электромеханическая
Впечатляющее видео:
timeinpix.com
Самый большой самосвал в мире
Компания «БелАЗ» создала самый большой в мире самосвал БелАЗ-75710 грузоподъёмностью 450 тонн, что эквивалентно трёмстам Ford Focus, 37 двухэтажным автобусам или двум с половиной голубым китам. Кстати, Airbus A380 — крупнейший пассажирский самолёт в мире — весит значительно меньше, всего 277 тонн.
Давайте посмотрим на эту машинку подробнее …
2

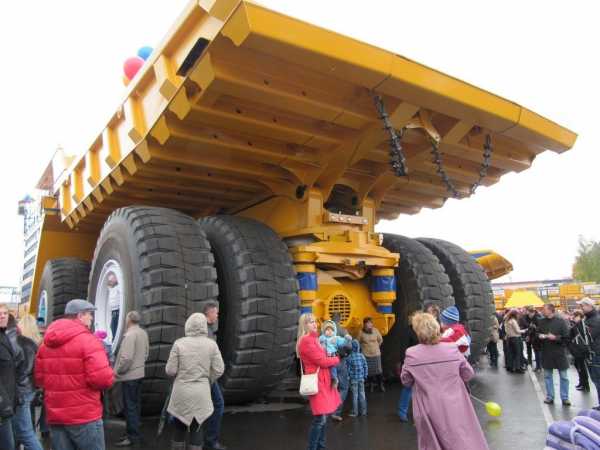

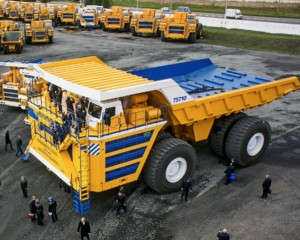

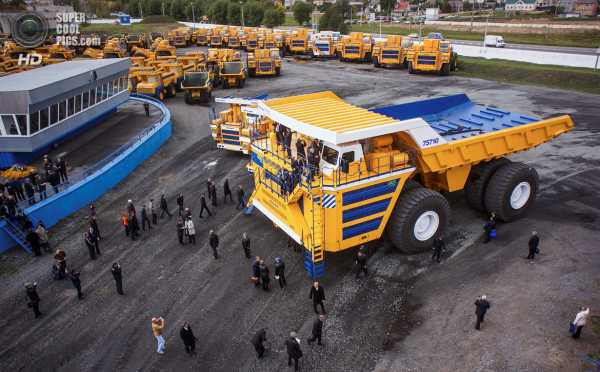

25 сентября на испытательном полигоне был представлен самый большой в мире карьерный самосвал БелАЗ-75710. Грузоподъёмность новой машины составляет 450 тонн. До этого самыми большими грузовиками считались БелАЗ-75601 (созданный на Белорусском автомобильном заводе в 2007 году) и швейцарский Liebherr T282B (появившимся в 2003 году) — оба грузоподъёмностью 360 тонн. Общая масса автомобиля составляет 810 тонн. В скором времени машина будет занесена в книгу рекордов Гиннесса.
3
Оснащение БелАЗ-75710 включает систему мониторинга мёртвых зон, кондиционер, сигнализацию о приближении к высоковольтной линии, а также системы пожаротушения. Самый большой карьерный самосвал в мире предназначен для работы в сложных условиях на открытых разработках и в глубоких карьерах при температуре от -50 до +50 градусов. 8 колёс самосвала, снабженные бескамерными шинами, позволяют тяжелой машине без труда передвигаться по технологическим дорогам.
4

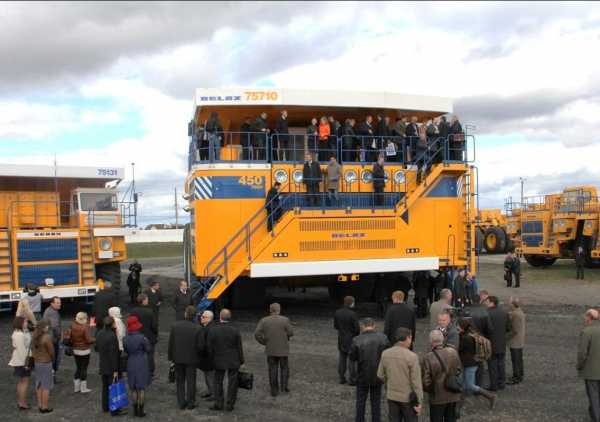

БелАЗ-75710 был представлен в городе Жодино, в честь 65-летия Белорусского автомобильного завода, известного во всём мире благодаря выпускаемой тяжелой технике и карьерным самосвалам. Появление самого большого грузовика в мире диктуется современными условиями, когда горнодобывающей промышленности требуется всё более тяжелая и мощная техника. В последние годы производство карьерных самосвалов сверхвысокой грузоподьёмности выросло в 2 раза и тенденция роста сохраняется. С учетом спроса на рынке БелАЗ будет выпускать около 1000 подобных машин в год.
5
Для увеличения темпов производства на Белорусском предприятии в течение последних полутора лет активно проводится программа развития, в рамках которой были построены новые цеха площадью более 30 тыс. квадратных метров. Появилось много нового оборудования, а в ближайшее время планируется установка около 700 станков и специальных технологических установок. В настоящее время БелАЗ выпускает самый широкий модельный ряд карьерных самосвалов. Подобного количества моделей нет ни у одного производителя в мире. Кроме того, ресурс машин вырос с 400 тыс. до 1 млн. километров. Всего же за всю свою историю Белорусский автомобильный завод выпустил более 500 различных моделей грузоподъёмностью от 30 до 450 тонн. За всё время было изготовлено 136 тыс. машин, которые эксплуатируются в 72 странах мира.
6
Белорусский автомобильный завод, строительство которого началось вблизи города Жодино под Минском (тогда ещё как Завода торфяного машиностроения) в 1948 году, сегодня производит продукцию, мировые аналоги которой можно пересчитать по пальцам одной руки.
За более чем полувековую историю белорусского автопредприятия под Минском было выпущено свыше 120 000 единиц карьерной техники. БелАЗы работают почти в 50 странах мира. А начиналась история завода по-советскому буднично: в 1946 году власти приняли решение о строительстве завода торфяного машиностроения (Постановление Верховного Совета БССР 11.09.1946 № 137/308). Буквально через 2 года Белпромпроект уже закончил разработку и согласование проекта завода. Так от фазы планирования белорусы перешли к строительству корпусов.
7
Свою первую продукцию жодинское предприятие показало в 1950 году, а уже на следующий год Завод торфяного машиностроения был перепрофилирован в Завод дорожных и мелиоративных машин «Дормаш». В 1958 году предприятие получило новое имя, под которым известно до сих пор — «Белорусский автомобильный завод». Из ворот предприятия с новым именем выкатился первый 25-тонный самосвал МАЗ-525.
Дальше — больше. В этом же году в Жодино передали с Минского автозавода производство 25-тонных самосвалов МАЗ-525. А в 1960 году в Минской области наладили выпуск первых образцов самосвала МАЗ-530 грузоподъемностью 40 т. К тому моменту с конвейера в Жодино сошел тысячный МАЗ-525.
Но предприятию, носившему гордое имя автомобильного завода, одной сборки грузовой техники по лицензии, само собой, было мало. Поэтому в 1960 году на нем приступили к проектированию самосвалов принципиально новой конструкции для разработки месторождений полезных ископаемых открытым способом.
Однако уже в апреле 1960 года на БелАЗе создается своя конструкторская служба, которую возглавил З.Л. Сироткин, приехавший в Жодино из Минска вместе с группой конструкторов МАЗа. Только что созданному отделу необходимо было решить сложную проблему. Еще недавно считавшийся образцом новой техники, МАЗ-525 переставал удовлетворять возрастающим требованиям эксплуатационников. Мощным горнорудным и угольным карьерам, крупным гидротехническим стройкам, предприятиям строительной индустрии нужны были более высокопроизводительные самосвалы, максимально приспособленные, прежде всего, к условиям работы в карьерах.
8
Наверное, сейчас это может показаться невероятным, но тогда, в эпоху невиданного трудового энтузиазма первых послевоенных пятилеток, было событием почти рядовым: менее чем за один год на молодом заводе создали принципиально новый карьерный самосвал грузоподъемностью 27 тонн под именем БелАЗ-540, опытный образец которого был выпущен в сентябре 1961 года.
В конструкцию этого автомобиля было заложено много новых для машиностроения технических решений, обеспечивших впоследствии высокоэффективную работу самосвала в условиях карьеров. Это впервые примененная в практике отечественного автомобилестроения пневмогидравлическая подвеска, обеспечивавшая высокую плавность хода как в груженом, так и в порожнем состоянии, гидромеханическая передача, которая также впервые в практике нашего машиностроения была использована для серийно выпускаемых машин, оригинальная компоновка: расположение кабины рядом с двигателем позволило получить минимальную базу и минимальные габаритные размеры и тем самым повысить маневренность машины, увеличить ее устойчивость, платформа ковшового типа позволила понизить центр тяжести и также повысить устойчивость автомобиля. Оригинальные решения по системам рулевого управления и опрокидывания платформы, оперению и другим узлам стали традиционными при создании самосвалов очередных классов грузоподъемности.
9
БелАЗ-540 стал родоначальником целого семейства большегрузных самосвалов. В 1967 году предприятие освоило выпуск 40-тонного самосвала БелАЗ-548А, спроектированного с учетом максимально возможной унификации основных узлов и деталей двух машин.
1968 год стал годом рождения опытного образца БелАЗ-549 — базового самосвала класса грузоподъемности 75-80 тонн, первого образца с электромеханической трансмиссией. В 1977 году были выпущены опытные образцы самосвала БелАЗ-7519 — базового самосвала класса грузоподъемности 110-120 тонн. Через шесть лет завод приступил к серийному производству БелАЗ-75211 — базового самосвала класса грузоподъемности 170-220 тонн.
К 1986 году завод мог выпускать до 6000 единиц такой техники в год, что составляло половину мирового производства.
10
На этом на БелАЗе останавливаться не собирались. В 1963 году с конвейера сходит опытный образец второй разработки конструкторов завода — самосвал БелАЗ-548 грузоподъемностью 40 т.
В 1966 году на Белорусском автозаводе приступили к серийному выпуску самосвала БелАЗ-548А — базового самосвала класса грузоподъемности 40–45 т. Сам завод был награжден орденом Трудового Красного Знамени и получил золотую медаль на международной выставке в Пловдиве за БелАЗ-540.
Очередной новинкой белорусского автопредприятия стал самосвал БелАЗ-549 грузоподъемностью 75 т. Первый опытный образец этой машины класса грузоподъемности 75–80 т был выпущен в 1968 году. Уникальными разработками белорусы всерьез заявили о себе на весь Союз, доказав, что и в маленькой республике можно создавать таких великанов.
Следующий этап конструирования пришелся уже на 70-е годы. В 1977 году появились опытные образцы самосвала БелАЗ-7519 грузоподъемностью 110 т — базового самосвала класса грузоподъемности 110–120 т. Так белорусское предприятие одним прыжком перескочило через несколько весовых категорий.
В 1978 году завод осваивает новую для себя технику — аэродромные тягачи для буксировки самолетов со взлетным весом 100 т. Благо, шасси под них у белорусов уже имелось. Но в гонке за увеличение тягловых свойств БелАЗов ещё рано было ставить точку. В 1982 году с жодинского конвейера сошли опытные образцы 170-тонного самосвала БелАЗ-75211, представителя класса грузоподъемности 170–200 т.
11
В начале 1990-х, отмеченных распадом СССР и резким сокращением производства, БелАЗ не прекратил выпуск ни одной из моделей карьерных самосвалов, охватывающих диапазон грузоподъемности от 30 до 220 тонн. Более того, он включил в производственную программу другое специальное тяжелое транспортное оборудование, выпуск которого осваивался с девяностых годов прошлого столетия: самосвалы повышенной проходимости с гидромеханической трансмиссией, строительно-дорожные машины и машины для обслуживания горно-транспортных работ, такие, как погрузчики, бульдозеры, тягачи-буксировщики и поливооросительные машины; техника для подземных работ, машины для металлургических предприятий и т.д.
В 1990 году БелАЗ и вовсе произвел фурор, построив огромный самосвал грузоподъемностью 280 т. Машина получилась столь серьезной, что после её появления пыл инженеров слегка остыл. В 1994 году белорусы вновь обратились к «малому» классу: создан опытный образец самосвала БелАЗ-7555 грузоподъемностью 55 т, головная модель нового семейства самосвалов с гидромеханической трансмиссией. За ней, спустя 2 года, последовал выпуск 130-тонного БелАЗ-75131, ставшего первенцем в новом семействе самосвалов с электромеханической трансмиссией.
12
Однако к 1998 кризисному году в Жодино осознали, что без серьезной модернизации производства дальнейшие перспективы завода туманны. На БелАЗе началась реконструкция действующего производства, ориентированная на обновление карьерной техники, разработку новых моделей, повышение качества и технического уровня как отдельных узлов и систем, так и выпускаемой техники в целом.
Как следствие, в 2000 году производственное объединение (этот статус завод получил в 1995 году) удостоилось награды «Хрустальная Ника» по Международной программе «Партнерство ради Прогресса», а генеральному директору БелАЗа П.?Л. Мариеву было присвоено звание «Директор года», а позже и звание «Героя Беларуси».
Польщенные успехом, белорусы принялись за работу с удвоенной энергией, и построили в 2002 году полноприводный шарнирно-сочлененный самосвал БелАЗ-7528 грузоподъемностью 36 т, а также 77-тонник, БелАЗ-7555G.
13
В начале 1990-х, отмеченных распадом СССР и резким сокращением производства, БелАЗ не прекратил выпуск ни одной из моделей карьерных самосвалов, охватывающих диапазон грузоподъемности от 30 до 220 тонн. Более того, он включил в производственную программу другое специальное тяжелое транспортное оборудование, выпуск которого осваивался с девяностых годов прошлого столетия: самосвалы повышенной проходимости с гидромеханической трансмиссией, строительно-дорожные машины и машины для обслуживания горно-транспортных работ, такие, как погрузчики, бульдозеры, тягачи-буксировщики и поливооросительные машины; техника для подземных работ, машины для металлургических предприятий и т.д.
Прогрессивные решения, заложенные в конструкцию первых белорусских карьерных самосвалов, позволяли в дальнейшем совершенствовать узлы и системы машин всех классов грузоподъемности, внедрять новые комплектующие и материалы, поэтапно проводить модернизацию самосвалов с созданием новых модификаций на основе использования дизельных двигателей, трансмиссий и шин производства различных фирм. Особое внимание заводские специалисты всегда уделяли приспособленности техники к условиям эксплуатации, создавая в каждом классе самосвалов варианты в северном и тропическом исполнении, для перевозки легких грузов и т.п.
14
Модельный ряд техники, выпускаемой Белорусским автомобильным заводом, пополнили также машины нового поколения — 55-тонный карьерный самосвал БелАЗ-7555, карьерный самосвал БелАЗ-75131 грузоподъемностью 130 тонн, который был спроектирован с учетом более чем 15-летнего опыта эксплуатации предшественника — 120-тонного самосвала, а также самый большой в истории отечественного автомобилестроения карьерный самосвал БелАЗ-75600 грузоподъемностью 320 тонн.
Всего же за всю историю управлением главного конструктора Белорусского автозавода разработано более 600 модификаций карьерных самосвалов грузоподъемностью от 27 до 320 тонн, предприятием выпущено более 130 тысяч единиц карьерных самосвалов, которые за всю историю завода были отправлены в более чем 70 стран мира.
15
Значительно расширило производственную линейку БелАЗа, и прежде всего за счет подземной тематики, вхождение в его состав Могилевского автомобильного завода. Отдел подземной и строительно-дорожной техники, осуществляющий конструкторское сопровождение производства на филиале в Могилеве, также влился в состав конструкторской службы Белорусского автомобильного завода. Специальное конструкторское бюро УГК БелАЗа осуществляет разработку конструкции грузового подвижного состава, выпускаемого на Могилевском вагоностроительном заводе, также вошедшем недавно в состав ПО «БелАЗ».
Только за последнее время на БелАЗе были разработаны и изготовлены опытно-промышленные партии:
— 90-тонных карьерных самосвалов БелАЗ-75570 с 6-ступенчатой гидромеханической коробкой передач; по результатам испытаний заканчивается подготовка серийного производства, опытно-промышленная партия карьерных самосвалов отгружена в г. Белогорск ООО «Русал Транспорт Ачинск»;
— 45-тонных карьерных самосвалов БелАЗ-75450 с увеличенным до 600 тыс. км пробега ресурсом эксплуатации, опытный образец которого успешно прошел испытания в Челябинской области России на ОАО «Южуралзолото»;
— 320-тонных карьерных самосвалов БелАЗ-75600. Первая машина этой серии прошла приемочные испытания в условиях эксплуатации на ОАО «УК “Кузбассразрезуголь”» в Кемеровской области, которые показали, что в результате использования самосвалов БелАЗ-75600 обеспечиваются увеличение производительности на 35-40% и соответствующее снижение себестоимости транспортных работ. На базе основных узлов 320-тонника разработан карьерный самосвал БелАЗ-75601 грузоподъемностью 360 тонн, опытный образец которого изготовлен к юбилею УГК.
Однако было бы неверным утверждать, что своим рождением карьерная техника, полвека разрабатывавшаяся и выпускавшаяся на БелАЗе, обязана только белорусской земле. Огромный объем исследовательских и конструкторских работ при создании машин с гидромеханической трансмиссией в 60-е годы прошлого столетия БелАЗу удалось выполнить благодаря широкому содружеству завода со многими организациями, среди которых НАМИ, Институт электросварки, Барнаульский завод транспортного машиностроения, Ярославский моторный завод и другие.
Создание первого образца карьерного самосвала с электромеханической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн велось согласно программе Государственного Комитета науки и техники СССР с участием соисполнителей, в числе которых были Уральский турбомоторный завод, завод «Динамо», НИИ КГШ (г. Днепропетровск), завод «Сибэлектропривод».
16
Путевку в жизнь техника нового поколения получала на крупнейших горнодобывающих предприятиях, где проводились испытания опытных образцов и проверялась правильность принятых технических решений: на Бачатском и Нерюнгринском угольных разрезах, Оленегорском, Лебединском и Балхашском ГОКах, ГМК «Печенганикель» и других предприятиях.
Созданный в 2005 году научно-технический центр БелАЗа, объединивший в своем составе управление главного конструктора, отдел подземной и строительно-дорожной техники, экспериментальный цех и испытательную лабораторию, консолидировал творческие силы не только работников завода, но и горных научных учреждений стран СНГ, таких, как ФГУП «ЦНИИ-чермет им. И.Б. Бардина», Криворожский технический университет, Научно-исследовательский и проектный институт «Якутнипроалмаз», Санкт-Петербургский государственный горный институт и др.
В день празднования 50-летнего юбилея на БелАЗе была организована выставка выпускаемой предприятием продукции, где показали как серийно выпускаемую технику, так и новые разработки.
Одной из новинок предприятия был самый большой карьерный самосвал в линейке техники БелАЗ-75601 грузоподъемностью 360 т.
17
Он разработан как машина более высокого технического уровня и класса грузоподъемности с использованием базовых узлов самосвала БелАЗ-75600 и комплектующих узлов и агрегатов ведущих мировых производителей. На нем установлены дизельный двигатель MTU 20V4000 мощностью 3750 л.с., трансмиссия переменного тока фирмы Siemens, шины размерностью 59/80R63 диаметром 4 метра.
А главным сюрпризом выставки техники оказалась машина будущего поколения — дистанционно управляемый карьерный самосвал БелАЗ-75137. Это прототип, который
masterok.livejournal.com
БелАЗ-75710. Самый большой в мире
В мире карьерных гигантов существует престижный 400-тонный класс, в котором представлены машины таких компаний, как Caterpillar, Liebherr, Terex, БелАЗ и китайской XCMG. Впрочем, «четырехсоттонниками» все они именуются лишь при подсчете грузоподъемности в американских «коротких» тоннах, которые немного, но уступают привычным для нас метрическим. То есть эти самосвалы рассчитаны на перевозку порядка 360 метрических тонн. В этой связи не заметить успех жодинских автопроизводителей, которые превысили грузоподъемность мировых карьерных чемпионов сразу на четверть, просто невозможно!
Как же им это удалось? Начнем с того, что применительно к самосвалам добывающие компании всегда исповедовали принцип «чем больше, тем лучше». Потому что дешевле. Тем не менее, увеличение грузоподъемности имеет ряд технических ограничений: прочность шин, существующий типаж двигателей и трансмиссий, а также непомерный рост массы и стоимости уникальных узлов и агрегатов.
Возьмем радиальные бескамерные шины 59/80 R63 VRPS компании Bridgestone, установленные на БелАЗ-75710. Диаметр «обутого» в них колеса достигает 4,02 м, а масса – 5,75 т! Такая шина способна выдержать нагрузку, превышающую 100 т! У всех 360-тонных самосвалов таких колес монтируется шесть: два спереди и четыре сзади, и это становится пределом для дальнейшего наращивания грузоподъемности. Инженеры Белорусского автозавода решили непростую конструкторскую задачу, установив восемь таких шин, по паре на каждой ступице. В итоге полная масса БелАЗ-75710 доведена до 810 т.
В 360-тонном БелАЗе применялся очень мощный 20-цилиндровый 3750-сильный дизель. Естественно, для более тяжелой машины такого мотора было бы недостаточно. И вот еще одно необычное конструкторское решение: установка двух 16-цилиндровых двигателей MTU DD 16V4000 максимальной мощностью 2300 л.с. каждый. С ними агрегатирована электромеханическая трансмиссия переменного тока Siemens MMT500, включающая два генератора модели YJ177 (мощность 1704 кВт) и четыре электромотор-колеса 1TB3026-0G-03 (мощность каждого 1200 кВт). По сути это серийный привод от 240-тонного БелАЗа, умноженный на два.
Полноприводное шасси получило цельную раму и комплектуется межосевым и межбортовым дифференциалами. Обе оси наделены возможностью разнонаправленного поворота на угол ±15º. Радиус поворота автомобиля 19,8 м, а полный габаритный диаметр разворота не превышает 45 м.
Для удобства управления гигантской машиной в ее стандартное оснащение включены две передние и одна задняя видеокамеры, а также современная радарная система типа парктроник, постоянно сканирующая безопасный интервал до разных объектов и препятствий. Если расстояние до них вдруг начнет быстро уменьшаться, водитель услышит предупреждающий звуковой сигнал. Если этот сигнал проигнорирован, а дистанция продолжает сокращаться, система все равно не допустит столкновения: она уже без предупреждения сбросит обороты двигателя и «нажмет» на тормоза. Для обеспечения бесперебойной 12-часовой работы карьерного самосвала на его раме смонтированы два топливных бака по 2800 л каждый.
Геометрический объем платформы составляет 157,5 м³, а с «шапкой» он может достигать 269,5 м³. Мощная гидросистема способна поднять загруженный самосвальный кузов за 26 с, а процесс его опускания не превысит 20 с. Нагрузка контролируется электроникой: информация о количестве груза выводится на экран в кабине водителя, а также на два 24-дюймовых монитора, установленные по обоим бортам платформы. Они предназначены для удобства контроля загрузочного процесса оператором экскаватора: если зеленый цвет цифр сменился красным, значит, произошел перегруз.
Комфортабельная кабина оснащена регулируемым сиденьем с пневмоподвеской и соответствует требованиям стандарта безопасности ROPS/FOPS, а также международным нормам по уровню шума, вибрации, концентрации вредных веществ и запыленности воздуха.
Также отметим наличие у новинки автоматизированной системы смазки узлов и агрегатов, автоматической системы пожаротушения, телеметрической системы контроля состояния шин, электронной системы диагностики силовых агрегатов, технологии контроля высоты напряжения, а также отопителя и кондиционера. Габаритные размеры БелАЗ-75710 составляют 20,45х10,2х8,25 м, максимальная скорость – 60 км/ч.
Первым трем экземплярам супертяжеловоза предстоит работать в кузбасском угольном бассейне, в разрезе Черниговский. Интересно, что для доставки одного БелАЗ-75710 к месту эксплуатации потребуется 19 железнодорожных платформ.
st-kt.ru
Самый большой в мире БелАЗ — Topkin
Белорусский автозавод, производящий широчайший спектр всевозможной техники для предприятий горнодобывающей промышленности, является наилучшим производителем всевозможной карьерной спецтехники на планете. Ни один иной завод, ни в одном государстве мира не может похвастаться столь широчайшим ассортиментом самосвалов, как у БелАЗа. В 2013 году белорусские машиностроители презентовали карьерный самосвал БелАЗ 75710.
В начале 2014 года БелАЗ установил очередной рекорд, который был официально занесён в книгу мировых рекордов – новый самосвал проехал по специально отведённой для проведения опыта территории с более чем 503 т. груза! Данный факт кардинальным образом изменил положение на рынке, поскольку белорусскому автомобильному предприятию, занимающемуся производством автомобилей, удалось создать самый большой БелАЗ на планете, оставив позади своих основных соперников – Terex, Caterpillar.
Характеристики
Выпустить новую модель карьерного самосвала позволило сотрудничество БелАЗа с мировыми производителями. Именно благодаря этому белорусским конструкторам удалось наделить БелАЗ 75710 впечатляющими характеристиками.
Пара 16-ти цилиндровых 65-литровых дизелей мощностью до 3430 кВт обеспечивают потрясающую грузоподъёмность автомашины. Данные дизели активируют систему электропривода тягового переменного тока ММТ500, которая была спроектирована специалистами «Siemens».
Помимо пары генераторов, в неё также входит шкафчик управления инвертерами ELFA, вентиляционная установка резисторов тормозных, три обдувных вентилятора, четыре электрических двигателя тяговых мощностью в более 1200 кВт.
На фотографии БелАЗ 75710 прекрасно видны 8 колёс, способных выдержать от 100 тонн и более. Наличие полноприводной системы на все колёса даёт возможность грамотно распределить на все оси тяговое усилие. А в случае поломки одного из мотор-колёс автомашину не надо будет буксировать. Он может сам доехать до сервисного центра. Благодаря особой конструкции редуктора мотор-колёс можно не демонтируя шин заменять какую угодно сломавшуюся деталь. Это минимизирует временные и финансовые издержки на ремонт и обслуживание машины.
Имея полную нагрузку в 450 т. БелАЗ 75710 расходует до 300 литров топлива в час. Полностью заправленного 4360-литрового бака хватает на полторы трудовых смены. Смена рабочих режимов позволяет экономить расход топлива. При 100-процентной загрузке авто функционируют все два дизеля, а когда едет пустым – лишь один. Автомашина способна развивать скорость до 67 километров в час.
Безопасность и надёжность
Надёжная работа БелАЗ 75710 обеспечивается гидравлической объединённой системой, которая состоит из:
- Тормозной системы;
- Механизма опрокидывающего;
- Управления рулевого.
В случае возникновения угрозы аварии тормозная система обеспечит быстрое торможение. Благодаря наличию электродинамического тормоза, затормозить можно при какой угодно скорости. Переключить с полной тяги до 100-процентной остановки можно за секунду, как на открытых участках, так и на крупных карьерах. Для этого водителю обеспечены все необходимые условия. Система управления на новом авто та же, что и на предшествующей модели – 360-тонном БелАЗ 7560, а, следовательно, подготовка автоводителей к переходу на новую машину не потребует дополнительного времени на переподготовку.
Стоимость и размеры автомашины
Стоимость новейшего крупногрузного самосвала начинается от 2 миллионов долларов США, так же, как на крупнейший на планете БелАЗ, до 4 млн. $ — ровно столько же стоит и новейший Liebherr T 282B. Однако многолетняя практика свидетельствует, что применение самосвалов крупного тоннажа даёт возможность сократить себестоимость транспортировок на 36%. Так что покупка данной автомашины окупается за крайне короткий период времени.
Обычный вариант комплектации авто включает в себя автосистемы тушения пожаров, уровня давления в шинах, контроля топлива. Безопасность эксплуатации обеспечивает система видеообзора, а также особая система предупреждения линии высоковольтной. По желанию покупателя авто могут оборудовать топливозаправочной системой «Wiggins», а также выполнить футеровку кузова.
Чтобы доставить 360-тонный БелАЗ 75710 заказчику самосвал надо будет разобрать и перевозить его на 23 грузовых ж/д платформах грузоподъёмностью до 41 тонны. Монтаж автомашины осуществляется при помощи крана, поскольку новинка обладает длиной 20 м, высотой 8 м, шириной 10 м. Эта мощная машина способна поместить в своём кузове 269 кубометров породы.
topkin.ru
Самый большой БалАЗ в мире 75710 500 т, характеристики, фото
Самый большой БелАЗ в мире — БелАЗ-75710 бьет рекорды не только по габаритам и собственной массе, но и по грузоподъемности. Последние испытания на полигоне показали, что супертяж может справляться с грузами свыше 500 т, что не по силам более ранним предшественникам автомобиля, выпущенным Белорусским автозаводом и даже швейцарскому аналогу от концерна Liebherr. Перевезенные карьерным самосвалом пиковые 503,5 т вкупе с собственным весом около 360 т позволили установить новый рекорд для Книги Гиннесса, не дав, тем самым, попасть туда американским автостроителям с попыткой зарегистрировать максимальные 470 т груза.
Интересные факты о БелаАЗ-75710, технические характеристики
Выпущена машина была сравнительно давно (по меркам стремительно развивающихся технологий) – в 2013 году, в эксплуатацию поступила на следующий год и до сих пор сохраняет за собой лидерское достижение. При заявленных первоначальных цифрах грузоподъемности 450 т разработчики не остановились на достигнутом и позволили автогиганту получить прозвище «БелАЗ 500 тонн», фото этого чудо-монстра представлены ниже.
На текущий момент выпущено всего три единицы техники, одна из них без кузова. Все предназначены для работы на территории Российской Федерации. Основная задача карьерного самосвала, судя из названия – работа на угольных разрезах, где и трудится один из образцов. Практически запредельная стоимость одного такого исполина – около 10 млрд. долларов, пока не позволяет популяризацию спецтехники.
Многих интересует расход топлива БелАЗ-75710, который также огромен, как и само авто – 1300 л на сотню километров, что менее рентабельно, нежели использовать для транспортировки, например, самосвалы КАМАЗ. В качестве сравнительных цифр приведем модель КАМАЗ-65201 с достаточно высокой грузоподъемностью – 35 т, и расходом топлива в летнее время около 37 л, в зимнее – около 40. При транспортировке поклажи на одинаковое расстояние (условно 100 км), КАМАЗ затратит максимум 572 литра зимой, летом еще меньше, тогда как БеЛАЗ-75710 с расходом топлива 1300 л почти в три раза больше. А если приплюсовать к полученной величине количество моторного масла (около 540 л) и почти 900 л охлаждающей жидкости, то «простому смертному» обслуживание такого исполина окажется абсолютно не по карману.
Плюс маневренность КАМАЗа и его проходимость в разы выше белорусского великана. Однако у последнего она не маленькая. Такая махина может развернуться на достаточно ограниченном пятачке с радиусом около 20 метров и даже подняться в гору с уклоном не выше 18%, что для столь солидной массы – большое достижение. Плюс фото БелАЗ 500 тонн и его характеристики, приведенные ниже, иллюстрируют способность перевозить огромные монолитные конструкции и сооружения, чем ни может похвастаться ни один другой автомобиль.
К другим техническим характеристикам самого большого БелАЗа в мире модели 75710 стоит отнести:
- Два дизельных двигателя, мощность каждого из которых свыше 1,7 тыс. кВт и более 2,3 тыс. лошадиных сил;
- Четыре мотор-колеса Сименс, мощность каждого – 1,2 тыс. кВт;
- Мощность тягового генератора – 1,7 тыс. кВт;
- Два бака под топливо, общий объем которых 5600 л;
- Максимальная скорость без нагрузки 67 км/ч;
- Масса – 360 т;
- Габариты: В — 8,1, Ш — 9,8, Д — 20,5 м;
- Колеса — 44,00-63/50, весом 5,3 тыс. кг каждое.
Если полностью засыпать кузов БелАЗ 500 тонн землей, то полученной площади хватит, чтобы построить на ней домик с прилегающим приусадебным участком, а если вынуть «сердце» махины из моторного отсека, то в образовавшейся пустоте может преспокойно разместиться и устроиться с комфортом целая семья! Подобные особенности позволяют БелАЗу оставаться самым большим автомобилем на планете.
k-manipulyator.ru
Обзор самого большого в мире самосвала БелАЗ-75710 . Чёрт побери
Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.
Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.
Нужен – сделаем!
При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.
Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.
Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.
До чего дошёл прогресс!

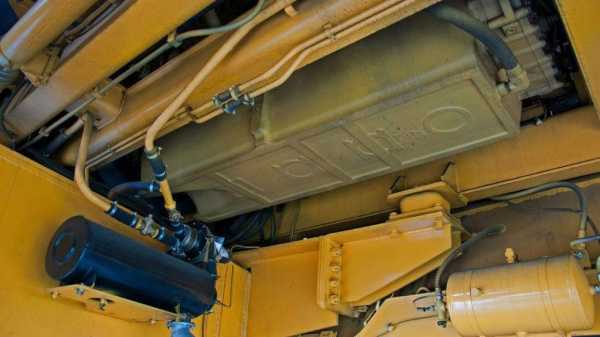

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.
Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.
Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

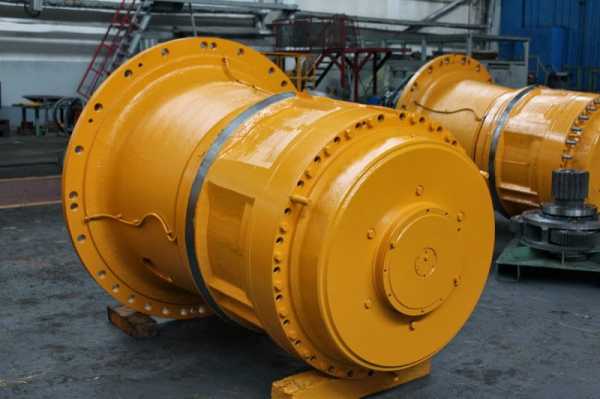

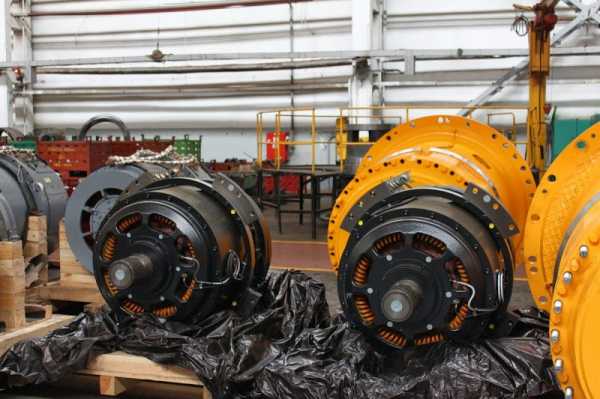

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!
Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.
Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.
Разумеется, есть и стояночный тормоз. Он обычный, дисковый.
Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

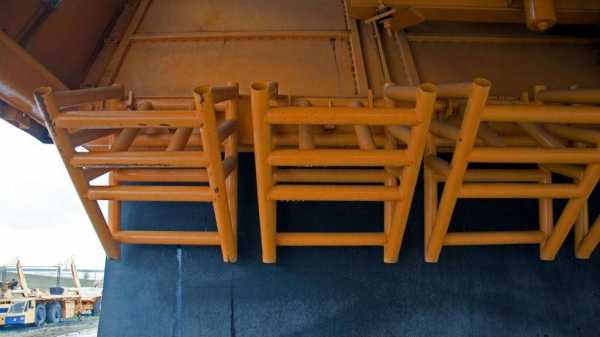

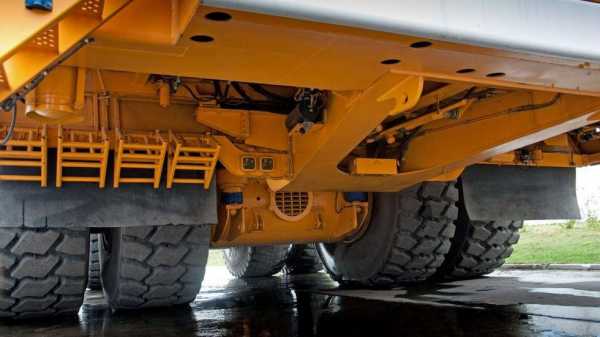

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.
В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

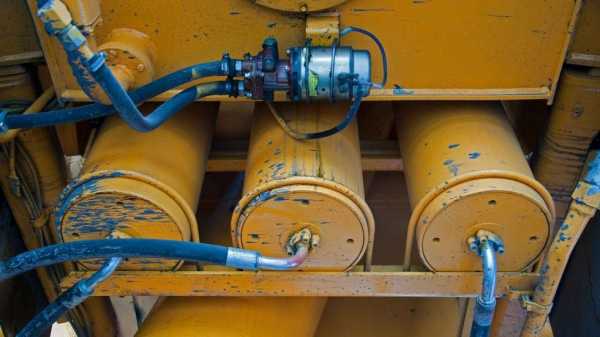

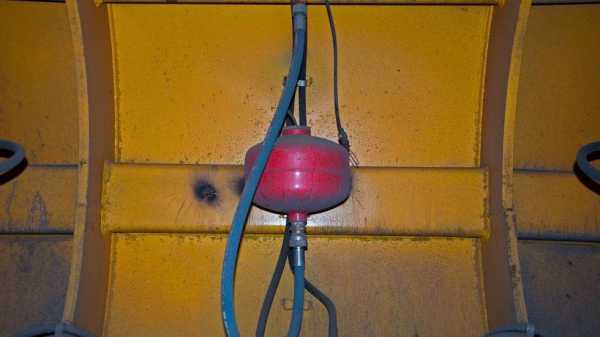

Снизу видна и часть противопожарной защиты.
В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.
На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.
Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

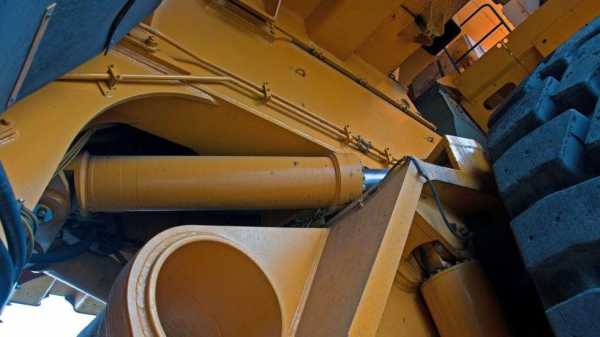

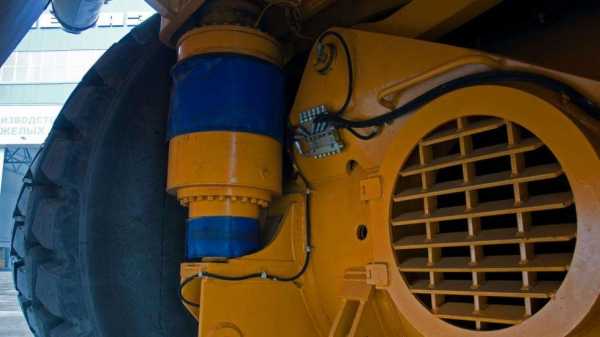

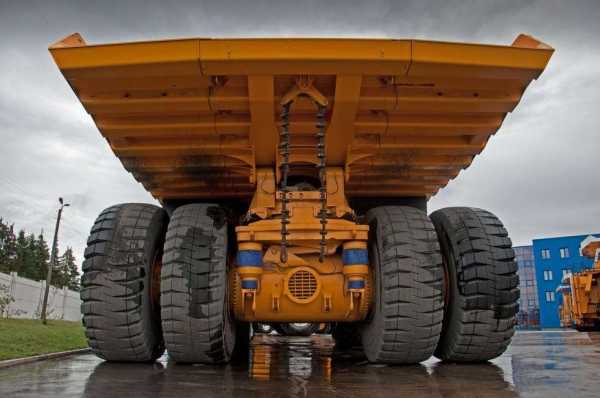

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.
Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

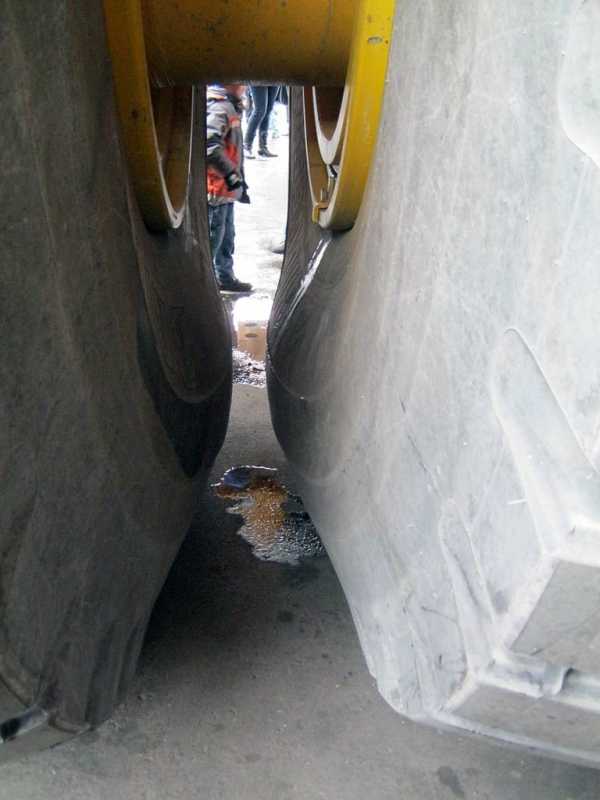

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

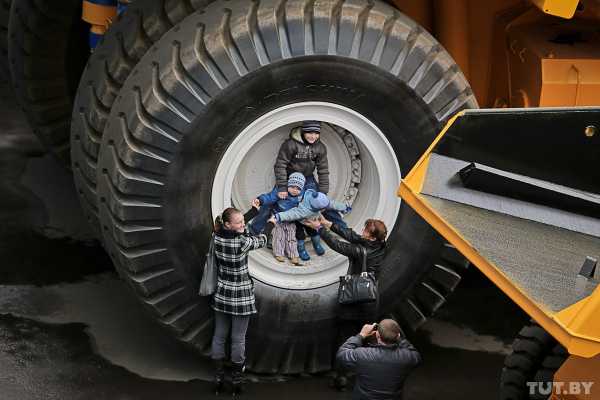

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

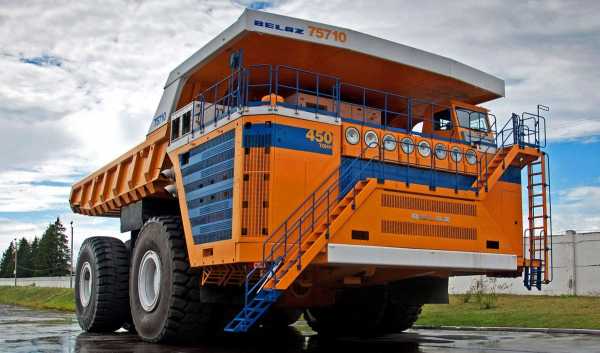

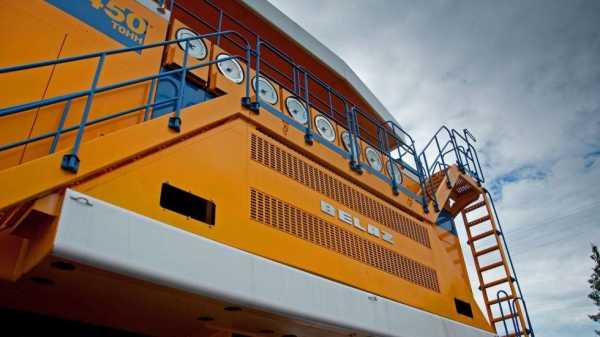

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).
Всё выше и выше и выше!..
Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.
Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

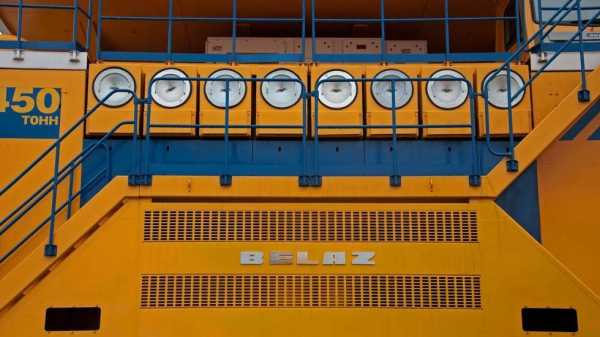

На самом деле, это воздушные фильтры.

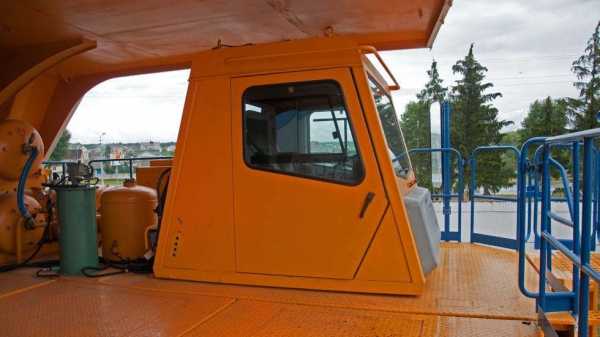

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

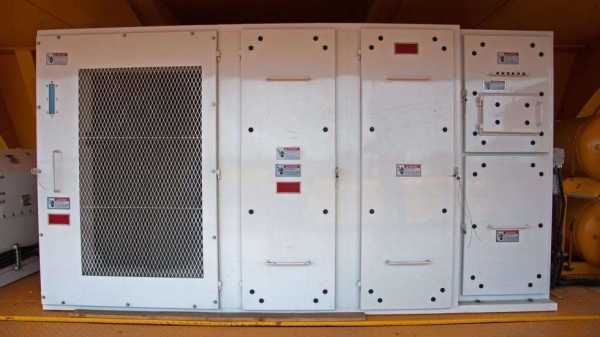

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

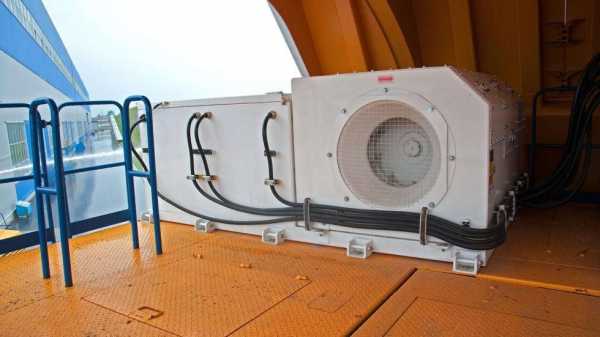

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.
Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

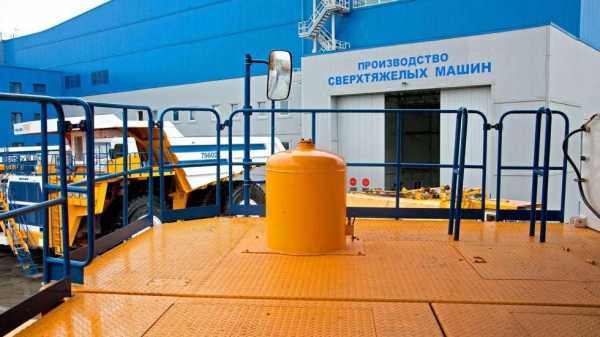

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.
На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.
Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

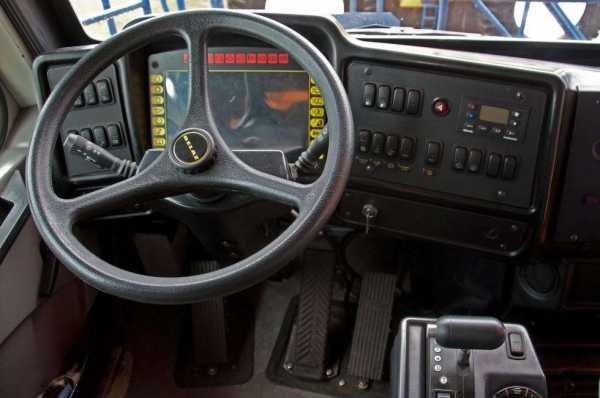

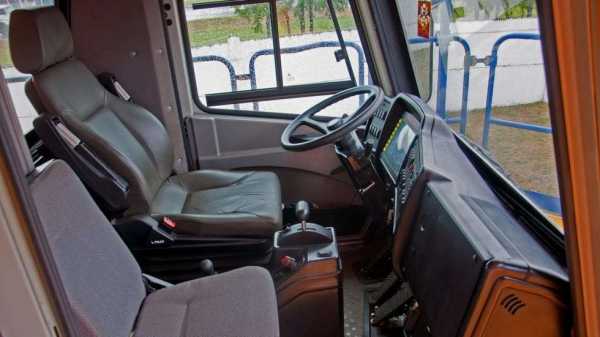

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.
Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

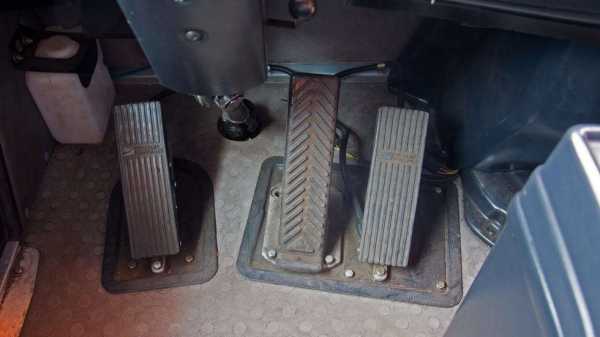

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

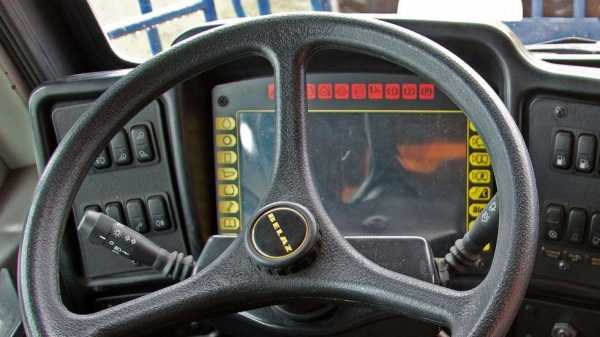

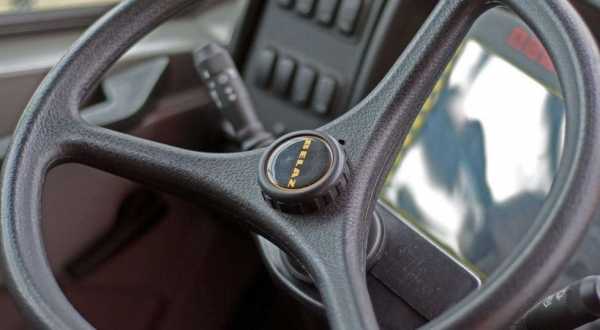

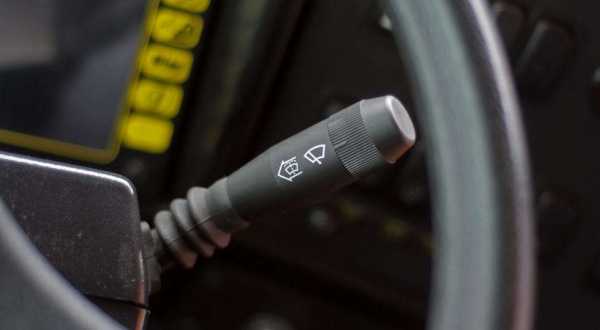

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

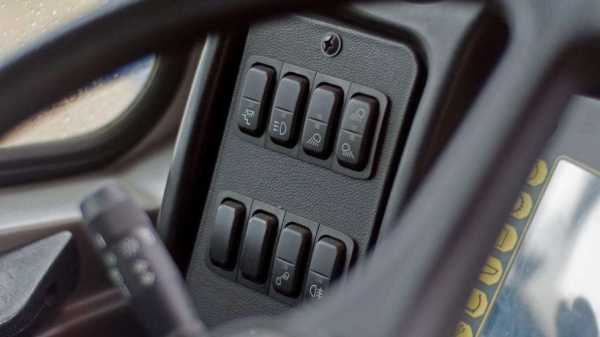

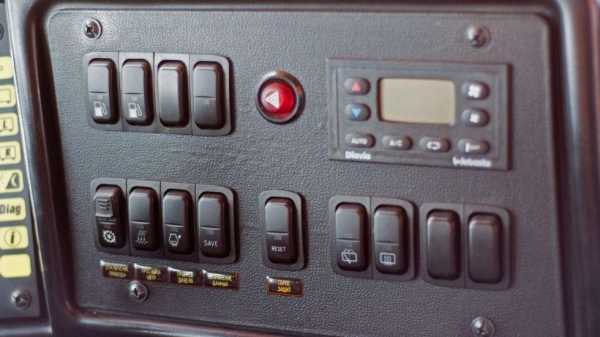

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.
Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?
Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.
Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.
… И ещё несколько фактов
Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

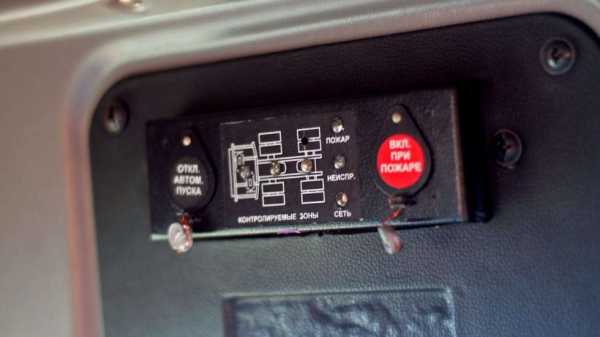

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.
Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.
Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.
chert-poberi.ru

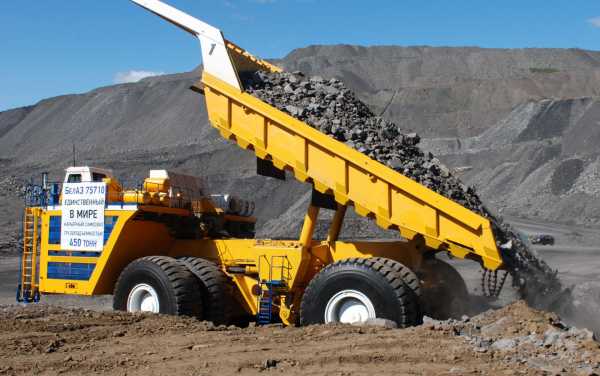

Самый большой в мире БелАЗ приступил к работе на Кузбассе

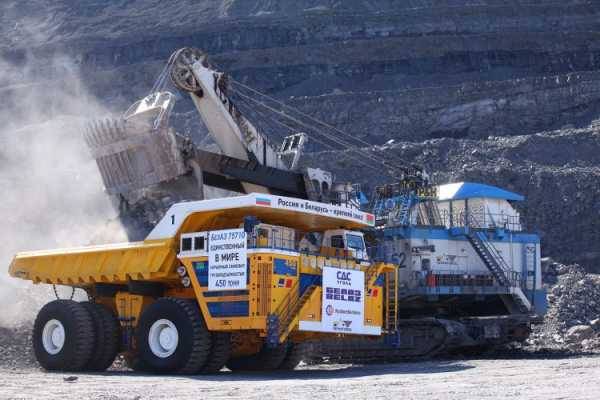

На разрезе «Черниговец» компании «Сибирский деловой союз» введен в эксплуатацию самый большой в мире карьерный автосамосвал белорусского производства — БелАЗ-75710 грузоподъемностью 450 тонн.
БелАЗ грузоподъемностью 450 тонн занесен в Книгу рекордов Гиннесса как самый большой самосвал на планете. До появления этой модели самым большим самосвалом был немецкий Liebherr-T282B, способный перевезти 363 тонны.
Губернатор Кемеровской области Аман Тулеев, выступая на церемонии, отметил, что в последние годы Кузбасс стал настоящим полигоном для новейших мировых технологий в угольной отрасли. «Комбайны в шахтах, экскаваторы на разрезах — как космические корабли: все с использованием самых современных разработок, — цитирует губернатора его пресс-служба. — Еще один прорыв: Белорусский автомобильный завод специально для разреза «Черниговец» изготовил настоящий титан угольных разрезов — 450-тонный самосвал».
С Республикой Беларусь и Белорусским автомобильным заводом Кузбасс связывает давнее сотрудничество. Сегодня наш автоконцерн поставляет 50% своих машин именно в Кузбасс. На разрезах области работают 2 тысячи БелАЗов. Это 95% всего парка карьерных самосвалов в Кузбассе. Кроме того, в Прокопьевске совместно с Белорусским автомобильным заводом открыт сервисный центр по обслуживанию самосвалов. А Кузбасская вагоностроительная компания начала сборку кузовов БелАЗов грузоподъемностью 130, 220 и 320 тонн, собрано уже более 100 штук.
Высота 450-тонного самосвала — 8 метров, ширина — около 10 метров, длина — более 20 метров. Вес машины — 360 тонн, а перевозить она может 450 тонн груза, то есть, на четверть больше своей массы. Только одна эта машина может загрузить сразу 7 железнодорожных вагонов угля.
Впервые белорусские машиностроители сделали свой автомобиль полноприводным, что делает его очень маневренным. Рекордную грузоподъемность обеспечивают 2 дизельных двигателя, суммарная мощность которых 4 тысяч 600 лошадиных сил. Для того, чтобы ускорить процесс заправки, используются специальные устройства, которые применялись в Формуле-1, где счет идет буквально на секунды. На новый самосвал установлены специальные системы пожаротушения, диагностики, контроля загрузки топлива и давления в шинах. Автомобиль оснащен также системой видеонаблюдения и оповещения о близости высоковольтных линий.
Цена автомобиля — 7,5 миллиона долларов, что в 2 раза дороже, чем 220-тонный самосвал. «Но главное — расчетная производительность нового БелаАЗа на 25% выше, чем у всех других самосвалов большой грузоподъемности. Чем выше грузоподъёмность, тем меньше затрат, а, значит, ниже себестоимость добычи угля. Поэтому два автомобиля грузоподъемностью 220 тонн в эксплуатации обойдутся значительно дороже одного 450-тонника», — подчеркнул Аман Тулеев.
На новом самосвале доверено работать одному из самых высококвалифицированных экипажей под руководством заслуженного работника автотранспорта РФ Игоря Грачева. Бригада из четырех машинистов на «отлично» освоила 320-тонный самосвал, принимала непосредственное участие в монтаже 450-тонника и сейчас приступает к его испытанию.
