Главная → Каталог → Комплектующие изделия → Скобы для крепления труб и кабелей → Скоба К729 УХЛ2,5 для крепления кабеля

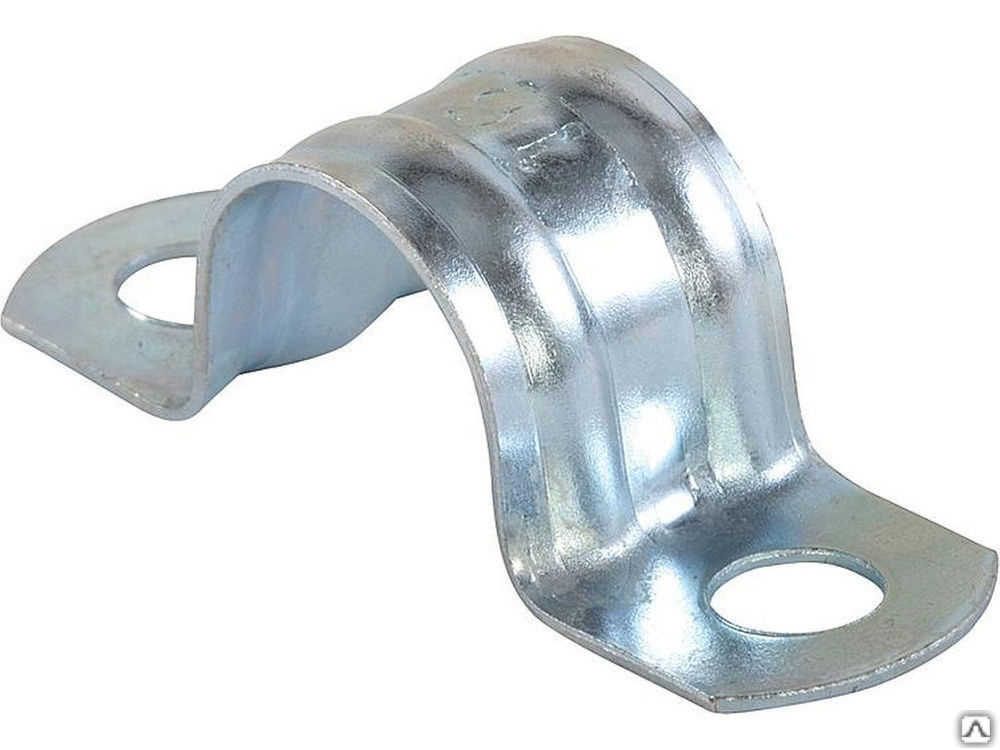

Скобы служат для крепления труб, кабелей и проводов к строительным конструкциям с помощью винтов, шурупов и т.п.

Виды климатических исполнений У2, УХЛ2,5 по ГОСТ15150.

Скобы вида климатического исполнения У2 изготавливаются из стали с цинковым покрытием.

Скобы вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.

ТУ3449-014-01395331-2011.      Код ОКП 34 4966

Тип

Размеры, мм

Номер рисунка

Масса, кг,

не более

L

Н

В

d

S

К729

53

11

12

6

0. 8

1

0,005

К730

47

15

16

6

0.8

0,005

К142

84

27

27

7

2

1

0,038

К143

85

33

34

7

2

0,040

К144

98

42

43

7

2

0,050

К145

102

47

48

7

2

0,054

К146п

138

60

60

—

2

2

0,074

К252

55

21

22

9

2

3

0,024

К253

61

27

27

9

2

0,029

К254

68

33

34

9

2

0,034

Цена: договорная

 gif» valign=»bottom»>

Полезная информация

Протокол годового общего собрания акционеров

Протокол № 30 годового общего собрания акционеров

Протокол об итогах голосования на годовом общем собрании акционеров 2022 год

Протокол об итогах голосования на годовом общем собрании акционеров

Сообщение о проведении годового общего собрания акционеров

Сообщение о проведении годового общего собрания акционеров

Протокол об итогах голосования на годовом общем собрании акционеров 2020 год

Протокол об итогах голосования на годовом общем собрании акционеров

Сертификат соответствия на коробки типов КЗНС, КЗНА, У614, У615

Все статьи
gif»>


Copyrights © 2013.
ОАО «Завод электромонтажных изделий».

660062, г. Красноярск
пер. Телевизорный, 5
ОАО «Завод электромонтажных изделий».

Электромонтажные изделия, применяемые для крепления проводов, труб и кабелей — Студопедия

Поделись с друзьями:

Для крепления проводов, труб и кабелей к строительным основаниям и конструкциям применяют скобы К142У2–К145У2 и К729У2–К.

731У2. Они применяются для крепления одного провода или кабеля диаметром 27–48 мм для скоб К142У2–К145У2 и диаметром 12–20 мм для скоб К729У2–К731У2. Скобы могут быть с двумя или одной лапками.

Для крепления проводов и кабелей к строительным основаниям используют полоски и пряжки. Полоски выпускаются длиной 120 мм (тип К404УХЛ2) и 180 мм (тип К405УХЛ2).

Для крепления пучков проводов к различным конструкциям используют полоски-пряжки. Выпускают полоски-пряжки длиной 110 мм (тип К395УХЛ2), 90 мм (тип К396УХЛ2), 70 мм (тип К397УХЛ2), 50 мм (К398УХЛ2).

Вместо них можно использовать полоски из оцинкованного железа (консервной банки) или тонкого листового алюминия. Для закрепления проводов и кабелей с помощью таких полосок концы их следует зафальцевать.

Для крепления проводов и кабелей сечением до 6 мм2 применяют пружинящие скобы. Они используются при открытых электропроводках.

Для крепления проводов к строительным конструкциям при монтаже открытых электропроводок применяют трубные клицы.

Для крепления проводов открытой внутренней проводки применяют пластмассовые или фарфоровые ролики.

Провода привязывают к роликам мягкой стальной оцинкованной проволокой диаметром 0,6–0,8 мм. В местах крепления к роликам провод обматывают изоляционной лентой.

В соответствии с разметкой устанавливают крепежные детали – арматуру для навешивания потолочных светильников (рис. 29).

Рис. 29. Крепежная арматура для потолочных светильников.

Особенности монтажа электропроводок

Открытую прокладку проводов непосредственно по легкосгораемым конструкциям и поверхностям делают в том случае, когда под провод положен листовой асбест толщиной около 3 мм, выступающий по обе стороны от провода или трубы не менее чем на 1 см, или применяют провода и кабели в оболочке из несгораемых или трудносгораемых материалов. Можно прокладывать провода любой марки на роликах или в стальных трубах.

Открытую прокладку проводов непосредственно по легкосгораемым поверхностям, например по деревянным стенам и потолкам, разрешается выполнять проводами марок АППР (плоские), АПРН, ПРН (одножильные), АНРГ, НРГ в сухих и влажных помещениях, АПРФ, ПРФЛ в сухих помещениях. Марки проводов и кабелей для конкретных условий приведены в табл. 5.

Если прокладка проводов ведется в сплошном слое негорючих материалов (штукатурка, алебастровый, цементный раствор или бетон), то толщина слоя должна составлять не менее 1 см.

Скрытую прокладку проводов по несгораемым и трудносгораемым стенам, перегородкам и перекрытиям, в бороздах железобетонных крупнопанельных плит следует выполнять в заштукатуренной борозде, в сплошном алебастровом слое толщиной не менее 0,5 см или под слоем листового асбеста толщиной 3 мм.

Если провода прокладывают в сухой или мокрой штукатурке, то слой мокрой штукатурки должен составлять не менее 0,5 см.

Скрытую прокладку проводов в пределах чердака или кровли поверх перекрытия верхнего этажа разрешается выполнять только под слоем цементного или алебастрового раствора толщиной не менее 1 см.

Скрытую прокладку проводов под штукатуркой по сгораемым конструкциям и поверхностям выполняют по листу асбеста толщиной не менее 3 мм или по штукатурке толщиной не менее 5 мм. При этом провода должны быть уложены поверх драни, или дрань нужно вырезать по ширине асбестовой прокладки.

Асбест или штукатурка должны выступать не менее чем на 1 см с каждой стороны провода.

По деревянным стенам и перегородкам, покрытым сухой гипсовой штукатуркой провода следует прокладывать в зазоре между двумя листами асбеста толщиной не менее 3 мм. Асбест или алебастр должен выступать с каждой стороны провода не менее чем на 1 см. Прокладка проводов в винипластовых трубах допустима только при условии прокладки труб по листу асбеста толщиной не менее 3 мм или по штукатурке толщиной не менее 5 мм, выступающих с каждой стороны трубы не менее чем на 1 см, с последующим заштукатуриванием трубы слоем не менее 1 см.

В помещениях (на участках) с высокой температурой, например в банях, саунах, где применение проводов с изоляцией нормальной теплостойкости недопустимо, должны применяться стойкие к нагреву провода (марок КМЖ, ПРКА, ПРКС). В таких местах в основном применяют открытые электропроводки в пластмассовых трубах.

Открыто провода можно прокладывать там, где исключена возможность их механических повреждений, или если они имеют соответствующую защиту. Запрещается открытая прокладка незащищенных проводов со сгораемой изоляцией.

Открытую прокладку незащищенных изолированных проводов допускается выполнять:

– при напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях на высоте не менее 2 м от уровня пола;

– при напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных на высоте не менее 2,5 м от уровня пола.

Данные требования не распространяются на спуски к выключателям, штепсельным розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене. В производственных помещениях спуски незащищенных проводов к выключателям, штепсельным розеткам, аппаратам, щиткам должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.
