Верстак складной своими руками 500 фото, чертежи, инструкции

стол верстак складной

Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.

Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен.

В статье представлены разные варианты, выбирайте тот, что больше подходит.

Стол верстак складной

Вот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей — столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.

Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка).

Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения.

Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats

Складной верстак своими руками чертежи

Здесь все просто. Изготовление складного столярного верстака начните с изготовления столешницы, кстати, можно использовать старую дверь, потому что такая цельная плита будет стоить недешево. Затем собираем полку, здесь у нас идут два элемента, верхняя полка и крепление. Просто делаете отверстия и притягиваете полку винтами к стене. Для жесткости под столешницу прикручиваем планку. Потом собираем ножки, способы крепления к столешнице есть разные, можете поинтересоваться в хозяйственном или мебельном магазине или прикрутите на обычные скобы. Затем прикручиваете равномерно три петли, крайние крепите на расстоянии 1 – 1,5 см от края.

В завершении собираете всю конструкцию.

Источник фото www.buildsomething.com/plans/PF20E5BA4E2FD8972/Drop-DownWorkbench

Верстак столярный складной

Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

Еще два варианта простого складного верстака.Здесь показано,

как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить.

Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты:
Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.

Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

Складной верстак переносной

Здесь представлен портативный, переносной складной верстак, с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле.

Его можно использовать для фрезера, настольной пилы, то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.

Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.

Источник фото www.instructables.com/id/Multi-Functional-Portable-Workbench/?ALLSTEPS

Верстак с дополнительным столом

Интересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.

Источник фото www.instructables.com/id/2×4-Work-Bench-With-Nested-Rolling-Assembly-Table/?ALLSTEPS

Складной стол для фрезера

Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам.

В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS

Раскладной верстак для торцовой пилы

Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

Источник фото https://www.wilkerdos.com/2014/01/diy-miter-saw-stand/

Откидной стол для подачи циркулярной пилы

Для работы с длинными заготовками иногда необходима дополнительная поддержка, решить этот вопрос можно, изготовив откидной стол для подачи циркулярной пилы своими руками.

На фото представлен пример, как это можно сделать. Стол прикреплен непосредственно к верстаку циркулярной пилы и имеет поворотный механизм. Для изготовления понадобились: торцовочная пила, шлифовальный станок, рубанок, клей, струбцины и электродрель. Кстати, сверлильный станок является гораздо более точным средством для создания отверстий, чем ручные дрели. Если вы будете осторожны, сверло может легко переместиться в сторону от средней линии, что может привести к тому, что ось отверстия будет не перпендикулярной. Наиболее сложная часть, это правильно изготовить шарниры, на которых будет подниматься, и опускаться крышка. Также необходимо прикрепить небольшие петли, которые позволяют складывать и зафиксировать в верхнее положение ножки стола.

Источник фото www.wilkerdos.com/2016/09/building-feed-table-table-saw/

Складной верстак для дома

Очень удобный самодельный складной верстак для дома, идеально подходит для мелкого ремонта или изготовления небольших поделок. Ящики изготовлены из кусков оргстекла с передней стенкой из фанеры. Чтобы удерживать пластиковые контейнеры, использовались обычные липучки.

Ящики с правой стороны вырезаны из трубок ПВХ. Боковины и низ верстака сделаны из листового металла. Высота регулируется за счет винтового домкрата от больничной кровати. Створки имеют распашные панели для хранения инструментов. Левая створка имеет выходы для источника питания постоянного тока, различные электроинструменты. Также сеть выдвижной лоток, рама которого состоит из двух кусков фанеры, склеенных между собой.

В общем, основные преимущества, это:

Три уникальных стиля конструкций ящика.
Регулируемая высота рабочей поверхности.
Поворотные панели для инструментов.
Инструментальные пазы на задней части рабочей поверхности.
Выдвижные шухляды для хранения длинных предметов.
Компактные размеры позволяют хранить его даже в небольшой комнате.

Как видите, для изготовления использовались обычные материалы, которые можно найти в каждом доме. Подобный компактный верстак можно поставить даже в хрущевке, в сложенном состоянии места занимает мало, зато в нем можно разместить инструментов как для небольшой мастерской.

Источник фото www.instructables.com/id/Jims-Model-Railroad-Work-Bench/?ALLSTEPS

Верстак складной чертежи

Верстаки складные фото

Складной мобильный рабочий верстак своими руками

В вашей домашней мастерской не хватает места, чтобы разместить рабочий стол? Не спешите отчаиваться.

Узнайте, как сделать своими руками складной мобильный верстак из недорогих материалов, которые можно без проблем найти в любом строительном магазине.

Собственно, для работы потребуются только доски и фанера, ну и петли с саморезами. А чтобы стол был мобильным, нужно будет купить колесики.

Читайте также: Деревянный садовый стул-кресло своими руками

Если все основные материалы уже есть у вас под рукой, тогда не будем зря терять время — приступим к изготовлению складного верстака.

Рекомендуем также прочитать статью: как сделать быстрозажимную струбцину на верстак.

Первым делом необходимо напилить заготовки нужной длины. Чтобы не запутаться, можно ориентироваться на чертеж верстака.

Основные этапы работ

Читайте также: Идея для частного дома: зона барбекю с обеденным столом

Теперь необходимо будет изготовить две боковые части верстака, на которые будет опираться столешница. И которые, по сути, являются ножками стола.

К боковым частям автор прикручивает дверцы и половинки верхних и нижних царг, которые будут соединять две боковинки между собой.

Читайте также: Как сделать настенный откидной столик своими руками

На следующем этапе необходимо соединить половинки царг при помощи петель, а также установить фиксирующие защелки на их обратной стороне.

Затем останется только прикрутить к ножкам колесики, благодаря чему самодельный верстак станет мобильным — его быстро можно будет переместить в любую часть мастерской. Два колеса должны быть с тормозом.

Читайте также: Классный журнальный столик из дерева для дома и дачи

Подробно о том, как изготовить складной мобильный рабочий верстак своими руками, можно посмотреть на видео.

Столярный верстак своими руками: чертежи, размеры, фото

Гараж является многофункциональным помещением, в котором ставят автомобиль для ремонта или хранения, конструируют различные механизмы своими руками. Для проведения многих работ требуется слесарный стол. Он представлен достаточно простой и надежной конструкцией. Есть возможность собрать верстак своими руками, за счет чего снижается стоимость конструкции. Рассмотрим подробнее то, как сделать слесарный верстак своими руками, какими особенностями обладает подобная конструкция и многие другие моменты.

Верстак своими руками

Виды верстаков

Верстак создается для того, чтобы можно было выполнить изготовление или сборку различных механизмов. Существует достаточно большое количество различных видов верстаков, каждый обладает своими определенными особенностями.

Для начала отметим, что выделяют две разновидности верстака:

слесарный;
столярный.

Столярный представлен металлическим или деревянным каркасам, а при изготовлении столешницы применяется дерево. Универсальным вариантом исполнения принято считать слесарный верстак. При изготовлении столешницы в этом случае применяется металл, который может выдерживать разнообразные действия: точение, резание, пиление, шлифовка и другие. Металлический верстак можно изготовить своими руками при применении самых различных подручных материалов.

Деревянный верстак характеризуется относительно небольшим сроком службы и устойчивостью к оказываемой нагрузке. Подобный верстак в гараж своими руками собрать достаточно просто, но применяемые материалы подвержены воздействию окружающей среды, к примеру, высокой влажности или перепадам температуры. Сделать верстак из дерева можно довольно быстро, схемы скачиваются в интернете.

Верстак слесарный металлический можно назвать идеальным выбором для гаража, так как высокая жесткость и прочность металла увеличивает срок его службы. Кроме этого отметим, что универсальный верстак своими руками можно изготовить в различном виде: откидной, с тумбами и полками. Конструкция во многом определяет эксплуатационные качества устройства.

Раздвижной верстак

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

Материалы и инструменты

Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.

Необходимые инструменты для выполнения сборки и обработки применяемых материалов:

Уровень. Для того чтобы проводимые работы были точными, то устройство должно быть расположено горизонтально.
Обработка металла выполняется стандартной болгаркой. Это инструмент также потребуется для шлифовки поверхности, для чего достаточно провести замену диска.
Соединение всех элементов проводится при применении сварочного аппарата. Сварочный шов характеризуется высокой жесткостью и надежностью. На сегодняшний день сварка применяется крайне часто, так как многие могут приобрести компактный сварочный аппарат.
Для измерения могут использоваться рулетка или жесткая линейка. Важно соблюдать все размеры, так как от точности конструкции зависит ее устойчивость и другие эксплуатационные качества.
Некоторые элементы можно соединять при применении шуруповерта. Для соединений применяются саморезы по металлу.
В некоторых случаях для создания верстака требуется несколько листов фанеры. Изменить форму можно при применении электрического лобзика.
Для работы с материалами требуется и дрель. Она позволяет получать требуемые отверстия в металле и дереве.

Требуемые материалы следующие:

В качестве основного материала применяется уголок из стали. Толщина стенки должна составлять 4 мм, за счет чего конструкция обладает высокой устойчивостью к механическому воздействию.
Труба квадратная 60 мм на 40 мм. Толщина применяемого металла составляет 2 мм.
Уголок, который имеет размеры 40 мм на 40 мм.
Стальная полоса с толщиной 4 мм и требуемым размером для создания столешницы.
Стальной лист небольшой толщины, который требуется для создания боковых сторон конструкции.
Деревянные доски для создания стеллажа.
Фанера, которая применяется при создании ящиков.
Шурупы для фиксации разъемных элементов.
Направляющие, высокой прочности для ящиков.
Краска, которая применяется для защиты дерева и металла.

Функциональный верстак

После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции. За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.

Подготовительные работы

Проводимая работа достаточно проста в исполнении. Верстак для гаража своими руками можно изготовить при наличии элементарных слесарных навыков. Подготовительные работы следующие:

Проводится закупка всех требующихся материалов.
Металлические элементы очищаются от ржавчины. Следует учитывать, что во многих случаях сварочные работы по ржавому металлу не допустимо.
Для верстака для гаража требуется довольно много свободного пространства.
Сварочные работы должны проводится при соблюдении техники безопасности.

Сделать стол для гаража можно в течении дня при наличии всего необходимого. Соблюдение некоторых рекомендаций позволяет избежать довольно больше количество проблем.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

Последний этап представлен покрасочными работами. Краска применяется для защит металла и применяемого дерева от воздействия высокой влажности. Если не провести покраску, то верстак не прослужит долго.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Раскладной стол верстак своими руками

Однажды я решил создать себе легкий складной верстак для мелких работ, такой, чтобы можно было его сложить, положить в багажник машины, быстро разложить и что-то на нем смастерить. При этом я решил, что мне не нужен массивный верстак, т.к. у меня уже есть железный верстак.

Главным было – легкость и возможность быстро разобрать, из-за чего пришлось пожертвовать прочностью.

Для верстака я использовал рейки 25х50 и кусок ДСП толщиной 15мм для столешницы, а также горстку болтов и саморезов 🙂

Изготовление верстака заняло примерно 1 день и несколько неправильно отрезанных реек 🙂 , т.к. все делалось не по чертежам, а по вдохновению из своей головы.

Идея состояла в том, что ножки верстака сводятся вместе, а затем складывается столешница, в итоге мы получаем плоскую конструкцию, которую можно положить в машину или поставить за шкаф, к стенке. Сложение верстака достигается откручиванием всего 2-х болтов, что меня вполне устраивает.

Что я получил в итоге.

Складной верстак получился легким – легко переношу его куда мне нужно. В гараже есть место и поэтому я редко складываю его. Свой складной верстак очень часто использую, например, выношу его и ставлю возле гаража, чтобы что-то отпилить или отшлифовать и не сорить в гараже, а также просто чтобы работать на свежем воздухе.

Верстак получился не самым устойчивым – немного шатается из стороны в сторону (нужно было использовать более толстые рейки), но для не тяжелых работ это совершенно не критично. Хотя я проверял его, например, мой складной столик вполне выдерживал 3-х метровые доски толщиной 40мм – я отрезал их на нем. А также верстак выдерживает меня – один раз становился на него, когда под рукой не было лестницы – верстак немного пошатывался, но держал меня 🙂

Хотел бы я сделать его из более толстых реек или из профильной трубы для прочности – не факт, т.к. конструкция будет тяжелее.

Что сказали соседи при виде моего верстака.

Соседи сказали следующее: «На таком верстаке жалко пилить, с ним надо на шашлыки ездить.»

Так что у моего складного столика, который я сделал своими руками, может быть еще и развлекательное применение 🙂

Фото складного верстака своими руками:

О столярных верстаках

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Складной мобильный верстак для мастерской своими руками

Чертежи деревянного верстака для мастерской.

EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Делаем столярный верстак своими руками. Читайте подробности, смотрите видео

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

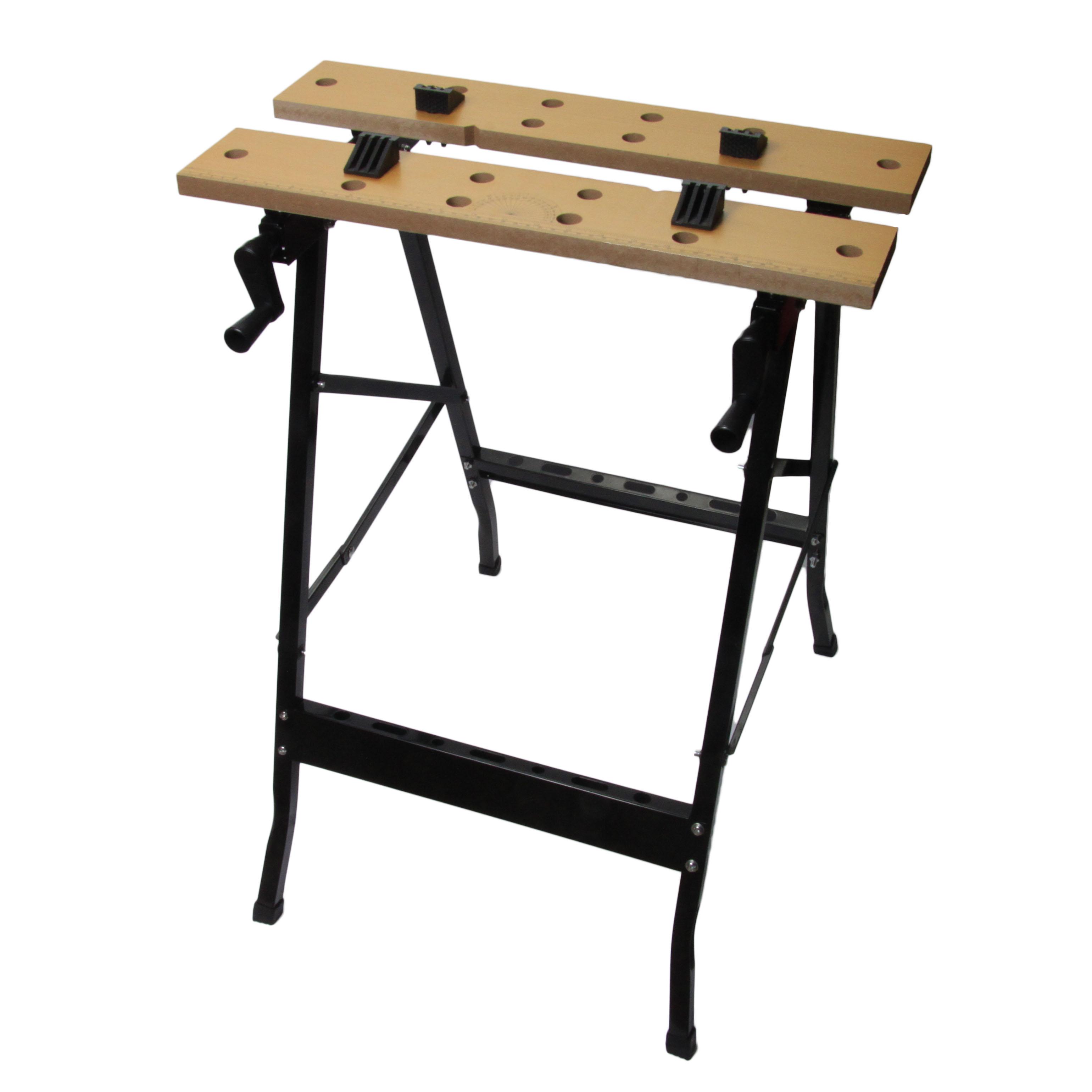

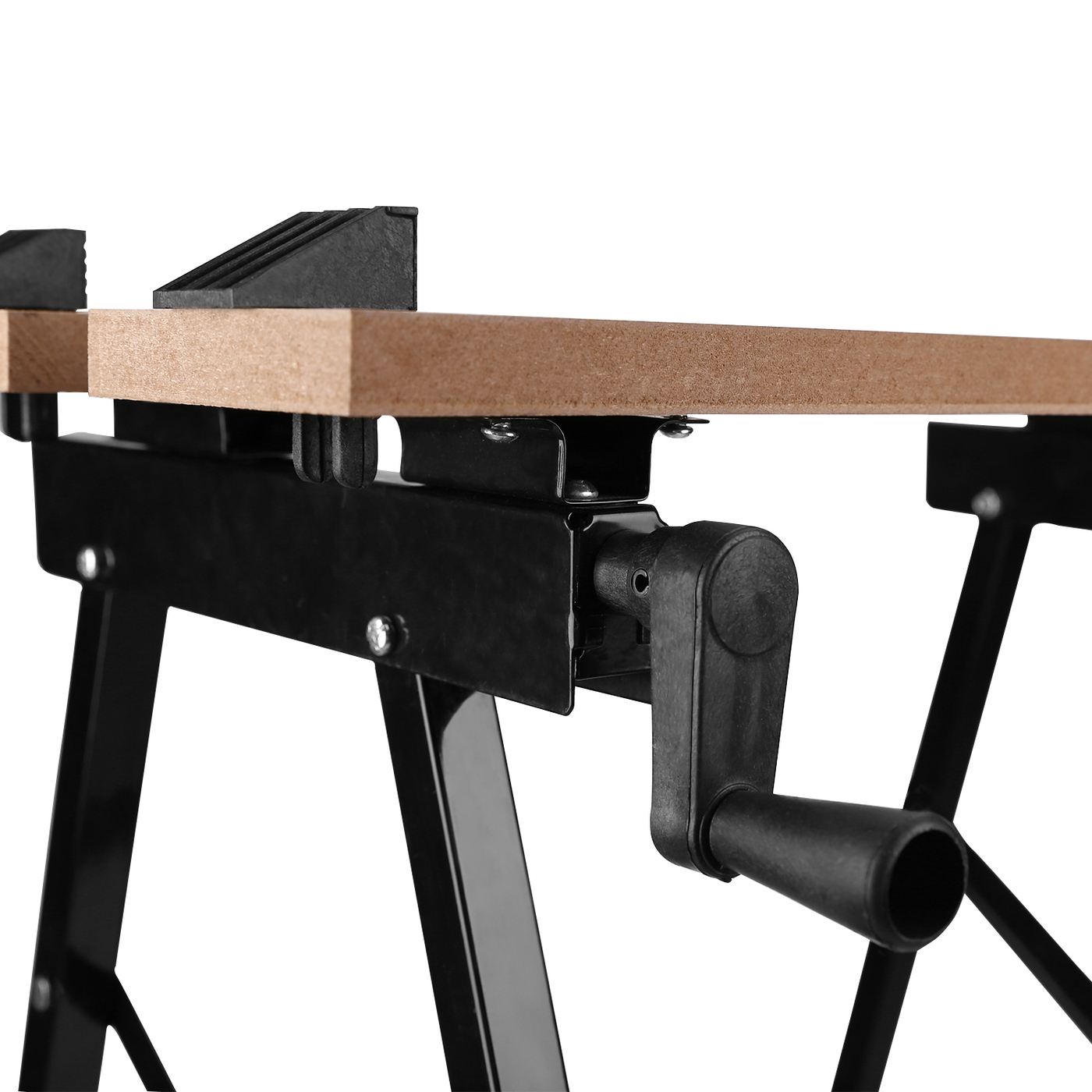

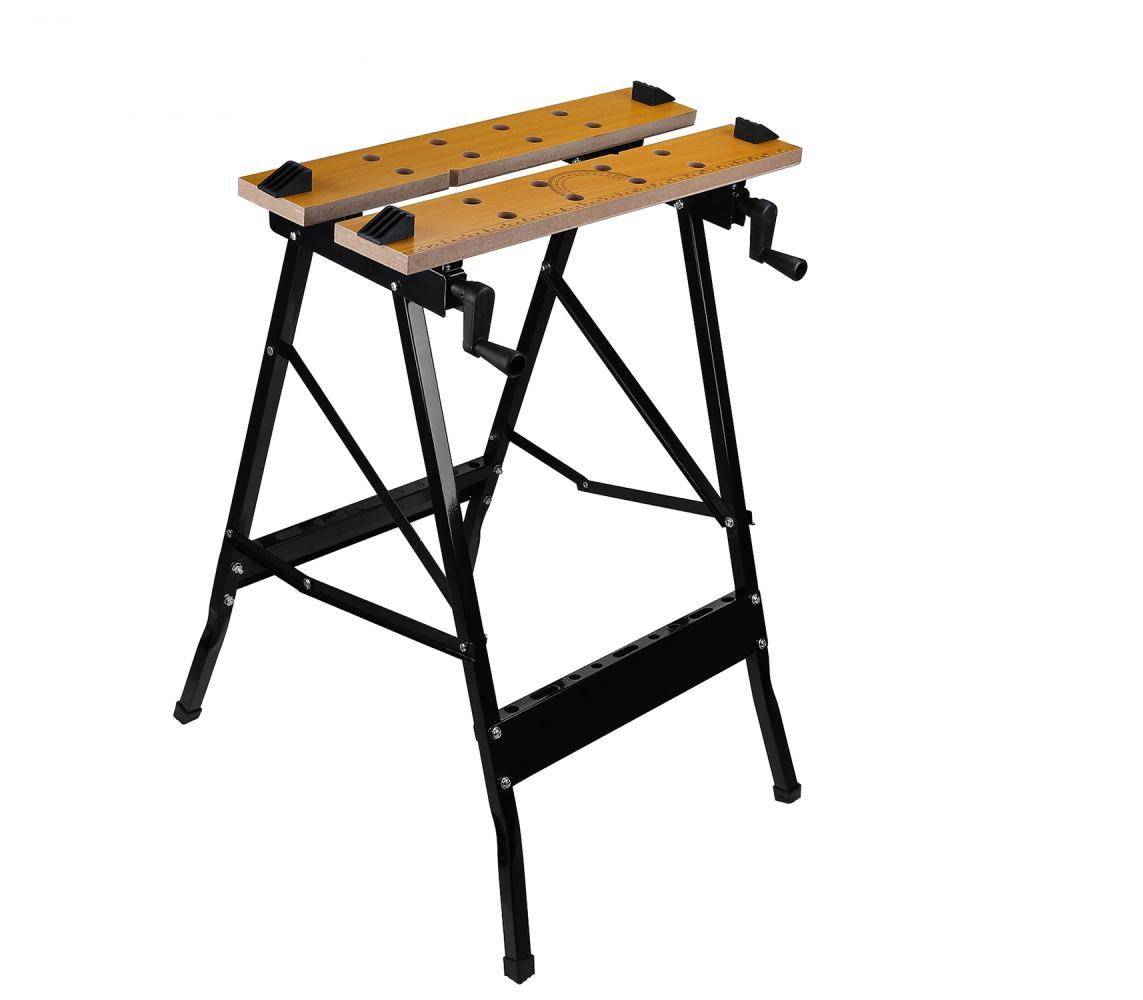

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

Рост, длина рук;
Является мастер левшой или правшой;
Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.
Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

Оптимальный вариант – наборной стол из досок шириной 50-70 мм. Массивная столешница придает жесткости всей конструкции, и не прогнется под весом заготовки любого размера.

Столярные тиски

Это вообще тема отдельной статьи. Как правило, зажимы для заготовок устанавливаются по обе стороны верстака – на торцевой и на продольной.

Конструкция червячного механизма может быть металлической, чаще всего так и бывает. Но губки обязательно изготавливаются из дерева. Причем дерево должно быть мягким – чтобы не оставлять следов на заготовках.

К параллельности и качеству плоскостей тисков предъявляются не менее строгие требования, чем к основной поверхности. По мере износа губки можно менять, механизм нуждается лишь в периодическом обслуживании.

Как сделать столярные тиски самостоятельно — видео

Станина

От ее прочности и устойчивости зависит качество всей конструкции. Некоторые мастера предпочитают изготавливать основу из металла. Преимущества конструкции – не тратится много ресурсов на линейное укрепление ножек. Еще одно достоинство – высота верстака регулируется плавно, и механизм не такой сложный, как в деревянных конструкциях.

Однако истинные профессионалы считают, что сталь в столярном верстаке – чужеродный материал. Эти традиции уходят своими истоками в те времена, когда умельцы собирали деревянные срубы без единого гвоздя.

Технологическая прорезь посредине рабочей поверхности

Она не должна ухудшать жесткость конструкции, но без нее верстак теряет часть функционала. При наличии электрического лобзика с небольшой глубиной погружения ножовочного полотна – паз не обязательно делать сквозным. Если толщина столешницы позволяет, нижняя плоскость может быть сплошной.

Симметрично расположенные отверстия на поверхности стола.
В них устанавливаются упоры, при помощи которых можно фиксировать заготовки разных размеров. Целесообразно аналогичными отверстиями оснастить губки столярных тисков.

Пошаговая инструкция по изготовлению верстака

Чертежи с размерами приводить бессмысленно. Каждый мастер самостоятельно определяет особенности конструкции. Однако типовые размеры столярного верстака для стационарного использования, следующие: длина 1500 мм – 2000 мм, ширина 700 мм – 1200 мм.

Высота верстака определяется мастером, с учетом своих физических данных. Возможность регулировки высоты, безусловно, добавляет универсальности, но снижает прочность изделия.

Сборка начинается с ножек. Материалом может послужить практически любое дерево – даже хвойных пород.

Опорные брусья, как и остальные элементы станины – лучше выполнить из двух половинок, соединенных между собой клеем и шурупами. Получается аналог клееного бруса для финских домиков. Половинки необходимо склеивать в противоток волокон. В этом случае, дерево никогда не поведет по причине изменения влажности.

Сборка вертикальных и горизонтальных элементов выполняется «шип в паз». Достаточно качественного клея по дереву, металлические нормали излишни. Главное – качественная подгонка соединения.

Перед соединением на внешних половинках ножек выпиливаются пазы для шлицевого соединения с горизонтальными перемычками. Соединение выполняется по принципу «ласточкин хвост».

Причем даже современные мастера столярного дела используют хитрость, применявшуюся издревле при изготовлении деревянной мебели. Шлицевое соединения замыкается клином.

Это дает возможность в любой момент «подтянуть» разболтавшуюся конструкцию.

Торцевые рамки из ножек с перемычками должны сохранять вертикальность во время всего процесса сборки. В старые времена ножки прикапывали в грунт, для временной фиксации. После окончательной сборки конструкция извлекалась из земли.

Есть много способов закрепить компоненты при сборке. При проектировании также важно правильно выпилить «ласточкины хвосты» пазов для горизонтальных перемычек.

По такому же принципу монтируются верхние горизонтальные перемычки. Их крепление не нуждается в расклинивании, поскольку эти элементы конструкции являются вспомогательными.

Тем не менее, без параллельно установленных верхних брусков жесткости, конструкция получится неустойчивой. При плотной подгонке, верхние перемычки просто садятся на клей.

На нижние брусья укладывается помост из досок. Он не несет силовой нагрузки, а просто является полкой для хранения заготовок.

Аналогичная конструкция строится и на верхних горизонтальных перемычках. Причем в этой нише, при желании можно устроить ящики для различного столярного инструмента.

Можно закрепить доски шурупами, но это необязательно. Как мы говорили раннее – дерево не любит избытка металла. Если вы все же решили применить болтовое или шпилечное соединения – гайки и головки болтов обязательно утапливаются заподлицо.

На верхние горизонтальные поперечины станины укладываем столешницу. Ее целесообразно собрать заранее. Конструкция клееная, с усилением при помощи длинных саморезов из оцинкованной или черненой стали.

ВАЖНО! Никаких коррозирующих элементов в конструкции быть не должно. При появлении ржавчины, металл разбухает, и на ровных поверхностях могут появиться выпуклости.

В середине стола, по продольной оси, располагается технологический паз для пропилов. В предложенной конструкции он достаточно широкий, но не сплошной.

Для жесткости конструкции, через равные промежутки установлены силовые поперечины на уровне плоскости верстака. Если вы будете делать такую же конструкцию – не забывайте о поперечинах при расшивке заготовок.

В образовавшиеся ниши можно уложить сменные донышки. В них во время сборочных работ (имеется ввиду изделие, а не верстак) можно укладывать нормали и фурнитуру.

После окончательной сборки про помощи уровня, или иных приспособлений, тщательно выверяется соответствие размеров, углов наклона и параллельности плоскостей.

Последний этап – установка на заранее подготовленные места, столярных тисков. Конструкция должна позволять демонтировать их при необходимости. Иногда нужна просто ровная поверхность с доступом к детали на 360°, без торчащих вокруг стола приспособлений.

Стоит ли говорить о том, что столярный верстак, установленный возле стены наполовину менее функционален. По возможности мастер должен иметь возможность не только обойти стол вокруг – а и залезть на него с ногами для выполнения работ на заготовке.

ВАЖНО! После того, как верстак окончательно просохнет и «усядется», необходимо отшлифовать поверхность. Принцип тот же, как у циклевки паркета. Только допуски измеряются миллиметрами.

Поверхность можно и нужно покрывать столярным лаком. Только он должен быть матовым, и ни в коем случае не образовывать слой на поверхности. Непокрытая поверхность, из какого бы материала ее не делали – быстрее изнашивается.

Видео, как сделать столярный верстак дома в ограниченном пространстве

Простой столярный верстачок из подручных средств

About sposport

View all posts by sposport

Складной верстак чертеж

Итак, наконец то изготовил в свою мастерскую парочку складных верстаков, которые теперь в значительной мере экономят свободное место в моей маленькой мастерской. Идею я почерпнул с интернета, но все чертежи отрисовал самостоятельно под свои нужды и размеры.

В принципе на основании последующих моих описаний вы сможете собрать такой верстак самостоятельно, достаточно приложить свою голову и руки. Но если вам лень, то я могу предоставить вам материалы по которым работал сам (чертеж, деталировку, пропорции и размеры). Это позволит вам сэкономить время и силы. Стоимость пакета 300 руб — по сути — не деньги, но насколько вы цените свое время решать вам.

Сначала собрал короб-основание. Все стыки в дополнение к конфирматам промазывал столярным клеем.

Дно сплошное, к нему крепятся две боковые стенки, задняя и внутреннее ребро.

Вырезаем полоски для стоек. Примеряем их к боковым стенкам несущего короба.

Попарно промазываем их клеем, который желательно равномерно распределить по склеиваемой поверхности

Стянув струбцинами согласно размерам, полученным в результате примерки, фиксируем их саморезами. Излишки выдавленного клея вытираем тряпкой.

Нарезаем полоски такой же ширины но более короткие, являющиеся ответными планками, крепящимися на несущей раме столешницы. НА всех заготовках с помощью точильного камня разметил скругление края и центральные отверстия.

Лобзиком грубо опилил эту окружность с припуском в пару миллиметров.

Затем, используя ленточную шлифмашинку, доводим форму до разметочных линий.

Получаются вот такие детали.

Сверлим центральные отверстия в стойках и ответных деталях

Промазав место соединения клеем, притягиваем их саморезами по центру несущего короба.

Делаем это симметрично, в результате получая вот такую конструкцию.

К дну несущего короба крепим поворотные колеса от системы Joker, используя закладные гайки М10 — они самые дешевые, но вариант, как показала практика, не самый лучший. Надо было ставить колеса с фиксаторами.

Чтобы вставить внутрь несущего короба выдвижной ящик, дополнительными проставками добавил толщину боковых стенок до вертикальных стоек. Переходим к изготовлению откидных ног. Аналогичным образом режем полоски и торцуем их на торцовочной пиле. Точно так же размечаем скругления и центра.

Склеиваем и стягиваем саморезами изготовленные детали

После этого собранные ноги доводим до формы на ЛШМ.

Точно так же с применением клея собираем на конфирматы подстолье.

Клеим изнутри ответные части опор.

Пробно ставим опоры,фиксируя их на болты и подгоняя финальные размеры по месту

Производим пробную сборку и тесты трансформации.

После этого я зашлифовал все видимые поверхности

Дополнительно усилил вертикальные несущие стойки еще парой деталек которые подшлифовал по месту.

Заменил простые болты мебельными с круглыми шляпками, отсутствием резьбы под шляпкой и квадратным основанием. Проложив под гайку (с защитой от раскручивания) шайбу, вновь собираем конструкцию.

В торцевой части выбрал фрезером пару окошек под мелочевку. Их можно сделать в любом месте.

Сверху я поставил вкладную столешницу, изготовленную из своего прежнего верстака. Пока получалось вот так.

Следующий этап — установка синхронизирующих деталей. Они позволяют при трансформации складывать/раскладывать ноги синхронно с несущей опорой.

Для того, чтобы они не упирались в болты, выбрал в этих перемычках ниши фрезой Форстнера.

В результате получилось вот так. Можно на эти детали положить дополнительную полку — простой верстак с ней использовать значительно удобнее. Но у меня верстак не простой, поэтому идем дальше. Я не стал останавливаться на дополнительных компонентах, как выдвижных ящиках, крышках и пр. Скажу по секрету, я их до сих пор не доделал ))), поэтому показываю только несущие конструкции.

В сложенном состоянии верстак выглядит вот так. Между переднима (складными опорами) необходимо поставить еще по царге, в противном случае стол не очень устойчив и ноги опускаются не синхронно, что делает возможным заклинивания.

В разложенном же так: Столешница с дыркой служит для усиления.

К ней потом сверху крепится еще одна столешница, превышающая размеры подстолья. В нее я впоследствии смонтировал фрезер и настольную циркулярную пилу (об этом я расскажу отдельно).

После всех манипуляций у меня получился вот такой подвижный комбайн, который при необходимости можно легко сложить и убрать в угол.

По этому же принципу собрал еще один верстак — сборочный — он располагается на переднем плане. Столегница в нем выполнена из 26 мм ЛДСП.

Верстаки потихоньку дорабатываются. Сборочный так уже полностью закончен (хотя в нем еще предполагаю сделать отверстия под струбцины и немного сменного оборудования).. В результате мастерская пока приняла вот такой вид.

Работы по оптимизации продолжаются. Но промежуточным результатом я уже очень доволен.

Как сделать верстак своими руками

Для любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Действительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.

Какие верстаки бывают

Верстак — это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.

Верстак своими руками видео:

About sposportView all posts by sposportСкладной верстак чертежИтак, наконец то изготовил в свою мастерскую парочку складных верстаков, которые теперь в значительной мере экономят свободное место в моей маленькой мастерской. Идею я почерпнул с интернета, но все чертежи отрисовал самостоятельно под свои нужды и размеры.

В принципе на основании последующих моих описаний вы сможете собрать такой верстак самостоятельно, достаточно приложить свою голову и руки. Но если вам лень, то я могу предоставить вам материалы по которым работал сам (чертеж, деталировку, пропорции и размеры). Это позволит вам сэкономить время и силы. Стоимость пакета 300 руб — по сути — не деньги, но насколько вы цените свое время решать вам.

Перейду к традиционному для «золотых рук» подробному описанию процесса изготовления. В качестве материала для будущего своего верстака я выбрал 15 мм березовую фанеру, запасы которой у меня были достаточно приличные. С помощью своей погружной пилы с шиной нарезал деталей необходимого размера.Сначала собрал короб-основание. Все стыки в дополнение к конфирматам промазывал столярным клеем.Дно сплошное, к нему крепятся две боковые стенки, задняя и внутреннее ребро.Вырезаем полоски для стоек. Примеряем их к боковым стенкам несущего короба.Попарно промазываем их клеем, который желательно равномерно распределить по склеиваемой поверхностиСтянув струбцинами согласно размерам, полученным в результате примерки, фиксируем их саморезами. Излишки выдавленного клея вытираем тряпкой.Нарезаем полоски такой же ширины но более короткие, являющиеся ответными планками, крепящимися на несущей раме столешницы. НА всех заготовках с помощью точильного камня разметил скругление края и центральные отверстия.Лобзиком грубо опилил эту окружность с припуском в пару миллиметров.Затем, используя ленточную шлифмашинку, доводим форму до разметочных линий. Получаются вот такие детали.
Сверлим центральные отверстия в стойках и ответных деталяхПромазав место соединения клеем, притягиваем их саморезами по центру несущего короба.Делаем это симметрично, в результате получая вот такую конструкцию.К дну несущего короба крепим поворотные колеса от системы Joker, используя закладные гайки М10 — они самые дешевые, но вариант, как показала практика, не самый лучший. Надо было ставить колеса с фиксаторами.Чтобы вставить внутрь несущего короба выдвижной ящик, дополнительными проставками добавил толщину боковых стенок до вертикальных стоек. Переходим к изготовлению откидных ног. Аналогичным образом режем полоски и торцуем их на торцовочной пиле. Точно так же размечаем скругления и центра.
Склеиваем и стягиваем саморезами изготовленные деталиПосле этого собранные ноги доводим до формы на ЛШМ.Точно так же с применением клея собираем на конфирматы подстолье.Клеим изнутри ответные части опор.Пробно ставим опоры,фиксируя их на болты и подгоняя финальные размеры по местуПроизводим пробную сборку и тесты трансформации.После этого я зашлифовал все видимые поверхностиДополнительно усилил вертикальные несущие стойки еще парой деталек которые подшлифовал по месту. Заменил простые болты мебельными с круглыми шляпками, отсутствием резьбы под шляпкой и квадратным основанием. Проложив под гайку (с защитой от раскручивания) шайбу, вновь собираем конструкцию. В торцевой части выбрал фрезером пару окошек под мелочевку. Их можно сделать в любом месте.Сверху я поставил вкладную столешницу, изготовленную из своего прежнего верстака. Пока получалось вот так.Следующий этап — установка синхронизирующих деталей. Они позволяют при трансформации складывать/раскладывать ноги синхронно с несущей опорой.Для того, чтобы они не упирались в болты, выбрал в этих перемычках ниши фрезой Форстнера.В результате получилось вот так. Можно на эти детали положить дополнительную полку — простой верстак с ней использовать значительно удобнее. Но у меня верстак не простой, поэтому идем дальше. Я не стал останавливаться на дополнительных компонентах, как выдвижных ящиках, крышках и пр. Скажу по секрету, я их до сих пор не доделал ))), поэтому показываю только несущие конструкции.В сложенном состоянии верстак выглядит вот так. Между переднима (складными опорами) необходимо поставить еще по царге, в противном случае стол не очень устойчив и ноги опускаются не синхронно, что делает возможным заклинивания.

В разложенном же так: Столешница с дыркой служит для усиления.
К ней потом сверху крепится еще одна столешница, превышающая размеры подстолья. В нее я впоследствии смонтировал фрезер и настольную циркулярную пилу (об этом я расскажу отдельно).После всех манипуляций у меня получился вот такой подвижный комбайн, который при необходимости можно легко сложить и убрать в угол.По этому же принципу собрал еще один верстак — сборочный — он располагается на переднем плане. Столегница в нем выполнена из 26 мм ЛДСП.Верстаки потихоньку дорабатываются. Сборочный так уже полностью закончен (хотя в нем еще предполагаю сделать отверстия под струбцины и немного сменного оборудования).. В результате мастерская пока приняла вот такой вид.Работы по оптимизации продолжаются. Но промежуточным результатом я уже очень доволен.Как сделать верстак своими рукамиДля любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.ВконтактеОдноклассникиFacebookTwitterМой мирДействительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.Какие верстаки бываютВерстак — это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.Верстак своими руками видео:

Столярный верстак

Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.

Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.

Обратите внимание!

В первую очередь это должны быть тиски, расположенные в передней части и использующиеся для фиксации деталей.

В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.

На фото столярный верстак своими руками

Слесарный верстак

Слесарный верстак более мощное сооружение. Оно имеет металлический каркас, на который укладывается деревянная крышка толщиной до 6 см и покрытая железным листом. Крышка окантована трехсторонним бортом и на ней, в большинстве случаев, устанавливаются слесарные тиски. Столешница на таких верстаках делается мощной, чтобы она могла выдерживать высокие ударные нагрузки, в том числе и кувалды.

Материал выбирается по желанию, но наиболее популярный МДФ с оцинковкой, которая позволяет защищать столешницу от влияния агрессивной среды, такой как бензин, масла или растворители. Кроме того, такая столешница легко чистится от загрязнений. Слесарный верстак оснащен несколькими выдвигающимися ящиками для складывания инструмента.

На фото слесарный верстак своими руками

Это интересно! Делаем шкаф-купе из гипсокартона своими руками: чертежи с размерами и подробная видеоинструкция

Плотницкий верстак

Еще одним видом таких конструкций является верстак плотника. Это рабочее место предназначено для обработки досок и имеет размеры, значительно превышающие два предыдущих варианта. Его габариты имеют длину до 6 м и ширину 1 м. На плотницком верстаке обязательно устанавливается упор для обработки доски. Он имеет вырез в виде треугольника, для закрепления доски при помощи клиньев, и используется во время обработки ее кромок.
[rek_custom1]

Изготовление строительного верстака

Давайте разберемся, как сделать столярный верстак своими руками. Сначала надо сделать каркас из брусьев, а между ножками, для прочности, установить перемычку и царгу (соединительный элемент, скрепляющий конструкцию). Желательно чтобы они располагались на расстоянии около 45 см от пола. Монтаж каркаса верстака происходит в таком порядке. Сначала нужно осуществить подготовку пазов, затем собираем конструкцию и промазываем точки соединения клеем. Окончательный крепеж проводим с помощью струбцин.

На фото верстак плотника

Это интересно! Трубогиб для медных труб: 4 разновидности и самостоятельное изготовление

Столешница для верстака

Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.

Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.

Установка тисков и создание упоров

После того как мы установили столешницу, нужно монтировать на них тиски. Для этого, на рабочей поверхности надо вырезать углубление, чтобы можно было поставить вертикальную пластину в одной плоскости со столешницей. Ставим тиски в место, где они будут стоять в будущем, желательно чтобы это был не угол, и делаем наметку для сверления. Затем прикручиваем гайками.

Обратите внимание!

Упоры можно приобрести в магазине, а можно сделать самостоятельно.

Тогда посоветуем сделать их прямоугольной формы с возможностью регулировки по высоте. Отверстия под упоры желательно производить на длину 50% от хода тисков. При таком раскладе вы сможете хорошо зафиксировать разные заготовки. Видео-инструкцию по изготовлению верстака можно посмотреть в нашей статье.

Деревянный верстак

Это интересно! Делаем угловой шкаф на кухню своими руками: от проекта до результата

Изготовление слесарного верстака

Давайте рассмотрим, как можно сделать слесарный верстак своими руками.

Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.
Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в компьютерных столах. Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.

Складной верстак

Есть еще одна разновидность верстаков, которые применяются как для столярных, так и слесарных работ. Это складной верстак. Он очень удобен при отсутствии лишней площади в помещении. Поработав на нем, его всегда можно сложить и поставить в угол для ожидания следующей работы. Кроме того, его можно в сложенном состоянии перевести на дачу. Такой верстак состоит из двух частей: съемной верстачной доски и складного стола. Он обычно изготавливается меньших размеров, чем стационарный стол.

Это интересно! Обратный молоток: рассматриваем принцип работы и делаем инструмент своими руками

Верстак своими руками видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Складной верстак DIY (бесплатные планы)

Создайте складной верстак с помощью этих бесплатных чертежей! Этот прочный складной верстак легко собрать с помощью простых инструментов. Прекрасно подойдет для мастерской, гаража или сарая.

Складной верстак для самостоятельного изготовления

Этот складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской. Складная компактная конструкция позволяет легко устанавливать, когда мы готовы к работе, и складывать, когда все будет готово.Он разборный, поэтому мы можем перенести его из магазина во двор или в дом друга, чтобы помочь с проектом. Это легко сделать с помощью всего нескольких инструментов, таких как торцовочная пила, циркулярная пила и Kreg Jig.

Первоначально опубликовано 16 марта 2016 г. Обновлено 13 августа 2019 г.

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами.Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к тому, как сделать складной верстак DIY , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой еженедельный информационный бюллетень БЕСПЛАТНО , содержащий полезные приемы карманных отверстий , экономия места идей для мастерских , умные Советы своими руками и многое другое!

Что такое складной верстак?

Складной верстак можно установить, когда вам нужна рабочая поверхность или рабочий стол, а затем складывать, когда вы закончите работу.Складной верстак можно сравнить с прочным складным карточным столом для наших мастерских.

Связанный: Станция для торцовочной пилы DIY

Вернуться к содержанию

Зачем строить складной верстак?

Складной верстак — отличное решение для экономии места для тех, кто ограничен в пространстве. Складной верстак — отличная альтернатива традиционному верстаку, который может занять слишком много места в небольшой мастерской, навесе или гараже.Это также отлично подходит для тех, кто не имеет специальной мастерской, кто занимается своими проектами на подъездной дорожке.

Связано: 9 умных способов сделать вашу небольшую мастерскую больше

Вернуться к содержанию

Складной верстак переносной

Еще одна причина для создания складного верстака — его компактность и простота транспортировки. Ножки этого складного верстака, сделанного своими руками, в сложенном состоянии аккуратно заправляются внутрь верха.И он должен поместиться в багажнике большинства автомобилей. Кроме того, область внутри ножек обеспечивает еще больше места для хранения во время транспортировки.

Вернуться к содержанию

Надежен ли складной верстак?

Внешние углы и середина этого складного верстака «сделай сам» соприкасаются с полом, а также обеспечивают несколько точек соприкосновения с верхом, так что этот предмет определенно прочный. Я рекомендую прижимать верх к ножкам, чтобы ножки не поползли внутрь во время использования.

Связано: Подставка для электроинструментов DIY (простая и прочная)

Вернуться к содержанию

Что можно сделать со складным верстаком?

Складной верстак может выполнять многие из тех же функций, что и традиционный верстак. Мы можем использовать его как подставку для торцовочной пилы или как рабочий стол для сборки и сборки наших проектов. Складной верстак также является идеальным местом для настольного фрезерного стола.

Связанный: Тележка для верстака с откидной крышкой DIY

Часто использую как финишную станцию.Сначала я накрываю его тканью, а затем наношу слой краски или морилки. Я даже использую его за пределами своей мастерской как стол для груминга для моей собаки и как дополнительный сервировочный стол на вечеринках!

Вернуться к содержанию

Где можно использовать складной верстак?

Как я упоминал ранее, складной верстак идеально подходит для домашних мастеров с небольшой мастерской, сараем, гаражом или даже для тех, у кого нет специальной мастерской. Я часто использую свой складной верстак для наружных работ на заднем дворе.

Связанный: Мой 12 × 13 Small Woodshop Layout

Вернуться к содержанию

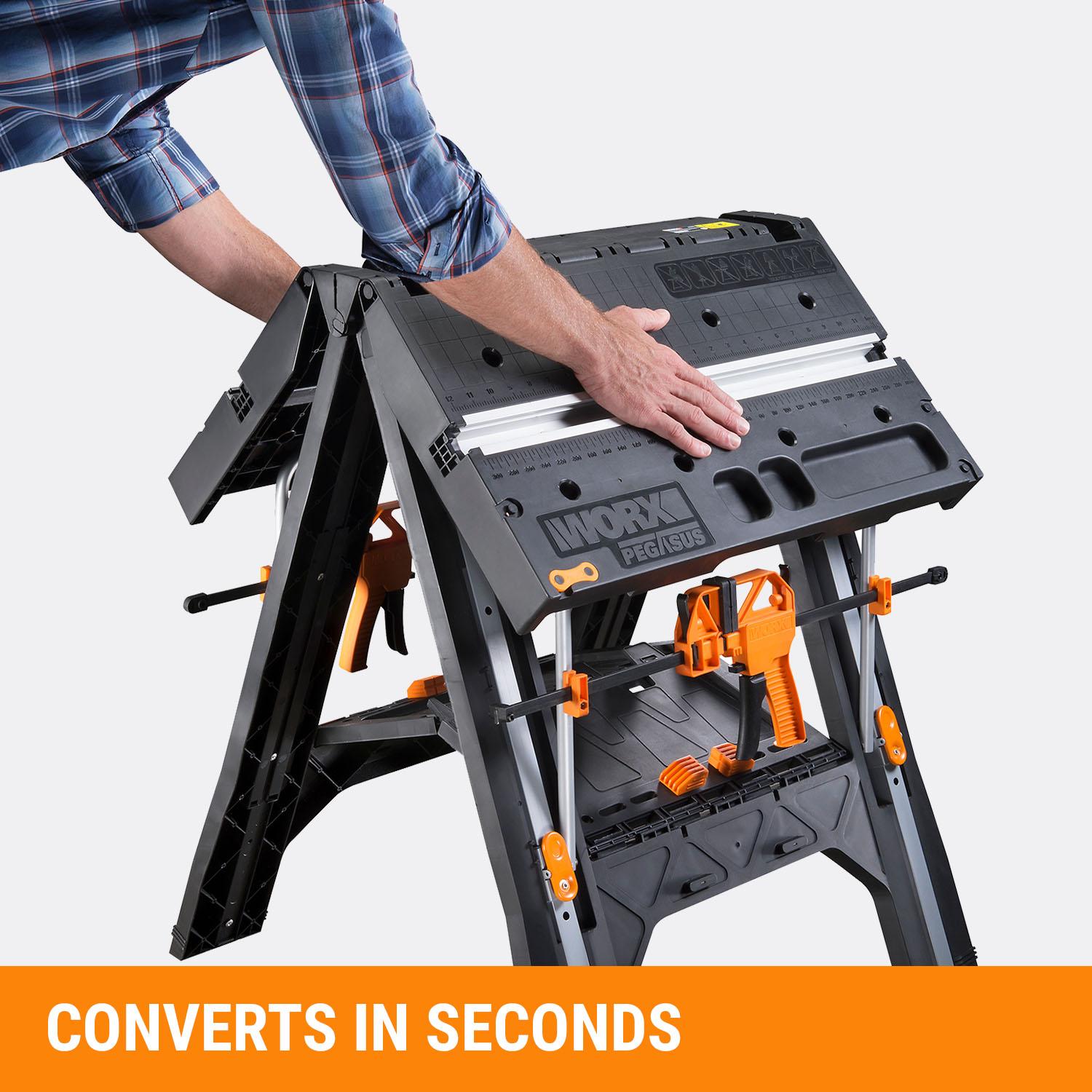

Где купить складной верстак

Складные верстаки, купленные в магазине, доступны, если у вас нет инструментов или времени на их изготовление. Вот несколько вариантов, которые вы можете купить в Интернете и отправить в мастерскую.

Вернуться к содержанию

Как собрать складной верстак своими руками

Печатный план

Получите БЕСПЛАТНЫЙ план здесь (включает подробные инструкции, измерения и бонусные советы).

Расходные материалы

Инструменты

Шаг 1. Отрежьте ножки

Отрежьте 8 кусков дерева по длине для ног.

Шаг 2. Обрежьте рельсы

Отрежьте 8 кусков дерева по длине для перил. Просверлите отверстия для карманов на концах каждой направляющей.

Связано: Как использовать джиг-приманку Kreg

Шаг 3. Соберите ножки

Я прижал обрезки дерева к нижней части каждой ножки, чтобы помочь расположить нижнюю направляющую.Нанесите клей на концы реек, прижмите к ножкам и прикрепите с помощью карманных шурупов. Повторите то же самое для остальных трех сборок ножек.

Шаг 4. Присоедините петли

Поместите две ножки в сборе на верстак и прикрепите две петли. Затем поверните ножки так, чтобы петли смотрели от вас.

Затем вставьте одну опору в сборе внизу и одну опору над набором опор, которые были повернуты. К этим ножкам прикрепите четыре петли. По завершении ножки сформируют букву «W».

Шаг 5. Обрежьте фанерный верх

Отрежьте кусок фанеры для верха.

Связано: 4 способа выполнения прямых пропилов с помощью циркулярной пилы

Шаг 6. Отрежьте боковые фартуки

Отрежьте два куска дерева по длине для боковых фартуков и просверлите отверстия в карманах на каждом конце.

Шаг 7. Отрежьте передний и задний фартуки

Отрежьте два куска дерева нужной длины для переднего и заднего фартуков.

Шаг 8. Соберите верх

Нанесите клей на концы боковых фартуков (убедитесь, что фартуки расположены так, чтобы у вас был доступ ко всем отверстиям карманов), закрепите передний и задний фартуки, вставьте верхнюю часть фанеры и прикрепите с помощью карманных винтов.

Переверните верхнюю часть в сборе и убедитесь, что верхняя часть находится на одном уровне с краями фартуков. Просверлите отверстия с зенковкой и прикрепите верхнюю часть к фартуку с помощью шурупов.

Связано: Как использовать бит зенковки

Вернуться к содержанию

Последние мысли

Создайте свой собственный складной верстак с помощью этих бесплатных планов! Этот прочный складной верстак идеально подходит для мастерской, гаража или сарая.Также его можно использовать как сервировочный столик на вечеринках или как стол для ухода за собакой!

Получите бесплатный тариф (включая подробные инструкции и измерения) прямо сейчас!

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

Рекомендовано для вас

Прикрепите его для последующего использования

42.652579-73.756232

Складной верстак | Ана Уайт

Строительные проекты очень похожи на приготовление еды. Если у вас есть кухня и основные инструменты, все возможно. Но если вы готовите на земле, без ваших приборов, посуды и ножей, хранящихся в случайных местах в вашем доме, создать что-либо практически невозможно.

То же самое и со строительными проектами. Вам нужен специальный рабочий центр со всеми инструментами в одном месте. Поэтому, когда вы хотите работать над проектом, вы точно знаете, где все находится, и у вас есть рабочее пространство, чистое и готовое для вашего творчества.

Но что, если у вас мало места? Я только что вернулся из визита к сестре, и мы смогли создать складной верстак, который вмещает все необходимые инструменты на площади всего 4 квадратных фута, но он раскладывается до поверхности стола 12 квадратных футов.

Он узкий, поэтому вы можете поставить его у стены гаража и при этом легко обойти его.

Вы также можете хранить складной верстак с инструментами наружу — так что доступ к дрели или ручным инструментам всегда будет легким.

Для использования просто откатите верстак, заблокируйте ролики и сложите столешницу. Столешница — это просто кусок фанеры толщиной 3/4 дюйма стандартного размера 4 x 2 дюйма (резка не требуется).

Простая конструкция позволяет легко крепить к фанере.

Хранение и инструменты очень доступны, когда верстак используется.

Мы добавили ящик для мелких инструментов и организации винтов, но инструменты не являются обязательными.

Этот складной верстак идеально подходит для тех, кто хочет работать над разовыми проектами, не имеет много места и хочет, чтобы все свои инструменты были в порядке.

Видеоурок по складному верстаку

Мы сняли этот процесс сборки, это довольно простая сборка. Посмотрите учебник, чтобы получить множество советов и приемов

Планы складных верстаков

Планы на складной верстак следующие. Если вы строите, поделитесь постом, нам нравится видеть, как получаются ваши проекты.

Рабочие скамейки своими руками — идеи для экономии места для гаража

Несмотря на то, что мы всю жизнь увлекались своими руками, мы часто бываем шокированы тем, насколько часто бывает полезным… ну, удобно! Например, недавно мы решили, что пришло время вывести из эксплуатации старый гаражный верстак, который мы унаследовали много лет назад, когда мы впервые начали заниматься деревообработкой, и вместо того, чтобы покупать новый, мы решили сделать его самостоятельно. Вот почему мы охотимся по всему Интернету за идеями и вдохновением.

На всякий случай, если вам нравится идея создания собственного рабочего места так же, как и нам, а то и больше, вот 15 лучших ресурсов, дизайнов и руководств, которые мы нашли в нашем поиске!

1. Верстак настенный складной

Вы действительно немного ограничены в пространстве в комнате, с которой вам нужно работать, поэтому вы ищете творческий способ обойти это? В таком случае мы могли бы сразу найти для вас лучшую идею! Узнайте, как Вилкердос сделал этот простой верстак с плоской поверхностью, который не только складывается, но и крепится на стене, чтобы полностью освободить пространство на полу, когда он не используется.

2. Верстак складной с ящиком

На всякий случай, если вам понравилась идея сделать верстак, который будет складываться у вашей стены, но вам все равно нужно где-то разместить все вещи, которые вы обычно оставляли на нем, вот версия от Just Measuring Up, которая также предоставляет ты с памятью! В их руководстве показано, как добавить простой элемент прямо над местом крепления стола с несколькими небольшими лотками или ящиками для размещения инструментов и принадлежностей.

3. Верстак передвижной складной

Вас действительно заинтриговала идея иметь верстак, который можно складывать, но вам не нужен настенный? Может быть, у вас нет такого пространства на стене, с которым можно было бы поработать, или, возможно, вы действительно путешествуете со своей работой и хотели бы взять с собой столик. В любом случае, мы думаем, что вы немного лучше справитесь с чем-то вроде этого фантастического складного мобильного верстака, который шаг за шагом описан в статье «Семейный разнорабочий».

4. Верстак складной переносной «портфель»

Действительно ли вас очень интересует идея сделать складной портативный верстак, который вы действительно можете взять с собой, но вы бы предпочли тот, который немного легче переносить, когда вы тоже будете манипулировать другими вещами, поскольку вы делаете довольно путешествуете много с вашей работой? В таком случае определенно предлагает взглянуть, как Funky Junk Interiors сделали этот мобильный стол, который на самом деле складывается в своего рода деревянный портфель с металлическими ручками.

5. Скамья складная X-образная

На тот случай, если вас все еще интересует верстак в стиле складного стола, но вы немного менее опытны, чем некоторые из предыдущих структур, которые, как мы показали, вам нужны, вот очень простая идея X-frame, которую легко сделать и которая быстро и легко складывается, чтобы убрать! Получите скучные детали для измерения, резки и завинчивания прямо на Wood Archivist.

6. Верстак на колесах

, когда мы начали говорить о концепции создания движущихся верстаков, вас это очень заинтересовало, но только потому, что вы хотели бы иметь возможность перемещать свою рабочую поверхность по комнате, в которой вы планируете держать ее, а не за ее пределы. так ты можешь путешествовать с ним? Тогда мы определенно предлагаем посмотреть, как Dream Design DIY сделал этот простой плоский верх с колесами, которые позволяют легко перемещать его с места на место по мере необходимости.

7. Скамья складная со встроенным табуретом

Вы действительно настолько заинтригованы идеей складной переносной скамейки, что невольно задаетесь вопросом, сколько полноценного рабочего места вы можете создать таким образом, чтобы брать вещи с собой в дорогу было еще проще? Тогда мы думаем, что вы действительно получите удовольствие от того, как Wood Archivist сделал складной верстак, у которого на самом деле есть встроенный табурет, прикрепленный сбоку, который также складывается и складывается, когда вы все это ломаете!

8.Верстак гаражный с ящиком для переноски

Не . Каждый рабочий стол , который вы собираетесь сделать, будет складным или мобильным, конечно, так что вот идея рабочего места с хранилищем, которое лучше для тех, у кого есть определенное место и кто хотел бы оставаться на месте! Мы обожаем то, как Pratt Family построили простую рабочую поверхность со стратегически установленными светильниками и перфорированной доской для подвесного хранения инструментов. Нам также очень нравится карнизный желоб, установленный спереди в качестве уловки!

9.Стол выравнивающий

На тот случай, если вы еще не закончили рассмотрение столешниц, которые можно сжимать и хранить отдельно, вот одна, которая на самом деле сглаживается вниз, а не складывается сама по себе! Это немного упрощает изготовление и хранение, если вы планируете хранить его дома, но при этом иметь возможность убирать его, когда вам нужно. Получите полную информацию о том, как создать свой собственный на Wood Archivist.

10. Верстак индивидуальный с ящиками

Вы на самом деле все еще думаете о том, насколько вам нравится идея сделать свой собственный постоянный рабочий стол, но вы просто не можете выбирать между различными функциями, которые вам нравятся больше всего, при прокрутке? Тогда, возможно, вам больше понравится эта идея от Jeck Bench, в которой есть комбинация нескольких! Нам нравится, как они построили постоянный полноразмерный стол, но с колесами для удобства передвижения и целой сеткой ящиков, обеспечивающих всевозможные места для хранения.

11. Верстак из переработанных отходов

Если вы собираетесь потратить все время и усилия, чтобы с нуля сделать себе замечательно прочный домашний верстак, не могли бы вы использовать эту концепцию как возможность также немного переработать? В таком случае мы думаем, что эта фантастическая идея от InTylerable Productions по изготовлению столешницы полностью из металлолома и вторичной древесины может быть прямо в вашем переулке!

12. Верстак для горшков из поддонов

Гаражные и столярные гаражные верстаки — не единственное, что вы можете сделать для своего дома! Мы также большие поклонники этой идеи от BHG по переработке деревянных поддонов для изготовления горшечного верстака, который является идеальным местом для работы с зеленью, если вы заядлый садовник или даже просто немного разбираетесь в зелени. !

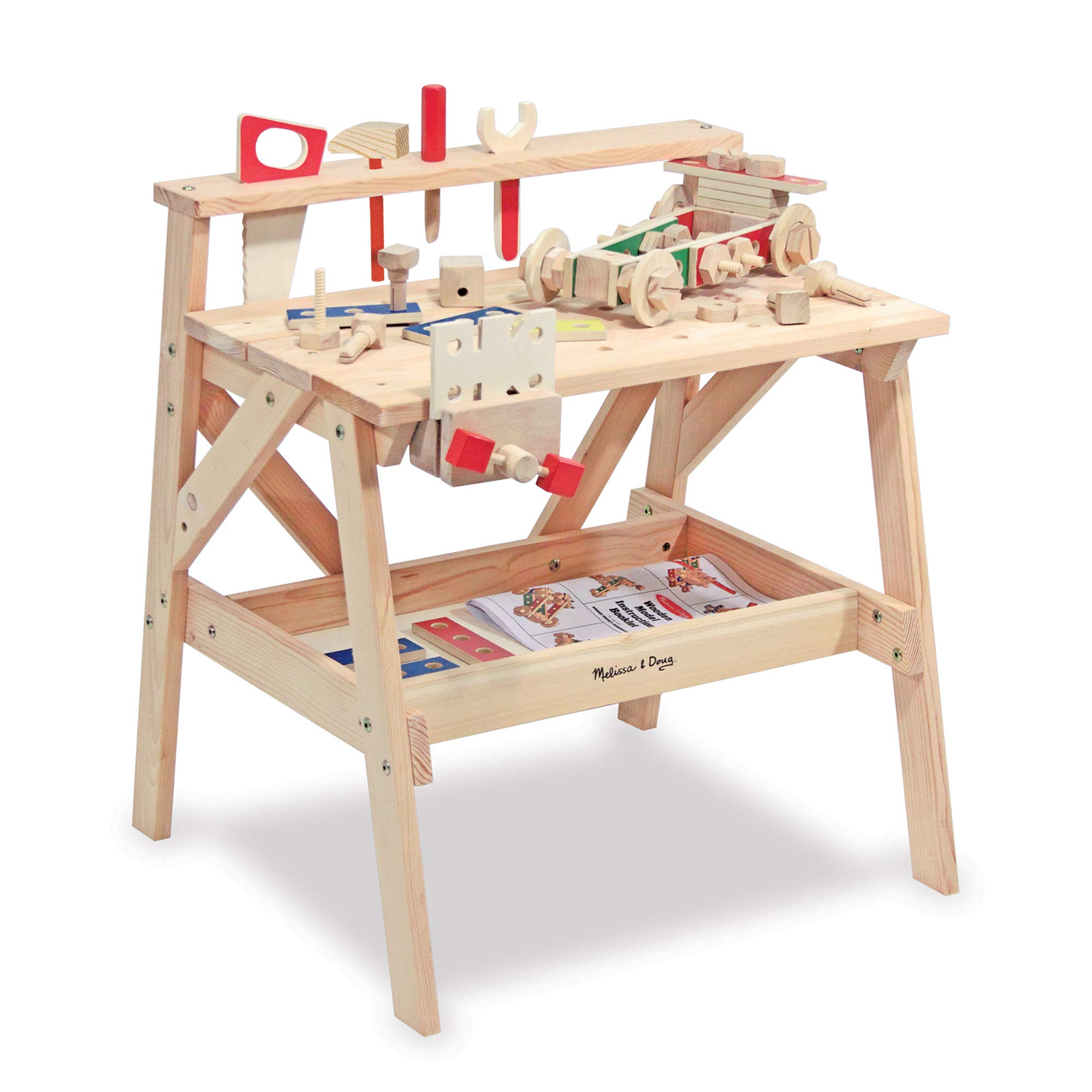

13.Верстак детский

Вы действительно так увлекаетесь обработкой дерева и используете свои инструменты для всех видов вещей ручной работы, что, кажется, передали эту любовь своим детям? Тогда, возможно, им тоже понравится собственный верстак, чтобы они могли учиться и практиковать свои техники в юном возрасте! Получите полную информацию о том, как сделать этот аутентичный и полностью функциональный, но размером с ребенка, верстак из Frugal Fun 4 Boys and Girls.

14. Верстак детский с ящиком для переноски

На случай, если вы, , заинтересованы в том, чтобы сделать ваших детей верстаком, но вы знаете, что у них уже есть довольно много инструментов и принадлежностей, и вы действительно хотите, чтобы они содержали свое пространство в порядке, вот фантастическая миниатюрная версия верстак для хранения пегборда, который вы видели ранее в нашем списке! Fix This, Build That показывает, как это делается в полном объеме.

15. Верстак настольной пилы

Достаточно ли у вас опыта в области деревообработки и вам нужно место для установки более мощных электроинструментов, например настольной пилы? Тогда вы просто можете быть идеальным человеком, чтобы попробовать этот фантастический верстак, в котором действительно есть место для настольной пилы, встроенной в его структуру! Toolbox Divas здесь, чтобы помочь вам в этом.

Знаете ли вы другого энтузиаста DIY, которому нравится идея сделать свой собственный верстак, но которому нужна небольшая помощь и руководство? Поделитесь с ними этой записью, чтобы они могли помочь!

Складной верстак DIY — Wilker Do’s

Одна из моих любимых вещей в моем магазине — складной верстак.Мне нравится иметь возможность складывать его, когда это необходимо, но затем снова засовывать в стену, когда это не так. Если вы хотите построить свой собственный, у меня есть набор планов! Планы включают список материалов, список вырезов и все размеры.

Довольно аккуратно, да? Теперь, конечно, все это можно настроить в соответствии с вашим пространством, но ниже я расскажу, как я его построил. С небольшим количеством краски его можно легко разместить внутри дома, а также в качестве ремесленного стола.

1) Первое, что я сделал, это поискал в магазине лист фанеры толщиной 3/4 дюйма. Затем я измерил с трех сторон…. Слева, справа и сверху…. Затем нарисовал прямую линию, используя квадрат в рамке. Примечание: Я создаю этот выступ, чтобы в будущем было место для зажимов.

2) Затем я взял несколько штук 2х4 и сначала отрезал их по размеру, а затем использовал карманное приспособление Kreg для просверливания отверстий в карманах. Примечание: Убедитесь, что вы покупаете / используете прямые 2×4, иначе эта простая сборка доставит вам массу проблем.

3) Я закончил и начал использовать отверстия в карманах, чтобы прикрепить все. Я начал с соединения углов спины и боков. Затем вкрутил первое отверстие в кармане с правой стороны, затем в первое слева…. Убедившись, что 2 × 4 совпадает с моей карандашной линией, которую я нарисовал ранее.

4) Затем я вырезал еще 2 × 4, чтобы сделать скобу на стене. Пока я занимался этим, я также уменьшил размер петли пианино. Примечание: , чтобы разрезать петлю, отметьте ее острием, затем сложите в сложенном положении и используйте ножовку.Я засунул свой в тиски, но если у вас его нет, используйте зажим, чтобы закрепить его на верстаке.

5) Чтобы прикрепить его к стене, я сначала провел прямую линию (используя уровень). Затем обнаружил и пометил мои шпильки. (Я рекомендую устройство для поиска стоек Franklin Pro Sensor). Я выяснил, где на стене я хотел бы установить скобу, а затем перенес положение стойки на мою доску. Примечание: Я предварительно просверлил отверстия, чтобы упростить задачу.

6) Мне удалось установить столешницу на место, а затем приступить к установке петли.

7) Дальше начал делать ножки. Сначала я отрезал две части 2х4, затем уменьшился на 1 1/2 дюйма и сделал отметку. Я взял небольшую банку с краской той же ширины, что и 2х4, и обвел вокруг нее, чтобы получился полукруг. Вы можете использовать компас или что-нибудь еще круглого и такого же размера. Я срезал углы лобзиком.

8) Затем перенес их на мой сверлильный станок и просверлил отверстие в центре линии, которую я нарисовал на последнем этапе. Примечание: Если у вас нет сверлильного станка, используйте обычную дрель.

9) Кроме того, прежде чем двигаться дальше, я просверлил два отверстия в карманах, которые позже будут использоваться для крепления стопорного блока.

10) Я взял ножки и сначала зажал их на месте, а затем просверлил отверстие в детали рамы. Затем я использовал шестигранный болт с шайбой, затем шайбу и нейлоновую контргайку. Затяните и повторите с другой стороны. Примечание: перед тем, как прикрепить ножки, убедитесь, что отверстия в карманах смотрят в правильном направлении!

11) Если бы вы остановились на этом, вам пришлось бы вручную складывать ножки каждый раз.С добавлением стопорного блока вам просто нужно отодвинуть его от стены, и ножки каждый раз останавливаются в одном и том же положении. Чтобы добавить стопорный блок, я сначала вырезал 2 × 4, затем вытащил верстак и убедился, что ножки вертикальные (используя уровень). Затем я зажал и прикрутил 2 × 4, используя те карманы, которые просверлил в ногах.

12) Осталось только прикрепить защелку. У меня не было одного под рукой, поэтому я вырезал два куска и просверлил их на стене.

И вот мы.:) Очень простой, но очень функциональный складной верстак. К тому же это дешево! несколько 2х4, кусок 3/4 дюйма и петля. Вы сможете сделать это примерно за 20 долларов… даже дешевле, если у вас уже лежат обрывки.

Надеюсь, это кому-нибудь поможет. Не забывайте, что у меня есть набор планов! Если вы его построите, я хотел бы увидеть фотографии и услышать о вашем опыте.

Если вам понравился этот проект и вы хотите быть в курсе того, что я создаю, то обязательно подпишитесь на мою электронную рассылку, и вы получите электронное письмо, когда я опубликую что-то новое.До скорого!

* Раскрытие информации: некоторые ссылки в этом письме являются партнерскими ссылками, что означает, что я могу получить комиссию, если вы сделаете покупку. Спасибо за вашу поддержку!

51 Бесплатные планы портативных верстаков «Сделай сам» для начала работы с деревом

Верстак — это центр вашего столярного цеха. Помимо удобной мебели для работы, верстак также обеспечивает безопасность и является надежным основанием подходящей высоты для многих приспособлений.

Может быть, вы только начинаете свое домашнее путешествие и вам нужен верстак, или, может быть, у вас просто есть веская причина, по которой вы хотите построить его самостоятельно, вы должны знать, что вы не одиноки.

Множество мастеров своими руками построили разные верстаки на протяжении многих лет, а некоторые даже решили выложить свои планы в Интернете. Ниже приводится список этих удивительных планов верстаков, которые мы собрали, чтобы вдохновить вас на создание собственной скамейки.

1.Универсальный верстак с соединителями для стяжки Учебное пособие

Вы можете либо следовать пошаговому руководству здесь, либо смотреть видео, если вы любитель видео. Этот верстак своими руками простой и аккуратный, он поставляется с соединителем для стяжек Simpson, который удерживает углы скамейки на месте и удерживает ее прочной.

Материалы будут стоить около 120 долларов, включая дерево и фурнитуру. Этот верстак имеет ширину 90 дюймов, высоту 38 дюймов и глубину 24 дюйма.

Учебное пособие хорошо представлено и включает множество изображений, чтобы лучше объяснить вам процессы.Для выполнения этой работы вам потребуются пила, отвертка и клей.

Подробнее здесь

2. Ultimate Mobile Workbench DIY Tutorial

Ultimate Mobile Workbench — отличное название рабочего места, и это не шутка. Этот верстак предлагает несколько удивительных функций, которые вы оцените, если работаете в магазине с ограниченным пространством.

Он прочный, мобильный, в нем много места для полок, и вы можете отрегулировать его стол по вертикали в соответствии со своими потребностями.

Это длинное руководство с подробными инструкциями. Вам понадобятся торцовочная пила, дрель и струбцины, а также другие стандартные деревообрабатывающие инструменты. Расходные материалы обойдутся вам примерно в 150 долларов.

Подробнее здесь

3. Учебное пособие по мобильному верстаку DIY за 100 долларов

При длине 96 дюймов и ширине 48 дюймов этот рабочий стол такой же большой, как деревянные верстаки DIY. Он сделан из фанеры 2х4, предлагает много места на полках и катится на роликах.

Если вы заинтересованы в строительстве этого, вам потребуется около 100 долларов на материалы или 150 долларов, если вы хотите использовать высококачественную древесину.

Сделать каркас и добавить полки и столешницу довольно просто. Все, что вам нужно, это пила, чтобы разрезать 2х4 и лобзик, чтобы обрезать фанеру.

Подробнее здесь

4. Простой, но симпатичный верстак DIY с планами тисков

Не все должны строить одинаково. В этом верстаке для крепления каркаса используются большие винты, что придает ему неповторимый вид. Он также соединяет деревянные полоски вместе, образуя верхушку, создавая красивое и функциональное произведение искусства.

Создать такой стильный верстак — непростая задача, и вам придется решить, нужны вам тиски или нет. Столешница имеет ширину 54 дюйма и глубину 29 дюймов.

Необходимые инструменты: кондуктор, циркулярная пила, сверло и рубанок. Подробные планы верстаков DIY также доступны для загрузки в формате PDF.

Подробнее здесь

5. Простое руководство по DIY Workbench

Вот простой самодельный план верстака, который может попробовать каждый.Никаких навороченных конструкций или насадок, скамейка очень и надежная.

Вы получаете скамейку высотой 36 дюймов и шириной 72 дюйма с глубиной 24 дюйма. Чтобы собрать все, вам понадобится около 4 часов, а стоимость материалов составит около 35 долларов.

На нескольких рисунках показано, как просто построить эту таблицу с помощью 13-шагового руководства. Вам понадобится приспособление для карманного отверстия, циркулярная пила и отвертка или пистолет для гвоздей.

Подробнее здесь

6. Учебное пособие по DIY Garage Workbench

За чуть более 100 долларов вы тоже можете собрать этот складной гаражный верстак.Идея верстака — крышка верхней полки, которую можно сложить, чтобы увеличить пространство на столе, или сложить, чтобы закрыть полку и освободить место для вашей машины.

Большинство людей могут собрать этот проект, поскольку он довольно прост. Необходимые инструменты включали циркулярную пилу, дрель и лобзик.

Вы получаете 6-шаговое руководство с красивыми изображениями и диаграммами, а также загружаемый файл проекта в формате PDF со всем необходимым.

Подробнее здесь

7. Простые и портативные планы DIY Workbench

Джеймисон, Rogue Engineer показывает вам, как быстро и легко сделать верстак.Это будет стоить всего 75 долларов, и вы сделаете это менее чем за час.

Большим плюсом здесь является то, что вы используете только половину МДФ, поэтому вторая скамья будет даже дешевле, в результате чего цена двух скамеек составит всего 90 долларов.

Это 36 дюймов в высоту, 49 в ширину и 24 в глубину. Все, что вам нужно, это собрать раму, используя 2×4, затем прибить нижнюю полку и верхнюю гвоздь.

Подробнее здесь

8. Руководство для самостоятельного изготовления верстака для тяжелых условий эксплуатации

В этом руководстве показано, как создать верстак для тяжелых условий эксплуатации, который можно загружать всем, что угодно, и при этом он останется прямым.

Это доступно по цене 120 долларов, включая стоимость жестких стяжных соединителей Simpson и 4 роликов. Для этой работы подойдут ручная пила и дрель, хотя было бы неплохо иметь ударный шуруповерт и торцовочную пилу.

Существует 6-шаговое руководство, которое проведет вас через шаги. Вы легко поймете шаги, потому что они хорошо объяснены и включают четкие изображения.

Подробнее здесь

9. Учебное пособие по детскому верстаку «Сделай сам»

Что может быть лучше для поощрения и поощрения вашего маленького помощника, чем соорудить ему этот простой верстак с нижней и верхней полками.

Простые планы рабочих мест содержатся в файле PDF, который вы также можете загрузить и распечатать, если хотите. Высота столешницы составляет 23 дюйма, а высота верхней полки — 39 дюймов.

Вам понадобятся только простые инструменты, такие как пила, дрель и приспособление для отверстий в карманах. На трех страницах этого PDF-файла содержатся хорошо обозначенные схемы и 4-х шаговое руководство по построению.

Подробнее здесь

10. Планы станка для прокатки Эшли

Эшли из Shanty2Chic построила его для себя.Это большая скамья, верхняя часть которой составляет 96 дюймов в длину и 24 дюйма в ширину. Ноги бывают 2х4 и 2х6.

Вам нужно будет скачать планы, нажав на предоставленную ссылку. Все внутри имеет цветовую маркировку, чтобы облегчить понимание, плюс руководство по сборке из 5 шагов, которое поможет вам.

На странице блога у нее очень подробное пошаговое руководство с множеством ярких картинок. Для выполнения этого проекта вам потребуются клей, гвоздезабиватель, пила и приспособление Kreg Jig.

Подробнее здесь

11.Super Tough Workbench Бесплатные планы DIY

Этот учебник, доступный также в видеоформате, научит вас, как построить прочный и стабильный верстак. Материалы обойдутся вам примерно в 50 долларов или больше, если вам нужны элегантные материалы.

Учебное пособие состоит из 6 этапов, включая резку, сборку, установку верха и обрезки, а также чистовую обработку. Вы также получаете покомпонентный вид проекта и схему раскроя.

Необходимые инструменты: циркулярная пила, дрель / отвертка, рамный угольник, зажимы и молоток.

Подробнее здесь

12. Прочный гаражный верстак без ножек

Если вы ищете верстак компактной конструкции, то вот одно из возможных решений. Он прочный, может быть любой высоты или длины, к тому же у него нет ножек. У вас должна быть стена с гвоздями, если вы хотите, чтобы это работало.

Чаще всего вам понадобятся 2х4 для каркаса и ДСП или фанеры для верхней поверхности. В дополнение к дереву вам также понадобятся угловые стальные кронштейны, которые помогут удерживать стол.

Пятиступенчатое руководство проведет вас через процесс строительства, а несколько изображений помогут облегчить понимание идеи.

Подробнее здесь

13. Easy to Build Workbench DIY Tutorial

Здесь у нас есть один из простейших планов рабочего места в этом списке. Он состоит из двух рам с каждой стороны, которые скрепляются дюбелями, а также из старой двери 1950-х годов в качестве верхней поверхности.

Эта скамья имеет высоту 30 дюймов и глубину 20 дюймов. Размер двери, которую вы будете использовать, также определит окончательный размер вашего рабочего места.

Большая часть этого руководства посвящена тому, чтобы показать вам, как выполнять дюбельные соединения без зажимного приспособления для дюбелей. Если вы сможете это сделать, то остальная часть процесса сборки станет легкой.

Подробнее здесь

14. Деревянный верстак своими руками за 8 шагов

Если у вас есть доступ к деревьям и бензопиле, то вот интересный проект, который вам может понравиться. Учебное пособие начинается с поиска дерева и разрезания его на нужные вам части.

Еще один интересный момент — использование труб в этом строительстве.Из этих черных труб было построено так много деталей, в том числе держатель для салфеток, поворотный стул и опоры для столешницы.

Этот урок включает в себя множество картинок, которые должны помочь вам получить общую картину. Тем не менее, вы можете добавить свое собственное творчество, все, что вам нужно, — это необработанная древесина и бензопила.

Подробнее здесь

15. Портативный верстак DIY с регулируемыми полками Plan

А вот еще один проект Джемисона, инженера Rogue.На этот раз у нас есть переносной верстак на колесиках с регулируемыми полками.

Это 36 дюймов в высоту, 38 дюймов в глубину и 48 дюймов в ширину. Вы получаете загружаемые планы в формате PDF, а также руководство по сборке из 6 шагов с большим количеством изображений, чем вы обработали.

Если вы хотите построить этот проект, то в дополнение к обычным инструментам, таким как пила и дрель, вам понадобится приспособление для карманных отверстий и приспособление для штифтов Kreg Shelf Pin Jig или что-то подобное.

Подробнее здесь

16. Простые и надежные планы верстаков

Эти бесплатные планы деревообрабатывающих верстаков, требующие всего лишь дрели и циркулярной пилы, предназначены для всех, кто хочет построить простой, но надежный верстак.

Вы можете скачать планы одним щелчком мыши. На двухстраничных планах содержится список пиломатериалов и оборудования, а также детали рабочего места в разобранном виде.

Эта скамья имеет высоту 33 дюйма, ширину 62 дюйма и глубину 24 дюйма. Верх — из листа МДФ, ножки — из 4х4, а их стыки фиксируются дюбелями.

Подробнее здесь

17. Бесплатные планы верстака DIY 2 x 4

Для этого верстака вам понадобятся пиломатериалы 2 x 4 для ножек и боковых растяжек, а также фанера или OSB для верхней и нижней полки стола.

Рабочий стол имеет ширину 45 дюймов, глубину 24 дюйма и высоту 30 дюймов. Вы можете сделать это менее чем за день и примерно за 50 долларов.

Имеются подробные чертежи с цветовой кодировкой, которые точно показывают, что вам нужно делать, а также пошаговые инструкции, которые показывают лучший способ собрать этот верстак.

Подробнее здесь

18. Оптимальные планы рабочих мест Аны Уайт

Ана Уайт построила эту раскладную систему рабочих мест в качестве своего входа в проект Blogger Build-Off Риоби.Он состоит из 3 частей; стол для торцовочной пилы и 2 откатные боковые тележки.

Вы должны знать, что для использования этого стола вам понадобится торцовочная пила. Верхние части двух тележек можно использовать для сборки или шлифования и отделки, а их внутренние полки удобны для хранения всех видов инструментов.

Это сложный проект, требующий больше денег, времени и преданности делу, чем большинство других скамеек в этом списке, и тем не менее, он может того стоить. Вся эта штука имеет ширину 128 дюймов, высоту 40 дюймов и глубину 31 дюйм.

Подробнее здесь

19. Учебное пособие по облегченному рабочему столу DIY Drop Down

Благодаря простой идее использования массивной дверцы в качестве столешницы и двух складных ножек этот проект представляет собой идеальное решение для тех, кому нужен небольшой план верстака.

Поскольку вы будете использовать дверь, рабочий стол будет иметь ширину около 80 дюймов и глубину 30 дюймов. Его высота будет оставлена на ваше усмотрение, так как вам нужно будет настроить ее.

Чтобы построить этот стол, одна сторона которого висит на стене, вам понадобится приспособление для карманных отверстий, циркулярная пила, дрель, шлифовальный станок и торцовочная пила.

Подробнее здесь

20. Простое и доступное руководство по DIY Workbench

Вы можете собрать его менее чем за 50 долларов и всего за несколько часов. Хотя он сделан в основном из 2х4, ножки были увеличены вдвое, чтобы получить толщину 4х4.

Сам стол имеет размеры 55 x 34,5 дюйма и высоту 36 дюймов. Он сделан из фанеры, включая нижнюю полку, размер которой составляет 48 x 34,5 дюйма.

4-х шаговое руководство по сборке проведет вас через весь процесс.Для этого проекта вам понадобятся аккумуляторная пила, дрель и гвоздодер, хотя вы также можете использовать молоток и ручную пилу.

Подробнее здесь

21. Учебное пособие по компактному рабочему столу за 70 долларов и 4 часа

Этот компактный рабочий стол имеет ширину 46 дюймов, глубину 28 дюймов и высоту столешницы 34,5 дюйма. Вы можете построить его, используя 2×6 и 1×4. Для инструментов вам понадобятся зажимы, щетка, угольник, пила и дрель.

Если у вас есть интерес к этому проекту, вам следует подумать, подходит ли он вам, потому что он очень специализирован, и его первоначальный конструктор имел в виду цель, когда создавал его.

С его 7-шаговым руководством вы станете свидетелем того, как несколько кусков древесины превращаются в красную и черную красоту. Грунтовка и покраска завершают работу. Для этого вам понадобится около 4 часов сборки и 70 долларов на материалы.

Подробнее здесь

22. Шикарные и элегантные планы рабочих мест для самостоятельного изготовления

Верстак не обязательно должен быть скучным и непривлекательным, он также может быть красивым, хорошо окрашенным и красивым предметом мебели. Это то, чему вас учит это руководство, и оно также включает обучающее видео.

Вам понадобится циркулярная или торцовочная пила, дрель и шлифовальный станок. Вся конструкция обошлась примерно в 175 долларов, но вы можете сократить расходы, если будете использовать только лист фанеры.

Учебник короткий и приятный. Есть изображения, показывающие, что происходит, и список всех инструментов и принадлежностей, которые вам понадобятся для сборки.

Подробнее здесь

23. DIY Stable & Tough Учебное пособие по бюджетному верстаку

Бюджетный верстак также может быть устойчивым и прочным.Его изготовление стоит менее 100 долларов, а на его создание у вас уйдет всего полдня.

В этом руководстве 3 шага и всего 3 изображения, поэтому он не очень удобен для новичков, но если вы доверяете своим навыкам работы с деревом, все в порядке.

Необходимые инструменты: циркулярная пила, молоток, зажимы и разводной ключ.

Подробнее здесь

24. Учебное пособие по созданию традиционного верстака

Дедушка всех планов верстака находится здесь.Единственная цель этого 60-страничного руководства — научить вас создавать традиционный верстак, которым вы никогда не перестанете восхищаться.

Здесь 2 тиски, передние и концевые. Каждая из этих тисков, а также другие части скамейки получают подробное объяснение с изображениями в этом руководстве.

Этот проект не для новичков или тех, кто не занимается этим. Вы должны быть готовы довести дело до конца, прежде чем начать.

Подробнее здесь

25.Чертежи верстака KD Nicholson

Скамья KD Nicholson — одна из 2 популярных скамей Nicholson, вторая — Naked Nicholson. Если вам неизвестны скамейки Nicholson, они уникальны, прочные, очень стильные и имеют множество отверстий для фиксации.

Для работы над этим проектом вам потребуются хорошие навыки работы с деревом, потому что в планах PDF всего 3 страницы. Нет ни пошагового руководства, ни картинок, только планы.

26. Роликовый верстак 6-этапное руководство «Сделай сам»

Прекрасный пример творческого конструирования, этот верстак вдохновлен верстаками Shanty2Chick и Эми Уайт.Более того, его строительство стоило всего 35 долларов.

Вы можете построить его в точности так, как он есть, или внести свои изменения. Это 81 дюйм в ширину и 27 в глубину. Ноги сделаны из твердых колес 4×4, а затем поддерживаются 2×4.

В 6-шаговом руководстве показано, как построить этот верстак, от распиловки пиломатериалов до изготовления каркаса и последней сборки.

Подробнее здесь

27. Учебник по складному верстаку

Пространство часто является проблемой в большинстве деревообрабатывающих цехов, поэтому вот еще одно руководство по складному верстаку своими руками, которое поможет вам сэкономить место.

Этот проект дешевый и требует всего лишь листа фанеры, досок 2х4 и петли для фортепиано. На пошаговых рисунках показано, как построить это уникальное сооружение от начала до конца.

Подробнее здесь

28. Учебное пособие по 8-ступенчатому прочному рабочему столу Аны

С помощью этого учебного пособия вы можете построить красивый верстак шириной 48 дюймов, высотой 34 дюйма и глубиной 24 дюйма. Он отличается уникальной конструкцией, что делает его довольно прочным при использовании комбинации досок 2х4.

Изготовление этого верстака с использованием прилагаемого руководства из 8 шагов обойдется вам менее чем в 50 долларов. Руководство начинается с обрезки листов 2×4 по длине.

В то время как здесь ножки были обрезаны до 33 дюймов, вам следует обрезать свои до такой высоты, которая вам больше всего подходит.

Подробнее здесь

29. Прочные и элегантные планы рабочих мест

Если вам нужен рабочий стол, которым можно любоваться, то вот еще один проект, на который стоит взглянуть. Поставляется с 7 ящиками и тисками.

Полные размеры не приводятся, но он должен быть около 50 дюймов в ширину и более 30 дюймов в высоту. В этом руководстве 10 шагов, каждый из которых включает изображение и краткое описание.

Подробнее здесь

30. Как построить верстак по старинке

В учебном пособии «Сделай сам» Павла Селлерса основное внимание уделяется созданию прочного верстака, используя только ручные инструменты, точно так же, как это делалось давным-давно.

Хотя электроинструменты почти стали стандартными инструментами для деревообработки, вы все же узнаете кое-что из учебника Пола.

Он использует долото и молоток, чтобы делать пазы, ручной рубанок, чтобы разгладить предметы, и ножовку, чтобы делать пропилы. Это настоящая страсть, и вы тоже можете ее испытать.

Подробнее здесь

31. Складной рабочий стол Дэйва Фланагана

Верстак Дэйва прост в изготовлении и использовании, а также легко складывается, когда он не нужен. Это важно, если у вас мало места.

Для этого проекта вам понадобятся в основном 1×4 и 2×4, включая простые инструменты, такие как дрель, пила и молоток или пистолет для гвоздей.

Существует диаграмма списка вырезов, а также хорошо обозначенные фотографии скамейки, которые помогут вам во время сборки. Его ширина составляет 48 дюймов, и вы можете сделать его сколь угодно высокой.

Подробнее здесь

32. Идея гаражного верстака для тяжелых условий эксплуатации

Для строительства тяжелых условий требуются сверхпрочные материалы, поэтому ножки этого гаражного верстака изготовлены из полноприводных машин, а остальная часть рамы — из прочных материалов. сделано с использованием 2x6s.

Вы можете создать этот бесплатный план рабочей среды за один уик-энд или меньше.Он имеет ширину 48 дюймов, глубину 24 дюйма и высоту 30 дюймов.

Для этого проекта требуется торцовочная пила для резки под углом. Также вам потребуются дрель и фрезерный станок.

Подробнее здесь

33. Простые и надежные планы гаражных верстаков

Вот хороший учебник по гаражным верстакам, который обойдется вам менее чем в 100 долларов и 3 часа работы. Он прочный и отлично выглядит, и построен из автомобилей 4×4 и 2×6.

Список необходимых инструментов в этом учебном пособии включает дрель, резиновый молоток и циркулярную пилу, хотя многие разрезы в учебном пособии были сделаны с помощью ручной пилы.

Множество включенных изображений проведут вас шаг за шагом через простой процесс сборки. Эта скамья имеет ширину 60 дюймов, глубину 27,5 и высоту 42 дюйма.

Подробнее здесь

34. Учебное пособие Криса Гарднера по Ultimate Garage Workbench

Крис Гарднер присоединяется к списку мастеров по дереву своими руками, которые выпустили бесплатные окончательные планы рабочих столов. Его идеальный рабочий стол составляет 32,5 дюйма в высоту и полные 84 дюйма в ширину.

Щелкнув ссылку, вы перейдете на страницу загрузки бесплатных планов для печати.Однако вам нужно будет подписаться, прежде чем вы сможете получить файл PDF.

В этом PDF-файле подробно объясняется, как Крис сделал эти прекрасные соединения с помощью 16,5-дюймовых болтов. В остальном, остальная часть учебника в равной степени наполнена информацией и изображениями.

Подробнее здесь

35. Учебное пособие по рабочему столу DIY с верхним светом

Команда из Ginger & The Huth построила этот верстак, используя чертежи от Family Handyman, и которые они также включают ссылку.

Это не сверхпрочная скамья, но она устойчивая и прочная. Материалы для сборки обойдутся вам примерно в 80 долларов, и вам понадобятся только стандартные инструменты, такие как пила, дрель, рулетка и т. Д.

Они включают в себя пошаговые изображения процесса строительства с должным объяснением каждого шага, что упрощает выполнение данного руководства.

Подробнее здесь

36. 52-страничные планы Garage Workbench Боба

Боб вложил много сил в этот проект, и вы тоже должны это сделать, если решите его построить.Этот верстак достаточно красив даже для гостиной, при этом он такой же прочный и функциональный, каким должен быть.

Его планы на 52 страницах содержат много информации и очень подробны. Вам понадобится хороший уровень навыков работы с деревом, чтобы взяться за этот проект, потому что это непросто.

Если вам это удастся, то это тот верстак, которым вы всегда будете гордиться в ближайшие десятилетия.

Подробнее здесь

37. Компактный и красивый в красном Планы мобильных рабочих мест

Для этого проекта вам понадобится роликовый шкаф.Тип, который принято считать механическим шкафом и сделан из металла.

Цель состоит в том, чтобы добавить деревянную столешницу с тисками и магнитной панелью инструментов для упорядочивания ваших инструментов. Вы также можете положить под верхнюю часть удлинителя для питания ваших инструментов.

В зависимости от шкафа, который вы выбрали для трансформации, вы также можете внести в него другие улучшения.

Подробнее здесь

38. Изящный и сверхпрочный верстак DIY Tutorial

Для тех, кто хочет простой в сборке, но прочный верстак, эти бесплатные планы верстака предлагают решение.

В результате вы получите учебное пособие из 9 этапов, начиная от сверления отверстий в карманах и заканчивая установкой роликов, чтобы рабочий стол оставался мобильным.

Размер столешницы составляет 48 x 32 дюйма, а высота — около 28 дюймов. Для этого вам понадобится дрель, приспособление для карманного отверстия и пила.

Подробнее здесь

39. Простое и модульное руководство по верстаку

Фанерная доска и набор регулируемых ножек скамейки, а также колесики — все, что вам нужно для сборки этого верстака, и, если хотите, вы можете построить один и получите скамейку побольше.

Учебное пособие хорошо составлено и включает множество фотографий, позволяющих быстро понять, что вам нужно делать.

Следует отметить, что регулируемые ножки металлические, но наличие деревянного рабочего стола делает верстак более привлекательным.

Подробнее здесь

40. Бесплатное руководство для самостоятельной компактной тележки с откидным верхом

Поразмыслив над этой идеей, вы поймете, насколько она умна. Идея состоит в том, чтобы построить верстак со столешницей, которая может вращаться на 360 градусов, потому что она поворачивается в центре.

Такая конструкция позволяет монтировать торговый инструмент, например пилу, с одной стороны, а другую сторону оставлять свободной для обычных работ.

Он устанавливается на роликах и имеет высоту 29 дюймов, ширину 34 дюйма и глубину 14 дюймов.

Подробнее здесь

41. Прочное и недорогое Учебное пособие по DIY Workbench

С помощью этого руководства создание сверхпрочного верстака может быть забавным и легким. Вы также можете посмотреть прилагаемый видеоурок, если предпочитаете видео.

Учебное пособие состоит из 5 шагов, и все они содержат полезные картинки.Этот верстак имеет высоту 32 дюйма, глубину 32 дюйма и ширину 76 дюймов.

Рама построена с использованием 2х4, в то время как вам понадобится прочная деревянная дверь для верха. Вам понадобится пила, дрель и дополнительный гвоздезабиватель.

Подробнее здесь

42. Модульный верстак DIY с удивительными функциями

Этот верстак, разработанный для небольших магазинов или гаражей с ограниченным пространством, предлагает множество впечатляющих функций, в том числе откидной столик и раскладной стол. подставка для пилы, выдвижная панель и потолочные шкафы.

Несмотря на то, что его легко и недорого построить, следует отметить, что этот проект не из простых. Итак, вам лучше быть готовым, если вы хотите взяться за это.

Он включает в себя руководство из 7 шагов, которое проведет вас по этапам строительства, включая изображения и схемы для облегчения понимания.

Подробнее здесь

43. Easy DIY $ 20 Workbench Tutorial

Использование досок 2×4 для изготовления каркаса и листов OSB для верхней и нижней полки делает этот проект простым и понятным.Скамья имеет высоту 32 дюйма, глубину 26 и ширину 49 дюймов.

Для этого проекта вам понадобится как минимум циркулярная пила, но наличие настольной или торцовочной пилы ускорит процесс.

Для такой простой конструкции это руководство очень длинное и подробное, но это в ваших интересах, потому что обсуждается каждая тема и также даются ответы на все возможные вопросы.

Подробнее здесь

44. Элегантные и прочные планы верстаков для самостоятельного изготовления

Эти планы рабочих мест «сделай сам» состоят из 10 страниц и призваны показать вам метод сборки верстака с пазами и дюбелями вместе.

Об этих планах особо не говорится. Вы получите множество схем с подробными обозначениями и списками материалов, которые вам понадобятся.

Для правильного выполнения этой работы потребуется фрезерный станок, стол или торцовочная пила, а также дрель и гаечный ключ. Вся эта штука имеет ширину 51 дюйм и высоту.

Подробнее здесь

45. Простой и эффективный рабочий стол за 50 долларов

Здесь у нас есть еще один взгляд на эту конструкцию рабочего стола. Его изготовление стоило около 50 долларов, и на его выполнение у вас уйдет от 2 до 3 часов.

Рама простая, изготовлена из досок 2х4, верх — из фанеры 1/2 дюйма. Вам также понадобится освещение для верхней полки, хотя выбор здесь за вами.

Инструменты, которые вам понадобятся для этого проекта, включают циркулярную пилу, дрель, защитные очки, торцовочную пилу, линейку и рулетку.

Подробнее здесь

46. Складной верстак из фанеры Учебное пособие

Используя фанеру и несколько оцинкованных труб, вы можете собрать этот складной верстак всего за несколько часов и примерно за 100 долларов.

Он состоит из центрального стола размером 12 x 46 дюймов и 2 складывающихся сторон, каждая размером 17 x 31 дюйм. Если перевернуть обе стороны, получается очень большой верстак.

Две стороны имеют опоры из оцинкованных труб, а центральный стол включает 3 полки для хранения.

Подробнее здесь

47. Учебное пособие по Ultimate Workbench за 60 долларов Кори

Усовершенствованный рабочий стол Кори поистине является инновационным продуктом. Он включает в себя множество полезных функций, таких как настольная пила, хранилище инструментов, зарядная станция, рабочее место, сбор опилок, воздушный компрессор и хранилище шлангов, а также мобильность.

Эта скамейка тоже очень красивая. Кори показывает вам, как она строила каждый шаг, начиная с рамы и заканчивая установкой зажимных гусениц на столешницу.

Если вы собираетесь построить это, обратите внимание, что 60 долларов предназначены только для деревянных материалов. Таким образом, дополнительные функции будут стоить больше денег, в зависимости от того, сколько функций вы хотите.

Подробнее здесь

48. Планы DIY Simple Workbench

Создание верстака в мастерской не должно быть трудным, оно также может быть быстрым и легким.Эти планы «сделай сам» представляют собой прочный, надежный и дешевый в сборке верстак.

У вас все еще есть возможность делать выбор, например, выбирать между 4×4 и 2×4 для ног. Вы также можете выбрать расстояние между ногами в зависимости от того, какой вес вы ожидаете от него.

Это руководство не берет вас за руку и ведет вас по шагам. Скорее, он объясняет, что вам нужно делать, но по-прежнему дает вам свободу сделать окончательный выбор.

Подробнее здесь

49.План настенного верстака с двойной полкой

Это еще один проект для тех, у кого мало места. Верстак крепится к стене, и вы можете приподнять его одной стороной вверх, чтобы освободить место, в то время как он превращается в двойную полку.

Вы получаете планы, а также фотографии рабочего стола и список вырезов для его сборки. Учебник не самый лучший и мог бы быть немного более подробным, но диаграммы очень хорошие и дают достаточно информации.

Подробнее здесь

50.Руководство по изготовлению традиционных верстаков

Если у вас есть доступ к строительной древесине и вы готовы построить что-то удивительное, то вот вам.

Этот верстак выглядит и ощущается солидным, потому что он действительно прочный. Он включает в себя передние и концевые тиски, а также отверстие для упора на скамье и на тисках.

Вы можете проявить немного творчества, если хотите, и добавить к этому рабочему столу современные функции, такие как удлинитель или зарядная станция, для обновления.

Подробнее здесь

51.Easy DIY Step by Step Workbench Tutorial

В нашем последнем учебном пособии по верстаку есть 2 набора по 5 шагов, один для столешницы, а другой для ног. Сам верстак настолько прост, что вы можете построить его без обучения.

Размер столешницы составляет 60 x 30 дюймов, а высота — 34 дюйма. Вы, конечно, можете изменять свои собственные размеры в соответствии со своими потребностями.

Необходимые инструменты включают циркулярную пилу, дрель, ленточную шлифовальную машину и другие основные инструменты и принадлежности.

Подробнее здесь

Мы подошли к концу этого длинного списка планов рабочих мест, и вы определенно нашли то, что хотели бы построить.

Не забудьте добавить эту страницу в закладки, закрепить изображения или поделиться этим списком в социальных сетях. Таким образом, вы всегда можете вернуться к нему.

Также не стесняйтесь написать нам несколько строк в разделе комментариев и сообщить нам, чем вы занимаетесь.

Портативный складной верстак DIY или большой складной стол

Создайте свой собственный большой складной стол для вечеринок или проектов с помощью этих портативных складных верстаков.

Сделайте пространство вашей мастерской еще более впечатляющим с этим верстаком для настольной пилы с Т-образным профилем и переносным пылеуловителем с зажимным приспособлением для хранения.

Получите распечатанные планы складного верстака

Создайте свой портативный складной верстак

Привет, это Эми из Hertoolbelt вернулась с другим планом сборки для вас. (На случай, если вы пропустили последний проект, это был экран DIY Fretwork Screen, чтобы украсить ваше пространство.)

В это время года я начинаю думать о работе во дворе, о том, какие цветы сажать, о подготовке сада и уборке двора.

Донна из Funky Junk Interiors нашла идеальный портативный верстак для проектов на открытом воздухе во время экономных покупок.

Это будет отличная рабочая поверхность для горшков с цветами, использования электроинструментов или даже в качестве дополнительного стола для развлечений. А затем он складывается до приятного компактного размера для хранения!

Funky Junk Donna’s Workbench

Может быть, это вид с заднего двора Донны или с ее крутого верстака, но теперь я с нетерпением жду весны!

Донна любезно предоставила нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного переносного складного верстака, вдохновленные столиком Донны.

Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

Как собрать портативный верстак или складной стол своими руками

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Этот переносной верстак — отличный размер для работы над проектами в вашем дворе или гараже.

Для барбекю на заднем дворе или свадеб на открытом воздухе, этот большой складной деревянный стол также станет отличным дополнительным столом для сервировки или обеда.

Поскольку этот складной стол / верстак изготовлен из простой фанеры, вам просто нужно добавить скатерть или бегунок для стола, чтобы немного его украсить.

Если вы хотите развлечься на свежем воздухе, соедините этот стол с набором примитивных деревянных скамеек, сделанных своими руками. Вы также можете обновить базовые складные стулья с помощью краски или перетянуть мягкое сиденье / спинку.

Размеры

В полностью разложенном виде этот портативный складной верстак имеет размеры 96 дюймов Ш x 30 дюймов x 32 дюйма В (Вы можете добавить до 5 дюймов к ножкам для более высокого верстака.)

Откидные ножки и откидная столешница обеспечивают удобство хранения и переноски! Размеры сложенного рабочего стола 48 дюймов Ш x 30 дюймов x 8 дюймов (плюс глубина защелок / ручек и т. Д.)

Материалы

Для сборки этого верстака требуется всего 1 лист фанеры 4 × 8, пара досок 1 × 4 и пара досок 2 × 2. (Получите полный список материалов в распечатываемых планах верстака.)

Включите JavaScript для просмотра содержимого

Вам также понадобится некоторое оборудование:

Необходимые инструменты

Этот складной верстак отлично подходит для начинающих, которым нужно дополнительное пространство, не тратя целую гаражную мастерскую на обработку дерева.

Имея это в виду, вы можете собрать весь этот стол, используя только торцовочную коробку / пилу и дрель / шуруповерт. Пусть в магазине пиломатериалов вырежете фанеру для вас, и вам даже не понадобится настольная пила (пока 😉)

Включите JavaScript для просмотра содержимого

Конечно, торцовочная пила позволит вам делать более быстрые и точные пропилы, а также делать гораздо больше!

Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромкой, что является хорошим началом для более низких вложений в инструменты.

Нужен складной столик с местом для хранения для внутренних проектов? Постройте этот компактный складной рабочий стол для рукоделия.

Инструкции по сборке

Полные удобные для новичков простые инструкции по сборке включены в распечатываемые планы деревообработки.

Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему усовершенствовать вашу игру «Сделай сам» (а также избавить вашу спину от напряжения!)

Источник: Funky Junk Interiors

Складывание портативного верстака

Чтобы сложить верстак:

Переверните рабочий стол вверх дном.
Сложите внешние ножки.
Сложите центральную ножку.
Сложите стол пополам.
Зафиксируйте застежку и используйте ручку для переноски стола… куда хотите!

Щелкните здесь, чтобы приобрести планы складного верстака.

Складной верстак Reader Built

В компании Jonathan Mainguy он следовал нашему руководству и построил свой собственный складной верстак, чтобы сохранить парковочное место в гараже. Такой умный! (Обновление 26.01.18)

Узнайте больше о потрясающих планах сборки на Her Toolbelt:

Аптечка // Аккумуляторная дрель // Причудливый скворечник

Теперь, когда вы построили себе прочный верстак….

создайте эти любимые читателями схемы деревообработки:

Не забудьте закрепить это на потом!

Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

Remodelaholic является участником партнерской программы Amazon Services LLC Associates, предназначенной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 6 марта 2021 г. Пила, эскизы / визуализации, таблицы, учебные пособия, дерево и фанера и т. Д.Tagged: новичок, DIY стол, планы уличной мебели, проекты на открытом воздухе, планы проектов, верстак, мастерская

Об Эми Бэслер

Эми — любитель инструментов в Hertoolbelt. На Hertoolbelt Эми делится своими планами мебели, уроками для мастеров и выкройками. У нее есть два «помощника» размером с пинту, которые помогают наводить порядок по дому и строить забавные проекты.
7 Планов складных верстаков своими руками, которые вы можете сделать сегодня
Одна из самых важных вещей в инвентаре любого домашнего мастера — это верстак.Это не только место, где вы можете работать, это также важно, чтобы помочь вам организовать и отслеживать инструменты, оборудование и материалы. Кроме того, если вам нужно использовать тиски, вам обязательно понадобится что-то, к чему это можно прикрепить.
Мы разыскали несколько планов для домашних мастеров, которым действительно нужен портативный верстак. Вам не нужна особая причина, чтобы научиться создавать складной верстак, который также можно было бы переносить. Утилита портативного верстака говорит сама за себя. Мы нашли ряд, в том числе некоторые, которые вы можете взять с собой, и некоторые, которые можно свернуть, чтобы максимизировать пространство в ограниченном пространстве мастерской.
Они бывают двух основных исполнений. Один из них — портативный верстак, который можно сломать, сложить и взять с собой на работу. Другой — складной верстак, который можно убрать обратно в стену, когда закончите. Какими бы ни были ваши потребности, мы уверены, что нашли дизайн, который идеально им соответствует.
1. План складного верстака из пилы на коньках
Существует два основных типа складных верстаков. Один экономит место в тесной мастерской.Другой — складной верстак, который можно перемещать по дому, собственности или даже собственности. Нам особенно нравится эта модель, потому что форма ножек M придает ей максимальную устойчивость, а также позволяет легко перемещаться. Несмотря на легкость, конструкция максимально увеличивает вес проектов, с которыми она может справиться.
Инструкции достаточно просты для выполнения. Материалы также не будут стоить вам руки и ноги. Довольно скоро вы спросите себя, хотите ли вы вернуться внутрь, когда вы можете использовать это вместо этого.
2. План переносного складного верстака от Remodelaholic
Одно из лучших применений складного верстака — это брать его с собой туда, где вам нужно работать. Это одна из причин, по которой мы любим этот. Перетаскивание традиционного верстака в кузове грузовика может быть тяжелым и громоздким. Это кусочки, которые вы можете свернуть до размера, который идеально подходит для перемещения по большому двору, от проекта к проекту.
Планы Remodelaholic довольно полны и просты в исполнении.Они предоставят вам прочный портативный верстак, способный справиться со всеми самыми тяжелыми работами в домашних условиях.
3. Раскладывающийся план верстака от DIY Network
Другой вид складных верстаков — это тот, который позволяет максимально использовать пространство в тесной мастерской. Это самая прочная конструкция, которую мы нашли для них. Это своего рода важная отдача, чем то, что складные вещи часто приносят в жертву силу ради эффективности. Этот до сих пор делает, но жертва намного меньше.
В инструкции прилагается полный набор оборудования и материалов, необходимых для его сборки. Дерево немного толще и коренастее, чем у некоторых других складных верстаков, которые мы нашли.
4. План настенного складного верстака из My Outdoor Supplies
Иногда вам понадобится второй верстак, чтобы дополнить рабочее пространство. Складной верстак для этого идеально подходит. Он занимает совсем немного места на стене и не достаточно велик для рабочего места на первом месте. Это как раз подходит для вспомогательного верстака, места, куда вам нужно что-то положить, пока клей, скрепляющий это, сохнет, или кусочки / детали для другой части проекта.
Инструкции довольно просты и достаточно просты, если у вас есть достаточные навыки, чтобы фрилансер мог приспособить их к вашему пространству. Просто убедитесь, что у вас ровное пространство на полу и стенах.
5. Дешевый складной план верстака от Instructables
Этот складной верстак — идеальный способ сэкономить место в вашей мастерской. Это не самый прочный из имеющихся верстаков, но он складывается на несколько дюймов, выступающих из стены. Это делает его идеальным в качестве вспомогательного рабочего места, если у вас есть более крупный верстак для тяжелых работ или небольшой скрытый верстак в мастерских, которые не требуют очень больших рабочих нагрузок.
Инструкции и оборудование, необходимые для этого, довольно просты. Если у вас есть навыки складывать вещи вместе, у вас есть навыки, чтобы построить этот верстак. Конечно, если у вас есть более совершенные навыки, вы также можете немного поработать над дизайном и получить от этого то, что вам нужно, при этом сэкономив много места.
6. План складного верстака Wilkerdos
Это действительно простая конструкция для складного верстака. Это также один из наших самых универсальных дизайнов.Он не просто работает как верстак, вы можете адаптировать его к домашнему офису в виде складного стола для ноутбука или зарядной станции для электроники, которую можно убрать, когда вы берете с собой телефон или планшет. Не ожидайте, что вам придется делать с ним действительно тяжелую работу, но вы всегда можете немного улучшить это, немного поработав над дизайном.
Согласно инструкции, эта скамейка выступает из стены всего на шесть дюймов. Это также один из самых простых проектов по обработке дерева своими руками, который вы можете найти.Просто убедитесь, что петли находятся на правой стороне стола.
7. План переносного верстака от сегодняшнего домовладельца
Это не обязательно проект «сделай сам». Это больше похоже на покупку плоского стола и прикручивание к нему козлов. Тем не менее, если все, что вам нужно, — это место, где можно положить инструменты и выполнить очень легкую работу, возможно, это все, что вам действительно нужно. Фактически, если вы просто ищете место, где можно было бы расположить и сложить вещи, вам даже не обязательно скручивать все вместе.Конечно, вы можете захотеть просто на всякий случай.
К инструкциям прилагается видео, по которому вы можете следовать при его создании. Это коротко, потому что научиться собирать такой складной верстак не так уж сложно. Однако это даст вам действительно хорошее представление о том, как он должен выглядеть, когда вы закончите.
Пит занимается торговлей со средней школы, где он впервые увлекся деревообработкой. За прошедшие годы он проявил живой интерес к широкому спектру домашних проектов своими руками.
