SKAT-UPS 1000

Код товара: 460

220 В, 1000 ВА (700 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, необходимое кол-во АКБ для работы — 3 шт. от 40 Ач. Ток заряда АКБ — 6,5 А. Для безопасной эксплуатации АКБ рекомендуем приобрести металлический бокс УМБ 3/120 для 3 АКБ до 120 Ач

Основные характеристики SKAT-UPS 1000

Основные характеристики источника бесперебойного питания SKAT UPS 1000 (ИБП 1000): 220 В, 1000 ВА (700 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, необходимое количество АКБ для работы — 3 шт. от 40 Ач. Ток заряда АКБ — 6,5 А.

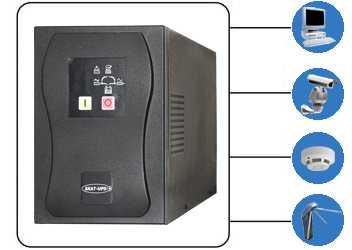

Назначение источника бесперебойного питания SKAT-UPS 1000 (ИБП 1000 ВА)

Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т. д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT UPS 1000 (ИБП 1000). Его основными преимуществами перед обычными источниками питания: высокая мощность — до 1000 ВА и возможность обеспечить

длительный резерв системы — зависит исключительно от ёмкости АКБ.
SKAT UPS 1000 (ИБП 1000) предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии On-Line (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим, и наоборот.

Преимущества источника бесперебойного питания SKAT – UPS 1000 (ИБП 1000)

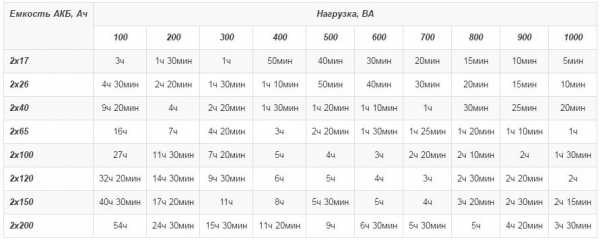

Время работы оборудования от SKAT-UPS 1000 (ИБП 1000) при различных нагрузках на различных аккумуляторах

Емкость АКБ, Ач Нагрузка, ВА
100 200 300 400
500		 600 700 800 900 1000
3х40 14ч 50мин 6ч 20мин 3ч 50мин 2ч 50мин 2ч 30мин 2ч  1ч 40мин 1ч 20мин 1ч 50мин
3х65 26ч 10мин 11ч 30мин 7ч 30мин 4ч 50мин 4ч  3ч  2ч 45мин 2ч 30мин 2ч 10мин 1ч 50мин
3х100 43ч 50мин 19ч 10мин 12ч 10мин 8ч 40мин 6ч 45мин 4ч 55мин 4ч 25мин 3ч 50мин 3ч 15мин 2ч 55мин
3х120 52ч 35мин 23ч 55мин 15ч 40мин 9ч 55мин 8ч 20мин 6ч 45мин 5ч 10мин 4ч 35мин 4ч 05мин 3ч 35мин
3х150 65ч 45мин 28ч 30мин 18ч 25мин 13ч 25мин 9ч 35мин 8ч 15мин 6ч 55мин 5ч 35мин 4ч 45мин 4ч 20мин
3х200 87ч 43мин  40ч  25ч 25мин 18ч 25мин 14ч 45мин 11ч 9ч 15мин 8ч 15мин 7ч 15мин 6ч 20мин

Пример тестовых испытаний ИБП SKAT UPS 1000 (ИБП 1000) заказчиком

Пульт централизованного наблюдения (ПЦН) питается от SKAT UPS 1000 (ИБП 1000) с тремя аккумуляторными батареями 6 GFM 100 Ач, 12 В.

Нагрузка:

  • монитор ЖКИ — 3 шт.
  • системный блок компьютера — 3 шт.
  • пульт специализированный — 3 шт.
  • модем — 1 шт.
  • колонки — 6 шт.
  • радиостанция Motorolla GM-340 работающая только на прием — 1 шт.

Общая номинальная потребляемая мощность нагрузки составила около 1000 ВА.
Время автономной непрерывной работы после отключения сети 220 В до уровня разряда аккумуляторных батарей (25 % от номинальной емкости), составило 2 ч. 50 мин.

Особенности SKAT-UPS 1000

  • обеспечение высокой точности стабилизации синусоидального выходного напряжения в сетевом и автономном режимах
  • обеспечение стабильной частоты выходного напряжения при отклонениях частоты сети
  • подавление высоковольтных импульсов и высокочастотных помех
  • отсутствие переходных процессов при переключениях с сетевого режима на автономный и наоборот
  • повышение надежности системы по обеспечению бесперебойного питания нагрузки за счет автоматического шунтирования (BYPASS)

Технические характеристики SKAT-UPS 1000

1 Номинальная мощность, Полная, ВА 1000
Активная, Вт 700
2 Номинальное входное напряжение 220 В 50 Гц
3 Диапазон входного напряжения без перехода на батарею при 100 % нагрузки, В 160…290
4 Статическая точность выходного напряжения при изменении нагрузки в пределах 100 % 2 %
5 Форма выходного напряжения синусоидальная
6 Коэффициент искажения синусоидальности выходного напряжения (КИ), не более, % линейная нагрузка 3
нелинейная нагрузка 6
7 Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) 3 / 1
8 КПД при номинальной нагрузке, не менее, % инверторный режим 85
режим Байпас 94
9 Перегрузочные способности инвертора 100…110 % 30 с
> 110 % 1,0 с
> 130 % 0,2 с
10 Мощность потерь при 0 % нагрузки, Вт 45
11 Тип АКБ: 12 В, до 200 А/ч
12 Количество используемых аккумуляторов, шт 3
13 Максимальный ток заряда АКБ, А 6,5
14 Габариты, мм 145х220х410
15 Масса, кг 7,5
16 Рабочая температура 0…+40 °С
17 Относительная влажность при 20 °С До 95%
