Sit термопара – что это такое, принцип действия термопары, подключение преобразователя

Содержание

принцип работы простым языком, типы

Практически все отопительные приборы в нашем доме нуждаются в использовании специальных контроллеров, которые предохранят их от перегрева. Предлагаем рассмотреть, что это такое – термопары, их принцип работы простым языком, виды приспособлений, а также основные характеристики подключения.

Общие понятия и конструкция

Термопара ГОСТ Р 8.585-2001 представляет собой устройство для измерения температуры, которое состоит из двух разнородных проводников, контактирующих друг с другом в нескольких или одной точке, которые иногда соединяют компенсационные провода. В тот момент, когда на одном из таких участков изменяется температура, создается определенное напряжение. Термопары часто используются для контроля температур разнообразных сред, а также для конвертации температуры в энергию, в частности, в электрический ток.

Виды термопар

Коммерческий преобразователь стоит доступно, является полностью взаимозаменяемым, оснащен стандартными разъемами и может измерять широкий диапазон температур. В отличие от большинства других методов измерения градусов, термопары с автономным питанием не требуют внешнего способа возбуждения. Основным ограничением при работе термопар является точность; вполне возможны ошибки вплоть до одного градуса по Цельсию, что достаточно много для стандартного измерителя или контроллера.

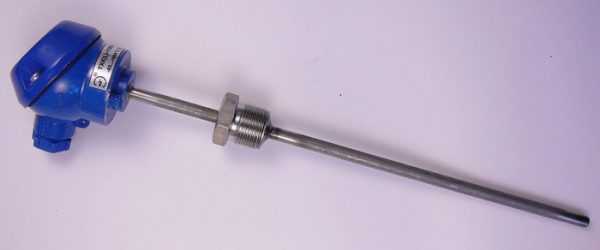

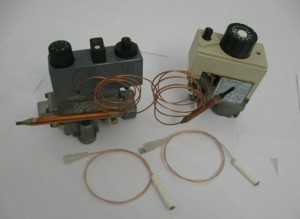

Фото – Вид термопары

Основные параметры прибора зависят от материала. Любой узел из разнородных металлов будет производить электрический потенциал, относящийся к определенной температуре и образующий сопротивление. Термопары для практического измерения температуры созданы из конкретных сплавов, имеющих предсказуемую и повторяемую зависимость между температурой и напряжением. Различные сплавы используются для различных температурных диапазонов, если Вы хотите купить термопару, то предварительно обязательно проконсультируйтесь с продавцом-консультантом выбранной компании.

Существуют разные типы термопары, очень важно обращать внимание также на стойкость к коррозии. Если точка измерения находится далеко от измерительного прибора, промежуточное соединение может быть выполнено путем расширения проводов, которые являются менее дорогостоящими, чем материалы, используемые, чтобы сделать датчик. Приспособления обычно стандартизованы по отношению к эталонной температуре 0 градусов по Цельсию; производственные компании часто используют электронные методы компенсации холодного спая для корректировки изменения температуры на клеммах прибора. Электронные приборы могут также компенсировать прочие различные характеристики термопары, тем самым улучшить точность и достоверность измерений.

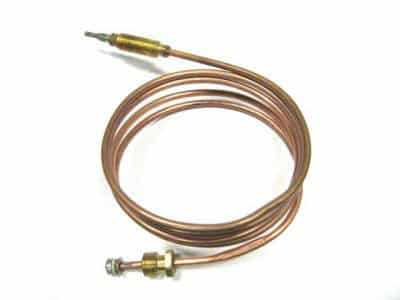

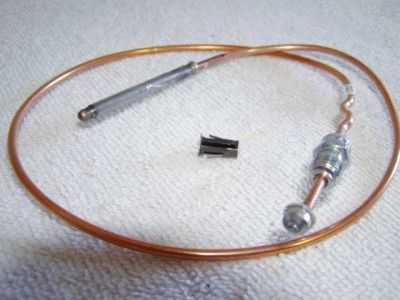

Фото – Термопара для котла

Применение термопары достаточно широкое: их используют в науке и промышленности; приспособлениями можно осуществлять измерение температуры для печей, газовой колонки, спая, газовых турбин выхлопных газов, дизельных двигателей и других промышленных процессов. Данные устройства термосопротивления также используются в частных домах, офисах и предприятий. Также они могут заменить термостаты в АОГВ и прочих газовых отопительных приборах.

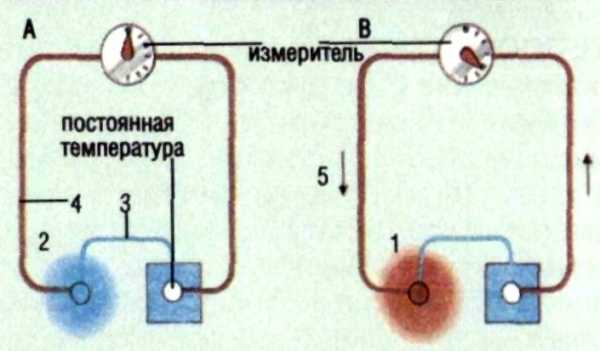

Принцип действия термопары

Согласно правилу Зеебека, если проводник подвергается воздействию, его сопротивление и напряжение изменяется – это называется термоэлектрический эффект или эффект Зеебека. Любая попытка измерить это напряжение обязательно включает подключение другого проводника к «горячему» концу термопары. Этот дополнительный гибкий провод, потом также может стать градиентом температуры, а также разработать собственное напряжение, которое будет противостоять текущему. Величина этой разности напрямую зависит от металла, который используется при работе. Использование разнородных сплавов для замыкания цепи создает новую цепь, в которой два конца могут генерировать различные напряжения, в результате чего образуется небольшое различие в напряжении, доступные для измерения. Это различие увеличивается с ростом температуры и составляет от 1 до 70 микровольт на градус Цельсия (мкВ / ° C) для стандартных сочетаний металлов.

Фото – Принцип работы термопары

Напряжение не генерируется на стыке двух металлов термопары, а вдоль этой части длины двух разнородных металлов, подверженного градиента температуры. Поскольку обе длины разнородных металлов испытывают один и тот же температурный градиент, конечный результат является результатом измерения разности температур между термопарой и спаем. Пока контакт находится в постоянной температуре, это не имеет значения, каким образом узел изготовлен (это может быть пайка, точечная сварка, обжим и т.д.), однако это имеет решающее значение для точности. Если соединение выполнено недостаточно качественно, то получится более серьезная погрешность, чем градус. Особенно в высокой точности нуждается мультиметр с термопарой, разнообразные производственные датчики, контроллеры высоких температур для газовой печи и т.д.

Фото – Термопара арбат

Видео: Измерение температуры с  помощью термопары

Типы термопары

В определенных условиях, легко создается термопара своими руками, но необходимо знать, какие бывают виды данных устройств, в частности, чем отличаются модели ТХА, ТХК, ТПП, ТВР, ТЖК, ТПР, ТСП. Они распределятся как:

  1. Тип E

Сплав хромель – константан. Данное соединение имеет высокую производительность (68 мкВ / ° C), что делает его подходящим для криогенного использования. Кроме того, он является немагнитным. Диапазон температур составляет от -50 ° С до +740 ° С.

  1. Тип J

Это железо – константан. Здесь область работы немного уже от -40 ° C до +750 ° C, но выше чувствительность – около 50 мкВ / ° С.

  1. Тип K

Это термопары, которые создан из сплав хромель алюминий. Они являются наиболее распространенными устройствами общего назначения с чувствительностью около 41 мкВ / ° C. Эти приборы могут работать в пределах -200 ° С до 1350 ° C / -330 ° F до +2460 ° F.

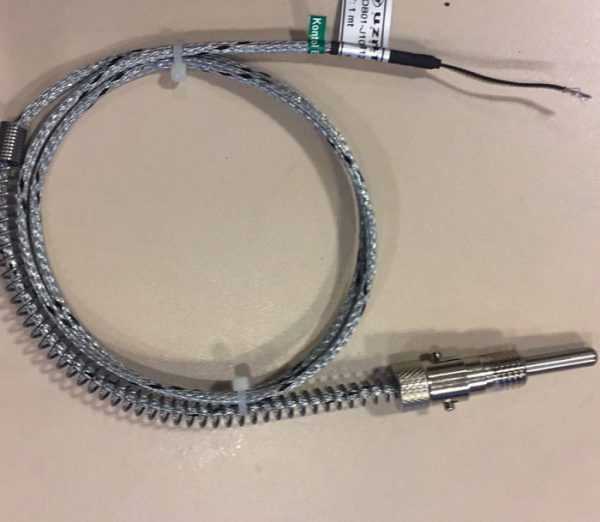

Фото – термопары хромель-алюмель

Термопары тип K могут быть использованы включительно до 1260 ° С в неокисляющих или инертных атмосферах без появления быстрого старения. В незначительно окислительной среде (например, углекислом газе) между 800 ° C-1050 ° С, проволока из хромеля быстро разъедается и становится намагниченной, также это явление известное как «зелена гниль». Это вызывает большое и постоянное ухудшение работы регулятора.

  1. Тип M

Класс термопар M (Ni / Mo 82% / 18% – Ni / Co 99,2% / 0,8%, по весу) используется в вакуумных печах. Максимальная температура составляет до 1400 ° С.

  1. Тип N

Никросил-нисиловые термопары являются подходящими для использования между -270 ° C и 1300 ° C, вследствие его стабильности и стойкости к окислению. Чувствительность около 39 мкВ / °С.

  1. Сплавы родия и платины

Платиновые термопары типа B, R, и S являются одними из самых стабильных термопар, но имеют более низкую термоЭДС, чем другие типы, всего около 10 мкВ / ° С. Класс B, R, и S обычно применяется только для измерения высоких температур из-за их высокой стоимости и низкой чувствительности.

  1. Тип B, S, C

Обозначение B у термопары означает, что в её состав входят такие металлы, как Pt / Rh 70% / 30% – Pt / Rh 94% / 6%, подходят для использования в среде до 1800 ° C. Класс S применяются до 1600 градусов, в то время как C до 1500.

  1. Сплавы рения и вольфрама

Эти термопары хорошо подходят для измерения очень высоких температур. Типичная область их применения – то автоматика промышленных процессов, производство водорода, вакуумные печи (особенно перед выходом обрабатываемого материала). Но ими нельзя работать в кислотных средах.

Монтаж термопары

Импортные термопары устанавливаются точно также, как и отечественные, замена производится своими руками, рассмотрим самый простой метод.

  1. Открутите медную или свинцовую гайку подключения внутри резьбового соединения к газовой линии.
  2. Под монтажным кронштейном на термопаре нужно отвинтить компенсационный винт, который держит трубку на место.
  3. Вставьте новую термопару в отверстие кронштейна. Убедитесь, что система не подключена к газовому или электрическому снабжению.
  4. Нажмите на гайку для резьбового соединения, где медный провод подключается к газовой линии. Убедитесь в том, соединение чистое и сухое.
  5. Плотно закрепите соединение, но не перетягивайте, при необходимости установите керамический уплотнитель или защитные прокладки.

Нужно отметить, что контролер плиты должен быть вмонтирован не слишком сильно, но чтобы руками он не отсоединялся.

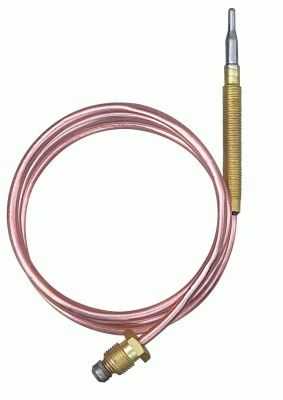

Фото – Термопара для печи

При установке медная и стальная труба подачи и отвода топлива или прочих веществ, направлены вниз – это очень важная зависимость.

Концевой выключатель расположен под автоматом контроля безопасности на печи, чуть ниже пленума. Если пленум становится слишком горячим, концевой выключатель отключает горелку. Он также отключает вентилятор, когда температура падает до определенного уровня, после того, как горелка выключается. Если вентилятор работает постоянно, либо контроль вентилятора на термостате был установлен в положение ВКЛ, то выключатель нуждается в корректировке. В первую очередь проверьте термостат. Если элемент был включен, то переведите его в автоматический режим, с предварительной установкой сигнала.

Любая лабораторная система контроля требует настройки. Градуировка или калибровка термопары также может осуществляться самостоятельно.

Для регулировки переключателя, снимите крышку элемента управления. Под ней находится зубчатый циферблат. Есть два указателя на стороне вентилятора. Указатели должны быть установлены около 25 градусов. Установите верхний указатель около 115 градусов по Фаренгейту, а нижний около 90 градусов. Если Вы почувствовали запах газа при выполнении этих работ или включения, нужно проверить утечку и уплотнители. Таким же способом можно заменить кабель и прочие детали системы.

Изготовление осуществляется на специальных заводах. Часто ремонт устройств можно осуществить непосредственно в дилерских центрах. Средняя стоимость термопары pt100 или овен (гильза с хромелем алюминия) составляет от 3 долларов до 6 в Москве. Перед покупкой обязательно проконсультируйтесь со специалистом, какое приспособление Вам необходимо, при потребности Вам будет предоставлена таблица предлагаемой продукции.

www.asutpp.ru

Термопара для газового котла - устройство и принцип работы

Элемент автоматики

Система автоматики отопления, особенно ее контролирующие блоки, это необходимые элементы, которые помогут избежать перегрева отопительного котла. К чему может привести перегрев, не стоит, наверное, пояснять. Так вот простым языком эти приборы называются термопарами для газовых котлов. Что они собой представляют, каков принцип их работы, разновидности и другие характеристики. Все эти вопросы будут рассмотрены в этой статье.

Общие понятия

Существуют специальные основополагающие документы, которые определяют, что такое термопара. Все это вы можете найти в ГОСТ Р 8.585-2001. Что в нем написано? Термопара – это контролирующее температуру устройство, которое состоит из двух проводников разного типа. Контактируют проводники обычно в одной или нескольких точках. В некоторых приборах контакт производится компенсационной проволокой. То есть, неважно, каким образом проведен контакт, важно, чтобы этот контакт был.

Разнородные проводники в процессе нагрева между собой создают напряжение, которое и учитывается в процессе контроля температурного режима котельного газового оборудования. Именно характеристики проводников, их возможность изменять параметры пластин, создают условия, при которых отпадает необходимость использовать внешнее возбуждение прибора. Им хватает автономного питания.

Хотелось бы добавить, что это устройство не очень сложное по своей конструкции. Его стоимость приемлема, поэтому, когда встает вопрос, как провести ремонт термопары для газового котла, все специалисты отвечают – ничего ремонтировать не нужно, просто меняйте вышедший из строя прибор на новый. Термопара – прибор полностью взаимозаменяемый, у него стандартные разъемы подключения. Здесь важно не ошибиться маркой и техническими данными, потому что предлагаемые на современном рынке термопары обладают достаточно широким диапазоном измеряемых температур.

Внимание! К сожалению, термопары не являются обладателями высокой точности. Ошибки, которые они могут выдавать, достигают одного градуса, что для измерительных приборов этого уровня – большая роскошь. В теплотехнике каждый градус на счету, особенно, когда дело касается работы газового котла.

Небольшое отступление, которое касается точности прибора. Пластины-проводники соединяются между собой по-разному. У каждого производителя свой способ. Это может быть точечная сварка, пайка, обжим и прочее. Пока оба материала (сплава) находятся в одной температурной зоне, то нет никакой разницы, как они соединены между собой. На качество работы это не влияет. Это влияет на точность показания. Почему? Если стык двух пластин выполнен некачественно, то это большая причина, что показания будут иметь погрешность больше одного градуса. А это недопустимо для такого агрегата, как контролер для газовых котлов.

Параметры термопары

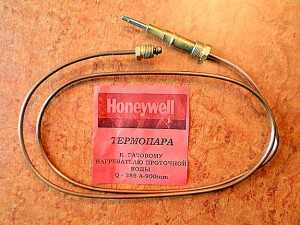

Производитель Honeywell

Чтобы начать разговор по теме – параметры термопары, необходимо понять, по какому принципу работает этот прибор. Итак, в нем две пластины-проводники из разных сплавов. У каждого сплава свои характеристики, пластины по-разному реагируют на изменения температуры. Получается так, что две пластины – это узел, который состоит из разнородных материалов, у каждого из них свое сопротивление и свой электрический потенциал. И все это зависит от температуры.

То есть, получается так, что температура полностью регистрирует электрический потенциал металла, который отображается на панели управления. Поэтому производители в процессе изготовления термопары для газового котла используют различные сплавы, подбирая их под определенный температурный диапазон. Поэтому, если вы подбираете это устройство под определенный газовый котел, то вам необходимо ознакомиться с паспортными данными этого прибора или проконсультироваться у специалиста.

Но тут есть еще один момент, который не стоит выбрасывать с поля своего зрения. Это коррозионная стойкость прибора. Чем этот показатель выше, тем дольше прибор отработает. Добавим, что между самой термопарой и измерительным прибором (панелью) устанавливаются специальные провода, которые по своей стоимости выше, чем все остальные элементы прибора. Так вот, чем длиннее провода у контролера, тем он дороже вам обойдется. Поэтому точно установите место измерения и место установки панели. Постарайтесь минимизировать данное расстояние, которое влияет на содержимое вашего кошелька. Хотя, если говорить в целом о стоимостном показателе, то это не очень дорогое устройство.

Все термопары, в независимости из какого сплава они изготавливаются, проходят в процессе производства корректировку по отношению к нулю градусов по шкале Цельсия. По сути, это обычная калибровка прибора. Но тут для производителя открываются возможности изменить точность измерения температуры. Чем точнее будет использован измерительный прибор при калибровке, тем точнее будет и сама термопара. В настоящее время производители пользуются электронными аппаратами, которые в несколько раз точнее остальных видов. Компенсация неточностей может коснуться не только температурного показателя, но и других характеристик. Проверить, правильно ли откалиброван прибор, можно на практике.

Самое удивительно, что термопары в газовых котлах выполняют функции обычных терморегуляторов (термостатов).

Виды термопары

Вообще, устройство самого прибора не очень сложное. Изготовить его своими руками – дело не самое трудное. Здесь важно правильно подобрать детали. Но в этой статье о самостоятельном изготовлении термопары разговор идти не будет. Сейчас нас интересуют типы термопар, чем они отличаются друг от друга.

TERMET G-19-01

  • Тип Е. Этот прибор изготовлен из двух пластин: хромеля и константана. Обладает данный тип высокой производительностью и поддерживает измерительный процесс в диапазоне от минус 50С до плюс 740С.
  • Тип J. В этом устройстве хромель заменен железом. От этого сам прибор не проиграл. И если его диапазон немного снизился от минус 40С до плюс 740С, то чувствительность стала намного выше.
  • Тип К. Этот тип является самым распространенным, потому что в его состав входят пластины, изготовленные из хромеля и алюминия. Их температурный диапазон: -200С до +1350С, при этом чувствительность повышается на несколько позиций. Правда, необходимо отметить, что долгосрочная эксплуатация термопары данного типа во многом зависит от среды, где она будет использоваться. К примеру, в углекислом газе хромель быстро покрывается «зеленой гнилью» (это вид ржавчины), которая быстро разъедает сплав, выводя его из строя. К тому же он теряет свои немагнитные свойства.

Существует еще достаточно большой ряд разновидностей термопар, которые в газовых отопительных установках не используются. Во-первых, в их сплавы входят дорогие металлы, которые увеличивают стоимость прибора. Во-вторых, вышеописанные модели ни по каким позициям не уступают дорогим. Так есть ли смысл использовать дорогое устройство. К примеру, для информации обозначим тип «М», который обычно используется в вакуумных котлах и печах. В состав сплавов входит молибден и никель. Так что теперь вы сами можете понять, почему себестоимость прибора становится высокой.

Способы монтажа

Способ монтажа, как и принцип работы, у всех термопар одинаковый. И неважно, этот прибор от отечественного производителя или от зарубежного. Все делается своими руками. Обычно это входит в ремонт газового котла, поэтому будем рассматривать весь процесс от демонтажа старого прибора до монтажа нового. Вот схема последовательности проведения установки:

Варианты автоматики

  • К газовой магистрали термопара присоединяется через резьбовой патрубок. Сам контролер крепится к патрубку специальной гайкой, которая изготавливается или из меди, или из свинца. Поэтому, чтобы демонтировать старый аппарат, необходимо эту гайку просто открутить.
  • Теперь необходимо открутить компенсационный винт, который держит термопару по месту. Он расположен под монтажным кронштейном.
  • Теперь удаляйте старую термопару для газового котла, и вставьте новую.
  • Закрутите компенсационный винт и гайку. Необходимо проверить, что соединение было проведено герметично. Если вас что-то не устроило, то используйте в качестве уплотнителя керамические или полимерные прокладки. Но не забывайте, что недотянуть или перетянуть резьбовое соединение – это опасно в обоих случаях.

Внимание! Когда проводится ремонт газового котла, необходимо его отключить от подачи газа и от электрической сети. Замена термопары не исключение.

Теперь можно проверить, как работает новое устройство. То есть, включаем газ, электрический ток, зажигаем котел и проверяем показатели, которые выдает термопара.

Полезные советы

  • При проведении установки прибора необходимо внимание уделить тому, как направлены трубки подачи и отвода топлива. Они должны быть направлены только вниз.
  • Основной элемент, который будет отключать подачу газа на горелку, это концевой выключатель. Он располагается в зоне контроля безопасности около автомата прямо под пленумом. То есть, температура на выключатель подается именно от пленума, который и нагревается в зависимости от температуры самого газового агрегата.
  • После выключения горелки выключается и вентилятор, подающий воздух в камеру сгорания топлива. Если этого не происходит, то придется откорректировать сам выключатель. Иногда в термостате была установлена опция постоянной работы вентилятора. Проверьте это, и если все подтвердилось, то просто выключите данную функцию.

Чистка термопары

Откалибровать термопару или настроить ее функционал несложно, своими руками это сделать можно без больших проблем. Для этого просто снимите крышку панели управления. Под ней вы найдете циферблат зубчатого типа. Прокрутите его до нужного показателя температуры и попробуйте запустить всю систему. Если вас такая работа прибора не устраивает, то смело ищите приемлемый вариант.

Обязательно реагируйте на запах газа. Значит, где-то вы неплотно прижали крепеж или ослабло какое-то соединение. С утечкой газа надо разобраться быстро, это ваша безопасность.

И последнее по этой теме. Самостоятельно правильно выбрать термопару, которая точно подойдет вашему котлу, будет сложно. Обратитесь к специалистам или найдите таблицу зависимости технических характеристик данного прибора с техническими характеристиками газового котла. Все должно совпадать до градуса.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

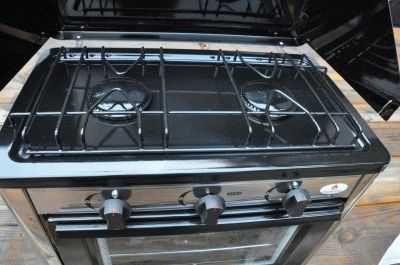

Термопара для газовой плиты: принцип работы и особенности

В повседневности вокруг человека проводники, изоляторы, электроника функционирует, используя иной подход. Попробуем заглянуть внутрь, приподнимем занавес. Заодно отметим, что такое термопара для газовой плиты, зачем нужна. В умелых руках пригодится.

Газовые плиты

Современная газовая плита — сложное устройство, зато пользоваться агрегатом одно удовольствие. Большинство изделий снабжены электроподжигом, значит, готовьтесь к розетке подключать, как другие бытовые кухонные приборы. Принцип действия розжига заключается в накоплении заряда конденсатором с последующим разрядом через ключевой элемент после достижения напряжением фиксированного значения. Вольтаж амплитудой 2-3 кВ пробивает разрядник, расположенный в конфорке, возникает электрическая дуга, зажигающая газ. Кран подачи голубого топлива открывается одновременно с вышеописанным процессом. Разряд происходит мгновенно.

Электроподжиг присутствует только на конфорках. Иногда для автоматизации духовки необходимо либо проложить дополнительные проводники согласно инструкции, либо вовсе доработать конструкцию. Как скоро автоматизация достигла таких высот, что газовая плита зажигается сама, неудивительно, что конструкторы снабдили технику защитой против угасания огня. Простейший пример, когда в сетевых коммуникациях пропадает газ, потом подается снова. Причем без предупреждения со стороны коммунальных служб.

Хозяин находит кухню, наполненную специфическим острым запахом. Взрыв далеко, а воду из чайника придется вылить в раковину, опасаясь отравиться. Некоторые продукты набирают запахи, кушать испорченные ароматом будет нельзя.

Наличие термопары газовой плиты помогает избежать подобных эксцессов. Если осмотреть конфорку, сняв отражатель, рассекатель, заметим две вещи:

  1. Свечу, напоминающую автомобильную.
  2. Термопару.

Первая отвечает за розжиг пламени, вторая контролирует, чтобы огонь горел исправно. Честно говоря, не приходилось видеть модели, дающие искру при повторной подаче газа, сделано для безопасности (если концентрация достигнет взрывоопасной, кухня рванет). Нынешний уровень технологии попросту не дает 100% гарантию исправной работы конструкции. Если газа в кухне хватает, пожар гарантирован. На практике пара анализаторов снаружи, турбинный датчик оборотов в трубопроводе поправили бы ситуацию, но кто хочет рисковать. Автоматика может 3-4 раза попробовать зажечь затухший огонь.

Ввиду описанных причин, термопара фиксирует угасание пламени, тракт подачи голубого топлива газовой плите перекрывается. Не всегда духовка оборудуется электроподжигом и защитой против угасания пламени. Важно отслеживать поставляемые опции. Имеем шансы наполнить кухню порцией газа, если защита от угасания пламени отсутствует. Осведомитесь у консультанта, в каких местах стоят термопары. Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности.

Типичное устройство розжига (блочок внутри газовой плиты) снабжается шестью или четырьмя парами контактов. Каждая способна выдавать искру. Профессиональный сленг описывает словами: выходы соединены параллельно. Всегда дооборудуете газовую плиту. На прилавке представлены модели, где специальная схемка показывает трассу укладки проводников, дополняющих духовку электроподжигом. Аналогичную процедур можно проделать с контролем горения, оборудовав термопарой выбранную область. Внедрить еще один элемент, не составит сложности опытному технику.

Физические основы работы термопары

Зеебек обнаружил любопытный эффект, взяв два куска проволоки разнородных проводников: спаял, соединение нагрел, цепь образовала ЭДС, потек ток.

В чем проявляется разнородность. При близком изучении вопроса выясняется: если нагреть проводник с одного конца, противоположный оставить при комнатной температуре, в проволоке возникает ЭДС. Значение бывает разного знака. Ученые объясняют изменением энергетических уровней частиц, переносящих заряд. В результате электроны устремляются из нагретой части проводника в холодную или наоборот, образуя ЭДС положительного/отрицательного знака.

От чего зависит направление движения носителей заряда. Определено физическими особенностями проводника. Для каждого материала ввели величину термоэдс, цифра положительная или отрицательная. У чистого железа параметр составляет +15 мкВ/ºС, у никеля – 20,8  мкВ/ºС. Теперь пару слов касательно назначения термопары.

Термопара

Согласно определению международного стандарта, термопара представлена двумя соединенными проводниками, используемыми в составе устройства, измеряющего температуру. Осталось добавить: материал проволочек выбирается различного знака коэффициентов термоэдс. Достигается максимальная разность потенциалов. Точность измерений напрямую определена величиной измеряемого параметра. Поскольку приборы демонстрируют абсолютные, относительные погрешности.

Распространенной термопарой считают изделие алюмеля (– 17,3 мкВ/ºС), хромеля (+ 24 мкВ/ºС). При температуре спая 300 ºС изделие выдает на контакты напряжение 12 мВ. Цифровой измеритель оценивает значение согласно полученному результату, газовая плита отрабатывает необходимые операции. В простейшем случае термопара определяет наличие огня конфорки. Огонь гаснет — срабатывает предохранительный клапан, перекрывающий подачу газа. Реализуется концепция безопасного пользования плитой.

Иногда точного измерения температуры не требуется, схема организована на цифровом компараторе, сравнивающем напряжение термопары с заданным уровнем. Порог перейден — происходит срабатывание схемы. Дальнейшие действия газовой плиты определены алгоритмом, заложенным разработчиками.

Термопары применяются в бытовой технике из-за беспримерной надежности, дешевизны, отказоустойчивости. Действительно, как может сломаться обыкновенный провод. Порвется — недолго срастить. Место пайки восстанавливается запросто. Газовая плита с термопарой надежно работает, ремонтопригодна.

Немалую роль играет аспект унификации. Термопара алюмель-хромель легко заменяется другой аналогичной. Сплавы легко приобрести по отдельности, можно своими руками изготовить измеритель температуры для газовой плиты. Немаловажный критерий маркетинговой привлекательности оборудования.

Видя простоту, покупатель готов потратить деньги. Монтаж несложен. Проложить пару проводов под силу каждому. Пару слов о назначении термопары.

Применение термопары

Проводки термопары помещаются в экран для избегания наводок, помех. Шаг позволит исключить ложные срабатывания оборудования, неправильные результаты измерений. Дополнительно избежать помех поможет скручивание проволочек друг с другом. На схожем принципе основана стабильность компьютерных витых пар.

Напряжение на выходе датчика зависит от разности температур между холодным и горячим концом. Поэтому в точных механизмах необходимо дополнительно оценивать параметры среды в месте снятия показаний. В бытовой технике, газовых плитах, нюансы упускаются за ненадобностью.

Термопара стоит неподалеку от свечи. Фактор контроля температуры — излучение. Огонь не задевает элемент, жар достигает датчика. Поскольку угасание конфорок происходит по раздельности, по науке выход каждой термопары подается на собственное измеряющее устройство. На практике скорее действует монтажное или схемное объединение логическим «и-не». Если один сигнал пропал, немедленно вырабатывается импульс тревоги, используемый по назначению. Отследим, чтобы работали все конфорки плюс духовка.

Замена комплектующих

Перед тем как заменить термопару, попробуйте почистить. Характерный признак неисправности таков:

  • нажимается кнопка;
  • загорается пламя;
  • огонь горит, пока палец лежит на кнопке.

Стоит убрать руку, пламя исчезает. Следует наждаком почистить головку датчика, расположенную под рассекателем. Если действие бессильно помочь, производится замена термопары газовой плиты. Электромагнитный клапан рассчитан на срабатывание при достижении напряжением некоторого уровня. При невозможности достать оригинальную запчасть, вспомните факт. Порог срабатывания найдете в технических параметрах электромагнитного клапана. Разумеется, после сборки систему следует проверить на работоспособность.

Отметим малоизвестный факт: тип форсунки определен давлением газа магистрали. Учитывают при переходе с природного газа (метан) на баллонный. У последнего давление выше, диаметр форсунки уже. Где взять изделия заменить старые. Газовая плита комплектуется двумя наборами форсунок. Производитель учитывает возможность перехода на новый тип топлива. Для производства замены входит в комплект специальный торцовый ключ.

vashtehnik.ru

Термопара универсальная SIT L-600mm M9x1 code 0270438

Термопара – это устройство контролирующее температуру и наличие пламени горелки, которое состоит из двух проводников разного типа. Контактируют проводники обычно в одной или нескольких точках. В некоторых приборах контакт производится проволокой. Неважно, каким способом проведен контакт, важно, чтобы этот контакт был. Разные проводники в процессе нагрева между собой создают электрическое напряжение, которое необходимо для стабильной работы газового клапана в таком оборудовании как газовая плита, газовая колонка, газовый котел, тепловая пушка или отопительный прибор где используется пламя для нагрева данного прибора. Именно характеристики проводников, их возможность вырабатывать электрический ток, создают условия, при которых отпадает необходимость использовать внешнее электро-питание прибора. Им хватает автономного питания от термопары. Термопара не очень сложное по своей конструкции изделие. Его стоимость приемлема, поэтому, когда встает вопрос, провести ремонт термопары для газового котла или замену, все специалисты отвечают – ничего ремонтировать не нужно, просто меняйте вышедший из строя прибор на новый. Термопара – прибор полностью взаимозаменяемый и отличается только размерами и типом разъемов подключения. Здесь важно не ошибиться с размерами и типом подключения термопары к клапану вашего газового оборудования. Пластины-проводники соединяются между собой разными способами. У каждого производителя термопар свой способ крепления и присоединения. Это может быть резьбовое соединение, точечная сварка, пайка, обжим и прочее. Пока оба материала (сплава) находятся в зоне воздействия на них пламени горелки, то нет никакой разницы, как они соединены между собой. На качество работы это не влияет. Это влияет на точность показания. Почему? Если стык двух пластин выполнен некачественно, то это большая причина, что термопара будет вырабатывать очень мало электрического тока или вообще не будет его вырабатывать. А это недопустимо для такого агрегата, как клапан для газовых котлов. Чтобы начать разговор по теме – параметры термопары, необходимо понять, по какому принципу работает термопара. Итак, в нем две пластины-проводники из разных сплавов. У каждого сплава свои характеристики, пластины по-разному реагируют на изменения температуры. Получается так, что две пластины – это узел, который состоит из разнородных материалов, у каждого из них свое сопротивление и свой электрический потенциал. И все это зависит от температуры которая на них воздействует. То есть, получается так, что при попадании пламени на термопару появляется электрический ток который и осуществляет питание газового клапана оборудования на котором он установлен. Поэтому производители в процессе изготовления термопары для газового котла используют различные сплавы, подбирая их под определенный температурный диапазон и режим работы газового оборудования. Поэтому, если вы подбираете термопару под определенный газовый котел, газовую плиту, газовую колонку или тепловую пушку, то вам необходимо ознакомиться с паспортными данными этого оборудования или проконсультироваться у специалиста. Есть еще один момент, на который стоит обратить свое внимание. Это стойкость термопары к корозии. Чем этот показатель выше, тем дольше термопара будет работать на вашем оборудовании. Между самой термопарой и газовым клапаном устанавливаются специальные провода, которые по своей стоимости намного выше, чем все остальные элементы термопары. Так вот, чем длиннее провода у термопары, тем она дороже вам обойдется. Поэтому точно установите место установки и место подключения термопары. Постарайтесь минимизировать данное расстояние, которое влияет на содержимое вашего кошелька. Хотя, если говорить о стоимости, то термопара не очень дорогое изделие. Самое удивительное, что термопары в некоторых моделях газовых котлов выполняют функции генераторов электрического тока для электрического питания терморегуляторов (термостатов) котлов. Самостоятельно правильно выбрать термопару, которая точно подойдет вашему котлу, будет сложно. Обратитесь к специалистам или найдите таблицу с техническими характеристиками термопары и с техническими характеристиками газового котла, все должно совпадать.

www.teplo-serv.com

Термопара универсальная SIT L-400mm M9x1 code 0200005

Термопара – это устройство контролирующее температуру и наличие пламени горелки, которое состоит из двух проводников разного типа. Контактируют проводники обычно в одной или нескольких точках. В некоторых приборах контакт производится проволокой. Неважно, каким способом проведен контакт, важно, чтобы этот контакт был. Разные проводники в процессе нагрева между собой создают электрическое напряжение, которое необходимо для стабильной работы газового клапана в таком оборудовании как газовая плита, газовая колонка, газовый котел, тепловая пушка или отопительный прибор где используется пламя для нагрева данного прибора. Именно характеристики проводников, их возможность вырабатывать электрический ток, создают условия, при которых отпадает необходимость использовать внешнее электро-питание прибора. Им хватает автономного питания от термопары. Термопара не очень сложное по своей конструкции изделие. Его стоимость приемлема, поэтому, когда встает вопрос, провести ремонт термопары для газового котла или замену, все специалисты отвечают – ничего ремонтировать не нужно, просто меняйте вышедший из строя прибор на новый. Термопара – прибор полностью взаимозаменяемый и отличается только размерами и типом разъемов подключения. Здесь важно не ошибиться с размерами и типом подключения термопары к клапану вашего газового оборудования. Пластины-проводники соединяются между собой разными способами. У каждого производителя термопар свой способ крепления и присоединения. Это может быть резьбовое соединение, точечная сварка, пайка, обжим и прочее. Пока оба материала (сплава) находятся в зоне воздействия на них пламени горелки, то нет никакой разницы, как они соединены между собой. На качество работы это не влияет. Это влияет на точность показания. Почему? Если стык двух пластин выполнен некачественно, то это большая причина, что термопара будет вырабатывать очень мало электрического тока или вообще не будет его вырабатывать. А это недопустимо для такого агрегата, как клапан для газовых котлов. Чтобы начать разговор по теме – параметры термопары, необходимо понять, по какому принципу работает термопара. Итак, в нем две пластины-проводники из разных сплавов. У каждого сплава свои характеристики, пластины по-разному реагируют на изменения температуры. Получается так, что две пластины – это узел, который состоит из разнородных материалов, у каждого из них свое сопротивление и свой электрический потенциал. И все это зависит от температуры которая на них воздействует. То есть, получается так, что при попадании пламени на термопару появляется электрический ток который и осуществляет питание газового клапана оборудования на котором он установлен. Поэтому производители в процессе изготовления термопары для газового котла используют различные сплавы, подбирая их под определенный температурный диапазон и режим работы газового оборудования. Поэтому, если вы подбираете термопару под определенный газовый котел, газовую плиту, газовую колонку или тепловую пушку, то вам необходимо ознакомиться с паспортными данными этого оборудования или проконсультироваться у специалиста. Есть еще один момент, на который стоит обратить свое внимание. Это стойкость термопары к корозии. Чем этот показатель выше, тем дольше термопара будет работать на вашем оборудовании. Между самой термопарой и газовым клапаном устанавливаются специальные провода, которые по своей стоимости намного выше, чем все остальные элементы термопары. Так вот, чем длиннее провода у термопары, тем она дороже вам обойдется. Поэтому точно установите место установки и место подключения термопары. Постарайтесь минимизировать данное расстояние, которое влияет на содержимое вашего кошелька. Хотя, если говорить о стоимости, то термопара не очень дорогое изделие. Самое удивительное, что термопары в некоторых моделях газовых котлов выполняют функции генераторов электрического тока для электрического питания терморегуляторов (термостатов) котлов. Самостоятельно правильно выбрать термопару, которая точно подойдет вашему котлу, будет сложно. Обратитесь к специалистам или найдите таблицу с техническими характеристиками термопары и с техническими характеристиками газового котла, все должно совпадать.

www.teplo-serv.com

что это такое, принцип действия термопары, подключение преобразователя

В повседневной жизни каждого человека встречались приборы и устройства, одним из определяющих факторов работы которых была температура. Начиная от температуры в системах отопления и заканчивая промышленными предприятиями, процесс выпуска продукции которых связан со строгим соблюдением температуры, процедура контроля данного параметра очень важна как для жизнедеятельности, так и для энергосбережения. Одним из устройств по контролю температуры является термопара, или термоэлектрический преобразователь. Термопара – что это такое?



Термопара газового котла

Назначение

Термоэлектрический преобразователь, или термопара, является приспособлением, используемым для контроля температуры на промышленных предприятиях, в процессе научных исследований, при эксплуатации автоматики и в медицинских учреждениях.

Физическая величина, численно определяющая размер энергии тела, получаемой за счет движения молекул веществ, в зависимости от теплоты, называется температурой. Поскольку непосредственно температуру вещества измерить невозможно, то ее величину определяют, благодаря трансформации иных физических параметров вещества. В качестве таких физических параметров могут выступать давление, электрическое сопротивление, объем, интенсивность излучения, температурная электродвижущая сила, коэффициент расширения вещества и ряд других.

Существует два способа контроля температуры:

  • При непосредственном контакте с объектом с помощью термопар;
  • При отсутствии непосредственного контакта с объектом – пирометрия либо термометрия излучения используется при необходимости измерения очень больших температур.

Принцип действия термопары

Особенностью работы термопары является наличие термоэлектрического эффекта, или эффекта Зеебека, названного в честь ученого, открывшего данное явление в 19 веке. Сущностью такого эффекта является наличие контактной разности потенциалов между разнородными проводниками. Соответственно, принцип работы термопары заключается в следующем.

При скрутке двух концов разнородных проводников или сплавов таким способом, чтобы они представляли собой закольцованную электрическую цепь, и если далее поддерживать противоположные окончания проводов при разной температуре, то в данной цепи сформируется термоэлектродвижущая сила, величина которой будет пропорциональна разности температур между скрутками проводников. Соответственно, цепь, состоящая из двух разнородных проводников либо сплавов, является термопарой, или термоэлементом.

Эффект термоэлектричества

Величина тока работающих термопар зависит от:

  1. Материала проводников;
  2. Разности температур на противоположных спайках.

Проводник термоэлектрического преобразователя, по которому электрический ток направлен от горячей спайки к холодной, является положительным, при обратном направлении электрического тока термоэлектрод является отрицательным. Маркировка термопары осуществляется в следующем порядке:

  1. Принадлежность самого устройства;
  2. Материал положительного проводника;
  3. Материал отрицательного проводника.

Разновидности и конструктивные особенности

Виды термопар

Термопары ввиду своих структурных особенностей подразделяются на такие виды:

  1. По специфике применения:
  • Наружное;
  • Погружаемое.
  1. По особенностям предохраняющего кожуха:
  • без кожуха;
  • со стальным кожухом – устройство эксплуатируется для контроля температур до 600оС;
  • со стальным кожухом из специфического сплава – устройство необходимо для измерения температур до 1100оС;
  • с кожухом из фарфора – устройство применяется для контроля температур до 1300оС;
  • со стальным кожухом из тугоплавких сплавов – устройство эксплуатируется при температурах более 2000оС.
  1. По методу фиксации термопреобразователей:
  • С неподвижным чувствительным элементом;
  • С подвижным чувствительным элементом;
  • С подвижным креплением.
  1. По герметичности клемм:
  • С простой верхушкой;
  • С водонепроницаемой верхушкой;
  • Без колпачка, со специфической герметизацией выводных клемм.
  1. По изолированности:
  • Изолированные от влияния активных или неагрессивных сред;
  • Не изолированные.
  1. По герметизации от большого давления:
  • Не герметичные;
  • Герметичные.
  1. По стойкости к механическому влиянию:
  • Устойчивые к вибрации;
  • Ударостойкие;
  • Простые.
  1. По количеству контролируемых зон:
  • Рассчитанные на одну зону;
  • Рассчитанные на несколько зон.
  1. По скорости реакции на изменение температуры:
  • С высокой инерционностью. Скорость реагирования составляет до 210 секунд;
  • С посредственной собственной инерцией. Скорость реакции составляет до 60 секунд;
  • С малой инерционностью. Скорость реакции составляет до 40 секунд;
  • С ненормированной скоростью реакции.
  1. По длине функционирующей части:
  • Длиной от 120 мм до 1580 мм. Находят свое применение в однозонных термопарах;
  • Длиной до 20000 мм. Используются в многозонных термопарах.

К конструктивным особенностям термопар относятся:

  1. Рабочий спай двух проводников в основном образовывается путем электродуговой сварки предварительно скрученных термоэлектродов. Одним из способов соединения является пайка, однако подключение термопары вольфрам-рениевой или вольфрам-молибденовой обходится обычным скручиванием без дополнительной сварки;
  2. Проводники соединяются только в активной части. Остальная часть проводов строго изолируется;
  3. Изоляционным материалом может быть любой источник, вплоть до воздуха, однако температура измеряемой среды должна быть ниже 120оС. При температурах вещества до 1300оС применяются фарфоровые изоляторы. Поскольку при t> 2000оС фарфор теряет свои физические свойства и размягчается, то применяются трубки из окиси алюминия, магния, бериллия, тория, циркония;
  4. Для предотвращения механического влияния на термопару ее помещают в предохранительную трубку-кожух с герметизированным концом. Этот кожух должен обеспечивать изоляцию от внешней среды, предотвращать механические натяжения и обеспечивать хорошую теплопроводность. Выдерживание предельной температуры термопары в течение длительного времени и стойкость к активной среде контролируемого вещества являются основополагающими требованиями к трубке-кожуху.

Типы термопар и их характеристики

Термопара хромель-алюмель (ТХА)

Термопара хромель-алюмель ТП6

Термоэлектрический преобразователь хромель-алюмель предназначен для эксплуатации в агрессивных и благородных средах, а также допускается использовать в сухом водороде и вакууме, однако на короткое время. Отличительной особенностью ТХА является максимальная устойчивость к облучению внутри ядерного реактора. К недостаткам устройства относятся сравнительно высокая восприимчивость к механическим воздействиям и непостоянство температурной электродвижущей силы. Такие типы термопар применимы для измерения температуры вещества от -200оС до 1100оС и эксплуатируются  в основном в сталеварных печах, энергосиловой аппаратуре, отопительных приборах и научной работе.

В качестве положительного электрода выступает проводник никелевого сплава хромель НХ9,5, а роль отрицательного электрода занимает проволока никелевого сплава алюмель НМцАК2-2-1.

Термопара хромель-копель (ТХК)

Термопара хромель-копель ТХК 1199

Основными областями по применению термопар хромель-копель являются промышленные, производственные предприятия и сфера научных исследований. Наряду с остальными термопарами, устройство работает в основном для длительных измерений температуры до 600оС, хотя граничные пределы по температуре составляют от -253оС до 1100оС. Имеется максимальная восприимчивость из всех выпускаемых термопар, также присутствует паразитная большая восприимчивость к механическому воздействию на термодатчик. В качестве проводника для позитивного щупа используется никелевый сплав хромель НХ9,5, проволокой же для негативного щупа является медно-никелевый сплав копель МНМц43-0,5.

Термопара железо-константан (ТЖК)

Термопара железо-константан

Термоэлемент ЖК нашел применение в научных испытаниях и производственных предприятиях в агрессивных, благородных, восстановительных веществах и вакууме при -203оС<t<1100оС. Кроме высокой восприимчивости, к достоинствам ТЖК относится низкая себестоимость. Большая восприимчивость к механическому воздействию на электроды и маленькая коррозийная устойчивость металлического щупа являются негативными сторонами ТЖК. Сырьем для позитивного электрода термопары является малоуглеродистая сталь, отрицательный электрод состоит из медно-никелевого сплава константан МНМц40-1,5.

Термопара вольфрам-рений (ТВР)

Термопара вольфрам-рений

В производстве керамики, тугоплавких металлов, твердых сплавов, разливке стали, контроле температуры газовых потоков, низкотемпературной плазмы применяется термопара вольфрам-рений. Эти типы термопар считаются наилучшими термопарами в промышленности с рабочей t>1800оС. Веществами, с которыми эксплуатируется термопара, являются  сухой водород, азот, гелий, аргон и вакуум при температуре 1300оС<t<3000оС.

К достоинствам прибора ВР относятся:

  • Наилучшая механическая устойчивость при высоких температурах;
  • Стабильная работа при знакочередующихся нагрузках;
  • Устойчивость к многократным и стремительным теплосменам.
  • Простота в производстве и не восприимчивость к загрязнениям.

Отрицательными свойствами являются недостаточная воспроизводимость температурной электродвижущей силы, нестабильность работы при облучении.

Материалами позитивного и негативного проводников, соответственно, являются:

  1. ВР5 и ВР20;
  2. ВАР5 и ВР20;
  3. ВР10 и ВР20.

Термопара вольфрам-молибден (ТВМ)

Будучи очень дешевыми термопарами, эти типы термопар массово эксплуатируются для

измерения температуры в благородных средах, водороде, вакууме, при 1400оС<t<1800оС. К дополнительным преимуществам относятся большая механическая устойчивость и отсутствие суровых правил к химической чистоте от момента производства до установки и работы. Недостатками являются хрупкость элемента при больших температурах, низкое значение электродвижущей силы и восприимчивости, смена полюсов при t>1400оС.

Позитивные и негативные электроды изготавливаются из вольфрамовой и молибденовой проволоки, которые являются металлами технической чистоты.

Термопара платинородий-платина (ТПП)

Термопара платинородий-платина

Функциональность ТПП характеризуется максимальной достоверностью и устойчивостью, потому широко применяется в научных опытах и технике. Также за счет своих физических особенностей ТПП стала эталоном температурной шкалы МПТШ-68. Комфортный температурный диапазон – до 1600оС. Слабой стороной ТПП является повышенная восприимчивость к загрязнениям, очень высокая цена, нестабильная работа при облучении. В качестве материалов щупов выступают сплавы платинородия ПР10 или ПР13 для позитивного щупа и платина для негативного щупа.

Термопара платинородий-платинородий (ТПР)

Эти типы термопар, прежде всего, эксплуатируются при производстве цемента, стали и стекла, огнеупоров, ввиду возможности длительное время контролировать температуру более 1400оС. Помимо возможности применения в вакуумной среде, к дополнительным преимуществам ТПР относятся сравнительно большая устойчивость при очень больших температурах, лучшая механическая прочность, практически отсутствие хрупкости и минимальная восприимчивость к загрязнению. Проводник электропозитивного щупа изготовлен из платинородия ПР30, негативный щуп выполнен на платинородия ПР6.

Изложенный материал объясняет, что такое термопара, их разнообразие, специфические особенности и сферы использования. Становится понятен физический смысл и порядок определения температуры в той или иной среде.

Видео

Оцените статью:

elquanta.ru

Термопара – устройство и принцип работы простым языком

Практически каждое отопительное оборудование требует применения дополнительных элементов, предостерегающих систему от перегрева. Одним из таких контролеров считается термопара. Принцип ее работы заключается в регулярном измерении температурного режима для поддержания заданного значения.

Общие характеристики

Согласно Номинальных статических характеристик преобразования ГОСТ Р8.585-2001 термопара – устройство, состоящее из 2-х разнородных контактирующих друг с другом проводников, предназначенное для измерения температуры. При изменении температурного режима на одном участке создается напряжение, вследствие чего происходит конвертация температуры в электроток.

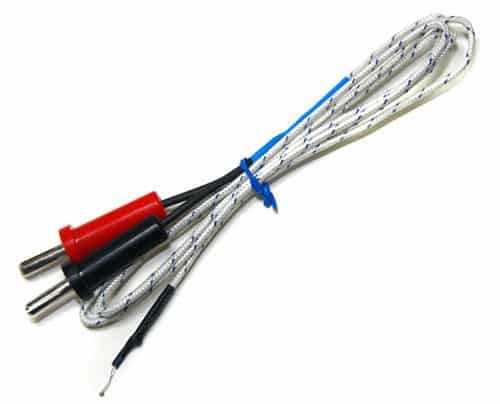

Термопары

Конструкция элемента устроена из двух разнотипных проводников, которые соединяются друг с другом в одном узле. Существует три типа соединений:

  • спайка;
  • ручная скрутка;
  • сварка.

Зачастую в виде проводящих электроэнергию элементов применяется металлический проводник, однако встречаются случаи, когда вместо него используют полупроводниковые устройства.

Параметры устройства определяет материал, из которого изготовлены проводники. Понятно, что любой металл образует сопротивление, значит будет производить электроток. Но для корректной работы термопары используются определенные сплавы, которые выдают прогнозируемые вводные и точно с минимальной погрешностью определяют зависимость между температурой и сопротивлением. Для определенного диапазона должен использовать определенный материл.

Говоря простым языком, термопара, в зависимости от материалов, из которых состоят проводники, позволяет определять температурный режим в разнообразных диапазонах значений. В целом, термопара определяет температуру ориентировочно от -250°С до +2 000°С.

ВИДЕО: Измерение температуры с помощью термопары

Принцип действия термопары

Вне зависимости от имени производителя, работа всех термопар основывается на термоэлектрической схеме, разработанной в 1821 году известным физиком Т.И. Зеебеком. Принцип действия термопары заключается в поочередном соединении двух разновидных переходника в одно замкнутое кольцо. Первый узел предназначен для нагрева, в результате чего, по кольцу образовывается электрический движущий заряд, который называется – термо-ЭДС. Под влиянием ЭДС-силы, по цепочке протекает электрически ток.

Схематическая работа устройства

Сама область нагрева называется узлом нагревательного предназначения, второй конец обозначается как холодный спай.

Чтобы измерить значение микро или милливольт электрической движущей силы, следует разъединить кольцо и соединить его при помощи микровольтметра. Количество милливольт полностью зависит от интенсивности нагрева соединений и температурного режима холодного узла. Принцип работы простым языком базируется на разности значений температуры двух соединительных спаев, между холодным и горячим обозначением.

Получается, что если область спая двух разных проводов нагреть, то в зоне несоединенных концов образуется разносторонний потенциал, измеряемый специальным инструментом. Преобразователи, разработанные по инновационным технологиям, возникшую разность электрической силы переводят в цифровые символы, обозначающие температурный режим нагрева соединенных узлами частей.

Конструкция устройства

Устройство производится разных форм и размеров. Подразделяется по конструктивному производству на два основных типа:

  • термопары, не имеющие корпуса;
  • с кожухом, служащим в качестве защиты.

В первом случае устройство в месте соединения не имеет закрытого корпуса, выполняющего защитную функцию от разнообразных воздействий внешней окружающей среды. Данный вид обеспечивает быстрое определение инертности и температурного режима, не затрачивая на процесс много времени.

Термопара для котельного оборудования

Второй тип производится подобно зонду, который выполнен из металлической трубы с хорошей внутренней изоляцией, способной противостоять высоким температурным показателям. Изнутри термопар оснащен термоэлектрической системой. Конструкция с защитным корпусом не поддается воздействиям агрессивной среды.

Разновидности термопары

Принцип работы термопара достаточно прост и понятен, однако, прежде чем создать устройство своими руками, следует знать, чем отличаются такие модификации как ТХА,TKX, ТПП, ТСП, ТПР и ТВР, а также, по каким критериям и группам они распределяются.

  • Группа Е – состоит из комбинированного материала - хромель-константан. Соединительный спай обладает повышенной производительностью – более 69 мкВ/оС, подходящей для криогенного применения. Помимо всего, система не имеет магнитные свойства, а температурный режим варьируется от – 50°С до + 740°С.
  • Группа J – термоэлектроны производятся из положительного железа и отрицательного типа константаны. Разбег функционирования данной серии термопара меньше, чем в прошлой группе -40°С - + 750°С, однако показатель чувствительности более высокий – 50 мкВ/°С.
  • Группа К – самый распространенный тип устройств, состоящий из комбинации материалов – алюминий и хромель. Производительность системы равняется 40 мкВ/°С, функционирование происходит в пределах температурных показателей от – 200°С до 1 350°С. Следует помнить, что даже при низком уровне окисления в диапазоне температуры 800-1050°С, элемент из хромеля отсоединяется и приобретает намагниченное состояние, что называется «зеленая гниль». Данный фактор отрицательно сказывается на функционировании регулятора.
  • Группа М – применяется в комплектациях печей вакуумного вида. Рабочие силы варьируются от -260 до + 1400°С с максимальной погрешностью в 2 градуса.

Принцип работы термопары

  • Группа N – устройство выпускается для использования в устройствах обладающих температурными обозначениями – 270 и 1300°С, что является гарантией хорошей работоспособности и устойчивости перед окислительными процессами. Чувствительность не превышает 40 мкВ/°С.
  • Группы В, S, R отличаются стабильной работой с более пониженным ЭДС – 10мкВ/°С. Из-за плохой чувствительности, используется исключительно для определения повышенных температур.
  • Группы В, С, S – первый символ обозначает модификацию, подходящую для измерения температуры до 1 800оС, S – 1 600°С, С – до 1 500.
  • Рениево-вольфрамовые термопары применяются для измерения высоких температур 25 000°С и менее. Также устройство предназначено для устранения окислительной атмосферы, разрушающей материал.

Термопары хромель-алюмель

Монтаж

Принципиальной разницы между установкой российского или европейского оборудования нет – схема везде одинакова. Мы опишем самый простой способ.

  1. Откручиваете гайку внутри резьбового соединения к газопроводу.
  2. На самой термопаре откручиваете компенсационный винт.
  3. В отверстие монтажного кронштейна вставляете термопару.
  4. Протрите место соединения ветошью резьбовое соединение и гайку.
  5. Закрутите соединение до упора, но не затягивайте слишком сильно. Если есть необходимость, можно использовать прокладку.

Контролер газовой плиты должен быть соединен максимально плотно, но чтобы его можно было снять по мере надобности.

Термопара для печи

Обратите внимание на то, чтобы обе трубы были направлены строго вниз.

Теперь разбираемся, как работает. Концевой выключатель всегда расположен на несколько сантиметров ниже пленума под автоматом контроля безопасности плиты. Когда пленум нагревается до предела, выключатель дает сигнал на отключение горелки и сразу же срабатывает вентилятор. В этот момент происходит резкое снижение температуры.

На некоторых устройствах вентилятор не останавливается. Причиной этого может быть выключенный контроль вентилятора (посмотрите на рычаг, он должен быть на отметке «вкл») либо выход из строя термостата. Как вариант, может быть установлен ручной режим вместо автоматического.

После установки устройства необходимо проверить правильность работы. И если настройка происходит в лабораторных условиях, то калибровать термопару можно и собственноручно.

Для этого снимаете крышку блока управления и смотрите на циферблат. Со стороны вентилятора есть 2 датчика, которые изначально настроены на 25°F. Вам нужно выставить верхний на 115°F, нижний – не меньше 90°F.

Если во время градуировки или калибровки отчетливо слышен запах газа, необходимо проверить уплотнители или вызвать службы газа на предмет выявления утечки.

Преимущества и недостатки применения измерителя

Температурный датчик, невзирая на простоту в устройстве, обладает как преимуществами, так и недостатками.

Плюсы:

  • Широкий диапазон температурных режимов, делающих устройство самым устойчивым контактным датчиком перед высокими показателями.
  • В результате нарушения целостности спая можно полностью заменить узел или создать прямой контакт непосредственно через измеряемые системы.
  • Простота устройства, прочность и большой эксплуатационный срок.

Термопара "Арбат"

Минусы:

  • При установке температурного датчика необходимо регулярно контролировать изменения напряжения холодных спаев. Для облегчения задачи требуется приобрести дополнительный термистор. Также можно заменить устаревший прибор полупроводниковым сенсором, способным автоматически вносить изменения в ТЭДС.
  • Подверженность к поражению коррозией, в результате чего происходит термоэлектрическая недостаточность и нарушение градуировочных характеристик.
  • Электроды состоят из материалов, которые не считаются химически инертным, поэтому при нарушении герметичности корпуса система становится подверженной агрессивным процессам окружающей среды.
  • Длинные термопарные провода образовывают электромагнитное поле.
  • Возникают сложности в процессе создания вторичного преобразователя сигналов из-за несущественного взаимодействия ТЭДС и температурных режимов.
  • Для стабильной работы с термической инерцией, обязательным условием термопара считается обеспечение качественной электроизоляцией, заземление функционирующих спаев, предостерегающих от возникновения утечки в землю.

ВИДЕО: Сравнение термосопротивления и термопары. Основы измерения температуры от Emerson

www.portaltepla.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
