Габионы с армирующей панелью (Система «террамеш»)

На спланированную поверхность устанавливают пустые габионы. Для надежной фиксации по углам каждого короба вбивают крепежные стержни. Монтаж габионных конструкций должен предусматривать связывание коробов друг с другом.

Для того чтобы получить ровную лицевую поверхность, с наружной стороны укрепляют деревянную раму.
После укладки и соединения габионных коробов их заполняют камнями. Размер камней должен быть больше ячеек сетки.
При заполнении габионов необходимо следить, чтобы камни были расположены максимально плотно. Заполнение лучше проводить за три подхода, фиксируя каждый слой камней связующими скобами.
Заполнять короба следует на 2-5 см выше верхней кромки для обеспечения равномерной осадки камней.
Крышка габионов должна быть надежно притянута к верхним граням и зафиксирована при помощи проволоки.

Для конструкций удерживающего типа, с дополнительным армированием грунта рекомендуется использовать коробчатые габионы с армирующей панелью или по другому система Террамеш. Terramesh в переводе с английского Terrа — земля, грунт, Mesh – сетка, т.е. другими словами сетка внедренная в грунт.

Такие габионы имеют в основании дополнительный участок сетки двойного кручения, продолжение дна конструкции. Выпущенные участки сетки, послойно, монтируются в грунт при этом могут дополнительно крепиться стальными анкерами. Склон может быть выполнен вертикальной или наклонной стеной прямого или ярусного вида.

Закрепление грунтов (армирование грунтов) при помощи системы Террамеш сегодня является востребованной услугой в особых условиях ландшафта г. Сочи и гористых районов Краснодарского края. Система экологична, возводится в относительно сжатые сроки и, при соблюдении всех условий, очень долговечна.

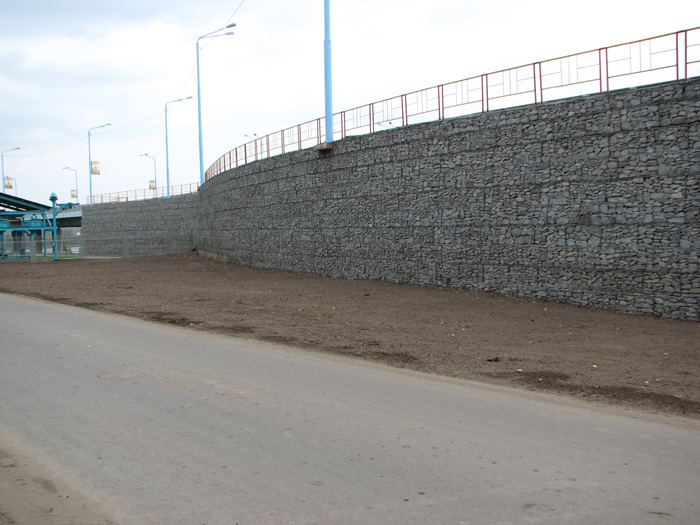

Системой Террамеш называют многослойную модульную систему армирования грунта. Внешне она представляет собой наклонную стену, имеющую гладкий или ступенчатый профиль. Конструкция служит для укрепления наружных откосов насыпи, а также для армирования уплотненных массивов грунта обратной засыпки сооружения.

Армирование грунта (закрепление грунта) выполняется посредством укладки в тело насыпи сетки двойного кручения. Система применяется в двух вариациях:
лицевая грань не маскируется – в этом случае она выполнена из корочатых конструкций, заполненных камнем;

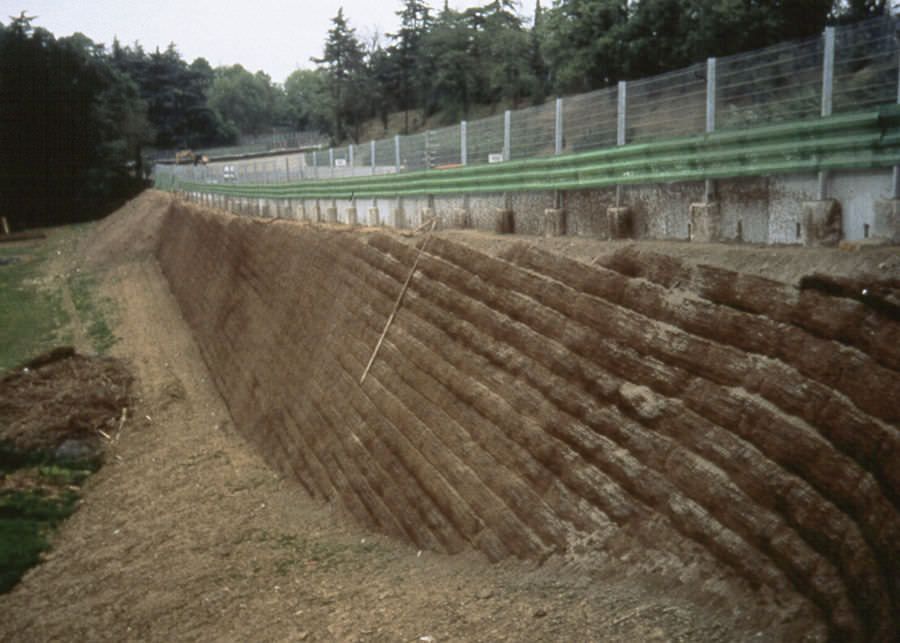

зеленый Террамеш – лицевая сторона затянута сеткой двойного кручения, а по ней пущено биополотно, инициирующее рост растительности.

Сетка, служащая основой габиона, изготавливается по ГОСТ Р 51285-99 из плотной оцинкованной стальной проволоки с дополнительным поливинилхлоридным покрытием, что обеспечивает ее устойчивость к коррозии, механическим и химическим повреждениям, продлевая срок службы – он превышает 75 лет.
Сетка производится и монтируется из проволоки различного диаметра:
проволока для стяжки деталей конструкции при заполнении габиона камнем и для совместной связки габионов в единую конструкцию – 2,2 мм;

проволока для плетения сетчатых панелей габионов – 2,7 мм;

проволока кромочная – 3,4 мм;

стальной пруток, вставляемый в скрутки кромок для усиления лицевой грани габиона – 4,4 мм.

Преимущества системы Террамеш для закрепления грунтов
Прочность. Сетка двойного кручения обладает высокой прочностью, поэтому риск разрывов соединений между гранями системы и армопанелью практически сведен к нулю. Для обеспечения наилучшего сцепления модульной системы и грунта ячейки сетки изготавливаются шестиугольными.

Экологичность. С целью скорейшего восстановления растительного покрова следует заполнить участок плодородной почвой. Гидропосев на поверхности склона может потребовать сразу по окончании строительных работ увлажнения грунта обратной засыпки и дополнительного питания.

Экономичность. Модульная система Террамеш монтируется в короткий срок за счет сборки конструкции из отдельных габионов. Заполняются габионы грунтом, собранным непосредственно на месте установки конструкции, что позволяет значительно сэкономить на земляных работах. Однако это является возможным только в случае соответствия грунта требуемым инженерно-геологическим характеристикам.

Наличие специального оборудования, собственная производственная база, спецтехника и высокопрофессиональный коллектив позволяют ООО «ИнжГеоКом» устанавливать высококачественные модульные системы Террамеш в самые короткие сроки и по доступным ценам.
Заказать устройство армогрунта системы Террамеш можно, обратившись по телефону в Сочи +7(8622) 96-41-38.
Система Terramesh — Армированная подпорная конструкция для грунта I Geotech d.o.o.
Система Террамеш – Армированная подпорная конструкция для грунта
Система Террамеш является одной из систем, используемых при строительстве армированных подпорных конструкций для грунта. Подпорные конструкции из армированного грунта выполняются путем комбинирования насыпи за лицевой стороной подпорной конструкции с натяжными элементами, такими как геосетка, шестигранная сетка, ловушки и т. д. Этот тип конструкции является устойчивым благодаря взаимодействию натяжных элементов и окружающего засыпаемого грунта. . Лицевая сторона конструкции служит эстетической цели и предотвращает локальную эрозию, но не вносит существенного вклада в общую устойчивость конструкции в целом.
Характеристики системы Террамеш
Система Террамеш разработана итальянской корпорацией Officina Maccaferri S.p.A. Система состоит из габионных корзин с надставками. Габионные корзины состоят из элементов, построенных с использованием шестигранной сетки из оцинкованной пластиковой проволоки диаметром 2,70 мм. Система делает возможным строительство подпорной конструкции с очень крутым фронтальным наклоном до 70˚.

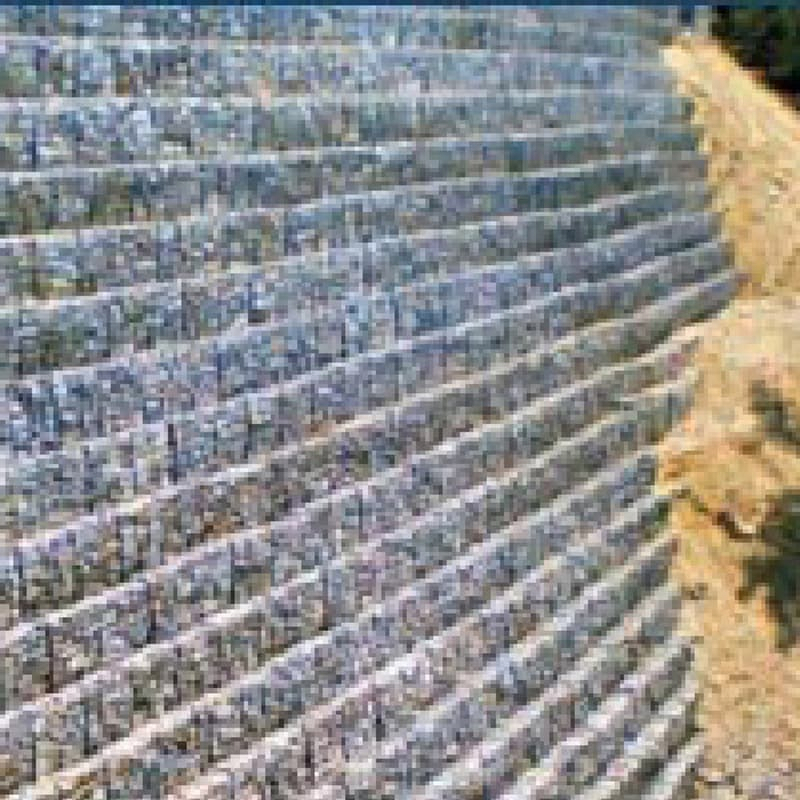

Фото 1. Система Террамеш
Исполнение системы Террамеш
Передняя и верхняя стороны габионной корзины загибаются в процессе производства, а все остальные стороны строятся из специальных отрезков сетки, которые крепятся к панели. Дополнительная специальная панель служит надставкой и крепится на заводе или на строительной площадке к передней и задней стороне корзины через каждые 1,0 м общей длины.
Элементы системы выпускаются стандартных размеров: шириной 2,0 м, длиной 3,0, 4,0 и 5,0 м, высотой 0,5 и 1,0 м. При необходимости другие размеры могут быть изготовлены в соответствии с требованиями проекта.
Выполнение подпорной конструкции габиона с надстройками начинается после завершения земляных работ. Первый ряд корзин из оцинкованной проволоки и надставок устанавливают таким образом, чтобы корзины (размеры в плане 2,0 х 1,0 м) располагались на фундаменте так, чтобы более длинная сторона была параллельна откосу котлована. Щебень укладывается в корзины вручную и с помощью машины, при этом более крупные куски укладываются на дно, а остальная часть заполняется камнем одинакового размера. На 1/3 общей высоты корзины габиона передняя и задняя боковые грани соединяются оцинкованной проволокой диаметром 3,0 мм для предотвращения деформации под тяжестью верхних корзин. Когда корзина габиона полностью заполнена, перед ее закрытием последние 5,0 см заполняются каменным заполнителем диаметром от 32,0 до 64,0 мм, который выравнивается и образует ровную поверхность, необходимую для следующего ряда габионов.
После завершения первого ряда габионов пространство между корзиной габионов и поверхностью котлована заполняется и начинается следующий ряд. Обратная засыпка выполняется слоями не толще 30,0 см, и каждая засыпка уплотняется по всей ширине подходящими средствами уплотнения. Для повышения устойчивости всей подпорной конструкции второй ряд габионов сдвигают внутрь на 33,0-50,0 см. После размещения второго ряда корзины прикрепляются к первому ряду, и процесс укладки камней повторяется.
Схема установки габионных корзин с надставкой представлена ниже.
Рисунок 1. Схема установки габионов с надставкой
Применение системы Террамеш
Выполнен проект основной подпорной конструкции для строительства автостоянки вдоль государственной дороги Д66 в г. Пломынь. В выбранном решении использовались габионные корзины с удлинением со следующими характеристиками:
– Ширина корзины габиона: 1,0 м
– Длина корзины габиона: 2,0 м
– Высота корзины габиона: 1,0 м
– Конструкция: Габионная корзина с удлинителем (система Terramesh)
– Длина удлинения с лицевой стороны стены: Lp = 4,0 м
– Длина удлинения с задней стороны стены: Lz = 3,0 м
Нормальный поперечное сечение выполненной подпорной конструкции показано ниже.
Рисунок 2. Нормальное сечение подпорной конструкции (система Террамеш)
Заключение
Строительство подпорных конструкций с применением систем Террамеш и других армированных грунтовых систем имеет существенные преимущества:
Высота подпорных конструкций из армированного грунта может превышать 50,0 м.
Возможность заполнения земляным материалом.
Сопротивление значительным осадкам и смещениям (гибкие конструкции).
Возможность озеленения лицевой стороны (эстетически приемлемое решение).
Скорость и простота исполнения.
Учитывая эти преимущества, мы считаем, что этот тип подпорной конструкции будет все чаще использоваться в будущем.
Подробнее: Габионная стенка

TerraMesh – Maccaferri USA
Перейти к содержимому
Главная > Продукты > TerraMesh
TerraMesh
Семейство Maccaferri Terramesh® включает различные варианты облицовки для создания конструкций из механически стабилизированного грунта (MSE) и откосов из армированного грунта (RSS).

Он состоит из предварительно собранных блоков проволочной сетки двойного кручения (типа 8×10). готовы к сборке, когда они прибудут на стройплощадку. Усиление георешеткой, фасция и крышка представляют собой одну непрерывную панель сетки, не требующую разрезания на месте. Блоки Terramesh® изготавливаются из высококачественной стальной проволоки с дополнительным полимерным покрытием (Polimac), обеспечивающим расчетный срок службы 120 лет. PoliMac — это революционное покрытие, способное выдерживать самые агрессивные условия окружающей среды, что приводит к значительному повышению производительности. PoliMac обеспечивает: 10-кратную устойчивость к истиранию2-кратную устойчивость к химическим воздействиям4-кратную эффективность в холодную погоду4-кратную устойчивость к УФ-лучам

Установки Terramesh® производятся на наших заводах по всему миру. Система управления и производства на многих наших заводах сертифицирована в соответствии с ISO 9001. Существует три различных варианта облицовки: габион (система Terramesh®), растительный (Green Terramesh®) или архитектурный (Mineral Terramesh®). модульная система, используемая для формирования облицованной габионами стены MSE. Лицевая часть блока образована соединением задней панели и диафрагм с основным фасциальным блоком, что создает ячейки прямоугольной формы, используемые для удержания камней. Усиление георешеткой, фасция и крышка представляют собой одну непрерывную панель сетки. Элементы системы Terramesh® поставляются стандартной длины, поэтому их не нужно резать на месте. После сборки на месте бордюр заполняется подходящим габионным каменным наполнителем. Затем структурная засыпка укладывается на георешетки, армирующие грунт, и уплотняется. Green Terramesh® представляет собой экологически чистую модульную систему, используемую для формирования покрытых растительностью (зеленых) грунтовых откосов (RSS) и насыпей.

Он использовался во всем мире в некоторых из наиболее важных инфраструктурных схем. Он состоит из сборных блоков из проволочной сетки двойного кручения (типа 8×10), облицованных противоэрозионным покрытием и усиленных панелью из сварной сетки. Две предварительно сформированные стальные распорки поставляются для соединения на рабочей площадке, чтобы поддерживать необходимый угол наклона агрегата. Наклонная передняя поверхность и покрытие для предотвращения эрозии предназначены для облегчения создания естественной растительности блоков; важное требование Green Terramesh®. Поскольку все компоненты устанавливаются на заводе, Green Terramesh® устанавливается быстрее, чем системы армированного грунта конкурентов. Устройство просто монтируется на месте, раскосы поддерживают поверхность под заданным углом без необходимости использования какой-либо внешней опалубки или опалубки. Структурная засыпка укладывается на георешетки армирования грунта, а подходящая засыпка укладывается сразу за лицевой стороной. Например, на установке «Земляного типа» для восстановления растительности верхний слой почвы хорошего качества будет размещен непосредственно за передней поверхностью, чтобы способствовать быстрому зарастанию склона. Mineral Terramesh® — это уникальная и простая в установке система армирования грунта с отделкой наклонной поверхности скалы.
