Система спринклерного пожаротушения: Спринклерная и дренчерная системы водяного пожаротушения: применение, устройство, недостатки

Определения систем автоматического пожаротушения

Автоматическая установка пожаротушения (АУП): СП485 3.86 установка пожаротушения автоматическая: Установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара установленных пороговых значений в защищаемой зоне, а также обеспечивающая передачу сигнала о пожаре во внешние цепи.

СП485 3.86 установка пожаротушения автоматическая: Установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара установленных пороговых значений в защищаемой зоне, а также обеспечивающая передачу сигнала о пожаре во внешние цепи.

Системы автоматического водяного и пенного пожаротушения бывают:

СП485 3.88 установка пожаротушения автоматическая спринклерная: Установка пожаротушения, оборудованная спринклерными оросителями, срабатывание которой осуществляется в результате последовательной активации спринклерных оросителей под воздействием на них теплового потока от очага пожара.

Водозаполненная спринклерная система («мокрая») представляет собой водозаполненную систему автоматического водяного пожаротушения, предназначенную для защиты объектов, в которых температура не опускается ниже нуля градусов.
В данной системе все трубопроводы заполнены водой или водным раствором. Такие системы применяются на большинстве объектов, требующих защиты спринклерной системой пожаротушения.

СП485 3.7 водозаполненная установка: Установка, у которой подводящий, питающий и распределительный трубопроводы в дежурном режиме заполнены водой или водным раствором.

СП485 3.89 установка пожаротушения автоматическая спринклерная водозаполненная: Установка пожаротушения спринклерная, трубопроводы которой заполнены водой (водным раствором).

«Сухая» спринклерная система представляет собой водовоздушную систему автоматического водяного пожаротушения предназначенную для неотапливаемых помещений (защищаемые объекты, на которых возможны низкие температуры). Подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы заполняются сжатым воздухом или азотом. Насосная станция должна находиться в отапливаемом помещении. Спринклеры устанавливаются только вверх розеткой

СП485 3.9 воздушная установка: Установка, у которой в дежурном режиме подводящий трубопровод заполнен водой, а питающий и распределительный трубопроводы — воздухом под давлением.

СП485 3.90 установка пожаротушения автоматическая спринклерная воздушная: Установка пожаротушения спринклерная, подводящий трубопровод которой заполнен водой (водным раствором), а трубопроводы, расположенные выше узла управления, — воздухом или иным газом под давлением.

Дренчерная система:

Дренчерная система представляет собой систему автоматического водяного пожаротушения, предназначенную для особо пожароопасных объектов. Подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы не заполнены (воздух). В системе устанавливаются дренчерные оросители (открытые, без теплового элемента) и дренчерные клапана .

Данные системы, как правило, применяются для защиты особо пожаро- и взрывоопасных объектов, на которых огонь распостраняется с высокой скоростью, как правило, это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов (лакокрасочных), окрасочные камеры,  и т.д. Дренчерные системы также применяются в качестве дренчерных завес, которые обеспечивают отсечение «стеной огнетушащего вещества» (например воды) помещения, где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т.д.

Дренчерная установка пожаротушения: СП485 3.87 установка пожаротушения автоматическая дренчерная (водяная завеса): Установка пожаротушения, оборудованная дренчерными оросителями или генераторами пены, при срабатывании которой огнетушащее вещество подается одновременно из всех дренчерных оросителей или распылителей данной установки, или ее секции.

Пенная система

Системами пенного пожаротушения защищаются помещения в которых неэффективно или невозможно использование систем водяного тушения,  например помещения для хранения ЛВЖ и т.п.

Система автоматического пенного пожаротушения представляет собой мокрую или сухую спринклерные системы или же дренчерную систему (в зависимости от типа объекта), которая обеспечивает пожаротушение пеной. В современных системах автоматического пенного пожаротушения применяются БАКИ-ДОЗАТОРЫ совместно с пеносмесителями. Такие системы производят подачу и дозирование без использования насосов-дозаторов.

Системы Preaction (система с одной\двойной блокировкой)

Система состоит из группы клапанов объедененных общей обвязкой. Запуск системы производится только при наличии двух подтверждающих сигналов: срабатывание оросителя и поступление сигнала от пожарной сигнализации. Данные системы используют в помещениях, где необходима дополнительная защита системы от ложных срабатываний.

Система автоматического пожаротушения АПТ состоит из:

• пожарных насосов основного и резервного;
• узла управления;
• запорной арматуры;
• спринклерных или дренчерных оросителей, а так же иных конечных устройств распределения огнетушащего вещества по защищаемой площади;
• сигнализирующих и контролирующих устройств.

СП485 3.92 установка пожаротушения автоматическая спринклерно-дренчерная: Установка пожаротушения, в которой подача огнетушащего вещества в защищаемую зону осуществляется только при срабатывании по логической схеме «И» оросителя и любого технического средства пуска узла управления.

СП485 3.96 установка пожаротушения автоматическая спринклерно-дренчерная воздушная 2-го типа: Установка пожаротушения спринклерно-дренчерная воздушная, в которой заполнение питающих и распределительных трубопроводов огнетушащим веществом происходит только при совместном срабатывании системы пожарной сигнализации и оросителя.

СП485 3.80 узел управления: Совокупность устройств, расположенных между подводящим и питающим трубопроводами спринклерных и дренчерных установок водяного и пенного пожаротушения, предназначенных для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для подачи огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление техническими средствами пожарной автоматики.

СП485 3.71 спринклерныйороситель(распылитель):Ороситель (распылитель), оснащенный тепловым замком.

СП485 3.72 спринклерный ороситель с принудительным пуском: Спринклерный ороситель, оснащенный пусковым устройством, обеспечивающим его срабатывание при подаче управляющего импульса (электрического, гидравлического, пневматического, пиротехнического или комбинированного).

СП485 3.77 тепловой замок: Запорный термочувствительный элемент, вскрывающийся при определенной температуре.

СП485 3.19 дренчерный ороситель (распылитель): Ороситель (распылитель) с открытым выходным отверстием

СП485 3.15 дежурный режим автоматической установки пожаротушения: Состояние готовности автоматической установки пожаротушения к срабатыванию.

СП485 3.53 рабочий режим автоматической установки пожаротушения: Выполнение автоматической установкой пожаротушения своего функционального назначения после включения (пуска).

СП485 3.65 сигнализатор давления: Сигнальное устройство, предназначенное для формирования сигнала об изменении контролируемого значения давления в трубопроводной сети.

СП485 3.67 сигнализатор потока жидкости: Сигнальное устройство, предназначенное для формирования сигнала об изменении контролируемого значения расхода.

СП485 3.66 сигнализатор положения затвора: Сигнальное устройство, предназначенное для формирования сигнала о состоянии положения затвора запорных устройств «Открыто» — «Закрыто».

Техническое обслуживание спринклерной системы пожаротушения

Техническое обслуживание спринклерной системы пожаротушения

Cамым популярным способом борьбы с огнем является водяное пожаротушение. Вода доступна, стоит в разы дешевле других огнетушащих веществ, а оборудование систем легко монтируется и отличается высокой эффективностью и надежностью..

Характеристики спринклерных систем пожаротушения

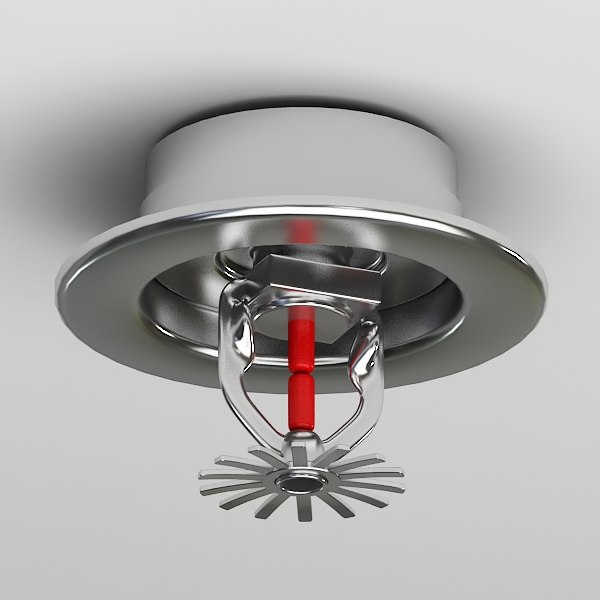

Центральным элементом спринклерной установки является распылительная головка — спринклер, оснащенная специальным тепловым замком. Термоколба реагирует на повышение температуры в помещении и разрушается при достижении граничного значения параметра.

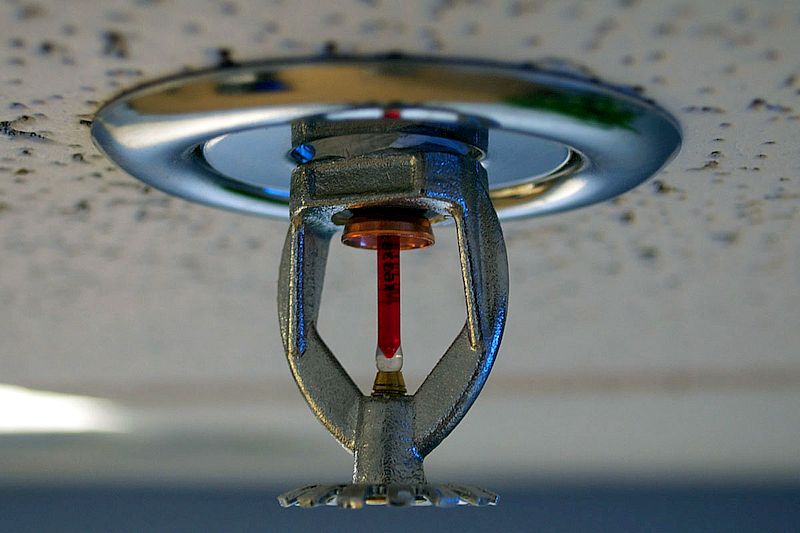

Чувствительность теплового замка бывает разной в зависимости от модели устройства и может составлять как 70⁰С , так и 300⁰С.

В состав спринклерной системы пожаротушения помимо оросителей входит насосная станция с резервуарами, приборы автоматики и контрольно-измерительная аппаратура, трубопроводы с запорной арматурой.

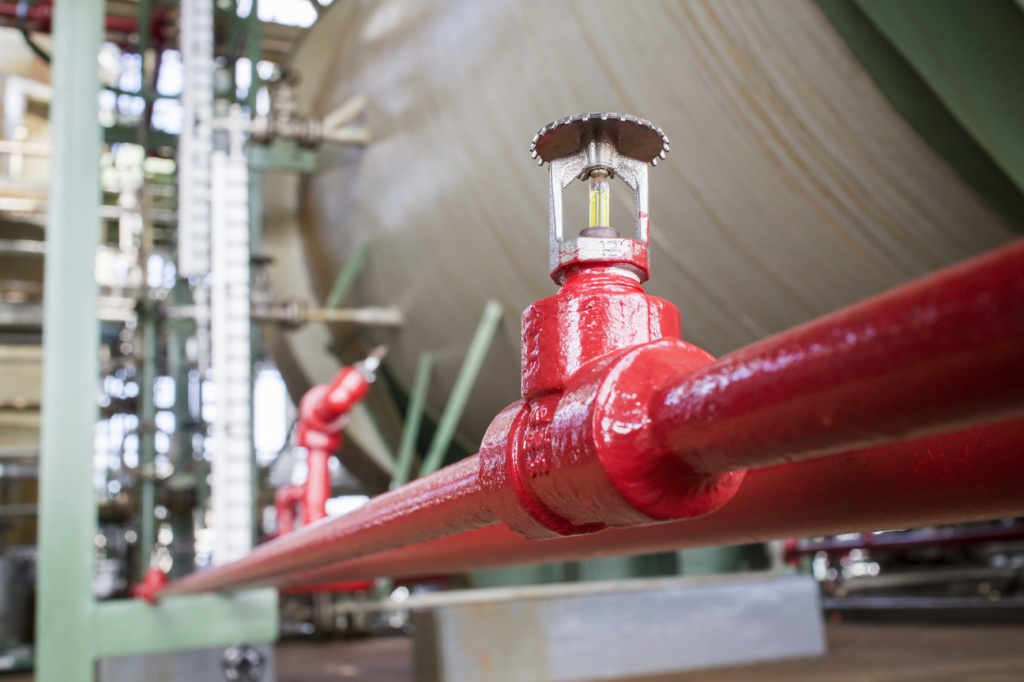

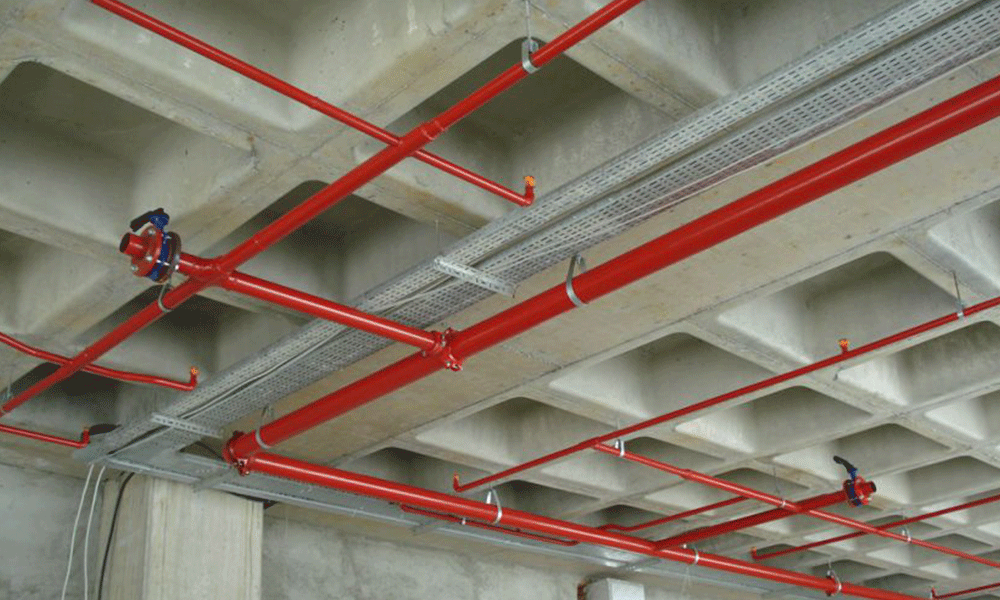

Спринклеры располагаются на трубах, в которых под постоянным давлением находится вода или воздух. Когда термоколба лопается, давление резко падает и подается вода.

Техническое обслуживание спринклерных систем

Благодаря своевременному проведению технического обслуживания, спринклерная установка пожаротушения будет служить долго и безотказно. Важно соблюдать периодичность и выполнять полный объем регламентных работ..

1. Еженедельные работы:

• фиксирование показаний манометра и количества воды в поднятых емкостях отдельного пользования;
• проверка правильности положения запорной арматуры;
• испытания оповещателя с водяным приводом — устройство должно подавать сигнал длительностью 30 и более сек;
• тестирование автоматического запуска насосов;
• проверка повторного запуска дизельного двигателя;
• оценка исправности систем подогрева, служащих для предотвращения замерзания воды в трубах.

• Ежемесячные процедуры заключаются в контроле уровня и плотности электролита в свинцово-кислотных аккумуляторах. Это необходимо для проверки работы батареи. Если плотность низкая, а зарядное устройство аккумулятора работает нормально, то производится замена неисправной батареи.

• Ежеквартальные работы:
  • обследование защищаемого помещения с целью установления влияния изменений конструкции, присутствия людей, освещения, отопления и оборудования на класс пожарной опасности, что позволит внести необходимые перемены;
  • проверка трубопроводов и крепежных элементов на наличие коррозии, при необходимости — грунтовка и покраска труб;
  • очистка спринклеров от налета и загрязнений, замена вышедших из строя устройств;
  • проверка корректности работы резервного источника питания, которое обеспечивают дизельные генераторы;
  • анализ исправности и правильности положения задвижек, преграждающих выход воды из распылителей;
  • контроль правильности работы сигнализаторов подачи воды, числа и состояния запасных деталей.

• Работы, выполняемые раз в полгода:
  • проверка соответствия движущихся частей сигнальных клапанов, акселератов и вентиляторов воздушных секций инструкциям производителя;
  • оценка исправности электрической части сигнала, подаваемого пожарным подразделениям и на пульт пожарного поста.

• Ежегодные мероприятия:
  • испытания насосов на полной мощности;
  • проверка исправности дизельного двигателя;
  • анализ работоспособности поплавковых клапанов на резервуарах с водой;
  • очистка и контроль состояния фильтров всасывающих отделений насосов и отстойников.

• Раз в три года проводят внешний осмотр емкостей на присутствие ржавчины и при необходимости окрашивают их или наносят антикоррозионное покрытие.

Также обследуют запорные задвижки водопитателей, необратимых и сигнальных клапанов. Если требуется, элементы заменят на новые.

Процесс технического обслуживания спринклерной системы пожаротушения сложный и многогранный, он требует наличия профессиональных знаний и навыков. Поэтому доверять подобную работу лучше специализированным компаниям.



Кому доверить техническое обслуживание спринклерных систем пожаротушения?

Установка спринклерных систем пожаротушения требует как профессионального монтажа, так и высококлассного сервиса и ремонтов.

Все это возможно лишь при сотрудничестве с надежной компанией. При выборе фирмы следует руководствоваться такими принципами:

• наличие лицензии и соответствующих разрешений – обязательно;
• она может специализироваться только на противопожарных системах;
• сотрудники компании должны качественно выполнять как техническое обслуживание таких систем, так и их монтаж и проектирование;
• руководство организации должно постоянно заниматься вопросом повышения квалификации работников.

Все это Вы найдете, если обратитесь в нашу компанию. Помните, что доверять можно только профессионалам, тем более что от работы системы пожаротушения зависит, возможно, человеческая жизнь.



Если у Вас появились вопросы, звоните нашим специалистам по телефону +7 (495) 227 31 11 или оставьте заявку на сайте.

Системы пожаротушения на водной основе | Janus Fire Systems

Описание

В системах пожаротушения на водной основе используется недорогая и легкодоступная среда воды, которая подается на пламя через обычно фиксированную систему трубопроводов. Существует 4 основных типа систем защиты на водной основе. Опасность/риск, который необходимо защитить, определит наиболее подходящий тип системы, который вам нужен.

Влажные системы

Спринклерная система с водяными трубами представляет собой стационарную противопожарную защиту с использованием трубопроводов, заполненных водой под давлением, подаваемой из надежного источника (муниципального или подсоединенного к пожарному насосу). Для обнаружения пожара используются термочувствительные автоматические спринклеры, расположенные в соответствии с общепризнанными стандартами установки. Когда возникает пожар, срабатывает датчик тепла (расположенный на самой головке спринклера) (предохранители), пропуская воду. Во время работы спринклеры распределяют воду по определенной области, чтобы контролировать или тушить пожар. Когда вода проходит через систему, инициируется сигнализация расхода, указывающая на то, что система работает. Работают только отдельные спринклеры, активируемые теплом непосредственно над огнем или рядом с ним, что сводит к минимуму ущерб от воды. Поскольку система трубопроводов обычно находится под давлением воды, температура трубопроводов системы должна поддерживаться выше 32°F [0°C]. Пожалуйста, свяжитесь с Janus Fire systems по любым вопросам применения.

Типовые зоны противопожарной защиты

• Под полом турбины
• Зоны прокладки кабеля
• Стандартные внутренние зоны/ограждения

Системы предварительного реагирования

Эти системы требуют использования независимых систем обнаружения в сочетании с закрытыми спринклерными системами. Система обнаружения может быть гидравлической, пневматической или электрической и может приводиться в действие дымовыми, тепловыми, оптическими датчиками или приводиться в действие вручную. Системы обнаружения обычно срабатывают до того, как спринклеры перегорают и подают сигнал тревоги. Системы предварительного действия обычно контролируются давлением воздуха. Целью надзора является контроль целостности системы. Если спринклерная головка сломана или расплавлена, или сеть трубопроводов повреждена, давление в трубопроводе снизится и прозвучит сигнал тревоги. Также будет сигнал тревоги из-за низкого давления подачи воздуха.

Существует несколько типов систем предварительного орошения.

1. Без блокировки

   – Автоматический регулирующий клапан спринклера (обычно дренчерный клапан) активируется либо открытием головки спринклера, либо активацией системы обнаружения. Вода сбрасывается в трубопровод и выливается из теперь открытого спринклера (если он открылся).

2. Одинарная блокировка

   – Система обнаружения активирует автоматический клапан управления спринклерами (дренажный клапан), позволяя воде течь в систему трубопроводов. Однако, если ни один из разбрызгивателей не активирован, вода остается в трубопроводе без сброса. Если огонь создает достаточное количество тепла, активируются одна или несколько спринклерных головок. Это позволит воде вытечь из разбрызгивателя и начнет контролировать или тушить огонь. В дополнение к открытию спринклера на пульт управления подается контрольный сигнал, указывающий на потерю давления воздуха.

3. Двойная блокировка

   – Вода сливается только после выполнения двух операций. Должна открыться спринклерная головка (потеря давления воздуха) И должно сработать устройство обнаружения. Когда обе эти вещи произошли, тогда и только тогда с автоматическим регулирующим клапаном спринклеров (дренчерным клапаном) откройте и начните сбрасывать воду в систему трубопроводов.

Типовые зоны противопожарной защиты

• Комнаты данных
• Диспетчерские
• Зоны чувствительного оборудования
• Зоны, где вода может повредить оборудование

Дренчерные системы

Дренчерные системы используются там, где обычно быстро растут опасности и/или существует высокий риск. Эти типы окружающей среды лучше всего подходят для использования спринклерной системы дренчерного типа или системы распыления. Дренчерная система состоит из стационарной системы трубопроводов, автоматического клапана управления спринклерами (дренчерный клапан) и спринклеров открытого типа (спринклеры без термодатчика, подобные вышеупомянутым системам). Когда система обнаружения активирована, как правило, с помощью тепловых датчиков (в зависимости от типа окружающей среды), автоматический регулирующий клапан спринклера (дренчерный клапан) открывается и подает воду под давлением в трубопровод, а все форсунки направляются на источник опасности. повышенный риск повреждения водой в случае случайного сброса, так как все форсунки открыты.0005

Типичные участки пожарной защиты

• Трансформаторы
• Ямы оборудования
• Воплодорий. Системы, упомянутые выше, представляют собой автоматические спринклерные системы. это система противопожарной защиты, в которой в качестве огнетушащего вещества используется вода. Трубопровод системы от сухотрубного клапана до спринклеров с тепловым приводом заполнен сжатым воздухом или азотом. Система позволяет трубопроводу системы оставаться сухим до тех пор, пока не сработает автоматический спринклер.

  Сухая трубная система в основном используется для защиты неотапливаемых конструкций или участков, где трубопровод может подвергаться замерзанию. Система может быть установлена ​​в любом строении для автоматической защиты содержимого строения и/или персонала от потерь в результате пожара, как и в случае спринклерной системы с мокрой трубой. Когда возникает пожар, выделяемое тепло приводит в действие спринклер, вызывающий сброс давления воздуха в системе трубопроводов. Когда достигается пороговое значение давления, клапан сухой трубы открывается, позволяя воде течь по трубопроводу системы и через активированный спринклер. В то же время сигнализация водяного двигателя или реле давления для подачи электрического сигнала тревоги. Вода будет продолжать течь, и сигнал тревоги будет звучать до тех пор, пока система не будет отключена вручную.

  Типичные зоны противопожарной защиты

  • Зоны, подверженные замерзанию (защищенные зоны с
    температурой ниже 32°F [0°C])

  Папа
  Начальник отдела
  708.417.3955
  tim.pope@janusfiresystems.com

  Является ли система пожаротушения такой же, как система пожаротушения?

  Спринклеры являются лишь одним типом системы пожаротушения и подходят во многих случаях. Но что, если ваше имущество может быть повреждено водой? Подумайте о дорогом компьютерном оборудовании, драгоценных картинах и изобразительном искусстве.

  Чтобы обеспечить наилучшую защиту вашего имущества, важно знать разницу между спринклерами пожаротушения и другими системами пожаротушения.

  Продолжайте читать, чтобы узнать, в чем разница между спринклерами и другими системами пожаротушения, как срабатывают различные системы и какая система лучше всего подходит для ваших нужд.

  В чем разница между системами орошения водой и другими системами пожаротушения?

  Как следует из названия, спринклерные системы тушат пожары, выпуская воду, когда система обнаруживает наличие огня или дыма.

  Водяные спринклеры обычно делятся на две категории:

  Водяные спринклеры

  Водяные спринклеры используют трубы, которые постоянно заполнены водой под давлением. Поскольку в трубах всегда присутствует вода, эти системы могут разряжаться быстрее, чем спринклерные системы с сухими трубами.

  Сухие спринклеры

  Трубы этих спринклерных систем заполняются водой только при включении системы. Спринклерные системы с сухими трубами лучше всего подходят для сред, где вода может замерзнуть, например, на складах, расположенных в холодном климате.

  Вода очень эффективна при тушении пожаров и недорога.

  Однако не всегда можно использовать воду для тушения пожаров. Необходимо рассмотреть другие системы пожаротушения, как описано ниже.

  Какие другие системы пожаротушения доступны?

  В дополнение к водяным спринклерам доступны другие системы пожаротушения, такие как:

  Системы водяного тумана

  Системы водяного тумана работают за счет подачи воды под высоким давлением для создания мелких капель с большой площадью поверхности. Из-за большой площади поверхности капель воды капли быстро испаряются в пар при контакте с огнем. Испаряясь в пар, капли поглощают тепло, необходимое для поддержания огня.

  По сравнению со спринклерными системами, системы водяного тумана наносят значительно меньший ущерб от воды.

  Влажные химические системы

  Влажные химические системы включают системы пенного пожаротушения .

  Системы пенного пожаротушения смешивают воду и пенообразователь для заполнения больших пространств. Смесь пенообразователя гасит топливо и кислород, необходимые для поддержания огня, а водяной компонент охлаждает тепло. Системы пенного пожаротушения обладают высокой эффективностью и способны тушить возгорание за считанные секунды.

  Системы пенного пожаротушения идеально подходят для помещений, включая, помимо прочего, здания, заполненные горючими жидкостями. Это связано с тем, что в дополнение к тушению пожаров эти системы также предотвращают повторное возгорание.

  Системы пенного пожаротушения экономичны по сравнению с другими системами пожаротушения не на водной основе.

  Системы чистых агентов

  Системы чистых агентов используют инертные газы для тушения пожаров и лучше всего подходят для защиты ценных предметов и чувствительного оборудования.

  Химические вещества, используемые в чистых системах, не проводят электрический ток, что делает их идеальными для таких мест, как центры обработки данных, серверные комнаты и музеи изобразительного искусства.

  В отличие от других систем пожаротушения, здесь не остается следов, которые нужно очищать. Это связано с тем, что в системах с чистыми агентами используются инертные газы, такие как азот, аргон и углекислый газ (системы CO ₂ ), чтобы лишить пожар необходимого кислорода и тепла. Основное влияние чистых реагентов на тушение источника воспламенения заключается в удалении источника тепла за счет снижения температуры пламени. Это замедляет скорость выделения тепла по мере снижения температуры и уменьшения образования паров топлива.

  Системы чистых реагентов действуют быстро и способны локализовать возгорание в ограниченном пространстве, предотвращая дальнейшее разрушение. Системы Clean Agent активируются на начальном этапе, ограничивая время простоя и повреждение ценного оборудования.

  Как запускаются различные системы?

  Традиционные спринклерные системы пожаротушения приводятся в действие поднимающимся горячим воздухом, образующимся при пожаре. Внутри каждой спринклерной головки находится стеклянная колба, наполненная жидкостью, которая расширяется при контакте с теплом. Когда жидкость нагревается до температуры от 135 до 165 градусов по Фаренгейту, она начинает расширяться и в конце концов разбивает стеклянную колбу. Как только стеклянная колба разбивается, активируется спринклерная головка.

  Некоторые более сложные системы пожаротушения используют электронные тепловые датчики для срабатывания системы. Детекторы тепла стратегически размещены вокруг собственности. При обнаружении тепла система пожаротушения срабатывает до того, как возгорание может начаться или распространиться на дорогостоящие предметы.

  Все системы пожаротушения имеют механизм ручного спуска. Если система не срабатывает автоматически, ее можно активировать вручную, потянув за переключатель или нажав кнопку.
