Сегодня для отопления применяются разные материалы. Одним из них является пенополиуретан. Его популярность набирает обороты. Но как любой материал, он может быть поврежден. На помощь приходит система ОДК для труб ППУ. Она контролирует изоляционный слой трубопровода. Благодаря ОДК, можно предотвратить повреждение трубы, своевременно приняв меры. Это уменьшает время и затраты на ремонт.

Система ОДК: назначение, принцип работы, исправление повреждений

Что такое ОДК? Это система оперативного дистанционного контроля. Производит постоянный и непрерывный контроль за теплоизоляцией труб (ППУ). Контроль ведется все время службы теплотрассы.

Система предназначена для обнаружения таких дефектов, как:

  • повреждение непосредственно самой трубы;
  • повреждение обертки из полиэтилена, которой обернута труба и слой теплоизоляции;
  • повреждение сигнальных проводов;
  • процесса замыкания сигнальных проводов на трубу;
  • плохого стыкового соединения проводов.

Труба ППУ послойно

Принцип действия ОДК основывается на датчике, контролирующем слой изоляции, а именно его влажность, который проходит по всей длине трубопровода. Как минимум два провода расположены в слое теплоизоляции и соединены по всей длине трубопровода. На начальной и конечной точке они соединяются в одну петлю. Петля представляет собой сигнальные провода из меди. Между стальными трубами и пенополиуретановым слоем теплоизоляции образуется датчик контроля за уровнем влажности теплоизоляции.

Задачи датчика:

  • контроль всей длины датчика и контроль длины сигнальной петли. Выявление длины того участка трубопровода, которая охвачена датчиком;
  • контроль влажности слоя теплоизоляции;
  • поиск того места, где произошло увлажнение слоя теплоизоляции или оборвался сигнальный провод.

Задача датчика заключается в предоставлении точных данных о состоянии влажности теплоизоляции. Когда в слое теплоизоляции увеличивается количество влаги, значит, это может быть как утечка теплоносителя из трубы, так и попадание влаги снаружи. Как только это происходит, датчик сообщает путем отражения импульса.

Принцип распознавания участка повреждения и его устранение:

  1. как только нарушается теплоизоляция, датчик сообщает об этом. Остается найти повреждение на том участке, который находится между сигнальными индикаторами;
  2. выделенный участок отсоединяется от системы ОДК;
  3. накладывание данных на схему стыков;
  4. исходя из полученных данных, откапывается нужный участок трубопровода и производится ремонт.

ППУ труба

Трубы ППУ — новая и перспективная разработка

Остается вопрос, что такое ППУ? Все довольно просто. Это пенополиуретаны — универсальная группа полимеров. Материал новый, но уже получивший свою популярность.

Российский климат вынуждает нас отапливать свои жилища. И остро стоит вопрос не как донести тепло в дом, а как донести его с наименьшими потерями. Раньше трубопровод оборачивали стекловатой, закрепляли ее при помощи стальной проволоки, а сверху покрывали оцинкованными стальными листами. Материал ценный, поэтому он недолго задерживался на трубах. Сегодня все больше используют трубы из пенополиуретана. Из него сделана и теплоизоляция.

Достоинства ППУ:

  • относительно других способов утепления, пенополиуретан монтируется достаточно легко;
  • уровень защиты от теплопотерь не зависит от влажности, как у стекловаты;
  • при использовании полиэтиленового покрытия изделия из пенополиуретана можно укладывать в грунт. Для этого не понадобятся никакие дополнительные способы изоляции;
  • в отличие от оцинкованной стали, этот материал менее привлекателен для кражи. Хотя если его правильно снять, то возможно повторно использовать;

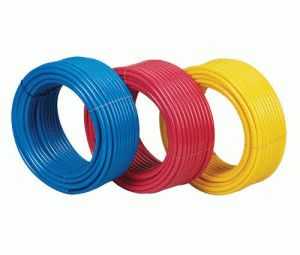

    Разные допустимые цвета для труб

  • имея водонепроницаемую оболочку, он значительно меньше поддается коррозии.

Этапы монтажа труб ППУ:

  1. зачистка;
  2. сварка и контроль качества;
  3. для этой цели нужен дефектоскоп;
  4. надевание муфты. Под нее заливается монтажная пена. Муфта нагревается и осаживается. Это позволяет получить герметичность соединения.

Система ОДК для теплотрассы — это дополнительный способ защиты. И заключается он в предотвращении больших аварийных ситуаций и максимально быстром устранении маленьких повреждений.

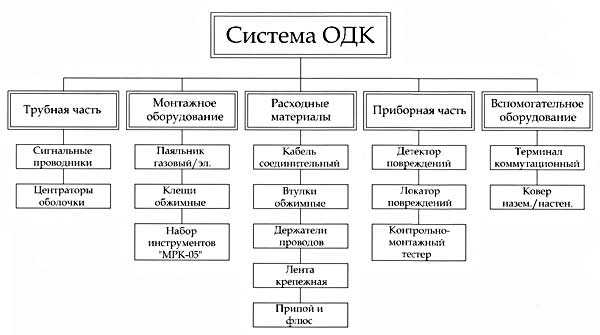

Система ОДК: из чего она состоит

Встроенный медный провод. Он является проводником, по которому передается сигнал о повреждениях. Располагается в теплоизоляционном слое из пенополиуретана. Без него система ОДК не станет работать.

Есть два вида провода:

  • основной. Он повторяет контур трубопровода и протянут по всему пути теплотрассы;
  • транзитный. Предназначен для образования сигнальной петли и проходит по самому короткому пути между точкой начала и конца теплопровода.

Приборы для контролирования и измерений:

Детектор повреждений труб

  • детекторы повреждений. Они контролируют обрыв или замыкание встроенного сигнального провода. Они не устанавливают причину повреждения, а констатируют факт. Стационарный детектор (220 В) обеспечивает постоянный контроль, переносной (9 В) обеспечивает периодический контроль. Первый вариант может контролировать от одного до четырех трубопроводов. Имеет систему сигнального оповещения. Второй вариант работает автономно, питаясь от батареи. Способен обслужить неограниченное количество трубопроводов. Устанавливаются они в контрольных точках с помощью коммутаторного терминала;
  • импульсный рефлектометр. Способен не только зафиксировать повреждение, но и найти его местоположение. Не предоставляет информацию о причинах дефекта. Подключается на заводе и перед монтажом к торцам труб в тех местах, где сигнальные провода выходят за пределы изоляции. Также подключается при контроле, непосредственно во время эксплуатации теплотрассы.

Коммутаторный терминал системы ОДК представлен как промежуточное звено между приборами контроля и трубой. Обычно их размещают друг от друга на расстоянии 300 метров. Они используются для подсоединения контролирующих приборов, а также коммутации сигнальных проводов.

Проект системы ОДК — как это происходит

Система ОДК для труб ППУ проектируется с возможностью соединиться с уже имеющимся действующими теплотрассами, а также с только планирующимися трубопроводами.

Один из двух сигнальных проводов — маркированный (он же основной). Расположен справа по направлению движения воды к месту назначения. Месторасположения проводника от поверхности трубы колеблется от 10 см до 25 см.

Показатель сопротивления должен соответствовать определенным требованиям:

  • для сигнальных проводов на один метр длины сопротивление должно колебаться от 0,012 Ом до 0,015 Ом;
  • для ППУ изоляции на 300 метров длины трубы — 1 Ом.

Для различных условий эксплуатации используются различные коммутаторные терминалы. Классификация зависит от разных условий.

Погодных:

  • измерительные используются только в сухих и проветриваемых условиях;
  • герметичные. Применяются при условии повышенной влажности воздуха.

Территориальных:

  • концевой, применяющийся в конечных точках контроля;
  • объединяющий. Применяется в точках объединения некоторых участков теплотрассы;
  • объединяющий с возможностью выхода к стационарным детекторам;
  • проходной. В тех местах, где был зафиксирован разрыв изоляционного слоя;
  • промежуточный. Устанавливается в точках контроля, где начинается боковое ответвление теплотрассы, а также в промежуточных контролирующих точках.

Максимальная длина теплотрассы для проекта ОДК вычисляется путем определения максимальной области действия контролирующих приборов.

Вышеупомянутые датчики выбираются в зависимости от наличия 220 В на проектируемом участке, где планируется применение систем ОДК:

  • если присутствует 220 В, используется стационарный детектор.
  • при отсутствии необходимого сопротивления используется переносной.

Какие будут устанавливаться приборы и их количество зависит от протяженности участка теплотрассы. Если длина планируемой теплотрассы длиннее допустимой для работы детектора, этот участок теплотрассы разбивают на меньшие участки. Для них используются отдельные системы контроля.

Предусмотренные проектом контрольные точки предназначены для возможности доступа эксплуатирующего персонала к сигнальным проводникам. Точки не должны быть друг от друга дальше, чем 300 метров.

Терминалы устанавливаются в ковера в концевых точках. Также их установка возможна в центральных тепловых пунктах.

aqua-sovet.ru

Монтаж ППУ труб с ОДК. Монтаж труб ппу



Монтаж трубопроводов с тепловой изоляцией из пенополиуретана

Монтаж трубопроводов с тепловой изоляцией из пенополиуретана (ППУ) ведется с использованием предварительно изолированных труб и фасонных изделий (опор, тройников, ответвлений, переходов и др.). В процессе монтажа также используются термоусадочные муфты и ленты, оцинкованные кожухи и скорлупы ППУ.

Монтаж осуществляется в несколько этапов. Подготовительный этап включает в себя земляные работы, а также доставку труб, комплектующих и элементов ППУ на место и их визуальный осмотр.

Трубы и фасонные изделия ППУ, арматура, а также и другие элементы тщательно осматриваются на предмет наличия трещин, проколов, надрезов, сколов и других механических повреждений оболочки из полиэтилена. При обнаружении дефектов они заделываются посредством экструзионной сварки, либо с помощью термоусадочных манжет (муфт) или металлических бандажей.

В обязательном порядке проверяется целостность проводов-индикаторов СОДК, а также отсутствие их контакта со стальной трубой.

Второй этап - это собственно прокладка (монтаж элементов трубопроводов). Наконец, на третьем этапе устанавливаются оборудования системы оперативного дистанционного контроля (ОДК) и монтируются стыковые соединения.

Минимальная глубина заложения труб ППУ в полиэтиленовой изоляции в грунте составляет не менее 0,5 м вне пределов и 0,7 м - в пределах проезжей части. Глубина отмеряется от верхней точки теплоизоляционного слоя.

В случае, если глубина залегания больше предельно допустимой, прокладка трубопроводов ППУ осуществляется в каналах (тоннелях).

При прокладке труб ППУ под проезжей частью дорог, железнодорожным полотном и т.д., используется усиление в виде накладных полиэтиленовых колец, расположенных по всей длине трубы, либо защитного стального футляра.

Соединение труб ППУ осуществляется, как правило, в траншее. В некоторых случаях разрешается осуществлять сварку прямых участков трубопровода на бровке траншеи. Монтажные работы проводится при температуре воздуха не ниже -18 градусов С (для труб в полиэтиленовой оболочке).

Перед монтажом теплотрассы т

pellete.ru

СОДК - Система оперативного дистанционного контроля состояния теплоизоляционного слоя пенополиуретана

Система оперативного дистанционного контроля (ОДК) предназначена для контроля состояния теплоизоляционного слоя пенополиуретана изолированных трубопроводов и обнаружения участков с повышенной влажностью изоляции.


  • Повреждение металлической трубы
  • Повреждение полиэтиленовой оболочки
  • Обрыв сигнальных проводников
  • Замыкание сигнальных проводников на металлическую трубу
  • Плохое соединение сигнальных проводов на стыках

Принцип действия

Основой действия системы ОДК служит физическое свойство пенополиуретана, заключающееся в уменьшении значения электрического сопротивления изоляции (Rиз.) при увеличении влажности (в сухом состоянии сопротивление изоляции стремится к бесконечности).

Оценка работоспособности СОДК осуществляется путем проведения измерений фактических значений сопротивления изоляции трубопровода (Rиз.) и сопротивления сигнальных проводников (Rпр.) и дальнейшего их сравнения с рассчитанными значениями по нормативам.

Нормативное значение сопротивления изоляции (Rиз.) считается равным 1 МОм на 300 метров сигнальных проводников трубопровода. Для трубопроводов с длиной сигнальных проводников отличающейся от указанной, нормативное значение сопротивления изоляции изменяется обратно пропорционально длине фактической (измеряемой) сигнальной линии проводников и рассчитывается по формуле Rиз.=300/Lсигн.

Нормативное значение сопротивления проводников (Rпр.) рассчитывается по формуле: Rпр.=ρ*Lсигн., где Lсигн. – длина измеряемой сигнальной линии, а ρ – электрическое сопротивление проволоки (ρ = 0,011÷0,017 Ом для 1 метра провода сечением 1,5мм2 при t = 0÷150ºС). Значение, применяемое для расчетов: ρ = 0,015 Ом/м.

Система ОДК

Система оперативно-дистанционного контроля представляет собой специальный комплекс приборов и вспомогательного оборудования, с помощью которого осуществляется контроль состояния трубопровода.


www.xn----7sbnboqksvbl.xn--p1ai

подключение, монтаж в Спб и по всей России

Политика конфиденциальности персональных данных

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт «ЛТР», (далее – Сайт) расположенный на доменном имени https://ppu.spb.ru (а также его субдоменах), может получить о Пользователе во время использования сайта https://ppu.spb.ru (а также его субдоменов), его программ и его продуктов.

1. Определение терминов

1.1 В настоящей Политике конфиденциальности используются следующие термины:

1.1.1. «Администрация сайта» (далее – Администрация) – уполномоченные сотрудники на управление сайтом «ЛТР», действующие от имени ООО «ТД «ЛТР», которые организуют и (или) осуществляют обработку персональных данных, а также определяет цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.

1.1.2. «Персональные данные» - любая информация, относящаяся к прямо или косвенно определенному, или определяемому физическому лицу (субъекту персональных данных).

1.1.3. «Обработка персональных данных» - любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.

1.1.4. «Конфиденциальность персональных данных» - обязательное для соблюдения Оператором или иным получившим доступ к персональным данным лицом требование не допускать их распространения без согласия субъекта персональных данных или наличия иного законного основания.

1.1.5. «Сайт «ЛТР»» - это совокупность связанных между собой веб-страниц, размещенных в сети Интернет по уникальному адресу (URL): https://ppu.spb.ru, а также его субдоменах.

1.1.6. «Субдомены» - это страницы или совокупность страниц, расположенные на доменах третьего уровня, принадлежащие сайту «ЛТР», а также другие временные страницы, внизу который указана контактная информация Администрации

1.1.5. «Пользователь сайта «ЛТР»» (далее Пользователь) – лицо, имеющее доступ к сайту «ЛТР», посредством сети Интернет и использующее информацию, материалы и продукты сайта «ЛТР».

1.1.7. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и хранимый на компьютере пользователя, который веб-клиент или веб-браузер каждый раз пересылает веб-серверу в HTTP-запросе при попытке открыть страницу соответствующего сайта.

1.1.8. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети, через который Пользователь получает доступ на Сайт.

2. Общие положения

2.1. Использование сайта «ЛТР» Пользователем означает согласие с настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя.

2.2. В случае несогласия с условиями Политики конфиденциальности Пользователь должен прекратить использование сайта «ЛТР».

2.3. Настоящая Политика конфиденциальности применяется к сайту «ЛТР». Сайт не контролирует и не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на сайте «ЛТР».

2.4. Администрация не проверяет достоверность персональных данных, предоставляемых Пользователем.

3. Предмет политики конфиденциальности

3.1. Настоящая Политика конфиденциальности устанавливает обязательства Администрации по неразглашению и обеспечению режима защиты конфиденциальности персональных данных, которые Пользователь предоставляет по запросу Администрации на сайте «ЛТР».

3.2. Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения форм на сайте «ЛТР» и включают в себя следующую информацию:

3.2.1. фамилию, имя, отчество Пользователя;

3.2.2. контактный телефон Пользователя;

3.2.3. адрес электронной почты (e-mail)

3.3. Сайт защищает Данные, которые автоматически передаются при посещении страниц: - IP адрес; - информация из cookies; - информация о браузере - время доступа; - реферер (адрес предыдущей страницы).

3.3.1. Отключение cookies может повлечь невозможность доступа к частям сайта, требующим авторизации.

3.3.2. Сайт осуществляет сбор статистики об IP-адресах своих посетителей. Данная информация используется с целью предотвращения, выявления и решения технических проблем.

3.4. Любая иная персональная информация неоговоренная выше (история посещения, используемые браузеры, операционные системы и т.д.) подлежит надежному хранению и нераспространению, за исключением случаев, предусмотренных в п.п. 5.2. и 5.3. настоящей Политики конфиденциальности.

4. Цели сбора персональной информации пользователя

4.1. Персональные данные Пользователя Администрация может использовать в целях:

4.1.1. Идентификации Пользователя, зарегистрированного на сайте «ЛТР» для его дальнейшей авторизации, оформления заказа и других действий.

4.1.2. Предоставления Пользователю доступа к персонализированным данным сайта «ЛТР».

4.1.3. Установления с Пользователем обратной связи, включая направление уведомлений, запросов, касающихся использования сайта «ЛТР», оказания услуг и обработки запросов и заявок от Пользователя.

4.1.4. Определения места нахождения Пользователя для обеспечения безопасности, предотвращения мошенничества.

4.1.5. Подтверждения достоверности и полноты персональных данных, предоставленных Пользователем.

4.1.6. Создания учетной записи для использования частей сайта «ЛТР», если Пользователь дал согласие на создание учетной записи.

4.1.7. Уведомления Пользователя по электронной почте.

4.1.8. Предоставления Пользователю эффективной технической поддержки при возникновении проблем, связанных с использованием сайта «ЛТР».

4.1.9. Предоставления Пользователю с его согласия специальных предложений, информации о ценах, новостной рассылки и иных сведений от имени сайта «ЛТР».

5. Способы и сроки обработки персональной информации

5.1. Обработка персональных данных Пользователя осуществляется без ограничения срока, любым законным способом, в том числе в информационных системах персональных данных с использованием средств автоматизации или без использования таких средств.

5.2. Пользователь соглашается с тем, что Администрация вправе передавать персональные данные третьим лицам, в частности, курьерским службам, организациями почтовой связи (в том числе электронной), операторам электросвязи, исключительно в целях выполнения заказа Пользователя, оформленного на сайте «ЛТР», включая доставку Товара, документации или e-mail сообщений.

5.3. Персональные данные Пользователя могут быть переданы уполномоченным органам государственной власти Российской Федерации только по основаниям и в порядке, установленным законодательством Российской Федерации.

5.4. При утрате или разглашении персональных данных Администрация вправе не информировать Пользователя об утрате или разглашении персональных данных.

5.5. Администрация принимает необходимые организационные и технические меры для защиты персональной информации Пользователя от неправомерного или случайного доступа, уничтожения, изменения, блокирования, копирования, распространения, а также от иных неправомерных действий третьих лиц.

5.6. Администрация совместно с Пользователем принимает все необходимые меры по предотвращению убытков или иных отрицательных последствий, вызванных утратой или разглашением персональных данных Пользователя.

6. Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта «ЛТР», и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п.п. 5.2 и 5.3. настоящей Политики Конфиденциальности.

6.2.3. Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте.

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

7. Ответственность сторон

7.1. Администрация, не исполнившая свои обязательства, несёт ответственность за убытки, понесённые Пользователем в связи с неправомерным использованием персональных данных, в соответствии с законодательством Российской Федерации, за исключением случаев, предусмотренных п.п. 5.2., 5.3. и 7.2. настоящей Политики Конфиденциальности.

7.2. В случае утраты или разглашения Конфиденциальной информации Администрация не несёт ответственность, если данная конфиденциальная информация:

7.2.1. Стала публичным достоянием до её утраты или разглашения.

7.2.2. Была получена от третьей стороны до момента её получения Администрацией Ресурса.

7.2.3. Была разглашена с согласия Пользователя.

7.3. Пользователь несет полную ответственность за соблюдение требований законодательства РФ, в том числе законов о рекламе, о защите авторских и смежных прав, об охране товарных знаков и знаков обслуживания, но не ограничиваясь перечисленным, включая полную ответственность за содержание и форму материалов.

7.4. Пользователь признает, что ответственность за любую информацию (в том числе, но не ограничиваясь: файлы с данными, тексты и т. д.), к которой он может иметь доступ как к части сайта «ЛТР», несет лицо, предоставившее такую информацию.

7.5. Пользователь соглашается, что информация, предоставленная ему как часть сайта «ЛТР», может являться объектом интеллектуальной собственности, права на который защищены и принадлежат другим Пользователям, партнерам или рекламодателям, которые размещают такую информацию на сайте «ЛТР». Пользователь не вправе вносить изменения, передавать в аренду, передавать на условиях займа, продавать, распространять или создавать производные работы на основе такого Содержания (полностью или в части), за исключением случаев, когда такие действия были письменно прямо разрешены собственниками такого Содержания в соответствии с условиями отдельного соглашения.

7.6. В отношение текстовых материалов (статей, публикаций, находящихся в свободном публичном доступе на сайте «ЛТР») допускается их распространение при условии, что будет дана ссылка на Сайт.

7.7. Администрация не несет ответственности перед Пользователем за любой убыток или ущерб, понесенный Пользователем в результате удаления, сбоя или невозможности сохранения какого-либо Содержания и иных коммуникационных данных, содержащихся на сайте «ЛТР» или передаваемых через него.

7.8. Администрация не несет ответственности за любые прямые или косвенные убытки, произошедшие из-за: использования либо невозможности использования сайта, либо отдельных сервисов; несанкционированного доступа к коммуникациям Пользователя; заявления или поведение любого третьего лица на сайте.

7.9. Администрация не несет ответственность за какую-либо информацию, размещенную пользователем на сайте «ЛТР», включая, но не ограничиваясь: информацию, защищенную авторским правом, без прямого согласия владельца авторского права.

8. Разрешение споров

8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем и Администрацией, обязательным является предъявление претензии (письменного предложения или предложения в электронном виде о добровольном урегулировании спора).

8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии, письменно или в электронном виде уведомляет заявителя претензии о результатах рассмотрения претензии.

8.3. При не достижении соглашения спор будет передан на рассмотрение Арбитражного суда г. Санкт-Петербург.

8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией применяется действующее законодательство Российской Федерации.

9. Дополнительные условия

9.1. Администрация вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.

9.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения на сайте «ЛТР», если иное не предусмотрено новой редакцией Политики конфиденциальности.

9.3. Все предложения или вопросы касательно настоящей Политики конфиденциальности следует сообщать по адресу: [email protected]

г. Санкт-Петербург, ООО «ТД «ЛТР», ОГРН 1167847324842

ppu.spb.ru

Системы оперативного дистанционнного контроля (СОДК)

Одним из важнейших достоинств предизолированных трубопроводов является возможность постоянно контролировать их состояние. Помогает в этом система оперативного дистанционного контроля (СОДК, или система ОДК). Благодаря ей можно в любой момент проверить целостность трубы и ППУ изоляции. Систему ОДК используют:

  • до монтажных работ, чтобы проверить качество предизолированных труб и фасонных элементов;
  • во время строительства трубопровода, чтобы проконтролировать правильность монтажа;
  • при эксплуатации трубопроводной системы, чтобы вовремя заметить ее повреждения.

СОДК реагирует на повышенную влажность ППУ оболочки и позволяет обнаружить два вида неисправностей:

  • протечки стальной рабочей трубы, из-за которых рабочая среда попадает в изоляционный слой;
  • повреждения полиэтиленовой (оцинкованной) оболочки, при которых влага проникает в ППУ изоляцию снаружи.

Применяя систему ОДК, можно значительно упростить и удешевить эксплуатацию трубопровода, снизить риск крупных аварий и убытки от мелких неисправностей. Здесь есть два важных момента:

  1. СОДК помогает очень быстро выявлять точные места повреждений.
  2. Для проверки состояния трубопровода не надо приостанавливать его работу.

При этом затраты на оборудование трубопровода системой ОДК составляют всего 0,5-2 % от его общей стоимости. Необходимость применения СОДК в конструкции трубопроводов с ППУ изоляцией предусмотрена нормативными документами (ГОСТ 30732-2006, ГОСТ 30732-2001, СНиП 2.04.07-86, СП 41-105-2002).

Строение и принцип работы системы ОДК

Основа СОДК – транзитные и сигнальные проводники (медные провода). Их прокладывают в толще ППУ изоляции труб и фасонных элементов. После монтажа трубопровода проводники составляют единую, целостную систему, проходят по всей длине теплотрассы и заходят в каждое ее ответвление. Вторая часть СОДК – приборная – позволяет получать информацию от проводников. В нее входят:

  • Разъемы (терминалы), через которые приборы контроля подключаются к системе.
  • Кабели, соединяющие проводники с терминалами.
  • Детекторы. Подключаются к разъемам и фиксируют изменения влажности ППУ слоя. Детекторы могут быть переносными (9 В) и стационарными (220 В). Одним таким прибором можно контролировать два трубопровода длиной до 5 км. Используя стационарные детекторы, можно организовать централизованный контроль состояния системы.
  • Локатор. Представляет собой переносной импульсный рефрактометр. Позволяет определить место повреждения с точностью до нескольких метров, а также его тип.
  • Тестер изоляции.

Принцип работы СОДК базируется на измерении сопротивления ППУ слоя между проводником и стальной трубой. Пенополиуретан имеет высокое сопротивление, но при его увлажнении этот показатель резко падает. Детектор, подключенный к системе проводников, сигнализирует о повреждении. Кроме того, приборы проверяют целостность самой системы ОДК. Прежде чем измерить сопротивление, они определяют наличие замкнутой цепи.

Основные принципы монтажа трубопроводов с СОДК

Все предизолированные элементы монтируются в соответствии с ГОСТ 30732-2006 и проектной документацией на трубопроводную систему. Обязательно выполнение всех требований и условий Госстандарта относительно транспортировки и хранения труб, строительства и засыпки трубопровода. Главные принципы правильного монтажа элементов, оснащенных СОДК:

  • Первую проверку всех труб и фасонных элементов проводят еще до их укладки в траншею.
  • Сигнальный кабель (правый) заходит во все ответвления, а транзитный (левый) – не разветвляется и проходит от начала до конца трубопровода.
  • Контрольные точки (терминалы) для доступа приборов контроля к системе проводников размещают на расстоянии до 250-300 м. Они могут быть концевыми (находятся на концах трубопровода) и промежуточными.
  • Ответвлениям длиной до 30 м не требуется дополнительных терминалов. Если ветка не оборудована контрольной точкой, следует закольцевать на ее конце сигнальный и транзитный кабели.
  • На ветках до 100 м необходимо установить одну концевую контрольную точку (в начале трубы), а на участках более 100 м – две (в начале и конце). Количество промежуточных терминалов рассчитывают, исходя из общей протяженности ответвления (не менее чем по одному на каждые 300 м).
  • Когда расстояние от промежуточной контрольной точки до конца трубопровода составляет до 100 м, концевой терминал допускается не устанавливать. При этом следует установить концевой элемент с закольцовкой транзитного и сигнального проводников.
  • На концах теплосети монтируют концевые терминалы, которые обязательно подсоединяют к детекторам.
Монтаж проводников системы ОДК при изоляции стыков

Элементы СОДК монтируют после сваривания рабочей трубы и перед изоляцией стыка жидким ППУ. Сначала их следует проверить:

  1. Зачистить проводники шкуркой. Соединить их на другом конце построенного участка и проверить, не замыкают ли они на трубу.
  2. Измерить сопротивление обоих проводов (в норме оно не выше 1,5 Ом на 100 м).
  3. Присоединить один кабель детектора к очищенной трубе, другой – к любому проводку. Если на проверяемом участке есть дополнительные терминалы, включают напряжение 250 В, если их нет – 500 В. Сопротивление в норме составляет от 1 МОм. С увеличением длины проводников этот показатель снижается. Но если сопротивление на порядок меньше нормы, значит, проводки замыкают на трубу либо влажность ППУ изоляции сильно повышена.

Монтаж проводников производится так:

  1. Проводки изолируют специальной изолентой и фиксируют на стыке на стойках.
  2. Соединяют проводники между собой.
  3. Проводят работы по изоляции стыка (заливку ППУ, монтаж муфты).
  4. Проверяют сопротивление проводников и изоляции.

Система ОДК корректно работает только при условии правильного монтажа. В этом случае она вовремя сигнализирует о повреждениях трубопровода, помогая сэкономить на его эксплуатации время и деньги.

Оборудование контрольных точек СОДК

Концевая контрольная точка доступа:

  • Соединительный кабель NYM 3×1,5 необходимой длины.
  • Коммуникационный терминал КТ-11, либо КТ-11ш (с возможностью подключения переносного детектора).
  • Стационарный детектор повреждений ДПС-2А (устанавливается в помещениях с постоянным источником переменного тока 220 В) либо переносной детектор Пикон ДПП-А (работает от батареек).
  • Детектор и коммуникационный терминал необходимо устанавливать в защитных стальных коверах (настенных либо наземных).

Промежуточная контрольная точка доступа:

  • Соединительный кабель NYM 5×1,5 необходимой длины.
  • Коммуникационный терминал КТ-12, либо КТ-12ш (с возможностью подключения переносного детектора).
  • Стационарный детектор повреждений ДПС-2А (устанавливается в помещениях с постоянным источником переменного тока 220 В) либо переносной детектор Пикон ДПП-А (работает от батареек).
  • Детектор и коммуникационный терминал необходимо устанавливать в настенных или наземных защитных стальных коверах.

severarm.ru

СИСТЕМА ОПЕРАТИВНОГО ДИСТАНЦИОННОГО КОНТРОЛЯ (СОДК)

СИСТЕМА ОПЕРАТИВНОГО ДИСТАНЦИОННОГО КОНТРОЛЯ (СОДК)

Компания АОС поставляет потребителям приборы системы одк (оперативно-дистанционного контроля) протечек теплоносителя трубопроводных систем теплоснабжения, труб отопления и труб горячего водоснабжения тепловых сетей в пенополиуретановой тепловой изоляции.

Теплотрассы трубопроводов ппу комплектуются терминалами, детекторами, коверами и рефлектометрами по имеющемуся проекту монтажа системы одк.

Наличие системы одк на трубопроводах ппу позволяет с высокой точностью определять места проникновения в трубопровод влаги (возникновение повреждений или дефектов полиэтиленовой оболочки, сварных и стыковых соединений), предотвращать аварии и сокращать до минимума расходы на проведение ремонтных работ. Точность в определении места увлажнения тепловой изоляции из пенополиуретана позволяет производить ремонтно-восстановительные работы оперативно, качественно и с минимальным привлечением материальных и людских ресурсов.

Отсутствие системы одк трубопроводов ппу при бесканальной прокладке влечет за собой невозможность своевременного обнаружения коррозии полного сечения трубопровода, что противоречит требованиям безопасной эксплуатации тепловых сетей.

Затраты на оснащение трубопровода приборами системы одк составляют не более 0,5 — 2% от стоимости объекта.

Система одк состоит из:
встроенного медного провода (контрольного проводника) в предварительно изолированных трубах и элементах трубопровода в ппу изоляции, комплектующие изделия, фасонные изделия для соединения элементов оборудования,
измерительное оборудование для постоянного мониторинга контролируемой трубопроводной системы,
контурная схема всей сигнальной системы, проект с документацией по контрольным проводникам, встроенным в конкретную сигнальную систему.

Состав приборной части системы одк:
Терминалы (разъемы) для подключения приборов контроля. Разъемы размещают обычно на расстоянии 300 метров друг от друга,
Кабели для соединения сигнальных проводников с терминалами в пунктах контроля,
Стационарные или переносные детекторы (стационарный 220 В или переносной 9 В), фиксирующие изменения влажности теплоизоляционного слоя. Детектор позволяет контролировать одновременно два трубопровода протяженностью до 5 км каждый,
Локатор повреждений (импульсный рефлектометр), определяющий вид и место неисправности трубопровода или обрыва сигнального проводника с точностью до нескольких метров,
Тестер изоляции.

Принципы работы системы одк.

Система одк обеспечивает высокую точность определения увлажненных участков изоляции, которая не может быть достигнута методами, основанными на измерении активного сопротивления. Контроль состояния системы одк в процессе эксплуатации трубопроводов осуществляется с помощью прибора, называемого детектором. Этот прибор фиксирует электрическую проводимость теплоизоляционного слоя. При попадании воды в теплоизоляционный слой его проводимость увеличивается, и это регистрируется детектором.

Один детектор позволяет одновременно контролировать две трубы длиной до 5-ти километров каждая (две линии проводников по 10 км). Детекторы могут питаться от сети напряжением 220 вольт, либо от автономного источника питания 9 вольт (стандартные батареи), что исключает необходимость прокладки отдельных линий электропитания.

При использовании стационарного детектора возможна организация централизованного контроля состояния системы одк разветвленной теплосети значительной протяженности (до 5 км) из единого диспетчерского пункта. Для этого в стационарном детекторе предусмотрены контакты с гальванической развязкой по каждому каналу, которые замыкаются при возникновении неисправностей.

Для определения мест повреждений используется переносной прибор, называемый локатором. В качестве локатора в системе одк к применяется импульсный рефлектометр, обеспечивающий высокую точность измерений. Один локатор позволяет определить место повреждения на расстоянии до 2-х километров от точки его подключения. В связи с тем, что точность измерений локатора составляет 1% от длины измеряемой линии, точки подключения локатора целесообразно располагать на расстоянии не более 300-400 метров друг от друга для того, чтобы место повреждения было зафиксировано более точно. Для получения более точных измерений эти расстояния должны быть соответственно уменьшены. С помощью локаторов можно определить несколько точек увлажнения с одного терминала. Подключение детектора и локатора к проводникам системы одк, а также необходимую коммутацию осуществляют с помощью специальных разъемов, называемых терминалами. Терминалы устанавливаются в наземном или настенном ковере. Терминалы герметичны и не требуют дополнительного электропитания. Для упрощения коммутации и проведения замеров, согласно требованиям эксплуатирующих организаций, применяют штекерные разъемы. Терминалы присоединяют к проводникам с помощью гибких кабелей. В комплект поставки входят два типа кабелей: для соединения терминалов в промежуточных точках вдоль трубопроводов (5-жильный кабель) и для соединения терминалов на концевых участках теплотрассы (3-жильный кабель). Для измерений параметров системы одк (сопротивления изоляции и сопротивления сигнальных проводников) в период работ по изоляции стыков, наладки и сдачи системы контроля применяется тестер изоляции, обеспечивающий контроль изоляции при высоком напряжении (250 В и 500 В).

Измерение при напряжении 500 В проводят только для отдельных элементов трубопроводов в период монтажа теплосети. Для обследования смонтированных теплотрасс необходимо использовать только напряжение 250 В.

ПЕРЕЧЕНЬ ОСНОВНОГО ОБОРУДОВАНИЯ ПРИ МОНТАЖЕ СИСТЕМЫ ОДК

Назначение и основные технические характеристики

Коммутационные терминалы
являются промежуточным звеном между трубопроводом и прибором контроля.

Терминалы предназначены для подключения приборов контроля и коммутации сигнальных проводников.

В зависимости от выполняемых функций терминалы различаются по конструкции и имеют разные обозначения:

Обозначение

Назначение

КТ-11

  • Подключение к системе ОДК переносных детекторов повреждений.
  • Подключение к системе ОДК импульсных рефлектометров.
  • Дополнительно терминал выполняет функцию терминала «КТ-13», т.е. закольцовывает сигнальные проводники. Закольцовка производится снаружи терминала.

КТ-12

  • Разъединение системы ОДК в промежуточных точках контроля.
  • Соединение системы ОДК в промежуточных точках контроля.
  • Подключение импульсного рефлектометра.

КТ-12/Ш

  • Разъединение системы ОДК в промежуточных точках контроля.
  • Соединение системы ОДК в промежуточных точках контроля.
  • Подключение переносного детектора повреждений и импульсного рефлектометра.

КТ-13

  • Закольцовка системы ОДК.
  • Подключение импульсных рефлектометров.

КТ-14

  • Подключение к системе ОДК стационарного четырехканального детектора.
  • Подключение к системе ОДК импульсного рефлектометра.
  • Подсоединение к системе контроля наращиваемого соединительного кабеля — для четырех трубной системы.
  • Соединение четырех независимых систем ОДК сходящихся с разных сторон в одну тепловую камеру или другой подобный объект или расходящихся в четыре разные стороны из одного объекта.

КТ-15

  • Подключение к системе ОДК стационарного двухканального детектора повреждений.
  • Подключение импульсного рефлектометра.
  • Разъединение системы ОДК на независимые участки.
  • Соединение двух независимых систем ОДК из разных проектов.
  • Соединение двух разрозненных частей одной системы из одного проекта.
  • Подсоединение к системе контроля наращиваемого соединительного кабеля.
  • Закольцовка системы ОДК на концевых участках — для четырехтрубной системы.

КТ-15/Ш

  • Подключение импульсного рефлектометра.
  • Подключение переносного детектора повреждений. Выполняет ту же функцию, что и «КТ-11», но только для четырех труб одновременно.
  • Разъединение системы ОДК на независимые участки.
  • Соединение двух независимых систем ОДК из разных проектов.
  • Соединение двух разрозненных частей одной системы из одного проекта (в случае, когда система разъединена на части трубами или задвижками, не изолированными пенополиуретаном).
  • Подсоединение к системе контроля наращиваемого соединительного кабеля.
  • Закольцовка системы ОДК на концевых участках. Выполняет ту же функцию, что и «КТ-13», но только для четырех труб одновременно.

КТ-16

  • Соединение трех независимых систем ОДК, сходящихся в одной тепловой камере (или другом подобном объекте).
  • Подключение к системе ОДК импульсного рефлектометра.


Детектор повреждений

определяет вид и наличие дефектов трубопровода. Местоположение дефекта детектор не определяет.

Виды детекторов

Особенности

— стационарный

  • Обеспечивает постоянный контроль;
  • Работают от электрического питания 220 В;
  • Устанавливается стационарно только на одном объекте;
  • Одновременно контролирует от 1-го до 4-х трубопроводов;
  • Оснащены звуковой сигнализацией;
  • Подключение СОДК через терминалы «КТ-15», «КТ-14».

— переносной

  • Обеспечивают только периодический контроль;
  • Работает автономно, от батареи типа «Крона»
  • Одним прибором можно контролировать не ограниченное количество трубопроводов;
  • Подключается к системе ОДК через терминалы «КТ-11», «КТ-12/Ш», «КТ-15/Ш»

-многоуровневый

  • Имеет пять дополнительных уровней индикации сопротивления изоляции:
  • — «Уровень 1» более 1 МОм;
  • — «Уровень 2» от 500 кОм до 1 МОм;
  • — «Уровень 3» от 100 кОм до 500 кОм;
  • — «Уровень 4» от 50 кОм до 100 кОм;
  • — «Уровень 5» от 5 кОм до 50 кОм.
  • Позволяет зафиксировать дефект на ранней стадии

Марка

Наименование

ДПП-А

Детектор повреждений переносной

ДПП-АМ

Детектор повреждений переносной многоуровневый

ДПС-2А

Детектор повреждений стационарный двухканальный

ДПС-2АМ

Детектор повреждений стационарный двухканальный многоуровневый

ДПС-4А

Детектор повреждений стационарный четырехканальный

ДПС-4АМ

Детектор повреждений стационарный четырехканальный многоуровневый


Локатор — импульсный рефлектометр «Рейс — 105Р»

Назначение:

Импульсный рефлектометр предназначен для определения местоположения дефектов на трубопроводах в ППУ-изоляции с системой оперативного дистанционного контроля (ОДК).

Определяемые дефекты:

  • Намокание изоляции (свищ, повреждение оболочки).
  • Обрыв проводников сигнальной системы ОДК.
  • Замыкание сигнального провода на трубу.

Отличительные особенности:

  • Компактность.
  • Меню на русском языке.
  • Большой объем памяти (до 200 рефлектограмм)
  • Поставляется с программным обеспечением.
  • Транспортируется в наплечной сумке-чехле.
  • Стоимость ниже зарубежных аналогов.

Возможности прибора:

  • Определение дефектов на ранней стадии их развития — до срабатывания детекторов повреждений.
  • Обнаружение дефектов без нарушения режима работы теплосети.
  • Запоминание и хранение результатов измерений.
  • Обмен информацией с персональным компьютером.

Технические характеристики:

Наименование

Значение

Диапазоны измеряемых
расстояний

От 17 до 25600 м.

Инструментальная погрешность измерения расстояния:

Не более 0,2% (на диапазонах 100…25600 м)
Не более 0,8% (на диапазонах 25, 50 м)

Выходное сопротивление:

20…470 Ом, плавно регулируемое

Зондирующие сигналы:

Импульс амплитудой 5 В, длительностью 7 нс…10 мкс (дискрет 4 нс)
Автоматическая и ручная установка длительности

Растяжка:

Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, … 131072 раза.

Отсчет расстояния:

При помощи двух вертикальных курсоров: нулевого и измерительного

Память:

Возможность запоминания более 200 рефлектограмм, 2 режима запоминания.
Время хранения информации во внутренней памяти не менее 10 лет.

Отображение информации:

Рефлектограммы и результаты обработки отображаются в графическом виде.
Режимы, параметры и информация — в алфавитно-цифровом и символьном виде.

Дисплей:

Встроенный, на основе ЖК панели 128х64 точек (70х40 мм)

Питание:

4.2 — 6 В от встроенных аккумуляторов
200 — 240 В, 47 — 400 Гц от сети переменного тока
11-15 В от сети постоянного тока (через отдельно поставляемый блок питания-зарядки)

Потребляемая мощность:

Не более 2,5 Вт

Условия эксплуатации:

Диапазон рабочих температур: от минус 100 С до плюс 500 С

Габаритные размеры:

106 х 224 х 40 мм

Масса:

Не более 0,7 кг (со встроенными аккумуляторами)


Контрольно-монтажный тестер предназначен для измерения:

  • сопротивления изоляции;
  • сопротивления проводников.

Используется при:

  • производстве трубы;
  • монтаже трубопровода;
  • приемке/сдаче трубопровода в эксплуатацию;
  • эксплуатации трубопровода.

Купить комплектующие и расходные материалы к системе ОДК и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону  (351)7779498

 6026 просмотров

aosgk.ru

Правила при проектировании системы ОДК

Согласование проекта системы контроля с организацией, принимающей на баланс трассу, является обязательным условием его утверждения:

• В штампе принципиальной электрической схемы и в документах на заказанное оборудование по контрольной системе должны быть указаны фамилии авторов оборудования;
• Кабель на концевых и промежуточных контрольных точках должен быть присоединен к сигнальным проводам сквозь замкнутые кабельные выводы;
• Расположение главного сигнального провода на трассе и на схеме должно быть с правой стороны от направления подачи воды покупателю;
• Включение всех тройниковых ответвлений должно происходить только через разрыв главного сигнального провода дорожного трубопровода. Их запрещено подключать к транзитному проводу, который находится с левой стороны от направления подачи воды.

На концах теплосети, где расположены точки контроля, ставятся концевые терминалы системы ОДК. Один из них должен обязательно выходить на переносной или стационарный детектор. Еще на стадии проекта теплотрассы необходимо предусмотреть установку промежуточных контрольных точек с терминалами. Расстояние между ними должно быть не больше 300 метров (начало отсчета нужно производить от начала трассы). Если длина трубопровода не превышает 100 метров, то можно установить только одну контрольную точку, закольцевав сигнальные проводники под металлической изоляционной заглушкой на втором конце трубопровода.

Начало боковых ответвлений, длина которых превышает 30 метров, оборудуется промежуточным терминалом вне зависимости от того, как расположены другие контрольные точки на главном трубопроводе. Кабель между трубопроводом и ящиком ковера должен быть максимум 10-метровым. При необходимости большей длины кабеля нужно установить промежуточный терминал.

ПЭС должен содержать информацию о расстоянии между конечными точками контролируемого участка тепловой трассы и места, где соединяются ближайшие кабельные выводы.

Должны содержаться условные обозначения каждой составляющей контрольной системы. Список прилагаемых к ПЭС элементов нужно оформить в виде таблицы с полным перечнем оборудования, приборов и материалов, а также инструментов, которые необходимы при проведении различных работ. Это могут быть монтажные, ремонтные или эксплуатационные работы.

Каждая составляющая списка должна иметь полное наименование, обозначение по реестру поставщика, количество и примечание.

Принципиальная электрическая схема и план трассы должен содержать главные точки тепловой трассы и места, где расположены точки контроля (или ящики ковера). Также на такой схеме обязательно указывается расстояние между основными точками. Вся информация сводится в таблицу со следующими графами:

• Зона между основными точками и их нумерация по схеме монтажа;
• Расчетная длина зоны;
• Диаметр труб;
• Фактическая длина трубы, подающей воду;
• Примечание.

В почвенный слой кабель должен прокладываться в оцинкованной трубе. При этом использовать можно 3*1,5 мм и NYM5*1,5 мм кабель.

Использование труб в ППУ изоляции дает следующие преимущества:





1. Увеличение срока службы трубопровода до 30 лет.
2. Снижение тепловых потерь в 10-20 раз. С 20%-40% до 2%.
3. Снижение годовых затрат на эксплуатацию тепловых сетей в 9-10 раз.
4. Система ОДК позволяет быстро обнаруживать и устранять возникающие дефекты и предотвращать аварийные ситуации.
5. Снижение стоимости монтажа трубопровода.



ЗВОНИТЕ ПРЯМО СЕЙЧАС!

Тел.: +7 (8442)  98-75-67

Факс: +7 (8442) 59-24-59

E-Mail: [email protected]



Делая заказ у нас, Вы получите:



100% заводскую гарантию, полный комплект документов и сертификатов. В течение всего гарантийного срока мы гарантируем Вам замену в случае заводских дефектов.



Благодаря собственной логистической службе мы гарантируем Вам доставку в любой регион РФ точно в срок.



Комплектация любого объекта «под ключ». Мы производим все необходимое для монтажа ППУ трубопровода, тем самым экономя Ваше время, деньги и нервы.

ppu-pro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
