Микропроцессорное устройство автоматической частотной разгрузки.

Устройство «Сириус-АЧР» предназначено для формирования сигналов отключения фидеров при падении частоты в системе ниже предельно допустимой, а также последующего включения отключившихся фидеров после ликвидации аварии и повышения частоты.

Устройство имеет четыре очереди АЧР, в каждой из которых предусмотрены две категории разгрузки — АЧР-I и АЧР-II, в том числе, могущие работать на одно общее выходное реле (совмещенная АЧР-II). Для обратного включения отключенной нагрузки после восстановления частоты в каждой очереди предусмотрено свое ЧАПВ.

Основные технические данные:

  • Количество групп каналов (очередей) АЧР-I-АЧР-II-ЧАПВ: 4
  • Диапазон частот уставок по частоте: 45—51 Гц
  • Диапазон уставок по времени АЧР: 0,1—99,9 с
  • Диапазон уставок по входному линейному напряжению: 20—100 В
  • Диапазон уставок по времени ЧАПВ: 0,2—99,9 с

Устройство имеет три режима работы — импульсный, следящий и непрерывный. При импульсном режиме выходные сигналы формируются отдельными выходными реле для АЧР и ЧАПВ каждой очереди, при следящем — сигнал на выходных шинках АЧР удерживается до отпускания пусковых органов АЧР, а сигналы ЧАПВ формируются отдельными выходными реле. В непрерывном режиме сигнал АЧР удерживается до срабатывания ЧАПВ, то есть снятие сигнала АЧР и есть наличие команды на ЧАПВ выключателей отходящих линий (выходные реле ЧАПВ при этом совсем не используется). Для организации выходных шинок АЧР применены бистабильные реле, сохраняющие свое состояние при пропадании оперативного питания.

Устройство имеет два входных канала измерения частоты — основной и контрольный, предназначенный для предотвращения ложных срабатываний. Контрольный канал имеет свои независимые органы измерения напряжения и частоты, аналогичные основному каналу. Особенностью устройства является функция автоматического переключения вышедшего из строя канала измерения напряжения и частоты с поврежденного на работающий с выдачей сигнала неисправности. Переключение осуществляется мгновенно, а через 10 секунд выдается сигнализация о неисправности.

В обычном режиме работы на дисплее высвечивается измеренное значение частоты в сети, а также текущие время и дата. Вся информация о текущем состоянии очередей и их срабатывании отображается на светодиодах. В случае появления неисправностей на экране выводится подробная расшифровка причины.

Устройство имеет режим «Уставки», в котором можно просмотреть ранее введенные уставки и, при необходимости, их изменить. Корректировка уставок разрешена только при вводе пароля.

Устройство имеет режим «Контроль», в котором можно посмотреть все измеряемые величины: входные частоты по обоим входам, входные напряжения по обоим входам, текущие время и дату, состояние дискретных входов и параметры OHM.

В устройстве имеется возможность задать блокировку работы быстродействующих ступеней АЧР-1 как по скорости изменения частоты, так и по скорости изменения напряжения (защита от срабатывания АЧР при отключении ввода и подпитки секции от останавливающихся двигателей).

Кроме этого, имеется орган направления мощности Онм, образованный токовым входом и напряжением основного канала напряжения, также позволяющий разрешать работу АЧР только при условии направления мощности от ввода к шинам.

Для ускорения работы АЧР при быстрой посадке частоты в энергосистеме в устройстве предусмотрено ускорение срабатывания ступени АЧР-И, работающее по скорости снижения частоты.

Устройство имеет 14 выходных программируемых реле, которые, в частности, можно использовать для формирования сигналов ЧАПВ, в том числе, с разносом времен срабатывания выключателей.

Устройство имеет архив срабатываний, в котором фиксируются последние 50 срабатываний ступеней АЧР или ЧАПВ с причиной срабатывания, временем и датой срабатывания, а также значениями напряжений и частот на момент срабатывания.

По линии связи можно в любой момент запросить текущее состояние устройства — текущие входные параметры — частоту и напряжения обоих входных каналов, ток органа направления мощности и его фазовый угол, считать и изменить уставки устройства, запросить данные о последних имеющихся в памяти срабатываниях.

В устройстве имеется цифровой осциллограф, записывающий при срабатывании защит доаварийный, аварийный и послеаварийный участки всех аналоговых и дискретных входных сигналов, с возможностью гибкой настройки условий запуска и количества аварий. Частота дискретизации осциллографа -1000 Гц.

Устройство имеет до трех последовательных цифровых интерфейсов связи — USB на передней панели устройства для непосредственного подключения к компьютеру, и один или два RS485 — для работы в составе локальной многоточечной сети связи на подстанции. Скорость передачи по линии связи задается уставкой в диапазоне от 1200 до 115200 бод. Применяемый программный протокол -Modbus RTU.

Устройство питается от сети оперативного тока напряжением 220 В. Предусмотрена возможность работы устройства с сигналами как постоянного, так и выпрямленного или переменного тока.По заказу может быть изготовлено устройство на 110 В постоянного тока.

Габаритный размер устройства — 305x190x185 мм. Масса — не более 8 кг. Рабочий температурный диапазон от -20 до +55°С.

21ep.ru

Продукция | РАДИУС Автоматика | «Сириус-АЧР»

«РАДИУС Автоматика» имеет более чем 20-ти летний опыт в области разработки и производства: микропроцессорных терминалов РЗА; шкафов РЗА серии ШЭРА; щитов собственных нужд серии ЩСН-РА; щитов постоянного тока серии ЩПТ-РА; ячеек КРУ серии MVR12; секционирующих пунктов серии СП-РА; пунктов коммерческого учета серии ПКУ-РА; средств испытаний и диагностики оборудования и линий электропередачи; систем АСУ ТП, АИИСКУЭ для энергетики.

Каждый день «РАДИУС Автоматика» обеспечивает стабильное энергоснабжение, создавая надежные системы релейной защиты и автоматики, отвечающие современным требованиям сетей энергоснабжения.

Микропроцессорное устройство автоматической частотной разгрузки.

Устройство «Сириус-АЧР» предназначено для формирования сигналов отключения фидеров при падении частоты в системе ниже предельно допустимой, а также последующего включения отключившихся фидеров после ликвидации аварии и повышения частоты.

Устройство имеет четыре очереди АЧР, в каждой из которых предусмотрены две категории разгрузки - АЧР-I и АЧР-II, в том числе, могущие работать на одно общее выходное реле (совмещенная АЧР-II). Для обратного включения отключенной нагрузки после восстановления частоты в каждой очереди предусмотрено свое ЧАПВ.

Основные технические данные:

  • Количество групп каналов (очередей) АЧР-I-АЧР-II-ЧАПВ: 4
  • Диапазон частот уставок по частоте: 45—51 Гц
  • Диапазон уставок по времени АЧР: 0,1—99,9 с
  • Диапазон уставок по входному линейному напряжению: 20—100 В
  • Диапазон уставок по времени ЧАПВ: 0,2—99,9 с

Устройство имеет три режима работы — импульсный, следящий и непрерывный. При импульсном режиме выходные сигналы формируются отдельными выходными реле для АЧР и ЧАПВ каждой очереди, при следящем — сигнал на выходных шинках АЧР удерживается до отпускания пусковых органов АЧР, а сигналы ЧАПВ формируются отдельными выходными реле. В непрерывном режиме сигнал АЧР удерживается до срабатывания ЧАПВ, то есть снятие сигнала АЧР и есть наличие команды на ЧАПВ выключателей отходящих линий (выходные реле ЧАПВ при этом совсем не используется). Для организации выходных шинок АЧР применены бистабильные реле, сохраняющие свое состояние при пропадании оперативного питания.

Устройство имеет два входных канала измерения частоты - основной и контрольный, предназначенный для предотвращения ложных срабатываний. Контрольный канал имеет свои независимые органы измерения напряжения и частоты, аналогичные основному каналу. Особенностью устройства является функция автоматического переключения вышедшего из строя канала измерения напряжения и частоты с поврежденного на работающий с выдачей сигнала неисправности. Переключение осуществляется мгновенно, а через 10 секунд выдается сигнализация о неисправности.

В обычном режиме работы на дисплее высвечивается измеренное значение частоты в сети, а также текущие время и дата. Вся информация о текущем состоянии очередей и их срабатывании отображается на светодиодах. В случае появления неисправностей на экране выводится подробная расшифровка причины.

Устройство имеет режим «Уставки», в котором можно просмотреть ранее введенные уставки и, при необходимости, их изменить. Корректировка уставок разрешена только при вводе пароля.

Устройство имеет режим «Контроль», в котором можно посмотреть все измеряемые величины: входные частоты по обоим входам, входные напряжения по обоим входам, текущие время и дату, состояние дискретных входов и параметры OHM.

В устройстве имеется возможность задать блокировку работы быстродействующих ступеней АЧР-1 как по скорости изменения частоты, так и по скорости изменения напряжения (защита от срабатывания АЧР при отключении ввода и подпитки секции от останавливающихся двигателей).

Кроме этого, имеется орган направления мощности Онм, образованный токовым входом и напряжением основного канала напряжения, также позволяющий разрешать работу АЧР только при условии направления мощности от ввода к шинам.

Для ускорения работы АЧР при быстрой посадке частоты в энергосистеме в устройстве предусмотрено ускорение срабатывания ступени АЧР-И, работающее по скорости снижения частоты.

Устройство имеет 14 выходных программируемых реле, которые, в частности, можно использовать для формирования сигналов ЧАПВ, в том числе, с разносом времен срабатывания выключателей.

Устройство имеет архив срабатываний, в котором фиксируются последние 50 срабатываний ступеней АЧР или ЧАПВ с причиной срабатывания, временем и датой срабатывания, а также значениями напряжений и частот на момент срабатывания.

По линии связи можно в любой момент запросить текущее состояние устройства - текущие входные параметры - частоту и напряжения обоих входных каналов, ток органа направления мощности и его фазовый угол, считать и изменить уставки устройства, запросить данные о последних имеющихся в памяти срабатываниях.

В устройстве имеется цифровой осциллограф, записывающий при срабатывании защит доаварийный, аварийный и послеаварийный участки всех аналоговых и дискретных входных сигналов, с возможностью гибкой настройки условий запуска и количества аварий. Частота дискретизации осциллографа -1000 Гц.

Устройство имеет до трех последовательных цифровых интерфейсов связи - USB на передней панели устройства для непосредственного подключения к компьютеру, и один или два RS485 — для работы в составе локальной многоточечной сети связи на подстанции. Скорость передачи по линии связи задается уставкой в диапазоне от 1200 до 115200 бод. Применяемый программный протокол -Modbus RTU.

Устройство питается от сети оперативного тока напряжением 220 В. Предусмотрена возможность работы устройства с сигналами как постоянного, так и выпрямленного или переменного тока.По заказу может быть изготовлено устройство на 110 В постоянного тока.

Габаритный размер устройства - 305x190x185 мм. Масса - не более 8 кг. Рабочий температурный диапазон от -20 до +55°С.

www.ep.ru

«Сириус-2-АЧР» | «НПП Электро-Профи»

«РАДИУС Автоматика» имеет более чем 20-ти летний опыт в области разработки и производства: микропроцессорных терминалов РЗА; шкафов РЗА серии ШЭРА; щитов собственных нужд серии ЩСН-РА; щитов постоянного тока серии ЩПТ-РА; ячеек КРУ серии MVR12; секционирующих пунктов серии СП-РА; пунктов коммерческого учета серии ПКУ-РА; средств испытаний и диагностики оборудования и линий электропередачи; систем АСУ ТП, АИИСКУЭ для энергетики.

Каждый день «РАДИУС Автоматика» обеспечивает стабильное энергоснабжение, создавая надежные системы релейной защиты и автоматики, отвечающие современным требованиям сетей энергоснабжения.

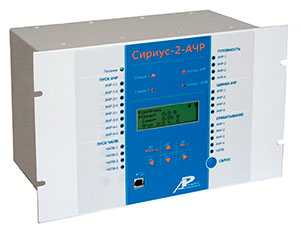

Устройство автоматической частотной разгрузки.

Устройство «Сириус-2-АЧР» предназначено для формирования сигналов отключения фидеров при падении частоты в системе ниже предельно допустимой, а также последующего включения отключившихся фидеров после ликвидации аварии и повышения частоты.

Устройство имеет четыре очереди АЧР, в каждой из которых предусмотрены две категории разгрузки — АЧР-1 и АЧР-И, в том числе, могущие работать на одно общее выходное реле (совмещенная АЧР-Н). Для обратного включения отключенной нагрузки после восстановления частоты в каждой очереди предусмотрено свое ЧАПВ.

Основные технические данные:

  • Количество групп каналов (очередей) АЧР-1-АЧР-И-ЧАПВ: 4
  • Диапазон частот уставок по частоте: 45—51 Гц
  • Диапазон уставок по времени АЧР: 0,1—99,9 с
  • Диапазон уставок по входному линейному напряжению: 20—100 В
  • Диапазон уставок по времени ЧАПВ: 0,2—99,9 с

Устройство имеет три режима работы — импульсный, следящий и непрерывный. При импульсном режиме выходные сигналы формируются отдельными выходными реле для АЧР и ЧАПВ каждой очереди, при следящем — сигнал на выходных шинках АЧР удерживается до отпускания пусковых органов АЧР, а сигналы ЧАПВ формируются отдельными выходными реле. В непрерывном режиме сигнал АЧР удерживается до срабатывания ЧАПВ, то есть снятие сигнала АЧР и есть наличие команды на ЧАПВ выключателей отходящих линий (выходные реле ЧАПВ при этом совсем не используется). Для организации выходных шинок АЧР применены бистабильные реле, сохраняющие свое состояние при пропадании оперативного питания.

Устройство имеет два входных канала измерения частоты — основной и контрольный, предназначенный для предотвращения ложных срабатываний. Контрольный канал имеет свои независимые органы измерения напряжения и частоты, аналогичные основному каналу. Особенностью устройства является функция автоматического переключения вышедшего из строя канала измерения напряжения и частоты с поврежденного на работающий с выдачей сигнала неисправности. Переключение осуществляется мгновенно, а через 10 секунд выдается сигнализация о неисправности.

В обычном режиме работы на дисплее высвечивается измеренное значение частоты в сети, а также текущие время и дата. Вся информация о текущем состоянии очередей и их срабатывании отображается на светодиодах. В случае появления неисправностей на экране выводится подробная расшифровка причины.

Устройство выполнено в стальном корпусе и имеет заднее присоединение. Рабочий температурный диапазон — от -20 до +55°С. Габаритный размер устройства — 305x190x185 мм. Масса — не более 8 кг.

21ep.ru

Сириус-АЧР - микропроцессорное устройство автоматической частотной разгрузки - Диагностика Сириус-АЧР



Поделиться записью:

Сириус-АЧР - микропроцессорное устройство автоматической частотной разгрузки; Диагностика Сириус-АЧР - Ремонт Сириус-АЧР в Санкт-Петербурге. Последовательная диагностика и наладка на уровне радиоэлектронных компонентов производится в Санкт-Петербурге. Возможен ремонт с доставкой оборудования в города России и стран ЕАЭС.
Электроника приборов состоит из следующих функциональных узлов: схема сигнализации - формирует и отображает обработанную информацию о последнем состоянии устройства и присоединенных датчиков; схема контроллера питания - обеспечивает снабжение всех элементов устройства стабильным напряжением постоянного тока; схема определения величин - предназначена для регистрации изменений контролируемых характеристик; схема автоматической диагностики - позволяет оценить состояние основных частей при запуске; плата управления - является важной электронной схемой для реализации алгоритма работы микропроцессорного устройства в целом и обеспечивает предусмотренное выполнение необходимых операций согласно его назначению.
Общие условия выполнения диагностики и ремонта приведены на странице Условия.

Примеры серийных номеров:
WHP-3131310033734847
XIE-7891642802592731
RQF-1147543509377136
LTY-1327953139776358
QCB-9972934247495237

Для получения актуальной в настоящее время информации о стоимости и сроке производства данных услуг отправьте сообщение с описанием неисправности на почту [email protected]


Поделиться записью:

prom-electric.ru

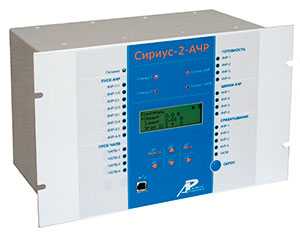

Сириус-2-АЧР. Устройство автоматической частотной загрузки.

Устройство автоматической частотной разгрузки «Сириус-2-АЧР» (в дальнейшем - устройство) предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).

Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3-110 (500) кВ, а также в ячейках КРУ и КСО 6-10 кВ подстанций и распределительных пунктов (РП).

Устройство Сириус-2-АЧР обеспечивает следующие эксплуатационные возможности:
- автоматическое отключение определенных под частотную разгрузку присоединений;\

- автоматическое повторное включение отключенных присоединений при повышении частоты;

- одновременный контроль двух секций;

- оперативный ввод блокировок в любые очереди АЧР и ЧАПВ;

- сигнализацию при пропадании напряжения с любого из каналов;

- блокировку работы внешними релейными сигналами.
- задание внутренней конфигурации и режима работы устройства;

- ввод и хранение уставок;

- контроль и индикацию значения напряжений и частоты, подводимых к устройству;

- передачу текущих параметров, ввод и изменение уставок по линии связи;

- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

- выполнение функций АЧР и ЧАПВ на основе совпадения измерений одновременно по двум входным измерительным каналам - основного и контрольного;

- блокировку выходов при неисправности устройства для исключения ложных срабатываний;

- получение дискретных сигналов, выдачу предупредительной сигнализации;

- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанции.

jais.ru

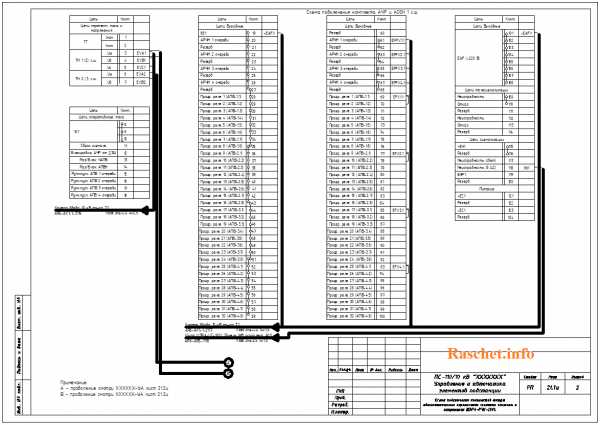

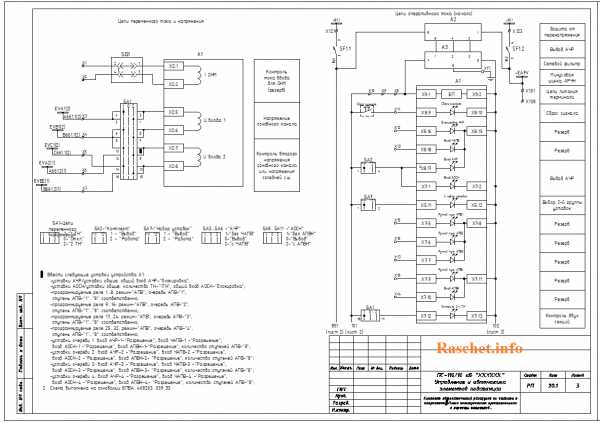

Схема АЧР 10 кВ на устройстве Сириус-2-РЧН в формате dwg
