Из чего состоит СИП-панель

Главная Блог Полезная информация Из чего состоит СИП-панель

СИП-панель — популярный строительный материал, который позволяет возводить прочные и недорогие дома в кратчайшие сроки. Так называемая структурно-изоляционная панель внешне представляет собой конструкцию из нескольких слоев, однако не все знают, из чего же она состоит и как делается.

Если вы планируете заказать строительство здания из СИП-панелей или находитесь в процессе выбора, то наверняка захотите знать точный состав данного материала, чтобы иметь представление о его свойствах и надежности. С этим мы и разберемся.Что такое СИП-панель

Для начала следует сказать пару слов о том, что это вообще такое — SIP-панель, ведь данный строительный материал, пришедший из Канады, не так давно начал приобретать популярность в России.

СИП-панель имеет вид «сэндвича», состоящего из двух деревянных влагоустойчивых плит, соединенных между собой, и утеплителя.

Такая конструкция обладает свойствами теплоизоляции и невысокой себестоимостью, что делает этот экологичный стройматериал весьма привлекательным для заказчиков.

Состав СИП-панели

Итак, СИП-панель является многослойным материалом и содержит несколько составляющих. Рассмотрим каждый компонент конструкции по порядку.

ОСП-плиты.

Базовым компонентом SIP-панели являются ОСП — ориентированные стружечные плиты, соединенные между собой клеем. Такая плита изготовлена из тонких и длинных щепок (как правило, осиновых или сосновых), которые уложены специальным образом для того, чтобы изделие сохраняло свойство гибкости. По большей части ОСП-плита состоит из обычной древесины, и лишь несколько процентов занимают связывающие компоненты. Также плита обязательно подвергается обработке раствором, защищающим от влаги и иных губительных воздействий.

Клей.

Как уже было сказано, ориентированные стружечные плиты скрепляются между собой с помощью полимерного клея, который также является важнейшим компонентом СИП-панели, поэтому должен быть качественным.

Утеплитель.

Важно понимать, что в качестве утеплителя в СИП-панелях могут использоваться разные материалы, отличающиеся друг от друга свойствами и стоимостью:

Пенополистирол является самым распространенным вариантом по причине своей достаточно низкой цены и простоты в обращении, однако у него есть весомый минус — горючесть, который заставляет производителей переключить внимание на другие, более безопасные виды утеплителей для СИП-панелей.

Пенополиуретан славится длительным сроком службы и минимальной теплопроводностью, но и стоимость его несколько выше.

Минеральная вата считается более безопасной, но тоже имеет свой недостаток — более крупный вес.

В основном производители, выбирая утеплитель, смотрят на его теплоизоляционные свойства, а тут пенополистирол показывает отличные результаты, к тому же обладая небольшим весом.

Деревянный брус.

Деревянный брус, также входящий в состав СИП-панелей, предназначен для обеспечения дополнительной несущей способности каркаса здания. Кроме этого, он служит для соединения панелей между собой.

Теперь мы знаем полный состав СИП-панели. При виде этого многослойного строительного материала может возникнуть впечатление, что он довольно громоздкий и тяжелый за счет большого количества компонентов, но это далеко не так. Напротив, СИП-панели славятся своей легкостью, особенно в сравнении с такими материалами, как бетон, кирпич или камень.

Также следует отметить экологичность панелей: в их составе, как можно заметить, нет вредных для здоровья компонентов, поэтому они безопасны в той же мере, что и обычная древесина.

Возврат к списку

0 Список товаров в корзине

Ваша корзина пуста

Что такое СИП панель? • SIP панели от производителя в беларуси • DОБРОПАН • dpan.by

+375 29 696-13-44
teplosipdom@gmail.com

СИП — НЕСУЩИЙ ЭЛЕМЕНТ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

В настоящее время технология панельно-каркасного домостроения является одной из лучших по совокупности современных требований, предъявляемых к жилым домам во всем мире. Структурные изолированные панели (СИП) применяются в качестве несущих и ограждающих конструкций для производства структурно превосходящего, лучше изолированного, быстрее возводящегося, и более экологически безвредного дома, чем когда-либо раньше.

ЧТО ТАКОЕ СИП?

СИП — «новый» строительный материал, который начал применяться с 1940-х годов, состоит из двух наружных твердых слоев и внутреннего сердечника из изолирующего материала, образующих монолитный элемент. В большинстве структурных панелей применяется или клееная фанера или ориентированная стружечная плита (ОСП) в качестве наружных слоев. ОСП – основной материал наружного слоя. При использовании в качестве стен, крыши или перекрытия в жилищном строительстве СИП типа «сэндвич» обеспечивает исключительную прочность благодаря используемым в ней материалам.

В качестве несущей стены, плиты ОСП с обеих сторон выступают в роли гибких направляющих, постоянно опирающихся на сердцевину для сопротивления сжатию и прогибу. При искривлении, вызванном динамической нагрузкой или силой ветра, наружные слои принимают на себя большую часть сил растяжения и давления, а сердцевина обеспечивает сопротивляемость поперечному напряжению.

Сердцевина и наружные слои выполняют работу сообща, тем самым, обеспечивая превосходную жесткость элементов конструкции.

Дома из СИП-панелей можно быстрее возводить, при этом получаются более ровные и вертикально стоящие стены, имеющие превосходные изолирующие качества. Габаритная стабильность СИП означает, что со временем не придется заменять гипсокартон на стенах или обои из-за трещин по шву.

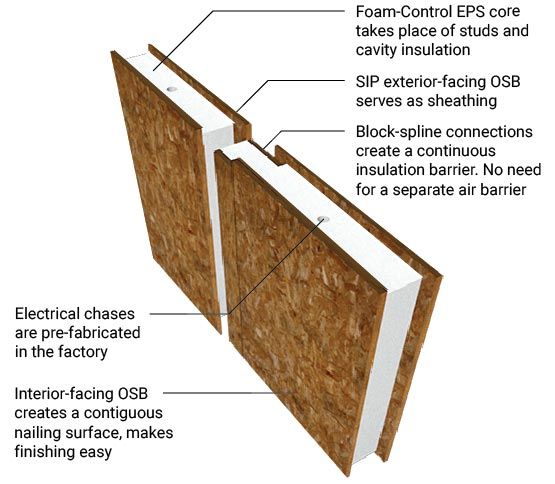

КОНСТРУКЦИЯ СИП ПАНЕЛИ

Конструкционная теплоизоляционная панель — состоит из двух ориентированных стружечных плит ОСП (OSB-3), между которыми под давлением приклеивается слой твердого пенополистирола в качестве утеплителя. Толщина панелей в готовом виде составляет 174 мм. или 224 мм. Размеры панелей 2.5×1.25м или 2,8×1,25м.

Такая панель обладает исключительными энергосберегающими свойствами и имеет высокую прочность. Стены и углы домов, собранных по этой технологии, идеально ровные и прямые. Кроме того, монтаж домов производится в любое время года, построенные дома долговечны и обладают отличными эксплуатационными характеристиками.

ОСП (OSB) — ОРИЕНТИРОВАНО-СТРУЖЕЧНАЯ ПЛИТА

ОСП — спрессованная древесностружечная плита с ориентированной плоской щепой. Это первая плита древесного происхождения, разработанная специально для строительства.

Прямоугольные узкие щепки толщиной 0,5 — 0,7мм и длиной до 140мм укладываются в три слоя, причем щепа в наружных слоях плиты располагается вдоль главной оси плиты, а во внутреннем слое — перпендикулярно главной оси. Благодаря такой ориентации плоской длинноразмерной щепы получается конструкционный материал с анизотропными свойствами — повышенной прочностью на изгиб и повышенной упругой прочностью вдоль главной оси плиты.

Процесс прессовки проходит в условиях высокого давления и высокой температуры, с использованием водостойкой смолы.

По сути, ОСП — это «улучшенная древесина» — более прочная и эластичная — за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева.

Связующий состав и специальная обработка поверхности обеспечивают водостойкость, устойчивость к гниению, плесени и атмосферным воздействиям, значительно превышающие сходные характеристики массива древесины. Плиты ОСП устойчивы к изменению погодных условий (влажность, температура), легко пилятся, сверлятся и обрабатываются любым инструментом, предназначенным для работы с древесиной.

Существенным отличием плит ОСП от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются характером укладки щепы — при нагружении в процессе эксплуатации длинные стрэнды передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью. Крепеж (саморезы, кольцевые гвозди, строительные скобы и пр.) удерживается многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Традиционно основным материалом для производства плит ОСП является сосна или осина. Плиты ОСП содержат до 97% древесины — это одна из самых экологически чистых древесных плит — как в отношении производства, так и в отношении готовой продукции. Низкая доля связующего сохраняет не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины — легкость (плотность плиты — около 650 кг/куб. м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

Важнейшее преимущество технологии — отличные энергосберегающие характеристики. Обеспечивается это, прежде всего, за счет системы утепления.

ПЕНОПОЛИСТИРОЛ

Пенополистирол (ППТ-20) — экологически чистый, нетоксичный тепло- и звукоизоляционный материал, применяемый как утеплитель в строительстве на протяжении уже 50 лет и зарекомендовавший себя как наиболее экономичный, удобный в применении и обладающий низкой степенью теплопроводности и паропроницаемости. В настоящее время в Европе более 60% всего производимого пенополистирола используется для целей теплоизоляции.

Пенополистирол является нейтральным материалом, не выделяющим никаких вредных для человека и его окружения веществ и не имеет ограниченного срока годности. Он экологичен в процессе работы с ним, а также весь период дальнейшей эксплуатации. Пенополистирол долговечен, не дает трещин, не является питательной средой для микроорганизмов, грызунов и другой живности, не загнивает, не плесневеет и не разлагается. Воздухопроницаемость позволяет зданию дышать

ПАРОПРОНИЦАЕМОСТЬ ПЕНОПОЛИСТИРОЛА

Пенополистирол относится к той группе пластмасс, которые при горении выделяют точно такие же газы, как и при сжигании древесины или пробки. Современный пенополистирол производят в огнестойком (самозатухающем) исполнении.

Влага не влияет на теплоизолирующие свойства этого материала и не вызывает образование в нем бактерий и плесени, что позволяет широко использовать пенополистирол даже в пищевой промышленности.

Пенополистирол устойчив к воздействию химических и биологических сред. Он отлично переносит присутствие асфальтовых эмульсий, рубероида с асфальтовым покрытием, искусственных удобрений, каустической соды, аммония, жидких удобрений, вспененных красок, мыла и смягчающих растворов, цемента, гипса, извести, растворов соли (в том числе морской воды) и всякого рода грунтовых вод.

ХАРАКТЕРИСТИКИ СИП

ПРЕДЕЛЬНАЯ ОСЕВАЯ НАГРУЗКА НА НАРУЖНУЮ СТЕНУ ИЗ СИП В ЗАВИСИМОСТИ ОТ СИЛЫ ВЕТРА [кг/м²]

Высота	Ветровая нагрузка, w [кг/м²]
Высота	24,4			48,83			73,25			97,66
Прогиб	L/180	L/240	L/360	L/180	L/240	L/360	L/180	L/240	L/360	L/180	L/240	L/360
2500 мм	4082	4082	4082	2506	2506	2506	3452	3452	3452	3156	3156	3156

РАСЧЕТНАЯ НАГРУЗКА НА ПАНЕЛЬ ПЕРЕКРЫТИЯ [кг/м²]

Прогиб	Пролет
Прогиб	3050	3660	4270	4880	5490
L/360	340	236	172	122	95
L/240	454	358	259	186	141

Нагрузки, превышающие 454 кг/м2, не рекомендуются.

РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ ПО ЗВУКОИЗОЛЯЦИИ

общая толщина, мм

звукопоглощающий слой

расчетное значение изоляции

область применения

плотность кг/м³

толщина, мм

124

174

224

100

150

200

Наружные и внутренние стены и перегородки

Перекрытия, наружные стены

— для жилых помещений предельный уровень шума 50 дБ
— для комнат общежитий, гостиниц 1-ой категории 48 дБ
— перекрытие между комнатами в 2ух этажном доме 41 дБ

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ МАТЕРИАЛОВ И СИП ПАНЕЛИ

Материал	Плотность кг/м³	Коэффициент теплопроводности, *Вт/(мс)**	Теплопотери,Вт/м²	Толщина стены приR_т= 3,2 м	Масса1м² стены, кг
Кирпич глиняный полнотелый	1700	0,81	54	2,55	4337,55
Кирпич глиняный (пустотность 20%)	1400	0,43	28,67	1,35	1896,3
Кирпич силикатный	1800	0,87	58	2,74	4932,9
Ячеистый бетон (автоклавный)	550	0,18	17,5	0,55	303,19
Керамзитобетон	850	0,38	26,67	1,18	1004,06
Дерево	500	0,15	33,33	0,47	236,25
Полистиролбетон	450	0,13	13,33	0,30	135
СИП-панель		0,041	0	0,17	20

ПРИВЕДЕННОЕ СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ панелей толщиной 174 мм, используемых в качестве наружных ограждающих конструкций, составляет 4,77 м^2*ОС/Вт и толщиной 224 мм составляет 6,23 м^2*ОС/Вт (Протокол испытаний №3195 от 03. 08.2010г. НИИРУПС «Институт БелНИИС»).

ВОЗМОЖНО ВАС ЗАИНТЕРЕСУЕТ:

КАК ВЫБРАТЬ КАЧЕСТВЕННУЮ СИП ПАНЕЛЬ?
ПОЛЕЗНАЯ ИНФОРМАЦИЯ О СИП ПАНЕЛЯХ
ПРОИЗВОДСТВО СИП ПАНЕЛЕЙ
ЭНЕРГОЭФФЕКТИВНЫЙ ДОМ

Что такое SIP? — Все, что Вам нужно знать.

Структурно-изолированные панели (СИП) называют строительным материалом будущего. Но что они на самом деле и почему вы должны заботиться о них?

В Buildpass мы всегда внимательно следим за рынком, когда речь идет о новых экологически чистых строительных материалах или инструментах. В последние несколько лет набирает популярность структурно-изолированная панель (SIP).

SIP были описаны как интеллектуальное решение для более устойчивого будущего. Это современная, инновационная строительная система, которая предлагает чрезвычайно эффективные показатели изоляции (и энергосбережения) наряду с гораздо более высокой скоростью строительства.

Что такое SIP? SIP — это высокоэффективная строительная система, которая предварительно изолирована за счет изолирующего пенопластового сердечника, прорезанного между двумя конструкционными панелями. Панели высотой в этаж, что означает, что они идеально подходят для формирования части или целого здания.

Коэффициенты тепло- и звукоизоляции SIP позволяют им соответствовать или, во многих случаях, превосходить действующие строительные нормы и правила. Что не любить?

Читайте дальше, чтобы раскрыть окончательные детали SIP и узнать, являются ли они правильным ответом для вашего следующего строительного проекта.

Как делаются SIP?

Как правило, SIP-панели изготавливаются либо из цементно-стружечных плит (ЦПБ), либо из инженерных древесных плит, наиболее известных как ориентированно-стружечные плиты (ОСП). Панели, как правило, имеют толщину 142 или 172 мм и ширину 1220 мм, однако в зависимости от проекта они могут достигать 7,5 м в длину.

Изоляция, зажатая между панелями, будет жесткой, с использованием чего-то вроде полиуретана.

SIP могут поставляться в виде отдельных панелей (для стен, полов и крыш) или в форме «комплекта», который можно собрать вместе, чтобы сделать весь дом. Они также могут поставляться с уже установленными окнами и дверьми или даже с гипсокартонной обшивкой и первоклассной электрикой.

По сути, они невероятно гибкие и способны сэкономить много времени в долгосрочной перспективе.

Каковы преимущества и недостатки SIP?

Может показаться, что нет причин НЕ использовать SIP; хотя, как и во всем, есть некоторые недостатки.

Поскольку SIP изготавливаются в заводских условиях, крайне важно, чтобы все размеры фундамента были точно измерены и записаны, чтобы SIP можно было установить без проблем. Изменения сайта невозможны, когда речь идет о SIP, и все решения должны быть приняты и утверждены еще до начала сборки. Поэтому, если у вас есть какие-либо сомнения относительно того, как получится сборка, SIP могут быть не для вас.

Говоря это, преимущества велики.

Сборки SIP могут быть завершены в значительно более короткие сроки, поскольку проекты предварительно вырезаны и готовы к работе. Кроме того, благодаря технологии автоматизированного проектирования каждая отдельная панель будет вырезана с точностью до минимума, а это означает, что строительные отходы сведены к минимуму, а работа на месте сокращена.

SIP также имеют высокое значение коэффициента теплопередачи по сравнению с их толщиной, что означает, что вы действительно можете максимально увеличить пространство в помещении. Панели также легкие и гибкие, когда дело доходит до дизайна, что позволяет создавать довольно интересные конструкции.

Некоторые ипотечные кредиторы даже снижают ставки для тех, кто берет взаймы на дома, спроектированные SIP; поэтому, хотя панели недешевы, в конечном итоге они сэкономят вам значительную сумму денег.

Каковы экологические преимущества SIP?

Что приводит нас к БОЛЬШОМУ преимуществу – экологичности SIP.

Снижение счетов за электроэнергию.

Дом, полностью построенный из SIP, будет невероятно герметичным и термически эффективным; в результате у вас будут более низкие затраты на отопление, чем в зданиях, построенных с использованием других методов.

В конечном счете, SIP-дом требует очень мало дополнительной изоляции. Следовательно, они хорошо сочетаются с другими системами экообогрева, такими как системы рекуперации тепла и вентиляции воздуха.

Уменьшенный термомост .

Конструкция SIP снижает тепловые потери и повышает энергосбережение. Это означает меньше сквозняков, более теплый дом зимой и более прохладный и комфортный дом летом.

Вердикт Buildpass?

По сути, это значительно увеличивает воздухонепроницаемость здания, а также упрощает сдачу теста на утечку воздуха с первого раза.

Мы большие поклонники SIP; это устойчивый метод строительства, который мы часто рекомендуем нашим клиентам!

И таких сборок становится все больше; они любимы правительством из-за их скорости и экономичности — они используют вдвое меньше древесины, чем обычное деревянное здание.

Для получения дополнительной информации о том, что можно и чего нельзя делать с SIP, мы рекомендуем прочитать эту статью.

Когда вы будете готовы сделать следующий шаг, наша команда придет вам на помощь!

Закажите бесплатный ознакомительный звонок по телефону с Buildpass, чтобы узнать, являются ли SIP правильным выбором для вас и вашего следующего строительного проекта.

Что такое структурно-изолированные панели (SIP)?

🕑 Время прочтения: 1 минута

Структурные изолированные панели (СИП) — это высокоэффективные изоляционные панели, используемые для возведения стен, потолков и полов в жилых и легких коммерческих объектах. Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующее ядро.

Рисунок 1: Модульное здание SIP-музей искусств под открытым небом Элементы дома от MOS Architects
Изображение предоставлено: Architizer

Каждая панель состоит из нескольких слоев, которые объединяются для эффективного сопротивления теплопередаче. SIP обеспечивают исключительную долговечность, прочность и энергоэффективность по сравнению с традиционными методами изоляции.

Состав:

Характеристики структурно-изолированных панелей (SIP)
Типы структурно-изолированных панелей (SIP)
- 1. SIP-панели из пенополистирола
- 2. Полиуретановые изолированные панели
- 3. Применение соломенной соломенной изолированной панели
Применение конструкционных изолированных панелей (SIP)
Преимущества структурных изолированных панелей (SIP)
FAQS

33333309,

33330.com (SIP)

SIP имеют форму изолирующей сердцевины или слоя, зажатого между двумя конструкционными облицовками, как показано на Рисунке-1. Обычно эта изолирующая сердцевина может представлять собой пенополиуретан с закрытыми порами или пенополистирол (EPS). Ориентированно-стружечные плиты (OSB) являются наиболее часто используемыми конструкционными облицовками, поскольку они соответствуют британскому стандарту BS EN 300 по структурной целостности. Помимо OSB, в качестве конструкционного материала также используются цемент, металлы, инженерная древесина, плиты из оксида магния и цемент.

SIP производятся различных размеров и толщины, в диапазоне от 4 до 8 дюймов. Они изготавливаются на заводе и могут быть быстро установлены, как только будут доставлены на место. На основе спецификаций проекта SIP могут быть настроены и изготовлены.

Для стен СИП изготавливается максимальной длиной до 7,5 м, а для полов может достигать до 4 м.

Типы структурно-изолированных панелей (SIP)

В зависимости от изоляционного материала, используемого для производства, существует в основном три типа SIP:

Теплоизоляционные панели из пенополистирола
Теплоизоляционные панели из полиуретана
Теплоизоляционные панели из прессованной соломы

Эти SIP имеют значение R от R-4 до R-5 на дюйм толщины. Это значение может достигать 13,8. Панели EPS доступны на рынке шириной от 4 до 24 футов.

2. Панели с полиуретановой изоляцией

Панели с полиуретановой или полиизоциануратной изоляцией обеспечивают номинальное значение R от R-6 до R-7 на дюйм толщины. Эти изолированные панели изготавливаются толщиной 3,5 дюйма для стен и 7,5 дюймов для потолков. Полиуретановые панели дороже по сравнению с пенополистиролом, но обладают более высокой водостойкостью и огнестойкостью, а также более высоким коэффициентом сопротивления теплопередаче.

3. Теплоизоляционные панели из прессованной соломы

Теплоизоляционные панели из прессованной соломы представляют собой «зеленые строительные материалы», изготовленные из возобновляемых и переработанных отходов сельскохозяйственной соломы, в отличие от других панельных материалов. Несмотря на то, что они безвредны для окружающей среды, они предлагают небольшой диапазон R-значения по сравнению с другими типами SIP.

Применение структурных изолированных панелей (SIP)

SIP используются для коммерческих зданий, которые могут иметь более высокие уровни температуры из-за наличия машин и оборудования. Эти панели обеспечивают эффективный контроль температуры в помещении в этих условиях.
SIP обеспечивают необходимую температуру для хранения лекарств и изделий медицинского назначения, особенно в аптеках. Эти панели используются для рефрижераторов для перевозки лекарств и медицинских изделий, чувствительных к температуре.
SIP используются для крупномасштабного охлаждения для покрытия холодильников и морозильных камер для поддержания необходимой температуры. Больницы, школы, рестораны, лагеря и т. д. используют эти средства.
SIP используются на складах для поддержания низкой температуры внутри помещений. Он подходит для складов, где хранятся продукты питания, электроника и другие товары, чувствительные к температуре.

Преимущества структурных изолированных панелей (SIP)

Основные преимущества здания с SIP:

Предоставьте более здоровый качество воздуха
Высокоэнергетическая эффективность
Высокая гибкость
. Быстрое изготовление и установка
Меньше энергии
Меньше отходов

Часто задаваемые вопросы

Что такое конструкционные изолированные панели?

Структурные теплоизоляционные панели представляют собой высокоэффективные теплоизоляционные панели, используемые для изготовления стен, потолков и полов в жилых и коммерческих зданиях. Они представляют собой тип системы композитных сэндвич-панелей, которая образует изолирующее ядро.

Какова структура конструкционной теплоизоляционной панели?

SIP имеют форму изолирующей сердцевины или слоя, зажатого между двумя конструкционными облицовками.
