Провод СИП-4 4х35

Провод СИП-4 4х35

Провод СИП-4 х35 самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.

Технические характеристики

  • Номинальное напряжение: 0.6/1кВ
  • Температура окружающей среды при эксплуатации кабеля от -60°С до +50°С
  • Минимальная температура прокладки кабеля без предварительного подогрева -20°С
  • Предельная длительно допустимая рабочая температура жил 90°С
  • Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
  • Максимальная температура нагрева жил при коротком замыкании 250°С
  • Минимально допустимый радиус изгиба при прокладке 7,5 диаметров кабеля
  • Срок службы, не менее 30 лет
  • Гарантийный срок эксплуатации кабеля 3 года
  • Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ
  • Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ переменного тока частотой 50Гц
Марка Кол-во жил Сечение жилы, мм 2 Материал жилы Расчётная масса, кг/км Наружный диаметр, мм
СИП-4 4х35 4 35 Алюминий 518
23,4

Допустимые токовые нагрузки проводов марки СИП-4 4х35

Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более Электрическое ссопротивление токопрводящих жил на длине 1 км, Ом, не более
160 3,2 0,868

Categories: Самонесущий изолированный провод(кабель) СИП-4


magnitsnab.ru

СИП-4 4х35 | АльфаЭлектро — Кабель, провод, арматура для ВЛ.


Конструкция СИП-4 4х35:

Провода самонесущие с изоляцией из сшитого светостабилизированного полиэтилена, без несущего элемента марки СИП-4 4х35. Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение, число жил в кабеле 2, 3, 4. Кабели могут быть изготовлены с одной или двумя дополнительными жилами освещения.

  1. Алюминиевая токопроводящая жила сечением 16–120 мм2.
  2. Изоляция из сшитого светостабилизированного полиэтилена.

Применение СИП-4 4х35:

Провод предназначен для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150-69. Материалы конструкции провода при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.

Технические характеристики СИП-4 4х35:

  • Номинальное напряжение: 0.6/1кВ.
  • Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С.
  • Минимальная температура прокладки кабеля без предварительного подогрева -20°С
  • Предельная длительно допустимая рабочая температура жил 90°С
  • Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
  • Максимальная температура нагрева жил при коротком замыкании 250°С
  • Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля.
  • Срок службы, не менее 30 лет
  • Гарантийный срок эксплуатации кабеля 3 года
  • Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ; защищенные на номинальное напряжение 35 кВ-10кВ.
  • Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц.

Расчетный наружный диаметр, масса проводов марки СИП-4 4х35:

Число жил*сечение, мм2Наружный диаметр кабеля
(геометрические размеры), мм
Расчетная масса кабеля, кг/км
без жилы освещения
2х1615131
2х2518195
2х3520256
2х5023355
2х7027491
2х9531649
2х12034813
3х1616197
3х2519292
3х3522383
3х5025533
3х7029737
3х9534973
3х120361219
4х1618262
4х1618262
4х2523389
4х2523389
4х3524511
4х3524511
4х5029711
4х5029711
4х7032983
4х95381298
4х95391309
4х120411626
4х150451978
5х1621.6328
с жилами освещения
2х25+1х1619260
2х25+2х1620.6326
2х35+1х1619.2321
2х35+1х2520353
2х35+1х2520353
2х35+2х1621.4387
2х35+2х2525450
2х50+1х1623421
2х50+1х2528453
2х50+1х2500
2х50+2х1622.6487
2х50+2х2526550
2х70+1х1627557
2х70+1х2526.2589
2х70+1х2500
2х70+2х1626.2623
2х70+2х2526.2686
2х95+1х1631714
2х95+1х2531746
2х95+2х1631780
2х95+2х2531843
2х120+1х1634878
2х120+1х2533.5910
2х120+2х1634944
2х120+2х2533.41007
3х25+1х1622.3358
3х25+2х1626.4423
3х35+1х1622.4449
3х35+1х2526481
3х35+1х2500
3х35+2х1626.4515
3х35+2х2528578
3х50+1х1626.4599
3х50+1х2529631
3х50+1х2500
3х50+2х1630.2664
3х50+2х2531.4728
3х70+1х1630803
3х70+1х2531.1835
3х70+1х2500
3х70+2х1633.4868
3х70+2х2535932
3х95+1х16351039
3х95+1х25351071
3х95+2х16391104
3х95+2х25401168
3х120+1х16361285
3х120+1х2536.81317
3х120+2х16411350
3х120+2х25431414
4х25+1х1624.8455
4х25+2х1627520
4х35+1х1626.4577
4х35+1х2528609
4х35+1х2500
4х35+2х1629642
4х35+2х2529706
4х50+1х1629.8777
4х50+1х2531.4808
4х50+1х2531.4808
4х50+2х1631842
4х50+2х2531906
4х70+1х16341049
4х70+1х25351080
4х70+1х25351080
4х70+2х16361114
4х70+2х25361178
4х95+1х16391363
4х95+1х25401395
4х95+2х16461429
4х95+2х25421492
4х120+1х16411691
4х120+1х2542.21723
4х120+2х1650.11757
4х120+2х25441820

Допустимые токовые нагрузки проводов марки СИП-4 4х35:

Номинальное сечение токопроводящих жил, мм2Допустимый ток нагрузки, А, не болееДопустимый ток односекундного короткого замыкания, кА, не более
10760,87
351603,20
501954,60
702406,50
953008,80
12034010,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25С:

Температура токопроводящей жилы, СПоправочные коэффициенты при температуре окружающей среды, С
-5 и ниже05101520253035404550
+901.211,181,141,111,071,041.000,960,920,880,830.78

Активное сопротивление токопроводящих жил при 90C на частоте 50 Гц, для проводов марки СИП-4 4х35:

Номинальное сечение токопроводящих жил, мм2Активное сопротивление токопроводящих жил на длине 1 км,ОМ, не более
103,768
351,111
500,822
700,568
950,411
1200,325

Расчетные значения индуктивного сопротивления провода марки СИП-4 4х35:

Число и номинальное сечение токопроводящих жил, мм2Расчетное значение индуктивного сопротивления  провода на длине 1 кМ, Ом.
2х100,087
2х350,079
2х500,077
2х700,076
2х950,074
2х1200,074
4х100,092
4х350,087
4х500,085
4х700,085
4х950,082
4х1200,082

www.sipkabel.ru

Инженер электрик. СИП-4 4х35


Силовой провод с алюминиевыми токопроводящими жилами
с изоляцией из светостабилизированного сшитого полиэтилена
без нулевой несущей жилы, на номинальное напряжение 0,66/1,0 кВ

ТУ.16-705.500-2006
ГОСТ Р 52373-2005

Предназначение

Силовой провод СИП — 4 4х35 , соответствует требованиям ГОСТ Р 52373-2005
и предназначен для передачи и распределения электрической энергии в стационарных установках на:

— номинальное переменное напряжение 0,66 / 1,0 кВ
— номинальной частотой 50 Гц
в воздушных силовых линиях и осветительных сетях, а также, ответвлений к вводам в хозяйственные постройки и жилые дома,
также, предназначен для прокладки по стенам зданий или инженерным сооружениям, вертикально и горизонтально
в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

Силовой провод СИП — 4 4х35:

— рабочие жилы выполнены из уплотненных проволок алюминия со стабильными механическими свойствами по всей длине
— долговечен и способен к бесперебойной работе в агрессивных климатических и химических условиях
— обеспечивают работу линии даже при схлестывании проводов или падения на них деревьев
— имеют высокую прочности к механическим повреждениям
— на проводах не происходит гололедообразование
— возможен монтажа, без отключения линии
— стоек к ультрафиолетовому излучению
— влагонепроницаем

читать полностью …

Изолирующая оболочка силового провода СИП — 4 4х35:

выполнена из атмосферостойкого полиэтилена с поперечными молекулярными связями («сшитый» полиэтилен). Оболочка характеризуется:
— сохранением механической прочности и электроизоляционных параметров в большом диапазоне температур, окружающего воздуха
— высокой сопротивляемостью погодным условиям
— стойкостью к ультрафиолетовому излучению
— воздействию озона
— влагонепроницаема
Изоляция жил обеспечивает высокую эксплуатационную надежность и повышенную стойкость к токам короткого замыкания.

Силовой провод СИП — 4 4х35 , должен:

— быть проложен в соответствии с действующими: «Правилами устройства электроустановок» (ПУЭ)
— иметь, удельное объемное сопротивление изоляции, при длительно допустимой температуре нагрева т.п.ж., не менее 1·10 ¹² Ом • см
— после выдержки провода в воде при температуре (20 ± 10) °С в течение не менее 10 мин., должен

выдержать, на строительной длине, испытание переменным напряжением 4 кВ частотой 50 Гц в течение не менее 5 мин.

Материалы конструкции провода СИП — 4 4х35 , при правильном режиме хранения и эксплуатации
не выделяют вредных продуктов в концентрациях опасных для здоровья человека, и не загрязняют окружающую среду.


Основные технические характеристики СИП — 4 4х35


Аналог: Нет данных
Вид климатического исполнения: В
Категория размещения: 1, 2 и 3 по ГОСТ 15150-69
Номинальная рабочая частота, Гц 50
Диапазон рабочих температур от минус 60 °С до плюс 50 °С
Максимальная допустимая температура жилы длительно до 90 °С
в режиме перегрузки (до 8 ч) 130 °С
в режиме короткого замыкания (до 5 сек) 250 °С
Провод может быть проложен
без предварительного подогрева
при температуре, не ниже:
минус 20 °С
Минимальный радиус изгиба
одножильные (многожильные)
не менее, наружных диаметров
10
Гарантийный срок эксплуатации, лет
(срок службы кабеля, лет)
3 ( 40 )

Конструкция


1) многопроволочная, токопроводящая алюминиевая жила
уплотненная, круглой формы, по ГОСТ Р 52373-2005

2) изоляция – из светостабилизированного сшитого полиэтилена
черного цвета

3) скрутка — изолированные токопроводящие жилы скручены
вокруг нулевой несущей жилы.
Скрутка жил имеет правое направление

*) Маркировка проводов соответстуют ГОСТ 18690
Основные жилы маркируются в виде продольно выпрессованных
рельефных полос или в виде цветных продольных полос


Основные физические характеристики провода
СИП — 4 4х35

Фазные токопроводящие жилы
Число
и номин.
сечение
жил, мм²
Число
проволок
в жиле
шт.
Толщина
изоляция
мм²
Разрывная
прочность
фазной
жилы, кН
Наружный
диаметр
провода,
мм²
Масса
провода,
кг/км
4 х 25 * 7 1,34,1 23 389
4 х 35 7 1,3 5,6 24 511
4 х 50 * 7 1,57,3 29 711
* Ближайший типоразмер

Наружный диаметр и масса провода, могут отличаться от номинала.


Допустимые токи провода
СИП — 4 4х35

Число и номинальное
сечение жил, мм²
Допустимые токовые нагрузки провода, А
допустимый ток
нагрузки, не более, А
допустимый ток
односекундного к.з., кА
4 х 25 * 130 2,3
4 х 35 160 3,2
4 х 50 * 195 4,6
* Ближайший типоразмер

Токовые нагрузки рассчитаны для следующих условий:
— коэффициент нагрузки К=1
— температура воздуха 25 °С
— скорость ветра 6 м/с
— интенсивности солнечной радиации 1000 Вт/м²

При продолжительности короткого замыкания, отличающейся от 1 сек, значение тока к.з.
умножают на поправочный коэффициент k который рассчитывается по формуле:

k = 1 / √t

где, t — продолжительность короткого замыкания, сек

Допустимые токи провода, зависят от темперетуры окружающей среды.
Допустимые токи провода даны для температуры 25 °С.
Для определения при других температурах, отличных от данных, допустимые токи
должны быть скорректированы, путем умножения значений токов на нижеприведенные коэффициенты из таблицы:

Поправочные коэффициенты
в зависимости от температуры окружающей среды

t, °С
ТПЖ
Температура / поправочный коэффициент
-5 0 5 10 15 20
90 °С 1,21 1,18 1,14 1,11 1,07 1,04
t, °С
ТПЖ
Температура / поправочный коэффициент
25 30 35 40 45 50
90 °С 1,00 0,96 0,92 0,88 0,83 0,78

Сопротивление провода
СИП — 4 4х35

Активное сопротивление провода
Маркоразмер
провода
переменный ток
t, ТПЖ 90 °С; Ом/км
постоянный ток
Ом/км
4 х 25 * 1,540 1,200
4 х 35 1,111 0,868
4 х 50 * 0,822 0,641
Индуктивное сопротивление провода
Маркоразмер
провода
основных жил
Ом/км
4 х 25 *
4 х 35 0,087
4 х 50 * 0,085
* Ближайший типоразмер

Приемка в эксплуатацию воздушных линий с самонесущими изолированными проводами, производится в соответствии с требованиями правил приемки в эксплуатацию законченных строительством объектов распределительных сетей напряжением 0,38—20 кВ. Каждая воздушная линия с изолированными проводами, вводимая в эксплуатацию, должна быть подвергнута приемосдаточным испытаниями в соответствии с требованиями ПУЭ.

— Измерение сопротивления изоляции жил самонесущего изолированного провода.
Проводится мегомметром на 1000 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно.
Величина сопротивления должна быть не менее 0,5 МОм.

— Испытание изоляции линии повышенным напряжением.
Проводится мегомметром на 2500 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно, при этом величина сопротивления изоляции не нормируется. ВЛИ считается выдержавшей испытания, если не произошло пробоя изоляции.

После проведения испытаний для снятия зарядного тока все провода ВЛИ должны кратковременно заземляться.

Подробнее, смотри РД 153-34.0-20.408-97.

ВАЖНО: Электрические испытания выполняются только
инженерами электрической лаборатории, имеющие специальный допуск.



Перейти на другие типоразмеры СИП — 4


Перейти на другие типы СИП-4

Перейти на другие провода для ВЛИ

где, ж.ц.о. — жилы для цепей освещения

ingener-electric.ru

СИП-2 4х35 | АльфаЭлектро — Кабель, провод, арматура для ВЛ.


Конструкция СИП-2 4х35:

Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ.

  1. Изолированная нулевая несущая жила, скрученная из алюминиевого сплава.
  2. Алюминиевая многопроволочная жила сечением 16–95 мм2 – 7 проволок, 95–240мм2 – 19 проволок.
  3. Изоляция из светостабилизированного сшитого полиэтилена.

Применение СИП-2 4х35:

Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

Технические характеристики СИП-2 4х35:

  • Номинальное напряжение: 0,6/1 кВ
  • Температура окружающей среды при эксплуатации кабеля от -60°С до +50°С.
  • Минимальная температура прокладки кабеля без предварительного подогрева -20°С
  • Предельная длительно допустимая рабочая температура жил 90°С
  • Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
  • Максимальная температура нагрева жил при коротком замыкании 250°С
  • Минимально допустимый радиус изгиба при прокладке 10 диам. кабеля.
  • Срок службы, не менее 40 лет
  • Гарантийный срок эксплуатации кабеля 3 года
  • Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ; защищенные на номинальное напряжение 35 кВ-10кВ.
  • Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц.

Расчетный наружный диаметр, масса проводов марки СИП-2 4х35:

Число жил*сечение, мм2Наружный диаметр кабеля
(геометрические размеры), мм
Расчетная масса кабеля, кг/км
без жилы освещения
3х16+1х2522315
3х25+1х3526426
3х16+1х54.628440
3х25+1х54.630526
3х35+1х5030568
3х35+1х54.632620
3х50+1х5033727
3х50+1х54.635779
3х50+1х7035800
3х70+1х54.638990
3х70+1х70381012
3х70+1х95411093
3х95+1х70431242
3х95+1х95441323
3х120+1х95471549
3х150+1х95501799
3х185+1х95552146
3х240+1х95602650
с жилами освещения
3х16+1х54.6+1х1628509
3х16+1х54.6+1х2528538
3х16+1х54.6+2х1628579
3х16+1х54.6+2х2528637
3х25+1х54.6+1х1630594
3х25+1х54.6+1х2530625
3х25+1х54.6+2х1630664
3х25+1х54.6+2х2530724
3х35+1х50+1х1630638
3х35+1х50+1х2530667
3х35+1х50+2х1630708
3х35+1х50+2х2530766
3х35+1х54.6+1х1632688
3х35+1х54.6+1х2532719
3х35+1х54.6+2х1632758
3х35+1х54.6+2х2532817
3х50+1х50+1х1633797
3х50+1х50+1х2533826
3х50+1х50+2х1633866
3х50+1х50+2х2533924
3х50+1х54.6+1х1635847
3х50+1х54.6+1х2535877
3х50+1х54.6+2х1635916
3х50+1х54.6+2х2535976
3х50+1х70+1х1635870
3х50+1х70+1х2535899
3х50+1х70+2х1635940
3х50+1х70+2х2535998
3х70+1х54.6+1х16381058
3х70+1х54.6+1х25381089
3х70+1х54.6+2х16381128
3х70+1х54.6+2х25381089
3х70+1х70+1х16381081
3х70+1х70+1х25381110
3х70+1х70+2х16381151
3х70+1х70+2х25381209
3х70+1х95+1х16401163
3х70+1х95+1х25401192
3х70+1х95+2х16401232
3х70+1х95+2х25401290
3х95+1х70+1х16421312
3х95+1х70+1х25421341
3х95+1х70+2х16421382
3х95+1х70+2х25421440
3х95+1х95+1х16441393
3х95+1х95+1х25441422
3х95+1х95+2х16441463
3х95+1х95+2х25441521
3х120+1х95+1х16471618
3х120+1х95+1х25471647
3х120+1х95+2х16471688
3х120+1х95+2х25471746
3х150+1х95+1х16481869
3х150+1х95+1х25481898
3х150+1х95+2х16481938
3х150+1х95+2х25481996
3х185+1х95+1х16522215
3х185+1х95+1х25522244
3х185+1х95+2х16522285
3х185+1х95+2х25522343
3х240+1х95+1х16562720
3х240+1х95+1х25562749
3х240+1х95+2х16562789
3х240+1х95+2х25562847

Расчетные значения активного и индуктивного сопротивлений изолированных проводов марок СИП-2 4х35:

Маркоразмер проводаРасчетное значение индуктивного сопротивления провода на длине 1 км, Ом
Основных жилНулевой несущей жилы
3×16+1×250.08650.0739
3×25+1×350.08270.0703
3×35+1×500.08020.0691
3×50+1×500.07940.0687
3×50+1×700.07990.0685
3×70+1×700.07850.0679
3×70+1×950,07890.0669
3×95+1×700.07580.0669
3×95+1×950.07620.0656
3×120+1×950.07450.0650
3×150+1×950.07300.0647
3×185+1×950.07230.0649
3×240+1×950.07050.0647

Допустимые токовые нагрузки проводов марки СИП-2 4х35:

Номинальное сечение основных жил, мм2Допустимый ток нагрузки, А, не болееДопустимый ток односекундного короткого замыкания, кА, не более
Самонесущих изолированных проводовЗащищенных проводовСамонесущих изолированных проводовЗащищенных проводов
20кВ35кВ
161001,5
251302,3
351602002203,23,0
501952452704,64,3
702403103406,56,0
953003704008,88,2
12034043046010,910,3
15038048552013,212,9
18543656060016,515,9
24051560067022,020,6

Активное сопротивление токопроводящих жил при 90C на частоте 50 Гц, для проводов марки СИП-2 4х35:

Токопроводящая жилаэлектрическое ссопротивление токопрводящих жил на длине 1 км, Ом, не более
при номинальном сечении токопроводящих жил,мм2
162535507095120150185240
из алюминиевых проволок2.4481.5401.1110.8220.5680.4110.3250.2650.2110.162
из проволок из алюминиевого сплава1.7701.2620.9230.6320.4660.3690.3030.2410.188

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25С:

Температура токопроводящей жилы, СПоправочные коэффициенты при температуре окружающей среды, С
-5 и ниже05101520253035404550
+ 901.211,181,141,111,071,041.000,960,920,880,830.78

www.sipkabel.ru

Инженер электрик. СИП-5 4х35


Силовой провод с алюминиевыми токопроводящими жилами
с изоляцией из светостабилизированного сшитого полиэтилена
без нулевой несущей жилы, на номинальное напряжение 0,66/1,0 кВ

ТУ У 31.3–13638750–013–2003
ГОСТ Р 52373-2005

Предназначение

Силовой провод СИП — 5 4х35 , соответствует требованиям ГОСТ Р 52373-2005
и предназначен для передачи и распределения электрической энергии на:

— номинальное переменное напряжение 0,66 / 1,0 кВ
— номинальной частотой 50 Гц
в воздушных силовых линиях и осветительных сетях, а также, ответвлений к вводам в хозяйственные постройки и жилые дома,
также, предназначен для прокладки по стенам зданий или инженерным сооружениям, вертикально и горизонтально
в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

При прокладке проводов в пожароопасных зонах необходимо применение дополнительных мер противопожарной защиты
например, нанесение огнезащитных покрытий.

Силовой провод СИП — 5 4х35:

— рабочие жилы выполнены из уплотненных проволок алюминия со стабильными механическими свойствами по всей длине
— долговечен и способен к бесперебойной работе в агрессивных климатических и химических условиях
— обеспечивают работу линии даже при схлестывании проводов или падения на них деревьев
— имеют высокую прочности к механическим повреждениям
— на проводах не происходит гололедообразование
— возможен монтажа, без отключения линии
— стоек к ультрафиолетовому излучению
— влагонепроницаем
читать полностью …

Изолирующая оболочка силового провода СИП — 5 4х35:

выполнена из атмосферостойкого полиэтилена с поперечными молекулярными связями («сшитый» полиэтилен). Оболочка характеризуется:
— сохранением механической прочности и электроизоляционных параметров в большом диапазоне температур, окружающего воздуха
— высокой сопротивляемостью погодным условиям
— стойкостью к ультрафиолетовому излучению
— воздействию озона
— влагонепроницаема
Изоляция жил обеспечивает высокую эксплуатационную надежность и повышенную стойкость к токам короткого замыкания.

Силовой провод СИП — 5 4х35 , должен:

— быть проложен в соответствии с действующими: «Правилами устройства электроустановок» (ПУЭ)
— иметь, удельное объемное сопротивление изоляции, при длительно допустимой температуре нагрева т.п.ж., не менее 1·10 ¹² Ом • см
— после выдержки провода в воде при температуре (20 ± 10) °С в течение не менее 10 мин., должен
выдержать, на строительной длине, испытание переменным напряжением 4 кВ частотой 50 Гц в течение не менее 5 мин.

Материалы конструкции провода СИП — 5 4х35 , при правильном режиме хранения и эксплуатации
не выделяют вредных продуктов в концентрациях опасных для здоровья человека, и не загрязняют окружающую среду.


Основные технические характеристики СИП — 5 4х35


Аналог: Нет данных
Вид климатического исполнения: УХЛ
Категория размещения: 2 и 3 по ГОСТ 15150-69
Номинальная рабочая частота, Гц 50
Диапазон рабочих температур от минус 60 °С до плюс 50 °С
Максимальная допустимая температура жилы длительно до 90 °С
в режиме перегрузки (до 8 ч) 130 °С
в режиме короткого замыкания (до 5 сек) 250 °С
Провод может быть проложен
без предварительного подогрева
при температуре, не ниже:
минус 20 °С
Минимальный радиус изгиба
одножильные (многожильные)
не менее, наружных диаметров
10
Гарантийный срок эксплуатации, лет
(срок службы кабеля, лет)
3 ( 25 )

Конструкция


1) многопроволочная, токопроводящая алюминиевая жила
уплотненная, круглой формы, по ГОСТ Р 52373-2005

2) изоляция – из светостабилизированного сшитого полиэтилена
высокого давления, черного цвета, стойкий к ультрафиолетовому
излучению, устойчивый к воздействию озона

3) скрутка — изолированные токопроводящие жилы скручены
в жгут и имеют равное сечение
Скрутка жил имеет правое направление

*) Маркировка проводов соответстуют ГОСТ 18690
Основные жилы маркируются в виде продольно выпрессованных
рельефных полос или в виде цветных продольных полос


Основные физические характеристики провода
СИП — 5 4х35

Фазные токопроводящие жилы
Число
и номин.
сечение
жил, мм²
Число
проволок
в жиле
шт.
Толщина
изоляция
мм²
Разрывная
прочность
фазной
жилы, кН
Наружный
диаметр
провода,
мм²
Масса
провода,
кг/км
4 х 25 * 7 1,34,1 23 398
4 х 35 7 1,3 5,6 24 525
4 х 50 * 7 1,57,3 29 730
* Ближайший типоразмер

Наружный диаметр и масса провода, могут отличаться от номинала.


Допустимые токи провода
СИП — 5 4х35

Число и номинальное
сечение жил, мм²
Допустимые токовые нагрузки провода, А
допустимый ток
нагрузки, не более, А
допустимый ток
односекундного к.з., кА
4 х 25 * 130 2,3
4 х 35 160 3,2
4 х 50 * 195 4,6
* Ближайший типоразмер

Токовые нагрузки рассчитаны для следующих условий:
— коэффициент нагрузки К=1
— температура воздуха 25 °С
— скорость ветра 6 м/с
— интенсивности солнечной радиации 1000 Вт/м²

При продолжительности короткого замыкания, отличающейся от 1 сек, значение тока к.з.
умножают на поправочный коэффициент k который рассчитывается по формуле:

k = 1 / √t

где, t — продолжительность короткого замыкания, сек

Допустимые токи провода, зависят от темперетуры окружающей среды.
Допустимые токи провода даны для температуры 25 °С.
Для определения при других температурах, отличных от данных, допустимые токи
должны быть скорректированы, путем умножения значений токов на нижеприведенные коэффициенты из таблицы:

Поправочные коэффициенты
в зависимости от температуры окружающей среды

t, °С
ТПЖ
Температура / поправочный коэффициент
-5 0 5 10 15 20
90 °С 1,21 1,18 1,14 1,11 1,07 1,04
t, °С
ТПЖ
Температура / поправочный коэффициент
25 30 35 40 45 50
90 °С 1,00 0,96 0,92 0,88 0,83 0,78

Сопротивление провода
СИП — 5 4х35

Активное сопротивление провода
Маркоразмер
провода
переменный ток
t, ТПЖ 90 °С; Ом/км
постоянный ток
Ом/км
4 х 25 * 1,540 1,200
4 х 35 1,111 0,868
4 х 50 * 0,822 0,641

Приемка в эксплуатацию воздушных линий с самонесущими изолированными проводами, производится в соответствии с требованиями правил приемки в эксплуатацию законченных строительством объектов распределительных сетей напряжением 0,38—20 кВ. Каждая воздушная линия с изолированными проводами, вводимая в эксплуатацию, должна быть подвергнута приемосдаточным испытаниями в соответствии с требованиями ПУЭ.

— Измерение сопротивления изоляции жил самонесущего изолированного провода.
Проводится мегомметром на 1000 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно.
Величина сопротивления должна быть не менее 0,5 МОм.

— Испытание изоляции линии повышенным напряжением.
Проводится мегомметром на 2500 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно, при этом величина сопротивления изоляции не нормируется. ВЛИ считается выдержавшей испытания, если не произошло пробоя изоляции.

После проведения испытаний для снятия зарядного тока все провода ВЛИ должны кратковременно заземляться.

Подробнее, смотри РД 153-34.0-20.408-97.

ВАЖНО: Электрические испытания выполняются только
инженерами электрической лаборатории, имеющие специальный допуск.



Перейти на другие типоразмеры СИП — 5


Перейти на другие типы СИП-5

Перейти на другие провода для ВЛИ

где, ж.ц.о. — жилы для цепей освещения

ingener-electric.ru

Инженер электрик. СИП-4 4х35+1х16


Силовой провод с алюминиевыми токопроводящими жилами
с изоляцией из светостабилизированного сшитого полиэтилена
без нулевой несущей жилы, на номинальное напряжение 0,66/1,0 кВ

ТУ 3553-070-21059747-2010
ТУ 3553-015-05755714-2002
ГОСТ Р 52373-2005

Предназначение

Силовой провод СИП — 4 4х35+1х16 , соответствует требованиям ГОСТ Р 52373-2005
и предназначен для передачи и распределения электрической энергии в стационарных установках на:

— номинальное переменное напряжение 0,66 / 1,0 кВ
— номинальной частотой 50 Гц
в воздушных силовых линиях и осветительных сетях, а также, ответвлений к вводам в хозяйственные постройки и жилые дома,
также, предназначен для прокладки по стенам зданий или инженерным сооружениям, вертикально и горизонтально
в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

Силовой провод СИП — 4 4х35+1х16:

— рабочие жилы выполнены из уплотненных проволок алюминия со стабильными механическими свойствами по всей длине
— долговечен и способен к бесперебойной работе в агрессивных климатических и химических условиях
— обеспечивают работу линии даже при схлестывании проводов или падения на них деревьев
— имеют высокую прочности к механическим повреждениям
— на проводах не происходит гололедообразование
— возможен монтажа, без отключения линии
— стоек к ультрафиолетовому излучению
— влагонепроницаем
читать полностью …

Изолирующая оболочка силового провода СИП — 4 4х35+1х16:

выполнена из атмосферостойкого полиэтилена с поперечными молекулярными связями («сшитый» полиэтилен). Оболочка характеризуется:
— сохранением механической прочности и электроизоляционных параметров в большом диапазоне температур, окружающего воздуха
— высокой сопротивляемостью погодным условиям
— стойкостью к ультрафиолетовому излучению
— воздействию озона
— влагонепроницаема
Изоляция жил обеспечивает высокую эксплуатационную надежность и повышенную стойкость к токам короткого замыкания.

Силовой провод СИП — 4 4х35+1х16 , должен:

— быть проложен в соответствии с действующими: «Правилами устройства электроустановок» (ПУЭ)
— иметь, удельное объемное сопротивление изоляции, при длительно допустимой температуре нагрева т.п.ж., не менее 1·10 ¹² Ом • см
— после выдержки провода в воде при температуре (20 ± 10) °С в течение не менее 10 мин., должен
выдержать, на строительной длине, испытание переменным напряжением 4 кВ частотой 50 Гц в течение не менее 5 мин.

Материалы конструкции провода СИП — 4 4х35+1х16 , при правильном режиме хранения и эксплуатации
не выделяют вредных продуктов в концентрациях опасных для здоровья человека, и не загрязняют окружающую среду.


Основные технические характеристики СИП — 4 4х35+1х16


Аналог: Нет данных
Вид климатического исполнения: В
Категория размещения: 1, 2 и 3 по ГОСТ 15150-69
Номинальная рабочая частота, Гц 50
Диапазон рабочих температур от минус 60 °С до плюс 50 °С
Максимальная допустимая температура жилы длительно до 90 °С
в режиме перегрузки (до 8 ч) 130 °С
в режиме короткого замыкания (до 5 сек) 250 °С
Провод может быть проложен
без предварительного подогрева
при температуре, не ниже:
минус 20 °С
Минимальный радиус изгиба
одножильные (многожильные)
не менее, наружных диаметров
10
Гарантийный срок эксплуатации, лет
(срок службы кабеля, лет)
3 ( 40 )

Конструкция


1) многопроволочная, токопроводящая алюминиевая жила
уплотненная, круглой формы, по ГОСТ Р 52373-2005

2) изоляция – из светостабилизированного сшитого полиэтилена
черного цвета

3) скрутка — изолированные токопроводящие жилы скручены
вокруг нулевой несущей жилы.
Скрутка жил имеет правое направление

*) Маркировка проводов соответстуют ГОСТ 18690
Основные жилы маркируются в виде продольно выпрессованных
рельефных полос или в виде цветных продольных полос

Жилы для цепей освещения маркируются: «В1», «В2» или «В3»
нанесенное тиснением или печатным способом.


Основные физические характеристики провода
СИП — 4 4х35+1х16

Фазные токопроводящие жилы
Число
и номин.
сечение
жил, мм²
Число
проволок
в жиле
шт.
Толщина
изоляция
мм²
Разрывная
прочность
фазной
жилы, кН
Наружный
диаметр
провода,
мм²
Масса
провода,
кг/км
4 х 35 7 1,3 5,6 26 577

Наружный диаметр и масса провода, могут отличаться от номинала.

Жилы цепей освещения
Число
и номин.
сечение
жил, мм²
Число
проволок
в жиле,
шт.
Толщина
изоляция
мм²
Наружный диаметр,
ж.ц.о., мм²
min. max.
1 х 16 7 1,3 4,6 5,1

Наружный диаметр и масса провода, могут отличаться от номинала.


Допустимые токи провода
СИП — 4 4х35+1х16

Число и номинальное
сечение жил, мм²
Допустимые токовые нагрузки провода, А
допустимый ток
нагрузки, не более, А
допустимый ток
односекундного к.з., кА
4 х 35 + 1х16 160 3,2

Токовые нагрузки рассчитаны для следующих условий:
— коэффициент нагрузки К=1
— температура воздуха 25 °С
— скорость ветра 6 м/с
— интенсивности солнечной радиации 1000 Вт/м²

При продолжительности короткого замыкания, отличающейся от 1 сек, значение тока к.з.
умножают на поправочный коэффициент k который рассчитывается по формуле:

k = 1 / √t

где, t — продолжительность короткого замыкания, сек

Допустимые токи провода, зависят от темперетуры окружающей среды.
Допустимые токи провода даны для температуры 25 °С.
Для определения при других температурах, отличных от данных, допустимые токи
должны быть скорректированы, путем умножения значений токов на нижеприведенные коэффициенты из таблицы:

Поправочные коэффициенты
в зависимости от температуры окружающей среды

t, °С
ТПЖ
Температура / поправочный коэффициент
-5 0 5 10 15 20
90 °С 1,21 1,18 1,14 1,11 1,07 1,04
t, °С
ТПЖ
Температура / поправочный коэффициент
25 30 35 40 45 50
90 °С 1,00 0,96 0,92 0,88 0,83 0,78

Сопротивление провода
СИП — 4 4х35+1х16

Активное сопротивление провода
Маркоразмер
провода
переменный ток
t, ТПЖ 90 °С; Ом/км
постоянный ток
Ом/км
4 х 35 + 1х16 1,111 0,868

Приемка в эксплуатацию воздушных линий с самонесущими изолированными проводами, производится в соответствии с требованиями правил приемки в эксплуатацию законченных строительством объектов распределительных сетей напряжением 0,38—20 кВ. Каждая воздушная линия с изолированными проводами, вводимая в эксплуатацию, должна быть подвергнута приемосдаточным испытаниями в соответствии с требованиями ПУЭ.

— Измерение сопротивления изоляции жил самонесущего изолированного провода.
Проводится мегомметром на 1000 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно.
Величина сопротивления должна быть не менее 0,5 МОм.

— Испытание изоляции линии повышенным напряжением.
Проводится мегомметром на 2500 В между фазными проводами, фазными проводами и проводами освещения, нулевым проводом и всеми проводами, поочередно, при этом величина сопротивления изоляции не нормируется. ВЛИ считается выдержавшей испытания, если не произошло пробоя изоляции.

После проведения испытаний для снятия зарядного тока все провода ВЛИ должны кратковременно заземляться.

Подробнее, смотри РД 153-34.0-20.408-97.

ВАЖНО: Электрические испытания выполняются только
инженерами электрической лаборатории, имеющие специальный допуск.



Перейти на другие типоразмеры СИП — 4


Перейти на другие типы СИП-4

Перейти на другие провода для ВЛИ

где, ж.ц.о. — жилы для цепей освещения

ingener-electric.ru

Провод СИП-4 4х35+1х35 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Самонесущие изолированные провода → Провод СИП-4



СИП-4 4х35+1х35 нет ни на одном из 1025 складов.

Конструкция провода СИП-4 4х35+1х35


1. Круглые многопроволочные уплотнённые алюминиевые жилы:
   — четыре основные жилы номинальным сечением 35 мм2;
   — одна вспомогательная жила для цепей наружного освещения
   номинальным сечением 35 мм2.
2. Изоляция из светостабилизированного сшитого полиэтилена
номинальной толщиной 1,3 мм.
3. Основные и вспомогательная жилы скручены в провод в правом направлении.

Расшифровка провода СИП-4 4х35+1х35

СИП

4



4

х

35

+

1

х

35

самонесущий изолированный провод
без нулевой несущей жилы
4 основные жилы
номинальное сечение жилы 35 мм2
1 вспомогательная жила для цепей наружного освещения
номинальное сечение жилы 35 мм2


Технические характеристики провода СИП-4 4х35+1х35


Номинальное переменное напряжение0,6/1 кВ частотой 50 Гц
Испытательное импульсное напряжение20 кВ
Прочность алюминия на разрывне менее 120 МПа
Электрическое сопротивление основных жилне более 0,868 Ом/км
Длительно допустимая токовая нагрузка основных жил160 А
Допустимый ток односекундного КЗ основных жил3,2 кА
Электрическое сопротивление вспомогательной жилыне более 0,868 Ом/км
Строительная длинапо заказу потребителя
Допустимая температура нагрева жил90 °С
Максимальная температура нагрева жил250 °С при коротком замыкании
Минимальный радиус изгиба10 наружных диаметров
Диапазон рабочих температур−60…+50 °C
Срок службыне менее 40 лет с даты изготовления

Массо-габаритные характеристики провода СИП-4 4х35+1х35


Мы не знаем характеристики СИП-4 4х35+1х35.


Фотографии и изображения провода СИП-4

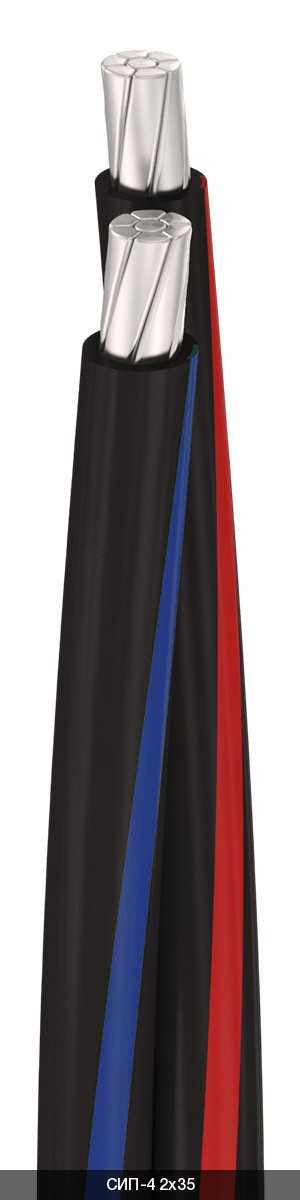

СИП-4 2х35

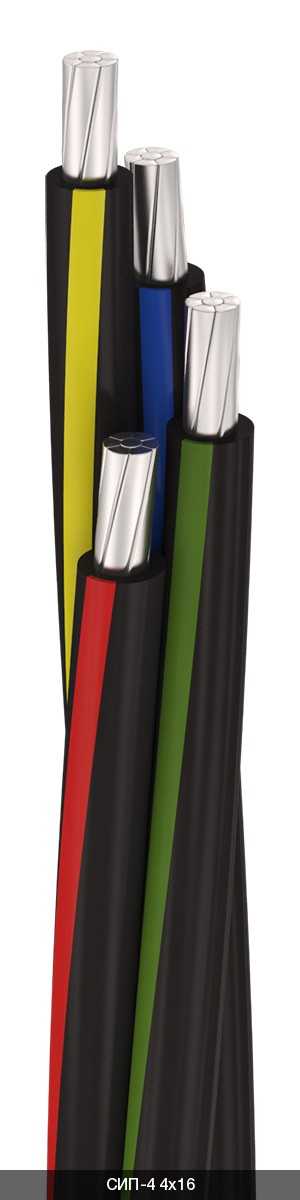

СИП-4 4х16

bystrokabel.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
