Обзор минитрактора Xingtai 120.Описание и характеристики

Обзор минитрактора Синтай 120

Первые модели этого минитрактора сошли с конвейера более 40 лет назад. Продолжается их выпуск, и по сей день. Главной причиной этого является небольшая цена и высокие технические характеристики. Минитрактора Xingtai уже давно являются мировым брендом и нашли применение во многих странах. Это достигается благодаря отличной работе отдела маркетинга этой компании. Они сотрудничают с широкой дилерской сетью.

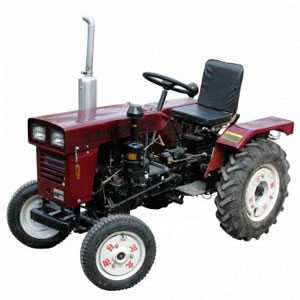

Синтай 120

Китайский минитрактор Синтай 120 отличается своими малыми размерами и минимальными тратами на обслуживание. При этом, он может приводить в работу большое количество различного навесного оборудования, что позволяет расширить область эксплуатации.

Первые модели минитрактора Xingtai 120 появились на российском рынке в начало 2000-х годов. Сейчас они все также пользуются спросом среди фермеров и коммунальных предприятий.

Базовая комплектация

Заводская комплектация включает в себя только минитрактор Синтай 120. Правда, производитель предлагает сразу приобрести дополнительное навесное оборудование для обработки земли: косилку, борону, плуг, фрезу, картофелекопалку и картофелесажалку, прицеп и грабли.

Обзор пахоты на Xingtai 120:

Технические характеристики

Двигатель	DLH 190-12
Мощность, л.с./кВт	12 (8,82)
Удельный расход топлива, г/кВт*ч	188
Колесная формула	4х2
Коробка передач, вперед/назад	6/2
Дорожный просвет, мм	275
Ширина колеи, мм передней/задней	960/990
Габариты, мм длина х ширина х высота	2170 х 1200 х 1224
Вес, кг	750

Особенности применения

Минитрактор Xingtai 120 имеет улучшенные тяговые параметры благодаря установленной многоступенчатой трансмиссии.

Максимальная грузоподъемность этой модели достигает 600 кг.

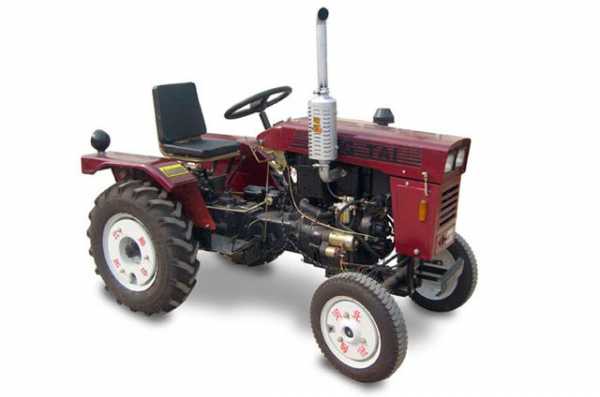

Синтай 120

При применении китайского минитрактора Синтай совместно с навесным оборудованием (фрезами, плугом и др.) владельцам следует убедиться в полной и правильной агрегации, поскольку в противном случае повышается риск нанесения повреждения минитрактора Xingtai.

Устройство

Есть большое количество европейских аналогов Xingtai 120 с идентичными техническими характеристиками. При этом, цена их намного выше.

Xingtai 120

Этим машинам свойственна не только бюджетная стоимость, но и возможность проведения ремонта самостоятельно.

• Операторская кабина в минитракторе Синтай 120 не предусмотрена. Сиденье располагается между двумя задними крыльями.
• Спереди и сзади установлены фары для возможности проведения работ в темное время суток.
• Кожух на двигателе отсутствует.

Инструкция по эксплуатации

Прежде чем приступить к эксплуатации новым владельцам следует обязательно изучить руководство пользователя. Правда, оригинальная инструкция идет на китайском, но на форумах можно найти ее русскоязычный перевод.

Обслуживание

• Отличительной чертой Xingtai 120 является их простота в обслуживании.
• Моторное масло следует менять через каждые 250 отработанных часов. Рекомендуется заливать М-10Г2к или М-10ДМ.

  Масло моторное дизельное

  Трансмиссионное масло




• Масло в трансмиссии подлежит замене через 500 моточасов эксплуатации. Инструкция по эксплуатации рекомендует заливать Тап-15в или ТАД-17и.

Видео обзоры

Видео обзор выполнения работ на минитракторе Синтай 120:

Видео обзор китайского минитрактора Синтай 120:

Отзывы владельцев

Техника Синтай давно известна на отечественном рынке, и на тематических форумах люди делятся своими отзывами об эксплуатации данной техники. Вот несколько из них:

Владимир:

Минитрактор в принципе не плохой, но требует умений обращаться с техникой и ремонтировать ее. Все начинается на этапе обкатки. Установленный генератор не выдавал необходимую мощность. Пришлось тут же его менять, слабо Богу подошел от Жигулей. Конструкция надежностью не отличается и обращаться необходимо оооооочень аккуратно.

Сиденье настолько ужасное, что спустя 3 часа работы организм просто не выдерживает и требует остановки.

Игорь:

Одним из главных недостатков минитрактора Синтай 120 является малый вес впереди, вследствие чего при обработке фрезами тяжелых земель или транспортировке тяжелого прицепа он отрывается от земли.

Крупных поломок не было, правда устранение мелких неполадок занимает большое количество времени.

Плюсы: Низкая цена и большой спектр применения.

Минусы: Их все-таки много: сборка ужасная, сиденье кошмар, тряска невыносимая, сильный шум от мотора.



proogorod.com

Минитрактор Синтай-120: характеристики, цена, отзывы, аналоги

Потенциальные покупатели малолитражных 12-ти сильных минитракторов Синтай-120 — это владельцы частных хозяйств, планирующие механизировать трудоемкую обработку земельных наделов площадью до одного гектара.

Укомплектованные оптимальным набором навесного оборудования малолитражные миниуниверсалы в полном объеме справляются с вспашкой и последующей обработкой грунта, а также с работами по уходу за овощными и техническими культурами, уборкой урожая и транспортировкой продукции в пункт переработки или хранения.

Фото: минитрактор Синтай-120

Конструкция и особенности применения малолитражного универсала Синтай-120

В категории 12-ти сильных минитракторов во всех отношениях положительно зарекомендовала себя популярная брендовая модель китайского проекта Xingtai-120.

Характерные особенности этой машины — компактность, небольшие затраты на содержание и широкий функционал, позволяющий эксплуатировать трактор в сельскохозяйственных, коммунальных и строительных работах разных уровней сложности.

• Возможности модели с отличными для своего класса тяговыми параметрами расширены за счет многоступенчатой трансмиссии, универсального механизма навески и бортовой гидросистемы.
• Минитрактор Синтай-120 характеризуется широким скоростным диапазоном, позволяющим по дорогам без твердого покрытия буксировать прицепы грузоподъемностью 500-600 кг.
• Машина со многими идентичными возможностями отличается от минитракторов европейского производства бюджетной стоимостью, малозатратным обслуживанием и возможностью самостоятельного ремонта.

Этому способствует достаточно широкий выбор запчастей и агрегатов, а также расходных комплектующих материалов. Конструктивная особенность минитрактора Синтай ХТ-120 — прежде всего, возможность изменения ширины колеи и комплектация силовым агрегатом другой марки.

Технические характеристики

Трактор привлекает внимание классическим дизайном, сочетанием мощности и компоновки, маневренностью и повышенной проходимостью. Габаритные размеры машины с колесной базой 1,3 метра и весом 750 кг находятся в пределах 2,17 х 1,2 х 1,24 м.

Эти показатели органично сочетаются с шириной колеи соответственно 960 и 990 мм. Проходимость обеспечивает высокий дорожный просвет в 275 мм, а маневренность — минимальный для своего класса радиус разворота 3,5 метра. Синтай-120 эффективно работает на небольших земельных участках и в закрытых объемах ферм, ангаров и тепличных комплексов.

Модель	Xingtai-120
Двигатель	DLH 190-12
Мощность, л.с./кВт	12 (8,82)
Удельный расход топлива, г/кВт*ч	188
Колесная формула	4х2
Коробка передач, вперед/назад	6/2
Дорожный просвет, мм	275
Ширина колеи, мм передней/задней	960/990
Габариты, мм длина х ширина х высота	2170 х 1200 х 1224
Вес, кг	750

Двигатель

Силовой агрегат Синтая модели 120 — фирменный дизель жидкостного охлаждения DLH 190-12, объемом 0,7 литра и мощностью 12 л.с. Характерная особенность двигателя — компактная конструкция, экономный в пределах 189-195 г/л.с./ч расход топлива, тяговое усилие на прицепном крюке более 3-х кН.

Топливный бак емкостью 14,5 литра повышает автономность работы трактора на значительном удалении от заправочных точек. Запуск двигателя осуществляется электростартером, установка рычажно-инерционного устройства для ручного запуска — опциональная.

Трансмиссия

Силовая передача состоит из постоянно включенной дисковой муфты с механическим управлением, многоступенчатой механической коробки передач и дифференциала планетарного типа.

• Шесть передних скоростей предоставляют возможность выбора скоростного режима в диапазоне от 2 до 25,5 км/ч. Отсутствие реверсного редуктора частично компенсируют две передачи заднего хода с максимальной скоростью 7,4 км/ч.
• Механизм отбора мощности зависимый, односкоростной с ручным включением и отключением. Качество работы и долговечность силовой передачи на уровне требований действующих стандартов.

Ходовая часть

Компоновка шасси классическая с передним расположением двигателя и задними ведущими колесами. Пропорциональное распределение веса трактора по мостам (40х60%), определяет снижение удельной нагрузки на грунт и путевую устойчивость машины при движении на большой скорости по неровным дорогам.

Отсутствие гидроусилителя руля компенсируется простой конструкцией и безотказностью механического управления червячного типа. Его работу потребители в целом оценивают положительно.

Эксплуатационные и конструкционные достоинства модели Синтай-120

Машина удачно совмещает в себе экономичность и универсальность мощных мотоблоков с преимуществами классической компоновки.

• За последнее десятилетие конструкторы устранили значительную часть недостатков, характерных для малолитражных машин предыдущих серий.
• В частности, повышена прочность и жесткость рамы, надежность и долговечность силового агрегата, в значительной степени доработана силовая передача.
• Конструкция трансмиссии позволяет использовать мощность двигателя с максимальной эффективностью. Владельцами отмечается оперативная работа сервисных служб, большой ассортимент запасных комплектующих и целых агрегатов.

Недостатки

Бюджетная стоимость минитрактора диктует свои условия, тем не менее, отдельные системы модели Синтая-120, нуждаются в основательной доработке.

Прежде всего, много нареканий из-за низкого качества электропроводки и светотехнического оборудования. Бортовые электрогенераторы не имеют запаса мощности, оставляют желать лучшего характеристики блока реле-регуляторов. В значительной степени это относится к машинам так называемой «серой» полулегальной сборки.

С другой стороны, проблемы неудобного места водителя, низкой информативности приборной панели, умеренного качества шлангов гидросистемы и колесных пневматиков машин фирменного ассортимента ждут своего решения до настоящего времени.

В комплектации также отсутствуют характерные для тракторной продукции других производителей бесплатные бонусные навесные устройства, плуги или почвофрезы.

Устройство трехточечного механизма навески и параметры бортовой гидросистемы снижают совместимость миниуниверсала с навесным оборудованием мотоблочного ассортимента и агрегатами выпуска прошлых лет.

Цена трактора с нулевым пробегом и подержанного

К началу весны 2017 года стоимость нового минитрактора Синтай-120 сформировалась на уровне 83-85 тысяч гривен (3000 – 3200$). Бэушную машину в хорошем состоянии и с не менее чем 50%-м остатком межремонтного ресурса можно купить в среднем за 50-60 тысяч (1800 – 2200$).

Видео: 120-й в работе

Аналоги

В достаточно большом перечне конкурентных моделей – популярный миниуниверсал Булат-120, однотипные по мощности и применению минитракторы бренда Донгфенг. Из отечественного ассортимента идентичные возможности у харьковской машины ХТЗ-012.

Отзывы владельцев

Из шести эксплуатируемых в моей деревне минитракторов — четыре модели Синтай разной мощности. Техника в принципе своих денег стоит, но на этапе обкатки приходится решать немало проблем. В частности, восстановить нормальный зарядный ток для аккумулятора удалось после установки жигулевского генератора. Очень неудобное сидение, после 2-3 часов работы устаешь больше чем после полной смены на ЮМЗ-6.
Аркадий Николаевич

Традиционный недостаток легких тракторов бюджетного ассортимента — это легкий передок моего Синтая-120, который при пахоте или буксировке тяжелого груза отрывается от земли. Проблема легко решается навеской противовесов от старого Т-40. Серьезных отказов за два года не было, но мелкие неисправности тоже отнимают много времени и сил.
Владимир

agromania.com.ua

Минитракторы Синтай (Xingtai), модели — технические характеристики

Производство Xingtai расположилось в одноименном городе китайской провинции Хабэй. Завод занимается созданием качественных минитракторов уже более 40 лет, причем сотрудничество с Россией началось с 1992 года благодаря компании «САВА».

За все это время устройства постоянно усовершенствовались и адаптировались под требования русских пользователей. К особенностям минитракторов Синтай следует отнести невероятную прочность корпуса и использование самых новых технологий.

Проводим ознакомительный осмотр моделей Xingtai, покоривших Россию

Синтай-120

Агрегат отличается довольно простой конструкцией, которая способствует продолжительной эксплуатации и значительной выносливости. Более того, владелец сможет без проблем добраться до всех базовых моментов устройства, чтобы подчинить его или заменить детали.

К особенностям модели следует отнести надежную ходовую систему, включающую в себя безрамный остов, трубчатую переднюю и заднюю оси. Трансмиссия состоит из дифференциала, муфты сцепления и коробки передач механического плана.

Технические характеристики:

Мощность, л.с./кВт	12/8,82
Колесная формула	4х2
Количество цилиндров	1
Габаритные размеры	2170/1200/1235
длинна/ширина /высота, мм
Вес, кг	690
Ширина передней/задней колеи, мм	960/990
Дорожный просвет, мм	275
Вал отбора мощности, об/мин	540
Коробка передач	(3+1)х2 механическая
Скорость, км/ч	2,0 – 25,5
Удельный расход топлива, г/кВт*ч	188
Доп. информация	передние и задние грузы

Минитрактор Синтай славится также регулируемой шириной колеи передних и задних колес. Червячное рулевое управление стало очень выигрышным решением, но поскольку создатели рассчитывали на то, что операторами будут люди небольшого роста, места для размещения ног и переключения передач немного.

Инструкция для минитракторов Xingtai — 120

Мототрактор может разгоняться вперед до 25,51 км/час и назад – до 7,59 км/час. Стоит отметить, что радиус поворота машины – 3500 мм, поэтому эксплуатировать ее можно даже на относительно небольших территориях.

Устройство считается одним из самых доступных сельскохозяйственных машин. При всем этом, оно обладает многофункциональностью, может работать без перерывов довольно продолжительное время и имеет все необходимое для установки навески.

Электрооборудование минитрактора Синтай-120 включает в себя генератор, несколько передних фар и одну заднюю:

Синтай-160

Компактность и легкость устройства позволяют ему успешно передвигаться даже по самым узким дорогам, поэтому если человек нуждается в надежной, небольшой и универсальной машине, тогда Синтай-160 станет его верным помощником, удовлетворяющим все функциональные запросы.

Технические характеристики:

Мощность, л.с./кВт	16/11,76
Колесная формула	4х2
Количество цилиндров	1
Габаритные размеры длинна/ширина /высота, мм	2270/1200/1235
Вес, кг	800
Ширина передней/задней колеи, мм	960/990
Дорожный просвет, мм	275
Вал отбора мощности, об/мин	540
Коробка передач	(3+1)х2 механическая
Скорость, км/ч	2,3 – 25,3
Удельный расход топлива, г/кВт*ч	188
Доп. информация	передние и задние грузы

Мощный двигатель и экономный расход топлива (188 г/кВт в час) являются одними из основных преимуществ. Облегченная конструкция позволила снизить массу агрегата, но из-за подобного решения для оператора было создано только рабочее место с сидением без полноценной кабины.

Что касается дополнительных особенностей, то в этом плане следует упомянуть о полудистанционной системе гидравлики, однодисковом сцеплении современного образца и использовании маслянистого шестеренчатого насоса. Широкий выбор навески способствует значительной экономии, ведь теперь для выполнения разных работ не нужно отдельно приобретать дополнительные машины, а всего лишь недорогие приспособления.

Инструкция для минитракторов Xingtai — 160

Речь идет о:

• Дисковой бороне, которая подходит для обработки тяжелой почвы в поперечном направлении. Элемент может качественно выполнять свою работу даже на склонах;
• Граблях, позволяющих равномерно и качественно разрыхлить землю;
• Плуге, благодаря которому справиться с песчаной и глиняной почвой будет довольно просто.

Естественно, список всего доступного к приобретению оборудования можно продолжать и продолжать, ведь компания Xingtai позаботилась о мультифункциональности своих «детищ».

Синтай-180

Впервые эта модель появилась на отечественном рынке 25 лет назад, но с того момента прошло немало времени и создатели значительно усовершенствовали продукт, адаптировав его под современные требования. В сегодняшних реалиях указанная техника чувствует себя превосходно, ведь она является более мощной, чем предыдущие варианты, и может бесперебойно функционировать даже при высоких температурах (+30-40 градусов).

Что касается тяговых характеристик, то в том плане устройство можно отнести к 0,4-му тяговому классу. Именно задним колесам принадлежит ведущая роль, а 8-миступенчатая КПП позволяет успешно маневрировать на любых территориях.

Технические характеристики:

Тип	вертикальный четырехтактный дизель с водяным охлаждением
Мощность	18 л.с. / 13,42 кВт
Обороты коленчатого вала	2200 об/мин
Кол-во цилиндров	1
Расход дизеля	259 г/кВт час
Пуск	электростартер
Сцепление	сухое, однодисковое
Коробка передач	(3+1) *2
Дифференциал	закрытый, двухсателлитный
Радиус поворота	3,9 м.
Скорость движения вперед	2.47 — 27,35 км/ч
Скорость движения назад	2.47 — 9,37 км/ч
Колея	передние колеса — 960 мм, задние колеса — 990 мм.
Размер шины	передние колеса — 4,0 * 14, задние колеса — 7,5 * 20
Гидравлическая система	полудистанционная, шестеренчатый насос
ВОМ	540 об/мин, задний
Размеры, длина*ширина*высота	2530*1200*1750 мм.
Масса	820 кг

Важный факт: приобретение указанной модели окупается в минимально короткий срок (приблизительно год), а запчасти для минитрактора Синтай можно приобрести без долгих поисков и дополнительных проблем, ведь специализированные магазины всегда имеют в наличии множество необходимых единиц.

Синтай-220

Эту машину эксперты дополнили раздвижной передней колеей, позволяющей более удобно выполнять междурядную обработку. Мототрактор отличается двигателем с 22 л. с. и расходом топлива 189 г/кВт в час, что является признаком экономности.

Технические характеристики:

Мощность, л.с./кВт	22/16,17
Колесная формула	4×2
Габаритные размеры длинна/ширина /высота, мм	2580/1200/1330
Продольная база, мм	1465
Ширина передней/задней колеи, мм	980/980-1100
Дорожный просвет, мм	320
Минимальный радиус поворота, м	3,9
Конструктивная масса, кг	940
Эксплуатационная масса, кг	1040
Модель двигателя	TY295IT
Топливо, бак, л	Дизельное, 17
Рабочий объем, л	1,49
Тяговое усилие на крюке, кН	4,6
Количество цилиндров	2
Удельный расход топлива, г/кВт*ч	259
Охлаждение	Водяное
Коробка передач	(3+1)х2 механическая
Передача	Зубчатая
Вал отбора мощности, об/мин	540
Противовесы задние, кг	60
Скорость вперед/назад, км/ч	2,84 — 31,45/2,84-10,78
Шины передние/задние	4.00-14/7,50-20

Указанная модель также содержит все условия для комфортной работы оператора, ведь ее оснастили кабиной с улучшенным усилителем, подрессоренным сидением и расширенным пространством для самого водителя. Но и на этом список приятных усовершенствований не заканчивается.

К прочим особенностям Синтай-220 можно отнести:

• 8-скоростную КПП;
• дизельный двигатель вертика
• льного плана;
• надежный корпус из металла;
• относительно небольшой вес;
• независимый ВОМ;
• одностороннее действие выносной гидравлики;
• интуитивно понятное управление.

Агрегат получил широкое распространение благодаря своей универсальности и улучшенным свойствам, ведь в Синтай-220 были учтены и исправлены все те моменты, которые вызывали спорные отзывы у пользователей предыдущих моделей.

Электрооборудование минитрактора Синтай-220

Указанная китайская организация активно уничтожает все созданные негативные стереотипы, демонстрируя серьезный подход к производству техники. В этом не перестают убеждаться отечественные пользователи, которые по достоинству оценивают все грамотные конструкционные и эксплуатационные решения компании.

pro-traktor.ru

120, 220, 180, 244, 160, отзывы владельцев, технические характеристики

Минитрактор Синтай выпускается фирмами Китая. Это универсальный колесный трактор, который хорошо приспособлен для обработки сельскохозяйственных участков. Минитрактор Синтай 224 считается наиболее приспособленным агрегатом для работы в условиях фермерских хозяйств по ремонтопригодности и унификации с предыдущими моделями. У каждого минитрактора модельного ряда Синтай есть своя особенность, которая будет рассмотрена ниже.

Некоторые сведения о моделях Синтай

Минитракторы Xingtai выпускаются с вертикальными дизельными двигателями мощностью от 11 до 30 л. с. Они имеют регулируемую ширину колеи. Китайские конструкторы оснастили все модели жидкостным охлаждением, валом отбора мощности. Их можно применять совместно с прицепами бортового или самосвального типа. Трактор Xingtai любой модификации способен работать с навесным сельскохозяйственным оборудованием.

Машины оснащены 3-х точечной системой крепления навески (плугов, фрез и т. д.). Отзывы фермеров, использующих описываемый тип тракторного оборудования, выпускаемого в Китае, показывают, что агрегаты имеют большой срок эксплуатации, высокую надежность, позволяют экономить горючее.

Фермеры отмечают и недостатки тракторов этого типа: низкая надежность электропроводки, отсутствие удобной кабины для оператора.

Технические характеристики и описание тракторов описываемого модельного ряда будут рассмотрены на примере минитрактора Синтай 244:

1. Масса машины составляет 960 кг при габаритных размерах 2,95 Х 1,26 Х 1,8 м.
2. Колесная база машины равна 145,5 см. Просвет агрегата — 254 мм.
3. Минитрактор Синтай 244 имеет пятиступенчатую коробку передач. Задняя колея может изменяться от 97 см до 1,3 м при постоянной ширине колеи передних колес (0,95 м).
4. Инструкция двигателя мощностью в 24 л.с. указывает на то, что мотор потребляет около 250 г топлива на обработку каждого гектара земли. Объем бака машины составляет 21 л.
5. Скорость трактора при движении вперед составляет от 1,9 до 29 км/ч, а во время заднего хода — от 2,.5 до 12 км/ч.
6. Тяга на крюке равна 5,7 кН. Колесная формула 4 Х 4.

При работе колесной машины во время транспортировки тяжелого груза или пахоты отмечено умеренное сцепление колес с грунтом. Для стабилизации положения приходится применять легкосъемные грунтозацепы или увеличивать сцепной вес балластом. Недостаточна надежность примененного в машине электрического генератора.

Преимуществом трактора является сравнительно низкая цена, простота технического обслуживания, совместимость с различными навесными устройствами. Большой угол поворота передних колес позволяет снизить радиус разворота трактора до 270 см.

Тракторы для российского потребителя

Минитрактор Синтай 120 в отличие от 244 типа имеет колесную формулу 4 Х 2. Этот агрегат меньше по массе (760 кг). Тяговое усилие у него составляет 3 кН. В отличие от 244 типа Синтаи ХТ120, имеет высоту просвета в 275 мм. Мощность двигателя этого агрегата составляет 11 л.с.

Максимальные показатели потребления топлива у этого мини-трактора 260 г/га. Xingtai 120 имеет ширину передней колеи от 850 до 550 мм, а размеры задней колеи составляют 90-99 см. Трактор Синтай 120 имеет габариты 2,17 Х 1,2 Х 1,235 м.

Хорошее сочетание цены и качества позволяет фермерам использовать минитрактор Синтай 160. Эта машина имеет наиболее высокую проходимость из всей линейки моделей описываемых тракторов при использовании одноцилиндрового двигателя средней мощности. Запускается агрегат электрическим стартером или в ручном режиме.

Масса машины, по сравнению со 120 моделью, увеличена до 0,87 т. Габариты трактора — 2,4 Х 1,2 Х 1,26 м. База машины составляет 1,4 м при ширине передней колеи до 86/88 см, а задней колеи — 0,96/0,99 м. Минимальный дорожный просвет равен 30 см, а радиус разворота — 3,9 м.

Максимальная скорость вперед составляет 28,5 км/ч, а назад — 8,7 км/ч. Двигатель имеет мощность около 15 л.с.

Из всей линейки описываемых моделей наиболее приспособлен к условиям российского рынка трактор Синтай 180. Колесная формула у него такая же, как и на типе 120, но одноцилиндровый двигатель позволяет обработать участки площадью 2-3 га при меньшем потреблении топлива (255 г/га).

Общая масса минитрактора Синтай 180 составляет до 820 кг при габаритах трактора 2,3 Х 1,2 Х 1,665 м. База машины равна 1,4 м при ширине передней колеи до 85 см, а задней — от 940 до 990 мм. Минимальный дорожный просвет у этой модели равен 27,5 см. По сравнению с типом 120, у модели 180 минимальный радиус разворота увеличен до 390 см. Максимальная передняя скорость машины составляет 25 км/ч, а задняя — около 8,5 км/ч.

На тракторе установлен двигатель мощностью 16,4 л.с., который имеет при диаметре цилиндров 9,5 см ход поршня около 105 мм. На этом тракторе передние колеса оснащены шинами 4,00-14, а на задних колесах устанавливаются шины 7,50-20.

Еще одна модификация трактора

Машина предназначена для обработки участков площадью до 4-5 га. По сравнению с моделью Синтай ХТ 120, у трактора типа 220 увеличена длина до 2,5 м при неизменной ширине. Высота машины повысилась до 1,35 м, но остойчивость осталась прежней.

Минитрактор Синтай 220 комплектуется двухцилиндровым двигателем мощностью 22 л.с. с водяным охлаждением. Ширина колеи передних колес достигает 106 см, а задние колеса оставляют след в 1090 мм. Минимальный дорожный просвет машины составляет 30 см, но есть модели Синтай 220 с просветом до 340 мм. У машины можно менять переднюю колею при обработке овощей между рядами.

Ходовая часть без рамы, а передняя ось имеет трубчатую конструкцию. Синтай ХТ 220 способен развивать максимальную скорость в переднем направлении около 29 км/ч. Тормоза на машине колодочные сухого типа. Если трактор применяют для перемещения прицепа, то тормозить можно при помощи пневматики. Рулевое управление червячного типа. При максимальной нагрузке скорость вращения коленчатого вала агрегата может составить 2200-2300 об./мин. Это позволяет фермеру без проблем обрабатывать земельные участки со сложным рельефом.

specmahina.ru

Синтай 120 инструкция- Инструкция на минитрактор Синтай 120 220 — Блоги

Синтай 120 инструкция vmware player инструкция на русском                                                     Инструкция к трактору синтай 120 Оффициальный сайт Синтай 120 -220-244 Эксплуатация, ремонт, доведение до ума, навесное, прицепное, покупное и своими руками. Руководство по уходу и эксплуатации трактора Синтай — 120.Каталог деталей и сборочных едениц. Инструкцию по эксплуатации и техническому.можу запропонувати шестерню редукторну стартера синтай 120 -180.Первый снег: инструкция по выживанию зимой 01.12.2014. Копание картофеля минитрактором Синтай — 120 ( 1990 г.в.) и приспособленной из культиватора двухрядной копалкой из стрельчатыми. Извините, но к данному товару инструкция отсутствует.Пошаговая инструкция. Мы осуществляем доставку купленных тракторов как в г.Херсон, так и в.зазоры клапанов трактора синтай 120 по инструкции по эксплуотации впускной 0.2 выпускной 0.25.2:46 Осенняя вспашка огорода синтай — 120 90г.в сергей Ободовский 10 017 просмотров. Название: Инструкция по ремонту мотороллера Т-200М.Отличные отзывы от потребителей получают многофункциональные минитракторы мощностью от 12 до 30 л.с. Техническое описание и инструкция по эксплуатации тракторов Синтай содержит краткое описание устройства.Более подробную информацию по Инструкция на минитрактора Синтай 120 -220 Вы можете получить у наших менеджеров.НАС БЛАГОДАРЯТ ТЫСЯЧИ ЧЕЛОВЕК, ВЕДЬ МЫ ДАЛИ ИМ В СВОБОДНОЕ СКАЧИВАНИЕ Инструкция к трактору синтай 120.Инструкция на минитрактор Синтай 120 -220. Инструкция по эксплуатации Мини-трактор Синтай — 120 на русском языке в комплекте. Синтай 120 это широкий спект возможностей при небольших размерах и небольшой цене.Инструкции тракторов.Запасные части к трактору Синтай — 120.Блок цилиндра в сборе.Головка цилиндра в сборе.Масляный насос в сборе.Китайские дизельные мини-тракторы Xingtai ( Синтай ).Синтай 120.Привод на задние колеса. Инструкция на минитрактора Синтай 120 220 Инструкция на минитрактор Синтай 120 -220. Техническое описание и инструкция по эксплуатации тракторов Синтай . Руководство по уходу и эксплуатации трактора Синтай — 120. Каталог деталей и сборочных едениц. bosch wfli 2440 инструкция инструкция к автокреслу nania пробиотик ветом инструкция дермадрин инструкция к применению парацетамол для детей сироп инструкция

aeterna.qip.ru

Инструкция на минитрактора Синтай 120-220

Инструкция на минитрактора Синтай 120220
Введение
Техническое описание и инструкция по эксплуатации тракторов Синтай содержит краткое
описание устройства трактора, его основных сборочных единиц и агрегатов; в инструкции
изложены правила управления трактором, технического обслуживания и смазки, способы
регулирования и методы устранения возможных неисправностей трактора.
Перед эксплуатацией трактора изучите настоящее описание и инструкцию по эксплуатации.
Надежность трактора определяется не только качеством его изготовления, но и в
значительной степени зависит от качества эксплуатации, технического обслуживания и
ухода.
Очень важно, чтобы механизаторы и мастера-наладчики умели быстро и безошибочно
устанавливать причины возникновения неисправностей и квалифицированно восстановить
работоспособность трактора. Цель книги – оказать им помощь в этом.
В связи с постоянным совершенствованием тракторов в конструкцию отдельных сборочных
единиц и деталей могут быть внесены незначительные изменения, не отраженные в
настоящем издании.
Технические данные тракторов
Рис.1-1. Схема габаритных размеров трактора
1-1.Общие данные
Марка
Двигатель
Назначение
Тяговое усилие на
крюке,кH
Габаритные размеры,
мм
Синтай-120
DL190-12
Общие
3,1
Синтай-160
DLh2100
Общие
3,5
Синтай-200
JD290T
Общие
3,9
Синтай-220
TY290
Общие
4,0
2170
2420
2500
2500
Длина L1
1200
1200
1200
1200\1320
ШиринаB1
1235
1260
1330
1330
Высота h3
База L, мм
Колея, мм
1300
1400
1440
1450
960
960
960
960-1060
990
990
990-1090
300
300
300
3,9
3,9
3,9-4,6
2,28-25,27
1,92-29,25
1,92-29,41
2,28-8,66
2,47-9,37
1,90-9,47
800
820
960
900
940
1060
25
—-
—-
100
100
100
Дели
DL190-12
1
90х110
Дели
DLh2100
1
100х115
Джангдонг
JD290T
2
90х105
Джангдонг
TY295
2
90х105
8,1
11
14,72
16,5
2300
2200
2300
252
259
259
Передних колес Вс
990
Задних колес Вq
Минимальный
275
дорожный просвет,
мм
Минимальный радиус 3,5
поворота, м
Теоретическая
2,00-25,51
скорость движения,
км/ч
2,00-7,59
вперед
назад
Масса
645
конструктивная, кг
Масса
755
эксплуатационная, кг
Противовес, кг
30
Передний
150
Задний
1.2.Дизель
Марка
Тип
Число цилиндров
Диаметр
цилиндра х ход
поршня, мм
Мощность
номинальная, кВт
12ч
Номинальные
2200
обороты
коленчатого вала,
об./мин.
Удельный расход ≤257
топлива, г/кВт*ч
Топливный насос
Регулятор
Форсунка
Масляный насос
Фильтр
топливный
Фильтр масляный
Фильтр
воздушный
Охлаждение
Смазка
Пуск двигателя
Плунжерный
Центробежный
Штифтовая
Роторный
Бумажный
Плунжерный
Центробежный
Штифтовая
Роторный
Бумажный
Плунжерный
Центробежный
Штифтовая
Роторный
Бумажный
Плунжерный
Центробежный
Штифтовая
Роторный
Бумажный
Бумажный
Сетчатый
Бумажный
Сетчатый
Бумажный
Сетчатый
Бумажный
Сетчатый
Водяное
Водяное
Водяное
Водяное
Комбинированная Комбинированная Комбинированная Комбинированная
Ручной или электростартерный
Электростартерный
1.3. Трансмиссия
Муфта сцепления
Коробка передач
Центральная передача
Двухконический, сателлитный
Конечные передачи
Сухая, однодисковая, постояннозамкнутая
(3+1)х2, механическая, составная
Гипоидная
11
С цилиндрическими шестернями
1.4.Ходовая система
Остов
Передняя ось
Шины передних колес
Шины задних колес
Механизм рулевого управления
Безрамный
Трубчатая
4,00-12 (Синтай-120, Синтай-160)
4,00-14 (Синтай-200, Синтай-220)
7,50-16 (Синтай-120, Синтай-160)
7,50-20 (Синтай-200, Синтай-220)
Червячный
1.5. Тормозная система
Тормоз
Стояночный тормоз
Тормоз для прицепа
Сухой, колодочный
Ножной
Пневматический (по заказу потребителя)
1.6. Гидравлическая навесная система
Гидравлическая система
Цилиндр
Диаметр / ход поршня, мм
Навесное устройство
Подъемник
Максимальная работоспособность
подъема, кН
Соединение с ВОМом
Полное открытое давление предохранительного
клапана
12,75±0,5 мПа
Одностороннее действие
54/77
Трехточечное
С простым управлением
1,82 (Синтай-120)
2,65 (Синтай-160)
2,73 (Синтай-200, Синтай-220)
Одно
1.7.Вал отбора мощности
Бывают стандартный и нестандартный валы отбора мощности. Оба зависимые. На задней
стенке корпуса заднего моста.
Стандартный ВОМ:
частота вращения, мин.-1
диаметр шлицев, мм
направление вращения
540
35
по часовой стрелке
1.8. Тягово-сцепное устройство
Устройство крепится на шарнирах.
Высота от земли до низшей
поверхности прицепной вилки, мм
Диаметр пальца прицепа, мм
360 (Синтай-120, Синтай-160)
410 (Синтай-200, Синтай-220)
20
1.9. Сиденье
Сиденье тракториста
Подрессоренное
1.10. Электроприборы
Генератор
Передние фары
Задняя фара
Указатель давления масла в дизеле
Аккумуляторная батарея
Регулятор
Стартер для пускового двигателя
Указатель поворота
Амперметр
1.11.Топливо, смазочные материалы и заправочные емкости
Наименование емкости
Заправочный объем, кг
Топливный бак
17
Марка масел и рабочих
жидкостей
Топливо дизельное
Летом-0
Картер дизеля
3
Зимой-20
Масло моторное минеральное
дизельное
Летом-15W40
Зимой-10W40
Коробка передач
(М8,М12)
Масло трансмиссионное
11
85W90
Система навески
(тип ТАП-15, ТАД-17)
Масло моторное
5
Летом – 15W40
Воздухоочиститель
Механизм рулевого
управления
тавотницы
Радиатор
0,6
Оптимально
Зимой – 10W40
Масло моторное
Солидол
6
Солидол
Вода чистая мягкая
Эксплуатация трактора часть
2.1.Проверка перед эксплуатацией
2.1.1. Проверить топливный бак и радиатор, при необходимости заправить их.
2.1.2. Проверить уровень масла в картере двигателя и корпусе коробки передач, при
необходимости дозаправить их.
2.1.3. Проверить эффективность и надежность муфты сцепления, навесного устройства,
органов управления двигателем.
2.1.4. Проверить надежность всех наружных креплений механизмов и узлов трактора, в
особенности болтов и шайб ступиц.
2.1.5. Новый трактор пустить в эксплуатацию только после обкатки трактора в соответствии
с настоящим техническим описанием и инструкцией по эксплуатации.
2.2. Обкатка трактора
Обкатка нового трактора производится по таблице 2-1
Таблица 2-1
Тяговое усилие
Время обкатки,ч
На 2 передаче
На 3 передаче
1/3 номинального 4
4
усилия
2/3 номинального 3
4
усилия
2.3.Пуск дизеля
Всего, ч
На 4 передаче
4
3
22
2.3.1. Органы управления трактором показаны на Рис.2-1
2.3.3 Пуск дизеля электростартером
2.3.3.1 Вставить ключ в замок, прокрутить ключ по часовой стрелке через положение 1 и 2 до
положения 4, в это время слышен звук, подтверждающий движение дизеля. После запуска
дизеля немедленно распустить ключ и он возвращается в положение 2.
Внимание!
1. В течение 15 секунд после установления ключа в положение 4 если двигатель не
запускается, поверните ключ в положение 1. Повторное включение двигателя
производите с интервалом в 25-30 секунд. После 3 неудавшихся попыток запустить
двигатель проверьте систему питания, зажигания и устраните неисправность.
2. Убедитесь в исправной работоспособности амперметра. При работающем тракторе
аккумуляторная батарея от двигателя заряжается и стрелка амперметра должна
показать «+».
3. Новая аккумуляторная батарея начнет работать в течение 30 минут после ее
заполнения электролитом.
4. Своевременно проверяйте уровень электролита в аккумуляторной батарее. Уровень
электролита должен быть на 10-15 мм выше предохранительного щитка.
5. По плотности электролита судят о степени разряженности аккумуляторов. В случае,
если напряжение аккумуляторной батареи ниже 10,2 В (плотность электролита 1,15
г/см3) батарею снимают с эксплуатации и заряжают.
6. Снимите и сдайте на хранение аккумуляторную батарею и

www.studygur.ru

220, 120, 180, 244, 160, 304

Тракторы Синтай – это мини-тракторная спецтехника на колесном ходу китайского производства, используемая малыми хозяйствами в транспортных, землеобрабатывающих, очистных и других целях.

Тракторы Синтай (Xingtai)

Эти малогабаритные агрегаты производятся тракторным заводом Xingtai в Китае. Эта продукция является на данный момент самой популярной в нашей стране мини-спецтехникой тракторного типа. Первые трактора начали выпускаться компанией в 1980-х, и эти машины первого выпуска до сих пор встречаются на ходу в некоторых хозяйствах, что говорит об их высочайшей надежности и долговечности.

Особенности

Особенностью китайских тракторов Xingtai традиционно является их низкая стоимость, чем они привлекают как фермеров, так и дачников – владельцев небольших земельных участках. Однако у них есть и другие отличия от аналогичной техники других фирм:

1. Диапазон мощностей тракторов лежит в промежутке от 12-ти до 30-ти л.с.
2. Все модели могут работать со специализированными навесками для выполнения сельскохозяйственных задач.
3. Возможно использование прицепного транспортировочного оборудования:
   • Бортового.
   • Самосвального.
4. Оснащение моделей дизельными двигателями вертикального расположения.
5. Применение системы охлаждения двигателя циркулярно-жидкостного типа.
6. Использование шестеренчатого насоса.
7. Наличие классического вала для отбора мощностей.
8. Регулируемая ширина колеи.

ИНТЕРЕСНО! Трехточечное крепление навески позволяет использовать для трактора Синтай широкий спектр рабочего оборудования: плуг, универсальный культиватор, дисковую борозду, сенокосилку, инструменты для обработки картофеля (сажалку и копатель) и другие.

Преимущества и недостатки

Трактора Синтай дают большое удобство использования в малых предприятиях, где не требуется особенно высоких мощностей.

Его возможности таковы:

• Очень высокая маневренность, позволяющая выполнять практически ювелирные работы на ферме либо в теплице.
• Прочность конструкции, дающая долгий срок службы.
• Экономичность техники в отношении использования горючего.
• Возможность подбора ширины колеи по размерам борозд.
• Трактор легок в обслуживании и прост в использовании.

Среди недостатков машин Xingtai можно назвать отмечаемое многими владельцами невысокое качество электрики, из-за которого при высоких нагрузках есть риск замыканий, и отсутствие удобной кабины для работы оператора.

Модельный ряд

Техника Синтай отличается широким модельным рядом с наличием индивидуальных особенностей каждой из модификаций для выполнения конкретных задач.

220

Трактор Синтай-220 имеет:

• Мощный двухцилиндровый двигатель дизельного типа;
• Задний привод для использования различной навески;
• Пуск от электростартера;
• Возможность перевозки тяжелых грузов и обработки даже тяжелых почв.

Технические характеристики трактора Синтай 220:

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	830
Масса общая	кг	1060
Габариты:
— длина	мм	2580
— ширина	мм	1380
— высота	мм	1885
Тяговое усилие	кН	4
Величина базы	мм	1450
Ширина по колее
— передней	мм	950-990
— задней	мм	950-990
Дорожный просвет, мин.	мм	320
Радиус разворота, мин.	мм	3900
Скорость макс:
— вперед	км/ч	31,45
— назад	км/ч	10,78
Мощность	кВт (л.с.)	16,2(22)
Диаметры цилиндров	мм	95
Ход поршня	мм	105
Расход топлива	г/кВт*ч	250
Шины:
— передние		4,50
— задние		8,3-20

На видео трактор Синтай 220 в работе:

120

Трактор Синтай-120 отличается:

• Очень малыми размерами;
• Оснащением одноцилиндровым двигателем;
• Колесной формулой 4*2;
• Высокой экономичностью эксплуатации.

Технические характеристики модели:

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	645
Масса общая	кг	755
Габариты:
— длина	мм	2170
— ширина	мм	1200
— высота	мм	1235
Тяговое усилие	кН	3,1
Величина базы	мм	1300
Ширина по колее
— передней	мм	850-880
— задней	мм	960-990
Дорожный просвет, мин.	мм	275
Радиус разворота, мин.	мм	3500
Скорость макс:
— вперед	км/ч	25,51
— назад	км/ч	7,59
Мощность	кВт (л.с.)	8,1(11,01)
Диаметры цилиндров	мм	90
Ход поршня	мм	110
Расход топлива	г/кВт*ч	257
Шины:
— передние		4,00-12
— задние		7,50-16

Видео обзор трактора Синтай 120:

180

Модель Синтай-180 характеризуется:

• Отличной адаптированностью к российскому климату;
• Оснащением одноцилиндровым экономичным двигателем;
• Видом колесной формулы 4*2;
• Возможностью обработки участков в пределах 3 га.

Технические характеристики:

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	680
Масса общая	кг	820
Габариты:
— длина	мм	2285
— ширина	мм	1200
— высота	мм	1665
Тяговое усилие	кН	3,5
Величина базы	мм	1400
Ширина по колее
— передней	мм	820-850
— задней	мм	935-990
Дорожный просвет, мин.	мм	275
Радиус разворота, мин.	мм	3900
Скорость макс:
— вперед	км/ч	25,27
— назад	км/ч	8,66
Мощность	кВт (л.с.)	12,1(16,45)
Диаметры цилиндров	мм	95
Ход поршня	мм	105
Расход топлива	г/кВт*ч	255,6
Шины:
— передние		4,00-14
— задние		7,50-20

Фото мини-трактора Синтай 180

244

С моделью Синтай-244 вы сможете себе позволить:

• Работу в любое необходимое время года;
• Проходимость в сложных условиях благодаря колесной формуле 4*4;
• Навеску оборудования любого вида;
• Установку утяжелителей как сзади, так и спереди;
• Свободу и удобство размещения на месте водителя;
• Вариативность модификации с наличием кабины;
• Неплохую мощность за небольшие деньги.

Параметры модели:

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	910
Масса общая	кг	1180
Габариты:
— длина	мм	2460
— ширина	мм	1200
— высота	мм	1300
Тяговое усилие	кН	5,7
Величина базы	мм	1465
Ширина по колее
— передней	мм	1070
— задней	мм	1000
Дорожный просвет, мин.	мм	370
Радиус разворота, мин.	мм	3900
Скорость макс:
— вперед	км/ч	29,4
— назад	км/ч	8,6
Мощность	кВт (л.с.)	17,65(24)
Диаметры цилиндров	мм	88
Ход поршня	мм	90,4
Расход топлива	г/кВт*ч	249
Шины:
— передние		6,00-16
— задние		9,5-24

Фото мини-трактора Синтай 244

160

Синтай-160 известен идеальным сочетанием цены и качества, дающих:

• Среднюю для мини-техники мощность одноцилиндрового двигателя;
• Высокую проходимость благодаря мощным протекторам;
• Эффективный режим работы трансмиссии;
• Запуск от электростартера или ручной.

Параметры модели:

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	770
Масса общая	кг	870
Габариты:
— длина	мм	2420
— ширина	мм	1200
— высота	мм	1260
Тяговое усилие	кН	3,5
Величина базы	мм	1400
Ширина по колее
— передней	мм	860/880
— задней	мм	960/990
Дорожный просвет, мин.	мм	300
Радиус разворота, мин.	мм	3900
Скорость макс:
— вперед	км/ч	28,7
— назад	км/ч	8,66
Мощность	кВт (л.с.)	11(14,96)
Диаметры цилиндров	мм	100
Ход поршня	мм	255,6
Шины:
— передние		4,00-12
— задние		7,20-16

На видео трактор Синтай 160 в работе:

304

Трактор модели Синтай-304 – своего рода супер-трактор. Его приобретение даст вам:

• Мощный двухцилиндровый двигатель;
• Колесную формулу 4*4 со всеми ведущими;
• Использование большого количества навесного инструмента;
• Безотказную работу в любую погоду на любых дорогах.

Характеристики	Ед. измерения	Показатели
Масса конструкционная	кг	1290
Масса общая	кг	1300
Габариты:
— длина	мм	2870
— ширина	мм	1380
— высота	мм	1900
Тяговое усилие	кН	7,5
Величина базы	мм	1650
Ширина по колее
— передней	мм	1060
— задней	мм	1020
Дорожный просвет, мин.	мм	320
Радиус разворота, мин.	мм	4500
Скорость макс:
— вперед	км/ч	33,81
— назад	км/ч	12,42
Мощность	кВт (л.с.)	22,1(30,05)
Диаметры цилиндров	мм	100
Ход поршня	мм	102
Расход топлива	г/кВт*ч	250
Шины:
— передние		6,00-16
— задние		9,5-24

Фото трактора Синтай 304

allspectech.com
