Siemens | Сименс | Преобразователи частоты и промышленная автоматика Siemens
Концерн Siemens уже несколько десятилетий занимается производством регулируемых электроприводов. Не осталось, пожалуй, ни одной области жизни, где бы они не применялись. Существенная экономия электроэнергии, снижение затрат на эксплуатацию и техническое обслуживание — далеко не все плюсы новых технологий.
Помимо того, что преобразователи частоты позволяют управлять производительностью отдельных элементов системы, они также позволяют сберечь электроэнергию и сделать инженерные системы более энергоэффективными. В ряде случаев экономия электроэнергии достигает 70%.
Преобразователи частоты SiemensК числу инновационных разработок концерна Siemens относятся надежные и удобные для любого | |
Устройства плавного пуска SiemensУстройства данной серии имеют небольшие габаритные размеры, встроенный шунтирующий контактор | |
Контроллеры Siemens | |
Регулирующие и смесительные клапаны SiemensВ данном разделе представлены долговечные и надежные клапаны Siemens, совместимые с любыми | |
Автоматические регуляторы перепада давления SiemensУстройства Siemens VSG и Siemens VHG применяется в качестве регуляторов перепада давления или | |
Газовые клапаны SiemensКлапаны Siemens газовые предназначены для применения на газовых теплогенераторах, в | |
Радиаторные клапаны SiemensЭто позволит вашему бизнесу не только начать новую жизнь, но и обойти всех возможных конкурентов | |
Приводы для регулирующих клапанов SiemensВыбирая оборудование из модельного ряда приводов Siemens, Вы получаете полный спектр приводов | |
Приводы для газовых клапанов SiemensПривод Siemens для газовых клапанов служит исполнительным механизмом и обеспечивает выполнение функций | |
Приводы воздушных заслонок SiemensПриводы воздушных заслонок Siemens характеризуются низким энергопотреблением, высокой | |
Сервоприводы SiemensЭлектромоторные приводы Siemens применяются совместно с различными клапанами Siemens | |
Автоматы горения SiemensПриводы воздушных заслонок Siemens характеризуются низким энергопотреблением, высокой | |
Менеджеры горения SiemensМенеджер горения это устройство на основе микропроцессора с соответствующими компонентами для | |
Датчики и сенсоры для горелок SiemensДатчики для контроля пламени газовых и жидкотопливных горелок, а также для проверки наличия искры | |
Датчики для помещений SiemensДатчики перепада давления используются для считывания показаний перепада давления | |
Термостаты комнатные SiemensSiemens выпускает обширный модельный ряд термостатов и температурных регуляторов практически для любых приложений: для частных домов, гостиниц | |
Термостаты капиллярные SiemensЛинейка продукции включает как электромеханические, так и электронные приборы. Мы выпускаем приборы практически для любых приложений | |
Контроллеры AlbatrosAlbatros — это контроллеры для автоматизации котельных (линейка RVA) и индивидуальных тепловых пунктов (линейка RVD) | |
Контроллеры SigmagirSigmagir — контроллеры тепловых пунктов. Управление тепловыми пунктами с контуром отопления и ГВС. Оптимизирован для управления температурой в обратной магистрали | |
Контроллеры SyncoРяд контроллеров Synco 100 состоит из температурных контроллеров для прямого монтажа (не требуется панели управления) и контроллеров комнатной температуры | |
Контроллеры универсальные SiemensУниверсальные контроллеры для поддержания комфорта в помещениях при помощи управления системами вентиляции, отопления, кондиционирования и |

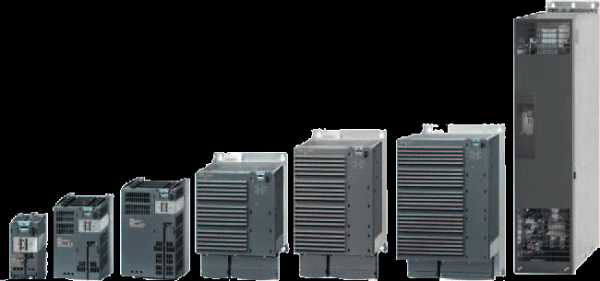

Преобразователи частоты Sinamics
Отдельное внимание стоит уделить коммутационной технике и частотным преобразователям. Данные продукты идеально подходят для автоматизации процесса производства каких-либо изделий в различных отраслях промышленности. При этом осуществляется компьютерное управление согласно современным тенденциям и технологиям. Качественные преобразователи частоты
Siemens Sinamics — сегодня это универсальный функционал базирующийся на одной платформе, открытый подход для инжиниринга, широчайший диапазон мощностей, встроенные системы безопасности и самодиагностики, высокая рентабельность и энергоэффективность.
Линейка Sinamics включает в себя:
- Sinamics G110 — привод на малые мощности.
- Sinamics G120 — привод модульной конструкции для средних мощностей.

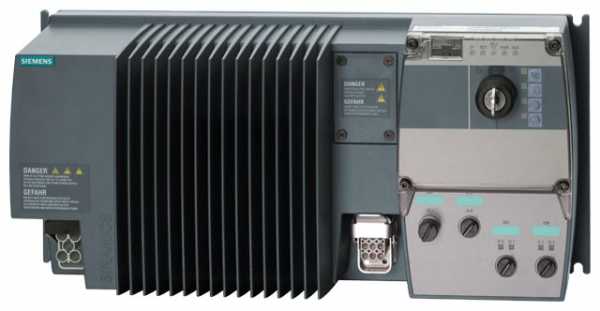

- Sinamics G110D — компактный и простой привод малой мощности. Децентрализованный.
- Sinamics G120D — привод модульной конструкции для средних мощностей. Децентрализованный.
- Sinamics G130, Sinamics G150 — Универсальные преобразователи на приводы высоких мощностей.
Частотные преобразователи Micromaster
К числу более популярных и универсальных преобразователей частоты можно отнести Micromaster, серия которых уже не первый год находится на данном рынке и остается наиболее запрашиваемым выбором на рынке.
Серия преобразователей частоты Micromaster — это синоним слова «качество». На сегодняшний день компания Siemens выпускает четвертое поколение преобразователей — Micromaster 4.
- Micromaster 420 — Преобразователь частоты, основной задачей которого регулирование скорости стандартных приводов. Применяется в конвейерных системах, упаковочных машинах, насосных станциях, вентиляторном оборудовании.
- Micromaster 430 — Преобразователь, предназначенный в основном для работы приводов насосных станций и вентиляторов. Обеспечивается программным обеспечением для решения типовых задач.
- Micromaster 440 — Преобразователь частоты с режимом векторного управления с обратной связью. Используется в приводах, где есть необходимость использовать большой диапазон регулирования.
Устройства плавного пуска SIRIUS
Софт-стартеры или устройства плавного пуска SIRIUS 3RW осуществляют плавный пуск и останов трёхфазных электродвигателей методом нарастания/спада напряжения. Устройства данной серии имеют небольшие габаритные размеры, встроенный шунтирующий контактор.
Преимущества от использования данных устройств:
- Плавный пуск и останов
- Бесступенчатый запуск
- Уменьшение пиковых токов
- Исключение колебания напряжения в сети
- Разгрузка сети электроснабжения
- Снижение механических нагрузок на привод
- Надёжная коммутация, не нуждающаяся в уходе
- Простота в обслуживании
- Значительная экономия места и объёма электромонтажа по сравнению с традиционными пускателями
3RW30 — Это серия цифровых устройств плавного запуска для асинхронных электродвигателей мощностью от 0,25 до 55 кВт включительно. Этот тип устройств плавного пуска широко используется в холодильном оборудовании, кондиционерах, системах управления насосами, ленточными конвейерами и многих других применениях. За счёт двухфазного управления на протяжении всего разгона ток во всех трёх фазах поддерживается на уровне минимальных значений. Благодаря непрерывному действию напряжения здесь не возникают неизбежные, например, для пускателей типа «звезда–треугольник» пиковые токи и моменты. Применение этих устройств снижает нагрузку на сеть электропитания, тем самым, продлевая ей жизнь.
3RW40 — Устройства плавного пуска SIRIUS 3RW40 обладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности).
3RW44 — Помимо плавного разгона/торможения, полупроводниковые устройства плавного пуска SIRIUS 3RW44 предоставляют множество функций для повышенных требований эксплуатации. Устройства плавного пуска SIRIUS 3RW44 характеризуются компактным размерами, благодаря которым возможна экономия пространства и четкая планировка шкафа управления.
Асинхронный двигатель
Электрические асинхронные двигатели с короткозамкнутым ротором — это наиболее распространенные двигатели в современном производстве и промышленности. Основная суть такого электродвигателя — превращение электрической энергии в механическую, с минимальной потерей энергии. Асинхронные двигатели Siemens на данный момент весьма распространены в силу своей надежности и малых энергопотерь, что в свою очередь приводит к экономии средств на запчастях и электроэнергии.
Программируемые логические контроллеры
Из-за стремительного роста конкуренции практически во всех нишах предприятия требуют максимальной степени автоматизации производства. Такое преимущество позволит выбиться в топ и стать лидером на конкретном сегменте рынка.
Но успех автоматизации и бизнеса в целом зависит от грамотного внедрения качественного и надежного оборудования, к числу которых можно отнести программируемые логические контроллеры (ПЛК) и программируемые реле, а также многих других представителей микроконтроллеров.
Siemens Simatic
Несмотря на изменчивость рынка, Simatic не сдает лидирующие позиции, обеспечивая предприятиям надежное и качественное функционирование. При этом данная линейка поддерживает такие популярные протоколы как Ethernet и MPI, Point to Point и PPI, и многие другие. Это позволит вашему бизнесу не только начать новую жизнь, но и обойти всех возможных конкурентов.
В линейку Simatic входят следующие семейства контроллеров:
- Simatic S7-200 — популярная система автоматизации с широчайшим выбором доп. модулей.
- Simatic S7-300 — семейство для автоматизации крупных объектов.
- Simatic S7-400 — флагман серии, обеспечивающий управление крупными мощностями.
- Simatic S7-1200 — новое поколение программируемых контроллеров Siemens.
- Siemens LOGO!
Серию недорогих логических модулей представляет
Комплексная автоматизация способна кардинально изменить процесс производства, сделав его более оптимизированным и удовлетворяющим современные требования. Убедитесь в этом, сделав заказ умного оборудования именно у нас.
www.siemens-ru.com
Частотный преобразователь Siemens. Все основные виды
Немецкая компания Siemens, помимо прочего, занимается выпуском частотных преобразователей, позволяющих непосредственно контролировать вращательную скорость асинхронного двигателя. В инверторах от Siemens применяются IGBT-транзисторы и логические контроллеры, это позволяет более точно регулировать скорость двигателя.
Нижеприведённые модели гарантируют при использовании плавность разгона электродвигателя, что также увеличивает пусковой момент и уменьшает оказываемую на привод нагрузку. Благодаря этому износ механизма замедляется и увеличивается срок эксплуатации.
Преобразователи частоты Siemens обладают следующими достоинствами:
- Сокращение энергопотребления;
- Увеличение производительности всей системы;
- Универсальность и высокая степень надёжности.
Siemens поставляет преобразователи с модульным дизайном, что повышает уровень их адаптированности к возможному изменению условий. Также каждый экземпляр оснащён встроенным шунтирующим контактором.
Ниже приведены наиболее ходовые линейки частотных преобразователей производимых этой компанией.
Siemens Sinamics G110
Частотные преобразователи, входящие в серию Sinamics G110 обладают мощностью 0,12 – 3 кВт и работаю от однофазной сети при напряжении в 200-240 Вольт. Более всего подходят для управления двигателями устройств промышленного характера (пищевых, текстильных, упаковочных), а также в насосных установках, вентиляционных системах и некоторых других сферах. Имеют скромные габариты и вес менее килограмма (900 грамм). Оборудованы 3-мя цифровыми входами, одним аналоговым и одним релейным выходом. Уровень защиты соответствует классу IP20(IP54).

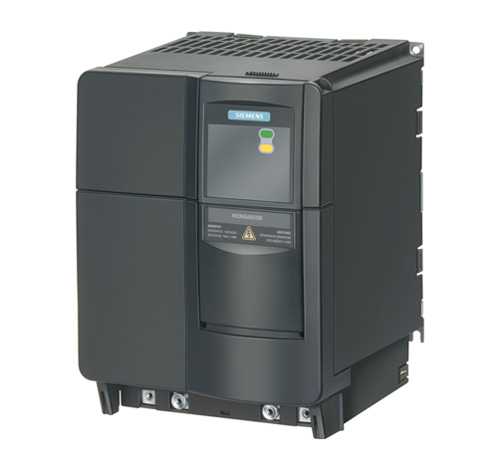

Siemens Micromaster 420
Преобразователи частоты серии Micromaster 420 привлекательны тем, что оснащены целым рядом нетипичных функций:
- Встроенная защита устройства;
- Полупроводниковая защита электрического двигателя от перегрузок;
- Балансировка полярностей.
Показания по мощности составляют от 0,12 до 7,5 киловатт при напряжении 380-480 Вольт. Степень защиты соответствует IP20. Преобразователи частотыMicromaster 420 подходят для управления вращательной скоростью асинхронного двигателя в насосных установках, вентиляционных системах и транспортёрах. Характеризуются высоким уровнем производительности и удобством эксплуатации. Оборудованы тремя цифровыми и одним аналоговым входом, а также парой выходов (аналоговым и релейным).
Siemens Micromaster 430
Преобразователи частоты серии Micromaster 430 походят для управления частотой вращения двигателя в насосных установках, их управляющих системах, конвейерах ленточного типа, кондиционирующих системах и холодильных установках. Обеспечивают снижение нагрузки на питающую сеть, отсутствие скачков напряжения и двухфазное управление. Уровень мощности от 7,5 до 250 киловатт, а рабочее напряжение – 380-480 Вольт. Обладает большим, чем в Micromaster 420 количеством входов и выходов. Показатель перегрузочной способности составляет 110% (на срок не более минуты).
Siemens Micromaster 440
Частотные преобразователи из серии Micromaster 440 более прочих подходят для управления скоростью вращения двигателя в условиях повешенных требований. К тому же скромные габариты позволяют удобно разместить устройство внутри шкафа управления. Мощность прибора составляет 0,12 – 200 киловатт при напряжении от 500 до 600 Вольт. Защита — IP20. Устройство способно переносить 150%-ую перегрузку в течение одной минуты. Оснащено шесть цифровыми и двумя аналоговыми входами, а также тремя релейными и двумя аналоговыми выходами.
chistotnik.ru
Ошибки частотника сименс — ультразвуковые колебания
Одним из самых малоизученных электротехнических изделий, используемых в промышленной автоматизации, является скромный частотный преобразователь. Частотно-регулируемые приводы – эта категория продуктов используется для управления скоростью вращения электродвигателя и тем самым снижает потребление энергии. Технологическое оборудование настолько просто и надежно, что о его существовании в процессе эксплуатации просто забывают.
Инверторы могут быть выполнены полностью по электронной схеме или в сочетании с механикой. Применение данного оборудования крайне разнообразно. Электродвигатели используются повсюду в промышленности, в том числе для вентиляторов, конвейерных лент, насосов и холодильных фургонов.
Современный частотный преобразователь Сименс средней мощности может применяться для решения задач с децентрализованной периферией. К такому прибору предъявляются высокие требования по динамике. Частотник нередко используется для аэропортов, для пищевой и упаковочной промышленности, для электрического монорельсового транспорта, а также для систем дистрибуция и логистики. Примером тому служит Sinamics G120D – преобразователь частоты для задач с децентрализованной периферией.
К наиболее востребованным и универсальным частникам можно также отнести модели из серии Micromaster, занимающие лидирующие позиции на данном рынке по числу запросов. Преобразователи частоты Micromaster – это синоним символа «качества». На сегодня компанией Siemens выпускается четвертое поколение преобразователей:
- Siemens Micromaster 420 — универсальный преобразователь для любой задачи, 0.12–11 кВт. Применяется на конвейерных линиях, упаковочных электромашинах, насосных станциях, вентиляторном оборудовании. Компактная конструкция с базовыми компонентами помогает сохранить небольшие габариты наряду с универсальностью, что обеспечивает возможность легкого пуска в любой ситуации;
- Siemens Micromaster 430 – частотник, используемый для насосных и вентиляторных приводов, 7.5–250 кВт. Функционирование систем решается программным обеспечением;
- Siemens Micromaster 440 — преобразователь частоты, работающий в режиме векторного управления с обратной связью, 0.12–250 кВт. Применяется в приводах с большим диапазоном регулирования.
Ошибки частотника Siemens
Очевидно, что сбой или поломка преобразователей частоты может стать причиной серьёзной остановки производства и значительных финансовых потерь. Даже такие надёжные приводы Siemens выходят из строя, или «предупреждают» о неисправностях. Что делать, когда это происходит?
Наиболее частой причиной выхода из строя становится неправильная установка, несоблюдение описанных правил в инструкции, игнорирование рекомендаций для пользователя, выбор несоответствующего типа кабеля, датчиков или предохранителей. И даже если прибор, казалось бы, исправно работает, бывают несколько ситуаций, требующих пользовательского внимания и реагирования с пониманием проблемы. Рассмотрим основные ошибки частотника Siemens.
Износ конденсатора
Первая причина для отказа инвертора – это электромеханический износ конденсаторов. Работа инверторов большей частью зависит от конденсаторов, которые обеспечивают плавную синусоиду выходного сигнала. Однако электролитические конденсаторы имеют ограниченный срок службы и довольно быстро «высыхают». Это само по себе может быть причиной отказа инвертора.
Конденсаторы очень чувствительны и к повышенной температуре. Температура выше заявленного диапазона, чаще вызывается большим рабочим током, что может существенно уменьшить срок службы компонента. И, напротив, у конденсаторов значительно увеличивается срок службы, когда они работают при более низкой рабочей температуре. К счастью, поддержание согласованного режима техническое обслуживание и регулярная замена конденсаторов позволяет избежать большинства проблем, вызванных износом.
Использование вне указанного рабочего диапазона
Мы уже упоминали, что иногда пользователи могут запросто забыть про инверторы. Это происходит намного чаще, чем думается. Применение инверторов за пределами эксплуатационных ограничений, по своему выбору, из-за недосмотра или незнания, может способствовать повреждению инвертора. Использование любого компонента на рейтинг вышеуказанного рабочего диапазона будет уменьшать срок его службы и может привести к сбою. Способы предупреждения этой проблемы сводятся к периодической проверке правильности работы частотников.
Чрезмерная перегрузка
Следующие две проблемы, которые могут привести к отказу преобразователя – перегрузка по току и перенапряжение. Если ток или напряжение увеличивается выше порогового уровня, это может привести к повреждению компонентов устройства, например, преобразовательного моста. Чаще всего это повреждение вызывается чрезмерным повышением температуры, всплеском напряжения или тока.
Если избежать перегрузку по току можно с помощью предохранителей или автоматических выключателей, то предотвратить перенапряжение довольно сложно. Иногда перепады напряжения случаются рукотворные. Однако скачки также могут быть вызваны молнией или солнечными вспышками, что весьма трудно избежать, так как мы живём на планете Земля.
Ультразвуковые колебания
Последней проблемой в списке значится та, что способствует механической нагрузке на инвертор. Ультразвуковые колебания, происходящие в индуктивных компонентах, вызывают трение, добавляют излишнее тепло, генерируемое устройством, и дальнейшие повреждения компонентов инвертора.
Примеры
Включаете частотный преобразователь Simens Micromaster 440 (11 квт), и появляется сообщение об ошибке? Проблема может быть вызвана целым рядом вещей, от простого отсутствия контакта до отказа какой-либо внутренней детали. Возможно, возникли спорадические условия эксплуатации в следствие:
- внезапных изменений нагрузки или механических препятствий;
- чрезвычайно короткого разгона;
- плохой оптимизации для бессенсорного векторного управления в замкнутом контуре;
- неправильной установки тормозного резистора с чрезмерно низким сопротивлением.
Помимо всего прочего, возможной причиной неисправности может быть короткое замыкание драйвера IGBT. Если при этом все внешние кабели (за исключением линии напряжения питания) были отсоединены, то с высокой степенью вероятности привод неисправен и должен быть отремонтирован. В этом случае не стоит тратить время, пытаясь починить прибор самостоятельно. Здесь потребуется профессиональный ремонт частотного преобразователя Simens Micromaster 440, 11 квт.

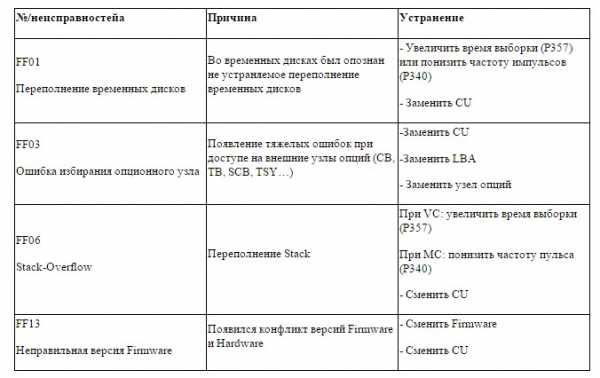

Бывают и фатальные (тяжёлые) неисправности:
Техническое обслуживание
Как и в работе с любым электрическим оборудованием, техническое обслуживание является ключом исправной службы преобразователей, и не должно быть пропущено. Со временем, электрические соединения, как правило, ослабевают или подвергаются коррозии.
Если инвертор выдаёт ошибки, но по-прежнему функционирует, у каждого пользователя может возникнуть соблазн просто проигнорировать тревожные признаки неисправности. Однако как говорится, лучше перестраховаться, чем потом сожалеть. Даже несложная очистка клемм в коробке аккумуляторной батареи, предохранителей и других контактных соединений не реже одного раза в шесть месяцев может иметь решающее значение. Кроме того, процесс чистки должен быть выполнен правильно либо он может в итоге нанести больше вреда, чем пользы.
Очистка с нанесением защитного герметика должна быть использована также на всех клеммах аккумулятора. При выборе защитного покрытия должно отдаваться предпочтение нежирным типам, чтобы не привлекать лишних загрязнений, потому что пыль приводит к увеличению распада соединений. А также из-за неё не видно скрытой деградации при дальнейших визуальных осмотрах.
Помните! Правильная установка и техническое обслуживание могут существенно продлить срок безотказной службы инверторов. Особенно это касается старых или устаревших моделей, при использовании которых, возможно, стоит рассмотреть обновление некоторых частей или элементов.
Видео настройка частотного преобразователя Siemens Micromaster:
chistotnik.ru
Преобразователи частоты серии MICROMASTER 420 применяются для изменения и регулирования скорости вращения низковольтных двигателей переменного тока c нагрузкой постоянного типа (лифты, конвейеры, смесители и т.д.) или вентиляторного типа (центробежные насосы, вентиляторы и т. д.) Преобразователи частоты серии MICROMASTER 440 c Vector Control Sensorless бездатчиковым способом векторного регулирования (Vector Control Sensorless), применяются для изменения и регулирования скорости вращения низковольтных двигателей переменного тока c нагрузкой постоянного или вентиляторного типа, для процессов с высокой динамикой и повышенными требованиями к стартовому моменту и перегрузке. Преобразователи серии MICROMASTER 440 это преобразователи частоты для управления трехфазными двигателями по скорости и моменту. Спектр предлагаемых моделей покрывает диапазон мощностей от 120 Вт до 200 кВт (при постоянном моменте вращения (CT)) или до 250 кВт (при переменном моменте вращения (VT)). Преобразователи оснащены микропроцессорным управлением и работают с современной технологией IGBT (Insulated Gate Bipolar Transistor, биполярный транзистор с изолированным управляющим электродом). Благодаря этому они являются надежными и многофункциональными. Специальный метод ШИМ с частотой модуляции по выбору обеспечивает низкий уровень шума работы двигателя. Различные защитные функции обеспечивают надежную защиту преобразователя и двигателя. Заводская установка MICROMASTER 440 подходит для решения множества задач управления по скорости. Благодаря сгруппированным по функциям параметрам MICROMASTER 440 может быть настроен и на сложные приложения. Частотник MICROMASTER 440 может использоваться как для индивидуальных задач,так и быть интегрирован в системы автоматизации. Новые преобразователи частоты серий MICROMASTER 430 разработанные для применения в области водоснабжения, отопления, вентиляции и в установках для кондиционирования воздуха, являются лучшим способом сэкономить Ваши деньги при приобретении, вводе в эксплуатацию и обслуживании. При этом Вы можете быть уверены, что нами сделано все для охраны окружающей среды, т.е. защиты природных ресурсов и минимизации излучений. Преобразователь частоты Siemens Sinamics G110 — это частотный преобразователь с базовым набором функций для промышленного применения в приводах, требующих регулирования скорости. Чрезвычайно компактный преобразователь Sinamics G110 обеспечивает регулирование скорости по скалярному закону управления при питании от однофазной сети с напряжением 200…240В. Это идеальный недорогой частотный преобразователь для маломощных приводов. В преобразователе типоразмера А теплоотвод осуществляется с помощью радиатора и естественной конвекции. Типоразмер А с плоской теплоотводящей пластиной предлагается для экономии места и для обеспечения требуемого теплоотвода, так как дополнительный радиатор може быть установлен снаружи установочного шкафа. Типоразмеры B и C предлагаются с встроенным вентилятором, который обеспечивает компактный дизайн. Простое подключение преобразователей по стандартным схемам. Подключение к сети выполнены раздельно для выполнения требований по электромагнитной совместимости. Клеммная коробка цепей управления выполнена на быстросъемных контактах (без винтов). Базовая панель оператора устанавливается без каких-либо инструментов. Преобразователи Sinamics G110 предназначены для насосов и вентиляторов или для правления в различных промышленных секторах, таких как пищевая, текстильная и упаковочная промышленности, также отлично подходят для конвейеров, механизмов электрических дверей и как универсальные привода для перемещения рекламных щитов. Компактный преобразователь частоты Sinamics V20 — характеризуется быстрым вводом в эксплуатацию, простотой управления, надежностью и экономической эффективностью. Предлагаются преобразователи четырех типоразмеров в диапазоне мощностей от 0,12 кВт до 15 кВт. Компактная конструкция и различные доступные опции (к примеру, внешняя панель оператора, соединительные кабели, фильтры, тормозные резисторы…) обеспечивают возможность применения Sinamics V20 для решения различных задач. Компактные и надежные приборы сконструированы специально для работы с насосами, вентиляторами, компрессорами и подъёмно-транспортным оборудованием, а также для решения простых приводных задач в перерабатывающих и обрабатывающих отраслях промышленности. Купить преобразователь частоты Siemens (СИМЕНС) – значит обеспечить свой привод надежной защитой и безотказным контролем. Где купить частотный преобразователь SIEMENS? Купить частотный преобразователь Siemens можно оставив заявку на нашей электронной почте [email protected] или связавшись с нашими специалистами по телефонам: 8(800)500-06-98, (499)653-69-37. |
neva-alliance.ru
Цена на преобразователь частоты Siemens Sinamics и Micromaster в Санкт-Петербурге, Москве и Екатеринбурге
Регулируемые электроприводы – одна из специализаций компании Siemens, работающей на рынке электрооборудования несколько десятков лет. К числу инновационных разработок данного концерна относятся удобные и надежные преобразователи частоты, позволяющие осуществлять плавное управление электродвигателями любого типа за счет равномерного увеличения/уменьшения частоты и амплитуды напряжения.
Основные серии частотных преобразователей SIEMENS
В 1993 году фирмой была разработана серия MICROMASTER, которая начала пользоваться огромным спросом благодаря:
- простоте управления;
- доступной стоимости;
- высоким техническим характеристикам;
- компактным размерам.
Существуют различные модели этой серии, отличающиеся возможностями систем управления, диапазоном мощностей и конструктивным исполнением. В частности, MICROMASTER 420 используется со стандартными приводами, MICROMASTER 430 – для работы с насосным и вентиляторным оборудованием, MICROMASTER 440 – при решении сложных задач, требующих большого диапазона регулирования приводов. Диапазон мощности в пределах 0,4-250 кВт для разных моделей позволяет сделать оптимальный выбор.
Новейшая линейка — SINAMICS — состоит из нескольких серий:
- SINAMICS V – бюджетный вариант для простых применений (без векторного управления). Диапазон мощности: 0,12-500 кВт.
- SINAMICS G – общепромышленные устройства. Предназначены для маломощных приводов, насосов, компрессоров, вентиляторов, используются также в нефтегазовой, перерабатывающей и химической промышленности.
- SINAMICS S – высокопроизводительные сервоприводы, с помощью которых можно эффективно управлять асинхронными и синхронными двигателями.
- SINAMICS DCM – преобразователи постоянного тока нового поколения.
- SINAMICS GM150, SM150, GL150, SL150 – высоковольтные преобразователи.
Таким образом, потребители имеют возможность подобрать оптимальную модификацию для необходимой приводной задачи.
Преобразователи SIEMENS – преимущества использования
Инверторные устройства, выпускаемые Siemens, обеспечивают:
- Существенную экономию электроэнергии (в ряде случаев до 70%).
- Снижение затрат на техническое обслуживание и эксплуатацию механизмов.
- Надежное управление производительностью определенных элементов системы.
- Полнейшую безопасность производства.
По вопросам приобретения оборудования фирмы Siemens обращайтесь в ООО «Инвертор».
privod.szemo.ru
Преобразователи частоты(инверторы) Siemens Sinamics мощностью до 1000 кВт
Частотные преобразователи (ПЧ, инверторы) Siemens SINAMICS G120 мощностью до 250 кВт, 3-фазным 380…480 В AC напряжением, семи типоразмеров, для точного и экономичного управления трехфазными электродвигателями по скорости/моменту при решении самых разных задач привода в промышленной и межотраслевой областях.
Основные особенности и характеристики преобразователей частоты SINAMICS G120:— Область применения: работа в качестве универсального привода в промышленности(автомобильная, текстильная, печатная, химическая) и сфере малого бизнеса, для межотраслевых решений(подъемно-транспортное оборудование)
— Исполнение, модульная конструкция: управляющий модуль CU240B-2, силовые модули PM240/PM250 и устройства управления(BOP-2, IOP) как отдельные функциональные блоки
— Возможность замены модулей под напряжением(Hot Swapping)
— Встроенный коммуникационный интерфейс USB для упрощения локального ввода в эксплуатацию и диагностики
— Увеличенные надежность и срок службы благодаря инновационной концепции охлаждения и лакировке блоков электроники
— Инжиниринг и ввод в эксплуатацию с помощью унифицированного ПО для технических разработок: SIZER, STARTER, Drive ES, Drive ES Basic STARTER(интегрируется в STEP 7)
— Простая замена устройств и ускоренное копирование параметров через опционную базовую панель оператора BOP-2 или через карту памяти MMC
— Низкий уровень шума двигателя благодаря высокой частоте импульсов ШИМ
— Автоматический перезапуск приложения при отказе питания или неполадке в работе
— Перезапуск на ходу: подключение инвертора к вращающемуся двигателю
— Компенсация скольжения
— Технологический ПИД-регулятор(внутренний) и 3 дополнительных свободных ПИД-регулятора
— Функция энергосбережения(гибернации) с внутренним ПИД-регулятором
— Контроль клинового ремня с/без датчика, работы насоса «в сухую» — контроль нагрузки по моменту
— Свободные функциональные блоки(FFB) для логических и арифметических операций
— Функции торможения: постоянным током, смешанное и реостатное со встроенным тормозным прерывателем, стояночный тормоз
Управляющие модули CU240B-2
Управляющие модули CU240B-2 с базовым набором I/O предназначены для управления силовыми модулями, для контроля их работы и оптимальны для большинства приложений с U/f или векторным регулированием. Модули управления CU240B-2 поддерживают связь с локальной или централизованной системой управления, а также с устройствами управления(IOP, BOP-2), обеспечивают подключение всех релевантных процессу вспомогательных компонентов(датчики, вентили, контакторы…)
Варианты исполнения и основные характеристики модулей управления CU240B-2:
— CU240B-2 со встроенными интерфейсом RS485 c USS, Modbus RTU,
— CU240B-2 DP со встроенным интерфейсом PROFIBUS DP
— Законы(методы) управления:
— линейная/квадратичная/параметрируемая(программируемая) зависимость U/f
— U/f с управление по потокосцеплению(FCC)
— U/f ECO линейный/квадратичный(автоматическое уменьшение потока)
— Векторное управление без датчика обратной связи
— Управление по моменту без датчика
— Выходы: 1 транзисторный (30VDC/0.5А), 1 аналоговый DIP-переключателем между режимами 0…+10 В и 0/4…20 мА
— Съемные пружинные штекеры для I/O-интерфейса
— Встроенные коммуникационные интерфейсы PROFIBUS DP, USS/Modbus RTU(RS485)
— 1 Вход датчика температуры двигателя с подключение термосопротивлений PTC, KTY, Thermo-Click
— Совместная работа с силовыми модулями: PM240, PM250, PM260
Выбор силовой части зависит от требуемой мощности и приложения. Для высоконадежного и гибкого моторного режима в силовых модулях PM240/PM250 используется самая современная технология IGBT с широтно-импульсной модуляцией(ШИМ). Различные защитные функции обеспечивают надежную защиту для силового модуля и двигателя.
Силовые модули PM240
— Предназначены для большого числа приложений в общем машиностроении
— Исполнения со встроенным фильтром ЭМС класса A и без фильтра
— Диапазон мощности 0,37…250 кВт
— Напряжение питающей сети: трехфазное 380…480 В AC
— Типоразмеры: A(FSA), B(FSB), C(FSC), D(FSD), E(FSE), F(FSF) со встроенным тормозным прерывателем и GX(FSGX) без тормозного прерывателя
— Степень защиты корпуса IP20
— Выходная частота 0…650 Гц для управления U/f и 0…200 Гц для векторного управления
— Перегрузочная способность(низкая перегрузка LO) 1.1 x In в течение 57 с, 1.1 x In в течение 3 с, со временем цикла 300 с
— Перегрузочная способность(высокая перегрузка HO) 1.5 x In в течение 57 с, 2.0 x In в течение 3 с, со временем цикла 300 с для мощностей до 75 кВт
— Перегрузочная способность(высокая перегрузка HO) 1.36 x In в течение 57 с, 1.6 x In в течение 3 с, со временем цикла 300 с для мощностей более 90 кВт
— Возможные методы торможения: постоянным током, смешанное и реостатное со встроенным тормозным прерывателем(для типоразмера FSGX как опция)
Силовые модули PM250
— Предназначены также для большого числа приложений общего машиностроения и обеспечивают благодаря использованию инновационной технологии Efficient Infeed Technology рекуперацию(возврат) энергии генератора в систему электропитания
— Исполнения со встроенным фильтром ЭМС класса A и без фильтра
— Диапазон мощности 7,5…90 кВт
— Напряжение питающей сети: трехфазное 380…480 В AC
— Типоразмеры: C(FSC), D(FSD), E(FSE), F(FSF)
— Степень защиты корпуса IP20
— Выходная частота 0…650 Гц для управления U/f и 0…200 Гц для векторного управления
— Перегрузочная способность(низкая перегрузка LO) 1.1 x In в течение 57 с, 1.5 x In в течение 3 с, со временем цикла 300 с
— Перегрузочная способность(высокая перегрузка HO) 1.5 x In в течение 57 с, 2.0 x In в течение 3 с, со временем цикла 300 с
— Возможные методы током: рекуперация энергии в генераторном режиме
— Экономия места в шкафу и расходов на проектирование/приобретение вследствие ненужности установки тормозного резистора(рекуперация) и сетевого входного дросселя(сокращение высших гармоник)
— Защита от повышенного(перенапряжение) и пониженного напряжения
— Защита от перегрева преобразователя и двигателя
— Защита от блокировки и опрокидывания двигателя
— Защита от короткого замыкания и защитное заземление
— Защита от изменения параметров
— Сетевые ЭМС фильтры класса A
-Сетевые дроссели(только для силовых модулей PM240) для сглаживания пиков напряжения и перекрытия провалов коммутации
— Блок торможения для силовых модулей PM240 типоразмера FSGX
— Тормозные резисторы(для PM240) для отвода избыточной энергии промежуточного контура
— Выходные дроссели и синусоидальные фильтры (для PM240/PM250) для уменьшения нагрузки по напряжению на обмотки двигателя и ограничения ёмкостных токов перезаряда, возникающих при работе инвертора
— Базовая панель оператора Basic Operator Panel 2(BOP-2) с 2-рядным дисплеем для поддержки быстрого и простого ввода в эксплуатацию, диагностики и локального управления
— Интеллектуальная панель оператора (IOP), с графическим экраном с гистограммами, для поддержки ввода в эксплуатацию(встроенные программы-помощники), диагностики, локального управления в режиме меню и наблюдения(индикация открытым текстом)
— Комплект для монтажа IOP/BOP-2 на дверцу шкафа
— Карты памяти SINAMICS Micro Memory Card(MMC) или SIMATIC Memory Card(CD-Karte) для сохранения параметров преобразователя и загрузки в новый/замененный ПЧ
— Комплект для соединения PC-преобразователь 2
— Пластины для организации экрана кабелей двигателя и для кабелей
— Реле тормоза для соединения силового модуля PU и электромеханического моторного тормоза и управления контроля тормоза управляющим модулем CU
— Переходник для монтажа на DIN-рейку(для типоразмеров FSA, FSB)
— Комплект запасных частей: I/O клеммы, клеммы RS485, дверцы управляющего модуля, глухая крышка
— Набор соединительных штекеров для подводки из сети, тормозного резистора и кабеля двигателя
— Блоки вентиляторов, согласно типоразмерам SINAMICS G120
progressavtomatika.ru
Новости: преобразователи частоты siemens
Преобразователи частоты Siemens предсталены следующими семействами продуктов:Siemens MICROMASTER 4 — это семейство преобразователей частоты с широкими функциональными возможностями.
Siemens SINAMICS G — новое семейство преобразователей частоты для инновационных и ориентированных на будущее решений.
Siemens SIMATIC ET 200S FC — преобразователь частоты для распределенной периферии.
Компания Siemens предлагает программное обеспечение для наладки и ввода в эксплуатацию преобразователей частоты.
Преобразователи частоты Siemens MICROMASTER 4
Преобразователи частоты Siemens MICROMASTER 4 — это семейство преобразователей с широкими функциональными возможностями.
Частотные преобразователи Siemens MICROMASTER комбинируют в себе высокое качество технологии и разностороннюю функциональность: начиная с MICROMASTER 410 для стандартных решений до приводов с высокими динамическими показателями MICROMASTER 440 с бездатчиковым векторным управлением в диапазоне мощностей до 250 кВт.
Преобразователи частоты Siemens SINAMICS G
Преобразователи частоты Siemens SINAMICS G — это преобразователи для инновационных и, ориентированных на будущее, решений.
Преобразователь частоты Siemens SINAMICS G характеризуется следующими отличительными особенностями: Интегрированными функциями (благодаря платформенной концепции).
Комплексной интеграцией в инжиниринг.
Высоким уровнем гибкости и возможности использования различных комбинаций компонентов.
Широким спектром предлагаемых продуктов и услуг.
Преобразователь частоты Siemens SIMATIC ET200S FC
Преобразователи частоты Siemens SIMATIC ET200S FC открывают новые возможности применения приводных систем для децентрализованной периферии. Siemens SIMATIC ET200S FC может выполнять как простые задачи с поддержанием заданной частоты, так и более сложные — с высокими требованиями к динамике при использовании векторного управления без датчика скорости. Интегрированные функции безопасности преобразователя частоты Siemens SIMATIC ET200S FC позволяют оптимизировать затраты на проектирование системы электропривода.
Преобразователи частоты Siemens MICROMASTER(опции)
Преобразователи частоты Siemens семейства MICROMASTER используются для широкого круга технологических задач. Компактный дизайн и способность адаптации к любой задаче являются основными отличиями семейства. Вдобавок к этому, существует набор дополнительных опций позволяющих повысить КПД системы, улучшить EMC совместимость и повысить гибкость в управлении процессом.
Преобразователи частоты Siemens MICROMASTER 440
Преобразователи частоты Siemens MICROMASTER 440 были специально разработаны для решения сложных функциональных задач с высокими требованиями к динамике.
С помощью Siemens MICROMASTER 440 система векторного управления обеспечивает высокое качество работы привода даже при резких изменениях нагрузки. С помощью быстрых входов и функции точного останова возможно точное позиционирование без использования энкодера. Благодаря интегрированному тормозному резистору, привод работает с высокой точностью даже во время торможения и в режимах резкого замедления скорости. Все это возможно в диапазоне мощностей от 0.12 кВт до 250 кВт.
Преобразователи частоты Siemens MICROMASTER 430
Каждая задача, выполняемая приводной системой, имеет свои собственные требования. Поэтому существуют задачи легкой и гибкой адаптации к постоянно меняющейся технологической обстановке.
Преобразователи частоты Siemens MICROMASTER 430 как раз отвечает таким требованиям к гибкости. Специальное использование для насосов и вентиляторов позволяет использовать его в широком спектре задач для различных индустрий. По сравнению с MICROMASTER 420 его особенностями являются большие выходные мощности, большее количество входов/выходов и оптимизированная панель оператора с возможностью переключения между ручной и автоматической работой.
Преобразователи частоты Siemens MICROMASTER 420
Преобразователи частоты Siemens MICROMASTER 420 — универсальные преобразователи для любых задач. Если Вам необходим преобразователь частоты, который способен обеспечить Ваши требования без лишних усилий идеальным вариантом может служить MICROMASTER 420. Преобразователи частоты Siemens MICROMASTER 420 — это универсальный инвертор для работы с 3-х фазными сетями и дополнительными полевыми шинами. Благодаря модульной конструкции, стандартные функции могут быть дополнены выбором из широкого набора опций. Панели оператора и коммуникационные модули могут быть просто подключены к приводу без каких либо инструментов. Подключение к клеммам управления осуществляется с помощью безвинтовых креплений.
Преобразователи частоты Siemens MICROMASTER 411 и COMBIMASTER 411
Последнее поколение преобразователей частоты Siemens MICROMASTER 411 обеспечивает все требования к децентрализованной приводной технологии. Это модульный, гибкий и надежный привод, полностью интегрируемый в систему Комплексной Автоматизации (TIA). В комбинации с энергосберегающим двигателем формируется компактное приводное решение COMBIMASTER 411, идеально подходящее для децентрализованных задач.
Преобразователи частоты Siemens MICROMASTER 410
Преобразователи частоты Siemens MICROMASTER 410 — это недорогое решение для стандартных задач.
Диапазон мощностей — от 0.12 до 0.75 кВт.
Преобразователи частоты Siemens MICROMASTER 410 — это решение для 3-х фазных двигателей с регулируемой частотой вращения в однофазных сетях.
Преобразователь отличается компактным исполнением и простой установкой и наладкой. Этот самый маленький преобразователь в семействе MICROMASTER. Он может быть установлен в небольшом шкафу управления, занимая минимальное пространство.
Преобразователи частоты Siemens SINAMICS G120
Преобразователи частоты Siemens SINAMICS G120 — это модульные преобразователи, обеспечивающие широкие функциональные возможности. Основными модульными компонентами преобразователя являются модуль управления (CU) и силовой блок (PM). Модуль управления контролирует силовой блок, к которому подключен электродвигатель. Он позволяет подключать различные интерфейсы связи для обеспечения управления и мониторинга системы электропривода. Модульные компоненты могут свободно комбинироваться для обеспечения любых требований к функциональности и мощности системы электропривода. Диапазон мощностей составляет от 0.37 кВт до 90 кВт.
Преобразователи частоты Siemens SINAMICS G120D
Преобразователи частоты Siemens SINAMICS G120D со степенью защиты IP65 являются продолжением линейки преобразователей SINAMICS G120 с возможностью организации децентрализованных приводных систем. Модульная конструкция, инновационные технологии безопасности и возможности расширения дополняются хорошо проработанным дизайном и высокой степенью защиты.
Источник: http://chastotnik.com/
ies-drives.ru
