Сигнал световой ссв 15 2м – Сигнал световой взрывозащищенный с красным стеклом 220В. ССВ-15М Индустрия – купить по низкой цене

Ex – Сигнал световой взрывозащищенный ССВ 15-2М

Подробности
Категория: Взрывозащищённые светильники

Назначение:

Сигнал ССВ 15-2М предназначен для освещения во взрывоопасных зонах помещений всех классов. Сигнал ССВ 15-2М рассчитан для работы в сети переменного тока с номинальным напряжением 127 В и 220 В частотой 50 Гц.
















Источник света:

Лампа Ц220-230-15-1, Ц125-135-15-1.



Исполнение по взрывозащите:

IExdIICT5X



Технические условия:

ТУ 16-91 ИЖЦМ.676116.005ТУ























Устройство:

Металлический корпус, крышка, фланец и корпус светильника ССВ-15-2М выполнены из пресс-материала АГ-4В, линза. Возможна комплектация светильника ССВ 15-2М кабельными вводами.



Климатическое исполнение:

У2, Т2



Установка:

Светильник ССВ 15-2М навертывается на трубу с резьбой 3/4, крепится на панели хомутом. Монтаж светильника ССВ 15-2М производится 3-х жильным кабелем.


Напряжение, В:

220 / 127



Мощность, Вт:

15



Класс защиты:

I



Степень защиты:

обол. огня сигнал IP40 /
ввод. уст. IP54



Цоколь:

Е27/27



Масса, не более, кг:

1,0



Осевая сила света, кд, не менее:

бесцветная – 4,0 желтая – 2,0 зеленая – 0,8 красная – 0,4










Кривая силы света:













 a

 I кд

 0

 6,6

 5

 5,4

 15

 2,5

 25

 1,7

 35

 1,2

 45

 0,8

 55

 0,4

 65

 0,3

 75

 0,2

 85

 0,1

 90

 0,1



Класс светильника по светораспределению:

Р



Тип КСС:

К







www.xn--66-6kcaia8abk1du3a3gxa.xn--p1ai

ССВ-15 сигнал световой взрывозащищенный исполнение В4Д — ТОВ “Альциона електро”

Общие сведения
Сигналы ССВ 15М предназначены для подачи световых сигналов во взрывоопасных зонах всех классов, согласно маркировке по взрывозащите на предприятиях нефтяной, газовой, нефтехимической, химической и других отраслей промышленности.
Температура окружающей среды при эксплуатации: У2 — от -45С до +50С, Т2 — от -10С до +50С.

Конструкция
Конструкция светильника ССВ15М соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99. Корпус выполнен из металла, крышка и ввод из пресс-материала АГ-4В. На крышке расположено защитное стекло-линза.

Условия эксплуатации ССВ-15-2М
Сигнал разрешается эксплуатировать с лампой накаливания мощностью не более 25Вт, напряжением не менее 220В 50Гц.
Источником света является лампа накаливания Ц220-230-15-1.
Тип цоколя — Е27/27

Монтаж ССВ15-2М
Подключение светового сигнала к источнику питания осуществляется при помощи 3-х жильного кабеля. Установка осуществляется путем навертывания на трубу G3/4 и креплением на панели хомутом. Возможно подключение светового сигнала при помощи дополнительного кабельного ввода.

Исполнение по взрывозащите — 1ExdIICT5Х

Технические характеристики

ОбозначениеКлиматическое исполнение и категория размещенияСтепень защитыОсевая сила света, кд, не менее, с линзойГабариты, DxL, ммМасса, кг, не более
бесцветнаяжелтаязеленаякрасная
ССВ-15М исп. В4Д (ССВ-15-2М)У2, Т2оболочка, IP40, ввод IP544,02,00,80,481х2201,0

Чертеж ССВ-15М исп. В4Д ( ССВ-15-2М )



Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.

www.alciona.ho.ua

ССВ-15-2М – сигнал световой | Гортехинвест |

Назначение

Сигнал световой серии ССВ-15-2М предназначен для подачи световых сигналов во взрывоопасных зонах всех классов, согласно маркировке по взрывозащите на предприятиях нефтяной, газовой, нефтехимической, химической и других отраслей промышленности.

Температура окружающей среды при эксплуатации: У2 – от -45ºС до +50ºС, Т2 – от -10ºС до +50ºС.

Конструкция

Конструкция светильника соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99. Корпус выполнен из металла, крышка и ввод из пресс-материала АГ-4В. На крышке расположено защитное стекло-линза.

Источники света

Лампа накаливания Ц220-230-15-1, Ц125-135-15-1.

Монтаж

Подключение светового сигнала к источнику питания осуществляется при помощи 3-х жильного кабеля. Установка осуществляется путем навертывания на трубу G3/4 и креплением на панели хомутом. Возможно подключение светового сигнала при помощи дополнительного кабельного ввода.

Исполнение по взрывозащите – 1ExdIICT5Х

Технические характеристики



ОбозначениеСтепень защитыНапряжение, ВМощность, ВтЛампаЦокольОсевая сила света, кд, не менее, с линзойГабариты, DxL, ммМасса, кг, не более
безцветжелтаязеленаякрасная
ССВ-15-2Моболочка, IP40, ввод IP54~12715ЛНE274,02,00,80,481×2201,0
ССВ-15-2Моболочка, IP40, ввод IP54~22015ЛНE274,02,00,80,481×2201,0

В базовую комплектацию сигнала входит:




– сигнал световой– 1 шт.
– ключ торцевой– 1 шт. (на 6 сигналов и менее)
– ключ накладной– 1 шт. (на 6 сигналов и менее)

Пример записи заказа

а) при базовой комплектации:
Сигнал световой ССВ-15-2М У2 127В желтая

______________________

Смотрите так же:

Светильники серии ПВ-100-2М; Светильники подвесные серий НСП69, РСП69, ЖСП69, ГСП69; Светильники подвесные серии НСП55

www.gortehinvest.com

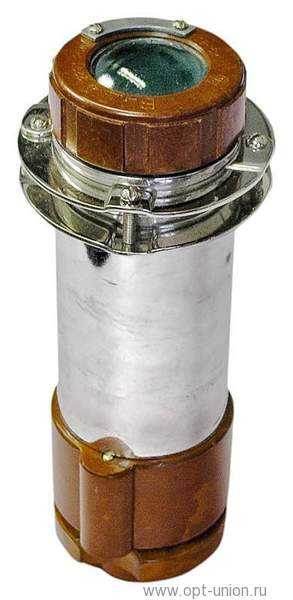

Сигнал световой серии ССВ-15-2М | Ашинский завод светотехники, АО

Сигнал световой серии ССВ-15-2М

ТУ 16-91 ИЖЦМ.676116.005 ТУ

Сигналы предназначены для подачи световых сигналов во взрывоопасных зонах всех классов, согласно маркировке по взрывозащите на предприятиях нефтяной, газовой, нефтехимической, химической и других отраслей промышленности.

Температура окружающей среды при эксплуатации: У2 — от -45°С до +50°С, Т2 — от -10°С до +50°С.

Конструкция светильника соответствует требованиям ГОСТ Р 51330.0 99, ГОСТ Р 51330.1-99. Корпус выполнен из металла, крышка из пресс-материала АГ-4В. На крышке защитное стекло-линза.

ИСТОЧНИКИ СВЕТА

Лампа накаливания Ц220-230-15-1, Ц125-135-15-1

МОНТАЖ

Подключение светового сигнала к источнику питания осуществляется при помощи 3-х жильного кабеля. Установка осуществляется путем навертывания на трубу G3/4 и креплением на панели хомутом. Возможно подключение светового сигнала при помощи дополнительного кабельного ввода

ИСПОЛНЕНИЕ ПО ВЗРЫВОЗАЩИТЕ

1ExdIICT5Х

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение

Климатическое исполнение и категория размещения

Степень защиты

Напряжение, В

Мощность, Вт

Лампа

Цоколь

Осевая сила света, кд, неменее, слинзой

Габариты, DxL, мм

Масса, кг, не более

безцвет.

желтая

зеленая

красная

ССВ-15-2М

У2, Т2

оболочка. IP40

ввод IP54

~127

15

ЛН

Е27

4,0

2,0

0,8

0,4

81х220

1,0

ССВ-15-2М

У2, Т2

оболочка. IP40

ввод IP54

~220

15

ЛН

Е27

4,0

2,0

0,8

0,4

81х220

1,0

В базовую комплектацию сигнала входит:

• сигнал световой – 1 шт.

• ключ торцевой – 1 шт.

(на 6 сигналов и менее)

• ключ накладной – 1 шт.

(на 6 сигналов и менее)

Пример записи заказа:

а) при базовой комплектации:

Сигнал световой ССВ-15-2М У2 127В желтая

www.opt-union.ru

Сигнал световой серии ССВ-15-2М в Аше (Сигнализаторы)

Сигнал
световой серии ССВ-15-2М

ТУ
16-91 ИЖЦМ.676116.005 ТУ

Сигналы
предназначены для подачи световых
сигналов во взрывоопас­ных зонах
всех классов, согласно маркировке
по взрывозащите на предприятиях
нефтя­ной, газовой, нефтехимической,
химической и других отраслей
промышленности.

Температура
окружающей среды при экс­плуатации:
У2 — от -45°С до +50°С, Т2 —
от -10°С до +50°С.

Конструкция
светильника со­ответствует требованиям
ГОСТ Р 51330.0 99, ГОСТ Р 51330.1-99.
Корпус выполнен из ме­талла, крышка
из пресс-материала АГ-4В. На крышке
защитное стекло-линза.

ИСТОЧНИКИ
СВЕТА

Лампа
накаливания Ц220-230-15-1, Ц125-135-15-1

МОНТАЖ

Подключение
светового сигнала к источ­нику
питания осуществляется при помощи 3-х
жильного кабеля. Установка осущест­вляется
путем навертывания на трубу G3/4
и креплением на панели хомутом.
Возможно подключение светового сигнала
при помощи дополнительного кабельного
ввода

ИСПОЛНЕНИЕ
ПО ВЗРЫВОЗАЩИТЕ

1ExdIICT5Х

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ

Обозначение

Климатическое
исполнение и кате­гория размещения

Степень
защиты

Напря­жение,
В

Мощ­ность,
Вт

Лампа

Цоколь

Осевая
сила света, кд, не
менее,
с
линзой

Габариты,
DxL, мм

Масса,
кг, не более

безцвет.

желтая

зеленая

красная

ССВ-15-2М

У2,
Т2

оболочка.
IP40

ввод
IP54

~127

15

ЛН

Е27

4,0

2,0

0,8

0,4

81х220

1,0

ССВ-15-2М

У2,
Т2

оболочка.
IP40

ввод
IP54

~220

15

ЛН

Е27

4,0

2,0

0,8

0,4

81х220

1,0

В
базовую комплектацию сигнала входит:

• сигнал
световой – 1 шт.

• ключ
торцевой – 1 шт.

(на
6 сигналов и менее)

• ключ
накладной – 1 шт.

(на
6 сигналов и менее)

Пример
записи заказа:

а)
при базовой комплектации:

Сигнал
световой ССВ-15-2М У2 127В желтая

bizorg.su

СИГНАЛ СВЕТОВОЙ ВЗРЫВОЗАЩИЩЕННЫЙ типа ССВ-15-2М

Общие сведения

Световой взрывозащищенный сигнал предназначен для сигнализации в
технологических процессах и освещения взрывоопасных зон всех классов
при отсутствии технологической обработки с осколочным дроблением
сырья или продуктов производства согласно действующим “Правилам
устройства электроустановок” (ПУЭ) и другим руководящим документам,
регламентирующим применение взрывозащищенного электрооборудования в
соответствии с маркировкой по взрывозащите.

&nbsp&nbspСигнал рассчитан на работу в сети переменного тока с номинальным
напряжением 127 и 220 В частотой 50 Гц.

&nbsp&nbspСигналы изготовляются для поставок внутри страны и на экспорт в
качестве комплектующих.
ССВ-15-2М:

С – сигнал;

С – световой;

В – взрывозащищенный;

15 – мощность лампы, Вт;

2М – модернизированный.

Условия эксплуатации

Климатическое исполнение У; Т и категория размещения 2 по ГОСТ
15150-69.

&nbsp&nbspНоминальные значения климатических факторов по ГОСТ 15150-69 и
ГОСТ 15543.1 – 89.

&nbsp&nbspТемпература окружающего воздуха не выше 35°С.

&nbsp&nbspГруппа условий эксплуатации в части воздействия механических
факторов М4 по ГОСТ 17516.1-90.

&nbsp&nbspСтепень защиты оболочки, вводных устройств и кабельных вводов
IР54 по ГОСТ 14254-96.

&nbsp&nbspКласс защиты от поражения электрическим током I по ГОСТ
12.2.007.0-75.

&nbsp&nbspТребования техники безопасности по ГОСТ 12. 2.007.0-75, ГОСТ
12.2.007.13-88, ГОСТ 12.2.020-76.

&nbsp&nbspСигнал соответствует требованиям ТУ 16-91 ИЖЦМ.676116.005 ТУ,
ГОСТ 22782.0-81.

Нормативно-технический документ

ТУ 16-91 ИЖЦМ.676116.005 ТУ

Технические характеристики

Номинальное напряжение, В – 127; 220
Частота сети, Гц – 50
Маркировка взрывозащиты по ГОСТ 12.2.020-76 – 1ЕхdIIСТ5Х
Источник света: тип по ТУ 16-88 ИКАФ.675000.001 ТУ – Ц125-135-15-1; Ц220-230-15-1
номинальная мощность, Вт – 15
тип цоколя – Е27/27
Габаритные размеры, DxL, мм, не более – 81×220
Масса, кг, не более – 1
Срок службы, лет, не менее – 5
Гарантийный срок со дня ввода в эксплуатацию (при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации), лет – 1,5

&nbsp&nbspЗначения осевой силы света в зависимости от цвета линзы
приведены в таблице.

&nbsp&nbsp

Табл.

Сигнал состоит из двух корпусов, крышки, фланца.

&nbsp&nbspВ одном корпусе расположена обойма, лампа с патроном,
установленным на основании. В обойме с помощью крышки крепится линза.
Для установки или замены лампы необходимо вывернуть обойму, затем
основание с патроном и ввернуть лампу.

&nbsp&nbspВ другом корпусе находится сальниковое уплотнение, через которое
осуществляется ввод кабеля в клеммную камеру. Для монтажа сигнала
необходимо вывернуть из корпуса специальным ключом три невыпадающих
винта, крепящие фланец и сальниковое уплотнение. Снятый фланец
навертывается на трубу с резьбой 3/4Т и закрепляется стопорным
винтом.

&nbsp&nbspДля присоединения кабеля к сигналу необходимо вывернуть корпус,
отвернуть кольцо и вынуть панель. К контактам панели и винту
заземления подвести три жилы кабеля с наружным диаметром 4 мм и
предварительно надетым сальниковым уплотнением. Затем производится
сборка корпуса с фланцем.

&nbsp&nbspКрепление сигнала на панели производится с помощью двух винтов,
находящихся на хомуте.

&nbsp&nbspВзрывозащищенность сигнала достигается за счет
взрывонепроницаемой оболочки, которая выдерживает давление взрыва и
совместно с элек- трическими средствами защиты исключает передачу
взрыва в окружающую среду. Применяется щелевая взрывозащита.

&nbsp&nbspОбщий вид и габаритные размеры сигнала приведены на рисунке.

Рисунок

&nbsp&nbspОбщий вид и габаритные размеры сигнала:

&nbsp&nbsp1 – линза;

&nbsp&nbsp2 – крышка;

&nbsp&nbsp3 – хомут;

&nbsp&nbsp4, 5 – корпуса;

&nbsp&nbsp6 – фланец

В комплект поставки входят: сигнал, ключ, торцевой ключ – по
1 шт. на 6 сигналов, паспорт – 1 экз. на 6 изделий.


Центр комплектации «СпецТехноРесурс»
Все права защищены.

laborant.ru
