Siemens 808d цена: Токарный станок DMTG CKE6150z/1000 с ЧПУ Siemens 808D — цена, отзывы, характеристики с фото, инструкция, видео

Токарный станок DMTG CKE6150z/1000 с ЧПУ Siemens 808D — цена, отзывы, характеристики с фото, инструкция, видео

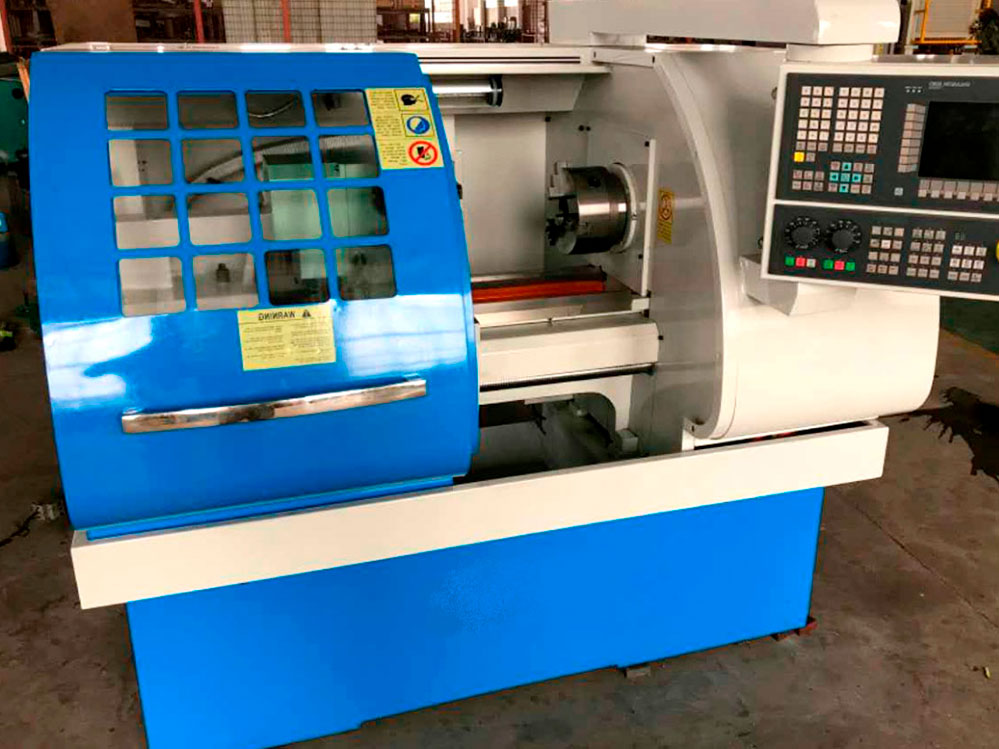

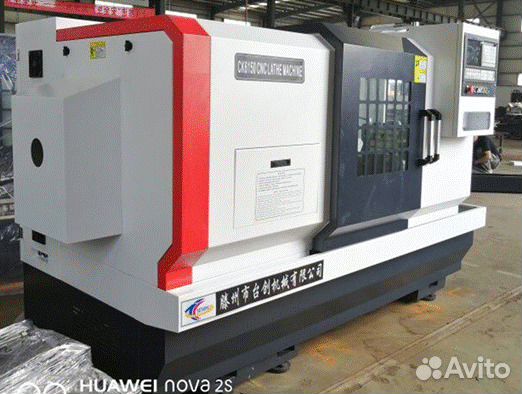

Cтанок токарно-винторезный DMTG CKE6150z/1000 с ЧПУ Siemens 808D предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.

Лидером продаж на территории России является именно модель CKE6150. Эффективность работы, цену и качество данного станка по настоящему оценили целый ряд крупных государственных предприятий и малые частные предприятия, занимающихся металлообработкой. Токарные станки с ЧПУ CKE6150z поставляются в Россию под брэндом «DMTG» (Китай) уже более 10 лет.

Станок с программным управлением сочетает в себе возможности выполнения токарной обработки с высоким качеством и повторяемостью, с простотой использования и наладки. На станке по управляющей программе и вручную можно выполнять разнообразную прямолинейную и криволинейную токарную обработку: проточку, нарезание резьбы (резцом, резьбонарезной пластиной, метчиком), расточку и т.

д.

Для механизации процесса зажима заготовок при серийной обработке однотипных деталей возможна установки опции – гидроцилиндра с полым гидравлическим патроном Autostrong (Тайвань), гидравлической пиноли задней бабки и податчика прутка. Обработка точением в патроне и в центрах позволяет реализовать выпуск деталей типа крышек, фланцев (включая работу патрона на «разжим»), стаканов, втулок, валов, коротких осей, и т.д., возможна обработка внутренних поверхностей с использованием центрового инструмента в резцедержке или пиноли задней бабки.

Токарный станок управляется современной системой ЧПУ производства компании фанук (Япония). Пульт управления расположен на передвижном шасси, с возможностью поворота на 90 градусов, перемещение независимо от защитных дверей зоны резания. Кроме системы управления, сервоприводов и пульта управления, на станке установлены настраиваемая система импульсной смазки направляющих и ШВП, освещение зоны резания, электромагнитный тормоз электродвигателя шпинделя, прилагается набор ключей и инструмента для эксплуатации станка.

Все руководства по эксплуатации и обслуживанию станка и его узлов предоставляется на русском языке.

В зависимости от РМЦ токарные станки делятся на четыре группы по максимальной длине обработки: 750, 1000, 1500 и максимальная длинна станков данного размерного ряда 2000 мм.

Материал обрабатываемых заготовок: цветные металлы, легкие сплавы, различные виды стали, чугун.

Данные станки сочетают высокую скоростью резания на третьем диапазоне и высокий крутящий момент на первом диапазоне, точность позиционирования обеспечивается подшипниками NSK и ШВП класса C3. Интуитивный интерфейс управления и исключительную надёжность за счёт применения качественных комплектующих и добротной сборки позволяют быстро проводить обучение операторов и приступать к выпуску продукции. Гарантия на оборудования составляет 12 месяцев после сдачи горизонтального токарного станка на территории заказчика. Пусконаладочные работы осуществляются нашими специалистами в кратчайшие сроки.

Особенности конструкции

• Производитель: Dalian Machine Tool Group, Китай
• Станина чугунная, цельнолитая, обеспечивает надежную опору для всех подвижных частей станка.


• Две основные направляющие имеют “V” образный профиль и третья направляющая – плоская, направляющая скольжения, которая придает суппорту дополнительную опору, что несомненно увеличивает точностные показатели станка. Все направляющие имеют закалочный слой (индукционный метод закалки) глубиной не менее 2 мм.
• Станок стандартно комплектуется револьверной головой на 6 инструментов с горизонтальной осью вращения, хвостовик сечением 25х25 мм, такая револьверная голова используется при изготовлении более сложных деталей, которые требуют большого количества инструмента. Так же на торец револьверной головы можно установить резцовые блоки под расточной инструмент сечением 16, 20, 22, 25 мм и 25х25 мм.


• Опционально устанавливается четырёх позиционная автоматическая резцедержка с вертикальной осью вращения под хвостовик сечением 25х25 мм, имеет жесткую конструкцию и применяется при силовом резании.
• Механика передняя бабки дает возможность работы в трех скоростных режимах при максимально одинаковом моменте вращения. Полый шпиндель позволяет точить детали из цельного прутка не нарезая из него заготовки в размер, что сокращает общее рабочее время. Зона обработки. Зона обработки имеет удобные большие двери, которые обеспечивают загрузку, как сверху – кран-балкой (тяжелых заготовок), так и спереди – непосредственно самим токарем.
Станция автоматической смазки.
• Станция смазки объёмом 2 литра автоматически смазывать все подвижные части станка, токарю необходимо только следить за уровнем масла!
• Станок оснащен приводами по осям X и Z, а так же системой ЧПУ – Фанук. Данная систем производства Японии позволят максимально эффективно использовать станок при изготовлении широкой гаммы деталей.
• Податчик прутка позволяет автоматизировать обработку деталей из пруткового материала(за доп. плату)

Характеристики	CKE6150z/1000
Макс. диаметр изделия типа диск, мм	500
Макс. диаметр обработки тел типа вал	280
РМЦ, мм	1000
Оси
Максимальное перемещение оси Х, мм	280
Макс перемещение по оси Z, мм	685, 935, 1435, 1935
Быстрые перемещения по оси Z, мм/мин	6000
Быстрые перемещения по оси Х, мм/мин	4000
Рабочая подача, мм/мин	0.01 ~ 3000
Диаметр ШВП/шаг ось Z, мм	40/6
Диаметр ШВП/шаг ось Х, мм	20/4
Момент на оси X, Нм	15
Момент на оси Z, Нм	20
Тип и мощность сервопривода по оси X	fanuc 1,2кВт
Тип и мощность сервопривода по оси Z	fanuc 1,2кВт
Тип направляющих Х	ласточкин хвост
Тип направляющих Z	V образные
Точность позиционирования по осям X/Z, мм	±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003
Угол наклона станины, град	0
Ширина направляющих, мм	400
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм	250
Диапазон скоростей шпинделя, об/мин	7 ~ 2200
Диаметр отверстия шпинделя, мм	82
Максимальный диаметр прутка, мм	80
Торец шпинделя	D8
Внутренний диаметр подшипника шпинделя	120
Мощность э/д шпинделя (продолжительно), кВт	7,5
Мощность э/д шпинделя (30 минут), кВт	7,5
Момент на шпинделе (продолжительно), Нм	1300
Момент на шпинделе (30 минут), Нм	1300
Тип привода шпинделя	частотный преобразователь
Тип э/д шпинделя	асинхронный э/д
Противошпиндель
Диапазон скоростей шпинделя 2, об/мин	—
Размер патрона 2, мм	—
Конус шпинделя2	—
Мощность шпинделя 2, продолжительно, кВт	—
Мощность шпинделя 2, (30минут), кВт	—
Момент на шпинделе2, продолжительно, Нм	—
Момент на шпинделе2 (30 минут), Нм	—
Резцедержка
Число интструментов, шт	4,6,8
Тип резцедержки	э/мех
Размер хвостовика режущего инструмента, мм	25х25 (6 поз), 20х20(8 поз)
Время смены инструмента – верт. револьверная головка,с	3
Время смены инструмента – гориз. револьверная головка, с	3
Точность позиционирования револьверной головки, мм	0,008
Мощность э/д приводного инстумента, кВт	—
Обороты приводного инструмента, об/мин	—
Задняя бабка
Перемещение задней бабки, мм	до патрона
Выдвижение пиноли задней бабки, мм	150
Диаметр пиноли, мм	75
Конус пиноли гидравлической задней бабки, №	Морзе 5
Конус пиноли механической задней бабки, №	Морзе 5
Прочее
Потребляемая мощность, кВА	24
Система ЧПУ	Siemens 808D
Наличие транспортера стружки	—
Емкость бака СОЖ, л	35
Емкость гидростанции, л	80
Вес нетто, кг	2550, 2600, 2700, 2800
Вес брутто, кг	3150, 3300, 3450, 3600
Габаритные размеры, мм	2577х1749х1620 (рмц 750)
Макс. вес заготовки	300

Стандартная комплектация

• Автоматическая система смазки направляющих и ШВП

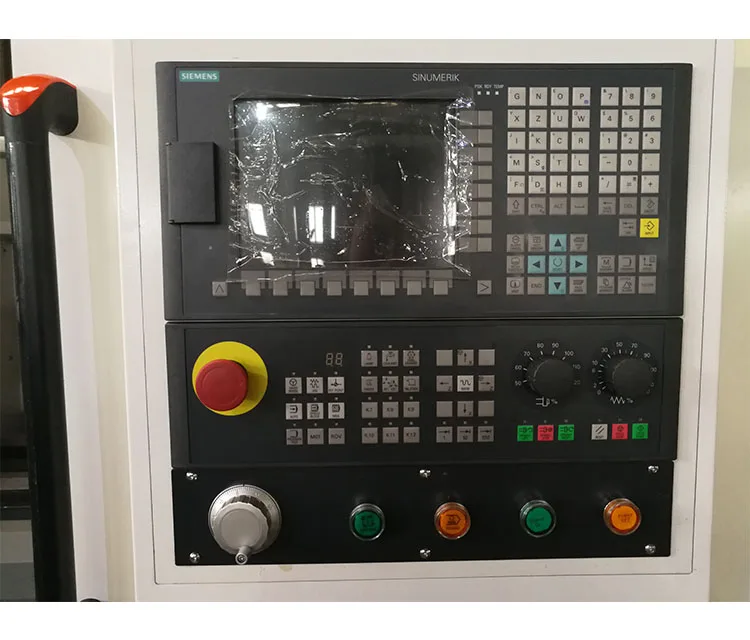

• ЧПУ Siemens 808D
• 6 позиционная револьверная головка, хвостовик 25х25
• Сервопривода Fanuc
• Освещение рабочей зоны
• 3-х кулачковый патрон
• Набор ключей и инструмента для обслуживания станка
• Неподвижный центр
• Система подачи СОЖ
• Документация на русском языке

Комплектация за доп. плату:

• Гидростанция
• Гидравлический патрон
• Гидравлическая пиноль задней бабки
• Режущий инструмент, пластинки, приспособления
• 4-х позиционная резцедержка, хвостовик 25х25
• Подвижный люнет
• анкерные болты/виброопоры
• Неподвижный люнет

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о DMTG CKE6150z/1000 Siemens 808D:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

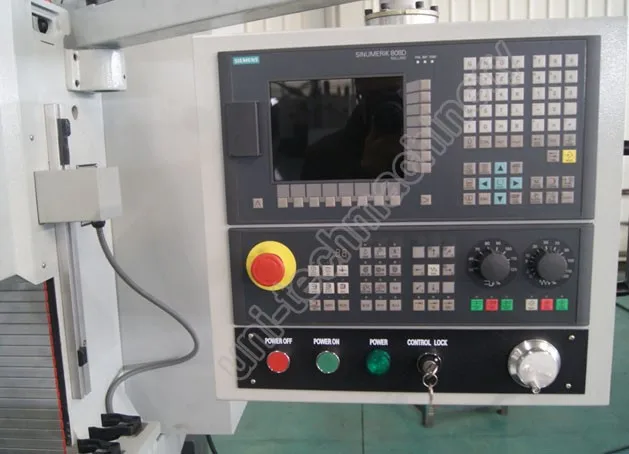

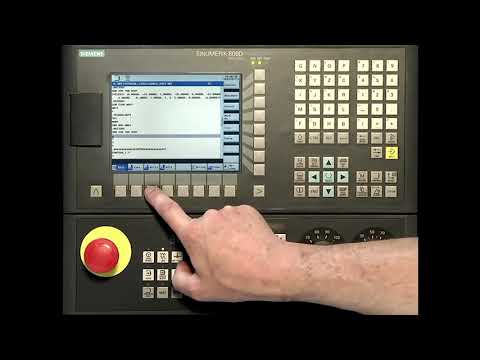

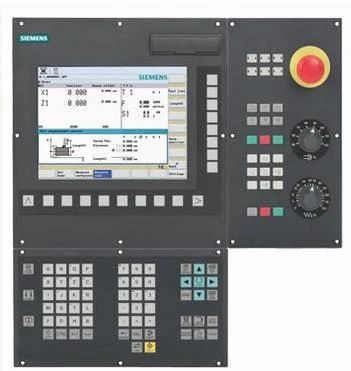

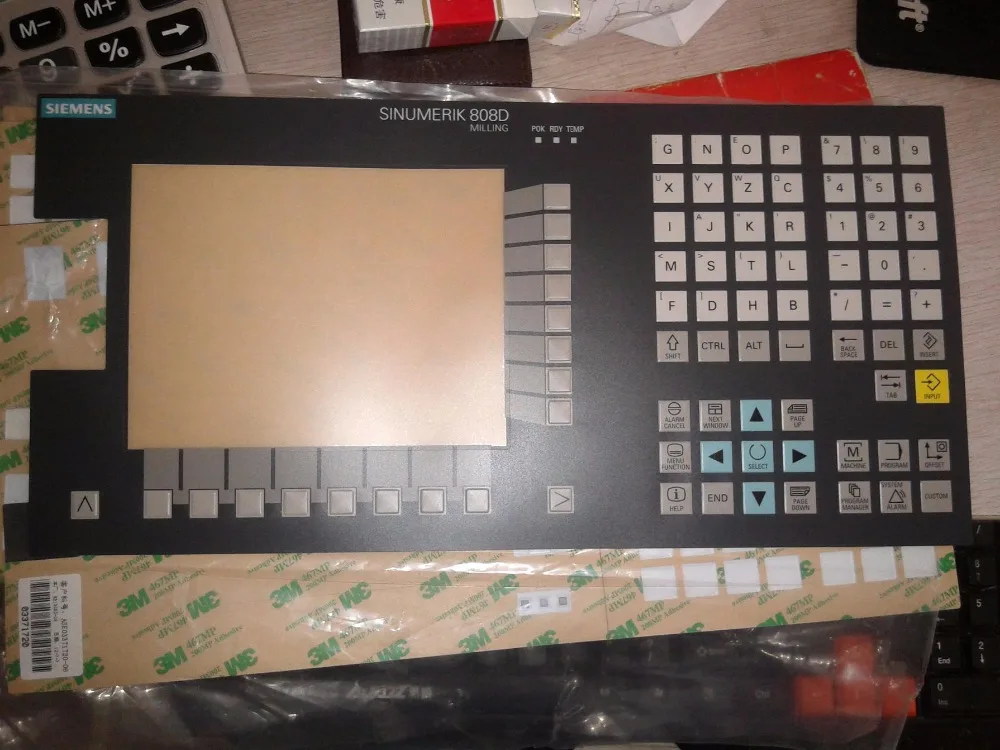

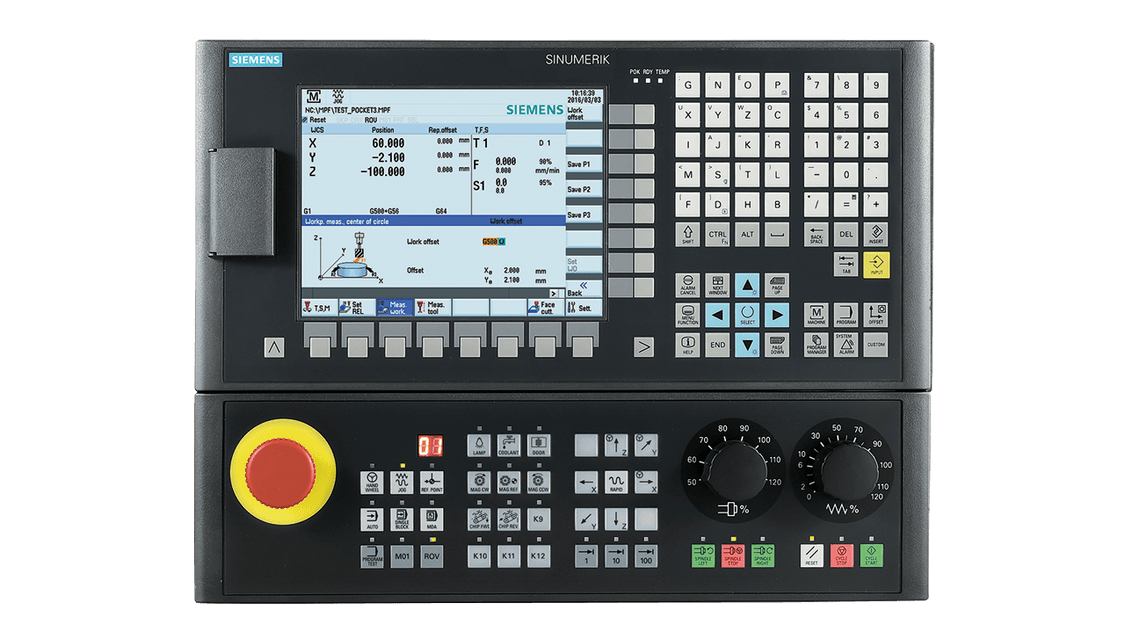

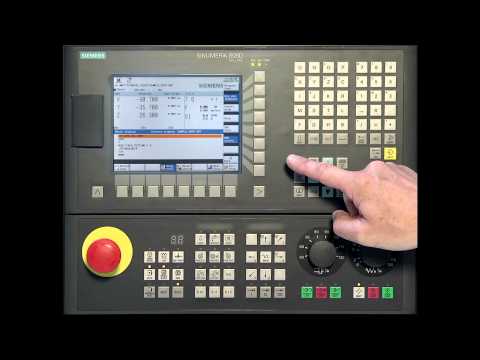

SINUMERIK 808D Фрезерное исполнение — Инженерное Бюро Авиган

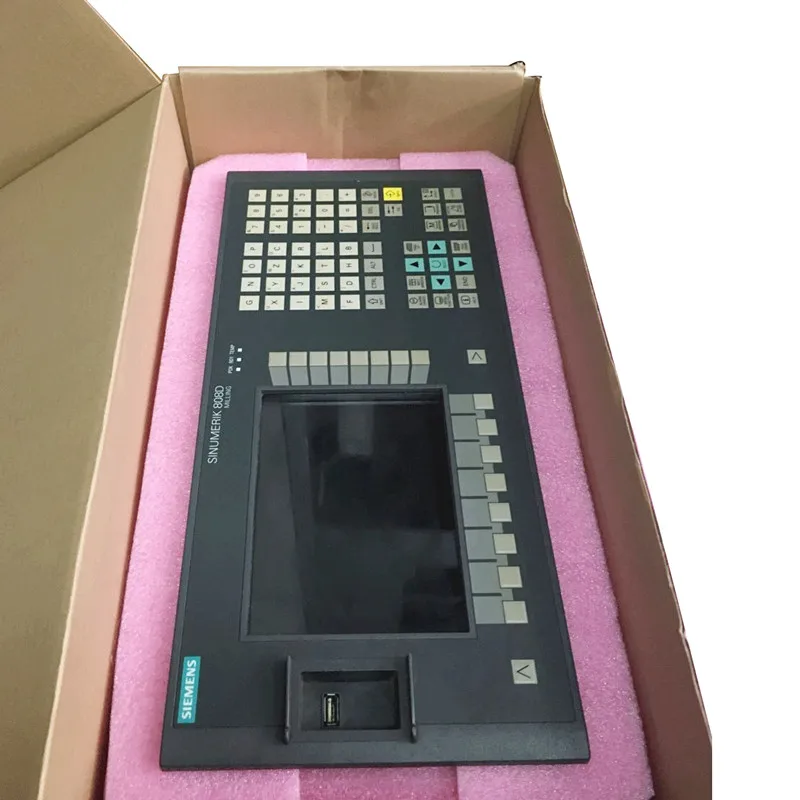

SINUMERIK 808D Фрезерное исполнение

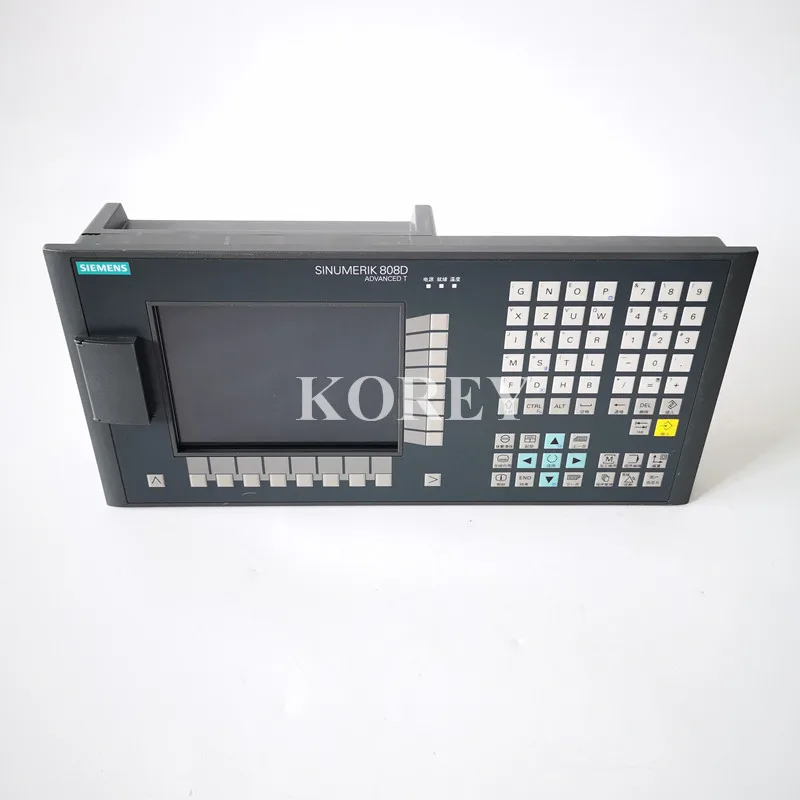

SINUMERIK 808D Milling PPU 141.1 горизонтальное исполнение

SINUMERIK 808 D Milling  является однопанельной  ЧПУ, специально разработанной для использования в современных стандартных фрезерных станках.



Особенности

SINUMERIK 808D Фрезерное исполнение

• Компактная, прочная и удобная в уходе панель управления ЧПУ со специализированной системой программного обеспечения для фрезерной  технологии
• Удобное крепление без сверления отверстий в пульте
• Минимум усилий при вводе в эксплуатацию  благодаря plug and play технологии соединения через USB интерфейс
• Максимальная производительность и точность благодаря возможности самых современных УЧПУ
• SINUMERIK startGUIDE 808 D: изучение, исследование и простота самых современных методов УЧПУ одним нажатием кнопки
• SINUMERIK Operate BASIC:  максимум удобства для  оператора, аналогично SINUMERIK 828 D и SINUMERIK 840 D sl
• SINUMERIK programGUIDE BASIC: широкий спектр технологических циклов для фрезерной  обработки  и сверления  с графикой входных экранов
• SINUMERIK MDynamics: идеально подготовлены для прессформ & штамп приложений
• Легкая передача данных  через USB-stick



Функции

SINUMERIK 808D Фрезерное исполнение

• Защита IP65 для передней панели УЧПУ и машинной панели оператора
• Интегрированная в УЧПУ клавиатура с механическими клавишами
• Раскладка английская или упрощенная китайская
• 7. 5” цветной LCD дисплей
• USB интерфейс пользователя на передней панели оператора
• Импульс/направление интерфейс для приводов подач
• Аналоговый  ± 10 V интерфейс для привода шпинделя
• Хранение данных с батареей (> 3 лет)
• Конфигурация УЧПУ для токарной технологии
• 1 машинный канал/группа
• До 4 осей/шпинделей
• Графически поддерживаемое программирование SINUMERIK CNC и стандартные ISO-коды с поддержкой циклов
• Графическая симуляция обработки
• Встроенный рассчет контура
• Встроенный PLC основаный на SIMATIC S7-200 командах с програмированием ladder logic
• Встроенная/распределенная концепция  PLC входов/выходов с 72 цифровыми входами и 48 цифровыми выходами
• Опции УЧПУ по лицензии
• Конфигурируемые экраны пользователя
• Встроенный планировщик обслуживания для задач оборудования
• Неисправности будут устранены в течение 24 месяцев после второго Ввода в эксплуатацию/регистрации для всех компонентов системы в соответствии с описанием контракта службы ремонта.



Интеграция

SINUMERIK 808D Фрезерное исполнение

Следующие компоненты могут быть подсоединены к SINUMERIK 808D Milling:

• До  2 электронных маховиков
• 1 цифровой датчик измерения инструмента
• До  72 цифровых PLC входов и 48 цифровых PLC выходов
• 1 TTL прямой датчик шпинделя
• Панель оператора SINUMERIK 808D MCP через USB интерфейс
• Приводная система SINAMICS V60 для приводов подач
• SINAMICS G120 приводная система или другая для привода шпинделя через ± 10 В аналоговый выход
• PC через  RS232C интерфейс

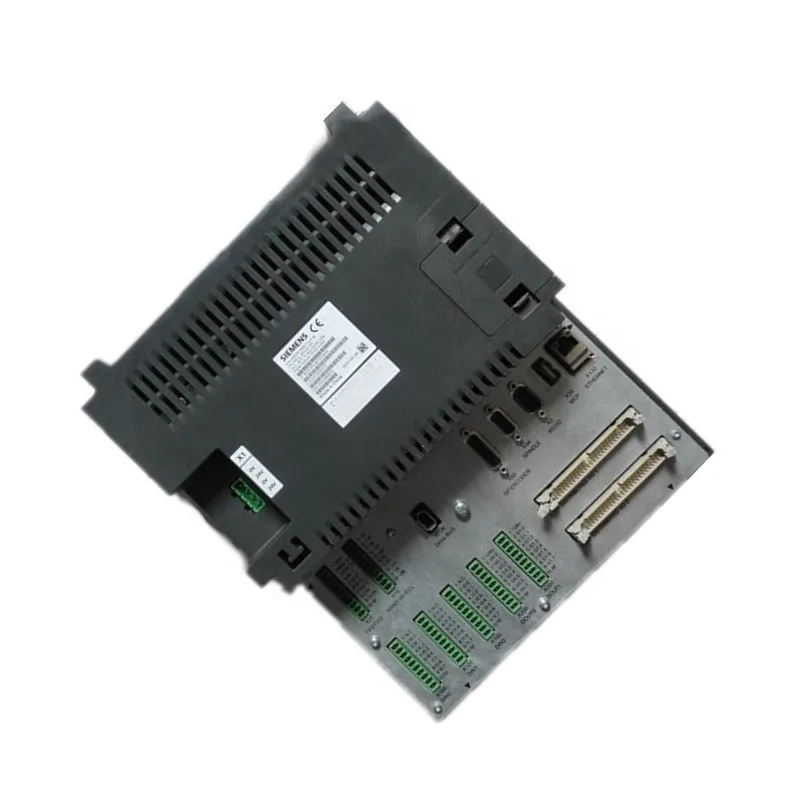

Обзор соединений для SINUMERIK 808D Turning/SINUMERIK 808D Milling PPU 141.1



	Штекер
	Разъём
	Распределенные концы
	Кабель не включен в состав поставки. Необходимо закупать отдельно.





Технические данные

SINUMERIK 808D Фрезерное исполнение

Наименование изделия	SINUMERIK 808D Milling PPU 141.1 горизонтальное исполнение
	6FC5370-1AM00-0.A0
Входное напряжение	24 В DC + 20 %/- 15 %
Потребляемая мощность, макс.	50 Вт
Время буферизации	3 мсек (20 мсек с SITOP smart)
Степень защиты по  EN 60529 (IEC 60529)
Панель оператора спереди, с закрытой крышкой	IP65
PPU, сзади	IP20
Относительная влажность
Хранение	5 … 95 % при 25 °C
Транспортировка	5 … 95 % при 25 °C
Работа	5 … 90 % при 25 °C (без конденсата)
Температура окружающей среды
Хранение	-20 … +60 °C
Транспортировка	-20 … +60 °C
Работа
Спереди	0 . .. 45 °C
Сзади	0 … 50 °C
Размеры
Ширрина	420 мм
Высота	200 мм
Глубина	104 мм
Размер окна
Ширина	406 мм
Высота	186 мм
Допуск	+1 мм
Вес, прибл.	3.06 кг
Разрешение, согласно с	CE





Чертеж

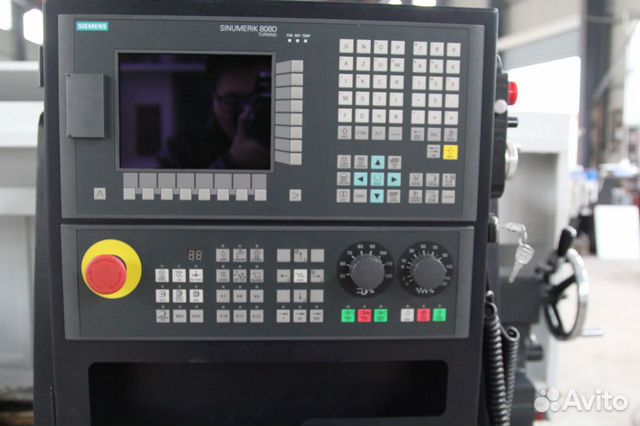

SINUMERIK 808D Токарное исполнение

SINUMERIK 808D Turning/Milling PPU 141.1 горизонтальное исполнение



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки — звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6FC5370-1AM00-0AA0	712	SINUMERIK 808D ФРЕЗЕРНЫЙ PPU 141.1 ГОРИЗОНТАЛЬНЫЙ С АКТУАЛЬНОЙ ВЕРСИЕЙ ПО АНГЛИЙСКИЙ ЯЗЫК	2291. 94
6FC5811-0CY00-0YA8	712	SINUMERIK 808D T/M TOOLBOX; ЭКСПОРТНАЯ ВЕРСИЯ ПО АКТУАЛЬНАЯ НА DVD	130.97



Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки — звоните или присылайте заявки

Заказной номер

PG

Описание продукта

Цена

Sinumerik в Украине. Цены на Sinumerik на Prom.ua

Siemens SINUMERIK handheld terminal HT 8, 6FC5403-0AA20-0AA0

Под заказ

Доставка по Украине

52 196.30 грн

Купить

DEST System

Siemens SINUMERIK 802Dsl MACHINE CONTROL PANEL VERTICAL; 6FC5603-0AD00-0AA2

Под заказ

Доставка по Украине

30 446 грн

Купить

DEST System

Панель оператора Siemens SINUMERIK OP 012 6FC5203-0AF02-0AA1

Под заказ

Доставка по Украине

34 600 грн

Купить

ТОВ «Енерго-спецмаш»

Плата Siemens 6FX1121-3BA01

Доставка по Украине

Цену уточняйте

ООО «ИНСПРОМ»

Плата Siemens 6FX1138-6BL01

Доставка по Украине

Цену уточняйте

ООО «ИНСПРОМ»

Плата Siemens 6FX1131-5BA01

Доставка по Украине

Цену уточняйте

ООО «ИНСПРОМ»

Плата Siemens 6FX1128-1BB00

Доставка по Украине

Цену уточняйте

ООО «ИНСПРОМ»

Плата Siemens 6FX1126-7BA01

Доставка по Украине

Цену уточняйте

ООО «ИНСПРОМ»

Панель оператора Siemens 6AV2123-2MB03-0AX0

Под заказ

Доставка по Украине

34 600 грн

Купить

ТОВ «Енерго-спецмаш»

Панель управления Siemens SIMOVERT 6SE7090-0XX84-2FK0

Доставка по Украине

8 650 грн

Купить

ТОВ «Енерго-спецмаш»

14030-10 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

29 354 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14030-11 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

30 775 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14080-11 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

32 724 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14010-10 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

27 405 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14050-11 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

31 912 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

Смотрите также

14050-10 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

30 491 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14080-10 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

31 303 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

14010-11 цифровой привод постоянного тока (движение подач) для SINUMERIK 808D

Под заказ

Доставка по Украине

28 826 грн

Купить

Станкоресурс — комплектные решения для станков с УЧПУ

Клавиатура/Сенсорное стекло/Touch screen Siemens TERMINAL HT 8 6FC5403-0AA20-0AA1

Доставка по Украине

от 3 741. 79 грн

Купить

ООО «Е-Трейд Автоматизация»

VMC 625 — Siemens Sinumerik 808D Advanced 15 Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

2 279 511 грн

Смотреть

Станмастер

VMC 625 — Siemens Sinumerik 808D Advanced Вертикально фрезерный обрабатывающий центр с ЧПУ Bernardo

Недоступен

1 829 830 грн

Смотреть

PSTech™ Ukraine | ПСТ Украина

VMC 625 — Siemens Sinumerik 808D Advanced Вертикальный обрабатывающий центр с ЧПУ Bernardo

Недоступен

Цену уточняйте

Смотреть

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Токарный станок по металлу с ЧПУ OptiTurn L 34HS Sinumerik 808D Advanced

Недоступен

1 415 228 грн

Смотреть

«РЕЙСМУС» — Купить в интернет магазине деревообрабатывающего оборудования

VMC 625 — Siemens Sinumerik 808D Advanced Вертикальный обрабатывающий центр с ЧПУ Bernardo

Недоступен

2 378 779 грн

Смотреть

Станмастер

VMC 940 — Siemens Sinumerik 808D Advanced Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

Цену уточняйте

Смотреть

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

VMC 940 — Siemens Sinumerik 808D Advanced Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

2 765 376 грн

Смотреть

Станмастер

VMC 625 — Siemens Sinumerik 808D Advanced 15 Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

Цену уточняйте

Смотреть

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

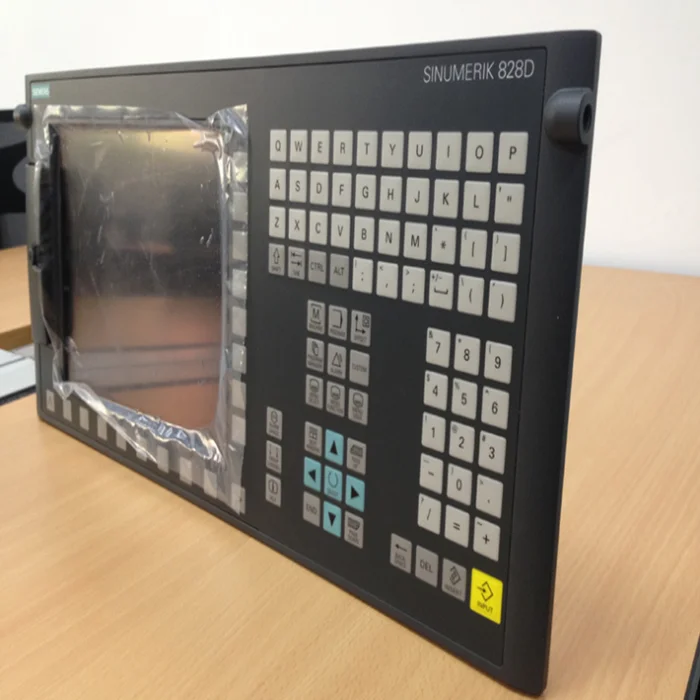

VMC 1160 — Siemens Sinumerik 828D Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

Цену уточняйте

Смотреть

Станмастер

VMC 1160 — Siemens Sinumerik 828D Вертикально фрезерный обрабатывающий центр Bernardo

Недоступен

Цену уточняйте

Смотреть

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

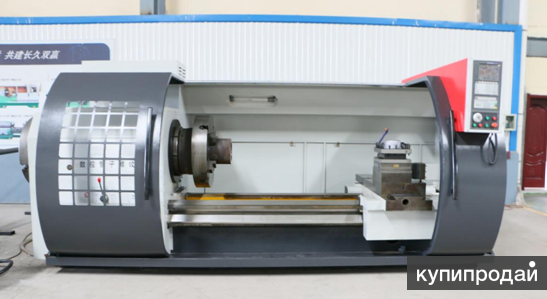

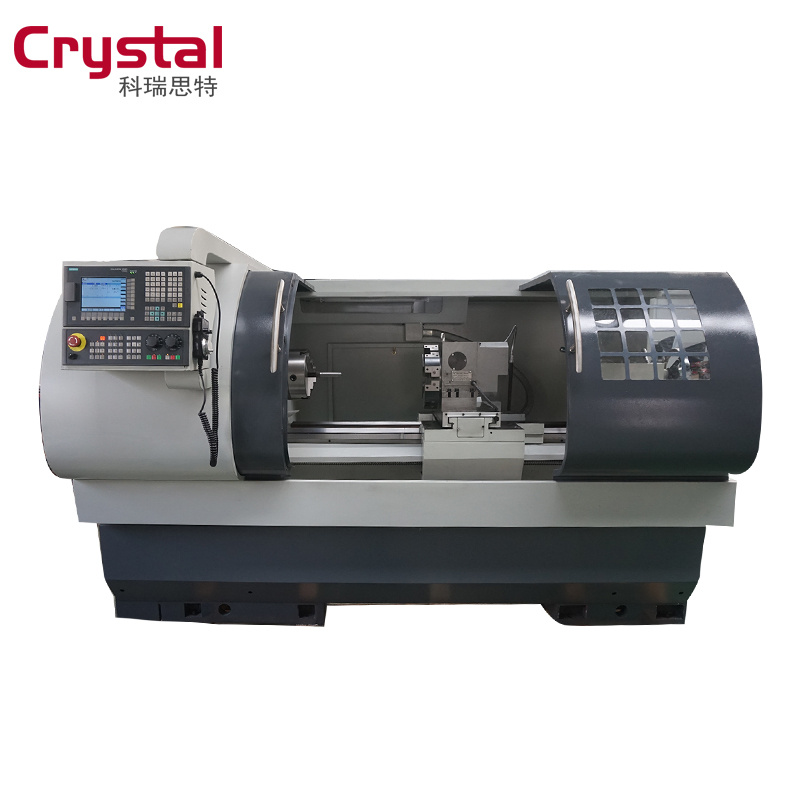

Токарный станок с ЧПУ CKE6150/1500 с ЧПУ Siemens 808D

Станок модели CKE6150 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией Shandong Weida Heavy Industries Co. ,Ltd. Является аналогом токарного станка с ЧПУ 16К20Ф3.

Особенности CKE6150

• Cтанина состоящая из 2-х цельнолитых частей (верхней и нижней) , обеспечивает максимальную жёсткость. Многие производители аналогичных станков применяю 3-х компонентную станину (станина и 2 тумбы), которая отличается меньшей жёсткостью.
• Расстояние между направляющими 400 мм, в отличии от большинства аналогов.
• Серводвигатель главного привода 7,5/11 кВт, в отличии от большинства аналогов, оснащённых асинхронными двигателями.
• Прямой привод ШВП от двигателя через муфту (отсутствие ременной передачи).

Характеристика	Значение
Макс. диаметр обработки над станиной	500 мм
Макс. диаметр обработки над суппортом	290 мм
Максимальная длина обработки в 3-х кулачковом патроне	850 (730*)
Расстояние между центрами 3-х кулачковый /цанговый патрон	1500
Ширина станины	400 мм
Тип шпинделя	А2-8
Частота вращения шпинделя (Бесступенчатое регулирование)	150-2000 мин-1
Тип 3-х кулачкового патрона	К11/250
Максимальная скорость перемещения по поперечной оси Х	6 м/мин
Максимальная скорость перемещения по продольной оси Z	8 м/мин
Точность позиционирования по оси Х	0,01 мм
Точность позиционирования по оси Z	0,01 мм
Точность повторного позиционирования по оси Х	0,008 мм
Точность повторного позиционирования по оси Z	0,008 мм
Количество инструментов	4 (6 или 8 опция) шт.
Сечение инструмента в резцедержателе	25х25 мм
Диаметр осевого инструмента в резцедержателе	25 мм
Диаметр пиноли задней бабки	75 мм
Конус задней бабки	5 MT No.
Ход пиноли задней бабки	150 мм
Тип главного двигателя	серводвигатель
Мощность главного двигателя	7,5/11 кВт
Крутящий момент двигателя подачи по оси Х	7,5 Нм
Крутящий момент двигателя подачи по оси Z	10 Нм
Тип двигателя насоса охлаждения	AYB-25
Мощность двигателя насоса охлаждения	90 Вт
Производительность насоса охлаждения	25 л/мин
Вес CKE6150/1500 станка	2750 кг
Габариты (LxWxH) РМЦ 1. 5м.	3000x1700x1800 мм

*- Длина обработки уменьшается в случае установки шести или восьми позиционного резцедержателя.

Стандартная комплектация CKE6150x1500

• ЧПУ Siemens 808D
• задняя бабка
• 4-х позиционный резцедержатель
• освещение рабочей зоны
• задний вращающийся центр
• сервопривод главного движения 11/15 кВт
• бесступенчатое регулирование частоты вращения

Доп. комплектация

• Система ЧПУ Fanuc oi TF — $6 495
• 6-ти позиционный резцедержатель — $700
• 8-ми позиционный резцедержатель — $1 948
• Подвижный люнет (на сухарях и с роликовыми опорами) — $260
• Неподвижный люнет (на сухарях и с роликовыми опорами) — $260
• Сервопривод главного движения 11/15 кВт. — $1 170
• 4-кулачковый механический патрон Ø 250 мм — $260
• Гидравлический патрон Ø250 мм. с отверстием и гидростанция — $3 117
• Гидравлический патрон Ø250 мм. глухой и гидростанция — $3 143
• Комплект для измерения инструмента Renishaw HPPA — $5 196
• Гидравлическая задняя бабка (без гидростанции) — $520
• Гидравлический податчик прутка Ø42 — $3 117
• Автоподатчик прутка с сервоприводом Advantage 65L (Тайвань) — $8 573
• Система автоматического открывания дверей. — $390
• Робот манипулятор — По согласованию
• Дополнительный комплект сырых кулачков для мех. патрона — $260
• Дополнительный комплект закалённых кулачков для мех. патрона — $312
• Дополнительный комплект сырых кулачков для гидро. патрона — $546
• Дополнительный комплект закалённых кулачков для гидро. патрона — $779
• Осевой инструментальный блок круглого сечения — $104
• Осевой инструментальный блок прямоугольного сечения — $104

ТС16А20Ф3 токарный станок с ЧПУ Siemens, цена в Перми, Березниках, Соликамске, Чайковском

• Подробное описание
• Характеристики

Простой и надежный станок для начала бизнеса в металлообработке.

Цельнолитое основание, широкая станина, бесступенчатое регулирование скорости вращения, шпиндель 7.5 кВт, резец 25х25

1. Siemens 808D и сервопривода по осям
2. стальной патрон
3. 6 поз РГ 25х25
4. задняя бабка с механической пинолью
5. полностью закрытая зона резания
6. система подачи СОЖ в зону резания
7. Комплект ключей и инструмента
8. Паспорт на русском языке

Опции: люнет неподвижный 30~145 мм

ТС16А20Ф3
Макс. диаметр изделия над станиной, мм	400
Макс. диаметр изделия типа диск, мм	340
Макс. диаметр обработки изделия типа вал, мм	210
РМЦ, мм	750
Макс. вес заготовки, кг	170
Оси
Максимальное перемещение оси Х, мм	235
Макс перемещение по оси Z, мм	750
Быстрые перемещения по оси Х, мм/мин	6000
Быстрые перемещения по оси Z, мм/мин	9000
Рабочая подача, мм/мин	0,01-4000
Диаметр ШВП/шаг ось Х, мм	20/4
Диаметр ШВП/шаг ось Z, мм	40/6
Тип мотора и мощность по оси X, кВт	серво 1,5 кВт
Тип мотора и мощность по оси Z, кВт	серво 1,5 кВт
Тип направляющих Х	ласточкин хвост
Тип направляющих Z	V образные
Точность позиционирования по осям X/Z, мм	±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003
Угол наклона станины, град	0
Ширина направляющих, мм	340
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм	200
Диапазон скоростей шпинделя, об/мин	20~2050
Диаметр отверстия шпинделя, мм	53
Максимальный диаметр прутка, мм	51
Торец шпинделя	C6 (ГОСТ 12593)
Конус отверстия шпинделя	Морзе 6
Внутренний диаметр подшипника шпинделя	90
Момент на шпинделе (30 минут), Нм	48
Момент на шпинделе (продолжительно), Нм	48
Мощность э/д шпинделя (30 минут), кВт	7,5
Мощность э/д шпинделя (продолжительно), кВт	7,5
Тип э/д шпинделя	асинхронный э/д
Резцедержка
Число инструментов, шт	6
Тип резцедержки	э/мех
Размер хвостовика режущего инструмента, мм	25×25
Время смены инструмента – верт. револьверная головка, с	—
Время смены инструмента – гориз. револьверная головка, с	3
Точность позиционирования револьверной головки, мм	0,008
Мощность э/д приводного инструмента, кВт	—
Обороты приводного инструмента, об/мин	—
Задняя бабка
Перемещение задней бабки, мм	до патрона/люнета
Выдвижение пиноли задней бабки, мм	130
Диаметр пиноли, мм	60
Конус пиноли гидравлической задней бабки, №	—
Конус пиноли механической задней бабки, №	Морзе 4
Прочее
Потребляемая мощность, кВА	11
Система ЧПУ	Siemens 808D
Наличие транспортера стружки	нет
Емкость бака СОЖ, л	38
Емкость гидростанции, л	нет
Вес нетто, кг	1800
Вес брутто, кг	1900
Габаритные размеры, ДхШхВ мм	2220х1150х1500
Габаритные размеры упаковки, ДхШхВ мм	2220х1350х1500

характеристики, фото и отзывы покупателей

564 234 ₽Перейти в магазин

Товар больше не продаётся, посмотрите похожие

Ссылка скопирована, поделитесь ею

Или отправьте через соцсети

Данный товар больше не продаётся, но есть аналогичные и похожие

Цена выросла на 21.

8т ₽Дороже средней, незначительно

Надёжность продавца неизвестна

WMTCNC Official Store

• У продавца недостаточно выполненных заказов и отзывов, чтобы оценить его надёжность

Цены у других продавцов от 1693.83 ₽

1 694 – 2 491 ₽

Токарный станок мини токарный станок с ЧПУ фрезерный станок DIY деревообрабатывающий токарный станок шлифовальный и полировальный сверлильный инструмент

0оценок

0заказов

Надежность – 9%

Продавец Lover Sexland Store

В магазинПерейти в магазин

2 566 – 4 806 ₽

Токарный мини-станок, мини-токарный станок, фрезерный станок с ЧПУ, для самостоятельной обработки дерева, токарный станок, инструмент для шлифовки и полировки

2оценки

1заказ

Надежность – 43%

Продавец Shop4474151 Store

В магазинПерейти в магазин

2 178 – 2 670 ₽

Токарный станок мини механический станок Torno фрезерный станок с ЧПУ DIY деревообрабатывающий токарный станок шлифовальный и полировальный сверлильный инструмент

0оценок

0заказов

Надежность – 89%

Продавец Welcome Tools Store

В магазинПерейти в магазин

Найдено 43 похожих товаров

-3

%

27 774 ₽

Мини токарный станок металлический 7 "x 14" 550 вт мини токарный станок с чпу переменная скорость 50-2500prm

1

1

Надёжность продавца 8%

-0. 5

%

359 743 ₽

Ck0618 маленький токарный станок с чпу микро diy автоматический чпу металлическая модель обработки мини высокоточный токарный станок обрабатывающий центр

0

0

Надёжность продавца 15%

2 758 ₽

Dc 24v 80w мини токарный станок, полировальный станок с чпу для обработки стола, деревообработки, дерева, diy инструмент, токарный станок, стандартный набор

0

0

Надёжность продавца 89%

-3

%

2 959 ₽

Dc12-24v 150 вт мини токарный станок деревообрабатывающий фрезерный станок с diy токарный станок для стандартный комплект токарный станок по дереву стандартный

0

0

Надёжность продавца 55%

-3

%

40 369 – 41 146 ₽

Токарный мини-станок, 550 вт, 7×14 дюймов, металлический, высокоточный настольный станок, токарный станок с переменной скоростью, фрезерный станок с металлический токарный инструмент

0

0

Надёжность продавца 9%

4 731 ₽

80 вт мини токарный станок с чпу инструменты diy деревообрабатывающий токарный станок фрезерные станки шлифовальный полировальный бисер набор вращающихся инструментов

0

0

Надёжность продавца 56%

-8

%

Неполные данные

95 641 ₽

Ct2140 мелкая бытовая мини токарные станки настольный токарный станок с чпу токарный инструмент прибора обучения токарный станок

0

0

Надёжность продавца 0%

-0. 7

%

27 774 ₽

Мини токарный станок 7×12 дюймов, 550 вт, токарный станок по дереву

1

0

Надёжность продавца 8%

1 855 – 2 822 ₽

100 вт мини токарный станок для бусин миниатюрный будда жемчужный токарный станок шлифовальный и блестящий бисер деревообрабатывающий diy цанговый патрон роторный инструмент

1

1

Надёжность продавца 65%

-2

%

2 392 – 2 513 ₽

Токарный мини-станок для бусин, миниатюрный станок токарный аппарат «сделай сам» для шлифовки и полировки бусин, вращающийся инструмент для полировки и обработки жемчуга будды, 100 вт

3

1

Надёжность продавца 89%

1 922 ₽

Многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

0

0

Надёжность продавца 89%

-4

%

2 097 ₽

11 шт. 10×10 мм, набор твердосплавных наконечников с наконечниками, паяные фрезы для металла, токарный станок с чпу, держатель для сварочного токарного инструмента

1

1

Надёжность продавца 66%

1 868 ₽

Многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

4

6

Надёжность продавца 89%

1 956 ₽

Многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

1

0

Надёжность продавца 89%

-10

%

2 103 ₽

11 шт. 10×10 мм, набор твердосплавных наконечников с наконечниками, паяные фрезы для металла, токарный станок с чпу, держатель для сварочного токарного инструмента

0

0

Надёжность продавца 55%

2 016 ₽

Многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

1

0

Надёжность продавца 55%

1 887 ₽

Новый многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

0

0

Надёжность продавца 89%

-4

%

Неполные данные

161 584 ₽

Металлообрабатывающий станок jy320f, маленький домашний настольный токарный мини-станок для обработки древесины, промышленный металлический токарный станок

0

0

Надёжность продавца 0%

2 657 ₽

100 вт мини токарный станок миниатюрный чпу металл дерево diy деревообрабатывающий будда жемчуг токарный станок шлифовальный полировочный бисер diy токарный инструмент

1

4

Надёжность продавца 89%

-14

%

2 657 ₽

Мини-токарный станок, 12-24 в постоянного тока, мини-станок для шлифовки и полировки бусин, деревообрабатывающий станок с чпу

0

2

Надёжность продавца 89%

-2

%

Неполные данные

1 684 ₽

Многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

0

0

Надёжность продавца 0%

-6

%

1 999 ₽

Shgo hot-11pcs 10×10 мм, набор твердосплавных наконечников с наконечниками, паяные фрезы для металла, токарный станок с чпу, держатель для сварочного токарного инструмента

1

1

Надёжность продавца 89%

2 796 ₽

100 вт мини токарный станок мини бисер миниатюрный станок шарик шлифовальная машина и полировка резки diy деревообрабатывающий станок

0

0

Надёжность продавца 72%

-4

%

2 565 – 2 596 ₽

Миниатюрный шлифовальный станок с бусинами, 100 вт, жемчужный токарный станок «будда» для шлифования и полировки бусин, вращающийся шлифовальный станок

0

0

Надёжность продавца 85%

1 793 ₽

Gtbl многофункциональный сверлильный задний запас живой центр с когтями для мини токарный станок вращающийся центр diy аксессуары деревообработка

0

0

Надёжность продавца 89%

1 876 ₽

11 шт. 10×10 мм, набор твердосплавных наконечников с наконечниками, паяные фрезы для металла, токарный станок с чпу, держатель для сварочного токарного инструмента

0

1

Надёжность продавца 32%

-4

%

159 370 – 167 408 ₽

Jy320f аппаратный станок маленький бытовой настольный токарный мини микро деревообрабатывающий промышленный токарный станок

0

0

Надёжность продавца 38%

1 223 – 4 906 ₽

Мини токарный станок с чпу, бисерный станок, миниатюрный токарный мини-станок по дереву, регулируемый вращающийся инструмент 12 в/24 в, буддийский жемчуг, аналогичный пильный станок

2

9

Надёжность продавца 89%

-0.3

%

1 993 – 2 259 ₽

Миниатюрный шлифовальный станок с бусинами, токарный станок с жемчугом будды для работы по дереву, 100 вт, 12-24 в постоянного тока

1

1

Надёжность продавца 89%

-4

%

159 370 ₽

Jy320f аппаратный станок маленький бытовой настольный токарный мини микро деревообрабатывающий промышленный токарный станок

0

0

Надёжность продавца 51%

-23

%

2 566 – 2 657 ₽

12-24vdc токарный станок, мини токарный станок с чпу, фрезерный станок, diy токарный станок для полировки, вращающийся инструмент, деревообрабатывающий токарный станок, шлифовальный станок 100 вт

1

1

Надёжность продавца 65%

-3

%

994. 10 ₽

1 шт. snr0016q16 токарный станок токарный держатель с 16ir ag60 smx30 вставками

0

0

Надёжность продавца 68%

1 047 ₽

1 шт. snr0016q16 токарный станок токарный держатель с 16ir ag60 smx30 вставками

0

0

Надёжность продавца 89%

-5

%

1 163 ₽

Токарный станок rotary’s, токарный станок, вращающийся центр, токарная шариковая ручка с прямым хвостовиком

0

0

Надёжность продавца 65%

1 093 ₽

Mt2 0,001 точность 5000 об/мин макс стальной токарный станок живой центр конический инструмент с тройным подшипником cnc токарный фрезерный центр конический станок

0

0

Надёжность продавца 89%

2 079 ₽

Gtbl 11 шт. 10×10 мм, твердосплавный наконечник наконечником набор бит паяные фрезы инструменты для металла токарный станок с чпу, сварочный держатель токарного инструмента

0

0

Надёжность продавца 89%

-0.4

%

12 257 ₽

110 в/220 в мини токарный станок с чпу токарный станок с металлическим токарным пластином рабочая зона 90*90 мм 12000р/мин

0

0

Надёжность продавца 27%

2 996 ₽

Токарный мини-станок для деревообработки, шлифовальный станок с чпу, 100 вт

1

1

Надёжность продавца 100%

1 088 ₽

Gtbl 1 шт. snr0016q16 резьбы токарный станок токарный инструмент держатель с 16ir ag60 smx30 вставки

0

0

Надёжность продавца 89%

-2

%

212 861 – 243 959 ₽

Домашний токарный станок, маленький многофункциональный токарный станок, промышленный сверлильный фрезерный токарный станок, металлический фрезерный станок, механический токарный станок

0

0

Надёжность продавца 9%

-6

%

239 175 – 243 959 ₽

Домашний токарный станок, маленький токарный станок, промышленный сверлильный фрезерный станок, токарный станок, механические инструменты для резки металла

1

0

Надёжность продавца 51%

1 079 ₽

1 шт. snr0016q16 резьбовой токарный станок держатель токарного инструмента с 16ir ag60 smx30 вставки

0

0

Надёжность продавца 51%

-6

%

960.88 ₽

1 шт. snr0016q16 резьбовой токарный станок держатель токарного инструмента с 16ir ag60 smx30 вставки

0

0

Надёжность продавца 48%

0оценок

0заказов

Фото от покупателей пока нет

Характеристики товара

• Brand Name: WMTCNC
• Certification: NONE
• Origin: CN(Origin)
• Type: Horizontal
• Plug: EU
• Condition: New
• CNC or Not: CNC

Показать все

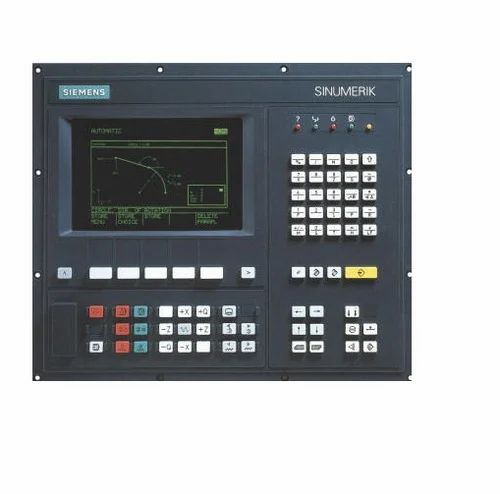

SINUMERIK CNC Controls (808D Advanced)

Siemens: SINUMERIK CNC Controls

CNC-контроллеры SINUMERIK обеспечивают правильное решение для любой концепции станка – от базовых стандартных станков с ЧПУ до стандартных концепций станков и модульных концепций станков премиум-класса.

Благодаря своей конструкции ЧПУ на основе панели, требующей всего несколько интерфейсов, и панели оператора со степенью защиты IP65, SINUMERIK 808D / 808D ADVANCED идеально подготовлен для использование в суровых условиях. Благодаря небольшим габаритам его можно использовать на компактных машинах. В то же время SINUMERIK 808D / 808D ADVANCED обеспечивает удобное управление клавишами с коротким ходом и известными программными клавишами SINUMERIK.

Оптимизирован для основных токарных и фрезерных операций

SINUMERIK 808D / 808D ADVANCED благодаря своим технологическим особенностям идеально подходит для токарных и фрезерных операций. Область применения варьируется от базовых стандартизированных фрезерных станков и базовых обрабатывающих центров до токарных станков с циклическим управлением и базовых токарных станков с ЧПУ.

Идеален для начинающих

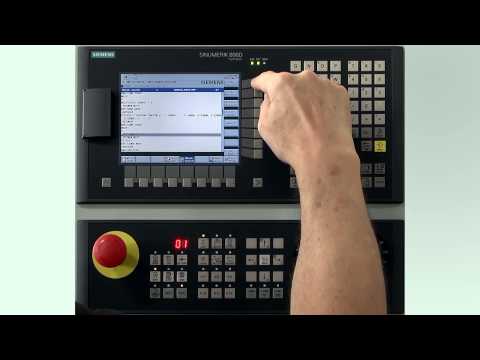

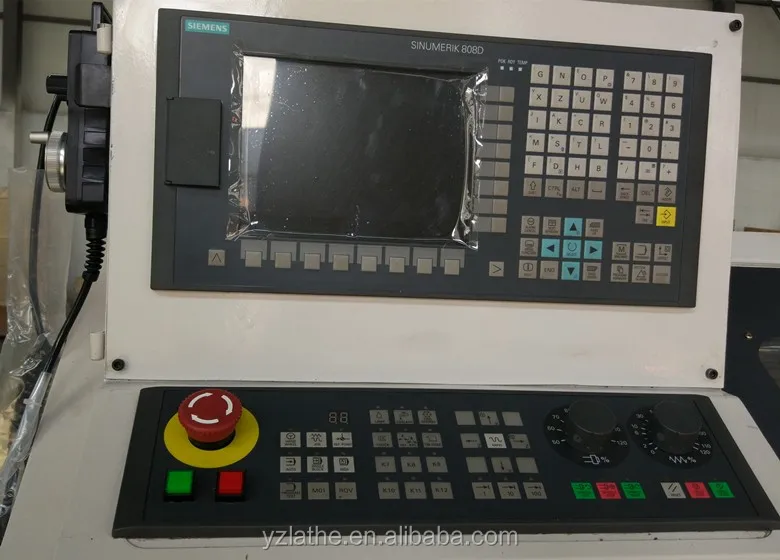

SINUMERIK 808D Advanced

Описание

SINUMERIK 808D ADVANCED идеально предварительно сконфигурирован для удовлетворения требований базовых стандартных станков. SINUMERIK 808D ADVANCED вместе с приводом SINAMICS V70 и двигателем SIMOTICS S-1FL6 гарантирует высокую производительность системы. Связь по высокоскоростной шине между ЧПУ и приводом обеспечивает замкнутый контур управления положением, что приводит к высокой точности и оптимальной производительности резки. Первоклассная международная технология ЧПУ открывает беспрецедентный потенциал базовых токарных и фрезерных станков.

Типичные области применения

• Благодаря поддержке до 5 осей/шпинделей системы SINUMERIK 808D ADVANCED T достаточно как для базовых токарных станков, так и для токарных центров без оси Y.

• Благодаря функции Advanced Surface и высокодинамичной приводной системе SINAMICS V70 система SINUMERIK 808D ADVANCED M также охватывает обработку деталей пресс-форм и штампов. SINUMERIK 808D ADVANCED M предлагает отличное соотношение цены и качества для базовых фрезерных станков.

Преимущества

• Автоматическая настройка сервопривода (AST)
  С помощью функции AST пользователи могут легко оптимизировать станки с SINUMERIK 808D ADVANCED, которые предъявляют повышенные требования к динамике и точности, напр. в приложениях пресс-форм и штампов.

• Функция безопасного отключения крутящего момента (STO) подходит для применения в защитных дверях на машинах.

• Обратная связь по положению с высоким разрешением
  Двигатели SIMOTICS S-1FL6 поддерживают инкрементный энкодер 2500 имп/об, а также 20-битный абсолютный энкодер, который точно сообщает текущее положение двигателя. Это обеспечивает высокую точность и оптимальное качество поверхности готовой заготовки.

|Поставщик контроллеров ЧПУ Siemens|Система ЧПУ Siemens 808D|

|Поставщик контроллеров ЧПУ Siemens|Система ЧПУ Siemens 808D|





BMT поставка SIEMENS бренд контроллера ЧПУ на рынке, мы обслуживаем все типы станков с ЧПУ, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ и т. д. Мы предлагаем быстрое время выхода на рынок по конкурентоспособным ценам.



Контроллеры ЧПУ SINUMERIK предлагают подходящее решение автоматизации для всех конструкций станков — для мастерских, контрактного производства и крупносерийного производства.

СИМЕНС   Контроллер ЧПУ
SIEMENS SINUMERIK 808
СЕРИЯ ПРОДУКТА №	ОПИСАНИЕ	ТЕХНИЧЕСКОЕ ОПИСАНИЕ
СИНУМЕРИК 808	SINUMERIK 808 – идеально сконфигурированная система ЧПУ для базовых станков   Система ЧПУ SINUMERIK 808D ADVANCED представляет собой панельное ЧПУ для базовой производительности. Это компактное и удобное решение начального уровня используется для базовых токарных и фрезерных операций. Такие характеристики, как простота эксплуатации, простота ввода в эксплуатацию и обслуживания, а также оптимальное соотношение цены и качества, представляют собой идеальную основу для оснащения станков с ЧПУ начального уровня.   Контроллер ЧПУ Siemens оптимизирован для основных токарных и фрезерных операций. система управления SINUMERIK 808D ADVANCED идеально настроена для токарной и фрезерной обработки.   Контроллер ЧПУ Siemens 808D компактен и прочен. Он идеально подходит для операторов машин начального уровня.   Система управления SINUMERIK 808D ADVANCED в сочетании с приводами SINAMICS V70 и двигателями SIMOTICS оптимально спроектирована для удовлетворения требований стандартизированных машин.	СКАЧАТЬ КАТАЛОГ
SIEMENS SINUMERIK 828
СЕРИЯ ПРОДУКТА №	ОПИСАНИЕ	ТЕХНИЧЕСКОЕ ОПИСАНИЕ

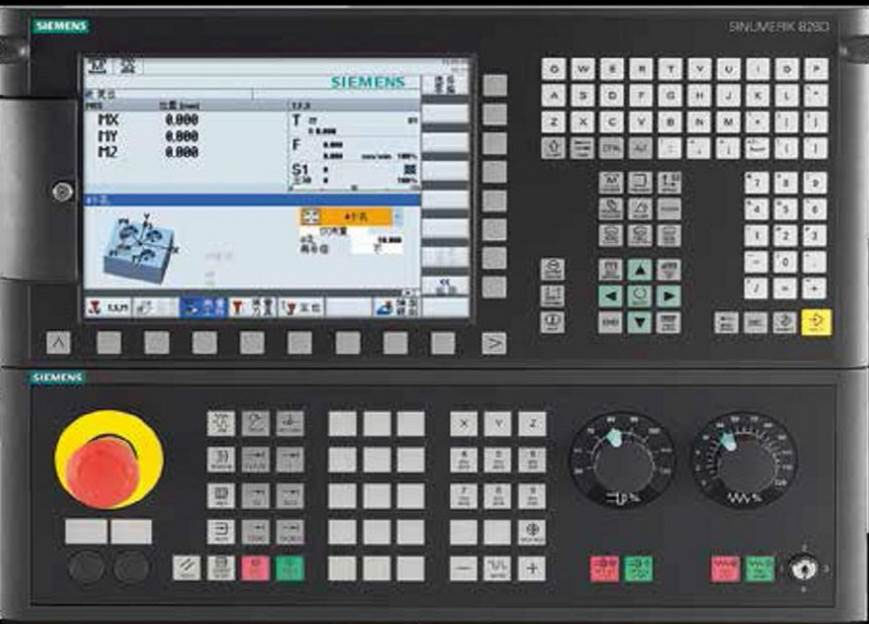

СИНУМЕРИК 828	Система управления SINUMERIK 828D устанавливает новые стандарты производительности при фрезеровании и точении на стандартных станках, а также функции простой автоматизации шлифовальных станков. С новыми приводами SINAMICS и двигателями управления перемещением SIMOTICS SINUMERIK 828D стал еще более производительным.   Система управления SINUMERIK 828 стандартно оснащена цветным TFT-дисплеем с диагональю 10,4 дюйма. Для SINUMERIK 828D доступен PPU 290 — современный емкостный сенсорный дисплей с диагональю экрана 15,6 дюйма.   Система управления SINUMERIK 828 в сочетании с приводами SINAMICS и двигателями управления движением SIMOTICS оптимально спроектирована для удовлетворения требований стандартных машин.	СКАЧАТЬ КАТАЛОГ
СИМЕНС СИНУМЕРИК 840
СЕРИЯ ПРОДУКТА №	ОПИСАНИЕ	ТЕХНИЧЕСКОЕ ОПИСАНИЕ

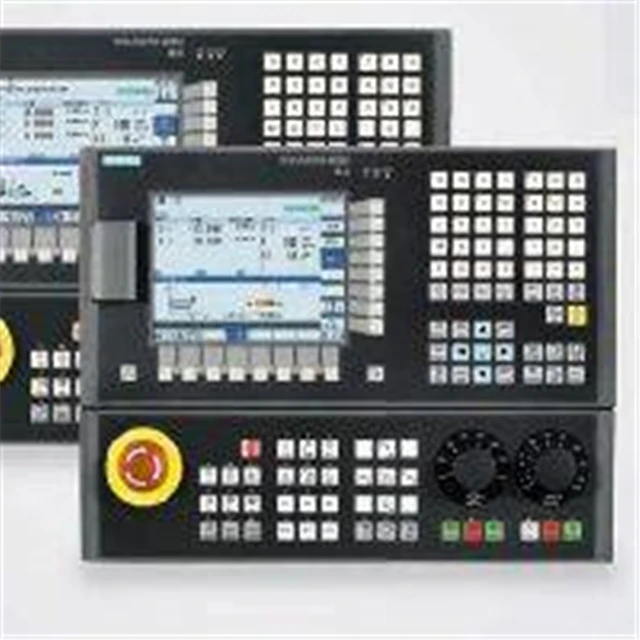

СИНУМЕРИК 840	SINUMERIK 840D sl считается эталоном ЧПУ премиум-класса,   SINUMERIK 840D sl предлагает почти неисчерпаемый потенциал производительности, высокопроизводительные NCU (числовые блоки управления) с современной многоядерной процессорной технологией, до 93 осей в 30 машинных каналах могут управляться в NCU link. В дополнение к масштабируемой производительности NCU, SINUMERIK 840D sl также отличается высокой степенью модульности, когда речь идет о компонентах управления. Гибкая концепция управления M:N — например, любая панель оператора может быть объединена с NCU — делает SINUMERIK 840D sl идеальным решением для управления высокопроизводительными станками.   Панели SINUMERIK упрощают работу и визуализацию для операторов станков. Благодаря своим сенсорным экранам они открывают путь к созданию новых и уникальных принципов управления машинами. В сочетании с новейшим SINUMERIK Operate сенсорное управление и управление жестами завоевывают себе место в производственной сфере.	СКАЧАТЬ КАТАЛОГ
SIEMENS SINUMERIK MC
СЕРИЯ ПРОДУКТА №	ОПИСАНИЕ	ТЕХНИЧЕСКОЕ ОПИСАНИЕ
СИНУМЕРИК МС	SINUMERIK MC — это идеальное решение для станков с индивидуальным пользовательским интерфейсом. Области применения варьируются от обработки дерева, камня и стекла и нанесения клея до простых шлифовальных операций и специальных станочных технологий, таких как резка листового металла, лазерная и гидроабразивная резка, а также аддитивное производство.   SINUMERIK MC — это идеальная система управления для индивидуальных станочных решений с индивидуальными пользовательскими интерфейсами и специальными станочными технологиями.	СКАЧАТЬ КАТАЛОГ



Поддержка: Если вам нужна дополнительная помощь в поиске подходящего контроллера ЧПУ Siemens для вашего промышленного приложения ЧПУ, пожалуйста, сообщите нам дополнительную информацию, наша высококвалифицированная команда дизайнеров будет рада помочь вам.



Sinumerik 808D Advanced — Станки с ЧПУ FlexiCAM

Sinumerik 808D Advanced

Идеальное, предварительно настроенное ЧПУ для базовых стандартных станков с выдающейся производительностью.

Трехлетняя гарантия*

Если после поставки системы ЧПУ SINUMERIK 808D ADVANCED в течение гарантийного периода возникнут проблемы с качеством компонентов, таких как ЧПУ, сервопривод, двигатель или кабели, Siemens заменит их. часть и связанное с ней обслуживание на месте предоставляются бесплатно.

*Стандартный гарантийный срок: 24 месяца с момента первой поставки комплекта оборудования с завода Siemens.
Срок расширенной гарантии: 36 месяцев с момента первой поставки комплекта оборудования с завода Siemens, при условии прохождения регистрации в течение стандартного гарантийного срока.

Системы станков

Siemens ваш партнер в области станков

Надежный партнер в сфере станков

ЧПУ SINUMERIK уже более 50 лет устанавливают стандарты на рынке станков. Благодаря силе и инновациям уникальной и опытной команды разработчиков в отрасли компания «Сименс» гарантирует, что в будущем на основе систем ЧПУ SINUMERIK можно будет внедрять высокопроизводительные станки. Помимо инноваций, на первом месте стоит качество, и, основываясь на постоянном совершенствовании процессов разработки, производства и тестирования, мы обеспечиваем максимальную доступность программных и аппаратных продуктов.

Глобальная организация

Имея тесно разветвленную сеть центров продаж, обслуживания и обучения, а также международные производственные мощности, Siemens Machine Tool Systems оптимально организована для глобального рынка станков. Здесь наши собственные центры технологий и приложений (TAC) подтверждают наш технологический опыт и обеспечивают эргономику нашего программного обеспечения ЧПУ при практическом использовании. Кроме того, Siemens является пионером в области устойчивого развития и энергоэффективности, поскольку Siemens Machine Tool Systems играет ведущую роль, когда речь идет об энергоэффективном оборудовании для станков.

SINUMERIK 808D ADVANCED, ЧПУ начального уровня для базовых стандартных станков

С SINUMERIK 808D ADVANCED новейшая технология ЧПУ теперь доступна для базовых стандартных фрезерных и токарных станков. Само собой разумеется, что Siemens также гарантирует максимальную надежность ЧПУ начального уровня. Это означает, что электронные платы с покрытием и сборка в соответствии со строгими немецкими стандартами качества являются абсолютной необходимостью. Обладая более чем 50-летним опытом в области технологий ЧПУ, ЧПУ SINUMERIK гарантируют максимальную производительность обработки. Фактически, SINUMERIK 808D ADVANCED продолжает эту давнюю традицию, предлагая новейшую системную архитектуру ЧПУ, а также проверенные функции ЧПУ. Поскольку SINUMERIK 808D ADVANCED входит в семейство SINUMERIK, операторы станков получат преимущества полностью совместимого управления и программирования ЧПУ.

Маленький, прочный, простой… просто умный. Надежный и удобный для пользователя Благодаря основанной на панели конструкции ЧПУ SINUMERIK 808D ADVANCED сводит к минимуму количество чувствительных системных интерфейсов. Вместе со степенью защиты IP65 на передней панели SINUMERIK 808D ADVANCED обеспечивает длительный срок службы даже в суровых условиях окружающей среды. Помимо надежности, SINUMERIK 808D ADVANCED отличается простотой в использовании. Механические клавиши гарантируют максимальное удобство при ежедневном вводе параметров, а горячие клавиши и программные клавиши делают работу с ЧПУ абсолютно интуитивной. Наконец, данные можно передавать через порт USB на передней панели. Что действительно важно в условиях обработки, полная степень защиты IP65 гарантируется, когда передняя крышка закрыта.

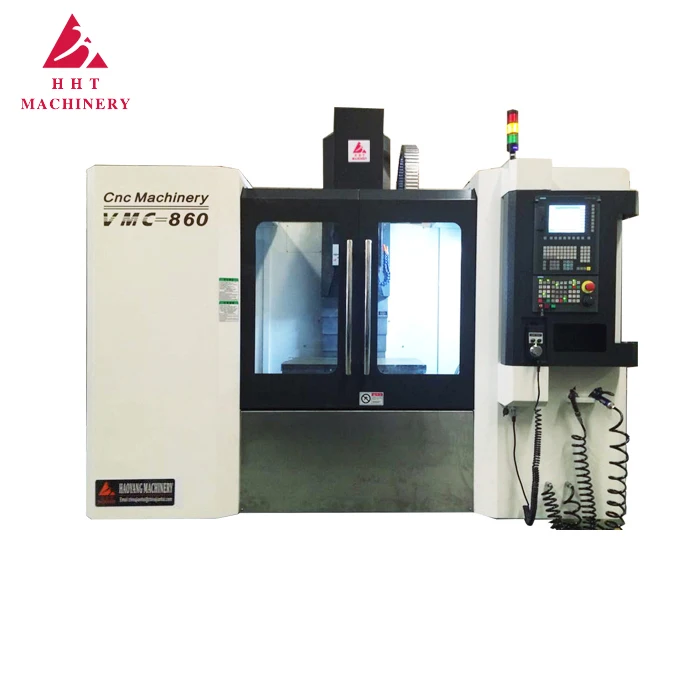

Предварительно сконфигурирован для базовых фрезерных станков

Фрезерная версия SINUMERIK 808D ADVANCED Milling идеально подходит для VMC. Благодаря Advanced Surface SINUMERIK 808D ADVANCED Milling может также использоваться для обработки основных деталей пресс-форм. В результате SINUMERIK 808D ADVANCED имеет непревзойденное соотношение цены и качества, когда речь идет об оснащении базовых стандартных станочных приложений для фрезерной обработки.

SINUMERIK 808D РАСШИРЕННЫЙ

Оптимальная масштабируемость в входном классе

• До 5 осей / шпиндель
• 1 Обработливый канал
• Связь с дипломом
• Auto Servo Tuning (AST)
• Широкие варианты программного обеспечения
  9999999999999999999999999999999999999999999999999999. Масштабируемая производительность ЧПУ

  SINUMERIK 808D ADVANCED предлагает широкий диапазон производительности для станков начального класса. Благодаря технологии шины привода SINUMERIK 808D ADVANCED вместе с SINAMICS V70 и SIMOTICS S-1FL6 гарантирует высокую производительность системы. Оба, SINUMERIK 808D ADVANCED, предлагают высокое соотношение цены и качества для базовых стандартных станков.

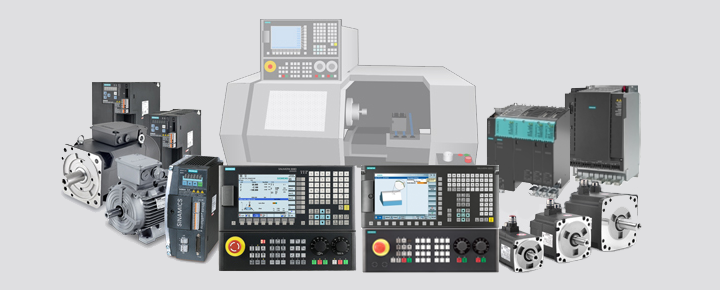

  SINAMICS and SIMOTICS
  Потоки за кулисами
  • Оценка крутящего момента 1,9-40 нм
  • Drive вход 400v
  • до 300%. 2500 чел.; Абсолютный энкодер с 20-битным разрешением
  • Скорость двигателя до 4000 об/мин
  • Safe Torque Off (STO)
  • Степень защиты IP65



  для удовлетворения требований основных стандартных токарных и фрезерных станков.

  Высокие динамические характеристики и точность для базовых токарных и фрезерных станков

  Оснащенные инновационными функциями ЧПУ, SINUMERIK 808D и SINUMERIK 808D ADVANCED обеспечивают непревзойденную точность обрабатываемой детали и эффективность резки, которые обычно ожидаются только от более сложных систем ЧПУ

  Максимальная точность и достоверность

  Благодаря 80-битной точности NANOFP SINUMERIK 808D ADVANCED обеспечивает точность вычислений в нанометровом диапазоне, что намного превосходит то, чего может достичь даже высокопроизводительный станок. Оба ЧПУ также имеют интеллектуальную функцию ограничения рывков. Эта криволинейная характеристика ускорения не только гарантирует плавное движение по траектории, но и снижает нагрузку на механическую систему машины. В результате SINUMERIK 808D ADVANCED гарантирует максимальную точность обработки детали.

  Обратная связь по положению с высоким разрешением

  Благодаря 80-битной точности NANOFP SINUMERIK 808D ADVANCED обеспечивает точность вычислений в нанометровом диапазоне, что намного превосходит возможности высокопроизводительного станка. Оба ЧПУ также имеют интеллектуальную функцию ограничения рывков. Эта криволинейная характеристика ускорения не только гарантирует плавное движение по траектории, но и снижает нагрузку на механическую систему машины. В результате SINUMERIK 808D ADVANCED гарантирует максимальную точность обработки детали.

  Подготовлено для штамповки

  Работа с формовкой и штамповкой является самой большой проблемой для фрезерных станков. Для обработки произвольных форм SINUMERIK 808D ADVANCED предлагает современную Advanced Surface с инновационными алгоритмами Look Ahead и динамическим сжатием линейных и круговых блоков. Это означает, что при поточном фрезеровании пресс-форм можно получить идеально гладкие поверхности заготовок.

  Высокая скорость

  Двигатель SIMOTICS S-1FL6 имеет максимальную скорость 4000 об/мин, так что оси могут работать до их физического предела. Благодаря перегрузочной способности привода SINAMICS V70 и двигателя SIMOTICS S-1FL6 до 300 % SINUMERIK 808D ADVANCED обеспечивает более быстрое ускорение и торможение. В результате сокращается безрежимное время работы основных станков и достигается более высокая производительность.

  Интеллектуальная оптимизация станка

  Благодаря проверенной функции Auto-Servo Tuning (AST) пользователи могут легко оптимизировать станок с помощью системы SINUMERIK 808D ADVANCED. При выборе стратегии настройки параметры ЧПУ и привода автоматически оптимизируются в соответствии с состоянием станка. Таким образом, базовые стандартные машины могут быть оптимизированы для решения задач, требующих высокой динамической производительности.

  Защита человека и машины

  Функция безопасного отключения крутящего момента (STO) на основе привода предотвращает неожиданное движение машины с помощью двухканальной защиты, соответствующей европейским стандартам безопасности (CE, SIL3). SINUMERIK 808D ADVANCED вместе с SINAMICS V70 означает, что эта функция безопасности теперь может быть интегрирована в базовые машины.

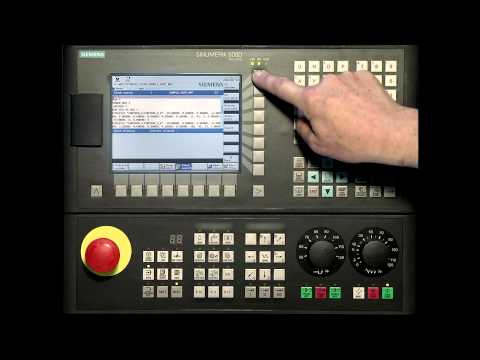

  Sinumerik Operate Эксплуатация как на ПК
  Базовый пользовательский интерфейс SINUMERIK Operate для SINUMERIK 808D Advanced имеет множество полезных функций — он выглядит так же, как на ПК
  Простая связь через USB или Ethernet

  Ввод станка в эксплуатацию и управление программами обработки деталей становятся очень простыми благодаря высокоскоростному интерфейсу USB и Ethernet. Например, серийный ввод станка в эксплуатацию можно просто выполнить с помощью USB-накопителя, а программами обработки деталей можно управлять с ПК.

  * Интерфейс Ethernet доступен только для SINUMERIK 808D ADVANCED

  Обработка файлов в стиле ПК

  В SINUMERIK 808D ADVANCED программы обработки деталей в линейной памяти и имена в виде загадочных чисел ушли в прошлое. Программам обработки деталей можно присвоить осмысленные имена, а память ЧПУ можно легко структурировать с помощью подпапок — точно так же, как для ПК.

  Удобные ярлыки

  Для открытия наиболее часто используемых экранов HMI, таких как список коррекции инструмента или Менеджер программ, SINUMERIK 808D ADVANCED предлагает горячие клавиши на панели оператора. Кроме того, функции HMI связаны с удобными клавишами быстрого доступа. Например, с помощью Ctrl+P снимки экрана с ЧМИ можно сохранить в виде растровых изображений на карту памяти, а Ctrl+S создает полный файл резервной копии системы ЧПУ.

  Оптимальная поддержка для повседневных операций. – Интеллектуальная пробежка

  Обычный режим JOG определенно не подходит для подготовки задания на обработку. В результате SINUMERIK 808D ADVANCED предлагает дополнительные интеллектуальные функции JOG — графически поддерживаемые циклы измерения и резания инструмента и заготовки. Это позволяет изготавливать заготовки без необходимости создания программы обработки деталей. Также можно управлять простыми функциями станка, такими как включение/выключение подачи СОЖ или выбор передачи шпинделя, без необходимости вводить загадочные G-коды.

  Обращение с инструментом

  Точная обработка данных об инструменте очень важна для обеспечения максимальной надежности процесса. В результате SINUMERIK 808D ADVANCED предлагает четко структурированное и интуитивно понятное управление инструментами. Инструменты отображаются с помощью понятных значков инструментов, и можно вводить данные об износе инструмента, чтобы обеспечить высокое качество обрабатываемой детали.

  Лучшая бортовая поддержка с помощью startGUIDE

  StartGUIDE в SINUMERIK 808D ADVANCED обеспечивает поддержку от проектирования и производства до продаж, эксплуатации и программирования на всех этапах технологического процесса станка. Мастер запуска startGUIDE имеет графический интерактивный мастер для ввода машины в эксплуатацию.

  Мастер продаж поддерживает продажу станков, показывая слайд-шоу с аргументами в пользу продажи ЧПУ SINUMERIK, а также станка. Мастер эксплуатации обучает пользователей работе с SINUMERIK 808D ADVANCED с помощью графического руководства.

  Идеально подходит для всех стилей программирования ЧПУ Разным операторам требуются разные стили программирования ЧПУ. С одной стороны, операторы все еще используют программирование ЧПУ в стиле ISO. С другой стороны, некоторые отрасли, такие как автомобильная промышленность или просто операторы, которым требуется больше гибкости и технологических возможностей, требуют более современного языка программирования ЧПУ. Чтобы удовлетворить эти требования, SINUMERIK 808D/808D ADVANCED предлагает два разных стиля программирования ЧПУ.
  Программирование ЧПУ в стиле ISO

  SINUMERIK 808D ADVANCED предлагает общий язык программирования кода ISO. Это позволяет операторам, знакомым с другими системами ЧПУ на базе ISO, быстро перейти на SINUMERIK 808D ADVANCED. В дополнение к стандартным кодам G, таким как G01, G02, также доступны постоянные циклы, такие как G81 или G74. Если оператору требуются дополнительные технологические функции, стандартные коды ISO можно смешивать с высокоуровневыми командами ЧПУ SINUMERIK. Это упрощает изучение и понимание множества технологических функций, предоставляемых SINUMERIK 808D ADVANCED.

  Язык ЧПУ высокого уровня SINUMERIK

  В дополнение к стандартным кодам ISO SINUMERIK 808D ADVANCED предлагает высокоуровневый язык ЧПУ SINUMERIK, зарекомендовавший себя во всем мире. Это расширяет технологические возможности, а также гибкость. В дополнение к стандартным G-кодам предоставляются осмысленные команды ЧПУ для расчетов и переходов координат. Широкий спектр технологических циклов доступен в виде программы Guide BASIC. Полностью графические экраны ввода отлично поддерживают ввод параметров технологического цикла

  Технологические циклы для токарной обработки

  Чтобы полностью использовать технологию токарных станков, SINUMERIK 808D ADVANCED предлагает лучший в своем классе пакет токарных циклов. Интегрировано множество функций, таких как обработка стандартных контуров, канавок и поднутрений резьбы, нарезание различных типов резьбы и даже мощный цикл удаления контурного припуска. Эти циклы позволяют получить оптимальную производительность токарных станков всего за несколько настроек параметров.

  Максимальная поддержка технологии и программирования ЧПУ

  Благодаря широкому диапазону технологических циклов SINUMERIK 808D/808D ADVANCED предлагает лучшую в своем классе технологическую производительность. Программы ЧПУ могут быть очень эффективно созданы благодаря интеллектуальным вспомогательным функциям, таким как контурный компьютер и мощное моделирование программ ЧПУ. лучший исполнитель. Растачивание, центровка, сверление, фрезерование резьбы, обработка карманов — не проблема! Существует даже машинный цикл для поддержки ввода параметров для высокоскоростных приложений для пресс-форм и штампов. И лучшее еще впереди: операции сверления и фрезерования можно связать с различными шаблонами положения и, конечно же, с графическими экранами ввода.

  Контурный компьютер

  С помощью встроенного контурного компьютера даже сложные контуры могут быть созданы непосредственно на ЧПУ без использования системы CAD/CAM. Карманный калькулятор не требуется, так как контурный компьютер автоматически рассчитывает частично определенные элементы контура. Мастер продаж поддерживает продажу станков, показывая слайд-шоу с аргументами в пользу продажи ЧПУ SINUMERIK, а также станка. Мастер эксплуатации обучает пользователей работе с SINUMERIK 808D / 808D ADVANCED с помощью графического руководства.

  Моделирование

  Для обеспечения максимальной надежности процесса SINUMERIK 808D / 808D ADVANCED предлагает мощную программу моделирования. Благодаря «твердой графике» симуляция прекрасно показывает, как обрабатывается заготовка и удаляется материал.

  Моделирование можно использовать для проверки программы до и во время обработки, чтобы отобразить траекторию движения инструмента, когда операцию обработки трудно увидеть, например, из-за охлаждающей жидкости или аэрозольного тумана.

  Лучшая в своем классе поддержка оператора — встроенная и автономная

  Благодаря контекстно-зависимой встроенной справке SINUMERIK 808D/808D ADVANCED предлагает уникальную функцию для изучения, исследования и упрощения современных операций обработки с ЧПУ. нажатием кнопки. Благодаря SINUMERIK 808D на ПК обучение ЧПУ и автономное программирование можно удобно выполнять на ПК. Клиенты также могут выбирать из множества учебных материалов, которые им интересны.

  Контекстная бортовая справка

  Времена, когда приходилось сидеть перед ЧПУ и листать кучу бумаги, прошли. SINUMERIK 808D ADVANCED предоставляет всестороннюю контекстно-зависимую встроенную информацию, просто нажав кнопку информации на панели оператора.

  Мультимедийный обучающий материал

  Существует множество вариантов, которые операторы могут использовать для изучения SINUMERIK 808D ADVANCED. Учебное видео и хорошо организованный учебный документ, в котором шаг за шагом объясняется, как легко перейти от чертежа к готовой детали.

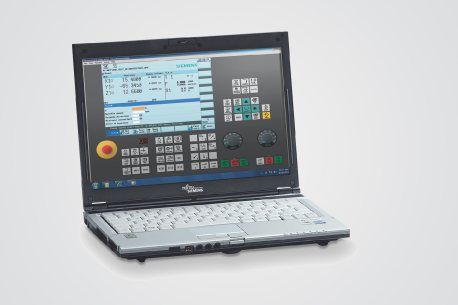

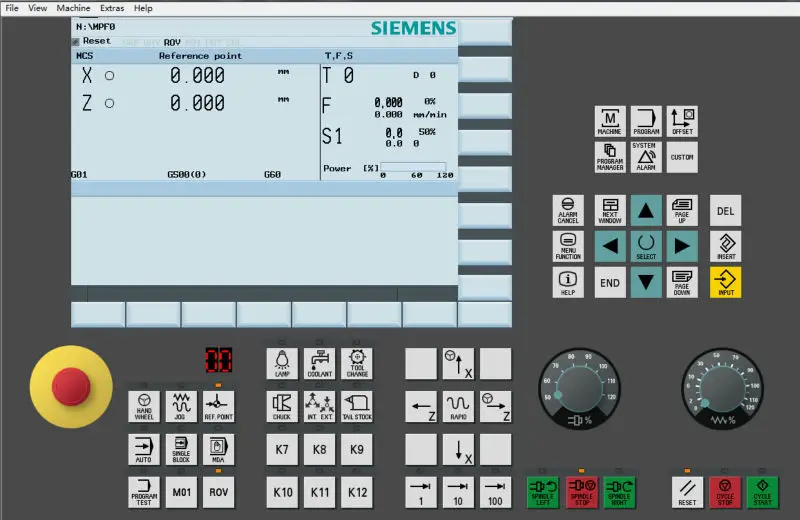

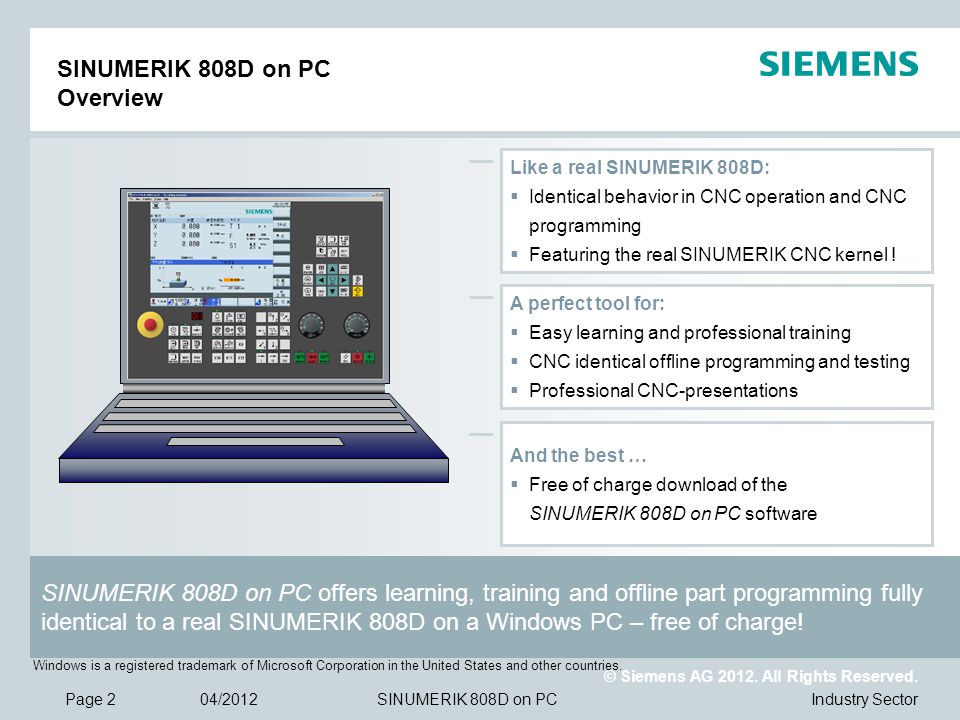

  SINUMERIK 808D на ПК

  SINUMERIK 808D на ПК предлагает обучение, обучение и автономное программирование за рабочим столом. Реальное ядро ​​SINUMERIK CNC и реальный интерфейс оператора SINUMERIK Operate BASIC обеспечивают полноценное управление ЧПУ и программирование ЧПУ. Благодаря полностью функциональной программной панели управления станком SINUMERIK 808D на ПК выглядит и работает так же, как настоящий станок. И что делает его особенно интересным, так это то, что программное обеспечение SINUMERIK 808D для ПК можно загрузить бесплатно!

  Технологический опыт

  С помощью высококвалифицированной команды машинистов, инструкторов и сервисных инженеров Siemens помогает оптимально настроить процессы обработки и обеспечить бесперебойную работу производства на максимальной скорости.

  Обучение SINUMERIK

  SITRAIN предлагает профессиональное обучение эксплуатации, программированию, вводу в эксплуатацию и обслуживанию систем управления SINUMERIK более чем в 50 странах мира.

  Обслуживание и поддержка на месте

  Наши специалисты по обслуживанию и техническому обслуживанию всегда готовы обеспечить бесперебойную работу вашего производства. Их превосходная техническая подготовка и быстрое реагирование гарантируют, что время простоя оборудования будет сведено к минимуму. Наших мировых экспертов можно найти на сайте:flexicam.com

  Siemens Sinumerik 808D Advanced Technical Information

  442

  Configuration
  Mechanical Design	Panel-based
  Operation with SINAMICS V60 and SIMOTICS S-1FL5via pulse / direction interface
  Работа с SINAMICS V70 и SIMOTICS S-1FL6 через интерфейс шины привода
  Максимальное количество осей/шпинделей	5
  a 10V analog interface for spindles
  CNC user memory	1. 25 MB
  Additional CNC user memory on USB stick
  Display size (TFT color	7,5″
  Управление адаптацией ПЛК	На базе S7-200
  Стандартная передача данных RS232C		2
  Standard data transfer via USB
  Standard data transfer via Ethernet
  Number of digital I/O	72 / 48
  Tool probe interface
  Функции осей
  Ускорение с ограничением рывков
  Динамическое сервоуправление в приводе
  Двигатель подачи, макс. speed	Up to 4000 rpm
  Drive and motor overload capability	Up to 300%
  2500 ppr Incremental encoders are supported
  20-bit absolute encoders are supported
  Интерполяция
  Интерполяционные оси, до (токарные/фрезерные)	4-Mar
  Straight line, circle, helix
  Thread cutting with constant or variable pitch
  Rigid tapping
  Advanced Surface	Milling
  Look Ahead, количество блоков (токарные/фрезерные)	Янв-50
  Компрессор
  Couplings
  Synchronous axis pair (gantry basic)
  Transformations
  Face / peripheral surface transformation (TRANSMIT / TRACYL without Y axis)
  Синхронная архитектура SINUMERIK
  Асинхронные подпрограммы ASUB
  Compensations
  Backlash and leadscrew compensation
  Bidirectional leadscrew compensation
  Friction compensation
  Tools
  Количество инструментов/режущих кромок в списке инструментов, до	64 / 128
  Приводной инструмент для токарной обработки
  CNC operation
  SINUMERIK Operate BASIC
  T, S, M function in JOG
  Graphic guided tool / workpiece measuring in JOG
  Поиск кадра с вычислением (T, S, F, M, позиция)
  SINUMERIK 808D на ПК (можно скачать бесплатно)
  CNC programming
  SINUMERIK CNC programming language with high level language elements
  ISO code CNC programming language with canned cycles
  ProgramGUIDE BASIC (поддержка технологических циклов)
  Технологические циклы сверления, фрезерования и токарной обработки
  Contour computer
  2D CNC simulation and simultaneous recording (real-time simulation)
  Onboard optimization and diagnostics
  Context-sensitive onboard help система
  Встроенная диагностика сигналов и сети
  Оптимизация встроенного сервопривода и привода (AST)
  Onboard drive commissioning and diagnosis
  Service planner
  Safety functions
  Safe Torque Off (drive-based)
  Открытая архитектура
  Индивидуальное расширение ЧМИ (Easy XML)
  Пользовательский цикл

  Siemens представляет новый SINUMERIK 808D Advanced CNC для базовых станков

  Bernard and Company Теги: Рекламные агентства, рекламное агентство, Bernard & Company, Bernard and Company, Станок с ЧПУ, связь по приводной шине, пятиосное управление движением, промышленное рекламное агентство, Промышленная реклама, Промышленный PR, фрезерные станки, Safe Torque Off, Siemens Drive Технологии, Siemens Industry, Siemens Industry Marketing Communications, Siemens Machine Tool Systems, Siemens Sinumerik, Sinamics, Sinumerik 808D Advanced, управление движением шпинделя, Тим Даро, токарные станки Нет комментариев

  Siemens Industry, Inc. представляет свой новый Sinumerik 808D Advanced CNC с совместимыми двигателями, приводами и кабелями, в вертикальном или горизонтальном вариантах для базовых фрезерных и токарных станков

  Siemens Industry, Inc. объявила сегодня о своем новом Sinumerik 808D Advanced ЧПУ, предназначенные для базовых фрезерных и токарных станков. Это новое дополнение от Siemens по доступной цене для производителей машин (OEM) предлагает набор конструктивных особенностей для повышения точности, чистоты поверхности, безопасности и коммуникации управления. Этот новый ЧПУ теперь доступен на рынке станков Северной Америки.

  Sinumerik 808D Advanced предлагает до пяти осей/управление движением шпинделя на одном станочном канале, связь по шине привода между ЧПУ и приводом для лучшего управления положением, передачу данных по стандартному протоколу Ethernet, а также автоматическую настройку сервопривода (AST) для превосходное качество поверхности и воспроизводимая точность деталей при изготовлении пресс-форм и штампов. К ним относятся инкрементный энкодер с разрешением 2500 частей на оборот (ppr) или абсолютный энкодер с 20-битным разрешением.

  Двигатель со скоростью до 4000 об/мин предлагается с функцией Safe Torque Off (STO) и степенью защиты корпуса IP65. Вертикальная и горизонтальная конфигурации Sinumerik 808D подходят для всех стандартных панелей управления.

  Sinumerik 808D Advanced T — идеальный выбор для базовых токарных станков или токарных центров без оси Y с возможностью использования приводных инструментов, тогда как Sinumerik 808D Advanced M предлагает улучшенную обработку поверхности и приводную платформу SINAMICS V70 от Siemens, все с привлекательным соотношением цены и качества.

  Дополнительные характеристики ЧПУ Sinumerik 808D Advanced включают в себя порт Ethernet RJ45, цветной ЖК-дисплей с диагональю 7,5 дюйма и разрешением 640 x 480 для удобного просмотра, клавиатуру для конкретной технологии станка с жесткими клавишами, экранированными защитной мембраной, прочный корпус без вентилятора или жесткий диск, удобное в обслуживании питание без аккумулятора, непрерывная буферизация данных с технологией NV-RAM, светодиодный дисплей с номером инструмента и главная панель управления с поворотным переключателем для подачи и коррекции шпинделя. Номинальный крутящий момент 1,9-40 Нм при входном напряжении привода 400 В и перегрузочной способности 300 %.

  Программами обработки деталей можно управлять на внешнем ПК, а затем передавать их в систему управления по кабелю Ethernet или вводить через порт USB. Подпапки с простыми программами можно хранить на системе управления, как и на ПК. Другие стандартные функции ЧПУ Siemens для операторов станков и программистов включают интеллектуальный толчковый режим, точную обработку данных инструмента с помощью легко распознаваемых значков на экране, регистрацию данных об износе инструмента для обеспечения неизменно высокого качества обрабатываемой детали и инженерную поддержку startGUIDE в комплекте с графическим интерфейсом. Мастер пользовательского интерфейса для упрощения ввода в эксплуатацию и запуска машины, а также устранения неполадок.

  Siemens предоставляет полное обучение, поддержку и обслуживание на месте, а также трехлетнюю гарантию на запасные части и обслуживание. Требуется правильная регистрация машины.

  Для получения дополнительной информации о новом Sinumerik 808D Advanced посетите веб-сайт:
  www.usa.siemens.com/808D-PR.

  Для получения дополнительной информации о ЧПУ Siemens SINUMERIK посетите сайт www.usa.siemens.com/cnc.

  Для получения информации о конкретных продуктах и ​​запросов звоните по телефону (800) 879-8079 доб. маркетинговых коммуникаций или отправьте электронное письмо по адресу: SiemensMTBUMarCom.industry@siemens.com.

  Следуйте за нами на Facebook: www.facebook.com/SiemensCNC или Twitter:  www.twitter.com/siemens_cnc_us.

  —

  Siemens Industry Sector — ведущий мировой поставщик инновационных и экологически чистых продуктов, решений и услуг для промышленных клиентов. Благодаря комплексным технологиям автоматизации и промышленному программному обеспечению, солидному опыту работы с вертикальными рынками и технологическим услугам этот сектор повышает производительность, эффективность и гибкость своих клиентов. Промышленный сектор, в котором работает более 100 000 сотрудников по всему миру, включает в себя подразделения промышленной автоматизации, приводных технологий и обслуживания клиентов, а также бизнес-подразделение металлургических технологий. Для получения дополнительной информации посетите сайт http://www.usa.siemens.com/industry.

  Подразделение Siemens Drive Technologies является ведущим мировым поставщиком продуктов, систем, приложений, решений и услуг для всей трансмиссии с электрическими и механическими компонентами. Drive Technologies обслуживает все вертикальные рынки в производственной и обрабатывающей промышленности, а также в сегменте инфраструктуры и энергетики. Благодаря своим продуктам и решениям подразделение позволяет своим клиентам добиваться производительности, энергоэффективности и надежности. Для получения дополнительной информации посетите сайт http://www.usa.siemens.com/drivetechnologies.

  Следующий пост

  Предыдущий пост

  Продукция ЧПУ Siemens — Контроллеры ЧПУ, двигатели, приводы

  «SIEMENS SINUMERIK Partner»

  Станок с ЧПУ для обслуживания обученного персонала ЧПУ Siemens и запас запасных частей.






  Siemens является одним из ведущих мировых поставщиков продуктов для управления движением и промышленной автоматизации.

  , включая:

  • CNC -контроллер Sinumerik Sticken Tool
  • Commotion Production Machine Controller
  • SIMATIC PLCS
  • SINAMICS AC SERVO DRIV уже более 30 лет, и эти прочные отношения позволяют нам поддерживать клиентов как в нашем регионе, так и во всем мире.
  ​
           • Сервисное обслуживание SIEMENS
           • Запасная часть SIEMENS
           • Обучение ЧПУ SIEMENS Sinumrik



  «Контроллеры ЧПУ SIEMENS SINUMERIK»

  Siemens Sinumerik …

  … единственное семейство ЧПУ для всех уровней станков.

  ​

           • SINUMERIK 808D заранее

           • SINUMERIK 828D

           • SINUMERIK 840D sl

           • SINUMERIK ONE  (новинка !!!)

           • SINUMERIK MC (Новинка !!!)

  Sinumerik 808d Advance

  Sinumerik 828d

  Sinumerik 840d SL

  Стандартные машины — — — — — — — — — — — — — — — — — — — — — — — — — — — — >    Станки премиум-класса

  •  Панельный компактный ЧПУ

  •  Технологии: Токарно-фрезерная обработка

  •  Вверх до 6 осей/шпинделей

  • 1 обрабатывающий канал

  •  S7-200-based PLC

  •  With SINAMICS V70 Drive

  For entry-level class basic machine

  (See Operating Tutorials)

  •  Panel-based compact CNC

  •  Technologies: Turning, фрезерование, шлифование

  • До 10 осей/шпинделей / 2 вспомогательных оси

  • 2 канала обработки

  • ПЛК на базе S7-200

  • С SINAMICS S120 Drive

  9029 Для стандартного станка компактного класса0302

  • Модульный CNC на основе привода 9003

  • Многотехнологическая CNC

  • До 93 осей/шпинлей

  • До 30 каналов обработки

  • Симатический S7-300 PLC 317/319-3PN/DP

  999999999999999. 317/319-3pn/DP

  999999999999999999 года. •  С приводом SINAMICS S120

  Для машин премиум-класса

  «SINUMERIK ONE»

  SINUMERIK ONE:

  ЧПУ следующего уровня в премиум-классе.

  ​

  SINUMERIK ONE — цифровое ЧПУ с новаторской системой ЧПУ для высокопроизводительных станков. Благодаря своему цифровому двойнику, ключевому элементу цифровой трансформации, SINUMERIK ONE помогает полностью виртуально моделировать и тестировать рабочие процессы, экономя время, ресурсы и затраты.

  «SINUMERIK MC»

  SINUMERIK MC:

  Открытое ЧПУ для деревообрабатывающих, стеклообрабатывающих и камнеобрабатывающих станков, а также специальных технологий.

  ​

  SINUMERIK MC — это идеальная система управления для машинных решений с настраиваемыми пользовательскими интерфейсами и максимальной точностью управления движением с помощью кода G.



  «Контроллеры SIEMENS SIMOTION»

  «Simotion D»

  SIMOTION D :

  Компактный и встроенный в привод.



  ​

  Функциональность SIMOTION встроена непосредственно в модуль управления с обратной связью приводной системы SINAMICS S120. Таким образом, вся система (состоящая из системы управления и привода) чрезвычайно компактна и мощна.

  «Simotion P»

  SIMOTION P :

  Открыт для других задач.

  ​

  SIMOTION P — это система управления движением на базе ПК.

  «Simotion C»

  SIMOTION C:

  Модульность и гибкость.

  ​

  SIMOTION C – это контроллер движения, основанный на конструкции SIMATIC S7-300.



  «ПЛК SIEMENS SIMATIC»

  «Simatic S7-1200»

  SIMATIC S7-1200: базовый контроллер

  Контроллер для задач управления с обратной и обратной связью в машиностроении и промышленном оборудовании.

  ​

  SIMATIC S7-1200 сочетает в себе компактную модульную конструкцию с высокой производительностью, что делает его пригодным для широкого спектра приложений автоматизации.

  Область его применения простирается от замены реле и контакторов до сложных задач автоматизации в сетях и распределенных структурах.

  «Simatic S7-1500»

  SIMATIC S7-1500: контроллер Advance

  Модульная система управления для различных приложений автоматизации в дискретной автоматизации.

  ​

  Модульная конструкция без вентиляторов, простая реализация распределенных структур и удобство в обращении делают SIMATIC S7-1500 экономичным и удобным решением для широкого круга разнообразных задач.

  «Simatic S7-300»

  SIMATIC S7-300 :

  Мини-система ПЛК для нижнего и среднего диапазона производительности.

  ​

  Модульная конструкция без вентиляторов, простая реализация распределенных структур и простота в обращении делают SIMATIC S7-300 экономичным и удобным для пользователя решением для самых разнообразных задач в диапазонах низкой и средней производительности.

  «Simatic S7-400»

  SIMATIC S7-400:

  — мощный ПЛК среднего и высокого класса производительности.



  ​

  Модульная конструкция без вентиляторов, высокий уровень расширяемости, обширные коммуникационные и сетевые возможности, простая реализация распределенных структур и удобное управление делают SIMATIC S7-400 идеальным решением даже для самых требовательных задач среднего и высокопроизводительные диапазоны.



  «Система сервопривода переменного тока SIEMENS SINAMICS»

  «Sinamics S120»

  Привод SINAMICS S120:

  Модульная система для высокопроизводительных приложений в машиностроении и промышленном оборудовании.

  ​

  SINAMICS S120 предлагает высокопроизводительные одноосевые и многоосевые приводы для очень широкого спектра промышленных применений. Благодаря своей масштабируемости и гибкости SINAMICS S120 является идеальной системой для удовлетворения постоянно растущего спроса на большее количество осей и лучшую производительность. SINAMICS S120 поддерживает гибкие конструкции машин и быстрое внедрение индивидуальных приводных решений.



           • Модули питания

              — Активные линейные модули

              — Модули линейки Smart

           • Модули двигателей

              — Модули с одним двигателем

              — Модули с двумя двигателями

           • Блоки управления

              — CU310-2

              — CU320-2

           • Компонент стороны линии

              — Сетевые фильтры

              — Сетевые реакторы

              — Активные интерфейсные модули

           • Силовые модули

           • Компоненты питания со стороны нагрузки

              — Дроссель двигателя

           • Компоненты звена постоянного тока

              — Тормозные модули

              — Тормозные резисторы

  «Sinamics S110»

  Привод SINAMICS S110 :

  Базовый привод позиционирования для одноосных приложений

  ​

  Сервопривод SINAMICS S110 предназначен для подключения как к синхронным серводвигателям, так и к асинхронным (асинхронным) двигателям.

  Он поддерживает все самые популярные типы кодировщиков.

  ​

           • Модули питания

              — PM240-2

              — PM340

           • Блоки управления

              — CU305

  «Sinamics V90»

  «Sinamics V70»

  «Sinamics S210»



  «Система привода постоянного тока SIEMENS SINAMICS»

  SINAMICS DC MASTER:

  Новое поколение преобразователей постоянного тока от Siemens. Название SINAMICS DC MASTER

  ​

            SINAMICS DCM — воплощает в себе сильные стороны этого нового поколения. Он сочетает в себе преимущества своего предшественника SIMOREG DC-MASTER с преимуществами семейства SINAMICS.

  ​

            Преобразователь постоянного тока включает встроенные блоки для подключения к трехфазной сети.

  Они используются для питания якоря и возбуждения приводов постоянного тока с регулируемой скоростью.

  Диапазон номинального постоянного тока устройств составляет от 15 до 3000 А и может быть увеличен за счет параллельного подключения преобразователей постоянного тока.

  «SIEMENS SIMOTICS AC Servo Motors»

  «1FT7 Motor»

  1FT7 Motor 2:

  ​

  Для привода Sinamics S120

  «Мотор 1FK7»

  1FK7 Мотор:

  ​

  Для привода Sinamics S120, S110

  «Двигатель 1FL6»

  «Новый !! Двигатель 1FK2»

  Двигатель 1FL6 2:

  ​

  Для привода Sinamics V90, V70

  Двигатель 1FK2:

  ​

  Для привода Sinamics S120, S210

  «Двигатель 1PH8»

  Двигатель 1PH8:

  ​

  Для привода Sinamics S120, S110

  «Двигатель 1 фазы 2»

  Двигатель 1 фазы 2:

  ​

  Для привода Sinamics V70



  «Курс обучения ЧПУ SIEMENS»

            Мы предлагаем высококвалифицированное обучение с сертифицированными инструкторами Siemens от базовых курсов до курсов по вводу в эксплуатацию.

  Участники тренинга получают сертификат Siemens.

  Контроллер ЧПУ SIEMENS SINUMERIK и приводы

  ​

         •  Эксплуатация и программирование

         •  Сервис и ввод в эксплуатацию

  ​

  Отправьте нам сообщение, и мы свяжемся с вами для организации бесплатной консультации:

  Sinumerik 808D

  Обучение непосредственно у производителя, Siemens, Нанкин, Китай Сертификация от Siemens

  99 AG «Сертифицированный тренер по ЧПУ Siemens»


  Документ Палаты ремесленников Потсдама за многолетнюю приверженность экзаменационной комиссии для экспертов по ЧПУ


  Сертификат тренера Торгово-промышленной палаты Потсдама по немецкому стандарту AEVO

  Sinumerik 808D — это очень экономичная система управления, которая идеально подходит для обучения программированию ЧПУ по стандарту ISO, а также для сборки или модернизации основных стандартных станков. Как для Sinumerik 808D версии 4.4 (Basic), так и для Sinumerik 808D версии 4.6 (Advanced) вы получаете обучение или тренера здесь.
  Пожалуйста, свяжитесь с нами, если вам необходимо оборудование или сопутствующие услуги, такие как конфигурация, программирование или ввод в эксплуатацию.

  Местоположение: по всему миру
  Язык: английский, немецкий


  Работа и программирование Sinumerik 808D (базовый + расширенный)

  • Индивидуальные семинары и занятия (продолжительность: индивидуальные)

  • Регулярные занятия (продолжительность: 3 дня)

  • ЧПУ-программирование с использованием G-кода Sinumerik

  • ЧПУ-программирование с использованием ISO-кода, токарная обработка + фрезерование

  • Использование технологических циклов

  • Использование языка высокого уровня

  • Бесплатное программное обеспечение для моделирования 808DonPC, без ограничения периода времени

  • Обучение на месте с использованием программного обеспечения для моделирования, идентичного системе управления, или на вашем компьютере

  • Мобильный класс + сертифицированный тренер

  • Язык обучения: английский, немецкий или с помощью переводчика




  Функции сетевой поддержки Sinumerik 808D Advanced

  В отличие от Sinumerik 808D Basic, 808D Advanced имеет интерфейс Ethernet, который позволяет легко подключаться к существующей локальной сети или. интранет.

  • Обучение технике и вопросам безопасности

  • Безопасность ИТ и инфраструктуры в промышленных условиях

  • Обзор оборудования линейки продуктов SCALANCE

  • Интеграция 808D Advanced в локальную сеть

  • Примеры применения (например, резервное копирование данных)

  • Руководства пользователя и учебная документация на английском и китайском языках




  Ввод в эксплуатацию, обслуживание + расширение пользовательского интерфейса

  Также 808D как система управления начального уровня семейства Sinumerik предоставляет возможность расширения пользовательского интерфейса.

  • Обучение внутренним инструментам и помощникам

  • OEM и пользовательские циклы, онлайн-помощь OEM

  • Создание пользовательских диалогов (Easy XML)

  • Быстрый ввод/вывод, цифровой ввод/вывод, средство программирования ПЛК




  Оборудование и цены

  Обучение в этой области охватывает темы, связанные со сборкой и модернизацией станков с использованием Sinumerik 808D.

  • Примеры комплектации и цены

  • Приобретение оборудования

  • Опции

  • Обработка лицензий

  • Руководство пользователя и документация бесплатно напрямую от производителя (бесплатно в формате PDF или в распечатанном виде плюс расходы на печать)

  Контакты »

  Спрашивайте также о дополнительных специализированных семинарах и курсах для пользователей, производителей машин и реселлеров по всему миру!

  Обзор всех стандартных курсов обучения для Sinumerik 808D вы можете найти здесь:


  Обучение SINUMERIK 808D Basic, токарная обработка — управление и программирование

  Целью этого обучения является передача всех знаний, которые потребуются участникам для решения сложных задач. токарные операции.
  Здесь участники получают необходимые знания, чтобы иметь возможность использовать все функции токарных станков с этой системой ЧПУ Siemens.

  Продолжительность: 3 дня

  Содержание:
  — Повторение основ станков с ЧПУ
  — Введение в работу и программирование контроллера Sinumerik
  — Измерение заготовки, измерение инструмента
  — Работа с управлением инструментом
  — Токарная обработка и задачи сверления
  — G-код и ISO-код
  — Стандартные циклы
  — Использование редактора контуров для создания токарных контуров
  — Подпрограммы
  — Повторы частей программы и элементов языка высокого уровня Sinumerik
  — Использование параметров и переменных

  Требуемая квалификация: Базовые знания токарной техники; Чтение технических чертежей

  Целевая аудитория: Операторы, наладчики, программисты


  Контакты »

  Обучение SINUMERIK 808D Basic, Фрезерование — Работа и программирование

  участникам понадобится для выполнения сложных фрезерных операций.
  Здесь участники получают необходимые ноу-хау, чтобы иметь возможность использовать все функции фрезерных станков с этой системой ЧПУ Siemens.

  Продолжительность: 3 дня

  Содержание:
  — Повторение основ станков с ЧПУ
  — Введение в работу и программирование контроллера Sinumerik
  — Измерение заготовки, измерение инструмента
  — Работа с управлением инструментом
  — Фрезерование и задачи сверления
  — G-код и ISO-код
  — Стандартные циклы и шаблоны положения
  — Использование редактора контуров для создания контуров фрезерования
  — Подпрограммы
  — Повторы частей программы и элементов языка высокого уровня Синумерик
  — Использование параметров и переменных

  Требуемая квалификация: Базовые знания технологии фрезерования; Чтение технических чертежей

  Целевая аудитория: Операторы, наладчики, программисты


  Контакты »

  Обучение SINUMERIK 808D Advanced, Токарная обработка — Управление и программирование

  Целью этого тренинга является передача всех знаний, которые потребуются участникам для выполнения сложных токарных и фрезерных операций.
  Здесь участники получают необходимые знания, чтобы иметь возможность использовать все функции токарных станков с этой системой ЧПУ Siemens.

  Продолжительность: 3 дня

  Содержание:
  — Повторение основ станков с ЧПУ
  — Введение в эксплуатацию и программирование контроллера Sinumerik
  — Измерить заготовку, измерить инструмент
  — Работа с управлением инструментом
  — Задачи точения, фрезерования и сверления
  — G-код и код ISO
  — Стандартные циклы и шаблоны положения
  — Приводные инструменты
  — Использование редактора контуров для создания токарной обработки и контуры фрезерования
  — Подпрограммы
  — Повторы частей программы и элементов языка высокого уровня Sinumerik
  — Использование параметров и переменных
  — Трансформация граней, трансформация кожуха цилиндра

  Требуемая квалификация: Базовые знания токарной техники; Чтение технических чертежей

  Целевая аудитория: Операторы, наладчики, программисты


  Контакты »

  Обучение SINUMERIK 808D Advanced, Фрезерование – Управление и программирование

  участникам понадобится для выполнения сложных фрезерных операций.
  Здесь участники получают необходимые знания, чтобы иметь возможность использовать все функции фрезерных станков с этой системой ЧПУ Siemens.

  Продолжительность: 3 дня

  Содержание:
  — Повторение основ станков с ЧПУ
  — Введение в работу и программирование контроллера Sinumerik
  — Измерение заготовки, измерение инструмента
  — Работа с управлением инструментом
  — Фрезерование и задачи сверления
  — G-код и ISO-код
  — Стандартные циклы и шаблоны позиций
  — Использование редактора контуров для создания контуров фрезерования
  — Подпрограммы
  — Повторы частей программы и элементов языка высокого уровня Sinumerik
  — Использование параметров и переменных

  Требуемая квалификация: Базовые знания технологии фрезерования; Чтение технических чертежей

  Целевая аудитория: Операторы, наладчики, программисты


  Контакты »

  Сравнение базового и расширенного Функции и возможности	Синумерик 808D Базовая (версия 4. 4) ППУ141.1	Sinumerik 808D Advanced (версия 4.6) PPU16x.2
  Конфигурация
  Работа с SINAMICS V60 и SIMOTICS S-1FL5 через интерфейс импульс/направление
  Работа с SINAMICS V70 и SIMOTICS S-1FL6 через интерфейс шины привода
  Максимальное количество осей/шпинделей	4	5
  Аналоговый интерфейс ±10 В для шпинделей
  Размер дисплея (цветные TFT-дисплеи)	7,5 дюйма
  Управление адаптацией ПЛК	S7-200 на базе
  Стандартная передача данных RS-232C
  Стандартная передача данных через USB
  Стандартная передача данных через Ethernet
  Количество цифровых входов/выходов	72 / 48
  Интерфейс сенсорного датчика
  Осевые функции
  Ускорение с ограничением рывков
  Динамическое сервоуправление в приводе
  Двигатель подачи, макс. скорость	2000 об/мин	До 4000 об/мин
  2500 имп/об Поддерживаются инкрементальные энкодеры
  Поддерживаются 20-битные абсолютные энкодеры
  Интерполяция
  Интерполирующие оси, до (токарные/фрезерные)	3 / 4
  Прямая линия, окружность, спираль
  Нарезание резьбы с постоянным или переменным шагом
  Жесткое нарезание резьбы (без компенсационного патрона)
  Расширенная поверхность	Фрезерование
  Компрессор
  Трансформации
  Преобразование лицевой/периферийной поверхности (TRANSMIT/TRACYL)
  Синхронная архитектура SINUMERIK
  Асинхронные подпрограммы (ASUB)
  Компенсации
  Компенсация люфта и ходового винта
  Двунаправленная компенсация ходового винта
  Компенсация трения
  Инструменты
  Количество инструментов/режущих кромок в списке инструментов, до	64/128
  Приводной инструмент для токарной обработки
  ЧПУ
  Функция T, S, M в JOG
  Измерение инструмента / детали с графическим управлением в JOG
  Поиск кадра с вычислением (T, S, F, M, позиция)
  Программирование ЧПУ
  Язык программирования ЧПУ SINUMERIK с элементами языка высокого уровня
  ProgramGUIDE BASIC (поддержка технологического цикла)
  Код ISO Язык программирования ЧПУ с постоянными циклами
  Технологические циклы сверления, фрезерования и токарной обработки
  Контурный компьютер
  2D-моделирование ЧПУ и одновременная запись (моделирование в реальном времени)
  Бортовая оптимизация и диагностика
  Контекстно-зависимая бортовая справочная система
  Бортовой сигнал и диагностика сети
  Оптимизация встроенного сервопривода и привода (AST)
  Ввод в эксплуатацию и диагностика бортового привода
  Планировщик обслуживания
  Функции безопасности
  Безопасное отключение крутящего момента (на основе привода)
  Открытая архитектура
  Индивидуальное расширение ЧМИ (Easy XML)
  Пользовательские циклы
  Цены (прейскурантная цена в долларах США плюс налоги, фрахт и т. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
