Электродвигатели Sicme Motori каталог
Электродвигатели постоянного тока Sicme Motori. Производимые в Италии, и завоевавшие большую популярность в РФ и странах бывшего союза. И это не случайность, ведь оборудование компании широко используется в различных сферах производства и успело показать себя с лучшей стороны. Данные двигатели в основной своей массе поставлялись вкупе с импортным оборудованием в период с 70-90 гг. В то время большинство крупных фабрик по производству электродвигателей постоянного тока, предпочитали изготавливать их в т.н. «round frame» корпусе, круглого сечения. В то время как, сегодня популярным вариантом является корпус квадтратного сечения — «square frame», что влечет за собой некоторые сложности при установке и монтаже двигателя на оконечное оборудование заказчика.
Покупая электродвигатель Sicme Motori у нас, мы предлагаем вам плавный и быстрый переход со старого типа корпуса на новый. Многие позиции находятся на складе, так что мы рады предложить вам
Наши специалисты проконсультируют вас по интересующим моделям электродвигателей из линейки Sicme Motori. При надобности, мы поможем подобрать аналог на 100% соответствующий вашим характеристикам и размерам.
Заменяемые типоразмеры электродвигателей Sicme Motori: C 7SN, C 7MN, C 7LN, C 9SN, C 9MN, C 9LN, C 11SN, C 11MN, C 11LN, C 13SN, C 13MN, C 13LN, C 16SN, C 16MN, C 16LN, C 19SN, C 19MN, C 19LN, C 23SN, C 23MN, C 23LN, C 28SN, C 28MN, C 28LN, С 34SN, С 34MN, C 34LN, C 42SN, C 42MN, C 42LN, C 51SN, C 51MN, C 51LN.
Электродвигатели P, NP серии не аналогичны двигателям в «round frame» корпусе. Для монтажа электродвигателей этой серии потребуется доработка переходной рамы и соединительной муфты на вал.
Технические характеристики электродвигателей постоянного тока Sicme Motori обновленной серии P, NP
тип мотора | Pn, кВт | Nn, об/мин | Tn, Нм | Ia, А | Pexc, Вт |
NP80NS | 0,37-4,18 | 1415-3788 | 2,1-11,3 | 1,5-24,3 | 330 |
NP80NM | 0,61-5,28 | 1439-3598 | 2,7-15,3 | 2,0-26,2 | 120 |
NP80NL | 0,56-6,36 | 1412-3675 | 2,4-18,1 | 2,4-26,1 | 380 |
NP90NR | 0,64-7,8 | 1430-3668 | 3,6-23,0 | 2,9-41,4 | 340 |
NP90NS | 0,77-10,32 | 1341-3670 | 4,4-37,4 | 3,8-41,6 | 380 |
NP90NM | 1,03-12,96 | 1406-3498 | 4,2-35,5 | 4,4-42,3 | 420 |
NP90NL | 1,27-16,24 | 1338-3681 | 4,5-42,0 | 4,9-41,5 | 460 |
NP100NR | 1,34-14,72 | 1364-3604 | 6,4-41,7 | 5,0-52,0 | 540 |
NP100NS | 1,51-18,47 | 1313-3605 | 8,0-53,7 | 6,5-51,6 | 580 |
NP100NM | 2,07-20,46 | 1184-3629 | 9,9-66,1 | 7,9-66,1 | 620 |
NP100NL | 2,18-20,64 | 1044-3544 | 11,0-69,9 | 8,8-51,9 | 650 |
P112NS | 2,6-19,3 | 580-4000 | 27-56 | 18,7-62,0 | 600 |
P112NM | 2,7-23,3 | 480-4150 | 34-70 | 18,7-65,0 | 670 |
P112NL | 3-27,8 | 450-4300 | 43-87,0 | 19,4-78,0 | 750 |
P132NS | 8,5-39,5 | 830-3950 | 88-98 | 28,0-110 | 720 |
P132KS | 8,5-42,5 | 860-4150 | 93-106 | 30,0-109 | 720 |
P132NM | 8,3-44,5 | 650-3800 | 111-123 | 28,0-125 | 800 |
P132KM | 8,1-49,5 | 660-4450 | 104-185 | 30-127 | 800 |
P132NL | 7,9-51 | 460-4000 | 138-155 | 28-125 | 920 |
P132KL | 7,7-49,0 | 500-3550 | 132-166 | 30-127 | 920 |
P132NX | 8,0-59,0 | 430-3550 | 155-174 | 28-125 | 1050 |
P132KX | 7,4-49,5 | 430-3150 | 147-186 | 30-127 | 1050 |
P160NS | 12,5-76 | 580-3400 | 204-218 | 42-210 | 1050 |
P160KS | 12,0-83,0 | 560-3750 | 200-217 | 42-210 | 1050 |
P160NM | 12,0-84,0 | 440-2950 | 256-274 | 42-210 | 1200 |
P160KM | 11,5-83,0 | 430-3000 | 254-272 | 42-210 | 1200 |
P160NL | 11,5-83,0 | 340-2350 | 321-348 | 42-210 | 1350 |
P160KL | 14,0-83,0 | 410-2350 | 324-344 | 45-210 | 1350 |
P160NX | 12,5-83,0 | 310-2050 | 360-390 | 42-210 | 1500 |
P160KX | 16,0-83,0 | 400-2100 | 371-389 | 53-210 | 1500 |
P180NS | 17,5-125 | 470-3450 | 344-377 | 60-345 | 1700 |
P180KS | 17,0-84,0 | 490-2250 | 60-212 | 1700 | |
P180NM | 17,0-157 | 360-3450 | 424-475 | 60-420 | 1950 |
P180KM | 16,5-109 | 370-2300 | 414-459 | 60-275 | 1950 |
P180NL | 18,0-182 | 300-3050 | 532-601 | 65-420 | 2100 |
P180KL | 19,5-153 | 350-2730 | 522-574 | 65-325 | 2100 |
P180NX | 20,0-182 | 300-2700 | 603-677 | 60-420 | 2350 |
P180KX | 21,5-153 | 350-2440 | 583-659 | 70-350 | 2350 |
P200NS | 23-146 | 440-2800 | 488-539 | 77-400 | 1700 |
P200KS | 22,5-164 | 400-2850 | 516-579 | 77-450 | 1700 |
P200NM | 22,5-198 | 340-3000 | 612-686 | 77-530 | |
P200KM | 21,5-216 | 310-3000 | 659-724 | 77-530 | 1800 |
P200NL | 26,5-215 | 320-2550 | 786-811 | 77-530 | 2100 |
P200KL | 26,5-250 | 300-2700 | 839-931 | 77-530 | 2100 |
P200NX | 29,5-215 | 310-2250 | 882-972 | 77-530 | 2300 |
P200KX | 32-235 | 300-2400 | 938-1045 | 77-530 | 2300 |
NP225NS | 80-294 | 607-2265 | 1221,6-1275,4 | 231-800 | 2300 |
NP225KS | 79-373 | 569-2829 | 1169-1352 | 231-800 | 2300 |
NP225NM | 80-299 | 534-2008 | 1387,1-1436,2 | 232-800 | 2600 |
NP225KM | 78-389 | 504-2509 | 1305-1517 | 232-800 | 2600 |
NP225NL | 80-300 | 475-1802 | 1557,2-1614,8 | 233-800 | 2900 |
NP225KL | 86-373 | 448-2253 | 1451-1686 | 233-800 | 2900 |
NP250NS | 81-335 | 402-1695 | 1812,5-1952,8 | 245-870 | 2900 |
NP250KS | 132-432 | 631-2199 | 1781-2007 | 375-950 | 2900 |
NP250NM | 117-335 | 358-1521 | 2053,2-2175,1 | 245-870 | 3300 |
NP250KM | 131-431 | 564-1975 | 1981-2231 | 375-950 | 3300 |
NP250NL | 79-327 | 315-1354 | 2306,7-2448,7 | 245-870 | 3700 |
NP250KL | 130-423 | 503-1759 | 2212-2467 | 375-950 | 3700 |
NP280KS | 124-536 | 395-1725 | 2942-3039 | 502-1160 | 3500 |
NP280KM | 178-535 | 349-1547 | 2995-3388 | 364-1160 | 3800 |
NP280KL | 121-530 | 306-1371 | 3371-3819 | 365-1160 | 4100 |
NP315KS | 215-624 | 505-1513 | 3775-4079 | 603-1440 | 3800 |
NP315KM | 213-616 | 448-1348 | 4245-4576 | 603-1440 | 4200 |
NP315KL | 212-627 | 394-1195 | 4796-5190 | 605-1440 | 4600 |
NP355KR | 231-769 | 495-1604 | 4425-4651 | 637-1560 | 3600 |
NP355KS | 228-716 | 384-1277 | 5553-5825 | 645-1575 | 4200 |
NP355KM | 227-769 | 342-1143 | 6198-6466 | 646-1576 | 4500 |
NP355KL | 247-713 | 336-1013 | 6982-7316 | 648-1578 | 4800 |
NP355KX | 260-767 | 310-896 | 7884-8266 | 647-1578 | 5100 |
NP400KR | 275-814 | 434-1373 | 5106-6057 | 758-1588 | 4800 |
NP400KS | 269-888 | 337-1142 | 6398-7603 | 769-1600 | 5000 |
NP400KM | 268-863 | 301-1030 | 7181-8466 | 769-1600 | 5300 |
NP400KL | 310-885 | 312-922 | 7953-9428 | 770-1600 | 5600 |
NP400KX | 338-883 | 307-816 | 8975-10571 | 769-1600 | 5900 |
NP450KRS | 228-878 | 373-1442 | 5551-6019 | 662-1800 | 4200 |
NP450KRM | 226-949 | 329-1343 | 6254-6707 | 663-901 | 4400 |
NP450KR | 225-906 | 292-1198 | 6998-7590 | 664-1900 | 4600 |
NP450KS | 250-948 | 288-1063 | 7865-8565 | 665-1800 | 5000 |
NP450KSM | 285-999 | 287-1007 | 8722-9531 | 666-1796 | 5200 |
NP450KM | 310-996 | 282-897 | 9753-10663 | 721-1794 | 5400 |
NP450KML | 361-940 | 282-798 | 10394-10959 | 721-1794 | 5600 |
NP450KL | 378-987 | 269-709 | 12855-13379 | 720-1796 | 5800 |
NP450KX | 375-986 | 237-627 | 13875-15124 | 719-1798 | 6000 |
Электродвигатели постоянного тока Sicme Motori P- NP серии (типоразмеров 80-200)
Номинальная мощность: 0,37 — 159 кВт (при 1500 об/мин)
Скорость (max): до 6500 об/мин
Высота оси вращения вала: 80 — 200 мм
Возможные степени защиты: IP23, IP54, IP55
Тип охлаждения: IC06, IC17, IC37, IC410, IC610, IC36, IC37, IC666, IC86W
Изоляционный класс: H
Электродвигатели постоянного тока Sicme Motori серии P- NP (типоразмеров 225-450)Номинальная мощность: 140 — 980 кВт (при 1000 об/мин)
Скорость (max): до 3000 об/мин
Высота оси вращения вала: 225 — 450 мм
Возможные степени защиты: IP23, IP54, IP55
Тип охлаждения: IC06, IC17, IC37, IC410, IC610, IC36, IC37, IC666, IC86W
Изоляционный класс: H
Электродвигатели постоянного тока Sicme Motori серии P- NP типоразмеров 500-800
Номинальная мощность: 800 — 2000 кВт
Скорость (max): до 1700 об/мин
Высота оси вращения вала: 500 — 800 мм
Возможные степени защиты: IP23, IP54, IP55
Тип охлаждения: IC06, IC17, IC37, IC410, IC610, IC36, IC37, IC666, IC86W
Изоляционный класс: H
Каталоги Sicme Motori
Sicme Motori
Оставить запрос на двигатель
Комплектующие Sicme Motori — Двигатели Sicme Motori 200025145
Приводное оборудование в составе промышленных установок.
Приводное оборудование состоит из технических устройств, которые используются для передачи вращательного или поступательного движения рабочим органам технологического оборудования.
Что входит состав приводов?
Вся техника представлена широким ассортиментом серводвигателей, электродвигателей, редукторов и мотор-редукторов.
Конструкционно приводное оборудование состоит из устройств подготовки электрической энергии — привода, который генерирует усилие, и передаточно — преобразующего узла (например, редуктора).
Все три конструкционных элемента могут быть собраны в одном корпусе или устанавливаться по отдельности.
Для того чтобы приводящее устройство смогло выполнить свою работу, достаточно только привода, остальные компоненты призваны улучшить качество этой работы.
Для регулирования частоты вращения электродвигателей, редукторов, мотор-редукторов и сервоприводов предлагаются частотные преобразователями (ЧП) и устройствами плавного пуск (УПП).
Частотное регулирование электродвигателя эффективно используют на промышленных предприятиях, в области энергетики, коммунальном хозяйстве и других сферах для автоматизации производственных процессов, экономии на расходовании электроэнергии и других производственных ресурсов, повышать качество выпускаемой продукции.
Применение устройств плавного пуска (УПП) и регулирования частоты (ЧП) вращения двигателей в насосных агрегатах, дает ряд таких преимуществ, как, например, плавный пуск и останов двигателя исключает вредное воздействие переходных процессов (типа гидравлический удар) в напорных трубопроводах и технологическом оборудовании; пуск двигателя осуществляется при токах, ограниченных на уровне номинального значения, что повышает долговечность двигателя, снижает требования к мощности питающей сети и мощности коммутирующей аппаратуры; возможна модернизация действующих технологических агрегатов без замены насосного оборудования и практически без перерывов в его работе.
| Типы приводного оборудования |
|
На сегодняшний день наибольшее распространение в промышленном оборудовании получили электромеханические приводящие устройства.
Принципиального различия между ними практически нет, а вот эксплуатационные характеристики очень сильно отличаются. Воздействие приводного оборудования на рабочие органы носит однонаправленный, реверсивный и многокоординатный (возвратно-поступательный) характер. При этом ее усилие (сообщаемая рабочему органу кинетическая энергия) может быть условным (постоянным) или адаптированным под характеристики конкретного оборудования.
Адаптация приводной техники производится методом внешней настройки или саморегулированием приводящего устройства.
Обращайтесь в Салютех за консультациями и если нужно подобрать привод или управление!
Приводное оборудование в составе промышленных установок.
Приводное оборудование состоит из технических устройств, которые используются для передачи вращательного или поступательного движения рабочим органам технологического оборудования.
Что входит состав приводов?
Вся техника представлена широким ассортиментом серводвигателей, электродвигателей, редукторов и мотор-редукторов.
Конструкционно приводное оборудование состоит из устройств подготовки электрической энергии — привода, который генерирует усилие, и передаточно — преобразующего узла (например, редуктора).
Все три конструкционных элемента могут быть собраны в одном корпусе или устанавливаться по отдельности.
Для того чтобы приводящее устройство смогло выполнить свою работу, достаточно только привода, остальные компоненты призваны улучшить качество этой работы.
Для регулирования частоты вращения электродвигателей, редукторов, мотор-редукторов и сервоприводов предлагаются частотные преобразователями (ЧП) и устройствами плавного пуск (УПП).
Частотное регулирование электродвигателя эффективно используют на промышленных предприятиях, в области энергетики, коммунальном хозяйстве и других сферах для автоматизации производственных процессов, экономии на расходовании электроэнергии и других производственных ресурсов, повышать качество выпускаемой продукции.
Применение устройств плавного пуска (УПП) и регулирования частоты (ЧП) вращения двигателей в насосных агрегатах, дает ряд таких преимуществ, как, например, плавный пуск и останов двигателя исключает вредное воздействие переходных процессов (типа гидравлический удар) в напорных трубопроводах и технологическом оборудовании; пуск двигателя осуществляется при токах, ограниченных на уровне номинального значения, что повышает долговечность двигателя, снижает требования к мощности питающей сети и мощности коммутирующей аппаратуры; возможна модернизация действующих технологических агрегатов без замены насосного оборудования и практически без перерывов в его работе.
| Типы приводного оборудования |
|
На сегодняшний день наибольшее распространение в промышленном оборудовании получили электромеханические приводящие устройства.
Принципиального различия между ними практически нет, а вот эксплуатационные характеристики очень сильно отличаются. Воздействие приводного оборудования на рабочие органы носит однонаправленный, реверсивный и многокоординатный (возвратно-поступательный) характер. При этом ее усилие (сообщаемая рабочему органу кинетическая энергия) может быть условным (постоянным) или адаптированным под характеристики конкретного оборудования.
Адаптация приводной техники производится методом внешней настройки или саморегулированием приводящего устройства.
Обращайтесь в Салютех за консультациями и если нужно подобрать привод или управление!
Sicme Motori — Двигатели переменного и постоянного тока с квадратной рамой — Приводы и автоматизация
Приводы и автоматика гордятся тем, что являются официальным агентом Sicme Motori в Великобритании.
Sicme Motori была основана в 1967 году в Турине, Италия. Компания с 50-летним опытом проектирования и производства электродвигателей является одной из ведущих компаний в этом секторе. Имея два современных предприятия в Турине, Италия, компания поставляет свою продукцию в 42 страны мира. В настоящее время Sicme Motori сосредоточена на 4 рынках: промышленные двигатели, возобновляемые источники энергии, энергоэффективность и сервисное обслуживание. Компания Sicme Motori, производящая широкий выбор двигателей переменного и постоянного тока различных типоразмеров и мощностей, предлагает качественные двигатели по конкурентоспособным ценам.
Двигатели с квадратной рамой обеспечивают большую мощность при меньшем размере рамы, чем традиционные двигатели с круглой рамой.
Двигатели переменного тока
Серия MQ
Трехфазный асинхронный двигатель с короткозамкнутым ротором, разработанный для обеспечения высокой производительности и небольших размеров для промышленного применения с переменной скоростью.
Главной особенностью является полностью ламинированный статор, в который интегрирована система охлаждения. Эта конструкция позволяет получить очень компактный, прочный и малоинерционный двигатель. Он снабжен независимым электровентилятором, который позволяет непрерывно развивать максимальный крутящий момент даже на низких скоростях. Доступны 11 типоразмеров от 100 до 500, мощностью от 2,5 до 3600 кВт. Класс изоляции F, защита IP23 или IP54, охлаждение IC06 или IC416.
По запросу двигатель может быть оснащен на заводе широким спектром аксессуаров, таких как энкодеры, тахометры, тормоза, датчики и реле. Различные типы конструкции С жидкостным охлаждением, серия AW Низкоинерционная версия, серия AJ и сертификаты UL и Ulc
Идеально подходит для использования в прокатных станах — экструдерах — прессах — кранах — каруселях — станках — канатном транспорте — машинах для производства проволоки / кабеля — Выдувные машины — Испытательные стенды
Серия BQ
Трефаза Асинхронные векторные двигатели
Мощность от 0,5 до 3700 кВт
Высота вала от 80 A 500 мм
Степень защиты от IP23 до IP55
серия
Мощность от 3 до 650 кВт
Высота шахты от 100 до 355 мм
Степень защиты IP54 и IP55
Большой выбор аксессуаров
Серия SQ-SJ
Трехфазные синхронные двигатели с постоянными магнитами
Крутящий момент от 30 до 12 000 Нм
Высота вала от 100 до 355 мм
Максимальная плотность крутящего момента и высокая динамика (серия SJ) версия
Высокопроизводительные магниты Nd-Fe-B
Большой выбор аксессуаров
Двигатели постоянного тока
Серия RP
Высокопроизводительные двигатели постоянного тока
Мощность от 75 до 800 кВт
Высота вала от 200 до 355 мм
Степень защиты от IP23 до IP55
Высокая плотность крутящего момента и компактность
Низкая инерция и высокая динамика
Большой выбор аксессуаров
Серия P-1NP
Двигатели постоянного тока общего назначения
Мощность от 0,37 до 2700 кВт
Высота вала от 80 до 800 мм и более
Степень защиты от IP23 до IP56
Доступны все типы монтажа и охлаждения
Доступны сертификаты CSA и NEMA
Широкий выбор аксессуаров
Серия C
Двигатели ATEX: взрывозащищенные
Мощность от 0,16 до 35 кВт
Питание от аккумуляторов от 110 до 440 В EC (Директива ATEX)
Серия SM-ML
Стандартные двигатели AISE для тяжелых условий эксплуатации
Мощность до 450 кВт компенсационная обмотка
Номинальные характеристики, особые рабочие характеристики и габаритные размеры
в соответствии со стандартом AISE St.
No. 1 – редакция от сентября 1968 г.
Серия RA
Разработаны для промышленного применения с переменной скоростью. Статор полностью ламинирован для минимизации потерь. Магнитная цепь и обмотки были разработаны для оптимизации переключения. Доступны 20 типоразмеров от 80 до 800, мощностью от 0,5 до 2500 кВт. Типоразмеры 180 и выше доступны с компенсационными обмотками для улучшения перегрузочных характеристик и расширения диапазона скоростей при ослаблении поля. Класс изоляции F или H, защита IP23, охлаждение IC06.
По запросу двигатель может быть изготовлен на заводе с широким набором аксессуаров, таких как энкодеры, тахометры, тормоза, датчики и реле. Различные формы конструкции и методы охлаждения и повышенная защита до IP55 Сертификаты: NEMA и CSA
Двигатели серии RA идеально подходят для прокатных станов, экструдеров, прессов, кранов, каруселей, станков, канатного транспорта, машин для производства проволоки/кабеля, выдувания машины.
В наличии на складе:
Двигатели в наличии на складе.
Свяжитесь с нами:
Motori sicme
МОТОРИ-СИКМЕМОТОРИ
ТЕЛЕКАДРИ С.р.л. — Via Fiume 11/13 — 20021 BARANZATE — ИТАЛИЯ ТЕЛ.: +39 023561870 ФАКС: +39 023561929 ЭЛЕКТРОННАЯ ПОЧТА: [email protected]
Область применения SICMEMOTORI – одно из промышленных электродвигателей. самая полная и надежная из существующих на сегодняшний день на рынке.
В частности, двигатели постоянного тока являются результатом 40-летнего опыта и технологического развития и производятся с использованием лучших материалов и самых передовых производственных технологий.
Знание промышленного применения и проблем, связанных с переменной скоростью, послужило основой для проектирования двигателей переменного тока для векторного/инверторного питания, чтобы удовлетворить все потребности такого рода работы.
НАШИ ДВИГАТЕЛИ:
Серия P-NP общего назначения
Стандарты МЭК 60034-1
Полностью ламинированная рама
Класс изоляции H
20 высота вала (от 80 до 800)
Мощность от 0,5 до 2700кВт
Доступны все наиболее распространенные способы монтажа IM, тип охлаждения IC и степень защиты IP
Двигатели сертифицированы в соответствии со стандартами CSA C22-2 (сертификат № LR77401)
Серия 2F с внутренним избыточным давлением
CENELEC EN 50014-50016 Стандарты
EEXp-II-T3
Степень защиты IP23 — IP55
Утвержденная мощность от 0,5 до 447 кВт
Доступны более высокие мощности
по запросу (со специальным разрешением)
Двигатели сертифицированы CESI (сертификат одобрения можно получить по запросу), но без одобрения директивы ATEX
Взрывозащищенность серии C
Стандарты EN 50014/1997 и EN 50018/2000
Директива 94/9/CE (ATEX), группа II, категория 2G
7 высота вала (от 112 до 280)
Мощность от 0,5 до 45 кВт в соответствии с директивой 94/9/CE ATEX
Доступна мощность до 110 кВт (с сертификатом EEXd, но без соответствия директиве 94/9/CE ATEX)
Двигатели сертифицированы и одобрены CESI (сертификаты или одобрения предоставляются по запросу)
Серия SM-ML для тяжелого режима работы (двигатели MILL) A. I.S.E. St. N. 1 (сентябрь 1968 г.) — Стандарты IEC 34-13
Разборная массивная рама для рамок SM802-804
Неразборный цельноламинированный каркас с компенсационными обмотками для корпусов МЛ806-818
Стандартное охлаждение IC410 (ТЭНВ) и IC37 (ТЭФВ)
Также доступен с вентилятором IC06 (DPFG-FG) и с теплообменником воздух-вода IC86W (TEWAC)
Характеристики и размеры согласно A.I.S.E. Стандарты.
Стандартные двигатели переменного тока серии для прямого и инверторного питания (Эфф. 2) — типоразмеры 56–400
Размеры и характеристики в соответствии со стандартами IEC72-1 — IEC60034-1
Ротор с короткозамкнутым ротором
Класс эффективности Eff2
Кадры от 56 до 400
Мощность от 0,06 до 560 кВт при 1500 об/мин
Изоляция и пропитка для питания инвертора
Класс изоляции F
Доступные системы охлаждения:
IC411 самовентилируемый (IP55)
IC416 осевое принудительное охлаждение (IP55)
Генератор импульсов как опция
Алюминиевая рама, высота вала 56-112
Чугунная рама, высота вала 132-400
Серия AJAr с квадратным полностью ламинированным статором для векторного/инверторного питания (Vector-Speed) с малой инерцией — рамы 180-280 Стандарты IEC 60034-1
Степень защиты IP23
Принудительное радиальное охлаждение IC06
Типоразмеры от 180 до 280
Мощность от 83 до 377 кВт при 1500 об/мин
Малые габариты
Очень низкая инерция
Импульсный генератор или резольвер питание инвертора (Vector-Speed) — типоразмеры 100-355
Стандарты IEC 60034-1
Степень защиты IP54 (IP55) и IP23
Осевое принудительное охлаждение (IC416) или радиальное принудительное охлаждение
(IC06) или воздушно-водяное охлаждение (IC86W)
Кадры от 100 до 355
Мощность от 4 до 1000кВт при 1500об/мин
Малые габариты и низкая инерция
Генератор импульсов или резольвер
Электромагнитный стояночный тормоз доступен по запросу
Имеется маркировка UL (для некоторых типоразмеров)
Компактные изображения серии ACVc для инверторного питания (вектор — скорость) — величины 71-90
Стандарты — IEC 60034-1
Степень защиты IP54 или IP55
Осевое принудительное охлаждение IC416
Кадры от 71 до 90
Мощность от 0,37 до 3 кВт до 1500 г/1
Малые габариты и низкая инерция
Широкий диапазон регулировки Скорость Постоянная мощность
Сборка энкодера или резольвера
Вариант установки электромагнитного тормоза Серия SJ — Трехфазные малоинерционные синхронные двигатели с постоянными магнитами — типоразмеры 100-280
Стандарты МЭК 60034-1
Степень защиты IP54 (IP55)
Принудительная вентиляция IC416
Ротор с очень высокими характеристиками магнитов Nd-Fe-B
Пропитка и изоляция, подходящие для питания инвертора
Рамы 100-132-160-280
Крутящий момент от 43 до 2200 Нм
Класс изоляции F
Небольшие размеры и очень низкая инерция двигателя
Регулирование скорости от 0 до номинальной скорости при постоянном крутящем моменте
Наиболее распространенные аксессуары доступны по запросу (генератор импульсов, револьвер, тормоз, нагреватели, термодатчики и т. д.)
Серия SQ — Трехфазные синхронные двигатели с постоянными магнитами — крутящий момент до 800 кНм Стандарты IEC 60034-1
Степень защиты IP54 (IP55)
Радиальная принудительная вентиляция IC416 или другой тип охлаждения
Ротор с очень высокими характеристиками магниты Nd-Fe-Bo
Пропитка и изоляция для питания инвертора
Типоразмеры 180-225-280-355 (по каталогу) и больше
Крутящий момент от 750 до 8400 Нм (по каталогу)
Крутящий момент до 800 000 Нм
Класс изоляции F
Двигатели, подходящие для промышленного применения с переменной скоростью без коробки передач
Доступны наиболее распространенные аксессуары (генератор импульсов, резольвер, нагреватели, тепловые предохранители и т. д.)
Серия ST — 3-фазные синхронные двигатели с жидкостным охлаждением и постоянными магнитами для низкоскоростных применений (моментные двигатели) — крутящий момент до 15 кНм — типоразмеры 132- 355
Стандарты МЭК 60034-1
Степень защиты IP55
Жидкостное охлаждение IC9W7
Ротор с высокоэффективными магнитами Nd-Fe-B
Пропитка и изоляция, подходящие для питания инвертора
Кадры 132-355
Крутящий момент от 100 до 15000 Нм
Класс изоляции F
Двигатели, подходящие для промышленного применения с переменной скоростью, без редуктора, встроенные в конструкцию машины
Наиболее распространенные аксессуары доступны по запросу (генератор импульсов, тепловые датчики и т.
Мощность от 0,37 до 2700 кВт
Высота вала от 80 до 800 мм и более
Степень защиты от IP23 до IP56
Доступны все типы монтажа и охлаждения
Доступны сертификаты CSA и NEMA
Широкий выбор аксессуаров

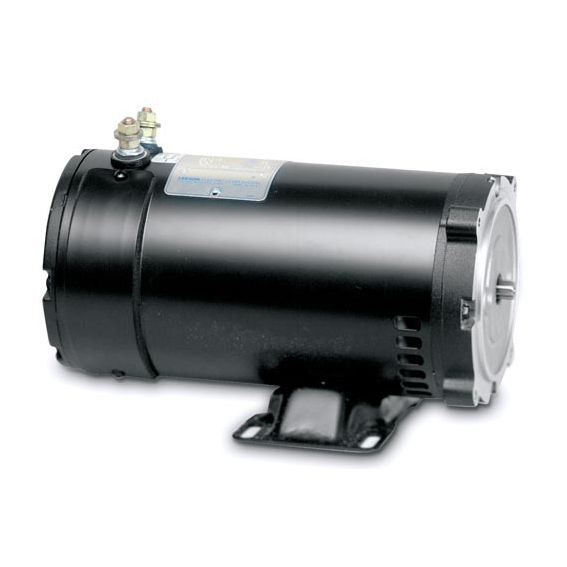

Мощность от 0,16 до 35 кВт
Питание от аккумуляторов от 110 до 440 В EC (Директива ATEX)
Мощность до 450 кВт компенсационная обмотка
Номинальные характеристики, особые рабочие характеристики и габаритные размеры
в соответствии со стандартом AISE St.
No. 1 – редакция от сентября 1968 г.
Полностью ламинированная рама
Класс изоляции H
20 высота вала (от 80 до 800)
Мощность от 0,5 до 2700кВт
Доступны все наиболее распространенные способы монтажа IM, тип охлаждения IC и степень защиты IP
Двигатели сертифицированы в соответствии со стандартами CSA C22-2 (сертификат № LR77401)
EEXp-II-T3
Степень защиты IP23 — IP55
Утвержденная мощность от 0,5 до 447 кВт
Доступны более высокие мощности
по запросу (со специальным разрешением)
Двигатели сертифицированы CESI (сертификат одобрения можно получить по запросу), но без одобрения директивы ATEX
Директива 94/9/CE (ATEX), группа II, категория 2G
7 высота вала (от 112 до 280)
Мощность от 0,5 до 45 кВт в соответствии с директивой 94/9/CE ATEX
Доступна мощность до 110 кВт (с сертификатом EEXd, но без соответствия директиве 94/9/CE ATEX)
Двигатели сертифицированы и одобрены CESI (сертификаты или одобрения предоставляются по запросу)
I.S.E. St. N. 1 (сентябрь 1968 г.) — Стандарты IEC 34-13 Разборная массивная рама для рамок SM802-804
Неразборный цельноламинированный каркас с компенсационными обмотками для корпусов МЛ806-818
Стандартное охлаждение IC410 (ТЭНВ) и IC37 (ТЭФВ)
Также доступен с вентилятором IC06 (DPFG-FG) и с теплообменником воздух-вода IC86W (TEWAC)
Характеристики и размеры согласно A.I.S.E. Стандарты.
Ротор с короткозамкнутым ротором
Класс эффективности Eff2
Кадры от 56 до 400
Мощность от 0,06 до 560 кВт при 1500 об/мин
Изоляция и пропитка для питания инвертора
Класс изоляции F
Доступные системы охлаждения:
IC411 самовентилируемый (IP55)
IC416 осевое принудительное охлаждение (IP55)
Генератор импульсов как опция
Алюминиевая рама, высота вала 56-112
Чугунная рама, высота вала 132-400
Степень защиты IP23
Принудительное радиальное охлаждение IC06
Типоразмеры от 180 до 280
Мощность от 83 до 377 кВт при 1500 об/мин
Малые габариты
Очень низкая инерция
Импульсный генератор или резольвер питание инвертора (Vector-Speed) — типоразмеры 100-355
Степень защиты IP54 (IP55) и IP23
Осевое принудительное охлаждение (IC416) или радиальное принудительное охлаждение
(IC06) или воздушно-водяное охлаждение (IC86W)
Кадры от 100 до 355
Мощность от 4 до 1000кВт при 1500об/мин
Малые габариты и низкая инерция
Генератор импульсов или резольвер
Электромагнитный стояночный тормоз доступен по запросу
Имеется маркировка UL (для некоторых типоразмеров)
Степень защиты IP54 или IP55
Осевое принудительное охлаждение IC416
Кадры от 71 до 90
Мощность от 0,37 до 3 кВт до 1500 г/1
Малые габариты и низкая инерция
Широкий диапазон регулировки Скорость Постоянная мощность
Сборка энкодера или резольвера
Стандарты МЭК 60034-1
Степень защиты IP54 (IP55)
Принудительная вентиляция IC416
Ротор с очень высокими характеристиками магнитов Nd-Fe-B
Пропитка и изоляция, подходящие для питания инвертора
Рамы 100-132-160-280
Крутящий момент от 43 до 2200 Нм
Класс изоляции F
Небольшие размеры и очень низкая инерция двигателя
Регулирование скорости от 0 до номинальной скорости при постоянном крутящем моменте
Наиболее распространенные аксессуары доступны по запросу (генератор импульсов, револьвер, тормоз, нагреватели, термодатчики и т.
д.)Степень защиты IP54 (IP55)
Радиальная принудительная вентиляция IC416 или другой тип охлаждения
Ротор с очень высокими характеристиками магниты Nd-Fe-Bo
Пропитка и изоляция для питания инвертора
Типоразмеры 180-225-280-355 (по каталогу) и больше
Крутящий момент от 750 до 8400 Нм (по каталогу)
Крутящий момент до 800 000 Нм
Класс изоляции F
Двигатели, подходящие для промышленного применения с переменной скоростью без коробки передач
Доступны наиболее распространенные аксессуары (генератор импульсов, резольвер, нагреватели, тепловые предохранители и т. д.)
Степень защиты IP55
Жидкостное охлаждение IC9W7
Ротор с высокоэффективными магнитами Nd-Fe-B
Пропитка и изоляция, подходящие для питания инвертора
Кадры 132-355
Крутящий момент от 100 до 15000 Нм
Класс изоляции F
Двигатели, подходящие для промышленного применения с переменной скоростью, без редуктора, встроенные в конструкцию машины
Наиболее распространенные аксессуары доступны по запросу (генератор импульсов, тепловые датчики и т.
