Штуцерная камера

Cтраница 1

Штуцерная камера 14 располагается на втором отводе на линии дросселирования.  [1]

Штуцерные камеры через тройник J3 соединяют трубами выкидной линии с амбаром для сбора пластовой жидкости и с факелом. Для измерения объемной скорости притока пластовой жидкости на выкидной линии устанавливают расходомер.  [3]

Штуцерная камера 14 располагается на втором отводе на линии дросселирования.  [4]

Штуцерные камеры устанавливают горизонтально. Буровая должна быть-обеспечена тремя комплектами штуцеров по 6 в каждом ( диаметры штуцеров 6 3; 9 0; 12 7; 17 9; 25 3 и 35 8 мм) и накидными ключами для вскрытия штуцерных камер.  [5]

Штуцерные камеры через тройник 13 соединяют трубами выкидной линии с амбаром для сбора пластовой жидкости и с факелом. Для измерения объемной скорости притока пластовой жидкости на выкидной линии устанавливают расходомер.  [7]

В штуцерных камерах предусмотрены регулирующие штуцера с ручным или дистанционным гидравлическим управлением.  [8]

Задвижки, штуцерные камеры, манометры и вентили устанавливают в легкодоступных местах.  [9]

Штуцера и штуцерные камеры меняют после перевода струи на резервный выкид и закрытия соответствующих задвижек на рабочем выкиде. Давление на струне за штуцером снижают до атмосферного при помощи вентиля, установленного на линии. Манифольд фонтанной арматуры комплектуется аппаратурой и емкостями для замера дебита и содержания метанола. Емкость для метанола оборудуют предохранительным клапаном, манометром и трубкой с запорным устройством для соединения емкости с атмосферой.  [10]

Штуцера и штуцерные камеры меняют после перевода струи на резервный выкид и закрытия соответствующих задвижек на рабочем выкиде. Давление на струне за штуцером снижают до атмосферного при помощи вентиля, установленного на линии. Манифольд фонтанной арматуры комплектуется аппаратурой и емкостями для замера дебита и содержания метанола. Емкость для метанола оборудуют предохранительным клапаном, манометром и трубкой с запорным устройством для соединения емкости с атмосферой.  [11]

Смена штуцера и штуцерных камер производится после перевода струи на второй выкид и закрытия резервной задвижки на рабочем выкиде. Давление на струне за штуцером снижается до атмосферного при помощи крана, установленного на линии.  [12]

Между второй крестовиной и штуцерными камерами смонтированы с одной стороны задвижка, а с другой - тройник и задвижка. От тройника газированный раствор поступает на газоотделитель, где он разделяется на две фазы: буровой раствор и газовый поток. Раствор направляется в систему очистки, а газ - в систему сжигания. От второй крестовины проложен отвод на прямой сброс раствора в земляной амбар.  [13]

От выкидных линий проводят отводы на штуцерные камеры

и дегазаторы, диаметр отвода под регулируемый штуцер равен 50 и 6 5 мм. На каждой выкидной линии устанавливают не менее трех задвижек, а на отводах от вмкидных линий - не менее двух. Состояние обвязки противовыбросового оборудования и выкидных линий контролируется ежедневно при вскрытии пластов с АВПД. Основное внима-ние обращают на прочность и герметизацию межтрубного пространства, так как скважины редко фонтанируют через бурильные трубы. Каждое звено ОП может оказаться под давлением, и любая деталь может выйти из строя.  [14]

Опытный завод ВНИИБТ выпустил пульты управления штуцерной камерой, разработанные ВНИИБТ и АзИНМАШем. Пульт управления снабжен манрме -: трами, показывающими давление перед штуцером и в гидросистеме: винтовым - рычагом, регулирующим клапан; дросселем для отключения регулируемого штуцера.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Штуцерная камера - Большая Энциклопедия Нефти и Газа, статья, страница 2

Штуцерная камера

Cтраница 2

Опытный завод ВНИИБТ выпустил пульты управления штуцерной камерой, разработанные ВНИИБТ и АзИНМАШем. Пульт управления снабжен манометрами, показывающими давление перед штуцером и в гидросистеме: винтовым рычагом, регулирующим клапан; дросселем для отключения регулируемого штуцера.  [16]

Большие затраты труда необходимы для очистки штуцеров и штуцерных камер от парафина.  [18]

Равномерно изношенные участки наблюдаются на внутренних и внешних поверхностях штуцерных камер, расположенных перпендикулярно и параллельно направлению движения газоабразивного потока ( рис. 6), на внутренних поверхностях колец, где происходит завихрение газоабразивного потока относительно направления его движения ( рис. 7), и гильзы термометра, изнашиваемая поверхность которой расположена перпендикулярно ( рис. 8, а) и параллельно ( рис. 8 6) движению потока.  [19]

На рис. 12 и 13 показан общий вид изношенной поверхности кольца

штуцерной камеры и линзы, свидетельствующий об одновременном протекании коррозионного и газоабразивного изнашивания, причем преобладающим видом изнашивания кольца штуцерной камеры является коррозия.  [20]

В период опрессовки пробковый кран вертлюжной головки и краны, расположенные за штуцерными камерами, должны быть закрыты. После опрессовки кран, установленный перед агрегатом, закрывается, а остальные краны открываются.  [21]

Еслй выкидные линии смонтированы из деталей на рабочее давление 70 МПа, включая первые штуцерные камеры, а далее до сброса - из деталей на рабочее давление 35 МПа, то выкидные линии следует спрессовывать поочередно на 70 и 35 МПа, Для этого должны строго соблюдаться разделение деталей по рабочим давлениям и их сборка. На бирках, где указана нумерация задвижек, соответственно должно быть записано рабочее давление. По окончании опрессовки в холодное время года манифольдные линии заполняются невоспламеняющейся жидкостью от задвижек-отсекателей до сбросов.  [22]

Если выкидные линии смонтированы из деталей на рабочее давление 70 МПа, включая первые штуцерные камеры, а далее до сброса - из деталей на рабочее давление 35 МПа, то выкидные линии следует спрессовывать поочередно на 70 и 35 МПа. Для этого должны строго соблюдаться разделение деталей по рабочим давлениям и их сборка. На бирках, где указана нумерация задвижек, соответственно должно быть записано рабочее давление. По окончании опрессовки в холодное время года манифольдные линии заполняются невоспламеняющейся жидкостью от задвижек-отсекателей до сбросов.  [23]

Оптимальная продолжительность гомогенизации раствора из рассмотренных бентонитов Константиновского и ского заводов Утяжелитель в штуцерной камере с насадками может быть принята равной 2 час.  [24]

На выкидной линии 16 установлена задвижка 12 с электроприводом / / типа ЭВП-30, штуцерная камера 14, задвижка 15 Штуцер используется для регулирования скорости подъема плунжера в скважине.  [26]

Прувер предназначен для измерения дебита газа и устанавливается на выкидной линии противовыбросового оборудования после штуцерной камеры.  [27]

В отличие от основной схемы обвязки в данном варианте предусматривается сборка сбросовой линии с одной штуцерной камерой.  [29]

Допускается в отдельных случаях монтаж противовыбро-сового оборудования на нефтяных скважинах с поворотом линии глушения пог ле штуцерных камер.  [30]

Страницы:      1    2    3

www.ngpedia.ru

Штуцерная камера - Большая Энциклопедия Нефти и Газа, статья, страница 3

Штуцерная камера

Cтраница 3

Для ускорения монтажа выпускаются манифольды на нескольких блоках с установленными на последних задвижками, тройниками, штуцерными камерами, дегазаторами и другими узлами согласно техническим условиям.  [31]

Согласно типовой схеме газированный буровой раствор поступает на крестовик, от которого он направляется на одну из штуцерных камер.  [32]

Смесительное устройство ( рис. 40) состоит из приемной камеры с диффузором, переходящим в напорную трубу и штуцерную камеру со сменной насадкой. Приемная камера изготовляется из легкого сплава и своим фланцем крепится к приемной воронке.  [33]

Допускается в отдельных случаях монтаж противовыбро - - сового оборудования на нефтяных скважинах с поворотом линии глушения пос ле штуцерных камер.  [34]

На манифольде на месте коренных задвижек ( первые от крестовины) допускается применение прямоточных задвижек с ручным управлением, а перед штуцерными камерами на линии глушения и на линии, идущей на отбойную камеру, устанавливают дегазатор.  [36]

Смесительное устройство включает в себя приемную емкость с диффузором, переходящим с одной стороны в напорную трубу, а с другой - в

штуцерную камеру со сменной насадкой.  [37]

На 300 м через эжектор подается 150 м3 раствора удвоенной концентрации на ЦА-320 и 150 м3 технической воды, закачиваемой одновременно системой нагнетания скважины через специально подобранную штуцерную камеру. Таким образом, раствор доводится до заданной концентрации. Методика подбора диаметра штуцеров приводится по монограмме.  [38]

На рис. 12 и 13 показан общий вид изношенной поверхности кольца штуцерной камеры и линзы, свидетельствующий об одновременном протекании коррозионного и газоабразивного изнашивания, причем преобладающим видом изнашивания кольца штуцерной камеры является коррозия.  [39]

На законченную обвязку устья скважины составляется перечень установленного оборудования и приборов: крестовина ( шифр, размер, завод-изготовитель), 2 коренные задвижки на 50 МПа, 6 тройников, 2 вентиля высокого давления диаметром 12 7 мм, 2 манометра на 60 МПа, 2 штуцерные камеры

, 2 регулируемых штуцера, гаситель и буфер.  [40]

Особое внимание уделяют креплению выкидных линий для предотвращения их вибрации при сильных штормовых ветрах. В штуцерную камеру линии рабочего выкида устанавливают штуцер с заранее выбранным диаметром. Диаметр штуцера указывается на бирке, которая прочно закрепляется на штуцерной камере.  [41]

Особое внимание уделяют креплению выкидных линий для предотвращения их вибрации при сильных штормовых ветрах. В штуцерную камеру линии рабочего выкида устанавливают штуцер с заранее выбранным диаметром. Диаметр штуцера указывается на бирке, которая прочно закрепляется на штуцерной камере. Группа задвижек на выкидных линиях противовыбросового оборудования устанавливается в легкодоступных местах, обеспечивающих удобство их обслуживания и замены.  [42]

Порядок применения штуцеров на буровых следующий. В штуцерной камере на выкиде в желоб устанавливается 20 - или 25-мм штуцер. В остальных штуцерных камерах на отводе штуцера не устанавливаются, а камеры закрываются крышкой с полным комплектом шпилек. В быстросменном корпусном штуцере крышка ввинчивается в корпус штуцера.  [43]

Порядок применения штуцеров на буровых следующий. В штуцерной камере иа выкиде в желоб устанавливается 20 - или 25-мм штуцер. В остальных штуцерных камерах на отводе штуцера не устанавливаются, а камеры закрываются крышкой с полным комплектом шпилек. В быстросменном корпусном штуцере крышка ввинчивается в корпус штуцера.  [44]

Страницы:      1    2    3

www.ngpedia.ru

Дробильно-сортировочное оборудование «ОПК» - Штуцеры дискретные регулируемые фланцевые, штуцерные камеры

Главная > Штуцеры дискретные регулируемые фланцевые, штуцерные камеры

НПП ОБУХОВСКАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ производит устьевую скважинную арматуру для эксплуатации скважин.

Штуцеры регулируемые дискретные фланцевые, устройства щтуцерные, штуцерные камеры

 Штуцер дискретный http://www.dromash.ru/http://www.dromash.ru/ШДФ-9М. Рабочее давление 21 Мпа. Условный регулирующий размер 0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18мм. Регулирующий механизм -золотниковый цилиндр, материал цилиндра сталь 40ХН (хром), допустима замена на сталь 38ХМЮА (азотированная) Габаритные размеры 220х125х100мм.  Масса, не более 8 кг.

Штуцер дискретный http://www.dromash.ru/http://www.dromash.ru/ШДФ-10М. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34мм. Штуцер http://www.dromash.ru/http://www.dromash.ru/ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости. Габаритные размеры 234х136х115мм.  Масса, не более 18 кг.

Штуцер дискретный ШДР-9М. Наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18мм. Габаритные размеры 234х136х1155мм.  Масса, не более 24 кг.

Штуцер регулируемый фланцевый ШРФ-20. Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 20мм с плавным изменением проходного сечения. Рабочая температура окружающей среды  от -60°С до +40°С.  Габаритные размеры без учёта вентилей с манометрами и фланцев 101,5х218(250)х55 мм.  Масса, не более 3,15 кг.

Штуцер дискретный фланцевый http://www.dromash.ru/http://www.dromash.ru/ШДФ 12М.  Рабочая среда нефть, вода и газ. Рабочее давление 21 Мпа. Условный регулирующий размер 0; 2; 2,5; 3; 3,5; 4; 4,5; 5; 6; 8; 10; 12. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное  Регулируемый орган-цилиндр. Габаритные размеры, без учёта выводов для манометров, 232,5х125х93мм.  Масса, не более 7,7 кг.

Штуцер регулируемый фланцевый ШРФ 40-161,9.  Рабочая среда нефть и вода.  Рабочее давление 21 Мпа. Условные размеры проходного сечения от 0 до 40мм,  с плавным изменением. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное  Регулируемый орган-цилиндр. Габаритные размеры, без учёта вентилей с манометрами  и фланцев 175х333х70 мм.  Масса, не более 12,5 кг.

Штуцер дискретный регулируемый ШДР 9К.  Рабочая среда нефть,  вода и газ.  Рабочее давление 70 Мпа. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18; 20 мм.   Рабочая температура окружающей среды от -60°С до +40°С. Управление штуцером  ручное.  Регулируемый орган - золотник ?50мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100 мм.  Масса, не более 12,5 кг.

Штуцер дискретный регулируемый ШДР 03М-00.000.  Рабочая среда нефть, вода и газ. Рабочее давление 21 Мпа. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 14; 18;20мм. Рабочая температура окружающей среды от -60°С до +40°С. Точность калибровки отверстий ±0,01 мм. Управление штуцером ручное.  Регулируемый орган - цилиндр. Габаритные размеры, без учёта выводов для манометров 265х136х100 мм.  Масса, не более 11,3кг.

Штуцер-дроссель ШД.001служит для регулирования расхода жидкости при нефтедобыче, предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Штуцер-дроссель представляет собой дросселирующее изделие из корундовой технической керамики марки ГБ-15М. Дроссель устанавливается в корпус. Дросселирование жидкости осуществляется через центральное отверстие в штуцер-дросселе.

 Устройство штуцерное УШК 004 (2ШУ-101-79-2). Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3. Штуцерное устройство соответствует климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначено для эксплуатации в интервале температур от + 400С до – 600С и предельном значении относительной влажности воздуха 100% при температуре 250С. Штуцерное устройство устанавливается на трубопроводах между двумя фланцами по РД26-16-40-89 либо по ГОСТ 28919-91. Твёрдость материалов фланцев, находящихся в соединении со штуцером, должна быть выше твёрдости материала корпуса штуцера не более чем на 50 единиц по Бринелю.

http://www.dromash.ru/Штуцерная камера ШК100х14.000-01. Рабочее давление 20 Мпа. Условный размер проходного отверстия ввертыша 2/ 3/ 4/ 5  мм (стандартная комплектация). Габаритные размеры 274х211х121 мм.  Масса, не более 12 кг.

http://www.dromash.ru/Штуцерная камера 1436.  Рабочая среда нефть и вода. Рабочее давление 140 Мпа. Условный размер проходного отверстия дросселя ? от 1до 20мм, шаг 1мм. Габаритные размеры 347х240х89 мм.  Масса, не более 12,1 кг. Управление штуцерной камерой - ручная замена дросселя.

http://www.dromash.ru/Штуцерная камера Н05.042. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Условный размер проходного отверстия дросселя ? от 1до 20мм, шаг 1мм. Управление штуцерной камерой - ручная замена дросселя. http://www.dromash.ru/Штуцерная камера Н05.042А. Габаритные размеры 215х174,5х89 мм.  Масса, не более 8,0 кг. http://www.dromash.ru/Штуцерная камера Н05.042Б.  Габаритные размеры 215х187х114 мм.  Масса, не более 13,1 кг.



Штуцер дискретный ШДР-9М

ШДР-9М-65-21

Штуцер дискретный ШДР-9М-65-21 с комплектом ответных фланцев

ШДР-9М-65-21,  КОФ 65х21

Штуцер дискретный http://www.dromash.ru/http://www.dromash.ru/ШДФ-9М

http://www.dromash.ru/http://www.dromash.ru/ШДФ-9М-65-21

Штуцер дискретный http://www.dromash.ru/http://www.dromash.ru/ШДФ-9М-65-21 с комплектом ответных фланцев

http://www.dromash.ru/http://www.dromash.ru/ШДФ-9М-65-21, КОФ 65х21

Штуцер дискретный http://www.dromash.ru/http://www.dromash.ru/ШДФ-10-65-21

http://www.dromash.ru/http://www.dromash.ru/ШДФ-10-65-21

Штуцер регулируемый ШРФ-20-65-21

ШРФ-20-65-21

Вентиль стальной прямоточный под манометр

ВПЭМ 5х35

Вентиль стальной прямоточный под манометр с разделителем сред

ВПЭМ 5х35 РС

Замковая опора с клапаном-отсекателем

ОМ73Б50.000

Замковая опора ОМ-60, ОМ-73

ОМ-60, ОМ-73

Клапан промывочный для депарафинизации НКТ-73

МКС-73.00.000

 Центратор для насоса ШГН 44-НВ2Б

Ц73.Б01.000

Автосцеп штанговый АСШ-73-22

АСШ73.000-01

Клапан сливной сбивного типа КС-73

КС.73 (60)

Фильтр тонкой очистки для ШГН

ФНВ 73.Б02.000.К

ФНВ 73.Б02.000.К

Муфта штанговая Ш19, Ш22

МШ

Переводник штанговый 19х22, 22х25

МШП

Якорь газопесочный ЯГП-73-168 (аналог ПГ.003)



Якорь газопесочный ЯГП-73-140



Якорь газопесочный ЯГП-73-114



Планшайба Бакинская 65х21



Планшайба Бакинская 65х21 с кабельным вводом



Кабельный ввод  НО5



Кабельный ввод  АФЭН



Катушка переходная арматуры АФК



Устройство штуцерное керамическое УШК

УШК.001

Устройство дросселирующее с керамическими вставками УШК.002

УШК.002

http://www.dromash.ru/Штуцерная камера для устьевой арматуры

ШК100х14

Дроссель с быстросменными керамическими вставками

ДБ 50х21

Фланцы воротниковые по ГОСТ 28919-91, ГОСТ 12880-81, РД



Тройник АФК 65х21 кованый



Тройник АФК 80х21 кованый



Крестовина АФК 65х21 кованая



Крестовина АФК 80х21 кованая



Лубрикатор герметизации устья скважин Л65х21



Пробоотборник НО



Патрубок НКТ (48, 73, 89, 114) L-300…3500 категории D Е Л К



Переходник, Муфта НКТ 48, 73 ,89, 114





   +7 (831) 295-50-61 +7 910 876 17 39,  [email protected] , [email protected]



Оптовая торговля - Оптовые поставщики

www.dromash.ru

Регулируемый штуцер нефтегазодобывающей скважины | Банк патентов

Предлагаемая модель предназначена для плавного изменения устьевого сопротивления без остановки скважины, стравливания давления при открытом шибере задвижки.

Устьевое сопротивление (штуцер) устанавливается, как на затруб, так и на манифольд. Штуцер установленный на манифольд ограничивает расход пластовой жидкости выбрасываемый в нефтесборочный коллектор и приводит его в соответствие с притоком жидкости из нефтеносного пласта. Таким образом уровень жидкости в затрубном пространстве стабилизируется.

При установки штуцера на затруб, в затрубном пространстве создается определенное давление, главным образом для вывода точки дегазации из пласта и поднятия ее выше приемной сетки электрического центробежного насоса. Этим достигается более устойчивая работа ЭЦН

В процессе эксплуатации скважины сопротивления на затрубе и манифольде периодически меняются для поддержания оптимального режима работы скважины.

Для замены обычного штуцера необходимо остановить скважину (ЭЦН ШГН и т.д.), перекрыть секущую, манифольдную, затрубную задвижки, стравить давление через пробоотборник, демонтировать колодку штуцерной камеры, заменить штуцер и вернув все в рабочие положение запустить погружное оборудование. В полевых условиях эти действия часто бывают трудно выполнимы. Например:

1. Секущая задвижка полностью не закрывается из-за износа шибера. В этом случае перекрывают задвижку в автоматическом групповом замерном устройстве. И растравливают всю коллекторную трубу зачастую прямо на кустовую площадку. Это занимает много времени не говоря о вреде нанесенном экологии.

2. Заморожена одна из задвижек или пробоотбрник.

3. Не закрывается манифольная или затрубная задвижка. В этом случае приходится менять штуцер на газирующей скважине, а это нарушение техники безопасности.

4. После замены штуцера долгое время не удается запустить ЭЦН из-за турбинного вращения.

5. ЭЦН не удается запустить (клинит) из-за оседания на его лопатках твердых частиц, Это происходит особенно часто после гидроразрыва пласта.

Предлагаемая конструкция позволит избежать этих осложнений, упростит и ускорит замену устьевого сопротивления, увеличит межремонтный период погружного оборудования. Кроме того появляется возможность бесступенчатого регулирования площади отверстия и его контроль. Особенно актуально быстрое изменение штуцера без остановки ЭЦН при выводе скважины в режим после гидроразрыва пласта, так как требуется точная регулировка потока жидкости определяющаяся двумя факторами: Высокой концентрацией взвешенных частиц и достаточным охолождением ЭЦН.

Модель выполнена на базе стандартной штуцерной камеры Ш 251 изображенной на чертеже (фигура 1) применяемой на всех нефтяных месторождениях Западной Сибири путем доработки колодки штуцерной камеры. Усовершенствованная колодка изображена на чертежах (фигура 2, фигура 3).

Состав изделия (фигура-2 фигура 3):

1 Контргайка.

2 Уплотнение.

3 Шайба.

4 Колодка штуцерной камеры.

5 Вытяжной шток.

6 Втулка со штуцирующей прорезью.

7 Уплотнительное резиновое кольцо.

8 Диск-отсекатель.

9 Втулка с канавками.

10 Корончатая гайка.

11 Шплинт.

12 Фиксирующая втулка.

13 Шпонка.

СБОРКА ИЗДЕЛИЯ

В головке колодки штуцерной камеры 4 просверливается отверстие и нарезается резьба. В корпус колодки 4 вставляется втулка 6 и ориентируется прорезью в сторону профрезерованного отверстия в корпусе колодки. Ширина прорези 10 мм внутренний диаметр 28 мм длина втулки - 70 мм.

Затем в головку колодки 4 вкручиваем шток 5 с насажанным на него диском 8 с резиновым уплотнительным кольцом 7. Шпонка 13 обеспечивает вращение диска 8 при поворотах штока 5. Это уменьшит вероятность заклинивания или затирания диска 8 во втулке 6 при его осевых перемещениях. Корончатой гайкой 10 обеспечиваем небольшой технологический зазор, необходимый для компенсации погрешностей при изготовлении деталей. Гайку 10 шплинтуем шплинтом 11. Далее в корпус колодки вставляем втулку 9 и ориентируем ее одной из канавок в сторону отверстия в корпусе колодки. Канавки на втулке 9 выполняют роль минимального штуцерного отверстия (глубина канавки 3 мм ширина 3 мм) это необходимо для предотвращения аварийных ситуаций (забивание пропантом, и т.д.). Внутренний диаметр втулки 9 немного меньше диаметра диска 8, таким образом, при любых действиях оператора всегда остается отверстие (в нашем 2 случае 9 мм 2). Так как износ (проточка) штудирующего отверстия при его малых площадях происходит быстрее на втулке 9 выполняется несколько канавок. Затем втулку 6 и 9 фиксируем втулкой 12. Вкручивая ее в корпус колодки.

Настройка изделия:

После сборки, вращая шток 5, закручиваем его до упора диска 8 во втулку 9, это есть начало отсчета. Подбирая по толщине шайбу 3 выставляем размер L до заранее оговоренной величины предположим 25 мм.

Устанавливая колодку на устьевую арматуру штуцирующее отверстие желательно ориентировать в низ путем подбора шайб и уплотнений, на головку колодки наносится метка.

Работа изделия:

Ослабив контргайку 1 выкручиваем шток 5 на необходимую длину и подправив уплотнение 2 затягиваем контргайку. Площадь штудирующего отверстия подсчитываем умножая ширину прорези втулки 6 на величину удлинения штока от первоначальной длинны L плюс площадь минимального штуцера (9мм2)

Таким образом в нашем случае площадь отверстия можно изменять от 9 мм 2 до 650 мм2, что соответствует диаметру отверстия от 3.4 мм до 28.8 мм.

Ближайший аналог коленчатый регулируемый штуцер описан в учебном пособии для ВУЗов "Машины и оборудование для добычи нефти и газа" Г.И.Молчанов А.Г.Молчанов. Москва 1984 г. Издательство Недра. Описанная Молчановым конструкция выполняет те же задачи бесступенчатого регулирования за счет осевого перемещения шпинделя с конусной насадкой входящей в гнездо. Из-за переменного профиля насадки площадь кольцевого отверстия между гнездом и насадкой меняется. Данная конструкция имеет ряд недостатков: ее масса около 80 кг, трудоемкость монтажа - демонтажа при профилактическом и капитальном ремонте скважин, сложность замены конусной насадки и штуцера при износе, сложность расчета площади кольцевого отверстия сложность и дороговизна конструкции. Основной недостаток: при малых диаметрах штуцирующего отверстия возможно забивание пропантом. В связи с этим на месторождениях Западной Сибири данная модель практически не используется.

Предлагаемая модель весит 9 кг и ее изготовление возможно в небольших мастерских или базах производственного обеспечения.


bankpatentov.ru

Обуховская промышленная компания - Устройства штуцерные УШК 004, УШК 005. Фонтанная арматура.





 Рис. 1   Дроссель керамический



Штуцерное устройство (УШК) предназначено для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины. Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3.

"НПП Обуховской промышленной компанией" производится сдующая номенклатура штуцерных устройст: УШК 004 (2ШУ-101-79-2), УШК 005.

Штуцерные устройства соответствуют климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначены для эксплуатации в интервале температур от - 60°С до + 40°С с предельным значением относительной влажности воздуха 100% при температуре 25°.

Штуцерное устройства устанавливается на трубопроводах между двумя фланцами по РД26-16-40-89 либо по ГОСТ 28919-91. Твёрдость материалов фланцев, находящихся в соединении со штуцером, должна быть выше твёрдости материала корпуса штуцера не более чем на 50 единиц по Бринелю.



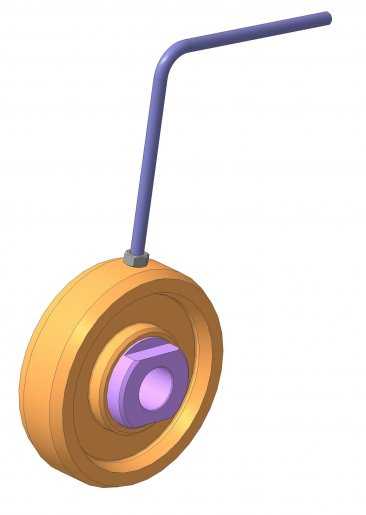

Рис. 2    Устройство штуцерное УШК 004. 3 D макет. Общий вид и вид в разрезе.



Штуцерное устройство УШК 004 (рис.2) в зависимости от диаметра дросселя выпускается в двух исполнениях:

  1. Исполнение УШК 004 с комплектом сменных частей УШК 004-10 может иметь диаметр дросселя 1…12 мм.
  2. Исполнение УШК 004-01 (Рис.3) с комплектом сменных частей УШК 004-10-01 имеет диаметр дросселя 13…20 мм.

Для защиты керамического дросселя в корпусе смонтирована сетка,
из нержавеющей стали 12Х18Н9Т.



Исполнение УШК 004-01 штуцерного устройства применяется с комплектом
сменных частей УШК 004-10-01.



Наружный посадочный диаметр дросселя в комплекте сменных частей
УШК 004-10-01 равен 34мм, что позволяет использовать для изготовления
УШК 004-01 корпус с гайкой из исполнения УШК 004 без вставки с установкой
керамического дросселя.



Штуцерное устройство УШК 005 (Рис.4) в отличии от УШК 004
имеет дроссель, выполненный из материала сталь 45
с твердостью НRС 40…50









Рис. 3   Устройство штуцерное УШК 004-01



Параметры штуцерных устройств УШК 004 и УШК 005



Наименование параметра Норма параметра
Рабочая среда Нефть и вода
Рабочее давление, МПа 20
Условный размер проходного
отверстия дросселя или штуцера -
дросселя,     мм
УШК 004 1…20 с шагом 1мм
УШК 005 1…20 с шагом 1мм
Материал дросселя УШК 004 Керамика,
карбид кремния
УШК 005 Сталь 45 ГОСТ 1050-88;
НRС 40…50
Управление штуцерной камерой Ручное
Рабочая температура окружающей среды От -60°С до +40°С
Габаритные размеры, мм. УШК 004 36х101х201
УШК 005 40х101х201
Масса, не более, кг 12,0






Рис. 4 Устройство штуцерное УШК 005. 3 D макет. Общий вид и вид в разрезе.



ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественную фонтанную арматуру ведущим российским и зарубежным компаниям. Устройства штуцерные УШК нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:
8(831)295-50-58, 8(831)293-41-30.
Пишите:
е-mail: [email protected]



opk-oil.ru
