Содержание

фото. Узнайте о преимуществах электрического штабелера.

Пожалуй, каждый успешный предприниматель рано или поздно столкнётся с необходимостью расширения бизнеса. Речь идёт о том, что складских помещений станет недостаточно. При этом, одно и тоже пространство можно по-разному реорганизовать с целью установки дополнительных стеллажей. Хотя большинство предпочитает в принципе заменить все торговые стеллажи на более вместительные. В этом случае места для хранения на складе станет больше, но расстояния между стеллажами фактически останется прежним.

Продолжать использовать ручные штабелеры невыгодно (требуется слишком много времени, чтобы выполнить разгрузку грузового транспорта и разместить паллеты с грузом на стеллажах). Однако, места для вилочного погрузчика на складе нет! Выходом из ситуации может стать электрический погрузчик, купить который можно в сети.

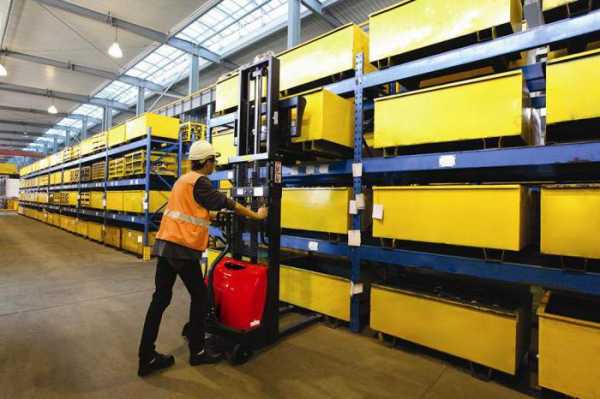

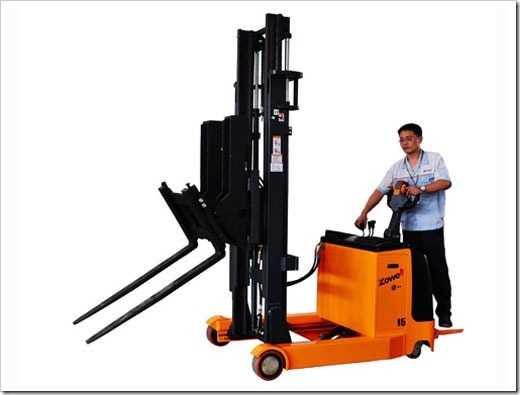

Принцип работы электрического погрузчика

Это складское оборудование в отличие от ручного гидравлического штабелера позволяет поднимать значительно больший вес. Так, электрический аналог способен быстро и безопасно выполнить подъём груза, общим весом до 2 000 кг, на высоту в 5,8 м.

Неслучайно показатель высоты дробный. На самом деле поднять штабелер может груз и на 6 метров (у подавляющего большинства производителей). Однако, чем выше груз, тем хуже устойчивость оборудования. Это необходимо учитывать – нарушать правила эксплуатации складского оборудования не рекомендуется.

Управление оборудованием осуществляет складской работник. Он может стоять на полу или на специальной полке непосредственно на штабелере. Органы управления располагаются на ручке.

Движение штабелера по складу осуществляется благодаря электрическим двигателям. Они передают вращение на задние поворотные колёса. В манёвренности оборудования сомневаться не приходится.

Преимущества электрического штабелера

Среди них можно выделить следующие:

  • высокая эффективность;
  • минимум требований по обслуживанию;
  • встроенное зарядное устройство;
  • на полностью заряженных батареях оборудование может функционировать 8 часов (полный рабочий день).

Предприниматель должен быть уверен в том, что вышеозначенное оборудование обязательно окупит себя при регулярном использовании на складе. Процесс оптимизации локальной статистики немедленно отразится на бухгалтерских отчётах.

В видео демонстрируется эксплуатация электрического штабелера:

Твитнуть

postroyka.org

Складские штабелеры - цена и фото лучших моделей: гидравлические, ручные и электрические

Штабелеры для склада различаются по нескольким признакам:

  • по типу грузоподъёмного устройства;
  • по типу передвижения;
  • способу загрузки;

Также бывают ричтрак, аккумуляторный штабелер, узкопроходный, высотный и штабелер для бочек. Различают два способа загрузки, с расчётом на которые может быть сконструирован штабелер: фронтальный и боковой.

При выборе штабелера следует учитывать особенности условий, в которых предстоит работать купленной вами машине. К таким особенностям относятся: виды грузов, размеры склада, высота стеллажей, объём товарооборота вашего предприятия.

Может случиться так, что продешевив, вы купите вещь, которая в ваших индивидуальных условиях окажется бесполезной. Либо наоборот, решив купить «самое лучшее и полезное», вы напрасно выложите лишние деньги и функциональный ресурс приобретенного вами дорогостоящего оборудования будет использоваться лишь на четверть, а то и меньше.

Для того, чтобы эксплуатация штабелера была долгой и полноценной, обязательно содержите в надлежащем состоянии складское помещение, в котором, как минимум, должны быть ровные полы и исправные стеллажи.

Рассмотрим каждый из этих видов подробнее

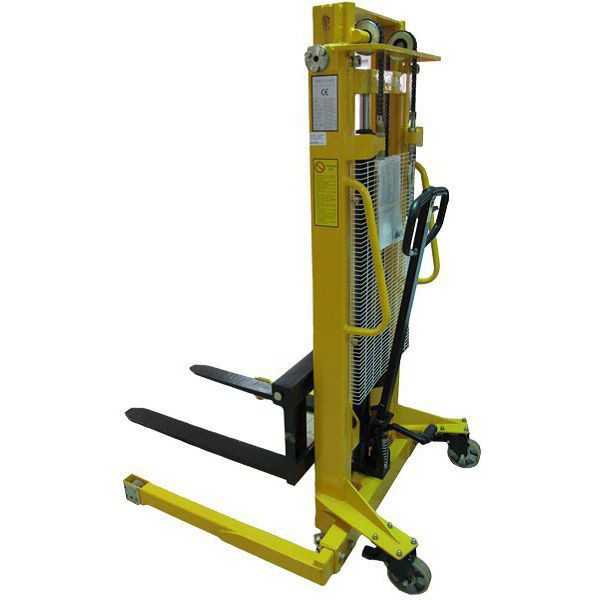

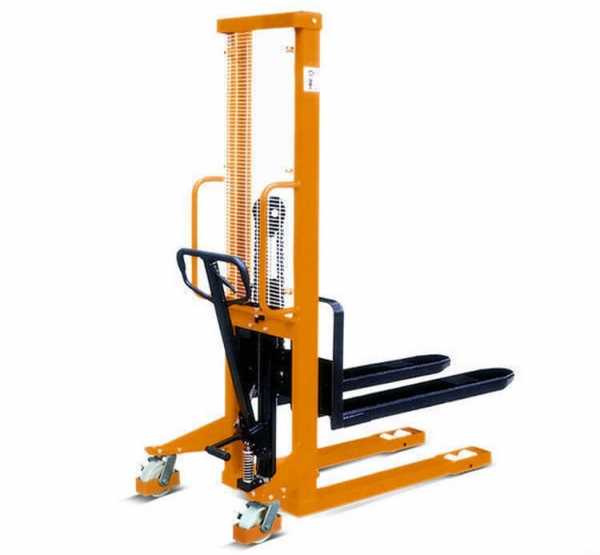

Гидравлический штабелер с ручным приводом

Руководство по выбору гидравлических штабелеров с рейтингом лучших моделей и подробным объяснением того или иного выбора.

Модели: Hanselifter SDJ10/16, SFHD 1025.

Цена от 675 долларов.

Простая, надёжная, недорогостоящая машина для складов с малым товарооборотом. Управляется вручную. Подъём вил осуществляется гидравлическим ручным приводом. Привод бывает также и ножным. Грузоподъёмность – от 500 до 2500кг. Максимальная высота подъёма – 2м. Используются для разгрузки транспорта и обслуживания двухъярусных стеллажей. Максимальная масса перевозимого груза ограничена физической силой оператора.

Электрогидравлический штабелер

Модели: ТУРА Э-1025, ТУРА Э-1030, SPM1535.

Цена от 2500 долларов.

По габаритам не отличается от ручноприводного гидравлического, но обладает большей массой и простотой в использовании. Аккумуляторные батареи подают питание на двигатель, благодаря которому оператору нет необходимости прилагать усилия при подъёме груза. При перевозке груза электрогидравлическим штабелером ключевую роль играет мускульная сила оператора. Грузоподъёмность – от 1 тонны. Высота подъёма – до 3 метров. Могут использоваться в складах с трёхъярусными стеллажами. Эффективны при невысоком товарообороте предприятия.

Электромеханический штабелер (подъёмник)

Модели:

 TAWI Protema PRO200 L ES (малоподъёмный).

Цена от 300 долларов.

Облегчает ручной труд в условиях ограниченного пространства. Высокоэффективен на производстве, часто используется в упаковочных цехах в пищевой и фармакологической промышленности, с непрерывным конвейерным ходом продукции. Удобен для подъёма упаковочного материала при обслуживании производственной линии. Грузоподъёмность – до 150 кг. Существуют и специальные автомобильные электромеханические подъёмники, использующиеся на автотранспортных концернах, а также в СТО.

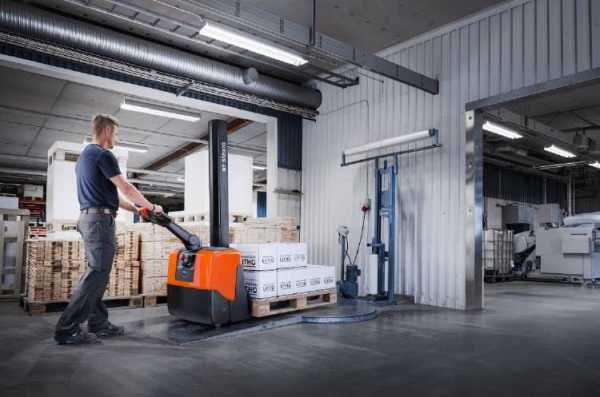

Сопровождаемый (также – ведомый, поводковый) штабелер

Модели: Yale, Atlet PSD125.

Цена от 1000 долларов.

Широко применяются в логистических компаниях и на объектах лёгкой промышленности. Могут поднимать груз на высоту до 5,3м., массой до 3 тонн. Оператору практически не приходится прилагать физических усилий – фактически штабелер является самоходным. Особенность в том, что нет места для оператора: он ведёт штабелер за ручку впереди или позади себя. Скорость – до 5км/ч.

Штабелер с убирающейся подножкой

Модели: OMG LOGOS , Skiper SDDR15-III.

Цена от 1150 долларов.

По характеристикам подобен поводковому штабелеру, но может использоваться и для более крупных работ, при перемещении грузов на большие дистанции внутри помещения. Этому способствует откидная платформа, которую можно использовать как операторское место. Подножка складная и при ненадобности легко убирается. Это значительно уменьшит габариты машины, что полезно в условиях, когда пространство для работы ограничено. Высота подъёма – до 3,5 метров. Рабочий вес – до 2т.

Штабелер с кабиной для оператора

Модели: BT Vector VCE150A, Veflex VRE150 / VRE125SF.

Цена от 4000 евро.

Оператор управляет машиной стоя или сидя в кабине. Это способствует лучшей концентрации, повышенной внимательности. Обычно такой штабелер способен развивать скорость до 11 км/ч. В комплект входит высокоёмкий аккумулятор. Некоторые модели способны поднимать груз на высоту до 6,5м и работать с грузами массой до 2т. Высокая производительность машины компенсирует не очень низкую стоимость.

Узкопроходный штабелер

Модели: BT Vector R-серия, BT Vector C-серия, BT Vector A-серия.

Представляет собой весьма специфический вариант складского погрузчика. Отличается от остальных видов тем, что двигается только взад или вперёд. Идеально адаптирован для работы в узком пространстве, между близко поставленными рядом стеллажами, что и отразилось на названии вида машины.

Мачта такого штабелера поворачивается на 180 градусов, благодаря чему груз легко повернуть так, как нужно. Среди узкопроходных штабелеров встречаются модели с неподвижной кабиной оператора, расположенной у самого пола либа на полу. Такие модели всегда оборудуются видеокамерой, благодаря которой оператору легко контролировать весь процесс работы.

Бывает и подвижная кабина оператора. Она двигается вместе с грузом. При такой конструкции оператор может непосредственно контролировать перемещение груза имея с ним прямой визуальный контакт.

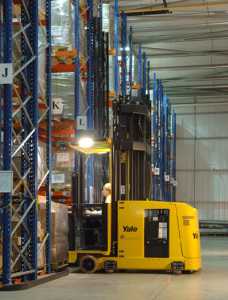

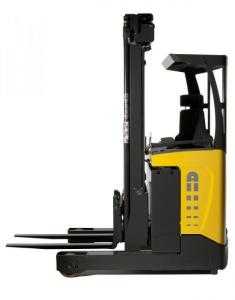

Высотный штабелер (ричтрак)

Модели: T Reflex N-серии.

Цена зависит от модели. Новенький Hyundai обойдётся вам в 40 000 долларов. Подержанную «машинку» можно найти и за 9 000 у.е.

Используется при погрузочных работах в больших складах с крупным товарооборотом. Ричтрак может сделать расположение груза компактным, уменьшив расстояние между стеллажами и увеличив их высоту до 12 метров. Грузоподъёмность такой машины – до 2т. Скорость передвижения достаточно высока – до 10км/ч. Ричтраки могут быть оснащены видеокамерами, устройством программирования положения вил, операторским дисплеем.

Такие машины маневренны, устойчивы, безопасны. Их мачты всегда обладают боковым смещением и наклоном вил, свободным подъёмом. В новых моделях работу обеспечивают двигатели асинхронного тока, не нуждающиеся в дополнительном обслуживании. Благодаря устройству этих двигателей батарея заряжается в процессе работы от действий самой машины – при торможении или опускании груза. Это экономит и время, и затраты на электроэнергию.

Несущая часть ричтрака – трехопорная рама. По ней перемещается мачта. Обода колес бывают резиновые, вулколанные, нейлонные, а также из серой резины. Диаметр колёс в некоторых моделях увеличен для того, чтобы можно было работать в условиях улицы.

Штабелер для бочек (бочковерт)

Модели: NBF35, XILIN YTD 30.

Цена от 1000 долларов.

Используется исключительно для подъёма и транспортировки бочек, наклона и переливания их содержимого в любую иную тару. Зачастую функционирует на гидравлической системе. Управление – ручное. Плавный наклон тары обеспечивается посредством специальной рукояти. Подъём осуществляет гидравлический привод. Конструкция устойчива и прочна. Колёса, как правило, полиуретановые. Грузоподёмность – до 350 кг, угол наклона – до 18 градусов. Масса штабелёра обычно составляет не менее 150 кг.

skladpro.com

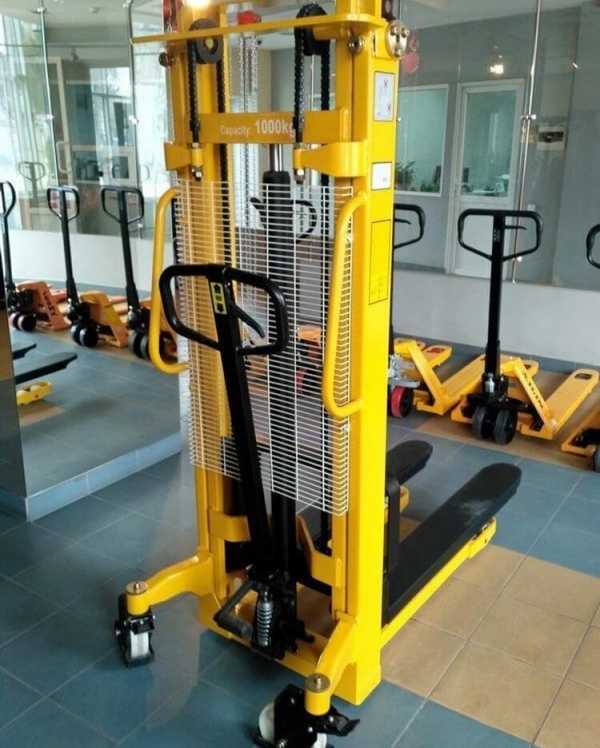

Рекомендации по выбору ручного штабелера

В большинстве случаев на складах и в больших магазинах для перемещения больших грузов используется гидравлическая тележка. Она отлично подходит для транспортировки любого груза, который имеет поддон. Однако если нужно переместить груз из автомобиля, к примеру, и уложить на стеллажную полку, то для этого понадобится штабелер.


Как показывает практический опыт ручной штабелер лучше всего применять вместе с гидравлической тележкой. Все потому, что сам по себе штабелер способен только укладывать груз либо друга на друга, либо на стеллажи. Штабелер ручного вида представляет собой устройство с предельно простой конструкцией, но при этом очень надежное. Оно стоит недорого и отличается высокой степенью экономичности. Поэтому тем предпринимателям, которые постоянно сталкиваются с необходимостью перемещения грузов, просто необходимо купить ручной штабелер. Тем более, что пользоваться им очень удобно за счет его простой конструкции. У такого устройства нет электрических проводов, поэтому его не опасно применять его в помещениях с повышенным уровнем пожароопасности.

Какие виды бывают

Штабелеры бывают трех видов, если рассматривать их конструкцию:

  1. Первый вид – это ручные устройства. Они являются самыми простыми. Ручной штабелер подходит для тех случаев, когда груз нужно переместить с места на место в пределах одного яруса стеллажа. Управлять им просто, стоит он недорого. Единственный недостаток ручного штабелера заключается в его низкой грузоподъемности. Ручной штабелер может поднять груз на высоту до двух метров.
  2. Второй вид – это штабелеры, оснащенные электрическим двигателем. Такое оборудование относится к усовершенствованному. С его помощью можно поднимать груз на высоту до четырех метров. Электроштабелер оснащен аккумуляторной батареей и подъемным механизмом с двигателем мощностью в полтора киловатта.
  3. Третий вид – это самоходные штабелеры. Такое оборудование отлично подходит для крупных складов с повышенным грузооборотом. Штабелер такого вида может поднять груз на высоту больше пяти метров.

Давайте поговорим более подробно о том, что представляют собой штабелеры ручного вида, как правильно ими пользоваться и так далее.

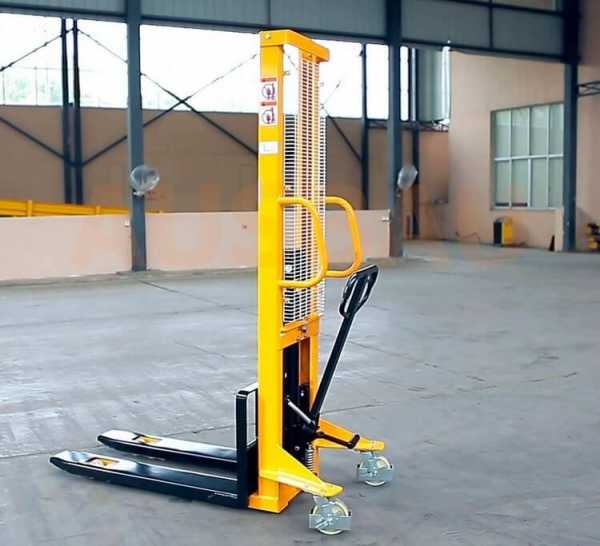

О конструкции

У ручного штабелера нет никаких элементов, для которых может понадобиться энергоснабжение. И это солидное преимущество, так как затраты на его обслуживание сразу уменьшаются. Владельцу нужно будет только при необходимости заменить те или иные запчасти. При этом ручной штабелер имеет компактные размеры. У него эргономическая конструкция. Поэтому данное оборудование можно использовать в помещениях с малой проходимостью.

При всех достоинствах описываемого оборудования у него имеется серьезный минус. Кроется он в полном отсутствии привода. Поэтому человеку, который будет управлять штабелером, придется прикладывать немалую физическую силу. Естественно, физически слабый человек с этой задачей не сможет справиться.

Конструкция ручного штабелера состоит из таких важных элементов, как:

  1. Движущаяся ракетка.
  2. Вилы.
  3. Грузоподъемник.
  4. Передние консольные опоры.
  5. Гидроузел с рычагом управления.
  6. Подвижные элементы, то есть ролики и колеса.

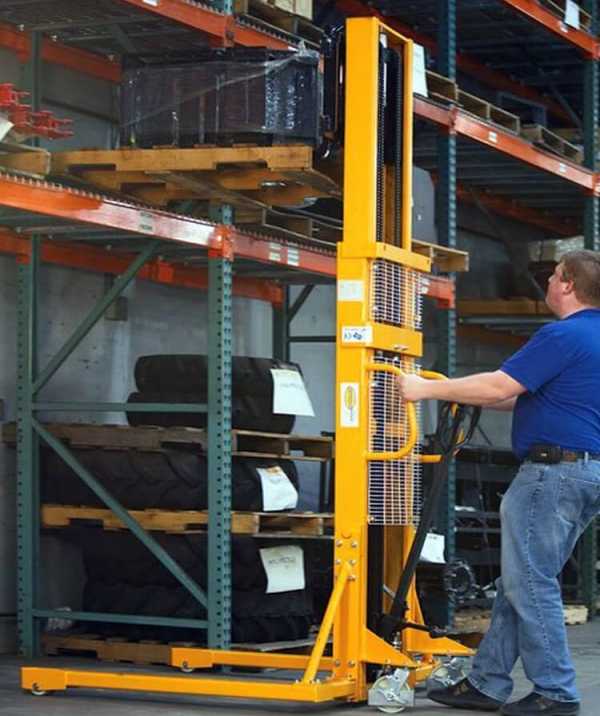

Подъем и опускание груза, перемещение штабелера происходит только с применением физической силы со стороны пользователя или оператора. Он нажимает на длинный рычаг, который прикреплен к гидравлическому узлу. Последний, по сути, это обычный домкрат, который просто немного доработали. Грузовые вилы могут двигаться вертикально за счет гидроцилиндра с цепным приводом.


Если нужно поднять поддон с грузом, то нужно подцепить его штабелерными вилами и несколько раз нажать на рычаг управления. Нужно понимать, что в этом случае центр тяжести будет находиться перед грузовой мачтой. Поэтому для того, чтобы оборудование не перевернулось, конструкция оснащена двумя опорными консолями. Они полностью избавили штабелер от противовеса, и сделало его максимально компактным. Конструкция грузовой мачты отличается жесткостью и повышенной прочностью. По ней и движется ракетка с вилами, которые изготавливают из стали.


Выше уже упоминалось о том, что обычные ручные штабелеры могут поднять груз на высоту не больше двух метров. Для этого оператору нужно будет качать рычаг управления в течение двух минут. Стоит отметить, что существуют ручные штабелеры, которые могут поднимать груз и на большую высоту. Только тогда качать рычаг придется намного дольше. Чтобы вилы спускались плавно и более точно, штабелер оснащают специальным клапаном, который можно регулировать вручную. Более современные модели штабелеров оборудованы функцией «Quicklift», которая способствует более быстрому подъему груза. Однако при этом вес последнего должен быть в четыре раза меньше допустимого. Но есть модели, которые могут быстро поднимать груз по другой технологии. Они оснащены гидроузлом двойного действия. Вилы таких штабелеров двигаются вверх не только тогда, когда рычаг управления движется вниз, но и при его движении вверх. Если говорить о грузоподъемности ручного штабелера, то может доходить до двух тон.

О ходовой части

Несущая часть штабелера – это тележка, которая опирается либо на два, либо на четыре колеса. Иногда конструкция оснащается тормозным механизмом. Выбирать комплект колес нужно, опираясь на качество напольного покрытия в помещении, где будет использоваться подъемник. Конечно, размер имеет значение, но намного важнее то, из чего сделаны движимые элементы.


Если пол ровный, то можно использовать ручной штабелер с полиуретановыми колесами и алюминиевыми дисками. Данные подвижные элементы отличаются хорошей устойчивостью и максимально сопротивляются качению. Если покрытие имеет дефекты, то предпочтение лучше отдать резиновым колесам или роликам, которые способны амортизировать. Но колеса, сделанные из резины, плохо сопротивляются качению. Еще они быстрее разрушаются из-за больших нагрузок. Иногда ручные штабелеры оснащаются цельнолитыми колесами, изготовленными из такого материала, как полиамид. Они сильно шумят, не амортизируют, но при этом выдерживают значительный вес. Еще такие подвижные элементы не подвержены агрессивному влиянию окружающей среды. Однако такие колеса идеально подходят только для ровного пола.


Абсолютно все колеса и ролики оснащаются подшипниками, что серьезно облегчают работу человека в процессе перемещения груза. В любом случае производители советуют использовать ручные штабелеры для монолитных колес с минимальным перепадом неровностей. Если колеса более мягкие, то они способны справиться с более серьезными дефектами.

Об остальных нюансах

Ручной вид штабелеров отличается высокой маневренностью. Все потому, что у них совсем незначительный радиус разворота. Данная особенность придется очень кстати в тех случаях, когда проходы между стеллажами довольно узкие. Тем не менее, чтобы работать со штабелером было удобно, расстояние между противоположными рядами стеллажей должно равняться два с половиной метра. Тогда будет проще выполнять маневры.

Конечно, высота подъема и уровень грузоподъемности имеет большое значение. Однако в процессе выбора штабелера учитываются и другие факторы. Важно и то, сколько весит оборудование. Все опять же упирается в то, что штабелером будет управлять человек, используя собственную физическую силу. Следовательно, большой вес оборудования приведет к снижению уровня производительности. Как правило, штабелер с высотой подъема в два метра и грузоподъемность в одну тонну весит почти двести килограмм. Если же устройство может поднять груз с таким же весом на высоту три метра, то весить оно будет больше трехсот килограмм. Такая разница происходит из-за грузовой мачты, которая состоит из двух секций. Именно она позволяет подымать груз на большую высоту. Нельзя забывать еще об одном нюансе. Вес штабелера зависит и от его грузоподъемности. Чем больше может поднять данное оборудование, тем тяжелее оно будет.

О техническом обслуживании

Нужно помнить о том, что срок службы любого оборудования напрямую зависит от того, насколько часто или регулярно будут проводиться профилактические работы. Профилактическое обслуживание ручного штабелера может выполнять сотрудник специализированного сервисного центра. Однако конструкция описываемого оборудования настолько проста, что его владелец вполне может обойтись собственными силами. Нужно всего лишь время от времени оценивать, в каком состоянии находится цепь и все трущиеся части. Если есть необходимость. То указанные элементы тщательно смазывают.


Особое внимание нужно уделять колесным опорам. Необходимо контролировать степень их износа и целостность. Если штабелер оснащен тормозной системой, то следует регулярно проверять ее исправность. Два раза в год в гидравлическом узле устройства нужно менять масло.

Видео. Ручной гидравлический штабелёр

www.gvozdem.ru

модели, характеристики, инструкция по эксплуатации :: SYL.ru

В складских помещениях, где товар хранится на поддонах или паллетах, нашел применение штабелер гидравлический. Это своеобразное транспортное средство, которое оснащено механизмом подъема грузов, установки их друг на друга. Вероятнее всего, штабелер произошел от вилочных погрузчиков. Но на сегодняшний день их разнообразие столь велико, что объединить их никак нельзя. Основное их отличие заключается в том, что вилочный погрузчик выполняет большее количество операций.

Использование

Штабелер гидравлический используется для укладки грузов в штабели и стеллажи в несколько рядов. Он позволяет выполнять погрузочные, разгрузочные и транспортные работы.

Допускается использование транспортного средства на ровной поверхности внутри складского помещения или снаружи. Температура воздуха должна быть в пределах от минус 25 до плюс 50 градусов. Грузоподъемный механизм может выдерживать общий вес от 500 до 2 000 килограмм. Поднимает он груз на высоту до 5,5 метров.

Конструкция

Механизм подъема имеет довольно простую конструкцию, но при этом отличается некоторыми уникальными особенностями. Устройство легко двигается, маневрирует. Штабелер гидравлический состоит из следующих основных элементов:

  • рама;
  • шасси;
  • передвижной механизм;
  • механизм для подъема грузов.

Виды устройств

Штабелер гидравлический делится на три группы:

  • Ручные, которые представляют собой толкательные элементы. На них установлен один гидравлический цилиндр, который приводится в действие механически. Такой вид техники подходит для работы на складах с небольшой площадью и невысокими потолками. Он способен выполнять небольшой грузооборот. Поднимают эти штабелеры гидравлические 1000 кг. Максимальная высота подъема не превышает 3 метров.

  • Электроподъемные, которые приводятся в действие за счет электроэнергии. На них устанавливается насос электрического типа, который нагнетает масло в гидроцилиндр. Для работы устройству необходимо подключение к электросети. Дополнительно могут устанавливаться аккумуляторные батареи. К месту выполнения работ штабелер необходимо толкать вручную. Это является одним из недостатков конструкции. Транспортное средство данного вида способно всего за 15 секунд поднять груз общей массой до 2 тонн на высоту 3 метра. Благодаря этому использовать его можно при интенсивном грузовом потоке. Но мощности ему все-таки хватает только на обслуживание не очень больших складов.
  • Самоходные штабелеры, оснащенные электрическим приводом. Конструкция их предусматривает наличие двух гидравлических цилиндров и электрического насоса. Данный вид обладает максимальной производительностью при минимальном участии человека. Гидравлический самоходный штабелер способен передвигаться со скоростью 8 км/час. При этом он с легкостью поднимает грузы весом до 3,5 т на высоту 5 метров.

Основные характеристики

Штабелер гидравлический характеризуется следующими техническими показателями:

  • Радиус разворота. Данный показатель указывает на то, сколько места необходимо технике для разворота.
  • Ширина рабочего прохода указывает на то, сколько места необходимо технике для работы и маневрирования с поднятым грузом. Данный параметр может указываться в двух вариантах. Первый предусматривает, что поддон с грузом расположен вдоль вил. Во втором случае поддон размещается поперек вил. Если показатель ширины рабочего прохода составляет 3000 мм, то минимальная ширина прохода должна быть 3 м и более. Такое возможно даже в том случае, если радиус разворота указывается 2000 мм.
  • Остаточная грузоподъемность. Между высотой подъема и максимально допустимой массой груза существует обратная связь. Это значит, что чем больше возможная высота, тем меньше будет допустимый разрешенный вес груза. Поэтому выбирают транспортное средство по лучшему соотношению этих двух показателей.
  • Тип и емкость аккумуляторной батареи. Ранее использовались щелочные АКБ. Но в настоящее время они практически исчезли. Им на замену пришли кислотные батареи. В свою очередь кислотные АКБ могут быть стартерными (данный вид устанавливается также на легковых автомобилях) и тяговыми. От объема батареи зависят возможности техники. Чем больше емкость, тем дольше сможет работать штабелер без подзарядки. Емкость также влияет на остаточную грузоподъемность. При одинаковых условиях более мощная аккумуляторная батарея создаст большее давление в системе гидравлики.

Кроме этого, важными показателями являются размеры техники, ее высота, размеры каретки, скорость передвижения и подъема грузов и так далее. Штабелер с вилами гидравлический может подходить к поддонам европейского или промышленного стандарта.

Эксплуатация устройства

Для работы со штабелером необходимо выполнять следующую последовательность действий:

  • Подъехать к поддону.
  • Подвести вилы под груз.
  • Установить тормоз на ведущих колесах.
  • Привести в действие гидравлический насос. Чаще всего для этого нужно нажать на педаль. Масло, находящееся в насосе, давит на поршни цилиндра, поднимая шток на высоту хода. За счет установленной цепи поднимается рама с вилами. До полного подъема груза на нужную высоту еще раз нажимают педаль.
  • При достижении максимальной высоты необходимо стравить давление. Для этого на клапане имеется отверстие. Делается это с той целью, чтобы предотвратить дальнейшее поднятие вил.

  • Подъехать к месту разгрузки.
  • Чтобы опустить груз, нужно нажать на педаль. При этом масло возвращается в резервуар, а вилы опускаются до необходимого уровня.
  • Извлечь вилы.

Как видно, штабелер гидравлический с электроподъемом достаточно прост в эксплуатации.

Условия эксплуатации

Штабелер гидравлический может быть использован в широком диапазоне температур (от минус 25 до плюс 45 градусов). В холодное время года масло в системе гидравлики должно быть низкотемпературное, которое предназначено для работы при температурах от минус 35 до минус 5 градусов.

Ежедневно штабелер должен осматриваться на наличие неисправностей. Все узлы и соединения должны своевременно смазываться. Делать это необходимо примерно 4 раза в год. После долгого хранения техники без работы в систему гидравлики может попасть воздух. Поэтому перед работой необходимо его удалить. Максимальная грузоподъемность достигается в том случае, когда центр тяжести находится в центре вил. При его смещении масса поднимаемого груза будет снижаться. Груз нельзя долго держать на поднятых вилах.

Техническое обслуживание

Тележка-штабелер гидравлическая должна своевременно подвергаться техническому обслуживанию. Все работы можно условно разделить на 4 этапа:

  • Ежедневные, которые должны проводиться перед каждым использованием. Включают осмотр роликов, осей, вил.
  • Ежемесячные. Сюда входят осмотр колес, смазывание подшипников и соединений.
  • Квартальные: проверка уровня масла, герметичность системы гидравлики, прочность болтов и винтов.
  • Ежегодные. Включают замену масла, проверку деталей на износ и при необходимости их замену.

Заключение

Штабелер гидравлический позволяет поднимать, транспортировать и складывать грузы. При этом на весь этап работ уходит гораздо меньше сил и времени, нежели при использовании других видов техники. Небольшие размеры позволяют использовать штабелер даже в помещениях с небольшой площадью. И при этом транспортное средство обладает достаточно большой грузоподъемностью и высотой подъема.

www.syl.ru

Высотный штабелер-ричтрак - что такое

Главное достоинство, выделяющее высотный штабелер-ричтрак из семейства обычных штебелёров – исполнительный механизм. Он имеет многосекционную выдвижную мачту, способную поднимать грузы весом до 2.5 тонн на высоту свыше 6 метров. Самоходное шасси электроштабелера ричтрак обеспечивает передвижение между стеллажами со скоростью до 0.8 м/с. По-многим техническим параметрам, включающим и такие функции, как угол фронтального наклона вил и самой многосекционной мачты, а также величина хода бокового смещения вил, они превосходят известные модели штабелёров. Ричтрак - это новая ветвь высотных штабелёров, рассчитанных на складирование и перенос грузов в складских помещениях и погрузочно-разгрузочных площадках.

Отличительные особенности


Электрический штабелер-ричтрак разработан для снятия и укладки материалов на стеллажи. Довольно часто его путают с вилочным погрузчиком, который может выступать в такой роли, но имеет более разнообразную сферу применения. На данный момент, штабелёры существенно отличаются по техническим характеристикам от вилочных погрузчиков и при выборе ричтрак надо учитывать, что такое сравнение недопустимо. Отличительная особенность, ричтрака – это улучшенные высотные характеристики, по сравнению с другими штабелёрами. Вес поднимаемого и перевозимого груза намного выше, а место, занимаемое ричтрак-штабелером между рядами стеллажей, намного меньше. Наличие многосекционной выдвижной мачты-фермы, позволяющей производить работы на высоте недоступной стандартному штабелёру - главное достоинство и одновременно главное отличие ричтрака от обыкновенного штабелера.

Конструкция ричтрака


При разработке высотного штабелера-ричтрака основное внимание уделялось надежности и безопасности эксплуатации. Имея малые габаритные размеры, длина около 2-х метров, ширина немного больше одного метра, электрический штабелер-ричтрак способен безопасно поднимать большой вес на значительную высоту. Это достигается усиленной конструкцией рамы, применением раздвижной мачты, лёгким управлением и хорошим обзором из кабины, позволяющей оператору производить манипуляции, рассчитанные до миллиметра.

Вся конструкция высотного штабелера-ричтрак основывается на четырёх опорной металлической раме, сваренной из швеллеров, с жёстко закреплённой на ней подвижной мачтой-фермой, оснащённой вилами. Рама передвигается с помощью установленных колёс.

Подъём и опускание груза ричтрак-штабелер производит механическим способом. Основной движущей силой является электродвигатель. Управление подъёмом и спуском вил производится из кабины, расположенной на той же опорной раме, где закреплена мачта высотного штабелера-ричтрак. Скорость движения вил по мачте равна 35 см в секунду.

Разнообразие моделей


Производители ричтрака – это многочисленные компании, специализирующиеся на выпуске промышленной и складской техники. Они постоянно совершенствуют свои изделия. Данная потребителем оценка показывает, что такое отношение к производству штабелёра ричтрак, выгодно сказывается на качестве и удобстве в эксплуатации и технических параметрах. Производители, желая увеличить ассортимент, выпускают изделия для работы в разных условиях, понимая, при изготовлении ричтрак, что такое исполнение разнообразит сферу их использования.
  • Стандартный штабелёр, в типовом исполнении для замены устаревших маловысотных моделей
  • Электроштабелер ричтрак с уменьшенными габаритными размерами – получил распространение в складских помещениях со стеллажами типа «Drive -In»
  • В специальном взрывозащищённом исполнении, используемом в местах с большой концентрацией пыли и газа
  • Многоходовой высотный штабелер-ричтрак предназначен для подъёма негабаритных и длинномерных грузов

Обзор изделий разных брендов


  • ричтраки Jungheinrich

Высотные штабелеры-ричтрак Jungheinrich приспособлены для подъёма грузов на высоту до 12 метров. Выпускаемые модели отличают эргономичность, компактность конструкции, увеличенный дорожный просвет. Подразделяются на несколько серий:
  1. Серия №1 – это особо компактные модели линейки ричтраков Юнгхайнрих
  2. Серия №2 – техника с повышенной скоростью передвижения
  3. Серия №3 – отличаются увеличенной длиной выхода мачты, до 12 метров
  4. Серия С – специально изготовлена для применения в складских помещениях и за их пределами
  5. Серия Q – ричтраки Jungheinrich имеют все четыре управляемые колеса

[media=http://www.youtube.com/watch?v=WJVIlNnp5nU]



Маркировка ричтраков Atlet буквой U (universal) выбрана не случайно. Универсальность использования этих моделей в разных условиях, проверило время. Компания выпускает шесть разнообразных моделей:
  1. UNS – с высотой подъёма 9 метров
  2. UHS – модернизированная серия UNS, груз подаётся на высоту до 12 метров
  3. UFS – серия ричтраков Атлет для складирования длинномерных и не габаритных грузов
  4. USS – имеет уменьшенные габаритные размеры (популярен в складах с узкими проходами)
  5. URF – такой ричтрак Atlet может вести обработку груза с любой из трёх сторон
  6. UCH-TF – снабжён телескопическими (выдвигающимися) вилами

[media=http://www.youtube.com/watch?v=JTA_eLBY6zw]



Итальянский производитель выпускает высотные штабелеры-ричтраки Yale под маркировкой MR. Маркировка одна, но моделей внутри линейки множество. Они способны выполнять разнообразные операции и работать в разнообразных условиях. Грузоподъёмность серии варьируется в пределах 1500 – 2500 кг. Выход мачты достигает 12.8 метров. Существуют модели ричтраков Yale с зауженной базой, с усиленной мачтой. Предусмотрено исполнение для использования в условиях пониженных температур. Все их объединяет, приводимая в движение электрическим двигателем, встроенная каретка, контролирующая наклон вил и их боковое смещение.


Высотные штабелеры-ричтрак Hyundai отличает собственная технологическая разработка подачи электропитания к силовым узлам. Реализованы вращающиеся на 360˚ приводные колёса. Производство сосредоточено на самых востребованных моделях:
  1. HBR – для небольших по объёму, но срочных работ. Кабина оператора спроектирована для ричтраков Hyundai данной серии, таким образом, что оператор выполняет все работы стоя, может быстро и беспрепятственно занять своё рабочее место
  2. BRJ – имеет специально оборудованное для оператора сидячее место и рассчитана на большие объёмы работ в течение всей смены

Компания производитель высотных ричтраков Linde выпускает изделия с повышенными скоростями передвижения каретки вил. Недавно к стабильно имеющим спрос, сериям ричтраков Линде 115; 116 и тяжеловесной 8922 прибавилась новинка – серия 1102. Скорость подъёма вил с грузом в последней серии достиг показателя в 0.6 метров в секунду. Грузоподъёмность моделей R14 – R20 составляет 1400 – 2000 кг. Новая серия имеет ряд технически-передовых решений и увеличивает производительность работ на 40%. Ричтрак Linde безопасен, удобен и прост в использовании и обслуживании.



Лёгкая и безопасная работа гарантирована на ричтраке Still. Предусмотрена адаптация рабочего места под любую комплекцию оператора.
  1. FM-X – имеет выдвигающуюся вперёд мачту и активную стабилизацию груза, позволяющую продолжать работу при его качании или смещении
  2. FM-SE – отличительная особенность этой модели ричтрака Штиль – комбинированные колёса, для работы в труднодоступном месте
  3. FM-4W – универсальная модель. Штабелер-ричтрак высотный Still создан для работ, связанных с подъёмом длинномерных грузов и контейнеров

Высотный штабелер-ричтрак Crown удовлетворяет самым жёстким требованиям безопасности. Надёжен. Хороший обзор из кабины оператора обеспечивает высокую производительность. Популярные серии:
  1. 5200 серия ESR – грузовая подъёмность до 2000 кг. Максимальная высота доставки грузов до 13 метров. Выпускается разновидность с кабиной оператора, рассчитанной на работу в холодильной камере
  2. 5700 серии RR - ричтраки Crown с пантографом. Так же даёт возможность трансформировать место оператора в сидячее или стоячее положение
  3. 5700 серии RD – наличие пантографа, с выдвигающейся на двойную глубину кареткой



Японский ричтрак Komatsu отличается встроенной микропроцессорной системой, которая производит контроль действий оператора и на основе полученных данных, управляет машиной, что обеспечивает точность и надёжность выполняемых процессов. В ричтраках Komatsu применяется механизм, исключающий возможность самопроизвольного смещения в процессе работы на пандусах и наклонных поверхностях. Все выпускаемые модели ричтрака Комацу обеспечивают высокую адаптивность и обладают особенностями, способствующими эффективной работе за счёт хорошей манёвренности.
Увеличенный колёсный просвет нового универсального высотного штабелера-ричтрака Toyota, предназначенного для работ внутри и снаружи помещений, способствует производству работ на бугристых поверхностях. Шины изготовлены из специального состава резины, позволяющей ричтраку Toyota, за счёт своих качеств, сцепления с дорожным полотном, безопасно работать на мокром и горячем покрытии. Одновременная компактность ричтрака Тойота привлекает внимание к нему многочисленные строительные компании. Распространено его использование на сельскохозяйственных и молочных фермах.



Выделяет ричтраки Doosan, то что в основу этих качественных машин заложен принцип «5S». Воплотивший в себе такие качества, как: Smart «простота», Stable «стабильность», Stylish «стиль», Safe «безопасность», Strong «сила».
  1. Простота – лёгкая управляемость
  2. Стабильность – постоянная составляющая величина на всём пути подъёма
  3. Стиль – современный и привлекательный вид
  4. Безопасность – эксклюзивная тормозная система ODB
  5. Сила – большая грузоподъёмность до 2500 кг

Ричтрак Doosan имеет управление с контролирующей системой, вобравшей в себя все передовые технологии.
  • ричтраки Балканкар

В последнем поколении высотного штабелера-ричтрак Балканкар реализован быстрый доступ к основным агрегатам, что значительно сокращает время простоя при внеплановом ремонте и техническом обслуживании. В числе отличий - оригинально разработанный дизайн и инновационная технология применения переменного электропривода. В моделях ричтраков Балканкар при управлении скоростями применен широкополосный импульсный регулятор, позволивший сделать переключения более плавными. При собственном весе машины в 3500 кг, кислотная тяговая батарея имеет ёмкость 420 А/ч и весит 620 кг, что превышает показатели стандартных батарей.

stroy-plys.ru

Штабелер - это... Что такое Штабелер?

Поводковый штабелер

Штабелёр (складской погрузчик) — колёсный погрузчик с фронтальным выдвижным грузоподъёмником или вилкой.

Описание

Предназначен для укладки грузов в штабели или стеллажи высотой до 8 м (некоторые модели — до 12-14 м). Управляется оператором из кабины (иногда подъёмной) или снаружи, с помощью пульта.

Имеет электродвигатель с массивной аккумуляторной батареей (удачно выполняющей функцию противовеса). Существуют штабелёры с полностью ручным приводом.

Грузоподъёмность до 5 т, скорость не более 5 км/час. Высота подъёма до 12 метров

Разговорное название — «погрузчик», «ричтрак», «электроштабелёр».

Применение

Данная техника предназначена в основном для подъёма и спуска груза. Высота подъёма груза на паллетах от 1,5 до 12 м. Вилы подъёмника предназначены для различных типов поддонов. Существуют модели с регулируемым расстоянием между вилами.

Штабелёр — незаменимый на складе механизм для поднятия/опускания грузов на подвижных вилах и перемещения их на небольшие расстояния. При относительно небольшой цене штабелёры способны обеспечивать значительные объёмы перемещаемых грузов и очень функциональны, а также не требуют специального обучения и лицензии.

Там, где складские помещения интенсивно используются по вертикали и в то же время ограничены по площади, особенно эффективны небольшие ручные штабелёры. Штабелёры ручные очень манёвренны и очень облегчают работу с поддонами на небольших складах и в магазинах.

Значительно более производительны полуэлектрические штабелёры (с электроподъёмом вил и ручным передвижением) или полностью электрические штабелёры — электроштабелёры. Если же штабелёр является самоходным (со специально оборудованным местом оператора), то его скорость возрастает до 8-10 км/ч. Такие штабелёры имеют большую высоту подъёма груза (до 4-6 метров) и могут работать до двух рабочих смен без подзарядки. Высотные штабелёры обладают способностью поднимать грузы на высоту до 11,5 метров, при весьма небольшом расстоянии между стеллажами — до 2.8 метров. Высотные штабелёры обладают высокой грузоподъёмностью — до 2,0 тонн, а также высокой скоростью движения — до 10 км/ч.

Штабелёры являются необходимым оборудованием для любого склада, где груз хранится на поддонах. В настоящее время на рынке грузоподъёмного оборудования представлено множество типов и моделей складской техники: ручные гидравлические штабелёры, самоходные ведомые штабелёры, электроштабелёры, вилочные погрузчики, ричтраки. Каждый тип грузоподъёмной складской техники предназначен для определённых условий работы.

Штабелёры используются для выполнения внутрискладских работ по транспортировке и штабелированию грузовых паллет. Все типы штабелёров можно разделить на три группы: ручные гидравлические штабелёры; самоходные ведомые штабелёры; электроштабелёры.

Ричтрак

Ричтрак (высотный штабелер)

Ричтрак (высотный штабелер) — одна из наиболее сложных, но вместе с тем и высокопроизводительных внутрискладских машин. Работают на аккумуляторной батарее. Она обеспечивает высокие скорости подъема и передвижения до 12 км/ч, способна поднимать поддоны массой 1,5-2,5 т. Фактически стандартом класса является двойная телескопическая мачта со свободным подъемом и каретка с боковым смещением вил. Как и у погрузчиков, у них обязательно имеется функция наклона грузоподъемника.

См. также

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Как выбрать гидравлический штабелер

Штабелер – это специальное оборудование, которое чаще всего применяется на складах. Оно, прежде всего, рассчитано на подъем и перемещение больших и тяжелых грузов, которые укладываются на паллеты. Составляющими компонентами штабелера являются мачта, которая зафиксирована на основании с колесами, и подъемная площадка, перемещающаяся по мачте вверх и вниз.


Высота подъема иногда может достигать нескольких метров. И при этом пользователю даже не нужно будет прилагать лишних усилий для подъема груза на такую высоту. Все, что ему нужно – это умело управлять подъемным механизмом. По своей конструкции штабелер вполне может быть использован для работы с грузами больших размеров. При этом он отличается повышенной маневренностью, поэтому он без проблем может маневрировать в ограниченном пространстве и между складскими стеллажами.

Тем, кто заинтересовался в выборе штабелера, следует знать о том, что такое оборудование бывает разных видов. Ввиду этого сфера их применения тоже бывает разной. Так, одно дело разгрузка и размещение товара на складе с незначительным товарооборотом и легкими грузами, и совсем другое дело – это склад, где продаются и хранятся стройматериалы, к примеру, или продукты, а товарооборот повышен. Этот факт обязательно нужно учитывать при выборе штабелера.

Как выбрать

Чтобы не допустить ошибки при выборе штабелера, лучше подробнее ознакомиться с тем, как работает данное оборудование. В процессе выбора большое значение имеют и условия эксплуатации. Так, стеллажи, на которых хранится товар, могут иметь два, три и более ярусов. В большинстве случаев на верхних полках хранят товар, имеющий незначительную массу. На самых нижних полках хранится самый тяжелый товар. Однако бывает и так, что целый ряд стеллажей занимает один тип продукции, поэтому и на верхних стеллажах приходится располагать тяжелые паллеты.


В целом все штабеллеры делятся на два типа:

  1. Гидравлические.
  2. Электрогидравлические.

Обычные гидравлические штабеллеры рассчитаны на подъем груза, который не тяжелее одной тонны. Подъемный механизм приходит в действие, когда пользователь нажимает на рычаг или ножную педаль. За счет этого в гидроприводе создается требуемое давление, и площадка с грузом поднимается. Стоит отметить, что в этом случае пользователю придется прилагать определенные усилия, поэтому достичь значительной высоты не получится. В большинстве случаев такое оборудование может поднять груз на высоту не более двух с половиной метров.

Что касается штабелеров электрогидравлического типа, то они могут поднимать паллеты весом до двух тонн и на высоту до пяти метров. Основа такого оборудования – это гидравлический насос. Именно он создает давление, требуемое для максимального подъема. Запускается он с помощью электропривода. Другими словами, пользователю не нужно прикладывать лишних усилий, чтобы поднять груз. А энергию для выполнения всего процесса дает встроенный аккумулятор. Все, что нужно сделать пользователю – это просто нажать кнопку.


Итак, если у вас совсем небольшой склад с двухъярусными стеллажами, то оптимальным выбором для такой ситуации будет простой гидравлический штабелёр 1030 с высокой мачтой. Главные его достоинства заключаются в следующих параметрах:

  • относительно невысокая стоимость;
  • повышенная маневренность;
  • удобство в эксплуатации;
  • простота обслуживания.

Однако в тех случаях, когда требуется повышенная производительность и скорость, а количество ярусов у стеллажей больше трех, то без электрического штабелера обойтись не получится. Конечно, данное оборудование устроено более сложным образом, но зато процесс загрузки и разгрузки товара сокращается в разы. Пользователь при этом не тратит лишних усилий и может выполнить больший объем работы за рабочую смену. Стоит помнить, что такая техника стоит дороже, но при этом она незаменима на крупном торговом складе, поэтому все затраты на такое оборудование очень быстро окупятся.

Важные критерии

В процессе выбора гидравлического штабелера нужно особое внимание обращать на его ходовую часть, которая представляет собой колесные опоры с кронштейнами. Ведь при их изготовлении производители, как правило, не учитывают то, что оборудование может использоваться в помещениях с неровными полами. Подобная эксплуатация может стать причиной возникновения поломок.


Кроме того, необходимо учитывать оптимальную грузоподъемность оборудования, высоту подъема и ширину вил. Стоит отметить, что вариант «с запасом» будет стоить больших денег, поэтому разумнее будет приобрести именно такое оборудование, как требуется.

Также нужно заранее решить, какой именно штабелер требуется – ручной, ножной или комбинированный. От данного параметра зависит то, каким способом будет проходить управление техникой.

Напоследок стоит добавить, что покупать штабелер желательно у проверенных производителей, надежность продукции которых не вызывает сомнений. В дополнение качественный штабелер обязательно должен иметь гарантию качества не менее одного года. Тогда можно будет быть уверенными в том, что в случае поломки оборудование можно будет отремонтировать по гарантийным условиям.

Видео. Ручной гидравлический штабелер. Как работает штабелер? Как управлять штабелером? Лучшие штабелеры.



www.gvozdem.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
