Шпиндели к станкам: Электрические шпиндели и аксессуары

Электрические шпиндели и аксессуары

• Главная
• Комплектующие к ЧПУ

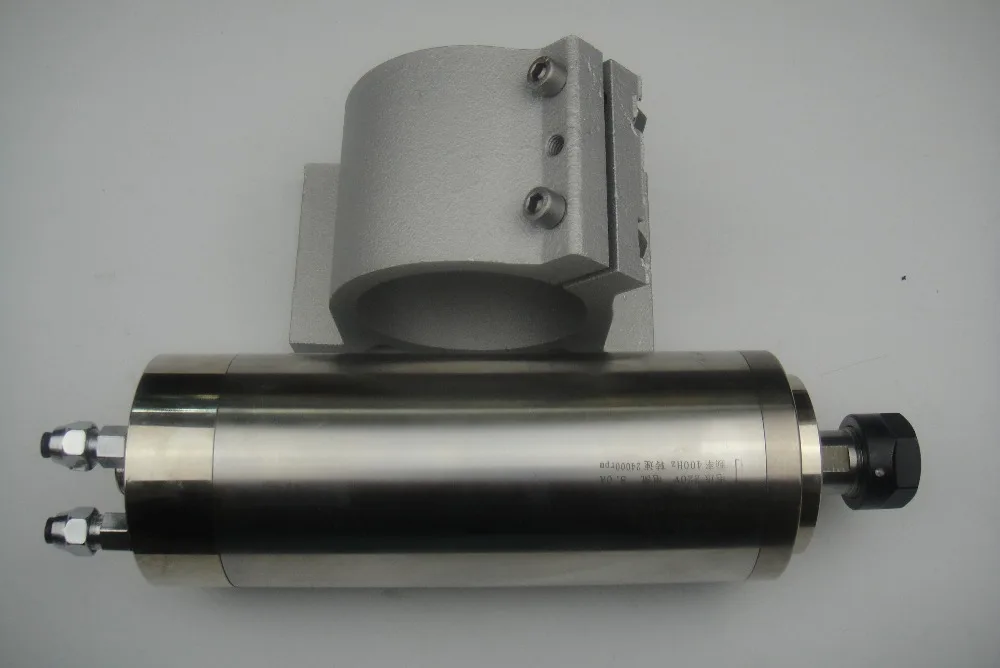

Шпиндели жидкостного (водного) охлаждения

Подробнее

Шпиндели воздушного охлаждения

Подробнее

Прижимы листового материала

Прижим для шпинделя 80 мм. Широко применяется при высокоскоростной обработке тонких листовых материалов на станках с ЧПУ, режущих плоттерах. Преимущества: — Имеет регулировку с помощью винтов; — Увеличивает эффективность работы с листовыми материалами; — Прижим универсален и подходит для различных марок шпинделей

Подробнее

Тормозные резисторы

Подробнее

Шпиндельная головка

Шпиндельная головка ременноприводная предназначена для обработки черных и цветных металлов на малых оборотах с большим заглублением.

Подробнее

Крепления для шпинделей

Подробнее

Щетка-насадка

Подробнее

Системы охлаждения шпинделей

Подробнее

Подшипники шпинделя

Подробнее

Удлинители

Подробнее

Цанговый патрон

Подробнее

Ключи для цанговых патронов

Подробнее

Электрические шпиндели для станков с программным управлением

Шпиндель – главный рабочий орган фрезерного станка с ЧПУ (непосредственно на предприятиях иногда используется название «главный привод»). Отличается от серийных электродвигателей бытового и промышленного применения характеристиками и конструкционными особенностями исполнения:

• максимальное количество оборотов у шпинделя для фрезерного станка с ЧПУ выше;
• на эти двигатели устанавливаются системы принудительного охлаждения;
• поскольку ось шпинделя сильнее нагружается в радиальном направлении, в нем используются усиленные радиальные подшипники.

Как подобрать шпиндель под конкретные задачи

Основные критерии выбора при проведении модернизации станка – требования к мощности шпинделя и диапазону скоростей вращения. Причем рассматривать эти требования нужно в комплексе. Численные характеристики первого показателя определяются обрабатываемыми на станке материалами и развиваемым им усилием резания.

Для фрезерования металла фрезами диаметром свыше 4 мм нужен шпиндель мощностью выше 2 кВт. Но есть один нюанс. Если обеспечиваемый приводами момент и прочность рамы станка и портала не дают применять силовое фрезерование (большая глубина резания, средние обороты, малые подачи), то используется скоростное фрезерование (ускоренные проходы с малым заглублением инструмента в материал), в этом случае мощность не так важна.

Выбор скорости вращения шпинделя зависит от материала, который обрабатывается на станке, и типа используемого инструмента. При работе по металлу твердосплавная фреза диаметром 4 мм отработает на 10000 оборотов в минуту, но быстрорежущая таких режимов не выдержит даже при фрезеровании с малой глубиной резания и сгорит.

Точка зрения «для обработки дерева нужны высокие обороты» не всегда оправдана – при малых подачах нарушается нормальное стружкообразование и образуется мелкодисперсная пыль, попадание которой между материалом и фрезой приводит к повышению температуры в зоне резания.

В среднем для фрезерования хватает 8000-12000 оборотов в минуту, для гравировки – минимум 20000.

Водяное охлаждение или воздушное

Тип охлаждения шпинделя определяется спецификой решаемых на станке задач. Воздушное охлаждение отличается повышенным уровнем шума и резким падением эффективности при переходе на низкие обороты из-за замедления вращения крыльчатки, прогоняющей воздух через рубашку шпинделя. Особенно это критично при работе по металлу, поскольку потребляемая мощность возрастает и двигатель нагревается еще сильнее. Водяное дороже, но эффективнее, поскольку температура носителя не зависит от частоты вращения ротора.

При замене шпинделя на сходный по характеристикам аналог потребуется перенастройка частотного преобразователя, а если подбирается шпиндель большей или меньшей мощности – его замена.

Изготовление шпинделей станков — в Москве на заказ, по чертежам

Уточнить наличие у менеджера

Описание: вал, обеспечивающий надежное крепление инструмента и деталей

Виды:

• коллекторные
• высокоскоростные
• с воздушным или жидкостным охлаждением
• с электродвигателем
• ременноприводные

Назначение:

• для токарных станков
• для фрезерных станков
• для расточных станков
• для шлифовальных станков
• для ЧПУ станков

Другое

Шпиндельная пара

Шпиндели для станков

Шпиндель прокатного стана

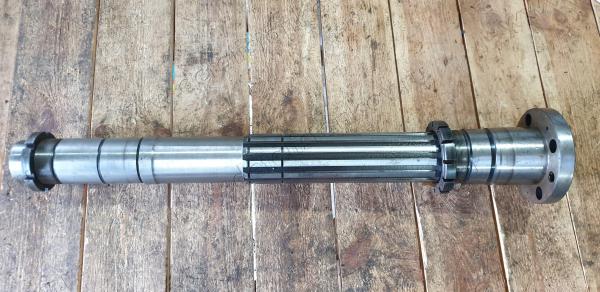

Шпиндель токарного станка

Шпиндель сверлильного станка

Шпиндель для шлифовального станка

Шпиндели для фрезерных станков

Виды шпинделей

Высокоскоростные шпиндели

Шпиндель телескопический для задвижек

Материалы:
сталь

Применение:

• — строительство;
• — металлообработка;
• — деревообработка;
• — электрооборудование.

Государственный стандарт:
ГОСТ 24644-81



Этапы производства

Получение или разработка ТЗ Мы получаем от Вас техническое задание или помогаем с его разработкой

Компьютерное моделирование Применение современных технологий для получения 3D модели требуемого изделия

Изготовление Непосредственно производство, обработка деталей на станках и вручную

Поставка Упаковка и доставка готовой партии или штучного изделия на Ваш объект

Способы производства

Гибка металла

Вальцовка металла

Сварочные работы

Резка металла

Заточка режущего инструмента

Сверление металла

Токарно-фрезерные работы

Собственное производство Мы изготавливаем детали на своем промышленном предприятии, не обращаясь к третьим лицам

Оптимальные цены Наша ценовая политика удивит даже самого придирчивого клиента

Сервис Мы отвечаем за качество наших изделий

Всегда на связи Наши менеджеры ответят Вам в самые короткие сроки

Для заказа и консультации

Отдел продаж (Москва)

+7(499)390-03-33

По России (бесплатно)

8(800)444-11-31

или оставьте заявку

Опишите изделие

Контакты для связи

*Обязательные поля

Фото работ

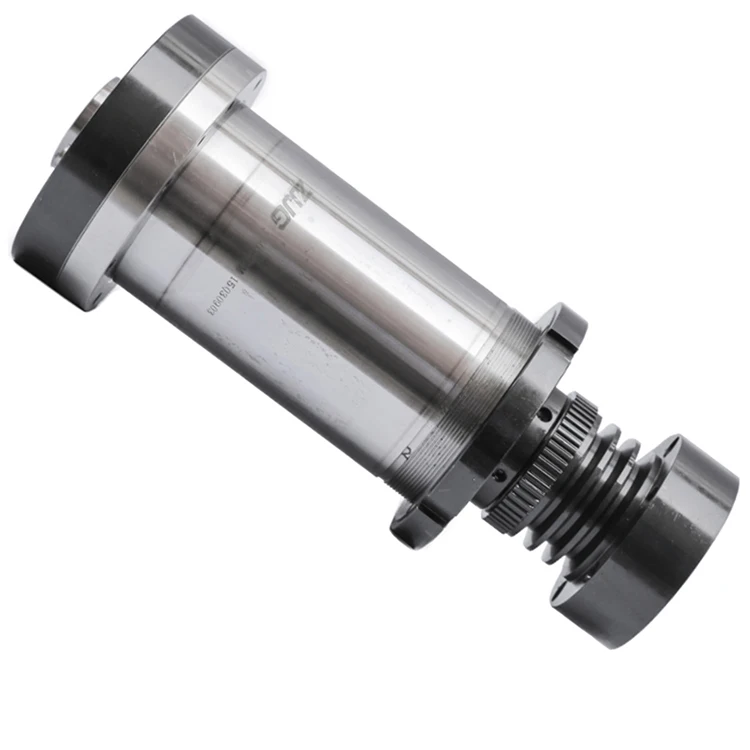

Шпиндели станков

Шпиндели станков являются неотъемлемой частью любого станка и определяют качество конечного продукта, а также общую производительность и эффективность самого станка. GTI Spindle Technology предлагает прецизионные шпиндели, детали и аксессуары для станков, которые соответствуют спецификациям OEM или превосходят их для различных применений. GTI Spindle Technology опирается на вековой опыт продаж, производства шпинделей для станков, продукции и услуг по управлению. Мы предлагаем полную линейку шпинделей станков и специализируемся на модернизации шпинделей станков и восстановлении шпинделей станков в соответствии с вашими текущими и будущими требованиями. и металлообработка. Мы предлагаем широкий ассортимент стандартных и специальных шпинделей для станков, которые охватывают множество конфигураций, размеров, частот, лошадиных сил и диапазонов скоростей.

Услуги по ремонту шпинделей станков

• Услуги по ремонту шпинделей станков: Услуги по ремонту станков на месте и услуги по ремонту шпинделей станков на месте, включая анализ вибрации, ремонт шпинделей и ремонт подшипников, профилактическое обслуживание и обучение. Включает полные статистические отчеты и инженерные рекомендации.
• Комплексный ремонт шпинделя станка на месте: включает программу анализа вибрации для диагностики различных проблем со шпинделями станков, включая шпиндели с шлифовальной головкой, шпиндели с рабочей головкой, приводные двигатели и гидравлику, а также проблемы с электричеством. Данные анализа вибрации, собранные на месте, затем проанализированы на нашем предприятии. Создан полный отчет, включающий рекомендуемые корректирующие и предупреждающие действия.
• Восстановление шпинделей прецизионных станков: мы располагаем уникальным оборудованием для обеспечения производства шпинделей для широкого спектра шпинделей станков. Наши тщательные процедуры анализа отказов шпинделей станков, калибровки шпинделей и испытаний шпинделей делают GTI Spindle Technology идеальным ресурсом для ремонта, восстановления или восстановления шпинделей ваших станков.
• Услуги по обновлению и модернизации существующего оборудования: определено оптимальное решение по обновлению шпинделя станка для сокращения времени простоя, сокращения времени цикла и сохранения размера и качества производимых деталей. Шпиндели станков модернизированы с использованием проверенных методов сборки и использования экзотических материалов и гибридных подшипников по мере необходимости.

Применение станков

• Шлифование гусениц для шариковых дорожек
• Шлифование отверстий для автомобильной промышленности
• Керамика
• Компоненты
• Алмазная токарная обработка
• Притирка дизельных форсунок
• Шлифование
• Графитовая фреза
• Прецизионная обработка оптики
• Нарезка вафель кубиками / ломтиками
• Обратное шлифование пластин
• Скучно
• Обрабатывающие центры с ЧПУ
• Сверление
• Шлифование
• Высокочастотный
• Хонингование
• ID/НД
• Притирка
• Фрезерование
• Рассверливание
• Нарезка
• Плоское шлифование
• Специализированные приложения
• Нажатие
• Токарная обработка
• Вертикальные токарные станки

Типы корпусов станков

• Ременный привод
• Картридж и кронштейн
• Высокочастотный
• Цельный корпус
• Моторизованный
• Основание
• Блок
• Картридж
• Глубокая скважина
• Фланцевый картридж
• Специальный
• Шпиндели станков: GTI Spindle Technology предлагает инновационные экономичные решения для ремонта, восстановления и модернизации шпинделей станков.

Наши уважаемые клиенты чувствуют себя уверенно, зная, что специалисты GTI Spindle Technology находятся на месте и готовы обеспечить ремонт шпинделей различных высокоточных станков. Мы предлагаем годовую гарантию на все изготовленные шпиндели и восстановленные шпиндели.

Если у вас есть вопросы по ремонту шпинделя, звоните по телефону 888.473.9675 или пишите по электронной почте: [email protected]. И спросите о нашей программе гарантированного снижения затрат

SPINDEL Electronics: Станки

Станки

Решения для станков с ЧПУ с использованием высокоскоростных электрических шпинделей

​

Наша команда инженеров имеет более чем 30-летний опыт работы шпиндельные приложения. Мы тесно сотрудничаем с производителями станков и шпинделей, чтобы гарантировать, что наши приводы имеют наилучшие возможные характеристики, способствующие повышению производительности, точности и прибыльности станков.

​

Наши качественные высокочастотные шпиндельные приводы отличаются тем, что температура двигателя шпинделя (особенно ротора) ниже, что:

​

• Продлевает срок службы подшипников, сокращает время простоя станка и затраты на периодический ремонт шпинделя

• Снижает тепловое расширение вала шпинделя и обеспечивает лучшую точность деталей

• Позволяет максимально использовать мощность/крутящий момент двигателя шпинделя для обработки

Использование быстрого и точного сигнала нагрузки вместе с максимально быстрой функцией обнаружения касания используется для оптимизации процесса обработки и сокращения времени производственного цикла.

• Внутреннее (внутреннее) шлифование

• Шлифовка внутреннего/наружного диаметра

• Отверстие, сопло (коническое гнездо)

• Торцевая часть, врезная, профильная

• Шаблон, овальный, многоугольный

• Правка, правка

• Сталь, порошковый/спекшийся металл, керамика

• Детали из алюминия для авиационных конструкций

• Детали из алюминия для автомобильных двигателей и трансмиссий

• Максимально возможная мощность/момент двигателя благодаря низким потерям двигателя

• Цветные металлы, легкие сплавы

• Возможность использования широкого спектра шпинделей с одним и тем же приводом

• Низкое тепловое расширение вала для большей точности деталей

• Изготовление пресс-форм, инструментов и штампов

• Композиты, камень, мрамор, гранит

• Резка

• Нарезка кубиками

• Шлифование

• Интерьер самолета

• Интерьер лодки

• Краснодеревщик

Цилиндрическое измельчение

Высокоскоростное фрезерование

Обработчивые центры

бурение

Создание плесени, инструмент/Die

Полупроводники

Cirpars (PCB)

We Doreming

поддерживаемые машины

We Lige High High Lice Creams

9000 2

We Lige High High High Leacherceed Creams. поддержка привода шпинделя для широкого спектра марок/производителей станков, таких как:

​

• Студер, Велдон, Трипет, Хирон, Хардинг, Хаузер, Вумар, Бахмюллер

• Келленбергер, Овербек, Мекканика Нова, Данобат, Микрон, Брайант Гриндер

• UVA/KMT, Okuma, Цинциннати Milacron-Heald, Toyo, Usach, EMAG

• Buderus, Unison, CNC North, Seiko Seiki

Поддерживаемые марки шпинделей

​

Наши приводы обычно используются на следующих высокоскоростных шпинделях:

​

• GMN, Fischer, IBAG, Hauser, Voumard, Precise

• FAEMAT, Perske, Setco, UVA/KMT, Gros-lte/EDAC, Брайант Гриндер

• Цинциннати Милакрон-Хилд, Омлат, Сейко Сейки, Капеллини

• и многое другое…

Особенности для внутреннего шлифования

​

Высокоскоростной, воспроизводимый и точный аналоговый сигнал нагрузки или мощности хорошо подходит для адаптивного шлифования. При эффективном использовании ЧПУ шлифовального станка это может помочь сократить циклы шлифования. При правке шлифовальных кругов этот сигнал может помочь снизить скорость съема дорогостоящего абразивного материала.



Встроенная функция быстрого распознавания касания (первый контакт, устранение зазора) с очень быстрым полупроводниковым выходным сигналом может использоваться вместо дорогостоящего акустического распознавания во многих задачах шлифования внутреннего диаметра. Производительность можно повысить без дополнительных затрат.

​

Наши приводы серии AV были разработаны для простой функциональной замены старых высокочастотных приводов шпинделя PAM и PWM на станках для внутреннего шлифования (ID) и других высокоскоростных устройствах. Они могут имитировать интерфейс управления и особенности старых шпиндельных приводов, произведенных в США, Европе или Японии.

Быстрое обнаружение прикосновения и пороговые значения нагрузки Увеличивают время цикла

​

Обновление/выборка базовой нагрузки для точного и воспроизводимого измерения: Уровень без нагрузки (базовый уровень нагрузки) выбирается либо автоматически, либо с помощью ввода, управляемого пользователем (ЧПУ), и сохраняется перед каждым циклом шлифования.
