Шпиндель на станке это – Что такое шпиндель?

Содержание

Для чего шпиндель станка


Что такое шпиндель

В строительстве, металлообработке и деревообработке, а также в некоторых других сферах профессиональной деятельности, существуют термины, которые находятся на слуху у строителей и людей, кто хоть как-то знаком с этой темой. Но многие из них могут вызвать интерес неподготовленного человека, который может воспринять некоторые термины даже как ругательства. Примером таких слов может служить термин шпиндель. Что такое шпиднель?

Шпиндель, как правило, это элемент каких-либо устройств, используемых в производстве. И самым распространенным значением этого слова является ось вращения. Иногда, даже уместно употреблять эти слова как синонимы.

Как ось вращения, шпиндель может использоваться в станках, прядильных аппаратах, двигателях и других механических устройствах. Так, к шпинделю, как правило, крепится катушка, если он используется в прядильной машине как веретено.

В других сферах шпинделем могут называться и другие элементы. Так, в металлорежущих станках шпинделем является вал, который снабжен устройством для закрепления деталей, подлежащих обработке. Следовательно, к шпинделю крепится зажимной патрон или другие элементы в зависимости от типа станка. В таких станках и приспособлениях шпиндель даже может быть регулируемой длины.

Если рассматривать двигателестроение, то шпинделем в этом случае может называться передаточный вал от двигателя к прокатному валу, а также специальный элемент, осуществляющий передачу крутящего момента от двигателя к другим движущимся частям.

Также шпинделем могут называть и асинхронный двигатель со специальным валом, который используется для закрепления фрезы. Таким двигатели для работы используют переменный ток и используются как во фрезерных, так и в других типах станков, например, шлифовальных или точильных.

В производстве компьютерной технике также используется понятие шпинделя. В данном случае это вал, который крепит пластины жесткого диска и обеспечивает их вращение. Таким образом. Шпиндель также является и осью, и валом, и креплением одновременно, и также поворотным механизмом.

Можно сделать заключение о том, что шпиндель – это достаточно употребляемое слово в просторечии, которое может обозначать легкое ругательство, но реального значения этого слова многие не знают. Таким образом, шпиндель является всего лишь осью, валом или элементом вращения, который используется во многих сферах производства: машиностроении, разработке компьютерной технике, металлообработке, деревообработке и многих других сферах. Значит, что шпиндель очень даже важный элемент, вокруг которого крутится все, и который играет очень важную роль в производственной сфере. Получается, что слово шпиндель может являться не только ругательством, но и комплиментом.

wood-prom.ru

Валы и шпиндели, их назначение и применение

www.autowelding.ru

Шпиндель фрезерного станка: виды, типы. Как выбрать нужный?

Шпиндель фрезерного станка необходим для прочной фиксации оправки с режущим инструментом. Различаются между собой по основным техническим характеристикам, которые определяют режим эксплуатации, виды работ и тип материалов, с которыми сможет работать машина. Устройство шпинделя фрезерного станка обеспечивает его устойчивость к высоким осевым и радиальным нагрузкам, хороший запас прочности и долговечность работы при правильной эксплуатации.

Условное деление по исполнению:

  • вертикального исполнения/использования;
  • горизонтального исполнения/использова

Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек — в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе! Защита от излучения при сварке и резке. Большой выбор. Доставка по всей России!

Основными деталями в станках, осуществляющими вращательное движение, являются валы (рис. 10). Валы в процессе своей работы испытывают деформации кручения, изгиба, растяжения и сжатия. В коробках скоростей и подач чаще всего применяются шлицевые валы (рис. 10, б), которые обеспечивают плавное перемещение зубчатых колес и муфт вдоль вала. В целях уменьшения веса и габаритов сильно нагруженные валы станков изготовляются полыми. Кроме того, вал изготовляется полым, когда по условиям конструкции необходимо пропустить через него другой вал или какую-либо другую деталь, т. е. в тех случаях, когда это требуется условиями эксплуатации станка, как, например, шпиндели токарного, фрезерного и других станков. Детали, монтируемые на валу, укрепляют при помощи шпонок (рис. 10, а, в) либо шлицевых соединений, а чтобы зафиксировать вал в осевом направлении, используются уступы самого вала и стопорные кольца. Обычно валы и шпиндели осуществляют только вращательное движение в своих опорах, как, например, ходовые валики, валы коробок скоростей и подач, шпиндели токарных, шлифовальных, фрезерных и других станков. Шпиндели сверлильных, расточных и некоторых других станков, кроме вращательного движения, осуществляют одновременно поступательное движение, а шпиндели хонинговальных станков одновременно осуществляют возвратно-поступательное движение.

Помимо необходимости соблюдения условий прочности к шпинделям и валам предъявляют и другие требования.

1.    Шпиндели и валы должны обладать достаточной жесткостью. При несоблюдении этого условия возникает чрезмерный изгиб вала, что приводит к преждевременному износу подшипников, а также нарушает плавность зацепления зубчатых колес, расположенных на валах.

2.    Высокая точность шпинделей должна быть строго регламентирована как для шеек под подшипники, так и для мест посадок зубчатых колес. Допуски на неточность движения шпинделей регламентированы ГОСТом.

3.    Шпиндели и валы должны обладать высокой износостойкостью. Это относится прежде всего к шейкам шпинделей и валов, которые вращаются в подшипниках скольжения, а также к местам, где осуществляется прямолинейное перемещение шпинделей и валов (шпиндели сверлильных станков, расточных станков и др.) или установленных на них деталей.

4.    Шпиндели и валы должны быть виброустойчивы. Это требование предъявляется к шпинделям скоростных станков, особенно предназначенных для выполнения отделочных операций.

Перечисленные требования могут быть удовлетворены только при применении соответствующих материалов, из которых должны быть изготовлены шпиндели и валы. Помимо этого, должны быть соблюдены требования термической обработки, качественного изготовления, сборки и регулировки деталей узлов станка.

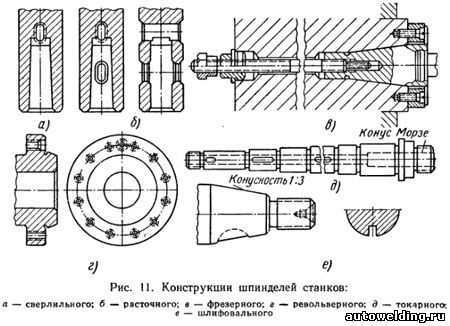

Для возможности закрепления инструмента или приспособления на переднем конце шпинделя формы и размеры последнего стандартизованы. На рис. 11 показаны передние концы шпинделей ряда станков. Для шпинделей, работающих в подшипниках качения, применяют сталь 45 и 40Х с закалкой и отпуском до НВ 230—260, сталь 40Х при твердости НВ 230—260. Для шпинделей, работающих в подшипниках скольжения, применяют сталь 20Х с последующей цементацией (на глубину 0,8—1,0 мм), закалкой и отпуском до HRC 56—62.

i-perf.ru

Шпиндель токарного станка: устройство, ремонт, виды

Шпиндельный узел (ШУ, коробка скоростей) замкнута в литой чугунный картер. Главным элементом считается шпиндель, как звено станка. Это трубчатый полый вал со сквозным отверстием, на концах которого крепятся зажимные элементы или режущий инструмент. На опорах и посадочных гнездах коробки чаще используются подшипники качения. К ним предъявляются серьезные требования по соблюдению точности посадочного места. Иначе неизбежна деформация подшипниковых колец с негативными последствиями.

При малых скоростях, агрегат получает обороты от шестерни, сидящей на валу. Высокие скорости вращения достигаются от приводного шкива и ремня. Передняя опора компенсирует осевую нагрузку, причем задняя остается не закрепленной. Такой подход положительно выявляет жесткость, уменьшая нагрев, а также возможную деформацию правой шейки шпинделя.

Оглавление:

  1. Характеристики
  2. Ремонт
  3. Сфера использования
  4. Отличительные особенности

Описание и виды

Отличаются по назначению, размерам, мощности, способу привода, классу чистоты, типу опор.

Использование шпиндельной бабки привязано к быстроходности, точности поверхности заготовки, производительности токарного станка. Показатель низкого качества обработки свидетельствует о малых оборотах, изношенности гнезда, рабочего инструмента (резца), отсутствия балансировки ШУ.

Техническая характеристика шпиндельного узла ориентирована нарезать винтовую резьбу разного профиля, шага. Оборудование растачивает, сверлит заготовки любой твердости, включая каленный прокат.

Технической особенностью устройства считается точение метрической, модульной, других профилей резьбы необходимого шага. Параметры, характеризующие шпиндель:

  1. Диаметр обрабатываемого изделия, Д.
  2. Высота центров, ВЦ — означает половину (0,5Д), которая может разместиться над станиной.
  3. Расстояние между центрами, РМЦ — расстояние между центром задней (подвижной) бабки и кулачками патрона.

Шпиндель токарно-винторезного станка имеет правую и заднюю опоры. Первая входит в радиальный двухрядный роликовый, а задняя сидит на двух упорных шариковых подшипниках. Валы входят в конические ролики качения и получают обороты от клиноременного шкива. Конструктивная простота шпиндельного узла определяется количеством подшипников, надежной фиксацией, герметичностью элементов уплотнения.

Ремонт

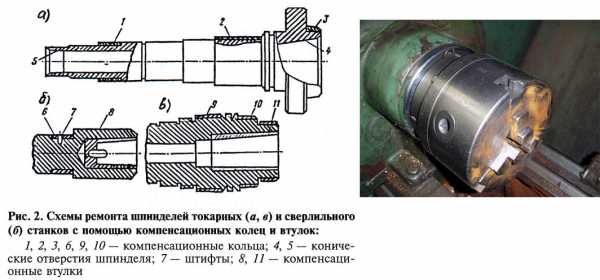

Ремонт заключается в точном восстановлении шеек шпинделя. При наличии заусениц, шейки посадочных мест подвергаются проточке, шлифовке, полированию (желательно пастой ГОИ) мелкозернистой наждачной бумагой, смачивая поверхности маслом.

Посадочные места подшипников склонны к ослаблению, если не сказать изнашиванию. Приемлемый вариант реставрации: хромировка, лучше металлическое напыление требуемой высоты. Не возбраняется растачивать шейку настолько, чтоб впрессовать на нее стальную горячую втулку. После обкатки подшипники проверяют на предмет биения.

Конус шпинделя нарезается на станке. По окончании операции его шлифуют наждачным полотном. Ремонт детали выполняется при наличии станков: токарного, вертикально-фрезерного, круглошлифовального. Внутренний диаметр шпинделя привязан к РМЦ и большим размерам обработки, особенно, изделий трубного сортамента. Такие машины целесообразно приобрести для использования в нефтяной, геологоразведочной отраслях.

Шпиндель, как элемент токарного станка, состоит из полого ступенчатого вала. На торце его монтируется патрон или вспомогательные планшайбы для установки, фасонных изделий нестандартной формы.

Назначение

Точение наружной цилиндрической, конусной поверхности изделия, расточка внутренней оболочки. Помимо металлических материалов токарь торцует цилиндры, конуса, нарезает резьбу на древесном, композитном сырье. Вкупе со специальными навесными устройствами токарный станок выполняет также операции сверления, шлифования, фрезерования.

При этом, узел настроен на переменный режим работы, но высокой производительности с учетом применения твердосплавных инструментов (резцов).

Технологические характеристики оборудования среднего класса обеспечены достаточным уровнем автоматизации и, как следствие, качеством конечной продукции.

Шпиндельные бабки применяются в сфере энергетической, машиностроительной, авиастроения, изготовления колесных пар железнодорожного подвижного состава, турбин, конструкций прокатных станов. Продукцию этого ряда можно и желательно купить у солидных поставщиков.

Отличия

  • Опоры на подшипниках качения. Не подвергаются нагреву, поскольку охлаждаются жидкой смазкой. Процесс упреждает тепловую деформацию от нагрева.
  • Аэростатические посадочные места имеют электрический или воздушный привод. Работают с высокими скоростями, что повышает эксплуатационные характеристики обработки внутренних поверхностей.
  • Гидростатические опорные шейки. Характеризуются отсутствием выработки при постоянных нагрузках. Фактором тому служит отсутствие контактов в металлических сочленениях шпинделя.
  • Магнитные опоры. Отличаются продолжительным периодом эксплуатации под нагрузкой, без смазки. Устройство работает под воздействием магнитного поля, обеспечивая устойчивость шпинделя в заданном положении.

Стоимость описанных выше агрегатов варьируют в зависимости от диаметра заготовки, ВЦ, РМЦ, других опций.




orgstanki.ru

Шпиндель фрезерного станка: конструкция и технические параметры

В оборудовании для производства металлических изделий есть ключевые детали, без которых невозможно качественно обрабатывать заготовки. Шпиндель фрезерного станка является одной из таких деталей, в которой закрепляется режущий инструмент и происходит вращение. Без этого элемента невозможна работа по обработке дерева или металла на станке. Из-за важности этой детали в процессе металлообработки желательно знать, как она функционирует, на какие виды подразделяется и можно ли ее изготовить самостоятельно.

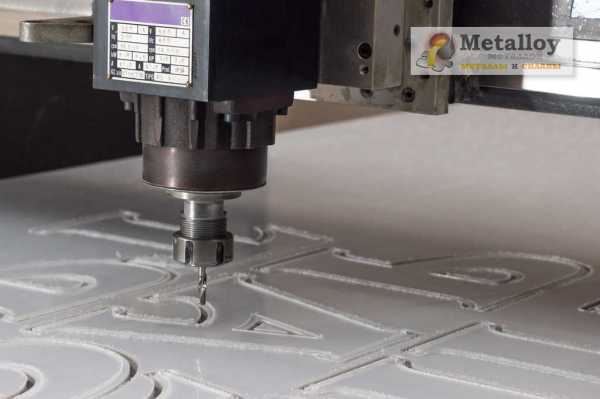

Шпиндель для фрезерного станка

Конструкция и технические особенности

Зная устройство фрезерного станка, человек сразу же понимает, что такое шпиндель и где он располагается. Для тех, кто не знает конструкции и технических параметров, необходимо разбираться во всем постепенно.

Шпиндель представляет собой полый металлический вал, являющийся ключевым узлом в фрезерном станке. Устанавливается эта деталь на специальной каретке, с помощью которой он передвигается в трех плоскостях — X, Y, Z. При включении двигателя вал напрямую передает вращательное усилие на фрезу (если речь идет о станке, в котором используются фрезы по металлу). Благодаря отсутствию дополнительных элементов при передаче усилия от двигателя, вращательный момент не искажается.

Классификация

Разделить фрезерный шпиндель можно по техническим характеристикам и способу использованию.

Деление в зависимости от мощности:

  1. Станки для работы с фанерой — 800 Вт. На маломощном оборудовании обрабатывается фанера, ДВП, ДСП, МДФ.
  2. Оптимальная мощность для фрезерного станка по дереву с ЧПУ — 1500 Вт. С такой мощностью обрабатывают мягкие сплавы металлов, текстолит.
  3. Оборудование мощностью от 3000 Вт. Подходит для стали, натурального камня.

Одновременно с разделением по мощности станки подразделяются по своему функционалу.  Они могут использоваться для нанесения гравировки, раскроя металла и фрезеровки.

Дополнительную обработку металла производят V-образными граверами. Если речь касается раскроя деталей из различных материалов, лучше покупать фрезерный шпиндель, у которого будет запас скорости вращения.


Также фрезерные шпиндели можно разделить на две группы в зависимости от использования:
  1. Шпиндели, устанавливаемые в бормашинах, ручных фрезерных станках, дрелях.
  2. Промышленные модели. Используются в станках, изготавливаемых для большого производства. Они способны выдерживать большие нагрузки, имеют износоустойчивые детали, керамические подшипники. Чтобы оборудование не выходило из строя из-за интенсивной работы, на него может устанавливаться дополнительно охлаждение. На поверхности с большим уровнем трения с помощью специальной автоматической системы подается смазка.

Если в качестве шпинделя используется дрель или бормашина, необходимо учитывать, что она не способна выдержать постоянные интенсивные нагрузки и подшипники начнут выть спустя короткий промежуток времени.

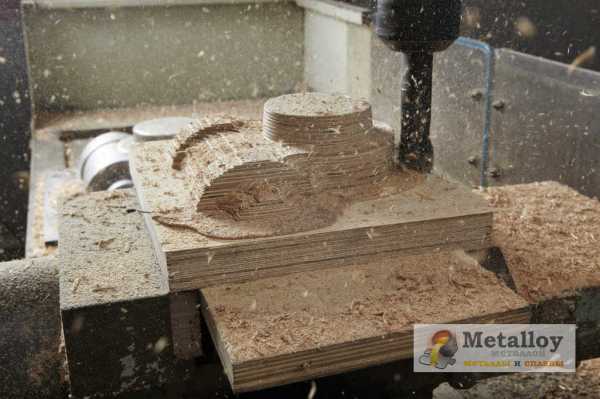

Станок для работы с фанерой

Способы охлаждения

При обработке металла с помощью промышленного оборудования можно повредить листы или детали. Заготовки необходимо охлаждать. Для этого были разработаны две системы:

  1. Водяная система охлаждения. Изначально в корпусе шпинделя проделываются отверстия, через которые проходит вода. Она забирает с собой тепло от металла и стекает в отдельную емкость. Необходимо наличие отдельной емкости рядом со станком, что в некоторых ситуациях неудобно.
  2. Воздушная система охлаждения. В детали устанавливаются воздухозаборники, благодаря которым через нее проходит воздушный поток. Воздушная система устанавливается на все современные станки с ЧПУ. У нее есть один серьезный минус. Фильтры, установленные на воздухозаборниках, быстро засоряются после работы с пылящимися материалами.


Воздушные системы более удобны для больших производств.

Преимущества

У шпинделей есть несколько преимуществ:

  1. КПД этих деталей достигает 95%, что считается очень высоким показателем.
  2. Для производства изготавливаются шпиндели с высокими характеристиками в плане износоустойчивости и надежности. В новых моделях устанавливаются головки, изготовленные из бронзы.
  3. Не требуется частый ремонт благодаря надежности подвижных механизмов.

При эффективной системе охлаждения, изготавливаемые детали не будут иметь дефектов после обработки.

Как подобрать шпиндель фрезерного станка по мощности

Как говорят опытные фрезеровщики: «При выборе шпинделя, нужно помнить правило о том, что чем больше скорость вращения двигателя, тем функциональнее становится оборудование». При выборе шпинделя для фрезерного станка, в первую очередь, нужно учитывать количество совершаемых оборотов:

  1. Для сверловки и гравировки оптимальная мощность шпинделя — 600 Вт.
  2. Для фрезерования металла — от 600 до 1400 Вт.
  3. Если станок будет модернизироваться со временем или через него будут пропускаться детали, изготавливаемые из твердой стали, требуется выбирать мощность более 1600 Вт.


При работе на больших оборотах, нельзя забывать про хорошую систему охлаждения.

Шпиндели нельзя долго использовать на мощности в 90%. В противном случае подвижные механизмы быстро выйдут из строя. Оптимальный расход мощности — 60–80%.

Шпиндель для обработки металла

Как изготовить своими руками

При недостатке средств или невозможности установки заводского оборудования в самодельный станок его можно изготовить самостоятельно. Для этого нужны следующие комплектующие:

  • главная деталь — бесколлекторный двигатель;
  • контролер для двигателя;
  • сервотестер;
  • удлиненный вал.

Изготовление шпинделя для станка своими руками начинается с приобретения всех комплектующих. Устройство контролирующее количество оборотов двигателя (сервотестер) рекомендуется устанавливать на любые двигатели, в которых невозможно изменять количество оборотов. Можно купить дешевую модель, главное обратить внимание на тип его крепления к станку. Он не должен мешать при работе.


Вал должен быть удлиненным, чтобы на него можно было закреплять фрезы с помощью цангового зажима. Дополнительно на него необходимо закрепить два подшипника. В двигателе должны быть установлены еще два подшипника. Чертеж по сборке можно найти в интернете. Конструкция будет защищена от боковых нагрузок. С помощью самодельного станка обрабатывают металл и древесину твердых пород.

У самодельных конструкций есть преимущества:
  1. Сборка шпинделя собственными руками не потребует серьезных финансовых затрат.
  2. Провести работы самостоятельно не так сложно, как ожидают новички в металлообработке. В интернете существуют пошаговые инструкции и обучающие видео.
  3. Списки материалов, деталей и чертежи можно найти в открытом доступе.

Однако по техническим характеристикам промышленные детали во многом превосходят самоделки. Важно изготовить надежную и массивную станину, которая предотвратит появление вибрации.

Обслуживание

Промышленное и самодельное оборудование требует постоянного обслуживания и соблюдения правил эксплуатации:

  1. Перед началом обработки деталей требуется проверить все крепежные элементы.
  2. После включения двигателя нельзя сразу же начинать работать. Шпиндель нужно разогреть.
  3. Перед выключением оборудования подвижному механизму необходимо дать остыть.
  4. При использовании воздушной системы требуется раз в неделю проверять состояние фильтров и прочищать их при загрязнении.
  5. Подшипники и подвижные элементы требуется очищать от накопившегося мусора после работы за станком. Дополнительно их нужно смазывать для лучшей работы и медленного загрязнения.
  6. Если используется водная система охлаждения, необходимо использовать смазочно-охлаждающие эмульсии, которые рекомендует производитель.

При длительной эксплуатации необходимо наблюдать за состоянием подшипников и менять их, если появляются посторонние звуки. Иных расходов эта деталь не несет. При поломке составных частей конструкции требуется заменить их, но не восстанавливать. При больших нагрузках восстановленные детали сломаются по старым трещинам.


Шпиндель для фрезерного станка считается ключевым узлом, работе которого стоит уделять особое внимание. При выборе производственного оборудования достаточно соблюдать правила эксплуатации и вовремя обслуживать подвижные элементы, чтобы станок проработал более 10-ти лет.

metalloy.ru

Шпиндель токарного станка


Передняя бабка токарного станка.

Передняя бабка токарного станка представляет собой чугунный корпус, закрепленный на левой стороне станины. Назначение передней бабки — осуществление главного движения станка: передача вращающего момента от приводного электродвигателя к обрабатываемой заготовке. На универсальном станке с помощью конструктивных элементов передней бабки осуществляется привод подачи суппорта с режущим инструментом. На станке с ЧПУ функцию перемещения выполняют привода подач и высокоточные ШВП

В передней бабке размещены коробка переключения скоростей и шпиндель, с закрепленным на торце патроном для зажима заготовки.

Коробка скоростей

Коробка скоростей — это набор зубчатых шестерен с двумя кинематическими цепями для ускоренной и замедленной передачи вращения шпинделю.

Переключение скоростей производится рукоятками, выведенными на лицевую панель передней бабки. При этом различное сочетание вошедших в зацепление шестерен определяет число оборотов шпинделя в единицу времени. Соотношение скоростей вращения подчиняется геометрической прогрессии, то есть каждая последующая скорость равна предыдущей, умноженной на одно и то же число.

Коробки скоростей бывают раздельные и совмещенные с передней бабкой. Основная часть раздельной коробки размещена в левой тумбе, устройство перебора скоростей находится в передней бабке. Это необходимо для ограждения шпинделя от воздействия вибраций и нагревания от коробки скоростей.

Большинство же токарных станков имеют совмещенную коробку скоростей, находящуюся в одном месте — передней бабке. Этим достигается компактность конструкции привода шпинделя и сосредоточение управления на одной лицевой панели.

Число оборотов шпинделя настраивается зацеплением зубчатых элементов коробки в различных сочетаниях. Для этих целей современные станки оборудованы однорукояточным механизмом, который одним движением перемещает несколько подвижных элементов коробки.

Преселективный или предварительный механизм переключения скоростей шпинделя является более производительным. На внешнюю панель вынесен поворотный диск с указателем числа оборотов. Токарь совмещает указатель диска с числом оборотов на панели, а затем рукояткой включения переводит станок на вращение с заданной скоростью.

Кроме зубчатых передач в современных станках для привода шпинделя может применяться бесступенчатый метод. Использование приводного электродвигателя с регулируемой скоростью вращения позволяет напрямую подавать крутящий момент на шпиндель. При этом шпиндель может вращаться с любой скоростью в диапазоне, ограниченном характеристиками станка, конструкция передней бабки становится более компактной.* (мин шаг приращения скорости — 1 об/мин)

Шпиндель

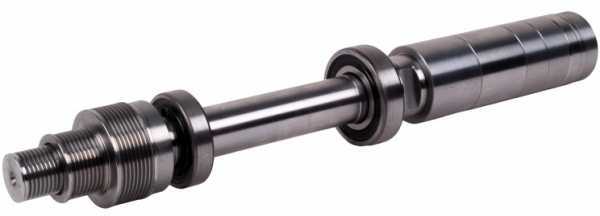

Шпиндель — это вращающийся вал, на переднем конце которого закреплен патрон для зажима заготовок. Вращается шпиндель в высокоточных подшипниках качения. Для устранения зазоров передняя опора снабжена регулируемым подшипником с коническим внутренним кольцом.

Настройка подшипника осуществляется специальной гайкой. При затягивании гайки внутреннее кольцо смещается по шпинделю, устраняя зазоры, образовавшиеся в процессе эксплуатации. Задняя опора шпинделя вращается в двух упорных подшипниках, имеющих аналогичную регулировку.

Требования к шпиндельному узлу

Шпиндельный узел является основным элементом токарного станка. От его состояния зависит качество обработки деталей и производительность. Рассмотрим требования, предъявляемые к шпинделю:

  • Точность вращения. Задается соответствующими стандартами. Этот параметр зависит от типа и назначения станка, класса точности. Для специальных станков предусмотрены свои технические условия.
  • Жесткость шпинделя. Также должна определяться соответствующими стандартами. Обычно допустимый прогиб шпинделя определяется по его радиальному биению. Величина прогиба должна быть меньше одной трети величины биения.
  • Виброустойчивость. Эта характеристика влияет на качество готовых изделий.
  • Быстроходность шпинделя. Чем больше скорость вращения, тем выше качество обрабатываемой поверхности. Быстроходность зависит от конструктивных особенностей и назначения станка.
  • Несущая способность. Зависит от выбора шпиндельных опор и правильной подачи смазочных жидкостей.
  • Долговечность. Этот параметр напрямую зависит от качества подшипников, в которых вращается шпиндель.
  • Допустимый нагрев подшипников. Определяется классом точности станка.
Конструкции шпиндельных узлов

Конструкции шпиндельных узлов различаются по многим параметрам: по выполнению конкретных работ и точности их выполнения, габаритам и, как следствие, передаваемой мощности, способу передачи крутящего момента и скорости вращения.

В современных скоростных станках вращение шпинделя уже невозможно в традиционных подшипниках. Здесь применяются воздушные, магнитные опоры вращающегося шпинделя. При этом отклонение от, например, округлости может не превышать 0,2 мкм. Тогда как шпиндель на подшипниках дает отклонение до 1 мкм.

Существуют прецизионные шпиндели с погрешностью обработки всего 0,025 мкм. Такой шпиндель приводится во вращение инерционным приводом. Шпиндель с маховиком разгоняется до заданной скорости, далее происходит отключение от привода и дальнейшее вращение по инерции.

Настройка станка

Под настройкой токарного станка понимают подготовку его кинематической схемы к выполнению задач, определенных технологической картой.

Перед началом настройки все органы управления устанавливаются в нейтральное положение.

Первыми настраиваются кинематические цепи главного движения: производится установка органов управления в положение, соответствующее требуемой скорости вращения шпинделя. Эта величина будет определять скорость резания.

Устанавливаемая частота вращения шпинделя определяется рациональностью определенных режимов обработки конкретных изделий. Кроме скорости вращения шпинделя важную роль при обработке имеют величины и скорости подач режущего инструмента.

Купить станок, посмотреть его в работе, ознакомиться со складом станков — Вы можете, связавшись с нашими менеджерами по телефонам 8 (4822) 620-620 и 8 (800) 700-100-4 или заказать обратный звонок.

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Если остались вопросы, заполните форму ниже:

stankomach.com

Передняя и задняя бабки токарного станка

За точность установки и обработки детали в токарных станках отвечают специальные узлы — токарные бабки.

Шпиндельная (передняя) бабка — устройство токарного

i-perf.ru

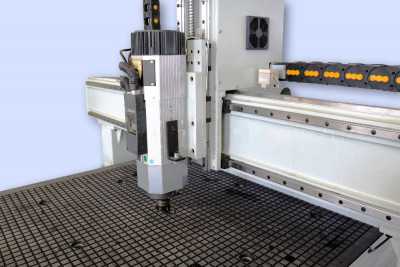

Фрезерный шпиндель станка ЧПУ — Мастерская МДФ

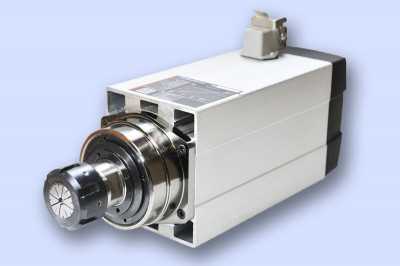

Фрезерный шпиндель – это электрический двигатель, оснащенный механизмом для зажима инструмента. Основная задача фрезерного шпинделя станка ЧПУ в производстве МДФ фасадов – обработка заготовок профильными фрезами, формирование криволинейных сторон деталей,  раскрой широкоформатных панелей МДФ, обработка кромок и углов фасадов, фрезерование 3Д рельефа, замысловатых решеток и оригинальных узоров на поверхности фасада и т.п. Не стоит забывать о возможности обработки фрезерным шпинделем других материалов используемых в мебельной промышленности и производстве фасадов: ДСП, массива дерева, пластика, акрила. Кроме того, фрезерный шпиндель станка ЧПУ, оснащенный специальными агрегатами способен выполнять операции вертикального и горизонтального сверления, пазования и распила циркулярными пилами, шлифования и даже нанесения кромки.

Типы двигателей шпинделя в деревообрабатывающих станках ЧПУ

Производители станков с ЧПУ для деревообработки на современном рынке предлагают два варианта оснащения фрезерного шпинделя:

  • Коллекторным двигателем с воздушным охлаждением;
  • Асинхронным двигателем с воздушным или водяным охлаждением.

Коллекторные (щеточные) двигатели обычно устанавливаются на недорогих, можно даже сказать кустарных станках ЧПУ. У них куча недостатков против одного достоинства – низкой стоимости. Они сильно шумят, их полная мощность достигается только при максимальных оборотах, частота вращения вала непостоянна и сильно зависит от нагрузки на фрезу, они менее надежны и более требовательны в обслуживании.

Асинхронные двигатели фрезерного шпинделя для станков ЧПУ имеют более широкий диапазон рабочих скоростей без какой-либо значительной потери мощности. Для запитывания подобных двигателей на станках ЧПУ используется инвертор (преобразователь частоты). В зависимости от заданного режима обработки он преобразует частоту переменного тока, регулирует напряжение и силу тока, тем самым обеспечивает плавный запуск, остановку и стабильную работу шпинделя, защищает его от перегрузок и перегрева.

Рабочий вал шпиндельного двигателя у современных производителей устанавливается на керамических подшипниках с пониженной плотностью, высокой твердостью и низким коэффициентом температурного расширения, что дает сразу несколько положительных эффектов:

  • Двигатель значительно меньше греется;
  • Уменьшаются потери мощности от трения в подшипниках;
  • Показатель биения вала не изменяется при нагреве двигателя и увеличении скорости вращения шпинделя;
  • Подшипники не изнашиваются даже при сильных боковых нагрузках;
  • Смазка в подшипниках не теряет свои свойства долгие годы;

Кроме того, асинхронный двигатель фрезерного шпинделя станка ЧПУ не имеет щеток, что исключает необходимость его обслуживания на протяжении всего срока эксплуатации.

Система охлаждения шпинделя ЧПУ

Система охлаждения фрезерного шпинделя станка ЧПУ может быть воздушной или водяной. Обе системы имеют свои достоинства и недостатки.

Шпиндели с воздушным охлаждением изготавливаются в алюминиевом корпусе с высокими показателями теплоотдачи. Вентилятор воздушного охлаждения может устанавливаться на вал ротора, или иметь независимый привод. Такие шпиндели стоят дешевле и не требуют особого ухода. Однако они имеют некоторые недостатки. С одной стороны на низких оборотах могут сильно нагреваться, а с другой стороны производители не рекомендуют их использование с выключенной системой аспирации.

Фрезерные шпиндели с системой водяного охлаждения работают в пределах наиболее благоприятных температур, что положительно отражается как на сроке службы подшипников, так и на рабочих характеристиках шпинделя в целом. Они практически бесшумны. Единственный недостаток – это обязательное подключение к устройству подачи охлаждающей жидкости (тосола или антифриза).

Устройства зажимов шпинделя ЧПУ

Фрезерные шпиндели деревообрабатывающих станков ЧПУ для производства фасадов МДФ в зависимости от конструкции устройства зажима инструмента можно разделить на две группы:

  • Шпиндели с ручной сменой инструмента;
  • Шпиндели с автоматической сменой инструмента.

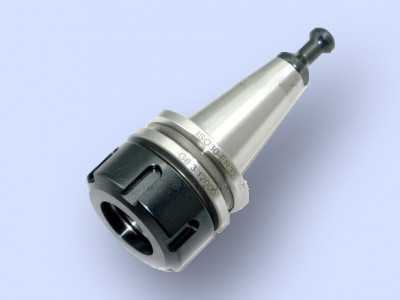

На конце вала шпинделя с ручной сменой инструмента имеется внутренний конус и наружная резьба, на которую накручивается инструментальная гайка с цангой. Наиболее распространенным деревообрабатывающей отрасли устройством цангового зажимного элемента является  стандарт ER. В станках ЧПУ предназначенных для производства мебели, как правило, используют шпиндели с цанговым зажимом ER32 для фиксации инструмента с хвостовиком цилиндрической формы диаметром от 2-х до 20 мм.

Фрезерные шпиндели с автоматической сменой инструмента имеют более сложную конструкцию. На конце вала размещается механизм захвата, а внутри того же вала расположена удерживающая пружина со штоком и пневмоцилиндр. В пассивном состоянии патрон (оправка) с инструментом надежно удерживается силой пружины. При подаче воздуха высокого давления, пневмоцилиндр шпинделя давит на шток, а тот, в свою очередь ослабляет захватные элементы.

На сегодняшний день на станках и обрабатывающих центрах ЧПУ для обработки древесных материалов с автоматической сменой инструмента наибольшую популярность приобрели два стандарта быстросъемного патрона:  ISO и HSK. Патрон системы оснастки шпинделя типа ISO имеет форму в виде конуса. Его основное преимущество — работа массивными инструментами на низких или средних оборотах.

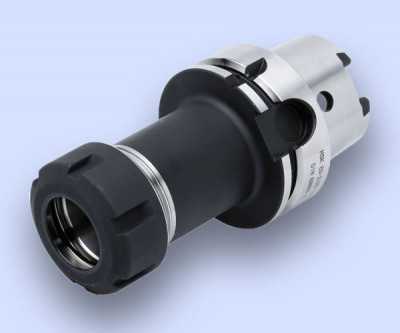

Быстросъемный патрон стандарта HSK имеет полый конический хвостовик. Его конструкция отличается жесткостью и легкостью. Он был разработан специально для высокоскоростной и высокоточной обработки.

Агрегаты станка ЧПУ. Позиционирование агрегатов ЧПУ по осям C, A и B

Главное преимущество станка ЧПУ – это возможность быстро и с высокой точностью обрабатывать сложные геометрические формы. Однако чтобы добиться желаемого результата, порой недостаточно одного фрезерного шпинделя со стандартным набором фрез. Поэтому появляется необходимость оснащения шпинделя станка ЧПУ дополнительными механизмами – агрегатами, способными производить обработку заготовки под заданным углом и в нужном направлении.

Современные агрегаты для фрезерных шпинделей позволяют выполнять широкий спектр операций обработки, гарантируя максимальную гибкость использования станков и обрабатывающих центров ЧПУ. Кроме стандартных операций фрезерования они быстро и качественно, под нужным углом и в заданном направлении выполняют распил и присадку заготовки, пазование и шлифовку ее поверхностей, а также вставку фурнитуры, наклеивание стикеров, облицовку торцов деталей кромкой и многое другое.

Для подключения агрегата к фрезерному шпинделю станка ЧПУ, необходимо соблюсти два условия: чтобы шпиндель был оснащен устройством автоматической смены инструмента и чтобы был установлен специальный переходник для позиционирования агрегатов, в том числе с приводом для угловых перемещений по оси С.

Здесь следует выделить три типа устройств позиционирования головки агрегата на станке ЧПУ:

  • Механический. Представляет собой устанавливаемый на шпиндель фланец с 4-мя коническими отверстиями для позиционирования агрегатов по оси C с шагом 90°. Оси A и B устанавливаются на агрегате вручную.
  • Пневматический. Фрезерный шпиндель оснащается поворотным устройством с пневматическим приводом вращения на оси C на ±90°-180°.
  • Электронный. На главный шпиндель станка ЧПУ устанавливается поворотное устройство оснащенное сервоприводом для позиционирования агрегата по оси C на 360° или «Интерполированная ось C» с поддержкой агрегатов с поворотом головы по осям C, A и B.

Существуют также другие способы позиционирования инструмента по осям станка ЧПУ. Например, поворотное устройство устанавливается непосредственно на шпиндельную площадку портальной балки станка ЧПУ, а на него уже крепится фрезерный шпиндель. Или станок оборудуется вращающимся рабочим столом. Однако подобные конструкции станков имеют ограниченные возможности и подходят лишь для выполнения узкого круга операций обработки, например для изготовления гнутых фасадов из МДФ, массива дерева или обработки объемных деталей со сложной геометрией.

Как подобрать шпиндель для станка ЧПУ

Фрезерный шпиндель – это главный элемент любого станка ЧПУ. Его основная задача – быстро и качественно выполнять обработку заготовок. При этом он должен обладать способностью выполнять широкий спектр операций обработки, бесперебойно выполнять свои функции на протяжении всего срока службы.

При выборе станка ЧПУ для изготовления фасадов МДФ в первую очередь важно определиться с мощностью электродвигателя фрезерного шпинделя. Для обработки МДФ или дерева подойдут  и малосильные двигатели мощностью до 2 кВт. Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ. Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом.

Чтобы за один проход раскроить панель МДФ, или выполнить профильную фрезеровку фасада потребуется силовой агрегат мощностью около 5 кВт. Чтобы использовать автоматическую смену инструмента, расширить диапазон применяемого инструмента, иметь возможность подключать дополнительные агрегаты – потребуется шпиндель мощностью  10 кВт и более.

Скорость вращения шпинделя при работе станка ЧПУ с фрезеровальным и гравировальным инструментом  для обработки древесных материалов варьируется от 12 до 24 тыс. оборотов в минуту. Если же планируется использование дополнительных агрегатов, то электродвигатель шпинделя должен выдерживать нагрузку и работать без потери мощности на скоростях 3-8 тыс. оборотов в минуту.

При подборе фрезерного шпинделя станка ЧПУ нельзя забывать о таких параметрах как надежность и долговечность. Некоторые операции станка ЧПУ могут выполняться по несколько часов, и если в середине процесса потребуется заменить щетки коллекторного двигателя фрезерного шпинделя, можно не только упустить драгоценное время, но и потерять фрезу, испортить заготовку.

Современные фрезерные шпиндели для станков ЧПУ с асинхронным двигателем на керамических подшипниках (в том числе их китайские аналоги), с воздушным или водяным охлаждением, обладают запасом надежности и неприхотливостью в обслуживании весь срок эксплуатации. К тому же, набор дополнительных опций поможет обезопасить оборудование от перегрева, внезапных перегрузок, скачков напряжения в сети.

mastermdf.ru

шпиндель — Викисловарь

В Википедии есть страница «шпиндель».

Содержание

  • 1 Русский
    • 1.1 Морфологические и синтаксические свойства
    • 1.2 Произношение
    • 1.3 Семантические свойства
      • 1.3.1 Значение
      • 1.3.2 Синонимы
      • 1.3.3 Антонимы
      • 1.3.4 Гиперонимы
      • 1.3.5 Гипонимы
      • 1.3.6 Согипонимы
    • 1.4 Родственные слова
    • 1.5 Этимология
    • 1.6 Фразеологизмы и устойчивые сочетания
    • 1.7 Перевод

Морфологические и синтаксические свойства[править]

падежед. ч.мн. ч.
Им.шпи́ндельшпи́ндели
Р.шпи́нделяшпи́нделей
Д.шпи́нделюшпи́нделям
В.шпи́ндельшпи́ндели
Тв.шпи́нделемшпи́нделями
Пр.шпи́нделешпи́нделях

шпи́н-дель

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 2a по классификации А. А. Зализняка).

Корень: -шпиндель- [Тихонов, 1996].

Произношение[править]

  • МФА: [ˈʂpʲinʲdʲɪlʲ]

Семантические свойства[

ru.wiktionary.org

Шпиндель фрезерного станка | MoscowShpindel

Одним из видов оборудования для обработки материалов резанием является фрезерный станок. Он предназначен для обработки деталей, форма которых отличается от тела вращения. Это могут быть призматические и фигурные детали различной сложности. Основной инструмент для работы на таком станке – это фрезы различных видов и размеров.

Главным движением на фрезерном станке является вращение фрезы. Для крепления фрезы и придания ей вращательного движения и служит шпиндель фрезерного станка. Конструктивно шпиндель представляет собой вал, установленный на опоры и закрепленный в соответствующем корпусе. Он считается одним из основных узлов такого оборудования. От его работы зависит точность и качество обработки деталей.

В зависимости от метода обработки шпиндель для фрезерного станка может быть силовым или скоростным. При силовом методе обработки применяются силовые шпинделя. Этот метод заключается в том, что за один проход стараются снять максимальный объем материала. Работают при этом с большой глубиной резания и большими подачами, но при малой скорости вращения шпинделя. Этот метод чаще всего применяется при черновой обработке, где не требуется высокая точность. При такой работе на шпиндель действуют большие силы резания, и от него требуется высокая мощность и большой крутящий момент. В конструкцию таких шпинделей закладывается высокая прочность и жесткость.

Скоростные шпинделя работают при скоростном методе обработки. При этом снимается небольшой слой материала, но шпинделю придается высокая скорость вращения для того, чтобы сохранить производительность. Этот метод применяют при чистовой обработке. Здесь нет больших сил резания и не требуется высокая мощность.

Шпиндель фрезерного станка может получать вращение от отдельного электродвигателя расположенного рядом с ним. Вращение на него передается через ременную или зубчатую передачу. Эта схема характерна для силовых шпинделей.

Для скоростных шпинделей характерна другая схема. Здесь электродвигатель встроен в шпиндельный узел, а часто шпиндель является валом электродвигателя. Нет никаких промежуточных передач. Но к таким узлам предъявляются повышенные требования по балансировке его деталей. Довольно часто такой шпиндель для фрезерного станка выпускается  как независимое устройство и потребитель может устанавливать его на свое оборудование так, как он считает нужным.

Крепление инструмента в шпинделе фрезерного станка также различается для силовых и скоростных шпинделей. В силовом шпинделе инструмент устанавливается через переходную коническую втулку. Инструмент сначала крепиться в такой втулке, затем устанавливается в коническое отверстие шпинделя и втягивается в него специальным устройством. Номенклатура таких оправок очень велика и позволяет крепить не только различные виды фрез, но и сверла, развертки, метчики, расточные резцы.

В скоростных шпинделях инструмент крепится чаще всего в цанге. Цанга устанавливается в коническое отверстие шпинделя. Гайка, которая накручивается на резьбовой конец шпинделя, сжимает цангу и закрепляет в ней фрезу.

Шпиндель фрезерного станка – это исполнительный орган привода главного движения. От качества его работы зависит точность размеров и формы обрабатываемой детали, шероховатость ее поверхностей и производительность ее обработки.

moscowshpindel.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
