Шпиндель фрезерного станка. Типы и системы охлаждения.
Ни один фрезерно-гравировальный станок не может обойтись без шпинделя, так как шпиндель — это вал вращения, на котором крепится цанга определенного диаметра, удерживающая фрезу для обработки 2D-3D изделий.
Устройство любого шпинделя для ЧПУ организовано по одному и тому же принципу.

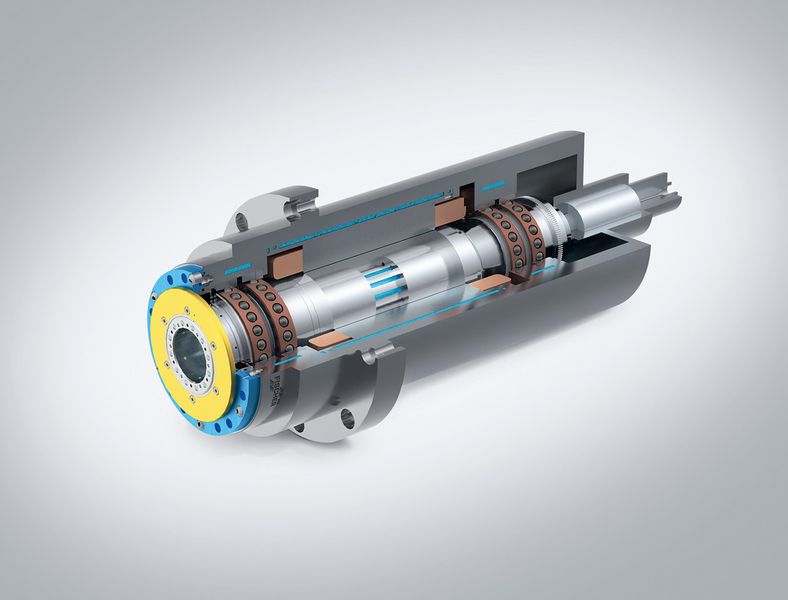

Роторный вал крепится подшипниками качения к корпусу шпинделя. Благодаря асинхронному электрическому двигателю переменного тока обеспечивается вращательное движение шпинделя. На валу также устанавливается цанга, которая фиксирует инструмент в патроне.
Шпиндели могут иметь разную мощность от 1,5 кВт до 9 кВт. При мощности шпинделя до 2,2 кВт, станок работает от напряжения 220В, а от 3кВт желательно подключать уже 380В.
Чтобы не допустить перегрева шпинделя используется воздушная или водяная система охлаждения.
Водяное охлаждение шпинделя
Для системы водяного охлаждения используется резервуар для воды, который обычно идет в комплекте. В резервуар с водой помещается насос, а насос в свою очередь создает циркуляцию потока воды, бесперебойно охлаждая шпиндель.
Шпиндель с водяным охлаждением работает довольно тихо, что позволяет эксплуатировать станок в домашних условиях. Но при всей простоте шпинделя с водяным охлаждением, все-таки есть опасность появления коррозии охлаждающей рубашки. Поэтому шпиндели станков оборудованы замкнутой системой охлаждения со специальной жидкостью (дистиллированная вода).
Скорость вращения шпинделя в наших станках 6000- 24000 оборотов в минуту. Диаметр цанги шпинделя фрезерного станка зависит от размера инструмента.
Если сравнивать по стоимости с воздушным, то водяное охлаждение шпинделя значительно дешевле. Его часто выбирают, когда хотят уменьшить цену станка.
Воздушное охлаждение шпинделя
Для системы воздушного охлаждения дополнительных приспособлений не требуется, так как сам корпус изготовлен из легкого сплава и оснащен воздухозаборниками, с помощью которых и охлаждается шпиндель.
Скорость вращения шпинделя в наших станках 4000- 18000 оборотов в минуту.
Большим плюсом данных шпинделей является их автономность, в отличие от шпинделя с водяным охлаждением, к нему достаточно подвести питающий провод. Также эти шпиндели имеют большой размер цанги, что расширяет возможности инструмента. Но существует угроза перегрева при низких оборотах шпинделя, из-за того что крыльчатка установлена на валу и объем охлаждающего воздуха уменьшается.
И с водяным и с воздушным охлаждением можно установить механическую или автоматическую смену инструмента. Автоматическая смена проходит в течение восьми секунд, в разы увеличивая производительность, что очень удобно для крупных производств.
Выбирая шпиндель мощностью 1,5 кВт, вы сможете работать с твердой древесиной, акрилом, пластиком и мягкими металлами до 15 мм.
А при выборе 4,5 кВт и более уже производятся работы по камню, мрамору, глубокой фрезеровки и раскрою мягких металлов и твердых пород дерева.
Также для увеличения скорости обработки изделий на портал фрезерно-гравировального станка с ЧПУ можно устанавливать не один, а несколько шпинделей, называются они — многошпиндельные станки с ЧПУ. Количество шпинделей на портале может достигать до восьми штук.
Многошпиндельные станки подразделяются на две группы:
1. Одновременное производство. В системе управления, оператором задается программа для одновременной обработки сразу нескольких заготовок, это очень удобно для серийного производства. Данные модели дополнительно оснащают четвертой токарно-поворотной осью, для производства цилиндрических изделий (например балясин).
2. Последовательное производство. Для того чтобы сэкономить время при смене инструмента, при этом увеличивая время на обработку, используют несколько шпинделей с разными фрезами для последовательной обработки изделия.
Не можете определиться с типом шпинделя?
Оставьте заявку, инженер подберет станок в течение 15ти минут.
Шпиндели для фрезерных станков с чпу
Шпинделем называют движок с надетым на него патроном, который именуется «цанга». Шпиндель станка держит и вращает инструмент, например, сверло, гравер, резак. Это устройство условно можно подразделить на две категории: производственная и любительская. Рассмотрим, в чём их отличие.
- Производственный (промышленный) шпиндель фрезерного станка рассчитывается и проектируется для большой боковой нагрузки. У него усложнённая охлаждающая система и схема смазки.
- К любительским шпинделям можно отнести обычную дрель или маломощный фрезерный станок, чаще всего использующийся в быту. Заметим, что работа дрели предусматривает вертикальную нагрузку, производимую вдоль инструмента, у неё довольно слабые подшипники удержания вала.

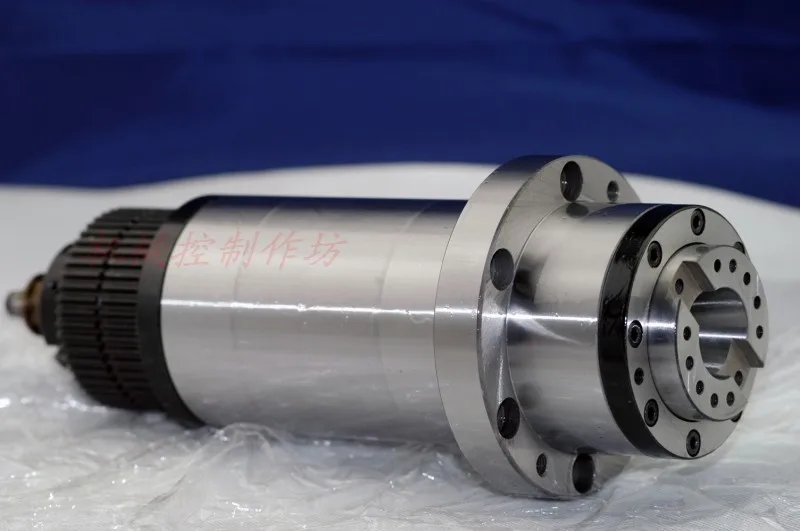

Производственный шпиндель
Производственный шпиндель станка встроен в агрегат перпендикулярно получаемой нагрузке, поэтому без качественных подшипников давление будет для него непосильным. Устройство такого вида не нуждается в смазке, его не нужно чистить, вообще он требует минимум ухода в течение всего срока использования. Купить шпиндель станка производственного типа – значит избавить себя от проблем по уходу за ним и риска того, что устройство не выдержит нагрузку.
Благодаря цанговому зажиму, который присутствует в комплектации шпинделя, прочно и надёжно фиксируется рабочий инструмент. Устройство рассчитано на стандартный зажим инструмента с типовым хвостовиком. Наиболее популярны цанги ER11 и ER16. Они сочетаются с инструментом, имеющим хвостовик 2,5-3 и 3,2-8 мм соответственно. Размер цанги 25 на хвостовик 16 мм используется только для специфических операций по снятию толстых слоёв металла. Кроме того, направляющие не смогут полноценно взаимодействовать с инструментом такого диаметра хвостовика. Поэтому принцип: «больше — лучше» здесь не работает. Поставив такой инструмент, вы получите в итоге деформированные направляющие и сломанный агрегат. Максимально подходящая маркировка цанги ER11.
Любительский фрезерный шпиндель
Представьте себе бытовую дрель, вмонтированную во фрезерный агрегат. Что из этого получается? Подшипники быстро выходят из строя, ведь они не выдерживают такой нагрузки, патрон будет вибрировать и биться, точность выполнения работ снизится. Кроме того, дрель быстро перегревается, а на агрегате работают не один час. Автоостанов дрели просто сработает в целях безопасности и ваш фрезер остановится, проработав час или два. Но ПО фрезерного станка с ЧПУ не знает, что такое бытовая дрель и каковы её параметры работы. Сам фрезер не остановится и продолжит работу. Результатом будет поломка оборудования.
Какая мощность должна быть у шпинделя
В данном случае справедливо правило «больше – лучше». Если предполагается выполнять сверление, гравировку, то оптимально подойдёт шпиндель, мощность которого 400 – 600 Вт. Резка на фрезерном станке ЧПУ металла, твёрдого дерева потребует шпиндель, чья мощность 1000 – 1500 Вт. Для более серьёзных воздействий на материал, нужен шпиндель мощностью 2000 Вт и более. Имеется ввиду твёрдость материала или глубина обработки.
Особенности шпинделя по мощности
Надо заметить, что фрезерование может быть силовым и скоростным. Здесь получается два варианта: в одном случае производится медленная подача фрезы при быстром вращении, во втором – быстро подаётся, но медленно вращается.
Производственный фрезерный станок использует силовой метод, так как он позволяет делать быструю выборку заготовки. На фрезерном станке устанавливают нужные параметры и режимы скорости для каждой фрезы: подачи, вращения, углубления. Так появляется оптимальное соответствие между возможностями станка и его отдачей. Отличная производительность без перегрева и перенапряжения со стороны оборудования. Регулировать базовую комплектацию не нужно. Разработчики оборудования уже позаботились от этом.
Усилие подачи – один из важных режимов агрегата. В случае невозможности станка развивать необходимое усилие подачи, то поможет максимальная раскрутка шпинделя. То есть шпиндель станка должен раскрутиться по максимуму и медленно двигать инструмент по материалу. Это скоростной тип фрезеровки.
Как подобрать шпиндель фрезерного станка по мощности
Итак, на основании вышесказанного, получается, что шпиндель фрезера должен быть выбран по скорости или по мощности. Целью является максимальная, но безопасная для оборудования раскрутка инструмента. Производственные шпиндели не нуждаются в подборе. Здесь «всё включено»: скоростные параметры – более 20000 оборотов, усилие подачи на фрезе – свыше 2000 Вт. То есть, фрезеровка будет производиться на скорости 8000 – 15000 оборотов.
Удобное соответствие, взятое производителем за эталон. Но не всегда такое вращение даёт нужный результат. К примеру, обработка древесины маленькими кусочками образует древесную пыль. Она забивает элементы фрезы и увеличивает трение, соответственно, нагрев деталей. В результате рабочие детали станка перегреваются. Это может привести к порче оборудования.
Важный нюанс: если рассматриваются шпиндели на 3 фазах, то у них имеются 3 провода питания плюс одно заземление. Их подключают на соответствующее количество проводов.
Комплектация и мощность скоростных шпинделей поставляемых в Россию
