Шпильки для фланцевых соединений трубопроводов: Шпильки для фланцевых соединений — Союз ДСК

Содержание

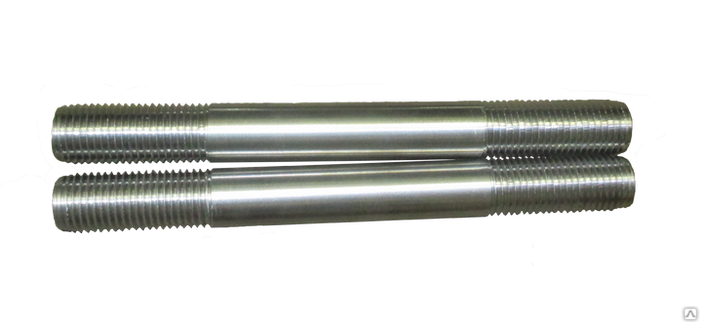

Шпильки для фланцевых соединений — Союз ДСК

Шпильки для фланцевых соединений изготавливаются следующим методом: берется металлический круг определенного диаметра, от данного круга отрезается отрезок нужной длины, и с двух сторон данного отрезка нарезается резьба. Резьба у шпилек для фланцевых соединений может быть выполнена двумя способами: нарезкой или накаткой. Нарезка – это когда резьба нарезается на токарном станке с помощью резца, а накатка – это когда резьба образуется вследствие сильного нажатия на круг (заготовку шпильки) вращающихся роликов с резьбой на специализированном накатном станке. Нажатие роликов на заготовку происходит очень быстро, поэтому шпильки для фланцевых соединений, резьба которых производится методом накатки, производятся гораздо быстрее, чем шпильки для фланцевых соединений, резьба которых производится методом нарезки. Также, такие шпильки имеют более низкую себестоимость, за счет того, что при изготовлении резьбы не остается отходов, поэтому способ накатки получил широкое применение у вех производителей шпилек. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят шпильки для фланцевых соединений:

Шпильки для фланцевых соединений:

Как видно из схематичного изображения, приведенного выше, шпильки для фланцевых соединений представляют из себя металлический стержень с резьбой на обоих концах. Такие шпильки используются, в основном, для фланцевых соединений трубопроводов и соединительных частей, для соединения различной арматуры, приборов, сосудов и аппаратов, которые применяются в химической, нефтеперерабатывающей, газовой, нефтяной и других смежных отраслях промышленности. Шпильки для фланцевых соединений могут иметь резьбу различной длины, в том числе и по всей длине стержня. Шпильки для фланцевых соединений изготавливаются по двум нормативным документам: ГОСТ 9066-75 и ОСТ 26-2040-96. Ниже, мы немного расскажем о каждом из типов шпилек, изготовленных по данным документам:

Шпильки по ГОСТ 9066-75

Шпильки по ГОСТ 9066-75 используются для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С. Шпильки по ГОСТ 9066-75 могут быть изготовлены по 5-ти типам (Тип А, Тип Б, Тип В, Тип Г и Тип Д) каждый из которых, в свою очередь, может быть изготовлен в 2-х исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждый из 5-ти типов фланцевых шпилек:

Тип А Тип Б
Тип В Тип Д

Как видно из схематичного изображения, приведенного выше:

Тип А – это шпилька, которая имеет одинаковый номинальный диаметр резьбы и гладкой части.

Тип Б — это шпилька, которая имеет номинальный диаметр резьбы, больший чем номинальный диаметр гладкой части.

Тип В — это шпилька, которая имеет осевое отверстие по всей длине, с номинальным диаметром резьбы, большим чем номинальный диаметр гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом.

Тип Г — это шпилька, которая имеет осевое отверстие по всей длине, с номинальным диаметром резьбы, большим чем номинальный диаметр гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом.

Тип Д — это шпилька, которая имеет осевое отверстие по всей длине, с номинальным диаметром резьбы, большим чем номинальный диаметр гладкой части, затягиваемая с нагревом.

Диаметр шпилек для фланцев по ГОСТ 9066-75 варьируется от 10мм до 160мм, а их длина от 45 мм до 750 мм.

Ниже приведен пример условного обозначения шпилек по ГОСТ 9066-75:

Шпилька типа А, исполнения 1, с диаметром резьбы 48 мм, с крупным шагом резьбы 5 мм, с полем допуска 6g, с длиной шпильки 200 мм, с длиной резьбового конца 90 из стали марки 09г2с, категории IV, группы качества 2, без покрытия:

Шпилька AM48-6gх200.90.09г2с.IV.2 ГОСТ 9066-75

В нижеприведенных таблицах вы можете посмотреть некоторые характеристики шпилек по ГОСТ 9066-75:

Номинальный диаметр резьбы d 10 12 16 20 (22) 24 (27) 30 36 42 48 (52) 56 (60)
Шаг резьбы крупный 1,5 1,75 2 2,5 3 3,5 4 4,5 5
5,5
мелкий 1,25 1,5 2 3 4
Диаметр гладкой части для шпилек типа А d1 По ГОСТ 1925. 8-73 и ГОСТ 19256-73.
для шпилек типов Б, В, Г, Д d2 (пред. откл. по h22) с крупным шагом 7,8 9,5 13 16 18 20 22 24 30 35 40 44 48 52
с мелким шагом
8		 10 14 18 20 21 24 27 33 35 40 44 50 54
—
Длина ввинчиваемого резьбового конца b1 номин. 15 18 22 28 30 35 38 42 50 58 65 70 75 80
пред. откл. +1,8 +2,1 +2,5   +3,0 +4,0

Номинальный диаметр резьбы d 64 (68) 72 (76) 80 90 100 110 (120) 125 140 160
Шаг резьбы крупный 6
мелкий 4 4 и 6
Диаметр гладкой части для шпилек типа А D1 По ГОСТ 19268-73 и ГОСТ 19256-73
для шпилек типов Б, В, Г, Д d2 (пред откл.
по h22)		 с крупным шагом 54 56
с мелким шагом 58 62 66 70 74 84 94 104 114 119 134 154
— 64 68 72 80 92 102 112 116 132 152
Диаметр осевого отверстия d3 для шпилек типов В, Г, Д 10 и 20 20 36
Диаметр резьбы осевого отверстия d4 для шпилек типов В, Г, Д М12 и М24 М24 М42
Длина ввинчиваемого резьбового конца b1 номин. 90 95 100 105 110 125 135 150 160 170 190 220
пред. откл. +4,0

Шпильки по ОСТ 26-2040-96

Шпильки по ОСТ 26-2040-96 используются для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов при температуре среды от -70°С до 650°С и давлении до 16МПа. Шпильки по ОСТ 26-2040-96 могут быть изготовлены по двум типам (Тип 1 и Тип 2). Тип 1, в свою очередь, может быть изготовлен в одном исполнении, а тип 2 – в двух. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят данные типы фланцевых шпилек:

Тип 1 Тип 2

Как видно из схематичного изображения, приведенного выше:

Тип 1 – это шпилька без проточки средней части.

Тип 2 — это шпилька с проточкой средней части, которая может быть изготовлена с одинаковыми резьбовыми концами, или с ввинчиваемым концом.

Диаметр шпилек для фланцев по ОСТ 26-2040-96 варьируется от 10 мм до 80 мм, а их длина от 50 мм до 900 мм.

Ниже приведен пример условного обозначения шпилек по ОСТ 26-2040-96:

Шпилька типа 1, с диаметром резьбы 42 мм, с крупным шагом резьбы, с полем допуска 8g, с длиной шпильки 160 мм, с длиной резьбового конца 90 из стали марки 35 без покрытия:

Шпилька 1-M42-8gх160.35 ОСТ 26-2040-96

В нижеприведенных таблицах вы можете посмотреть некоторые характеристики шпилек по ОСТ 26-2040-96:

Тип 1

Номинальный диаметр резьбы d 10 12 16 20 24 27 30 36 42 48 52 56
Шаг резьбы крупный 1,5 1,75 2 2,5 3 3,5
4		 4,5 5 5,5
мелкий — 3 4
Диаметр гладкой части d1 по ГОСТ 19258 или ГОСТ 19256

Тип 2

Номинальный диаметр резьбы d 10 12 16 20 24 27 30 36 42 48 52 56 60 64 68 76 80
Шаг резьбы P крупный 1,5 1,75 2,0 2,5 3,0 3,5 4,0 4,5 5,0
5,5		 6,0 —
мелкий — 3,0 5,5 6,0
Диаметр гладкой части d2 с крупным шагом Номин. 7,8 9,5 13 16 20 22 24 30 35 40 44 48 52 54 56 —
с мелким шагом — 35 40 44 50 54 58 62 68 72
Радиус перехода R 6 8 12 16
Длина ввинчиваемого резьбового конца l1 Номин. 15 18 22 28 35 38 42 50 58 65 70 75 80 90 95 105 110

Если среда, в которой используются шпильки для фланцевых соединений — агрессивная, такая, как нефть, газ или различные кислоты, то такие шпильки изготавливают из нержавеющих марок стали (шпильки для фланцевых соединений нержавеющие). Нержавеющие шпильки для фланцевых соединений стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость шпилек, поэтому шпильки для фланцевых соединений нержавеющие из одних сталей зачастую значительно отличаются по цене от нержавеющих шпилек для фланцевых соединений из других сталей. Например, шпильки нержавеющие по ОСТ 26-2040-96, изготовленные из стали 20х13, гораздо дешевле ,чем нержавеющие шпильки по ОСТ 26-2040-96, изготовленные из стали 12х18н10т.

Шпильки по ГОСТ 9066-75, а также шпильки по ОСТ 26-2040-96 могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие шпилек для фланцев — это оцинковка. Шпильки фланцевые оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет шпильки для фланцев оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Шпильки по ГОСТ 9066-75, а также шпильки по ОСТ 26-2040-96 оцинкованные стоят немного дороже, чем шпильки по ГОСТ 9066-75 и шпильки по ОСТ 26-2040-96 черные, но они могут эксплуатироваться в более жестких условиях, поэтому они получили широкое применение среди потребителей, использующих шпильки для фланцевых соединений во влажной среде, или среде, не защищенной от влияния погодных условий.

Шпильки по ГОСТ 9066-75 и шпильки по ОСТ 26-2040-96 могут быть изготовлены с различными классами прочности: 5.8, 8.8, 10.8, 12,9. Чем выше класс прочности шпилек, тем тверже шпильки. Наша компания повышает класс прочности за счет закалки шпилек в печи.

Если Вам требуются остальные характеристики шпилек для фланцевых соединений, изготовленных по ГОСТ 9066-75 или ОСТ 26-2040-96, то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.

Наша компания может поставлять шпильки для фланцевых соединений из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (шпильки для фланцевых соединений стальные, шпильки для фланцевых соединений оцинкованные), сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т (шпильки для фланцевых соединений нержавеющие) и д. р.

На все шпильки для фланцевых соединений, поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление шпилек для фланцевых соединений других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные шпильки для фланцевых соединений).

Если у вас остались вопросы, связанные со шпильками для фланцевых соединений, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Шпильки

Крепеж фланцевый. Фланцевые шайбы, гайки, шпильки. Шайбы 9065, гайки 9064, шпильки 9066.

Примеры выполненных проектов по данному виду продукции

ГОСТ 9064-75 гайки

ГОСТ 9065-75 шайбы

ГОСТ 9066-75 шпильки

Производственные возможности завода

Наш завод производит все виды крепежа для фланцев. Отличие фланцевого крепежа в том, что он более прочный чем обычный крепеж. Главный элемент такого крепежа — это шпилька ГОСТ 9066-75, на которую обычно накручены гайки, в редких случаях добавляются шайбы. Шпильки изготавливаются либо методом накатки, либо нарезкой на токарном станке. Самыми распространенными, а так же самыми популярными видами крепежа являются шпильки по ГОСТ 9066-75, гайки по ГОСТ 9064-75 и шайбы по ГОСТ 9065-75.

Шпильки ГОСТ 9066-75 для фланцевых соединений

Данные шпильки чаще всего используются для фланцевых соединений. Самый часто используемый стандарт, по которому изготвливаются шпильки — это ГОСТ 9066-75. Данные шпильки изготавливаются из различных типов сталей, например: инструментальные, жаропрочные и коррозионностойкие. Самыми распространенными типами стали, явлюяются: 40Х, 12Х18Н10Т, 30ХМА, 25Х1МФ. Шпильки по этому ГОСТу являются складскими позициями для завода, и чаще всего присутствуют в наличии на наших складах.


Наиболее распространенные стандарты на шпильки:
ГОСТ 9066-75 — Шпильки для фланцевых соединений с t среды от 0 до 650°С.
ОСТ 26-2039-96 — Шпильки с ввинчиваемым концом для фланцевых соединений.
ОСТ 26-2040-96 — Шпильки для фланцевых соединений.

Шпильки ГОСТ 9066-75

Пример упрощенного условного обозначения шпильки ГОСТ 9066-75 с резьбой М48, длиной 200мм, и без покрытия, из стали 12Х18Н10Т (нержавеющая): Шпилька AM48-6gх200.12Х18Н10Т ГОСТ 9066-75

Цена: отправить заявку на запрос стоимости

Шпильки изготовленные по ГОСТ 9066-75, могут быть пяти (5) различных типов, каждый тип может быть изготовлен в двух различных исполнениях. Самый популярный тип шпилек — тип А, он имеет одинаковый номинальный диаметр резьбы и гладкой части. Шпильки выполненные по ГОСТ 9066-75 могут быть диаметром от 10 мм до 160 мм, а длина варьируется от 45 мм до 750 мм. По запросу заказчика возможно изготовление шпилек других диаметров и длинн, выходящих за пределы данных диапазонов.

Подробнее о шпильках ГОСТ 9066-75 Вы можете ознакомиться в этом разделе

Гайки ГОСТ 9064-75 для фланцевых соединений

Гайки фланцевые чаще всего изготавливаются по ГОСТ 9064-75. Гайки изготавливаются из различных марок сталей, например: инструментальные, жаропрочные и коррозионностойкие. Самыми распространенными видами стали для таких гаек, являются:20, 25, 09Г2С, 35. Гайки по этому ГОСТу, чаще всего, являются складскими позициями. Гайки для фланцев практически всегда поставляются со шпильками по ГОСТ 9066-75.

Наиболее распространенные стандарты на гайки:
Гайки ГОСТ 9064-75 — Гайки для фланцев, с температурой среды в интервале от 0 до 650°С.
Гайки ОСТ 26-2038-96 — Гайки для фланцев. Конструкция и размеры.
Гайки ОСТ 26-2041-96 — Гайки для фланцев. Конструкция и размеры.

Гайки ГОСТ 9064-75

Пример упрощенного условного обозначения Гайки ГОСТ 9064-75 с резьбой М48 без покрытия из стали 20: Гайка AM48-6H.20 ГОСТ 9064-75

Цена: отправить заявку на запрос стоимости

Гайки изготовленные по ГОСТ 9064-75 могут быть двух типов, тип А и тип Б. Первый тип харктеризуется более стандартным внешним видом — форма шестигранника, в то время как тип Б больше напоминает форму колпачка. Помимо внешнего вида, различаются и кейсы применения гаек. А-гайки существенно чаще применяются для фланцевых соединений корпусов цилиндров правых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров. В случае же Б типа, такие гайки применяются чаще на таких объектах промышленности как стопороные и регулирующие клапана.

Шайбы ГОСТ 9065-75 для фланцевых соединений

Шайбы чаще всего изготавливаются по ГОСТ 9065-75, с применением методов вырубки или лазерной резки. Материал стали для данного типа крепежа варьируется от совершенно разнообразных инструментальных сталей, до жаропрочных и коррозионностойких. Чаще всего шайбы зазазываются с остальным крепежом: гайками и шпильками. В большинстве своем, такие гайки являются складскими позициями, и всегда есть в наличии на складах предприятия.

ГОСТ 9065-75 — Шайбы для фланцевых соединений с t среды от 0 до 650 град. С.
ОСТ 26-2042-96 — Шайбы для фланцевых соединений.

Шайбы ГОСТ 9065-75

Пример упрощенного условного обозначения шайбы ГОСТ 9065-75 для резьбового соединения М48 без покрытия из стали 09Г2С: Шайба 48.09Г2С ГОСТ 9066-75

Цена: отправить заявку на запрос стоимости

Фланцевые шайбы применяют для увеличения опорной поверхности прилегания гайки, что в свою очередь предотвращает самоотвеничивание гаек. Для многих является необычным открытием, что, несмотря на эти неоспоримые плюсы, в ГОСТ’е 32569, есть четкие указания — не применять такие шайбы на давлениях свыше 10 МПа. Во всех же остальных случаях мы рекомендуем применение шайб, в том числе для защиты фланцев от смятия.

Расшифровка условного обозначения фланцевого крепежа:

Шпилька АM36х1,5-6gх190. 109.40X.029 ГОСТ 9066-75

Где:
Шпилька — название детали;
А — тип А;
М36 — номинальный диаметр и тип резьбы, мм;
1,5 — мелкий шаг резьбы(если шаг стандартный, он не указывается), мм;
6g — поле допуска резьбы;
190 — длина шпильки, мм;
109 — класс прочности 10.9
40Х — марка стали;
029 — покрытие 02, толщиной 9 мм.
ГОСТ 9066-75 — номер стандарта на конструкцию и размеры детали.

Гайка АM36х1,5-6H.35.029 ГОСТ 9064-75

Где:
Гайка — название детали;
А — тип А;
М36 — номинальный диаметр и тип резьбы, мм;
1,5 — мелкий шаг резьбы(если шаг стандартный, он не указывается), мм;
6H — поле допуска резьбы;
35 — марка стали;
029 — покрытие 02, толщиной 9 мм.
ГОСТ 9064-75 — номер стандарта на конструкцию и размеры детали.

Шайба 36.20.029 ГОСТ 9065-75

Где:
Шайба — название детали;
36 — номинальный диаметр резьбы шпильки под эту шайбу, мм;
20 — марка стали;
029 — покрытие 02, толщиной 9 мм.
ГОСТ 9065-75 — номер стандарта на конструкцию и размеры детали.


Какой тип шпильки используется для трубных фланцев?

16 июня 2022 г. 16 июня 2022 г. | 9:15

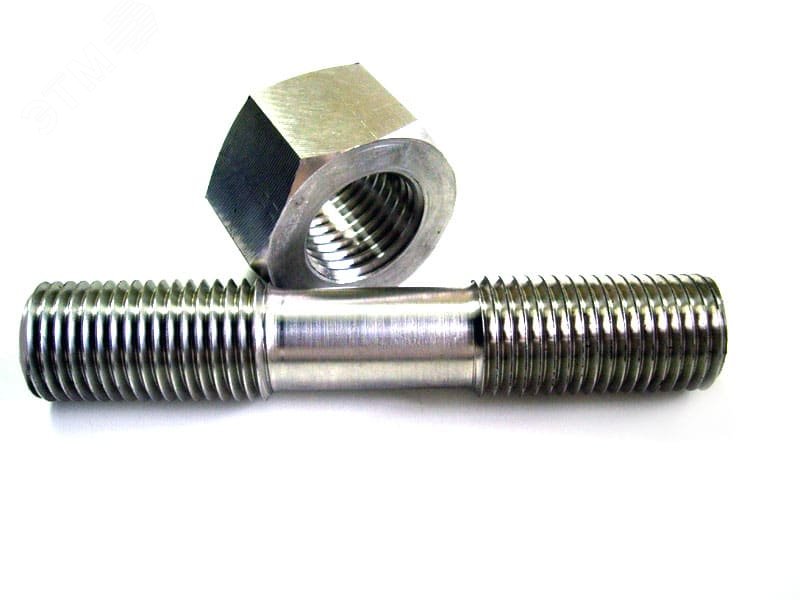

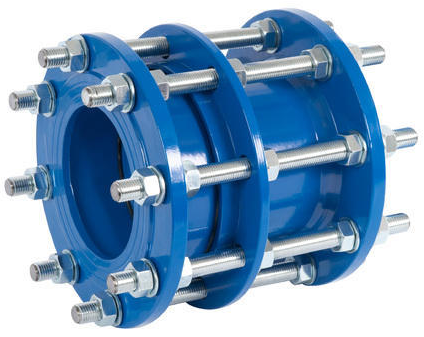

Что такое шпилька? Стальной стержень с полной резьбой и две прочные шестигранные стальные гайки образуют шпильки для фланцев. Для герметизации фланцевого соединения шпильки вставляются в отверстия фланца и затягиваются. Количество, длина и диаметр шпилек, необходимых для фланцевого соединения, определяются типом, диаметром и номиналом фланцев.

Шпилька и гайки

Один стальной стержень с резьбой и две (подходящие) шестигранные тяжелые стальные гайки составляют шпильку. Важными компонентами фланцевых соединений являются шпильки и гайки, поскольку они обеспечивают надлежащее уплотнение.

Шестигранные стальные гайки должны быть изготовлены из того же материала, что и резьбовой стержень (как правило, материалы шпилек ASTM A193 соответствуют материалам гаек ASTM A194).

Стандарт ASME B16.5 определяет шпильки и гайки для фланцев ASME (количество, размер и длину необходимых шпилек) в зависимости от диаметра фланца, класса давления и отделки поверхности (выступ, плоская поверхность, кольцевое соединение).

Резьбовой стержень

Шпилька представляет собой резьбовой стержень, который вставляется в отверстия ответных фланцев и крепится с обоих концов стальными гайками с определенным крутящим моментом.

Шаг резьбы и серия резьбы шпильки

Резьба шпильки соответствует спецификациям ASME B1.1. Крутизна угла резьбы, измеряемая в витках на дюйм, называется «шагом резьбы». Поскольку производителю довольно легко проверить симметричный шаг резьбы с «V-образным профилем» (угол 60 градусов) по сравнению с несимметричным типом резьбы, эта резьба используется чаще всего. Количество витков резьбы на дюйм («TPI»), применяемое к одному диаметру, используется для измерения серии резьбы.

  1. Серия с крупной резьбой (UNC/UNRC) : Наиболее распространенным типом винтов, болтов и гаек является UNC. Железо, мягкая сталь, медь и более мягкие сплавы, алюминий и другие малопрочные материалы нарезаются крупной резьбой. Крупная резьба также более устойчива к коррозии и обеспечивает более быструю установку.
  2. Серия с мелкой резьбой (UNF/UNRF): UNF обычно используется для точных работ и там, где требуется прочность на растяжение (по сравнению с серией с крупной резьбой).
  3. 8-резьбовая серия (8UN):  Несколько стандартов ASTM, включая A193 B7, A193 B8/B8M и A320, включают 8-резьбовую серию (8UN) в качестве альтернативного метода нарезания резьбы. Эта серия подходит для диаметров от одного дюйма и выше.

Все шпильки, указанные в спецификациях ASTM A193 или A320, имеют размер 8UN, что означает 8 витков резьбы на дюйм для всех диаметров от 1 дюйма и выше. Если это не указано в применимом стандарте ASTM, покупатель должен указать шаг резьбы для любого другого сорта материала.

Гайки для шпилек

2 большие шестигранные стальные гайки должны быть закреплены на противоположных концах стержня, чтобы закрепить шпильку. Шпилька и стальные гайки соединяются точно благодаря трению, существующему между их соответствующими резьбами, за счет незначительного растяжения болта и сжатия двух соединяемых частей. Раньше стальные гайки имели квадратную головку. Гайки с шестигранной головкой полностью заменили четырехгранную квадратную гайку, поскольку они позволяют быстрее и эффективнее завинчивать шпильку. Гайки для нефтехимической промышленности затягиваются с точным крутящим моментом с помощью специальных динамометрических ключей. Механические свойства материала стальной гайки должны соответствовать прочности сопряженного болта. Спецификация ASME B18.2.2 определяет размеры и толщину тяжелых стальных гаек для шпилек.

Сравнение шпилек и болтов

В чем разница между шпильками и болтами?

Шпилька представляет собой металлический стержень или стержень с резьбой с обеих сторон и прикрепленными к нему двумя прочными зубчатыми шестигранными гайками; Болт — это крепежная деталь со «встроенной» головной гайкой с одной стороны, для которой требуется одна зубчатая тяжелая шестигранная гайка.

Стандарты для шпилек

Ряд стандартов ASME регулирует конструкцию и производство шпилек, которые перечислены ниже:0005

  • Диаметр и длина соответствуют ASME B16.5 и ASME B16.47.
  • Серии с крупной и мелкой резьбой указаны в ASME B1.1.
  • Квадратные и шестигранные болты и винты определены в ASME B18.2.1.
  • Квадратные и шестигранные гайки указаны в ASME B18.2.2.
    • Спецификации стопорной шайбы
  • приведены в ASME B18.21.1.
  • Плоские шайбы указаны в ASME B18.22.1.

Технические характеристики шпилек соответствуют ряду международных стандартов, включая DIN, ISO, BS, SAE и IS.

Материалы для шпильки

Наиболее часто используемый материал фланца для высоких температур и высокого давления – ASTM A193. B7 и B7M являются наиболее часто используемыми марками материала A193. ASTM A320 гр. L7, L7A и L7B используются для работы при низких температурах. Другие материалы шпилек:

  • ASTM A354 Gr BC, BD
  • ASTM A540 Gr B21 — B24
  • ASTM A193 гр. B5, B6, B8, B16, B8M, B8A, B8T, L7, B17B.
  • ASTM A453 гр. 660A/B/C/D
  • ASTM A913 Инконель 718
  • ASTM A320 Gr L7M, L43, B8, B8A, B8T, B8MA, B8C
  • ASTM A182 Gr S31803, S32205.

Piping Mart

Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Шпилька – полное руководство по крепежным деталям для труб

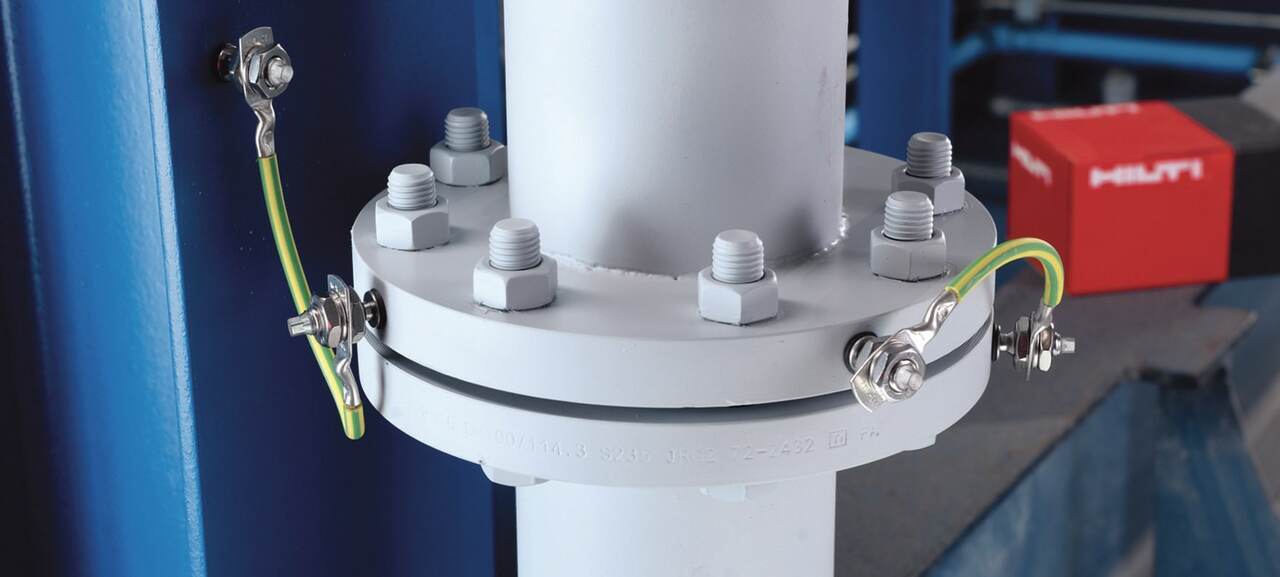

Шпильки, гайки, крепежные болты и шайбы также известны как болтовые материалы или крепежные детали. Болтовое соединение — это термин, который используется для затягивания/создания фланцевого соединения. Затяжка фланца обеспечивает герметичное соединение между прокладкой и фланцами.

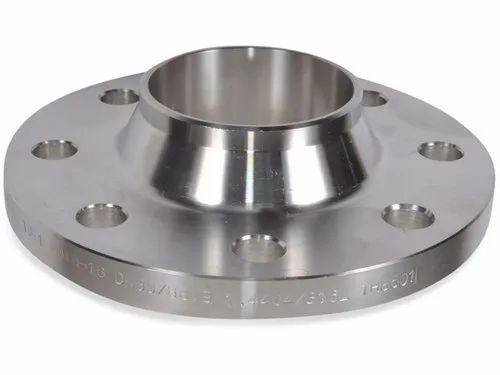

Фланцы ASME имеют минимум четыре отверстия под болты; для фланцев большего диаметра количество отверстий под болты всегда кратно четырем. Выбор количества отверстий под болты зависит от такого фактора, как

  • Размер фланца
  • Рабочее давление
  • Рабочая температура
  • Материал фланца

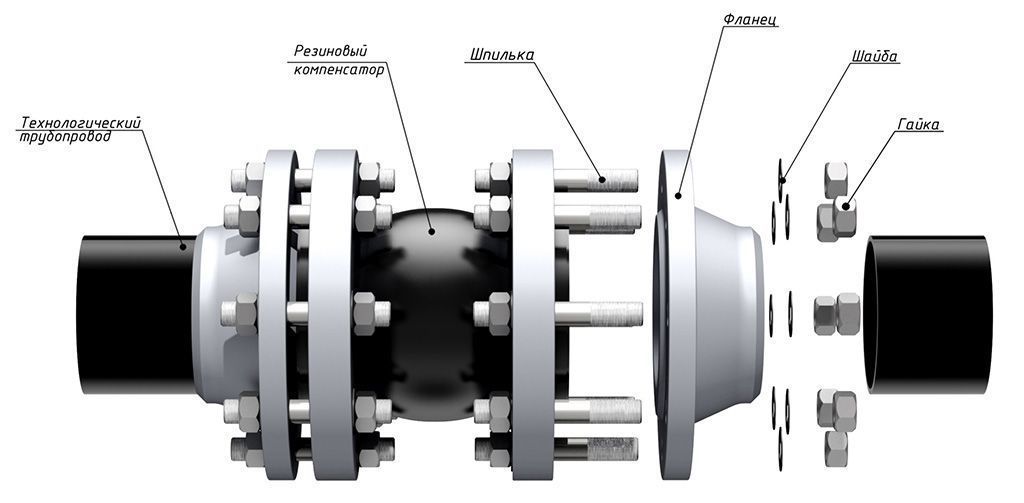

Различные виды крепежных деталей, используемых в трубопроводе

Болт1

Болт1

шпилька имеет резьбу по всей длине или на обоих концах. Как показано на изображениях. Он состоит из трех компонентов, если не используются шайбы (две гайки и шпилька). Если бы вы использовали шайбу, их стало бы пять. Иногда для гидравлического натяжения шпилек большего размера используются дополнительные гайки.

Длина шпильки должна быть достаточной, чтобы покрыть всю гайку плюс от 1,5 до 3 открытых витков резьбы. Следует избегать использования длинных шпилек, так как это увеличивает вероятность коррозии и других повреждений открытой резьбы, что затруднит последующее удаление.

ASME B16.5 указывает требуемый размер шпильки. Длина шпильки зависит от типа прокладки и требований к максимальной открытой резьбе.

Машинный болт

Болты имеют резьбу на одном конце и шестигранную головку на другом конце. См. изображение ниже. При этом болты для трубопроводов используются с менее прочными фланцами, такими как GRE/GRP и бронза. Обычно шайбы используются с болтом для предотвращения чрезмерной нагрузки на фланец.

Гайки

Обычно шестигранные Гайки тяжелой серии используются со шпильками. Ненесущая поверхность гайки имеет фаску, в то время как несущая поверхность заканчивается шайбой или может иметь фаску.

Фланец и Олет Тест: проверь себя, пройди этот тест

Шайбы

Шайба представляет собой тонкую пластину с отверстием в центре. Шайбы распределяют нагрузку на поверхность фланца; это предотвращает повреждение фланца. По этой причине для неметаллического фланца требуются шайбы. Используются различные типы шайб, такие как плоские, разрезные и конические пружины. На изображении показаны плоские и разрезные шайбы.

Конические шайбы являются специальными шайбами. Также известны как шайбы Belleville Springs. Обеспечивает герметичность болтовых соединений в местах, где существует вибрация, дифференциальное тепловое расширение и ползучесть болтов.

Эти условия могут изменить нагрузку на шпильку, что приведет к ослаблению соединения. Конические шайбы обеспечивают эффект пружины и предотвращают ослабление шпильки. Эта шайба обеспечивает высокие пружинные нагрузки при малых прогибах.

Спецификация шпилек и стандарт

Различные стандарты ASME используются для изготовления болтового материала для шпилек и гаек. Список таких стандартов приведен ниже.

  • Диаметр и длина шпильки и болта указаны в ASME B16.5 и B16.47.
  • ASME B1.1 Унифицированная дюймовая резьба (серии с центральной и мелкой резьбой — обычно серия с центральной резьбой используется для шпилек, используемых в трубопроводах)
  • ASME B18. 2.1 для болтов и винтов с квадратным и шестигранным профилем и шестигранные гайки
  • ASME B18.21.1 Стопорные шайбы
  • ASME B18.22.1 Плоские шайбы

Марки материала шпилек

Материал болтов можно разделить на три группы

  • Высокая прочность
  • Средняя прочность
  • Низкая прочность

Материалы шпилек

Список классов материалов ASTM, используемых для изготовления шпилек, приведен в ASME B16.5, который является стандартом для фланцев.

  • Работа в условиях высоких температур и давлений Используются ASTM A193 Gr B7, B7M, B5, B8.
  • Применение при низких температурах ASTM A320 Gr L7, L7A, L7B.
  • Шпильки и болты из легированной стали, подвергнутые закалке и отпуску, классы материалов: ASTM A354 Gr BC, BD.
  • Для специальных применений используются ASTM A540 Gr B21–B24.

Из этих марок наиболее популярными марками материалов являются ASTM A193 Gr B7 и B7M.

Материалы для гаек

Гайки могут быть изготовлены из того же материала, что и шпилька, или из материала, совместимого со стандартом ASTM A194.

  • В стандарте ASTM A194 перечислены совместимые марки материалов для гаек, которые используются со шпильками и болтами.
  • Наиболее широко используемыми марками материалов являются ASTM A19.4 Gr 2,2H,2HM,8,8M

Материалы шайб

Обычно для изготовления шайб используются марки

  • ASTM F436, ASTM F844, ASTM F959
  • Если не указано иное, шайба может быть изготовлена ​​из любого совместимого сорт материала

Покрытие на шпильках и гайках

Иногда компоненты болтовых соединений покрываются различными материалами покрытия для повышения их коррозионной стойкости. Это снизит затраты на техническое обслуживание. Общие покрытия

  • Хромирование
  • Гальванизация
  • Ксилан
  • ПТФЭ
  • Цинк

 Вы можете увидеть это покрытие на изображении.

Осмотр шпилек

Во время визуального осмотра проверьте наличие дефектов поверхности и общее качество продукции.

  • Проверить на наличие повреждений резьбы и плохой фаски на головках гаек и концах шпилек.

Следующее должно быть подтверждено при проверке размеров шпилек

  • Шаг резьбы
  • Диаметр шпильки и болта
  • Длина
  • Размер головки болта и гаек

Требования к маркировке Маркировка должна быть сделана на концах шпильки или на головке болта. Только из-за ограниченного места на шпильке и болте нанесены идентификационная маркировка производителя и марка/класс материала.

Стандарт ASTM дает список символов маркировки для различных марок материалов. Посмотрите на изображение ниже ASTM A193 Gr B7M, просто отмеченное как B7 на одном конце и идентификационным знаком производителя на других концах. В случае болта с шестигранной головкой оба символа отмечены на головке болта.

Маркировка гаек

Материал Стандарт ASTM A194 и A563 устанавливает требования к маркировке гаек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
