Шпилька М24 ДСТУ 22042 ДСТУ 22043 для деталей з гладкими отворами — купити за найкращою ціною в Україні від Схід-Інтер™

Опис

Характеристики

Специфікації

Інформація для замовлення

Опис шпилька М24 ДСТУ 22042, 22043 для деталей з гладкими отворами

Шпилька різьбова ДСТУ 22042, 22043 (гост 22042, 22043) номінальний діаметр різьби 24 мм — різьбовий стрижень класу точності B (ДСТУ 22042-76) і A (ДСТУ 22043-76) з двома однаковими по довжині різьбовими кінцями або з різьбою по всій довжині. Шпилька ДСТУ 22042, ДСТУ 22043 призначена для гладких отворів в деталях і виробляється з вуглецевої, легованої, нержавіючої, жароміцної сталі марок 10, 20, 35, 45, 35Х, 40Х, 30ХГСА, 40ХНМА, 08Х18Н10, 08Х18Н10Т, 10Х17Н13М2, 12Х18Н10Т, 20Х13, 25Х1МФ, 25Х2М1Ф, 30ХМА або їх аналогів і постачається в класі міцності 5.8, 8.8, 10.9*. Для корозійного захисту на сталеву чорну шпильку може бути нанесене цинкове покриття, в той час як шпилька з нержавіючої і жароміцної стали успішно протистоїть впливу агресивних середовищ.

* Для шпильок з вуглецевої або легованої сталі.

Можливо вас також зацікавить виробництво шпильок з різних марок сталі і сплавів.

Шановні клієнти! Ціни вказані з ПДВ. Будь ласка, зверніть увагу на попередні умови та мінімальну суму замовлення шпильки М24 ДСТУ 22042, 22043 [детальніше]

Вага та розміри шпилька М24 ДСТУ 22042, 22043 для деталей з гладкими отворами

Нижче наведені основні характеристики, розміри та вага шпильки М24 ДСТУ 22042, 22043 для гладких отворів.
Ви можете подивитися опис і розміри шпильок ДСТУ 22042, 22043, а також схожих стандартів DIN 975 та DIN 976 в повному тексті цих стандартів у форматі pdf в розділі Специфікації або у Довіднику стандартів ДСТУ DIN..

Розміри

 ДСТУ 22042, ДСТУ 22043
номінальний діаметр різьби, d24
крок різьби, P3 – великий
2 – малий
діаметр стрижня, d124
діаметр стрижня, d2≈ 24
довжина, l130 – 500
клас міцності5. 8, 8.8, 10.9

Вага

Не знаєте як визначити довжину шпильок ДСТУ 22042, ДСТУ 22043 для гладких отворів?

M24ДСТУ 22042, ДСТУ 22043
Довжина шпильки, l [1]Довжина різьби, b [2]Вага 1 шт, кг [3]
Виконання 1Виконання 2
130600,40190,3895
140600,43740,4195
150600,47290,4495
160600,50180,4794
170600,53730,5094
180600,57280,5394
190600,60830,5693
200600,64380,5993
220730,71490,6592
240730,78590,7191
260. 730,85690,7791
280730,92790,8390
300730,99900,8989
320731,07000,9588
340731,14101,0188
360731,21201,0787
380731,28301,1386
400731,35401,1985
420731,42501,2585
450731,53201,3484
480731,63801,4383
500731,70901,4982

Всі розміри вказані в міліметрах.
1. ↑ Увага: Не всі довжини, зазначені в таблиці, можливі до постачання, уточнюйте у менеджерів.
2. ↑ Знаком * відмічені шпильки з повною різьбою. За запитом споживача для всіх шпільок може бути виконана різьба по всій довжині.
3. ↑ Значення ваги шпильок ДСТУ 22042-76, ДСТУ 22043-76 є довідковими.

Як купити шпилька М24 ДСТУ 22042, 22043 для деталей з гладкими отворами

Увага. Цей товар поставляється з характеристиками: ДСТУ 22042-76, виконання 2, клас міцності 5.8, великий крок різьби, без покриття; доступні до замовлення шпильки ДСТУ 22042 виконання 1, шпильки ДСТУ 22043 (виконання 1 і 2), шпильки клас міцності 8.8 і 10.9, шпильки з малим кроком різьби, шпильки з цинковим хроматованим покриттям, а також шпильки з нержавіючої та жароміцної сталі (тільки для діаметрів від М24, марки сталі, доступні для замовлення, уточнюйте менеджера). Будь ласка, уточнюйте у вашого менеджера ціни і можливість поставки шпильки М24 ДСТУ 22042, 22043, в тому числі з іншими характеристиками. Мінімальне замовлення для однієї позиції цього товару вказано в ціновому блоці цієї сторінки, при загальній мінімальній сумі замовлення від 600 грн. , а за відсутності позиції на складі — кратно паковання (тип паковання дивіться на вкладці Характеристики або уточніть у вашого менеджера). Ціна на шпильки ДСТУ 22042, ДСТУ 22043 вказана «від», тому перед онлайн-оплатою рекомендуємо уточнити у менеджера необхідну вам довжину шпильки, клас міцності, виконання різьби, марку сталі, вимоги до захисного покриття, а також наявність і ціну виходячи з вашої потреби. ↑

Підтримка. Ви можете отримати додаткову інформацію про товар, умови його придбання, а також про роботу компанії на сторінках Найпоширеніші питання, Контакти або замовити послугу Передзвоніть мені.

Гарантія. Цей товар відповідає заявленим стандартам ДСТУ, ДСТУ, DIN, ISO. На вимогу замовника, партія товару супроводжується сертифікатом або випискою з сертифіката якості, а для деяких видів кріплення – результатами випробувань та/або сертифікатом якості на матеріал.

Доставка здійснюється по всій території України (Київ, Харків, Черкаси, Донецьк, Суми, Львів, Луцьк, Рівне, Одеса, Вінниця, Ужгород, Чернігів, Житомир, Хмельницький, Херсон, Луганськ, Дніпро, Кропивницький, Івано-Франківськ, Тернопіль, Миколаїв, Чернівці, Запоріжжя, Полтава та інші міста) службами автоперевезень Делівері, Нова Пошта, САТ і власним автотранспортом компанії Схід-Інтер.

Рекомендоване кріплення для шпильки М24 ДСТУ 22042, 22043 для деталей з гладкими отворами

Гайка М24 DIN 315 GF нерж
Гайка М24 DIN 439 04, 05
Гайка М24 DIN 439 нерж
Гайка М24 DIN 934 5.0
Гайка М24 DIN 934 5.0 без покриття — 10 шт/пак
Гайка М24 DIN 934 5.0 цинк — 10 шт/пак
Гайка М24 DIN 934 8.0
Гайка М24 DIN 934 10.0
Гайка М24 DIN 934 нерж
Гайка М24 DIN 936 04, 05
Гайка М24 DIN 982 8.0, 10.0
Гайка М24 DIN 982 нерж
Гайка М24 DIN 985 8.0, 10.0
Гайка М24 DIN 985 нерж
Гайка М24 ДСТУ 5915 5.0, 6.0
Гайка М24 ДСТУ 5915 8.0, 10.0
Гайка М24 ДСТУ 5915 нерж
Гайка М24 ДСТУ 5916 04, 05
Гайка М24 ДСТУ 5918 5. 0, 6.0
Гайка М24 ДСТУ 5918 5.0, 6.0
Шайба М24 DIN 93 сталь
Шайба М24 DIN 125 140HV
Шайба М24 DIN 125 без покриття — 10 шт/пак
Шайба М24 DIN 125 цинк — 10 шт/пак
Шайба М24 DIN 125 300HV
Шайба М24 DIN 125 нерж
Шайба М24 DIN 127 сталь
Шайба М24 DIN 127 без покриття — 10 шт/пак
Шайба М24 DIN 127 цинк — 10 шт/пак
Шайба М24 DIN 127 нерж
Шайба М24 DIN 432 сталь
Шайба М24 DIN 434 сталь
Шайба М24 DIN 434 нерж
Шайба М24 DIN 435 сталь
Шайба М24 DIN 435 нерж
Шайба М24 DIN 7980 сталь
Шайба М24 DIN 7980 нерж
Шайба М24 DIN 9021 сталь
Шайба М24 DIN 9021 нерж
Шайба М24 ДСТУ 6958 сталь
Шайба М24 ДСТУ 6958 нерж
Шайба М24 ДСТУ 10906 сталь

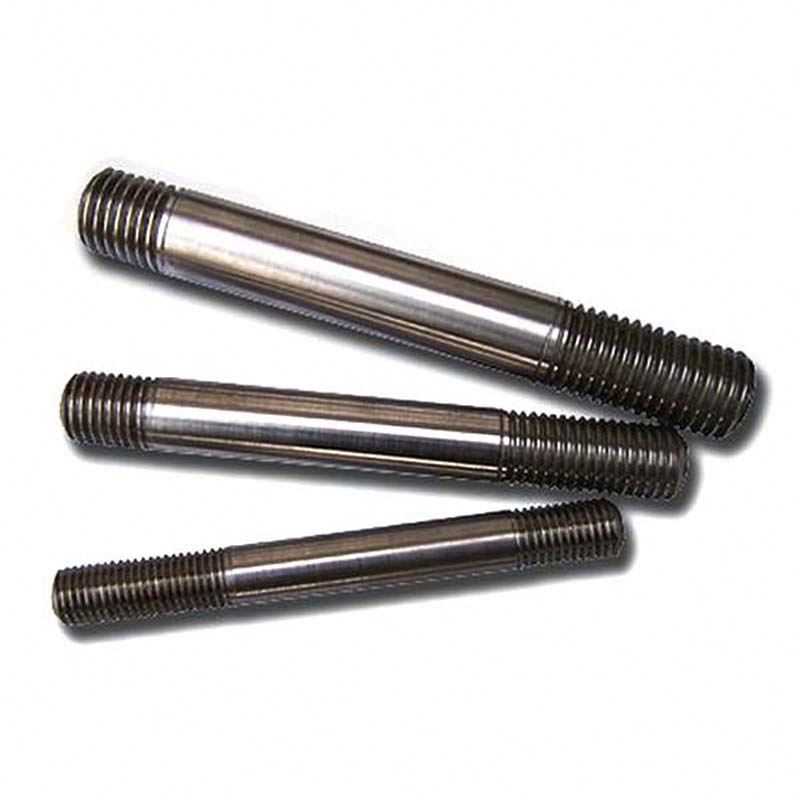

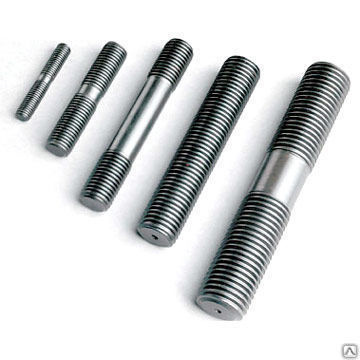

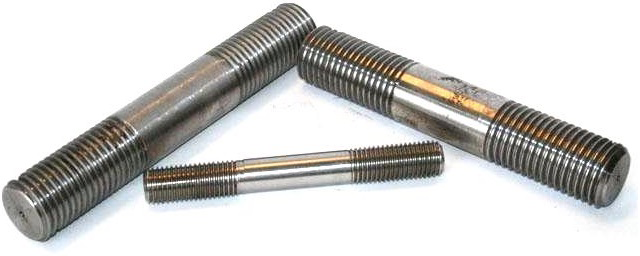

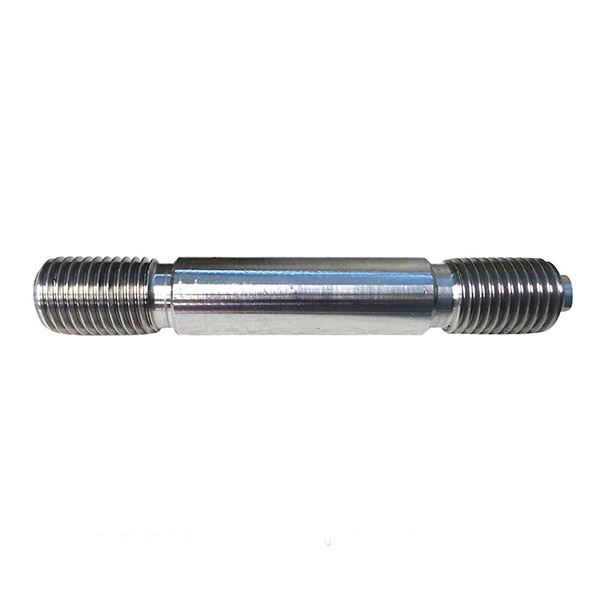

Фото шпилька ДСТУ 22042, 22043 для деталей з гладкими отворами



<img alt=»шпилька ДСТУ 22042, 22043 для деталей з гладкими отворами фото 3″ src=»https://images. ua.prom.st/2492300522_2492300522.jpg?PIMAGE_ID</p>

  • GOST 22043 76.pdf
  • GOST 22042 76.pdf

Шпилька гост 9066-75 купити від виробника

Для фланцевих з’єднань різних деталей механізмів і обладнання застосовується шпилька ГОСТ 9066-75, на краю якої нанесене різьблення. Саме кріплення має вигляд циліндричного стрижня, який може мати різний діаметр.

В залежності від того, що з’єднується і в яких умовах використовується кріплення, виділяють різні типи металовироба. Крім стандартних параметрів, можна замовити виготовлення кріплення по індивідуальним параметрам. Для цього варто звернутися в компанію-виробник «Зевс», яка виробляє будівельні шпильки різьбові для фланцевих з’єднань, а також велику кількість інших металовиробів.

Різновиди кріплення

Шпилька М30 представлена в наступних виконаннях:

  1. Тип А. Виріб має різьбову і гладку частину однакового діаметру. Її використовують, якщо на сполучні металеві деталі впливає температура до 300°С. Вона застосовується для з’єднання трубопроводів, парових котлів і турбін, а також арматури та різноманітних приладів;
  2. Тип В. Гладка частина даних виробів має менший діаметр, ніж різьбова. Шпилька з різьбою М20 такого типу використовується в умовах температур вище 300°С. Дані металовироби також застосовуються для з’єднання трубопроводів парових і газових турбін, приладів, апаратів та арматури.

Кожен з цих типів може бути представлений у двох варіантах. У першому виконанні шпилька фланцева ГОСТ 9066-75 має різьбові кінці аналогічні по своїй довжині. У другому виконанні кінці відрізняються по довжині. Фіксуються такі металовироби гайками з двох сторін.

За допомогою таких виробів кріпляться деталі, що мають наскрізні отвори. Якщо такого отвору немає, то в такому разі застосовують інший різновид, а саме шпильку ГОСТ 9066-75 для фланців, яка має різьбу лише з одного кінця. Використання такого металовироби передбачає щільне стягування необхідних елементів і фіксацію гайкою тільки з одного боку.

Особливості виготовлення

Виробляються дані кріпильні деталі з різних марок сталі, від вибору яких і залежать їх основні характеристики. Шпилька різьбова М30 може не мати покриття, як наприклад кріплення, виготовлені з нержавіючої сталі. Такі металовироби не піддаються корозії, тому не вимагають обробки. Що стосується інших варіантів, то вони можуть піддаватися цинкуванню, що наділяє їх тривалим терміном служби і стійкістю до несприятливих впливів. Для шпильок різьбових М30 ціна буде відрізнятися, в залежності від наявності покриття або його відсутності.

Якісні металовироби, відповідні до ГОСТ, від виробника


У багатьох сферах промисловості (нафтової, газової та ін.), Будівництві, а також машинобудуванні потрібне використання такого кріплення як шпилька М30 ГОСТ. При цьому іноді є необхідність придбати кріплення нестандартних розмірів. У таких випадках краще звернутися до виробника, який врахує всі побажання і виготовить саме ті деталі, яких потребує клієнт.



    Крок різьби може бути дрібний– 2 мм або великий – 3,5 мм.

    Угвинчуваний кінець b1 має довжину 42 мм. Довжина різьбового кінця b становить, для шпильок довжиною:

    • 130, 140, 150, 160, 170, 180, 190, 200, 210, 220 – 60 мм,
    • 230, 240, 250, 260, 270, 280, 290, 300, 310, 320, 330, 340 – 70 мм.

    Таблиця теоретичної маси шпильки ГОСТ 9066-75

    Довжина шпильки (мм)

    Маса шпильки типу А виконання 1 і 2, кг

    Маса шпильки типу Б виконання 1, кг

    Маса шпильки типу Б виконання 2, кг

    130

    0,623

    0,628

    0,581

    140

    0,679

    0,677

    0,629

    150

    0,734

    0,725

    0,667

    160

    0,790

    0,773

    0,705

    170

    0,845

    0,822

    0,743

    180

    0,901

    0,870

    0,781

    190

    0,956

    0,918

    0,819

    200

    1,012

    0,967

    0,857

    210

    1,167

    1,015

    0,895

    220

    1,123

    1,063

    0,933

    230

    1,178

    1,112

    0,970

    240

    1,234

    1,160

    1,008

    250

    1,289

    1,209

    1,038

    260

    1,345

    1,257

    1,084

    270

    1,400

    1,305

    1,122

    280

    1,455

    1,354

    1,160

    290

    1,511

    1,402

    1,198

    300

    1,567

    1,450

    1,236

    310

    1,622

    1,499

    1,274

    320

    1,678

    1,547

    1,312

    330

    1,733

    1,595

    1,350

    340

    1,788

    1,644

    1,387



    Замовляючи металовироби в компанії «Зевс», можна отримати наступні переваги:

    1. Придбати шпильки М20, ціна цілком прийнятна, як у малих обсягах, так і великими партіями;
    2. Скористатися консультацією з підбору необхідних кріплень, а також уточнити умови оплати і доставки;
    3. Оцінити вигідні акції і дисконтні пропозиції.

    Якщо є необхідність купити шпильку М30 або інші металовироби , звертайтеся до кращих. «Зевс» завжди до ваших послуг.

    Підтвердження авторства:

    Характеристики

    Інформація для замовлення

    ГОСТ 22036-76 Шпилька резьбовая — ТехКомСтрой


    Шпилька резьбовая с ввинчиваемым концом длиной 1,6d, класс точности B

    Материал: Алюминий / Бронза / Латунь / Сталь St;
    Класс прочности: 5.8 / 6.6 / 10.9;
    Покрытие: Без покрытия.


    Применяется совместно с гайками и шайбами в различных производственных, промышленных и строительных отраслях. Шпилька с концами с резьбой ГОСТ 22036-76 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, бронзы. Шпильки ГОСТ 22036-76 имеют класс прочности 5.8, 6.6, 10.9. В основном, шпильки ГОСТ 22036-76 из углеродистой стали оцинкованы.


    Аналоги ГОСТ: ГОСТ 22037-76.


    Характеристики и размеры шпильки ГОСТ 22036-76:
    Параметры шпильки

    Номинальный диаметр резьбы d

    М2

    М2,5

    М3

    М4

    М5

    М6

    М8

    М10

    М12

    М14

    М16

    М18

    М20

    М22

    М24

    М27

    М30

    М36

    М42

    М48

    Шаг резьбы, Pкрупный

    0,4

    0,45

    0,5

    0,7

    0,8

    1

    1,25

    1,5

    1,75

    2

    2

    2,5

    2,5

    2,5

    3

    3

    3,5

    4

    4,5

    5

    мелкий

    1

    1,25

    1,5

    1,5

    1,5

    1,5

    1,5

    1,5

    2

    2

    2

    3

    3

    3

    Длина ввинчиваемого резьбового конца, b1

    3,2

    4

    5

    6,5

    8

    10

    14

    16

    20

    22

    25

    28

    32

    35

    38

    42

    48

    56

    68

    76

    Длина резьбовой части, b2*L ≤ 125

    10

    11

    12

    14

    16

    18

    22

    26

    30

    34

    38

    42

    46

    50

    54

    60

    66

    78

    90

    125 < L ≤ 200<l≤200></l≤200>

    18

    20

    22

    24

    28

    32

    36

    40

    44

    48

    52

    56

    60

    66

    72

    84

    96

    108

    L > 200

    49

    53

    57

    61

    65

    69

    73

    79

    85

    97

    109

    121

    Длина шпильки, lМин.

    12

    14

    16

    18

    20

    25

    28

    35

    38

    45

    48

    55

    60

    65

    70

    75

    85

    95

    110

    130

    Макс.

    80

    160

    160

    160

    160

    160

    200

    200

    220

    220

    220

    220

    240

    240

    240

    260

    260

    300

    300

    300

    * Обращаем внимание, что длина резьбовой части шпильки (b2) отличается от указанных в таблице при производстве шпильки с длиной (l) меньше указанной в настоящей таблице.

    Все параметры в таблице указаны в мм.

    Дополнительную информацию о технических характеристиках шпильки можно получить у менеджеров компании.



    Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

    Copyright © 2021 ООО «ТехКомСтрой»

    Производство шпилек. ГОСТ 9066-75. Поставки по всей территории России

    Шпилька ГОСТ 9066-75 резьбовая — основной элемент крепежа фланцевых соединений. Выполнена в виде цилиндрического стержня, на концах которого имеется резьба, на которую устанавливаются шайбы и навинчиваются гайки. Конструкция и размеры шпилек ГОСТ 9066-75 стандартизированы. Такой крепеж отличается высокими прочностными характеристиками на резьбовые соединения.


    ГОСТ 9066-75


    Шпильки для фланцевых соединений с температурой среды от 0 град. С до 650 град. С.

    Настоящий стандарт распространяется на шпильки односторонние и двусторонние для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурной среды от 0 до 650 град. С. Стандарт не распространяется на фланцевые соединения объектов с условным давлением Ру менее 4 МПа.
    Просмотреть текст ГОСТ 9066-75


    Применение шпилек ГОСТ 9066-75.

    Шпильки ГОСТ 9066-75 предназначены для соединения между собой деталей имеющих гладкие отверстия. Изготавливаются с номинальным диаметром резьбы от 10 мм до 60 мм, различных исполнений, с крупным или мелким шагом резьбы.


    • ТИП А: шпилька с резьбой сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части.
    • ТИП Б: шпилька резьбовая сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части.
    • ТИП В и Д: применяются редко, отличаются наличием хвостовика (тип В) и имеют продольное сквозное отверстие.

    Марки стали применяемые для производства шпилек ГОСТ 9066-75.

    Шпильки резьбовые, пользующиеся особой популярностью среди которых, являются шпильки ГОСТ 9066-75 изготавливаются из различных марок стали, включая инструментальные, жаропрочные с t среды от 0 до 650°С и коррозионностойкие. Нержавеющие шпильки ГОСТ 9066-75 изготавливаются из стали : 12Х18Н10Т, 30ХМА, 25Х1МФ 20х13, 14х17н2а.

    Типы шпилек ГОСТ 9066-75 производимые заводом.

    Различают 4 типа шпилек ГОСТ 9066-75 с разными длинами резьбы на концах и разным диаметром гладкой части.

    А-шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части. Шпильки ГОСТ 9066-75 типа А применяются для фланцевых соединений трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300°С;

    Б-шпилька сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части. Шпильки ГОСТ 9066-75 типа Б применяется для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 300°С;

    В-шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом. Шпильки ГОСТ 9066-75 типа В применяется для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С;

    Д-шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, затягиваемая с нагревом. Шпильки ГОСТ 9066-75 типа Д применяются для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С.

    Производство.

    Шпильки ГОСТ 9066-75 резьбовые изготавливается преимущественно методом накатки, что позволяет значительно ускорить их производство. В соответствии со стандартами, крепежные шпильки ГОСТ 9066-75 могут быть покрыты защитно-декоративным слоем: пассивирующая пленка, оксидное покрытие, гальваническое покрытие.


    Шпильки ГОСТ 9066-75

    Пример упрощенного условного обозначения шпильки ГОСТ 9066-75 с резьбой М48 без покрытия из стали 12Х18Н10Т (нержавеющая):  Шпилька AM48-6gх200.12Х18Н10Т ГОСТ 9066-75

    Цена: отправить заявку на запрос стоимости

    Шпильки ГОСТ 9066-75 для фланцевых соединений и шпильки для сборки деталей и механизмов применяют для соединения между собой деталей имеющих гладкие или резьбовые отверстия.

    Шпильки ГОСТ 9066-75 являются неизменно нужными элементами многих наименований оборудования. Шпильки ГОСТ 9066-75 надежно фиксируют детали, достигая сохранение целостности конструкции.

    Производятся шпильки ГОСТ 9066-75 со всеми соблюдениями правил и норм из нержавеющей стали, либо из другого черного металла. Изготовление шпилек ГОСТ 9066-75 ведется на самом современном оборудовании, с использованием технологий европейского уровня, что позволяет добиваться высоких результатов.

    Главный акцент при изготовлении шпилек ГОСТ 9066 делается на качество, но в первую очередь на прочностные характеристики изделия. Благодаря довольно высокому запасу прочности, изделие способно выдерживать многочисленные нагрузки, возникающие в процессе эксплуатации, вследствие чего проверка на прочность ведется самым строгим образом. Всем известно, что чем выше качество материала, тем надежнее будет изделие, которое в дальнейшем будет использоваться в эксплуатации.

    Невский завод «ТРУБОДЕТАЛЬ» производит большинство видов общепромышленного и специального высокопрочного фланцевого крепежа. Крепежные изделия производится в строгом соответствии с нормативно-технической документацией. По требованию заказчика возможно нанесение покрытий на крепеж: оцинковка, химическая оксидация или химическое фосфатирование.

    Производим шпильки ГОСТ 9066-75 резьбовые для двухсторонних фланцевых соединений (левосторонней и правосторонней резьбой) с одинаковыми номинальными диаметрами резьбы и гладкой части. А также шпильки ГОСТ 9066-75 из нержавеющей стали, для использования в условиях действия высоких температур и больших нагрузок.

    Шпилька ГОСТ 9066-75 резьбовая нержавеющая, является складской позицией нашего завода. Наличие собственного склада позволяет компании всегда иметь достаточный запас необходимой продукции всех видов и осуществлять комплектацию груза для транспортировки в том числе в Москву и Московскую область.

    Крепежные изделия поставляются как в отдельности, так и в комплектах, например, с фланцевой продукцией. По вопросам закупки нашей продукции обращайтесь в отдел продаж завода. Кроме того возможны консультации технических специалистов по подбору крепежных изделий с требуемыми свойствами (материал, класс прочности, покрытие и.т.д.).

    Шпильки > от Недвальс

    > > Шпильки

    Шпильки высокопрочные из легированных сталей

    Компания Nedwal’s принимает заказы на производство резьбовых шпилек из легированных сплавов в Новосибирске, а товары отправляет по всей России.

    Шпильки ГОСТ 22043-76

    Прочные строительные и фланцевые шпильки выпускаются в разных типоразмерах.

    Шпильки ГОСТ 22042-76

    Высокопрочные шпильки ГОСТ 22042-76 предназначены для разных областей, включая машиностроение и промышленность, а изготавливаются они из сертифицированных сплавов стали.

    Шпильки ГОСТ 22041-76

    В строительстве широко используются шпильки ГОСТ 22041-76 в качестве части анкерного соединения.

    Шпильки ГОСТ 22040-76

    Изготовление резьбовых шпилек ГОСТ 22040-76 в Новосибирске

    Шпильки ГОСТ 22039-76

    Стандартизированные шпильки ГОСТ 22039-76 широко используются в строительстве, производстве, промышленности и других сферах.

    Шпильки ГОСТ 22038-76

    Изделия стандарта ГОСТ 22038-76 изготавливаются в крупных и средних объемах и разных вариациях.

    Шпильки ГОСТ 22037-76

    Резьбовые шпильки ГОСТ 22037-76 изготавливаются для использования в разных сферах производства и промышленности.

    Шпильки ГОСТ 22036-76

    Шпильки ГОСТ 22036-76. Доставка по всей России. Завод Nedwals производит резьбовые шпильки ГОСТ 22036-76 и нестандарт. Производство нестандартных высокопрочных резьбовых шпилек на заказ.

    Шпильки ГОСТ 22035-76

    Компания Nedwal’s выпускает стандартные и нестандартные шпильки ГОСТ 22035-76 в соответствии с регламентом.

    Шпильки ГОСТ 22034-76

    Шпильки ГОСТ 22034-76. Доставка по всей России. Завод Nedwals производит резьбовые шпильки ГОСТ 22034-76 и нестандарт. Производство нестандартных высокопрочных резьбовых шпилек на заказ.

    Шпильки ГОСТ 22033-76

    Шпильки ГОСТ 22033-76. Завод Nedwals производит резьбовые шпильки ГОСТ 22033-76. Производство нестандартных высокопрочных резьбовых шпилек на заказ.

    Шпильки ГОСТ 22032-76

    Завод Nedwal’s изготавливает резьбовые шпильки ГОСТ 22032-76 в строгом соответствии с регламентом.

    Шпильки ГОСТ 9066-75

    Фланцевые шпильки ГОСТ 9066-75 строго соответствуют установленному стандарту.

    Шпилька ступицы колесная

    Шпилька ступицы, шпилька колесная высокопрочная под заказ. Индивидуальные размеры, нестандартные и ГОСТ, по образцу и чертежам заказчика.

    Шпильки: Резьбовые, ГОСТ, Фланцевые соединения, Высокопрочные, Нестандартные.

    Резьбовые шпильки – крепежный элемент, обязательный при монтаже множества систем, на которых ложится большая нагрузка и ответственность. Компания «Недвальс» изготавливает общие и высокопрочные шпильки ГОСТ в Новосибирске, соблюдая установленные регламенты и стандарты. При производстве используются зарубежные и отечественные марки сталей, прошедшие сертификацию.

    Качество и надежность шпильки из легированных сплавов или общей стали напрямую зависят от того, как изготовитель подходит к производственному делу. Наши мастера строго следуют технологии, используя лучшее оборудование, что позволяет снизить процент брака на 99,9 %.

    Конструкция резьбовой шпильки ГОСТ

    Резьбовые шпильки были разработаны в середине 20 столетия, и с тех пор их конструкция не претерпела существенных изменений. Но появились новые стандарты и разновидности, главное отличие в которых – диаметр и шаг резьбы, а также место ее нанесения.

    Метиз предназначен для стягивания двух деталей, в том числе отличающихся по составу и однородности. Вставляются шпильки в резьбовые отверстия, а закрепляются с помощью шайбы и гайки. Но существуют и другие формы конструкций, в которых шпилька участвует как важнейший элемент.

    Факт! Для производства шпильки используется стальной пруток или стержень, также применяют проволоку.

    Среди технических характеристик первостепенное внимание уделяется классу точности, диаметру и длине изделия. Причем диаметр может быть от 6 до 48 мм.

    Виды резьбовой шпильки

    Выделяют 2 основных типа шпилек. Первый – при котором диаметр гладкой части равен диаметру резьбовой. Второй – когда этот диаметр меньше.
    Также применяют классификацию следующего типа:

    • Для деталей с гладкими отверстиями. Применяются в строительной сфере и для бытовых нужд. Изготовление метизов регламентируется ГОСТ 22042, в котором описаны все возможные размеры и допуски. Длина изделий достигает 500 мм.
    • С ввинчиваем концом. Производство регулируется несколькими ГОСТами: 22038, 22032 и 22034. Каждый регламент предполагает использование деталей как с резьбой, нанесенной на весь стержень, так и на одну часть. ГОСТ 22038 позволяет выпускать метизы для конструкций из легких сплавов, а 22034 – для бронзовых и стальных. Стандарт 22032 регламентирует выпуск вкручиваемых стальных деталей для латунных титановых и стальных заготовок.
    • Фланцевые шпильки. Регламентируются ГОСТ 9066. Фланцевые соединения используются в трубопроводах, в том числе в турбинных и паровых деталях сложных машин. Изготавливаются из сталей, способных переносить температуры до 650 градусов тепла. Выделяют несколько видов, в том числе с отверстиями по осевой части или всей длине.
    • Приварные детали. Регламентированы ГОСТ 55738 и используются для приваривания к стальным конструкциям.
    • Закладные. Применяются в конструкции фундаментных болтов при установке монолитных, бетонных оснований.

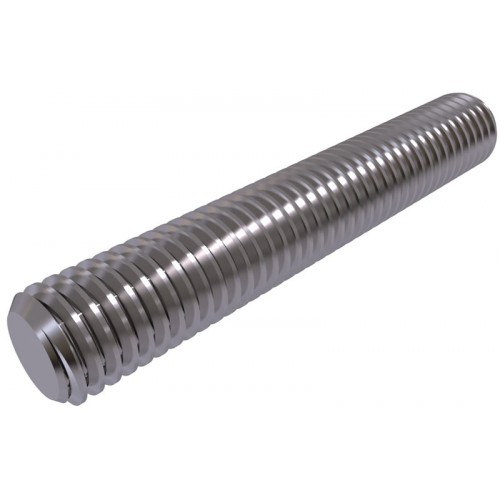

    • Стандарта DIN 975. Содержат резьбу по всех длине и широко используются при монтаже вентиляции, воздуховодов, кондиционерных систем.

    Как видно из ГОСТов, шпильки, купить которые можно на заводе «Недвальс» с изготовлением в течение 1-2 дней, имеют широкую область использования.
    В бытовом секторе их использование безгранично – от изготовления техники и предметов до строительства домов, бань, пристроек и прочих объектов. Также они используются в автомобильной промышленности, в железнодорожной сфере, при прокладке шахт и туннелей. С помощью шпилек монтируют баннеры и щиты, выполняют стяжки разных конструкций и даже крепят деревянные детали.

    Высокопрочные шпильки: особенности и преимущества

    Шпильки общего назначения обладают классом прочности до 6.8 включительно. Они изготавливаются из общих сталей, не рассчитанных на предельные нагрузки. И используются, как правило, в местах, на которые не ложится большая ответственность и нет требований по надежности. В промышленности и строительстве нередко используются высокопрочные крепежные изделия.

    Факт! Высокопрочные изделия маркируются цифрами 8.8 и выше. Класс 14.9 считается сверхпрочным.

    Необходимость использования высокопрочных шпилек должна быть обусловлена документацией проекта. Далеко не везде их применение – необходимое условие. Так как стоимость изделий выше, чем у крепежа общего назначения, и может существенно сказаться на бюджете.

    В некоторых же случаях такие метизы действительно необходимы и позволяют в полной мере воспользоваться своими преимуществами:

    • Устойчивость к сдвиговым нагрузкам. Высокопрочные шпильки применяются в соединениях, которые могут расходиться и сжиматься в параллельной плоскости. Ни заклепки, ни сварочные швы, ни винты, ни гвозди не дают такой устойчивости.
    • Применение в неблагоприятных климатических условиях.  Шпильки изготавливаются из разных видов легированных сплавов с добавлением молибдена, титана, хрома и никеля. Это делает их устойчивыми не только к экстремальным температурам от -60 до +650 градусов, но и к химическим средам. Включая кислоты, хлор, щелочи.
    • Устойчивость к механическому воздействию. Высокопрочные шпильки служат в 3-5 раз дольше обычного крепежа, потому что их состав позволяет переносить экстремальные механические нагрузки. В том числе вибрационный, сейсмические, динамические и статические.
    • Снижение металлоемкости конструкций. Высокопрочный крепеж часто изготавливается в классе точности А, что позволяет делать небольшие отверстия с минимальным допуском – плюс минус 0,3 мм. Сами шпильки могут быть гораздо меньше по размеру. Все это повышает общую прочность конструкции за счет снижения количества отверстий в ней.
    • Ускоренный монтаж. Так как сократить количество используемого крепежа можно примерно на треть, то и скорость установки возрастет.

    Установка высокопрочного крепежа не требует столь большого опыта и специфического оборудования, как при создании сварочного или заклепочного соединения.

    Классы точности шпильки

    Высокопрочный крепеж в большинстве случаев выпускается в максимальном классе прочности А. Однако существует еще 2 категории, которые также широко применяются в строительстве и промышленности:

    • Параметры категории А. Часто изделия используются при составлении фундаментных болтов, при изготовлении тяжеловесного оборудования, в автомобильной промышленности. Отверстия для таких шпилек имеют минимальные отклонения от требуемых размеров – всего 0,25-0,3 мм. Это необходимо для создания точных соединений с минимальными зазорами. Шпильки класса точности А способны прослужить дольше, так как соединение с их участием практически в один момент вступает в нагрузку и полностью распределяет ее. Это самый дорогой, но надежный крепеж.
    • Класс точности B. Промежуточная группа, при изготовлении которой допускается отклонение в размерах отверстий от 1 до 1,5 мм. Сдвиговые нагрузки распределяются не так равномерно, что быстрее приводит к деформации. Однако в условиях без таких нагрузок или с их незначительной долей срок службы изделий вполне подходит для реализации многих проектов.
    • Класс точности С. Минимальная группа, при производстве которой возможно отклонение в размерах отверстий на 2-3 мм и даже больше. Это самый дешевый вид шпилек, монтаж которых не требует точных конструкторских расчетов. Однако сфера их применения ограничена, и в конструкциях с высокими требованиями к надежности и точности их использование невозможно.

    Заказывая точные крепежные изделия на заводе Nedwal’s, каждый заказчик получает гарантию ответственного подхода к выполнению работы экспертов. Строгое соблюдение технологий и применение лучших марок сталей – обязательное условие производства.

    Технологии изготовления: оборудования, марки сталей и секреты производства

    Изготовление высокопрочной шпильки в Новосибирске, купить которую можно на заводе «Недвальс» в любом количестве, — это сложный процесс, требующий наличия промышленного оборудования. Для производства применяются специальные стальные заготовки – проволоки или прутки.


    В целом, этапы изготовления следующие:

    1. Заготовку отправляют в нарезающий стан, который формирует необходимую длину будущего изделия.
    2. Затем цилиндры обрабатывают на накаточном станке, формируя резьбу и снимая фаску.
    3. Шпильки подгоняют под необходимые размеры и тщательно очищают от грязи химическими и механическими способами.
    4. Наносят защитное покрытие в специальных камерах.

    Пропускать этап защиты изделий от коррозии не рекомендуется. Именно покрытие отвечает за существенное увеличение срока службы продукции – в 2-4 раза.

    Используемая сталь

    Для производства шпилек применяются легированные и углеродистые сплавы, отмеченные ГОСТ 1459.4-87. К самым популярным относят:

    • Марка 25Х1МФ. Это жаропрочная сталь, которая позволяет изготавливать шпильки для эксплуатации при температурах от -40 до +500 градусов. Она обладает высоким сроком службы, закалочной пригодностью, отсутствием конструктивной хрупкости.
    • Марка 12Х18Н10Т. Нержавеющая сталь, в которой содержится до 19% хрома, а также титан и никель. Титановая добавка делает металл очень прочным и пластичным. Он устойчив к коррозии.
    • Марка 10Х17Н13М12 (А4). Легированная сталь с добавлением молибдена. Позволяет использовать крепеж в агрессивных хлористых, щелочных и кислотных средах при температурах от -60 до +450.
    • Марка 08Х18Н10 (А2). Один из самых популярных типов стали с высокой устойчивостью к коррозии. Очень проста в обработки, немагнита и прочна.

    Также используют высокопрочную легированную сталь серии 40Х. Она позволяет создавать самые долговечные шпильки.

    Защитные цинковые покрытия как эталон качества

    Методы цинкования – наиболее распространенный при изготовлении общих и высокопрочных шпилек в Новосибирске.

    Факт! Цинковый крепеж даже в промышленных сферах под гнетом морского климата, кислых и щелочных сред, способен прослужить в среднем 30 лет.

    Технология гальванического цинкования – одна из самых распространенных, сумевших объединить в себе максимум преимуществ при минимальном количестве недостатков. Это химический процесс, при котором происходит следующее:

    1. Специальную промышленную ванну наполняют электролитом.
    2. В электролит помещают стальную деталь и цинковые пластины.
    3. Металлы подключаются к полюсам источника постоянного тока.
    4. Цинковые пластины растворяются, превращаясь в ионы, и оседают на крепежных деталях.
    5. Формируется цинковое покрытие – точное, блестящее.

    Гальваническое цинкование – не самый экологичный метод, но его стоимость и скорость исполнения до сих пор не имеют равных. Также все чаще используются щелочные электролиты, которые менее опасны цианидных.

    Чтобы гальваническое цинкование дало безупречный результат, все изделия необходимо тщательно обрабатывать перед процедурой. Однако изделия, покрытые гальваническим методом, не могут использоваться при температурах выше 100 градусов тепла.

    Горячее цинкование металла

    Еще один распространенный метод защиты металла, проходящий в несколько этапов:

    1. Тщательное обезжиривание поверхностей и промывка.
    2. Протравливание в кислоте и вторичная промывка.
    3. Использование барабана для купания в ванне: помещают его в емкость с разогретым до 465 градусов цинком.
    4. Барабан крутят, детали тщательно обрабатываются жидким металлом.и
    5. Помещение барабана в центрифугу для удаления излишков цинка.

    Изделия, оцинкованные таким методом, получаются очень устойчивыми к коррозии. Такие изделия часто используются при создании конструкций высоковольтных башен, мачт, столбов, дорожных ограждений.

    Термодиффузионное цинкование

    Современная методика покрытия мелких и крупных деталей с большим набором преимуществ:

    • шпильки из легированных сплавов и других металлов обрабатываются в герметичных емкостях, что повышает экологичность процедуры;
    • снижается термическая хрупкость изделий, повышается их прочность за счет обработки при температурах от 380 до 4500 градусов;
    • повышаются защитные свойства покрытия за счет толщины в 50 мкм;
    • полностью отсутствуют поры в цинковом слое, повышается адгезионная связь со сталью;
    • отходы производства не требуют специфического захоронения, что также снижает стоимость производства;
    • толщина покрытия зависит от длительности пребывания метизов в емкостях с цинком;
    • не требуется сложная подготовка поверхности;
    • слой цинка получается очень точным, равномерным и без наплывов.

    Однако недостатки у этого способа тоже присутствуют. Но они нивелируются в большинстве случаев: нет декоративных свойств, производство возможно лишь небольшими партиями, работа без защитных респираторов омжет быть опасна для человека.

    Очень часто термодиффузионное цинкование применяется для создания прочных крепежных изделий,предназначенных для металлоемких конструкций, в автомобильной и тракторной промышленности, при изготовлении различного оборудования и станков, а также высокопрочных метизов.

    Механическое цинкование

    При механической обработке деталь помещается в водный раствор. Туда же кладут цинковую суспензию и дополнительные стеклянные шарики. Затем емкость вращают, в результате чего стекло втирает цинк в сталь. Получаются как тонкие, так и толстые покрытия до 20 мкм.

    При механическом цинковании отсутствует водородное охрупчивание деталей. Однако срок службы такого покрытия недостаточно долог. В большинстве случаев механическая методика применяется для декоративной отделки.

    Оборудование для производства высокопрочной шпильки

    Для изготовления метизов в Новосибирске применяется как механическое, так и полуавтоматизированное оборудование. Устройства с ЧПУ позволяют создавать большие партии товаров. Однако более простые агрегаты помогают удешевить производство. В арсенале компании Nedwal’s есть все необходимое для изготовление прочных и долговечных шпилек по любому ГОСТу:

    • резьбонакатные автоматы, обладающие высокой точностью настроек;
    • фаскосъемные станки, соответствующие стандартам ГОСТ и DIN;
    • отрезные машины с ультраострыми ножницами и гильотинами, способные обрабатывать заготовки длиной до 6-10 м.

    За процессом следят опытные мастера, работающие на заводе с самого основания – с 2000 года!

    Доверяйте проверенным заводам при заказе шпилек

    Компания Nedwal’s изготавливает шпильки ГОСТ в Новосибирске, купить которые можно с доставкой по области и стране. В том числе в отдаленные регионы. Работа для предприятий, расположенных в суровом сибирском климате, научила специалистов подбирать лучшие решения для объектов, эксплуатируемых при резких перепадах температур и в морозах до -60 градусов.

    Каждому заказчику завод предлагает следующие преимущества от сотрудничества:

    • бесплатные консультации менеджера в любое рабочее время, постоянное отслеживание стадии выполнения заказа;
    • большой выбор конфигураций для производства общих и высокопрочных метизов, в том числе нескольких вариантов покрытий;
    • доставка к месту дальнейшего использования или монтажа;
    • тщательный контроль качества в специально сформированном для этого отделе;
    • оплата до или после выполнения заказа;
    • срок изготовления – от 8 часов в круглосуточном цеху.

    Завод «Недвальс» ориентирован на заказчиков всех форматов. Даже если требуется производство 1-2 кг продукции, можно смело оформлять заказ!

    Оформить заказ

    Для размещения заявки свяжитесь с нами по телефону:
    +7 (383) 284 44 40. Заявку можно отправить
    на [email protected], либо заполните форму для расчёта стоимости изделия.

    Прикрепите файл (чертёж, схема…)

    Согласен с условиями обработки персональных

    Заявка отправлена, мы скоро с Вами свяжемся!

    Шпильки от диаметра М6 до диаметра М72 по стандартам ГОСТ, ОСТ, DIN и по чертежам

    1. Главная
    2. Шпильки

    Шпилька или Шпилька резьбовая — это деталь, представляющая из себя металлический стержень, на обоих концах которого нарезана резьба определенной длины, или по всей длине стержня (шпильки с полной резьбой). Шпильки применяются для скрепления или стягивания каких-либо деталей и могут использоваться в комплекте с гайками. Шпильки (шпильки резьбовые) применяются в тех местах, где соединение одновременно требуется сделать прочным, но с возможностью его демонтажа при необходимости. Шпильки (шпильки резьбовые) могут быть изготовлены по российским стандартам: ГОСТ, ОСТ, ТУ, а также по зарубежному стандарту: DIN (шпильки по DIN). Помимо общепринятых стандартов, шпильки могут быть изготовлены по чертежам и эскизам заказчика. Стандарты ГОСТ и DIN, как правило, идентичны, и только лишь в редких случаях какие-то параметры шпилек с резьбой по ГОСТ могут незначительно отличаться от параметров шпилек с резьбой по DIN. Практически любому ГОСТу есть аналог DINа, и если, к примеру, у Вас возникли трудности с поиском поставщика шпилек резьбовых по тому или иному ГОСТу Вы всегда сможете подобрать аналогичный DIN и приобрести шпильки с резьбой по нему. Нормативных документов (ГОСТ и DIN), по которым изготавливаются шпильки, очень много и на сегодняшний день шпильки изготавливаются с различной формой.

    Наша компания поставляет шпильки резьбовые следующих видов:

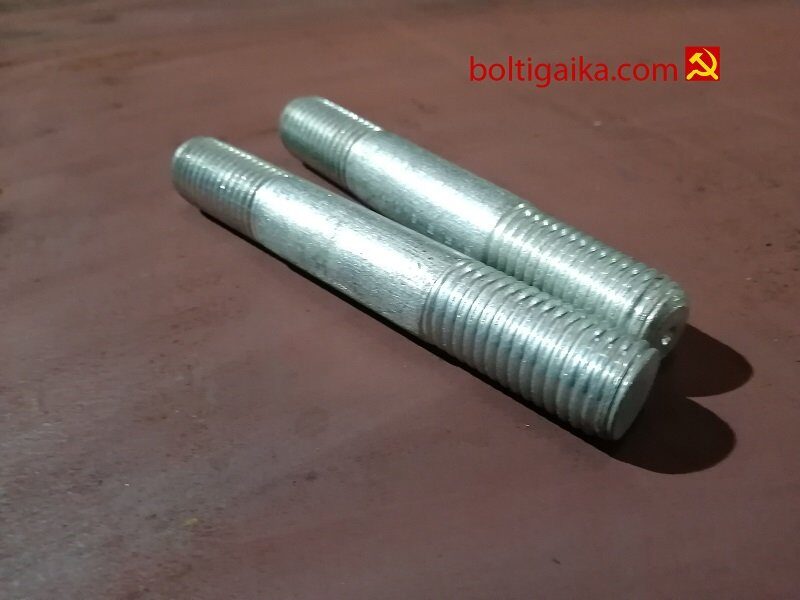

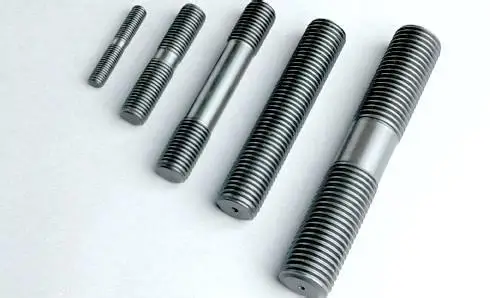

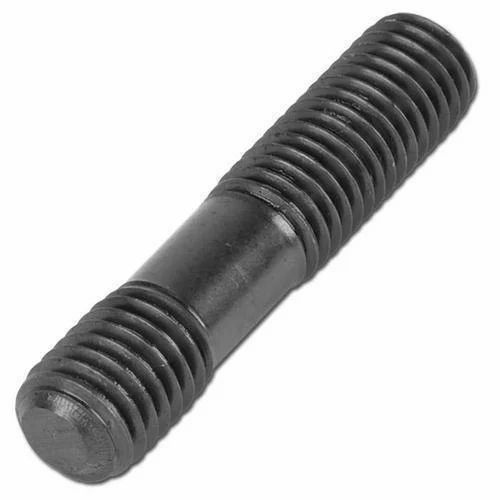

    • Шпильки с ввинчиваемым концом ГОСТ 22032-041-76 (DIN 835, DIN 938, DIN 939)
    • Шпильки для деталей с гладкими отверстиями ГОСТ 22042-76, ГОСТ 22043-76

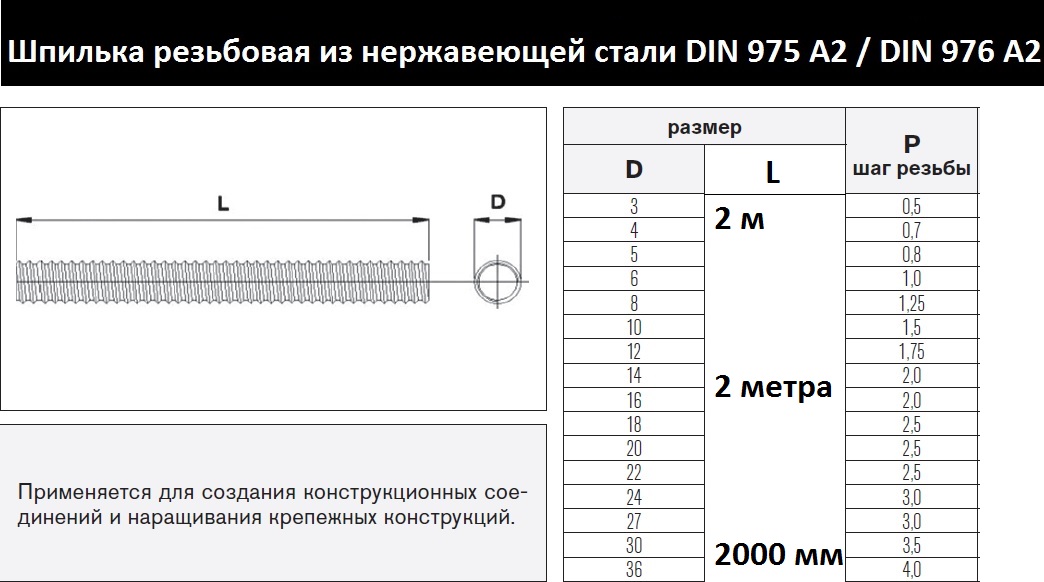

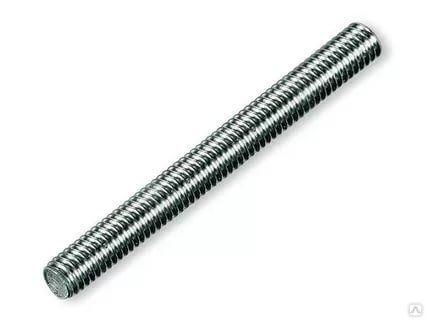

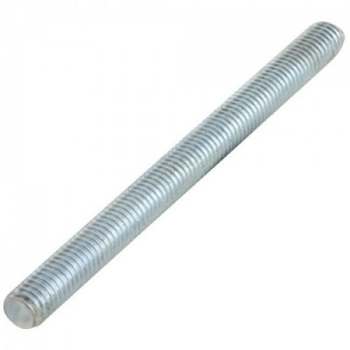

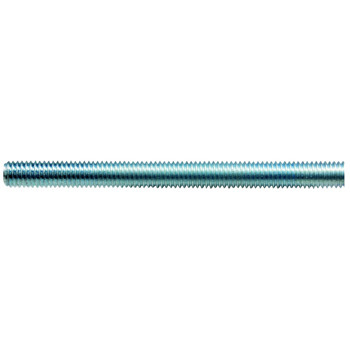

    • Шпильки с полной резьбой длиной 1 метр DIN 975

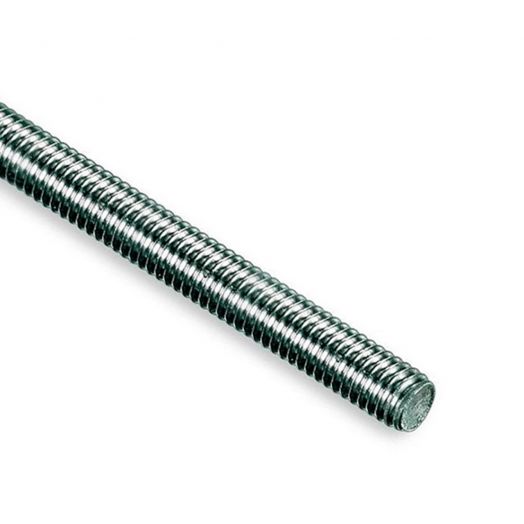

    • Шпильки с полной резьбой длиной 2 метра DIN 975

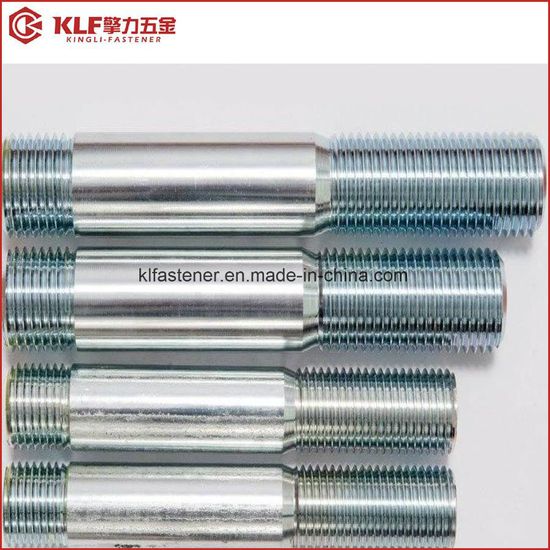

    • Шпильки для фланцевых соединений ГОСТ 9066-75, ОСТ 26-2040-96
    • Шпильки размерные DIN 976

    Компания «ТД «Союз ДСК» поставляет шпильки с резьбой практически по любым российским и зарубежным нормативным документам. Среди всего множества типов и видов шпилек наиболее часто употребляемые шпильки – это стальные шпильки, которые используются в машиностроении и строительстве. Такие шпильки, как правило, бывают трех основных типов:

    1) Шпильки для фланцевых соединений (ГОСТ 9066-75, ОСТ 26-2040-96)

    2) Шпильки для деталей с гладкими отверстиями (ГОСТ 22042-76, ГОСТ 22043-76)

    3) Шпильки с ввинчиваемым концом (ГОСТ 22032(33-41)-76)

    Шпильки можно подвергать различным технологическим обработкам, покрывать их различными покрытиями (оцинковка, кадмиевое покрытие и др.) или просто изготавливать из специализированных металлов (медь, латунь, алюминий, сталь, нержавеющая сталь), поэтому шпильки резьбовые можно использовать практически в любой рабочей среде и подвергать практически любым воздействиям. Шпильки обеспечивают надежное соединение конструкций, а также обладают высокой герметичностью. Шпильки, изготовленные из углеродистых и низколегированных марок стали применяются в неагрессивных средах, а для сред с повышенной агрессивностью используют шпильки с резьбой, изготовленные из легированных, высоколегированных, а также из нержавеющих марок стали (шпильки нержавеющие).

    Наша компания специализируется на поставках шпилек из различных марок стали (шпильки стальные, шпильки нержавеющие, шпильки оцинкованные) изготавливаемых по трем вышеуказанным типам. На нашем сайте Вы можете вкратце ознакомиться с каждым из типов шпилек стальных и наглядно понять, в чем их отличие.

    На сегодняшний день наша компания имеет возможность поставлять шпильки стальные по следующим стандартам:

    Шпильки для фланцевых соединений:

    • ГОСТ 9066-75 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ОСТ 26-2040-96 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)

    Шпильки для деталей с гладкими отверстиями:

    • ГОСТ 22042-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др. )
    • ГОСТ 22043-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)

    Шпильки с ввинчиваемым концом:

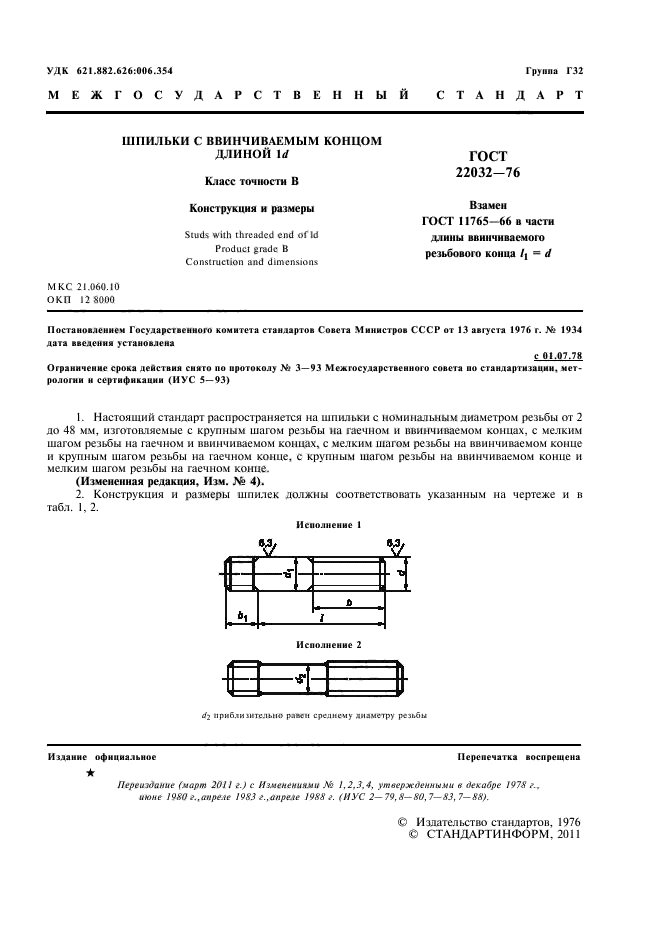

    • ГОСТ 22032-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)

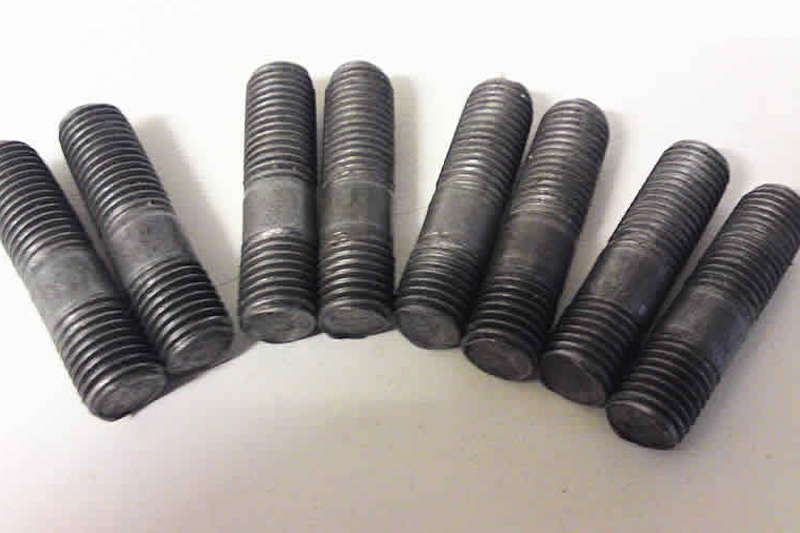

    • ГОСТ 22034-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22035-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22036-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22037-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22038-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22039-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22040-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
    • ГОСТ 22041-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)

    ГОСТ 28919 — 1991 Соединения фланцевые устьевого оборудования — шпильки

    Комплект
    1 [ГБ]
    ГБ/T 9125. 1 — 2020
    Двойные торцевые шпильки для фланцевого соединения труб — PN обозначен как
    Поставщики(1)
    2 [ГБ]
    ГБ/T 9125 — 2010
    Двусторонние шпильки — класс продукта B для трубного фланцевого соединения
    Поставщики(1)
    3 [ГБ]
    ГБ/T 9125 — 2010
    двойных торцевых стержней для фланцевого соединения трубы
    Поставщики(1)
    4 [ГБ]
    ГБ/T 13807.2 (S) — 2008
    Соединения с зауженной шпилькой — тип S
    5 [ГБ]
    ГБ/T 9125 — 2003
    двойных торцевых стержней для фланцевого соединения трубы
    Поставщики(1)
    6 [ГБ]
    ГБ/T 13807. 2 — 1992
    Соединения с зауженными шпильками — тип S
    7 [ГБ]
    ГБ 897 — 1988
    Двусторонние шпильки-bm=1d
    Поставщики(2)
    8 [ГБ]
    ГБ 898 — 1988
    Двусторонние шпильки-bm=1,25d
    Поставщики(3)
    9 [ГБ]
    ГБ 899 — 1988
    Двусторонние шпильки b1=1,5d
    Поставщики(4)
    10 [ГБ]
    ГБ 900 — 1988
    Двусторонние шпильки-bm=2d
    Поставщики(2)
    11 [ГБ]
    ГБ 901 — 1988
    Двусторонние шпильки (зажимного типа) — класс продукта B
    Поставщики(3)
    12 [ГБ]
    ГБ 953 — 1988
    Двусторонние шпильки (зажимного типа) — класс продукта C
    Поставщики(2)
    13 [ГБ]
    ГБ/T 13807. 2 (L) — 2008
    Соединения со шпилькой с талией — тип L
    14 [ГБ]
    ГБ/T 13807.2 (SD) — 2008
    Соединения с зауженной шпилькой — тип SD
    15 [ГБ]
    ГБ/т 13807.2 (А) — 2008
    Соединения с зауженной шпилькой — тип A
    16 [ГБ]
    ГБ/T 13807.2 (AD) — 2008
    Соединения с зауженной шпилькой — тип AD
    17 [МФУ]
    МФУ 136 — 2006
    Двусторонние шпильки
    Поставщики(1)
    18 [МФУ]
    МФУ 528 — 1999
    Метрические двухсторонние шпильки
    19 [DIN]
    DIN 2509 — 2016
    Двусторонние шпильки
    20 [DIN]

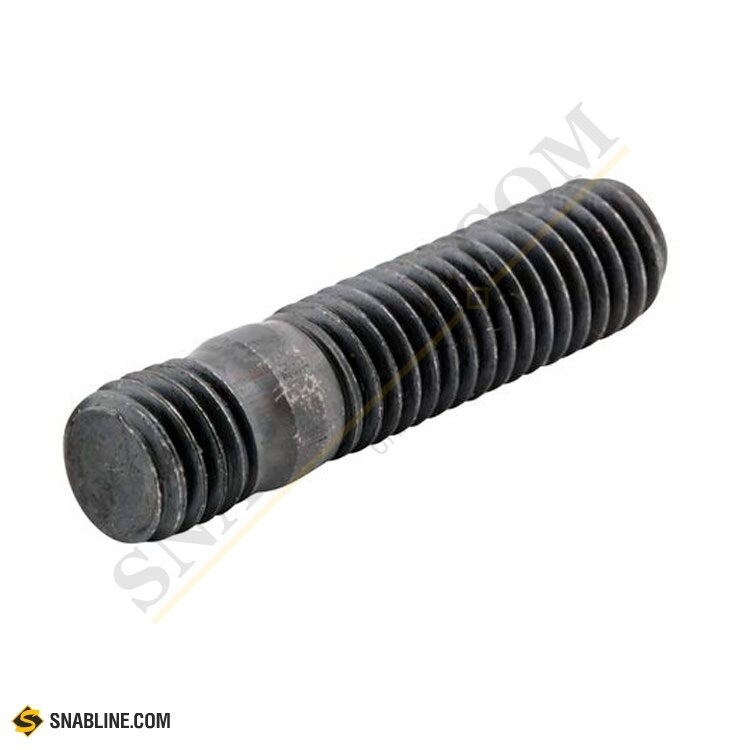

    DIN 938 — 2012
    Шпильки — Металлический конец ≈ 1 день
    Поставщики(3)
    21 [DIN]
    DIN 835 — 2010
    Шпильки — Металлический конец ≈ 2 д.
    Поставщики(2)
    22 [DIN]
    DIN 940 — 2010
    Шпильки с длиной зацепления около 2,5d
    Поставщики(4)
    23 [DIN]
    DIN 797 — 2009
    Специальные фундаментные болты
    24 [DIN]
    DIN 6379 — 2003
    Шпильки для использования с Т-образными гайками
    25 [DIN]
    DIN 835 — 1995
    Резьбовой конец Stude ≈2d
    Поставщики(2)
    26 [DIN]
    DIN 938 — 1995
    Шпильки с длиной зацепления около 1 пенса
    Поставщики(3)
    27 [DIN]
    DIN 939 — 1995
    Шпильки с металлическим наконечником ≈ 1,25 d
    Поставщики(3)
    28 [ДИН]
    ДИН 940 — 1995
    Шпильки с металлическим наконечником ≈ 2,5d
    Поставщики(4)
    29 [DIN]
    DIN 949 (-2) — 1995
    Шпильки с метрической резьбой с натягом MFS. Часть 2. Длина зацепления ≈ 2,5 d (тип B)
    Поставщики(1)
    30 [DIN]
    DIN 949-1 — 1995
    Шпильки с метрической резьбой с натягом MFS. Часть 1. Длина зацепления ≈ 2 d (тип A)
    Поставщики(1)
    31 [DIN]
    DIN 2509 — 1986
    Двойные торцевые шпильки
    32 [DIN]
    DIN 940 — 1983
    Шпильки с длиной зацепления около 2,5d
    Поставщики(4)
    33 [DIN]
    DIN 835 — 1972
    Резьбовой конец Stude ≈2d
    Поставщики(2)
    34 [DIN]
    DIN 797 — 1970
    Специальные фундаментные болты
    35 [DIN]
    DIN 6379 — 2003
    Шпильки для использования с Т-образными гайками (длинные b1)
    36 [DIN]
    DIN 2510-3 (L) — 1971
    Соединения со шпилькой с талией — тип L
    37 [DIN]
    DIN 2510-3 (K) — 1971
    Соединения со шпилькой с талией — тип K
    38 [DIN]
    DIN 2510-3 (КУ) — 1971
    Соединения с зауженной шпилькой — тип KU
    39 [DIN]
    DIN 2510-3 (Z) — 1971
    Соединения с зауженной шпилькой — тип Z
    40 [DIN]
    DIN 2510-3 (ZU) — 1971
    Соединения с зауженной шпилькой — тип ZU
    41 [DIN]
    DIN 2510-4 (GP) — 1971
    Соединения с двухсторонними шпильками — тип GP
    42 [DIN]
    DIN 2510-4 (GQ) — 1971
    Соединения с двухсторонними шпильками — тип GQ
    43 [DIN]
    DIN 2510-4 (GR) — 1971
    Соединения с двухсторонними шпильками — тип GR
    44 [ДИН]
    DIN 2510-4 (GS) — 1971
    Соединения с двухсторонними шпильками — тип GS
    45 [DIN]
    DIN 2510-4 (HP) — 1971
    Соединения с двухсторонними шпильками — тип HP
    46 [ДИН]
    DIN 2510-4 (главный офис) — 1971
    Соединения с двухсторонними шпильками — тип HQ
    47 [DIN]
    DIN 2510-4 (HR) — 1971
    Соединения с двухсторонними шпильками — тип HR
    48 [DIN]
    DIN 2510-4 (HS) — 1971
    Соединения с двухсторонними шпильками — тип HS
    49 [JIS]
    JIS B 1173 — 2010
    Шпильки
    Поставщики(2)
    50 [JIS]
    JIS B 1173 — 1995
    Двойные шпильки
    Поставщики(2)
    51 [JIS]
    JIS B 1220 — 2010
    анкерных болтов с накатанной резьбой для конструкций
    52 [JIS]
    JIS A 5542 (A3) — 2003
    Болты талрепа для строительства из прокатной стали — двухсторонняя шпилька
    53 [UNI]
    UNI 5909 — 1993
    Двусторонние шпильки, bm=1d
    54 [UNI]
    UNI 5911 — 1993
    Шпильки со средним концом (b1=1,5d) — Метрическая крупная резьба ISO — Класс продукта A
    55 [UNI]
    UNI 5909 — 1966
    Двусторонние шпильки, bm=1d
    56 [UNI]
    UNI 5911 — 1966
    Шпильки со средним концом — ISO с крупной метрической резьбой — класс продукта A
    57 [УНИ]
    УНИ 5914
    Длинные металлические торцевые шпильки с крупной метрической резьбой ISO
    58 [NF]
    NF E 25-135 — 1986
    Шпильки — изделия A и B b1=1,5d
    59 [NF]
    NF E 25-135 — 1986
    Шпильки — продукт A и B (b1=1d, 1,25d ≤ 2d)
    60 [БС]
    БС 2693-1 — 1956
    Резьбовые шпильки — резьба UNC [Таблица 4]
    61 [БС]
    БС 2693-1 — 1956
    Резьбовые шпильки — B. S.F. Резьба [Таблица 5]
    62 [БС]
    БС 2693-1 — 1956
    Резьбовые шпильки с резьбой B.S.W. [Таблица 6]
    63 [БС]
    БС 2693-1 — 1956
    Резьбовые шпильки — B.A. Резьба [Таблица 7]
    64 [БС]
    БС 2693-1 — 1956
    Резьбовые шпильки — резьба UNF [Таблица 3]
    65 [ЦНС]
    ЦНС 4606 — 1983
    Двусторонние шпильки
    66 [ЦНС]
    ЦНС 4607 — 1983
    Двусторонние шпильки для Т-образных гаек
    67 [ЦНС]
    ЦНС 4609 — 1983
    Двусторонние шпильки
    68 [ЦНС]
    ЦНС 4603 — 1978
    Двусторонние шпильки
    69 [ЦНС]
    ЦНС 4604 — 1978
    Двусторонние шпильки
    70 [ЦНС]
    ЦНС 4605 — 1978
    Двусторонние шпильки
    71 [ГОСТ]
    ГОСТ 28919 — 1991
    Фланцевые соединения устьевого оборудования — шпилька — модификация 1
    72 [АСМЕ]
    АСМЭ Б 18. 31.1М — 2008 (Р2016)
    Метрические шпильки зажимного типа [Таблица 2] (ASTM F568, F738M, F468M)
    Поставщики(2)
    73 [ASME]
    ASME B 18.31.1M — 2008 (R2016)
    Метрические резьбовые шпильки (зацепление 1,50) [Таблица 3] (ASTM F568, F738M, F468M)
    74 [ASME]
    ASME B 18.31.2 — 2014
    Размеры шпилек зажимного типа (A193 / A320 / A437 / A453 / A540 / A1014) (дюймовая серия) [Таблица 2]
    75 [ASME]
    ASME B 18.31.2 — 2014
    Размеры для резьбовых шпилек (зацепление 1,5d) (дюймовая серия) (A193/A320/A437/A453/A540/A1014)[Таблица 3]
    76 [ASME]
    ASME B 18. 31.2 — 2008
    Зажимные шпильки
    77 [ASME]
    ASME B 18.31.2 — 2008
    двухсторонние шпильки (ASTM A354 / A449/ F593 / SAE J429)

    Шпильки из нержавеющей стали 304, Шпильки из нержавеющей стали 304, производители, поставщики и экспортеры

    Шпильки из нержавеющей стали

    304, шпильки из нержавеющей стали 304, шпильки из нержавеющей стали S30400, шпильки из нержавеющей стали 304, ASTM F593 шпильки из нержавеющей стали 304, шпилька с полной резьбой из нержавеющей стали 304, шпильки с двухсторонней резьбой из нержавеющей стали 304, экспортер шпилек из нержавеющей стали 304, промышленная нержавеющая сталь 304 Поставщики шпилек в Мумбаи, Индия.

    Leoscor Alloys является известным поставщиком, производителем и экспортером шпилек из нержавеющей стали 304 в Мумбаи, Индия. Шпилька, также известная как резьбовой стержень, представляет собой сравнительно длинный стержень с резьбой на обоих концах; резьба, возможно, может проходить по всей длине стержня. Эти шпильки SS SUS 304 предназначены для использования при растяжении. Эти шпильки могут иметь на одном конце прорезь для привода, чтобы облегчить установку шпильки. Тем временем ASME SA193 304 Шпильки из нержавеющей стали в виде стержня часто называют цельнорезьбовыми.

    Шпилька

    SS 1.4301, шпильки из нержавеющей стали, шпильки UNS S30400, дилер резьбовых стержней из нержавеющей стали 304, шпильки из нержавеющей стали 304 с половинной резьбой, дистрибьютор шпилек из нержавеющей стали 304, металлические шпильки из нержавеющей стали 304, производитель шпилек SS 304 в Индии.

    Мы специализируемся на шпильке из нержавеющей стали 304 Экспорт в Турцию, Египет, Сингапур, Малайзию, Индонезию, Иорданию, Южную Африку, Оман, Катар, Италию.

    Спецификация шпильки из нержавеющей стали 304:
    Технические характеристики : АСТМ А/СА 193/194/Ф593
    Размеры : ASTM, DIN, BS, GB, IS и все международные стандарты
    Длина : от 3 мм до 200 мм
    Размер шпильки : М3 — М56 | от 3/6″ до 2″ | Пользовательские размеры
    Тип : Шпильки из нержавеющей стали 304



    ASTM A194 Шпилька из нержавеющей стали 304

    Шпильки из нержавеющей стали 304

    ASTM A193
    химический состав стержня нержавеющей стали
    СТАНДАРТ УНС WERKSTOFF №. АФНОР ЕН JIS БС ГОСТ
    нерж. сталь 304 С30400 1.4301 Z7CN18-09 Х5CrNi18-10 СУС 304 304S31 08Х18Н10


    УНС С30400

    Марка С Никель Си Н С Мн Р Кр Пн
    Нержавеющая сталь 304 мин. 8,0 18,0
    макс. 0,08 10,5 0,75 0,10 0,030 2,0 0,045 20,0


    Нержавеющая сталь WERKSTOFF NR.
    1.4301 Механические свойства шпильки

    Марка Прочность на растяжение (МПа) мин. Удлинение (% на 50 мм) мин. Предел текучести 0,2% Доказательство (МПа) мин. Твердость
    Роквелл B (HR B) макс. Бринелля (HB) макс.
    нерж. сталь 304 515 40 205 92 201


    Прайс-лист на шпильки из нержавеющей стали 304

    Цена на шпильки из нержавеющей стали ASTM A193 304: 300-800 долларов США за тонну (цена FOB)

    Цена шпильки из нержавеющей стали ASME SA194 304: 300-800 долларов США за тонну (цена FOB) Самый большой запас шпильки из нержавеющей стали 304 . Шпильки из нержавеющей стали 304, Болты из нержавеющей стали 304, Поставщики шпилек из нержавеющей стали 304, Экспортер шпилек из нержавеющей стали ASTM A194 304, Шпилька с полной резьбой из нержавеющей стали 304, Дилер шпилек из нержавеющей стали 304, Поставщики шпилек из нержавеющей стали 304 в Мумбаи, Индия, Шпильки 304, Нержавеющая сталь Шпилька, шпилька из нержавеющей стали, нержавеющая сталь 304 Резьбовой стержень, нержавеющая сталь UNS S30400 Держатель шпильки, нержавеющая сталь Шпилька BS 304S31, двухсторонняя шпилька из нержавеющей стали 304 Распределители, шпилька из нержавеющей стали DIN 1.4301, шпилька из нержавеющей стали 304 с половинной резьбой, ASME SA194 Поставщики шпилек из нержавеющей стали 304, шпильки UNS S30400, шпильки с наружной резьбой SUS 304, шпильки EN X5CrNi18-10, шпильки из нержавеющей стали 1.4301, промышленные шпильки из нержавеющей стали 304 в Италии. Мы являемся самым надежным производителем, поставщиком и экспортером шпилек из нержавеющей стали в Индии. , Шпильки SS 304 доступны в различных размерах и спецификациях в ИНДИИ.


    ASTM A193 304 Применение шпилек из нержавеющей стали Промышленность

    Газоперерабатывающая промышленность

    Нефтехимическая промышленность

    Power General Industries

    Промышленность пищевой промышленности

    Химическая промышленность

    Oil & Gas Industries

    Fertilizers Industries

    Sugar Industries

    Nickel 201 Bolt , DIN 2.4068 Шпилька Производитель, поставщики

    Никель 201 Шпилька

    Никель 201 Резьбовая шпилька, Никель 201 Шпилька с половинной резьбой, Никель UNS N02201 Двусторонняя шпилька, Никель 201 Двусторонняя шпилька, Никель 201 Резьбовые шпильки 201 Рулевая тяга, WERKSTOFF NR. 2.4068 Болт с шестигранной головкой, никель EN LC-Ni 99 Шпильки с половинной резьбой, Поставщики никелевых шпилек ГОСТ НП-2 в Индии.

    Ranfit Metal & Alloys является производителем, продавцом, продавцом, поставщиком и экспортером никелевых шпилек 201 , которые изготовлены из чистого никеля с небольшим снижением углеродной маркировки и делают никель 201 Lag Bot устойчивым к осаждению карбида. Наши метчики ASME SB 166 Nickel 201 представляют собой аппаратные устройства, которые механически крепятся или зажимаются постоянно или временно. Мы также обеспечиваем пассивацию никелевого стержня 201 с резьбой, качественное покрытие и дальнейшую обработку в соответствии с требованиями клиента. Длина стяжки из никеля 201, измеренная параллельно оси, представляет собой расстояние от первой нити до первой нити. Многие из наших промышленных проектов, для которых мы поставляем болты с шестигранной головкой Nickel 200, имеют множество различных марок ASTM. Термическая обработка этих болтов с буртиком из никеля 201, обычно называемая мертвым мягким отжигом, используется только в специализированных приложениях, таких как разрывные диафрагмы, из-за низких механических свойств и получаемой крупнозернистой структуры.

    Сухой водород и диссоциированный аммиак предпочтительнее использовать для нашего машинного болта из никеля 201, но менее дорогие атмосферы, такие как частично сгоревший природный газ, также обеспечат достаточную яркость. Никель 201 является низкоуглеродистой версией никеля 200. Он предпочтительнее никеля 200 для применений, связанных с воздействием температур выше 600°F. Обладая низкой базовой твердостью и меньшей скоростью упрочнения, он особенно подходит для холодной штамповки.

    ASME SB 166 SS Резьбовой стержень, никель 201 Шестигранные шпильки, никель 201 Резьбовые шпильки, никель 201 UNS N02201 Шпильки, никель 201 Двусторонняя шпилька, никель 201 Соединительная тяга, никель 201 Резьбовой стержень, никель 201 UNS N02201 Анкер, никель 201 шпилька, никель 201 шпилька, никель 201 шпилька с метрической резьбой, INOX 2.4068 шпильки с плоской головкой, никель 201 натяжной болт, никель 201 плечевой болт Поставщик и экспортер в Индии.


    Никель 201 Шпильки Спецификация

    Марка Никель 201 (UNS N02201)
    Спецификации ASTM/ASME АСТМ Б 166 / АСМЭ СБ 166
    Никель 201 Шпилька Размер болта от M02 до M33, нестандартные размеры
    Никель 201 Шпильки Длина от 3 мм до 201 мм | Пользовательские размеры
    Никель 201 Шпилька UNF, BSW, BSF, МЕТРИЧЕСКАЯ, UNC или при необходимости
    Стандарт шпилек DIN 525, DIN 835, DIN 938, DIN 939, DIN 940, DIN 949-1, DIN 949-2, DIN 975, DIN 976, DIN 2509, BS 2693, BS 3692, BS 4439, 1862, 13218, АНСИ/АСМЭ Б18. 31.2, АНСИ/АСМЭ Б16.5
    Форма никеля 201 Шпильки Шестигранная, резьбовая, квадратная, круглая в соответствии с калибром и т. д.
    Сырье Источник JSPL, Mukund Steel, Tata Steel, Dhamm Steel, Usha Martin и т. д.
    Никель 201 Резьба Конфигурация ASME B1.1 2A/3A – 2B/3B дюймовая унифицированная резьба и B1.13M 6h-6G метрическая крупная резьба
    Сертификация Двойная сертификация в соответствии с кодами ASTM и ASME
    Популярные типы шпилек Шпильки, шпильки с полной резьбой, шпильки с резьбой, двухсторонние шпильки, шпильки с уменьшенным хвостовиком, уменьшенный хвостовик, шпильки с фланцем, болты с фланцем, приварные шпильки
    Никель 201 Резьба Если не указано иное, резьба должна быть накатана или нарезана и нарезана резьба по горизонтали или вертикали
    Сертификат испытаний шпилек в соответствии с EN 10204 / 3. 1 Сертификат испытаний производителя
    Дополнительные сертификаты Сертифицировано PED 97/23/EC, сертифицировано Merkblatt AD 2010 W2
    Производственный процесс M24-M100: горячая штамповка, M2-M24: холодная штамповка, для обработки соединительных элементов на заказ и с ЧПУ
    Головка шпилек Шестилепестковый, Phillips, Phillips/Slot, Slot и т. д.
    Упаковка шпилек ОПТОВЫМИ: кантон, поддон, небольшие коробки/коробка/поддон или запрос клиента
    Поверхностное покрытие Шпильки с тефлоновым покрытием
    Фосфатное покрытие
    Тефлоновое покрытие
    Цинковое покрытие
    Горячее цинкование погружением
    Кадмиевое покрытие
    Ксилоновое покрытие
    Шпильки отделочные Покрытия и отделки: однотонные, пассивированные, блестящее цинкование (BZP), горячее цинкование погружением (HDG), Sherardized, некоторые специальные покрытия, такие как геометрия DACROMET и механически нанесенное покрытие, Dacroment, никелирование, анодирование, цинк-никель с покрытием
    Цинк (синий, черный, желтый, белый), черный оксид,


    Никель 201 Шпилька Эквивалентные марки

    СТАНДАРТ WERKSTOFF №. УНС JIS БС ГОСТ АФНОР ЕН
    Никель 201 2.4068 Н02201 СЗ 2201 нет данных 12 НП-2 LC-Ni 99


    Химический состав никеля 201 Шпилька

    Марка С Мн Си С Медь Fe Никель
    Никель 201 0,02 макс. 0,35 макс. 0,35 макс. 0,01 макс. 0,25 макс. 0,40 макс. 99,0 мин


    Механические свойства никеля 201 Шпилька

    Элемент Плотность Точка плавления Прочность на растяжение Предел текучести (смещение 0,2 %) Удлинение
    Никель 201 8.9г/см3 1446 °С (2635 °F) фунтов на квадратный дюйм – 67000, МПа – 462 Psi – 21500, МПа – 148 45 %


    Типы никеля 201 Bolt

    Никель 201 Полностью резьбовые болты

    Nickel 201 Bolst1209

    Nickel 201 Tap End Stud Bolts

    Nickel 201 Double End Stud Bolt

    Nickel 201 Tie Bar

    Nickel 201 Wheel Lug Stud Bolt

    Nickel 201 Reduced Shank

    Приварные шпильки из никеля 201


    Болты из никеля 201 Формы и наличие

    Продукция Размер
    Никель 201 Шпильки с полной резьбой Никель 201 Резьбовые шпильки от M02 до M33, нестандартные размеры
    Никель 201 Двухсторонние шпильки Никель 201 Шпильки с уменьшенным хвостовиком
    Никель 201 Уменьшенный хвостовик Никель 201 Фланцевые шпильки
    Никель 201 Фланцевые болты Никель 201 Приварные шпильки
    Никель 201 Резьбовые шпильки Никель 201 Резьбовые шпильки
    Никель 201 Шпилька с непрерывной резьбой Никель 201 Шпилька с частичной резьбой
    Никель 201 Шпилька с уменьшенным хвостовиком Никель 201 Тяжелые шпильки с внутренним шестигранником


    Шпилька по стандартам ANSI и/или ASME (дюймовая серия)

    Описание Стандартный Система измерения
    Шпильки с непрерывной резьбой АНСИ/АСМЭ Б18. 31.2 Дюймовая серия
    Шпильки со скошенным концом для крепления фланцев АНСИ/АСМЭ Б16.5 Дюймовая серия
    Приварные шпильки / Приварные шпильки ДИН 525 Метрическая
    Двусторонние шпильки / Двусторонние шпильки ДИН 835 Метрическая
    Двусторонние шпильки с резьбой Длина зацепления равна 1 x диаметру ДИН 938 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 1,25 x диаметр ДИН 939 Метрика
    Двусторонние шпильки с длиной резьбового зацепления, равной 2,5 x диаметра ДИН 940 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 2D ДИН 949-1 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 2,5D ДИН 949-2 Метрическая
    болты с простым концом / резьбовые стержни ДИН 975 Дюймовая серия
    болты с простым концом / резьбовые стержни ДИН 976 Метрическая
    Двусторонние шпильки / шпильки ДИН 2509 Метрическая
    двойных болта стержня конца с уменьшенным хвостовиком DIN 2510 L, DIN 2510 Z, DIN 2510 K, DIN 2510 ZU/KU, DIN 2510 GP, DIN 2510 GQ, DIN 2510 GR, DIN 2510 GS, DIN 2510 HP Метрическая
    Шпильки / шпильки БС 2693 Дюймовая серия
    Шпильки БС 3692 Метрическая
    Двусторонние шпильки с длиной зацепления с резьбой, равной 1,5 x диаметру БС 4439 Метрическая
    Шпильки ИС 1862 Метрика
    Зажимные шпильки ИС 13218 Метрическая


    Класс прочности

    Для болтов и винтов А2-70, А2-80, А4-70, А4-80, Ф593К, Ф593Д, Ф593Г, Ф593Х
    Для гаек А2-70, А2-80, А4-70, А4-80, Ф594К, Ф594Д, Ф594Г, Ф594Х, А2-035, А4-040
    Для ШКС Ф837Б, Ф837К, Ф837Е, Ф837
    Для резьбовых стержней A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H, B8, B8M CL1 и CL2


    Никель 201 Таблица размеров шпилек

    Фланцы класса 150 ASME B16. 5 (размеры шпилек) Длина шпилек
    NPS Внешний диаметр фланца Диаметр окружности болта Диаметр отверстий под болты Количество болтов Диаметр болтов Выступ
    0,06 дюйма
    Кольцевое соединение
    1/2 3 1/2 2 3/8 5/8 4 1/2 2 1/4
    3/4 3 7/8 2 3/4 5/8 4 1/2 2 1/2
    1 4 1/4 3 1/8 5/8 4 1/2 2 1/2 3
    1 1/4 4 5/8 3 1/2 5/8 4 1/2 2 3/4 3 1/4
    1 1/2 5 3 7/8 5/8 4 1/2 2 3/4 3 1/4
    2 6 4 3/4 3/4 4 5/8 3 1/4 3 3/4
    2 1/2 7 5 1/2 3/4 4 5/8 3 1/2 4
    3 7 1/2 6 3/4 4 5/8 3 1/2 4
    3 1/2 8 1/2 7 3/4 8 5/8 3 1/2 4
    4 9 7 1/2 3/4 8 5/8 3 1/2 4
    5 10 8 1/2 7/8 8 3/4 3 3/4 4 1/4
    6 11 9 1/2 7/8 8 3/4 4 4 1/2
    8 13 1/2 11 3/4 7/8 8 3/4 4 1/4 4 3/4
    10 16 14 3/4 1 12 7/8 4 1/2 5
    12 19 17 1 12 7/8 4 3/4 5 1/4
    14 21 18 3/4 1 1/8 12 1 5 1/4 5 3/4
    16 23 1/2 21 1/4 1 1/8 16 1 5 1/4 5 3/4
    18 25 22 3/4 1 1/4 16 1 1/8 5 3/4 6 1/4
    20 27 1/2 25 1 1/4 20 1 1/8 6 1/4 6 3/4
    24 32 29 1/2 1 1/4 20 1 1/4 6 3/4 7 1/4
    Фланцы класса 300 ASME B16. 5 Длина шпилек
    NPS Внешний диаметр фланца Диаметр окружности болта Диаметр отверстий под болты Количество болтов Диаметр болтов Выступ
    0,06 дюйма
    Кольцевое соединение
    1/2 3 3/4 2 5/8 5/8 4 1/2 2 1/2 3
    3/4 4 5/8 3 1/4 3/4 4 5/8 3 3 1/2
    1 4 7/8 3 1/2 3/4 4 5/8 3 3 1/2
    1 1/4 5 1/4 3 7/8 3/4 4 5/8 3 1/4 3 3/4
    1 1/2 6 1/8 4 1/2 7/8 4 3/4 3 1/2 4
    2 6 1/2 5 3/4 8 5/8 3 1/2 4
    2 1/2 7 1/2 5 7/8 7/8 8 3/4 4 4 1/2
    3 8 1/4 6 5/8 7/8 8 3/4 4 1/4 4 3/4
    3 1/2 9 7 1/4 7/8 8 3/4 4 1/4 5
    4 10 7 7/8 7/8 8 3/4 4 1/2 5
    5 11 9 1/4 7/8 8 3/4 4 3/4 5 1/4
    6 12 1/2 10 5/8 7/8 12 3/4 4 3/4 5 1/2
    8 15 13 1 12 7/8 5 1/2 6
    10 17 1/2 15 1/4 1 1/8 16 1 6 1/4 6 3/4
    12 20 1/2 17 3/4 1 1/4 16 1 1/8 6 3/4 7 1/4
    14 23 20 1/4 1 1/4 20 1 1/8 7 7 1/2
    16 25 1/2 22 1/2 1 3/8 20 1 1/4 7 1/2 8
    18 28 24 3/4 1 3/8 24 1 1/4 7 3/4 8 1/4
    20 30 1/2 27 1 3/8 24 1 1/4 8 8 3/4
    24 36 32 1 5/8 24 1 1/2 9 10


    Никель 201 Вес двухсторонних шпилек

    Метрические шпильки Вес болтов
    ДЛИНА ШПИЛЬКИ (в мм) М10 М12 М14 М16 М20 М22 М24 М30 М36 М39
    60 5,6 8,1 12 15,6
    70 6,1 8,9 13 16,9
    80 6,6 9,6 14 18,2 32,5
    90 7,1 10,3 15 19,6 34,5 45,5
    100 7,6 11 16 21 36,7 47,2 54,2
    110 8,1 11,7 17 22,2 38,7 48,3 58,2
    150 10,1 14,9 20,8 27,5 46,9 58,5 69,2 121 192 237
    160 10,6 15,6 21,8 29,1 49 61 72,2 126 199 245
    170 16,4 22,8 30,4 51,1 63,5 75,2 130 206 253
    201 34,5 56,2 71 84 144 226 278
    210 35,8 58,5 73,5 88,4 149 233 286
    230 38,5 62,6 78,6 94,4 159 247 302
    240 39,8 64,7 81,2 97,4 164 253 310
    250 41,1 66,8 83,7 100,4 172 260 319
    260 68,8 86,3 103,4 177 267 327
    270 70,9 88,8 106,4 182 274 335
    280 73 91,4 109,4 187 281 343
    290 75 93,9 112,4 192 291 360
    300 77,1 96,5 115,4 196 298 368
    320 101,6 121,3 206 312 380
    360 133,3 224 340 411
    380 234 353 428
    400 243 367 444
    420 252 381 460
    460 271 408 493
    480 281 422 509
    500 290 436 526
    Таблица британских весов
    ДЛИНА ШПИЛЬКИ (в мм) М10 М12 М14 М16 М20 М22 М24 М30 М36 М39
    60 5,6 8,1 12 15,6
    70 6,1 8,9 13 16,9
    80 6,6 9,6 14 18,2 32,5
    90 7,1 10,3 15 19,6 34,5 45,5
    100 7,6 11 16 21 36,7 47,2 54,2
    110 8,1 11,7 17 22,2 38,7 48,3 58,2
    150 10,1 14,9 20,8 27,5 46,9 58,5 69,2 121 192 237
    160 10,6 15,6 21,8 29,1 49 61 72,2 126 199 245
    170 16,4 22,8 30,4 51,1 63,5 75,2 130 206 253
    201 34,5 56,2 71 84 144 226 278
    210 35,8 58,5 73,5 88,4 149 233 286
    230 38,5 62,6 78,6 94,4 159 247 302
    240 39,8 64,7 81,2 97,4 164 253 310
    250 41,1 66,8 83,7 100,4 172 260 319
    260 68,8 86,3 103,4 177 267 327
    270 70,9 88,8 106,4 182 274 335
    280 73 91,4 109,4 187 281 343
    290 75 93,9 112,4 192 291 360
    300 77,1 96,5 115,4 196 298 368
    320 101,6 121,3 206 312 380
    360 133,3 224 340 411
    380 234 353 428
    400 243 367 444
    420 252 381 460
    460 271 408 493
    480 281 422 509
    500 290 436 526



    Никель 201 Таблица моментов затяжки шпильки

    Фланец
    Размер
    B16. 5 Класс 150 RF/ Кольцевые прокладки B16.5 Класс 150 FF/ Полнолицевые прокладки
    Крутящий момент/круг (ft-lbs) Последовательность затяжки шпилек Крутящий момент / Круг (ft-lbs) Последовательность затяжки шпилек
    1-й 2-й Окончательный Чертеж/№. Размер болта 1-й 2-й Окончательный Чертеж*/№ Размер болта
    1/2″ 10 20 30 4 болта 1/2″ 20 40 60 4 болта 1/2″
    3/4″ 13 27 40 4 болта 1/2″ 20 40 60 4 болта 1/2″
    1″ 15 30 50 4 болта 1/2″ 20 40 60 4 болта 1/2″
    1-1/4″ 20 40 60 4 болта 1/2″ 20 40 60 4 болта 1/2″
    1-1/2″ 20 40 60 4 болта 1/2″ 20 40 60 4 болта 1/2″
    2″ 40 80 120 4 болта 5/8″ 40 80 120 4 болта 5/8″
    2-1/2″ 40 80 120 4 болта 5/8″ 40 80 120 4 болта 5/8″
    3″ 40 80 120 4 болта 5/8″ 40 80 120 4 болта 5/8″
    3-1/2″ 40 80 120 8 болтов 5/8″ 40 80 120 8 болтов 5/8″
    4″ 40 80 120 8 болтов 5/8″ 40 80 120 8 болтов 5/8″
    5″ 60 120 201 8 болтов 3/4″ 60 120 201 8 болтов 3/4″
    6″ 60 120 201 8 болтов 3/4″ 60 120 201 8 болтов 3/4″
    8″ 60 120 201 8 болтов 3/4″ 60 120 201 8 болтов 3/4″
    10″ 95 190 320 12 болтов 7/8″ 95 190 320 12 болтов 7/8″
    12″ 95 190 320 12 болтов 7/8″ 95 190 320 12 болтов 7/8″
    14″ 147 294 490 12 болтов 1″ 147 294 490 12 болтов 1″
    16″ 147 294 490 16 болтов 1″ 147 294 490 16 болтов 1″
    18″ 213 426 710 16 болтов 1-1/8″ 213 426 710 16 болтов 1-1/8″
    20″ 213 426 710 20 болтов 1-1/8″ 213 426 710 20 болтов 1-1/8″
    24″ 300 625 1000 20 болтов 1-1/4″ 300 625 1000 20 болтов 1-1/4″


    Никель 201 Шпильки Размер

    Диаметр Диаметр в мм Диаметр в дюймах Размеры гаек
    M12 12 0,4724 19
    М10 10 0,3937 17
    М14 14 0,5512 22
    М18 18 0,7087 27
    М16 16 0,6299 24
    М20 20 0,7874 30
    М24 24 0,9449 36
    M22 22 0,8661 32
    М27 27 1,063 41
    М33 33 1. 2992 50
    М30 30 1.1811 46
    М36 36 1.4173 55
    М42 42 1,6535 65
    М39 39 1,5354 60
    М45 45 1.7717 70
    М52 52 2.0472 80
    М48 48 1,8898 75
    М56 56 2. 2047 85
    М64 64 2,5197 95
    М60 60 2.3622 90
    М68 68 2,6772 100
    М76 76 2,9921 110
    М72 72 2,8346 105
    М80 80 3.1496 115
    М90 90 3,5433 130
    М85 85 3. 3464 120
    М100 100 3,937 145
    М160 160 6.2992 230
    М125 125 4.9212 180
    М110 110 4.3307 155
    М140 140 5.5118 201


    Другие типы никеля 201 Шпильки

    стержня конца никеля УНС Н02201 одиночные
    Никель 201 Резьбовой стержень Никель 201 Шпильки
    Никель 201 Стяжка Никель 201 BS NA 12 Шпильки
    ASTM B164 Никель 201 Двусторонняя шпилька Никель WNR. 2.4068 Резьбовые шпильки
    Никель 201 BS NA 12 шпилек ASME SB164 Никелевые шпильки с резьбой
    Никель 201 Двусторонняя шпилька Никель JIS NW 2201 Двусторонняя шпилька
    Никель 201 Сталь с шестигранной головкой UNS N02201 Шпильки
    Никель 201 Двусторонняя шпилька UNS N02201 Никель 201 Шестигранные шпильки
    Резьбовая шпилька, никель 201 Никель 201 Резьбовой стержень
    INOX 2.4068 Резьбовая шпилька Никель 201 Двухсторонний шпилька класса А
    ASTM B164 Никель 201 Шпильки MS Никель 201 Шпилька с метрической резьбой
    INOX 2. 4068 Резьбовая шпилька Никель 201 Болты с половинной резьбой
    ASTM B164 Никель 201 Шестигранные шпильки Никель 201 Фланцевые шпильки
    Никель EN LC-Ni 99 Шпильки Никель 201 Болты с шестигранной головкой
    INOX 2.4068 Шпильки экспортного качества Никель EN LC-Ni 99 Тяжелые шпильки
    Никель 201 Тяжелые шпильки Шпильки из аустенитного никеля 201
    ASME B18.2.1 Никель 201 Болты с половинной резьбой Никель 201 UNS N02201 Шпильки
    болты Никель 201 ГОСТ НП-2 Болты с шестигранной головкой
    ЗНР. 2.4068 Резьбовые шпильки Никель 201 Болт регулировки натяжения

    Фелер 404

    Фелер 404 изображение/svg+xml

    Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

    Sprache

    Верунг

    Preise

    нетто

    брутто

    нетто

    брутто

    Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

    Каталог Ви кауфт человек Хильфе

    или zurück zu: Дом

    Abonnieren Sie jetzt

    В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
    Hier können Sie sich auch von der Liste abmelden.

    * Pflichtfeld

    AnmeldenAuf Mitteilungsblatt verzichten

    Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Орден бюллетеней TME

    *

    1. Трансфер Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
    2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
    3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
    4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
    5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
    6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
    Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
    7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
    8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

    больше Венигер

    TME-Newsletter abonnieren

    Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

    AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

    Daten werden verarbeitet

    Die Operation wurde erfolgreich durchgeführt.

    Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

    Войти

    Пароль

    Логин и пароль заранее.

    Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

    Пароль недействителен?

    Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

    Хром Скачать фон Датей

    Fire Fox Скачать фон Датей

    Опера Скачать фон Датей

    Интернет-проводник Скачать фон Датей

    Выберите почтовый ящик

    Diese Webseite Nutzt Cookie-Dateien. Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.

    ASTM B166 Шпильки Incoloy 800/800H/800HT, двухсторонняя шпилька из сплава 800H, шпильки UNS N08800 Производитель и поставщик

    WERKSTOFF №. 1.4876 Кованые шпильки Incoloy, Инколой 800 Резьбовые болты с резьбой Incoloy 800H Болты с половинной резьбой, Incoloy UNS N08800 Двухсторонняя шпилька, Incoloy UNS N08810 Стяжка, Incoloy 800H/800HT Шпилька с метрической резьбой, Incoloy 800H Шпильки с плоской головкой, Incoloy 800HT Draw Bolt, Производитель плечевых болтов Incoloy 800 в Индии.

    Neelkamal Alloys LLP является известным производителем и поставщиком шпилек Incoloy Alloy 800 / 800H / 800HT , который имеет лучшую коррозионную стойкость и повышенную эффективность ползучести.

    Incoloy Alloy UNS N08800 Шпильки пересчитываются с помощью клиентов в некоторых сферах промышленности, которые варьируются от основных отраслей, таких как текстильная, молочная, машиностроительная, сахарная, бумажная, до таких, как нефть и газ, Химия и удобрения, нефтехимическая, ядерная и энергетическая промышленность. Материал с пониженным содержанием никеля восстанавливает стойкость к воздействию серы при чрезмерных температурах.

    Обладает великолепной стойкостью к окислению при температуре около 1904 градусов по Фаренгейту при спорадическом воздействии и 2102 градуса по Фаренгейту при постоянном воздействии. Incoloy Alloy UNS N08810 Шпильки представляет собой аустенитный теплостойкий металл благодаря стойкости к окислению до 1900 градусов по Фаренгейту ниже хронических температурных форм.

    Резьбовые шпильки Incoloy 800, шпильки Incoloy 800H/800HT с половинной резьбой, двухсторонняя шпилька Incoloy UNS N08800, двухсторонняя шпилька Incoloy 800HT, резьбовые шпильки Incoloy 800H, ASTM B166 Шпильки Incoloy 800 MS, INOX 1.4858/1.4859Шпилька, поставщик шпилек Incoloy 800H/800HT® с половинной резьбой в Мумбаи, Индия.

    Ссылки для быстрой секции

    • Что такое шпилька Incoloy 800/800H/800HT?
    • Спецификация шпильки Incoloy 800/800H/800HT
    • Типы болтов Incoloy 800/800H/800HT WasStud
    • ASTM B166 800/800H/800HT Incoloy эквивалентные ранги
    • болта стержня
    • ASTM B166 Incoloy 800/800H/800HT Прейскурант шпилек
    • химический состав
    • болта стержня 800/800Х/800ХТ Инколой
    • Механические свойства шпильки Incoloy 800/800H/800HT
    • Таблица размеров шпильки
    • Incoloy 800/800H/800HT
    • Размеры шпильки ASTM B166 Incoloy 800/800H/800HT
    • Вес шпильки
    • ASTM B166 Incoloy 800/800H/800HT
    • Шпилька Incoloy 800/800H/800HT Стандарт
    • Другие типы шпилек Incoloy класса прочности 800/800H/800HT на складе

    Он диагностирован по стойкости к окислению и хорошей прочности при постоянной температуре поставщика до 1093 градусов C. Сплав Incoloy UNS N08811 Шпильки — это наиболее широко используемые и гибкие стали, в которых они демонстрируют огромную коррозионную стойкость в широком диапазоне. агрессивных атмосфер.

    Сплав можно сваривать с недостатком следующего количества углеродистых осадков, при этом осаждение карбида хрома в качестве тепла используется на пути сварочной системы, что уменьшает детали хрома, соответственно резко снижая его антикоррозионную / окислительную эффективность. Incoloy Alloy WNR 1.4876 Шпильки по существу немагнитны, становятся магнитными до определенной степени при работе в холодном состоянии.

    Обычными бизнес-сегментами являются химическая промышленность, пищевая промышленность, нефтехимия, пивоварение, фармацевтика и другие. Incoloy Alloy WNR 1.4958 Шпильки чрезвычайно популярны на рынке из-за легкой текстуры, правильных размеров, прочности и высокой прочности на растяжение.

    Механические свойства, химический состав, стойкость к коррозии/окислению и свариваемость, наиболее широко и гибко используемые из всех сплавов, обеспечивают наилучшие общие характеристики при относительно низкой стоимости. Incoloy Alloy WNR 1.4959 Шпильки имеют повышенное содержание углерода, что делает сплав более подходящим для использования в условиях повышенных температур.

    Спецификация шпильки Incoloy 800/800H/800HT

    Марка Инколой 800/800H/800HT (UNS N08800/N08810/N08811)
    Спецификации ASTM/ASME АСТМ Б 166 / АСМЭ СБ 166
    Инколой 800/800H/800HT Размер шпильки от M02 до M33, нестандартные размеры
    Шпильки Incoloy 800/800H/800HT Длина от 3 мм до 200 мм
    Шпилька Incoloy 800/800H/800HT UNF, BSW, BSF, МЕТРИЧЕСКАЯ, UNC или при необходимости
    Стандарт шпилек DIN 525, DIN 835, DIN 938, DIN 939, DIN 940, DIN 949-1, DIN 949-2, DIN 975, DIN 976, DIN 2509, BS 2693, BS 3692, BS 4439, 1862, IS 13218, ANSI/ASME B18. 31.2, ANSI/ASME B16.5
    Форма шпилек Incoloy 800/800H/800HT Шестигранная, резьбовая, квадратная, круглая в соответствии с калибром и т. д.
    Сырье Источник JSPL, Mukund Steel, Tata Steel, Dhamm Steel, Usha Martin и т. д.
    Конфигурация резьбы Incoloy 800/800H/800HT ASME B1.1 2A/3A – дюймовая унифицированная резьба 2B/3B и крупная метрическая резьба B1.13M 6h-6G
    Сертификация Двойная сертификация в соответствии с кодами ASTM и ASME
    Популярные типы шпилек Шпильки, Шпильки с полной резьбой, Шпильки с резьбой, Двусторонние шпильки, Шпильки с уменьшенным хвостовиком, Уменьшенный хвостовик, Фланцевые шпильки, Фланцевые болты, Приварные шпильки
    Резьба Incoloy 800/800H/800HT Если не указано иное, резьба должна быть накатана или нарезана и нарезана резьба горизонтально или вертикально
    Сертификат испытаний шпилек в соответствии с EN 10204 / 3. 1 Сертификат испытаний производителя
    Дополнительные сертификаты ПЕД 923 июля 2000 г. Сертифицировано ЕС, Merkblatt AD 2000 Сертифицировано W2
    Производственный процесс M24-M100: горячая штамповка, M2-M24: холодная штамповка, для обработки соединительных элементов на заказ и с ЧПУ
    Головка шпилек Шестилепестковый, Phillips, Phillips/Slot, Slot и т. д.
    Упаковка шпилек ОПТОВЫМИ: кантон, поддон, небольшие коробки/коробка/поддон или запрос клиента
    Поверхностное покрытие Шпильки с тефлоновым покрытием
    Фосфатное покрытие
    Тефлоновое покрытие
    Цинковое покрытие
    Покрытие для горячего цинкования
    Кадмиевое покрытие
    Ксилоновое покрытие
    Шпильки отделочные Покрытия и отделки: однотонные, пассивированные, блестящее цинкование (BZP), горячее цинкование (HDG), Sherardized, некоторые специальные покрытия, такие как геометрия DACROMET и механическое покрытие, Dacroment, никелирование, анодирование, цинк-никель с покрытием
    Цинк (синий, черный, желтый, белый), черный оксид,

    Звоните +91-22-66362225 / +91-22-66662225 ИЛИ

    Напишите нам по адресу sales@neelkamalsteels.
    com для быстрого ответа

    УЗНАТЬ ЦЕНУ УЗНАТЬ ЦЕНУ

    Типы шпильки Incoloy 800/800H/800HT

    ASTM B166 Incoloy 800/800H/800HT двухсторонний болт стержня

    ASTM B166 Двусторонняя шпилька Incoloy 800, ASME SB166 Двусторонняя шпилька 800H, Incoloy Двусторонняя шпилька 800HT, Incoloy UNS N08800/N08810/N08811 Двусторонняя шпилька, Incoloy DIN. 1,4876/1,4858/1,4859Двусторонняя шпилька, инколой ГОСТ ЭИ670 Двусторонняя шпилька, инколой NA 15 (H/HT) Двусторонняя шпилька, инколой EN X10NiCrAlTi32-20 Двусторонняя шпилька, инколой NCF 800 Двусторонняя шпилька, инколой AFNOR Z8NC32-21 Двойная Болт торцевой шпильки

    ASTM B166 Incoloy 800/800H/800HT Полностью продетые нитку болты стержня

    ASTM B166 Шпильки с полной резьбой Incoloy 800, ASME SB166 Сварные шпильки 800H с полной резьбой, Incoloy 800HT Шпильки с полной резьбой, Incoloy UNS N08800/N08810/N08811 Шпильки с полной резьбой, Incoloy DIN. 1,4876/1,4858/1,4859Шпильки с полной резьбой, Incoloy ГОСТ ЭИ670 Шпильки с полной резьбой, Incoloy NA 15 (H/HT) Высокопрочные шпильки с полной резьбой, Incoloy EN X5NiCrAlTi31-20 Шпильки с полной резьбой, Incoloy NCF 800H Шпильки с полной резьбой, Incoloy AFNOR Z8NC33- 21 шпилька с полной резьбой

    ASTM B166 Incoloy 800/800H/800HT Болты стержня
    конца крана

    ASTM B166 Резьбовые шпильки Incoloy 800, ASME SB166 Сплав 800H Резьбовые болты, Incoloy 800HT Резьбовые шпильки, Incoloy UNS N08800/N08810/N08811 Резьбовые болты резьбового конца, Incoloy DIN. 1,4876/1,4858/1,4859Резьбовые болты, инколой ГОСТ ЭИ670 Резьбовые болты, инколой NA 15 (H/HT) Резьбовые болты, инколой EN X8NiCrAlTi32-21 Резьбовые болты, инколой NCF 800HT Резьбовые болты, инколой AFNOR Z8NC32-21 Метчик Болты торцевой шпильки

    ASTM B166 Incoloy 800/800H/800HT Болты с фланцем

    ASTM B166 Болты с фланцем Incoloy 800, ASME SB166 Сплав 800H Болты с фланцем, Incoloy 800HT Болты с фланцем, Incoloy UNS N08800/N08810/N08811 Болты с фланцем, Incoloy DIN. 1,4876/1,4858/1,4859Болты с фланцем, Incoloy ГОСТ ЭИ670 Резьбовые болты с фланцем, Incoloy NA 15 (H/HT)

    ASTM B166 Соединительная скоба Incoloy 800/800H/800HT

    Анколой ASTM B166 Incoloy 800, Анколой ASME SB166 Alloy 800H, Анколой 800HT, Incoloy UNS N08800/N08810/N08811 Шестигранный анкер, Incoloy DIN. 1,4876/1,4858/1,4859Стяжка, Инколой ГОСТ ЭИ670 Стяжка, Инколой NA 15 (H/HT) Стяжка, Инколой EN X8NiCrAlTi32-21 Стяжка, Инколой NCF 800/800H/800HT Стяжка, Инколой AFNOR Z8NC32-21/Z8NC33-21 Стяжка

    ASTM B166 Incoloy 800/800H/800HT Уменьшенный хвостовик

    ASTM B166 Инколой 800 с уменьшенным хвостовиком, ASME SB166 Сплав 800H с уменьшенным хвостовиком, Инколой 800HT Длинный уменьшенный хвостовик, Инколой UNS N08800/N08810/N08811 Уменьшенный хвостовик, Инколой DIN. 1.4876/1.4858/1.4859 Уменьшенный хвостовик, Инколой ГОСТ ЭИ670 Уменьшенный хвостовик, Инколой NA 15 (H/HT) Уменьшенный хвостовик, Инколой EN X10NiCrAlTi32-20 Уменьшенный хвостовик, Инколой NCF 800 Уменьшенный хвостовик, Инколой AFNOR Z8NC33-21 Уменьшенный хвостовик

    ASTM B166 Incoloy 800/800H/800HT шпилька эквивалентные классы

    СТАНДАРТ WERKSTOFF №. УНС JIS БС ГОСТ АФНОР ЕН ИЛИ
    Инколой 800 1.4876 N08800 НКФ 800 н/д 15 ЭИ670 З8НК32-21 X10NiCrAlTi32-20 Х42Т
    Инколой 800H 1,4958 / 1,4876 N08810 НКФ 800H NA 15(Н) ЭИ670 Z8NC33-21 X5NiCrAlTi31-20 Сх42Т
    Инколой 800HT 1. 4859 / 1.4876 N08811 НКФ 800НТ NA 15(HT) ЭИ670 X8NiCrAlTi32-21 Сх42Т

    ASTM B166 800/800H/800HT Прейскурант шпилек Incoloy

    Свяжитесь с нами или нажмите кнопку запроса предложения, чтобы получить наши конкурентоспособные цены на шпильки Incoloy 800/800H/800HT. ТОО Neelkamal Alloys поддерживает большой запас высококачественных шпилек ASTM B166 Incoloy 800/800H/800HT для продажи нашим клиентам по всему миру.

    запросить расценки запросить расценки

    Химический состав шпильки Инколой 800/800Х/800ХТ

    Класс С Мн Си С Медь Фе Никель Кр Ал Ти
    800 0,10 макс. 1,50 макс. 1,00 макс. 0,015 макс. 0,75 макс. 39,50 мин 30.00 – 35.00 19.00 – 23.00 0,15 – 0,60 0,15 – 0,60
    800Х 0,05 – 0,10 1,50 макс. 1,00 макс. 0,015 макс. 0,75 макс. 39,50 мин 30.00 – 35.00 19.00 – 23.00 0,15 – 0,60 0,15 – 0,60
    800HT 0,06 – 0,10 1,50 макс. 1,00 макс. 0,015 макс. 0,75 макс. 39,50 мин 30. 00 – 35.00 19.00 – 23.00 0,15 – 0,60ᴬ 0,15 – 0,60ᴬ

    Механические свойства шпильки Incoloy 800/800H/800HT

    Элемент Плотность Точка плавления Прочность на растяжение Предел текучести (смещение 0,2 %) Удлинение
    800 / 800H / 800HT 7,94 г/см3 1385°С (2525°F) Psi – 75 000, МПа – 520 Psi – 30 000, МПа – 205 30 %

    Размеры шпильки Incoloy 800/800H/800HT

    Диаметр Диаметр в мм Диаметр в дюймах Размеры гаек
    M12 12 0,4724 19
    М10 10 0,3937 17
    М14 14 0,5512 22
    М18 18 0,7087 27
    М16 16 0,6299 24
    М20 20 0,7874 30
    М24 24 0,9449 36
    M22 22 0,8661 32
    М27 27 1,063 41
    М33 33 1,2992 50
    М30 30 1. 1811 46
    М36 36 1.4173 55
    М42 42 1,6535 65
    М39 39 1,5354 60
    М45 45 1.7717 70
    М52 52 2.0472 80
    М48 48 1,8898 75
    М56 56 2. 2047 85
    М64 64 2,5197 95
    М60 60 2,3622 90
    М68 68 2,6772 100
    М76 76 2,9921 110
    М72 72 2,8346 105
    М80 80 3.1496 115
    М90 90 3,5433 130
    М85 85 3. 3464 120
    М100 100 3,937 145
    М160 160 6.2992 230
    М125 125 4.9212 180
    М110 110 4.3307 155
    М140 140 5.5118 200

    Incoloy 800/800H/800HT Таблица размеров шпильки

    Фланцы класса 150 ASME B16. 5 (размеры шпилек) Длина шпилек
    NPS Внешний диаметр фланца Диаметр окружности болта Диаметр отверстий под болты Количество болтов Диаметр болтов Выступ
    0,06 дюйма
    Кольцевое соединение
    1/2 3 1/2 2 3/8 5/8 4 1/2 2 1/4
    3/4 3 7/8 2 3/4 5/8 4 1/2 2 1/2
    1 4 1/4 3 1/8 5/8 4 1/2 2 1/2 3
    1 1/4 4 5/8 3 1/2 5/8 4 1/2 2 3/4 3 1/4
    1 1/2 5 3 7/8 5/8 4 1/2 2 3/4 3 1/4
    2 6 4 3/4 3/4 4 5/8 3 1/4 3 3/4
    2 1/2 7 5 1/2 3/4 4 5/8 3 1/2 4
    3 7 1/2 6 3/4 4 5/8 3 1/2 4
    3 1/2 8 1/2 7 3/4 8 5/8 3 1/2 4
    4 9 7 1/2 3/4 8 5/8 3 1/2 4
    5 10 8 1/2 7/8 8 3/4 3 3/4 4 1/4
    6 11 9 1/2 7/8 8 3/4 4 4 1/2
    8 13 1/2 11 3/4 7/8 8 3/4 4 1/4 4 3/4
    10 16 14 3/4 1 12 7/8 4 1/2 5
    12 19 17 1 12 7/8 4 3/4 5 1/4
    14 21 18 3/4 1 1/8 12 1 5 1/4 5 3/4
    16 23 1/2 21 1/4 1 1/8 16 1 5 1/4 5 3/4
    18 25 22 3/4 1 1/4 16 1 1/8 5 3/4 6 1/4
    20 27 1/2 25 1 1/4 20 1 1/8 6 1/4 6 3/4
    24 32 29 1/2 1 1/4 20 1 1/4 6 3/4 7 1/4
    Фланцы класса 300 ASME B16. 5 Длина шпилек
    NPS Внешний диаметр фланца Диаметр окружности болта Диаметр отверстий под болты Количество болтов Диаметр болтов Выступ
    0,06 дюйма
    Кольцевое соединение
    1/2 3 3/4 2 5/8 5/8 4 1/2 2 1/2 3
    3/4 4 5/8 3 1/4 3/4 4 5/8 3 3 1/2
    1 4 7/8 3 1/2 3/4 4 5/8 3 3 1/2
    1 1/4 5 1/4 3 7/8 3/4 4 5/8 3 1/4 3 3/4
    1 1/2 6 1/8 4 1/2 7/8 4 3/4 3 1/2 4
    2 6 1/2 5 3/4 8 5/8 3 1/2 4
    2 1/2 7 1/2 5 7/8 7/8 8 3/4 4 4 1/2
    3 8 1/4 6 5/8 7/8 8 3/4 4 1/4 4 3/4
    3 1/2 9 7 1/4 7/8 8 3/4 4 1/4 5
    4 10 7 7/8 7/8 8 3/4 4 1/2 5
    5 11 9 1/4 7/8 8 3/4 4 3/4 5 1/4
    6 12 1/2 10 5/8 7/8 12 3/4 4 3/4 5 1/2
    8 15 13 1 12 7/8 5 1/2 6
    10 17 1/2 15 1/4 1 1/8 16 1 6 1/4 6 3/4
    12 20 1/2 17 3/4 1 1/4 16 1 1/8 6 3/4 7 1/4
    14 23 20 1/4 1 1/4 20 1 1/8 7 7 1/2
    16 25 1/2 22 1/2 1 3/8 20 1 1/4 7 1/2 8
    18 28 24 3/4 1 3/8 24 1 1/4 7 3/4 8 1/4
    20 30 1/2 27 1 3/8 24 1 1/4 8 8 3/4
    24 36 32 1 5/8 24 1 1/2 9 10

    Incoloy 800/800H/800HT двухсторонний вес болтов стержня

    Метрические шпильки Болты Грузы
    ДЛИНА ШПИЛЬКИ (в мм) М10 М12 М14 М16 М20 М22 М24 М30 М36 М39
    60 5,6 8,1 12 15,6
    70 6,1 8,9 13 16,9
    80 6,6 9,6 14 18,2 32,5
    90 7,1 10,3 15 19,6 34,5 45,5
    100 7,6 11 16 21 36,7 47,2 54,2
    110 8,1 11,7 17 22,2 38,7 48,3 58,2
    150 10,1 14,9 20,8 27,5 46,9 58,5 69,2 121 192 237
    160 10,6 15,6 21,8 29,1 49 61 72,2 126 199 245
    170 16,4 22,8 30,4 51,1 63,5 75,2 130 206 253
    200 34,5 56,2 71 84 144 226 278
    210 35,8 58,5 73,5 88,4 149 233 286
    230 38,5 62,6 78,6 94,4 159 247 302
    240 39,8 64,7 81,2 97,4 164 253 310
    250 41,1 66,8 83,7 100,4 172 260 319
    260 68,8 86,3 103,4 177 267 327
    270 70,9 88,8 106,4 182 274 335
    280 73 91,4 109,4 187 281 343
    290 75 93,9 112,4 192 291 360
    300 77,1 96,5 115,4 196 298 368
    320 101,6 121,3 206 312 380
    360 133,3 224 340 411
    380 234 353 428
    400 243 367 444
    420 252 381 460
    460 271 408 493
    480 281 422 509
    500 290 436 526
    Имперская таблица веса
    ДЛИНА ШПИЛЬКИ (в мм) М10 М12 М14 М16 М20 М22 М24 М30 М36 М39
    60 5,6 8,1 12 15,6
    70 6,1 8,9 13 16,9
    80 6,6 9,6 14 18,2 32,5
    90 7,1 10,3 15 19,6 34,5 45,5
    100 7,6 11 16 21 36,7 47,2 54,2
    110 8,1 11,7 17 22,2 38,7 48,3 58,2
    150 10,1 14,9 20,8 27,5 46,9 58,5 69,2 121 192 237
    160 10,6 15,6 21,8 29,1 49 61 72,2 126 199 245
    170 16,4 22,8 30,4 51,1 63,5 75,2 130 206 253
    200 34,5 56,2 71 84 144 226 278
    210 35,8 58,5 73,5 88,4 149 233 286
    230 38,5 62,6 78,6 94,4 159 247 302
    240 39,8 64,7 81,2 97,4 164 253 310
    250 41,1 66,8 83,7 100,4 172 260 319
    260 68,8 86,3 103,4 177 267 327
    270 70,9 88,8 106,4 182 274 335
    280 73 91,4 109,4 187 281 343
    290 75 93,9 112,4 192 291 360
    300 77,1 96,5 115,4 196 298 368
    320 101,6 121,3 206 312 380
    360 133,3 224 340 411
    380 234 353 428
    400 243 367 444
    420 252 381 460
    460 271 408 493
    480 281 422 509
    500 290 436 526

    Шпилька по стандартам ANSI и/или ASME (дюймовая серия)

    Описание Стандартный Система измерения
    Шпильки с непрерывной резьбой АНСИ/АСМЭ Б18. 31.2 Дюймовая серия
    Шпильки со скошенным концом для крепления фланцев АНСИ/АСМЭ Б16.5 Дюймовая серия
    Приварные шпильки / Приварные шпильки ДИН 525 Метрическая
    двойных болтов стержня конца/двухсторонних стержней ДИН 835 Метрическая
    Двусторонние шпильки с резьбой Длина зацепления равна 1 x диаметру ДИН 938 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 1,25 x диаметр ДИН 939 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 2,5 x диаметра ДИН 940 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 2D ДИН 949-1 Метрическая
    Двусторонние шпильки с длиной резьбового зацепления, равной 2,5D ДИН 949-2 Метрическая
    болты с простым концом / резьбовые стержни ДИН 975 Дюймовая серия
    болты с простым концом / резьбовые стержни ДИН 976 Метрическая
    Двусторонние шпильки / шпильки ДИН 2509 Метрическая
    двойных болта стержня конца с уменьшенным хвостовиком DIN 2510 L, DIN 2510 Z, DIN 2510 K, DIN 2510 ZU/KU, DIN 2510 GP, DIN 2510 GQ, DIN 2510 GR, DIN 2510 GS, DIN 2510 HP Метрическая
    Шпильки / шпильки БС 2693 Дюймовая серия
    Шпильки БС 3692 Метрическая
    Двусторонние шпильки с длиной зацепления с резьбой, равной 1,5 x диаметру БС 4439 Метрическая
    Шпильки ИС 1862 Метрика
    Зажимные шпильки ИС 13218 Метрическая

    Другие типы шпилек из сплава инколой 800/800H/800HT в наличии

    Roc-Master — КРЕПЕЖ | Рок-Мастер

    Тип крепежа
    Болты: Гайки:
    Болты и винты с шестигранной головкой
    Высокопрочные структурные болты
    Шпильки с полной резьбой,
    Двусторонние шпильки
    Колпачок с головкой под торцевой ключ/установочные винты
    Приварная шпилька
    Анкерные болты
    Опора трубы
    Наборы U-образных болтов
    Наборы зажимов
    Комплекты изоляционных хомутов.
    Шестигранные гайки
    Тяжелые шестигранные гайки
    Высокопрочные конструкционные гайки
    Стопорные гайки
    Шайбы: Другие:
    Плоская шайба
    Шайба пружинная
    Квадратная конусная шайба
    ДТИ
    Нестандартный крепеж
    API 20E BSL1, BSL2, BSL3 Болты и гайки

    Стандарты размеров:
    Американский стандарт: ИСО: Стандарт Германии: Россия стандарт: Стандарт Китая: Стандарт EN:
    АСМЭ Б18.2.1
    АСМЭ В18.2.2
    ИСО 4016
    ИСО 4017
    ИСО 4032
    ИСО 4033
    ИСО 13918
    DIN 933
    ДИН 934
    ГОСТ Р 52643
    ГОСТ Р 52644
    ГОСТ Р 52645
    ГБ
    ХГ
    Ш
    НБ
    ДжБ
    ГБ/т 10433
    ЕН 14399

    Покрытие:
    Базовое покрытие RocCote®: Верхнее покрытие: Цвет покрытия:
    Цинкование
    Цинк/фосфат марганца
    Zn-Ni покрытие
    Уитфорд® Ксилар 2
    Whitford® Xylan 4090 Шерадизинг
    Уитфорд® Ксилан 1424
    Ксилан 1014
    Ксилан 1070
    Ксилан 1052
    Ксилан 1427
    Синий
    Зеленый
    Желтый
    Красный
    Черный

    Материал:
    Углеродистая и легированная сталь: Нержавеющая сталь:
    A193 гр. B7、B7M、B16
    A320 Gr.L7, L7M, L43
    A307 гр.A、B
    А325/А325М ТИП 1 (Ф3125/Ф3125М)
    А490/А490М ТИП 1 (Ф3125/Ф3125М)
    F1554 Гр. 36, 55, 105
    A540 гр.B21, B22, B23, B24
    ИСО 898-1/ГБ 3098-1/ГОСТ Р 52627
    гр.4.8, 5.6, 5.8, 8.8, 10.9, 12.9
    ГБ/т 1231 Гр. 8.8, 10.9
    30CrMo/35CrMo и т. д.
    МЛ15АЛ, С235, С355
    А194 гр.2H, 2HM, 4, 7, 7M
    A563 Gr.O, A, B, C, D, DH, Dh4
    A563M гр.5, 9, 8S, 10S, 12, 8S3, 10S3
    ИСО 898-2/ГБ3098-2
    ГОСТ Р 52628 гр.4, 5, 8, 10, 12
    ГБ/Т 1231 Гр. 8, 10 и т. д.
    A193 Gr.B8 CL1 и 2 (S30400), B8C (S34700), B8M CL1 и 2 (S31600), B8T (S32100), B8MLCuN (S31254) и т. д.
    A320 Gr.B8 CL1 и 2 (S30400), B8C (S34700), B8M CL1 и 2 (S31600), B8T (S32100) и т. д.
    ISO 3506-1/GB 3098.6 гр. A2-70, A4-70, A2-80, A4-80
    Ф593 С304, С304Л, С316, С316Л
    A453 Gr.660A、660B、660C、660D и т.д.
    A194 Gr.8 (TP304), 8C (TP347), 8M (TP316), 8T (TP321), 8MLCuN (S31254) .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
