Шпильки ГОСТ 22042
Шпилька резьбовая V-A 20-20/220, стальн.
оцинк. (10) Тип: шпилька резьбовая
ПОДРОБНЕЕЕще цены и похожие товары
DIN 976 — 1 Form B 4.6 — 5.8 Шпилька с полной резьбой, цинк BM 16 x 120 Диаметр: 16 мм, Длина: 120
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька М12*80 ГОСТ9066-75
ПОДРОБНЕЕЕще цены и похожие товары
Фланцевая шпилька М42 ГОСТ 9066-75 Материал: нержавеющая сталь, Вес: 0.009кг
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька М14х2000 мм Тип: шпилька резьбовая, Диаметр: 14мм, Фасовка: вес
ПОДРОБНЕЕЕще цены и похожие товары

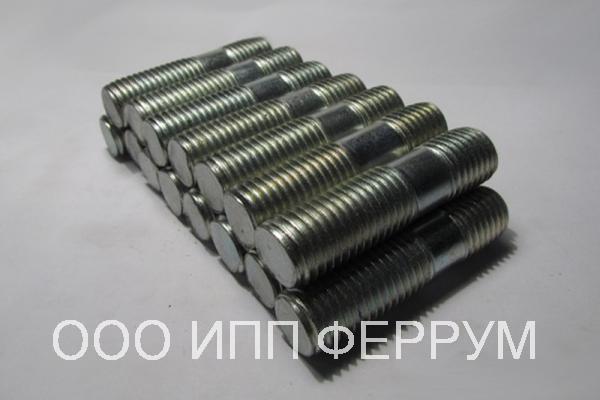

НПП АМ M6-6gx30.58.079 Шпилька к счетчику ГОСТ 22042-76
ПОДРОБНЕЕЕще цены и похожие товары

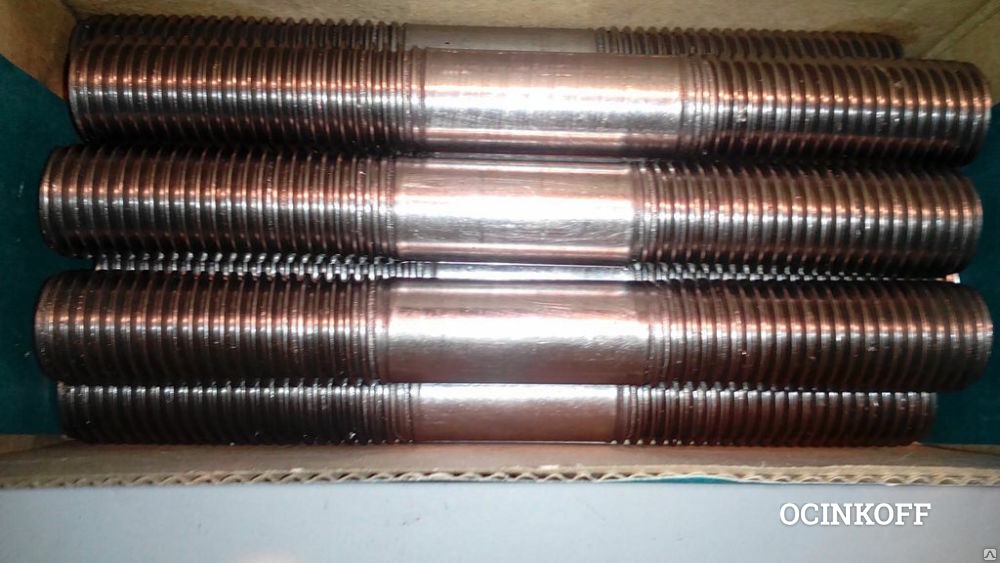

ГОСТ 22042-76 Шпилька М12х360.019, Сталь35, Цинк Материал: сталь
ПОДРОБНЕЕЕще цены и похожие товары
ГОСТ 22039-76 Шпилька М12×1,5-6g x38, 40Х, 88.
019
ПОДРОБНЕЕЕще цены и похожие товары
НПП АМ M16-6gx180.66.05 Шпилька к счетчику ГОСТ 22042-76
ПОДРОБНЕЕЕще цены и похожие товары
DIN 976 — 1 Form B 4.6 — 5.8 Шпилька с полной резьбой, цинк BM 16 x 300 Диаметр: 16 мм, Длина: 300
ПОДРОБНЕЕЕще цены и похожие товары
Фланцевая шпилька М12 ГОСТ 9066-75 Материал: нержавеющая сталь, Вес: 0.009кг
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька резьбовая, цинк DIN975 м16х1000 пр.4,8 (10шт) Тип: шпилька резьбовая, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
НПП АМ M4-6gx20.32 079 Шпилька к счетчику ГОСТ 22042-76
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька М12*110 ГОСТ9066-75
ПОДРОБНЕЕЕще цены и похожие товары
DIN 976 — 1 Form B 4.
6 — 5.8 Шпилька с полной резьбой, цинк BM 8 x 150 Диаметр: 8 мм, Длина: 150
ПОДРОБНЕЕЕще цены и похожие товары
DIN 976 — 1 Form B 4.6 — 5.8 Шпилька с полной резьбой, цинк BM 12 x 70 Диаметр: 12 мм, Длина: 70
ПОДРОБНЕЕЕще цены и похожие товары
НПП АМ M12-6gx85.58 Шпилька к счетчику ГОСТ 22042-76
ПОДРОБНЕЕЕще цены и похожие товары
НПП АМ M12-6gx150.66.05 Шпилька к счетчику ГОСТ 22042-76
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька резьбовая FIS A M 16X130 Тип: шпилька резьбовая, Производитель: Fischer, Длина: 130 мм
ПОДРОБНЕЕЕще цены и похожие товары

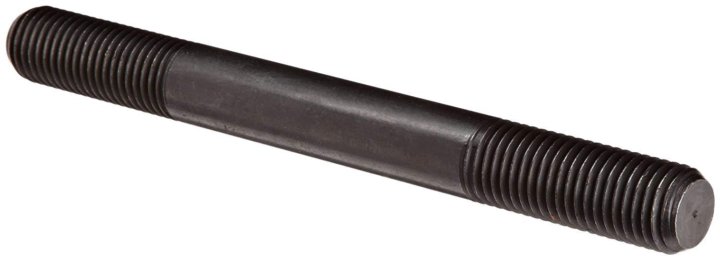

ГОСТ 22042-76. Шпильки для деталей с гладкими отверстиями. Класс точности В
ПОДРОБНЕЕЕще цены и похожие товары

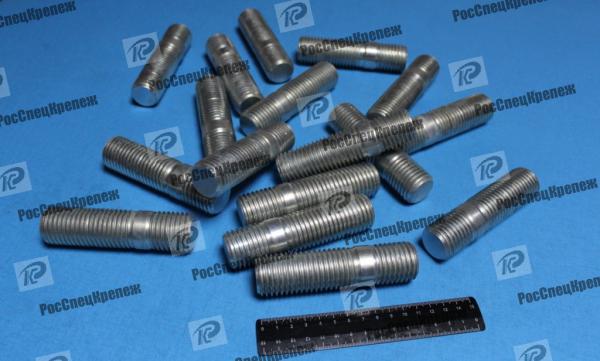

Шпилька полуоси редуктора (10.
9) ГОСТ 22036-76 (‘ А: 16x35x15 Б: x24’) БелЗАН 00001-0018004-319
ПОДРОБНЕЕЕще цены и похожие товары

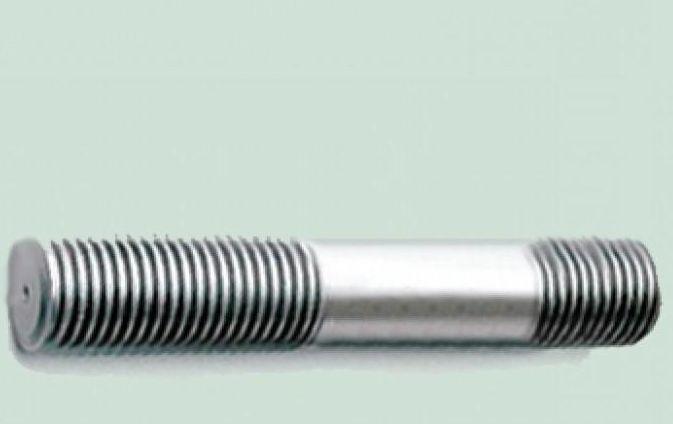

Шпилька БМ ГОСТ 9066 20х110
ПОДРОБНЕЕЕще цены и похожие товары
Шпилька М16*110 ГОСТ9066-75
ПОДРОБНЕЕЕще цены и похожие товары
ГОСТ 22042-76
ГОСТ 22042-76 Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры (с Изменениями N 1, 2, 3)
ГОСТ 22042-76
Группа Г32
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШПИЛЬКИ ДЛЯ ДЕТАЛЕЙ С ГЛАДКИМИ ОТВЕРСТИЯМИ
Класс точности В
Конструкция и размеры
Studs for smooth hole parts. Product grade B. Construction and dimensions
МКС 21.060.10
ОКП 12 8000
Дата введения 1978-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.08.76 N 1934
3. ВЗАМЕН ГОСТ 11769-66
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 1759.0-87 ГОСТ 1759.1-82 ГОСТ 1759.2-82 ГОСТ 24705-81 ГОСТ 27148-86 | 6 3б 3в 3 3а |
5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ИЗДАНИЕ (октябрь 2003 г.) с Изменениями N 1, 2, 3, утвержденными в декабре 1978 г., апреле 1983 г., апреле 1988 г. (ИУС 2-79, 7-83, 7-88)
1. Настоящий стандарт распространяется на шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм.
(Измененная редакция, Изм. N 2).

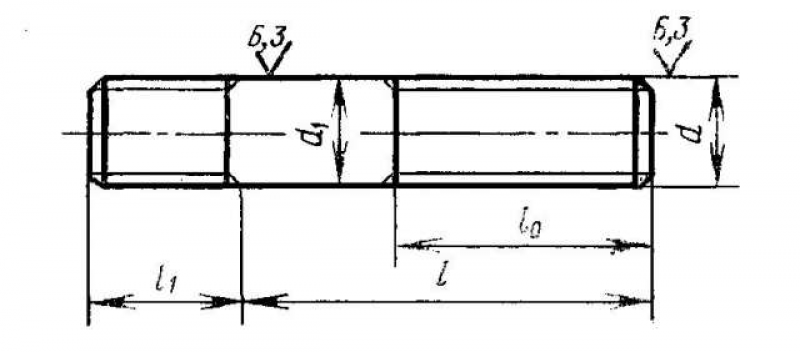

2. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в табл.1, 2.
| Исполнение 1 |
| Исполнение 2 |
d2 приблизительно равен среднему диаметру резьбы |
| Номинальный диаметр резьбы d | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| Шаг P | крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||
| мелкий | — | — | — | — | — | — | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
Диаметр стержня d1 (пред. откл. по h24) | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
Примечание. Размеры, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения шпильки исполнения 1 с диаметром резьбы d=1,5 мм с крупным шагом резьбы P=1,5 мм, с полем допуска 6g, длиной l=200 мм, класса прочности 5.8, без покрытия:
Шпилька М10-6gх200.58 ГОСТ 22042-76
То же, исполнения 2, с мелким шагом резьбы P=1,25 мм, с полем допуска 8g, класса прочности 8.8, из стали марки 35Х, с покрытием 02 толщиной 6 мкм:
Шпилька 2 М10х1,25-8gх200.88.35Х.026 ГОСТ 22042-76
(Измененная редакция, Изм. N 1, 3).
3. Резьба — по ГОСТ 24705*.
________________
* На территории Российской Федерации документ не действует.
Действует ГОСТ 24705-2004. — Примечание изготовителя базы данных.
(Измененная редакция, Изм. N 3).
3а. Размеры сбегов резьбы — по ГОСТ 27148.
3б. Допуски размеров, отклонения формы и расположения поверхностей, методы контроля — по ГОСТ 1759.1*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009. — Примечание изготовителя базы данных.
3в. Дефекты поверхности и методы контроля шпилек — по ГОСТ 1759.2*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-1-2009. — Примечание изготовителя базы данных.
3а-3в. (Введено дополнительно, Изм. N 3).
4. Поверхность гладкой части стержня ГОСТ 22042-76 Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры (с Изменениями N 1, 2, 3) не обрабатывается при изготовлении шпилек из калиброванного проката.
5. (Исключен. Изм. N 3).
6. Технические требования — по ГОСТ 1759.
(Измененная редакция, Изм. N 3).
7. Теоретическая масса шпилек дана в приложениях 1 и 2.
ПРИЛОЖЕНИЕ 1 (справочное).
ПРИЛОЖЕНИЕ 1
Справочное
| Длина шпильки l, мм | Теоретическая масса 1000 шт. стальных шпилек, кг, с крупным шагом резьбы при номинальном диаметре резьбы d, мм | |||||||||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| 10 | 0,187 | 0,301 | 0,441 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 12 | 0,224 | 0,361 | 0,529 | 0,930 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,261 | 0,421 | 0,618 | 1,085 | 1,732 | 2,471 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,299 | 0,481 | 0,706 | 1,24 | 1,98 | 2,823 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,336 | 0541 | 0,794 | 1,395 | 2,227 | 3,176 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,373 | 0,601 | 0,882 | 1,550 | 2,475 | 3,529 | 6,371 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,411 | 0,661 | 0,971 | 1,706 | 2,722 | 3,882 | 7,008 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,497 | 0,751 | 1,103 | 1,938 | 3,094 | 4,412 | 7,964 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,571 | 0,892 | 1,235 | 2,171 | 3,465 | 4,941 | 8,919 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,620 | 0,969 | 1,392 | 2,326 | 3,712 | 5,294 | 9,556 | 15,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,669 | 1,047 | 1,503 | 2,481 | 3,96 | 5,647 | 10,19 | 16,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,743 | 1,162 | 1,669 | 2,861 | 4,331 | 6,176 | 11,15 | 17,58 | — | — | — | — | — | — | — | — | — | — | — | — |
| (38) | 0,817 | 1,278 | 1,836 | 3,157 | 4,702 | 6,706 | 12,10 | 19,09 | — | — | — | — | — | — | — | — | — | — | — | — |
| 40 | 0,866 | 1,355 | 1,947 | 3,354 | 5,193 | 7,059 | 12,74 | 20,09 | 29,10 | — | — | — | — | — | — | — | — | — | — | — |
| (42) | — | 1,432 | 2,058 | 3,552 | 5,501 | 7,412 | 13,38 | 21,10 | 30,56 | — | — | — | — | — | — | — | — | — | — | — |
| 45 | — | 1,547 | 2,224 | 3,848 | 5,963 | 8,35 | 14,33 | 22,60 | 32,74 | — | — | — | — | — | — | — | — | — | — | — |
| (48) | — | 1,663 | 2,39 | 4,143 | 6,426 | 9,016 | 15,29 | 24,11 | 34,92 | — | — | — | — | — | — | — | — | — | — | — |
| 50 | — | 1,74 | 2,501 | 4,341 | 6,734 | 9,46 | 15,93 | 25,11 | 36,38 | — | — | — | — | — | — | — | — | — | — | — |
| 55 | — | — | 2,779 | 4,834 | 7,505 | 10,57 | 18,36 | 27,63 | 40,01 | 54,70 | 73,28 | — | — | — | — | — | — | — | — | — |
| 60 | — | — | 3,056 | 5,327 | 8,275 | 11,68 | 20,32 | 30,14 | 43,65 | 59,67 | 79,95 | — | — | — | — | — | — | — | — | — |
| 65 | — | — | 3,334 | 5,821 | 9,046 | 12,79 | 22,30 | 34,13 | 47,29 | 64,65 | 86,61 | — | — | — | — | — | — | — | — | — |
| 70 | — | — | 3,611 | 6,314 | 9,817 | 13,90 | 24,27 | 37,22 | 50,93 | 69,62 | 93,27 | 115,7 | — | — | — | — | — | — | — | — |
| 75 | — | — | 3,889 | 6,807 | 10,59 | 15,01 | 26,25 | 40,30 | 56,97 | 74,59 | 99,93 | 124,0 | — | — | — | — | — | — | — | — |
| 80 | — | — | 4,166 | 7,30 | 11,36 | 16,12 | 28,22 | 43,38 | 61,41 | 79,56 | 106,60 | 132,3 | 166,6 | — | — | — | — | — | — | — |
| 85 | — | — | 4,443 | 7,793 | 12,13 | 17,23 | 30,19 | 46,46 | 65,85 | 84,54 | 113,30 | 140,5 | 177,0 | — | — | — | — | — | — | — |
| 90 | — | — | 4,721 | 8,287 | 12,90 | 18,34 | 32,17 | 49,55 | 70,28 | 94,21 | 119,90 | 148,8 | 187,4 | — | — | — | — | — | — | — |
| (95) | — | — | 4,998 | 8,78 | 13,67 | 19,45 | 34,14 | 52,63 | 74,72 | 100,20 | 131,20 | 157,1 | 197,8 | — | — | — | — | — | — | — |
| 100 | — | — | 5,276 | 9,273 | 14,44 | 20,56 | 36,11 | 55,71 | 79,16 | 106,3 | 139,1 | 170,8 | 208,2 | — | — | — | — | — | — | — |
| (105) | — | — | 5,553 | 9,766 | 15,21 | 21,67 | 38,08 | 58,79 | 83,60 | 112,3 | 147,0 | 180,8 | 218,60 | — | — | — | — | — | — | — |
| 110 | — | — | 5,831 | 10,26 | 15,98 | 22,78 | 40,06 | 61,88 | 88,04 | 118,4 | 154,9 | 190,8 | 235,9 | — | — | — | — | — | — | — |
| (115) | — | — | 6,108 | 10,75 | 16,75 | 23,89 | 42,03 | 64,96 | 92,48 | 124,4 | 162,8 | 200,8 | 248,2 | — | — | — | — | — | — | — |
| 120 | — | — | 6,386 | 11,25 | 17,52 | 25,0 | 44,0 | 68,04 | 96,92 | 130,5 | 170,7 | 210,8 | 260,6 | 315,6 | — | — | — | — | — | — |
| 130 | — | — | 6,94 | 12,23 | 19,06 | 27,22 | 47,95 | 74,21 | 105,8 | 142,5 | 186,5 | 230,8 | 285,2 | 345,5 | 401,9 | — | — | — | — | — |
| 140 | — | — | 7,495 | 13,22 | 20,61 | 29,44 | 51,89 | 80,37 | 114,70 | 154,6 | 202,3 | 250,7 | 309,9 | 375,3 | 437,4 | — | — | — | — | — |
| 150 | — | — | 8,050 | 14,21 | 22,15 | 31,65 | 55,84 | 86,54 | 123,50 | 166,7 | 218,1 | 270,7 | 334,6 | 405,2 | 472,9 | 599,1 | — | — | — | — |
| 160 | — | — | 8,469 | 14,94 | 23,32 | 33,33 | 58,87 | 91,33 | 130,50 | 176,2 | 230,9 | 286,6 | 354,6 | 429,9 | 501,8 | 636,6 | — | — | — | — |
| 170 | — | — | 9,024 | 15,92 | 24,86 | 35,55 | 62,82 | 97,50 | 139,40 | 188,3 | 246,7 | 306,5 | 379,3 | 459,8 | 537,3 | 681,5 | 826,8 | — | — | — |
| 180 | — | — | 9,578 | 16,91 | 26,41 | 37,77 | 66,77 | 103,70 | 148,30 | 200,4 | 262,5 | 326,5 | 403,9 | 489,6 | 572,8 | 726,5 | 882,3 | — | — | — |
| 190 | — | — | 10,13 | 17,90 | 27,95 | 39,99 | 70,71 | 109,80 | 157,10 | 212,5 | 278,2 | 346,5 | 428,6 | 519,4 | 608,3 | 771,4 | 937,8 | 1331 | — | — |
| 200 | — | — | 10,69 | 18,88 | 29,49 | 42,21 | 74,66 | 116,0 | 166,0 | 224,6 | 294,0 | 366,5 | 453,3 | 549,3 | 643,8 | 816,3 | 993,3 | 1411 | — | — |
| 220 | — | — | 11,80 | 20,86 | 32,57 | 46,65 | 82,55 | 128,30 | 183,80 | 248,7 | 325,6 | 406,4 | 502,6 | 609,0 | 714,9 | 906,2 | 1104 | 1571 | — | — |
| 240 | — | — | 12,91 | 22,83 | 35,65 | 51,08 | 90,44 | 140,60 | 201,50 | 272,9 | 357,2 | 446,4 | 551,9 | 663,6 | 785,9 | 996,1 | 1215 | 1731 | 2330 | — |
| 260 | — | — | 14,02 | 24,80 | 38,74 | 55,52 | 98,33 | 152,90 | 219,3 | 297,1 | 388,7 | 486,3 | 601,2 | 728,3 | 856,9 | 1086 | 1326 | 1891 | 2547 | 3292 |
| 280 | — | — | 15,13 | 26,78 | 41,82 | 59,96 | 106,20 | 165,30 | 237,0 | 321,2 | 420,3 | 526,3 | 650,6 | 788,0 | 927,9 | 1176 | 1437 | 2050 | 2765 | 3576 |
| 300 | — | — | 16,24 | 28,75 | 44,90 | 64,40 | 114,1 | 177,60 | 254,80 | 345,4 | 451,8 | 566,2 | 699,9 | 847,7 | 999,0 | 1266,0 | 1548 | 2210 | 2982 | 3860 |
| 320 | — | — | — | — | — | — | — | — | 272,60 | 369,6 | 483,4 | 606,20 | 749,3 | 907,4 | 1070 | 1356 | 1659 | 2370 | 3200 | 4144 |
| 340 | — | — | — | — | — | — | — | — | 290,30 | 393,7 | 515,0 | 646,1 | 798,5 | 967 | 1141 | 1445 | 1770 | 2529 | 3417 | 4428 |
| 360 | — | — | — | — | — | — | — | — | 308,10 | 417,9 | 546,6 | 686,1 | 847,8 | 1027 | 1212 | 1535 | 1881 | 2689 | 3635 | 4713 |
| 380 | — | — | — | — | — | — | — | — | — | — | 578,1 | 726,0 | 897,2 | 1036 | 1283 | 1625 | 1992 | 2849 | 3852 | 4997 |
| 400 | — | — | — | — | — | — | — | — | — | — | 609,7 | 766,0 | 946,5 | 1146 | 1354 | 1715 | 2103 | 3009 | 4070 | 5281 |
| 420 | — | — | — | — | — | — | — | — | — | — | 641,3 | 805,9 | 995,8 | 1206 | 1425 | 1805 | 2214 | 3169 | 4287 | 5565 |
| 450 | — | — | — | — | — | — | — | — | — | — | 688,6 | 865,9 | 1070 | 1295 | 1532 | 1940 | 2380 | 3109 | 4613 | 5991 |
| 480 | — | — | — | — | — | — | — | — | — | — | 736,0 | 925,8 | 1144 | 1385 | 1638 | 2075 | 2547 | 3649 | 4939 | 6417 |
| 500 | — | — | — | — | — | — | — | — | — | — | 767,5 | 965,7 | 1193 | 1444 | 1709 | 2165 | 2658 | 3808 | 5157 | 6701 |
Примечание.
