болт, шпилька, винт, гайка. Чертежи резьбовых соединений.

Таблица размеров для выполнения чертежей резьбовых деталей и соединений.

Соединение Болт ГОСТ 7798-70, Гайка ГОСТ 5915-70 и Шайба ГОСТ 11371-78

d - номинальный диаметр резьбы
d1=0,85d - внутренний диаметр резьбы
l0=2d+b - длина резьбы
l - длина болта

H=0,8d - высота гайки
h=0,7d - высота головки болта
D=2d - описанная вокруг шестигранника окружность

B1, B2 - толщины соединяемых деталей
d2=1,1d - диаметр отверстия

с=0,15d - фаска для захода резьбы
К≈0,25…0,5d - длинна свободного конца резьбового стержня

Dш=2,2d - диаметр шайбы
b=0,15d - толщина плоской шайбы


Размер шайбы соответствует ГОСТ 11371-78
d1=d-2мм - внутренний диаметр резьбы, если d<14мм
d2=d+2мм - диаметр отверстия для болта, если d<20мм
R≈16,5d, r≈4,4d - дуги условно заменяющие гиперболы пересечения фаски и граней шестигранной призмы
l=B1+B2+b+H+K - м.б. выбрана по таблице, как ближайшее большее значение суммы толщин соединяемых деталей, шайбы, гайки и двух шагов резьбы

Болтовое соединение, вид сбоку

S≈1,75d - размер под ключ
e≈0,25…0,5b - фаска на шайбе

R1≈12,5d - дуга условно заменяющая гиперболу пересечения фаски и грани шестигранной призмы

Шпилечное соединение с пружинной шайбой.

l - номинальная длина шпильки
l0 - длина резьбы гаечного конца
B - толщина присоединяемой детали

Длина l1 ввинчиваемого конца зависит от материала детали с резьбовым отверстием:
l1=d ГОСТ 22032-76 - сталь, бронза
l1=1,25d ГОСТ 22034-76 - чугун, бронза
l1=1,6d ГОСТ 22036-76 - чугун
l1=2d ГОСТ 22038-76 - лёгкие сплавы, силумины
l1=2,5d ГОСТ 22040-76 - лёгкие сплавы

l2 - глубина нарезки резьбы (полный профиль)
l3 - полная глубина резьбового отверстия (шпилечного гнезда)

Пружинная шайба ГОСТ 6402-70
Dш=1,5d - диаметр шайбы
b=0,25d - толщина шайбы

Резьбовое соединение Винт с цилиндрической головкой ГОСТ 1491-80
Резьбовое соединение деталей Винт с потайной головкой ГОСТ 17475-80
Резьбовое соединение деталей Винт с полупотайной головкой ГОСТ 17474-80
Соединение крепёжным винтом с полукруглой головкой ГОСТ 17473-80

Резьбовое отверстие и гнездо под шпильку

h - глубина ввинчивания, для шпилек соответствует длине ввинчиваемого конца, для винтов рассчитывается как разность длины винта и толщины присоединяемой детали

Размеры связанные с шагом резьбы p:
2p - запас полного профиля, обычно, принимается равным двум шагам резьбы или 0,25d
x - сбег (недостаток полного профиля) резьбы определяемый конструкцией и технологией нарезки, на чертежах обычно не показывается
a - недовод, определяется конструкцией резьбонарезного инструмента и составляет 2…8p

c=p - фаска

xn--d1aqfdigh.xn--p1ai

Крепежные детали на чертеже

Наиболее распространенными крепежными деталями являются шпильки, болты, винты и гайки.

Шпильки чистые.

Шпилька представляет собой цилиндрический стержень, на одном конце которого имеется резьба для ввинчивания шпильки в тело детали, а на другом - резьба для навинчивания гайки. Чистые шпильки изготовляют из чистотянутого калиброванного металла с метрическими резьбами. Шпильки с дюймовой резьбой могут применяться лишь в качестве запасных деталей и не должны применяться при проектировании новых изделий. По виду шпильки разделяются на два типа: без проточки, условно обозначаемые буквой А, и с проточкой, обозначаемые буквой Б.

В зависимости от глубины завинчивания шпильки в тело детали различают: шпильки типа I с глубиной завинчивания, равной 1,35 диаметра, и шпильки типа II с глубиной завинчивания, равной 1 диаметру.
В зависимости от длины нарезанной части под гайку шпильки условно обозначают: под обыкновенную гайку буквой О, под корончатую или обыкновенную с прошплинтовкой - К. Чистые шпильки изготовляются из автоматной стали по

ГОСТ 1414-54, а также из стали по ГОСТам: 1050-60, 4543-61 и 535-58. В таблице № 12 и таблице № 13 и на (фиг. 448) приведены основные размеры шпилек.

Примеры условных обозначений: Шпилька М10 X 60А10 ОСТ 20001-38 - шпилька с основной метрической резьбой диаметром 10 мм, длиной t = 60 мм, без проточки, с глубиной завинчивания 1,35 d под гайку обыкновенную. Шпилька 3/8" X 60Б11К ОСТ 20001-38 - шпилька с дюймовой резьбой диаметром 3/8", длиной t - 60 мм, с проточкой и глубиной завинчивания  1b под гайку корончатую.

 Болты.

Болт представляет собой цилиндрический стержень, на одном конце которого имеется головка, а на другом - резьба, выполненная способом накатки или нарезки. Головка болта может быть шестигранная (449, а), сферическая (449, б) или коническая (449, в).



Шестигранная головка (наиболее распространенная) представляет собой шестигранную правильную призму с одной фаской, снятой обтачиванием головки по конической поверхности под углом 30° к плоскости головки с целью предохранить углы от повреждений. По степени точности изготовления болты разделяются на болты нормальной точности и повышенной точности. В таблице 14 и на (фиг. 450) приведены основные размеры болтов с шестигранной головкой повышенной точности.


Примеры условных обозначений: Болт М10 X 50 ГОСТ 7805-62 - болт с метрической резьбой с крупным шагом диаметром 10 мм, длиной 50 мм, 3-го класса точности (исполнение I (3-й класс точности и исполнение I в условном обозначении не указываются.)). Болт II М12 X 1,25 X 75 кл. 2 ГОСТ 7805-62 - болт с метрической резьбой с мелким шагом (1,25 мм) диаметром 12 мм, длиной 75 мм, 2-го класса точности (исполнение II).

Винты.

Винт представляет собой стержень с головкой и резьбой. Винты применяются для соединения деталей. Винты, изготовляемые резанием, называются точеными, а штамповкой и с накатанной резьбой, называются накатанными. Форма головки винта зависит от его назначения. Различают винты с головкой под отвертку (451, а) и под ключ (451, б).


В таблице 15 приведено несколько видов винтов с указанием основных размеров.


Примеры условного обозначения: Винт М12 X 30 кл. 2 ГОСТ 1491-62; Винт М12 X 28 ГОСТ 1476-58; Винт М8 X 30 ГОСТ 1482-58.

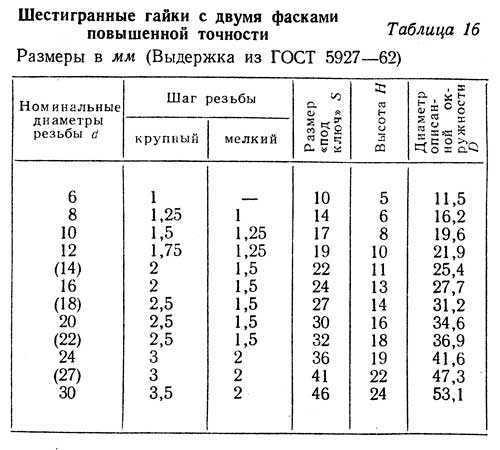

Гайки.

Гайки представляют собой правильные шестиугольные призмы с нарезанным отверстием (фиг. 452), у которых с одного или с двух оснований сняты конические фаски.



Если на шестигранной гайке прострагивается для шплинта канавка, гайка называется прорезной. Шестигранная гайка, имеющая цилиндрический выступ с канавками для шплинтов, называется корончатой. Гайки в зависимости от характера обработки поверхности бывают нормальной и повышенной точности. Кроме шестигранных, изготовляются круглые гайки с прорезями для ключа (453, а), а также фасонные гайки - барашки для завертывания без ключа (453, б).

Болты, винты и гайки изготовляются из стали следующих марок: Ст. 3, Ст. 4 и Ст. 5 - по ГОСТ 380-60; сталь 10, 15, 20, 25, 30 и 35 - по ГОСТ 1050-60; 35Х, 40Х и 45Х - по ГОСТ 4543-61; автоматная сталь А12, А20 и А30 - по ГОСТ 1414-54. В таблице 16 и на фигуре 454 даны размеры шестигранных гаек повышенной точности.



Пример условного обозначения: Гайки М16 кл. 2 ГОСТ 5927-62.

Шайбы.

Шайбы применяются для предохранения поверхности деталей от повреждения и для устранения самоотвинчивания болтов, винтов и гаек. Наиболее широко применяются шайбы чистые и черные. Чистыми шайбами называются точеные, черными - штампованные.


Шайбы изготовляются из стали следующих марок: Ст. 0, Ст. 1, Ст. 2, Ст. 3 и Ст. 4 - по ГОСТ 380-60

; Сталь 08, 10, 15, 20, 25, 30, 35 и 40 — по ГОСТ 1050-60; А12 - по ГОСТ 1414-54. В тех случаях, когда выполняются чертежи чистых и черных шайб, по которым эти шайбы не будут изготовляться, можно вычерчивать их по относительным размерам в зависимости от заданного наружного диаметра резьбы d0 (фиг. 455).

d D s c
d0+1÷3мм 2,2d0 0,15d0 0,25S


Примеры условных обозначений: Шайба 20 ГОСТ 6957-54; Шайба 20 ГОСТ 6959-54.



Шплинты разводные.

Разводным шплинтом называется двойной стержень, согнутый из куска проволоки специального сечения, служащий для удержания, например гайки от самоотвинчивания при работе машины. Шплинт вставляется в отверстие, находящееся на конце болта или шпильки, а затем концы его разводят. Шплинты разводные должны изготовляться из стальной низкоуглеродистой проволоки стандартных марок стали с содержанием углерода не свыше 0,20%. В таблице 17 и на фигуре 456 приведены размеры разводных шплинтов.

Длина шплинта выбирается в указанных пределах: до 12 мм - через 2 мм; от 15 до 50 мм - через 5 мм и от 50 до 100 мм - через 10 мм.
Пример условного обозначения шплинта с условным диаметром d = 3 мм, длиной t = 15 мм: Шплинт 3 X 15 ГОСТ 397 - 54.

Элементы крепежных деталей.....







www.viktoriastar.ru

Соединения резьбовые





МЕТОДИЧЕСКОЕ ПОСОБИЕ

«Соединения резьбовые»

форматА3 (сборочный чертёж)

формат А4 (спецификация)

шифр работы : СППК 06 __ 000 ЧМ



Задание заключается в упрощенном изображении соединений крепежными деталями в соответствии с ГОСТ 2.315-68.

В задании (задачник Боголюбов стр. 198) приведены детали, которые должны быть соединены болтом, винтами и шпилькой, размеры резьбы которых заданы в условии.

Изобразить упрощенно по ГОСТ 2.315-68 соединение деталей болтом М12 ГОСТ 7798-70, винтом М8 ГОСТ 1491-80 и шпилькой М10 ГОСТ 22034-76.

Задание выполняется на формате А3 (сборочный чертеж), к нему прилагается формат А4 (спецификация).



Болт входит в отверстие с зазором, на упрощенном изображении. Не показывают зазор, фаску на конце болта, фаски на шестиграннике. Болт, шайба, гайка на разрезе штрихуются. Резьба изображается на всей длине стержня. Размеры болта определяются из таблицы справочника по ГОСТ 7798-70 .(см. приложение)

Для болта М12: высота головки Н=8; диаметр описанной окружности Д=20,9

Длина болта определяется толщинами соединяемых деталей, высотой шайбы (2,5 мм) гайки (Н=10 мм)

lб= 25 + 2,5 + 10 + 4 = 41,5 мм

«4»- длина выходного конца болта » 0,3d» 4мм

Уточняется длина болта по таблице длин болтов (см. справочник)

Принимается ближайшая стандартная l=45мм

Условное обозначение болта:

Болт М12×45 ГОСТ 7798-70

Размеры шайбы выбирают из справочника по таблице размеров шайб по ГОСТ 11371-78 (см. приложение)

Условное обозначение шайбы:

Шайба 12 ГОСТ 11371-78

Таблица S= 2,5мм

Наружный диаметр Д = 24 мм

Условное обозначение гайки:

Гайка М12 ГОСТ 5915-70

Размеры гайки выбирают из справочника: Н = 10 (высота)  Д = 20,9 (диаметр описанной окружности) (см. приложение)

На виде сверху не показывают резьбу, окружность от шайбы.



l1- длина ввинчиваемого резьбового конца, зависит от материала детали, в которую завинчивается шпилька.

L1=d

ГОСТ 22032-76

Сталь

L1=1,25d

ГОСТ 22034-76

Чугун

L1=1,6d

ГОСТ 22036-76

Чугун

L1=2d

ГОСТ 22038-76

Легкий сплав

L1=2,5d

ГОСТ 22040-76

Пластмасса

Условное обозначение шпильки:

Шпилька М10×20 ГОСТ 22034-76

l1 = 1,25d= 1,25 × 10 = 12,5 мм

При упрощенном вычерчивании не изображают:

1)      конец глухого резьбового отверстия;

2)      фаски на концах шпильки;

3)      фаски на шестиграннике гайки;

4)      зазор между шпилькой и отверстием верхней плиты.

Резьба изображена на всей длине шпильки.

Размеры шайбы определяются по таблице

Шайба 10 ГОСТ 11371-78 S= 22 мм Д = 21 мм (см. приложение)

Размеры гайки определяются по таблице

Гайка М10 ГОСТ 5915-70 Н = 8 мм Д = 18,7 мм (см. приложение)

Длина шпильки определяется толщиной соединяемой верхней плиты (5 мм), плюс толщиной шайбы (2 мм), плюс высотой гайки (8 мм), плюс выходной конец шпильки » 0,3d » 3,5 мм

lш = 5 + 2 + 8 + 3,5 = 18,5 мм

Уточняем длину шпильки по таблице длин шпилек, принимаем стандартную длину:

lш = 20мм шпилька М10×20 ГОСТ 22034-76  (см. приложение)



Винт М8 ГОСТ 1491 -80 (по условию)

Длина ввинчиваемой части

l1= 1,25d= 1,25 × 8 = 10 мм

Размеры винта:

диаметр головки Д = 13 мм

высота головки Н = 5 мм

из справочника по ГОСТ 1491-80 (см. приложение)

Длина винта «l» заменяется по чертежу: l= 20 мм

Винт М8×20 ГОСТ 1491-80

При вычерчивании упрощенного варианта соединения винтом не изображают:

1)конец глухого резьбового отверстия;

2)зазоры между винтом и отверстиями в верхней плите;

3)фаску на конце винта;

4)резьба изображается по всей длине винта.

Винт М8×26 ГОСТ 17475-80 с потайной головкой

Размер головки см. справочник ГОСТ 17475-80 (см. приложение)

Длина винта (l= 26 мм) замеряется по чертежу.



На сборочном чертеже каждая деталь имеет свой номер позиции. Номера позиций наносятся в одну строку или в одну колонку. В первую очередь присваивают номер позиций нестандартным деталям, а затем стандартным в алфавитном порядке (болт, винт, гайки, шайбы, шпилька).

На сборочном чертеже проставляют размеры резьбы болта, винта, шпильки.

На виде сверху в соединении винтом шлиц под отвертку изображается утолщенной линией под Ð45°



Спецификация – таблица, содержащая перечень всех деталей, входящих в сборочный чертеж. Вычерчивается спецификация на формате А4 (297х210) по ГОСТ 2.108-68.

Основная надпись по ГОСТ 2.104-68 (форма 2) (185х40).

Спецификация к данному сборочному чертежу состоит из следующих разделов: «Документация», «Детали», «Стандартные изделия».

Заголовки подчеркиваются, выделяются пустыми строчками

В графе «Наименование» указывается:

а) в разделе «Документация»- наименование документа «Сборочный чертеж»;

б) в разделе «Детали»- название деталей;

г) в разделе «Стандартные изделия» записывают условные обозначения болта, винта, гаек, шайб, шпильки. Например: Болт М12×45 ГОСТ 7798-70

ext.spb.ru

Шпильки резьбовые ГОСТ



Чертеж шпильки резьбовой


Шпилька резьбовая

Таблица №2. Дополнительная информация по шпильке резьбовой


Крепеж Обозначение D резьба P шаг рерьбы, мм L длина, мм Мин. разруш.сила, кН Вес 1000 шт.,кг
Шпилька 6 х 1000 M6 1,00 1000 8,0 179,3
Шпилька 8 х 1000 M8 1,25 1000 14,6 316,8
Шпилька 10 х 1000 M10 1,50 1000 23,2 500,0
Шпилька 12 х 1000 M12 1,75 1000 33,7 721,0
Шпилька 14 х 1000 M14 2,00 1000 46,0 1023,0
Шпилька 16 х 1000 M16 2,00 1000 62,8 1325,0
Шпилька 20 х 1000 M20 2,50 1000 98,0 2075,0
Шпилька 24 х 1000 M24 3,00 1000 141,0 2981,0
Шпилька 6 х 2000 M6 1,00 2000 8,0 358,6
Шпилька 8 х 2000 M8 1,25 2000 14,6 633,6
Шпилька 10 х 2000 M10 1,50 2000 23,2 1000,0
Шпилька 12 х 2000 M12 1,75 2000 33,7 1442,0
Шпилька 14 х 2000 M14 2,00 2000 46,0 2046,0
Шпилька 16 х 2000 M16 2,00 2000 62,8 2650,0
Шпилька 20 х 2000 M20 2,50 2000 98,0 4150,0

Применяется для наращивания крепежных конструкций. Размеры шпильки определяются диаметром и длиной. Диаметры от М2 до М48, длина 1 000 мм и 2 000 мм.

Сделать заказ сейчас легко:

  • Звонок менеджеру (прием заказа)
  • Технический/ производственный отдел (возможность производства)
  • Плановый отдел (расчет цен и оформление документов)
  • Формирование заказа и отгрузка (логистика)

www.manufacture.su

Соединение деталей шпилькой

В соединение деталей шпилькой входят шпилька, гайка, шайба.

Шпилька – стандартное изделие, представляющее собой цилиндрический стержень, имеющий на одном конце (посадочном) резьбу для ввинчивания в одну из соединяемых деталей, а на другом (стяжном) – резьбу для навинчивания гайки.

Форма и размеры шпилек общего применения приведены в ГОСТ 22032 – 76 – ГОСТ 22043 – 76.

Шпильки выпускают с метрической резьбой номинальной и повышенной точности с различной или одинаковой длиной ввинчиваемых концов.

Длина L1 ввинчиваемого резьбового (посадочного) конца шпильки зависит от ее диаметра и материала детали, в отверстие которой завинчивается шпилька, вторым концом она входит в отверстие другой детали без резьбы.

Данные о размерах глубины ввинчивания шпильки L1 в базовую деталь в зависимости от материала детали приведены в табл. 6. Более мягкий материал базовой детали предполагает выбор шпильки с большим размером ввинчиваемого конца.

Таблица 6

Размеры ввинчиваемого конца шпильки в зависимости от материала детали

Длина ввинчиваемого конца (L1)

ГОСТ

Область применения

d

22032 – 76

Сталь, бронза, латунь

1,2d

22034 – 76

Чугун серый

1,6d

22036 – 76

Чугун ковкий

2,0d

22038 – 76

Легкие сплавы

2,5d

22040 – 76

Параметры шпилек с ввинчиваемым концом равным диаметру резьбы шпильки (нормальной точности) по ГОСТ 22032 – 76 приведены в табл. 7. Данные по связи длины шпильки с номинальным диаметром и длиной резьбового конца сведены в табл. 8.

При выполнении соединения деталей с помощью шпилек посадочный конец шпильки ввинчивается в глухое отверстие одной из деталей; на стяжной конец надевается присоединяемая деталь, затем шайба и навинчивается гайка, которая и прижимает детали одну к другой.

Конструктивное и упрощенное изображение шпилечного соединения представлено на рис. 6.

Длина шпильки L (без ввинчиваемого конца) рассчитывается по формуле

L = Ф + m + s+ a + c, (2)

где Ф – толщина соединяемой детали;

m – высота гайки;

s – толщина шайбы;

а – запас резьбы;

c – фаска резьбы;

а + с = 0,3d.

После определения расчетной длины шпильки подбирается по ГОСТу ближайшее стандартное значение Lст в зависимости от диаметра шпильки d (табл. 8).

Рис. 6. Действительное (а) и упрощенное (б) изображение соединений деталей шпилькой

Упрощенное изображение соединения деталей шпилькой вычерчивают по относительным размерам с учетом требований ГОСТ 2.315 – 68. В упрощенном изображении шпилечного соединения конец глухого отверстия детали не показывают.

Пример расчета шпилечного соединения

Для присоединения детали (фланца) толщиной 20 мм (Ф) к базовой детали с помощью шпильки (ГОСТ 22032 – 76 – табл. 7), гайки (ГОСТ 5915 – 70) и шайбы (ГОСТ 11371 – 78) необходимо рассчитать длину шпильки и подобрать стандартную шпильку по ГОСТ 22032 – 76 (табл. 8). Задан параметр резъбы шпильки и гайки М14.

В соответствии с известным номинальным диаметром шпильки, гайки (14 мм), высота гайки, взятая из таблицы 4, составляет 10мм, толщина шайбы – 2,5 мм (табл. 5).

Подсчет длины шпильки по формуле (2) приведен ниже:

L = 20 + 11 +2,5 + 0,3х14 = 3771 мм

Для рассчитанной длины шпильки (37,7 мм) из табл. 8 в первой колонке выбирается ее длина ближайшая к расчетной. В данном примере длина шпильки в соответствии с ГОСТ 22032 – 76 составляет 38 мм.

Шпилечное соединение можно записать следующим образом:

Шпилька М14х38.58 ГОСТ 22032 – 76

Гайка М14.5 ГОСТ 5915 – 70

Шайба 14.01 ГОСТ 11371 – 78

Таблица 7

Шпильки с ввинчиваемым концом L= 1,0 d

(нормальной точности) по ГОСТ 22032 – 76

Длина шпильки

Размеры, мм.

Номинальный диаметр резьбы

6

8

10

12

14

16

18

20

22

24

27

30

36

Шаг Р

Крупный

1

1,25

1,5

1,75

2

2,5

3

3,5

4

Мелкий

1

1,25

1,5

2

3

Диаметр стержня d

6

8

10

12

14

16

18

20

22

24

27

30

36

Длина ввинчиваемого

резьбового конца L

6

8

10

12

14

16

18

20

22

24

27

30

36

Размер фаски «С» не менее

для крупного шага резьбы

1

1,5

2

2,5

3

для мелкого шага резьбы

1

1,5

2

2,5

Пример условного обозначения шпильки с резьбой М14,

мелким шагом 1,5мм, длиной 70мм, классом прочности 5.8:

Шпилька М141,570.58 ГОСТ22032 – 76.

Таблица 8

Размеры шпилек, мм

Длина

L

Номинальный диаметр резьбы d

6

8

10

12

14

16

18

20

22

24

27

30

36

Длина резьбового конца Lo

16

x

x

x

18

x

x

x

20

x

x

x

22

18

x

x

25

18

x

x

x

x

28

18

22

x

x

x

30

18

22

x

x

x

32

18

22

x

x

x

35

18

22

26

x

x

38

18

22

26

30

x

x

x

40

18

22

26

30

x

x

x

x

42

18

22

26

30

34

x

x

x

45

18

22

26

30

34

x

x

x

x

X

48

18

22

26

30

34

38

x

x

x

X

50

18

22

26

30

34

38

x

x

x

X

55

18

22

26

30

34

38

42

x

x

X

x

60

18

22

26

30

34

38

42

46

x

X

x

x

65

18

22

26

30

34

38

42

46

50

Х

х

х

70

18

22

26

30

34

38

42

46

50

54

х

х

х

75

18

22

26

30

34

38

42

46

50

54

60

х

х

80

18

22

26

30

34

38

42

46

50

54

60

х

х

85

18

22

26

30

34

38

42

46

50

54

60

66

х

90

18

22

26

30

34

38

42

46

50

54

60

66

х

95

18

22

26

30

34

38

42

46

50

54

60

66

78

100

18

22

26

30

34

38

42

46

50

54

60

66

78

105

18

22

26

30

34

38

42

46

50

54

60

66

78

110

18

22

26

30

34

38

42

46

50

54

60

66

78

115

18

22

26

30

34

38

42

46

50

54

60

66

78

120

18

22

26

30

34

38

42

46

50

54

60

66

78

130

18

22

26

30

34

38

42

46

50

54

60

66

78

140

24

28

32

36

40

44

48

52

56

60

66

72

84

150

24

28

32

36

40

44

48

52

56

60

66

72

84

160

24

28

32

36

40

44

48

52

56

60

66

72

84

170

24

28

32

36

40

44

48

52

56

60

66

72

84

Знаком «x» отмечены шпильки с Lo=L-0,5d.

studfiles.net

Шпилька ГОСТ, шпилька резьбовая ГОСТ из стали 10-35, 30Х, 40Х

Каталог / крепеж / шпилька ГОСТ, шпилька резьбовая ГОСТ из стали 10-35, 30Х, 40Х

ООО "Мегапром" предлагает купить шпильки резьбовые от ведущих производителей. шпильки резьбовые по ГОСТ 9066-75, ГОСТ 22042-76, ГОСТ 22034-76 из стали 10-35, 30Х, 40Х, фланцевые шпильки, отечественные точеные шпильки ГОСТ, штанги полнорезьбовые, стержни полнорезьбовые, шпильки точеные полнорезьбовые, шпильки изготовленные методом накатки, шпильки с одной резьбовой частью, высокопрочные шпильки.

Шпилька резьбовая - крепёжная деталь машин и механизмов выполненная в виде цилиндрического стержня на концах которого имеется резьба.
Конструкция и размеры шпилек стандартизированы. Шпильки предназначены для соединения между собой деталей имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы от 2 до 56 мм с различным сочетанием крупных и мелких шагов.

Шпилька ГОСТ - крепежные изделия, изготовленные согласно нормативным документам государственного стандарта. Регламентирование ГОСТ может самостоятельно дополнятся техническими условиями (ТУ) на каждом производственном предприятии.

Тип Б - шпилька резьбовая сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 30000C.

Для формирования резьбы на шпильке применяется метод накатки, диаметр получаемой резьбы находится в прямой зависимости от диаметра исходного стержня. шпилька резьбовая может быть выполнена как с мелкой, дюймовой, так и с метрической резьбой. все шпильки резьбовые изготавливаются строго по ГОСТ, регламентирующему ее исходный материал, размеры, класс точности, условия для транспортировки и хранения и прочие характеристики.

Диапазон размеров: шпилька М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52.

Виды резьбовых шпилек:

Шпилька ГОСТ 9066-75


Шпилька ГОСТ 9066-75 с одинаковыми номинальными диаметрами резьбы и большими номинального диаметра гладкой части применяется для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300°С, или резервуаров с температурой среды от 0 до 650°С.
Комплектуются гайками по ГОСТ 9064-75 или ГОСТ 5915-70.
Резьба на шпильках диаметрами с М10 до М36 - выполняется методом накатки.

Шпилька ГОСТ 22042-76


Шпильки ГОСТ 22042-76 класса точности В и 22043-76 класса точности А, с двумя одинаковыми по длине резьбовыми концами и диаметром резьбы от 6 до 48 мм. Широко используются в различных отраслях машиностроения, строительства в качестве стягивающих элементов конструкций.
Возможно изготовление высокопрочных шпилек по ГОСТ 22042-76 и ГОСТ 22043-76, а также крупных шпилек. М42, М46, М52.
Марка стали: из ст.20, ст.35, ст.40Х, ст.09Г2С. Длина шпилек и длина резьбы не ограничена.
Резьба на шпильках наноситься методом накатки (поле допуска - 6g).

Шпилька ГОСТ 22032-76


Шпильки ГОСТ 22032-76 и 22033-76 с ввинчиваемым концом длиной 1.0 d, диаметром резьбы от 6 до 48 мм, класса точности B и А, ввинчиваемые в резьбовые отверстия в стальных, бронзовых и латунных деталях и деталях из титановых сплавов.
Возможно изготовление высокопрочных шпилек по ГОСТ 22032-76 и ГОСТ 22033-76 классов прочности 8.8, 10.9.
Поле допуска резьбы - 6g. Марка стали ст.20, ст.35, ст.40Х, ст.09Г2С.

Шпилька ГОСТ 22034-76


Шпильки ГОСТ 22034-76 (класс точности В) и 22035-76 (класс точности А) с ввинчиваемым концом длиной 1.25d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна. Допускается применять данные шпильки для ввинчивания в отверстия в стальных и бронзовых деталях.
Возможно изготовление высокопрочных шпилек по ГОСТ 22034-76 и ГОСТ 22035-76.
Поле допуска резьбы - 6g. Марка стали ст.20, ст.35, ст.40Х.

Шпилька ГОСТ 22036-76


Шпильки ГОСТ 22036-76 (класс точности В) и 22037-76 (класс точности А) с ввинчиваемым концом длиной 1.6d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из ковкого и серого чугуна.
Допускается применять данные шпильки для ввинчивания в отверстия стальных и бронзовых деталях.
Возможно изготовление высокопрочных шпилек по ГОСТ 22037-76 и ГОСТ 22036-76 классов прочности 8.8, 10.9.
Поле допуска резьбы - 6g. Марка стали ст.20, ст.35, ст.40Х.

Шпилька ГОСТ 22038-76


Шпильки ГОСТ 22038-76 (класс точности В) и 22039-76 (класс точности А) с ввинчиваемым концом длиной 2d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов.
Допускается применять данные шпильки для ввинчивания в отверстия стальных и бронзовых деталях.
Возможно изготовление высокопрочных шпилек по ГОСТ 22039-76 и ГОСТ 22038-76.
Поле допуска резьбы - 6g. Марка стали ст.20, ст.35, ст.40Х.

Шпилька ГОСТ 22040-76


Шпильки ГОСТ 22040-76 (класс точности В) и 22041-76 (класс точности А) с ввинчиваемым концом длиной 2,5d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов.
Допускается применять данные шпильки для ввинчивания в отверстия стальных деталях.
Возможно изготовление высокопрочных шпилек по ГОСТ 22041-76 и ГОСТ 22040-76 классов прочности 8.8, 10.9.
Поле допуска резьбы - 6g. Марка стали ст.20, ст.35, ст.40Х.

Имеем возможность поставки шпилек специального назначения:


  • ТУ 14-4-1532-88 - круглые для трамвайных путей
  • ТУ 14-4-157-2000 - черные стяжные
  • ГОСТ 22042-77 - шпильки для фланцевых соединений

Самое надежное и долговечное крепление какого-либо элемента к стене, полу, потолку, другому базовому строению осуществляется посредством использования специальных анкерных шпилек ГОСТ 24379.1-80.

Примеры условного обозначения:

Шпилька с крупной метрической резьбой ГОСТ 22038-76 диаметром 8 мм, длина шпильки 60 мм предназначена для ввертывания в легкие сплавы, длина ввинчиваемого конца 16 мм;

Шпилька М8 х 60 ГОСТ 22038-76

Шпилька с крупной метрической резьбой ГОСТ 22034-76 ГОСТ 22042-76 диаметром 16 мм, длина шпильки 50 мм

Шпилька М12 х 50 ГОСТ 22034-76

Шпилька с мелким шагом резьбы - 1,5 мм. ГОСТ 22042-76 диаметром 16 мм, длина шпильки 60 мм

Шпилька М16 х 1,5 х 60 ГОСТ 22042-76

Шпилька с мелким шагом резьбы - 2,0 мм. ГОСТ 22032-76 диаметром 20 мм, длина шпильки 90 мм

Шпилька М20 х 2,0 х 90 ГОСТ 22032-76

Осуществляем комплектацию гайками и шайбами. Производство нестандартной фланцевой шпильки по чертежам, нанесение цинкового покрытия.

Под заказ возможно изготовление полнорезьбовых шпилек из углеродистых нелегированных и легированных сталей по ГОСТ 1759.4-87 следующих классов прочности: 4.8; 5.8; 8.8; 10.9.

http://www.metizorel.ru

legkoe-delo.ru

Соединения резьбовые





МЕТОДИЧЕСКОЕ ПОСОБИЕ

«Соединения резьбовые»

форматА3 (сборочный чертёж)

формат А4 (спецификация)

шифр работы : СППК 06 __ 000 ЧМ



Задание заключается в упрощенном изображении соединений крепежными деталями в соответствии с ГОСТ 2.315-68.

В задании (задачник Боголюбов стр. 198) приведены детали, которые должны быть соединены болтом, винтами и шпилькой, размеры резьбы которых заданы в условии.

Изобразить упрощенно по ГОСТ 2.315-68 соединение деталей болтом М12 ГОСТ 7798-70, винтом М8 ГОСТ 1491-80 и шпилькой М10 ГОСТ 22034-76.

Задание выполняется на формате А3 (сборочный чертеж), к нему прилагается формат А4 (спецификация).



Болт входит в отверстие с зазором, на упрощенном изображении. Не показывают зазор, фаску на конце болта, фаски на шестиграннике. Болт, шайба, гайка на разрезе штрихуются. Резьба изображается на всей длине стержня. Размеры болта определяются из таблицы справочника по ГОСТ 7798-70 .(см. приложение)

Для болта М12: высота головки Н=8; диаметр описанной окружности Д=20,9

Длина болта определяется толщинами соединяемых деталей, высотой шайбы (2,5 мм) гайки (Н=10 мм)

lб= 25 + 2,5 + 10 + 4 = 41,5 мм

«4»- длина выходного конца болта » 0,3d» 4мм

Уточняется длина болта по таблице длин болтов (см. справочник)

Принимается ближайшая стандартная l=45мм

Условное обозначение болта:

Болт М12×45 ГОСТ 7798-70

Размеры шайбы выбирают из справочника по таблице размеров шайб по ГОСТ 11371-78 (см. приложение)

Условное обозначение шайбы:

Шайба 12 ГОСТ 11371-78

Таблица S= 2,5мм

Наружный диаметр Д = 24 мм

Условное обозначение гайки:

Гайка М12 ГОСТ 5915-70

Размеры гайки выбирают из справочника: Н = 10 (высота)  Д = 20,9 (диаметр описанной окружности) (см. приложение)

На виде сверху не показывают резьбу, окружность от шайбы.



l1- длина ввинчиваемого резьбового конца, зависит от материала детали, в которую завинчивается шпилька.

L1=d

ГОСТ 22032-76

Сталь

L1=1,25d

ГОСТ 22034-76

Чугун

L1=1,6d

ГОСТ 22036-76

Чугун

L1=2d

ГОСТ 22038-76

Легкий сплав

L1=2,5d

ГОСТ 22040-76

Пластмасса

Условное обозначение шпильки:

Шпилька М10×20 ГОСТ 22034-76

l1 = 1,25d= 1,25 × 10 = 12,5 мм

При упрощенном вычерчивании не изображают:

1)      конец глухого резьбового отверстия;

2)      фаски на концах шпильки;

3)      фаски на шестиграннике гайки;

4)      зазор между шпилькой и отверстием верхней плиты.

Резьба изображена на всей длине шпильки.

Размеры шайбы определяются по таблице

Шайба 10 ГОСТ 11371-78 S= 22 мм Д = 21 мм (см. приложение)

Размеры гайки определяются по таблице

Гайка М10 ГОСТ 5915-70 Н = 8 мм Д = 18,7 мм (см. приложение)

Длина шпильки определяется толщиной соединяемой верхней плиты (5 мм), плюс толщиной шайбы (2 мм), плюс высотой гайки (8 мм), плюс выходной конец шпильки » 0,3d » 3,5 мм

lш = 5 + 2 + 8 + 3,5 = 18,5 мм

Уточняем длину шпильки по таблице длин шпилек, принимаем стандартную длину:

lш = 20мм шпилька М10×20 ГОСТ 22034-76  (см. приложение)



Винт М8 ГОСТ 1491 -80 (по условию)

Длина ввинчиваемой части

l1= 1,25d= 1,25 × 8 = 10 мм

Размеры винта:

диаметр головки Д = 13 мм

высота головки Н = 5 мм

из справочника по ГОСТ 1491-80 (см. приложение)

Длина винта «l» заменяется по чертежу: l= 20 мм

Винт М8×20 ГОСТ 1491-80

При вычерчивании упрощенного варианта соединения винтом не изображают:

1)конец глухого резьбового отверстия;

2)зазоры между винтом и отверстиями в верхней плите;

3)фаску на конце винта;

4)резьба изображается по всей длине винта.

Винт М8×26 ГОСТ 17475-80 с потайной головкой

Размер головки см. справочник ГОСТ 17475-80 (см. приложение)

Длина винта (l= 26 мм) замеряется по чертежу.



На сборочном чертеже каждая деталь имеет свой номер позиции. Номера позиций наносятся в одну строку или в одну колонку. В первую очередь присваивают номер позиций нестандартным деталям, а затем стандартным в алфавитном порядке (болт, винт, гайки, шайбы, шпилька).

На сборочном чертеже проставляют размеры резьбы болта, винта, шпильки.

На виде сверху в соединении винтом шлиц под отвертку изображается утолщенной линией под Ð45°



Спецификация – таблица, содержащая перечень всех деталей, входящих в сборочный чертеж. Вычерчивается спецификация на формате А4 (297х210) по ГОСТ 2.108-68.

Основная надпись по ГОСТ 2.104-68 (форма 2) (185х40).

Спецификация к данному сборочному чертежу состоит из следующих разделов: «Документация», «Детали», «Стандартные изделия».

Заголовки подчеркиваются, выделяются пустыми строчками

В графе «Наименование» указывается:

а) в разделе «Документация»- наименование документа «Сборочный чертеж»;

б) в разделе «Детали»- название деталей;

г) в разделе «Стандартные изделия» записывают условные обозначения болта, винта, гаек, шайб, шпильки. Например: Болт М12×45 ГОСТ 7798-70

ext.spb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
