Вес железобетонной шпалы ЖД дороги, ее длина и ширина
15 октября’18
Шпалы из железобетона
В ходе многолетней эксплуатации, у деревянной шпалы обнаружились многочисленные недостатки. Главным из которых стала подверженность гниению. Да, такие изделия смазываются специальными составами, для защиты от коррозии и поедающих насекомых, вроде термитов. Но даже регулярно обрабатываемая древесина выходит из строя.
Современные технологические решения привнесли в мир изделия из железобетона. Железобетонная шпала не гниет, крепко удерживает рельсы в параллельном состоянии, выдерживает многотонную нагрузку проезжающих составов. Монтаж несколько сложнее, требует применения механизмов, зато обходится дешевле. И в последующей эксплуатации такие пути также сохраняют бюджет. Ведь не надо закупать те самые антисептические составы и платить зарплату человеку, который будет регулярно обрабатывать древесину на путях.
Это позволяет снижать последующий бюджет на поддержание путей в пригодной и безопасной форме.
Размеры железобетонных шпал
За точность и соответствие размерам, отвечают два нормативных документа — ГОСТ — 33320 — 2015 и Стандарт 1081 — 97. Они учитываются при производстве на предприятии ОАО «Спецжелезобетон» под торговой маркой «Микабет» и весь процесс создания проходит строго в рамках этих нормативов.<.p>
Точные размеры бетонной шпалы следующие:
- Длина изделия — 2 700 миллиметров
- Ширина — 300 миллиметров
- Высота центральной части — 145 мм.
- Толщина рельсовой опорной точки — 206 мм.
- Высшая точка крайней части, «ската» — 230 миллиметров
- Вес изделия — 270 килограмм
- Объем бетона здесь 0.108 м3
Это касается ГОСТ — 33320 — 2015, железобетонная шпала для железных дорог, Тип 1, подтип Ш-1, под рельс Р75 или Р65. тут используется клеммно-болтовой тип соединения. Но помимо такой классической формы, среди продуктов «Микабет» можно выделить и другие образцы:
- Железобетонная шпала, предварительно напряженная с упорными металлическими анкерами. Ее вес больше, 290 килограмм
- ЖБ шпала, с предварительным напряжением, используемая для веерных путей в метро. Вес в 270 кг.
Другие характеристики
При выборе изделий для ЖД строительства, необходимо учитывать не только его вес и размеры, но и другие факторы. Первый из них — морозостойкость. Этот показатель определяет устойчивость бетона в холодное время года и сохранение им всех заявленных производителем качеств.
- Объем бетона, м³ — 0.11
- Вагонная норма загрузки — 240- 256
Монтаж и использование
По сути, это всего лишь бетонные балки, у которых имеются специальные места для установки рельсов. Создаются и технические отверстия под установку рельсошпального скрепления. В качестве основного преимущества перед альтернативными вариантами, бетон выдвигает колоссальный срок службы. При грамотном выборе класса бетона, этот срок становится практически неограниченным. Также класс формирует сопротивление к механической нагрузке. Говоря простыми словами, вес проходящего поезда, передающийся через рельсы, не заставит его треснуть и крошиться. Это подходит для проведения путей там, где планируется ход нагруженных товарных поездов.
Если выделять негативные моменты использования, то на первое место выходит сложность установки. Вес конструкции не позволяет заниматься ей руками, без привлечения механических подъемников. Также электропроводность. Если деревянная шпала гасит любые токи, то тут надо использовать прокладки. Тем не менее, сегодняшние стандарты строительства железнодорожных путей таковы, что древесина уже изживший себя материал.
Добавьте к этому и негативное мнение общества об использовании деревьев. Сейчас в Европе виден явный тренд на замену деревянных конструкций железобетонными. Перспективы хороши еще и тем, что последующие затраты на эксплуатацию и поддержание дороги в рабочем и безопасном виде сокращаются по описанным выше причинам. Такие факторы формируют отличное будущее для железобетонных изделий и эта ниша активно развивается.
Шпалы — ЖД Снаб

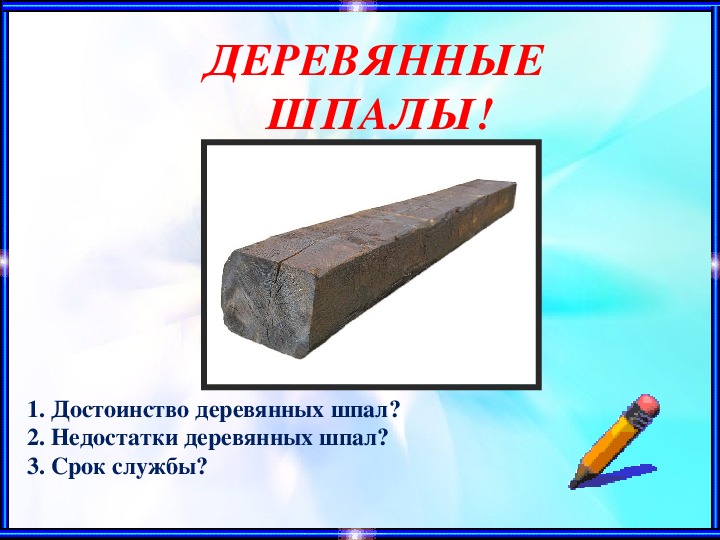

Шпала деревянная
Шпалы — опоры для рельсов в виде брусьев, укладываемых на балластный слой верхнего строения пути.
Деревянные шпалы изготавливаются из сосны, ели, кедра, пихты, березы и других древесных пород и имеют широкое распространение при строительстве железных дорог. Причина такой популярности — сравнительно невысокая стоимость, упругость и простота в использовании и изготовлении, не проводят электрический ток. Однако деревянные шпалы имеют меньший срок службы в сравнении с железобетонными шпалами.
Для увеличения срока службы и износоустойчивости шпалы пропитываются специальными веществами — креозотом, маслами и антисептиками. Такая обработка уменьшает факторы воздействия окружающей среды и приводит к большей прочности изделия, поэтому пропитанные деревянные шпалы пользуются большой популярностью. Деревянные шпалы делятся на обрезные (отесанные с 4-х сторон), полуобрезные (отесанные с 4-х сторон) и необрезные (отесанные сверху и снизу).
Шпалы используются при строительстве, эксплуатации и ремонте пути железных дорог. Шпалы обеспечивают неизменность взаимного расположения рельсовых нитей, воспринимают давление от рельсов и передают его на балластный слой.

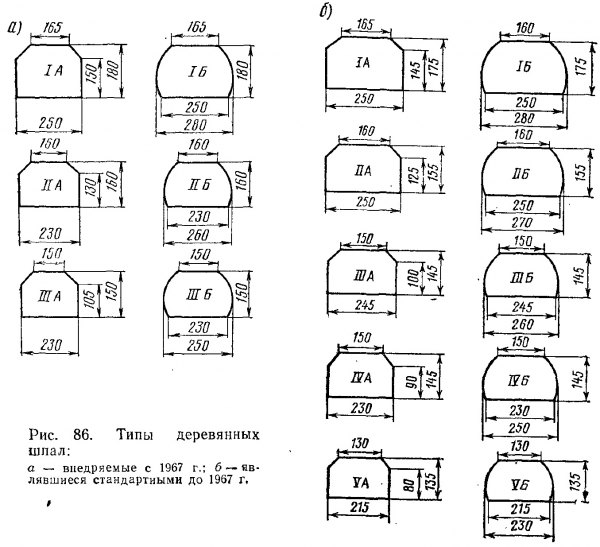

Наименование | Назначение | ГОСТ, ТУ | Вес | Чертеж |
I тип шпалы (обрезные, полуобрезные, необрезные) | для главных путей
| ГОСТ 78-2004
| Вес одной шт. — ≈ 85 кг Габаритные размеры (мм) 180x250x2750 | |
II тип шпалы (обрезные, полуобрезные, необрезные) | для станционных и подъездных путей | ГОСТ 78-2004 | Вес одной шт. — ≈ 80 кг Габаритные размеры (мм) 160x230x2750 | |
III тип шпалы (обрезные, полуобрезные, необрезные) | для малодеятельных подъездных путей промышленных предприятий | ГОСТ 78-2004 | Вес одной шт. — ≈ 80 кг.Габаритные размеры (мм) 150x230x2750 |
Брус для стрелочных переводов
Деревянный брус переводной служит для устройства стрелочных переводов. Он выполняет функцию анологичную функции шпал, но имеет другие геометрические размеры.
Толщина бруса переводного любого вида не должна быть меньше, чем 160 мм, ширина верхней пластины не может быть меньше 200 мм, а нижней — 230 мм. Длина бруса переводного колеблется от 3000 мм до 5500 мм. Градация идет через 250 мм и зависит от марки стрелочного перевода. Переводные брусья поставляются готовыми комплектами для определенной стрелки. Допускаются отклонения по длине для всех типов брусьев не более +- 20 мм.
Поскольку брус переводной, работает в условиях, способствующих гниению древесины, весь напиленный брус подвергается обязательной пропитке специальными масленичными антисептическими составами, которые делают брус устойчивым к гниению и продлевают срок его службы.
Скачать ГОСТ 8816-2003.
| Длина брусьев, м
| Тип комплекта | А1 | А2 | А3 | А4 | Б1 | Б2 | Б3 | ||
Тип рельсов | Р65 | Р65,Р50 | Р65 | Р65 | Р50,Р43 | Р50,Р43 | Р50 | Р65 | ||
Марка стрелочного перевода | 1/22 | 1/18 | 1/11 | 1/9 | 1/11 | 1/9 | 1/7 | 1/6 | 1/6 | |
Условный номер длины бруса | Количество брусьев в комплекте, шт. | |||||||||
| 3,00 | 1 | 16 | 31 | 16 | 17 | 16 | 17 | 16 | 12 | 10 |
| 3,25 | 2 | 39 | 16 | 10 | 10 | 8 | 7 | 4 | 5 | 6 |
| 3,50 | 3 | 21 | 17 | 8 | 8 | 7 | 7 | 7 | 4 | 4 |
| 3,75 | 4 | 16 | 12 | 7 | 4 | 8 | 5 | 2 | 3 | 3 |
| 4,00 | 5 | 14 | 11 | 5 | 6 | 4 | 3 | 7 | 3 | 3 |
| 4,25 | 6 | 12 | 9 | 6 | 5 | 6 | 4 | 2 | 2 | 3 |
| 4,50 | 7 | 10 | 8 | 7 | 6 | 7 | 7 | 10 | 5 | 3 |
| 4,75 | 8 | 10 | 9 | 6 | 4 | 5 | 4 | 4 | 3 | 3 |
| 5,00 | 9 | 11 | 9 | 5 | 4 | 5 | 5 | 4 | 3 | 3 |
| 5,25 | 10 | 10 | 8 | 6 | 4 | 6 | 4 | 2 | 4 | 4 |
| 5,50 | 11 | 11 | 7 | 4 | — | 3 | — | — | — | — |
| всего | — | 170 | 137 | 80 | 68 | 75 | 63 | 58 | 44 | 42 |
| Объем тип II | — | 24,87 | 19,73 | 11,73 | 9,52 | 10,97 | 8,92 | 8,24 | 6,28 | 6,01 |
| Объем тип I | — | 30,41 | 24,12 | 15,46 | 11,65 | 14,44 | 10,91 | — | — | — |
Шпала железобетонная
Железобетонные шпалы используются при строительстве железнодорожных путей в нашей стране еще с 60-х годов.
Они отличаются невысокой стоимостью и большим сроком службы. По сравнению, например, с деревянными пропитанными шпалами, шпалы из железобетона не подвержены гниению, не боятся атмосферных воздействий и имеют большой запас прочности.
Шпала железобетонная представляет собой цельнобрусковую конструкцию из подготовленного железобетона напряженного, армированную высокопрочной проволокой, которая обязана удовлетворять требованиям ГОСТ 10629-88 и ТУ 5864-019-11337151-95.
Наименование | Назначение | ГОСТ, ТУ | Вес | Чертеж |
| Шпалы Ш 1-1 (угол наклона упорных кромок подрельсовых площадок в шпалах 55º) | применяется для раздельного клеммно — болтового скрепления КБ с болтовым прикреплением подкладки к шпале | ГОСТ 10629-88
| Вес одной шт. Норма загрузки в полувагон — 256 шт. | |
| Шпалы Ш 1-2 (угол наклона упорных кромок подрельсовых площадок в шпалах 72º) | применяется для раздельного клеммно — болтового скрепления КБ с болтовым прикреплением подкладки к шпале | ГОСТ 10629-88 |
| |
| Шпалы Ш 2-1 | применяется для нераздельного клеммно-болтового рельсового скрепления БПУ с болтовым прикреплением подкладки или рельса к шпале | ГОСТ 10629-88 | ||
| Шпалы Ш 3 | применяется для нераздельного клеммно-болтового скрепления ЖБР65 с болтовым прикреплением рельса к шпале | ГОСТ 10629-88 | ||
| Шпалы ШС-АРС | применяется для анкерного рельсового скрепления |
