Деревянные шпалы: размеры, ГОСТы — Древесный мир
Автор admin На чтение 6 мин Опубликовано Обновлено
Содержание
- Из какой древесины делают шпалы
- Классификация по типам
- Классификация по габаритам ж/д-конструкций
- Виды по типу сечения:
- Длина и другие габаритные размеры шпалы из дерева
- Размеры ЖД шпалы деревянной по ГОСТу
- Технология производства деревянных шпал
- Требования к переводным брусьям:
- Мостовые брусья
- Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям
- Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям
Из какой древесины делают шпалы
Выбор типа дерева зависит от местных условий и климата.
Обычно применяются хвойные породы дерева – сосна, лиственница, ель или кедр. В отдельных случаях применяют лиственные породы – берёза, ясень, дуб.
Классификация по типам
Все характеристики шпал должны соответствовать установленным требованиям и стандартам. Исходя из свойств материалы можно разделить по типам.
При стандартной длине и ширине деревянные шпалы могут быть 4х классов и применяться при создании железнодорожных путей.
- I-II классы – это шпалы, которые не имеют деформации и способны выдерживать транспортные средства, которые идут со скоростью более 100 км/ч, а также с грузонапряженностью свыше 5 000 000 т/км за год;
- Материалы III–IV класса используются для интенсивно функционирующих подъездных линий, а также ля создания пути к сортировочным пунктам и станциям приёма-отправки;
- Также выделяются пути V класса, которые применяются в основном для осуществления маневрово-вывозных операций.
Классификация по габаритам ж/д-конструкций
Выделяются 3 типа изделий.
Рассмотрим каждый из них.
- Первый тип (1) – применяется для сооружения основных путей (I-II класса пути).
- Второй (2) – используется для отдельных участков подъезда и станционных (III-IV классы).
- Третий (3) – обычно пригодится для осуществления транспортных развязок организаций и промышленных объектов (V).

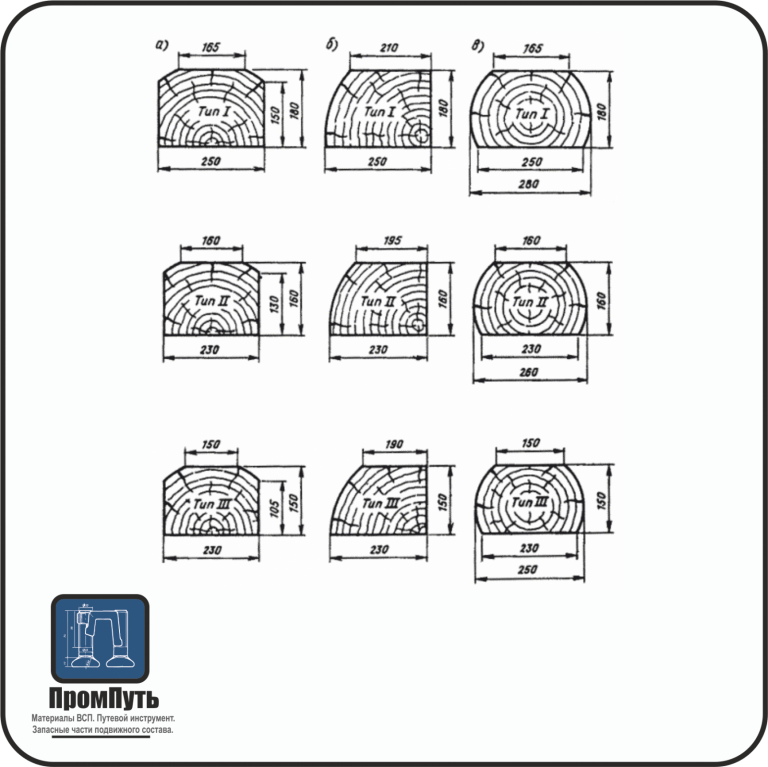

Виды по типу сечения:
- обрезные – когда сечение имеет вид правильного квадрата;
- полуобрезные – в профиле шпалы отсутствует один из углов;
- необрезные – сняты противоположные (по отношению друг к другу) грани, что обычно актуально для бывших в употреблении элементов ВСП.
Длина и другие габаритные размеры шпалы из дерева
Для того, чтобы обеспечить практические преимущества опор рельсов, эти элементы стандартизированы.
К преимуществам относятся:
- Высокий уровень обработки экологически чистого материала;
- Сохранение упругости элементов при имеющемся сравнительно небольшом весе;
- Устойчивость к изменениям температур;
- Взаимодействие с балластной подушкой, которое не приводит к разрушению полосу движения;
- Также деревянная шпала служит как диэлектрик.
Благодаря этим плюсам материал можно использовать в строительстве и создании путевых линий.
Важный недостаток у материала это подверженность к разрушению и гниению, несмотря на обязательную обработку перед установкой на пути.
У стандартных шпал фиксированный показатель влажности – не более 22%.
Габариты шпал из дерева приведены в таблице ниже, по нормам допустимо отклонение от установленных цифр ± 5 мм.
Таблица — Размеры разных типов шпал
| Разновидность | Толщина h | Высота пропиленных боковых сторон h2 | Ширина | Длина | ||
| Верхней пластины | Нижней b’ | |||||
| b | b’ | |||||
| I | 180±5 | 150 | 180 | 210 | 250±5 | 2750±20 |
| II | 160±5 | 130 | 150 | 195 | 230±5 | 2750±20 |
| III | 150±5 | 105 | 140 | 190 | 250±5 | 2750±20 |
Также напоминаем, что эти параметры актуальны для хвойных пород древесины (а именно для массивов ели, пихты, лиственницы), а также берёзы с уровнем влажности до 22%.
Если показатель влажности не соответствует норме, то древесина будет отправлена на дополнительную усушку до уровня, прописанного в ГОСТ 6782.1-75 и 6782.2-75.
Размеры ЖД шпалы деревянной по ГОСТу
Все рассматриваемые габариты регламентированы межгосударственным стандартом ГОСТ 78-2004, утвержденным для всех стран таможенного союза от 2006 года.
Чёткие габариты и состояния материала регулируется ГОСТом, для того, чтобы обеспечить безопасную эксплуатацию.
Технология производства деревянных шпал
Процесс изготовления может отличаться по способу распила деталей, по вижу оборудования, которое будет использоваться, а также по используемой древесине.
Как поэтапно делаются шпалы:
- Осуществляется выбор пиломатериала определённого размера для дальнейшей работы с ним;
- Материал размечается;
- Делается распил;
- Детали обрабатываются антисептическим раствором;
- Далее отправляется на сушку;
- Продукция проверяется и сортируется;
- Делаются отверстия для крепежа;
- Маркировка готовых шпал.
Переводные брусья
Переводные брусья – это поперечные перекладины на железнодорожном пути в местах, где устанавливается стрелочный перевод. Обычно брусья для переводов укладываются на верхний балластный слой железнодорожного полотна.
Готовые элементы путей такого вида должны строго соответствовать ГОСТу 8816-70.
Ниже публикуем эскиз с поперечным сечением брусьев для стрелочных переводов:
Таблица размеров брусьев для стрелочных переводов
| Тип | Толщина h, мм | Высота пропила, h2, мм | Размер по стороне без пропила, b2, мм | Ширина верхней пластины, b, мм | Значение нижней пласти, b1, мм | ||
| Нормальная, мм | Широкая, мм | Уширенная, мм | |||||
| 1 | 180 ± 5 | 150 | 300 | – | 200-10 | 220-10 | 260-5; +20 |
| 2 | 160 ± 5 | 130 | 280 | 175-10 | – | 220-10 | 250-5; +20 |
| 3 | 160 ± 5 | 130 | 260 | 175-10 | 200-10 | – | 230-5; +20 |
Внимание, если мы рассматриваем переводной брус, важно знать ее проект так как различные проекты стрелочных переводов монтируются на соответствующий комплекту брусьев, имеющих разнообразные длины.
Составляет она от 3 до 6,5 м (а не 2,75 м). Шаг – каждые 0,25 м. Поставляются такие изделия комплектами, в количестве, регламентированном проектами.
Требования к переводным брусьям:
- Полное соответствие назначению, а именно материалы I-II класса должны применяться на ветках со скоростным транспортом (от 100 км/ч), и высокой грузонапряженностью; элементы III-IV класса используют на подъездных, приемочных, сортировочных, станционных линиях; V класс для малодеятельных полотен или на базе производственных предприятий.
- Нормальная влажность, не выше 22%.
Мостовые брусья могут быть двух размеров:
- 220 х 240 мм;
- или 220 х 260 мм.
Также возможны варианты 220 х 280 и 240 х 300 мм, выполненные по индивидуальному заказу.
Максимально допустимый уровень влажности – до 20%.
Мостовые брусья обычного сечения имеют длину 3,25 м.
Чем больше расстояние между осями продольных балок или ферм моста (до 2,5 м), тем большим должно быть поперечное сечение мостовых брусьев (до 24х30 см) и их длина (до 4,20 м).
Технические требования, предъявляемые к непропитанным шпалам деревянным стандартного размера и веса, к мостовым и переводным брусьям
- выпуск из хвойных пород (массива ели, пихты, лиственницы или сосны), также из березы;
- нормы допустимых отклонений от нормы регламентированы ГОСТами 2140-81 и 78-2004, а также 8816-70 и 28450-90;
- необходимо выполнять глубокую наколку согласно ТУ 13-06-23-1-87, хотя ее можно вообще не осуществлять при предварительном одобрении покупателя;
- Необходимо нанесение маркировки на один из торцов готовой детали стойкой краской с информацией об изготовителе.
Технические требования, предъявляемые к шпалам деревянным пропитанным стандартного размера, к мостовым и переводным брусьям
- По ГОСТ 20022.5-93 производитель шпал должен покрывать их антисептической защитой.
- Все механические операции нужно проводить перед защитной пропиткой.
- Если происходит просверливания материала, уже прошедшего антисептическую обработку, то отверстия также должны быть обработаны.
- Для мостовых брусьев глубина пропитки должна отвечать нормам ГОСТа 20022-5.93 и зависит от породы:
- для сосны и кедра она обязана превышать 85% от ширины железнодорожной шпалы стандартного размера;
- для лиственницы, пихты, сосны – до 5 мм по заболони и от 2 мм – по обнаженному ядровому слою;
- для наколотых – от 50-60 мм.
Также рекомендуем видеообзор деревянных шпал для наглядности
Надеемся, что наши материалы помогли вам разобраться в теме шпал из древесины и вы нашли ответы на свои вопросы.
