Размеры и типы деревянных шпал
Размеры и типы деревянных шпал
Шпалы имеют стандартную длину, сегодня это показатель установлен на уровне 275 сантиметров с допуском плюс-минус два. Такой показатель позволяет оптимизировать работу так называемого балластного слоя. Для дорог с высокой напряженностью, то есть большой проходимостью грузового транспорта, может быть допущено изменение длины до 280 сантиметров; на участках с дифференцированной шириной колеи допускаются жд шпалы с длинной 300 сантиметров.
1) для главных путей (пути 1 и 2 класса) и путей с повышенной грузонапряженностью;
2) для главных путей 3 и 4 класса, а также сортировочных путей, путей, на которых происходит приемка и отправка грузов, путей с повышенной интенсивностью движения по ним;
3) для путей пятого класса, малодеятельных дорог, участков, которые предназначены для совершения маневров.
По возможной форме поперечного сечения шпалы также принято делить на:
1) жд шпалы, пропиленные со всех четырех сторон, или обрезные;
3) опоры, пропиленные с двух сторон противоположного направления, необрезные.
Традиционно на одном из торцов готовой шпалы ставится специальное клеймо, краской обычно наносят символы, позволяющие распознать поставщика, тип используемой в производстве древесины, сорт.
Выделяют несколько типов обозначений, наносимых на шпалы, среди них:
1) IA, IIA, IIIА – для обрезных шпал;
2) IБ, IIБ, IIIБ – для необрезных шпал.
При укладке на шпалу также накладывается другое специальное клеймо, это клеймо гвоздевого типа, на котором собственно и указан год укладки поперечных опор. Отсутствие клейма считается серьезным нарушением укладки.
С целью уменьшения затрат на производство шпал на железных дорогах нашей страны разрешено использование так называемых старогодных шпал, это жд шпалы, снятые с рельсной решетки при проведении строительных работ. Также используются нецелые, составные шпалы. Подобные деревянные опоры принято делить на три основных направления:
1) Шпалы первой категории, которые можно использовать на путях 1-3 класса, дорогах главного типа и предназначенных для приемки либо отправки грузов.
К таким шпалам принято относить опоры с износом не более 5 миллиметров древесины, без сквозного раскола, у которых размер отверстий не превышает 20-24 миллиметра, без признаков гниения.
2) Шпалы второй категории, применяемые для железнодорожных путей 3 или 4 классов. Для таких шпал износ по древесине не должен превышать 30-50 миллиметров в зависимости от типа шпал, допускаются сквозные расколы по торцам, могут иметься трещины любой длины, шурупные отверстия, не превышающие показателя 40 миллиметров, загнивание торцов допускается по глубине, не превышающей возможности обрезки шпалы до 2,5 метров.
3) Шпалы третьей категории предназначены для путей самого низкого, пятого класса. Это шпалы, не вошедшие ни в одну из вышеперечисленных подгрупп.

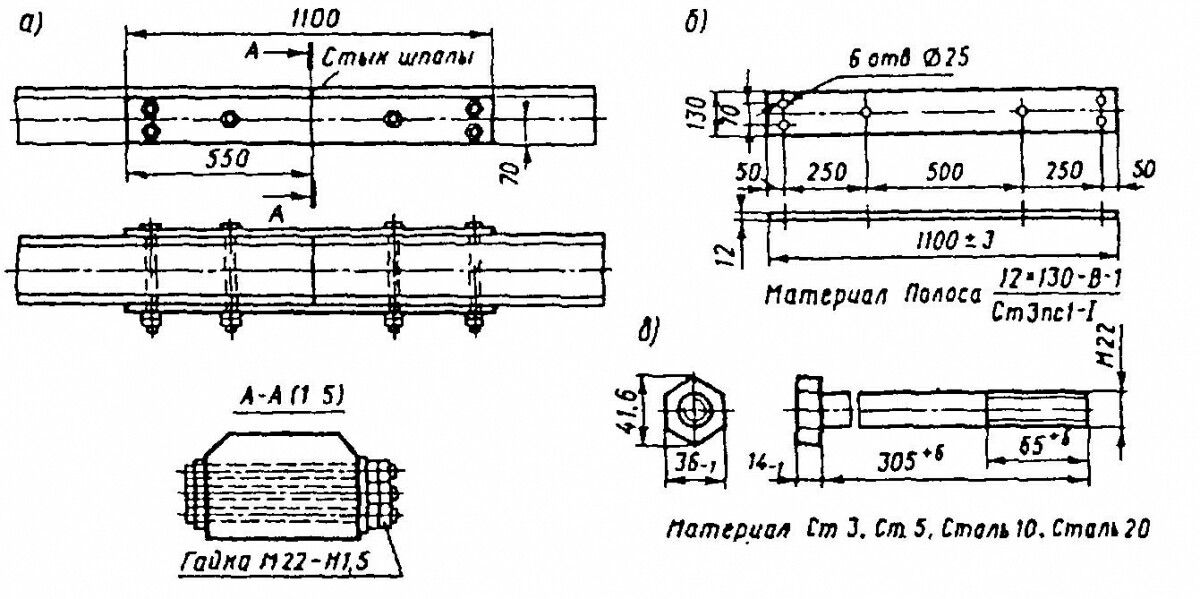

Составные шпалы изготавливаются из материалов, относящихся к одному и тому же типу. Они предназначаются для использования на ненапряженных, малодеятельных путях. Конструкция таких опор в обязательном порядке должна соответствовать требованиям ТУ.
12 Января 2016
skip_previous
Шпалы деревянные пропитанные, тип 1 ГОСТ в наличии. Шпала деревянная пропитанная тип I по доступным ценам.
Шпала деревянная пропитанная, тип 1 ГОСТ 78-2004(89)
Цена по запросу
В корзину
Технические характеристики:
| Характеристика | Значение |
| Вес 1 шт, кг | 80 |
| Единица измерения | шт |
| Размер (д/ш/в), м | 2,75х0,25х0,18 |
| Высота шпалы, мм | 180 ± 5 |
| Высота пропиленных боковых сторон h2, мм | 150 |
| Ширина верхней плоскости шпалы b, мм | 180 |
| Ширина верхней плоскости шпалы b’, мм | 210 |
| Ширина верхней плоскости шпалы b1, мм | 250 ± 5 |
| ГОСТ | ГОСТ 78-2004 |
| Пропитка | по ГОСТу 20022. 5-93 |
| Длина, м | 2,75 |
| Материал шпалы | древесина |
| Тип шпалы | тип 1 |
Область применения
Особо важным преимуществом шпал деревянных пропитанных тип 1 является их технологические особенности в процессе использования, это плюс в особенности заметен при смене шпал и проведении перешивке железнодорожного полотна. Это связано с тем, что древесина является очень упругим материалом, и поэтому очень хорошо воспринимает нагрузку создаваемую подвижным составом. Такая особенность позволяет существенно снизить количество образований просадок на всём протяжении пути в местах стыков рельс.
Компания «Техмет» предлагает к реализации шпалы деревянные пропитанные, тип 1, ГОСТ 78-2004. Данный тип шпал необходим для эксплуатации на главных железнодорожных путях. Шпала деревянная пропитанная, тип 1, ГОСТ 78-2004 обладает очень важным свойством — это возможностью увеличение рельсовой колеи железнодорожных путей в кривых, обладающих радиусом меньше 350 метров.
Креозотная антисептическая пропитка, выполняемая в соответсвии с ГОСТом 20022.5-93, делает деревянные шпалы, тип 1 малоподвержеными негативному воздействию со стороны окружаюей среды, приводящее к гниению, а так благодаря пропитки шпалы обладают прекрасное сцепление с щебёночным балластом. Стоит отметить, что шпалы деревянные пропитанные, тип 1 не чувствительны к резким изменениям температурного режима.
Еще одним достоинством данного вида шпал является тот факт, что при регулировке ж/д пути по шаблону, на шпалах из древесины не требуется дополнительные материалы для выполнения ремонтных работ, а для скрепление используется минимальное количество элементов крепежа.
Описание
Согласно ГОСТ 78-2004 шпалы деревянные пропитанные, тип 1 имеют размеры 2,75 мх0,25 м х0,18 м, и данный тип шпал был подвергнут обработке антисептиком. Шпалы деревянные пропитанные, тип I разделяют на необрезанные, обрезные и полуобрезные.
Средний срок службы деревянных шпал, тип 1 варьируется от 7 до 40 лет.
Менеджеры-консультанты компании «Техмет» могут продать Вам шпалу деревянную пропитанную, тип 1, цена которой Вас приятно удивит. Для того чтобы узнать, как купить рельс КР-100 в компании «Техмет», Вам необходимо лишь связаться с нашими специалистами по продажам по телефонам +7 (49234) 333-78, +7 (49234) 218-67, +7 (910) 778-23-77, или написать на нашу электронную почту — tm377@mail.ru.Компания «ТехМет» занимаемся продажей шпал деревянных пропитанных тип 1(новые, резер, б/у) по всей территории России, поэтому для нас не имеет значения удалённость клиента, Вы можете купить шпалу деревянную пропитанную в Москве, в Екатеринбурге, в Санкт-Петербурге, в Нижнем Новгороде, в Саратове, в Кандрах, в Октябрьске, в Петрозаводске, в Уфе, в Перми, в Буздяке и других городах Российской Федерации в полном объёме и в срок.
«Техмет» всегда готов предоставить клиенту деревянные пропитанные шпалы первого типа со всеми паспортами соответствия и сертификатами, подтверждающими качество реализуемой нами продукции.
Помимо прочего наши консультанты дадут Вам развёрнутый ответ на любой Ваш вопрос касательно шпал деревянных пропитанных, будь то «чем пропитывают шпалы деревянные железнодорожные», «чем пропитывают шпалы деревянные железнодорожные кроме креозота» или «сколько весит шпала деревянная пропитанная», наши менеджеры всегда дадут Вам ответ. Компания «ТехМет» поможет Вам купить шпалы деревянные пропитанные тип 1, а также сопутствующую продукцию.
«ТехМет» реализует шпала деревянные пропитанные тип 1 с доставкой по России и странам, входящих в Союз Независимых Государств.
Чертёж / схема
Цены
| Наименование товара | Цена, руб |
| Шпала деревянная пропитанная, тип 1 | Цена по запросу у менеджера |
Доставка
| Тип доставки | Цена, руб |
| Доставка по России | Уточнить у менеджера |
| Доставка по СНГ | Уточнить у менеджера |
Доставим в короткие сроки в любой регион на Ваш объект или производство.
Перевезем собственным автотранспортом. Также оформляем ж/д грузоперевозки. При необходимости груз страхуем и сопровождаем.
Внимание! Обратитесь к менеджеру и получите ИНДИВИДУАЛЬНОЕ и ВЫГОДНОЕ
предложение по телефонам:+7 (499) 70-44-377
+7 (49234) 333-78
+7 (49234) 218-67
+7 (910) 778-23-77
Деревянная шпала | Деревянный шпал | Деревянная шпала на продажу
Деревянная шпала, также называемая деревянной шпалой, представляет собой один из видов железнодорожных шпал, изготовленных из дерева, также известный как деревянная железнодорожная шпала или деревянная шпала . В качестве основных компонентов железнодорожного пути деревянная шпала используется для перевозки стального рельса, она крепится с помощью крепежных элементов Common Rail, таких как рельсовый зажим, железнодорожный шпал, железнодорожная шпала и т. д.
Древесина для изготовления деревянной шпалы обычно требует прочности и хорошей эластичности.
Из-за деревянных шпал легко поддается коррозии, что скажется на сроке службы. Погружение в масло
Продается деревянная шпала
Anyang General International Co., Ltd. имеет более чем 20-летний опыт работы с железнодорожными крепежными элементами, такими как деревянные шпалы, стальные шпалы, рельсовые стыки, стальные рельсы, рельсовые зажимы и другие соответствующие крепежные элементы для строительства железных дорог. AGICO RAIL имеет несколько сертификатов качества, таких как ISO9.001, IAF, CNAS и т. д. как надежный поставщик железнодорожных скреплений, наша железнодорожная продукция экспортируется во многие страны, включая Вьетнам, Австралию, Малайзию, Кению, Индонезию, Бразилию и т.
д.
Наша деревянная шпала в основном изготовлена из южной сосны или монгольской сосны, и все шпалы проходят профессиональную обработку. По применению деревянную шпалу можно разделить на три типа: обработанная деревянная шпала для нормального пути, обработанная деревянная шпала для стрелочного перевода, обработанная деревянная шпала для моста .
Обработанная деревянная шпала для нормального пути
Как следует из названия, обычная деревянная шпала используется на главной линии железной дороги. Для стандарта GB тип I с 16 см × 22 см × 250 см и тип II с 14,5 см × 20 см × 250 см являются двумя типичными размерами.
| Тип | Длина (мм) | Ширина (мм) | Толщина (мм) |
| КТМБ | 2000(±12) | 254(+12,0) | 127(+11,-3) |
| тип Ⅰ | 2500(±60) | 220(±10) | 160(0,-5) |
| тип Ⅱ | 2500(±60) | 220(±10) | 145(0,-5) |
| Стандарт | 2600~4800(±60) | 240(±10) | 160(0,-5) |
Обработанная деревянная шпала для стрелочного перевода
Стрелочные шпалы применяются для стрелочных переводов на стыке железнодорожных путей.
| Тип | Длина (мм) | Ширина (мм) | Толщина (мм) |
| КТМБ | |||
| Обычный | 2600~4850 | 220 | 160 |
| Стандарт | 2600~4800 | 240 | 160 |
Обработанная деревянная шпала для моста
Мостовая деревянная шпала используется для укладки железнодорожных путей по мосту.
| Тип | Длина (мм) | Ширина (мм) | Толщина (мм) |
| КТМБ | |||
| Стандарт | 3000 | 220 | 240/260/280/300 |
