Шпала железнодорожная размеры – Размеры шпалы деревянной железнодорожной. Шпала железобетонная: размеры

Размеры и типы деревянных шпал ГОСТ 78-89

Для прокладки железных дорог традиционно используют шпалы из пропитанного дерева. Выбор вполне обоснованный — дерево отлично сцепляется с гравием и не даёт рельсам расползаться в разные стороны, что крайне важно для поездов, которые ездят по железнодорожным путям. А для того, чтобы шпала не сгнила от дождя и снега, не была съедена вредителями или уничтожена грибком, её пропитывают антисептиками и маслами. По ГОСТу материал изготовления — пихта, сосна, ель, кедр, лиственница или берёза.

Хотя размер шпалы деревянной пропитанной всегда соответствует какому-то стандарту, между ними есть существенные различия. Они отличаются по самым разным параметром. Сегодня мы рассмотрим те типы и размеры шпал, которые соответствуют общепринятым стандартам и используются для прокладки железнодорожных путей разных видов.

Шпала деревянная пропитанная тип 1: размеры и применение

Деревянные шпалы 1 типа являются самыми прочными из всех. Это следует из их сферы применения — их используют для прокладки основных железнодорожных путей. Они испытывают большую нагрузку, а потому размеры шпалы деревянной жд 1 типа отличаются в сторону ширины и толщины от других. Длина у всех без исключения шпал, используемых на российских железных дорогах, одинакова — 275 сантиметров плюс минус 2 см. Поэтому цена данного типа шпал выше, чем стоимость прочих. Что касается других параметров, они выглядят следующим образом:

  • Толщина — 180-185 см;
  • Высота пропиленных боковых сторон — ровно 150 см;
  • Ширина верхней пласти — 180 и 210 см;
  • Ширина нижней пласти — 250-255 см.

Шпала деревянная пропитанная тип 2: размеры и применение

Деревянная шпала типа 2 используется в более спокойных условиях — она монтируется на станциях и подъездных путях. Она тоньше, чем шпала 1 типа, хотя имеет такую же длину и изготавливается из того же самого материала, точно так же предварительно просушенного и пропитанного специальными составами. Главное отличие заключается в том, какой размер шпалы железнодорожной деревянной в плане ширины, высоты и толщины допустим в случае изготовления шпал типа 2. Они имеют следующие параметры:

  • Толщина — 160-165 см;
  • Высота пропиленных боковых сторон — ровно 130 см;
  • Ширина верхней пласти — 150 и 295 см;
  • Ширина нижней пласти — 230-235 см.

Цены на оба типа железнодорожных шпал вы можете узнать, связавшись с нами по телефону. Компания «ВСП-Комплект» изготавливает пропитанные шпалы всех типов в строгом соответствии с ГОСТом.

xn----7sbaf1cwamir6b.xn--p1ai

Виды шпал железнодорожных | УкрМашСервис



Ж/д путь  состоит из

- верхнего строения пути (дальше ВСП) это рельсы, шпалы, всевозможный ж/д крепеж, стрелочные переводы.

- нижнего строения (земляное полотно) служит опорой для ВСП.

Все элементы ВСП образуют единую систему, которая служит для передачи усилия от воздействия колес подвижных составов на нижнее строение пути. Помимо этого с помощью рельсов и стрелочных переводов обеспечивается направление движения составов.

Элементы ВСП взаимосвязаны и работа каждого элемента связана с положением и состоянием других. В силу всего этого МВСП должны быть должного качества дабы передвижения по верхнему строению пути было безопасным.



Предприятие ООО «УкрМашСервис» укомплектует Ваши железные дороги самыми качественными материалами верхнего строения пути. Одними из них являются шпал железнодорожные.

Они бывают двух видов: деревянные пропитанные и железобетонные.

Мы производим шпалы деревянные (обрезные, полуобрезные, необрезные)  двух видов:



Размеры деревянных шпал.


Тип шпалы Высота, мм Высота шпалы, без боковых спилов, мм Ширина верхней пласти, не менее, мм Ширина нижней пласти, не менее, мм Длина деревянной ж д шпалы, мм  Размеры шпал

 Тип 1

используют для главных путей.

 h=180  h1= 150 b= 180, b1 = 250 b1 = 250 L= 2750

 Тип 2

используют станционных и подъездных путей.

 h=160  h1= 130 b= 150, b1 = 195  b1 = 230 L= 2750


 Тип 3

для малодеятельных подъездных путей.

 h= 150  h1= 105 b= 140, b1 = 190 b1= 230 L= 2750

2016-03-20

rails.com.ua

Железобетонные шпалы: особенности полушпал, производство, размеры

В этой статье мы расскажем о том, что собой представляют собой данные изделия, а также о том, каковы особенности их производства и эксплуатации. Рассмотрим, где используются железобетонные шпалы б у,и какие требования предъявляются к производителям данного вида материалов.

Первоначально под железнодорожные рельсы подкладывались каменные бруски. Чуть позже камень заменили деревом, которое не только обладало лучшими амортизационными качествами, но и было проще в плане механической обработки. Впрочем, ситуация кардинально изменилась только лишь тогда, когда началось производство железобетонных шпал.

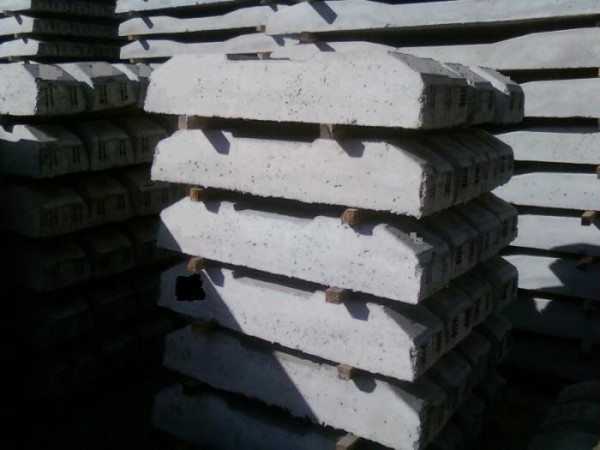

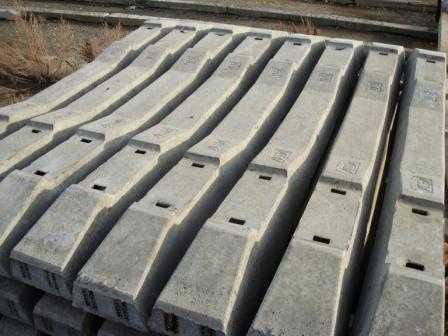

Готовые к установке шпалы

Немного истории

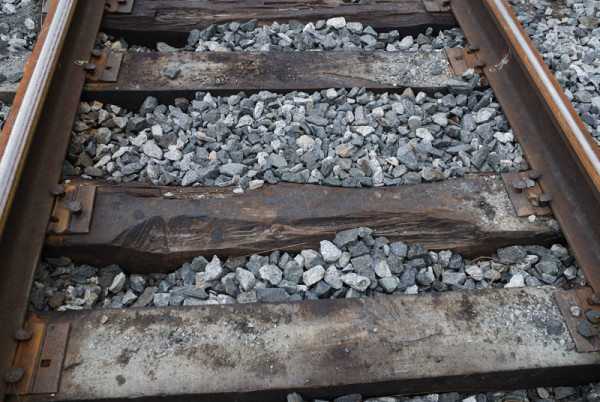

На фото — деревянные шпалы после долговременной эксплуатации

Как уже было сказано, история железных дорог насчитывает несколько разновидностей подпорок, которые укладываются под рельсы. Все решения имели ряд эксплуатационных недостатков. Например, камень был чрезвычайно сложен в обработке и имел низкие амортизационные свойства.

Кроме того, несмотря на кажущуюся прочность, эти плиты были не самым долговечным решением, так как вследствие продолжительного механического воздействия трескались и приходили в частичную или полную негодность.

Чуть лучше дело обстояло с изделиями из древесины. Такие шпалы просмаливались для защиты от негативного воздействия факторов внешней среды. Но древесина, рано или поздно, несмотря на специальную обработку, гниёт. И, как результат, железнодорожные пути требуют ремонта.

Несмотря на неплохие амортизационные качества, древесина имеет один существенный недостаток — это высокая цена пиломатериалов, даже с учётом простоты их механической обработки. Ситуация изменилась к лучшему во второй половине двадцатого века, когда были разработаны первые шпалы из железобетона.

Несмотря на то что деревянные изделия и по сей день применяются на второстепенных ветках, именно железобетонные конструкции небезосновательно считаются наиболее современным и перспективным решением.

Основные характеристики

Схема и размеры железобетонных шпал Ш1

Инструкция применения железобетонных шпал на территории постсоветского пространства апробирована в течении более чем 40 лет.

В соответствии с ГОСТом 23009, современные бетонные шпалы представляют собой рельсовые опоры, изготавливаемые в виде брусьев с переменным размером и формой сечения. Изделие армируется арматурной проволокой с диаметром сечения 3-6 мм в зависимости от модификации.

В процессе эксплуатации изделие укладывается поверх балластного слоя. Применительно к обычным путям в качестве балластной насыпи применяется крупноразмерный щебень, а при обустройстве метрополитена применяется бетонное основание плитного типа.

Схематичное изображение ЖБИ типа Ш1

Изделия из напряжённого железобетона, используемые в качестве подрельсовых опор, это оптимальное решение, как для бесстыковых, так и для остальных категорий путей.

Актуальность данных конструкций объясняется рядом технических и эксплуатационных преимуществ, среди которых:

  • продолжительный эксплуатационный ресурс;
  • оптимальные показатели устойчивости к негативным воздействиям факторов внешней среды;
  • устойчивость к механическим нагрузкам;
  • неподверженность гниению в течение всего ресурса эксплуатации;
  • возможность монтажа на путях с любым уровнем загруженности;
  • относительно невысокая цена;
  • минимальные затраты, необходимые для эксплуатационного обслуживания;
  • простота укладки и монтажа, в сравнении с деревянными аналогами;
  • абсолютная идентичность типоразмеров форм и веса, что гарантирует удобство транспортировки и отгрузки.

На фото — щипцы для переноски шпал

Есть ли недостатки,способные негативно сказаться на использовании этих ЖБИ?

Таких недостатков немного:

  • Во-первых, это вероятность усталостного разрушения бетонной конструкции и, как следствие, необходимость периодического осмотра путей.
  • Во-вторых, вес железобетонной шпалы(270 кг) делает невозможным ее монтаж своими руками без применения спецтехники. Поэтому, в отличие от деревянных аналогов, бетонные конструкции устанавливаются посредством специализированных шпалоукладчиков.

Сфера и условия применения

Схематичное изображение железобетонных шпал типа Ш3 и Ш3Д

Шпалы, изготовленные с применением предварительно напряженного железобетона,повсеместно применяются при строительстве железнодорожных путей транспортного сообщения по всему миру.

Учитывая разнообразие климатических условий, в которых осуществляется эксплуатация этих изделий,а также разную степень механических нагрузок, к производству шпал, равно как и к качеству готового изделия,предъявляются повышенные требования.В итоге, в зависимости от благоприятности условий применения, эти ЖБИ могут использоваться в течение30-60 лет.

Железобетонная полушпала для укладки путей передвижения рельсовых кранов

Повсеместное вытеснение привычных деревянных подпорок железобетонными аналогами объясняется не только прочностью и долговечностью, но и сжатыми сроками изготовления.

К примеру, для производства готовых к монтажу ЖБИ необходимо всего лишь несколько часов, что очень удобно когда речь идет о строительстве крупной ветки и необходим постоянный подвоз больших объемов стройматериалов. Опять же ЖБИ можно ремонтировать и адаптировать для эксплуатационных нужд применяя алмазное бурение отверстий в бетоне.

Важно: Шпалы,изготавливаемые отечественными производителями с применением предварительно напряженного железобетона в соответствии с требованиями ГОСТ, по несущей способности и материалоемкости превосходят зарубежные аналоги.

Требования, предъявляемые к железнодорожным ж/б шпалам

Монтаж рельс и железобетонных шпал перед укладкой на насыпь

Как уже было сказано, эксплуатационные условия, в которых используются шпалы предъявляют высокие требования к технологии производства этих ЖБИ и в частности к технологии изготовления предварительно напряженного железобетона.

К материалу и готовому изделию предъявляются следующие требования:

  • Прочность
    , достаточная для передачи силы предварительного напряжения уже через несколько часов (время задаётся в соответствии с модификацией ЖБИ) по окончанию производственного процесса.
  • Максимально возможная степень однородности консистенции свежеприготовленного бетона.
  • Точность размеров и форм — на порядок выше,чем аналогичные требования, предъявляемые к другим категориям общеупотребимых железобетонных и предварительно напряженных железобетонных конструкций.
    Под этими требованиями подразумеваются допуски по углу наклона,длине и ширине отдельных конструкционных элементов. Особенно строго контролируются размеры на участках примыкания к рельсам.

Важно: На территории Западной Европы технические требования, определяющие качество исходного материала,используемого при изготовлении железобетонных шпал, регламентируется стандартом EN 13230.
Класс прочности исходного материала на отечественном производстве определяется более высокими требованиями приведенными в ГОСТ 26633.

Производственные технологии

Формы для заливки бетона с прутьями для передачи предварительного напряжения

Независимо от того, планируется фундамент из железобетонных шпал или же ЖБИ будут использованы по своему прямому назначению, прочность этих конструкционных элементов будет гарантирована. Эксплуатационные качества готовых изделий обеспечиваются производственными технологиями.

Несмотря на то, что в течение пятидесяти с лишним лет было апробировано немало методов изготовления шпал, сегодня повсеместно применяется четыре наиболее распространённые производственные технологии, отвечающие требованиям международных стандартов.

  • Технология карусельного типа с задержкой снятия формы.
    Особенность этого технологического процесса в том, что готовая смесь заливается в формы и уплотняется. Извлечение изделия из формы осуществляется только после достижения оптимальных прочностных показателей, достаточных для приложения силы предварительного напряжения.
    В процессе изготовления применяются специализированные разборные кассетные формы, которые способны вместить до шести единиц изделия. За счет применения специальных механизмов натяжения, обеспечивается предварительное напряжение арматурных прутьев, которое впоследствии передается и на бетон и обеспечивает оптимальное с ним сцепление.
    После того как железобетонная шпала готова, форма может быть демонтирована и сразу же применена для очередного производственного цикла.
    Название метода объясняется типом производственного процесса и конструкционными особенностями используемых форм, которые располагаются на транспортной системе карусельного типа. Такой метод получил широкое распространение в странах Западной Европы и считается наиболее перспективным и технологичным.
  • Линейная технология.
    Независимо от того, что изготавливается железобетонная полушпала для рельсовых кранов или полноразмерное изделие,производственный процесс может быть реализован на основе линейной технологии.
    В ходе производственного процесса применяется конвейер с рядом последовательно расположенных форм. Общая длина цепочки, как правило,составляет не меньше 100 метров.
    В торцах форм применяются специальные устройства,которые не только закрывают форму,но и передают предварительное напряжение на арматурные прутья. По мере высыхания смеси усилие передаётся на бетон.
  • Технология снятия формы с последующим напряжением.

На фото — современная линия по производству шпал западноевропейского стандарта

В данном случае в формы вставляются шаблоны, которые будут определять расположение металлической арматуры. Затем бетон заливается в формы и уплотняется.

По мере застывания, в толщу смеси вводятся металлические штыри,на которые оказывается механическое усилие. Через небольшой промежуток времени форма демонтируется и извлекаются шаблоны. Преимущество данного способа в том, что процесс по сути беспрерывный, а потому для получения требуемого результата необходимо ограниченное количество форм.

  • Технология снятия формы с предварительным напряжением.
    В этом случае форма снимается так же быстро, как и в предыдущем способе. Единственным существенным отличием этого технологического процесса является то, что напрягающее усилие изделию передается не через штыри, а посредством рам.

Особенности монтажа, ремонта и утилизации железобетонных шпал

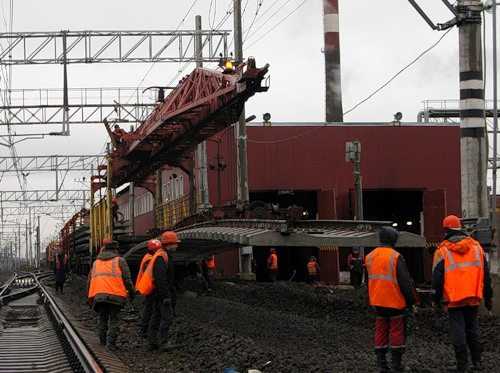

На фото — эксплуатация передвижного шпалоукладчика

Укладка железнодорожных путей с применением ж/б шпал имеет ряд характерных особенностей.

Рельсы и бетонные шпалы, при сооружении железных дорог,монтируются на изначально подготовленное полотно на основе земельного грунта, песка и щебневой засыпки.Для того чтобы предотвратить повреждение шпал при прохождении поездов и обеспечить сохранность земляного полотна, требуется специальная подготовка, которая заключается в устройстве песчаных полос.

Укладка производится посредством механизированных комплексов,которые позволяют минимизировать степень использования физического труда. В итоге снижается себестоимость монтажного процесса, а кроме того, сокращаются сроки реализации укладки пути в целом.

Как ранее было сказано,эксплуатационный ресурс ж/б шпал ограничивается 30-60 годами. Но такие параметры долговечности возможны только в том случае, если состояние путей регулярно осматривается на предмет поломок и частичных деформаций.

К примеру на эксплуатационное состояние ЖБИ влияет состояние шурупов, крепящих подкладку к шпале. Если шуруп сломан и неполадка своевременно не обнаружена велика вероятность того, что подкладка при прохождении состава будет бить по бетону, вызывая в нем усталостные напряжения. (См. также статью Застывание бетона: особенности.)

Если проблема не устраняется после срыва головки шурупа, в сравнительно небольшой промежуток времени в толще бетона появляются микротрещины, которые приводят к частичному или полному разрушению шпалы.

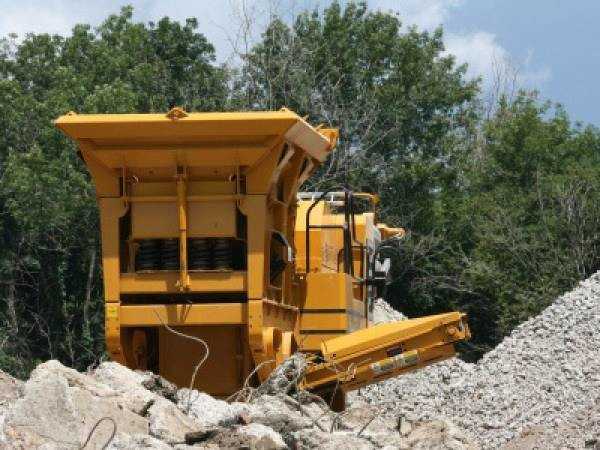

На фото — работа механизированного комплекса по утилизации твердых строительных отходов

По истечении эксплуатационного ресурса или вследствие естественных разрушений, шпалы подлежат замене. В то же время непригодные к использованию ЖБДИ подлежат утилизации.

Так как резка железобетона алмазными кругами с целью измельчения представляется неоправданно дорогостоящим процессом, переработка осуществляется с применением специальных механизированных комплексов. Основным рабочим элементом комплекса является щековая дробилка, которая измельчает ЖБИ до консистенции средне или мелкоразмерного щебня. (См. также статью Упрочнение бетона: как сделать.)

Переработанные шпалы впоследствии могут быть применены в качестве материалов для засыпки котлованов или для формирования насыпей.

Вывод

Теперь вы знаете,сколько весит железобетонная шпала, как она изготавливается и каковы ее эксплуатационные особенности. Надо полагать, что применение этих ЖБИ будет актуальным и востребованным в течение долгого времени.

Ведь даже несмотря на разработку полностью пластиковых шпал в Японии, именно соответствие ГОСТ на железобетонные шпалы гарантирует оптимальное сочетание прочности, долговечности и приемлемой стоимости. Больше полезной и интересной информации вы сможете обнаружить, посмотрев видео в этой статье.

masterabetona.ru

ШПАЛЫ ЖЕЛЕЗОБЕТОННЫЕ. Описание, технические характеристики – ГК РОСАТОМСНАБ

Задать вопрос

Железобетонные шпалы – главное составляющие железнодорожных путей.
В настоящие время, они получили широкое применение в отличии от деревянных шпал. В железнодорожном пути опору укладывают на верхнее строение балластного слоя, что создаёт устойчивость в взаимном расположении рельсовых нитей. Давление воспринимаемое от промежуточных скреплений или от рельсов, передается на балластный слой (пошпальное основание). Основным преимуществом является создание наилучшей равно упругости рельсовых опор. Наряду с этим шпалы более устойчивы к гниению, а так же имеют большую прочность при смятии. Срок эксплуатации железобетонных шпал при ежедневной нагрузке достигает в среднем до 50 лет.
Практика показывает, что движения поезда по железобетонным шпалам, более плавное, при этом отмечается создание наилучших условий для работы бесстыкового пути вследствие большой поперечной устойчивости.
Изготовление шпал осуществляется непосредственно с требованиями указанными в ГОСТ.
Существует ряд основных технических характеристик производства железобетонных шпал.

• Длина - 2700 мм.
• Ширина - 300 мм.
• Высота - 230 мм.
• Устойчивость к морозу – не ниже F200
• Категория бетона – не менее B40 (М500)


Железобетонные шпалы представляют собой достаточно сложную конструкцию, которая подвержена различным погодным условиям, а так же эксплуатируется с ежедневными чрезвычайными нагрузками.
Железобетонные шпалы современного типа – цельнобрусковые из напряженного железобетона, армированные высокопрочной проволокой, полностью удовлетворяющие ТУ 5864 – 019 - 11337151-95 и ГОСТу 10629-88.

Классификация ЖБ шпал:

• ЖБ шпалы Ш 1-1 (угол наклона упорных кромок подрельсовых площадок в шпалах 55 град.o) применяются для раздельного клеммно - болтового скрепления КБ с болтовым прикреплением подкладки к шпале. Производятся они из тяжелого бетона класса по прочности на сжатие В40 (М500). Марка бетона по морозостойкости должна быть не ниже F200 (Мрз200). Для бетона шпал применяется щебень (из природного камня или гравия) фракция 5-20 мм. ГОСТ 10629-88.
• ЖБ шпалы Ш 1-2 (угол наклона упорных кромок подрельсовых площадок в шпалах 72 град.o) используются для раздельного клеммно - болтового скрепления КБ с болтовым прикреплением подкладки к шпале. ГОСТ 10629-88.
• ЖБ шпалы Ш 2-1 применяются для нераздельного клеммно-болтового рельсового скрепления БПУ с болтовым прикреплением подкладки или рельса к шпале. ГОСТ 10629.
• ЖБ шпалы Ш 3 используются для нераздельного клеммно-болтового скрепления ЖБР65 с болтовым прикреплением рельса к шпале.
• ЖБ шпалы ШС-АРС применяются для анкерного рельсового скрепления.
• ЖБ шпалы Ш 1-16*5 - шпалы с высокопрочной проволочной арматурой периодического профиля диаметром от 3 до 5 мм.
• ЖБ шпалы Ш 1-4*10 представляют собой шпалы с высокопрочной стержневой арматурой периодического профиля диаметром стержней от 7 до 12 мм.

Для шпал широко используется в качестве арматуры стальная проволока периодического профиля. При этом к ее диаметр должен составлять 3 мм, а сама проволока иметь вид класса Вр. Число проволок в номинале шкалы составляет 44, при чем каждая натянута с особым усилием 8,1 кН. В отличии от трещино - стойкости, геометрические параметры и качество бетонных поверхностей разделяют на две категории: первая и вторая. Осуществление укладки на подъездных путях, а также на стационарных и малодеятельных производиться шпалами второго сорта. Причем поставка происходит только при согласии потребителя.
На рельсах Р65 имея скрепление КБ, наработка тоннажа составляет минимум 2000 млн т брутто. Объем дефекта железобетонных шпал при общем выходе и ремонта всех видов не превышает 5-6 % после пропуска 1,0 млрд т брутто.
Наиболее значительную экономию играет перекладка старых железобетонных шпал снятых с путей 1-ой и 2-ой категории при капитальном ремонте, на пути 3-4-го классов и подъездные пути промышленных предприятий.
При транспортировке железобетонных шпал необходимо руководствоваться требованиями ГОСТ 13015-2003, так же это требование напрямую относиться и к методам хранения. Хранить шпалы необходимо в штабелях при этом ряды должны быть строго горизонтальные и подошвой вниз т.е в рабочем положении. Штабель должен быть высотой в 16 рядов, но не больше! Так же под шпалы и между ними необходимо уложить деревянные подкладки. Между шпалами их располагают в углублениях. Минимальная толщина подкладок составляет 50 мм. Допустимо отклонение применения деревянных прокладок с сечением минимально 40х40 мм, но лишь с согласованием потребителя.
Транспортировка производиться в полувагонах или на грузовом авто. Недопустимо транспортировка разных марок в одном вагоне либо кузове авто.
Изготовитель железобетонных шпал осуществляет гарантийный срок эксплуатации 3 года с момента укладки их на железнодорожные пути.
Шпала железобетонная Ш-1 (сорт-1)
Габариты (Д х Ш х В в мм.): x



Шпала железобетонная Ш-3 (сорт-1)
Габариты (Д х Ш х В в мм.): x



Шпала железобетонная АРС
Габариты (Д х Ш х В в мм.): x



Шпала железобетонная мостовая Ш-1М
Габариты (Д х Ш х В в мм.): x



Шпала железобетонная б\у
Габариты (Д х Ш х В в мм.): x
