ШОТ-01 — шкаф оперативного тока | Цена производителя
Рассчитать стоимость ШОТ-01

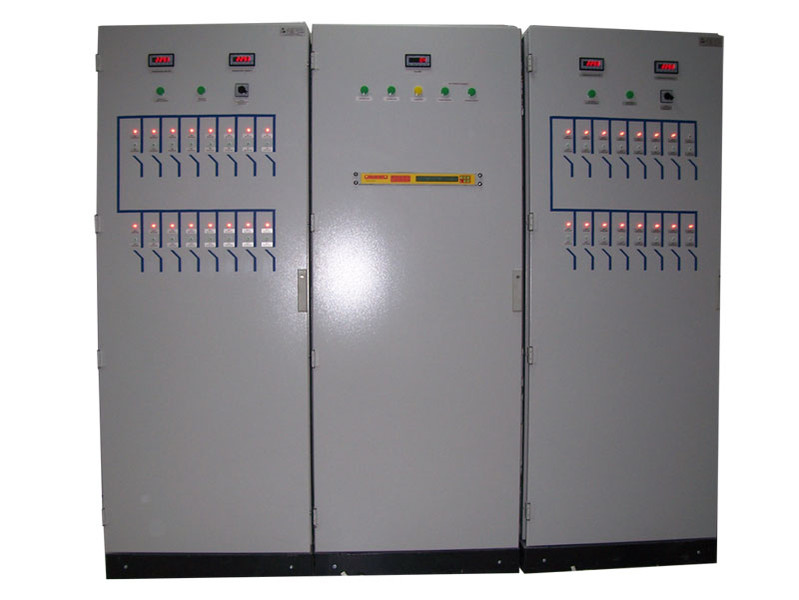

Шкаф оперативного тока серии ШОТ-01 производится компаниями ООО «Электрические системы», Завод «ЭНЕРГОСИСТЕМЫ», «ПРЭМКО ТЕХЭНЕРГО», Харьковский Электрощитовой Завод, Элетекс-С, «ЗЭТА», ООО «Электровыпрямитель – Север».
ШОТ-01 – это шкафы оперативного постоянного тока, основное назначение которых – обеспечить бесперебойным питанием оперативные цепи управления, автоматики, защиты и сигнализации. Устанавливаются ШОТ-01 на электростанциях и подстанциях, а также на предприятиях разных отраслей промышленности, где срывы в подаче электричества недопустимы. ШОТ-01М можно установить, как самостоятельное устройство бесперебойного питания автоматических систем или как часть общей системы оперативного постоянного тока.
ШОТ-01 виды
В зависимости от номинальной емкости встроенных аккумуляторных батарей шкафы оперативного постоянного тока 01М могут быть:
- секционными с номинальной емкостью АБ 50 А/час: в нижнем отсеке установлены батареи, в правом – зарядные устройства, контрольные приборы, выключатели;
- щитовыми с номинальной емкостью АБ 120 А\час: в правом шкафу щита размещаются батареи, в левом – зарядные и другие устройства.
При необходимости второй тип ШОТ может быть укомплектован дополнительными секциями.
Функции ШОТ-01 и преимущества
- Транспортировка электроэнергии от батарей, подзарядка АБ в автоматическом режиме специальными встроенными зарядными устройствами.
- Распределение электричества между установленными потребителями.
- Формирование шинки «мигающий свет».
- Наличие секционных разъединителей, позволяющих объединять шины и шинки разных секций ШОТ-01М.
- Система защиты от перегрузок и короткого замыкания.
- Система мгновенного обнаружения участка, в котором произошло замыкание «на землю».
- Возможность сигнала об исчезновении напряжения и питания зарядных устройств.
- Измерение всех основных параметров аккумуляторных батарей.
Условия эксплуатации ШОТ — 01
Работа шкафа оперативного постоянного тока требует определенных условий:
- температуры окружающего воздуха от -40 градусов до +45 градусов;
- относительной влажности воздуха до 98%;
- определенного места установки: в закрытых помещениях, без доступа солнечных лучей и воздействия атмосферных осадков;
- окружающей среды без опасности взрыва, не содержащей агрессивных газов и паров.
Существуют следующие варианты шкафов ШОТ-01:
- ШОТ-01-220-5-55-2-18-54 УХЛ4
- ШОТ-01-220-10-55-2-18-54 УХЛ4
- ШОТ-01-220-20-55-2-18-54 УХЛ4
- ШОТ-01-220-30-55-2-18-54 УХЛ4
- ШОТ-01-220-30-100-2-18-54 УХЛ4
- ШОТ-01-220-40-100-2-18-54 УХЛ4
- и др.
Компания ООО «Элтон» производит ШОТ-ELT, являющийся полным аналогом шкафа оперативного тока ШОТ-01. Ниже приведены сравнительные характеристики ШОТ-01 и ШОТ-ELT
Характеристика | ШОТ-01 | ШОТ-ELT |
|---|---|---|
Входные параметры: | ||
Номинальное напряжение | 208 до 240В АС | 208 до 240В АС |
Рабочее напряжение | 176 до 320В АС | 176 до 320В АС |
Минимальное напряжение | 150В АС | 150В АС |
Входная частота | от 45 до 66Гц | от 45 до 66Гц |
Коэффициент мощности | > 99% | > 99% |
Коэффициент полезного действия | > 94% | > 94% |
Выходные параметры: | ||
Количество автоматов отходящих фидеров | Согласно требованиям | до 32 |
Количество секций | Согласно требованиям | до 3 |
Диапазон выходного тока, при использовании модулей 1кВт | от 5 до 495 А | от 5 до 200 |
Диапазон выходного тока, при использовании модулей 4кВт | от 20 до 1980А | от 5 до 200 |
Выходное напряжение | от 24 до 220В DC | 110-220 |
| Выходной ток одного модуля при 220В DC | 5А (1кВт/модуль) 20А (4 кВт/модуль) | от 5 до 40 А |
Количество параллельно работающих модулей | до 99 модулей | до 100 |
Нестабильность выходного напряжения по нагрузке: | ||
Статическая | < +/0. | < +/0.5% |
Динамическая | < +/2% при изменении нагрузки от 10% до 90% | < +/2% при изменении нагрузки от 10% до 90% |
Время восстановления | 2мс | 2мс |
Нестабильность выходного напряжения по сети: | ||
Статическая | < +/0.1% | |
Динамическая (для любого изменения, в пределах диапазона входного напряжения) | < +/1% | < +/1% |
Псофометрический шум | < 26dBrnC (<0.5mVrms) | < 26dBrnC (<0.5mVrms) |
Широкополосный шум | < 5mVrms; < 100mVpp | < 5mVrms; < 100mVpp |
Аккумуляторные батареи: | ||
Гарантийный срок эксплуатации аккумуляторной батареи | от 5 до 15 лет | от 5 до 15 лет |
Емкость аккумуляторной батареи | Согласно требованиям | От 5 до 200 Ач |
Клеммные присоединения | фронтальные | фронтальные, универсальные |
Исполнение: | ||
Степень защиты оболочки по ГОСТ – 14254 | до IP 54 | до IP 54 |
Климатическое исполнение по ГОСТ 15150 | УХЛ4 | УХЛ4 |
Группа механического исполнения по ГОСТ 17516. | М 6 | М 6 |
5%

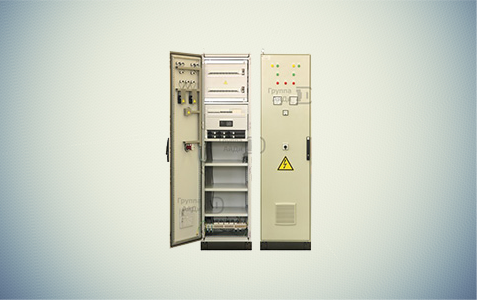

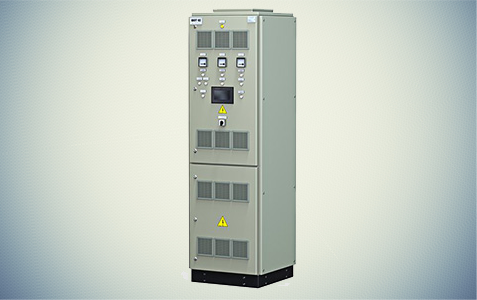

1ШОТ — Шкаф оперативного постоянного тока | РЕЛСiС
Шкаф гарантированного
бесперебойного питания
на базе зарядно-выпрямительных
модулей серии ТН и герметизиро-
ванных аккумуляторных батарей
Назначение
Шкафы оперативного постоянного тока (далее ШОТ) предназначены для бесперебойного электропитания потребителей постоянного тока: оперативных цепей управления, релейной защиты, автоматики и сигнализации при отключении сети, путем автоматического подключения резервного источника питания — аккумуляторной батареи (АБ). После восстановлении сети ШОТ обеспечивает автоматический заряд батареи с одновременным питанием потребителей.
Скачать презентацию по ШОТ и ШБП
Скачать опросный лист по ШОТ
Скачать каталог на комплектные устройства РЗА
Применение
Шкафы ШОТ применяются на электрических станциях, трансформаторных подстанциях, распределительных устройствах, в различных отраслях промышленности, использующих непрерывный технологический цикл: в металлургии, машиностроении, в нефтехимической и газовой отрасли, в целлюлозно-бумажной и горнорудной промышленности, на железнодорожных подстанциях, в телекоммуникационных системах и др.
В качестве резервного источника питания ШОТ применяют для:
- Устройств релейной защиты и автоматики.
- Устройств коммерческого учета.
- Устройств АСУ ТП и ТМ.
- Устройств связи.
- Систем аварийного освещения.
Принцип работы
Система из зарядно-выпрямительных устройств получает питание от двух независимых вводов переменного тока. Зарядно-выпрямительные устройства в системе включены параллельно, что обеспечивает резервирование.
Модульная конструкция позволяет обеспечить схему, которая гарантирует бесперебойную работу всей выпрямительной системы.
В нормальном режиме работы ШОТ зарядно-выпрямительные модули обеспечивают питание аккумуляторной батареи в буферном режиме и нагрузки.
При отключении вводов питающего напряжения, питание потребителей продолжается от аккумуляторной батареи и без перерывов в электроснабжении.
Система заряда аккумуляторной батареи наряду с низкими пульсациями и высокой стабильностью выходного напряжения и тока, обеспечивает максимальный срок службы аккумуляторной батареи.
Технические характеристики
| Номинальное напряжение питание АС, В | 220 (380*) |
| Допустимое отклонение напряжния питающей сети, % | +20 / -15 |
| Номинальная частота питающей сети, Гц | 50 |
| Количество питающих вводов | 2 |
| Номинальное выходное напряжение DC | 220 (110*) |
| Коэффициент мощности | ≥0,93 |
| КПД, % | ≥95 |
| Диапазоны регулирования выходного напряжения постоянного тока в режиме стабилизации, В | 190-286 |
| Номинальный выходной ток, А | 20* |
| Допустимые отклонения выходного напряжения в режиме стабилизации напряжения, % | ±0,5 |
| Допустимые отклонения выходного тока в режиме стабилизации тока, % | ±1 |
| Дисбаланс тока при параллельной работе, % | ≤±3 |
| Время запуска, сек | 3-8 |
| Коэффициент пульсаций, % | ≤0,2 |
| Тип охлаждения | Естественное* |
| Передача данных о состоянии и параметрах работы системы | Сухие контакты + RS-485 (Modbus) |
* На выбор Заказчика по опросному листу.
Аккумуляторные батареи
В качестве химического источника тока в ШОТ применяются герметизированные необслуживаемые аккумуляторные батареи (VRLA) типа GEL либо AGM. Срок службы — 15 лет либо 12 лет соответственно при эксплуатации в соответствии рекомендациями завода изготовителя.
Комплектование аккумуляторами шкафов ШОТ возможно по требованию заказчика.
В шкафу ШОТ размещается 17 моноблоков по 12 В каждый емкостью согласно технического задания (до 50 А*ч в составе одного шкафа, при емкости более — согласно проекта). Аккумуляторы с большей емкостью размещаются в отдельном батарейном шкафу или на стеллажах.
Наибольший срок службы обеспечивается при температуре эксплуатации от 20 °С до 25 °С. Максимальный диапазон рабочих температур в диапазоне температур от -20 °С до +45 °С.
Количество газа, выделяемого в окружающую среду во время работы при соблюдении требований по эксплуатации, очень мало, что позволяет размещать батареи в помещениях, где установлено электрооборудование, не опасаясь при этом взрыва или появления коррозии.
Контроллер
| Пользовательский интерфейс | |
|---|---|
| Дисплей | Цветной TFT ЖК-экран с диагональю 10 дюймов |
| Звук | Встроенный динамик для сигнализации аварийной ситуации |
| Функциональное управление | Сенсорное |
| Светодиодная индикация | Работа — Зеленый; Авария — Красный |
| Язык интерфейса | Русский / Английский |
| Коммуникационные порты | |
| RS485/RS232 | Интерфейс для RTU, выпрямительных модулей и ПК верхнего уровня |
| USB | Резервные |
| Ethernet (RJ-45)/IEC6185 (опция) | Интерфейс для подключения к сети Ethernet |
| Подключаемые устройства ввода/вывода (RTU) | |
| Блок сбора информации | 1 |
| Блок контроля изоляции | от 1 до 2 |
| Блок контроля отходящих линий | от 1 до 4 |
| Блок контроля АКБ | 1 / от 1 до 2 |
| Запись событий | |
| Журнал работы | Запись состояния системы каждые 10 мин, сохраняются последние 2048 записей |
| Журнал аварий | До 4096 записей с сохранением в энергонезависимой памяти |
| Особенности | |
| Температурная компенсация АБ
Ручной и автоматический (периодический) ускоренный заряд Динамический контроль тока заряда АБ Ручной и автоматический тест АБ Конфигурирование аварий и сигналов пользователем Литиевый аккумулятор для поддержания часов реального времени Поддержка параллельной работы 32 модулей Функция определения сопротивления изоляции на шинах и отходящих фидерах Питание от шины постоянного тока (90-300В) Встроенная система сбора информации |
|
- Контроллер размещается на двери шкафа и служит для управления устройствами RTU и выпрямительными модулями.
- Поддерживает 32 выпрямительных модуля.
- Энергонезависимая память на 10 тысяч записей.
- Мониторинг аккумуляторных батарей.
- Гибкая настройка пользовательских сигналов и регистрации данных.
- Интерфейс RS485, протокол MODBUS, протокол IEC61850 (опция).
- Часы реального времени.
Выпрямительные модули
Выпрямительные модули с выходным напряжением 220В и 110В постоянного тока с естественным охлаждением и принудительным охлаждением (вентилятор) рассчитаны на выходной ток 5А, 10А, 20А, 30А и 40А.
Основные типы выпрямительных модулей
| Наименование | Вид | Тип |
|---|---|---|
| Выпрямительные модули с естественным охлаждением |
Вход: 380V AC 3 фазы Выход: 220V DC |
230D05ZZ-3 |
| 230D15ZZ-3G | ||
| 230D25ZZ-3G | ||
| Вход: 380V AC 3 фазы Выход: 110V DC |
110D10ZZ-3 | |
| 110D20ZZ-3G | ||
| 110D40ZZ-3G | ||
| Вход: 220V AC Выход: 220V DC, 1 фаза |
230D05ZZ-220VAC | |
| 230D10ZZ-220VAC | ||
| 230D10ZZ-S | ||
| Вход: 220V AC Выход: 110V DC, 1 фаза |
110D10ZZ-220VAC | |
| 110D20ZZ-S | ||
| Выпрямительные модули с принудительным охлаждением |
Вход: 380V AC 3 фазы Выход: 220V DC |
230D05NZ |
| 23010NZ-D | ||
| 230D20NZ-3 | ||
| 230D30NZ-3 | ||
| 230D40NZ-3 | ||
| Вход: 380V AC 3 фазы Выход: 110V DC |
110D10NZ | |
| 110D20NZ |
- Гальваническая изоляция сети постоянного напряжения от питающей сети.
- Светодиодный индикатор отображения рабочих параметров модуля.
- Функция температурной компенсации заряда при работе с дополнительными модулями.
- Интеллектуальное управление напряжением и током заряда, автоматическое переключение между ускоренным и буферным режимами заряда АБ с регулируемой уставкой по времени.
- Защита выхода от перенапряжения.
- Ограничение выходного тока.
- Защита от короткого замыкания.
- Защита от перегрева.
- Возможность горячей замены.
- Связь RS-485 для передачи данных о рабочих параметрах модуля.
Выпрямительные модули с естественным охлаждением 10 А; 220V DC
| Электрические парметры | 230D10ZZ-3G (~ 3ф.) | 230D10ZZ-220AC (~ 1ф.) |
| Входное напряжение, В | 323-437 | 187-253 |
| Входная частота, Гц | 45-65 | 45-65 |
| Выходное напряжение, В | 190-286 | 190-286 |
| Выходной ток, А | 10 | 10 |
| Вес, кг | 9 | 9 |
| Размеры (ВхШхГ),мм | 263х139х325 | 263х139х325 |
| Стабилизация напряжения | ±0,5% | ±0,5% |
| Стабилизация тока | ±1% | ±1% |
| Коэффициент мощности | ≥0,93 | ≥0,93 |
| КПД | ≥95% | ≥95% |
| Рабочая температура, °С | -10 / +40 | -10 / +40 |
| Дисбаланс тока при параллельной работе | ≤±3% | ≤±3% |
| Время запуска (сек) | 3-8 | 3-8 |
| Коэффициент пульсаций | ≤0,2% | ≤0,2% |
- Надежные источники питания постоянного тока доступны в двух вариантах: 230D10ZZ-3G или 230D10ZZ-220FC.
- Естественное охлаждение.
- Возможность работы в одиночном режиме.
- Стандартный интерфейс управления RS-485.
- Отображение тока и напряжения на лицевой панели.
- Широкий диапазон выходного напряжения.
- Низкий коэффициент пульсаций.
| Автоматическое ограничение тока | Выходной ток будет ограничен при превышении заданного значения, которое имеет регулируемую уставку. |
| Многоуровневая защита | Многоуровневая защита и сигнализация: пониженное и повышенное напряжения на входе и выходе, при перегреве, при изменении чередования фаз, при переплюсовке аккумуляторной батареи, при коротком замыкании. |
| Интеллектуальные функции микропроцессорного управления | Входные напряжение и ток имеют регулируемые уставки, пределы ограничения входного и выходного напряжения и тока имеют регулируемые уставки. Интеллектуальное управление напряжением и током заряда, автоматическое переключение между ускоренным и буферным режимами заряда аккумуляторной батареи с регулируемой уставкой времени. Контроль тока и напряжения заряда аккумуляторной батареи с функцией температурной компенсации заряда (при наличии блока сбора информации и блока контроля аккумуляторной батареи). |
Блок сбора информации
Блок сбора информации предназначен для сбора и обработки цифровых и аналоговых сигналов для передачи в контроллер.
- Отслеживание состояния двух входящих линий 280В 3 фазы с автоматическим переключением АВР.
- Отслеживание состояния шести линий постоянного тока: четыре входа датчиков тока отходящих линий и два входа датчиков температуры АБ.
- 32 цифровых входа и 8 выходных реле.
- Контроль изоляции двух шин постоянного тока.
- Работа с двумя группами выпрямителей и АБ.
| Параметр | Значение (погрешность) |
|---|---|
| Напряжение питания, DC, B | 90-300 |
| Интерфейс | RS485 |
| Измерительные входы | |
| Ток, А | 0-100 (±1%) |
| Напряжение DC, В | 0-300 (±0,5%) |
| Напряжение АС, В | 0-200 (±1,0%) |
| Температура, °С | -10. ..+100 (±1,0%) |
Датчики тока SC1-100
Датчики тока служат для преобразования токов: постоянного, переменного, импульсного и т.д. в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
- Компенсационный датчик на эффекте Холла.
- Высокая точность.
- Хорошая линейность.
- Очень низкий температурный дрейф.
- Оптимальное время задержки.
- Широкий частотный диапазон.
- Высокая помехозащищенность.
- Высокая перегрузочная способность.
| Параметр | Значение |
|---|---|
| Первичный ток, А | 100 |
| Диапазон преобразования, А | ±200 |
| Номинальный аналоговый выходной ток, мА | 100 |
| Коэффициент преобразования | 1:1000 |
| Точность преобразования при 25 ° | ±0,5% |
| Напряжение питания, В | ± 12. ..18 |
| Контактное лицо по вопросам ШОТ: | ||
|---|---|---|
| Матвиенко Сергей Александрович | tel. | тел.: +38(044) 500-61-52, -53
моб.: +38(063) 313-55-20 |
| Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. | ||
| Кашин Сергей Федорович | tel. | тел.: +38(044) 500-61-52, -53
тел./факс: +38(044) 500-61-53 |
| Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. | ||
| Черноус Юлиан Леонидович | tel. | тел.: +38(044) 500-61-52, -53
моб.  : +38(063) 313-55-28 |
| Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. | ||
Скачать презентацию по ШОТ и ШБП
Скачать опросный лист по ШОТ
Скачать каталог на комплектные устройства РЗА
Шкаф | Белый дом
Перейти к разделу
Выбрать Администрация Байдена-Харриса Президент Джо Байден Вице-президент Камала Харрис Первая леди доктор Джилл Байден Второй джентльмен Дуглас Эмхофф Кабинет Административная канцелярия президента
Роль кабинета состоит в том, чтобы консультировать президента по любому вопросу, который может ему или ей понадобиться в связи с обязанностями каждого члена соответствующего офиса.
В кабинет президента Джо Байдена входят вице-президент Камала Харрис и главы 15 исполнительных департаментов — министры сельского хозяйства, торговли, обороны, образования, энергетики, здравоохранения и социальных служб, национальной безопасности, жилищного строительства и городского развития, внутренних дел, труда, Государство, транспорт, казначейство и дела ветеранов, а также генеральный прокурор.
Кроме того, в состав кабинета входят глава аппарата Белого дома, посол США в ООН, директор национальной разведки и торговый представитель США, а также руководители Агентства по охране окружающей среды, Административно-бюджетного управления, Совета советников по экономическим вопросам, Управление научно-технической политики и Управление по делам малого бизнеса.
Кабинет президента Байдена отражает его обещание назначать руководителей государственных учреждений, которые отражают страну, которой они стремятся служить.
В порядке наследования поста Председателя:
Камала Харрис
Вице-президент
Энтони Блинкен
Государственный секретарь
Доктор Джанет Йеллен
Секретарь казначейства
Ллойд Остин
Министр обороны
Меррик Гарланд
Генеральный прокурор
Деб Хааланд
Секретарь внутренних дел
Том Вилсак
Министр сельского хозяйства
Джина Раймондо
Министр торговли
Марти Уолш
Министр труда
Ксавье Бесерра
Министр здравоохранения и социальных служб
Марсия Фадж
Министр жилищного строительства и городского развития
Пит Буттиджич
Министр транспорта
Дженнифер Гранхольм
Министр энергетики
Доктор Мигель Кардона
Министр образования
Денис Макдонаф
Секретарь по делам ветеранов
Алехандро Майоркас
Секретарь внутренней безопасности
Майкл Риган
АДМИНИСТРАТОР АГЕНТСТВА ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ
Аврил Хейнс
Директор национальной разведки
Кэтрин Тай
Торговый представитель США
Линда Томас-Гринфилд
Посол США в ООН
Доктор Сесилия Роуз
Председатель Совета экономических консультантов
Изабель Гусман
Администратор Управления малого бизнеса
Шаланда Янг
Директор управления управления и бюджета
Доктор Арати Прабхакар
Директор Управления научно-технической политики
Рон Клейн
Начальник штаба
Шкаф | whitehouse.
govВ соответствии со статьей II, разделом 2 Конституции, роль Кабинета состоит в том, чтобы консультировать Президента по любому вопросу, который может ему потребоваться в связи с обязанностями каждого члена соответствующей должности.
Прочтите памятки о выходе из Кабинета министров здесь.
Традиция кабинета восходит к истокам самого президентства. В соответствии со статьей II, разделом 2 Конституции, роль Кабинета состоит в том, чтобы консультировать Президента по любому вопросу, который может ему потребоваться в связи с обязанностями каждого члена соответствующей должности.
В состав кабинета входят вице-президент и главы 15 исполнительных департаментов — министры сельского хозяйства, торговли, обороны, образования, энергетики, здравоохранения и социальных служб, национальной безопасности, жилищного строительства и городского развития, внутренних дел, труда, государства, транспорта, казначейства, и по делам ветеранов, а также генеральный прокурор.
В порядке наследования поста президента:
Вице-президент США
Джозеф Р. Байден
Государственный департамент
Секретарь Джон Керри
state.gov
Министерство финансов
Секретарь Джек Лью
treasury.gov
Министерство обороны
Секретарь Эштон Картер
Defense.gov
Министерство юстиции
Генеральный прокурор Лоретта Э. Линч
usdoj.gov
Department of the Interior
Secretary Sally Jewell
doi.gov
Department of Agriculture
Secretary Thomas J. Vilsack
usda.gov
Department of Commerce
Secretary Penny Pritzker
commerce.gov
Департамент труда
Секретарь Томас Э. Перес
dol.gov
Департамент здравоохранения и социальных служб
Секретарь Сильвия Мэтьюз Беруэлл
HHS.
GOV
Департамент жилищного и городского развития
Секретарь Джулиан Кастро
Департамент транспорта
СЕКРЕТРЕР АНТОРА ФОРСКС
DOT.GAN
СЕКРЕТРИЯ АНТОНА ФОРСКС
DOT.GAN
СЕКРЕТРИЯ АНТОНА ФОРСКС
DOT.GAN
СЕКРЕТРЕР ЭТОРА
DO. .gov
Департамент образования
Секретарь Джон Кинг
ed.gov
Департамент по делам ветеранов
Секретарь Роберт Макдональд
va.gov
Департамент внутренней безопасности
Секретарь Джех Джонсон
dhs.gov
Следующие должности имеют статус Кабинета министров:
Начальник аппарата Белого дома
Денис Макдонаф
Агентство по охране окружающей среды
Администратор Джина Маккарти
epa.gov
Управление управления и бюджета
Директор Шон Л.
