Затворы алюминиевые (шланговые) 32а… от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

Затворы алюминиевые (шланговые) 32а…

Затворы алюминиевые (шланговые) 32а… от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

32а1р1 Ду65 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду80 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду100 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду125 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду150 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду200 Ру6

Зат­вор шланговый

Ру max= 6
сталь сплав АЛ2

32а1р1 Ду300 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2

32а1р1 Ду25 Ру10

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а1р1 Ду32 Ру10

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а5р Ду25 Ру10

Зат­вор шланговый
Ру max= 10
алюминий

32а5р Ду32 Ру10

Зат­вор шланговый
Ру max= 10
алюминий

32а5р Ду40 Ру10

Зат­вор шланговый
Ру max= 10
алюминий

32а911р1 Ду50 Ру6

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а911р1 Ду100 Ру6

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а911р1 Ду150 Ру6

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а911р1 Ду200 Ру6

Зат­вор шланговый
Ру max= 10
сталь сплав АЛ2

32а1р1 Ду50 Ру6

Зат­вор шланговый
Ру max= 6
сталь сплав АЛ2





ООО «НПО «СпецНефтеМаш» среди поставщиков запорно-регулирующей арматуры в Москве выделяется безупречным качеством поставляемой продукции по максимально приемлемым ценам. Пользующиеся большим спросом шланговые затворы могут монтироваться в трубопроводы, по которым транспортируются не только жидкие, но и пульпообразные, сыпучие и агрессивные материалы.

О позитивных свойствах и технических характеристиках шланговых затворов 32а1р, 32а5р, 32а911р1.

По трубопроводам с закупленными в пензенском «СпецНефтеМаше» и установленными затворами 32а1р1, 32а5р, 32а911р1 могут перекачиваться нефтепродукты, носители с абразивными включениями и пр. Рабочая среда может представлять собой пульпу, а также вещества, отличающиеся вязкими кристаллизующимися свойствами.

Например, изготовленный из алюминиевого сплава корпус затвора шлангового в варианте климатического исполнения «У» марки 32а1р Ду (DN) 50 выдерживает высокое давление рабочей среды трубопроводных систем (присоединение предусматривается фланцевое). Шланговый затвор без проблем эксплуатируется при Ру (PN)

Температура среды носителя может достигать как плюсовой 60-градусной, так и минусовой 40-градусной температуры.

О конструктивной особенности наличия эластичного патрубка.

Конструктивные особенности шланговых затворов направлены на разделение агрессивных жидкостей-носителей трубопроводных систем от металлических частей задвижек. Это достигается через применение в конструкции эластичного патрубка. Присутствие данного элемента исключает наличие седел и уплотнительных поверхностей, технически упрощает задачу перекрытия рабочего потока. При переводе шпинделя из открытого положения в закрытое происходит пережатие эластичного шланга патрубка.

Если же располагающийся перпендикулярно к оси патрубка шпиндель переместить вверх, проходное отверстие полностью откроется. Увеличивающих сопротивление препятствий движению носителя никаких не будет. Кроме шланговых затворов 32а1р ручного управления может быть поставлена работающая по принципу пережима эластичного патрубка запорно-регулирующая арматура с маховиком или позволяющим управлять дистанционно регулировкой и перекрытием рабочего потока электроприводом. Наиболее распространенным является фланцевое присоединение изделия в трубопроводную систему.

О материалах деталей шланговых затворов.

Корпуса шланговых затворов могут изготавливаться не только из алюминиевого сплава, но и из чугуна определенных марок, стали (в том числе нержавеющей). Важно учитывать, что не всякая резина шланга эластичного патрубка эффективна при работе в агрессивных средах. Нужно внимательно отнестись к выбору марки используемой при изготовлении данного элемента резины. Шпиндель во всех случаях изготавливается из нержавеющей стали.

Преимущественные конструктивные особенности шланговых затворов.

Шланговые затворы характеризуются малой длиной. Это прямоточные изделия, гарантирующие минимальное гидравлическое сопротивление. При использовании данного элемента трубопроводной системы имеются возможности подачи рабочего потока как в прямом, так и в обратном направлении. Данного вида запорный орган обеспечивает максимум герметичности в закрытом состоянии. Шланговые (алюминиевые) затворы изготовлены из цветных сплавов в соответствии с требованиями ГОСТ Р и ГОСТ.

Каталог задвижек

Запрос цены

Заказать звонок

Научно-производственное объединение Спецнефтемаш

Производство резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры

440023, Россия

organization

8 (800) 3021-565 +7 (8412) 45-06-86 +7 (8412) 45-06-85 +7 (8412) 45-06-84 +7 (8412) 45-06-83 +7 (843) 253-82-51 +7 (3842) 240-237 +7 (861) 944-06-15 +7 (391) 271-73-25 +7 (495) 790-93-15 +7 (383) 263-16-72 +7 (3496) 411-096 +7 (3812) 389-469 +7 (342) 259-28-81 +7 (3462) 311-229 +7 (3452) 530-871 +7 (351) 216-65-28 +7 (4112) 241-277

[email protected]

from $50 to $10000

32а1р1 Ду100 Ру6 — ЗАТВОР ШЛАНГОВЫЙ (Шланговая задвижка)

PDF каталог затворов дисковых

(60 Mb)

Затвор шланговый 32а1р1 Ду100 Ру6

Рейтинг 4. 8/5 Основан на 2025 отзывах покупателей

Директор группы компаний Владимир Чернов,

Октябрь 12, 2020

5/5звезд

Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://snmash.ru/production/zaporno-reguliruyushchaya-armatura/zatvory-povorotnye-diskovye/zatvory-aljuminevye-shlangovye/zatvor-shlangovyj-32a1r1-du100.html https://snmash.ru/production/zaporno-reguliruyushchaya-armatura/zatvory-povorotnye-diskovye/zatvory-aljuminevye-shlangovye/zatvor-shlangovyj-32a1r1-du100.html

Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.

32а1р1 Ду100 Ру6 — ЗАТВОР ШЛАНГОВЫЙ (Шланговая задвижка) | Купить в Москве по цене производителя от производителя.

Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

Затвор шланговый 32а1р1 Ду100 Ру6

32а1р1 Ду100 Ру6 — ЗАТВОР ШЛАНГОВЫЙ (Шланговая задвижка) | Купить в Москве по цене производителя от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

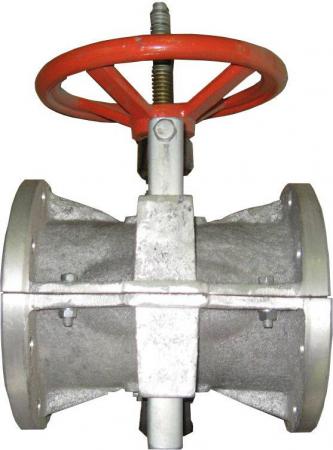

Фото Затвор шланговый 32а1р1 Ду100 Ру6 — купить по выгодным ценам

Вернуться в Затворы алюминиевые (шланговые) 32а…

32а1р1 Ду100 Ру6 — ЗАТВОР ШЛАНГОВЫЙ, сплав АЛ2, присоединение фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)

Задвижка 32а1р1 Ду100 Ру6 используется в трубопроводах систем водоснабжения и отопления, энергосистемах; в коммунальной сфере и нефте-газовой промышленности. Задвижки для использования в энергетических системах рассчитаны на более высокие давления (Ру), чем в обычных трубопроводах.

Рабочая среда задвижки 32а1р1 — агрессивные, слабоагрессивные, вязкие, жидкие пульпообразные, сыпучие среды. Для изготовления корпуса используется сплав АЛ2. Максимальная рабочая температура: до +60C°. Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).

Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.

Затвор шланговый таблица-фигура 32а1р1 Ру max= 6 Ду 100 рекомендуется для покупки с целью осуществления запорно-регулирующей функции в трубопроводах с вязкими, пульпообразными, слабоагрессивными, агрессивными и другими схожими веществами. Согласно техническому описанию изготовителя: «корпус изделия не имеет седел, а затвор – уплотнительных поверхностей. Проход среды ведется через эластичный шланг (патрубок), вставленный в корпус и полностью изолирующий металлические детали конструкции от рабочей среды. Для перекрытия прохода шланг полностью пережимается под воздействием шпинделя (штока)».

Технические характеристики задвижки 32а1р1 Ду100 Ру6

Параметр	Значение
Наименование:	Затвор шланговый
Обозначение:	32а1р1
Диаметр, мм (Ду / DN):	100
Нормальное давление, кгс/см 2 (Ру):	6
Таблица-фигура:	32а1р1

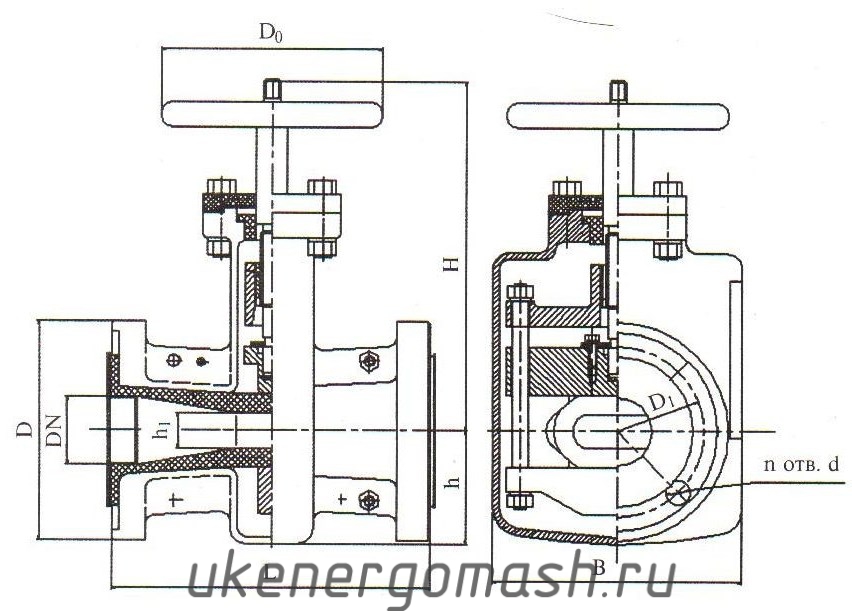

Чертеж:	ЕА 26223
Рабочая среда:	агрессивные, слабоагрессивные, вязкие, жидкие пульпообразные, сыпучие среды
Температура рабочей среды, C°:	до +60
Материал корпуса:	сплав АЛ2
Тип присоединения:	фланцевое по ГОСТ 12815-80 (исп. 1, ряд 2)
L, мм:	288
H, мм:	500
Масса, кг:	15

Где купить задвижки 32а1р1 Ду100 Ру6 для трубопроводов?

Вы можете купить задвижки 32а1р1 ДУ100 РУ6 в «НПО «СпецНефтеМаш». В наличии на складе всегда находится необходимый запас данных задвижек. На все изделия имеются сертификаты, свидетельства об изготовлении и технические паспорта.

В случае необходимости, наши специалисты помогут в подборе аналога задвижки 32а1р1 по типу присоединения, заданным техническим характеристикам, приемлемой цене и сроку поставки.

Для покупателей из Москвы, а также других регионов России, СНГ и Таможенного Союза, возможна доставка до транспортной компании в пределах г. Москвы. Клиентам из Сибири, Дальнего Востока, Крыма и Севастополя мы постараемся предложить особые условия — свяжитесь с нами!

Узнать цену на задвижку 32а1р1 Вы можете у наших менеджеров по телефону +7(8412) 45-06-86.

Сведения о нормативно-технической документации.

Изделие Задвижка шланговая 32а1р Ду 100, Ру 6 атм. укомплектовано техническим паспортом, сертификатом соответствия, свидетельством об изготовлении, руководством по эксплуатации и разрешением Ростехнадзора на применение. Завод-производитель и стоимость уточняйте при покупке продукции. Масса, чертеж, габаритно-присоединительные размеры высылаются по заявке. Отгрузка продукции производится со склада в г. Пензе.

Запрос цены

Заказать звонок

Научно-производственное объединение Спецнефтемаш

Производство резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры

440023, Россия

organization

8 (800) 3021-565 +7 (8412) 45-06-86 +7 (8412) 45-06-85 +7 (8412) 45-06-84 +7 (8412) 45-06-83 +7 (843) 253-82-51 +7 (3842) 240-237 +7 (861) 944-06-15

+7 (391) 271-73-25 +7 (495) 790-93-15 +7 (383) 263-16-72 +7 (3496) 411-096 +7 (3812) 389-469 +7 (342) 259-28-81 +7 (3462) 311-229 +7 (3452) 530-871 +7 (351) 216-65-28 +7 (4112) 241-277

marketing@snmash. ru

from $50 to $10000

Пережимные клапаны

от AKO Пережимные клапаны

являются идеальным решением для изоляции и регулирования абразивных, коррозионных и волокнистых продуктов. Пережимной клапан все чаще используется в качестве запорного клапана или регулирующего клапана для эмульсий, шламов, пыли, газообразных материалов, сжатого воздуха, порошка, гранулятов, пеллет и т. д.

Доступны два типа/модели пережимных клапанов AKO:

Пневматические пережимные клапаны поставляются непосредственно со сжатым воздухом/жидкостью

Ручные и регулирующие пережимные клапаны приводятся в действие механизмом и приводом

Какой тип или тип пережимного клапана подходит для вашего применения? Мы проконсультируем вас и поможем сделать правильный выбор. Просто позвоните нам по телефону: +49 6147 91590.

Пережимные клапаны характеризуются свободным потоком продукта, гарантированным благодаря номинальному проходу практически всех диаметров. Преимущества включают минимальное сопротивление трению и отсутствие засорения. Дополнительные преимущества можно найти в его легкой и компактной конструкции, а это означает, что они просты в установке. Это то, что ценят наши клиенты.

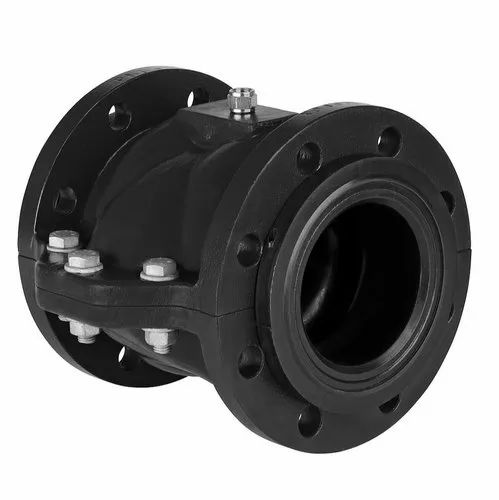

Пневматический пережимной клапан Пережимной клапан с ручным управлением

Пережимные клапаны могут использоваться в самых разных областях благодаря широкому спектру материалов, используемых для корпуса и фланцев/концевых крышек патрубков на пережимном клапане, таких как алюминий, сталь, нержавеющая сталь. , пластик, напр. POM или PVC, а также съемная втулка из различных марок эластомеров (NR, EPDM, IIR, FPM, силикон и т. д.). Некоторые примеры включают:

• ТЕХНОЛОГИЯ ПНЕВМАТИЧЕСКОЙ ТРАНСПОРТИРОВКИ, для изоляции, дозирования и регулирования твердых / сыпучих материалов всех типов
• ВАКУУМНАЯ ТРАНСПОРТИРОВКА, для герметизации/изоляции порошков, гранулятов, волокон, таблеток, пилюль и т. д.
• ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ, для дозирования/выделения красителей, пигментов, добавок, удобрений и т.д.
• ПРОМЫШЛЕННОСТЬ ПЛАСТИКОВ, для регулирования, герметизации и дозирования гранулятов, порошков, пеллет и т. д.
• КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ, в качестве запорной арматуры для твердых частиц, шлама и т. д.
• ЭКОЛОГИЧЕСКИЕ ТЕХНОЛОГИИ, для герметизации сточных вод, пыли, шлама и т. д.
• УСТАНОВКИ ДЛЯ ОЧИСТКИ ВОДЫ/СТОЧНЫХ ВОД, в качестве запорного клапана и/или регулирующего клапана для известкового раствора, суспензий и т. д.
• ПРОЕКТИРОВАНИЕ ЗАВОДА/ПОРОШКОВОЕ ПОКРЫТИЕ
• УСТАНОВКИ для выделения и дозирования порошков, красок и т. д.
• СТРОИТЕЛЬНАЯ/ЦЕМЕНТНАЯ ПРОМЫШЛЕННОСТЬ, в качестве запорной арматуры для цемента, бетона, песка, гравия, гипса, раствора и т. д.
• ГРУЗОВЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА, для герметизации линии разгрузки сыпучих материалов всех типов
• СИЛОСА, в качестве компонента силоса для защиты от переполнения, закрытия впускной линии, распределения, разгрузки и т. д.
• ГОРНАЯ ПРОМЫШЛЕННОСТЬ, для изоляции и регулирования при добыче полезных ископаемых, руд, угля и т. д.
• ЖЕЛЕЗНЫЕ ДОРОГИ, ПОЕЗДА, в качестве запорной арматуры для фекалий и сточных вод для систем вакуумных туалетов и т. д.
• СИСТЕМЫ ДОЗИРОВКИ И ВЗВЕШИВАНИЯ для добавок, красителей, паст и т. д.
• ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ, для дозирования и выделения пюре, ячменя, жома, соусов, сиропов, ароматизаторов, специй, муки, соли, сахара, орехов, фруктов, овощей, кофейных зерен/порошка, отходов скотобоен и т.д.

Для получения более подробной информации: посетите наш раздел «Секторы и области применения» и узнайте больше о широком спектре областей применения наших пережимных клапанов. Там мы также предоставили вам практические кейсы.

Вы не можете найти свою отрасль в списке? Тогда, пожалуйста, свяжитесь с нами, так как мы уже поддерживаем другие приложения и имеем подходящее решение для вашего производственного процесса!

Особо прочная, армированная эластичной тканью втулка пережимного клапана обеспечивает успешную работу даже в экстремальных условиях. Втулки пережимного клапана AKO доказывают свою ценность, особенно благодаря длительному сроку службы. Например, при транспортировке очень абразивных сред с очень высокой частотой циклов переключения. Выбор из 10 различных марок эластомеров и различных материалов корпуса/фланца/втулки гарантирует, что их можно использовать практически без ограничений практически во всех отраслях промышленности.

Высокоэластичная муфта пережимного клапана с пневматическим приводом перекрывает поток продукта при подаче перепада давления 2–3 бар (в зависимости от качества эластомера), а затем возвращается в открытое положение без движения из-за большой устойчивости к отскоку один раз. корпус пережимного клапана был прокачан.

Благодаря своей простой конструкции пережимной клапан с пневматическим приводом AKO представляет собой особенно недорогое и экономичное решение для запорной арматуры, поскольку для его приведения в действие не требуется отдельный привод. На самом деле, для управления ими необходим только 3/2-ходовой электромагнитный клапан или пилотный клапан.

Для получения дополнительной информации, пожалуйста, просмотрите соответствующие страницы аксессуаров для наших продуктов.

Благодаря очень простой конструкции они чрезвычайно просты в обслуживании, их можно ремонтировать или обслуживать непосредственно на месте у заказчика с помощью инструкций по установке.

Что это означает для вашего процесса и вашего приложения? Пожалуйста, позвоните нам, мы будем рады проконсультировать вас.

Зачем использовать пережимные клапаны AKO?

Запрос закрепленные клапаны теперь

для онлайн-магазина

Лидер мирового рынка

38 лет в качестве семейной компании

600NEW Клиенты каждый год

20 000 КОМПЛЕКТОРС

> 99% удовлетворенности клиентов

30 торговых партнеров по всему миру

Самый широкий ассортимент пережимных клапанов

10 000 вариантов пережимных клапанов

2 500 вариантов доступны со склада

100 000 UNITS, продаваемые каждый год

Обширные услуги

80CAD Форматы

32 Ассофия и анимационные видео

16Multingual Documentation

Поля Ako Amplaints Apply и областям использования.

в самых разных отраслях для различных приложений. Благодаря постоянному совершенствованию и оптимизации на протяжении многих десятилетий, пережимные клапаны AKO Armaturen могут надежно и безопасно использоваться практически в любой области применения или области применения. 9№ 0008

Пережимные клапаны AKO могут использоваться для дозирования и перекрытия практически всех типов транспортных сред без каких-либо проблем, будь то жидкости, суспензии, шламы, пигменты, порошок, гранулят и волокна или гранулы, стружка, таблетки и различные виды сыпучих материалов. товары.

В настоящее время более 20 000 клиентов по всему миру из различных отраслей промышленности и областей применения доверяют надежным решениям пережимных клапанов от AKO Armaturen.

Узнайте, где используются пережимные клапаны AKO Armaturen и какие задачи они выполняют в различных отраслях промышленности. Получите обзор различных возможных применений клапанов и арматуры и используйте тематические и практические тематические исследования, чтобы узнать больше о том, как они работают, и о возможностях, которые предлагают вам пережимные клапаны от AKO Armaturen.

Примеры использования пережимных клапанов , описанные выше, отсортированы либо по темам в соответствующем разделе для каждого сектора или области применения, либо в соответствии с серией пережимных клапанов в обзоре примеров.

Вы хотите познакомиться с пережимными клапанами
не только в теории, но и на практике?

Практические примеры

У вас есть общие вопросы о пережимных клапанах и ножевых задвижках?

Часто задаваемые вопросы

Хотите узнать больше о принципе действия
, используемом в пережимных клапанах?

Анимационные ролики

3D-печать и создание контуров Разливочная промышленность и технология дозирования Сельскохозяйственная техника и сельское хозяйство Железные дороги и поезда Промышленность строительных материалов и сыпучих материалов Горное дело и подземное строительство Химическая индустрия Помещения с потенциально взрывоопасной атмосферой (взрывоопасные зоны) Стекольный завод и обработка стекла Керамическая промышленность Пластмассовая промышленность Пищевая промышленность, производство напитков и кормов для животных Металлообработка и литейное производство Коммерческие автомобили и танкеры Фармацевтическая индустрия Пневматическая конвейерная техника Порошковая покраска и пескоструйная обработка Силосы и силосные системы Экологические и технологические процессы Вакуумная транспортировка Водоподготовка и очистные сооружения

Нет проблем! AKO Armaturen также предлагает подходящий пережимной клапан для вашего сектора.
