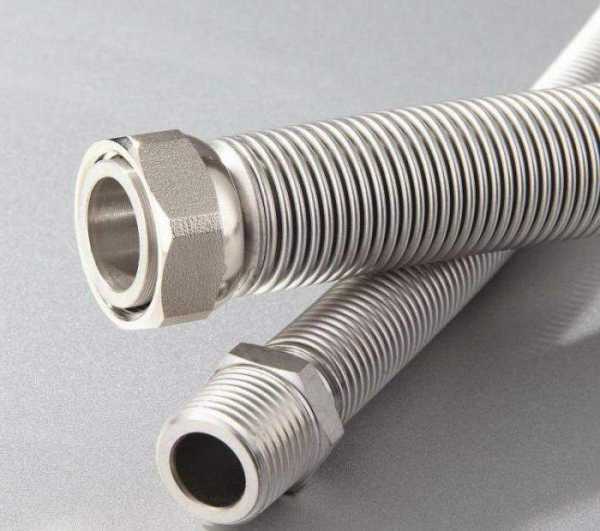

Сильфонная подводка для воды из нержавеющей стали

Раньше расположение смесителей жестко привязывалось к стальным металлическим трубам. А для подключения, например, стиральной машины, требовалось наращивать водопровод, часто прибегая к сварочным работам. Гибкая подводка расширила возможности владельцев квартир при проведении ремонта в ванной и на кухне, облегчила подключение сантехнических приборов, но и добавила хлопот с протечками. Решить все проблемы разом поможет сильфонная подводка для воды. Давайте выясним, что она собой представляет и чем она лучше резиновых шлангов в оплетке.

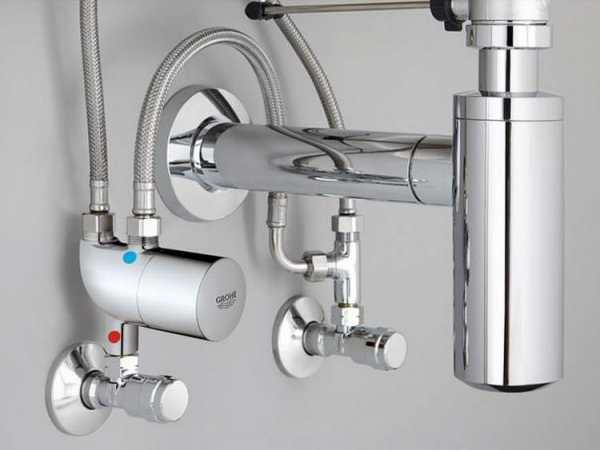

Гибкие сантехнические рукава не загромождают ванную, легко монтируются без специальных инструментов. Кроме того, с ними можно передвинуть подключенный к водопроводу бытовой прибор в пределах длины шланга.

Сегодня гибкая подводка для воды выпускается в двух вариантах: в виде резинового рукава в оплетке и сильфонного шланга.

Особенности резиновой гибкой подводки

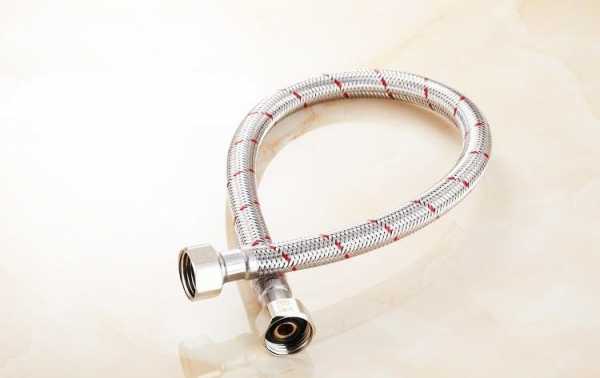

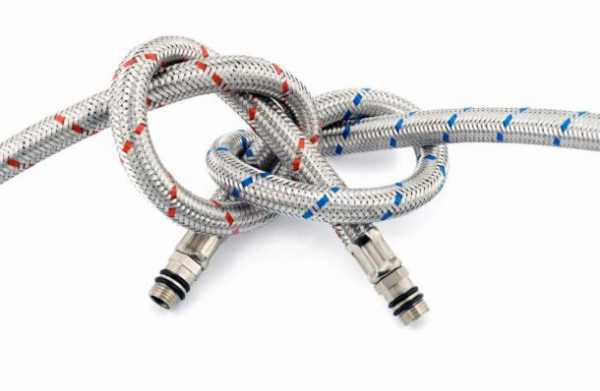

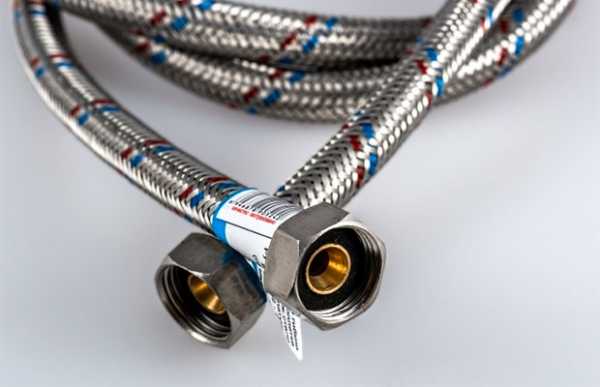

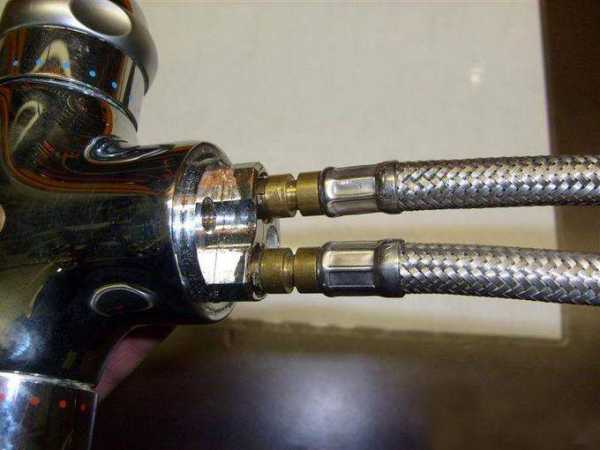

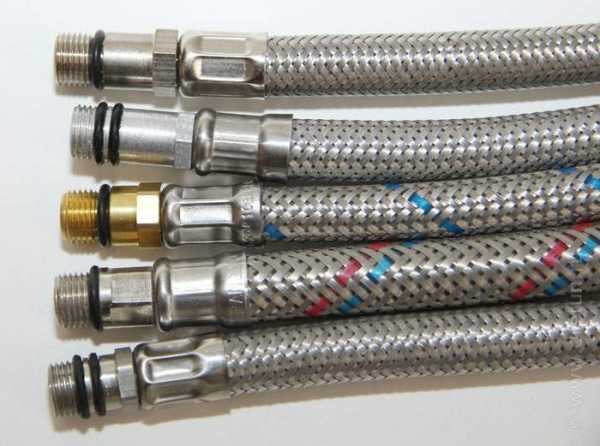

Резиновые шланги, армированные жесткой металлической или нейлоновой оплеткой, используются для подключения к водопроводу смесителей, сантехнических и бытовых приборов. Рукава для горячей воды имеют оплетку с элементами красного цвета, для холодной – синего. К водопроводным трубам присоединяются посредством гаек и штуцеров.

Такие шланги просто монтируются, недорого стоят, но имеют недостатки, которые ограничивают их применение:

  1. Армированные рукава не переносят перегретой воды. Допустимая температура жидкости при их эксплуатации не превышает 90˚С. Поэтому такое изделие нельзя использовать в системе отопления.

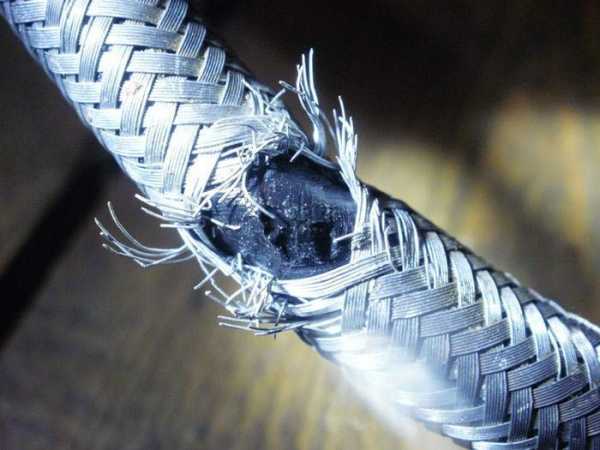

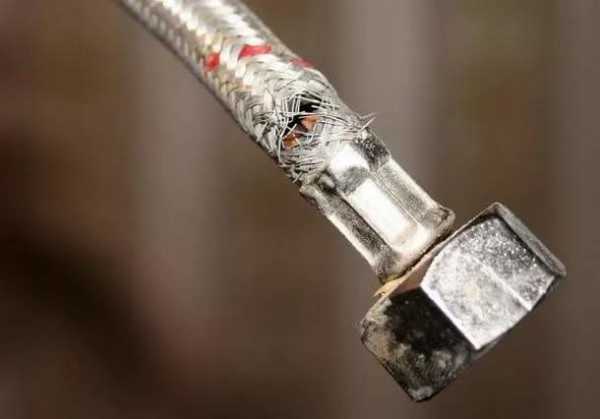

  2. Металлическая оплетка быстро разрушается при частых перегибах, а также из-за образования конденсата.
  3. Средний срок службы такой подводки равен трем годам, после чего приходится ее менять.

Практика показывает, что армированные гибкие шланги часто становятся причиной аварий с затоплением соседей: они лопаются в местах повреждения оплетки или соединения с гайкой или штуцером. Это связано с присутствием на рынке большого количества некачественной продукции, с несвоевременной заменой подводки, неправильной установкой и эксплуатацией.

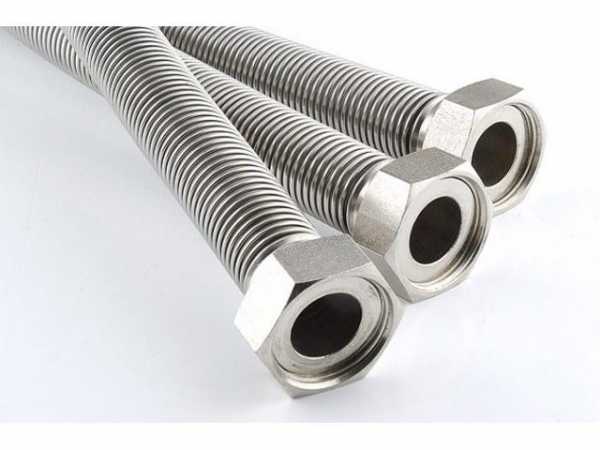

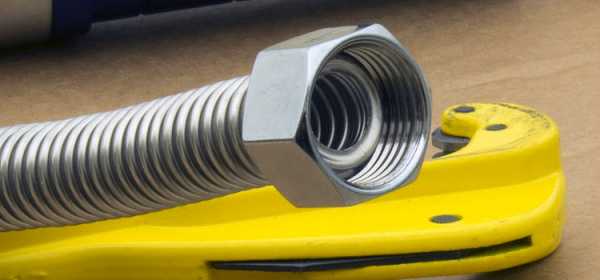

Достоинства сильфонной подводки

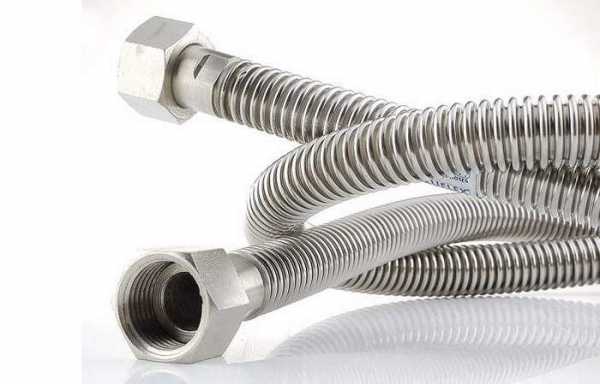

Подводка сильфонного типа лишена недостатков резиновых рукавов. Она представляет собой гофрированный шланг, произведенный из нержавеющей стали. Прокладка на гайке, изготовленной из латуни, имеет высокую температуру плавления, что позволяет системе выдерживать нагрев до +250˚С. Кроме того, сильфонная подводка имеет следующие положительные качества:

  • Хорошо справляется с гидроударами, в отличие от резиновых шлангов.
  • Не горит.
  • Долговечна, срок эксплуатации достигает 25 лет. По этому показателю не уступает медной подводке, но намного проще монтируется.
  • Выдерживает давление в 20 атмосфер и более.
  • Зарекомендовала себя при эксплуатации в системах отопления или в условиях плохого качества воды.
  • Не разрушается при воздействии отрицательных температур.
  • Обеспечивает гигиеническую чистоту воды и ее безопасность для здоровья.

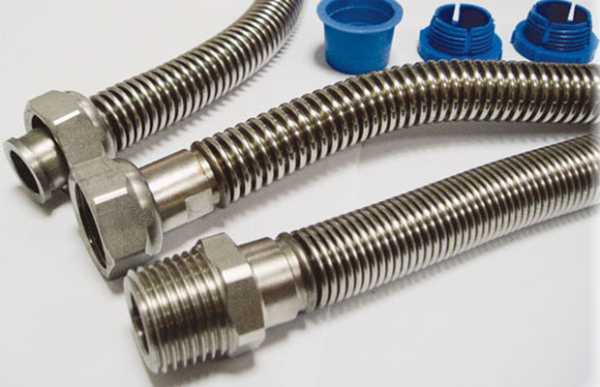

Гибкая подводка из нержавейки представлена на рынке двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать в пределах допустимых значений. Для последних размер указывается в виде диапазона, например 90–150, 140–250 или 200–355 мм. Подводка для воды сильфонного типа чаще выпускается диаметром от 12 до 34 мм, но попадаются шланги с сечением до 65 мм. Диаметр в местах соединения –  1, 1/2, 3/4 и 3/8 дюйма.

Недостатки сильфонных шлангов

Если говорить о минусах, то их всего два:

  1. Сильфонные шланги подвержены сильным вибрациям, отчего возникают шум и гудение, которые усиливаются, если одновременно открыть несколько вентилей. Этого легко избежать путем использования изделия большего диаметра.
  2. Относительно высокая стоимость. Так, шланг длиной 500 мм и сечением 3/4 дюйма обойдется в сумму от 500 р.

Сильфонная продукция не может быть дешевой, чаще всего малая цена связана с низким качеством изготовления. Понятно, что приобретя комплектующие сомнительного качества, нельзя надеяться на длительную эксплуатацию без протечек.

Особенности выбора и монтажа

Долговечность подводки для воды из нержавеющей стали зависит от соблюдения правил ее установки и от грамотного выбора самого шланга. Для изготовления он требует дорогостоящего оборудования и качественного материала, поэтому не может быть дешевым. Чтобы избежать проблем с протечками и не затопить соседей снизу, к выбору сильфонных изделий следует отнестись ответственно.

  • Выбирайте шланги только проверенных брендов. Ориентируясь на отзывы пользователей, в рейтинг надежных производителей можно включить фирмы Witzenmann GmbH (марка Hydraflex, Германия), Parigi и IDROSAPIENS S.r.l. (Италия), Kofulso (Южная Корея), G-Beka (Турция), АКВАПРОФ (Россия).
  • Все части шланга, контактирующие с водой, должны быть выполнены из нержавейки и приварены методом роликовой сварки. На этом этапе чаще экономят недобросовестные производители, изготавливая детали из низкокачественных материалов. Проверить можно при помощи простого магнита, который не прилипает к нержавейке. Если он притягивается, то патрубок или гильза изготовлены из обычной стали, а значит, со временем этот элемент проржавеет и потечет.

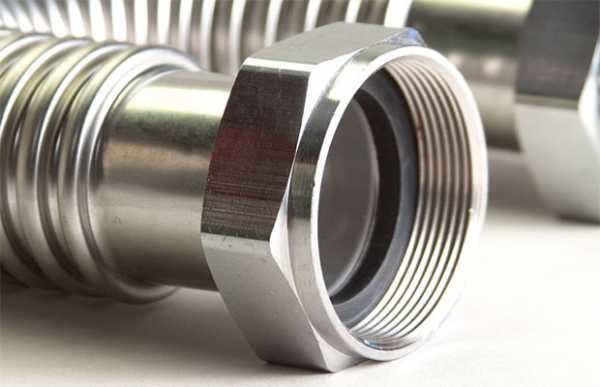

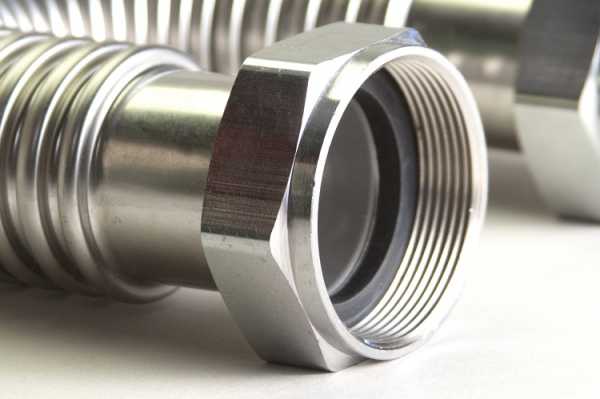

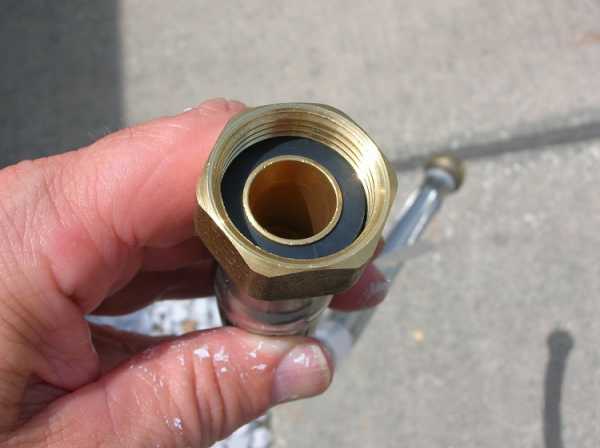

  • Для подключения к смесителям сильфонные шланги должны иметь специальные трубки малого диаметра с наружной резьбой. Так что при выборе шланга для такого соединения нужно сообщить продавцу, что именно требуется подключить.

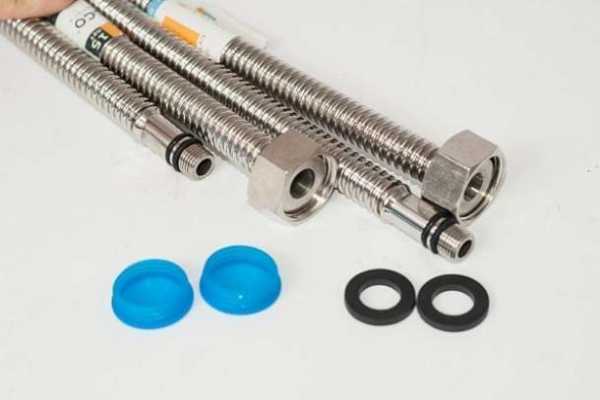

Производители, дорожащие своей репутацией, предлагают в комплекте поставки готового смесителя не один, а два штуцера разной длины. Это может послужить дополнительным признаком качества продукции.

  • Пред покупкой надо осмотреть установленные в квартире водопроводные коммуникации. Чтобы сопрягаемые детали не подвергались электрохимической коррозии, гайки и штуцера, на которые они накручиваются, должны быть изготовлены из одного материала. Только латунные и медные детали можно соединять между собой без всякого риска.

Длину шлангов рекомендуется выбирать с запасом, так как сильно растягивать сильфонные патрубки нельзя: это существенно уменьшит время их эксплуатации.

  • Качественное изделие должно иметь гарантийный срок службы не менее года и поставляться в комплекте с техническим паспортом.

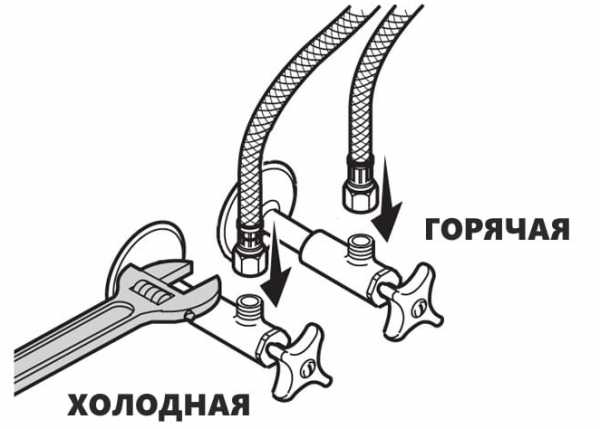

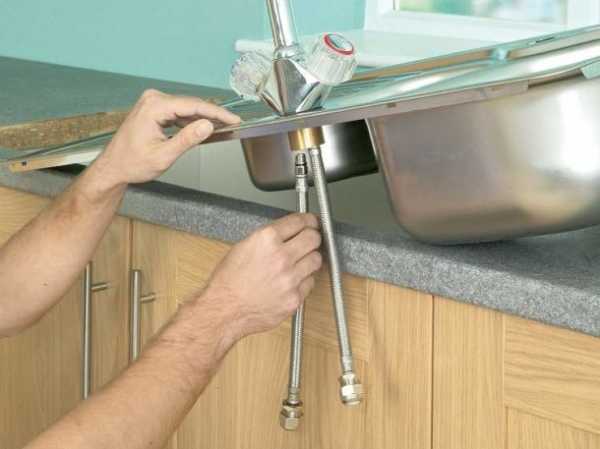

Рекомендации по установке

В процессе монтажа подводки следует придерживаться некоторых правил:

  • Нужно обеспечить свободный доступ к местам крепления не только на время установки, но и для дальнейшего обслуживания и ремонта.
  • Перед монтажом необходимо еще раз тщательно осмотреть шланги и крепления. Дефекты могут появиться в процессе транспортировки или хранения, даже если в магазине была куплена качественная продукция.
  • Гайки следует закручивать плотно, но без чрезмерного усилия. Не рекомендуется пользоваться при этом газовыми ключами: они могут серьезно повредить соединительные элементы.
  • В процессе монтажа нельзя допускать перекручивания шланга или его растягивания.

  • Минимальный радиус изгиба сильфонных рукавов указывается в техническом паспорте, обычно он не должен быть меньше внешнего диаметра шланга, умноженного на 6.
  • После завершения монтажа и подачи воды в систему следует понаблюдать за подводкой около получаса, при необходимости подтянуть резьбовые соединения.

Для долгой службы шланга без протечек рекомендуется проводить раз в полгода профилактический осмотр и своевременно заменять износившиеся элементы. Видео ниже расскажет о некоторых особенностях сильфонной гибкой подводки.

mr-build.ru

Нержавеющие сильфонные трубы для воды и газа: цена

Гибкая подводка для воды является самым надежным и вместе с тем самым экономичным способом организовать водоснабжение на кухне, в ванной комнате, в туалете и обеспечить подведением воды к посудомоечным и стиральным машинам, бойлерам, унитазам и к другой бытовой технике.

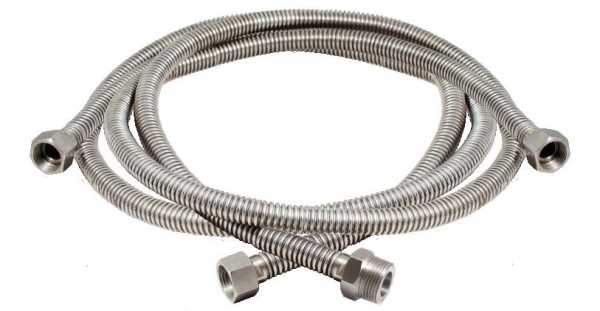

Гибкие шланги для воды, которые изготавливают из гофрированных отожженных труб из нержавеющей стали, диаметр которых составляет от 12 до 18 мм. Эти гофрированные сильфонные трубы изготавливаются из пищевой нержавейки SUS304 (японская марка стали, аналогичная по своим антикоррозийным свойствам европейской марке AISI 316 и российской 03х17н13м2). Вместе с ними используют накидные никелированные латунные гайки диаметром от 15 до 20 мм. Гофрированные сильфонные трубы из нержавейки можно использовать как для горячей воды и холодной воды, так и для газа.



Существует три типа подводок:
- сильфонная подводка для воды – отличается долгим сроком службы и высокой устойчивостью;
- гибкая подводка из нержавейки – устойчива к резким перепадам температур, огнеупорна, стоит недорого;

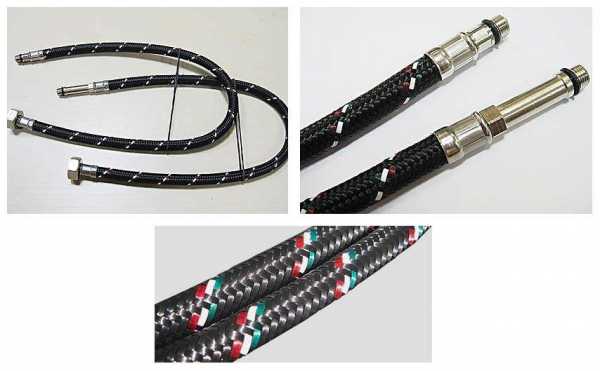

- усиленный гибкий шланг для воды – изготавливается с нейлоновой оплеткой, служит долго, но в быту встречается реже других, поскольку приспособлена для эксплуатации в более жестких условиях.
Гибкие подводки из сильфонных гофрированных труб из нержавеющей стали, купить которые вы можете в компании Флексор, обладают всеми вышеперечисленными преимуществами.

Прежде, чем купить изделие, важно изучить его технические характеристики и понять, что нужно именно вам. Это может быть:


- сильфонная подводка для воды из нержавеющей стали 1/2 гайка-гайка;
- сильфонная подводка для воды из нержавеющей стали 3/4 дюйма гайка-штуцер;
- комплектации штуцер-штуцер различного размера.


Металлическая гофрированная сильфонная труба для воды и газа может прослужить до 30 лет при условии ее правильной эксплуатации и установки. А силиконовые и резиновые прокладки, которые используются при монтаже, будут исправно служить вам в течение 5 лет.


Нужна надежная сильфонная подводка для смесителя или для решения других задач? Добро пожаловать в интернет-магазин ГК «Флексор». Продукция компании соответствует требованиям ГОСТ. Размеры и диаметр газовых и водопроводных сильфонных труб вы можете уточнить у сотрудников по телефонам, указанным на сайте, или воспользовавшись онлайн консультантом.


Компания осуществляет реализацию товаров, таких как гибкая подводка для воды, оптом и в розницу. Цена на сильфонные трубы для воды и газа вас приятно порадует. Будем рады вам помочь!

fleksor.ru

Гибкая подводка для воды из нержавеющей стали: особенности и характеристики

Установка питьевых трубопроводов является очень важным мероприятием, к которому нужно подходить со всей серьёзностью. Вода, которая транспортируется по такой коммуникации, не должна изменять своего химического состава. Из этого следует, что трубы для такой коммуникации не должны окисляться. Среди металлических труб наиболее качественным вариантом являются изделия из нержавеющей стали.

Нержавеющая подводка — один из наиболее практичных и долговечных вариантов подключения к системе водоснабжения

Водопровод из нержавейки

Для монтажа питьевых коммуникаций применяют два типа нержавеющих труб:

  • из оцинкованной нержавейки;
  • из хромосодержащей нержавейки.

Оба этих типа хорошо зарекомендовали себя в работе. Они являются наиболее экологичными среди всех и практически не влияют на химический состав воды. Оцинкованная сталь является сплавом, в который входит железо и углерода, а хромосодержащая нержавейка содержит хром, о чём нам говорит её название. На воздухе водопровод из хромосодержащей нержавейки покрываются оксидной плёнкой, которая выполняет защитные функции.

Санитарно-гигиенические исследования показали, что оба вышеуказанных типа являются безвредными для человеческого здоровья.

Кроме этого, они обладают невероятной устойчивостью к агрессивным коррозийным воздействиям и высоким температурным показателям. Труба из нержавейки для водоснабжения обладает отличными прочностными характеристиками. Однако у них есть и свои недостатки, на которые стоит обратить внимание.

Спустя 8–10 лет такой трубопровод начинает накапливать на своих внутренних стенках солевые отложения, что приводит к сужению просвета трубы и уменьшению пропускной способности коммуникации. Стоит отметить, что этот минус относится и к трубам холодного водоснабжения.

Производятся такие трубы, как правило, двумя способами:

  • сварной;
  • бесшовный.

Полезная информация! Сварной способ изготовления отличается простотой и бюджетностью, однако, бесшовные трубы обладают повышенными прочностными характеристиками.

Водопроводные системы, смонтированные и нержавеющей гофры, не ухудшают качество воды

Нержавеющие трубы являются, пожалуй, наиболее надёжными в эксплуатационном плане, этим обусловлена их популярность на современном рынке. Помимо обычных нержавеющих труб, существуют изделия, которые тоже используются для проводки питьевых водопроводов — нержавеющие гибкие гофрированные трубы.

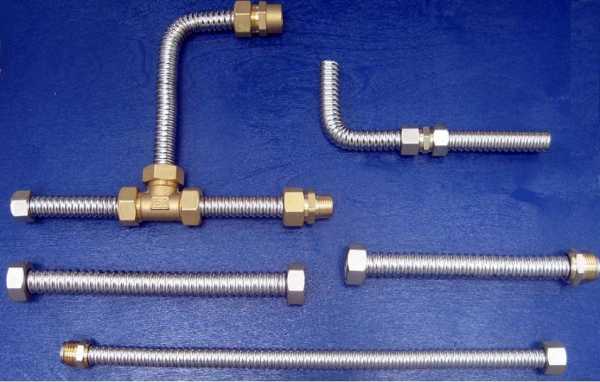

Сферы использования и преимущества гибкой гофрированной трубы из нержавейки

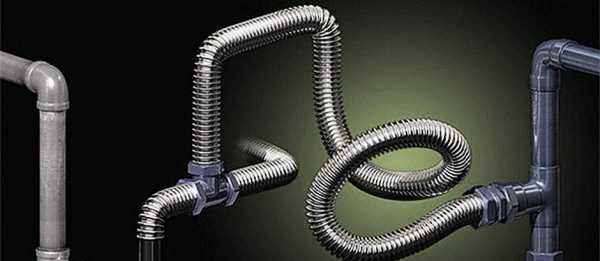

Гофрированная нержавеющая труба для водопровода была изобретена в конце прошлого века. Она обладает высокими эксплуатационными характеристиками и используется как в быту, так и в различных областях промышленности. Рассмотрим основные сферы применения такого изделия:

  • питьевые трубопроводы;
  • техническое водоснабжение;
  • конструкции водного тёплого пола;
  • газораспределительные системы;
  • системы пожаротушения.

Гофрированная труба из нержавейки обладает рядом положительных качеств:

  • компактность, которая позволяет оперативно и быстро выполнить монтаж и сэкономить пространство при подключении различного оборудования к водопроводным трубам. Кроме этого, хранят и транспортируют этих трубы свернутыми в бухты, что очень удобно;
  • гибкость. Это свойство позволяет осуществлять быструю установку таких изделий, даже в труднодоступных условиях. Такие трубы гнутся под любым углом;
  • монтаж посредством гаечного соединения, которое не требует сварочного оборудования и специальных знаний в области строительства;
  • презентабельный внешний вид;
  • резистентность к отрицательным температурам;
  • устойчивость к гидроударам в системе;
  • устойчивость к незначительным механическим воздействиям;
  • устойчивость к вибрациям в системе;
  • устойчивость к истиранию;
  • кроме этого, гибкая нержавеющая труба для водопровода резистентна к воздействию ультрафиолетовых лучей;
  • неограниченный срок службы коммуникации из таких труб позволяет сэкономить на их замене и ремонтных работах. Стоит также отметить, что фитинговые соединения в таких системах имеют эксплуатационный срок не менее 30 лет.

Гибкие стальные трубы не боятся высоких температур, это позволяет использовать их для подключения водонагревателей

Главный минус таких изделий — довольно высокая стоимость, которая обусловлена техническими характеристиками, а также стоимостью материалов изготовления. Сталь сама по себе довольно недешёвый материал.

Основные характеристики гофрированной нержавеющей трубы

Как уже было сказано выше, гибкие гофрированные трубы устойчивы к коррозийным воздействиям, кроме этого, они обладают множеством уникальных характеристик. Давление, которое способна выдержать такая труба составляет 60 бар, что практически в 4 раза выше, чем аналогичный показатель обычного стального трубопровода. Показатель давления для питьевых водопроводов хозяйственного типа, как правило, составляет 7 бар.

Важно! Приобретая такие трубы необходимо быть внимательными и тщательно проверять, чтобы на их поверхности не было никаких повреждений или брака.

Максимальная температура, при которой гофрированное нержавеющее изделие может эксплуатироваться, составляет 110 °C, также ей не страшны отрицательные температуры. Резистентность к низким температурным показателям обусловлена конструктивными особенностями нержавеющей гофротрубы. Гофра компенсирует водное расширение при низких температурах.

Монтаж такой коммуникации отличается простотой и благодаря гибким трубам можно выполнять конструкции с любыми конфигурациями. Фитинговая система позволяет проводить монтаж, не имея специальных инструментов. Кроме этого, для такого трубопровода необходимо меньшее число соединительных элементов, чем для обычного (из простых металлических труб).

При фитинговом соединении стальных гофротруб обязательно используют уплотнители

Соединение нержавеющих труб

Установка нержавеющих гофрированных труб для воды производится посредством соединения отдельных деталей трубопровода специальными фитингами. Помимо фитинговой системы, стыковка отдельных элементов гибкого нержавеющего водопровода может выполняться и другими методами: опрессовка, сварка и фланцевые соединения.

Монтаж трубопровода с помощью сварки требует наличия специального сварочного оборудования, а также знаний и умений в этой области. Сварка нержавеющих труб может выполняться в среде инертного газа. Такой метод требует использования специальных электродов из вольфрама. Однако наиболее распространённым методом считается так называемая плазменная сварка. В этом случае работа производится за счёт направленной плазменной дуги. Не каждый хозяин способен собственноручно выполнить этот процесс без ошибок, поэтому рассмотрим другие популярные способы, которые не требуют специальных навыков.

Фланцевая стыковка труб, как правило, применяется в системах, которые требуют периодических профилактических осмотров и ремонтных работ. Такое соединение позволяет оперативно заменять отдельные элементы коммуникации. Фланцевое соединение проводится без использования резьбы.

Фланцевые соединения имеют и свои недостатки:

  • высокая металлоёмкость;
  • ухудшение показателей герметизации при температурных перепадах и гидроударах.

Резьбовые соединения нержавеющих гибких гофротруб выполняются с помощью фитингов. Самым популярным типом фитинга считается муфта, посредством которой выполняется соединение двух труб на прямом участке трубопровода. Фитинговый способ монтажа наиболее популярен из-за своей простоты и высокой скорости.

Резьбовое соединение является самым простым и производится очень быстро

Однако нужно внимательно отнестись к выбору и установке фитингов. Такие детали являются разъёмными и в случае поломки  вышедшую из строя часть легко можно заменить на новую. Подключение водопроводных труб из нержавеющей стали к сантехническому оборудованию проводится с использованием специального изделия — подводки из нержавеющей стали.

Гибкий шланг для воды в оплетке из нержавейки

Ранее для подключения сантехнического и прочего оборудования использовались громоздкие конструкции, которые скреплялись между собой хомутами. Такой способ отличался сложностью монтажа, а также низкими показателями надёжности и, кроме этого, непрезентабельным внешним видом. Сегодня существует более простой и надёжный способ подвести воду к унитазу, бойлеру, стиральной или посудомоечной машине. Этим способом является подключение с помощью гибкой подводки из нержавеющей стали. Такие приспособления пользуются огромной популярностью и применяются повсеместно.

Гибкая подводка для воды является шлангом, который может иметь различную длину (от 30 см до 5 м). Оба конца такого шланга оснащены специальными патрубками или гайками с резиновыми прокладками, а также уплотнителями. Благодаря резиновым уплотнителям достигаются нужные показатели герметизации.

Как правило, водяные подводки изготавливаются из нержавеющей стали (гибкая гофрированная подводка для воды из нержавеющей стали) или имеют оплётку из этого материала. Это связано с тем, что нержавейка превосходит другие материалы и обладает отличными антикоррозийными качествами, которые необходимы при контакте с водой.

Полезная информация! Назначение такого шланга определяется довольно просто: изделие для холодной воды имеет в своей оплётке синюю нить, а модель, которая используется для подключения горячей воды красную. Комбинированные изделия отличаются тем, что имеют в своей оплётке нити обоих цветов.

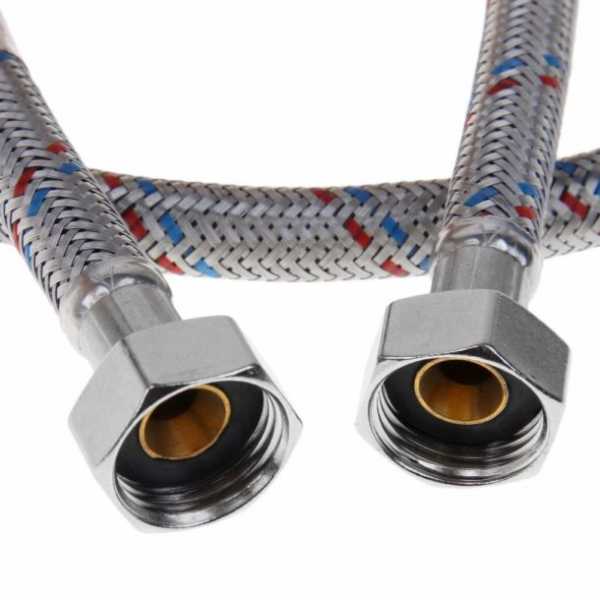

Одним из вариантов гибкой нержавеющей подводки является шланг в стальной оплетке

Шланги из нержавеющей стали используются не только в хозяйственных целях. Они являются востребованными и в других областях:

  • строительство;
  • сельское хозяйство;
  • горнодобывающая отрасль.

Гибкая подводка для воды из нержавеющей стали предназначена для работы в тяжёлых условиях и имеет устойчивость к агрессивным химическим соединениям. Рассмотрим основные требования, которым должны соответствовать такие шланги:

  • гибкая подводка должна обладать хорошими показателями герметичность, что осуществимо при правильном её монтаже;
  • материал уплотнительной прокладки должен быть очень качественным и износостойким;
  • на гайке должна быть резьба без брака;
  • в обязательном порядке должен присутствовать специальный резиновый уплотнитель.

Подбор оптимальных размеров гибкой подводки

При выборе подводки для конкретного случая необходимо учитывать следующие характеристики:

  • диаметр шланга. Показатели сечения гибкой подводки для воды определяются с учётом расхода воды того или иного сантехоборудования. Для подключения унитаза, как правило, используют шланг с сечением 8 мм, для раковины — 10 мм, а для ванны 15 мм;
  • длина шланга. Длину определяют в зависимости от конкретного случая. Подключённое изделие не должно быть сильно натянуто или же, наоборот, не должно сильно провисать, тем самым образуя перегиб.

В случае неправильного монтажа такого шланга, его эксплуатационные характеристики снижаются. Кроме этого, стоит учитывать материал, из которого изготовлен шланг. Срок службы гибких подводок отличается в зависимости от материала изготовления.

trubamaster.ru

ГИБКАЯ ПОДВОДКА ДЛЯ ВОДЫ ИЗ НЕРЖАВЕЙКИ + 250 C !!!

Гибкая подводка для воды из нержавеющей стали. ЦЕНА

Технические характеристики

В.Д. - Внутренний диаметр

Н.Д. - Наружный диаметр

С.Д. - Средние от В.Д. и Н.Д.

В.Д

 мм

Н.Д.

мм

С.Д.

мм

Вес

Кг/м

Шаг

Гофр

мм

Рекомен-

дованное

 рабочие

давление

Миним.

радиус

изгиба

мм

стенка

трубы

в  мм

Гибкая подводка 1/2 дюйма

12,9

16,2

14.55

0,117

4

1,6 МПа

40

0,3

Гибкая подводка 3/4 дюйма

16,2

19,9

18,05

0,147

4

1,6 МПа

50

0,3

Гибкая подводка 1 дюйм

21,8

26,8

24,3

0,219

4,5

1,6 МПа

65

0,3

Гибкая подводка 11/4 дюйм

28,5

34,2

31,35

0,317

5

1,2 МПа

86

0,3

Гибкая подводка 11/2 дюйм

34,0

41,5

37,75

0,284

6

1,0 МПа

105

0,3

Гибкая подводка 2 дюйма

40,0

48,9

44,48

0,508

6

0,7 МПа

150

0,3

Гибкая подводка 21/2 дюйм

56,1

65,1

60,6

0,740

7

0,5 МПа

170

0,3



 Руководство для монтажа



1)      Не допускать перегиб подводки меньше установленного минимального радиуса.

2)      Перед присоединением накидных гаек необходимо придать подводке нужную конфигурацию.

3)      Не допускать изгиба подводки на участке ближе 70 мм к накидной гайке

4)      Не перегибать повторно и не растягивать

5)      Не допускать перекручивание подводки

6)      Подсоединение подводок только с плоскими прокладками толщиной от 2,5 мм

7)      Температура зависит от материала используемых уплотнений (резина +70°, паронит +250°, фторопласт +320°, медь +400°)

8)      Придание нужной конфигурации гибкой подводки производиться вручную

9)      Для избегания прорыва прокладок не перетягивайте гайки

10)    Соблюдайте рекомендованное рабочие давление

11)    При повреждении заменить целиком

12)      Запрещается использовать гибкую подводку из нержавеющей стали без стального стопорного кольца.

Выше на фото гибкая подводка 1 дюйм изогнутая под углом, она более практична в место старой угловой из резинового шланга. Такая подводка не заменима в системе водоснабжения для подключения гидробака например на 100 литров. Такая сильфонная подводка не обрастает внутри известковым камнем. Гибкая подводка из нержавеющей стали из материала, которого она сделана единственный разрешенный в пищевой промышленности. Но сгибается и гибкая подводка 2 дюйма просто радиус изгиба будет чуть больше. По кроям для присоединения накидные гайки такой способ очень удобен для  монтажа и демонтажа оборудования. Например, для котлов отопления, не нужно вылавливать углами, а просто взял и соединил трубопровод с котлом. И гибкая подводка из гофра трубы выдерживает температуру до 320 градусов, а также минусовые. Ниже на фото изогнутая гибкая подводка для воды 1/2 дюйма, гибкая подводка для воды 3/4 дюймагибкая подводка для воды 1 дюймгибкая подводка для воды 1 1/4 дюймагибкая подводка для воды 1 1/2 дюймагибкая подводка для воды 2 дюйма, гибкая подводка для воды 1/2 дюйма. Самый большой размер диаметром 65 мм. Также на фото прокладки из фторопласта и стопорные кольца, без которых запрещено устанавливать гибкую подводку. Это новая система быстрого монтажа оборудования или замена старого, выдерживает высокое давление.

На фото выше гибкая подводка от 1/2 дюйма до 2 1/2 дюйма. Последние время монтажные организации монтирующие котлы отопления начали использовать, множество новых материалов одна из них гибкая подводка из нержавеющей стали. Благодаря большим диаметрам получилось улучшить гидравлику при обвязке котельных. Раньше лучшие котельные монтировались при помощи медных труб но увеличение цены на медь из за курса доллара привело переход на полипропиленовые трубы. Но это наверно самая плохая замена но самая дешевая. Но рынок не стоит на месте и сегодня обвязка котельных стала не только проще но и на порядок выше по КПД и комфорту. Да автоматика позволяет регулировать всю систему и создать комфортную температуру в любой точке частного дома. Но для этого нужно большие объёмы теплоносителя система из полудюймовых труб коллекторов не справится с домом больше 50 квадратных метров. У котлов отопления выход патрубка из котла 2 дюйма из стальной  трубы и ставя полипропиленовую трубу 50 мм со стенкой 8,3, получаем внутренний диаметр 32 мм медной трубы. А при пайке полипропиленовой трубу получаем внутренние наплывы минимум 2 - 4 мм. И после этого дорогой котел и дорогие циркуляционные насосы работают на половину мощности или еще меньше. Так завод сделал выход 2 дюйма зачем? Остальные минусы синтетических труб рассматривать тоже нет смысла. Поэтому зачастую берём и убираем то что было, устанавливается гибкая подводка для воды 2 дюйма и система начинает работать в два раза лучше. Очень удобно что гибкая подводка из нержавеющей стали легко гнется под разными углами. Но радиус изгиба будет разный гибкая подводка 1 1/2 дюйма один и гибка подводка 1 1/4 дюйма другой. Примерно для всех подводок он равен 3 диаметрам. К примеру гибкая подводка для воды 1 дюйм диаметр 25 мм умножаем на 3 получаем радиус 75 мм или гибкая подводка 1 1/2 дюйма  диаметр 40 мм умножаем на 3 получаем радиус изгиба 120 мм. Очень важно что гибкая подводка из нержавейки выдерживает высокие температуры и служит одновременно компенсатором. В принципе технические характеристики гибкой подводки соответствуют ГОСТ для нержавеющей стали 08Х18Н10. В ГОСТ указан и состав  металлов  минимум 18% Cr и 10% Ni. Поэтому покупая гибкую подводку для воды нужно обращать внимание на состав нержавеющей стали. Например гибкая подводка для воды цена будет дороже, а гибкой подводки для газа цена дешевле. Прежде чем купить что либо нужно понимать для чего нужно то или иное изделие, а значит выбрать с ценой дешевле или дороже. Например гибкая подводка из нержавеющей стали с разными составами AISI 304 минимум 18% Cr и 10% Ni используется для воды, газа и других сред. Дешевая AISI 201 минимум 16% Cr, 10% Mn, 1 Ni используется для гибкой подводки для газа или металлорукавов для электрокабеля (кабель каналы).

Гибкая поводка из нержавейки для кислот и химических растворов.

Гибкая подводка из нержавеющей стали для жидких агрессивных сред, кислот, и других химических растворов. Материал и способ из которого изготовлена гибкая подводка для воды позволяет применять их для всех агрессивных жидкостей которые могут разрушать многие трубопроводы. Что может предоставлять опасность для окружающий среды. Ведь для транспортировки опасных химических растворов требуются такие трубопроводы,  которые могли бы обеспечить максимальную защиту всего того что окружает  такие трубопроводы. Основная проблема транспортировки таких веществ это агрессивность кислот, щелочей, и т. д.. Гибкая подводка из нержавеющей стали и трубопроводы лидируют среди других материалов, соединение в котором только гофрированная труба и прокладка соприкасается с жидкостями делает нержавеющею гибкую подводку долговечной и безопасной для оборудования с химическим производством. Возможность изготовления в течении нескольких дней по вашим размерам с большими диаметрами: гибкая подводка 15 мм, гибкая подводка 20 мм, гибкая подводка 32 мм, гибкая подводка 40 мм, гибкая подводка 50 мм, гибкая подводка 65 мм,.

Гибкая поводка из нержавеющей стали для воздуха и других газов.

Универсальная гибкая подводка для всех газов и воздуха  заменит почти любой промышленный шланг, который используется на производстве. Для замены участка трубопровода нужны специалисты например сварщики с аргоном. Специальный инструмент а главное время которое может парализовать предприятие. Ведь поиск для замены запчастей например внутри оборудования иногда сложный процесс а доставка в с

shemi-otopleniya.jimdo.com

Гибкая подводка для воды: технические характеристики

Подключить смеситель, унитаз, водонагреватель и другие сантехнические приборы даже при самом неудобном расположении поможет гибкая подводка для воды. Она позволит отказаться от жестких труб, которые требуют большого количества соединений, и обойтись без вызова мастера. Выясним, как выбрать и подключить гибкий сантехнический шланг правильно, чтобы впоследствии не залить соседей.

Типы гибкой подводки

Для воды используют 2 вида подводки:

  • армированную;
  • сильфонную.

Армированная

Гибкая подводка первого типа – это мягкий эластичный шланг, армированный проволочной оплеткой, с соединительными элементами на концах (фитингами). Трубка имеет сложную структуру, несмотря на простой внешний вид. Делается она из синтетического этиленпропиленового каучука марки EPDM или поперечно-сшитого полиэтилена PEX. Его оплетают нитью из проволоки, сделанной из нержавейки или алюминия. Усиленная подводка, которая выдержит более высокое давление, имеет оплетку из нейлона.

Mr. Build рекомендует (настоятельно!): не используйте гибкую подводку с оплеткой из оцинкованной проволоки. Это самый ненадежный шланг, который может лопнуть в любой момент.

Изделие на заводе нарезается на части требуемой длины. На концах в него вставляются металлические ниппели со штуцерами или накидными гайками. Затем оплетка со шлангом обжимается стальной гильзой вокруг втулки. Присоединение к трубам производится через резиновые уплотнения.

Подводка гибкая для воды имеет разный диаметр: 1 и 1/2 дюйма, 3/4, 3/8.

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

Подводка выпускается двух типов:

  • с фиксированной длиной;
  • складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

Недостатком сильфонного шланга является шум, возникающий при одновременной подаче воды к нескольким потребителям, например к смесителю, унитазу и стиральной машине. Чтобы его не было, рекомендуется приобретать шланги с пластиковым покрытием.

Технические показатели

Основными параметрами водопровода являются давление и температура. Стандартные значения давления в разных системах отличаются:

  1. Централизованный водопровод – 4 атм.
  2. Автономное отопление частного дома – 1,5–3 атм.
  3. Центральное теплоснабжение – 2–4 атм.

В централизованных водопроводах характерны колебания давления, поэтому рекомендуется выбирать прочность шланга с запасом 20–25 %. В таблице приведены технические характеристики гибких рукавов с различной оплеткой.

ОплеткаМакс. давление, атмМакс. температура, °СДолговечность, лет
Алюминий5803
Нерж. сталь109510
Нейлон2011015

Сильфонная подводка имеет более высокие показатели, но здесь важно, кто является изготовителем. Шланги компании «АКВАПРОФ» рассчитаны на рабочее давление до 16 атм и температуру до 150 °С, а разновидность «ГИГАНТ» этого же типа обладает повышенной пропускной способностью и выдерживает температуру 250 °С.

Как выбрать гибкую подводку?

Чтобы правильно подобрать шланг, учитывают следующие параметры.

  • Рукав должен соответствовать температуре и давлению. Например, гибкая подводка к унитазу может быть любого типа, а вот к бойлеру подойдет только шланг для горячей воды.
  • Материал оплетки выбирается исходя из условий эксплуатации. В помещении с плохой вентиляций, где возможно появление конденсата, лучше не использовать изделие с оплеткой из металла.

Надежность подводки зависит от ее гибкости. Проверить ее можно, взяв за один конец и расположив шланг горизонтально. Если он сгибается незначительно, то эластичность (и, соответственно, надежность) низкая.

  • Штуцеры подбираются без дефектов, гильзы должны быть опрессованы по всему периметру. Материалом для изготовления штуцеров служит латунь с никелевым покрытием или нержавейка. Для газа применяется алюминий, который совершенно не подходит для подачи воды, поскольку быстро портится во влажной среде.
  • Шланги для бытовых водопроводов должны быть изготовлены из качественной резины без характерного химического запаха.

Шланг для холодной воды помечается синей лентой в оплетке, для горячей – красной. Если вставки имеют оба цвета, изделие является универсальным. У дешевых изделий такой маркировки нет.

  • Рукав оснащается накидными гайками или штуцерами достаточной толщины и прочности, чтобы при закручивании они не треснули. Если подводка слишком легкая, значит, штуцеры изготовлены из силумина или пластика, а оплетка – из алюминия.

Надежная продукция приобретается в специализированных магазинах в качественной упаковке и при наличии маркировки и сертификата (ГОСТ 6286-73). В прилагаемом паспорте необходимо найти срок эксплуатации. Если он менее 5 лет, брать такой шланг мы не рекомендуем.

  • Наконечники должны подходить к трубам, с которыми соединяется гибкий рукав. Возможны такие комбинации: гайка-штуцер (мама-папа), гайка-гайка (мама-мама, как на фото ниже), штуцер-штуцер (папа-папа).

По истечении заявленного изготовителем срока службы гибкую подводку следует заменить.

Ориентируемся на качество

Для создания долговечных изделий требуются сложная технология и качественные материалы. Кустарное производство, приводящее впоследствии к авариям, отличается следующими признаками:

  1. Слабое обжатие оплетки из-за отсутствия специального оборудования и использование гильз из низкокачественных материалов.
  2. Низкая прочность и коррозия соединительных элементов.
  3. Быстрое старение технической резины, из которой сделаны шланги и прокладки.
  4. Применение для оплетки обычной оцинкованной проволоки, срок эксплуатации которой не превышает 1 года.

Надежные изделия имеют сопроводительный паспорт. Продукция высокого качества служит 10 лет. Если применяется алюминиевая оплетка, это значение уменьшается в 2 раза. Заявленный срок часто превышается, поэтому важно найти надежного производителя.

Хорошо зарекомендовали себя итальянские и испанские фирмы. Стоит обратить внимание на антивибрационные модели, отличающиеся большим внешним диаметром. Оборудование избавляет от гула в трубах при использовании насосов. Стоимость такой подводки в несколько раз выше, чем у отечественной.

Качественные изделия с большим количеством положительных отзывов выпускают российские фирмы «Акватехника», «Монолит», «Флексилайн». Сильфонная подводка из нержавейки производится под германским брендом WITZENMANN и итальянским PARIGI. Некоторые модели подходят даже для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию.

Правила подключения

Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

При разных диаметрах смесителя и трубопровода подводка на одном из концов фиксируется через переходник.

При установке необходимо выполнять правила подключения (СНиП 2.04.01-85).

  • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
  • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
  • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
  • Шланг не выдерживает действия открытого огня или высокой температуры.
  • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
  • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
  • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

При установке гибкого шланга запрещено:

  1. Использовать его в постоянном проточном режиме.
  2. Устанавливать без прокладок или с механическими повреждениями.
  3. Эксплуатировать изделие при отрицательной температуре.

Важное заключение + видео

Для подключения сантехники металлические трубы применяются все реже. Подвести воду можно с помощью удобных гибких приспособлений, которые легко присоединить своими руками. Но делать это надо с умом.

Mr. Build рекомендует: отнеситесь к выбору и монтажу подводки гибкого типа со всей ответственностью, регулярно меняйте рукав. Внимательно следите за состоянием шланга, целостностью оплетки. Лопнувшая подводка – самая частая причина аварий с затоплением соседей снизу.

Перед покупкой и установкой обязательно посмотрите видео, размещенные ниже. Из них вы узнаете:

  • как правильно выбрать изделие, на что обратить внимание;
  • какие у эластичной подводки есть слабые места;
  • где и как нельзя ее монтировать;
  • как установить гибкий рукав по всем правилам;
  • как определить, что подводку пора менять.

mr-build.ru

Гибкая подводка для воды из нержавеющей стали

Системы водоснабжения

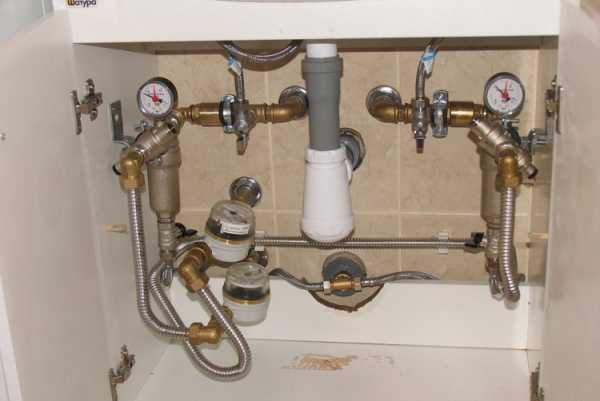

Гибкая подводка из коррозионностойких материалов упрощает подключение сантехнических приборов и точек потребления. С ее помощью можно обустроить точку подключения в ограниченном пространстве или труднодоступном месте, а служит она десятилетиями. Поэтому в данной статье мы рассмотрим основные разновидности таких подводок, а равно и технологию их монтажа.

1

Из чего делают подводки – резина или нержавейка?

Дешевые подводки делают из армированной полимерными нитями резины и стальной проволоки. Резиновое тело шланга задает высокую гибкость и устойчивость к гидравлическим ударам. Проволочная оплетка формирует внешний армирующий каркас, защищающий тело шланга от механических повреждений и высокого внутреннего давления. Основной недостаток этих конструкционных материалов – слабая устойчивость к абразивным и температурным нагрузкам. Резиновый шланг выдерживает нагрев лишь до 90 градусов Цельсия и страдает от контакта с частицами песка, взвешенными в воде. К тому же, резина дает неприятный привкус, ухудшая питьевые качества жидкости.

Подводки из нержавеющей стали практически не имеют недостатков

Дорогие гибкие подводки для воды делают из нержавейки. Тело такого шланга набирают из отдельных элементов, поэтому с внешней стороны он имеет гофрированный профиль. Благодаря этому сильфонная подводка изначально имеет более высокие прочностные характеристики, чем армированный вариант, и может эксплуатироваться в очень широком температурном диапазоне: от -50 до 250 градусов по Цельсию. Поэтому средний срок службы шланга из нержавейки – 20-25 лет, а не 3-4 года, как у армированной подводки. Основной недостаток сильфонного варианта – высокая звукопроницаемость, помноженная на солидный запас конструкционной жесткости. Такие подводки шумят, транслируя звуковые колебания, спровоцированные перепадами давления. Однако этот минус легко нивелируется за счет применения пластиковых вкладышей-звукоизоляторов.

2

Какими бывают подводки для воды – разные классификации

По области применения подводки делятся на газовые и водопроводные. Первые монтируют на газопотребляющее оборудование, вторые – на сантехнику. Причем при монтаже лучше соблюдать принцип соответствия заявленной функциональности. Ведь у газовых подводок монтажный торец (штуцер или гайка) изготавливается из обычной (черной) стали, которая ржавеет под действием воды.

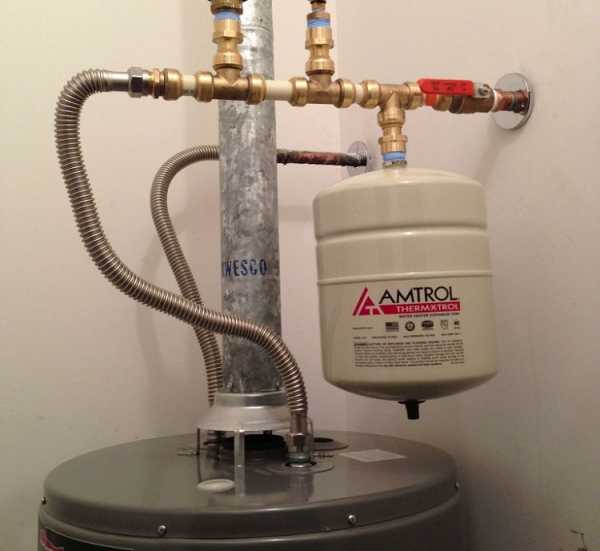

Наиболее прочный вариант - гибкая подводка-сильфон из нержавеющей стали

По конструкционному исполнению подводки делятся на гладкие армированные шланги и гофрированные сильфоны. Второй вариант – гибкая подводка-сильфон из нержавеющей стали – считается более прочным (на него можно даже наступить или привалить чем-либо без каких-то последствий) и долговечным (срок службы – 25 лет). Ну а резиновый шланг поглощает шумы в трубах.

По габаритам подводки сортируют по пропускному диаметру (от 12 до 34 миллиметров) и длине (от 20 до 500 сантиметров). Причем длина подводки-сильфона ограничена 100 сантиметрами, а резиновые изделия в армированной оплетке могут быть и 5-метровыми. По способу исполнения монтажного торца различают три варианта подводок: штуцер-штуцер, гайка-штуцер и гайка-гайка. Такое разнообразие позволяет монтировать шланги на резьбу любого типа (хоть внешнюю, хоть внутреннюю), не покупая переходники и прочие адаптеры.

3

Как выбрать деталь – 6 пунктов, на которые нужно обратить внимание

Во-первых, вам необходимо определиться с типом монтажных торцов, отталкиваясь от наружного или внутреннего месторасположения резьбы на водопроводе и отводе сантехнического оборудования. Причем тут действует следующее правило: для наружной резьбы нужен подвод с гайкой, а для внутренней – со штуцером. Во-вторых, необходимо промерить длину от сгона водопровода (резьбового торца) до точки потребления. Длина подвода не должна превышать это расстояние более чем в полтора раза. Причем радиус изгиба шланга должен колебаться в пределах от 35 до 50 миллиметров, иначе на подводе образуется залом. Поэтому экономить на длине не стоит, но и покупать слишком длинный подвод – это тоже неправильное решение.

В-третьих, вы должны определиться с типом подвода. Если в системе большое давление и высокая температура, то в качестве такового лучше использовать сильфонный подвод. Если по трубе течет только холодная вода, а давление не превышает 4-5 атмосфер, то сгодится и армированный вариант на резине, который стоит дешевле сильфонного аналога из нержавейки. В-четвертых, необходимо обратить внимание на материал гайки и штуцера. А точнее на вкладыши из латуни. Их поверхность не должна иметь раковин, каверн, трещин и сколов – признаков низкокачественного литья или механической обработки. У качественных подводок гайки, штуцер и вкладыши сделаны очень аккуратно, а наличие дефектов в их структуре говорит о нарушении технологии производства или о применении изначально некачественного материала. Подводки с бракованными монтажными торцами не прослужат и двух лет.

В-пятых, нужно обратить внимание на обозначение типа резиновой прокладки. Если на ярлыке указано, что шланг или прокладка изготовлена из резины ЕРДМ, то такую подводку можно использовать даже для подачи питьевой воды. Все остальные варианты годятся только для технических жидкостей – их можно ставить на сливной бак в туалете, но не на кран в кухне или ванной комнате. В-шестых, стоит проверить цветовую маркировку подводки. Если на оплетку или гофру нанесена синяя продольная линия, то такой шланг можно использовать только на линиях подачи холодной воды. Если цвет линии красный – подводка подойдет для линии горячего водоснабжение. Универсальные варианты маркируются линиями двух цветов – красного и синего. Такие шланги можно монтировать и на горячий, и на холодный водопровод.

Шланги, маркированные красными и синими линиями - универсальные

Кроме того, помните, что для подключения таких узлов, как смеситель, необходимо использовать не одну, а две подводки – по одной на "горячую" и "холодную" трубу.

4

Как монтировать гибкую подводку – исчерпывающий инструктаж

Монтаж любой подводки идет по следующей схеме: очищаете место и обеспечиваете удобный доступ к точке потребления и водопроводу. При этом смеситель или кран лучше не фиксировать контргайкой или прижимной пластиной к раковине, а просто вставить в отверстие. Берете подводку и вкручиваете ее в кран. У смесителя будет две подводки, поэтому вкручиваете в его корпус оба шланга, действуя последовательно. Применять уплотнительную ленту на торцах подводки имеет смысл только в случае отсутствия уплотнителей в зоне стыка гайки/штуцера с посадочным местом в корпусе крана.

Для монтажа можно использовать как разводной, так и накидной ключ, номер которого определяется по габаритам шестигранника на монтажном торце шланга. Во время монтажа кран можно держать над раковиной, но если она сделана из керамики, то лучше отойти в сторону.

Далее необходимо вставить кран в отверстие раковины и надеть контргайку или уплотнительную шайбу, протолкнув в ее отверстие один или оба подвода. После этого гайку или шайбу фиксируйте на корпусе крана, прижимая его к раковине. На следующем этапе необходимо зафиксировать монтажный торец подводки на сгоне водопровода. Для этого на стальную трубу с резьбой накручиваем фитинг-американку, после чего ее резьбовой торец уплотняем с помощью ФУМ и накручиваем на уплотнитель гайку подводки. Перекручивания шланга в этом случае не происходит из-за особенностей конструкции фитинга-американки.

Если труба сделана из металлопластика, то в этом случае действуем совсем по-другому: берем цанговый фитинг, раскручиваем его, снимая контргайку и уплотнительное кольцо, которое следует надеть на трубу. Далее на свободный сгон фитинга наматываем ленту ФУМ и накручиваем на него гайку подвода. В финале фитинг вставляем в трубу и поджимаем уплотнительной гайкой. Перекручивания в этом случае не происходит.

Кроме того, между подводом и тубой можно вмонтировать запорный вентиль, но эта деталь не является обязательной, поскольку для отключения подачи воды в системе можно использовать центральный запорный узел. Следуя этой пошаговой инструкции, вы сможете подключить к водопроводу любое сантехническое оборудование. Только обратите внимание: сначала подключаете подвод к точке потребления, а потом – к трубе. Иначе шланг начнет перекручиваться вдоль продольной оси и потеряет свою жесткость, а в некоторых случаях и герметичность.

obustroen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
