Шламовый бытовой насос – описание, виды, характеристики, производители и отзывы :: SYL.ru

Содержание

техническая характеристика, отзывы и фото

Насосы шламовые представляют собой оборудование, с помощью которого можно перекачивать гидросмеси с большим содержанием грунта, песка и шлама. Если осуществлять их сравнение с фекальными насосами, то центробежные шламовые устройства способны работать при экстремальных условиях, когда плотность включений достигает 2500 кг/м3. В основе проточной части изделий такого типа лежат:

  • броневой диск;
  • колеса;
  • корпус.

Отзывы о принципе действия шламовых насосов

Шламовые насосы, по мнению покупателей, можно использовать для перекачки сред разной вязкости, в них могут содержаться примеси с твердыми веществами, более подробно об этом вы сможете прочесть ниже. Принцип работы устройств такого типа, как утверждают покупатели, основан на вытеснении шлама вращающимся валом внутри статора.

Перекачиваемая масса нагнетается вдоль оси насоса герметичными камерами, они образуют движущуюся деталь. Объём полостей и их количество, как утверждают покупатели, влияют на производимое давление. Данное оборудование характеризуется равномерной подачей потока. Устройство обладает высоким уровнем всасывания.

Отзывы об области использования

Насосы шламовые, по мнению покупателей, могут использоваться во многих областях деятельности человека. Например, в горно-обогатительной и добывающей промышленности данное оборудование перекачивает сточные воды, продукты обогащения, добычу и транспортировку. В условиях металлургических, прокатных и сталеплавильных заводов такие приборы:

  • перекачивают газовые шламы, агломерационную воду, гранулированный шлак;
  • осуществляют пылеудаление:
  • обеспечивают мокрую очистку;
  • транспортируют твёрдые частицы;
  • осуществляют мокрое пылеудаление.

Насосы шламовые, по мнению покупателей, отлично проявляют себя и на гравийных производствах, где осуществляется подготовка гравия и песка, а также добыча сырья. Со слов потребителей, такое оборудование превосходно подходит для производства сахарных заводов, где необходима подготовка промывочной воды, транспортирующих жидкостей, сточных вод и производится осуществление процесса отбеливания. Можно применять данные устройства в условиях стекольной промышленности, нефтеперерабатывающей сферы и алюминиевых заводов.

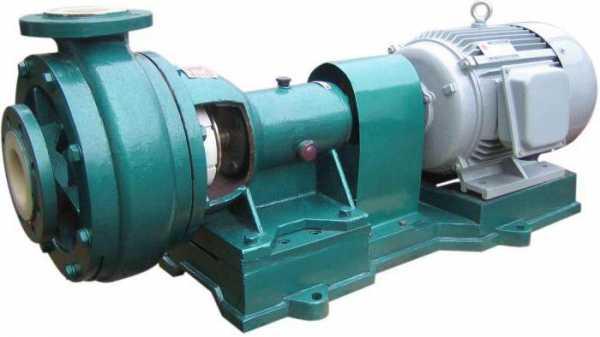

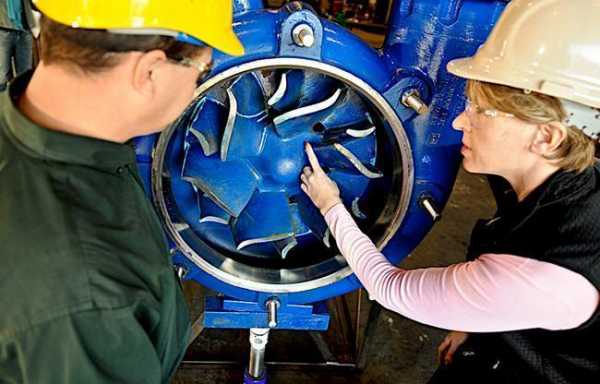

Отзывы и характеристики горизонтальных шламовых насосов

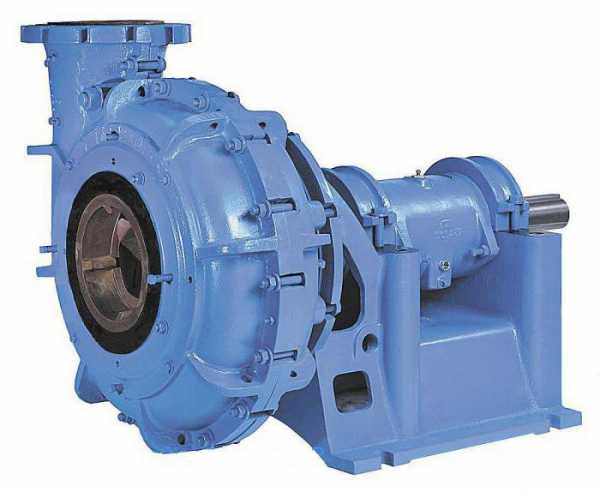

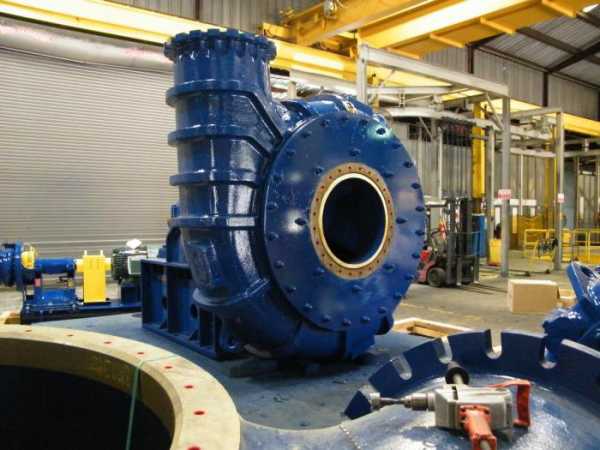

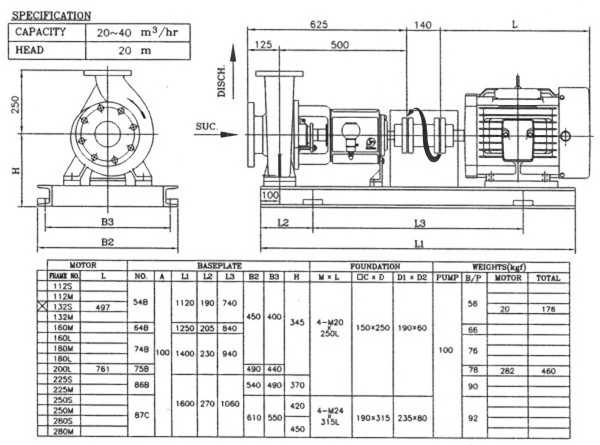

Насосы шламовые могут быть горизонтальными. Они предназначаются для крупнофракционных твердых продуктов и агрессивных шламов. Им свойственны высокие производительные показатели и надежность даже при тяжелых условиях работы. Покупателям нравится, что при производстве такого оборудования используются высококачественные композиционные материалы, которые ложатся в основу изнашиваемых узлов, это и становится залогом качества подобных устройств.

Среди технических характеристик следует выделить подачу, которая достигает 20000 м3/ч, а также напор, равный 145 м или меньше. Данное оборудование разрабатывается на основе некоторых принципов, среди них:

  • максимальная эффективность;
  • низкое потребление;
  • мощность;
  • стандартизация;
  • минимальная изнашиваемость;
  • легкость технического обслуживания.

Особенности и технические характеристики вертикальных шламовых насосов

Вертикальный шламовый насос можно классифицировать по двум разновидностям, среди них:

  • панцирные вертикальные;
  • полупогружные вертикальные.

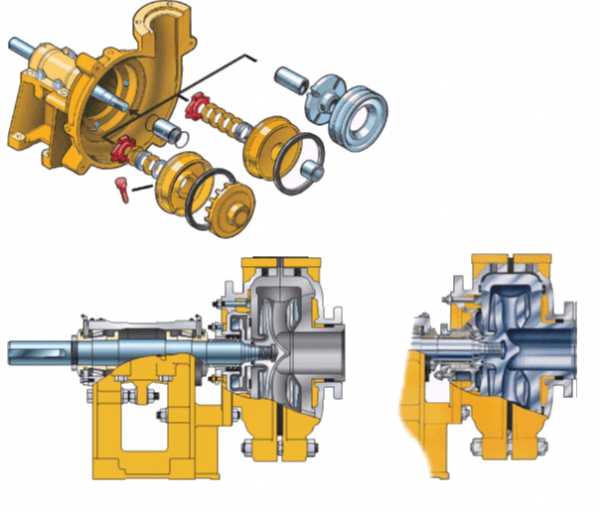

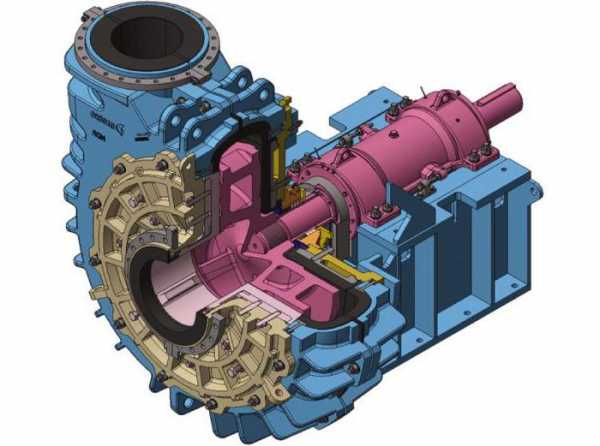

Гидравлическая часть панцирных насосов аналогична гидравлической части горизонтальных. В продаже можно встретить установки в сухой и мокрой модификациях. Подача обеспечивается на уровне 3000 м3/ч, тогда как максимальная глубина погружения составляет 5 м. Напор достигает 145 м.

Характеристики погружного насоса

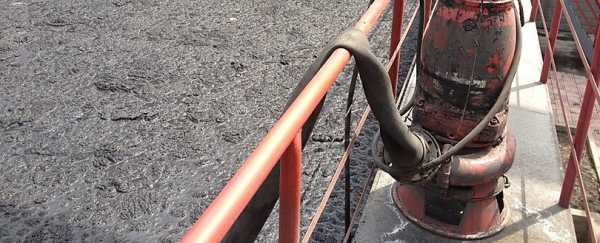

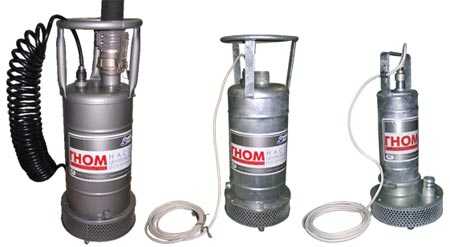

Погружной шламовый насос TOYO DPE обеспечивает подачу до 400 м3/ч, температура перекачиваемой среды может изменяться до +60 °С и до 80 – по запросу. Перекачиваемая среда должна иметь уровень pH в пределах от 4 до 9,5. Рабочая глубина погружения достигает 30 м.

Описание насоса ВШН-150

Вышеупомянутый шламовый насос 150 представляет собой центробежное вертикальное оборудование, которое используется для перекачивания гидросмесей с твердой мелкой фракцией. Плотность последний может достигать 1300 кг/м3. Взвешенные частицы могут обладать твердостью не более 3 по шкале Мооса.

Крупность отдельных элементов может достигать 20 мм, но не более, их в объеме может содержаться 20%. Данный центробежный шламовый насос способен обеспечить перекачку среды с температурой в пределах от +4 до +50 °С. Применять данное устройство можно для осуществления вспомогательных операций при перекачке промывочного раствора.

Технические характеристики ВШН-150

Подача составляет 150 м3/ч, напор равен 30 м. Коэффициент полезного действия насоса составляет 57%, тогда как частота вращения электродвигателя равна 150 оборотов в минуту. Мощность оборудования эквивалентна 30 кВт, масса насоса равна 360 кг. Диаметр входного и выходного патрубка составляет 125 мм.

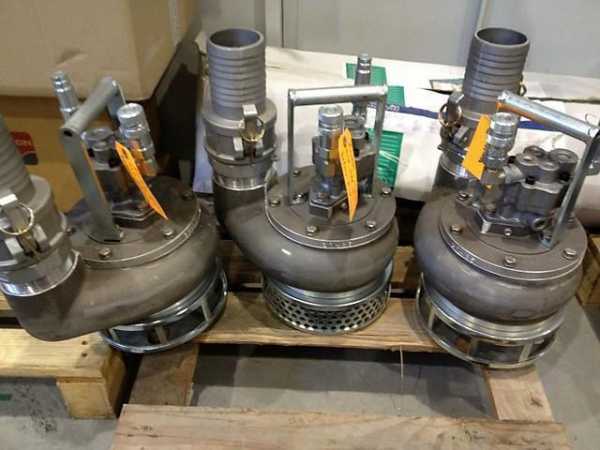

Описание гидронасоса Toyo

Гидравлический насос шламовый вышеупомянутой марки может иметь мощность в пределах от 11 до 124 кВт. Это оборудование отличается высокой мощностью, износоустойчивостью, производительностью и высокомоментностью. Устройство является одноступенчатым, может иметь усиленную конструкцию. Оно герметично, коррозионностойко и является бронированным.

Рабочая крыльчатка выполняется из легированной стали, в которой высоко содержание Cr, в пределах 24-28%. Короткий вал довольно прочный, он устанавливается на подшипники и сальниковые узлы. Они работают в масляной ванне и обеспечивают посадочный натяг даже при жестких условиях эксплуатации.

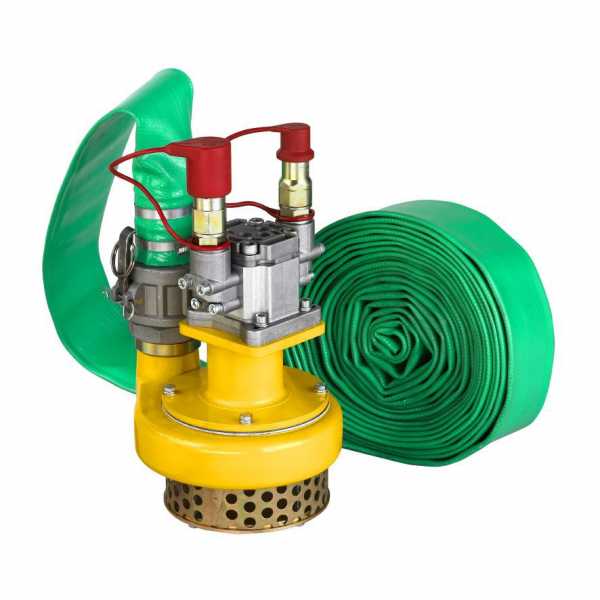

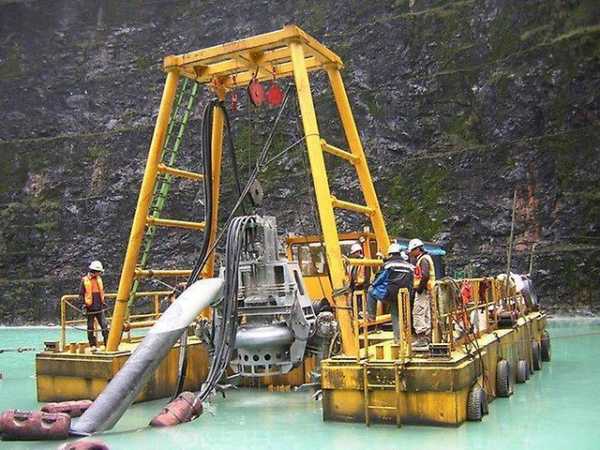

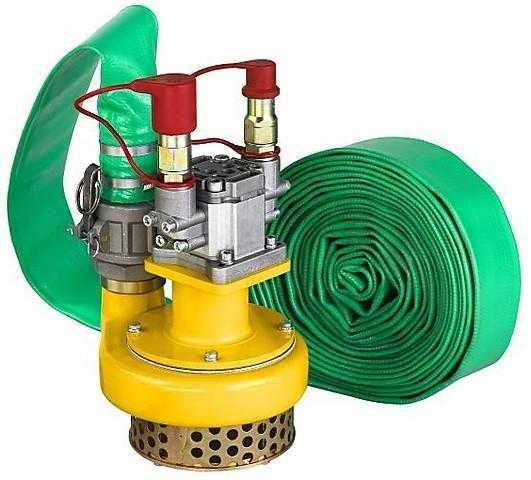

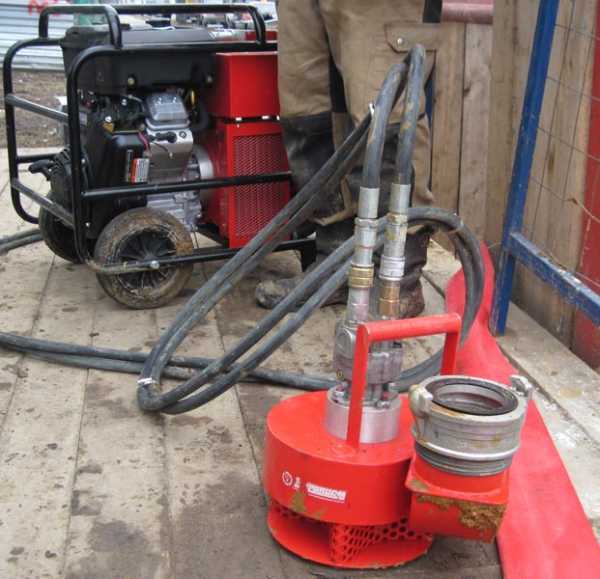

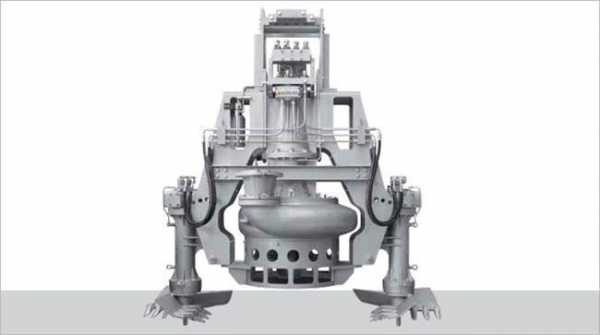

Гидравлические насосы шламового типа могут устанавливаться на стреле амфибийного или обычного экскаватора, когда оборудование подключается к гидравлической системе. Можно использовать это оборудование на силовой раме грунта заборного устройства.

Твердые включения в перекачиваемой среде могут содержаться в объеме до 70%. Максимальная фракция твердых элементов может составить 120 мм. Температура перекачиваемой среды эквивалентна 60°С или меньше. Максимальный удельный вес равен 1,4 кг/дм3. Уровень кислотности перекачиваемой смеси достигает 9,5 pH. Максимальная глубина погружения равна 30 м, если речь идет о специальных версиях, то этот параметр увеличивается до 120 м. В этом случае представлен вариант с компенсатором давления.

Заключение

Шламовые насосы не могут использоваться в режиме холостого хода. Если этой рекомендацией пренебречь, то можно столкнуться с преждевременным износом узлов. Ряд производителей предусматривает наличие датчика сухого хода, который блокирует работу агрегата при необходимости.

fb.ru

Шламовый Погружной Насос: Характеристики, Сферы Использования

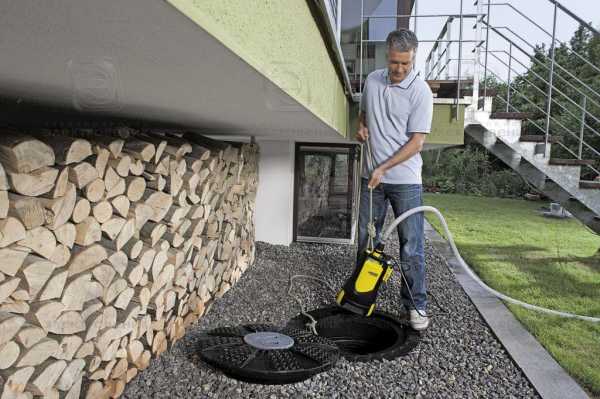

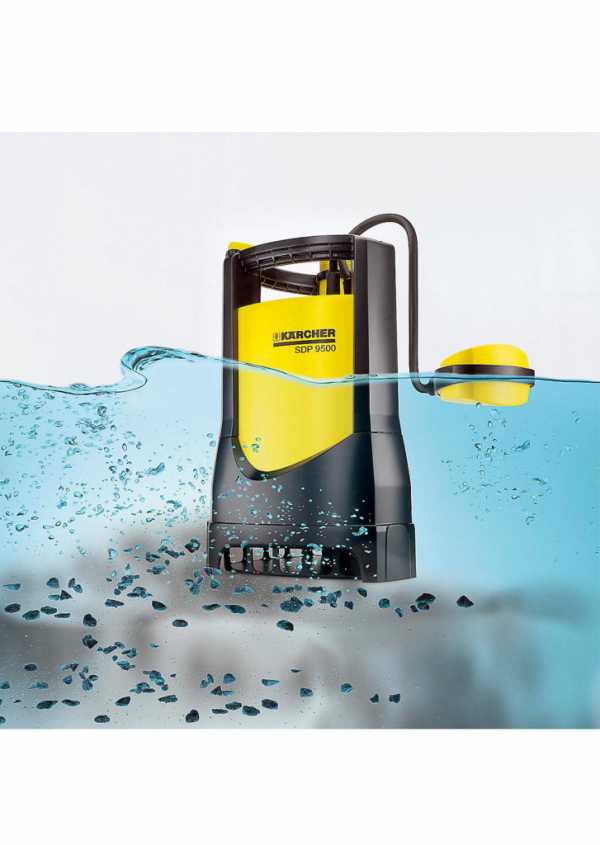

Насос шламовый погружной Кёрхер

Погружной шламовый насос относится к категории оборудования для перекачки воды с большим содержанием твёрдых частиц — ведь шлам, это не что иное, как грязь. Существует множество модификаций грязевых насосов, и среди них есть как поверхностные, так и погружные варианты.
Мы расскажем о них далее, а лучше усвоить полученную информацию, вам поможет видео в этой статье.

Общие сведения о шламовых насосах

У каждой модели насоса есть своя допустимая норма содержания в воде абразивных частиц – это предусматривает производитель. Многие варианты оборудования, предназначенные для перекачки фекальных стоков и дренажных работ, способны пропустить вместе с водой и твёрдые включения, но размером не более 2 см.
Итак:

  • Что касается шламовых насосов, то большинство из них способны перекачивать не просто загрязннённую воду, а растворы, содержащие больше глины и песка, чем воды, и даже камни
    . Благодаря этим свойствам, такое многофункциональное оборудование, как шламовый погружной насос, может применяться практически в любой отрасли промышленности.

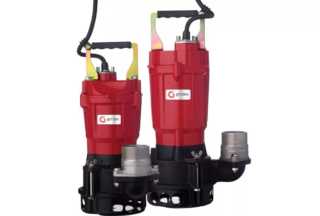

Насос погружной шламовый Atlas Copco

  • В строительстве без этого оборудования тоже не обойтись, приходится нередко осушать затопленные после дождя котлованы, подвальные помещения недостроенных зданий. Строительство водозаборов тоже не является исключением: шламовый агрегат соответствующей мощности используют при бурении скважин.
  • С их помощью, из проходки откачивают техническую жидкость, вымывающую шлам, а так же производится прокачка скважины перед вводом в эксплуатацию. Причём, некоторые модификации насосов способны достать грязную воду с большой глубины.

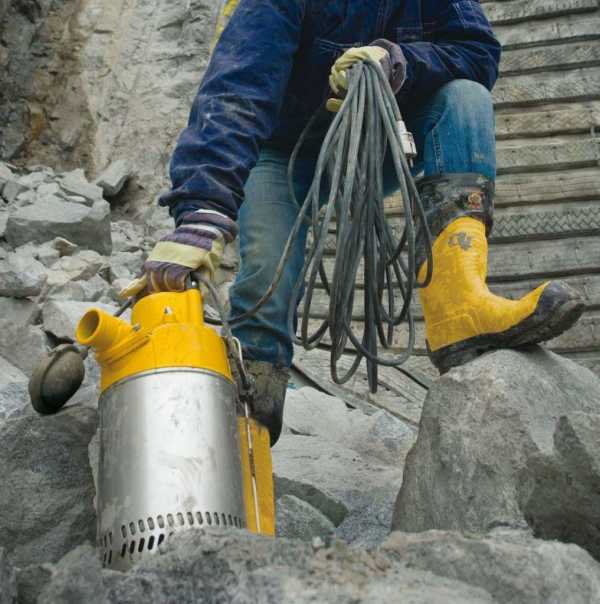

    Одна из таких моделей — на фото сверху. Как видите, она оснащена длинным гибким рукавом, который опускается в ствол скважины для того, чтобы выкачивать жидкость из уровней, расположенных ниже точки нахождения самого насоса.
  • Шламовый погружной насос может быть как объёмным, так и динамическим. Например, роторный диафрагменный агрегат работает по принципу поршня, и может иметь как электропривод, так и приводиться в действие вручную, как обычная помпа.
    Такой насос можно использовать, к примеру, для осушения котлована, но если высота подъёма окажется более шести метров, он уже будет бессилен.

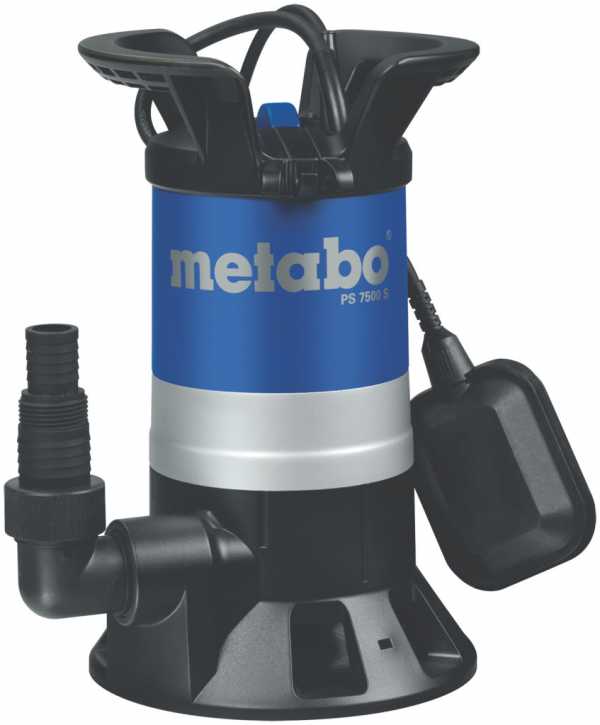

Шламовый насос погружной Metabo

  • Для бытового использования такой подачи вполне достаточно, а вот для производственных и строительных нужд, используют, в основном, более мощное центробежное оборудование. Это уже не просто небольшие насосы, а солидные агрегаты, оснащённые отдельным двигателем.
    Причём, он может быть не только электрическим, но и работать и на жидком топливе (двигатели внутреннего сгорания).

С точки зрения экономической целесообразности, электрический двигатель всегда предпочтительнее, но бывают ситуации, когда там где нужно применить такое оборудование, электричества попросту нет. Но это относится больше к промышленным агрегатам. Бытовые насосы всегда электрические, и, как правило, моноблочные.

Это значит, что и мотор, и вал насоса находятся в одном корпусе.

Критерии выбора грязевого насоса

Вообще, перекачка шлама является наиболее сложным вариантом применения насосного оборудования. Из-за высокой абразивности перекачиваемого содержимого, детали агрегатов изнашиваются гораздо быстрее, чем у насосов для чистой воды.
Ещё труднее бывает очистить от ила сточный колодец, или откачать вязкую глинистую жижу из траншеи:

  • Поэтому, при покупке шламового насоса, главным критерием должна быть не его цена, а оптимальные технические характеристики. Надёжный механизм с высокой производительностью, с лихвой компенсирует затраченные на его покупку средства, сократив затраты на обслуживание и ремонт.
  • В этом плане, погружные насосы имеют немало преимуществ перед насосами поверхностными. Установить такой агрегат своими руками в отстойник или затопленный колодец гораздо проще, чем этого требует насос для подачи чистой воды. Его не нужно жёстко фиксировать на металлической раме, а можно опустить на верёвке, прямо на дно — как это показано на картинке снизу.

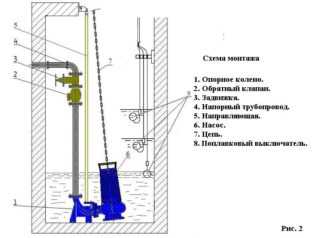

Установка дренажного насоса в колодец

  • Точно так же, насос легко поднимается на поверхность, и, если нужно, перемещается в другую рабочую точку. Такая мобильность позволяет обойтись одним насосом там, где их могло бы понадобиться несколько. К тому же, в отличие от поверхностных моделей, погружные насосы работают бесшумно.
  • Хороший шламовый насос имеет широкое всасывающее отверстие, а ячейки установленной на нём сетки, даже у самой небольшой модели будут пропускать твёрдые частицы размером не менее 3,5 см. Чем мощнее агрегат, тем крупнее ячейки сетки. Они могут достигать диаметра 12 см — фактически, это размер хорошего булыжника.
  • Представьте себе, как эти камни будут с ускорением воздействовать на полость рабочей камеры, и само рабочее колесо. О хорошем качестве шламового насоса, прежде всего можно судить по материалам, из которых изготовлены его детали. Рабочее колесо и камера, однозначно должны быть из металла Hard-iron™.

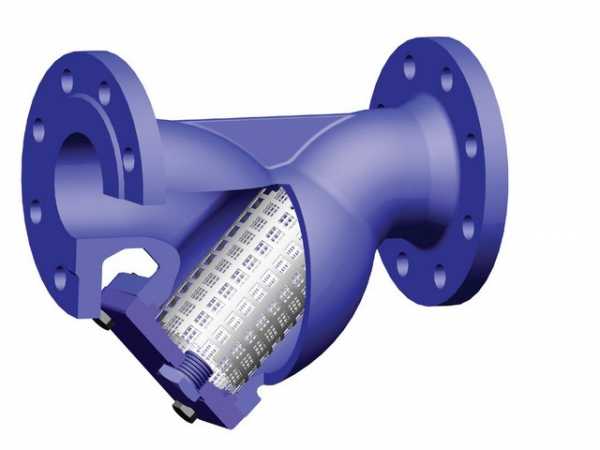

Сетчатый фильтр у шламового насоса
  • Это твёрдое авиационное железо, применяемое в кораблестроении и самолётостроении. Только оно способно обеспечить наиболее высокую стойкость деталей к износу.
    При этом корпус агрегатов для перекачки шлама, обычно изготовлен из чугуна, а всасывающая часть насоса — из нитриловой резины. Все крепёжные элементы: болты с гайками, штифты – должны быть из нержавеющей стали.
  • Для удобства эксплуатации, шламовые насосы оснащают мешалкой. Она поднимает осевший ил и песок, и позволяет наиболее качественно очистить резервуар. Ведь шламовым насосам приходится выполнять не только ассенизаторские и дренажные работы, но и перекачивать руду, угольный шлам, землю, песок, бетонит. И, кстати, мешалка тоже должна быть изготовлена из Hard-iron™.
  • Шламовые насосы ведущих производителей имеют в комплекте не просто соединительную арматуру, а уже собранный узел с патронным уплотнением, что обеспечивает простой, и очень быстрый монтаж. Для регулировки подачи насоса, в таких агрегатах нередко предусмотрен один-единственный винт.

Мобильный шламовый насос легко перемещается

  • Чаще всего, шламовые насосы оснащены трёхфазным двигателем. При его подсоединении к питающей линии, нужно обратить внимание, чтобы вал двигателя вращался в ту сторону, которая обеспечит движение потока воды в напорный трубопровод. Насос нужно установить так, чтобы в процессе работы он не мог смещаться или переворачиваться.
  • Диаметр трубопровода должен соответствовать диаметру входного патрубка агрегата. Все соединения должны быть герметичными, чтобы исключить возможность подсасывания в процессе работы воздуха. Перед первым запуском, в рабочую камеру заливается вода, а далее, шламовый насос способен перезаливаться самостоятельно.
  • Воздух, попадающий в рабочую камеру вместе со шламом, самопроизвольно удаляется из специального крана (вантуза), расположенного в верхней части корпуса. Между напорным фланцем и отводящим трубопроводом, обязательно должна быть установлена запорная арматура, которая позволит при необходимости регулировать поток перекачиваемой воды.

Заключение

При запуске, задвижка должна быть закрыта, а затем её постепенно открывают. Если нужно произвести остановку двигателя, то сначала закрывают задвижку.
Все эти нюансы и призвана регламентировать, прилагающаяся к каждому насосу инструкция. Во всяком случае, правила подключения и эксплуатации, она разъясняет максимально подробно.

moikolodets.ru

Шламовый погружной насос – конструктивные элементы и характеристики

Для возможности перекачивания плотных гидросмесей с присутствием абразивов и твердых примесей производители выпускают специальные насосы, называемые шламовыми. Их используют в более сложных условиях, чем дренажное и фекальное насосное оборудование. Шламовые установки имеют более жесткую и тяжелую конструкцию, за счет чего увеличивается и их цена. Для перемещения гидросмесей изготавливают горизонтальные и вертикальные (полупогружные), а также погружные насосы.

Что представляют собой погружные насосы шламового типа

Шламовые насосы относятся к центробежному оборудованию, выполненному в более прочном варианте. Они имеют усиленный корпус с надежными стенками и деталями, контактирующими непосредственно со шламом, а также дополнительную защиту конструктивных элементов и рабочего колеса в виде броневого диска.

Основным предназначением шламовых насосов, в отличие от установок, работающих с чистой водой, является откачка жидкой среды разной плотности, загрязненной:

  • глиной;
  • гравием;
  • песчаным шламом;
  • порошкообразными субстанциями;
  • нерастворимыми минеральными отложениями;
  • твердыми примесями различного происхождения;
  • илистым осадком;
  • биосмесями;
  • разбуренной породой.

Кроме этого, оборудование используют для гидравлического перемещения твердых частиц на определенное расстояние или высоту, а также для отбора конечного продукта, полученного в результате какого-либо технологического процесса.

Шламовые насосы нашли свое применение во многих отраслях, в том числе:

  • металлургической;
  • горнодобывающей;
  • целлюлозно-бумажной;
  • строительной;
  • нефтегазовой и т.д.

Погружной шламовый насос при работе полностью погружается в шламовую смесь, поэтому выкачивает жидкость с минимальным уровнем шума, чего не скажешь о горизонтальных установках. Он имеет компактные размеры благодаря тому, что двигатель и гидравлическая часть находятся в едином корпусе на более близком расстоянии, чем в конструкциях полупогружных насосов.

Погружные агрегаты не нуждаются в устройстве рамных оснований, что допускает их использование в более стесненных условиях и дает возможность простого переноса на новое место установки.

Насосное оборудование, предназначенное для перекачивания шлама, выполняется полностью из металла или с резиновым покрытием, обеспечивающим дополнительную защиту деталей от ударов твердых частиц и бесшумность рабочего процесса. «Резиновое» исполнение шламового насоса продляет срок службы оборудования, но его нельзя использовать для гидросмесей, в составе которых присутствуют крупные включения (более 6,5мм) и частицы с острыми углами. Не рекомендуется их использовать и в агрессивных, по отношению к резине, средах, а также при высоких температурных режимах.

Основные характеристики шламовых насосов

Особенность работы шламового насосного оборудования подразумевает наличие дополнительных технических характеристик, не имеющих отношения к насосам, откачивающим чистую воду. Кроме показателей мощности, высоты напора и производительности, влияющих на цену установок, большое значение при выборе шламового насоса уделяется размерам, форме и количеству твердых включений, присутствующих в гидросмесях.

В зависимости от формы и разновидности шлама, частицы в жидкости ведут себя по-разному. Данное обстоятельство в некоторой степени оказывает влияние на работу насосного агрегата. Шлам бывает оседающим и неоседающим, образующим с водой три вида смеси:

  • однородную – частицы находятся в равномерно распределенном взвешенном состоянии;
  • псевдо-однородную – концентрация частиц увеличивается ближе ко дну, но полностью они не оседают;
  • разнородную – частицы практически моментально отделяются и оседают.

Высокая скорость перекачивания обеспечивается при однородной, но не слишком плотной консистенции гидросмеси, содержащей мелкие включения типа песка. Но чем крупнее будут частицы и плотнее жидкость, тем медленнее окажется скорость перемещения или откачки шлама.

В зависимости от модели шламового насоса, его допускается использовать для перекачивания жидких смесей:

  • плотностью до 2500кг/м3;
  • с твердыми включениями или растворенными частицами, составляющими до 70 процентов от общей массы гидросмеси;
  • в температурном режиме +5…+80 градусов по Цельсию;
  • с присутствием в составе твердых фракций размером до 120мм.

Конструктивные элементы

Шламовые насосы работают в сложных условиях, поэтому к их изготовлению предъявляются определенные требования, особенно к погружным моделям. Их цена зависит от многих факторов, но в первую очередь к ним относится качество материала, используемого для изготовления рабочих узлов, а также технические характеристики оборудования.

Двигатель

Конструкция погружных насосов предполагает надежную изоляцию и эффективное охлаждение установленных на них двигателей, отличающихся от стандартных моторов бОльшим диаметром ротора и меньшими по размеру стенками статора. Подобное решение позволяет направлять увеличенный объем тепла на статор, передавая его охлаждающей среде. В этом случае охлаждение двигателя и поддержка рабочих температур на необходимом уровне происходит гораздо эффективнее.

В зависимости от температуры откачиваемых гидросмесей, нормальная работа погружных насосов обеспечивается тремя способами охлаждения:

  • посредством откачиваемой среды, если ее температура не превышает 40 градусов;
  • с помощью специальных кожухов с циркулирующей в них охлаждающей жидкостью;
  • путем внешней подачи охладителя к кожуху.

Изоляция обмотки статора для погружных насосных установок производится более надежными способами, нежели для работающих в «сухом» режиме. Высокий уровень защиты от возникновения коротких замыканий обеспечивает струйная пропитка, отличающаяся лучшей степенью заполняемости пустот.

Вал и подшипники

Конструкция вала шламового погружного насоса отличается своей прочностью, по сравнению с оборудованием, используемым для работы с незагрязненными водами. Долгий срок эксплуатации рассматриваемых насосов обеспечивается минимальным расстоянием между рабочим колесом и нижним подшипником. В данном случае:

  • увеличивается период службы подшипников и уплотнений;
  • устраняются возможные прогибы вала при работе в сложных условиях;
  • уменьшается уровень вибрации;
  • максимально снижаются шумовые эффекты.

Выдержать дополнительные осевые и боковые нагрузки помогают двухрядные шариковые подшипники. В процессе изготовления их обрабатывают высококачественной смазкой, не нуждающейся в обновлении.

Цена шламовых насосов увеличивается в результате добавления в их конструкцию усиленных рабочих деталей и защитных элементов. Данный момент необходимо учитывать при выборе оборудования.

Уплотнения

Для погружных шламовых насосов уплотнения являются важной составляющей частью, к которой предъявляются особые требования по герметичности и износоустойчивости. Уплотнительные кольца разрабатываются с учетом наличия в перекачиваемой гидросмеси абразивных частиц, а пружины и стопорные кольца, относящиеся к уплотнительным узлам, предусматривают защиту от:

  • засорения;
  • износа;
  • коррозии.

Неправильная центровка уплотнительных колец приводит к их быстрому износу, а недостаточная защита поверхностей узла уплотнения – к повреждениям в процессе эксплуатации.

Рабочее колесо

Традиционная форма рабочего колеса центробежных насосов, выпускаемых для работы с незасоренной водой, при откачке гидросмесей с твердыми включениями приводит к резкому снижению производительности оборудования и уменьшению его КПД. Производители, улучшая свою продукцию, смогли максимально исключить отделение от жидкости твердых включений и обеспечить однородное распределение между лопастями шламовой смеси.

Изменение угла расположения лопастей рабочего колеса позволило твердым частицам при работе насоса передвигаться вблизи стенок рабочей камеры практически параллельно их поверхностям. В результате сила удара жестких включений значительно снизилась, что повлияло на увеличение износостойкости шламового насоса.

Дополнительные элементы

Для приведения абразивов во взвешенное состояние перед всасыванием, шламовые насосы нередко комплектуют агитаторами (смесителями). Данное приспособление:

  • облегчает работу оборудования;
  • обеспечивает более тщательную зачистку скважины или днища отстойника от ненужных отложений.

Агитатор используется в случае высокого содержания твердых включений или при их разнородном составе, когда большая часть частиц располагается на дне. Некоторые модели погружных насосов оборудуются боковыми смесителями, предназначающимися для повторного перемешивания воды с абразивами.

Для наземных шламовых установок агитаторы и смесители не используются.


Защитные функции

Системы защиты для погружного оборудования, вовремя обнаруживающие негерметичность уплотнения и предотвращающие перегрев насосов, важны настолько, что обращать внимание на их присутствие следует не в последнюю очередь. В первом случае над уплотнением устанавливается датчик, предупреждающий о попадании внутрь масляной камеры воды. В некоторых моделях состояние масла проверяется через винты, расположенные на боковой стороне насосного агрегата.

Функция поплавковых датчиков состоит в отключении оборудования в случае обнаружения жидкости в корпусе статора. А датчик, встроенный между уплотнительным узлом и подшипником, сигнализирует о раннем обнаружении протечек в инспекционной камере, которую также можно обследовать через удобно расположенный специальный винт.

Защитить шламовый насос от перегрева помогут установленные в обмотке статора термодатчики, вовремя реагирующие на повышение критической температуры. Они предотвращают преждевременный выход из строя оборудования из-за сгоревшего двигателя.

Каждая модель погружного насоса, предназначенного для перекачки шламовых смесей, может быть укомплектована разными защитными элементами и приспособлениями. Чем больше их будет установлено в конструкции насосной установки, тем выше окажется не только цена насоса, но и гарантия его безотказной работы на протяжении долгого времени.

semidelov.ru

Руководство по шламовым насосам

Шламовые насосы

Шламовые насосы являются тяжелой и прочной версией центробежных насосов, способных работать в трудном и абразивном режиме.

Шламовые насосы следует также считать общим термином, чтобы отличить их от прочих центробежных насосов, предназначенных в основном для прозрачной воды.



Применение

Шламовые насосы используются для передвижения смесей жидкости и твердых частиц во многих сферах промышленности с широким спектром применения, например для шахтного водоотлива/драгирования прудов осаждения и откачки бурового раствора.

Целями могут быть:

  • Откачивание среды, содержащей абразивные частицы
  • Перенос как можно большего количества твердых частиц/ гидравлическим способом
  • Откачивание конечного продукта в ходе технологического процесса



 Погружные насосы используются в различных промышленных отраслях, таких как:

  • Металлургиия
  • Выработка электроэнергии
  • Строительство
  • Целлюлозно-бумажная
  • Нефтегазовая
  • Очистка сточных вод
  • Горнодобывающая
  • Обогащение полезных ископаемых

Типы шламовых насосов

При откачивании шлама применяются три основных типа шламовых насосов:

  • Горизонтальные шламовые насосы
  • Вертикальные шламовые насосы
  • Погружные шламовые насосы

Горизонтальные шламовые насосы

Данные типы насосов часто называются насосами сухой установки, поскольку гидравлический (мокрый) конец и приводное устройство расположены вне емкости отстойника. Они составляют основную группу шламовых насосов с широким диапазоном параметров напора и расхода, а также подбора материалов.

Вертикальные шламовые насосы

Данный тип насоса может быть разделен на две основные группы:

  • Насосы с емкостью
  • Консольные/ водоотливные насосы

Насосы с емкостью считаются насосами сухой установки. Емкость отстойника является частью насоса. Открытый отстойник и вертикальный впуск предотвращают появление воздушных пробок и обеспечивают ровную эксплуатацию. Подшипники и уплотнение вала не погружаются в жидкость, но довольно длинный вал доходит от нижнего подшипника до рабочего колеса.



Консольные/водоотливные насосы считаются насосами полусухой установки, поскольку гидравлическая часть заглублена в шлам, а двигатель и опорная конструкция смонтированы методом сухой установки. Аналогично насосам с емкостью, подшипники и уплотнения вала не погружены, и длинный вал свешивается. В зависимости от размера насос либо устанавливается на раму-основание над емкостью отстойника, либо свешивается с крыши.

Насосы консольного типа имеют ряд недостатков, что позволяет заменять их погружными насосами:

  • Длинное расстояние между двигателем и гидравлической частью приводит к тому, что насос становится громоздким для обслуживания.
  • Ограниченный доступ к отстойнику. Проблемы с накоплением осадка при использовании насосов для отстойников глубже 2 м.
  • Негерметичные. Залив повредит двигатель.
  • Высокий уровень шума.

Почему погружные?

Некоторые пользователи шламовых насосов, возможно, обладают ограниченными сведениями о погружных шламовых насосах. Поэтому важно привести доводы относительно достоинств погружной концепции.

Погружные насосы имеют ряд преимуществ над насосами сухой установки и главным образом полусухой установки:

  • Эксплуатируемому непосредственно в шламе, погружному насосу не требуется рама-основание. Следовательно, он занимает меньше места.
  • Двигатель и гидравлическая часть являются единым целым, компактным и удобным для установки.
  • Эксплуатация под водой означает снижение уровня шумов или даже бесшумную работу.
  • Двигатель, охлаждающийся окружающей жидкостью, допускает до 15 пусков/час, что приводит к использованию отстойников меньшего объема и более высокой эффективности.
  • Гибкая установка с несколькими способами установки, являющимися либо переносными, либо полупостоянными.
  • Возможность применения технологии Чистого отстойника.



Параметры шлама

При проведение расчета шламового насоса должны быть определены следующие параметры.

1. Размер и распределение частиц

Размер частиц d50 (d85) является единицей измерения, процентного содержания частиц определенного размера или меньшего размера в шламе. Значение определяется посредством отсева твердых частиц через фильтр с меняющимися ситами и затем взвешиванием каждой фракции. Затем можно начертить кривую сева и замерить процентное содержание частиц разных размеров.

Например: d85= 3 мм означает, что 85% частиц имеет диаметр 3 мм или менее.

2. Общая фракция мелких частиц

Фракция частиц менее 75 μm.

Важно определить процентное содержание мелких частиц в шламе. Частицы менее 75 μm могут до некоторой степени содействовать продвижению крупных частиц. Однако, если процентное содержание частиц менее 75  μm ревышает 50%, характер шлама изменяется по направлению к неоседающему.

3. Концентрация твердых частиц

Концентрацию частиц в шламе можно измерить как процентное соотношение по объему Cv, и процентное соотношение по весу Cm.

4. Плотность/Удельная масса

Твердые частицы

Плотность твердых частиц установлена как Удельная масса. Данное значение, SGч, определяется посредством деления плотности твердых частиц на плотность воды.

Вода

Плотность воды составляет 1000 кг/м³. Удельная масса воды составляет 1,0 при температуре 20°C. Значение изменятся в зависимости от температуры.

Шлам

Удельную массу шлама можно определить при использовании номографии или рассчитать. Для этого должны быть известны два значения SGч, Cv, и Cm.

5. Форма частиц

Важно знать форму частиц шлама для определения поведения шлама при откачивании или износе насоса и трубопроводной сети.

Характеристики шлама

Шлам можно разделить на два типа: оседающий и неоседающий, в зависимости от параметров, указанных не предыдущих страницах.

Неоседающий шлам

Шлам, в котором твердые частицы не оседают на дно, остаются во взвешенном состоянии на долгий период времени. Неоседающий шлам ведет себя как однородная, вязкая смесь, но обладает характеристиками не-Ньютоновской смеси.

Размер частиц: менее 60-100 μm.

Неоседающий шлам может быть определен как однородная смесь.

Однородная смесь

Смесь твердых частиц и жидкости, в которой равномерно распределены твердые частицы.

Оседающий шлам

Данный тип шлама быстро оседает в ходе процесса, но может поддерживаться во взвешенном состоянии посредством турбулентности. Размеры частиц: более 100 μm.

Оседающий шлам может быть определен как псевдо- однородная или разнородная смесь и может полностью или частично наслаиваться.

Псевдо – однородная смесь

Смесь, где все частицы находятся во взвешенном состоянии, но концентрация частиц увеличивается в направлении ко дну.

Разнородная смесь

Смесь твердых частиц и жидкости, где твердые частицы распределены неравномерно, и становится более концентрированной на дне трубопровода или емкости (в сравнении с оседающим шламом).

На схеме показано как ведут себя разные типы шлама в зависимости от размера частиц и скорости перекачивания.

Высокая скорость перекачивания и/ или мелкие частицы означают, что все частицы находятся во взвешенном состоянии. Шлам обладает свойствами псевдо-однородной смеси.

Когда размер частиц больше и скорость перекачивания ниже, частицы имеют тенденцию к осаждению на дне трубопровода или находятся в механическом контакте с ним. Шлам ведет себя как разнородная смесь.

При низкой скорости перекачивания и/ или наличии крупных частиц, шлам склонен к скапливанию/ осаждению. Шлам, состоящий из крупных частиц, может скользить по трубопроводу.

Типы жидкостей

За исключением плотности характеристики жидкости определяются ее вязкостью.

Жидкости деформируются непрерывно, пока к ним применяется сила. Они считаются текучими. Жидкость при течении, встречается с сопротивлением внутреннего трения, возникающего при сцеплении молекул. Данное внутреннее трение является свойством жидкости, называемое вязкостью.

Ньютоновские жидкости

Ньютоновские жидкости, у которых скорость растет прямо пропорционально прилагаемому усилию. Вода и большинство жидкостей являются Ньютоновскими.

Не-Ньютоновские жидкости

Некоторые жидкости, такие как шлам на водной основе с присутствием мелких частиц, не Касательное напряжение подчиняются простому соотношению прилагаемого усилия и скорости. Они относятся к не-Ньютоновским жидкостям.

Некоторые не-Ньютоновские жидкости обладают уникальным свойством нетекучести до применения определенного усилия. Данное минимальное касательное напряжение известно как предел текучести.



Системы шламовых насосов

Характеристика насоса

Характеристика центробежного насоса, откачивающего шлам, отличается от характеристики насоса, откачивающего чистую воду, в зависимости от объема твердых частиц, содержащихся в шламе.

Разница зависит от характеристик шлама (размер частиц, плотность, форма).

Показателями, на которые оказывается воздействие, являются мощность (P), напор (H) и КПД (η). Разница между шламом и водой указана схематично ниже.

График показывает увеличивающуюся потребляемую мощность, снижение напора и КПД центробежных насосов, работающих при постоянной скорости и перекачивании шлама.



Расчеты

Чтобы иметь возможность определить параметры насоса, который будет правильно функционировать при определенном типе шлама в отдельно взятой трубопроводной системе, необходимы данные о шламе, а также сведения о напоре, требующемся расходе, конструкции данной сети трубопроводов.

Правильно рассчитанные шламовые насосы должны справиться с потерями, возникшими в результате трения в трубопроводе и запорной арматуре. Также важно, чтобы скорость потока не падала ниже критической скорости, в противном случае образуются осадочные отложения.

Важно, чтобы были указаны насколько возможно точные параметры шлама и трубопроводной сети. В случае необходимости произвести допущения при осуществлении расчетов, важно поставить заказчика в известность.

Проектирование системы

Статический напор

Статический напор является разницей вертикальной высоты от поверхности источника шлама до точки сброса.

Потеря напора на трение потока

Когда жидкость начинает течь по напорному трубопроводу и через запорную арматуру, возникает трение. При откачивании шлама потеря напора на трение потока, вызванная шероховатостью трубопровода, отводов и запорной арматуры, отличается от соответствующих потерь при откачивании воды. Для расчетов вручную потери напора на трение потока для шлама.

Общий напор насоса

Данное значение используется для расчетов размеров насоса и включает в себя статический напор плюс потери напора на трение потока, вызванные трубопроводом и запорной арматурой, преобразованное в метры воды.

Критическая скорость

В общем, скорость потока в трубопроводе должны поддерживаться выше определенного минимального значения.

Если скорость завышена, повышаются потери напора на трение потока. Это также может повысить износ трубопроводной сети. Заниженная скорость потока приводить к образованию отложений на стенках трубопровода, и таким образом увеличит потери.

Это показано на графике ниже, где критическая скорость (Vкр) означает оптимальную скорость, при которой потери сведены к минимуму.

При произведении расчетов для шламовых насосов при определенном расходе, следует сравнить желаемую скорость потока (V) с критической скоростью (Vкр) для шлама и данной трубопроводной сети. Как показано на графике ниже, идеальной скоростью (обозначенной зеленым) является скорость, находящаяся сразу над критической, но в пределах для экстремальных случаев, которые могут возникнуть. Для определения критической скорости необходимо знать диаметр трубопровода и размер частиц (d85). Затем значение корректируется коэффициентом, который зависит от удельной массы твердых частиц.

График, указанный выше, схематически показывает:

  • кривую насоса для воды
  • пониженную кривую для шлама
  • рабочую точку для шлама, т.е. точку, в которой кривая насосной системы и кривая КПД пересекаются.

Прочее

Помимо фактических расчетных работ, ряд практических точек зрения следует принять во внимание при проектировании системы и подборе насосов.

Вакуумметрическая высота всасывания (NPSH)

Всякий раз когда используются центробежные насосы, важно, чтобы давление на входе насоса превышало давление насыщенного пара жидкости внутри насоса. Требуемое давление на входе, установленное для насоса, Вакуумметрическая Высота всасывания (NPSH тр*) должна быть не меньше имеющегося значения в насосной системе NPSH *.

Имеющееся значение зависит от окружающего атмосферного давления (высота над уровнем моря), давления насыщенного пара жидкости, плотности шлама и уровня шлама в отстойнике.

Пример: Откачивание шлама на водяной основе на высоте 1000 м над уровнем моря. Температура жидкости составляет 40°C/ уровень жидкости 2 м над впуском насоса.

Формула:

NPSHи = атмосферное давление – давление насыщенного пара + уровень в отстойнике

NPSHи = 9,2-0,4+2=10,8

Значение NPSHи должно превышать значение, указанное для насоса, NPSHтр

  • •NPSHтр= NPSH требуемое
  • NPSHи = NPSH имеющееся

Кавитация

Если NPSH иниже NPSHтр, в рабочем колесе появляются пузырьки пара. Когда пузырьки достигают зону, где давление выше, они лопаются и могут стать причиной повреждения рабочего колеса и спиральной камеры.

Помимо повреждения насоса, кавитация может стать причиной низкого КПД, возникновения вибрации и шума.

рH

Чтобы предотвратить повреждение, при низком значении pH, насосы покрывают эпоксидной краской (pH-предел 5,5). При высоком содержании хлоридов, используются цинковые аноды в дополнение к эпоксидной краске.

Охлаждение

Погруженные шламовые насосы стандартного типа, как правило, охлаждаются окружающим средой, если температура среды не превышает макс. 40°C.

Однако, возникают случаи когда необходимо принять особые меры для охлаждения насосов:

  1. Если насос работает над уровнем поверхности жидкости, постоянно или периодически дольше 10 мин.
  2. Если это насос сухой установки.
  3.  Если температура откачиваемой среды превышает 40 °C.

В данных случаях охлаждение может быть устроено, используя кожух охлаждения. Насосы в случаях 1 и 2 могут охлаждаться внутренней системой охлаждения, а в случае 3 посредством наружной подачи охладителя.

Износ

Износ внутренней части шламовых насосов значительно изменяется в зависимости от скорости, концентрации и угла воздействия частиц. Самому большому износу подвергается рабочее колесо, затем корпус насоса и напорный патрубок.

Завышенная оценка системы потерь

Завышенная оценка потерь может стать причиной определения завышенных размеров насоса. Что в свою очередь может повлечь следующие проблемы:

  • Завышенный расход воды
  • Высокое энергопотребление
  • Перегрузка двигателя
  • Порообразование

Технология чистого отстойника

Данная концепция предполагает эффективное откачивание шлама без образования осадочных отложений. Шлам поддерживается во взвешенном состоянии посредством применения агитатора или мешалки. В комплексе с системой охлаждения насоса и эффективной конструкции отстойника это может обеспечить эффективное опорожнение отстойника.

Агитатор

При откачивании шлама, состоящего из крупных частиц, на вал насоса устанавливается агитатор для приведения во взвешенное состояние осевших частиц и облегчения их перекачивания.

Мешалка, устанавливаемая сбоку

Для больших емкостей с крупными и тяжелыми частицами, где недостаточно работы агитатора, чтобы предотвратить формирование отложений, можно установить мешалку.

Охлаждение

Внутренняя/ наружная система охлаждения предполагает, что насос может продолжать откачивание до низких уровней шлама. См. также Охлаждение на предыдущих страницах.

Конструкция отстойника

Так называемые желобные отстойники большого объема имеют зону отложений твердых частиц до перелива в часть меньшего размера, где устанавливается насос. В зону осаждения имеется доступ для экскаватора для удаления отложений.

Отстойники меньшего объема с откосными стенами создают турбулентность и высокую скорость в отстойнике, предотвращая осаждение шлама. Осевшие твердые частицы соскальзывают в зону непосредственно под впуском насоса.





Руководство по применению



Типы установки

Погружные насосы можно установить разными способами, указанными выше. Однако, существует несколько общих правил относительно установки, что следует принять во внимание независимо от применения.

- Сухая установка: Шламовый насос должен быть всегда оборудован системой охлаждения.

Рассмотрите конструкцию отстойника для подачи шлама в насос. При данном методе установки нельзя использовать агитатор и мешалку, устанавливаемую сбоку.

- Погружная установка: Если возможно, отстойник следует оборудовать откосными стенами, чтобы позволить осажденным отложениям соскользнуть вниз непосредственно в зону под всасом насоса. Используйте агитатор при высоком содержании твердых частиц и высокой плотности частиц. Мешалка, устанавливаемая сбоку, является отличной альтернативой для повторного приведения твердых частиц во взвешенное состояние, если отстойник обладает большим объемом или отсутствуют откосные стены.

Можно установить мешалку в помощь агитатору при откачивании частиц высокой плотности.

- Установка на плавающей платформе является возможным вариантом, который следует учесть при откачивании осажденных отложений из прудов и отстойников. Рекомендуется использование агитатора, а также одной или двух мешалок.

Мешалку можно установить либо на насосе или непосредственно на плавающей платформе.

Сферы применения

Металлургическая промышленность

Насосы для перекачивания вторичной окалины

Вода, использованная во время процесса охлаждения, собирается в отстойники. Эта вода отличается высоким содержанием вторичной окалины, являющейся, как правило, очень абразивной смесью. Данные частицы зачастую отделяются и воду снова используют в процессе охлаждения.

Насосы для откачивания воды, используемой для охлаждения

Вода, используемая для охлаждения, может содержать большое количество абразивных частиц, оставшихся от предыдущего использования.

Удаление осадка из хвостовых отвалов

Пыль и твердые частицы, образующиеся при плавке, зачастую собираются в прудах отстойниках. Для откачивания в данных условиях подходит установка на плавающей платформе с использованием агитатора и мешалки, устанавливаемой сбоку.

Насосы для перекачивания охлаждающей жидкости в технологических процессах

Охлаждающее масло, содержащее металлические отходы от шлифовки или подобных технологических процессов.

Выработка электроэнергии (теплоэлектростанция, работающая на угле)

Откачивание донного шлака

Откачивание донного шлака и перекачивание воды в пруды осаждения.

Сточная вода

Сточная вода с угольных складов, зон обогащения угля и угольного конвейера должна собираться и перекачиваться на дальнейшую очистку.

Целлюлозно-бумажная промышленность

Сборные резервуары и переливные отстойники

Черный раствор из котлов-утилизаторов, содержащий песок, летучую золу, абразивную пыль, сосновые сучки, т.д.

Нефтегазовая промышленность

Откачивание бурового раствора

Отработанный буровой раствор с высоким содержанием абразивных материалов. Как правило, насос используют для перекачивания раствора с подающего корабля на установку переработки раствора. Как правило, буровой раствор должен считаться однородным шламом.

Очистные сооружения сточных вод

Отстойник /песколовка

Насосы, установленные после первичной фильтрации для откачивания твердых частиц отложений для утилизации.

Добыча полезных ископаемых

Откачивание более густых шламов

Очистка главного приемника от осевших твердых частиц

Подходит для установки на плавающей платформе с применением агитатора и мешалки, устанавливаемой сбоку.

Обогащение полезных ископаемых

Откачивание на самых низких уровнях технологической установки

  • Остерегайтесь крупных, тяжелых предметов и частиц, которые могут остаться на дне отстойника.
  • Если возможно, установите сетку на входе в отстойник или фильтрующую корзину.
  • Если шлам пенистый, то производительность насоса должна быть увеличена по крайней мере вдвое.
  • Если возможно, используйте конструкцию чистого отстойника (для сведения к минимум образования отложений).
  • Применим для установки на плавающей платформе с агитатором и мешалкой, устанавливаемой сбоку.

Карьеры (дробленный камень, песок и щебень)

Выемка грунта (понижение уровня )

Применим для установки на плавающей платформе с агитатором и мешалкой, устанавливаемой сбоку.

Карьерные отстойники

Применим для установки на плавающей платформе или стационарной установки, для откачивания твердых частиц, содержащихся в подземных или дренажных водах, или для перекачивания шлама, содержащего песок и щебень.

Откачивание из отстойника на заводе по утилизации бетона

Подходит для откачивания шлама, состоящего из твердых частиц песка и цемента для переработки возвращенного бетона. Используется в комплексе с погружной мешалкой.

nasos-m.ru

Шламовые насосы. Погружные шламовые насосы

Описание и технические характеристики:

Центробежный горизонтальный шламовый насос
Подача 40 м3/час
Напор 20 м
Уплотнение вала – двойное механическое
Среда – пульпа
Температура среды – 50 – 70°C (при плотности 1,4 кг/м3)
Вязкость – 2,0 сПз
Количество взвешенных твердых частиц: < 500 ~ 1000 г/л

Материальное исполнение:

Корпус – CD4MCU (дуплекс)
Рабочее колесо – CD4MCU (дуплекс)
Вал – CD4MCU (дуплекс)

В комплекте:

Электродвигатель:

Напряжение – 400 В
Частота – 50 Гц
Мощность – 7,5 кВт

Рама основание

Муфта

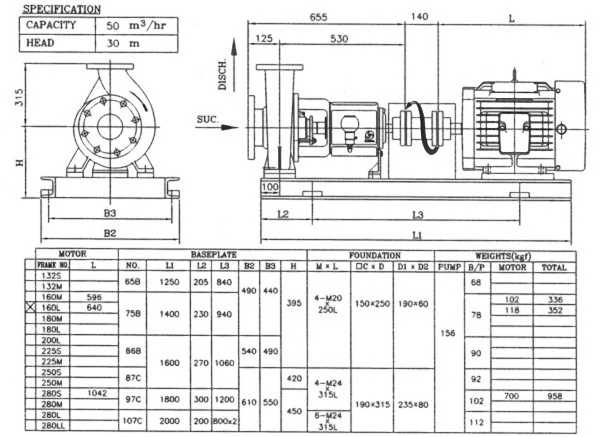

Чертеж

Шламовый насос, вариант-6

Описание и технические характеристики:

Центробежный горизонтальный шламовый насос
Подача 50 м3/час
Напор 30 м
Уплотнение вала – двойное механическое
Среда – пульпа
Температура среды – 50 – 70°C (при плотности 1,4 кг/м3)
Вязкость – 2,0 сПз
Количество взвешенных твердых частиц: < 500 ~ 900 г/л

Материальное исполнение:

Корпус – CD4MCU (дуплекс)
Рабочее колесо – CD4MCU (дуплекс)
Вал – CD4MCU (дуплекс)

В комплекте:

Электродвигатель:

Напряжение – 400 В
Частота – 50 Гц
Мощность – 15 кВт

Рама основание

Муфта

Чертеж

Шламовый насос, вариант-7

Технические характеристики:

Электродвигатель:

Среда:

Объем поставки:

  • Насос
  • Электродвигатель
  • Клиноременная передача с защитным кожухом
  • Рама основания

Шламовый насос, вариант-8

Технические характеристики:

Электродвигатель:

Среда:

Объем поставки:

  • Насос
  • Электродвигатель
  • Муфта с защитным кожухом
  • Рама основания

Шламовый насос, вариант-9

Электродвигатель:

Среда:

Объем поставки:

  • Насос
  • Электродвигатель
  • Муфта с защитным кожухом
  • Рама основания

Шламовый насос (полупогружной), вариант-10

Технические характеристики:

Электродвигатель:

Среда:

Объем поставки:

  • Насос
  • Электродвигатель
  • Муфта
  • Плита основания электродвигателя

Шламовый насос, вариант-11

Описание

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Объем поставки:

Насос, электродвигатель преобразователем частоты, общая рама основание, опора для электродвигателя в комплекте с регулировочными болтами, клиноременный привод с защитным кожухом и комплект контрфланцев.

Шламовый насос, производительность 15м3/ч

Условия:

Перекачиваемая среда                                                              нефтешлам

Плотность                                                                                    0,98-0,99 кг/дм3

Размер тв. включений                                                                 5-10 мм

рН                                                                                                 6-8

Содержание твердых веществ                                                  1-3 %об

Вязкость динамическая                                                             0,46-0,64 мПа с

Вязкость кинематическая                                                          0,47-0,65 мм2/с

Объем поставки:

- Насосвинтовой

- Электродвигатель с взрывозащитой не ниже 1ExdIIBT3

- Соединительная муфта с защитой

- ЗИП на 3 года

- Документация

ence-pumps.ru

Шламовый Погружной Насос Для Выкачивания Глины: Видео + Фото Деталей

Погружной шламовый насос: предназначение

Нередко возникает необходимость перекачать жидкость, содержащую большое количество твердых примесей (шлама): песок, мелкие камни, грязь и прочее. Наиболее оптимальным вариантом в данном случае является использование такого оборудования, как шламовый насос погружной.

Содержание статьи

Что представляют собой данные установки

Установки подобного типа – это специальное центробежное оборудование, которое, благодаря специфическим особенностям конструкции, используются для перекачки гидросмесей с большим количеством твердых частиц, сюда входит:

  • Глина.
  • Гравий.
  • Шлам песка.
  • Субстанции порошкообразного типа.
  • Минеральные отложения, которые не растворяются в воде.

Хотелось бы отметить, что погружной шламовый насос имеет довольно большую область применения

Области применения конструкции

МеталлургическаяИспользуется при перекачке окалины вторичного типа, шлаков.
Нефтегазовая промышленность.Идеально используется в качестве бурового насоса.
Энергетическая.Чаще всего применяется при необходимости перекачки золы и пыли угля, для выполнения процесса орошения угля или в качестве углесоса.
Горнодобывающая.Используется для выкачивания воды из угольных приямков, а также часто используется как песко – или землесос.
Обогащающая.Применяется в случае необходимости перекачивания кусков стекла средних размеров или при сливе жидкости после завершения промывки фильтров.

Обратите внимание. Нередко к использованию оборудования данного типа прибегают при необходимости перемещения твердых субстанций на некую высоту или расстояние или же для окончательного отбора какого-либо продукта как результата определенного техпроцесса.

В процессе использования насос шламовый погружной погружается в гидросмесь:

  • Благодаря этому его эксплуатация не сопряжена с большим уровнем шума (в отличие от шламовых насосов горизонтального типа).

В результате того, что мотор и все основные рабочие элементы насоса находятся в одном корпусе, установка отличается компактными габаритными размерами, что способствует увеличению эффективности ее использования.

Особенности конструкции

В связи с тем, что использование установок предполагается в условиях повышенной сложности, к их производству и конструкции выдвигаются особые требования и условия.

Если говорить о формировании стоимости насосов, то их цена зависит от многих факторов, наиболее важными среди них являются следующие:

  • Материал, который используется в процессе изготовления.
  • Технические параметры оборудования.

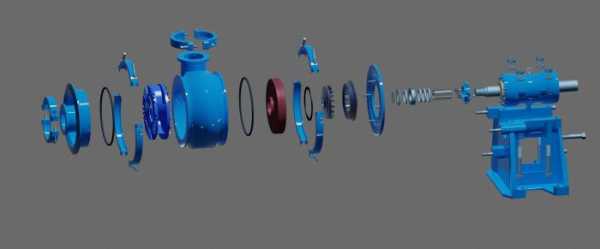

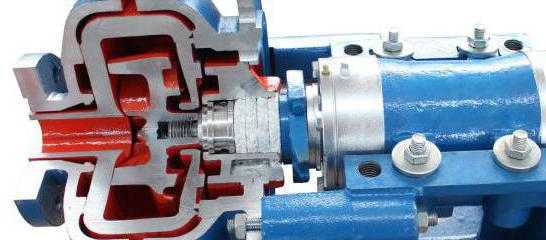

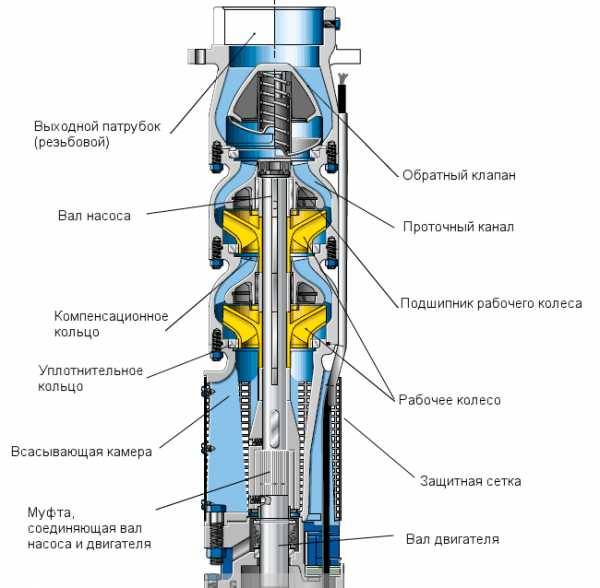

На фото хорошо видно внутреннее строение шламового насоса погружного типа

Мотор

Отличительной особенностью двигателей, которые используются в конструкции данного оборудования, является большой диаметр их ротора и стенки статора, которые значительно тоньше, чем у насосов других типов.

Примечание. Кроме этого следует отметить довольно высокий уровень изоляции и эффективность процесса охлаждения моторов погружных шламовых насосов.

Итак:

  • В результате этого удается добиться увеличения объема тепла, которое поступает на статор.
  • Это приводит к повышению процесса охлаждения двигателя, а также поддержания его рабочей температуры на определенном стабильном уровне на несколько порядков.

Процесс охлаждения может выполняться несколькими путями:

  • В результате взаимодействия с рабочей средой.
  • При помощи использования специального кожуха, который содержит в себе охлаждающую жидкость.
  • В результате подачи охлаждающей жидкости на кожух и вне.
  • Выбор того или иного варианта охлаждения непосредственно зависит от температуры рабочей среды.

Подшипники и рабочий вал

Отличительной особенностью рабочего вала, которым оснащен насос погружной шламовый, является его высокий уровень прочности

В результате того, что конструкция насосов разработана с соблюдением минимального расстояния между подшипником (нижним) и рабочим колесом:

  • удается добиться довольно длительного срока эксплуатации оборудования, даже в тяжелых условиях работы.
  • кроме этого следует отметить, что соблюдение небольшого расстояния между нижним подшипником и рабочим колесом приводит к положительным результатам.

А именно:

  • Значительно реже происходят прогибы рабочего вала.
  • Снижается вибрация насоса в процессе его эксплуатации.
  • Уровень шума также сводится к минимуму.

Уплотнение

В конструкции погружных шламовых насосов уплотнения играют далеко не последнюю роль

Для того, чтобы они выполняли все возложенные на них функции, к ним выдвигаются повышенные требования по таким параметрам, как герметичность и устойчивость к износу и засорению, стойкость в возникновению и развитию коррозии.

К уплотнениям оборудования относятся следующие рабочие элементы конструкции:

  • Уплотнительные кольца.
  • Пружины.
  • Стопорные кольца.

Примечание. Все уплотнительные элементы должны быть точно отцентрованы и отрегулированы. Если пренебречь этими условиями, срок эксплуатации насоса значительно уменьшится.

Колесо рабочее

Форма рабочего колеса насосов, которые используются для перекачки гидросмесей с твердыми включениями

Значительно отличается от формы рабочего колеса тех насосов, которые используются при откачке жидкости без засорения:

  • Основное отличие формы рабочего колеса заключается в величине угла между рабочими лопастями колеса.
  • Благодаря этому удается добиться того, что в процессе перекачки жидкости твердые частички находятся на минимальном расстоянии от стенок камеры насоса.

В результате сила их удара от лопасти рабочего колеса существенно снижается, повышая тем самым срок эксплуатации оборудования.

Вспомогательные элементы

Для увеличения уровня практичности использования зачастую в конструкции применяют такой вспомогательный элемент как смеситель или агитатор.

Обратите внимание. В результате применения удается повысить эффективность использования и скорость функционирования насоса.

Особенно актуально использование агитатора в том случае, если основная масса твердых частиц расположена на дне жидкости. Некоторые модели погружных насосов оборудованы также боковыми смесителями, что позволяет повторно провести смешивание перекачиваемой жидкости с твердыми абразивами.

Защитные механизмы

Основное предназначение защитных механизмов заключается в своевременном выявлении снижения показателя герметичности оборудования

Это в результате предотвращает возможный перегрев двигателя:

  • В качестве защитных механизмов могут быть использованы специальные датчики, которые монтируются над уплотнителем.
  • В некоторых моделях шламовых погружных насосов используются термические датчики, которые монтируются в обмотке статора оборудования.

Обратите внимание. Благодаря их использованию удается своевременно выявить повышение рабочей температуры установки и предотвратить ее перегрев.

На что обратить внимание при выборе насоса

Выбираем насос правильно

Так как процесс выкачки жидкости с наличием твердых частиц является довольно сложной процедурой, к процессу выбора насоса необходимо отнестись достаточно внимательно:

  • Цена не должна являться главным критерием выбора. Больше всего внимания необходимо уделить техническим параметрам установки. Инструкция, которая идет в комплекте, содержит все необходимые параметры и характеристики.
  • Следует также обратить особое внимание на материал, который используется при изготовлении насоса. Это должен быть твердый авиационный металл, который обеспечит необходимую прочность всех рабочих элементов оборудования и, как результат, длительный срок его использования.
  • Для того, чтобы обеспечить максимальную эффективность использования насоса, следует также обратить внимание на наличие в его конструкции специальной мешалки. Она обеспечивает дополнительное перемешивание твердых частиц, осевших на дне перекачиваемой жидкости.
  • Установить шламовый погружной насос своими руками намного проще, чем насос горизонтального типа. О том, как это сделать просто и правильно, можно узнать, просмотрев видео в этой статье.

Правильный выбор и эксплуатация погружного шламового насоса обеспечат его длительный срок эксплуатации, а также способность оборудования выполнять возложенные на него функции максимально эффективно.

parnik-teplitsa.ru

область применения, устройство, принцип работы и системы защиты

Содержание статьи:

Погружной насос – это очень удобный и многофункциональный агрегат, который нашел широкое применение в различных областях: от водоочистки и удаления шлама и бурового раствора из скважин до очистки канализационных и питьевых колодцев, добычи песка и глины из карьеров. Часто их используют и в бытовых целях для откачки септиков и отстойников, заменяя маломощные и не способные всасывать твердые частицы дренажные и фекальные насосы.

Устройство погружного шламового насоса

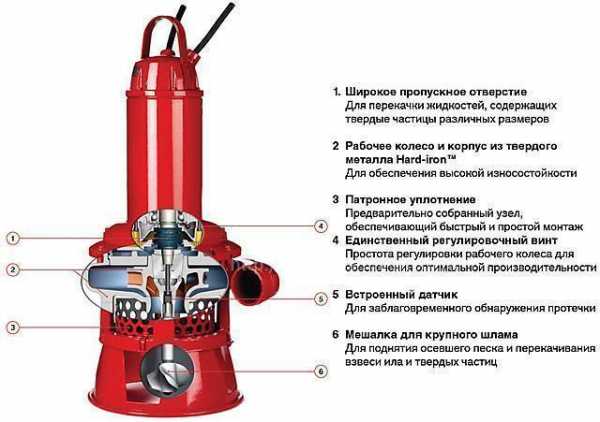

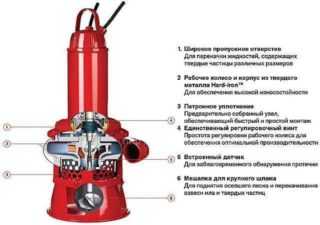

Устройство шламового насоса

Состоит подобный агрегат из следующих частей:

  • корпус из нержавеющей стали или серого чугуна;
  • силовая установка – электрический двигатель (гидравлический мотор), на валу которого расположены рабочие органы агрегата;
  • рабочее колесо (импеллер) открытого типа из нержавеющей стали;
  • мешалка (агитатор) – расположенная на валу силовой установки насадка, состоящая из 2-4 лопастей, предназначенная для разрушения донного осадка и перемешивания его с находящейся выше жидкостью; для более эффективного выполнения своей функции угол лопаток относительно плоскости дна составляет 60-80 градусов;
  • выходной патрубок для подсоединения к насосу рукава, отводящего от агрегата взвесь из воды и твердых частиц;
  • электрический кабель или гидравлические гибкие шланги для подачи электричества/потока масла в силовую установку.

Для защиты рабочего колеса от повреждения камнями при погружении служит цилиндрический кожух с отверстиями. В погружном шламовых насосе с гидравлическим приводом для подачи масла в силовую установку на ее верхней части имеются два патрубка для шлангов.

Агрегаты используются при необходимости откачки не только загрязненной жидкости, но и находящегося на ее дне осадка. Поэтому использование их вместо фекальных и дренажных аналогов, откачивающих только жидкую фракцию стоков, нецелесообразно и невыгодно – стоимость покупки и эксплуатации шламового насоса очень высокая, часть его функционала при использовании не по назначению не будет задействована.

Принцип работы

Процесс работы шламового погружного насоса состоит из следующих операций:

  1. Помещенный строго перпендикулярно дну емкости или водоема насос упирается в расположенный там твердый осадок;
  2. При включении привода – электрического двигателя или гидравлического мотора – вращающийся с большой скоростью агитатор разрушает твердый донный слой;
  3. Образовавшаяся при работе мешалки взвесь засасывается лопастями рабочего колеса;
  4. Вращающиеся лопатки импеллера подают загрязненную твердыми частицами жидкость в выходной патрубок, откуда она под большим давлением по присоединенному к нему рукаву выходит на поверхность или перекачивается в другую ёмкость/водоем.

Благодаря наличию агитатора выкачивание взвеси происходит без использования фильтрующих элементов.

Область применения

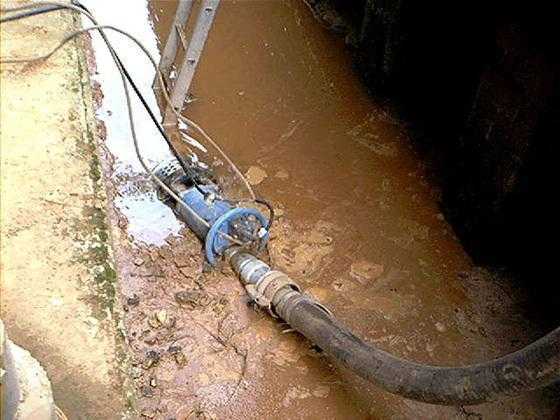

Использование насоса для выкачки воды из котлована

Шламовый насос благодаря своей производительности и надежности широко применяется в следующих целях:

  • очистка колодцев от донного слоя песка;
  • выкачивание из канализационных отстойников и магистралей слоя ила;
  • откачка вязких бытовых стоков;
  • добыча песка и глины из карьеров;
  • углубление дна заиленных пляжей;
  • удаление песка в процессе очистки сточных вод в соответствующих сооружениях;
  • откачка шлама на горнодобывающих и обогатительных комбинатах;
  • осушение затопленных дождевыми и грунтовыми водами строительных котлованов;
  • очистка старых и заиленных мелиоративных каналов.

Погружной шламовый насос нашел применение также для выкачивания глины и бурового раствора из глубоких скважин.

Основные характеристики

Наиболее важные показатели характеризующие работу шламового насоса приведены в таблице.

ХарактеристикиЗначения
Максимальная производительность От 20-40 до 300-430 м3/час
Мощность силовой установки От 1,5-2 до 70-75 кВт
Максимальный напорОт 10 до 40-60 м
Температурный диапазон эксплуатации,От -35 до +45
ПлотностьОт 1,3-1,5 до 2,5 г/см3
ТемператураОт +1 до +35
Кислотность5,5-13
Максимальный размер/ содержание твердых частиц в откачиваемой жидкости От 5-10 до 30-40 мм/20-25%

Максимальная производительность, мощность и напор имеет диапазон с достаточно широким интервалом значений. Это объясняется большим разнообразием моделей и их предназначением. Для бытовых насосов характерна более низкая мощность, производительность и максимальный напор, в то время как промышленные модели отличаются более высокими значениями данных характеристик.

Системы защиты

Для предотвращения поломок насоса применяются следующие защитные устройства:

  • Датчик защиты от протечек – монтируется перед уплотнительным кольцом отделяющим отсек двигателя от рабочей камеры импеллера. При попадании внутрь воды во избежание короткого замыкания или протекания масла отключает силовой агрегат.
  • Температурный датчик – устанавливается в статор (неподвижную обмотку электрического двигателя) и служит для защиты агрегата в процессе работы от перегрева.
  • Поплавок – используется в бытовых агрегатах и служит для автоматического отключения насоса при падении уровня откачиваемой жидкости ниже защитного кожуха на его рабочем колесе.

Если хотя бы одно из защитных устройств отключится, агрегат может в самый ответственный момент выйти из строя.

Особенности установки

При откачке загрязненных твердыми частицами вод шламовым насосом учитывают следующие особенности его монтажа:

  • Расположение агрегата перпендикулярно или под небольшим углом к плоскости дна – своей рабочей нижней поверхностью насос должен полностью соприкасаться с дном, иначе мешалка не сможет разрушить и перевести во взвешенное состояние расположенный на нем осадок.
  • Подвижность – насос должен быть подвешен на подвижную стрелу крана, ковш экскаватора и в процессе откачки жидкости должен с их помощью перемещаться по дну. Это необходимо для того, чтобы агрегат откачивал максимальное количество донного осадка, а не зарывался в него, находясь в неподвижном состоянии.
  • Полное покрытие корпуса насоса рабочей жидкостью для его эффективного охлаждения.

При несоблюдении хотя бы одной из указанных особенностей монтажа насос будет плохо откачивать взвесь, зарываться в дно, сильно перегреваться в процессе работы.

Преимущества и недостатки

Основными достоинствами шламовых насосов является:

  • высокая производительность;
  • надежность и прочность рабочих узлов;
  • возможность работы в сложных условиях;
  • откачка сильнозагрязненных твердыми частицами вод.

Среди недостатков можно выделить:

  • высокая цена;
  • низкая ремонтопригодность своими силами;
  • высокая стоимость запасных частей.

Также к недостаткам таких агрегатов можно отнести их большой по сравнению с дренажными насосами вес.

Основные производители

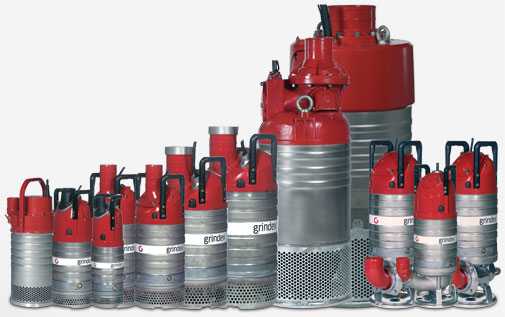

Шламовый насос Grindex

Среди большого разнообразия компаний, выпускающих шламовые насосы, наибольшей популярностью пользуются:

  • DAMBAT;
  • Hycon;
  • Dragflow;
  • Tsurumi Pump;
  • Dynaset;
  • Grindex.

Данные производители имеют большой ассортимент моделей для бытового и промышленного использования.

strojdvor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
