Шламовый насос. Виды и применение. Конструкция и работа.Выбрать

Шламовый насос — это рабочий агрегат, предназначенный для перекачки жидкостей с повышенным содержанием твердых примесей. Данное оборудование способно работать с водой и другими веществами, в которых имеется большое количество песка, глины и прочих абразивных компонентов. Название шламовый происходит от немецкого слова «шлам». В переводе на русский оно означает «грязь». Как понятно с названия, данный агрегат рассчитан специально для грязных жидкостей и не применяется для чистых.

Устройство способно работать с гидроабразивными веществами, твердый состав которых достигает уровня 70%. Насосы с мощными электродвигателями способны перекачивать раствор с плотностью 2500 кг на м3. Благодаря использованию трубы большого диаметра такой агрегат может захватывать вместе с водой даже камни, диаметр которых достигает 120 мм. Производительность шламовой помпы может составлять сотни литров гидросмеси в секунду.

Где используется шламовый насос

Насосное оборудование шламового типа весьма востребовано, поскольку способно работать в тех сферах, где обыкновенное устройство не справиться. В первую очередь это ресурсодобывающая промышленность. Именно таким оборудованием осуществляется откачка жидкости из шахт. Имеющаяся в этом случае каменная крошка, а также растворенная пыль, не станут помехой для работы дренажной системы. Устройство используется в металлургической отрасли, где с его помощью перекачивается окалина, смешанная с водой. Таким оборудованием оснащаются буровые насосы. Помпы проделывают скважины для добычи нефти и газа. Шламовые насосы применяются и для выполнения экологических важных мероприятий, к примеру, выкачки из речного дна собирающегося ила.

Шламовые насосы применяются для очистки колодцев. Они позволяют выкачать набитый подземными течениями песок и глину. Также таким оборудованием осуществляется выкачка воды из котлованов при строительстве. Шламовые помпы способны откачивать канализационные стоки, а также забирать и направлять воду для тушения лесных пожаров, используя в качестве источника загрязненные водоемы и болота.

Виды шламовых насосов

Данное оборудование по конструктивным особенностям бывает трех видов:

  • Горизонтальное.
  • Вертикальное.
  • Погружное.

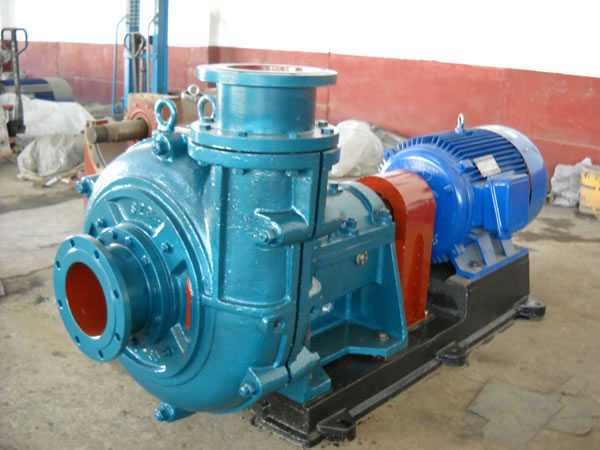

Горизонтальные

Одноступенчатый горизонтальный шламовый насос используется для жидкостей, в которых присутствует твердая фракция с сечением не более 20 мм. Подобное оборудование способно захватывает плотную гидросмесь с весом 2500 кг на м³. Такие агрегаты предусматривают сухую установку. Гидравлическая часть насоса располагается вне резервуара отстойника. Благодаря этому помпа имеет широкий диапазон рабочих параметров производительности и создаваемого напора. Основная группа насосов представлена именно такими изделиями.

Вертикальные

Такие агрегаты обычно применяются для промывки скважин при бурении. Они работают только с растворами, в которых присутствие твердых частиц не превышает 20% общего объема. Максимальная плотность жидкостей 1300 кг на м³. Вертикальная помпа также предусматривает сухую установку.  Она применяется вместе с резервуаром отстойника. Его наличие предотвращает образование воздушных пробок, способных застопорить работу агрегата.

Погружные

Консольные устройства представлены помпами полусухой установки. Их гидравлическая часть погружается в шлам, в то время как над поверхностью остается часть двигателя. Такие помпы создают мало шума и обладают высокой эффективностью защиты от перегрева, чем превосходят вертикальные и горизонтальные агрегаты. Обычно при работе с ними применяется трос, по которому помпа опускается к месту откачки и медленно погружается в шлам по мере его удаления. Уровень спуска контролируется визуально таким образом, чтобы двигатель устройства оставался на воздухе, в то время как гидравлическая часть постоянно находилась в жидкости.

Шламовый насос погружного типа применяется в наиболее широкой сфере, поскольку отличается универсальностью. Его можно встретить в коммунальном хозяйстве, на металлоперерабатывающих предприятиях, электростанциях, на строительных объектах, бумажном производстве и очистке стоков. Такое оборудование имеет более влагозащищенный двигатель, что предотвращает попадание в его электрическую часть воды и грязи. Эта конструкция зачастую не предусматривает наличия сетчатого ограждения на всосе, что обеспечивает высокую скорость прокачки.

Применяемая конструкция помпы не предусматривает наличие вакуумного устройства, что в первую очередь объясняется тем, что агрегат сам погружается в шлам. Густая масса естественным образом добирается до крыльчатки насоса и перекачивается дальше. Благодаря тому, что прибор погружается в жидкость, это препятствует образованию громкого звука от работы помпы и снижает уровень вибрации.

Конструктивные особенности оборудования

Шламовый насос оснащается большим ротором, диаметр которого значительно больше, чем в помпах прочего типа. При этом уменьшается толщина стенок статора. Такие технические изменения приводят к увеличению нагрева устройства. Как следствие в результате усложненного движения жидкости рабочая температура помпы постепенно увеличивается вплоть до критического уровня. Во избежание этого применяется дополнительная система охлаждения. Может использоваться специальный охладительный кожух с циркулирующим хладагентом. У более простых устройств корпус насоса просто обливается для снижения его температуры. Также возможно охлаждение благодаря осуществлению непосредственного контакта помпы с рабочей средой, которая перекачивается.

Если рассматривать непосредственный принцип действия, то он практически полностью соответствует обыкновенному центробежному насосу. Помпа состоит из корпуса, рабочего колеса и броневого диска. Вращающееся колесо посредством лопастей захватывает жидкость, в результате чего под воздействием центробежной силы проталкивает ее в узкую трубку и выдавливает следующей порцией гидросмеси.

На входе в насос устанавливается специальная сетка, предотвращающая попадания в корпус чрезмерно крупной фракции, на которую устройство не рассчитано.

Вращение колеса обеспечивается электродвигателем. Чем выше его обороты, тем больше давление и скорость передачи потока может обеспечить помпа. В то же время более медленные насосы имеют увеличенный ресурс. Они служат без ремонта в разы дольше. В первую очередь это связано не только с двигателями, а и подшипниками.

Материалы изготовления рабочей части

Шламовый насос может изготовляться из чистого металла или с применением резинового покрытия. Стальные изделия содержат высокую долю хрома до 28%. Такие помпы предназначены для работы с обычным шламом, не имеющим в своей среде химически активных агрессивных веществ. Их применяют на перерабатывающих и угледобывающих предприятиях. В случае же с угольными ТЭЦ, то для них необходимо использование насосов, в металле которых присутствует еще больше хрома. В том же случае если оборудование необходимо для фосфорного производства, то концентрация хрома должна составлять от 35% и выше. Практически каждая отрасль имеет собственные требования к материалу изготовления помпы.

Резиновое покрытие позволяет увеличить срок службы помпы. Такой шламовый насос нейтрален для подавляющего большинства гидросмесей. При этом наличие резинового покрытия лишает возможности перекачивания крупной фракции. Редко какая прорезиненная помпа способна работать с абразивными гидросмесями, у которых твердые частицы превышают 6,5 мм.

Критерии выбора устройства

Выбирая шламовый насос в большинстве случаев проще всего остановить свой выбор на погружаемой помпе. На ее корпусе предусматривается специальная проушина, позволяющая опускать устройство в рабочую жидкость на веревке или тросе. Подобные агрегаты самые мобильные, поэтому их вполне можно переносить между различными резервуарами, что важно при необходимости обеспечения технологического процесса.

В случае необходимости использования насоса прочих типов, которые предусматривают сухую установку, то придется заплатить большую цену. У них предусматривается функция поддержания вакуума в трубе, так как в противном случае провести запуск помпы будет невозможно. Все это создает дополнительные сложности с настройкой оборудования перед его включением для выполнения полноценной работы.

Что касается непосредственно рабочих моментов, по которых нужно ориентироваться при покупке насоса, то это:
  • Уровень нагнетаемого давления.
  • Максимально возможная высота столба поднятия жидкости в трубопроводе.
  • Рабочий диапазон сечения фракции.
  • Условный диаметр подключаемой трубы.
  • Допустимая процентная концентрация содержания взвешенных частиц.
  • Фактическая плотность гидросмеси.

В том случае, если оборудование будет эксплуатироваться с химически агрессивными веществами, то необходимо, чтобы сплав или сталь, из которой изготовляется корпус оборудования, была нейтральной для подобных гидросмесей. В противном случае устройство помпы очень быстро выйдет из строя, поскольку химически опасные для него материалы совместно с абразивными частицами способны превратить даже новое оборудование в кучу непригодного для ремонта металлолома.

Похожие темы:

tehpribory.ru

Шламовые насосы: погружные, электрические, центробежные

Содержание

Шламовые насосы используют для перекачки жидкости с высоким содержанием примесей в виде твердых частиц, песка, глины, которые по размеру могут достигать 120 мм.

В составе гидросмеси, перекачиваемой шламовым насосом, таких абразивных включений может быть до 70 % , что составляет плотность 2500 кг/м3.

Сферы применения оборудования

Помпы подобного типа используются в промышленных и бытовых целях. С их помощью выполняется очистка водоемов и углубление дна, восстановление пляжей и прибрежных зон, выкачка канализации и сточных вод, перекачка абразивных жидкостей.

В металлургической отрасли промышленности шламовые агрегаты перекачивают окалины вторичного типа.

На предприятиях нефтегазового комплекса оборудование применяется в качестве буровых насосов, а в энергетической промышленности используется для перекачки золы и угля, а также в качестве углесоса.

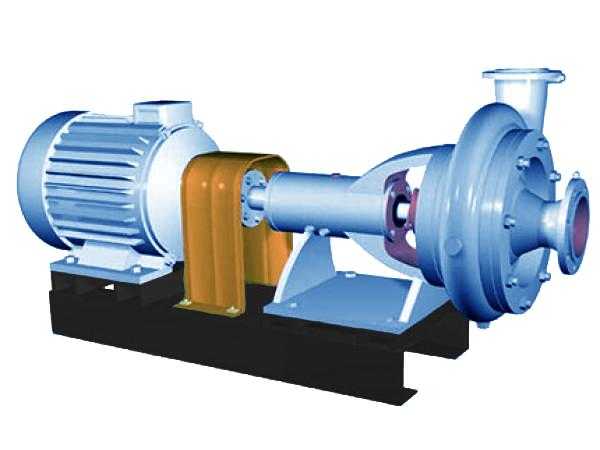

Насос горизонтальный шламовый одноступенчатый

На строительных объектах шламовый погружной насос выкачивает воду из котлованов, незаменимо такое оборудование и при возведении мостов и плотин. С помощью этой техники в горно-обогатительной отрасли добывают песок из карьеров, выкачивают жидкость из угольных приямков.

к меню ↑

Виды шламовых насосов

В зависимости от конструктивных особенностей, шламовые перекачивающие агрегаты (тип Ш) бывают трех видов:

  1. ГШН – горизонтальные одноступенчатые. Используют для отработки жидкости с включением примесей мелких фракций (не больше 20 мм) плотностью до 2500 кг/м3. Как пример – горизонтальный центробежный насос 6ш8, предназначен для перекачивания жидкости с плотностью 1300 кг/м3 и размером твердых частиц не больше 20 мм.
  2. Шламовый ВШН – вертикальный агрегат. С его помощью выполняют откачку раствора для промывки скважин при их бурении, причем в гидросмеси твердых частиц должно быть не более 20% от всего объема, а плотность их составляет 1300 кг/м3. Так, насос ВШН 150/30 перекачивает различные абразивные жидкости плотностью до 1250 кг/м3, с максимальным размером твердых частиц до 20 мм. Производительность агрегата – 150 м/час, а величина напора – 30 м.
  3. Типа С – суспензионные шламовые насосы с горизонтальной конструкцией консольного типа.

Для откачки вспенивающегося шлама используют пенный шламовый насос.

В зависимости от материалов, из которых изготовлено оборудование, центробежные шламовые насосы могут быть:

  1. Металлические. Для их производства используют сталь с содержанием хрома 28%. Эти помпы справляются с перекачкой обычного шлама, для высокощелочныхгидросмесейцеллюлозо-бумажной промышленности и угольных ТЭЦ нужны насосы из стали с содержанием хрома выше 28%. Кислые шламы на производстве фосфорных удобрений откачивают стальными насосами с 35%-ным и более содержанием хрома.
  2. С резиновым покрытием. Такая помпа имеет высокую производительность и длительный срок службы. Недостатком таких агрегатов считается невозможность перекачивать жидкость с абразивными частицами фракцией больше 6,5 мм, поскольку они могут повредить каучуковые детали насоса.

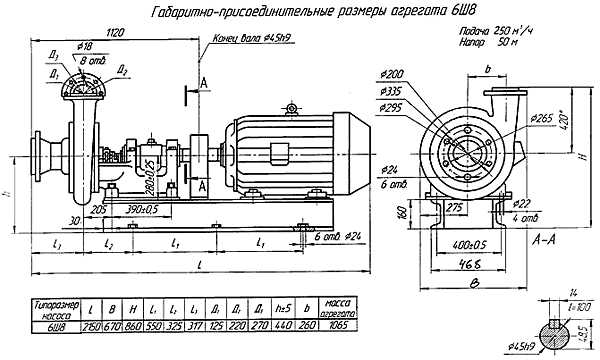

    Чертеж насоса шламового 6Ш8

к меню ↑

Конструкция шламовых насосов

Поскольку эта техника используется в условиях повышенной сложности, технические характеристики ее должны соответствовать особым требованиям и условиям. На стоимость оборудования существенно влияют два фактора – материал изготовления агрегата и его технические параметры.

У двигателя шламовых насосов ротор по диаметру больше, чем в помпах других типов, а стенки статора тоньше. В результате этих особенностей увеличивается объем тепла, поступающего на статор, что приводит в действие механизм охлаждения мотора и поддерживает режим рабочей температуры на стабильном уровне. Охлаждение осуществляется несколькими путями:

  • Использование специального кожуха с охлаждающей жидкостью.
  • Подача охлаждающей жидкости на кожух.

Выбор определенного способа охлаждения двигателя зависит от температуры гидросмеси. Возможно также охлаждение за счет контакта двигателяс рабочей средой.

Нижний подшипник по отношению к рабочему колесу расположен на минимальном расстоянии. В результате этого Warmanшламовые насосы служат в тяжелых и средних условиях гораздо дольше. Также за счет такой конструкции снижена вибрация и шум во время работы, а рабочий вал прогибается реже.

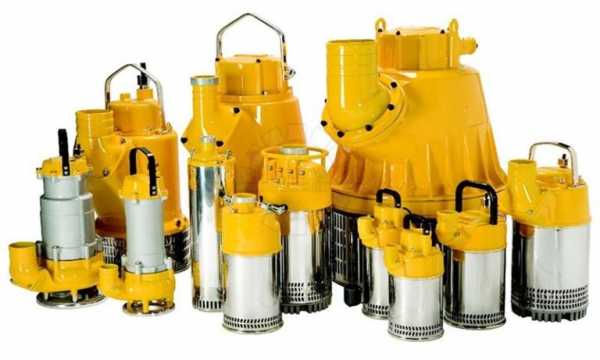

Насос шламовый погружной

В качестве уплотнителей используются специальные уплотнительные и стопорные кольца и пружины. Эти элементы должны быть обязательно отцентрованы, иначе срок эксплуатации оборудования снизится.

Если шламовый агрегат перекачивает жидкость, в которой твердые частицы расположены на дне, то в качестве вспомогательного элемента целесообразно использовать насос с агитатором.Эта вспомогательная деталь повышает эффективность и скорость работы оборудования. Для повторного смешивания перекачиваемой рабочей среды с твердыми абразивами погружные шламовые насосы оборудуют боковыми смесителями.

Для защиты механизма от перегрева в результате нарушения герметичности в конструкцию включены специальные датчики, установленные над уплотнителем. В некоторых погружных моделях такие устройства монтируются в обмотке статора.
к меню ↑

Критерии выбора шламового агрегата

Наличие твердых частиц в жидкости делает ее выкачку сложной процедурой, поэтому и выбирать оборудование нужно внимательно.

Прежде всего, следует помнить, что погружные насосы эксплуатировать проще, чем поверхностные: установить такой агрегат в затопленный колодец или отстойник можно вполне самостоятельно. Для этого его не нужно крепить жестко к раме, а можно опустить на дно на веревке. После откачки жидкости из одного резервуара, технику вытягивают и перемещают в другой. Такая мобильность позволяет использовать один грязевой агрегат вместо нескольких. Кроме того, шламовый погружной насос работает бесшумно.

Разновидности шламовых погружных насосов

Цена на оборудование не должна быть определяющей при выборе, в первую очередь необходимо соответствие технических характеристик помпырабочей среде, с которой она будет взаимодействовать. Описание этих характеристик есть в инструкции пользователя.

При выборе грязевого насоса обращают внимание на материал, из которого он изготовлен: корпус должен быть сделан из чугуна, рабочее колесо и камера из авиационной стали. В мощных агрегатах всасывающий шланг делают из нитрила,  а крепежные элементы из нержавеющей стали.

Для перемешивания осевших на дне твердых частиц в конструкции предусмотрена специальная мешалка. Эта деталь позволяет повысить эффективность работы насоса.

Хороший центробежный шламовый насос имеет широкий диаметр всасывающего патрубка, а размер ячеек сетки позволяет пропускать примеси размером не меньше 3,5 см. Чем выше мощность агрегата, тем размер ячеек больше.

Если насос подобран с учетом параметров рабочей среды и технических характеристик, то срок его службы и эффективность увеличиваются.
к меню ↑

Работа погружного шламового насоса (видео)

 Главная страница » Насосы

byreniepro.ru

Шламовые центробежные насосы

Центробежные шламовые насосы и их назначение

Шламовые (грязевые) центробежные насосы предназначены для использования в сложных технических условиях и применяются для перекачивания водных сред с высоким содержанием примесей и инородных вкраплений - частиц грунта, песка, руды, шлаков, золы, гравия и пр.

При помощи центробежных шламовых насосов производят перекачивание отходов производства, нечистот, бытовых отходов, гидросмесей с содержанием абразивных включений, загрязненных сточных вод, промывочных водных сред, используемых в процессе бурения скважин, отходов глиноземных предприятий и мн. др. Области применения данного вида агрегатов необычайно широки, основные из них:

  • очистка водопроводных и канализационных систем;
  • промышленная очистка и подготовка земляных полостей под прокладку трубопроводов и других коммуникаций;
  • перекачка песка со дна водных акваторий;
  • очистка бассейнов, озер, водохранилищ, рек, портовых акваторий, промышленных отстойников и котлованов, колодцев от мусора и ила;
  • перекачка отходов производства на шахтах и рудниках;
  • осуществление процесса выгрузки танкеров, барж, промышленных цистерн с техническими растворами.

Следует помнить, что для перекачивания жидких сред, в составе которых содержится большое количество инородных примесей, необходимо купить шламовый центробежный насос, оборудованный мешалками. Этот вид агрегатов позволяет избежать засорения входящего отверстия насоса вследствие оседания примесей на дно.

Конструкция шламовых центробежных насосов

Для того, чтобы шламовый центробежный насос эффективно пропускал фракционные примеси и посторонние включения, его корпус и лопасти изготавливаются из высокохромистой стали или литого чугуна. Конструкция этого вида насосного оборудования, за счет своей предельной простоты и отсутствия большого количества деталей, отличается высокой степенью надежности и прочности, она состоит из следующих ключевых узлов: спиральный корпус, на котором размещен всасывающий патрубок и обратный приемный клапан; расположенное на валу колесо/колеса с лопастями; вращающие вал подшипники; крупногабаритный ротор; двигатель с тонкостенным стартером; охлаждающий кожух; муфта уплотнительная; смеситель.

Принцип работы шламового центробежного насоса основан на использовании центробежных сил, возникающих при воздействии лопастей основного функционального колеса устройства на перемещаемую жидкую среду.

На эффективность и надежность шламового насоса влияют четыре главных фактора: обязательное охлаждение агрегата, его герметичность, износостойкость и КПД. Удельная мощность двигателя напрямую зависит от его температуры, - чем ниже температура, тем выше мощность. Максимальная герметичность двигателя достигается с помощью прокладок и уплотнений, защищающих подвижные части от агрессивных водных сред и как следствие - от засорения и преждевременного износа. На показатель КПД влияет степень износа таких элементов насоса, как корпус, валовое колесо, напорный патрубок и др. Степень изнашиваемости оборудования зависит от качества материалов, из которых оно изготовлено, а также от скорости и типа перекачиваемой жидкости.

Преимущества шламовых центробежных насосов перед насосами других видов

Шламовое центробежное насосное оборудование обладает следующими преимуществами перед насосами других типов:

  • максимально простая и надежная конструкция агрегата;
  • высокая производительность при оптимальной компактности;
  • высокий показатель КПД при продолжительной безостановочной эксплуатации;
  • быстрый запуск насоса и элементарное управление напором и количеством перемещаемой жидкости;
  • плавная и непрерывная подача жидкости;
  • возможность перекачивания жидких сред с крупными включениями без повреждения конструктивных элементов насоса;
  • длительный срок эксплуатации оборудования без капитального ремонта;
  • охлаждение двигателя окружающей жидкостью дает возможность работать с наибольшей эффективностью;
  • нетрудоемкое и экономичное обслуживание без привлечения сторонних лиц.



Недостатки шламовых центробежных насосов

Как и все виды насосного оборудования, шламовые насосы имеют свои допустимые показатели эксплуатации и ограничения, на которые следует обратить внимание при покупке данного вида насосного оборудования (пограничные цифры могут изменяться в зависимости от конструкции конкретной модели агрегата):

  1. Содержание примесей и инородных вкраплений не должно превышать 70% от общей массы перекачиваемой жидкости.
  2. Диапазон температур перекачиваемой жидкой среды колеблется в границах от +5 °С до +60 °С.
  3. Плотность перекачиваемой жидкой среды не должна превышать 2500 кг/м³.
  4. Размер инородных включений в перекачиваемой жидкости не должен превышать 12 мм.



"Далгакиран компрессор Украина" реализует горизонтальные и вертикальные шламовые насосы Schurco Slurry® (США) и выполняет полный спектр услуг по их подбору, установке и обслуживанию.

Основной модельный ряд шламовых насосов Schurco Slurry®



Подробное описание моделей насосов и их характеристики смотрите на https://mir-nasosov.com.ua/catalog/shlamovye-centrobezhnye-nasosy​

dalgakiran.ua

Шламовые насосы — их характеристика, устройство

Эта разновидность насосного оборудования предназначена для перекачки вод, насыщенных механическими примесями крупного диаметра – илом, загрязнителями биологического происхождения, минеральными солями и отложениями, твердой фракцией в виде песка, гравия или продуктов горно-обогатительного цикла.

Сферами применения шламовых гидравлических насосов могут быть:

  • предприятия горнодобывающей, металлургической и перерабатывающей промышленности, где посредством них производится мокрая и сухая пыле- и шламоочистка, а также добыча полезных ископаемых;
  • строительство и гидромелиоративные работы – для осушения котлованов, траншей, карьеров, а также бурения скважин и колодцев, восстановления затопленных территорий и пляжей;
  • предприятия коммунального профиля.

Устройство шламовых насосов

Конструкция шламового насоса состоит из следующих рабочих органов:

  • двигатель – имеет тонкие стенки стартера. Ротор крупногабаритный, что не характерно для других насосов. Эффективное охлаждение мотора достигается соприкосновением с окружающей средой, наличием охлаждающего кожуха с жидкостью и без нее;
  • вал и подшипники – имеют надежную конструкцию, выдерживающую тяжелые эксплуатационные условия, не производят виброшумовых колебаний в процесс работы;
  • уплотнительная муфта – состоит из округлых уплотнительных и стопорных элементов, а так же пружин, главная задача которых сводится к прочному сочленению и противодействию коррозии и замусориванию внутренних стенок;
  • рабочее колесо – его лопасти предотвращают налипание частиц грязи на внутренние стенки насоса и пропускают сквозь себя крупноразмерные частицы;
  • дополнительные детали – все шлаковые насосы имеют такую деталь, как смеситель, который увеличивает продуктивность работы за счет многократного смешивания жидкости и твердого осадка.

Классификация насосов для всасывания шлама

В зависимости от характеристик рабочей камеры все шлаковые аппараты бывают:

  • объемные;
  • динамические.

Объемные в свою очередь подразделяются на:

  • насосы с возвратно-поступательной работой поршня или плунжера;
  • лопастные или крыльчатые;
  • роторного типа;
  • винтовые.

Категорию динамических представляют:

  • вихревые установки;
  • осевые;
  • электромагнитные.

По способу локализации их разделяют на:

  • горизонтальные;
  • вертикальные;
  • погружные.

Особенности горизонтальных шламовых насосов

Гидравлические элементы и сам привод аппарата не требуют погружения в емкость или отстойник. Они представляют главный ассортимент шламооткачивающего оборудования и ориентированы на широкий спектр рабочих параметров, просты в эксплуатации и ремонте.

  1. РАЗБОРНЫЙ КОРПУС САЛЬНИКА И САЛЬНИК;
  2. СТАНДАРТНОЕ ОТБОЙНОЕ КОЛЬЦО;
  3. УЗЕЛ РЕГУЛИРОВКИ ЛОПАСТНОГО КОЛЕСА;
  4. ПАТЕНТОВАННЫЙ МОНИТОР;
  5. ПОДШИПНИКОВЫЕ ВИБРОИЗОЛЯТОРЫ;
  6. КОМПАКТНАЯ ОПОРНАЯ ПЛИТА;
  7. ПОЛНОСТЬЮ МЕХАНИЧЕСКИ ОБРАБОТАННЫЕ НАПРАВЛЯЮЩИЕ САЛАЗКИ;
  8. КРИТИЧЕСКИ ВАЖНЫЕ ЮСТИРОВОЧНЫЕ ПОВЕРХНОСТИ РАМЫ;
  9. ВАЛ БОЛЬШОГО ДИАМЕТРА;
  10. СПЕЦИАЛЬНАЯ КОНИЧЕСКАЯ РЕЗЬБА;
  11. РЕГУЛИРУЕМОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
  12. УТОЛЩЕННАЯ СМЕННАЯ ФУТЕРОВКА.

Разновидности вертикальных насосов

Среди вертикальных насосов можно выделить:

  • оборудование с дополнительным резервуаром;
  • насосы консольного типа.

В резервуарных насосах уплотнительная муфта и подшипники не контактируют с водным источником, поскольку рабочее колесо удобно сочленяется с удлиненным наконечником вала.

Консольные установки функционируют в полусухих условиях. Поэтому их называют еще шламовыми полупогружными насосами. Их моторная часть находится вне шламовой жидкости, в которую погружается гидравлическое звено. В воду так же не попадают подшипники, опорные детали и сама муфта.

Вертикальные насосы бывают:

  • стационарными;
  • мобильными.

Среди мобильных можно выделить помпы с гидроприводом, которые могут работать от строительной и другой спецтехники.

Их преимуществами перед другими насосными группами являются:

  • большая компактность конструктива;
  • удобство эксплуатации;
  • малошумность;
  • высокая эффективность.

Центробежный насос 6Ш8

Используется для откачки и транспортировки промышленных вод, плотность включений которых не превышает 1,3 т/м3 и 2 см в диаметре.

Особенности:

  • горизонтальная установка;
  • центробежный принцип действия;
  • торцовая муфта;
  • возможность регулировки торцового зазора.

Технические характеристики:

  • Длина напора – 50 м;
  • Производительность в час – 250 м3;
  • Мощность мотора – 90 кВт;
  • Крутящий момент – 1,5 тыс. об./мин;
  • Вес – 1,06 т.

Грязевой шламовый насос ВШН 150

Полупогружное оборудование, эффективно справляющееся с бытовыми и промышленными задачами по перекачке шламовых вод шахт, рудников, канализационных и выгребных ям.

Особенности:

  • вертикальная композиция;
  • чугунное исполнение рабочих элементов насоса;
  • широкий диапазон рабочих условий.

Технические параметры:

  • Напорная струя – 30 м;
  • Мотор – 30 кВт;
  • Пропускной объем в час – 150 м3;
  • Вес – 650 кг.

Центробежная помпа ВШН-500-40

Как и другое шламовое оборудование, насос типа ВШН 500 40 эффективен для отведения шлама, продуктов водоочистки, диаметр которых не превышает 0,6 см.

Технические особенности:

  • Мотор – 100 кВт;
  • Скорость вращения – 1,5 тыс. об./мин;
  • Питание – 380 В;
  • Производительность – 83 м3/мин;
  • Напор – 40 м.

Выбор насоса – достаточно непростая задача. Обращайте внимание, прежде всего, на техническую композицию и использованные в конструкции материалы. От этого будет зависеть не только долговечность, но и комфорт вашей эксплуатации.

sadovij-pomoshnik.ru

Полупогружные насосы шламовые центробежные износостойкие с рыхлителем

Вертикальные полупогружные шламовые насосы с рыхлителем высокой производительности, специально спроектированные для перекачки тяжелых и абразивных шламов.

Техническое описание:

  • мощные, высокомоментные, низкооборотные, электрические насосы
  • одноступенчатые, центробежные, полупогружные насосы
  • шламовые, грунтовые, песковые, пульповые насосы
  • износостойкие насосы с рыхлителем

Конструктивные особенности:

Эти центробежные шламовые насосы с полуоткрытой или закрытой вихревой крылаткой и мощным, высокомоментным электродвигателем отличаются уникальной конструкцией рыхлителя. С помощью рыхлителя грунт поднимается во взвешенное состояние, превращаясь в шламовую смесь. Это позволяет осуществлять непрерывную перекачку среды с высоким содержанием твердых включений.

Прочная конструкция, тщательный подбор материалов и уникальные компоненты, совмещенные с низкооборотным высокомоментным электродвигателем создают насос с великолепными протовоизносными параметрами, малым весом и мощным крутящим моментом. Эти характеристики гарантируют длительную эксплуатационную жизнь насосам и низкие эксплуатационные затраты.

Рабочая крылатка, изнашиваемые пластины – «отбойники» и рыхлитель изготавливаются из легированной стали с высоким содержанием хрома Cr 24-28%.

Прочный вал, установленный на серию тщательно подобранных подшипников и двойное механическое уплотнение или сальниковый узел лепесткового типа, работающий в масляной ванне, гарантируют посадочный натяг даже в самых жестких условиях эксплуатации. Такая конструкция позволяет использовать вал необходимой длины, когда насосу необходимо перекачивать тяжелые, высококонцентрированные суспензии.

Мощный электродвигатель и корпус муфты монтируются вертикально на колонне насоса и крепятся к основному фундаменту. Данные узлы легко доступны для сервисного обслуживания. Погружная часть насоса жестко крепится к фундаменту при помощи прочного корпуса вала.

Данные насосы легки в сервисном обслуживании. Конструктивная концепция насосов облегчает инспекционное обслуживание вала, подшипников, сальников, механических уплотнений и масла в масляной ванне.

Масляный резервуар и смазочный насос (начиная с модели DV15/B и выше) монтируются на основном фундаменте насоса.

Все насосы снабжены одной или двумя (в зависимости от модели) изнашиваемыми пластинами – «отбойниками», нижняя из которых регулируемая, что дает возможность долго поддерживать требуемые рабочие характеристики насоса даже в случае износа рабочей крыльчатки или пластин.

Электродвигатель насоса имеет воздушное охлаждение и может поставляться во взрывобезопасном исполнении.

Корпус и узлы погружной части насоса серии DV 3 – 150B могут быть изготовлены из различных материалов. Предлагаются специальные версии насосов серии DV для перекачки рабочих сред повышенной температуры.

Гидромониторы:

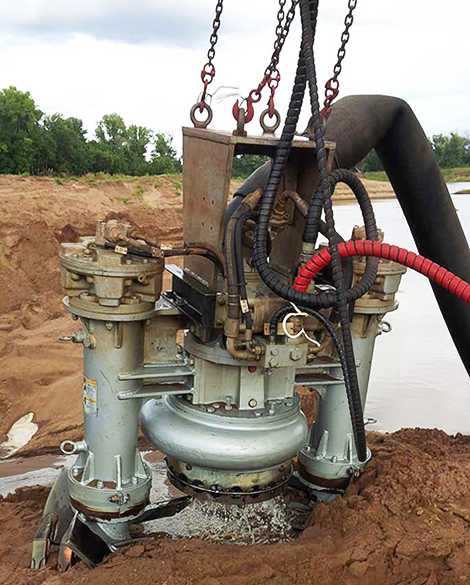

Гидромониторы Toyo выпускаются различных размеров и устанавливаются на всасывающую сторону насоса.

Гидромонитор, обычно, используется совместно с агитатором (мешалкой) Toyo и с внешним подводом воды для разбивания наиболее неподатливых материалов. Жидкость под большим давлением вырывается из форсунок и разбивает слежавшийся материал, находящийся в зоне всасывания насоса, что помогает дальнейшему его разрушению и превращению в шлам.

Применение:

  • дноуглубление
  • глубоководные работы
  • гидротехнические работы
  • обслуживание прудов-отстойников
  • оффшорные буровые и добывающие платформы
  • дреджинг (дражная разработка или драгирование)
  • разработка шламовых отвалов, золохранилищ и шлакохранилищ
  • намыв прибрежных территорий под промышленное и гражданское строительство
  • перемещение и отвал большого объема донного грунта методом гидротранспорта
  • перекачка тяжелых шламов, агрессивных, вязких, абразивных и водогрунтовых сред
  • разработка и замыв подводных траншей при прокладке трубопроводов и кабельных трасс
  • установка на земснарядах, землесосах, драгах, дноуглубительном оборудовании, экскаваторах
  • подводная добыча россыпных, дражных полезных ископаемых и сырья для производства строительных материалов

www.proinvel.ru

техническая характеристика, отзывы и фото

Насосы шламовые представляют собой оборудование, с помощью которого можно перекачивать гидросмеси с большим содержанием грунта, песка и шлама. Если осуществлять их сравнение с фекальными насосами, то центробежные шламовые устройства способны работать при экстремальных условиях, когда плотность включений достигает 2500 кг/м3. В основе проточной части изделий такого типа лежат:

  • броневой диск;
  • колеса;
  • корпус.

Отзывы о принципе действия шламовых насосов

Шламовые насосы, по мнению покупателей, можно использовать для перекачки сред разной вязкости, в них могут содержаться примеси с твердыми веществами, более подробно об этом вы сможете прочесть ниже. Принцип работы устройств такого типа, как утверждают покупатели, основан на вытеснении шлама вращающимся валом внутри статора.

Перекачиваемая масса нагнетается вдоль оси насоса герметичными камерами, они образуют движущуюся деталь. Объём полостей и их количество, как утверждают покупатели, влияют на производимое давление. Данное оборудование характеризуется равномерной подачей потока. Устройство обладает высоким уровнем всасывания.

Отзывы об области использования

Насосы шламовые, по мнению покупателей, могут использоваться во многих областях деятельности человека. Например, в горно-обогатительной и добывающей промышленности данное оборудование перекачивает сточные воды, продукты обогащения, добычу и транспортировку. В условиях металлургических, прокатных и сталеплавильных заводов такие приборы:

  • перекачивают газовые шламы, агломерационную воду, гранулированный шлак;
  • осуществляют пылеудаление:
  • обеспечивают мокрую очистку;
  • транспортируют твёрдые частицы;
  • осуществляют мокрое пылеудаление.

Насосы шламовые, по мнению покупателей, отлично проявляют себя и на гравийных производствах, где осуществляется подготовка гравия и песка, а также добыча сырья. Со слов потребителей, такое оборудование превосходно подходит для производства сахарных заводов, где необходима подготовка промывочной воды, транспортирующих жидкостей, сточных вод и производится осуществление процесса отбеливания. Можно применять данные устройства в условиях стекольной промышленности, нефтеперерабатывающей сферы и алюминиевых заводов.

Отзывы и характеристики горизонтальных шламовых насосов

Насосы шламовые могут быть горизонтальными. Они предназначаются для крупнофракционных твердых продуктов и агрессивных шламов. Им свойственны высокие производительные показатели и надежность даже при тяжелых условиях работы. Покупателям нравится, что при производстве такого оборудования используются высококачественные композиционные материалы, которые ложатся в основу изнашиваемых узлов, это и становится залогом качества подобных устройств.

Среди технических характеристик следует выделить подачу, которая достигает 20000 м3/ч, а также напор, равный 145 м или меньше. Данное оборудование разрабатывается на основе некоторых принципов, среди них:

  • максимальная эффективность;
  • низкое потребление;
  • мощность;
  • стандартизация;
  • минимальная изнашиваемость;
  • легкость технического обслуживания.

Особенности и технические характеристики вертикальных шламовых насосов

Вертикальный шламовый насос можно классифицировать по двум разновидностям, среди них:

  • панцирные вертикальные;
  • полупогружные вертикальные.

Гидравлическая часть панцирных насосов аналогична гидравлической части горизонтальных. В продаже можно встретить установки в сухой и мокрой модификациях. Подача обеспечивается на уровне 3000 м3/ч, тогда как максимальная глубина погружения составляет 5 м. Напор достигает 145 м.

Характеристики погружного насоса

Погружной шламовый насос TOYO DPE обеспечивает подачу до 400 м3/ч, температура перекачиваемой среды может изменяться до +60 °С и до 80 – по запросу. Перекачиваемая среда должна иметь уровень pH в пределах от 4 до 9,5. Рабочая глубина погружения достигает 30 м.

Описание насоса ВШН-150

Вышеупомянутый шламовый насос 150 представляет собой центробежное вертикальное оборудование, которое используется для перекачивания гидросмесей с твердой мелкой фракцией. Плотность последний может достигать 1300 кг/м3. Взвешенные частицы могут обладать твердостью не более 3 по шкале Мооса.

Крупность отдельных элементов может достигать 20 мм, но не более, их в объеме может содержаться 20%. Данный центробежный шламовый насос способен обеспечить перекачку среды с температурой в пределах от +4 до +50 °С. Применять данное устройство можно для осуществления вспомогательных операций при перекачке промывочного раствора.

Технические характеристики ВШН-150

Подача составляет 150 м3/ч, напор равен 30 м. Коэффициент полезного действия насоса составляет 57%, тогда как частота вращения электродвигателя равна 150 оборотов в минуту. Мощность оборудования эквивалентна 30 кВт, масса насоса равна 360 кг. Диаметр входного и выходного патрубка составляет 125 мм.

Описание гидронасоса Toyo

Гидравлический насос шламовый вышеупомянутой марки может иметь мощность в пределах от 11 до 124 кВт. Это оборудование отличается высокой мощностью, износоустойчивостью, производительностью и высокомоментностью. Устройство является одноступенчатым, может иметь усиленную конструкцию. Оно герметично, коррозионностойко и является бронированным.

Рабочая крыльчатка выполняется из легированной стали, в которой высоко содержание Cr, в пределах 24-28%. Короткий вал довольно прочный, он устанавливается на подшипники и сальниковые узлы. Они работают в масляной ванне и обеспечивают посадочный натяг даже при жестких условиях эксплуатации.

Гидравлические насосы шламового типа могут устанавливаться на стреле амфибийного или обычного экскаватора, когда оборудование подключается к гидравлической системе. Можно использовать это оборудование на силовой раме грунта заборного устройства.

Твердые включения в перекачиваемой среде могут содержаться в объеме до 70%. Максимальная фракция твердых элементов может составить 120 мм. Температура перекачиваемой среды эквивалентна 60°С или меньше. Максимальный удельный вес равен 1,4 кг/дм3. Уровень кислотности перекачиваемой смеси достигает 9,5 pH. Максимальная глубина погружения равна 30 м, если речь идет о специальных версиях, то этот параметр увеличивается до 120 м. В этом случае представлен вариант с компенсатором давления.

Заключение

Шламовые насосы не могут использоваться в режиме холостого хода. Если этой рекомендацией пренебречь, то можно столкнуться с преждевременным износом узлов. Ряд производителей предусматривает наличие датчика сухого хода, который блокирует работу агрегата при необходимости.

fb.ru

Центробежные Шламовые насосы / ООО " Природа Групп"

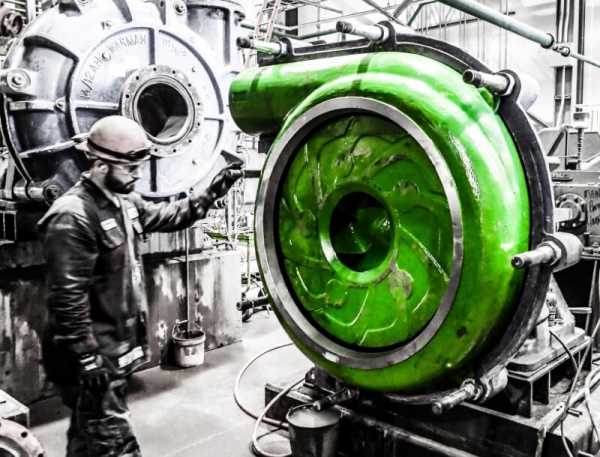

Центробежные шламовые насосы типа Warman от компании IST  — это
шламовые насосы,  которые были разработаны для тяжёлых режимов работы.
Эти установки способны перекачивать вязкие и абразивные или вызывающие
коррозию грязи.



Шламовые насосы IST Представлены двумя основными группами:

Горизонтальные центробежные шламовые насосы — до 4800 м3/час, 100 метров
Вертикальные дренажные (грязевые) насосы — до 1440 м3/час, 43 метра



Изготовление запасных частей для насосов Warman является одним из
производственных направлений IST (Рабочие колеса, Различные вставки,
Подшипники, Втулки, Крышки и другие) с большим сроком службы по
сравнению с оригинальными деталями.

Горизонтальные центробежные шламовые насосы «тяжелого исполнения» серии AH и L

-        аналог насосов WARMAN (WEIR MINERALS)

-        производительность до 4800 м3/ час

-        напор — до 125 метров

-        до 70% включения твердых частиц

-        отличная износостойкость

-        простое техническое обслуживание

-        поставка запасных частей для WARMAN



Тип Подача макс. М3 Подъёмная высота

макс. т

Число оборотов1/мин.

миним./макс.

мощность привода макс. KW ETA макс. HCA/R

%

Допустимый Размер частиц мм
ASP 1.5/1 B-AH 10 90 1200 — 4400 15

52 / 50

14
ASP 1.5/1 C-HH 20 100 1400-2200 30

21

16
ASP 2/1.5 B-AH 40 62 1200-3200 15

45 / 50

19
ASP 3/2 C-AH 80 88 1200-3200 30

64 / 62

25
ASP 3/2 D-HH 80 88 850 -1450 60

45

32
ASP 4/3CAH 150 80 1000 — 2800 30/60

68 / 68

36
ASP 4/3 E-HH 200 100 600 -1400 120

62

38
ASP 6/4 D-AH 300 80 800-1800 60/110

70 / 72

51
ASP 6/4F HH 400 90 600-1000 260

64

57
ASP 8/6 E-AH 600 80 500-1300 120/260

72 / 71

63
ASP 10/8 E-M 1100 65 600-1100 120/300

73 / 79

65
ASP 10/8 ST-AH 1250 88 400-1000 560

70 / 76

76
ASP 12/10 ST-AH 1800 84 300-900 560

80 / 81

86
ASP 14/12 ST-AH 2800 88 300-700 560/1200

77 / 79

90
ASP 16/14 TU-AH 3500 64 250-550 1200

82 / 82

135
ASP 300 S-L 2100 64 400-950 560

79 / 81

82
ASP 350 S-L 2600 68 300-1000 560

78 / 81

120
ASP 400 ST-L 3600 50 300-700 560

81 / 86

95
ASP 450 ST-L 4600 60 250-600 560

88 / 87

85
ASP 550 TU-L 4800 42 250-425 1200

86 / 88

144





Расшифровка типовых обозначений Серии AH, HH, M – например ASP4/3 C-AH:

4 = Всасывающий патрубок 4“ – 102 мм

3 = Напорный патрубок 3“ – 76 мм

C = Размер подшипника 30 KВ

AH = Супермощный шламовый насос

Расшифровка типовых обозначений Серии L – например ASP 550 TU-L:

550 = Напорный патрубок мм

TU = Размер подшипника 1200 KВ

L = „Large“ тяжёлого исполнения

Насос центробежный погружной серии L

Насос водяной центробежный серии L для шламов до 1,2 кг/дм3



Тип м3/час Напор, м
20 L

11

37

50 L

75

46

75 L

160

48

100 L

285

50

150 L

635

54

250 L

1770

50

Насосы серии G / GH

Насосы серии G / GH для гравийной и песчаной смеси. Твердые включения до
254 мм, прочные корпуса из сплава А500, 3-х канальные рабочие колеса.



Тип м3/час Напор, м
6/4 G

300

50

8/6 G

500

50

10/8 G

1000

60

10/8 GH

1250

80

12/10 G

1400

60

12/10 GH

2200

80

14/12 G

2200

70

18/16 G

3200

50

Дренажные насосы серии SH

Дренажные насосы серии SH – насосы для создания высокого напора.
Используются для подачи пресной воды, а также как насосы для
земснарядов.



Тип м3/час Напор, м
3/2 SH

80

125

4/3 SH

120

108

6/4 SH

400

125



Насосы IST — их конструктивные особенности позволяют перекачивать
различные гидросмеси со значительным содержанием шлама, песка, грунта и
др. Наши насосы преодолевают до 70% наличия твёрдых и крупных частиц.
 Эта конструкция была предусмотрена не только на долговременное и
качественное использование, но и удобна в техническом обслуживании,
которому мы придаём большое значение. Шламовые насосы для тяжелых
режимов работы характеризуются долгим сроком эксплуатации, эффективной
работой и простым техническим обслуживанием при его невысокой стоимости.
У насосов типа-размерами от 1,5/1 до 8/6 требуется снять только 4 винта
чтобы проникнуть во внутреннюю часть насоса. Таким образом можно
всего-лишь за несколько минут проконтролировать запчасти на износ. Чтобы
полностью разобрать насос нужно снять только 10 винтов вокруг корпуса
насоса. Большие модели имеют немного большее количество винтов.
Быстроизнашивающиеся части находятся в оболочке корпуса и легко
заменимы. Конические посадки центрируют сами детали. Установочные работы
не требуются. Зазор ходового колеса на всасывающей стороне можно
регулировать, чтобы насос смог работать оптимально как можно дольше.
Теоретическая прочность подшипника составляет 100.000 ч. Для защиты
против проникновения влажности и пыли для уплотнений подшипника тоже
предусмотрены смазочные материалы. Также Вы можете заказать центробежные
насосы для скважин.

Наш стандартный выбор материала для быстроизнашивающихся частей:

High Chromium Alloy код материала ASP-A500 27%Cr – твёрдость = 59 HRC (650 HB)

High Chromium Alloy код материала ASP-A490 28%Cr – твёрдость = 47 HRC (450 HB)

Натуральный каучук код материала ASP-R550 – твёрдость 50°Shore

Материал ASP-A500 мы применяем для всех насосов. Подходящий для
любого размера частиц, превосходная износостойкость. Температура
использования составляет ? 95 °C, показатель водородных ионов ph –
фактор: pH 5 — 14.

Материал ASP-A490 предпочтительно применяется при использовании
шламов вызывающих коррозию,  абразив. Особенно устойчиво в области
коррозии. Хорошо совместимо с хлоридом, температуры использования
максимально 95 °C, показатель водородных ионов ph – фактор: 3 — 14.
Хорошая износостойкость. Распределение находящихся частиц должно
находится в более мелкой области.

Натуральный каучук ASP-R550 имеет замечательную износостойкость.
Применяемый до 70 °C, максимальный размер частиц до 3 мм, в отдельных
случаях допустимо до 5 мм. Соответствующий показателям водородных ионов
ph – фактор: pH 1 — 14 а также имеет хорошие химические
качества/свойства.





Заменимые изнашивающиеся детали из натурального каучука ASP-R550 или металлической смеси с содержанием хрома ASP-A500





Поставляемые уплотнения вала:

• Сальниковое уплотнение с гидравлическим затвором

• Гидродинамическое = без гидравлического затвора

• Торцевое уплотнение двойного- или одностороннего действия





Промышленная отрасль

Гравий и песок

Горнодобывающая промышленность/виды сырья

Горнодобывающая промышленность/уголь

Изготовление сахара

Обработка солей

Стальное производство

Пористый бетон

Строительство туннелей

Подземное строительство

Пищевые продукты

Охрана окружающей среды

Химия (нек. подразделения)

Замкнутый цикл сырья

Алюминий

Электростанции

Цемент

Известняк

Бумага

Применение

гидро-циклон

концентратор/ сгуститель

просеивающие машины

загрузка фильтрпресса

черпальное колесо

обрызгивание фильтра

экскаваторные насосы

реактивные насосы

откачка пепла

грануляция шлака

подготовка корнеплодов

Очистка картофеля

грануляция шлака

гидро-циркуляция

подготовка макулатуры

вода известковых натеков

песок кварца

каолин

Фосфат



Вертикальные дренажные (грязевые, зумпфовые) насосы



Тип м3/час Напор, м
40 SP/SPR

40

29

65 SP/SPR

100

50

100 SP/SPR

300

50

150 SP/SPR

450

35

200 SP/SPR

800

40

250 SP/SPR

1000

35

300 SP/SPR

1400

35



-        производительность до 1440 м3/ час

-        напор — до 40 метров

-        большие диаметры ходового колеса, незначительный износ

-        подсос снизу и сверху

-        допустимы воздушные пробки

-        твердые включения до 5 мм при резиновом покрытии

-        от попадания более крупных частиц защищает предустановленный фильтр

-        глубина погружения от 0,9 до 2,8 м в зависимости от размера насоса







Поставляются в металлическом исполнении и футерованные резиной глубина резервуара



ВНИМАНИЕ: минимальная глубина сборного резервуара должна быть на
200мм больше чем длина трубного става насоса. Например, для трубного
става 1,5 метра — глубина резервуара должна быть минимум 1,7 метра.





К поставке доступны следующие трубные ставы:

ASP40PVSP(R) = 0,9 м

ASP65QVSP(R) = 1,2 м

ASP100RVSP (R) = 1,5 м

ASP150SVSP (R) = 1,8 м

ASP200SVSP = 1,8 м

ASP250SVSP (R) = 2,1 м

ASP300SVSP = 2,1 м



Возможна также установка дополнительной всасывающей трубы длиной до 0,8 или 1,5 метров в зависимости от типоразмера насоса.



Мы также поставляем насосы для фильтрпресса (фильтрации под давлением)

Будем рады Вашим заявкам.





pumps.okis.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
