Шкатулка из дерева чертежи: чертежи и схемы сборки деревянных шкатулок. Как сделать и украсить шкатулку с секретом?

Творческий проект по технологии «Шкатулка из дерева»

Опубликовано Непочатов Сергей Владимирович вкл 15.11.2013 — 14:55

Автор:

Каплунов Виктор, ученик 9 В класса МБОУ СОШ №6 г. Амурска

Проект состоит из презентации-выступления и дизайн-папки.

Скачать:

Предварительный просмотр:

Чтобы пользоваться предварительным просмотром презентаций создайте себе аккаунт (учетную запись) Google и войдите в него: https://accounts.google.com

Подписи к слайдам:

Слайд 1

Выполнил: Каплунов Виктор, ученик 9 класса В МБОУ СОШ №6 Руководитель проекта: С.В. Непочатов Творческий проект на тему: «Шкатулка» Амурский район , г.Амурск

Слайд 2

Формулирование проблемы В каждом доме есть хозяйка, которая шьет, вяжет или вышивает. Множество мотков и клубков ниток разного цвета и материала, из которого сделаны. Все это нужно куда-то убирать, складывать, чтобы не потерять, и скрыть от посторонних глаз. Можно использовать простые пластмассовые или картонные коробки, но лучше, красивее и приятней, в шкатулках. Хозяйке будет приятно брать шкатулку, изготовленную своими руками. И она хорошо впишется в интерьер. И это может стать хорошим подарком для мамы . Цель: Изготовление шкатулки из дерева, с оформлением резьбой. Задачи: 1. Изготовить чертёж шкатулки прямоугольной формы. 2. Разработать технологию изготовления. 3. Выполнить работу. 4. Украсить работу резьбой

Слайд 3

Историческая справка. Что такое шкатулка? Толковый словарь русского языка Ушакова ШКАТУ’ЛКА , и, ж. [польск. szkatulka с латин.]. Небольшой ящик для мелких, обычно ценных вещей Толковый словарь живого великорусского языка Владимира Даля ШКАТУЛКА ж. франц . —лочка, искажен. шкатунка, ларчик, баульчик, укладочка, подручный ящичек разн. вида, денежный, с письменным прибором и пр. —льный, —лочный замок. ? ?

Слайд 4

Требования к проектированию Моя шкатулка Соответствие дизайну интерьера комнаты Наличие оборудования Доступность материалов Экономические затраты Время изготовления Личная предпочтительность Прочность, долговечность

Слайд 5

Поиск альтернативных вариантов Назначение: хранить швейные принадлежности. Размеры: 165 мм х 75 мм х 90мм, прямоугольной формы. Шкатулка Название материла Легкость обработки Доступность Внешний вид Прочность Сумма «+» и «-» Кедр + + + + 4 ДВП + + — — 0 Металл — + + + 3 Стекло — — + — -1 Пластмасс — — + — -1

Слайд 6

Варианты шкатулок

Слайд 7

Выбор наиболее рационального проекта Я выбрал шкатулку прямоугольной формы, потому что она впишется в любой интерьер и проста в изготовлении. Но чтобы она была красивой, решил украсить её геометрической резьбой. Шкатулка будет сделана из дерева кедра, так как есть в наличии в мастерской. Для придания блеска я покрою её лаком.

Слайд 8

Необходимый материал и инструменты Материалы: дерево (кедр), лак, проволока. Инструменты: ножовка, дрель, резец, кисть, карандаш, линейка, циркуль, наждачная шкурка. Оборудование: круглопильный станок, токарный станок, шлифовальный станок.

Слайд 9

Надёжно закрепить заготовку в тисках. Работать плавно, без рывка. Ручка ножовки должна быть исправной и плотно насаженной на хвостовик. Заканчивая работу, необходимо ослабить нажим на ножовку, поддержать часть заготовки. Нельзя сметать стружку рукой. Нужно пользоваться специальной щёткой. Не включать станок без разрешения учителя. Надёжно крепить заднюю бабку станка. Перед пуском станка надеть защитные очки. Не останавливать заготовку руками. Техника безопасности

Слайд 10

Технология изготовления

Слайд 11

Технология изготовления

Слайд 12

Экономические расчёты прямых затрат Материал Объём/затраты Сумма Древесина 0.1м. Х 1м 100р Лак 100г 20 р Клей 20г 10 р Время 6 часов 300р Итого: 430р

Слайд 13

Экологические обоснования Шкатулка изготовлена из древесины кедра – это экологически-чистый, природный конструкционный материал. Вреда экологии нанесено не было, так как древесина была взята из уже использованных конструкций. При утилизации древесины особых проблем не возникнет и не будет принесён вред окружающей среде. Поэтому, считаю что шкатулка – экологически-чистый продукт.

Слайд 14

Оценка изделия Я спроектировал и изготовил деревянную шкатулку в подарок маме. Моё изделие полностью соответствует составленным критериям. Я остался доволен своей работой и тем, что моя шкатулка понравилась моей маме. Я получил новые знания о работе с древесиной, о видах изделия из этого материала. Мне понравилось работать с кедром, так как это достаточно мягкий, удобный для обработки и красивый материал. Шкатулка получилась на мой взгляд вполне красивая. А геометрическая резьба очень её украшает. В такой шкатулке будет удобно хранить нитки, украшения и различные безделушки. Вывод: Я считаю, что поставленную задачу я выполнил.

Предварительный просмотр:

Муниципальное бюджетное общеобразовательное учреждение

средняя общеобразовательная школа №6 г. Амурска

Амурского муниципального района Хабаровского края

ДИЗАЙН-ПАПКА

Название проекта:
«Шкатулка из дерева»

                                         Выполнил

                                                       Каплунов Виктор,

                                                             учащийся   9В класса

                                                 Руководитель

                                                    Непочатов С. В.,

                                                            учитель технологии



2013 год

Содержание

1. Введение…………………………………………………………………….3
2. Исследование для достижения цели………………………………………4
3. Выбор идеи…………………………………………………………………5
4. Материалы и инструменты………………………………………………..6
5. Технологическая карта…………………………………………………….7
6. Экологическая оценка изделия…………………………………………….8
7. Эстетическая оценка изделия……………………………………………..9
8. Экономическая оценка изделия…………………………………………..10

Введение

           Почти в каждом доме есть хозяйка, которая шьет, вяжет или вышивает. Множество мотков и клубков ниток разного цвета и материала. Все это нужно куда-то убирать, складывать, чтобы не потерять, и скрыть от посторонних глаз. Можно использовать простые пластмассовые или картонные коробки, но лучше, красивее и приятней, в шкатулках. Хозяйке будет приятно брать шкатулку, изготовленную своими руками. И она хорошо впишется в интерьер. И это может стать хорошим подарком для матери.

Цель:  Изготовление шкатулки из дерева, с оформлением резьбой.

Задачи:

1. Изготовить чертёж шкатулки прямоугольной формы.

2. Разработать технологию изготовления.

3. Выполнить работу.
4. Украсить работу резьбой.



   Исследования для достижения цели. Поиск решений.

1.Набор первоначальных идей по выбору проекта:

Идея №1

Простая коробка



Идея №2

Коробка с ручкой

Идея №3

Шкатулка из дерева с крышкой

Выбор идеи

Выбрана идея №3, т. к. она очень удобная и практичная. Тем более она имеет поднимающуюся крышку, а это очень удобно.

Материалы и инструменты

Название материла	Легкость обработки	Доступность	Внешний вид	Прочность	Сумма «+» и «-»
Кедр	+	+	+	+	4
ДВП	+	+	—	—	0
Металл	—	+	+	+	3
Стекло	—	—	+	—	-1
Пластмасс	—	—	+	—	-1

Вывод: я выбрал кедр, потому что, на мой взгляд, он более доступен, легок в обработке и прочнее чем остальные материалы.

Материалы:      Доски кедра, клей, лак, гвозди

Инструменты: Круглопильный станок, шлифовальный станок, угольник, резец для резьбы по дереву, дрель

Технологическая карта

№	Действие	Рисунок	Размер	Инструменты
1	Разметка , Выпиливание и шлифовка боковых стенок	х2	90х70	Карандаш, линейка, круглопильный станок. (Кедр)
2	Разметка, Выпиливание и шлифовка передней и задней стенок	х2	50х155	Карандаш, линейка, круглопильный станок. (Кедр)
3	Разметка, Выпиливание и шлифовка Крышки и дна.	х2	90х155	Карандаш, линейка, круглопильный станок. (Кедр)
4	Нанесение рисунка			Карандаш, линейка,  циркуль
5 6	Декоративное украшение  геометрической резьбой Сборка (склеивание всех деталей, прикрепление крышки на гвозди ). Лакирование.			Резец для резьбы по дереву Клей, дрель, гвозди, лак

Экологическая оценка

Шкатулка изготовлена из древесины кедра – это экологически-чистый, природный конструкционный материал. Вреда экологии нанесено не было, так как древесина была взята из уже использованных конструкций.

При утилизации древесины особых проблем не возникнет и не будет принесён вред окружающей среде.

Поэтому, считаю что шкатулка – экологически-чистый продукт.

Эстетическая оценка изделия

Я спроектировал и изготовил деревянную шкатулку в подарок маме. Моё изделие полностью соответствует составленным критериям.

Я остался доволен своей работой и тем, что моя шкатулка понравилась
моей маме. Я получил новые знания о работе с древесиной, о видах изделия из этого материала. Мне понравилось работать с кедром, так как это достаточно мягкий, удобный для обработки и красивый материал.
Шкатулка получилась, на мой взгляд, очень красивая. И геометрическая резьба  её украшает.

В такой шкатулке будет удобно хранить нитки, украшения и различные безделушки.

Таким образом, считаю, что поставленные задачи я выполнил.

Экономическая оценка изделия

Материал	Объём/затраты	Сумма
Древесина	0.1м. Х 1м	100 р.
Лак	100г	20 р.
Клей	20г	10 р.
Время	6 часов	300 р.
Итого:		430 р.

Поделиться:

Лиса-охотница

На горке

В поисках капитана Гранта

Учимся рисовать горный пейзаж акварелью

Как Снегурочке раскатать тесто?

Шкатулка своими руками из дерева: чертежи, инструкции

Использование красивой древесины, элегантный дизайн и инструкция — шкатулка своими руками, которая приведена ниже, превращают изделие в великолепный подарок.

Дизайнерский изыск с худо­жественным отклонением от обычных угловых соединений — соединение с шипами переменной ширины — добавляет изюминку углам шкатулки. Ниже будет представлен вариант изготовления соединения — прямые ящичные шипы переменной ширины.

При изготовлении можно использовать и куски различных пород дерева с красивым текстурным рисунком, припасенные заранее. А можно сделать шкатулки из фанеры, только нужно подобрать необходимую толщину материала.

Подберите древесину контрастных пород для изготовления корпуса, крышки и ручки.

Изготовление стенок

В данном разделе рассмотрим, как сделать шкатулку своими руками с применением угловых соединений типа шип-паз прямой.

Схема сборки деревянной шкатулки. Нажмите для увеличения.

1. Подготовьте торцевые стенки A — 10x56x46 — 2 шт. и продольные стенки B — 10x56x292 — 2 шт.
2. Чтобы настроить пильный станок на изготовление шиповых соединений, показанных на чертеже ниже, установите пазовый диск толщиной 19 мм и сделайте пробный паз на обрезке древесины, затем перенастройте на 6 мм и проверьте ширину полученных пазов.

1. Выпилите в обрезке паз шириной 19 мм, отстрогайте проставку 10×305 до толщины, равной ширине паза, и проверьте подгонку. Затем повторите операцию с пазом шириной 6 мм.

1. Снова установите пазовый диск на 6 мм, отрегулируйте на глубину 11 мм. Закрепите на подвижном упоре-каретке деревянную накладку удлинитель, выступающую вправо от пильного диска на расстояние 15 см. Проведите удлиняющую накладку над пильным диском, прорезав паз. Выпилите из проставки длиной 305 мм штырь длиной 50 мм и толщиной 6 мм.

Видео о том, как сделать шкатулку из фанеры своими руками

1. Приклейте двусторонним скотчем к удлиняющей накладке боковой упор и сделайте два выреза в обо­их торцах торцевых стенок А.

1. Не меняя глубины пиления, установите пазовый диск толщиной 19 мм и сделайте вырезы на обоих торцах про­дольных стенок В.

1. Затем при­клейте на накладку-удлинитель двухсто­ронним скотчем второй боковой упор.

1. Удалите первый упор и сде­лайте центральный вырез в обоих тор­цах торцевых стенок А.

Дно

Далее рассмотрим производство донышка для того, чтобы получилась деревянная коробка.

1. Для фрезерования глухих шпун­тов для дна С (3x133x279 — 1 шт.) в торцевых стенках А вставьте прямую пазовую фрезу d=3 в цангу фрезе­ра и отрегу­лируйте его на глубину фрезерования 5 мм.

Примечание. Изготовить дно можно из отшлифованной фанеры толщиной 3 мм. Если нет фанеры, то можно отстрогать доску.

1. Закрепите продольный упор на расстоянии 8 мм от фрезы. Наклейте на него малярный скотч и поставьте метку начала фрезерования на рассто­янии 6 мм слева от фрезы и конечную метку — на расстоянии б мм справа от фрезы.

1. Двухсторонним скотчем при­клейте ручки из обрезков к наружным сторонам торцевых стенок, прижмите нижние кромки к продольному упору и отфрезеруйте глухие шпунты на вну­тренней стороне обеих деталей, как показано на верхней и нижней картинках. Не меняя настройки, отфрезе­руйте сквозные шпунты на внутренней стороне продольных стенок В.

1. Затем окончательно отшлифуйте тор­цевые А и продольные стенки В, сделав при этом фаски шириной 1,5-2,0 мм на концах шипов.
2. Равномерно нанесите клей в вырезы между шипами и в шпунты торцевых и продольных стенок. Вставьте дно в шпунты, соберите конструкцию и зафиксируйте его струбцинами, контролируя прямоугольность сборки каркаса.
3. Как сделать шкатулку из дерева и не сделать в ней отсеки. Сделаем перегороду D — 6x43x124 — 1 шт. Отшлифуйте ее и приклейте, используя столярный клей, посередине, зажмите струбциной.

Мастер-класс по работе с деревом: Шкатулка от «А» до «Я»

Автор: Инна Чорненькая

Страница в Однокласниках

Почти все заготовки для своих работ я делаю сама и люди часто задают мне вопросы, касаемые именно заготовок. Поэтому, я хочу поделить свой МК на две части. Часть №1 — заготовка. Часть №2 -декор.

Итак, начинаю часть №1.

Нам понадобится:

• Фанера 8 мм,
• Деревянный брусок 2*4 см,
• Гвозди,
• Клей момент «Кристалл»,
• Лобзик,
• Шуруповёрт с насадкой для шлифования,
• Молоток,
• Паяльная лампа (баллон с газом)
• Морилка на водной основе (цвет Дуб)
• Нождачная бумага (разной плотности)

На этом фото фанера у меня уже напилена на кусочки нужной длинны.

Прежде чем начать делать заготовку, я набрасываю чертёж на листочке. Вот, делюсь с вами своими «чертежами». Чтобы понять, что мы будем собирать. Шкатулка будет прямоугольной формы (вид спереди). Внутри (вид сверху) шкатулка будет разделена на три части. Средняя часть будет накрываться крышечкой, а в левой части будет стоять отдельно сделанная маленькая шкатулочка. По задумке — это для первого зубика.

Это «чертёж» крышек, которые будут находиться одна внутри большой шкатулки, на среднем отделении. А вторая на маленькой шкатулочке для зубика (только она будет квадратной формы). Крышки будут состоять из двух частей. Я их подписала как: Крышка и Внутренняя крышка.

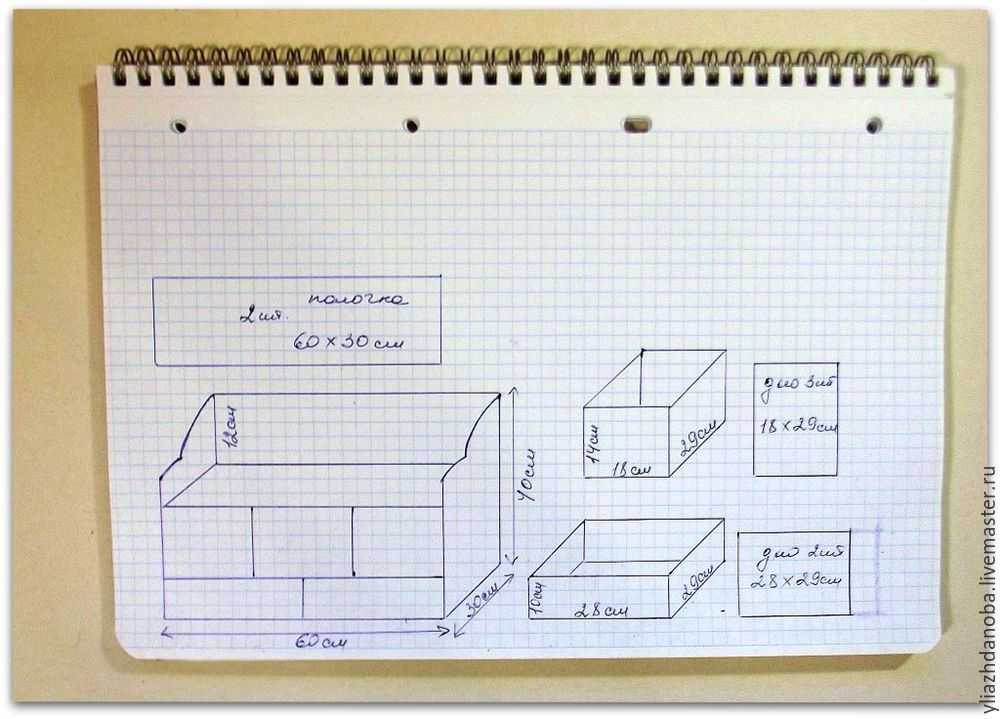

А это все размеры, которые нам потребуются для большого короба. Естественно, это неточные цифры (т.к. фанера у нас толщиной 0,8 см) поэтому придётся подшлифовать кое-какие кусочки.

Это размеры для «зубной» шкатулочки.

Сразу скажу, потому, как на это вопрос мне приходится отвечать чаще всего. Люди спрашивают, почему у них не получается ровно лобзиком напилить фанеру? И у меня не получается! Я потом, после распила, тщательно шлифую каждый торец кусочка. Идеальный спил возможен только на станке с лобзиком, как ни крути, ровно распилить не получится. Мне повезло, у наших друзей своё мебельное производство. Из-за одной шкатулки, конечно, к ним не поеду (дабы не надоедать), а вот, когда мне требуется напилить много фанеры, то я еду к ним и они мне за 10-ть минут всё напилят. Спасибо им за это огромное! Раскладываю все кусочки фанеры (предварительно хорошо отшлифовав все стенки, которые будут внутри короба, иначе потом это делать будет неудобно) и вооружившись клеем, начинаю собирать короб.

Когда клей «схватится», сбиваю всё гвоздиками. Длинна гвоздиков 2 см.

Понемногу уже видны очертания будущей шкатулки. Всегда собираю короба именно в этом порядке. Сначала дно, потом торцы, а затем лицевые боковушки.

Вот такой лоточек получился.

Как мы видим, боковые стенки немного выпирают. Тщательно шлифуем все подобные места.

Готова первая крышечка. Крышка — на среднее отделение внутри шкатулки. Просто склеиваем и сбиваем два кусочка прямоугольной формы. Конечно, с внутренней стороны видны гвоздики, но мы их прикроем потом декор-гвоздями.

Средняя крышечка заняла своё законное место. И готов уже маленький «зубной» коробочек.

Вот он же, но поближе.

Далее, нужно сколотить крышку на большую шкатулку. Для этого нам понадобится деревянный брусок (по хорошему 2*2 см, но я такого не нашла, нашла только 2*4 см). В общем, пришлось его распилить вдоль, чтобы получить нужные мне размеры. Тут лобзик мне в помощь.

Крышка, в процессе. Бруски клею на клей и сбиваю (сверху) гвоздиками.

Заготовка готова! Можно приступить к обжигу.

Внимание! Опасно! Работа с паяльной лампой, требует особой осторожности. Детям в руки не брать! Взрослым брать только в присутствии ведра с водой! Давно я работаю с морилкой, но мне нравится, как смотрится морилка именно после обжига. Получаются перетекания цветов. Поэтому всегда «прибегаю» к обжигу. Много работ (других мастеров) с обжигом я видела. Никого не хочу обидеть, но иногда хочется прям закричать: -Зачем же вы так фанеру жгете? Фанера, это не дерево, она не требует сильного обжига. Более того, она БОИТСЯ сильного огня. Фанера начинает гореть слой за слоем и образуются некрасивые сожжёные сколы. В общем, слегонца обжигаем заготовочку, причём обжигаем её так, чтобы и «рисунок» подпалин был изначально красивым.

Морилкой покрываю на три раза (это по желанию, в зависимости от того, какой интенсивности хотите итоговый цвет).

Затем берём наждачную бумагу (разной жесткости) и начинаем затирать все торца, придавая фанере старый, вековой вид. На фото видно, маленькая шкатулочка уже обработана наждачкой.

А это крышка с большой шкатулки. Вид ДО и ПОСЛЕ . Пожалуй, на этом я закончу часть первую. И перейду ко второму этапу.

Итак, переходим к части №2 — Декор.

Нам потребуется:

• Трафатеры,
• Шпатлёвка,
• Клей пва,
• Краски акриловые,
• Эмаль акриловая,
• Скочт строительный бумажный,
• Вырубка,
• Микробисер, стразы, бусины,
• Иск. цветы (бумажные, пластмассовые),
• Различная металлическая фурнитура и другие мелочи для декора (на ваш выбор).

Декорировать будем только крышки, а их у нас, если вы помните, 3 шт.

Как всегда замешиваю шпатлёвку (финишную, строительную) с водой и клеем пва. Вот до такой консистенции. Тут примерно полстакана шпатлёвки, 1 чайная ложка пва и 1 чайная ложка воды.

Устраиваю поудобнее трафареты.

И переношу рисунок на заготовку.

Чтобы рисунок на крышках не смотрелся однообразным, использую два разных трафарета.

Трафареты нанесены, ждём полного высыхания. После высыхания мелкой наждачной бумагой тщательно шлифую все надписи.

Все эти декоры буду красить чёрной акриловой краской. Какие-то прокрашу кистью, какие-то спонжиком, а какие-то полным погружением в стаканчике, в котором разбавила в воде чёрную краску.

Пока смотрится как-то мрачновато, я даже взгрустнула в этот момент. Вроде шкатулка-то должна быть «Мамины сокровища», а тут цветы чёрные. Работаю дальше.

Так же крашу крышки в чёрный цвет.

Затем, пока чёрный цвет ещё не высох, немного чпокаю губкой, кое-где зелёной красочкой (тоже акриловой). Ждём, пока высохнет. Пока жду, решаю залакировать все свои короба. Использую нитро лак. Лакирую на 5-6 раз, тщательно шлифую каждый слой лака, чтобы в итоге поверхность была гладкой.

Возвращаюсь к крышкам, когда первый (чёрный слой) высох.

Смешиваю зелень с белилами и широкой кистью наношу краску на поверхность. Как бы выделяя рельеф.

Краску наношу так: первый слой, например, вдоль. Второй слой краски, той что будет посветлей, поперёк. А потом опять наоборот.

С каждым разом добавляю чуть больше белил.

В итоге я остановилась на этом цвете.

Вроде и уже неплохой цвет получился, но я хочу добавить немного перламутра. На эту роль вполне подойдёт эмаль акриловая. Чуть макаю спонжик в эмаль и прохожусь по поверхности крышек.

На фото плохо видно, но блескучесть появилась. То что нужно!

На этом этапе хорошенько покрываю все крышки (сверху, там, где есть трафарет) аэрозольным лаком. Жду когда высохнет.

Когда лак высох, при помощи клея момент «Кристалл», приклеиваю на большую крышку окрашенные ранее декоры: цветочки, филиграни, веточки и т.д.

Теми же красками, которыми красили крышки, крашу приклеенные декоры. В том же порядке — сначала тёмно-зелёным, потом ещё, ещё и ещё белил.

Чуть добавляю золота. И хорошенько всю крышку (сверху) опять лакирую аэрозольным лаком.

Когда лак на наших цветочка высох, начинаю украшать композицию при помощи всевозможных бусин, бисера, микробисера и страз (преимущественно зелёного цвета, дабы выдержать весть стиль шкатулочек).

Металлическую фурнитуру я поделила на две части. Ту фурнитуру, которая будет крепиться не на крышках, крашу в цвет крышек, и наоборот, фурнитуру, которая будет крепиться на крышках, оставляю в своём родном бронзовом цвете. Как «сажать» фурнитуру на саморезы снимать не стала, думаю тут и так всё понятно. Одела петельки, прикрутила ножки и уголки, приклеила вырубку.

Вот и готово!

Как же мне нравится, как смотрится в меру обожжённая фанера.

Залакировала всё так , что теперь, мне кажется, на эту композицию и сесть можно.

Фото поближе, чтобы все стразинки рассмотрели.

Кстати, вот сюда (в эти уголки) можно вставить фото первого узи. Я специально выгнула уголки таким образом, чтобы фото туда легко вставлялось. Лучше, конечно, фото узи заламинировать, так оно будет долговечней .

Почти вся металлическая фурнитура тоже отделана зелёными стразинками.

Крышка

Подготовьте заготовку для крышки Е — 10x168x330 — 1 шт.

1. Струбцинами прижми­те деталь Е к несущей доске.

1. Далее выпилите фальцы 3×32 мм вдоль торце­вых кромок с ниж­ней стороны.

Крышка. Вид снизу

1. За­тем измените положение крышки на несущей доске, опустите пильный диск и выпилите фальцы 3×22 мм вдоль кромок. На­клонив пильный диск под углом 37° и вновь закрепив на несущей доске, сделайте скосы на торцевых и продольных кромках. Окончательно отшли­фуйте крышку.

Примечание. Прежде чем выпиливать фальцы крышки, измерьте внутренние размеры корпуса. Размеры фальцев, показанные на виде снизу, дают свободу перемещения крышки в кор­пусе в обоих направлениях в пределах 3 мм. Если ва­ши размеры будут иными, внесите соответствующие изменения в размеры фаль­цев.

Изготовление шкатулки из дерева

Как украсить резьбой

Резные шкатулки смотрятся намного оригинальнее и интереснее, но такая работа требует определённых навыков и знаний. Новичкам, решившим попробовать свои силы в резьбе по дереву, опытные мастера рекомендуют начинать с простых геометрических фигур и крупных узоров. При определённом запасе терпения справиться с такой задачей будет по силам даже начинающему мастеру.

Рисунок наносится на поверхность карандашом, каждая линия хорошо прочерчивается. После этого косым ножом или стамеской аккуратно вырезается узор в строгом соответствии с нанесённой разметкой. Небольшие огрехи и неровности можно исправить надфилем или мелкой наждачной бумагой.

Ручка и основание ручки

1. Возьмите заготовку размером 16x30x100 для скобы ручки F. Уста­новив в пильный станок пазовый диск толщиной 10 мм, сделайте шпунт глу­биной 8 мм по центру одной из длинных кромок заготовки.

Несмотря на кажущуюся сложность, украшающая крышку асимметричная ручка проста в изготовлении

1. Затем изготовьте контурные шаблоны деталей ручки и обрежьте их по прямым линиям рамок. Приклейте ша­блон скобы у края заготов­ки.

Шаблон скобы ручки

1. Выпилите скобу по форме ручным. Гладко отшли­фуйте кромки детали.

1. Острогайте за­готовку до толщины 10 мм, добиваясь, чтобы она плотно входила в шпунт скобы ручки. Это будет деталью G — 10x19x79 — 1 шт. Приклейте шаблон основания ручки G к заготовке, выровняв его нижний край с кромкой заготовки, противополож­ной шпунту. Затем выпи­лите основание ручки и отшлифуйте его до окон­чательной формы.

Украшаем шкатулки

Ларец, как самостоятельный элемент, а также ящички, находящиеся в нем, будут выглядеть более целостно, если их дополнительно декорировать. Предлагаемая в магазинах фурнитура для шкатулок служит не только украшением, но и обеспечивает шкатулку необходимым функционалом. Отделать ящичек можно атласными лентами, кружевом, стразами, кусочками кожи и другими деталями. Также материал, из которого выполнена шкатулка, может быть украшен тиснением, декупажем или рисунками, выполненными в любой другой технике нанесения.

Декоративные петли и оригинальные крепления, такие как гвоздики и шурупы, не только украшают ларец, но и скрепляют деревянные детали и обеспечивают правильное движение ящичков и крышки.

Есть фурнитура для шкатулок, которая является и украшением, и выполняет необходимые функции. К ней можно отнести ножки, ручки, крючки и запоры из металла, латуни и никеля. Они не только долго служат, но и являются оригинальным декором шкатулки, придающим изделиям роскошный и законченный вид.

Планы на

коробок | Планы кузнеца

Получите 1 год Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

(*Предложение действительно только для новых абонентов)

$94
ЗНАЧЕНИЕ,
СЕЙЧАС ТОЛЬКО
^$ 29!

---

Планы проектов деревообработки для деревянных шкатулок для сувениров и драгоценностей, настольных органайзеров и многого другого.

Коробки

Ящики для ленточных пил

Эти три коробки поднимут ваши навыки ленточной пилы на новый уровень. Каждая из них начинается как одна заготовка, и все части раскрываются в уникальной последовательности разрезов.

Аксессуары

Футляр для покерных фишек

Этот футляр для покерных фишек не похож ни на один другой: он оснащен латунной фурнитурой, верхней частью из шпона капа и лотками для фишек с войлочной подкладкой.

Коробки

Коробки для шейкеров

Если вы когда-нибудь хотели попробовать гибку паром, шейкерные коробки — отличный вариант для начала. И мы добавили пару штрихов собственного дизайна в эту классическую форму.

Коробки

Теневые ящики

Эти привлекательные коробки с изготовленными на заказ рамками и декоративной окраской — отличный способ продемонстрировать свои ценные коллекции.

Коробки

Овальная шкатулка

Что общего у этих трех красивых коробочек? Каждый из них имеет простую технику маршрутизации по шаблону.

Коробки

Шкатулка для драгоценностей с пиломатериалом

Элегантные узоры на этой коробке сначала вырезаются с помощью спиральной пилы. Затем панель приклеивается к подложке для создания уникального, почти резного вида.

Домашнее хранилище

Настольный центр сообщений

Этот настольный органайзер небольшого размера, но многофункциональный. Его компактное хранилище позволяет держать ваши письменные принадлежности в одном удобном месте.

Коробки

Коробка с зубчатой ​​крышкой

Уникальная крышка этой коробки на первый взгляд выглядит как оптическая иллюзия. Ключ к его созданию начинается с одного бита маршрутизатора.

Коробки

Умные коробки-головоломки

Ваша собственная изобретательность является ключом к созданию и открытию этих привлекательных коробок.

Центральные элементы и декор

Коробка для ароматных напитков

Контрастное дерево и интересная тканая панель делают эту коробку впечатляющим акцентом стола, к тому же ее легко собрать.

Декор

Металлическая коробка с вкладышами

Эта коробка привлекательна сама по себе, но металлическая вставка на крышке делает ее еще лучше.
Коробки

Коробка для сувениров с стеганым верхом

Выберите один из трех сногсшибательных рисунков инкрустации, чтобы создать уникальную коробку.

Основы изготовления коробок

Я подхожу к процессу изготовления коробок так же, как и к их дизайну. Держите его простым, чистым и точным. Скромную, но элегантную шкатулку не должно быть сложно сделать, и она не должна быть сделана небрежно. Я много думал о том, как я делаю коробки, и перепробовал еще массу техник. Что мне больше всего нравится в методах, которые я использую, так это то, что они не мешают. Они не кричащие. Когда я смотрю на готовую коробку, я не зацикливаюсь на безумно сложном угловом соединении и наборе ужасно изогнутых ножек. Я вижу красивую коробку. Вот о чем это все. Сделайте что-нибудь, что вызовет эту реакцию: Вау. Это красиво. Все остальное неважно.

Важность непрерывной зернистости

При изготовлении коробки я обращаю внимание на многие вещи, но особенно на зернистость, которая плавно оборачивается вокруг всех четырех углов коробки. Это небольшая деталь, но она может быть разницей между действительно хорошей коробкой и той, которая красиво поет. Это менее важно для коробок, которые имеют ласточкины хвосты, шпунты и шиповые соединения по углам. Это абсолютно необходимо на стусле. Когда зерно беспрерывно качается вокруг сустава, прекрасная, гармоничная космическая музыка звучит и согревает вашу душу. Если зерно останавливается на одной стороне и встречается с непревзойденным зерном на другой стороне соединения, эффект дискордантен.

Сделать две доски из одной для идеального зерна

Вопрос в том, как создать коробку с зерном, которое непрерывно обтекает все четыре угла в непрерывном цикле. Ответ — перепиливание. Начните с толстой доски, толщиной не менее 5/4. Разрежьте его посередине на ленточной пиле. Недавно распиленные поверхности двух новых досок становятся внешней стороной коробки. То, что было внешними сторонами оригинальной доски, стало внутренним. Раскройте доску, как книгу, но с переплетом по короткому краю. Скрепите доски с одного конца. Видите, как зерно перетекает с одной доски на другую? В этом секрет четырехуглового матча. Сделайте косяк, и у вас получится непрерывное зерно. Еще одно соединение будет немного дальше в доске, и там вы тоже получите зернистую спичку.

То же самое касается второй доски. Теперь у нас есть спичка зерна в трех углах. И точно так же, как волокна совпадали на конце, где две доски впервые встретились, они совпадут и на другом конце после того, как вы обрежете стороны (если вы обрежете их правильно). Это четвертый угол. Теперь у вас есть зерно, непрерывно движущееся вокруг всех четырех суставов.

Конечно, это еще не все, но со всем этим можно справиться. Вот как я это делаю. Начиная с толстой доски, я соединяю одну сторону и один край. Затем я настроил свою ленточнопильную пилу, чтобы резать примерно на 1/8 дюйма толще, чем окончательная толщина сторон коробки, и перепилил новую доску. Я зачищаю выпиленную поверхность оригинальной доски рубанком, беря очень легкую стружку, пока не исчезнут все следы от пилы. Это может показаться немного хлопотным, но чем меньше материала вы удалите с ленточных пиломатериалов, тем лучше будет совпадение волокон в углах. Затем вырезал вторую доску. Я соединяю ленточнопиленную поверхность первого нового спила доски, затем подношу их к строгальному станку и обтачиваю на 1/32 дюйма относительно их окончательной толщины.

Этот дополнительный кусок материала позволяет мне выровнять обе поверхности, чтобы удалить машинные следы.

1. Установите упор ленточной пилы, чтобы отрезать доску немного толще, чем окончательная толщина стороны.	2. Убедитесь, что поверхность упора параллельна лезвию.
3. Соединение одной стороны доски.	4. Соединение одной кромки.
5. Перепилить первую новую доску.	6. Повторно соедините первоначальную поверхность плоскостью домкрата № 5.
7. Отрегулируйте стороны вверх и вниз, пока волокна не выровняются вдоль двух досок.	8. Обрезать лишнюю ширину с выступа одной доски.

На этом этапе соответствие волокон в углах, где встречаются две разные доски, будет близким, но не идеальным. Вот как я его набираю. Положите доски лицевой стороной вверх так, чтобы они упирались друг в друга впритык. Перемещайте одну доску вверх и вниз, пока ее волокна не выровняются с другой. Одна доска окажется ниже другой. Обрежьте нижнюю часть этой доски так, чтобы нижние края обеих частей совпали. Затем вырежьте обе части до окончательной ширины, поместив нижние края напротив направляющей планки. После того, как кусочки будут скошены, зерно должно идеально обернуться вокруг коробки.

Отрежьте боковые стороны по длине, затем подрежьте их под углом

Перед тем, как отрезать боковые стороны по длине, я вырезал шпунт сверху и снизу. Затем пришло время митр. Каким бы простым соединением ни была одна митра, его правильное выполнение может привести в бешенство. Вырезав их вручную и обработав дюжиной различных способов, я остановился на методе, который дает идеальные результаты, и я использую его для всех коробок, кроме самых маленьких (для них я использую ручные инструменты). Я распилил их в два приема на настольной пиле с салазками, которые делают поперечные и косые пропилы.

Салазки для поперечных и косых распилов

Kenney использует одни салазки как для квадратных, так и для скошенных поперечных распилов. Ключ представляет собой единую направляющую, которую можно использовать в любом слоте углового упора. У него есть правая пила; те, у кого пилы с левым наклоном, должны перевернуть бока салазок.

Последовательность резки

Начните с обрезки сторон по длине с помощью стопорного блока, чтобы убедиться, что параллельные части имеют одинаковую длину. Каждая из двух досок даст одну длинную и одну короткую сторону. Важно резать каждую доску, начиная с одного и того же конца, чтобы убедиться, что волокна вокруг коробки остаются одинаковыми.

То, что я собираюсь объяснить, может показаться сложным, но посмотрите на рисунок «Последовательность резки»; это показывает, что я делаю. Установите стопорный блок для длинной стороны и приложите согласованный конец одной доски к упору. Отрежьте первую длинную часть, а затем установите другой упор, чтобы отрезать короткую сторону этой доски (оставьте первый упор на месте). Используйте тот же упор, чтобы отрезать короткую сторону следующей доски, поместив соответствующий конец волокна против упора. Наконец, удалите упор для коротких сторон и отрежьте последний длинный кусок.

Чтобы обрезать скосы, наклоните лезвие на 45°, поместите салазки в противоположный паз скоса и сделайте пропил в ограждении салазок. Установите короткую сторону салазок и двигайте ее вверх, пока верхний угол конца не окажется рядом с пропилом. Зажмите стопорный блок на другом конце. Когда вы сделаете разрез, лезвие срежет митру, но не укоротит сторону, что сохранит соответствие волокон. Сделав первый разрез, поверните край за конец и обрежьте второй угол. Повторите для второй короткой стороны, а затем таким же образом согните длинные стороны, перемещая стопорный блок по мере необходимости.

Теперь стороны коробки скошены под углом 45°, и все компоненты готовы к склеиванию.

Любая внутренняя поверхность должна быть отшлифована или отшлифована, прежде чем двигаться дальше.

1. Прикрепив стопорный блок к салазкам для поперечной резки, отрежьте боковые стороны коробки по длине.	2. Выровняв верхний угол стороны с краем упора салазок, отрежьте скосы на настольной пиле.

Размер клея делает клей более прочным

Приклеивание торцевых стеблей на такую ​​коробку может вызвать некоторые интересные проблемы, например, как предотвратить впитывание торцевым волокном клея и нехватку соединения, или как точно продолжайте давить на все четыре угла, сохраняя при этом стыки квадратными.

Чтобы избежать голодания клея, нанесите на все стыки клей, используя маленькую кисточку, и дайте ему высохнуть перед сборкой. Клейкая проклейка представляет собой смесь из равных частей желтого клея и воды, которая насыщает и закупоривает торцевые волокна.

Дайте ему высохнуть в течение двух часов, прежде чем склеивать коробку. Теперь клей полной прочности не будет впитываться в торцевые волокна, и в результате соединение будет прочным.

Лучший способ зажать стусло, сохраняя его прямоугольность, — это малярный скотч. Разложите все четыре стороны, скосами вверх и соприкасаясь, так чтобы верхняя и нижняя части были в пределах досягаемости. Наклейте ленту на одну сторону стыка с достаточным выступом для сопрягаемой детали. Поместите сопрягаемую деталь вертикально, сожмите скошенные точки вместе, затем положите деталь горизонтально. Теперь, когда стык закроется, лента будет растягиваться, удерживая стык в натянутом состоянии, пока клей сохнет.

1. Смешайте клей, используя равные части желтого клея и воды.	2. Нанесите шпаклевку на скошенные стыки.
3. Удерживая два скошенных конца вместе, заклейте первое соединение скотчем. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
