Оптимальный вариант выбора пилорамы
Для производства пиломатериалов человек создал пилорамы. Одним из распространенных типов является шинная пилорама. В данной пилораме рабочим органом является цепная шина с надетой на нее цепью. Учитывая, что при изготовлении такой рамы не требуются фрезерованные или другие сложные в изготовлении детали, то ее можно сделать самому.
Назначение
Шинная цепная пилорама, как и любая другая, предназначается для продольной распиловки бревен с целью получения пиломатериалов. Шинной эта рама называется потому, что в ее конструкции используется пильная шина. Шина, по аналогии с цепной пилой, устанавливается в комплекте с пильной цепью.
Основными преимуществами шинной пилорамы являются ее простота в изготовлении и универсальность. Многие производители в качестве рабочего органа и его привода используют обычную бензопилу. Вот и универсальность: сначала бензопилой заготовили и раскряжевали деревья, а затем, установив пилу в раму, распилили их на необходимый пиломатериал.
Продольная распиловка бревна таким механизмом может производиться с высокой точностью прямо на месте заготовки бревен, в лесу.
Типы шинных пилорам
Простота конструкции пильной шины позволяет использовать ее с любым приводом. Поэтому шинные пилорамы разделяются по виду двигателя:
- бензиновые, с четырехтактным двигателем внутреннего сгорания;
- электрические, с трехфазным асинхронным электродвигателем большой мощности.
Установка в качестве силового агрегата электродвигателя имеет смысл в том случае, если предполагается использование пилорамы как стационарного устройства. Из-за того, что пилорама используется, как правило, на открытом воздухе, то предпочтительной будет комплектация ее асинхронным двигателем.
Пилорама шинная электрическая подразумевает значительное потребление электроэнергии, поэтому устанавливать необходимо двигатель мощностью не менее 3кВт. Естественно, для питания столь мощной машины нужен кабель с большим сечением проводов.
При продольной распиловке бревен с использованием электрической шинной пилорамы следует учитывать, что в этом механизме рабочий орган подвижный и может передвигаться на расстояние до 6 м. Обеспечение нормальной работы механизма в таких условиях требует, чтобы кабель был не только мощным, но и хорошо изолированным. В то же время он должен быть гибким и подвижным.
Бензиновый двигатель, устанавливаемый на шинную пилораму, избавляет оператора от забот с кабелем, тем самым повышая мобильность пилорамы. Но и у бензинового двигателя есть недостатки. Например, если на машину устанавливается обычный бензиновый двигатель, то для его запуска необходим аккумулятор. Если же устанавливается привод от бензопилы, то нужно быть готовым к запуску двигателя обычным шнуровым стартером.
Особенности конструкции
Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать.
На этом пути вас могут подстерегать определенные негативные моменты:
Схема подключения электромотора пилорамы.
- Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
- Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
- При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.
Первоначально шинные пилорамы изготавливались на основе бензопилы.
Это вызывало ряд серьезных неудобств.
Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.
Читать также: Перфоратор работает но не долбит
Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения.
Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.
Изготовление пилорамы своими руками
Перед началом работ по созданию пилорамы нужно определиться с типом подачи. Можно сделать так, что подвижным будет сам материал (бревно), а можно – рабочий орган. При выборе типа с подачей материала необходимо учесть, что площадка для размещения механизма должна быть вдвое больше, чем при подаче каретки. Помимо этого нужно предусмотреть высокую точность расположения полозьев, по которым будет двигаться бревно, их постоянную очистку от опилок.
Для изготовления самодельной шинной пилорамы с подачей каретки необходимы следующие материалы и инструменты.
- Чертеж конструкции.
- Металлический уголок размером 50х50 для подстаночного пути (длину смотри в тексте ниже).
- Труба прямоугольная металлическая 60х60 для создания каретки.
- Труба круглая металлическая для закрепления силового агрегата.
- Лист металла 1 м2, толщиной 3-4 мм.
- 4 металлических колеса с осями.
- Запчасти от пилы (шина, цепь, ведущая звездочка).
- Электродвигатель.
- Сварочный аппарат с электродами.
- Электродрель и набор сверл.
- «Болгарка».
- Разметочный инструмент (линейка, мел или маркер).
Длина уголка для подстаночного пути определяется по следующей схеме: длина будущей заготовки (бревна) + расстояние от крайней опоры (колеса) до края шины, умноженное на 2, + 10 см запаса. Размеры труб определяются размером каретки, который зависит от типа применяемой шины.
Этапы сборки распиловочного механизма
В первую очередь необходимо из квадратных труб сварить конструкцию, которая внешне похожа на ящик, у которого нет стенок, дна и крышки. Одна (нижняя) короткая сторона будущей каретки должна быть длиннее верхней на 10-15 см в во все стороны. На выступающие части труб закрепляются колеса.
На следующем этапе с одной стороны устанавливаются круглые трубы, по которым площадка двигателя будет перемещаться «вверх-вниз».
Это необходимо для регулировки размера будущего пиломатериала.
Затем изготавливается сама площадка для двигателя: на листе железа размечаются отверстия для крепления электродвигателя. Затем к площадке приваривается еще одна плоскость, на которой закрепляется непосредственно шина от бензопилы. К этой же площадке прикрепляется ось, на которой закреплена ведущая звездочка цепи. Крепление шины нужно сделать таким образом, чтобы сохранить возможность регулировки натяжения цепи. Плохо натянутая цепь может порваться при пилении, а сильно натянутая приведет к излишней нагрузке на ось ведущей звездочки, перегреву шины, что приведет к ее деформации и выходу из строя.
Следующий этап подразумевает установку шкива на ось ведущей звездочки и соединение этого шкива и шкива электродвигателя приводным ремнем.
Заключительным действием будет размещение питающего кабеля на площадке и электрическое присоединение двигателя к сети.
Так как шинная пилорама снабжается электродвигателем большой мощности, то необходимо особое внимание уделить защите работающего от возможного поражения электротоком.
Все места подключений должны быть закрыты крышками с уплотнителем, кабель должен иметь не менее 2-х слоев изоляции, и располагаться так, чтобы исключить его попадание в зону работы пилы.
Установка конструкции на основу
Основа пилорамы, или подстаночный путь, собирается по принципу лестницы: две основные направляющие из уголка укладываются на какое-либо основание и соединяются между собой поперечными соединителями. При монтаже основы необходимо предусмотреть размещение на ее перекладинах винтов, которыми будет зажиматься исходный материал (бревно). Понятно, что без применения таких винтов, закрепить бревно на основе будет невозможно.
Собранная каретка устанавливается на основу, путем холостого проката каретки по всей длине, проверяется легкость, плавность и ровность ее движения. Проверяется работа кабеля без включения двигателя.
После проведения всех проверок пилораму можно включать в работу.
Подготовительный этап
Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:
Схема цепной пилорамы
- Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
- Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
- Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
- Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
- Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
- Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
- Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.
Нюансы рабочего процесса
Для изготовления шинной пилы необходимо учесть:
Чертеж пилорамы с размерами
- При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
- Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
- Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
- Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
- Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.
Перед сборкой дисковой пилы учитывается:
Схема крепления кронштейнов и штанги пилорамы
- Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
- Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
- Двигатель должен быть установлен максимально далеко от места распиливания.
Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью.
Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.
Стационарная конструкция шинной пилорамы
Стационарная установка рамы подразумевает качественную подготовку площадки для работы. Это может быть либо хорошо уплотненная грунтовая площадка, но лучшим вариантом будет установка рамы на ж\б плиту, или забетонированную площадку. Не лишним будет создание несущей решетки под направляющие, по типу ж\д путей.
Здесь действует одно правило: чем ровнее и прочнее будет основание под конструкцией станка, тем точнее и качественнее будет полученный пиломатериал.
Как видно из статьи, создание шинной пилорамы своими руками не такой уж сложный процесс, который к тому же, приведет к значительной экономии средств. К примеру, разница в цене между пиломатериалом и исходным сырьем может достигать двухкратного размера, а иногда больше.

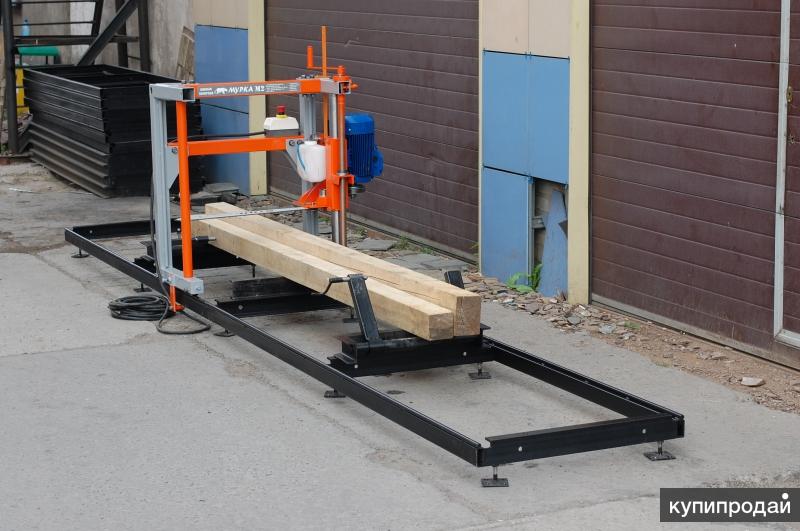

Шинные пилорамы «Мурка»
Теги:
чертежи шинной пилорамы
шинная пилорама мурка
мини пилорама шинная купить
Интересные статьи
Назад Вперёд
Категория:
Интересные статьи
Стоимость шинных пилорам сравнительно невысокая и габариты настолько удобные, что позволяют транспортировать пилораму в любое время на удобное место без особых проблем.
Шинные пилорамы «Мурка» выпускаются в соответствии с ГОСТ, при этом соблюдаются все необходимые требования безопасности и санитарии при их производстве.
Шинные пилорамы «Мурка» предназначаются в основном для того, чтобы лес кругляк распиливать на доски, брус. Эти пилорамы можно с легкостью устанавливать даже на неприспособленной территории, можно прямо на поляне в лесу, там, где вообще отсутствует электропитание. Эти пилорамы оснащены автономным питанием, потребление бензина АИ 92 у пилорам такого типа минимальное, но, несмотря на это диаметр распиливаемых бревен может быть очень большим. Чертежи шинной пилорамы, при желании, можно найти в интернет.
Их конструкция настолько надежна, что дает возможность применять оборудование в любом климатическом поясе не только нашей страны, но и зарубежья. Если у вас ограниченное количество свободного места для оборудования, рекомендуем купить шинную мини пилораму. Она справляется с работой не хуже обычной, а места занимает гораздо меньше.При продаже оборудования вам выдается гарантия на год, позволяющая в течение этого срока получать качественный ремонт и замену необходимых запчастей. Даже после окончания гарантийного срока у вас будет возможность обратиться в любую дилерскую сеть для приобретения нужных запчастей.
