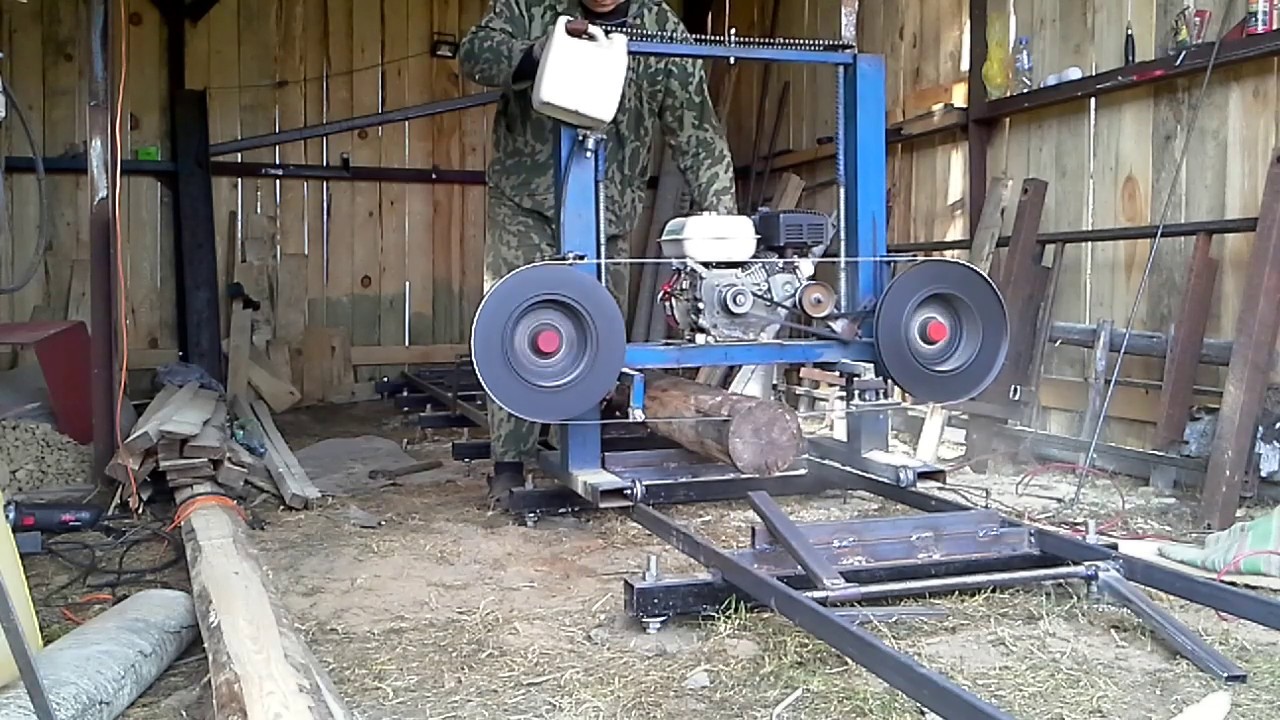

Шинная пилорама Лесопилов является идеальным решением для начинающего и среднего бизнеса. Пилорамы данного типа обладают рядом преимуществ по сравнению с ленточными аналогами. Главной особенностью в производстве пиломатериалов, является отсутствие волнистости по длине пропила и практически гладкой поверхностью, не требующей дальнейшей обработки.
Мощный двигатель в 13 л.с. несмотря на пропил превышающий в два раза ленточные станки, (3 и 6 мм), скорость пиления не уступает последним. Отсутствие привязки к электропитанию делает пилораму незаменимый решением для пиления в местах с отсутствием подачи 380 Вольт. Уловитель цены обеспечивает максимально безопасную работу агрегата. Мы представляем Вам, настоящее промышленное изделие для лесозаготовительных нужд.
Порошковая технология окраски наших изделий делает их устойчивыми к коррозии и механическим воздействиям при эксплуатации в самых различных климатических условиях.
Комментарии
0Оставить комментарий
Интересные статьи партнеров
Когда у отца руки золотые — Самодельный детский снегоход из снегоката и газонокосилки
Износостойкость в промышленности: примеры использования усовершенствованной керамики
Изготовление вдохновляющих панно своими руками [Идея для подарка]
Почему лазер не режет? (Причины и решения)
Поставка и запуск форматно-раскроечного станка WoodTec PS 45 Pro в Казани
Запуск оптоволоконного лазерного станка для резки листового металла и труб XTC-1530HT/1500 Raycus в Можге
Ховерборд с дисковыми пилами — зимняя модификация
Запуск оптоволоконной лазерной установки LF1390/2000 IPG и оптоволоконного аппарата для лазерной сварки GW-2000/IPG в Санкт-Петербурге
11 основных типов станков с ЧПУ [Часть 2]
видео и этапы самостоятельной сборки деревообрабатывающего станка
Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке.
Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

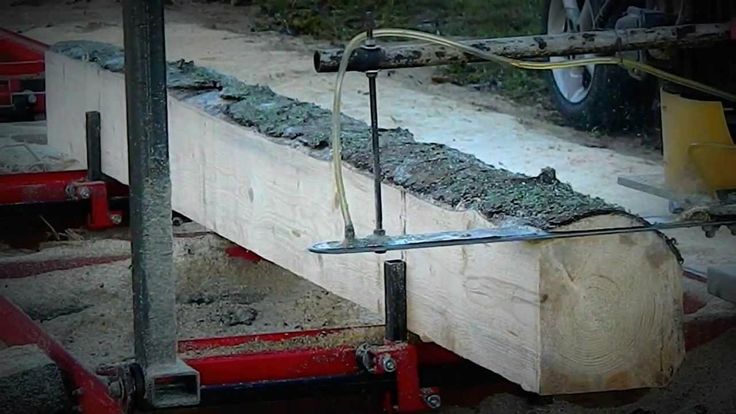

Для чего используется шинная пилорама?
Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.
Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели.
Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму – станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.
Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.
Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок.
На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.
Электрооборудование, свет, освещение
Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.
Содержание:
Предназначение шинной пилорамы
Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности.
В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.
Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.
Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера.
Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.
Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

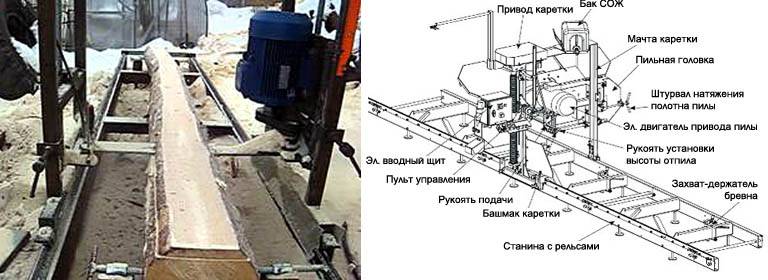

Конструкция шинной пилорамы
Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.
Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.
Конструкции и виды шинных пилорам
На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:
- с передвижением рабочего агрегата относительно обрабатываемой древесины;
- с продольным способом подачи деревянных заготовок.
При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.
При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.
Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.
Как обустроить горизонтальное перемещение?

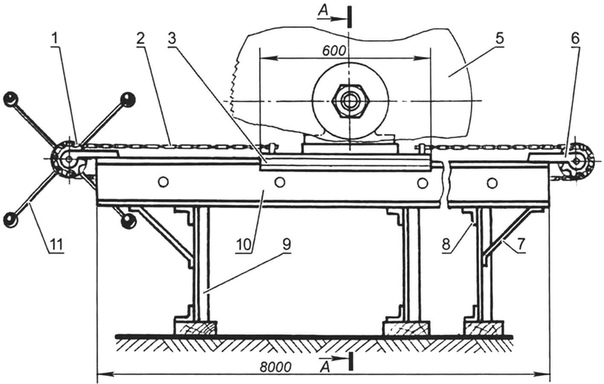

Схема сборки пилорамы.

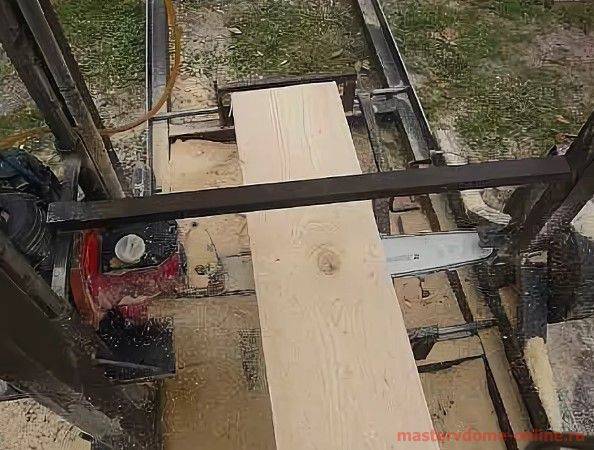

А теперь решим вопрос с перемещением всей пилорамы вдоль бревна.
В отличие от обычных ленточных пилорам, где на режущие элементы подается бревно, шинная пилорама сама должна двигаться вдоль линии предполагаемого разреза. Вертикальные стойки для этого привариваются к металлической основе, в нижней части которой располагаются колеса (или подшипники).

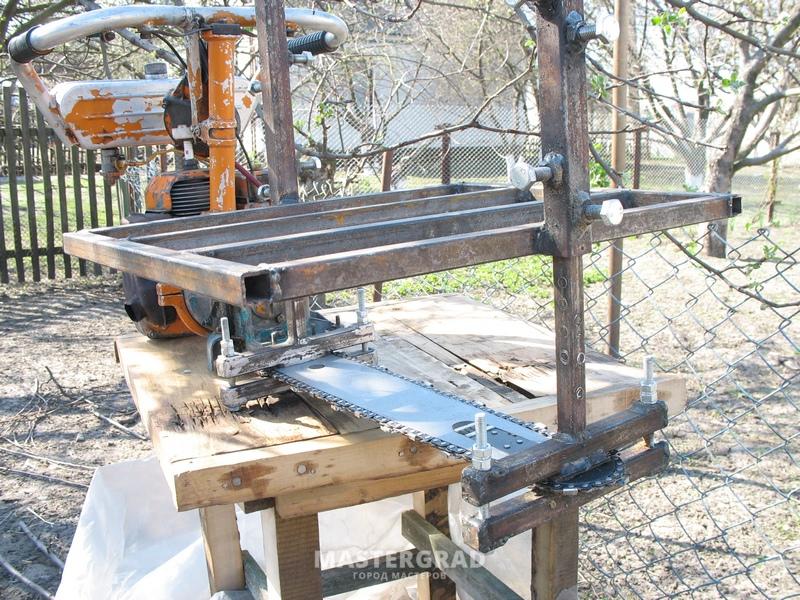

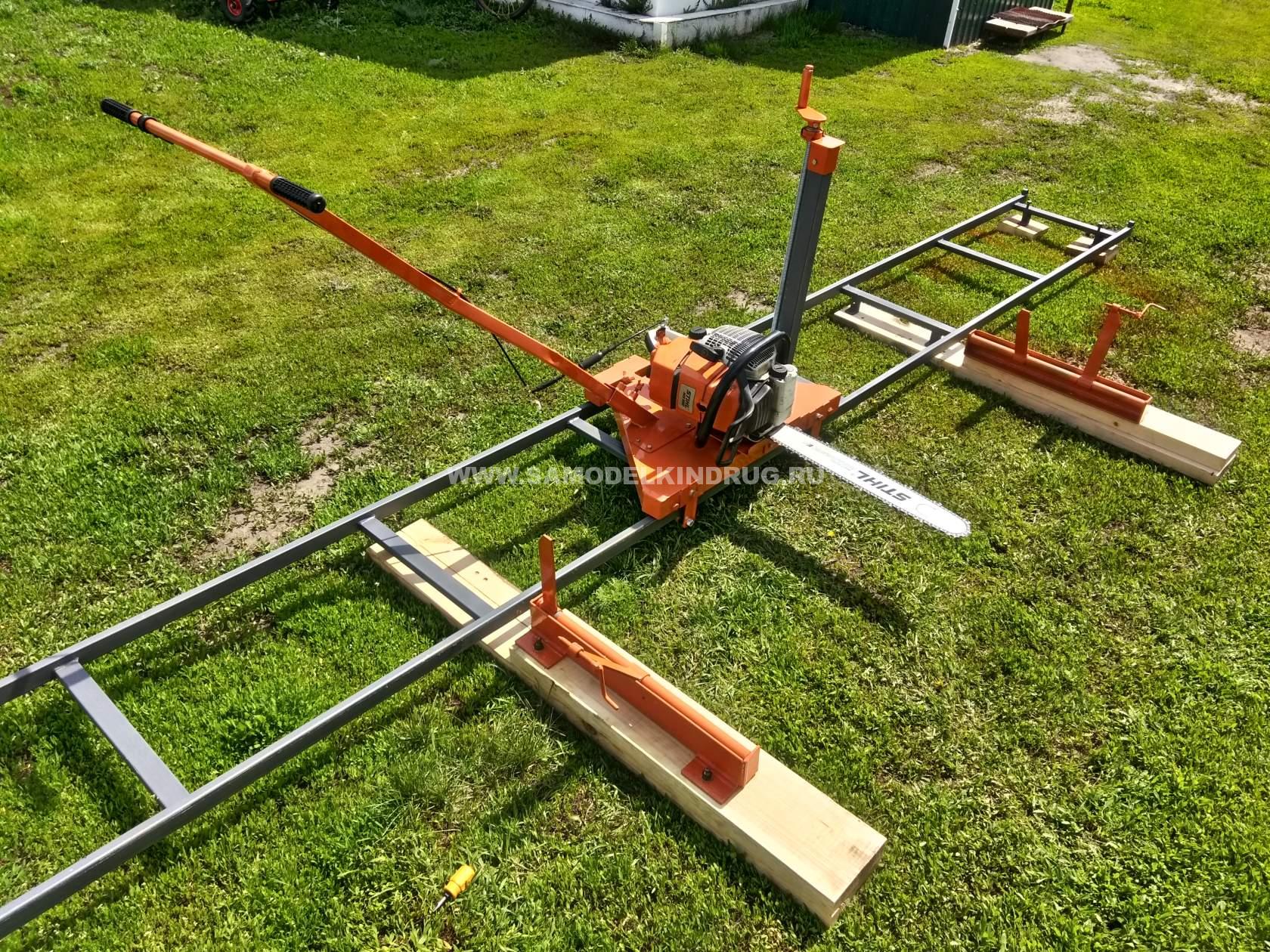

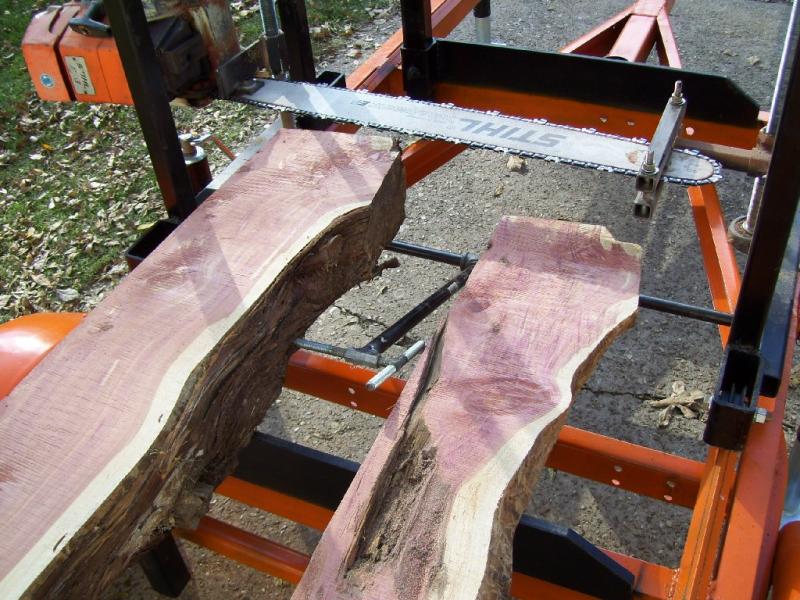

Существуют пилорамы на базе бензопилы, которые двигаются по рельсам на соответствующих колесах. Это идеальный вариант, так как выдумывать ничего не приходится. В реальности найти все элементы для создания такой подвижной основы пилорамы будет сложно. Чаще используются металлические колеса, которые двигаются по направляющим. Для направляющих используются П-образные швеллеры. Колеса в этой конструкции должны иметь возможность регулироваться по высоте (минимум 2 регулируемых колеса). Такая конструкция основы пилорамы позволит добиться расположения всех опорных точек в одной плоскости.
Направляющие швеллеры должны быть сварены между собой в единую конструкцию. Можно сделать и разборную конструкцию направляющих, тогда шинная пилорама легко может быть демонтирована и доставлена на место предполагаемого пиления.

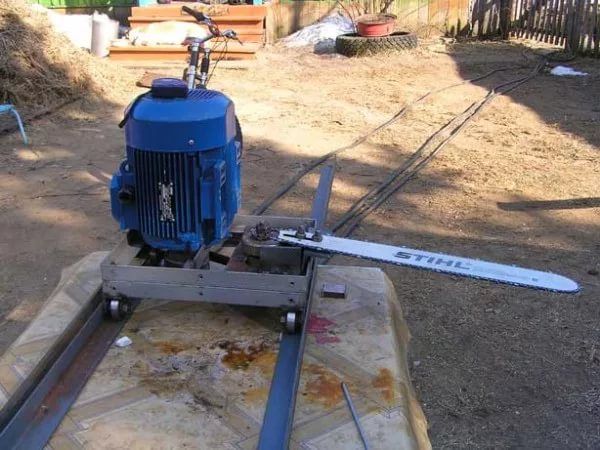

Изготовление пилорамы своими руками
Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов из следующего перечня:
- схематический чертёж пилорамы;
- швеллер или рельса из металла;
- патрубки разного сечения;
- электрический двигатель;
- шина и ведущая звёздочка от бензопилы;
- сварочный агрегат и электроды;
- электроболгарка и дрель;
- молоток, рулетка и мел.
Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления, которые помещаются в отдельном корпусе.

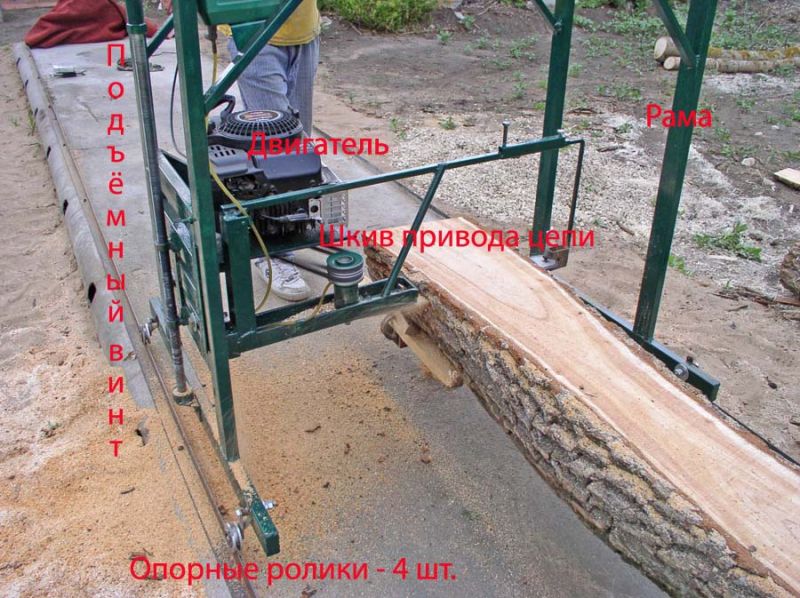

Основные моменты эксплуатации
Шинную пилораму устанавливают в любом помещении или на открытой площадке.
- Помещение должно хорошо вентилироваться и освещаться, поскольку агрегат относится к категории опасных.
- На открытом воздухе электрическое оборудование должно быть защищено от попадания осадков.
- Площадка под оборудование должна быть ровная. Если поверхность неровная, рельсовый путь ставят на анкеры.
- Рельсовый путь и шина должны располагаться горизонтально.
- Пилораму устанавливают на четырех опорных роликах, которые катят ее по направляющим рельсам.
- Толщину выпиливаемой доски регулирует вертикальный винт, который при вращении поднимает или опускает тележку с пильным узлом.
- Во время работы пилорамы бревно закреплено неподвижно вдоль станины.
- Прижимные упоры для поддержки бревна имеют простую и удобную конструкцию: винты прижимают бревно к упорным флажкам.

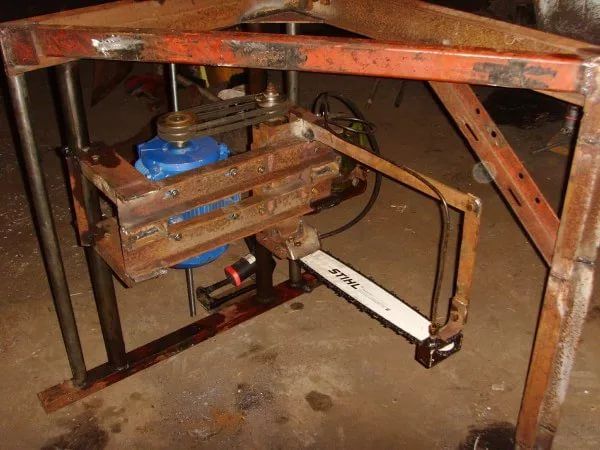

Этапы сборки распиловочного механизма
Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий.
- Первым делом изготавливается каркас прямоугольной формы. По центру основания размещается шина. Учитывая, что на этот элемент будет производиться, высокая нагрузка он надёжно крепится с двух сторон.

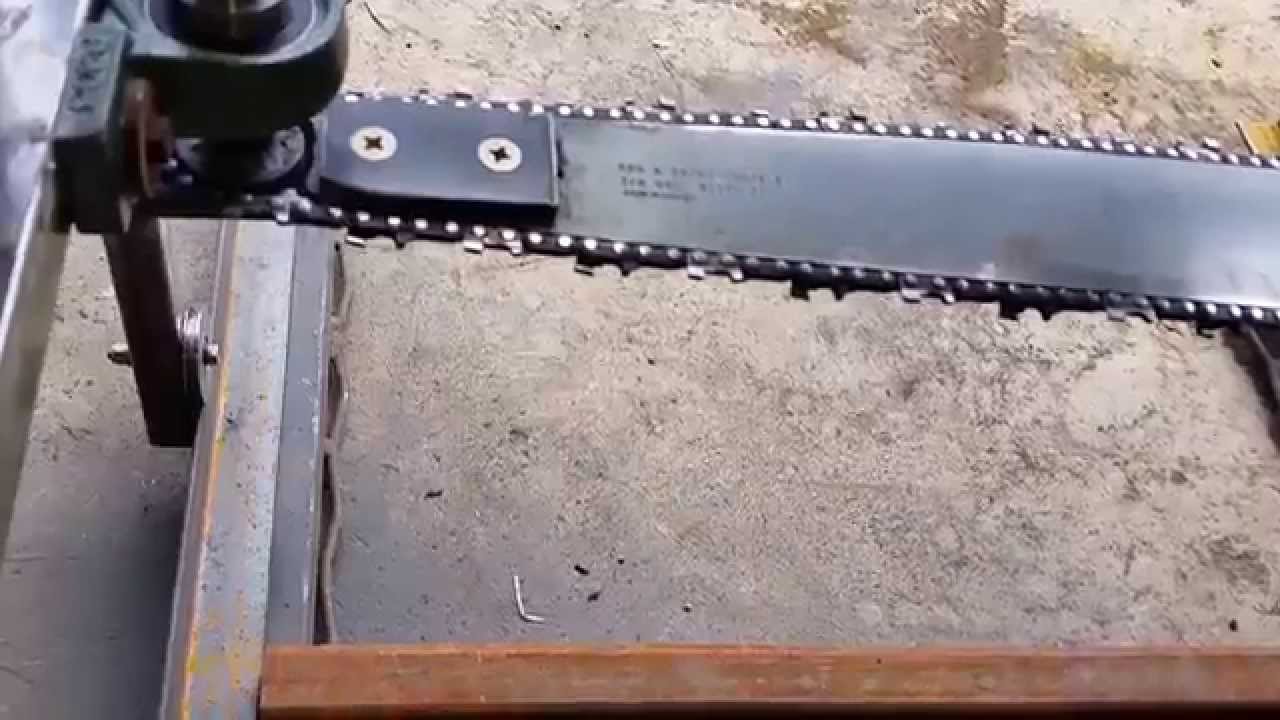

- На ведомой звёздочке в большинстве случаев уже есть отверстие, предназначенное для крепления элемента на стальной оси из высокопрочного сплава. Ось позволяет избежать движения шины в горизонтальном направлении. Для предотвращения смещения по вертикали, максимально плотно к шине на оси с обеих сторон монтируются два подшипника.
- На следующем этапе надевается втулка, которая зажимает подшипники полосе чего ось приваривается к одной стороне каркаса. С противоположной стороны размещается электродвигатель и система контроля натяжения цепи. При этом не нужно ничего придумывать, а можно просто использовать готовые запчасти от бензопилы.
- Ведущий барабан закрепляется на валу электрического мотора и фиксируется посредством продольной шпонки.
- На финишном этапе конструкция центруется и надёжно фиксируется в корпусе.
Учитывая, что на этот элемент будет производиться, высокая нагрузка он надёжно крепится с двух сторон.Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя, который в процессе работы будет сильно вибрировать.
Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

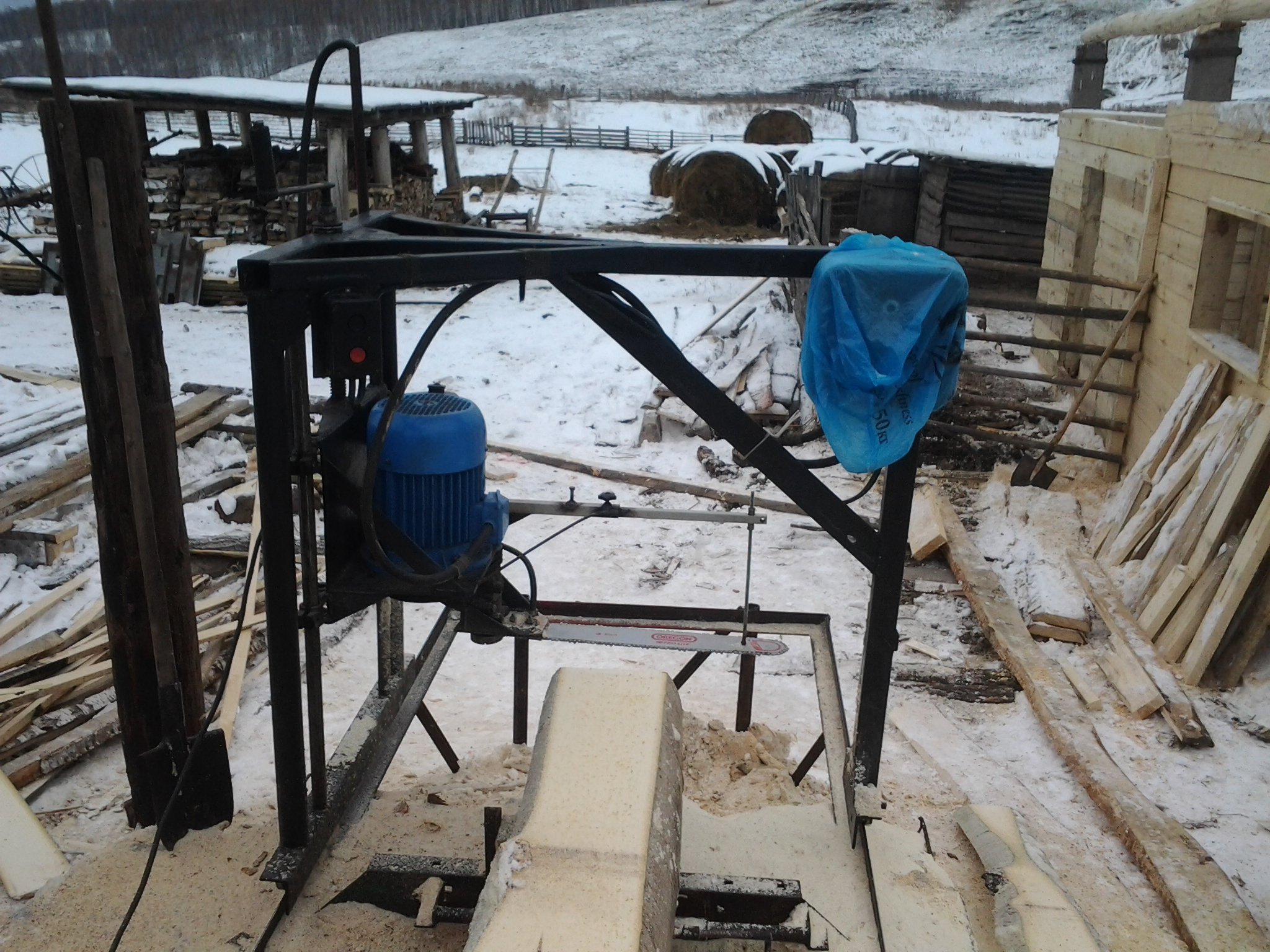

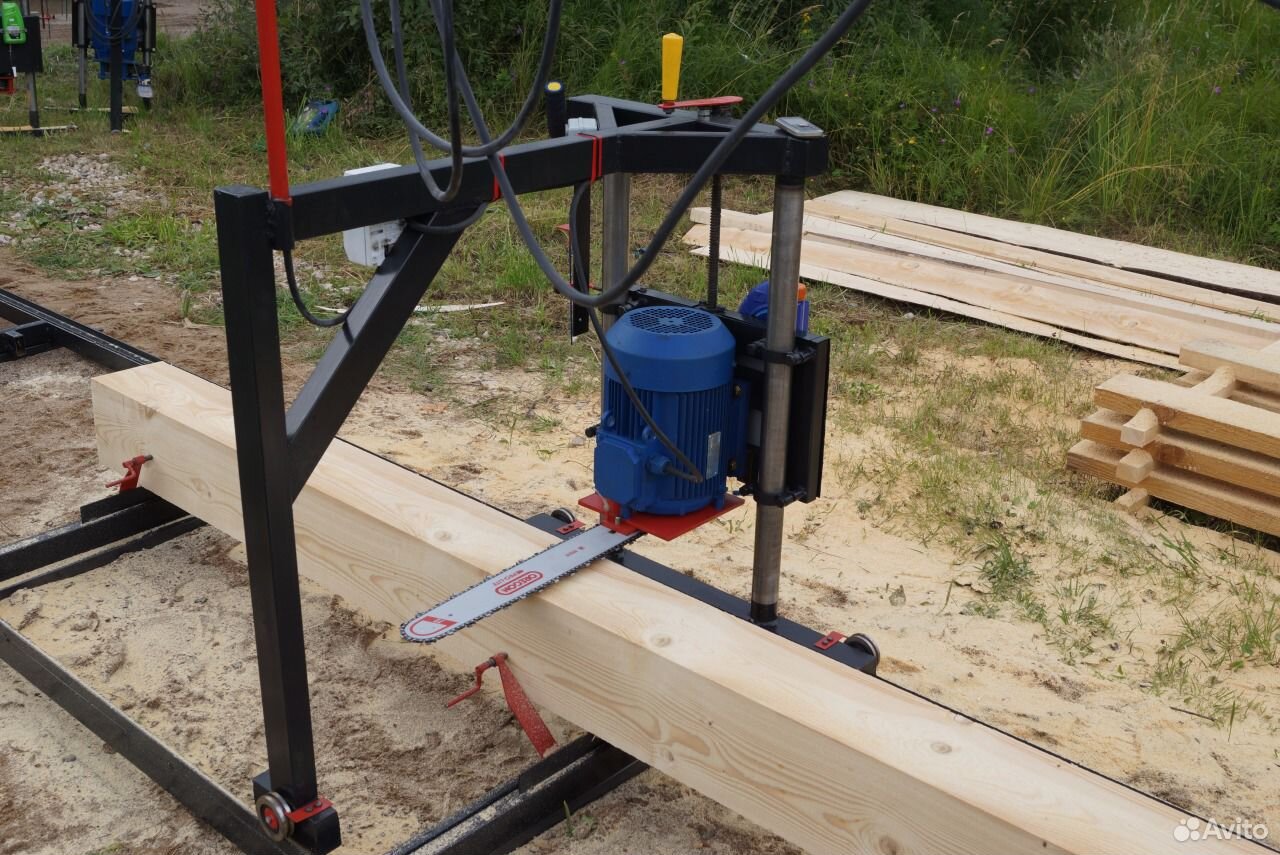

Стационарный агрегат
Для стационарного распиловочного агрегата иногда делают бетонное основание.
Можно установить своими руками сцепление. Это промежуточный механизм передачи от двигателя к ведущей шестеренке. Передача осуществляется ремнями, натянутыми на шкивы двигателя и шестеренки. Ремни прижимаются специальными роликами. Такое устройство делает работу пилорамы более эффективным.
Процесс сборки многоэтапный, но сделать своими руками такой агрегат вполне возможно. Установка шинной пилорамы на загородном участке или на даче принесет немало пользы. Ведь с ее помощью можно изготовить большой ассортимент нужных деревянных изделий, а не бегать в поисках дорогостоящего материала по магазинам. Изделие, созданное своими руками, не потребует больших затрат.
Видео по теме: Самодельная шинная пилорама

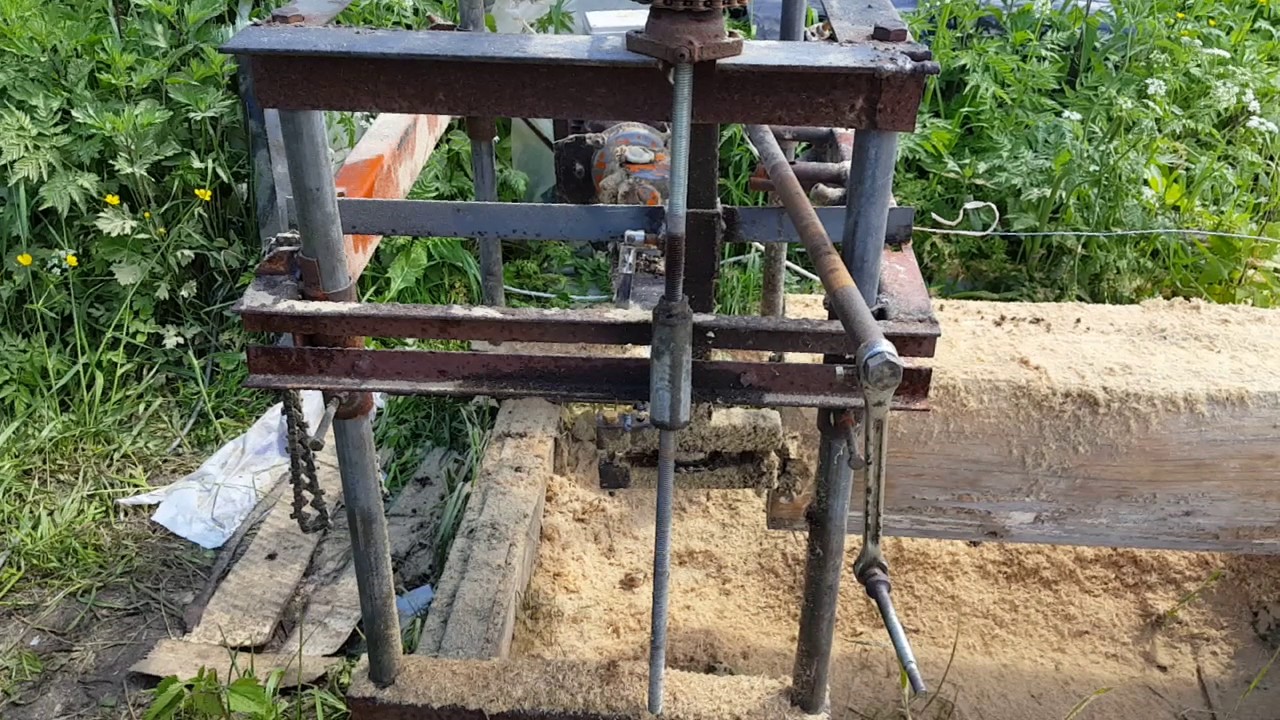

Установка конструкции на основу
После сборки рабочего блока его нужно закрепить на металлическом каркасе, изготовление которого своими руками состоит из несложных действий.
- Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
- По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
- На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.
Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла в необходимом положении по вертикали обеспечивается при помощи болтов.

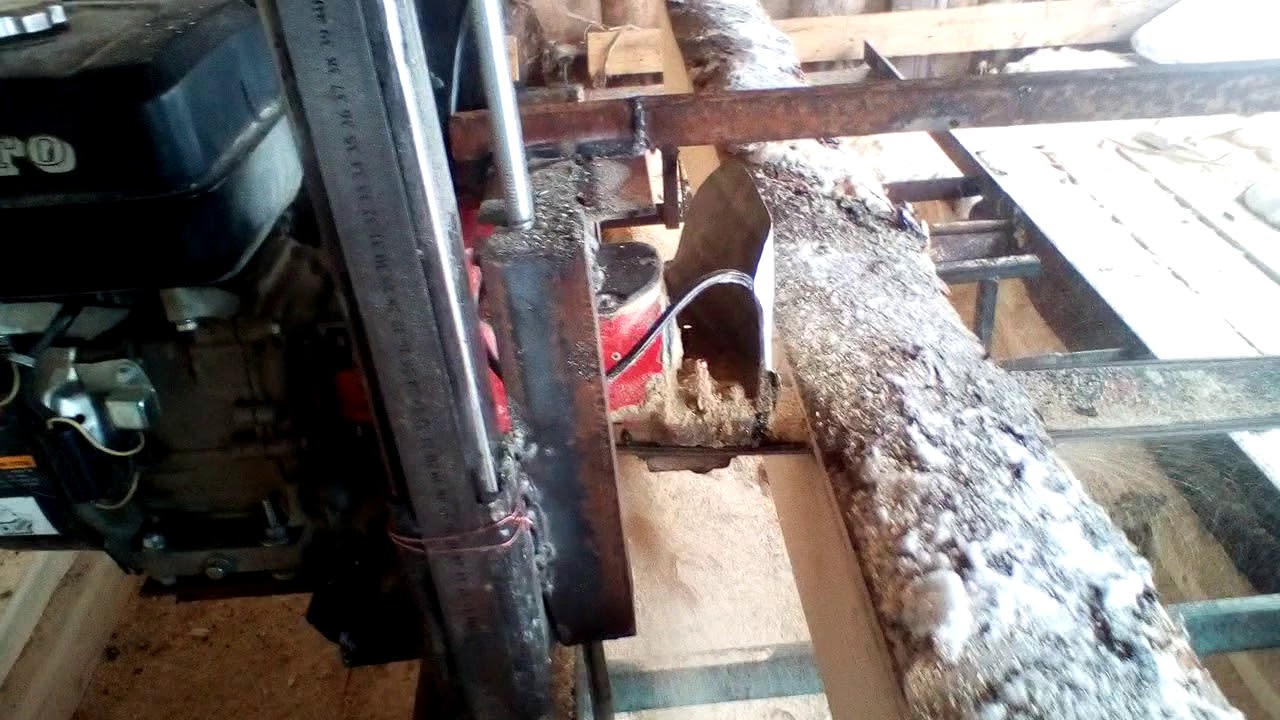

Как регулировать высоту шины?
А сейчас вам предстоит продумать систему, позволяющую регулировать высоту расположения шины бензопилы над уровнем земли.
Самое простое решение будет заключаться в том, чтобы расположить весь режущий станок на вертикальных стойках. Используют для этого две трубы, на которые надеты обрезки труб большего диаметра. Движение должно быть свободным, но без люфта. Внешние (подвижные) трубки имеют отверстия, к которым приварены гайки. Вкручивая болты в эти гайки до упора, вы получите надежную фиксацию высоты. Для удобства на несущих стойках можно сделать насечки на расстоянии в 1 см друг от друга. Так, вы сможете точно определять высоту опускания режущего элемента пилорамы и получать на выходе пиломатериалы необходимых размеров.
