Шинная пилорама, видео, чертежи — как сделать шинную пилораму

Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.

Назначение шинной пилорамы

Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.

Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера. Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.

Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.

Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.

Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.

Типы шинных пилорам

Самостоятельно можно создать два типа шинных станков:

  • с передвижением рабочего агрегата относительно обрабатываемых заготовок
  • с продольным методом подачи бревен.

Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.

Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама. Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

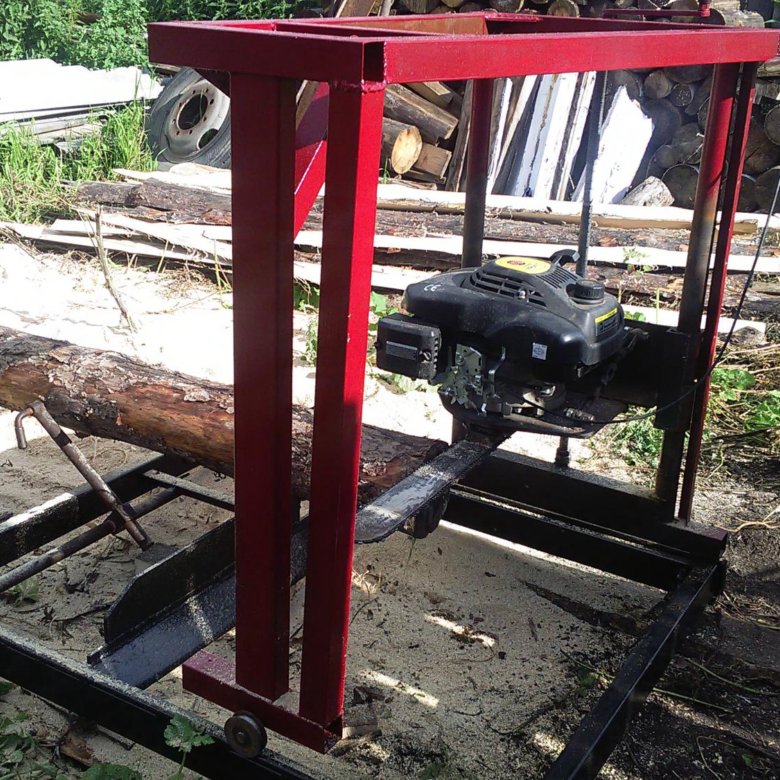

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

  • точный схематический чертеж
  • швеллер или рельса из металла
  • патрубки различного диаметра
  • электрический мотор
  • шина и ведущая звёздочка от бензопилы
  • сварочный аппарат и электроды
  • электрическая болгарка и дрель
  • молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

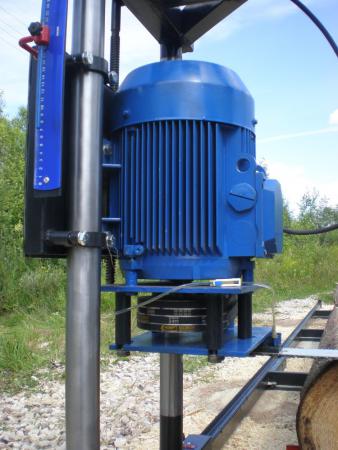

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе. Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

Самодельная шинная пилорама, видео

Мини пилорама шинная в России

  1. Главная
  2. Продажа
  3. Мобильные пилорамы
  4. Мини пилорама шинная

Вы можете очень быстро сравнить цены мини пилорама шинная и подобрать оптимальные варианты из более чем 36923 предложений

Реклама Мобильная ленточная мини-пилорама Астрон-9. 02beta Мобильная бензиновая ленточная пилорама для распиловки древесины. Используется в условиях ограничения электроснабжения. Мини пилорама при весе ~500кг распиливает бревно диаметром 40см за 9.5 минут…. Подробное описание и цена >>> Реклама Ленточная пилорама Тайга Т-2Б Диаметр исходного бревна — 900 мм; диаметр шкивов — 520 мм; длина бревна — 6500 мм; мощность двигателя — 8,7 кВт; производительность 8-10 м?/смена; масса станка — 600 кг; бензиновый двигатель Honda. Подробное описание и цена >>> Реклама Пилорама ленточная Тайга Т-2 Диаметр обрабатываемого бревна — 800 мм; длина обрабатываемого бревна — 6500 мм; мощность двигателя — 7,5 кВт; диаметр пильных колес — 520 мм; масса станка — 550 кг. Подъем/опускание пильной… Подробное описание и цена >>>

Мини-пилорама M8

Состояние: Новый Производитель: Logosol (Швеция)

В наличии

На мобильной пилораме Вы сможете распилить дерево на доски прямо на делянке.

Низкий вес и простота в обращении позволяет вам работать одному без посторонней помощи. Отличный результат сразу…

20.09.2022 Казань (Россия)

Мини-пилорама М5

Состояние: Новый Производитель: Logosol (Швеция)

В наличии

Технические характеристики минипилорамы М5 Вес без пилы. 52 кг Длина стандарт. 5.0 м Ширина 1.0 м Расстояние между столами 1.8 м Диаметр бревна,…

20.09.2022 Казань (Россия)

Мини-450 пилорама дисковая угловая поворотная ПД-2000

Состояние: Новый Производитель:

Россия

Пилорама дисковая поворотная ПД-2000 Мини-450   Пилорама дисковая Мини-450 была  разработана и запущена в серийное производство  в 2013 году.    Это новая модель деревообрабатывающих станков…

14.09.2022 Нижний Новгород (Россия)

189 000

Ленточная пилорама Астрон-9.01mini

Состояние: Новый

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса. Каркас пилорамы изготовлен из толстостенной профильной трубы, что обеспечивает…

20.09.2022 Казань (Россия)

Автокран XCMG XCR70_S

Состояние: Новый Производитель: XCMG (Китай)

В наличии

В наличии в г. БлаговещенскеЦена по запросу.Можно в лизинг. Габаритные размеры (Длина х Ширина х Высота), мм 14354 х 3290 х 3750 Колесная база 4000 мм…

02. 10.2020 Хабаровск (Россия)

Автокран XCMG RT70E

Состояние: Новый Производитель: XCMG (Китай)

В наличии

В наличии в Благовещенске!!!Новый, 2020 г.в.Все документы в наличии.Цена по запросу.Можно в лизинг.Поставляем технику, оборудование, запасные части. Габаритные размеры (Длина х Ширина х…

06.10.2020 Владивосток (Россия)

20 000

Опрокидывающий штабелеразборщик с удалением прокладок HAIST AG-5

Состояние: Б/У Год выпуска: 1992

Разобщитель досок.  Опрокидывающий штабелеразборщик с удалением прокладок HAISTAG-5. 1. Общие размеры Длина 5400 мм, Ширина 3000 мм, Высота 2400 мм. Мощность 3,3/4 кВт Масса 2700 мм…

15.08.2022 Апшеронск (Россия)

Ленточный делитель ЛД-40

Состояние: Новый

Мобильная бензиновая ленточная пилорама для распиловки древесины. Используется в условиях ограничения электроснабжения. Мини пилорама при весе ~500кг распиливает бревно диаметром 40см за 9.5…

20.09.2022 Казань (Россия)

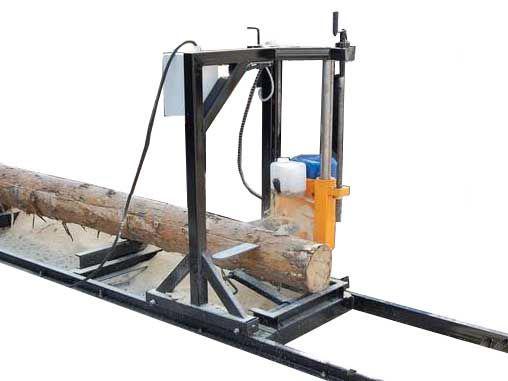

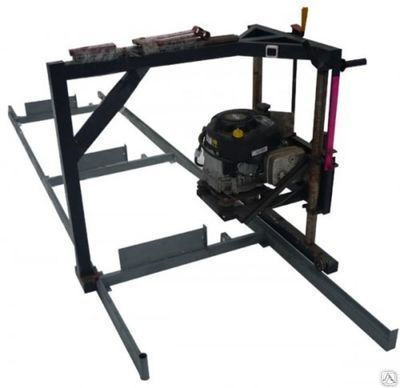

Шинная пилорама Лесопилов (двигатели Сhampion G340VKE, Honda GXV390)

Состояние: Новый Производитель: ЛЕСОПИЛОВ/LESOPILOV (Россия)

В наличии

Шинная пилорама Лесопилов (двигатели Сhampion G340VKE, Honda GXV390)Технические характеристики Максимальный диаметр распиливаемого бревна, см…..60 Максимальная длина распиливаемого бревна, м…..6,5…

10.02.2018 Брянск (Россия)

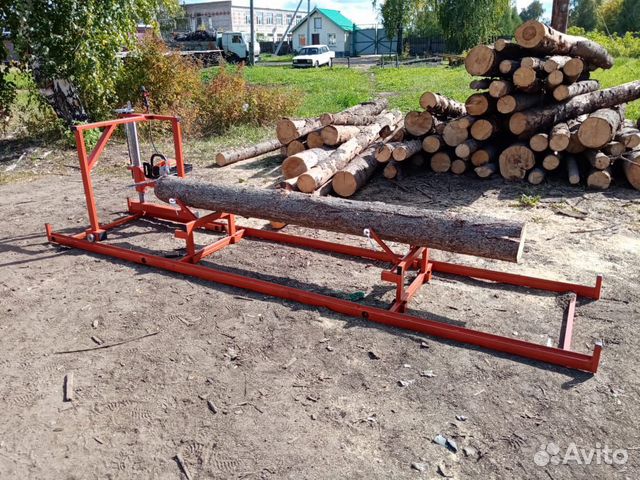

Мобильная пилорама Stihl MS 880 с уникальной шиной 187 см

Состояние: Б/У Год выпуска: 2019

Мобильная пилорама!!!!отдам весь комплект!!!!пила. шина 187 см с цепью.шина 90 смключи штиль.рамка для продольного распила.небольшой пробег-все в отличном состоянии.Использовалась для распила на…

18.03.2021 Москва (Россия)

129 000

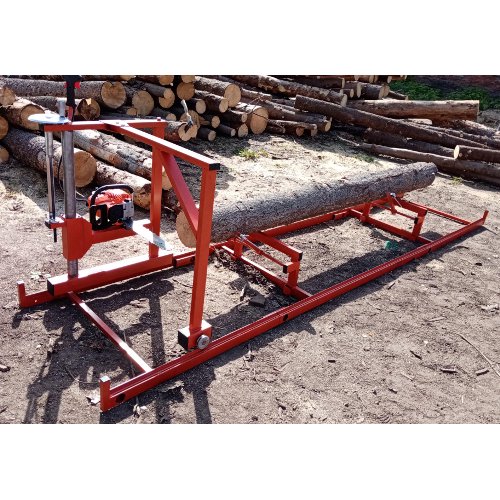

Шинная пилорама

Состояние: Новый

Эта пилорама используется для получения из бревна максимальной толщиной в 600 мм различных пиломатериалов. Режущей частью является цепь или шина, приводящаяся в движение от электродвигателя…

23.08.2022 Старый Оскол (Россия)

МИНИ-350 пилорама дисковая ПД-2000

Состояние: Новый

Мини-350 пилорама дисковая ПД Дисковая углоповоротная пилорама ПД-2000 Мини-350  предназначена для  продольной распиловки древесины любых пород  на доски и брус. Обладает высокой надежность и…

14.09.2022 Нижний Новгород (Россия)

119 000

Ленточная пилорама Астрон 9. 01 мини

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной профильной трубы, что…

19.01.2018 Мытищи (Россия)

124 700

Ленточная пилорама Астрон 9.01 мини, 10.01

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной профильной трубы, что…

19.01.2018 Тверь (Россия)

124 700

Ленточная пилорама Астрон 9. 01 мини, 10.01

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной профильной трубы, что…

19.01.2018 Псков (Россия)

124 700

Ленточная пилорама Астрон 9.01 мини, 10.01

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной профильной трубы, что…

19.01.2018 Санкт-Петербург (Россия)

124 700

Ленточная пилорама Астрон 9. 01 мини, 10.01

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной…

19.01.2018 Великий Новгород (Новгород) (Россия)

124 700

Ленточная пилорама Астрон 9.01 мини, 10.01

Состояние: Новый Производитель: Астрон

В наличии

Ленточная пилорама Астрон-9.01mini предназначена для изготовления пиломатериала-доски, бруса и др. из круглого леса.Каркас пилорамы изготовлен из толстостенной профильной трубы, что…

19.01.2018 Ярославль (Россия)

124 700

Мини завод по переработке шин в крошку ATR 500

Состояние: Новый Производитель: Global Plant (Россия)

Комплекс по переработке шин в резиновую крошку. Перерабатывает  легковые и грузовые автомобильные шины на линии, состоящей из: погрузочной ленты, шредера, роторной дробилки, ножниц и гидравлической…

29.08.2022 Могоча (Россия)

18 050 000

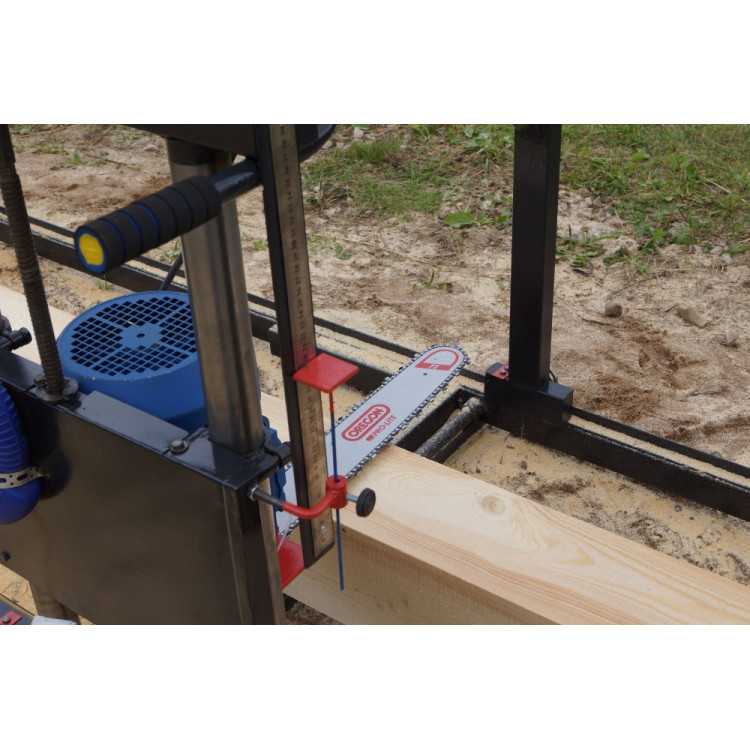

Пилорамы цепные МПЦ электро

Состояние: Новый

В наличии

Пилорама МПЦ – предназначена для продольной распиловки древесины любых пород, в том числе и тонкомера с целью  получения пиломатериалов различного профиля (бруса, доски и т.д.) Данная пилорама…

20.09.2022 Казань (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по мини пилорама шинная почти как на Авито и TIU

Видео мини пилорама шинная

видео и этапы самостоятельной сборки деревообрабатывающего станка

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму – станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

  • с передвижением рабочего агрегата относительно обрабатываемой древесины;
  • с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Изготовление пилорамы своими руками

Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов из следующего перечня:

  • схематический чертёж пилорамы;
  • швеллер или рельса из металла;
  • патрубки разного сечения;
  • электрический двигатель;
  • шина и ведущая звёздочка от бензопилы;
  • сварочный агрегат и электроды;
  • электроболгарка и дрель;
  • молоток, рулетка и мел.

Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления, которые помещаются в отдельном корпусе.

Этапы сборки распиловочного механизма

Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий.

  1. Первым делом изготавливается каркас прямоугольной формы. По центру основания размещается шина. Учитывая, что на этот элемент будет производиться, высокая нагрузка он надёжно крепится с двух сторон.
  2. На ведомой звёздочке в большинстве случаев уже есть отверстие, предназначенное для крепления элемента на стальной оси из высокопрочного сплава. Ось позволяет избежать движения шины в горизонтальном направлении. Для предотвращения смещения по вертикали, максимально плотно к шине на оси с обеих сторон монтируются два подшипника.
  3. На следующем этапе надевается втулка, которая зажимает подшипники полосе чего ось приваривается к одной стороне каркаса. С противоположной стороны размещается электродвигатель и система контроля натяжения цепи. При этом не нужно ничего придумывать, а можно просто использовать готовые запчасти от бензопилы.
  4. Ведущий барабан закрепляется на валу электрического мотора и фиксируется посредством продольной шпонки.
  5. На финишном этапе конструкция центруется и надёжно фиксируется в корпусе.

Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя, который в процессе работы будет сильно вибрировать. Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе, изготовление которого своими руками состоит из несложных действий.

  1. Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
  2. По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
  3. На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла в необходимом положении по вертикали обеспечивается при помощи болтов.

Стационарная конструкция шинной пилорамы

Иногда самодельное распиловочное устройство размещается на бетонном основании. Благодаря этому можно обеспечить постоянную горизонтальность, но при этом значительно замедлиться процесс распиловки брёвен. Чтобы увеличить удобство и эффективность работы пилорамы шинной, своими руками можно дополнительно установить промежуточный передаточный механизм – сцепление.

Для этого потребуется между ведущей шестерёнкой и электрическим мотором смонтировать передачу ременного типа. На шестерёнке и валу электромотора монтируются шкивы, на которые будут натягиваться ремни. Для прижатия ременного изделия используются специальные ролики. Чтобы облегчить работу можно позаимствовать готовую конструкцию из мотоблока.

Ознакомившись с конструкцией и принципом действия шинной пилорамы, каждый желающий сможет собрать такой деревообрабатывающий станок своими руками. Такое распиловочное устройство качественно распускает бревна на доски любой толщины с достаточно высокой точностью. Если человек планирует заняться заготовкой пиломатериала или просто предстоит большое количество строительных работ связанных с деревом, то самостоятельное изготовление распиловочного станка шинного типа позволит сэкономить много времени, сил и денег при обработке, брёвен, досок и других деревянных изделий.
