Щит освещения: конструкция, комплектация + фото

Щит освещения (ЩО) предназначается для приема, а также распределения электрической энергии до 380 Вольт с частотой 50 Гц. Обычно щиты устанавливают в жилых, административных или других типах домов. Благодаря установке таких щитов можно обеспечить защиту от перегрузок и токов короткого замыкания.

ЩО

В этой статье мы рассмотрели особенности и конструкцию щитов освещения. Также вы узнаете, как происходит установка щитов освещения своими руками.

Классификация ЩО

В современные щиты освещения производители устанавливают специальные устройства для защиты от утечки тока, элементы автоматики, контроля и мониторинга. Для монтажа элементов следует использовать DIN-рейки. В качестве материала для корпуса ЩО используют:

  1. Металл.

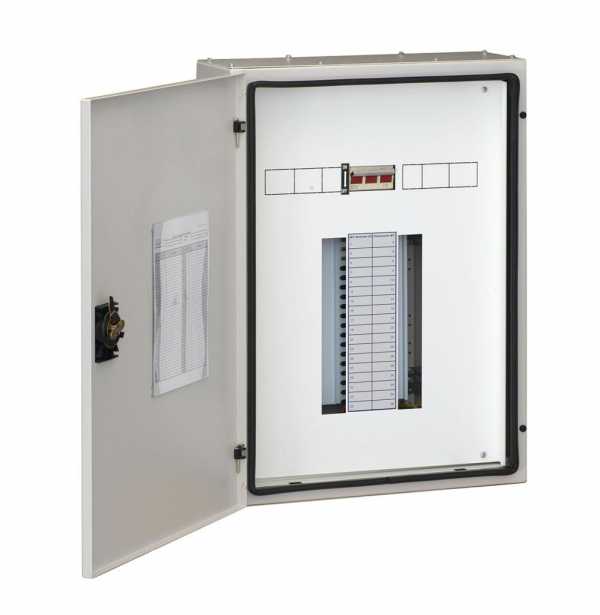

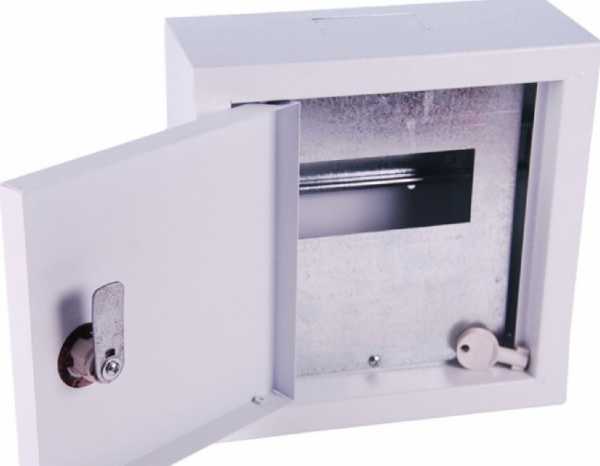

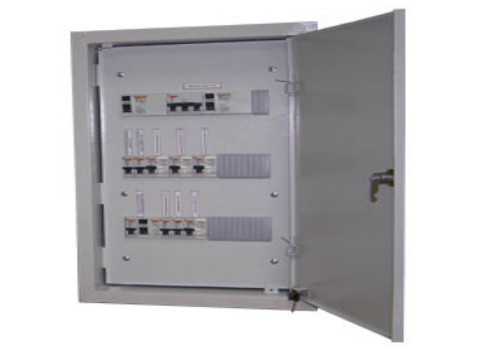

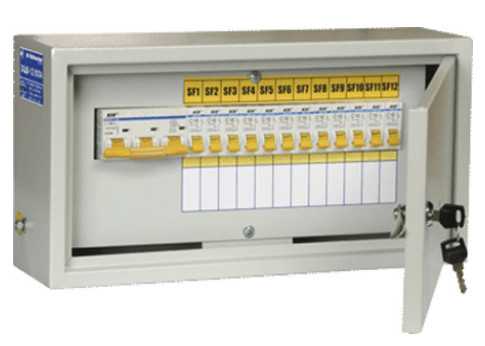

Щит освещения из металла

  1. Негорючий пластик.

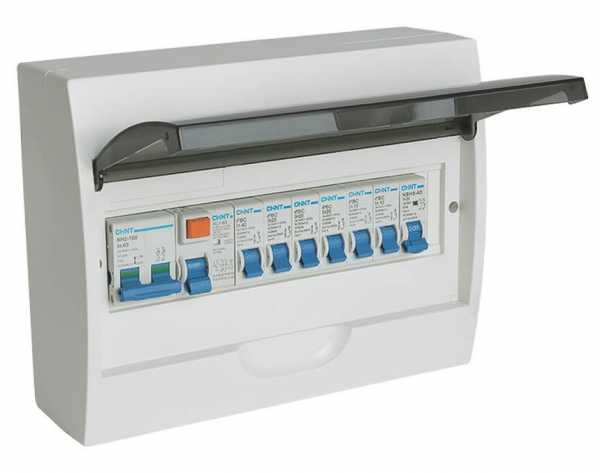

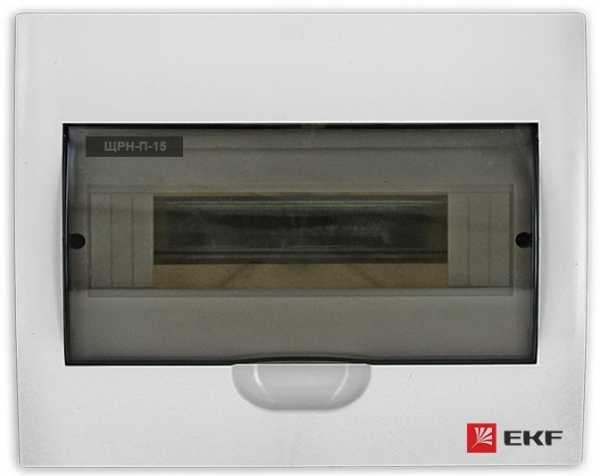

Пластиковый ЩО

Металлические корпуса обычно используют для щитов, которые в дальнейшем будут установлены на улице. Такие щиты будут обладать высокой защитой IP от влияния факторов окружающей среды. Чтобы продлить срок службы металлического щита нужно использовать лакокрасочные покрытия. Благодаря высокой безопасности сейчас такие щиты устанавливают на всех объектах, где присутствует повышенная опасность. Кроме этого, щиты из металла имеют специальное крепление для подключения заземляющего провода.

ЩО из негорючего пластика обладают эстетическим внешним видом и пригодны для монтажа внутри помещений. Пластик таких щитов совершенно не распространяет горение и не требует заземления. В зависимости от типа монтажа такие щиты могут быть:

  • навесными;
  • встроенными.

Навесные конструкции можно будет использовать для производственных цехов или вспомогательных помещений. Встраиваемые щиты освещения имеют привлекательный внешний вид и подойдут для установки в жилых зданиях, где эстетическим вопросам уделяется масса внимания.

Конструкция и комплектация

Если рассмотреть конструкцию более детально, тогда можно понять, что она предусматривает распределительную панель, на которой будут расположены элементы управления коммутационными аппаратами:

  • разнообразные элементы автоматики;
  • автоматические выключатели отходящих линий;
  • автоматические выключатели ввода.

Производители на сегодняшний день выпускают разнообразные габариты ЩО, количество подключаемых линий освещения, а также мощность. Удобство монтажа позволяет обеспечить DIN-рейка.

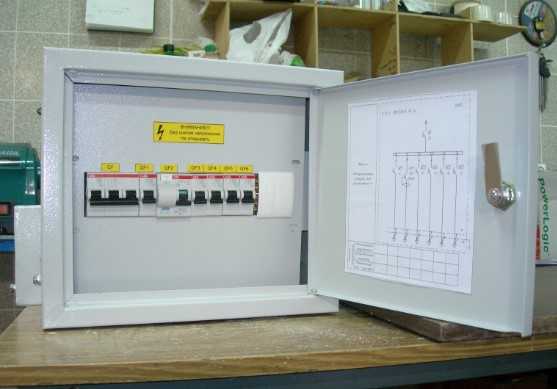

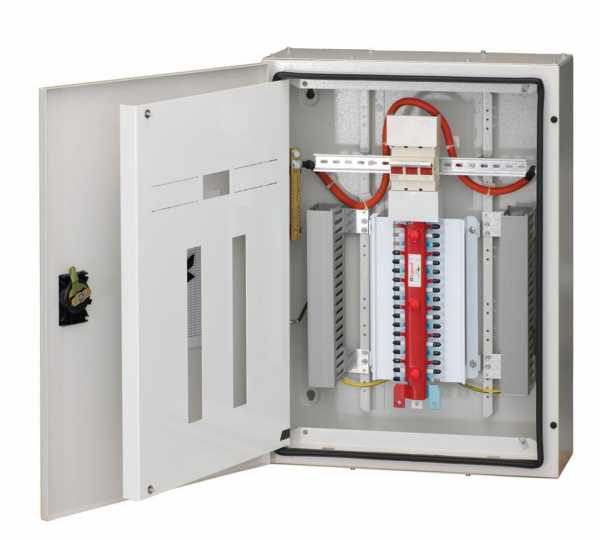

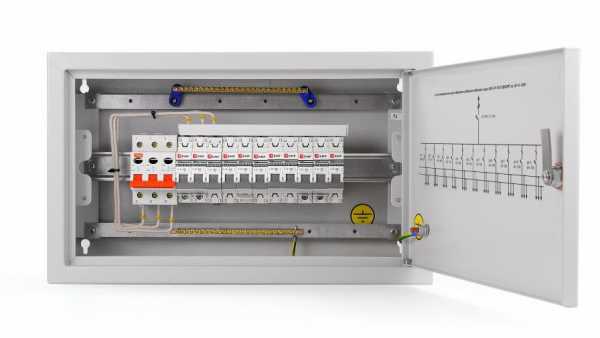

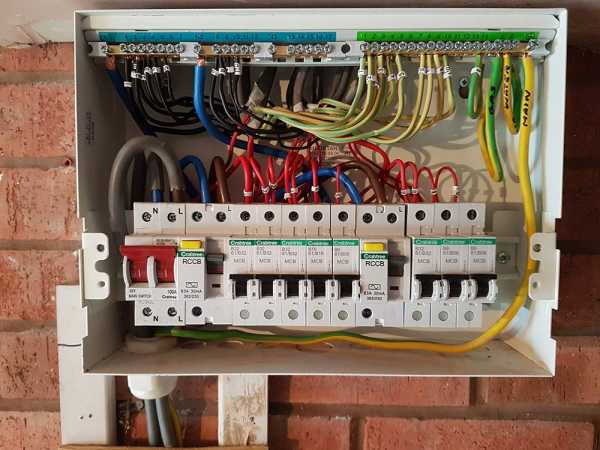

Конструкция щита освещения

Большинство щитов оборудуются специальной дверцей, которая препятствует несанкционированному доступу к коммутационным аппаратам. С помощью дополнительных устройств можно задавать программы, которые включают и выключают освещение по заданному времени. Это способствует экономии электрической энергии и максимальной автоматизации процесса отключения.

Чтобы контролировать изоляцию осветительных сетей и предупреждать возникновение пожаров в последнее время применяют разнообразные устройства контроля утечки изоляции. Специальные устройства своевременно отключают поврежденный электрический участок без нарушения нормально функционирующих участков электрической цепи.

Использование щитов освещения

Щиты освещения могут использоваться не только на предприятиях, но и в быту. Они позволяют немедленно отключать осветительные устройства при возникновении внештатных ситуаций. Для достижения большего эффекта необходимо компактно разместить контакторы и выключатели. Доступ к подобным приборам могут получить все группы лиц. Каждая дверца в щитках имеет удобный замок, который позволит предотвратить несанкционированный доступ.

Щитки питания переносных осветительных приборов

Для питания переносных светильников в помещениях с повышенной опасностью должно использоваться напряжение не более 50 Вольт. Для его преобразования следует использовать понижающие трансформаторы. Для таких трансформаторов производители выпускают специальные щитки, которые содержат в своем составе:

  • понижающий трансформатор, который соответствует необходимому напряжению;
  • автоматический выключатель для защиты обмотки высокого напряжения трансформатора;
  • автоматические выключатели, которые защитят отводящие линии;
  • розетку для подключения переносных светильников.

ЯТП-0.25

Кроме штатной розетки к корпусу могут подключать кабельные линии, ведущие к стационарным светильникам. Напряжение питания светильников не выше 12 вольт может использоваться в следующих случаях:

  1. Тесные помещения.
  2. При неудобном положении работника.
  3. Присутствует постоянный контакт работника с металлическими конструкциями.

Чтобы сэкономить свои средства установить понижающий трансформатор можно и в обычный щиток. Для этого выберите подходящую модель трансформатора и приступайте к установке.

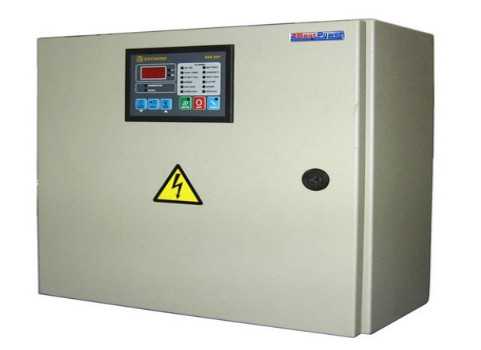

Щиток наружного освещения

От обычного щитка такое устройство отличается только тем, что здесь присутствуют устройства автоматического или ручного включения освещения. Чтобы обеспечить автоматическое управление наружным освещением используют:

  • фотореле;
  • датчики движения;
  • звуковые датчики;
  • годовые реле;
  • реле, которые управляют включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления может потребоваться в следующих случаях:

  • ремонте осветительной сети в дневное время;
  • включения освещения при неисправном реле;
  • включения освещения, когда не соблюдаются условия для срабатывания реле.

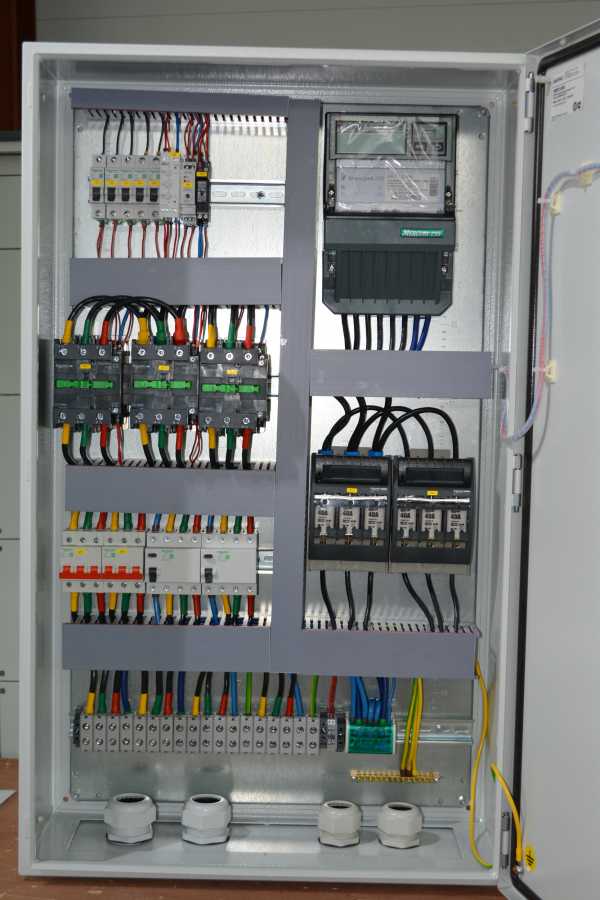

ЩНО-400-6/1000-Д

Чтобы перейти в ручной режим управления освещением используют специальные переключатели. Датчики, которые нужны для управления располагаются в местах удобных для работы. Ручное управление может осуществляться следующими способами:

  1. Одним из положений ключа ручного управления.
  2. Выключателем наружной или внутренней установки.
  3. Кнопочной станцией.

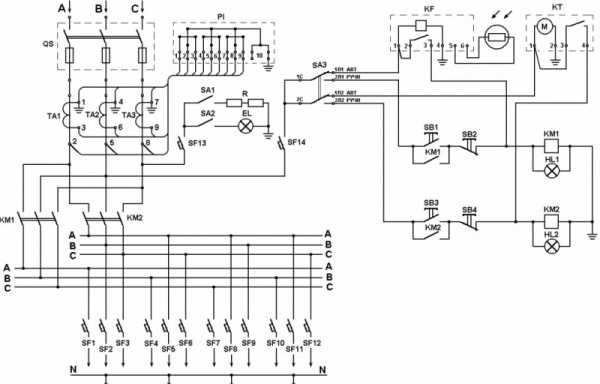

Схема ЩНО

Если нагрузка, которая подключается к щиту превышает максимально допустимую норму, тогда подключение осуществляется через пускатель. В этом случае реле будет управлять включением пускателя, а он свою очередь включит светильники. Такой щит освещения маркируют, как «ЩНО».

Щитки аварийного освещения

Аварийное освещение сейчас является полностью автоматизированной системой. Она имеет независимое питание и тянется от вводного распределительного щитка. Щитки аварийного освещения производители обозначают сокращением «ЩАО» с дальнейшим добавлением порядкового номера. Например, «ЩАО-1» или «ЩАО 2-1». Светильники аварийного освещения должны быть рассредоточены среди светильников обычного освещения. После отключения основного питания через определенное время они включаться автоматически.

В отличии от рабочего освещения аварийное вы не сможете отключить вручную. Оно либо будет включено постоянно, либо включиться после срабатывания автоматики, с помощью магнитного пускателя.

Теперь вы знаете, какую конструкцию имеет щит освещения и где его используют. Надеемся, что эта информация была полезной и интересной.

Читайте также: процесс установки щитка освещения.

vse-elektrichestvo.ru

Щиты освещения (ЩО)

Щит освещения (ЩО) предназначается для приема, а также распределения электрической энергии до 380 Вольт с частотой 50 Гц. Обычно щиты устанавливают в жилых, административных или других типах домов. Благодаря установке таких щитов можно обеспечить защиту от перегрузок и токов короткого замыкания.

ЩО

В этой статье мы рассмотрели особенности и конструкцию щитов освещения. Также вы узнаете, как происходит установка щитов освещения своими руками.

Классификация ЩО

В современные щиты освещения производители устанавливают специальные устройства для защиты от утечки тока, элементы автоматики, контроля и мониторинга. Для монтажа элементов следует использовать DIN-рейки. В качестве материала для корпуса ЩО используют:

  1. Металл.

Щит освещения из металла

  1. Негорючий пластик.

Пластиковый ЩО

Металлические корпуса обычно используют для щитов, которые в дальнейшем будут установлены на улице. Такие щиты будут обладать высокой защитой IP от влияния факторов окружающей среды. Чтобы продлить срок службы металлического щита нужно использовать лакокрасочные покрытия. Благодаря высокой безопасности сейчас такие щиты устанавливают на всех объектах, где присутствует повышенная опасность. Кроме этого, щиты из металла имеют специальное крепление для подключения заземляющего провода.

ЩО из негорючего пластика обладают эстетическим внешним видом и пригодны для монтажа внутри помещений. Пластик таких щитов совершенно не распространяет горение и не требует заземления. В зависимости от типа монтажа такие щиты могут быть:

  • навесными;
  • встроенными.

Навесные конструкции можно будет использовать для производственных цехов или вспомогательных помещений. Встраиваемые щиты освещения имеют привлекательный внешний вид и подойдут для установки в жилых зданиях, где эстетическим вопросам уделяется масса внимания.

Конструкция и комплектация

Если рассмотреть конструкцию более детально, тогда можно понять, что она предусматривает распределительную панель, на которой будут расположены элементы управления коммутационными аппаратами:

  • разнообразные элементы автоматики;
  • автоматические выключатели отходящих линий;
  • автоматические выключатели ввода.

Производители на сегодняшний день выпускают разнообразные габариты ЩО, количество подключаемых линий освещения, а также мощность. Удобство монтажа позволяет обеспечить DIN-рейка.

Конструкция щита освещения

Большинство щитов оборудуются специальной дверцей, которая препятствует несанкционированному доступу к коммутационным аппаратам. С помощью дополнительных устройств можно задавать программы, которые включают и выключают освещение по заданному времени. Это способствует экономии электрической энергии и максимальной автоматизации процесса отключения.

Чтобы контролировать изоляцию осветительных сетей и предупреждать возникновение пожаров в последнее время применяют разнообразные устройства контроля утечки изоляции. Специальные устройства своевременно отключают поврежденный электрический участок без нарушения нормально функционирующих участков электрической цепи.

Использование щитов освещения

Щиты освещения могут использоваться не только на предприятиях, но и в быту. Они позволяют немедленно отключать осветительные устройства при возникновении внештатных ситуаций. Для достижения большего эффекта необходимо компактно разместить контакторы и выключатели. Доступ к подобным приборам могут получить все группы лиц. Каждая дверца в щитках имеет удобный замок, который позволит предотвратить несанкционированный доступ.

Щитки питания переносных осветительных приборов

Для питания переносных светильников в помещениях с повышенной опасностью должно использоваться напряжение не более 50 Вольт. Для его преобразования следует использовать понижающие трансформаторы. Для таких трансформаторов производители выпускают специальные щитки, которые содержат в своем составе:

  • понижающий трансформатор, который соответствует необходимому напряжению;
  • автоматический выключатель для защиты обмотки высокого напряжения трансформатора;
  • автоматические выключатели, которые защитят отводящие линии;
  • розетку для подключения переносных светильников.

ЯТП-0.25

Кроме штатной розетки к корпусу могут подключать кабельные линии, ведущие к стационарным светильникам. Напряжение питания светильников не выше 12 вольт может использоваться в следующих случаях:

  1. Тесные помещения.
  2. При неудобном положении работника.
  3. Присутствует постоянный контакт работника с металлическими конструкциями.

Чтобы сэкономить свои средства установить понижающий трансформатор можно и в обычный щиток. Для этого выберите подходящую модель трансформатора и приступайте к установке.

Щиток наружного освещения

От обычного щитка такое устройство отличается только тем, что здесь присутствуют устройства автоматического или ручного включения освещения. Чтобы обеспечить автоматическое управление наружным освещением используют:

  • фотореле;
  • датчики движения;
  • звуковые датчики;
  • годовые реле;
  • реле, которые управляют включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления может потребоваться в следующих случаях:

  • ремонте осветительной сети в дневное время;
  • включения освещения при неисправном реле;
  • включения освещения, когда не соблюдаются условия для срабатывания реле.

ЩНО-400-6/1000-Д

Чтобы перейти в ручной режим управления освещением используют специальные переключатели. Датчики, которые нужны для управления располагаются в местах удобных для работы. Ручное управление может осуществляться следующими способами:

  1. Одним из положений ключа ручного управления.
  2. Выключателем наружной или внутренней установки.
  3. Кнопочной станцией.

Схема ЩНО

Если нагрузка, которая подключается к щиту превышает максимально допустимую норму, тогда подключение осуществляется через пускатель. В этом случае реле будет управлять включением пускателя, а он свою очередь включит светильники. Такой щит освещения маркируют, как «ЩНО».

Щитки аварийного освещения

Аварийное освещение сейчас является полностью автоматизированной системой. Она имеет независимое питание и тянется от вводного распределительного щитка. Щитки аварийного освещения производители обозначают сокращением «ЩАО» с дальнейшим добавлением порядкового номера. Например, «ЩАО-1» или «ЩАО 2-1». Светильники аварийного освещения должны быть рассредоточены среди светильников обычного освещения. После отключения основного питания через определенное время они включаться автоматически.

В отличии от рабочего освещения аварийное вы не сможете отключить вручную. Оно либо будет включено постоянно, либо включиться после срабатывания автоматики, с помощью магнитного пускателя.

Теперь вы знаете, какую конструкцию имеет щит освещения и где его используют. Надеемся, что эта информация была полезной и интересной.

процесс установки щитка освещения.

dekormyhome.ru

Осветительные щиты: монтаж и особенности эксплуатации

Электрические сети квартир крайне редко подразделяются на силовые и осветительные щиты. Обычно такое оборудование размещается в одном корпусе. Аналогичная ситуация встречается в офисных и небольших промышленных помещениях.

Разделение сетей

Несмотря на это, в некоторых ситуациях требуется разделение силовых и осветительных сетей по нескольким причинам:

  • Необходимость создания аварийного питания.
  • Монтаж приборов, контролирующих освещение.
  • Условия в помещении.
  • Местоположение кабельных трасс.
  • Удобство эксплуатации.

В перечисленных ситуациях устанавливают только щиты для функционирования осветительных приборов и маркируют их аббревиатурой ЩО.

Конструкция щита освещения

К осветительным щитам предъявляются те же требования, что и к распределительным. Подведение питания осуществляется через рубильник или автоматический вводной выключатель, рассчитанный на нагрузку, создаваемую всеми подключенными к щиту приборами. Линия питания щитка при использовании рубильника обязательно защищается автоматическим выключателем, зона защиты которого должна охватывать электропроводку, протянутую до автоматов отходящих линий.

Отходящие линии оснащаются собственными автоматическими выключателями, номинальный ток которых рассчитывается исхода из суммарной подключенной нагрузки. К одному автоматическому выключателю допустимо подключать несколько отходящих кабелей, однако при ремонте проводки или освещения придется отключать все запитанные приборы, в связи с чем не стоит экономить на количестве автоматов.

Осветительная электропроводка, проектируемая в освещении, выполняется трехпроводной. Светильники запитываются от проводника рабочего нуля и фазного проводника. Жила рабочего ноля в кабеле выполнена в синем цвете. Корпуса осветительных приборов заземляются проводником желто-зеленого оттенка, являющегося частью трехжильного защитного кабеля. Запрещается соединение нулевого проводника и корпуса светильника.

В осветительном щите есть две шины, предназначенные для подключения нулевых проводников: N - для рабочих проводников и PE - для защитных проводников. Заземление отражателя не требуется в том случае, если корпус осветительного прибора выполнен из не проводящего ток материала, а отражатель - из металла. Однако кабель в любом случае используется трехжильный, как и при обустройстве розеток без заземляющего контакта.

Щиты питания переносных светильников

Переносные светильники, расположенные в помещениях с высоким уровнем опасности, питаются от напряжения не более 50 В. С этой целью устанавливаются понижающие трансформаторы, преобразующие напряжение.

Специально для таких трансформаторов производятся специальные щитки особой конструкции со следующими комплектующими:

  • Понижающий трансформатор, преобразующий напряжение до нужного.
  • Автоматический выключатель, предназначенный для защиты обмотки от высокого напряжения.
  • Автоматический выключатель для защиты линий на стороне низкого напряжения, отходящих от трансформатора.
  • Розетка для подключения переносных приборов.

К трансформатору подключают не только розетки, но и кабельные линии, ведущие к стационарным осветительным приборам. Светильники, питающиеся от низкого напряжения, чаще всего устанавливаются в помещениях с высоким риском поражения электрическим током.

Светильники, работающие от сетей с напряжением не более 12 В, устанавливаются в следующих случаях:

  • Малогабаритные помещения.
  • Неудобное положение для работы.
  • Постоянный контакт работника с заземленными металлическими конструкциями.

Понижающий трансформатор может устанавливаться в осветительные щиты, используемые для подключения общего освещения.

Щиты наружного освещения

В отличие от обычного осветительного щита, наружный оснащен автоматическим либо ручным устройством включения оповещения. Для управления наружным освещением в автоматическом режиме используют:

  • Фотореле. Реагирует на уровень освещения в подведомственной территории.
  • Датчики звука.
  • Датчики движения. Фиксируют появление в освещенной зоне людей или животных.
  • Годовые или месячные реле, программируемые на включение света в определенное время, изменяющееся в течение месяца или года.
  • Реле, включающее освещение в зависимости от географических координат его установки.

Ручное управление

Переход на ручное управление освещением осуществляется в следующих случаях:

  • Для ремонта сети в дневное время.
  • Для активации освещения при вышедшем из строя реле управления.
  • Включение освещения в ситуациях, когда реле управления не срабатывает по заданным условиям.

На дверце или боковой поверхности осветительного щита размещаются переключатели, благодаря которым осуществляется переход на ручное управление. Выполнить ручное включение можно несколькими способами:

  • Выключателем внутренней либо наружной установки.
  • Переводом ключа ручного управления в одно из положений.
  • Кнопочной станцией управления - промышленным вариантом.

Работа реле управления зависит от датчиков, располагающихся в максимально удобных местах. Нередко под щитами и осветительными опорами размещают фотореле. К схеме кабелями подключаются датчики при помощи клеммников, установленных на DIN-рейке.

Если нагрузка, подключенная к щитку наружного освещения, превышает максимально допустимую, то ее подключение осуществляется через пускатель. В таком случае реле отвечает за включение пускателя, который, в свою очередь, включает светильники.

Щиты аварийного освещения

Аварийное освещение является полностью автономной системой с независимым питанием, которое протягивается от вводного распределительного устройства. Его подключение осуществляется через систему автоматического ввода резерва, питающуюся от двух независимых источников.

Аварийное освещение, в отличие от рабочего, не отключается вручную: после осветительного щита не устанавливаются выключатели. Такое освещение либо постоянно работает, либо включается автоматически при помощи магнитных пускателей или автоматики.

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

  • Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
  • Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения - встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
  • При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
  • Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
  • Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

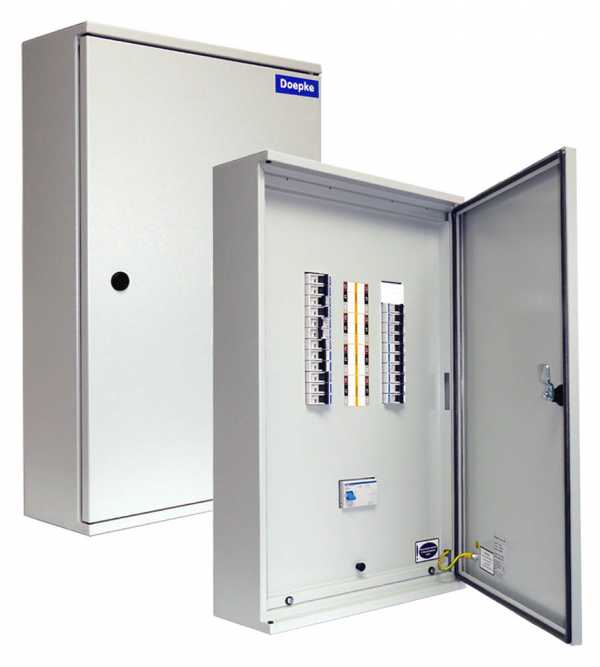

Осветительный щит ОЩВ-12

Щит выполнен из металла, в корпусе которого находится монтажная панель, предназначенная для установки вводного и распределительного оборудования.

Щит ОЩВ обладает высоким уровнем безопасности и надежности и отличительными особенностями:

  • возможностью установки вводного выключателя;
  • стационарной конструкцией с монтажом на стене.

Осветительный щит ЩРО-63А

Щит для приема и передачи электрической энергии в осветительном оборудовании, расположенном в зданиях административного, промышленного и общественного назначения. Также может использоваться для защиты цепей от перегрузок и коротких замыканий. Подключается к трехфазным электрическим сетям и обеспечивает работу четырех- и пятипроводных систем с заземлением.

fb.ru

Электрический щит и разновидности электрощитов

Содержание статьи

Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными они могут быть. Но чаще всего понять, для каких целей служит отдельно взятый щит можно, если знать, что означают буквенные коды на его коробке. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.

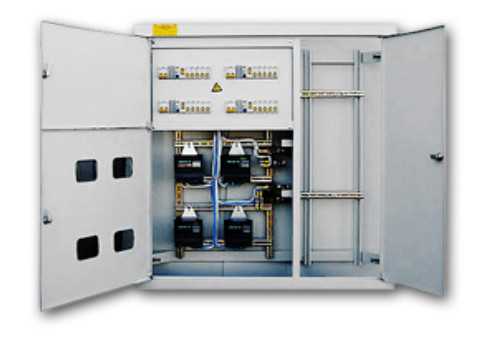

Этажный щиток (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щиток состоит из трех частей (камер):

  • Абонентская камера, в которой находятся защитные предохранители
  • Камера учета, в которой стоят счетчики электроэнергии
  • Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

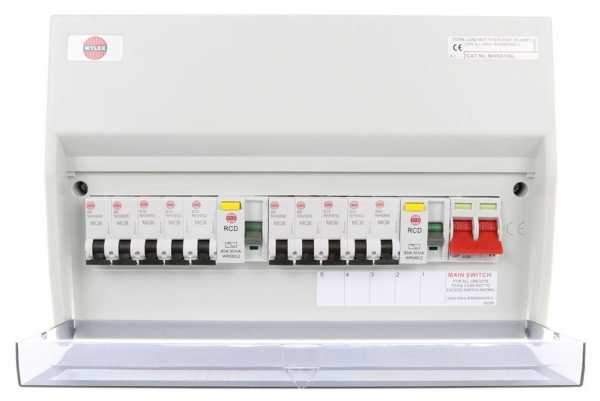

Квартирный щиток (ЩК)

Очень часто квартирные щитки используют как замену этажному аналогу. Назначение у этого щита почти такое же, но пара исключений все же есть.

Во-первых, через квартирный щит можно быстро и без лишних усилий обесточить квартиру. Так же с его помощью можно отключить электричество в какой-либо отдельной комнате (в зависимости от того, какие выключатели стоят в щитке).

Во-вторых, в отличии от этажных, в квартирных щитках гораздо реже устанавливаются счетчики электропитания. Эта мелочь может вызвать некоторые пререкания (а в иногда и серьезные разбирательства) между вами и компанией, обслуживающей ваш дом.

Щит освещения (ЩО)

Как нетрудно понять из названия, этот тип щитков предназначен для контроля осветительных приборов. Такие устройства очень часто используют в нежилых зданиях больших габаритов. В качестве примера можно привести торговые центры, продовольственные гипермаркеты, производственные цеха, офисные центры и т.д. Если сильно упрощать, то щит освещения — это аналог обычного выключателя, и используется он в большинстве случаев для тех же целей. Так же, как и в любом другом типе щитка, в ЩО могут быть установлены предохранители и счетчики питания. Самой распространенной моделью этой категории является утапливаемый щит освещения с выключателем (УОЩВ) — встраиваемая в стену коробочка, которую легко можно замаскировать.

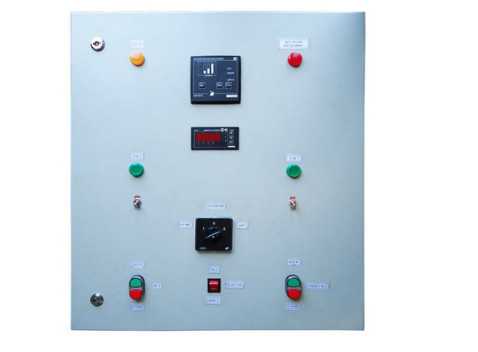

Щит управления (ЩУ)

Данный тип электрощитов чаще всего устанавливается на промышленных предприятиях. В отличии от своих младших собратьев, щит управления имеет сложное устройство и используется в самых различных целях (контроль вентиляционной системы, дистанционное управление электродвигателем). В зависимости от предназначения данный тип щитов не имеет определенного типоразмера. Как правило, это шкафчик внушительных габаритов со множеством переключателей внутри.

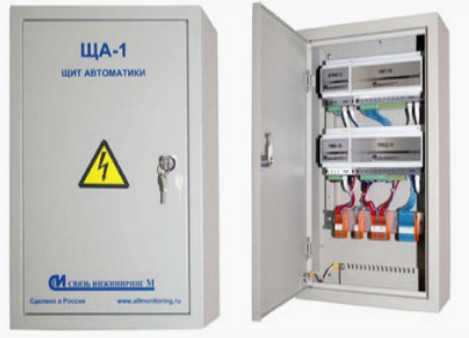

Щит автоматики (ЩА)

Так же, как и щит управления, это устройство отвечает за контроль сложных систем. Но в отличии от него производит контроль автоматически.

Щит автоматики оснащен множеством датчиков и контроллеров, которые отслеживают самые разные показатели. Исходя из этих показателей, устройство само может отключать или включать отдельные системы, или действовать по заранее написанной для него программе.


Прибор используется для множества различных задач. При этом, для разных случаев используются разные модели щитов. Например, ЩА для парового котла не может использоваться для управления вентиляционной системой.

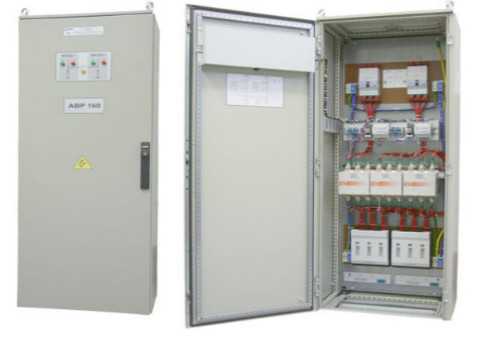

Аварийный (автоматический) ввод резервного питания (АВР)

Электрический щит, который подает электричество в систему при нарушениях работы основного питания. Этот тип щитов является самым распространенным и используется практически в любой электросети. Если в систему прекращает поступать электричество, АВР переключает её на запасной источник питания (другой канал подачи электричества или аварийный генератор, на котором система будет работать до устранения неполадки).

Чаще всего используются два подтипа щитов АВР:

  • Приоритетный, в котором основным может быть только один из каналов питания
  • Бесприоритетный, где основным может быть любой из каналов питания в разные промежутки времени

Вводное распределительное устройство (щит ВРУ)

Так же очень популярный тип электрощитов. Как правило, такое оборудование устанавливают в жилых помещениях или производственных цехах. Щит ВРУ принимает и распределяет электричество по множеству более мелких каналов питания. В обычной многоэтажке этот щит стоит на первом этаже или в подвале и распределяет питание по всем этажным щитам.

Главный распределительный щит (ГРЩ)

Как правило, этот электрощит является самым мощным на объекте, и, как следствие, питает электричеством весь объект. Если рассматривать цепочку электропередачи в любой системе, то получится примерно так:

  1. ГРЩ
  2. ВРУ
  3. ЩА/ЩУ/ЩЭ/ЩО

Видео про Электрические щиты

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Схема и монтаж щита освещения

В электросетях многоквартирных домов достаточно редко можно встретить отдельные щиты для освещения, розеток. Чаще всего агрегаты для коммуникации, защиты световых, силовых линий монтируются в одном корпусе. Основное назначение подобного варианта — для большинства офисных центров, небольших промышленных предприятий. Но иногда просто необходимо разделить силовые и осветительные сети.

Это может быть связано со следующими обстоятельствами:

  • монтажом механизмов управления системами освещения;
  • потребности в аварийном питании осветительных цепей;
  • удобством обслуживания;
  • размещением кабельных каналов;
  • местными условиями.

В подобных ситуациях делают щитки исключительно для обеспечения функционирования приборов освещения. На них делают сокращенные надписи «ЩО» — щиток освещения. Далее через дефис, пробел после сокращенной фразы обозначается номер щитка, присвоенный согласно проекту, например следующие надписи — ЩО-3 или ЩО 4-2.

Конструктивные особенности щита освещения

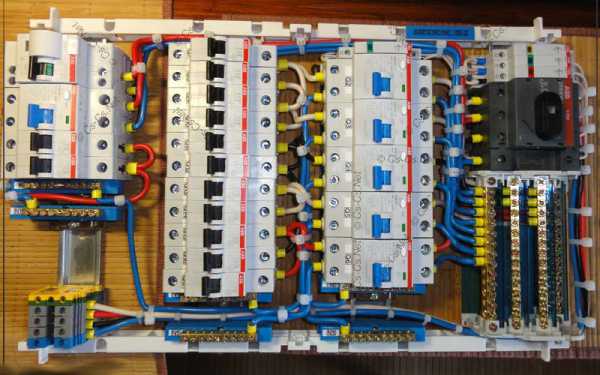

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

Рекомендация! Не стоит экономить денежные средства на автоматах.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Важно! Корпуса осветителей запрещено соединять с «нулем».

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

  • с маркировкой N — для подсоединения рабочих проводников;
  • с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Размещение ЩО

Один из важнейших критериев однолинейной схемы электрического щита освещения — это месторасположение щитка распределения.

К расположению ЩР предъявляются следующие требования:

  • его можно устанавливать на расстоянии от одного метра, но не ближе к газопроводам, водопроводам, канализационным коммуникациям. Вариант возможного затопления помещения, в котором будет размещена щитовая, полностью исключается. Но если все-таки по ряду обстоятельств ЩОВ пришлось монтировать в помещении, которое может быть затоплено, щиток нужно устанавливать выше вероятной границы затопления;
  • правильный подбор распределительного щитка — это тоже очень важный момент. Здесь в первую очередь учитывается вариант монтажа электрического щита освещения. Есть два способа — навесной, встраиваемый. Последний наиболее удобный, так как конструкция не будет занимать свободное пространство, и окажется дополнительно защищена от возможных температурных, механических влияний;
  • если осуществляется самостоятельная установка РЩ, то следующий этап — это выбор материала, из которого сделан РЩ. В данном случае принципиальным становится вопрос месторасположения щитовой;
  • если место для установки электрощита выполнено из сгораемых средств, ЩО обязательно выполняется из негорючих материалов (сталь). При осуществлении установки изделия на основание, выполненное из негорючих материалов, сам щит может быть изготовлен из слабогорючих средств;
  • щитовая наружного освещения по ПУЭ/п.4.1.28 должна монтироваться на расстоянии 20 см в высоту от поверхности грунта, бетонного основания. Важно учитывать возможность снежных заметов. Если такой фактор возможен, то монтаж ЩНО производится на предварительно возведенный фундамент;
  • если НРЩ дополнительно оборудованы счетчиками, измерительными устройствами, импульсным реле, то обязательно обустраивается их подогрев. Исключением являются щитовые с такими приборами, способными нормально функционировать при температуре ниже плюс 5 градусов.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Важно! Перед тем, как самостоятельно устанавливать щит освещения, важно выполнить все необходимые подготовительные работы, правильно подобрать сам щиток распределения.

cdelct.ru

Щиты освещения (ЩО)

Опросный лист

(23 КБ)

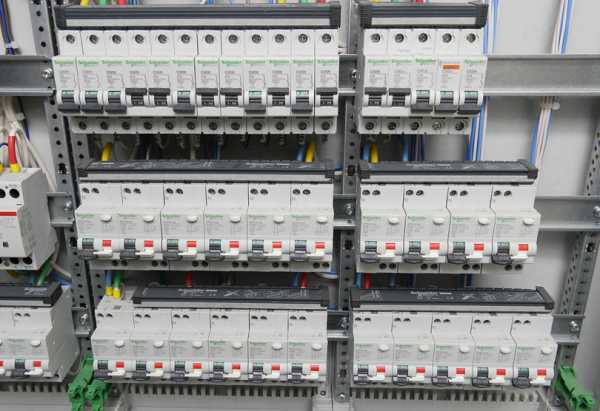

Щит освещения ШО представляет собой, по сути, электротехнический распределительный щит, который предназначен для защиты, присоединения и коммутации электрических цепей освещения, которые соответствующим образом распределены по зонам. Каждая из зон имеет в щите освещения отдельную коммутационную группу.

Для полного отключения щита от электроэнергии на вводе ставится вводной автомат. Учитывая, что управлять щитом освещения могут не только специально обученные люди, он дополнительно оснащается защитными элементами конструкции, которые предотвращают доступ руки к токоведущим линиям. Как правило, все щиты освещения комплектуются специальными элементами, которые содержат информацию о каждой группе оборудования. Для бытовых и административных помещений, как правило, используются щиты улучшенной эстетической привлекательности.

Предназначение ЩО

Щиты освещения предназначаются для приема и распределения электроэнергии переменного тока 50 Гц, 380 В и напряжения 220/380 В в сетях с изолированной и глухо заземленной нейтралью. ЩО надежно защищает отходящие линии от коротких замыканий и перегрузок, а также служит для оперативных отключений и включений.

Щиты освещения, как правило, рассчитаны на токи до 125А. Иногда осветительные сети снабжаются еще и полупроводниковыми преобразователями тока. ЩО подключается к трехфазным электрическим сетям и дает возможность стыковки с пяти- и четырехпроводными питающими сетями.

Классификация ЩО

По виду установки щиты освещения можно разделить на навесные осветительные щиты, для монтажа на колоннах или стенах и встраиваемые в ниши стен осветительные щиты.

Щиты освещения также могут различаться в зависимости от присутствия вводного выключателя, а также количеством выключателей распределения. В щитах ЩО, УОЩВ, ОЩВ – сокращение ЩО означает «Осветительный щиток», В – присутствие  вводного выключателя, У – установка в нишу. Щиты освещения – это по большому счету разновидность силового щита, который управляет освещением.

В линейке ЩО вы можете приобрести следующие модели:

  • 500S, 600S.
  • 500Sv, 600Sv
  • 501S, 601S, 602S
  • 501Sv, 601Sv, 602Sv

Наши надежные щиты освещения  долгое время будут радовать вас высоким качеством сборки и функциональностью, надежно защищая сеть освещения от перегрузок и токов короткого замыкания.

Позвоните нам и мы поможем вам подобрать оптимальный по цене и функциональности щит освещения.

Образцы

Отправить заявку



Сделать заказ по телефону:

+7 (499) 426-36-52

Прайс-листы

specnku.ru

Как выбрать щит освещения ЩО? — Все о гипсокартоне

В результате неправильно выбранного щита возможно длительное обесточивание сети, повышение травматизма людей, а также возникновение повреждений в системе освещения. Необходимо контролировать соответствие номинальных характеристик сети и элементов ЩО, а также правильность монтажа осветительного щита.

Выбор типа монтажа ЩО

Перед тем как купить щит освещения, необходимо определиться с способом его установки. Основными вариантами являются:

Преимуществами ЩОВ является механическая и тепловая защищенность, так как все боковины скрыты от прямого воздействия. ЩОН выступает над плоскостью стенки, поэтому больше подвержен воздействию негативных факторов.

Материал корпуса

Место установки является определяющим для выбора материала ЩО:

  • негорючий, обычно металл;
  • слабогорючий пластик;
  • не поддерживающий горение, например, ABS-пластик.

Металлические щиты имеют пыле и влагозащищенные герметичные модели. ЩОНГ позволяет расположить коммутирующую освещение аппаратуру в агрессивной окружающей среде, так как имеет степень защиты IP 54.

Пластиковые щиты имеют более красивый эстетический вид. Обычно их устанавливают в офисных зданиях. Главной особенностью пластикового корпуса является отсутствие необходимости заземления.

Полезные опции щитов освещения

В случае размещения в ЩО не только коммутирующей аппаратуры, но и релейной защиты, счетчиков требуется поддержание однообразной температуры, для невозможности образования конденсата. Для этих целей щиты освещения комплектуются климат-контролем, который обеспечивает подогрев аппаратуры в холодное время года.

Предустановленные DIN-рейки позволяют  ускорить процесс монтажа. При установке крупногабаритного оборудования в ЩО желательно выбирать щит без установленных DIN-реек, для более удобного самостоятельного их размещения.

Еще больше ускоряет установку, приобретение полностью укомплектованного щита освещения. Важным критерием при такой покупке является соответствие всех установленных элементов требованиям конкретной сети освещения.

Порошковая окраска повышает антикоррозийную стойкость ЩО. При установке щитка на улице либо в помещении с агрессивной средой, эмалированная покраска не способна обеспечить продолжительный срок службы без дополнительного обслуживания.



www.ispovednik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
