Склад опилок и щепы для котлов отопления

Содержание

  1. Какая щепа и опилки лучше для сжигания в котле
  2. Оптимальная влажность щепы-опилок для пиролиза
  3. Щепа и опилки, из каких пород древесины лучше
  4. Организация хранения щепы и опилок
  5. Требования к помещению под склад
  6. Как устроен и зачем нужен ворошитель
  7. Принцип работы шнековой передачи топлива
  8. Требования и обеспечение ППБ на складе щепы и опилок


Чтобы опилки и щепа для котлов отопления, были по-настоящему экономичным видом топлива, необходимо соблюдение нескольких условий, связанных с выбором сырья и безопасной организацией его хранения. Применение простых рекомендаций, существенно увеличит эффективность и КПД отопительного агрегата.

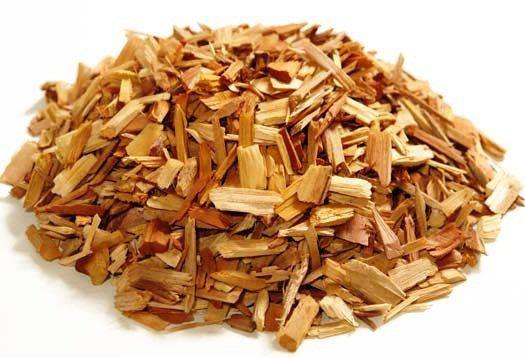

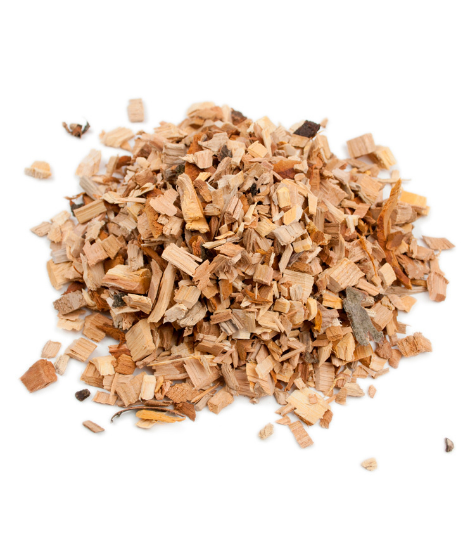

Какая щепа и опилки лучше для сжигания в котле

Производители отопительного оборудования, работающего на щепе и опилках, в технической документации подробно описывают требования, предъявляемые к топливу. Дополнительные сведения описаны в ГОСТ 18320-78. Помимо прочего, в государственных стандартах указано:

  • Размеры опилок, от 1 до 5 мм. Фракция древесной щепы находится в пределах, от 2 до 10 см.
  • Топливо не должно содержать примесей, более 8% коры, 5% гнилостных остатков, 0,5% примесей минеральных отложений. Не допускаются металлические включения.
  • Хранение сырья осуществляется в специализированных бункерах. Максимальное время хранения опилок, не более 7 месяцев.


Кроме ГОСТов, при выборе древесных отходов, обращают внимание на следующие параметры:

  1. Максимально допустимую влажность.
  2. Породу древесины.

Не рекомендуется приобретать влажные опилки низкого качества. Использование дешевого топлива, приводит к низкой теплоотдаче и снижает срок эксплуатации котла.

Оптимальная влажность щепы-опилок для пиролиза

Влажность щепы и опилок, не должна превышать следующих пределов:

  • Опилки 8-10%.
  • Щепа 16-20%.


Данные требования связаны с тем, что в большинстве котлов на отходах древесины, используется процесс газогенерации или пиролиза. Во время сжигания топлива, дополнительную энергию получают от дожига углекислого газа, вырабатываемого во время горения.

Процесс пиролиза возможен, только при достижении следующих требований:

  • Создание и поддержание в топочной камере высокой температуры горения, не менее 600°С.
  • Ограниченный доступ кислорода.
  • Допустимая влажность древесных отходов не более 20%. Если количество влаги больше, вместо углекислого газа, с поверхности топлива испаряется влага, что делает процесс газогенерации невозможным.


Влажная древесина приводит к усиленному скоплению конденсата и смолянистых выделений, на стенках дымоходного канала и топке, что приводит к быстрому выходу отопительного оборудования из строя.

Щепа и опилки, из каких пород древесины лучше

Для котла лучше использовать щепу или опилки из древесины твердых пород. Стоит воздержаться от использования отходов смолянистых деревьев: ели, сосны. Оптимально подойдут опилки и щепа из следующих пород дерева:

  • Дуб
  • Бук
  • Акация
  • Осина


Не рекомендуется топить печь отходами строительных материалов: ОСП, ДСП, ЦСП и МДФ. Во время горения, выделяется большое количество формальдегидов. Дым токсичен для человека.

Всем требованиям, описанным выше, соответствуют опилки и щепа, изготовленные в заводских условиях. Сырье поставляется упакованное в герметичных мешках по 40 кг, или насыпью.

Организация хранения щепы и опилок

Хранение щепы и опилок в котельной, выполняется с учетом действующих правил пожарной безопасности и ГОСТ. Требования предъявляются как к помещению, используемому под склад, так и к системе автоматической подачи топлива.

Соблюдение условий хранения, обеспечивает безопасную эксплуатацию отопительного оборудования и предотвращает потенциально опасные ситуации, приводящие к пожару. Несоблюдение правил ППБ, является причиной отказа на ввод в эксплуатацию котельной.

Требования к помещению под склад

В качестве топливного хранилища, используют закрытое помещение с хорошей вентиляцией, соответствующее следующим требованиям:

  • Свободный доступ погрузочного автотранспорта к загрузочному люку или непосредственно в сам склад.
  • Наличие естественной и принудительной приточно-вытяжной вентиляции.
  • Стены и пол облицованы негорючим материалом.
  • В промышленных хранилищах, устанавливают пожарную сигнализацию. Обязательно наличие щита со средствами индивидуальной защиты и пожаротушения.
  • Все металлические детали шнековой передачи заземляются.
  • Подключение к сети электроэнергии, выполняется через автоматы, расположенные на щитовой вне здания.
  • Обязательно наличие ворошителя.
  • Объем хранилища подбирают так, чтобы вместить щепы и опилок, в количестве, достаточном для обеспечения работы котла в течение 6-7 месяцев.


Загрузка щепы или опилок в помещение склада выполняется погрузочным автотранспортом. В зависимости от выбранной конструкции хранилища, топливо загружают в приемный люк, либо засыпают непосредственно в сам бункер. Подача опилок на котел осуществляется посредством шнековой передачи.

Как устроен и зачем нужен ворошитель

Хотя основной задачей ворошителя является подача (сгребание) щепы и опилок в шнековый транспортер, функции устройства не ограничены исключительно этим. Конструкция механизма служит нескольким целям.

Щепа и опилки, во время хранения сваливаются, образуя комки, способные остановить вращение шнека, что приведет к сбою отопительного оборудования. Ворошитель, механическим способом разрушает любые комки.

Опилки, при хранении сильно нагреваются. На глубине около 5 м от поверхности топливной кучи, температура достигает 73°С. Чтобы избежать возгорания и равномерно распределить выделяемое тепло, опилки и щепу потребуется регулярно переворачивать. В бытовых условиях, сделать это достаточно проблематично, что и приводит к сваливанию и слипанию щепы между собой.

Ворошитель имеет следующую конструкцию:

  • Основу составляет металлический диск, установленный на вал.
  • По всей поверхности диска закреплены лопасти.
  • В движение ворошитель приводят несколько электроприводов.
  • Разрушение комков выполняется во время механического воздействия лопаток на передвигаемый стокерами слой топлива.

Ворошитель устанавливают поперек склада топлива, непосредственно перед транспортным конвейером, после подпорной стенки хранилища. В современных системах автоматической подачи топлива, ворошитель является неотъемлемой частью конструкции. Работу устройства контролирует автоматика котла.

Принцип работы шнековой передачи топлива

Автоматизированная подача древесных отходов из хранилища в котел, выполняется по следующей схеме:

  • Стокеры подают щепу и опилки на вращающийся ворошитель.
  • Проходя через ворошитель, сбившиеся комки разбиваются механическим способом, после чего, сырье подается в шнековый транспортер.
  • Шнековая, винтовая или червячная передача, передает опилки от бункера в смежное помещение, где расположен котел.
  • Непосредственно с котлом соединяется шнек, на краю которого установлен порционный барабан. Топливо подается в топку не непрерывно, как в случае с пеллетами, а частями.
    Барабан имеет полую конструкцию с люком, в который засыпается новая порция топлива. После чего переворачиваясь, высыпает опилки на очередной шнековый транспортер. Барабан препятствует прохождению огня от котла к топливному хранилищу.

Посредством шнековой передачи, заполняют топливный бункер, при условии использования загрузочного приемника. Чтобы равномерно распределить поступающие опилки, используют двойной транспортер. Шнеки расположены под потолком хранилища по диагонали. Погрузчик сгружает топливо в преемник, после чего, опилки и щепа, посредством червячной передачи подаются в основной бункер.

Требования и обеспечение ППБ на складе щепы и опилок

В правилах пожарной безопасности подробно описаны требования, предъявляемые к складским помещениям:

  • Обустройство склада должно быть согласовано с органами государственного надзора.
  • Используются бетонные полы, в качестве альтернативы, разрешается сделать песчаную или гравийную подушку с толщиной 15 см.
  • В хранилище скапливается древесная пыль. Чтобы предотвратить возгорание, проводится влажная уборка, электродвигатели заземляются, устанавливаются пылеуловители.
  • Для каждого складского помещения разрабатывается план пожаротушения и эвакуации.
  • Обязательно наличие первичных средств пожаротушения и индивидуальной защиты.
  • Запрещается одновременное хранение легковоспламеняющихся и горючих предметов, помимо отходов древесины.
  • Все электроприборы должны быть заводского изготовления. Применение двигателей и обогревателей кустарного производства, запрещается.
  • От поверхности топливной кучи до светильников, должно быть не менее 0,5 м.
  • Внутри помещения запрещается установка перегородок.
  • Электродвигатели, используемые для транспортировки щепы, должны иметь как минимум 2 класс огнестойкости.
  • Минимальное расстояние от склада до котла, не менее 1 м. Между хранилищем и топливным агрегатом должна быть стена с высокой степенью огнеустойчивости.
  • Освещение выполняется светильниками с герметичными корпусами. Не допускается оставлять включенным освещение, при отсутствии обслуживающего персонала.
  • Загоревшееся топливо тушат, после извлечения горящего материала из хранилища.
  • Обслуживающий персонал проходит регулярный инструктаж, относительно техники противопожарной безопасности.


Все противопожарные мероприятия согласовываются с органами местного надзора. Для бытовых хранилищ, рекомендуется установить сигнализацию и автоматическую систему пожаротушения. Для промышленных бункеров, данная мера является обязательной.

Цену автономного отопления дома можно узнать здесь. Закажите звонок и наши специалисты перезвонят вам в ближайшее время.

Автономная модульная котельная

ENERGIEBOX на щепе и пеллетах

  • Готовность «под ключ»

    Производятся с учетом индивидуальных требований за 6-8 недель. Отопление уже через несколько часов после доставки на место. Магистрали не нужны, согласований не требуется.

  • Работает на дешевом местном топливе

    Работает автономно и автоматически на древесной щепе и пеллетах, даже нестандартного качества

  • Мощности от 50 до 500 кВт

    Идеально подходят для автономного отопления любых жилых и нежилых объектов: домов, поместий, усадеб, поселков, ферм, гостиниц, стройплощадок, спортзалов, торговых центров, теплиц и т. п.

  • Поставляется в виде 1-3 блоков

    Котельная составляется из 1, 2 или 3 стандартных контейнерных блоков

КАКОЕ ТОПЛИВО ИСПОЛЬЗУЕТСЯ В ENERGIEBOX И ГДЕ ЕГО БРАТЬ?

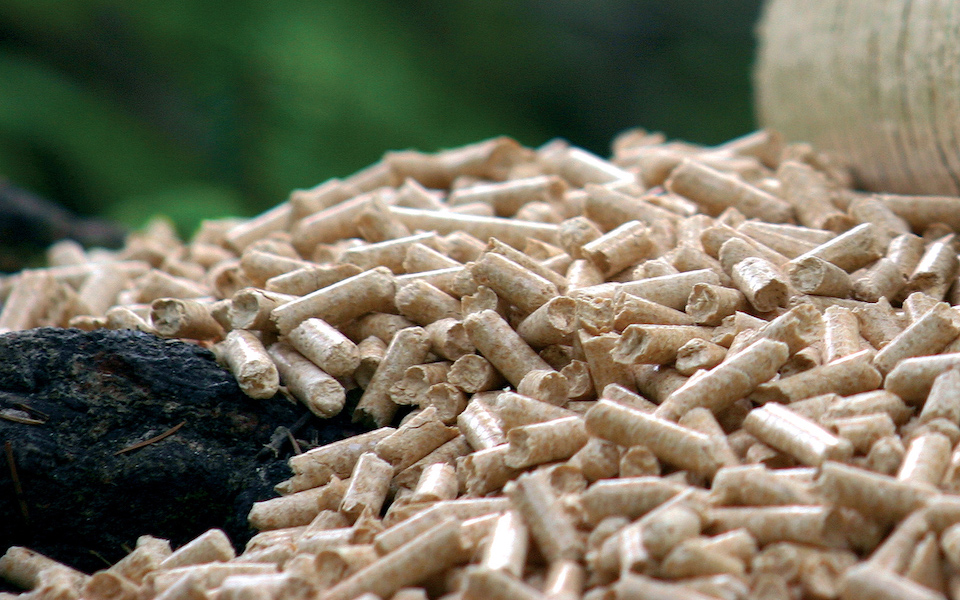

ПЕЛЛЕТЫ

Древесные гранулы (пеллеты) производятся из отходов деревообработки. Россия входит в число мировых лидеров по производству пеллет. Производство не монополизировано. Сотни независимых производителей и торговых компаний конкурируют между собой. Цена на пеллеты стабильна и не растет необосновано. По энергетическому содержанию 2 тонны пеллет эквивалентны 1000 м3 природного газа, 1000 л дизельного топлива или 1510 л сжиженного газа.

ЩЕПА И ПЕЛЛЕТЫ

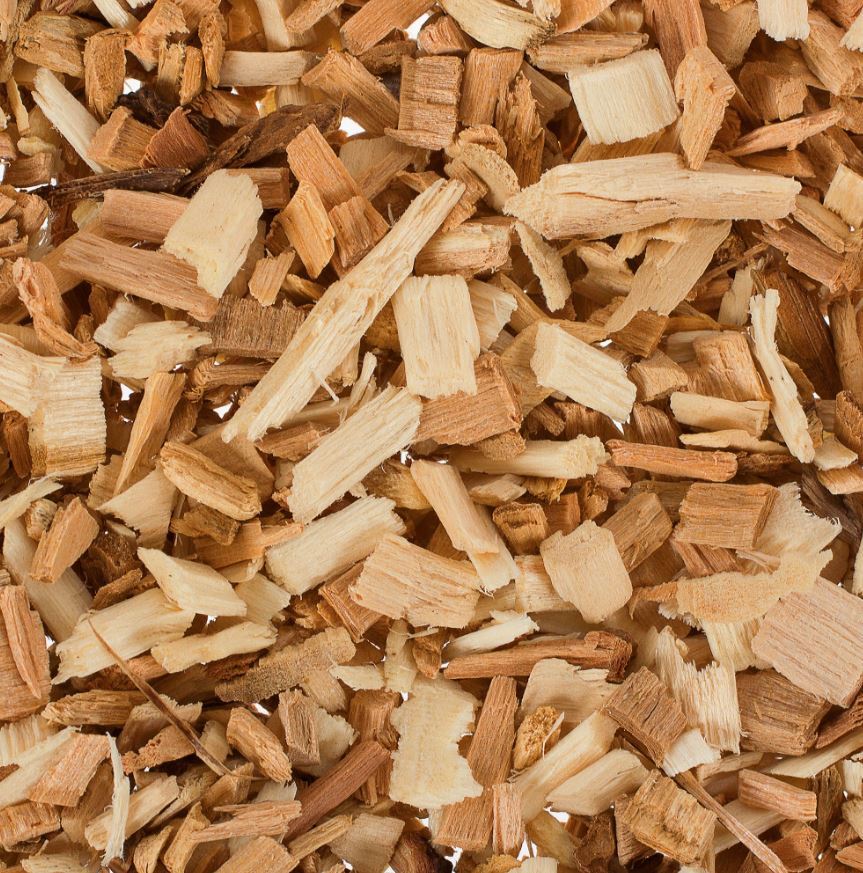

Древесная щепа — это мелко раздробленная древесина. Главные преимущества — доступность получения и, как следствие, очень низкая цена на этот вид топлива. Щепу можно покупать в готовом виде или дробить самостоятельно из неделовой древесины (приобретаемой или собственной). Отопление на щепе дешевле, чем на магистральном газе. 12 м3 щепы энергетически эквивалентны 1000 м3 газа, 1000 л дизеля или 1510 л пропана.

ПЕЛЛЕТЫ+ДРОВА

Дрова — самый распространенный вид топлива и один из самых дешевых. В сочетании с древесными гранулами пеллетно-дровяная система отопления достаточно автоматизирована (пеллеты), но при этом позволяет также сжигать дешевые дрова в ручном режиме с закладками дров 1-2 раза в сутки. Идеальный вариант для небольших удаленных объектов, расположенных непосредственно в лесу.

ЧЕМ ENERGIEBOX ЛУЧШЕ ДРУГИХ РЕШЕНИЙ?

Внутри ENERGIEBOX только лучшие котлы Froling

Котлы Froling отличаются постоянно высоким КПД, полной автоматизацией, потребляют очень мало электроэнергии, не выбрасывают вредных веществ в атмосферу, не требуют оператора для своей работы и справляются даже с самыми сложными видами топлива.

ENERGIEBOX работают полностью автономно

Полная автоматизация всех процессов (розжиг, подача топлива, выгрузка золы). Большой отсек для хранения топлива. Возможность удаленной диспетчеризации. Для ENERGIEBOX совершенно не требуется истопник и частый подвоз топлива. Настоящая 100% автономность для комфортной жизни и работы.

Примеры систем отопления на пеллетах и щепе

Контейнерная котельная Froling EnergieBox. Якутия. Вахтовый посёлок.
Февраль 2021

Котельная Froling P4 60 кВт. Сургут. На берегу озера.
Октябрь 2021

Котельная Froling P4 48 кВт на пеллетах. Кировская область, замена котла
Сентябрь 2020

Котельная Froling P4 25 кВт на пеллетах. Краснодарский край, дом в горах
Декабрь 2020

Система отопления на древесной щепе и пеллетах Froling T4 110 кВт в Тульской области
Июль 2018

Система отопления на древесной щепе и пеллетах Froling T4 50 кВт в Тульской области
Июль 2014

МОДЕЛЬНЫЙ РЯД ENERGIEBOX

EnergieBox P4 100

до 1500 м2

  • Мощность: 30-100 кВт
  • Топливо: пеллеты
  • Запас топлива: 21 тонна

Заказать звонок

EnergieBox P4 210

до 2000 м2

  • Мощность: 30-210 кВт
  • Топливо: пеллеты
  • Запас топлива: 21 тонна

Заказать звонок

EnergieBox TX 250

до 3000 м2

  • Мощность: 60-200 кВт
  • Топливо: щепа/пеллеты
  • Запас топлива: 52 м3

Заказать звонок

EnergieBox TX 250 x 2

до 5000 м2

  • Мощность: 70-500 кВт
  • Топливо: щепа/пеллеты
  • Запас топлива: 104 м3

Заказать звонок

Системы отопления на щепе | ПуроВИН

 hotspot#hide»>X

Доступно вертикальное или горизонтальное подключение дымохода

 hotspot#hide»>X

Высококачественный сенсорный дисплей InfoWIN со стеклянной поверхностью для интуитивного управления

 hotspot#hide»>X

Прочная камера сгорания из нержавеющей стали и чугуна

«горячая точка»>X

Сжигание восходящих древесных газов

«горячая точка»>X

Свежая несгоревшая щепа

 hotspot#hide»>X

Автоматический транспортер золы в зольнике

 hotspot#hide»>X

Автоматическая очистка поверхности выбега

Плотность до мельчайших деталей
  • Горизонтальное подключение
    4 9003

  • Высококачественный сенсорный дисплей InfoWIN со стеклянной поверхностью для интуитивного управления

  • Прочная камера сгорания из нержавеющей стали и чугуна

  • Сжигание восходящих деревянных газов
  • Свежая, несгоревшая древесная чип
  • Кровать Ember
  • ПЛАТО ДВИНГА
     hotspot#hide»>X

    Комплексная система очистки помещения имеет минимальное энергопотребление в среднем 120 Вт

     hotspot#hide»>X

    Антиблокировочная система

     hotspot#hide»>X

    Большой, асимметричный шнечный канал

    Hotspot#Hide «> x

    Smart Rotary Fired

    Hotspot#Hide»> x

    . Работайте с 230 В подключение

    Когент с самой маленькой детализацией
    • очистная система имеет минимальное энергопотребление в среднем 120 Вт

    • Антиблокировочная система

    • Большой асимметричный шнековый канал

    • Умный поворотный питатель

    • Работает от сети 230 В
     hotspot#hide»>X

    Прочный топливный бункер из нержавеющей стали объемом 270 л

     hotspot#hide»>X

    Смеситель для плавной подачи щепы в котел для щепы

     hotspot#hide»>X

    3 9000 Возврат труба, которая только всасывает воздух

     hotspot#hide»>X

    Противопожарная заслонка

     hotspot#hide»>X

    Вентилятор, расположенный в самой кладовой

     hotspot#hide»>X

    Раздаточная коробка

     hotspot#hide»>X

    Шнек для вывоза щепы из хранилища

    Прочность до мельчайших деталей
      Нержавеющая сталь
    • Топливо
      бункер объемом 270 л

    • Смеситель для плавной подачи щепы в котел для щепы

    • Обратный патрубок, всасывающий только воздух

    • Противопожарная заслонка

    • Трубопровод, по которому щепа транспортируется к котлу

    • Вентилятор, расположенный в самом помещении для хранения

    • Коробка раздаточная

    • Шнек для транспортировки щепы из помещения для хранения
      8

      8
      8

      + Очень низкий уровень выбросов пыли благодаря запатентованной технологии газификационного котла

      + Очень низкое энергопотребление благодаря оптимизированной технологии системы подачи

      + Опционально со шнеком или уникальной системой всасывания щепы

      PuroWIN — НОВИНКА: Доступен с бункером для золы на 240 литров!

      Революция в отоплении на древесной щепе

      С помощью PuroWIN мы произвели революцию в отоплении на древесной щепе, также известной как стружка. Никогда раньше это топливо не использовалось так чисто, безопасно и гибко для теплоснабжения. Газификационный котел предлагает впечатляющую интеллектуальную и безопасную технологию, а также является первой системой отопления на древесной щепе, которая в стандартной комплектации использует древесную щепу.

      PuroWIN каскад

      PuroWIN удовлетворяет потребности в отоплении до 100 кВт. Котлы также могут быть соединены для создания каскадов, охватывающих потребности в отоплении до 400 кВт, что делает их пригодными для использования в крупных сельскохозяйственных предприятиях, коммерческих и муниципальных зданиях или даже отелях.

      Награды PuroWIN

      Windhager предлагает вам полную гарантию до 5 лет. Котел на древесной щепе PuroWIN получил награду Energy Globe Award в категории «Огонь» и премию Plus X Award в категориях «Инновации», «Высокое качество», «Функциональность» и «Экология». В рамках Salzburg Business Award PuroWIN занял второе место в категории «Инновации».

      Кроме того, PuroWIN был удостоен награды Agrarfuchs in Gold от провинции Верхняя Австрия и премии German Ecodesign Award от Министерства окружающей среды.

      №

      Зольник PuroWIN

      Благодаря нашему зольнику объемом 240 литров мы можем добиться периодичности опорожнения вплоть до всего отопительного сезона (в зависимости от топлива и мощности котла). Контейнер из оцинкованной стали на колесиках, чтобы его было легче вынимать. Гибкий шнек используется для дальнейшего сжатия золы и ее автоматической транспортировки в зольник.

      ПРОСТО КАК ПРИРОДА:

      ОГНИ БЕЗ

      ВЫБРОСОВ.

      Windhager PuroWIN – революция в отоплении древесной щепой

      Технические данные

      PuroWIN доступен в 9 различных формах.

        5
          5

      Nominal thermal output range kW 7.2 — 24.0 9 — 30 12 — 40 14. 7 — 49 18 — 60
      Boiler efficiency at nominal load (W20 wood стружка) % 93,5 93,4 93,894.2 94.7
      Total boiler weight kg 621 621 657 657 688
      Transport weight of boiler body kg 497
      497      		 531 531 562
      Вес топливного бункера (с системой всасывания) кг 110
      Volume of fuel hopper (with suction feed system) l 270
      Flue gas connection diameter mm 130
      Power consumption of boiler during part load/nominal load W 53 /81 53 /81 60/105 66 /120 72 /133
      DIMENSIONSionsionsion of The Cooter Body Body Tober. 0220 мм 780 x 975 x 1795
      Минимальные размеры установки минималь Г x В мм
      800 x 1211 x 1356
      Класс энергоэффективности   A+

      9. 93.8

      . Г x В
      Номинальный диапазон тепловой выходной сигнала KW 21,6 — 72 24,9 — 83 29,7 — 99 30,9 — 103
      93.1 93.1
      Общий вес котла кг 1007
      Транспортный вес корпуса котла kg 881
      Weight of fuel hopper (with suction feed system) kg 135
      Volume of fuel hopper (with suction feed system) l 475
      Диаметр патрубка дымовых газов мм 180
      Потребляемая мощность котла при частичной нагрузке Вт 93 116 141 141
      мм 920 x 1065 x 1850
      Минимальные установочные размеры корпуса котла, Ш x Г x В мм 890 x 1050 x 1710
      Minimum installation dimensions of the fuel hopper, W x D x H mm 800 x 1211 x 1756
      Energy efficiency class    A+

      Видео о продуктах

      Windhager PuroWIN — революция в отоплении древесной щепой Windhager PuroWIN — котел на древесной щепе — газификационный котел с нулевым уровнем выбросов с горелкой из нержавеющей стали Windhager PuroWIN — котел на щепе — система всасывания щепы Windhager PuroWIN — котел на щепе — головка для извлечения топлива с ABS Котел на щепе Windhager PuroWIN — защита мешалки

      загрузок

      Котел на щепе — высокоэффективный и экономичный » KWB

        org/BreadcrumbList»>
      1. КВБ
      2. Товары
      3. Котлы на щепе

      Системы отопления на древесной щепе KWB универсальны: они эффективно сжигают древесную щепу различного качества и с низким уровнем выбросов. Наши котлы на древесной щепе работают полностью автоматически и экономично.

      Свяжитесь с нами Настроить обогреватель
