Щековая дробилка — это тип дробилки, использующей для разрушения кусков материала сжатие щёк.
Щековая дробилка является универсальной машиной для дробления материалов. Применяется на горных породах любой прочности, на шлаках, некоторых металлических материалах. Применение невозможно на вязкоупругих материалах, таких как древесина, полимеры, определенные металлические сплавы. Входная крупность достигает 500 мм. Крупность готового продукта для небольших дробилок составляет до 10 мм. Щековые дробилки имеются во всех классах дробления: крупном, среднем и мелком.
Основным показателем, характеризующем щековую дробилку, является размер загрузочного и разгрузочного отверстия. Разгрузочное отверстие или выходную щель дробилки можно регулировать путем изменения зазора между органами дробления агрегата. От размера разгрузочного отверстия зависит фракция материала дробления на выходе из щековой дробилки.
Принцип работы щековой дробилки основан на сжатии рабочими поверхностями (щеками) материала, что приводит к возникновению больших напряжений сжатия и сдвига, разрушающих материал. Одна из щек дробилки делается неподвижной. Вторая щека крепится на шатуне, обеспечивающем перемещение верхнего края щеки так, что щека совершает качающееся движение. Вал шатуна приводится во вращение через клиноремённую передачу от двигателя (электрический, дизельный). На этом же валу крепится второй шкив, играющий роль маховика и противовеса для основного шкива. Нижний край подвижной щеки имеет возможность регулировки положения в горизонтальном направлении (механический или гидравлический привод), которое влияет на ширину минимальной щели, определяющую максимальную крупность материала на выходе из дробилки.
Каталог щековых дробилок по цене завода-производителя
ООО «Тульские Машины» предоставляет дробильное оборудование в широком ассортименте с хорошими эксплуатационными качествами по цене от от 415 800р. . Щековая дробилка может быть укомплектована дополнительным оборудованием, которое упростит переработку того или иного материала — ленточный конвейер, ленточные питатели, виброгрохот, шнековые питатели.
Ниже представлены стандартные конфигурации щековых дробилок от завода «Тульские Машины». Обратите внимание, что представленные модели можно модернизировать под конкретную задачу заказчика.
от 415 800р.
Дробилка щековая лабораторная ЩД 10 предназначена для дробления руд, полезных ископаемых, шлаков и иных материалов различной прочности. Дробилка лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и химической. Подходит для дробления щебня, известняка, мела, бетона.
Фотографии щековой дробилки ЩД-10
Устройство дробилки ЩД-10
Технические характеристики дробилки ЩД-10
от 871 200р.
Применяется для дробления разнообразных минеральных пород. Обычно используется в совокупности с пластинчатым питателем и ленточным транспортёром для отсыпки дроблёного материала.
Технические характеристики дробилки щековой СДС 1,5/2,5 (СМД 115)
от 1 732 500р.
Данная щековая дробилка превосходно подойдёт для дробления отходов кирпичного производства, также может использоваться на лабораторных карьерных участках. Преимущество данной дробилки заключается в том, что за одну стадию дробления возможно получение продукта из фракции 210 мм гравий крупностью до 20 мм. Данный гравий может применяться как добавка в бетон, также может использоваться для отсыпки дорог.
Фото дробилки щековой СДС-2,5/4
Технические характеристики дробилка щековая СДС-2,5/4
от 3 182 850р.
Данная щековая дробилка предназначена для дробления гранитов, базальтов, кварцитов, песчаников, известняков, других горных пород и руд. Применяется для дробления крупных и средних кусков пород и является одной из самых надежных среди дробилок данного типа.
Фото дробилки щековой СДС 2,5/9 (СМД 108А)
Технические характеристики дробилка щековая СМД 108А
от 4 356 000р.
СДС 4/9 — основательная щековая дробилка. Применяется для дробления разнообразных минеральных пород. Обычно используется в совокупности с пластинчатым питателем и ленточным транспортёром для отсыпки дроблёного материала. Данную щековую дробилку можно устанавливать на карьерной площадке как под навесом так и под открытым небом.
Фото дробилки щековой СДС-4/9
Технические характеристики дробилка щековая СДС-4/9
от 6 756 750р.
Щековая дробилка предназначена для дробления гранитов, базальтов, кварцитов, песчаников, известняков, других горных пород и руд.
Технические характеристики дробилки щековой СДС 6/9 (СМД 110А)
В комплекте с щековыми дробилками вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельную продукцию, системы автоматики.
Фото изготовленных щековых дробилок

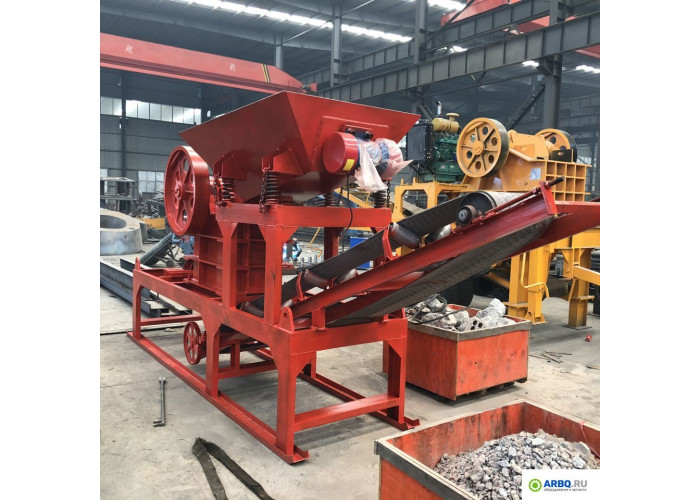

Дробильный комплекс на основе щековой дробилки
Щековая дробилка со сложным движением щеки является классической дробилкой для первичной стадии измельчения горных пород. Щековые дробилки устанавливаются на карьерах по выпуску щебня и применяются повсеместно.
Для подачи в породы в щековую дробилку применяется пластинчатый или вибрационный питатель. Также может применяться ленточный питатель. Ленточный питатель рекомендуется оснастить ограничителем крупности, данный ограничитель позволит избежать попадания в расходный бункер кусков, чьи размеры превышают допустимую крупность подачи в дробилку. Перед дробилкой рекомендуется установить наклонные колосники для отвода мелкой фракции перед дробильной камерой, это снизит нагрузку на дробилку, повысит производительность, увеличит срок службы дробящих плит. После щековой дробилки устанавливается ленточный конвейер, необходимый для отгрузки дробленого материала.
Преимуществом щековой дробилки является неприхотливость конструкции — ей не страшно попадание металлических предметов. Также стоит отметить, что пыление во время дробления минимально.
В обязательном порядке в дробильном комплексе необходимо учитывать систему предохранителей в щите управления, а также дополнительную автоматику для обеспечения бесперебойной работы и предупреждения аварийных ситуаций.
Обращаем внимание на то что материал после дробления на щековой дробилке не является кубовидным щебнем и поэтому зачастую в цепочке после щековой применяются конусные или роторные дробилки. Только после повторного дробления на этих дробилка можно добиться кубовидности щебня.
Данная схема является классической для стандартного случая, но всегда лучше обратиться за консультацией к специалистам компании «Тульские Машины». Мы всегда сможем подобрать оптимальную компоновку, а также спроектировать и поставить дробильный комплекс.
Тип поставщика
IT-разработкавентиляторывибраторыгидравлика, пневматикагрохотыдатчики, измерительное оборудованиедилеры, партнерыдробильное оборудованиеемкостное оборудованиеизносостойкие плитыинструментыкарандаш твердой смазкиконвейерная лентаконвейерные роликилазерное термоупрочнениелакокрасочные, антикоррозийные материалы, сожлитейное производствомагнитные устройстваметаллопрокатметизы, крепежмеханообработкамотор редукторанержавейкаоборудование для очистки воздухаперо шнекапечи, газовое оборудованиеплазма, лазер раскройподшипникипромышленное сырье, фторопластпромышленные колесапружиныредукторарекламная продукцияртисварочные материалысертификаты, патенты, оформление документовсиловая электрикаситоспецодеждатаможнятендерные площадкиторцевое уплотнениетранспортные услугифасовочные машины, пневмотранспортхардоксчастотные преобразователишкивы, муфты, звездочкиэлектродвигатели
Название компании (обязательно)
Адрес компании (обязательно)
Контактное лицо (обязательно)
E-mail (обязательно)
Контактный телефон (обязательно)
Комментарий
Щековые дробилки: виды, конструктивные особенности, сферы применения щековых дробилок
16. 06.2019
Материалы, полученные методом дробления горных пород, шлаковых и других продуктов пользуются высокой востребованностью в разных сферах жизнедеятельности. Щековая дробилка – универсальное оборудование, которое активно используется для измельчения твердых материалов и выдает готовое сырье с размерами от 10 до 1500 миллиметров.
Конструкция щековых дробилок
Щековые – это такие дробилки, в которых измельчение материала осуществляется специальными щеками (плоскими поверхностями). Одна из поверхностей неподвижная. Процесс дробления осуществляется за счет возвратно-поступательных движений второй щеки.
Есть отдельные модели, в которых обе щеки выполняются подвижными. Такие конструкции существенно упрощают процесс обработки породы, обеспечивают высокое качество дробления. Линия сортировки отбирает измельченный материал по фракциям.
Основные характеристики и расчеты щековых дробилок
К числу основных технических характеристик щековых дробильных установок относят:
-
величина угла захвата, образуемого неподвижной и подвижной поверхностями.
При чрезмерно большом угле куски породы могут выскакивать из входного отверстия, при маленьком – недостаточной будет степень измельчения;
-
размеры приемного отверстия, от которых зависит крупность подаваемого материала;
-
габариты выходного отверстия, определяющие размеры фракций готового продукта.
Чтобы дробилка максимально соответствовала производственным потребностям, следует предварительно провести расчет параметров и самой конструкции оборудования. При расчете учитываются следующие данные:
-
оптимальный типоразмер машины;
-
производительность установки;
-
прочность материала;
-
крупность кусков подлежащего обработке материала;
-
требуемые размеры готового продукта.
Расчеты позволяют правильно выбрать ширину входного и выходного отверстий, определить угол захвата, частоту вращения и величину хода подвижной поверхности.
Принцип работы щековой дробилки
Процесс дробления щековыми дробилками состоит из следующих этапов:
-
загрузка сырья. Подлежащий измельчению материал подается в клиновидную камеру дробления, за счет чего крупные куски остаются вверху, а мелкие располагаются внизу;
-
дробление. Измельчение породы осуществляется плитами с продольным рифлением. Мелкие фракции под действием силы тяжести перемещаются вниз, крупные подвергаются повторному раздроблению до получения нужных размеров;
-
устранение металлических вкраплений. Отдельные модели оснащены магнитными сепараторами, которые удаляют из материала металлические элементы;
-
разгрузка.
Когда измельченные кусочки способны пройти сквозь выходное отверстие, они выходят из дробильной камеры. Для оперативной разгрузки некоторые модели оснащаются ленточными скоростными конвейерами.
Для дробления высокопрочных пород лучше использовать установки, в которых подвижными являются две щеки.
Устройство и принцип работы щековой дробилки
На видео можно увидеть, как устроены щековые дробилки и особенности работы оборудования.
Для каких целей применяются дробилки щековые
Область применения установок широка и предусматривает работу с разными породами. В основном используют машины для размельчения щебня и камня.
В горнорудной промышленности машины пользуются востребованностью для раздробления твердых горных пород. В строительной сфере оборудование используют для измельчения известняка, кирпича, застывшего бетона. Легко справляются машины также со стеклом и керамикой.
Типы щековых дробилок
По способу установки и передвижения дробильные установки могут быть стационарными и мобильными (на гусеничном и колесном шасси).
По конструктивным особенностям установки бывают:
-
с простым движением щеки по дуге окружности. Материал измельчается посредством раздавливания;
-
со сложной траекторией (по дуге эллипса) подвижной поверхности. Измельчение осуществляется способом истирания и раздавливания;
-
с двумя подвижными щеками, движущимися по сложной траектории. Как и в предыдущем варианте раздробление происходит путем раздавливания и истирания.
В зависимости от выдаваемых фракций конечного продукта дробилки классифицируются на три вида: мелкого, среднего и крупного дробления.
Преимущества щековых дробилок
Дробильным агрегатам щекового типа характерны следующие преимущества:
-
простота конструкции;
-
высокая износоустойчивость понижает затраты на эксплуатацию и обслуживание машин;
-
легкий монтаж и возможность транспортировки благодаря небольшим габаритам установок;
-
эффективность и стабильность работы агрегаты сохраняют при любых погодных условиях;
-
точность и плавность регулировки ширины щели обеспечивает шкала, а гидропривод отвечает за регулировку разгрузочного отверстия;
-
охватывающая форма неподвижной щеки способствует более длительному периоду эксплуатации оборудования;
-
непрерывную подачу масла обеспечивает централизованная система смазки.
К недостаткам относят то, что все щековые установки дают продукт с преизбытком лещадных зерен, не подлежащих более мелкому раздроблению, а также невозможность применять дробилки для работы с эластичными и вязкими материалами: полимерами, деревом и некоторыми сплавами.
Производительность дробилки
Применяют щековые дробилки для размельчения пород до 320 Мпа. Но чтобы производственный процесс был действительно эффективным, то при выборе конкретной модели дробильной установки следует обращать внимание на ее производительность.
Зависит производительность от разных показателей:
-
твердости и размеров исходного сырья;
-
размера загрузочного и разгрузочного отверстий;
-
влажности дробимого продукта;
-
угла захвата;
-
частоты вращения вала и других критериев.
Качественные, высокопроизводительные специализированные щековые дробилки собственного производства с доставкой по России предлагает «Завод горных машин». На сайте производителя представлены разные модели оборудования, которые между собой отличаются производственными мощностями, техническими характеристиками и дополнительными функциями.
Также в компании предложен широкий выбор комплектующих узлов и деталей для дробилок: подшипники, распорные и дробящие плиты, валы, пружины, футеровки и другие изделия.
На все запчасти и дробильные агрегаты «Завод горных машин» предоставляет гарантии. Прямое сотрудничество с производителем позволяет приобрести качественное оборудование и комплектующие к нему с минимальными затратами.
← назад к списку новостей
Щековые дробилки — Mt Baker Mining and Metals
Щековые дробилки Mt. Baker Mining and Metals готовы к запуску прямо из ящика. Они рассчитаны на длительный срок службы, низкое энергопотребление и прочные движущиеся части промышленного класса. Заявки на использование включают:
- Добыча полезных ископаемых
- Производство рудных материалов
- Строительные отходы
- Лом декоративного камня/ гранита
Если у вас есть вопросы и/или мнение эксперта о том, какие размеры и аксессуары вам потребуются для выполнения вашей работы, мы здесь, чтобы помочь ответить на любые ваши вопросы.
Посмотрите видеоСвяжитесь с нами для получения дополнительной информацииПросмотреть все видеоролики о щековых дробилках
Щековые дробилки — это рабочая лошадка в дробильной промышленности для добычи полезных ископаемых, строительства и утилизации отходов после сноса. Щековые дробилки Mt. Baker Mining and Metals — это промышленные машины непрерывного действия. Они берут большие куски породы, руды, бетона или других материалов и измельчают их до более мелких размеров для дальнейшей обработки в шаровой мельнице или молотковой мельнице или для использования в качестве балласта или наполнителя.
Просмотреть все видеоролики о щековых дробилках
В стандартную комплектацию входят:
- Полная комплектация и готовность к работе, включая щековую дробилку, ремни, двигатель, полноразмерные защитные кожухи, встроенные в стальную раму
- Увеличенные подшипники и литые детали , прочная конструкция, износостойкие литые губки из марганцовистой стали
- Опциональная стальная стойка
- Размеры: от 6”x 10” до 20” x 30″ раскрытие челюсти
- Размер нагнетания: от 3/4” минус до 4″ минус
- Доступны электрические и газовые модели
- Все быстроизнашивающиеся и сменные детали есть на складе
- Большинство машин есть на складе для быстрой доставки от Mt Baker Mining в феврале 2014 года для дробления бетона и строительного мусора. Я установил на дробилку бензиновый двигатель мощностью 37 л.
с., чтобы она была мобильной, и я мог перевозить ее на своем грузовике. Щековая дробилка… Подробнее
Джо Рейес (Ace Hauling, Сан-Антонио, Техас)
Дробилка (6″ x 10″) работает очень хорошо. Подходит к завершению четвертый год службы. Для твердых и абразивных керамических фарфоровых изоляторов, которые мы пропускаем через дробилку, требуется около 250 000 фунтов, чтобы изнашивать нижнюю половину обеих пластин… Подробнее
Трейси (Алабама, США)
Я очень доволен дробилкой (6″ x 30″). На данный момент мы загрузили около 8-10 полных мусорных контейнеров и использовали гравий на моей территории. Дробилка подается вручную. Ребята наслаждайтесь! Подробнее
Рэнди (владелец гранитного магазина)
Технические характеристики
Размер челюсти Тонн/час Размер подачи Размер разряда Вес (фунты) Видео Чертежи 6″ х 10″ 1 — 3 5,5” 3/4” — 2” 1600 Щековая дробилка Видео 6 x 10 дюймов Чертеж 8″ х 12″ 2 — 6 7,5 дюйма 3/4″ — 2,5″ 2400 8 x 12 дюймов Чертеж 10″ х 16″ 5 — 20 9 дюймов 1″ — 3″ 5600 10 x 16 дюймов Чертеж 16″ х 24″ 15 — 60 14 дюймов 1″ — 4″ 14 000 16 x 24 дюйма Чертеж 20″ х 30″ 40 — 110 18 1″ — 4″ 25 000 Цены
Размер челюсти голая голова Трехфазный Газ 6″ х 10″ 6700 долларов США 9750 долларов США (7,5 л. с.)
11 450 долларов США (16 л.с.) 8″ х 12″ 8400 долларов США 12 275 долларов США (10 л.с.) 15 450 долларов США (20 л.с.) 10″ х 16″ 13 750 долларов США 19 250 долларов США (20 л.с.) 21 950 долларов США (20 л.с.) 16″ х 24″ 37 900 долларов США 41 900 долларов США (40 л.с.) н/д 20″ х 30″ 52 900 долларов США 67 500 долларов США (75 л.с.) н/д Дополнительные функции и запасные части
Размер челюсти Стенд Челюстные пластины Ремни Перекидные пластины 6″ х 10″ 800 долларов 700 долларов 450 долларов 925 долларов 8″ х 12″ $935 960 долларов 525 долларов 925 долларов 10″ х 16″ 1100 долларов США 2200 долларов США 600 долларов 1100 долларов США 16″ х 24″ н/д 5 100 долларов США 800 долларов 2100 долларов 20″ х 30″ н/д 9 500 долларов США 1200 долларов США 3950 долларов США Что такое щековая дробилка и правильный выбор
Для чего используется щековая дробилка?
При испытании заполнителей, руд, угля и кокса в геотехнических лабораториях или лабораториях по испытанию строительных материалов подготовка проб часто включает уменьшение размера частиц исходной объемной или полевой пробы.
Многие из этих материалов являются твердыми, прочными или хрупкими, поэтому их дробление до меньших размеров является идеальным применением для прочных, прочных и долговечных щековых дробилок.
Принципы работы щековой дробилки
Все щековые дробилки работают по одному и тому же простому принципу; две тяжелые пластины или челюсти с твердой поверхностью раздавливают между собой крупные частицы. Одна челюсть с приводом совершает возвратно-поступательное движение по эллиптической траектории напротив неподвижной челюсти, установленной на раме.
Во время рабочего цикла открывается зазор между двумя губками; частица падает внутрь, челюсти смыкаются и раздавливают частицу. Дальнейшее дробление осколков продолжается до тех пор, пока частицы не станут достаточно мелкими, чтобы падать через нижнее отверстие под действием силы тяжести. Челюсти обращены друг к другу под небольшим вертикальным углом, поэтому частицы становятся меньше по мере продвижения ко дну.
Простая регулировка расстояния между двумя губками позволяет регулировать окончательный размер образца.
Термин окончательный размер может быть немного расплывчатым. Он относится к приблизительному максимальному размеру частиц при завершении дробления, но диапазон размеров и распределение могут значительно варьироваться в зависимости от свойств материала образца.
Преимущества щековой дробилки
Многие факторы делают лабораторные щековые дробилки оптимальным выбором для эффективного первичного дробления твердых, хрупких, камнеподобных материалов.
- Доступны лабораторные модели с размером верхней части образца от 0,75 до 8 дюймов (от 20 до 203 мм).
- Челюстные пластины доступны из различных материалов для оптимизации работы с различными материалами.
- Модели имеют производительность от 20 фунтов до 4000 фунтов (от 9 кг до 1800 кг) в час для объемов от небольших образцов до серийного производства.
- Широкий диапазон между максимальным размером (верхний размер) емкости и конечным размером частиц обрабатываемого образца означает меньшее количество шагов для полного измельчения.
- Регулируемое расстояние между губками регулирует окончательный размер образца и компенсирует износ.
- Реверсивные губки продлевают срок службы между заменами.
- Проверенная технология обеспечивает стабильные воспроизводимые результаты.
- Щековые дробилки безопасны, просты в эксплуатации и обслуживании.
Недостатки щековой дробилки
Щековые дробилки также могут иметь некоторые недостатки по сравнению с другими типами измельчения.
- Противолежащие пластины губок менее эффективны при измельчении твердых, пластичных или мягких материалов, а не твердых и хрупких.
- Мелкие фракции, как правило, крупнее, чем те, которые производятся с помощью измельчителей, молотковых мельниц и других типов дробилок.
- Конечный диапазон размеров частиц не так строго контролируется, как другие типы дробилок.
Как выбрать:
Выбор лучшей щековой дробилки для вашего применения, естественно, будет зависеть от размера частиц, объема и свойств вашего сыпучего материала, а также от желаемого размера частиц и количества конечного продукта.
образец. Размер щековых пластин ограничивает производительность по размеру частиц и определяет размер загрузочного отверстия. Как правило, максимальный размер частиц составляет около 70-80% от загрузочного отверстия, но это может варьироваться в зависимости от производителя и модели. Материалы губок доступны из различных материалов, чтобы адаптироваться к свойствам твердости и ударной вязкости образцов и продлить срок службы.
Наши рекомендации:
Маленькие дробилки: Для применений, где требуется меньшее количество материалов с меньшим верхним и окончательным размерами, эти меньшие щековые дробилки отвечают всем требованиям. Их компактный размер позволяет легко размещать их в любом месте лаборатории, даже на рабочем столе.
Верхний размер,
дюймов (мм)¹Окончательный размер,
дюймов (мм)Модель № Описание продукта Максимум
Throughput/hr,
lb (kg)Available Jaw Materials Notes 1 (25) 0. 0625 (1.6)
LC-8 Mini Jaw Crusher 20 (9) Сплава Сталь, Керамика, Или вольфрамовый карбид Идеально подходит для небольших количеств 2 (50) 0,055 (1,4) LC-27 Лабораторная дрянь. Высокая скорость вращения и низкая запыленность ¹ Окончательный размер — это приблизительный максимальный размер частиц материала после дробления с отверстием, установленным на минимальный зазор. Распределение частиц по размерам зависит от типа материала.
Средние дробилки: Эти полезные модели имеют вместимость, размер и мощность, необходимые для выполнения большинства основных функций дробления в лаборатории. Варианты конфигураций напряжения повышают их универсальность.
Top Size,
in (mm)¹Final Size,
in (mm)Model # Product Description Maximum
Throughput/hr,
lb (kg)Available Jaw Materials Notes 3 (76) 0,063 (1,6) LC-33 или LC-34 Стандартный BICO
.в зависимости от вариантов напряжения
3 (76) 0.24 (6.0) LC-20 Morse Jaw Crusher 1,200 (545) Alloy Steel, Inquire about others — 3 (76) 0.25 (6.3) LC-28 Laboratory Jaw Crusher 500 (227) High-Manganese Steel High rpm and lower dust operation 4 (102) 0.063 (1.6) LC-35 или LC-36 Heavy-Duty Bico
Chipmunk Jaw Crusher800 (363) Alloy Steel, Manganese Steel optional Separate model numbers based on voltage options 4 (102) 0.24 (6.0) LC- 22 Morse Jaw Crusher 2 500 (1 134) Сплав Сталь, запрос о других — ¹ Финал размер
¹ Final Size
¹ .
открытие установлено на минимальный зазор. Распределение частиц по размерам зависит от типа материала.
Крупные дробилки: Если размер и производительность являются наиболее востребованными характеристиками, эти устройства являются лучшим выбором. Варианты питания от бензиновых или дизельных двигателей означают, что дробилки могут работать на месте в удаленных лабораториях или на пилотных заводах.
