Шестеренчатый насос (шестеренный): принцип работы

Содержание

Насос – это гидравлическая техника различного назначения, которая может работать в режиме насоса или гидромотора в зависимости от того, какой вращательный момент передан валу. Вал может вращаться вправо, влево и в обратную сторону (реверсивно).

По своему прямому назначению насосы могут быть крыльчатыми и поршневыми, сильфонными и пластинчато-роторными, кулачковыми с серпообразым ротором и импеллерными, синусыми и винтовыми, перестальтическими (шланговыми) и вихревыми, мембранными и оседиагональными (шнековыми), центробежными и  многосекционными, струйными аппаратами, гидротараннымии шестеренчатыми. Сегодня поговорим именно о шестеренчатых насосах.

Общее описание и назначение шестеренчатых насосов

Шестеренчатые насосы были запатентованы в СССР в конце сентября 1977-го года четырьмя инженерами мелитопольского института механизации сельского хозяйства Анатолием Кастеляни, Иваном Федоренко, Владимиром Черкуном и Михаилом Довгалем. Номер первого в СССР патента на усовершенствованный насос  шестеренчатый – 646090. При этом, аппарат НШ, в том виде, в котором мы его знаем, был изобретен Олегом Барановым в 1968 году.

Шестереночный, шестерной – это то же самое, что и шестеренные насосы, которые нашли широкое применение в системах гидравлики последнего поколения. Шестеренные насосы делятся на технику для:

Устройство шестеренчатого насоса с внешним зацеплением

Шестеренные насосы (НД) рассчитаны на уровень давления до 5-ти атмосфер, (СД) рассчитаны для уровня давления до 30-ти атмосфер и высокого (ВД) – на уровень давления до 70-ти атмосфер. При этом шестеренчатый насос НД может применяться в смазочных и охладительных системах станков, СД – в системах гидравлики фрезерных и шлифовальных станков.

Применение шестеренчатых насосов высокого давления можно встретить в гидравлической системе протяжного, сверлильного, фрезерного или токарного оборудования. Бывают также модели, специально спроектированные, чтобы пропускать воду или керамический краситель, масло или смазочные материалы.

Кроме того, эти аппараты делятся на:

  • шестеренный насос с внутренним зацеплением;
  • с зацеплением наружного типа.

Аппараты с наружным зацеплением – это техника, рассчитанная для работы с вязкими жидкостями, которые используют для смазки.  Эти аппараты достаточно просты в изготовлении, но не такие компактные, как аппараты с зацеплением внутреннего типа.

к меню ↑

Принцип работы шестеренчатого насоса

Ведомая шестеренка аппарата с наружным способом зацепления вращается при постоянном контакте с ведущей шестеренкой. При этом шестеренки вращаются в противоположные стороны, и в полости всасывания, в момент выхода зубьев из зацепления образуется вакуум.

Схема действия шестеренчатого насоса

За счет образования вакуума жидкость попадает в полость всасывания, где постепенно перемещается в полость нагнетания, откуда выталкивается зубьями в нагнетательный трубопровод. При этом, контакт между зубьями шестеренок такой плотный, что делает обратный ток жидкости из камеры нагнетания в камеру всасывания невозможным.

В аппаратах с внутренним принципом зацепления принцип работы шестеренного насоса примерно тот же, за исключением того, что ведущая шестеренка, которую вращает электродвигатель, вращает и внешнее колесо. Всасывание жидкости обеспечивается создаваемым вакуумом, а предохранительным клапаном между отсеком всасывания и нагнетания в данном случае служит серповидный уплотнитель.

Например, производитель насосов шестеренных Вosch, создал целую линейку аппаратов AZP с внешним принципом зацепления, которая состоит из моделей:

  • AZPB;
  • AZPF;
  • AZPN;
  • AZPG;
  • AZPS;
  • AZPT;
  • AZPU;

Это модельный ряд  нерегулируемых аппаратов с номинальным давлением от 250 до 280 бар. В остальном отличаются типовым рядом (последней буквой в маркировке модели от В до J). При этом, первые две буквы – AZ – это обозначение самого изделия, а Р – функция. Различия в типоразмерности внутри модельного ряда идут по постоянному и кратковременному рабочему давлению, а также минимальной и максимальной скорости вращения.

Последние четыре модели в списке обладают дополнительной функцией бесшумности при работе. Дополнительные характеристики всегда можно посмотреть в техническом паспорте и конфигураторе изделия.

Серия шестеренных насосов Г11 и Г11-11А используется в дозирующих устройствах и в аппаратах, где применяют технические масла и смазки, в которых повышенный уровень кинематической вязкости (до 400 мм²/с). При этом вязкость насосов может ограничиваться лишь смазывающей способностью жидкости и мощностью двигателя самого насосного аппарата.

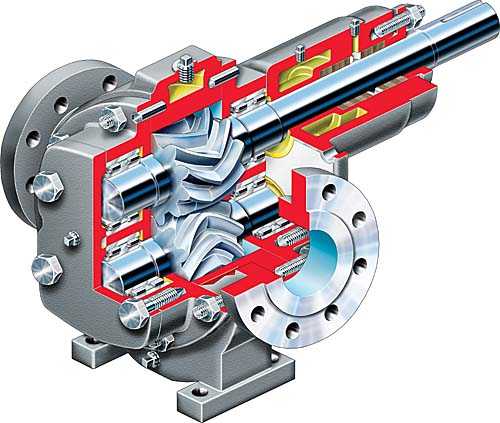

Срез шестеренчатого насоса

Износостойкий корпус из чугуна и крышка из алюминиевого сплава, шестеренки из хромистой стали и манжетный тип уплотнения вала обеспечивают бесперебойную и надежную работу техники даже в условиях нагревания смазочных материалов до 60°C.

В стандартной модели насосов Г11-11А используют вал с правосторонним вращением. Но, по желанию заказчика модель можно модифицировать под левостороннее вращение или вообще, заменить прямое движение  жидкостей на реверсивное. Обо всех изменениях будут сообщать дополнительные буквы в маркировке (Л или Р).

Но, если техника моделей Г11 и Г11-А использовалась для перекачки материалов, которые не вызывали коррозию и не представляют опасность  при эксплуатации, то продукция компании VIP Technology рассчитана на абразивные, агрессивные и горючие материалы. Такие, например, как лак или краски, нефтепродукты или битум, нефтяного или дизельного топлива.

Такую насосную технику изготавливают из углеродистой стали и чугуна, а все уплотнения в конструкции представляют из себя соединение, в составе которого двойной графит и керамика. Иногда прокладки для вала и ведущего колеса могут выполняться из бронзы.
к меню ↑

Принцип работы шестеренчатого насоса (видео)


к меню ↑

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной  шестеренчатой техники. Состоит шестеренный агрегат из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно

возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

nasosovnet.ru

Шестеренные насосы – устройство, назначение

У шестеренных насосов роторами являются шестерни, что и определило название насосов. Шестерни применяются с прямыми, косыми и шевронными зубьями с внешним и с внутренним зацеплением. Одна шестерня ведущая, другая или другие — ведомые. Изготавливаются шестеренные насосы простого и двойного действия, в одно-, двух-и трехступенчатом исполнении.

Основное применение шестеренных насосов — перемещение вязких жидкостей с производительностями до 45—50 м3/ч и с напором 40—80 м вод. ст. Насосы ступенчатого исполнения создают больший напор. Шестеренные насосы для систем гидро-приводов вспомогательных механизмов изготавливаются на давление до 100 кГ/см2 и выше.

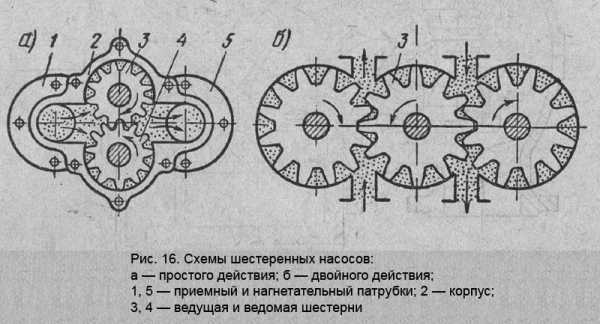

На рис. 16 приведены схемы устройства шестеренных насосов. Перекачиваемая жидкость переносится в насосе между впадинами зубьев. Очень малый зазор между рабочими поверхностями препятствует перетеканию жидкости из нагнетательной полости во всасывающую. Шестерни входят своими зубьями в зацепление в средней части насоса, обеспечивая постоянное отделение всасывающей полости от нагнетательной. Постоянно поступающие порции жидкости выталкиваются из нагнетательной полости в трубопровод.

Во время зацепления шестерен насоса часть жидкости замыкается между впадиной пары зубьев одной шестерни и головкой зуба другой шестерни. Это может привести к нежелательным явлениям. Поэтому у шестеренных насосов применяются меры для предотвращения запирания жидкости. К этим мерам относятся коррегирование зубьев, выполнение канавок на крышке в местах зацепления зубьев и др.

Похожие статьи

Метки: Судовые насосы, Шестеренные насосы

Для того, чтобы оставить комментарий, войдите или зарегистрируйтесь.

mirmarine.net

Шестеренные насосы

В шестеренном насосе перекачивание жидкости осуществляется в камерах изменяемого объема образуемых профилем шестерен.

Шестеренные насосы

В шестеренном насосе перекачивание жидкости осуществляется в камерах изменяемого объема образуемых профилем шестерен.

Характерные признаки шестеренных насосов

Во всех шестеренных насосах:

  • присутствуют три основных элемента - неподвижный статор и вращающиеся ротор и замыкатели
  • герметично разделены всасывающая и нагнетательная камера за счет одновременного замыкания статора, ротора и замыкателей
  • подача осуществляется посредством создания во всасывающей камере объема, герметично отсекаемого замыкателем
  • образуется защемленный объем
  • распределение жидкости во всасывающей и нагнетательной полостях - щелевое, а значит отсутствует потребность в золотниках и клапанах
  • замыкатели имеют одну степень свободы
  • подача жидкости неравномерна, присутствует пульсация подачи
  • подача насоса не зависит от нагрузки


Многие из этих особенностей характерны и для других объемных гидравлических машин, что не удивительно ведь шестеренные насосы и являются объемными.

Классификация шестеренных насосов


Существует множество видов шестеренных насосов, отличающихся друг от друга различными признаками:

по характеру зацепления

  • с внутренним зацеплением
  • с наружным (внешним) зацеплением

по форме зубьев

  • с прямыми зубьями - прямозубые
  • с шевронными зубьями
  • с винтовыми зубьями

по направлению вращения ротора



  • правого вращения
  • левого вращения
  • реверсивные

по числу сцепляющихся роторов

  • двухроторные
  • многороторные

по числу ступеней

  • одноступенчатые
  • многоступенчаты

по возможности регулирования

  • регулируемые
  • нерегулируемые

по способу обеспечения работоспособности от давления

  • разгруженные
  • неразгруженные
  • с автоматической регулировкой торцевых зазоров


Представленная классификация является условной и может не охватывать некоторые малораспространенные или перспективные разработки.

Анализируя особенности насоса не стоит ограничиваться классификацией лишь по одному признаку, так как его работа зависит от множества факторов.

Шестеренные насосы с внутренним зацеплением обладают значительно меньшим уровнем шума и пульсации, однако их изготовление обходится значительно дороже, насосы этого типа чаще всего применяются в стационарных машинах - прессах, станках. Подробнее о конструкции и особенностях этих гидравлических машин вы можете прочитать в статье шестеренные насосы с внутренним зацеплением.


Рис. 1. Схемы внешнего зацепления и распределение радиальных нагрузок

На рис. 1 показаны схемы внешнего зацепления шестеренчатого насоса и распределение радиальных нагрузок от действия гидравлических сил в результате нарастания давления от линии всасывания до области подачи рабочей жидкости в гидросистему (нагнетающей полости).

Насосы НШ внешнего зацепления представляют зубчатую пару из двух одинаковых шестерен, вращающуюся в корпусе. Ведущая шестерня жестко связана с приводным валом (вал-шестерня), ведомая – установлена на оси свободно.

Шестерни охватываются внутренними цилиндрическими поверхностями корпуса. Зазоры между шестернями и боковыми стенками, а также между зубьями и внутренними цилиндрическими поверхностями корпуса минимальны.

Они должны обеспечивать беспрепятственное вращение шестерен при перепаде температур рабочей жидкости от минус 30-40 С до плюс 80-90 С и в то же время минимизировать величину утечек.

При вращении шестерен рабочая жидкость из всасывающей полости попадает во впадины между зубьев, т.е. в пространство, ограниченное двумя зубьями шестерни, боковыми стенками и внутренней цилиндрической поверхностью корпуса.

Эти объемы жидкости обе шестерни перемещают из всасывающей полости агрегата в нагнетающую. При входе в зацепление в нагнетающей полости зуб ведущей шестерни погружается во впадину ведомой.

В этот момент рабочая жидкость вытесняется из впадины и направляется в гидросистему. Затем, в свою очередь, зуб ведомой шестерни погружается во впадину ведущей, и новая порция рабочей жидкости устремляется в гидросистему.

За один оборот приводного вала все зубья обеих шестерен входят в зацепление и вытесняют определенные порции рабочей жидкости, сумма которых составляет величину рабочего объема агрегата. В процессе зацепления зубьев небольшое количество жидкости запирается в их «мертвых объемах».

Постоянно происходит кратковременный заброс давления в локальных точках, который негативно влияет на ресурс агрегат и другие его характеристики. Вместе с тем порционное вытеснение жидкости является причиной пульсаций ее подачи в гидросистему и крутящего момента, отбираемого у первичного двигателя.

При вращении шестерен давление рабочей жидкости во впадинах зубьев возрастает по мере приближения их к нагнетающей полости. В результате возникают значительные гидравлические радиальные силы, действующие на валы шестерен.

Характер неравномерного распределения радиальных сил показан на рис. 1. По этой причине наиболее нагруженным узлом шестеренчатого насоса являются его подшипники. Типовая конструкция такого внешнего зацепления показана на рис. 2.

Рис. 2. Агрегат внешнего зацепления

Прямозубое зацепление шестерен характеризуется прямолинейным контактом рабочих поверхностей по всей ширине зуба. При неточном изготовлении шестерен возникает толчкообразное движение ведомой шестерни, генерирующее повышенный шум и повышающее износ рабочих поверхностей.

Эти недостатки успешно устраняются в насосах с косозубыми шестернями. У них вход в зацепление зубьев и выход из него происходят постепенно. Благодаря этому уменьшается влияние погрешностей в профиле зуба и достигается плавная, малошумная работа агрегата.

При косозубом зацеплении пульсация подачи и крутящего момента, а также запирание жидкости во впадинах значительно ниже, чем у прямозубых аналогов. Угол наклона зубьев обычно составляет 7-10°.

ППри таких параметрах сдвиг зубьев по окружности на торцах шестерен составляет половину шага. Однако при работе косозубых шестерен возникают осевые усилия, которые прижимают шестерни к торцам корпуса.

Рис. 3. Насос НШ с косыми зубьями

На рис. 3 показан типовой насос НШ с косыми зубьями, а на рис. 4 – его аналог с зубьями специального профиля, который позволяет существенно снизить шум и повысить плавность работы.

Шестеренные насосы внешнего зацепления имеют очень широкую гамму исполнений. Их рабочие объемы составляют от 0,16 до 200 см3, а развиваемое давление – до 20,0 МПа. С небольшими рабочими объемами такие агрегаты способны развивать давление до 28,0 МПа.

Рис. 4. Гидронасос с косыми зубьями специального профиля

Шестеренчатые насосы выпускаются в индивидуальном литом корпусе из алюминия или стали (рис. 2-4), а также в корпусах из алюминиевого длинномерного проката специального профиля, не требующего большого количества механической обработки.

Передние и задние крышки у таких моделей унифицированы. Эта технология позволяет без лишних затрат выпускать однотипные агрегаты с различным рабочим объемом. Изменяется только длина корпуса, нарезанная из проката, и ширина шестерен.

На рис. 5 показана серия насосов НШ с различными унифицированными фланцами, крышками, валами, корпуса которых выполнены из однотипного алюминиевого проката соответствующего профиля. Такие агрегаты легко могут изготавливаться в многосекционном исполнении.

Рис. 5. Агрегат с корпусами из проката

Обычно специальный прокат для шестеренных насосов выпускается четырех типоразмеров. Из первой его группы изготавливаются модели с совсем маленьким рабочим объемом (от 0,16 до 0,8 см3), но часто с высоким давлением (до 28,0 МПа).

Вторая группа проката предназначена для небольших агрегатов (от 1,0 до 10,0 см3) с высоким давлением (до 20,0 МПа), третья группа – для средних (от 4,5 до 40,0 см3) с высоким и средним давлением (от 20,0 до 17,0 МПа).

Из четвертой группы проката изготавливают средние и крупные шестеренчатые насосы (от 20,0 до 100,0 см3) с высоким и средним давлением (от 20,0 до 15,0 МПа).

Такой технический подход обеспечил возможность быстрого изготовления дешевых многосекционных агрегатов с одинаковыми или различными рабочими объемами, в том числе состыкованными корпусами из профилей соседних групп.

Рис. 6. Трехсекционные гидронасосы, выполненные из двух групп проката

На рис. 6 показаны трехсекционные агрегаты, выполненные из двух групп проката. На рис. 7 показан двухсекционный гидронасос, составленный из проката соседних групп.

Рис. 7. Двухсекционный насос, составленный из проката соседних групп

На рис. 8 и 9 показаны основные узлы насосов НШ с внутренним зацеплением. Такие агрегаты содержат установленную в корпусе шестерню с внутренними зубьями. В зацепление с ней входит меньшая по размерам шестерня с внешними зубьями. Шестерни установлены относительно друг друга с эксцентриситетом (смещением).

Между ними расположен неподвижный серповидный элемент, который своими рабочими поверхностями охватывает с одной стороны внутренние, а с другой – внешние зубья обеих шестерен. Серповидный элемент разделяет всасывающую и нагнетающую полости насоса.

Рис. 8. Качающий узел гидронасоса внутреннего зацепления

Меньшая шестерня с внешними зубьями является ведущей и выполнена заодно с приводным валом, а большая шестерня с внутренними зубьями является ведомой и свободно установлена в подшипниках скольжения.

Нагнетание рабочей жидкости в гидросистему осуществляется аналогично за счет вытеснения ее объемов зубьями из впадин шестерен при их вращении.

Рис. 9. Агрегат внутреннего зацепления

Шестеренные насосы внутреннего зацепления менее шумные, обладают повышенными характеристиками, но более трудоемкие в изготовлении и, следовательно, дорогие. Наиболее широкое распространение в гидроприводах мобильной техники получили агрегаты внешнего зацепления. Они просты в изготовлении, дешевы, неприхотливы в работе.

Такие насосы НШ стабильно работают с загрязненными рабочими жидкостями с величиной твердых частиц до 40 мкм. Но это не значит, что гидропривод должен работать при таких неприемлемых условиях, которые вызывают повышенный износ всех гидрокомпонентов.

Большое применение они нашли в строительно-дорожной, коммунальной, сельскохозяйственной технике. Также используются в гидроприводах со средним давлением до 16,0-18,0 МПа.

Их часто устанавливают на узле дополнительного отбора мощности дизельного двигателя для привода вспомогательных гидросистем. Этими агрегатами оснащаются неполноповоротные экскаваторы, бульдозеры, дорожные катки, вилочные погрузчики и др.



Шестеренные насосы с внутренним зацеплением

Одноступенчатые насосы с вешним зацеплением


Насосы этого типа получили широкое распространение в технике, особенно часто такие насосы применяются в гидроприводах мобильных машин.

Причины заключаются в конструктивных особенностях шестеренных насосов данного типа:

  1. низкая цена
  2. большой диапазон допустимых скоростей вращения
  3. широкий диапазон вязкости рабочей жидкости, а значит возможность работы при большом перепаде температур
  4. возможность создать высокое давление при небольшом весе

Конструкция шестеренного насоса

В каждом шестеренном насосе наружного зацепления присутствуют:

  • ведущий вал-шестерня
  • ведомый вал-шестерня
  • корпус
  • крышки
  • подшипники
  • крепежные элементы


Принцип работы шестеренного насоса


Рассмотрим принцип действия шестеренного насоса наружного зацепления. Принципиальная схема такого насоса показана на рисунке.

В корпусе 1 установлены ведомая и ведущая шестерни, при их вращении воздух заполняющий объем между зубьями переносится в линию нагнетания 3 из полости всасывания 8. Таким образом в полости всасывания создается разряжение. Из-за возникшего перепада давления, масло поднимается из бака Б по всасывающему трубопроводу 7 и заполняет впадины между зубьями, находящиеся во всасывающей полости.

При вращении шестерен масло переносится в полость нагнетания и при входе зубьев в зацепление вытесняется в нагнетательный трубопровод.

Важно понимать, что подача жидкости осуществляется в направлении указанном стрелками, а не в месте зацепления.

Ведущая и ведомые шестерни насоса
На рисунке показана одна из типовых конструкций шестернного насоса, ведомая и ведущая шестерни установлены в подшипниках скольжения.

Внутренняя поверхность корпуса служит замыкателем рабочей камеры.

Многоступенчатые шестеренные насосы


Многоступенчатые насосы применяют для повышения давления или подачи агрегата. Для повышения давления шестерные пары устанавливаются последовательно, для повышения производительности (подачи) - параллельно.

С помощью второй ступени, установленной последовательно, можно практически удвоить давление на выходе насоса, но при это снизится КПД машины, так как подача каждой предыдущей ступень должна превышать потребную подачу последующей, для обеспечения надежного запаса питания. Для сброса излишек жидкости на выходе каждой из ступеней устанавливается переливной клапан.

Для увеличения производительности применяют многошестерные насосы с тремя и более шестернями, размещенными вокруг центральной оси.

Секционные сдвоенные шестеренные насосы

Сдвоенный шестеренный насос Vivolo


В секционном насосе на одном ведущем валу расположено несколько шестерен, каждая из которых вращает ведомую шестерню. Получается, что в одном корпусе установлено несколько насосов, линии всасывания и нагнетания этих машин обычно разъедены, но могут быть и объединены в специальном конструктивном исполнении.

На рисунке показан сдвоенный шестеренный насос.

В состав насоса входят две пары шестерен, каждая из которых образует отдельный качающий узел. Для привода вала сдвоенного насоса в движения используется один двигатель.

Многошестеренные насосы


На рисунке представлена схема трехшестеренного насоса. В этом насосе шестерня 1 ведущая, а шестерни 2 и 3 - ведомые, полости 4 - всасывающие, а полости 5 - напорные. Такие насосы выгодно применять в гидроприводах, в которых необходимо иметь две независимые напорные гидролинии.

Марки шестеренных насосов


Рассмотрим перечь наиболее распространенных марок шестеренных насосов:

Насосы с внешним (наружным) зацеплением.

  • НШ
  • Г11
  • НМШ
  • GP
  • HY/ZFS - Bosch
  • 1PF2G2 - Rexroth
  • IPH - Duplomatic
  • X1P - Vivolo
  • GHP - Marzocchi

Марки и производители насосов c внутренним зацеплением

  • PGF3 Rexroth
  • PGh5 Rexroth
  • IGP5 Duplomatic
  • IGP5 Duplomatic



Формулы для расчета подачи шестеренного насоса


Расчетная схема для определения подачи шестеренного насоса, и основные зависимости показаны на рисунке:

Q = 2π·dн·m·b·n
Распространена и другая форма записи формулы. Теоретическую подачу шестеренного насоса можно определить, используя зависимость:

Применяемость насосов типа НШ

Индекс Вращ. Применяемость Масса
1насос НШ-10У3 6/4 шлиц.левостороннийЭО-3323А (Д-240), 2621, 2626, ДЗ-122; Т-25, 30, 70, 90, 4А, К-701, ТДТ-55, ДТ-75, 175, ТТ-4, ХТЗ, МТЗ; Дон, Полесье, Нива, Енисей, Сибиряк, КСК, Колос, Славутич, КЗС-9М; Д-240, ММЗ, СМД2,3 кг
2насос НШ-10У3 6/4 шлиц.правостороннийЭО-3323А (Д-75), 2621, 2626 (Д-65), ПЭА-1А; ЮМЗ-6, Т-150, 151, ДТ-175, ЛТЗ, ХТЗ-1410, 3130; УДК-30; МАЗ-509; СМД2,3 кг
3насос НШ-32У3лев.ЭО-4121...4225А (А01М), 2621А, Т-156; Т-130, 170, 4А, 150К, 100, ТТ-4, ЮМЗ-6, ХТЗ-121; Нива, Сибиряк, Кедр, Енисей; Урал, МАЗ, САЗ, ЗИЛ-ММЗ, КАЗ; СМД, Д-144, 440, А01М5,5 кг
4насос НШ-32У3правостороннийЭО-4121...4225А (ЯМЗ), ПЭ-Ф-1А, ПЭ-08Б, 4045, 40189; МТЗ-50, 52, 80, 82, 100, Т-70; КСК-100, КСКУ-6; Урал, МАЗ; СМД, ЯМЗ5,5 кг
5насос НШ-32А3левостороннийЭО-4121... 4225А (А01М), Т-156; Т-28, 40, 90, 4А, 150К, ТТ-4, ДТ-75, ЛТЗ-55, ЮМЗ; Нива, Енисей, Кедр, Сибиряк, КСК-4-1, УКМ-2, АПМ-2; ЗИЛ-ММЗ, КАЗ, САЗ, ФАЗ6,5 кг
6насос НШ-32А3правосторонныйЭО-4121...4225А (ЯМЗ), ПЭ-Ф-1А, ПЭ-08Б, 4045, 40189; Т-70, 4А, МТЗ, ТТЗ-100; КСК-100, КСКУ-6, Дон, Полесье; БелАЗ, Урал6,5 кг
7НШ-50У3левостороннийТДТ-55, ЛХТ-55, Т-150, Т-4А, ДТ-75; УТН, ПГШ, ИРТ; МоАЗ, БелАЗ, МАЗ, КАМАЗ, КрАЗ; А-41, СМД5,7 кг
8НШ-50У3правостороннийДТ-175, ЛТ-65, ЛП-19; МПК, ПГХ, РЖУ, УКМ, ПГ, ККС, МКО; МоАЗ, БелАЗ, МАЗ, КАМАЗ5,7 кг
9НШ-50А3левостороннийД-122, МоАЗ-6015, ДТ-75; Т-150, 150К, 250, ТБ-1, ДТ-75, ТТ-4, ХТЗ; РКМ-6, СПС-4.2; КрАЗ, МоАЗ, МАЗ 642277.00 кг
10насос НШ-50А3правостороннийЭО-2626; ДТ-175, Т-180, 250, 25.01; ПНД-250, РЖУ-3.6, МКО-3, ПГХ-0.5, ПГ-02А; МоАЗ, МАЗ 55167.00 кг
11насос НШ-71А3левосторонний/правостороннийК-702, львовские погрузчики / спецтехника17.0 кг
12насос НШ-100А3левостороннийЭО-2621 (МТЗ), ДЗ-13, 115, ПЛ-1В, 40181; К-700, 701, 702, 703, Т-130, 170; МЖА-6-130; МоАЗ-4048, БелАЗ, МЗКТ17.0 кг
13насос НШ-100А3правостороннийЭО-2621 (ЮМЗ), ТГ-321А, 503Я, Т-156, ЛП-18А, ТБ-1, ЛО-...; Т-150, 25.01, 35.01, 50.01; АПМ; БелАЗ17.0 кг



Читайте также:

hydro-maximum.com.ua

принцип работы и сравнение разных моделей

Шестеренчатый насос (НШ) – это объемный гидравлический механизм, трансформирующий механическую энергию привода и передающий ее к исполнительным элементам путем перекачивания жидкости, сопровождающегося увеличением ее давления.

В тракторной технике торговой марки BELARUS шестеренчатые насосные устройства используются для подачи рабочей жидкости в гидравлическую систему под давлением, обеспечивающим работу ее элементов.

В качестве рабочей жидкости раздельно-агрегатной замкнутой гидросистемы тракторов BELARUS применяется минеральное масло, которое подается под давлением к гидравлическим цилиндрам, перемещающим навесное оборудование, а также приводит в действие рабочие органы агрегированных с базовой машиной устройств.

Функции и месторасположения шестеренного насоса

Являющееся основным элементов гидросистемы трактора шестеренчатое насосное устройство устанавливается на корпусе гидроагрегатов между емкостью для хранения рабочей жидкости и распределителем, регулирующим подачу масла к гидроцилиндрам и выходам гидросистемы.

Насос закрепляется с использованием предохраненных от самостоятельного отвинчивания крепежных элементов и соединяется с трубопроводами всасывающей и напорной магистралей системы с применением фланцевых соединений с уплотнителями.

Создаваемое насосом давление обеспечивает работу гидравлических приводов базовой машины, работающих в трех основных режимах:

  1. Перемещение поршня гидроцилиндра под давлением масла в двух противоположных направлениях.
  2. Его фиксация при заблокированном выходе масла из цилиндра.
  3. Свободное движение поршня при соединении обеих емкостей цилиндра с магистральным трубопроводом системы.

Подаваемая через выходы гидросистемы рабочая жидкость выполняет аналогичные функции при работе гидроцилиндров навесного оборудования, а также приводит в действие рабочие органы агрегированных с трактором устройств, использующие другие принципы работы, в частности, преобразование давления жидкости в различные типы механического движения.

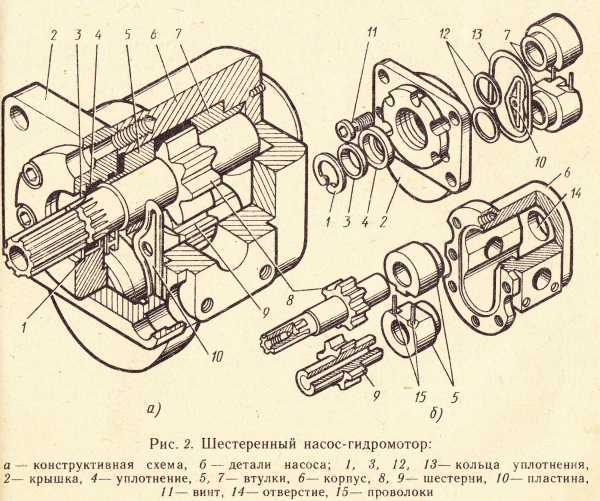

Конструкция шестеренчатого насоса

Основу конструкции шестеренчатых насосных устройств составляют:

  • Выполненный из металла герметичный корпус;
  • Две внешне–зацепленные и плотно соединенные между собой шестерни, размещенные в корпусе на минимальном расстоянии венцов от его поверхности. Одно из шестеренчатых колес является ведущим и соединяется с валом приводного устройства.
  • Служащие опорами для цапф шестерен, расположенные в зоне забора жидкости подшипники и установленная в зоне повышенного давления поджимная обойма, обеспечивающие плотный контакт с корпусом боковых поверхностей обеих шестеренчатых колес;
  • Передняя крышка с отверстием для приводного вала, запрессованным снаружи уплотнительной манжетой;
  • Задняя крышка;
  • Фиксирующие детали насоса крепежные элементы и обеспечивающие герметичность устройства уплотнители;
  • Отверстия для всасывания и выпуска нагнетаемого масла.

Шестеренчатые насосные механизмы в зависимости от направления вращения шестерен разделяются на правые, вращающиеся при взгляде со стороны привода по часовой стрелке и левые, крутящиеся в противоположную сторону.

Более мощные устройства имеют округлую форму и применяются при агрегировании тракторов с навесным оборудованием, приводимым в действие высоким давлением рабочей жидкости – подъемные агрегаты, экскаваторные и бульдозерные комплексы.

Принцип действия НШ

Во время работы двигателя соединенный с валом отбора мощности трактора шлицевым соединением вал насоса передает вращательное движение ведущей шестерне, которая заставляет вращаться внешне–сцепленное с ней ведомое шестеренчатое колесо.

Как выбрать шестеренный насос

Вращаясь в противоположных направлениях, шестерни перемещают рабочую жидкость из зоны ее поступления вдоль цилиндрической поверхности корпуса в зону повышенного давления, а затем в трубопроводную магистраль, соединяющую насос с другими элементами гидросистемы.

В результате перемещения жидкости во всасывающей области насоса создается разрежение, которое заполняется маслом из бака для его хранения.

Перемещение масла в обратном направлении блокируется плотным сцеплением зубьев шестерен, минимальным зазором между их венцами и корпусом устройства, а также поджатой к боковой поверхности шестерен давлением масла прижимной обоймой.

Эксплуатационно-технические характеристики шестеренчатых насосных устройств

Основными технико-эксплуатационными параметрами насосных устройств шестеренчатого типа являются:

  • Зависящий от геометрических размеров шестеренчатых колес рабочий объем;
  • Направление вращательного движения вала – левое или правое;
  • Давление рабочей жидкости на выходе устройства;
  • Измеряемая в оборотах в единицу времени скорость вращения вала;
  • Давление поступающего в насос масла;
  • Скорость перекачки рабочей жидкости;
  • Коэффициент полезного действия;
  • Мощность устройства;
  • Масса и габариты механизма.

Основные неисправности шестеренных насосов и их устранение

Неисправность, ее признаки и проявленияВозможная причинаВариант устранения
Низкое давление на выходе насоса.1.Недостаточный объем рабочей жидкости в емкости для ее хранения.
2.Нарушение герметичности уплотнительных элементов ведущего ротора.
1.Пополнить емкость для хранения рабочей жидкости маслом.
2.Сменить манжетные уплотнители рабочего ротора.
Выходящая через горловину емкости для хранения рабочей жидкости пена.Поступление воздуха в систему через уплотнитель ведущего ротора или уплотнительные элементы соединения трубопровода всасывающей магистрали.Проверить надежность креплений уплотнительных элементов и при необходимости сменить манжетный уплотнитель ротора или уплотнительное кольцо трубопроводной магистрали.
Выделение масла в месте соединения крышки и корпуса насоса.Ослабление фиксирующих крышку крепежных элементов.Подтянуть соединяющие крышку с корпусом болты.
Повышение температуры емкости для хранения рабочей жидкости и насоса.Протекание масла через щели, заклинивание золотника или перепускного клапана распределительного устройства.Проверить герметичность трубопроводов и распределителя, устранить неисправности золотника и клапана или сменить их.
Повышенный уровень шума во время работы устройства.Недостаточный уровень масла в емкости для его хранения, вызванный возможным нарушением герметичности элементов гидросистемы.Проверить герметичность узлов и трубопроводных сетей гидросистемы и долить масло в емкость для его хранения.

Как изменить направление вращения НШ

Эксплуатационно-технические характеристики моделей шестеренчатых насосов

Устанавливаемые в гидравлические системы тракторов модели шестеренчатых насосов, выпускаемые различными производителями, обладают одинаковой конструкцией и используются при совпадении технико-эксплуатационных характеристик как взаимозаменяемые механизмы.

В модельный ряд насосных агрегатов шестеренчатого типа, используемых в тракторной технике входят насосы НШ6, НШ10, НШ32, НШ50 и НШ100.

Отличающиеся рабочим объемом, варьирующимся в диапазоне от 6 до 100 кубических сантиметров, насосные шестеренчатые устройства имеют одинаковый диапазон давления всасываемой рабочей жидкости (от 0,018 до 0,15 МПа) и аналогичные характеристики масла, подаваемого в гидравлическую систему – от 16 и 20 МПа.

Модели с большей емкостью отличаются большей производительностью, значение которой в зависимости от модели насоса составляет от 16,3 до 173,4 литра в минуту, а также необходимой для работы устройства мощностью, составляющей для разных модификаций оборудования от 6,8 кВт до 80,1 кВт.

Все виды шестеренчатых насосов рассчитаны на эксплуатацию в температурно-климатическом коридоре от -50 до +60 градусов и производятся в модификациях с вращающимися по часовой стрелке и против нее ведущими роторами.

Информация об основных технико-эксплуатационных характеристиках насосных устройств шестеренчатого типа, устанавливаемых на тракторную технику, приведена в таблице.

Эксплуатационно-технические параметры насосов шестеренчатого типа, устанавливаемых на тракторную технику

Эксплуатационно-технические параметрыМодельный индекс
НШ6НШ10НШ32НШ50НШ100
Рабочий объем, куб. см.6,3103250100
Направление вращательного движения ведущего ротора (левое или правое)Левое и правое
Давление рабочей жидкости на выходе устройства, МПа1616/2016/2016/2016/20
Скорость вращения ведущего ротора, обороты в минуту24002400/3200240024001920
Скорость перекачки рабочей жидкости, литры в минуту16,32168,668,6173,4
Потребляемая устройством мощность, кВт6,826,6/33,251,9/61,564,1/80,1
Диапазон давления поступающего в насос масла, МПа0,018-0,15
Масса устройства, кг1,453,07,08,017,0
Температурный коридор эксплуатации насоса, градусы ЦельсияОт -50 до +60

Маркировка насосов шестеренчатого типа

Маркировочные обозначения на корпуса шестеренчатых насосов наносятся с соблюдением требований стандарта 19027-89, в соответствии с которым насосные устройства, предназначенные для работы в гидросистемах машин, обозначаются буквенно-цифровым рядом, в состав которого входят следующие один за другим символы:

  • НШ — обозначающие вид устройства буквы – насос шестеренчатый;
  • Цифры, указывающие на рабочий объем насоса в кубических сантиметрах;
  • Буква, условно обозначающая предприятие, которое изготовило насос;
  • Значение номинального давления масла, подаваемого насосом в гидросистему, обозначаемое буквой З, если составляет 16 МПа
  • Буква Л, обозначающая насос с вращающимся против часовой стрелки при взгляде со стороны привода ротором. Правое направление вращения не обозначается.

Так, надпись на корпусе НШ32У-3 Л означает, что насос относится к устройствам шестеренчатого типа, используемым в машиностроительных гидравлических системах, имеет рабочий объем 32 кубических сантиметра, изготовлен обозначенным буквой У производителем, имеет номинальное значение давления подаваемой в систему жидкости 16 МПа и оснащен вращающимся против часовой стрелки ведущим ротором.

traktoramtz.com

Центробежные насосы: классификация, конструкция, назначение, типы

Центробежные насосы являются самыми распространённым насосами в мире. Благодаря своей конструкции и стабильной работе этот тип насосов нашел широкое применение, как для решения бытовых задач, так и для основных технологических процессов в самых различных отраслях промышленности. В данной статье будет дано полное описание центробежных насосов, рассказано как работает центробежный насос, его классификация и основные области использования.

Принцип действия центробежного насоса

Основным элементом центробежного насоса является рабочее колесо (импеллер), расположенное внутри спирального корпуса (улитка), которое имеет лопасти, направленные в обратную сторону относительно вращению самого колеса. Импеллер устанавливается на вал, который соединен с приводом насоса. При старте работы агрегата рабочее колесо начинает вращаться, и жидкость через всасывающий патрубок поступает вдоль оси вращения колеса.

Под действием центробежной силы, жидкость перемещается по каналам между лопастями в радиальном направлении (от центра импеллера к его периферии)  в спиральную камеру корпуса насоса, а затем и в нагнетательный патрубок насоса. На периферии рабочего колеса располагается зона повышенного давления. В центре же давление понижено, что обеспечивает постоянное поступление  жидкости в насос.

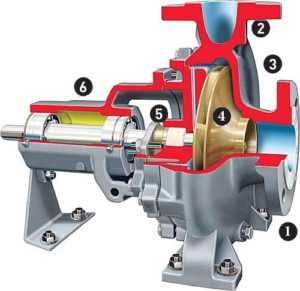

Конструкция центробежных насосов

Центробежный насос состоит из следующих основных частей:

  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Спиральный корпус (проточная часть насоса)
  • Рабочее колесо (импеллер)
  • Уплотнение вала
  • Картер насос

Классификация центробежных насосов

Центробежные насосы можно классифицировать по конструктивным исполнениям   его основных элементов, по типу установки  и назначению.

По расположению патрубков насосов

  • Насос «ин-лайн» типа. У данного типа насоса всасывающий и нагнетательный патрубок находятся на одной линии друг напротив друга. Перекачиваемая жидкость проходит сквозь насос. Насос устанавливается на прямых участках трубопровода.
Насос ин-лайн
    • Консольные насосы. Жидкость поступает в центр рабочего колеса (импеллера). Патрубки расположены под 90˚С относительно друг друга.
    Консольные насосы

    По количеству ступеней насоса

    • Многоступенчатый насос имеет на валу более одного последовательно соединённых колес. Такой тип насосов используется для обеспечения высокого напора при сравнительно небольшом расходе. Высокий напор создается благодаря сумме напоров, создаваемых каждым отдельным колесом. Перекачиваемая жидкость переходит последовательно от одной ступени к другой.
  • Многоступенчатый насос

    По типу уплотнения вала

    Для защиты от попадания перекачиваемой жидкости  в окружающую среду и в механическую часть центробежного насоса  используются различные уплотнительные системы. По типу применяемой системы насосы можно разделить на:

    • Центробежные насосы с сальниковым уплотнением (ссылка на сальниковое уплотнение)
    • Центробежные насосы с торцевым уплотнением (одинарным или двойным) (ссылка на торцевое уплотнение)
    • Центробежные насосы с магнитной муфтой (ссылка на магнитную муфту)
    • Центробежные насосы герметичные с мокрым ротором (ссылка на мокрый ротор)
    • Центробежные насосы с динамическим уплотнением (ссылка на динамическое уплотнение)



    По типу соединения с электродвигателем

    Центробежные насосы разделяются также по типу соединения гидравлической части насоса с электродвигателем. Выделяют типы:

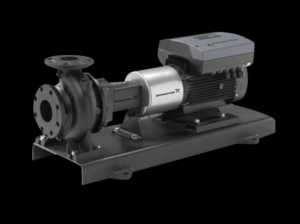

    • Насос с соединительной муфтой. Упругая муфта — это элемент, позволяющий соединить вал электродвигателя и вал, на котором крепится рабочее колесо. Для этого используется, как обычная муфта, так и муфта с промежуточным элементом. Использование промежуточного элемента позволяет не отсоединять электродвигатель при  техническом обслуживании насоса, например при замене торцевого уплотнения.

      Обычная муфта

      Муфта с промежуточным элементом

    • Моноблочный насос. У данного типа насосов рабочее колесо крепится либо сразу на удлиненном валу электродвигателя, либо для соединения вала двигателя и насоса используется неподвижная постоянная глухая муфта. Центробежный насос с глухой муфтой

      По назначению

      Благодаря своим конструкционным возможностям назначение центробежного насоса может быть самым различным. По данному показателю выделяют следующие типы центробежных насосов:

      • Дренажные
      • Скважинные
      • Фекальные
      • Шламовые
      • Пищевые
      • Санитарные
      • Пожарные
      • Самовсасывающие

      Материальное исполнение центробежных насосов

      Центробежные насосы применяются практически во всех отраслях промышленности, перекачивают самые различные  жидкости, начиная с воды и заканчивая высоко агрессивными и абразивными суспензиями.

      Поэтому выбор материалов для основных элементов центробежных насосов очень широкий и чаще всего он основывается на стойкости данного  материала к свойствам перекачиваемой жидкости (ссылка на таблице хим. стойкости) и условиям работы самого насоса.

      Можно выделить следующие основные материалы:

      Металлическое исполнение

      • Чугун
      • Бронза
      • Углеродистая сталь
      • Нержавеющая сталь
      • Дуплекс
      • Супер-дуплекс
      • Титан
      • И.т.д

      Футерованные и пластиковые исполнения

      При работе с высоко агрессивными жидкостями, например с кислотами, металлическое исполнение не всегда может обеспечить  необходимой коррозионной защиты. Либо применения сверхстойких сплавов может привести к значительному удорожанию всей конструкции.

      Поэтому широкое распространение приобрело использования самых различных пластиков, в качестве основного материала контактирующего со средой в центробежных насосах.

      Можно выделить два основных типа:

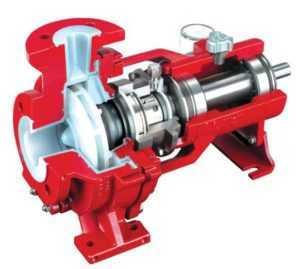

      • Футерованные насосы. Футеровка – это процесс нанесения пластикового покрытия на металлический корпус насоса. Все элементы контактирующие с перекачиваемой средой покрыты слоем полимера, что значительно увеличивает коррозионною устойчивость всей проточной части. Современные технологии обеспечивают отличное сцепление между покрытием и корпусом, т.к при отливке полимер заполняет все полости и зазоры.

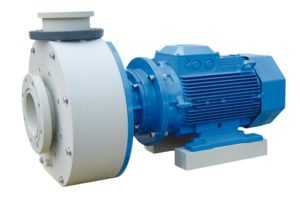

      • Пластиковые центробежные насосы. Основные элементы насоса, контактирующие со средой, выполнены из цельного пластика, обработанного на специальных станках.


      Материалы для футерованных и пластиковых насосов:

      • PP — полипропилен
      • PVDF- поливинилденефлуорид
      • PE – полиэтилен
      • PVC – поливинилхлорид
      • PFA – перфторалкоксил
      • PTFE – политетрафторэтилен
      • ETFE – этилентетрафторэтилен (Tefzel)
      • FEP – фторэтиленпропилен



      Материалы уплотнительных колец

      В качестве уплотнительных колец в центробежных насосах чаще всего используют следующие эластомеры:

      • EPDM — Этилен-пропиленовые каучук
      • NBR — Бутадиен-нитрильный каучук
      • FPM/FKM/Viton — Фторкаучук
      • FFKM — Каучук перфторированный

      Преимущества и недостатки центробежных насосов

      Преимущества:

      • Простая конструкция
      • Немного движущихся частей, большой срок службы
      • Высокий КПД
      • Высокие показатели производительности
      • Постоянная подача, без пульсаций
      • Регулировка производительности с помощью дроссельного клапана на линии нагнетания или частотного преобразователя

      Недостатки

      • Невозможность «самовсасывания»
      • Большой риск кавитации
      • Производительность сильно зависит от напора
      • Наиболее эффективны только в одной заданной рабочей точке. При регулировании подачи с помощью частотного преобразователя эффективность понижается
      • Не может работать с мультифазными жидкостями с содержанием воздуха или газа
      • При перекачки абразивных жидкостей возможный быстрый износ основных элементов из-за высокой скорости вращения рабочего колеса (около 1500 об/мин).
      • Не может работать с высоковязкими жидкостями (макс. 150 сСт)

      Области применения

      Центробежные насосы применяются практически во всех отраслях промышленности.

      Основные из них:

      Водоснабжение и водоотведение

      Водоочистные сооружения

      Энергетика

      Нефтяная и газовая промышленность

      Химическая промышленность

      Целлюлозно-бумажная промышленность

      Горнодобывающая промышленность

      Пищевая

      Фармацевтическая

Основные производители

Крупных игроков на рынке  центробежных насосов можно также разбить по отраслям в которых они наиболее сильны:

Водоснабжение, водоотведение, водоочистка

  • Grundfos : grundfos.com
  • Wilo :wilo.ru
  • Группа компаний Xylem. Насосы Lowara, Goulds, Flygt, Vogel и.т.д : http://xylem.ru
  • KSB: https://www.ksb.com/ksb-ru/
  • Pentair : www.pentair.com
  • Ebara : http://www.ebaraeurope.ru/
  • Caprari : www.caprari.it

Нефтехимическая отрасль

  • Flowserve www.flowserve.com
  • ITT www.itt.com/
  • Sulzer www.sulzer.com
  • Hermetic Pumpen www.hermetic-pumpen.com
  • Kirloskar pumps www.kirloskarpumps.com/
  • Ruhrpumpen www.ruhrpumpen.com

Химическая промышленность

  • Munsch munsch.de/
  • Pompe Travaini www.pompetravaini.it/
  • Someflu pump www.someflu.com/
  • Rutschi Gruppe www.grupperutschi.com

Горнодобывающая отрасль

  • Warman . Группа компания Weir mineral https://www.global.weir/brands/
  • Krebs . Группа компаний flsSmidt http://www.flsmidth.com/en-US/Krebs
  • Habermann pumpen www.aurumpumpen.de/ru/







rupumps.com

Винтовые насосы. Принцип работы, устройство, схема, исполнения

Винтовой или эксцентриковый шнековый насос – объемный насос, получивший широкое распространение в самых различных отраслях промышленности, используемый например как для перекачки сахарного сиропа в пищевой промышленности, так и как погружной насос для скважины, применяемый при разработке нефтяных месторождений. Разнообразие применений стало возможно благодаря устройству шнекового насоса, который может обеспечивать широкий диапазон производительности при достаточно высоких давлениях.

Винтовой насос отлично подходит для перекачки высоковязких, чувствительных к сдвигу  продуктов, а также жидкостей с содержанием твердых  включений

Конструкция и устройство винтового насоса

Основными элементами винтового эксцентрикового шнекового насоса являются металлический спиральный ротор, вращающийся в эластомерном статоре.

Схема винтового насоса
  • Ротор
  • Статор
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Уплотнение вала
  • Карданные шарниры

Принцип работы винтового насоса

Ротор плотно прилегает к спиральному эластомерному статору, образуя двойную цепочку герметичных полостей. При вращении ротора жидкость переносится в этих полостях от всасывающего к нагнетательному патрубку, не меняя при этом своего объема и формы.

Материальное исполнение

Для основных элементов винтового насоса доступны разнообразные материалы, обеспечивающие необходимую стойкость при работе с агрессивными, абразивными, высоко температурными жидкостями

Можно выделить следующие основные материалы:

Корпус:РоторСталь
·         Серый чугун·         Упрочненная сталь·         NBR
·         Ковкий чугун·         Нержавеющая сталь·         EPDM
·         Углеродистая сталь·         Дуплекс·         Si
·         Нержавеющая сталь·         Хастеллой·         HNBR
·         Титан



·         FPM/FKM
·         TPE/P
·         PTFE



Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Основные исполнения винтовых насосов

  • Производительность: от 0,03 м3/ч до 500 м3/ч
  • Максимальное давление (стандартное исполнение): от 6 до 48 бар
  • Количество ступеней (стандартное исполнение): от 1 до 8

Примечание: максимальное давление практически не ограничено и зависит от количества последовательно установленных ступеней насосов. Практически все изготовители производят насосы до 8 ступеней, что соответствует давлению 48 бар. У некоторых производителей в линейке есть  винтовой насос высокого давления до 240 бар.

  • Вязкость жидкости: от 1 до 3 000 000 сПз
  • Максимальный размер твердых включение: 150 мм

Преимущества и недостатки винтового насоса

Преимущества

  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Постоянная подача
  • Возможность к самовсасыванию
  • Перекачка жидкостей чувствительных к сдвигу
  • Широкий выбор материалов
  • Возможность работы с жидкостями содержащие твердые включения
  • Широкий диапазон подач

Недостатки:

  • Занимают слишком много места. Чем больше ступеней у насос, тем длина проточной части становится больше.
  • Тяжело обслуживать. Для замены основных рабочих элементов необходимо много свободного места и специальное оборудование.
  • Высокая стоимость запасных частей
  • Ротор и статор всегда находятся в контакте. Приводит к увеличенному износу при перекачке абразивных жидкостей
  • Недопустима работа «в сухую»

Области применения

Винтовые насосы применяются  чаще всего в следующих отраслях промышленности.

  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Водоочистка и водоподготовка
  • Целлюлозно-бумажная промышленность
  • Лакокрасочная промышленность
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Для следующих задач:

  • Перекачка мультифазных жидкостей
  • Перекачка тяжелой нефти
  • Винтовой скважинный насос для закачки воды для увеличения отдачи нефти
  • Производство спиртов и растворителей
  • Перекачка битума, гудрона, смолы
  • Пищевые продукты
  • Краски, клей
  • Каучук

Основные производители



rupumps.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
