Шестеренчатый насос принцип работы: Шестеренчатый насос (шестеренный) - виды, принцип работы

Содержание

принцип работы и устройство, характеристика, виды

За перемещение материалов в жидком состоянии отвечают различные типы насосов. Модификации различаются по параметрам давления на выходе, габаритам, производительностью в целом. При наружном использовании размеры не имеют значения, однако при использовании при ограниченном пространстве, в особенности под капотом автомобиля, имеют большую роль. Наиболее распространенный вид гидравлического механизма для различных жидкостей является шестеренчатый насос.

Шестеренчатый насос

Содержание

Общее описание и назначение шестеренчатых насосов

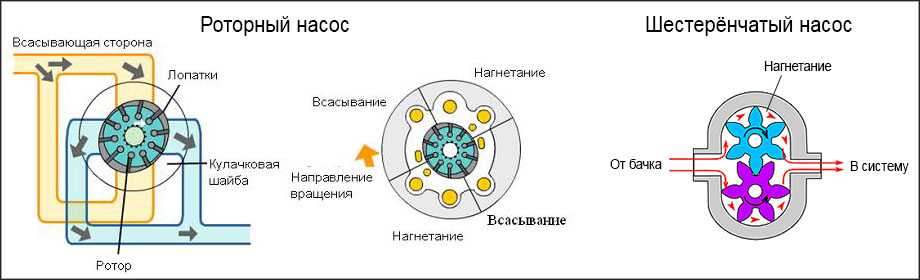

Перемещение жидкостей по магистралям различного типа происходит использованием гидравлических насосов. Существует три основные категории устройства:

роторный;
шестеренчатый;
мембранный тип.

Области применения шестеренчатого насоса являются среды, имеющие необходимое стабильное давление. Устанавливается система основным способом на автомобили, для перекачки масла и гидравлических составов. Шестеренчатый насос способен длительно обеспечивать всю систему необходимым давлением, практически не перегревается. Бесперебойная подача масла необходима для сохранения ресурса трущихся деталей, долговечной работы двигателя.

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой. Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов. Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом. Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Шестеренчатые механизмы подразделяются на два основных вида. Конструкция, имеющая внутреннее зацепление применяется при системах, где необходима компактность, надежность и высокая производительность. Разновидность насосов зацеплением наружного типа обладают более простой конструкцией, повышенной мощностью, однако имеют большие габариты.

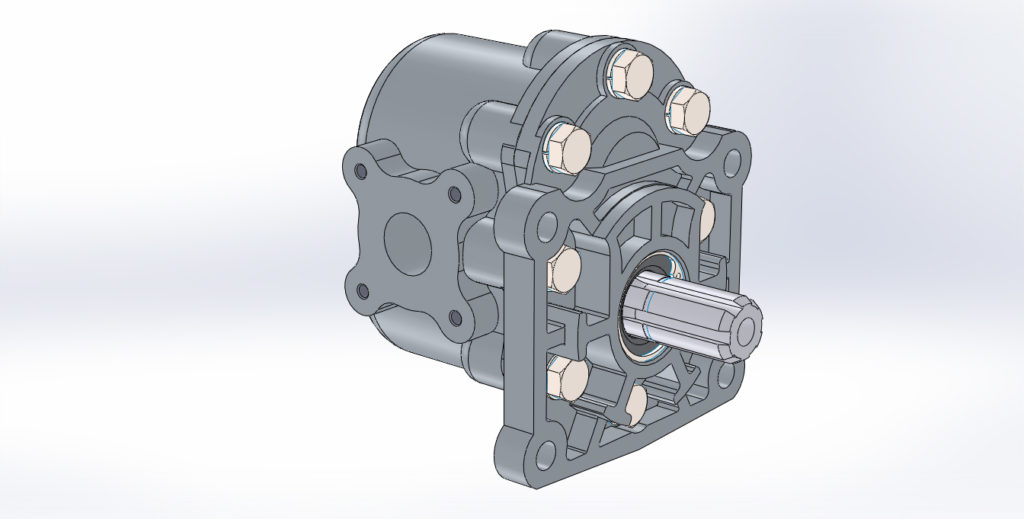

Промышленный насос

Кроме автомобильной промышленности, шестеренчатые установки имеют крупную область применения. Существуют различные категории, различающиеся по уровню давления, от низкой до высокой системы оценки. Системы низкого давления рассчитаны на мощность до 5 бар, используются для перекачки изделий густого состава, средние – рассчитаны до 30 бар, применяются в гидравлических системах станков. Насосы высокого давления обладают производительностью до 70 бар, применяются некоторыми типами промышленного оборудования.

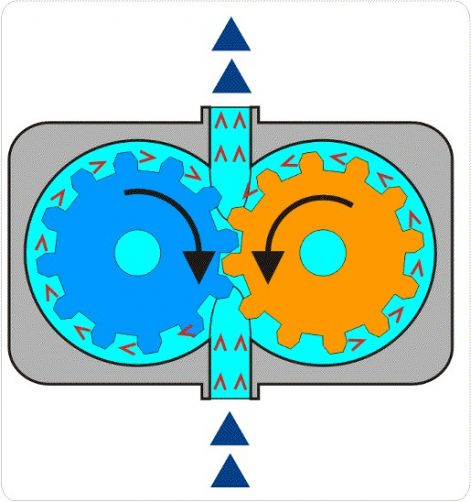

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума, за счёт движения шестеренок. Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней. Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости. При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия. Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом. Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики. Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

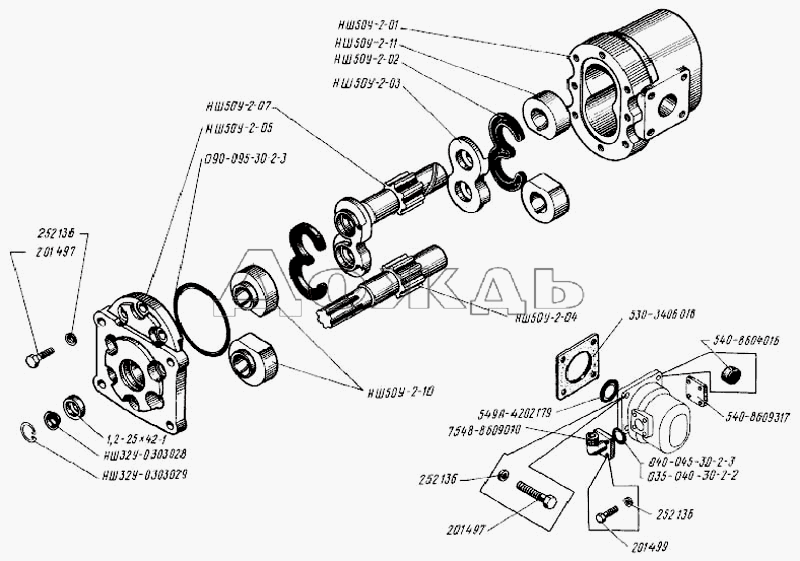

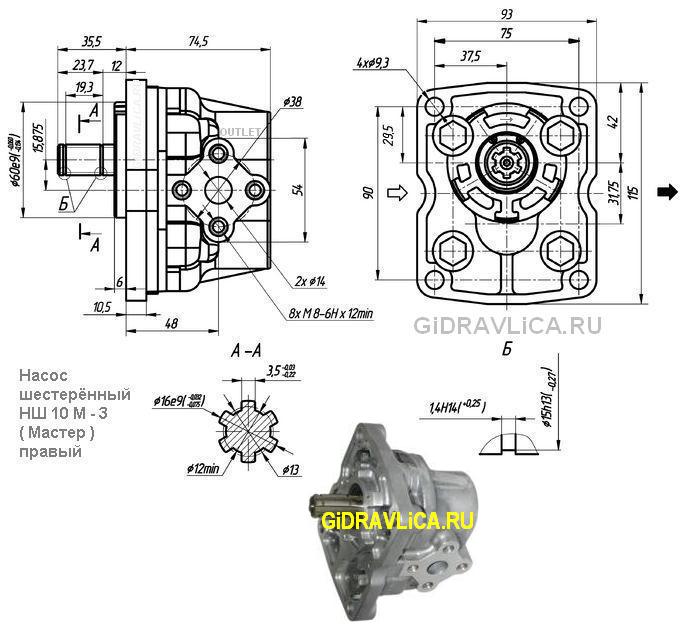

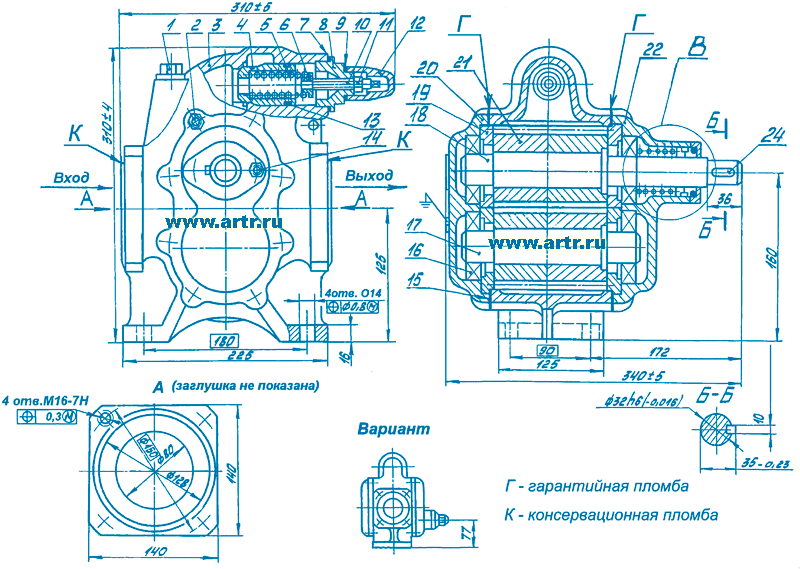

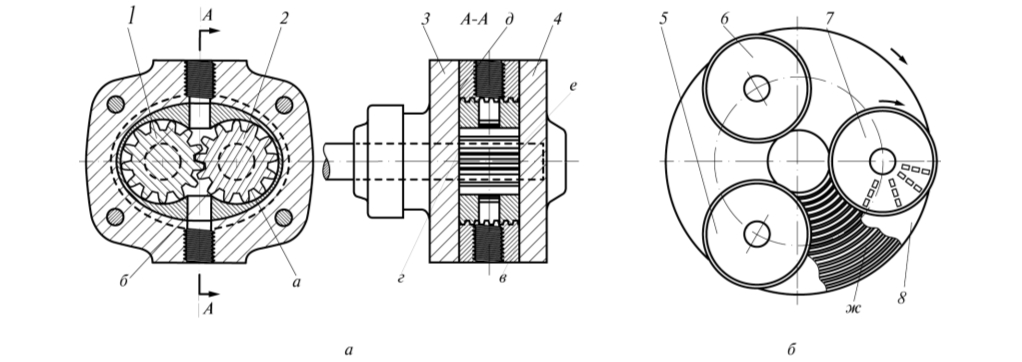

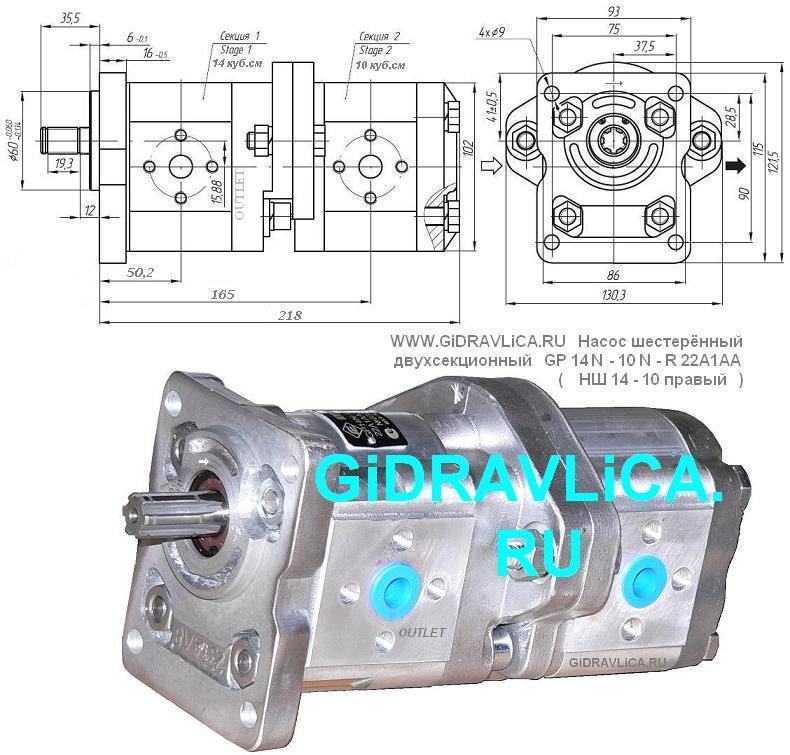

Конструкция шестеренчатого насоса

Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

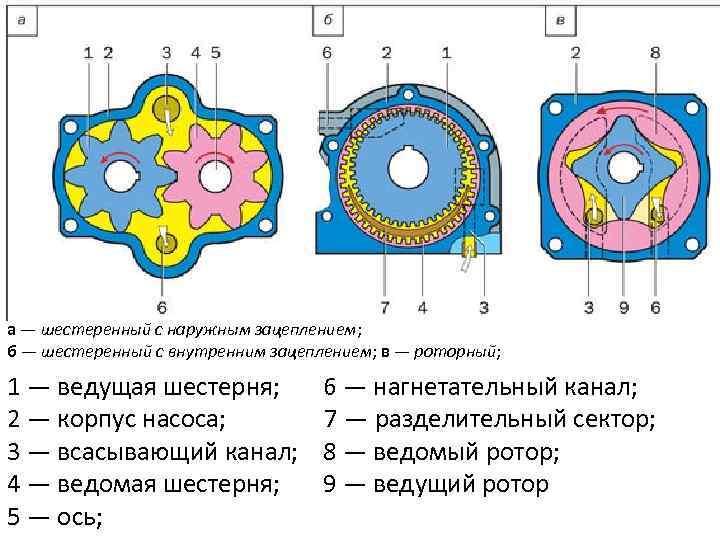

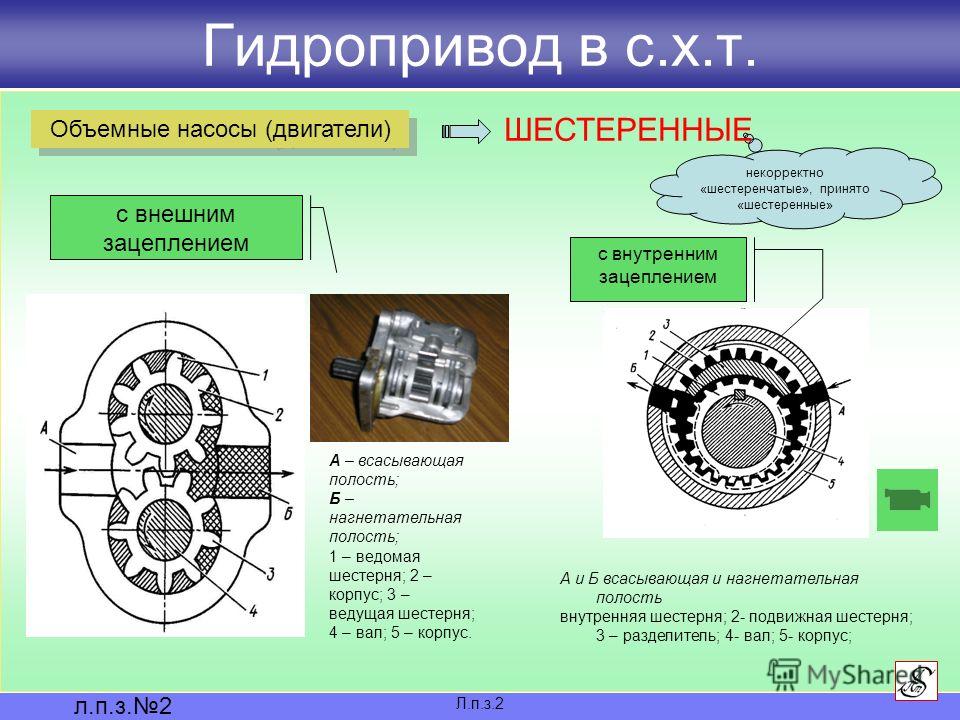

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Основным назначением является перекачка смазочных материалов или охлаждающей жидкости.

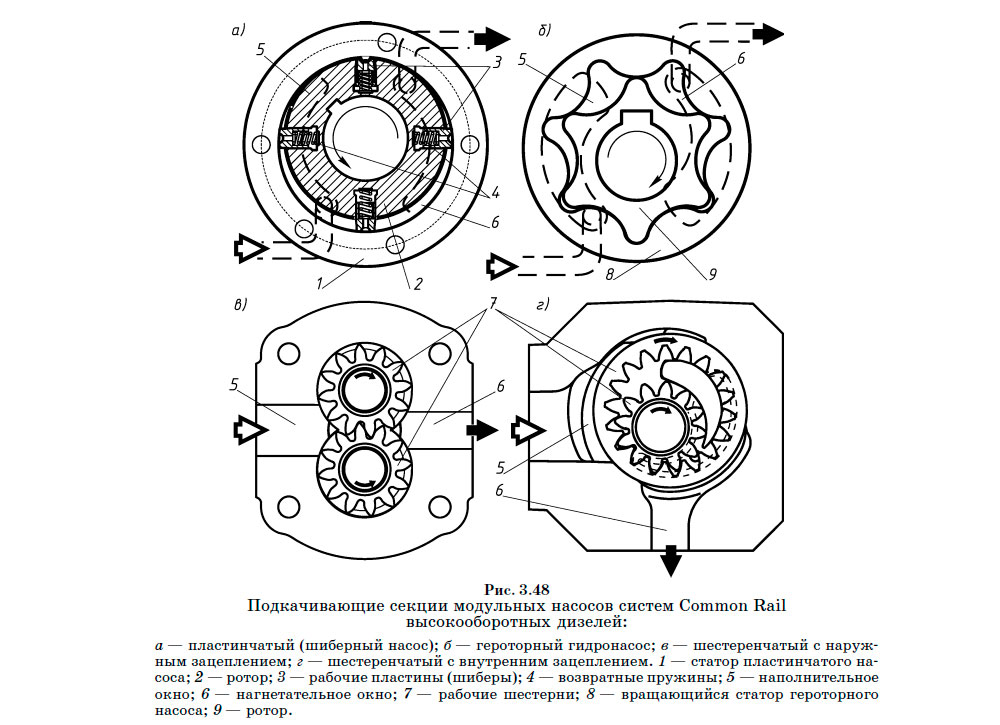

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

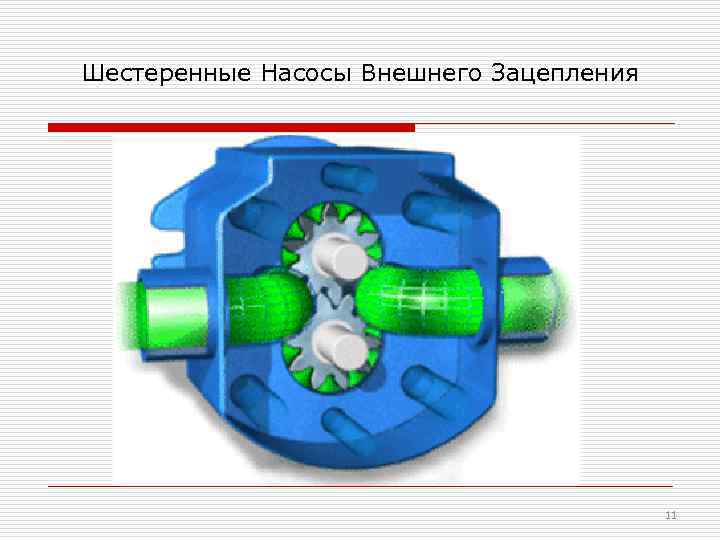

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

шевронная шестерня;
цилиндрическая форма с косыми зубьями;
прямая цилиндрическая форма зубьев.

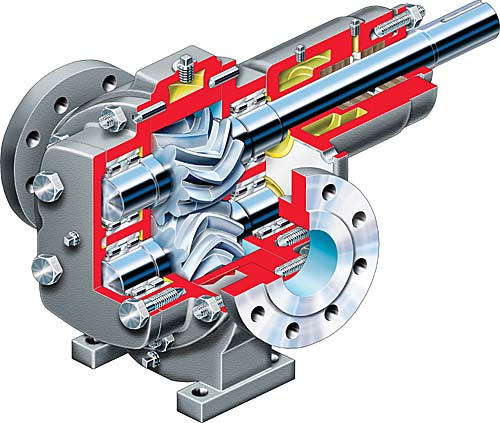

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

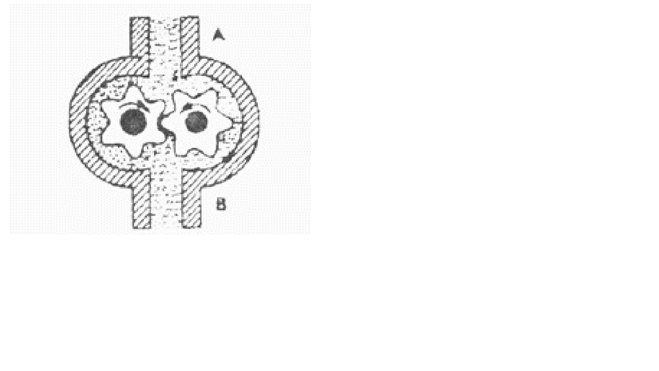

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

высокое выходное давление;
работа с жидкостями высокой вязкости;
перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
различные материалы исполнения позволяют использовать установку со всеми составами;
относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

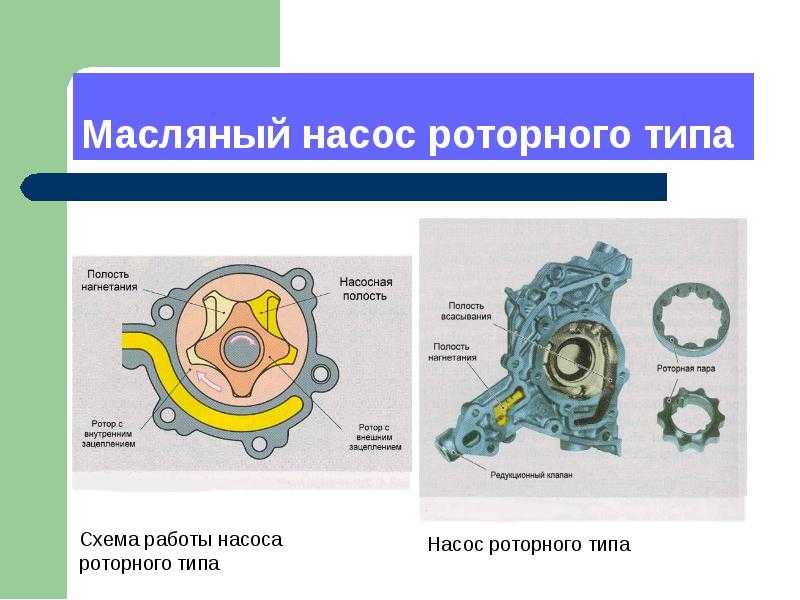

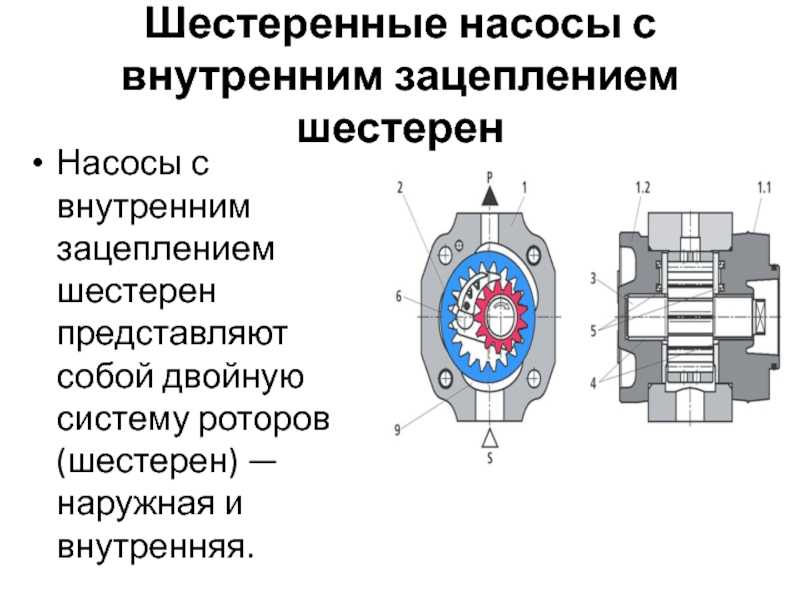

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

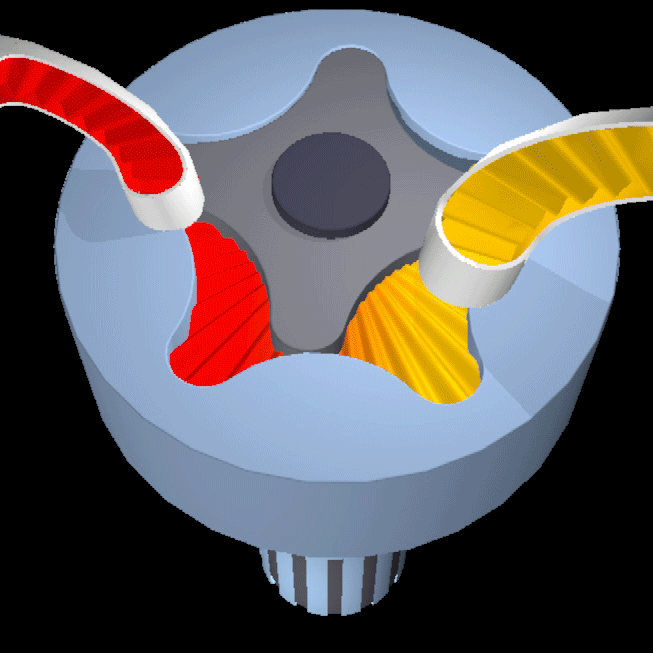

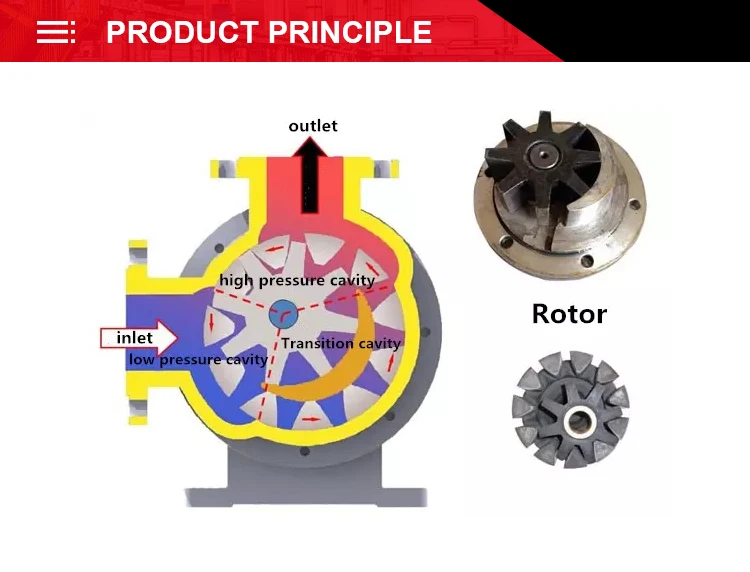

Насос с внутренним зацеплением

Основной принцип работы:

Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
перекачка туго вязких материалов;
отсутствие пульсаций при работе;
предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

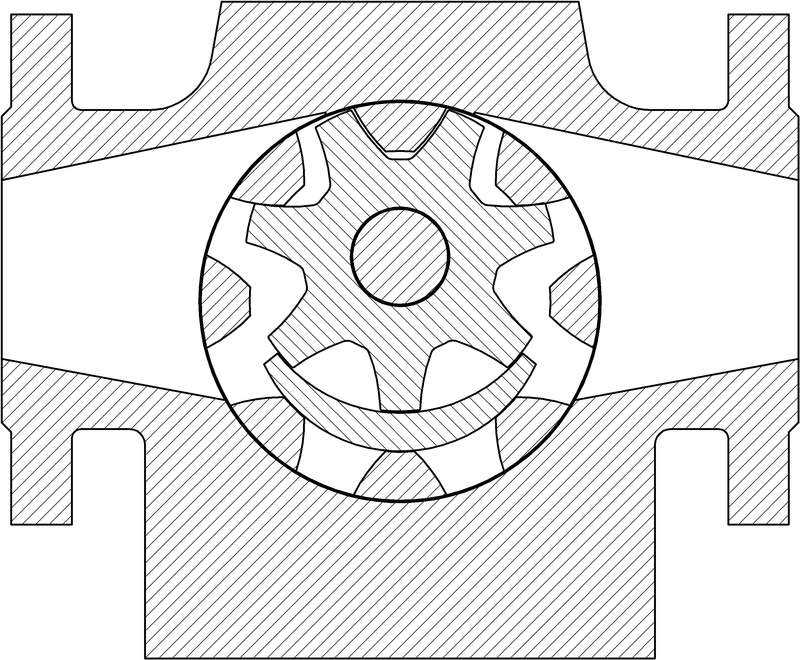

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Типы уплотнения вала насоса

Имеются различные уплотнения вала шестеренчатого механизма, каждое из них применяется в соответствии с конструкцией, типом прогоняемой жидкости.

Встречаются следующие типы уплотнений:

сальниковое или манжетное уплотнение, изготавливается из маслостойких разновидностей резины;
уплотнение торцевого типа, газовая разновидность.

Газодинамические и магнитные муфты применяются в бесконтактной среде, что повышает прочность, надежность соединения.

Принцип работы шестеренчатого насоса

Общее описание и назначение шестеренчатых насосов
Принцип работы
Технические характеристики
Область применения
Принцип работы шестеренного насоса

При наружном использовании размеры не имеют значения, однако при использовании при ограниченном пространстве, в особенности под капотом автомобиля, имеют большую роль. Наиболее распространенным видом гидравлического механизма для различных жидкостей является шестеренчатый насос.

Общее описание и назначение шестеренчатых насосов

Существует три основные категории устройства:

роторный;
шестеренчатый;
мембранный тип.

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой.

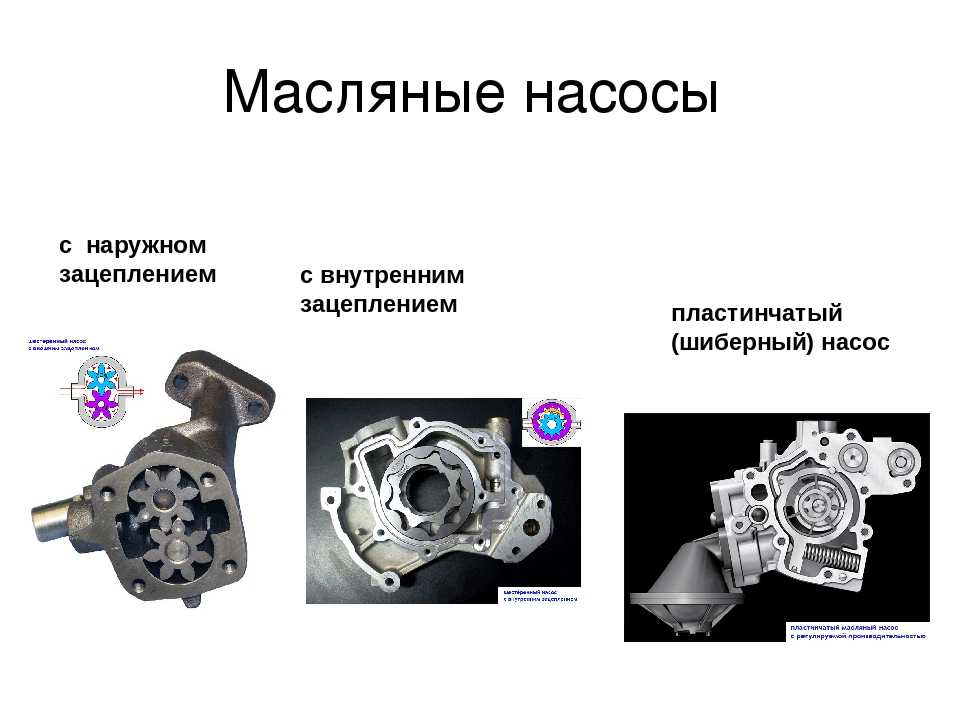

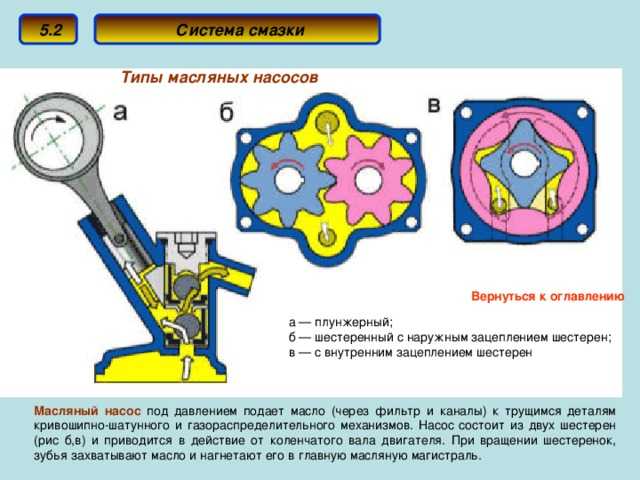

Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов.

Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом.

Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Промышленный насос

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума за счёт движения шестеренок.

Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней.

Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости.

При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия.

Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом.

Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики.

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.

Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

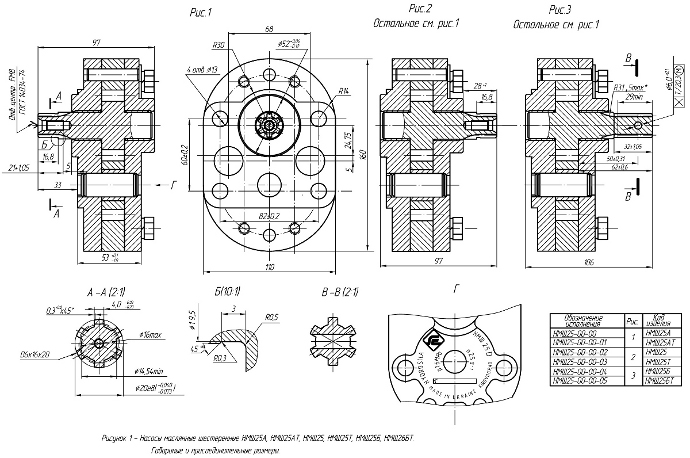

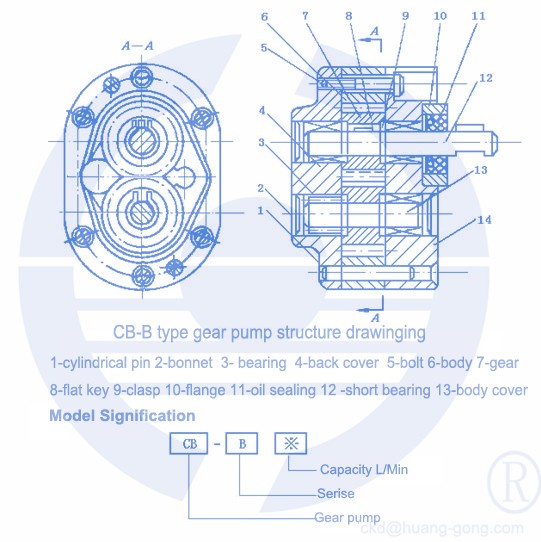

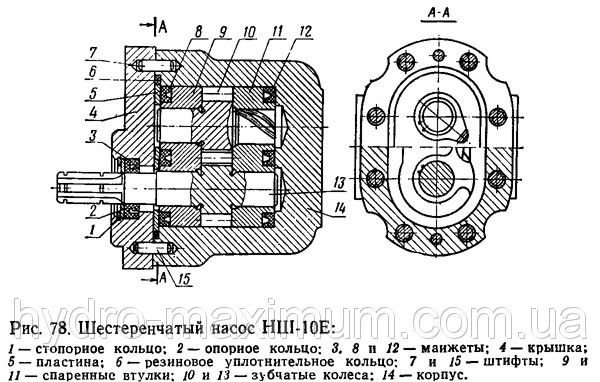

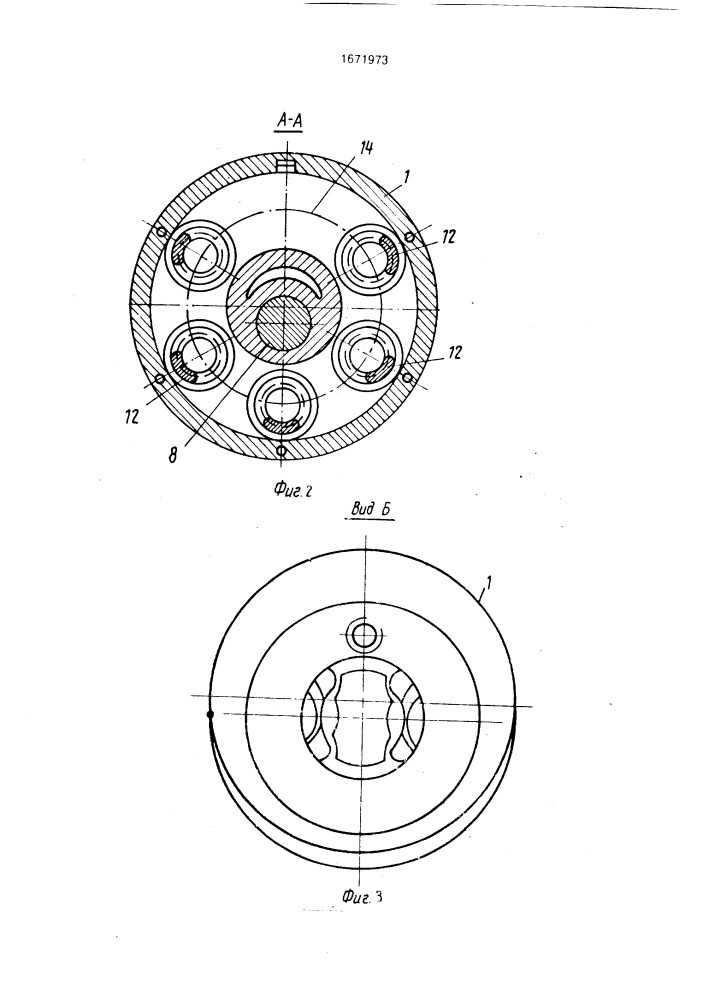

Конструкция шестеренчатого насоса

Область применения

Шестерные насосы используются для подачи давления до 2,5 МПа.

Основное предназначение такого рода устройств это перекачка вязких жидкостей: масла, нефть мазуту и даже цемент и битум.

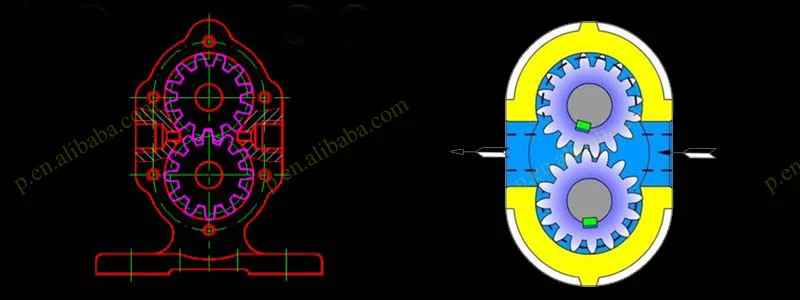

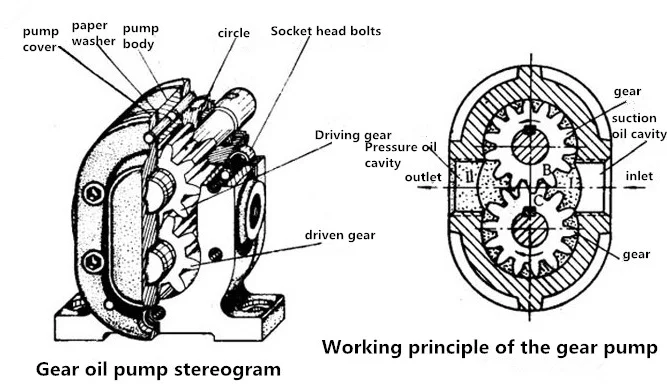

Принцип работы шестеренного насоса

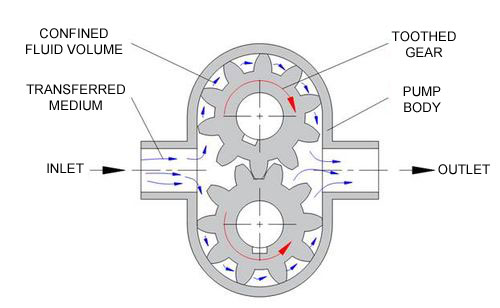

Простейший шестеренный насос состоит из пары одинаковых шестерен — ведущей и ведомой, находящихся в зацеплении и помещенных в корпусе насоса (статоре) с малыми торцовыми и радиальными зазорами. Ведущая шестерня приводится во вращение двигателем.

При вращении шестерен жидкость, заполняющая впадины между зубьями, перемещается из полости всасывания в полость нагнетания. Так как крышка корпуса насоса достаточно плотно прилегает к торцам шестерен, то жидкость выжимается из впадин, когда зубья входят в зацепление на противоположной нагнетательной стороне насоса. Перетеканию жидкости в обратном направлении препятствует плотное сцепление зубьев шестерен.

Вследствие разности давлений на всасывающей и нагнетательной сторонах шестерни подвергаются воздействию радиальных сил, что может привести к заклиниванию ротора.

Чтобы предотвратить чрезмерное увеличение давления в области нагнетания и образование вакуума на противоположной стороне при отходе зуба из впадин, в корпусе насосов выполняют разгрузочные каналы для выравнивания давления.

Для этих же целей могут служить каналы и в роторных шестернях, полученные сверлением отверстий во впадинах зубьев.

В насосах высокого давления (свыше 10 МПа) торцовые зазоры уплотнены специальными «плавающими» втулками, которые прижимаются к шестерням при повышенном давлении. Для повышения давления жидкости применяют многоступенчатые шестеренные насосы, в которых подача каждой последующей ступени меньше подачи предыдущей. Они развивают давление до 20 МПа.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Шестеренные насосы

Швейцарские

традиции.

Качественные

и технологичные

инжиниринговые

решения.

Компания ENCE GmbH / Швейцария, готова разработать и поставить по Вашему индивидуальному техническому заданию шестеренные насосы.

Устройство и принцип работы шестеренного насоса с внешним зацеплением (видео)
Общее описание шестеренных насосов

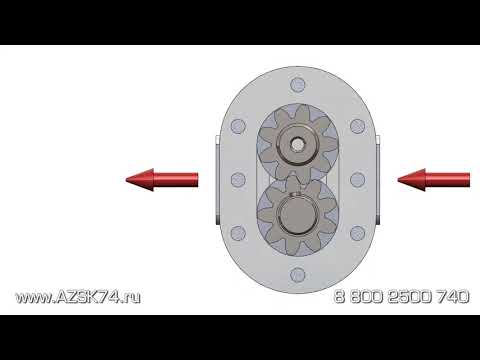

Принцип работы шестеренного насоса (3D модель)
Типы шестеренных насосов по характеру зацепления шестерен
- с внешним зацеплением
- с внутренним зацеплением
- трехшестеренные насосы
Основные узлы насоса
Принцип действия шестеренного насоса
Преимущества насоса
Основные типы и технические характеристики
Материальное исполнение
Применение в промышленности
- шестеренные насосы в машиностроении
- шестеренные насосы общепромышленного применения
- шестеренные насосы для тяжелых нефтепродуктов, перекачивания битума
- шестеренные насосы для вискозы
Примеры наших шестеренных насосов
- шестеренный насос на масло моторное
- шестеренный насос для перемешивания масла при блендировании
- шестеренный насос для перемешивания концентрата присадок в моторное масло при растворении присадок
- горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя производительностью 2,5 м3/час
- горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута, производительностью 4 м3/час
- шестеренный насос на масло моторное, вариант 2
- шестеренный насос для перекачки нефти
- шестеренный насос на масло моторное, вариант 3
- шестеренный насос для перекачивания базового масла из емкостей хранения в аппарат блендирования масла
- шестеренные насосы для скачивания масла из железнодорожных емкостей
- шестеренный насос с двойным торцевым уплотнением
- шестеренный насос с магнитной муфтой
- шестеренный насос для турбинного масла
- Шестеренный насос с внутренним зацеплением для концентрата
- Шестеренный (шестеренчатый) насос с магнитным приводом
  - Вариант №1: Насос для дозирования раствора хлорангидрида в Изопаре
  - Вариант №2: Насос для дозирования водного раствора метафенилендиамина
- Горизонтальный шестеренчатый насос с внешним зацеплением (Пример 1)
- Горизонтальный шестеренчатый насос с внешним зацеплением (Пример 2)

Устройство и принцип работы шестеренного насоса с внешним зацеплением (видео)

Общее описание шестеренных насосов

По виду рабочей камеры и типу ее соединения со входом/выходом насоса шестеренные гидромашины относятся к объемному оборудованию. Как и все прочие виды объемных роторных гидромашин, гидромашины шестеренного типа функционируют в двух обратных режимах: режиме насоса и гидромотора. Как насос, шестеренная гидромашина работает при прикладывании к валу вращательного момента. Если с вала, наоборот, снимается вращательный момент и на вход машины под давлением подается жидкость, то машина начинает функционировать как гидромотор.

Шестеренный насос состоит из двух шестерен, которые зацеплены друг за друга и расположены в корпусе насоса с малыми зазорами. Одна из шестерен выполняет функцию ведущей, вторая – ведомой. Когда шестерни вращаются, рабочая жидкость попадает между зубьями и, таким образом, изолируется от всасывающей и напорной магистралей, после чего зубья вытесняют жидкость в напорную магистраль.

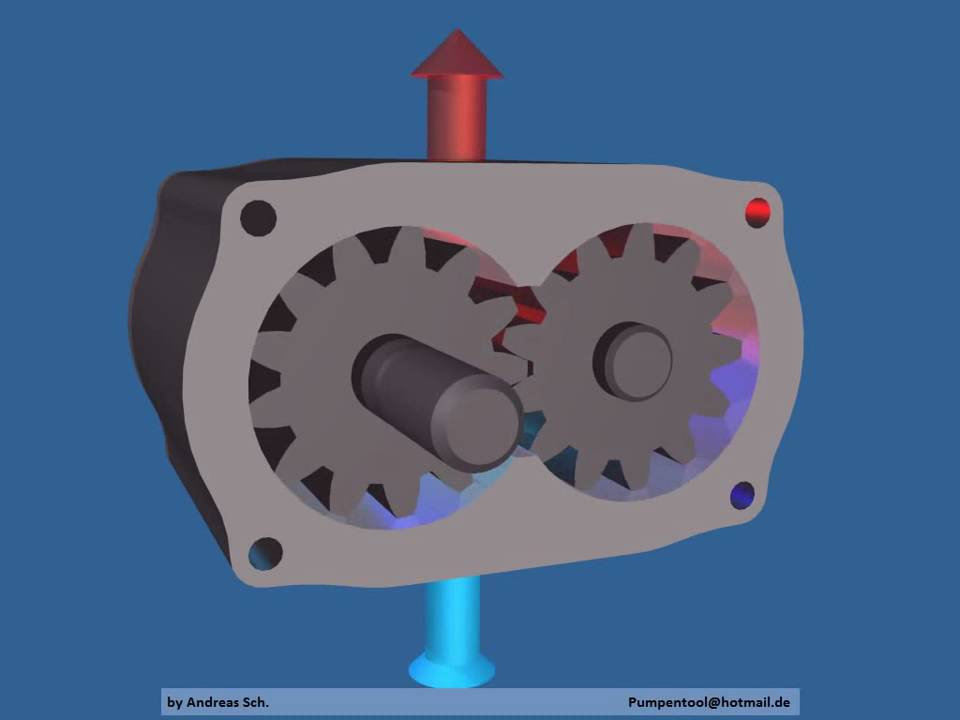

Принцип работы шестеренного насоса (3D модель)

Типы шестеренных насосов по характеру зацепления шестерен

По характеру зацепления шестерен, шестеренные насосы подразделяются на три основных типа.

1. Шестеренные насосы с внешним зацеплением

Данный тип шестеренных насосов является наиболее распространенным и простым. Принудительное смещение вызывается посредством изменения объемов в полостях сцепленных между собой шестерен, которые имеют независимые приводы. Данный насос является мощным и недорогим вариантом. Как правило, шестеренные насосы используются для перекачки жидкостей с высоким уровнем вязкости и не содержащих включения. По сравнению с насосами, которые имеют внутреннее зацепление, насосы с внешним зацеплением способны работать при намного больших давлениях, но являются менее компактными конструкциями.

2. Шестеренные насосы с внутренним зацеплением

Данный тип шестеренных насосов является вариацией, в которой ведомая шестерня располагается внутри ведущей с большим диаметром и опирается на полумесяц выполненный из стали. При вращении шестерен, такая конструкция имеет больший объем вытеснения, вследствие чего наполненный насос с внутренним зацеплением обладает всасывающим эффектом.

3. Трехшестеренные насосы

Такие насосы имеют одну ведущую шестерню и две ведомые, 4 всасывающие и 5 напорных полостей. Данные насосы выгодно использовать в гидроприводах, где необходимо иметь две напорные гидролинии, независящие друг от друга. Число зубьев и угол зацепления напрямую влияет на равномерность подачи жидкости. Чем больше зубьев, тем равномернее подача, но меньше производительность. В боковых стенках корпуса насоса есть разгрузочные канавки, по которым жидкость отводится в одну из полостей, в следствие чего жидкость не защемляется в зоне контакта зубьев шестерен.

Основные узлы насоса

Корпус насоса данного вида изготовлен из сплава алюминия, внутри располагается подшипниковый блок с ведущей и ведомой шестернями, а также уплотняющий блок.

В центре уплотняющего блока имеются две сегментные поверхности, которые охватывают зубья с установленным зазором и служат для радиального уплотнения шестерен. Торцевое уплотнение обеспечивается двумя поджимными пластинами, которые располагаются в специальных пазах уплотняющего блока с двух сторон шестерен. Левая часть уплотняющего блока и поджимные пластины имеют углубления под резиновые прокладки. Из полости нагнетания жидкость давит на пластины, которые прижимаются к торцам шестерен, что компенсирует зазор и обеспечивает одинаковые утечки независимо от уровня рабочего давления насоса. Обе шестерни (как ведущая, так и ведомая) сделаны заодно с цапфами, опирающимися на подшипники скольжения уплотняющего и подшипникового блоков. Насос закрывает крышка, имеющая уплотнительное резиновое кольцо. Приводной вал шестеренного насоса имеет уплотнение резиновой манжетой, которая закреплена специальными кольцами в корпусе насоса.

Принцип действия шестеренного насоса

Шестеренный насос имеет две шестерни, которые располагаются в корпусе. Одна из шестерен активируется при помощи электродвигателя расположенного на оси, а вторая вращается в результате плотного зацепления зубьев. В процессе работы зубья колес захватывают жидкость, отжимают ее к стенкам корпуса и перемещают на сторону нагнетания, прочь от стороны всасывания. Благодаря тому, что зубья плотно сцеплены, переток рабочей жидкости в обратном направлении практически исключен.

Число зубьев может быть сокращено до двух, но при этом элементы совершающие вращения будут иметь очертания, напоминающие восьмерку.

В нагнетателе данного типа должен быть обеспечен привод от двигателя обоих элементов, т.к. они не имеют зацепления в отличие от зубчатых насосов.

По характеру вытеснения шестеренные насосы относятся к роторно-вращательным машинам и являются традиционными представителями роторных гидромашин с вытеснителями в форме зубчатых колес. В таких насосах вытесняемая жидкость двигается в плоскости, которая перпендикулярна оси вращения и переносится из всасывающей в нагнетательную полость. Вытеснители, при этом, совершают исключительно вращательные движения.

Насос внешнего типа зацепления шестерен получил наибольшее распространение. Такой насос имеет две одинаковые цилиндрические шестерни, одна из которых выполняет функцию ведущей, вторая является ведомой. Обе шестерни расположены в плотном корпусе (статоре). По мере того, как шестерни вращаются, жидкость, находящаяся во впадинах зубьев, перекачивается из полости всасывания в полость нагнетания. Насосы с шестернями внешнего зацепления имеют несложную и одновременно надежную конструкцию, обладают небольшой массой.

Насосы с шестернями внутреннего зацепления являются компактными, но сложными в изготовлении конструкциями.

При необходимости увеличить подачу, используются трех и более шестеренные насосы. В таком насосе шестерни располагаются вокруг одной центральной ведущей шестерни. Для того, чтобы повысить уровень давления рабочей жидкости, используются многоступенчатые шестеренные насосы. Подача каждой следующей ступени таких насосов меньше подачи предыдущей. Перепускной клапан обеспечивает отвод излишка жидкости.

Преимущества шестеренного насоса

Шестеренные насосы получили широкое распространение в самых различных отраслях промышленности благодаря ряду преимуществ перед насосами прочих типов. Ключевыми преимуществами таких насосов являются надежность, компактность, простота конструкции, относительно высокий показатель КПД. Кроме того, в шестеренных насосах нет рабочих органов, которые подвергаются воздействию центробежной силы, что делает возможным их эксплуатацию при частоте вращения 20 с^-1. Помимо этого, шестеренные насосы способны создавать высокий уровень давления, перекачивать вязкие и горячие вещества, а также изменять направление перекачки жидкости.

Достоинства такого типа нагнетателя заключается в простоте и компактности конструкции, отсутствии клапанов, а также возможности использования в качестве приводов высокоскоростных электродвигателей, риверсивность, возможность получения высокого уровня давления (5 МПа для шестеренных насосов и 0.5 МПа для насосов «восьмерочного» типа).

Основные типы и технические характеристики

Эксцентриковые шестеренчатые насосы внутреннего зацепления

Модульные шестеренчатые насосы

Пищевые насосы

Шестеренчатые насосы с косыми зубьями

Материальное исполнение

Корпус насосы и шестерни: чугун, литая сталь, нержавеющая сталь AISI 304-316, чугун с шаровидным графитом
Подшипники: snbz 12 бронза, подшипник, углеграфит, карбид кремния, покрытие твердым металлом
Уплотнение: набивка, чистое графитовое уплотнение, торцевое уплотнение.

Применение в промышленности

Шестеренные насосы широко применяются для перекачки нефтепродуктов, не содержащих механические примеси. Такие насосы часто работают с: мазутом, маслом, нефтью, дизельным топливом, парафином, а также другими смазывающими веществами, не вызывающими коррозию.

На основании принадлежности шестеренных насосов к оборудованию объемного типа, существует классификация данных типов насосов.

1. Шестеренные насосы предназначенные для применения в машиностроении.

В данной отрасли шестеренные насосы функционируют в составе рабочей системы и запускаются элементом машины, в которую они интегрированы. Шестеренные насосы имеют внутренние опоры скольжения, которые смазываются перекачиваемой жидкостью. Как правило, шестерни прямозубые и сделаны из углеродистой стали. Корпус литой или штампованный, изготавливается из чугуна или алюминиевых сплавов. Уплотнения манжетного типа, либо варианты торцевого.

2. Шестеренные насосы предназначенные для общепромышленного применения.

Как правило, используются при перекачивании вязких жидкостей и жидкостей с высокой температурой. Шестерни косозубые, подшипники качения. Запускаются при помощи электродвигателей. Основные характеристики можно определить по маркировке на этикетке.

3. Шестеренные насосы предназначенные для перекачивания битума.

Данный тип насосов активно применяются в нефтепромышленности, в строительстве. Для предотвращения застывания жидкости насосы снабжены шкафом управления и нагревателем, а также имеют привод от электродвигателя. Для равномерного погашения вибраций при работе, конструкция насоса выполнена на одной раме. Подобные изделия могут перекачивать битумные мастики при 120 °C.

4. Шестеренные насосы предназначенные для работы с вискозой.

В данной области применения, обычной практикой является интеграция насосов в состав машин и агрегатов. Шестеренные насосы используются для производства химических нитей различного типа. В процессе работы, насосы перекачивают прядильный (ацетата целлюлоз) и раствор вискозы в необходимых пропорциях. Запускаются насосы при помощи станка, в который они встроены. В следствие высокого уровня вязкости перекачиваемых жидкостей — частота вращения вала небольшая.

Область применения

Расходный резервуар нефтяного топлива, резервуары нефтяного газа, дизельного топлива
Небольшие системы циркуляции горячего масла
Медицина, химия и производство моющих средств
Красочная промышленность
Судостроительный сектор
Асфальт
Пищевой сектор

Примеры наших шестеренных насосов

Шестеренный насос для масла (моторное)

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерённый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

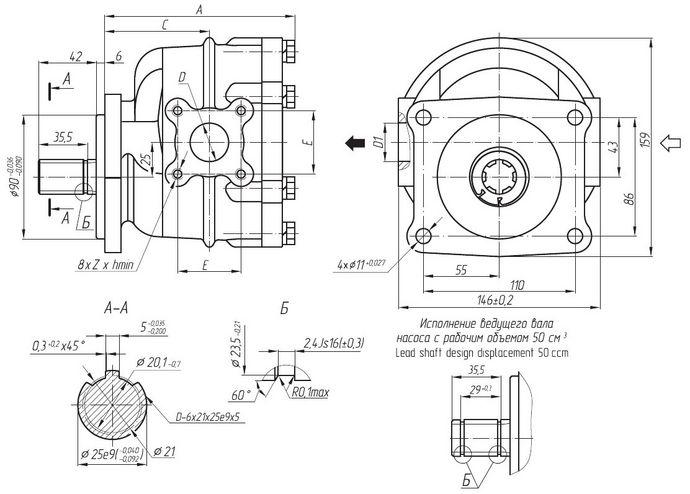

Чертеж шестеренного насоса

Шестеренный насос для перемешивания масла при блендировании.

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 18,5 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Чертеж шестеренного насоса

Шестеренный насос для перемешивания концентрата присадок в моторное масло при растворении присадок

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик

Схема насосного агрегата

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя производительностью 2,5 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для горячей перекачки теплоносителя, а именно синтетического масла. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Фланцы

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

При высокой температуре окружающей среды мощность электродвигателя будет изменяться, поэтому мощность была выбрана с 20% запасом.

Объем поставки

Насос;
Электродвигатель;
Муфта с защитой;
Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута, производительностью 4 м3/час

Горизонтальный самовсасывающий шестерёнчатый насос, предназначенный для перекачки топочного мазута. С шестернями и валом из отожжённой закалённой стали, со сменными вставками подшипников, включая двойные втулки подшипника. Шестерни с косозубым зубчатым зацеплением обеспечивают бесшумную работу.

Технические характеристики насоса

Перекачиваемая среда

Материальное исполнение

Смонтировано на насосе

Регулирующий предохранительный клапан, соединённый со стороной всасывания.

Технические характеристики электродвигателя

Примечание:

Объем поставки

Насос;
Электродвигатель;
Муфта с защитой;
Рама основания.

Примечание

Вышеуказанный насос будет поставлен с рубашкой обогрева с помощью теплоносителя.

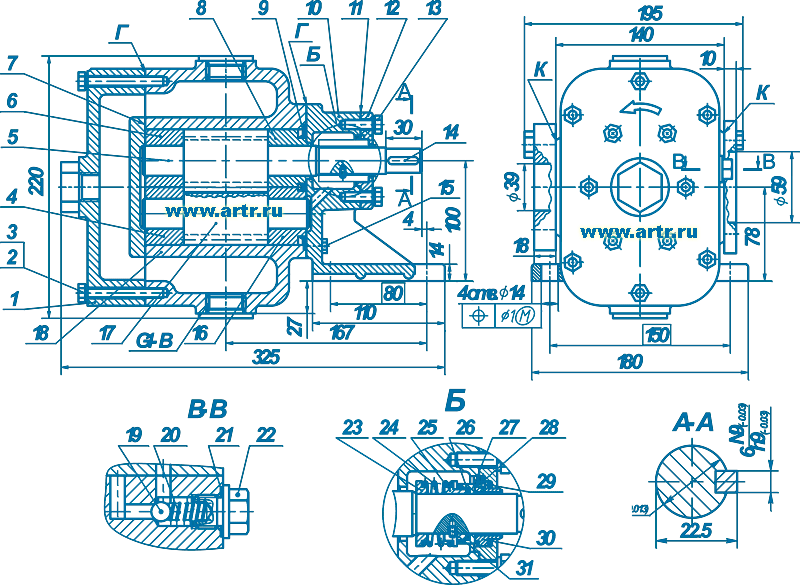

Общий вид насосов и их разрез

Шестеренный насос для масла (моторное), вариант 2

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании

Технические характеристики электродвигателя

Материальное исполнение

Таблицы рабочих характеристик

Шестеренный насос для перекачки нефти

Описание

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Примечание

Насос и электродвигатель установлены на стальной раме основания, муфта выполнена с алюминиевой защитой.

Шестеренный насос для масла (моторное), вариант 3

Технические характеристики перекачиваемой среды

Технические характеристики насоса

Насос шестерёнчатый со встроенным предохранительным клапаном с электродвигателем на общей раме-основании.

Технические характеристики электродвигателя

Материальное исполнение

Схема насосного агрегата

Объем поставки

Насос;
Редуктор;
Электродвигатель;
Рама основание;
Муфта.

Шестеренный насос для перекачивания базового масла из емкостей хранения в аппарат блендирования масла

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 30 кВт, IP 55, 380В/3/50Гц

Материальное исполнение насоса

Графики рабочих характеристик шестеренного насоса

Схема насосного агрегата

Шестеренные насосы для скачивания масла из железнодорожных емкостей

Технические характеристики

Характеристики перекачиваемой среды

Технические характеристики электродвигателя

Электродвигатель 3-х фазный, 45 кВт, IP 55, 380В/3/50Гц

Материальное исполнение

Графики рабочих характеристик

Схема насосного агрегата

В объем поставки входят:

Насос;
Редуктор;
Электродвигатель;
Рама основание;
Муфта.

Шестеренный насос с двойным торцевым уплотнением

1½» Шестеренчатый насос из чугуна, со встроенным клапаном безопасности, с двойным механическим уплотнением с резервуаром (API 682 — План 52) с 0,75 кВт электродвигателем на опорной плите

Насосный агрегат соответствует ATEX II 2G EEx-де-IIB Т4х (Зона 1)

Технические характеристики

Фланцы:

Фланцы по ISO DN40 PN16 при 90°С, FF

Материальное исполнение

Конструктивные особенности

Электродвигатель

3-х фазный электрический двигатель 0,75 кВт, 8 полюсной, 720 об/мин, 230/400В, 50Гц, IP55, класс изоляции F, ATEX II 2G EEx-de IIB T4, макс. температура применения 40 °С

В объем поставки входит:

Насосный агрегат;
+2A Atex Сертификат;
Датчик температуры R, PT 100, 0-150 °C с встроенным трансмиттером 4-20 mA linear, 8-30 VDc, 0-150 °C;
Резервуар;
Реле уровня для резервуара;
Ответные фланцы;
Зажим заземления;
Запасные части (двойное мех уплотнение)
Набор прокладок

Рабочие характеристики в зависимости от вязкости

Габаритный чертеж

Шестеренный насос с магнитной муфтой

1½» Шестеренчатый насос из чугуна, со встроенным клапаном безопасности, с магнитной муфтой с 0,75 кВт электродвигателем на опорной плите

Насосный агрегат соответствует ATEX II 2G EEx-de IIB T4x (Zone 1)

Технические характеристики

Фланцы:

Фланцы по ISO DN40 PN16 при 90°С, FF

Материальное исполнение

Конструктивные особенности

Электродвигатель

В объем поставки входит:

Насосный агрегат;
+2A Atex Сертификат;
Датчик температуры R 40,50..M, PT 100, 0-150 °C с встроенным трансмиттером 4-20 mA linear, 8-30 VDc, 0-150 °C;
Ответные фланцы;
Зажим заземления;
Набор прокладок

Рабочие характеристики в зависимости от вязкости

Габаритный чертеж

Шестеренный насос для турбинного масла

Техническое описание:

Режим работы:

Конструкция:

Редуктор/управление:

Двигатель:

Шестеренный (шестеренчатый) насос с магнитным приводом

Описание:

Предлагаемые нами шестеренчатые насосы хорошо подходят для требовательных применений в области транспортировки опасных продуктов или дорогих химических веществ. Они работают без пульсаций и без утечек. Шестеренчатые насосы с магнитным приводом не имеют уплотнений вала и поэтому их применение абсолютно исключает утечку. Насосы идеально подходят для точного дозирования небольших объемов.

Вариант №1: Насос для дозирования раствора хлорангидрида в Изопаре

Среда:
Перекачиваемая среда: раствора хлорангидрида в Изопаре
Температура среды: 25°C
Вязкость: 1 мПас

Технологический процесс:
Диапазон производительности: 0,5 л/мин
Давления: 2 бар

Описание насоса:

Вариант №2: Насос для дозирования водного раствора метафенилендиамина

Среда:
Перекачиваемая среда: водный раствор метафенилендиамина
Температура среды: 25°C
Вязкость: 1 мПас

Технологический процесс:
Диапазон производительности: 0,5 л/мин
Давления: 2 бар

Описание насоса:

График рабочих характеристик:

Типовой чертеж:

Горизонтальный шестеренчатый насос с внешним зацеплением (Пример 1)

Технические характеристики

Материальное исполнение

Электродвигатель

Примечание:

Для хорошей смазки подшипников насоса рабочая жидкость не должна иметь более низкую кинематическую вязкость, чем 37,4 мм2/с при заданных скоростях.
Насос не оснащен внутренним предохранительным клапаном. Именно поэтому необходимо использовать и устанавливать наружный предохранительный клапан в линию нагнетания в качестве защиты от превышения давления.
Перекачиваемая жидкость должна быть без твердых включений и иметь смазывающую способность. Рекомендуемая степень фильтрации 0,03-0,05 мм.

Горизонтальный шестеренчатый насос с внешним зацеплением (Пример 2)

Технические характеристики

Материальное исполнение

Электродвигатель

Шестеренный насос с внутренним зацеплением для концентрата

2 1/2″ шестеренный насос с внутренним зацеплением из нержавеющей стали, со встроенным предохранительным клапаном, с сальниковой набивкой, с редуктором, с двигателем с PTC для управления преобразователем частоты, на опорной плите.

Насос подходит для ATEX II 2G EEx-de IIB T4x (Zone 1)

Данные насоса

Перекачиваемая среда КФК-карбамидо формальдегидный концентрат

Тв. частицы нет*

Температура 20-90°С

Плотность 1330 кг/м3

Вязкость 200 м Пас

Производительность 10 м3/час

Давление на нагнетании 6,00 бар

Высота всасывания заполненный всас

NPSH насоса 3 м

Число оборотов 378 об/мин

Установленная мощность 5,5 кВт

*При наличии тв. частиц в среде необходимо установить фильтр на входе (опционально)

Соединение

Фланцы на входе и выходе ISO flange DN 65 PN16

Позиция горизонтальная

Материальное исполнение

Корпус насоса Stainless Steel AISI 316 / ASTM A743 CF-8M

Шестерня Stainless steel ASTM A276 AISI 329

Шпилька Карбид вольфрама

Втулка Карбид вольфрама

Ротор Stainless Steel AISI 316 / ASTM A743 CF-8M

Вал Stainless steel ASTM A276 AISI 329

Втулка вала Карбид вольфрама

Предохранительный клапан Stainless Steel AISI 316 / ASTM A743 CF-8M

Набивка GFO© PTFE filled Graphite

Привод

Редуктор с электродвигателем 5,5 кВт; 378 об/мин; 400/690 В; 50 Гц; IP55

с PTC (3x 120°C) для управления

преобразователем частоты ATEX, постоянный

крутящий момент (R pumps), 10-50 Гц

Взрывозащита ATEX II 2G EEx-de IIB T4

Температура окр воздуха макс +40°С

Таблицы производительности

Примерные габариты

Шестеренный насос с внутренним зацеплением для концентрата, ТИП 2

Данные насоса

Перекачиваемая среда КФК-карбамидо формальдегидный концентрат

Вязкость 155 сСт

Производительность:

норм 10,23 м3/час

мин 9,72 м3/час

макс 10,74 м3/час

Отклонение потока 4,96%

Давление 6,00 бар

Число оборотов 445 об/мин

Число оборотов в % от макс. 37%

Температура 200°С

Потребляемая мощность 2,86 кВт

Периферийная скорость ротора 4 мм/с

NPSH насоса 1,4 м

Крутящий момент 61 Нм

Крутящий момент макс допустимый 17%

КПД 60%

Примечание:

Насосы не подходят для сред с твердыми частицами. Как вариант, можно установить фильтр, чтобы соответствующим образом защитить насос (опционально).

Максимальные размеры твердых частиц, взвешенных в жидкостях и перекачиваемых с помощью насосов, указаны ниже. Конечно, концентрация, а также давление и количество оборотов должны учитываться в каждом отдельном случае.

Допустимые размеры твердых частиц по шкале MOHS (Мооса) = 6, для данного насоса = 100 мкм.

Для вашего сведения шкала Мооса указана ниже:

1. Тальк

2. Гипс

3. Известковый шпат

4 Фторид кальция

5. Апатит

6. Полевой Шпат

7. Кварц

8. Топаз

9. Корунд

10. Алмазный

Данные электродвигателя

Мощность 4,00 кВт

Количество полюсов 4

Число оборотов 1455 об/мин

Класс изоляции F

Исполнение IP55

Сила тока 8,00 А

IA/IN 7,80

Cos φ 0,82

Материальное исполнение

Корпус насоса GX5 CrNiMo 19-11-2

Соединение DIN 2543 PN16 DN80

Ротор / шестерня X3CrNiMoN27-5-2

Шестерня подшипника из карбида вольфрама

Шестерня из карбида вольфрама

Основной подшипник из карбида вольфрама

Вал покрытие X3CrNiMoN27-5-2

Уплотнение вала (Сторона процесса) Пропитанная тефлоном, не асбестовая набивка

Муфта AR42 EN-GJL-250

Опорная плита 300F из углеродистой стали

Графики рабочих характеристик

Примерные габариты

Шестеренный насос принцип работы

Шестеренчатый насос. Устройство, схема, принцип работы, назначение

Шестеренчатый или шестеренный насос это насос объемного типа. Широкое распространение данные насосы получили при работе с вязкими продуктами, такими как различные типы нефтепродуктов, масла, топлива и.т.д. Выделяют два основных типа шестеренчатых насосов: насосы с внешним зацеплением и насосы с внутренним зацеплением.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

Ведущая шестерня
Ведомая шестерня
Вал насоса, соединенный с приводом
Система уплотнения вала
Задний подшипник (втулка)
Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:	Шестерни	Упорные втулки
· Серый чугун	· Углеродистая сталь	· Графит
· Ковкий чугун	· Нержавеющая сталь	· Бронза
· Углеродистая сталь	· Дуплекс	· Карбид кремния
· Нержавеющая сталь	· PTFE
· Дуплекс	· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

Сальниковое уплотнение (ссылка на сальниковое уплотнение)
Манжетное уплотнение
Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

Перекачка высоковязких жидкостей
Высокое давление
Нет перегрузок на валу из-за подшипников с двух сторон
Тихая работа
Широкий выбор материалов
Возможность использовать в качестве дозировочных
Реверсивный насос

Недостатки:

Четыре упорных подшипника располагаются в перекачиваемой среды
Недопустимо попадание твердых включений
Не эффективны при работе с жидкостью с низкой вязкостью
Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

Энергетика
Нефтяная и газовая промышленность
Химическая промышленность
Гидравлические системы
Машиностроение
Пищевая
Фармацевтическая
Судостроение и судоходство

Основные назначения шестеренного насоса :

Перекачка топлива и смазочных масел
Дозирование присадок и полимеров
Перекачка хим. реагентов
Работа в гидравлических системах
Микродозирование

Основные производители

Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса также можно выделить следующие элементы:

Схема шестеренного насоса с внутренним зацеплением

Ведомая шестерня
Ротор
Система уплотнения вала
Всасывающий патрубок
Нагнетательный патрубок
Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:	Роторы и ведомые шестерни	Упорные втулки
· Серый чугун	· Серый чугун	· Карбид вольфрама
· Ковкий чугун	· Ковкий чугун	· Бронза
· Углеродистая сталь	· Углеродистая сталь	· Карбид кремния
· Нержавеющая сталь	· Нержавеющая сталь	· Керамика
· Дуплекс	· Дуплекс
	· PTFE

Типы уплотнения вала насоса

Сальниковое уплотнение (ссылка на сальниковое уплотнение)
Манжетное уплотнение
Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

Только два подвижных элемента
Только одно уплотнение вала
Перекачка высоковязких жидкостей
Работа без пульсаций
Низкий NPSHr
Настраиваемый зазор между зубьями и корпусом
Широкий выбор материалов
Реверсивный насос
Простое обслуживание

Недостатки:

Чувствителен к твердым включения
Ограничение по давлению
Подшипник постоянно находится в перекачиваемой среде
Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

Нефтяная и газовая промышленность
Химическая промышленность
Пищевая
Судостроение и судоходство

Основные назначения шестеренного насоса:

Перекачка топлива и смазочных масел
Производство полимеров и эластомеров
Производство спиртов и растворителей
Перекачка битума, гудрона, смолы
Пищевые продукты
Краски, клей
Мыльные растворы

Основные производители:

Конструкция, работа, типы и их преимущества

Насосная промышленность стала широко известна с самого 1982 года, и там было много усовершенствований и изобретений. Одна из разработок, которая стала великим изобретением, — это поршневые насосы и их типы. Расширенные знания в области охраны окружающей среды дали реальное развитие насосам, не имеющим уплотнений вала. Тенденция электроники и компьютеров даже вошла в сферу применения насосов в области приводов с регулируемой скоростью.Программное обеспечение выбора насоса ускорило процесс выбора насоса вместе с несколькими сценариями. Из всего этого мы будем обсуждать «Gear Pump».

Что такое шестеренный насос?

Шестеренный насос относится к категории поршневых насосов прямого вытеснения, в которых имеется роторный насос непрерывного действия. С помощью зубчатого зацепления механическая энергия преобразуется в энергию жидкости, и это создает вакуумное всасывание. Пространство, которое находится между зацеплениями зубчатой передачи, втягивает высокий уровень вязких жидкостей, позволяя им течь к поверхности стены и затем к выходу.Этот насос эффективно работает для расширенного уровня вязкой жидкости, такой как масло, потому что он не нуждается в заливке.

Конструкция шестеренного насоса

В целом шестеренный насос спроектирован с двумя или более вращательными шестернями, которые находятся внутри секции корпуса и имеют больший допуск. Для обеспечения правильной передачи жидкости положения входа и выхода выполнены с надлежащим корпусом. В зависимости от конструкции корпуса зубчатый насос бывает двух типов. И это

Внутренние шестеренные насосы
Внешние шестеренные насосы

Выбор шестеренного насоса основан на существенных факторах.В случае этих насосов смещение жидкости на каждый оборот зубьев шестерни известно как:

Q = ʃ0zt0Vndt

Где флуктуация потока (ŋ) = Vmax — Vmin

А здесь «Q» соответствует смещению жидкости

«Z» соответствует числу связанных зубов.

«Vn» соответствует скорости потока жидкости.

«t0» соответствует времени, необходимому для оборота зуба.

«Vmax» и «Vmin» соответствуют максимуму и минимуму. расход

«Vav» соответствует среднему расходу

Принцип работы

Принцип работы шестеренчатого насоса можно объяснить следующим образом:

При вращении зубчатых колес внутри секции корпуса воздух будет втиснуть между зубами и между ними, что создает пространство.Это показывает результат положительного подъема жидкости вверх на пути к всасывающему насосу. Насос продолжает втягивать воздух до тех пор, пока не начнет поступать жидкость через внутреннюю секцию.

Жидкость будет втягиваться в нее на уровне атмосферного давления; до того, как попасть в ловушку между двумя колесами. Постепенно вязкая жидкость будет вытягиваться в направлении выхода, а затем вытягиваться наружу. Насос эффективно работает и в неактивном состоянии, но работает более активно, когда он был предварительно заполнен.

Добавленная защита в сценарии сброса клапана установлена в револьверном насосе шестеренного типа, чтобы исключить любые разрушения как для трубопровода, так и для насоса. Разгрузочный клапан уменьшит дополнительное давление во время аварийной ситуации, защищая тем самым все оборудование.

Конструкция шестеренчатого насоса

Типы

Существует в основном два типа шестеренных насосов и

Внутренний шестеренный насос

Этот насос работает по аналогичному принципу, но здесь блокирующие шестерни имеют разные размеры и одна вращающаяся внутренняя часть к другому механизму.Большая шестерня, которая означает, что ротор называется внутренней шестерней, а зубья находятся на внутренней стороне. Внутри ротора есть минимальная передача. Зубья этих двух зубчатых колес заблокированы в одном положении.

Когда эти зубчатые колеса выходят из сетки на входной стороне насоса, они создают увеличенный объем. Затем жидкость поступает в полости и окружается зубьями шестерен, когда две шестерни остаются вращаться, противостоя разделу и частям корпуса. Когда зубья шестерни заблокированы на стороне нагнетания насоса, объем жидкости уменьшится, а жидкость будет вытянута.

насос с внутренним зацеплением

насос с наружным зацеплением

Здесь две шестерни имеют одинаковый размер, когда они блокируются другими отдельными валами. Как правило, двигатель приводит в движение начальную передачу, а вторая — от начальной. В некоторых ситуациях двигатель приводит в движение оба вала. Подшипники, которые находятся на стороне корпуса, будут поддерживать валы.

Когда эти зубчатые колеса выходят из сетки на входной стороне насоса, они создают увеличенный объем. Затем жидкость поступает в полости и окружается зубьями шестерен, когда две шестерни остаются вращаться напротив секции корпуса.Когда зубья шестерен заблокированы на насосе.

Применения

Применения с шестеренчатым насосом указаны ниже:

В основном шестеренные насосы используются для повышенного уровня вязких жидкостей, таких как смолы, масло, пищевые продукты и краски.

Они используются в тех случаях, когда необходимо точное дозирование.
Поскольку производительность шестеренного насоса не сильно зависит от давления, его можно применять даже в тех случаях, когда существует несбалансированное питание.

Классификация шестеренных насосов также имеет свои специфические области применения:

Применение с внешним шестеренным насосом

Химическое смешивание и компаундирование
Используется в смазочных и топливных маслах
Полимеры и растворы
Каустические и кислотные жидкости
Гидравлические , сельское хозяйство и машиностроение
Дозаторы полимеров и химические экстракты

Применение с внутренним шестеренным насосом

Используется в производстве поверхностно-активных веществ и мыла
Пигменты, чернила и смолы
Используется в пищевых продуктах, таких как корма для животных, масло какао, кукуруза супы и многое другое Издает громкий звук во время блокировки шестерен
Жидкости, не содержащие абразивов

Часто задаваемые вопросы

1). В чем разница между внутренним и внешним шестеренным насосом?

Разница между этими шестеренными насосами заключается в размерах ротора и ведомой шестерни.

2). Могут ли шестеренчатые насосы работать всухую?

Да, шестеренные насосы могут работать так, как будто они самовсасывающие

3). Что подразумевается под передаточным числом?

Определяется как отношение оборотов, которые выходной вал совершал за один оборот входного вала.

4). Что такое внешний шестеренный насос?

Внешний шестеренный насос — это насос PD, который работает с двумя одинаковыми и блокирующими шестернями, в которых они поддерживаются двумя отдельными валами.

5). Что такое поршневой насос?

Насос типа PD — это насос с увеличенными и сжимающимися полостями на сторонах всасывания и нагнетания.

Таким образом, оба типа шестеренных насосов широко используются во многих областях применения, и их преимущества и недостатки позволяют реализовать их во многих отраслях промышленности. Кроме того, простота обслуживания и минимальная подверженность проблемам улучшают работу шестеренных насосов. Узнайте больше о понятиях других характеристик шестеренного насоса?

Конструкция / Принцип работы

4.7.1 Конструкция / Принцип работы

Принцип работы одноступенчатых насосов Roots соответствует принципу работы многоступенчатых насосов как описано в главе 4.5. В корне вакуумный насос, два синхронно вращающиеся в противоположных направлениях роторы (4) вращаются бесконтактно в корпусе (рисунок 4,16). Роторы имеют конфигурацию восьмерки и разделены друг от друга и от статора с помощью узкого зазора.Их операционная принцип аналогичен шестеренчатому насосу с одним зубом Зубчатая передача, которая прокачивает газ из впускного отверстия (3) в выпуск порт (12). Один вал приводится в действие двигателем (1). Другой вал синхронизируется с помощью пары шестерен (6) в камере редуктора. Смазка ограничена двумя подшипниковыми и зубчатыми камерами, которые изолированы от всасывающей камеры (8) лабиринтными уплотнениями (5) с компрессионные кольца. Потому что на всасывании нет трения камера, вакуумный насос Roots может работать на высоких скоростях вращения (1500-3000 об / мин).Отсутствие возвратно-поступательных масс также обеспечивает бесперебойную динамическую балансировку, а это означает, что вакуум Roots насосы работают очень тихо, несмотря на их высокие скорости.

Дизайн

Подшипники вала ротора расположены в двух боковых крышках. Они есть сконструированы как фиксированные подшипники с одной стороны и как подвижные (незакрепленные) подшипники с другой стороны, чтобы обеспечить неравномерное тепловое расширение между корпусом и ротор. Подшипники смазываются маслом, которое вытесняется на подшипники и редукторы на брызговых дисках.Прохождение карданного вала в снаружи в стандартных версиях уплотнены кольцами с радиальным уплотнением вала изготовлены из ФПМ, которые погружены в уплотнительное масло. Чтобы защитить вал, уплотнительные кольца расположены на защитной гильзе, которую можно заменить при изношены. Если требуется герметичное уплотнение снаружи, насос также может приводиться в движение с помощью муфты постоянного магнита с банкой. это конструкция обеспечивает скорость утечки $ Q_I $ менее 10 ^-6 Па м ³ с ^-1.

Свойства насоса, прогрев

Так как насосы Roots не имеют внутреннего сжатия или выхода клапан, когда камера всасывания открыта, его объем газа поднимается обратно во всасывающую камеру, а затем должен быть разряжен против давление на выходе. В результате этого эффекта, особенно в наличие высокого перепада давления между входом и выходом, высокий уровень рассеяния энергии, что приводит к значительный прогрев насоса при низких расходах газа, которые только транспортируют небольшое количество тепла.Вращающиеся поршни Рутса относительно сложно охладить по сравнению с корпусом, так как они практически вакуумной изоляцией. Следовательно, они расширяются больше, чем жилье. к предотвратить контакт или захват, максимально возможное давление дифференциальная, а также рассеянная энергия ограничена перепускной клапан (7). Это связано со стороной впуска и давления сторона прокачиваемых каналов. Открывается грузонесущая пластина клапана когда максимальный перепад давления превышен и позволяет большая или меньшая часть всасываемого газа течет обратно из сторона нагнетания на стороне впуска, в зависимости от пропускной способности.Из-за ограниченный перепад давления, стандартные насосы Roots не могут разряжать против атмосферного давления и требовать вспомогательного насоса. Однако вакуумные насосы Roots с перепускными клапанами могут быть включены вместе с задним насосом даже при атмосферном давлении, таким образом увеличивая скорость их прокачки с самого начала. Это сокращает время эвакуации.

Рисунок 4.16: Принцип работы насоса Рутса

Подпорные насосы

Одноступенчатые или двухступенчатые лопастные насосы или лопасти Насосы используются в качестве масляных задних насосов.Винтовые насосы или Многоступенчатые насосы Roots можно использовать в качестве насосов с сухой подкладкой. насос Подобные комбинации могут быть использованы для всех приложений с высокая скорость откачки в диапазоне низкого и среднего вакуума. Жидкое кольцо Насосы также могут быть использованы в качестве вспомогательных насосов.

Роторные насосы с газовым охлаждением

, чтобы позволить вакуумным насосам Roots работать против атмосферного давление, некоторые модели с газовым охлаждением и не имеют переливных клапанов (Рисунок 4.17). В этом случае газ, который вытекает из выходного фланца (6) через охладитель (7) повторно поступает в середину всасывания камера (4). Этот искусственно созданный поток газа охлаждает насос, позволяя ему сжиматься против атмосферного давления. Вход газа контролируется поршнями Roots, что устраняет необходимость дополнительные клапаны. Там нет возможности тепловой перегрузки, даже при работе под предельным давлением.

Рисунок 4.17: Принцип работы насоса Рутса с газовым охлаждением

На рисунке 4.17 показано поперечное сечение с циркуляцией газа Корни вакуумного насоса. Направление потока газа вертикальное сверху дно, позволяя жидким или твердым частицам увлекаться на входе поток стекает вниз. На первом этапе камера (3) открывается вращение поршней (1) и (2). Газ поступает в камеру через входной фланец (5) при давлении $ p_1 $.На этапе II Камера (3) изолирована от входного фланца и напорный фланец. Впускное отверстие (4) для охлаждающего газа открыто вращением поршней в фазе III. Камера (3) заполнена до давления на выходе $ p_2 $, и газ продвигается к напорный фланец. Первоначально объем всасывания не изменяется с вращательное движение поршней Рутса. Газ сжимается приток охлаждающего газа. Поршень Roots теперь продолжает вращаться (фаза IV), и это движение выталкивает сжатый газ над охладителем (7) в сторону разряда (фаза V) при давлении $ p_2 $.

Газоохлаждаемые насосы Roots могут использоваться в диапазоне входного давления от 130 до 1,013 гПа. Потому что во всасывании нет смазки камеры, они не выделяют туман и не загрязняют среду, которая прокачивается. Соединение двух из этих насосов последовательно позволяет предельное давление должно быть снижено до 20-30 гПа. В комбинации с дополнительные вакуумные насосы Roots, предельное давление может быть снижено до средний вакуумный диапазон.

Скорость откачки и степень сжатия

Характеристическими характеристиками насосов Roots являются насосные скорость и степень сжатия.Теоретическая скорость накачки $ S_ {th} = S_0 $ — объемный расход, без которого насос перемещается без противодавление. Степень сжатия $ K_0 $ при работе без газа смещение (входной фланец закрыт) зависит от давления на выходе $ P_2 $. Диапазон скоростей откачки от 200 м ³ · ч ^-1 до нескольких тысяч м ³ · ч ^-1. типичный Значения $ K_0 $ находятся в диапазоне от 10 до 75.

Рисунок 4.18: Степень сжатия без нагрузки для воздуха для корней насосы

На степень сжатия негативно влияют два эффекта:

За счет обратного потока в зазоры между поршнем и корпусом
газом, который осаждается адсорбцией на поверхности поршень на стороне выпуска и повторно десорбируется после вращения в направлении сторона всасывания.

В случае выходных давлений от 10 ^-2 до 1 гПа, молекулярный в зазорах уплотнения преобладает поток, что приводит к уменьшению обратного потока из-за их низкая проводимость. Однако объем газа, который перекачивается обратно через адсорбцию, которая является относительно высокой по сравнению с объем перекачиваемого газа, снижает степень сжатия.

$ K_0 $ является самым высоким в диапазоне от 1 до 10 гПа, так как молекулярный поток все еще преобладает из-за низкого давления на входе в уплотняющие зазоры насоса, и поэтому обратный поток низкий. С газом транспорт через адсорбцию не является функцией давления, он меньше важно, чем поток газа, пропорциональный давлению, который транспортируется по скорости накачки.

При давлениях, превышающих 10 гПа, ламинарный поток возникает в разрывы и проводимости разрывов значительно увеличиваются, что приводит к снижению коэффициента сжатия. Этот эффект особенно заметно в насосах Roots с газовым охлаждением, которые достигают степени сжатия только приблизительно $ K_0 $ = 10.

Ширина зазора имеет большое влияние на степень сжатия. Из-за различного теплового расширения поршней и корпуса, однако они не должны опускаться ниже определенных минимальных значений, чтобы избегать контакта ротор-статор.

Китай Поставщик Продажа Масло Химическая промышленность Шестеренный насос Принцип работы

Китай поставщик продаж масло химическая промышленность шестеренчатый насос принцип работы

Описание продукта

Название продукта	гидравлический насос всех типов шестеренчатый насос гидравлический шестеренный насос для продажи
Место происхождения:	Китай (материк)
Модель:	Gear-101
Номер детали:	Экскаватор Гидравлический шестеренный насос
Состояние:	100% Новый
Гарантия:	3 месяца
Срок оплаты :	T / T, Western Union, LC
Срок поставки:	Около 1-2 рабочих дней после получения оплаты
Упаковка:	стандартная упаковка экспорта или по требованию

Спецификация :

Вязкость: 5-1500 сСт

Макс. Температура: 300 градусов

Давление: 0,28-1,45 МПа

Скорость: 740-1470 об / мин

Производительность: 1,1-576 м³ / ч

Область применения

1. Медицинская промышленность

2. Чистая химическая промышленность

3. Пищевая промышленность

4. Косметическая промышленность

5. Печатная и красящая промышленность

6. Пивоваренная промышленность

Краткое описание 9000B

Серия высокоэффективных бустерных насосов большой производительности наилучшего качества применяется для подачи различных типов масла или эквивалентной жидкости без твердых частиц и волокон при температуре ниже 200 ° С и вязкости 5-1500 сСт.

90001

Модель	Емкость		Скорость (об / мин)	Давление выхлопных газов (МПа)	(%)	Двигатель
Модель	м³ / ч	л / мин	Скорость (об / мин)	Давление выхлопных газов (МПа)	(%)	Мощность (кВт)	Модель
KCB-18. 3 2CY-1.1 / 1.45	18,3	1400	1,45	5	59	1,5	Y90L-4
KCB-33,3 2CY-2 / 1,45	2	2	2	2	2	2	2	1,45	5	59

Смотрите также

Первое фото новой санитарки уаз
Как выкрутить свечи зажигания если прикипели
Чем пассивный сабвуфер отличается от активного
Как по вин коду пробить комплектацию
Можно ли обезжирить бензином
Подбор расходников по марке автомобиля
Фото мега крузер
При повороте ключа в замке зажигания стартер молчит
Автомобильные категории права
Дата выпуска шины где указывается
Шестеренный насос принцип работы

Принцип работы шестереночных насосов

Принцип работы
В стартовый момент вращения со стороны входа образуется разрежение, среда из-за разности давлений (между атмосферным и давлением на входе) начинает заполнять специальные впадины, которые находятся между зубьями колёс. В результате происходит перемещение в зону нагнетания, откуда среда подаётся уже на выходной патрубок.
Обычно шестеренные насосы оснащены парой шестерен, которые скрыты в корпусе агрегата. Ведущее колесо приводится в движение посредством электродвигателя, хотя изредка встречаются модификации с приводом от двигателя внутреннего сгорания. Второе колесо считается ведомым, оно приводится в движение в результате зацепления с первым. Когда насос включается в работу, зубья производят захват среды и прижимают её к внутренним стенкам корпуса. Затем эта среда проходит в сторону нагнетания. Плотное сцепление зубьев не даёт ей пройти обратно.
Минимальное количество зубьев в одном колесе может быть всего лишь 2, и при этом уже возможна полноценная работа. Но для этого ведомое колесо должно иметь форму восьмерки. При этом сами шестерни между собой не сцеплены, каждое из них приводится в работу собственным приводом.
В насосе с внутренним зацеплением поток вещества сильно закручивается в результате вращения двух колёс. При этом эти шестерни разделены между собой специальным серповидным элементом. Они располагаются одна в другой. По мере движения шестерен образуются зоны разрежения, поэтому перекачиваемая среда быстро всасывается. Далее по мере движения выхода межзубное расстояние сильно уменьшается, и вещество под давлением выбрасывается в выходной патрубок. Благодаря такой особенности конструкции шестеренные насосы с внутренним зацеплением практически не создают пульсацию потока.
Принципиальная схема устройства
Корпуса этих насосов обычно изготавливают из особо прочных материалов. Чем больше вязкость перекачиваемой среды, тем большую нагрузку он испытывает. Обычно ротор, ведомое и ведущее колесо изготавливают из нержавеющей стали. Корпус также может быть изготовлен из углеродистой вязкой стали. Для работы с некоторыми типами жидкостей может использоваться специальное покрытие, которое препятствуют задирам.
В конструкции шестеренного насоса помимо основных, перечисленных выше частей, также присутствуют крепежные детали, втулки, разнообразные уплотнения, предохранительные клапаны, вал, игольчатые подшипники, гайки, болты, цапфы и т. д. При работе с особо вязкими жидкостями вроде битумов и расплавов полимеров, устанавливают двойные байпасы, либо простые клапаны, которые обязательно оснащены дополнительным подогревом, чтобы не допустить забивания. Позиция ротора может быть точно отстроена при помощи специальных регулировочных круглых гаек. Основная нагрузка при вращении также ложится на крупные узловые подшипники.
Насосы с внутренним зацеплением
В насосах этого типа ведомое колесо обычно всегда имеет меньший размер, чем ведущее, внутри которого оно располагается. Ведомое колесо также опирается об специальный стальной полумесяц. Этот агрегат имеет способность к самовсасыванию, из-за того, что объём вытеснения превышает поглощаемый объём. У насосных агрегатов с таким типом зацепления уровень пульсации потока очень слабый, а, следовательно, и более низкий уровень шума. Эти насосы можно использовать в помещениях, где работают люди, их часто устанавливают на различную технику.

Принцип работы заключается в том, что перемещенное в межзубных камерах шестерен вещество попадает в нагнетательную линию. По мере вращения шестерен объём области всасывания увеличивается, что становится возможным благодаря форме серповидного элемента. Камера заполняется веществом, поступающим из области всасывания. После попадания перекачиваемой среды в область нагнетания далее она поступает в выходной патрубок. Основное преимущество агрегатов с внутренним зацеплением, над агрегатами с наружным зацеплением заключается в компактности размеров.
Следует выделить на общем фоне героторные насосы, которые также работают по типу внутреннего зацепления. Они ничем не отличаются по принципу работы, но в их основе работает классическая героторная подвижная пара. Они обеспечивают следующие показатели производительности:
— Давление не более 15 МПа.
— Максимальная скорость подачи не выше 0.12 кубометра в минуту.
— Скорость вращения вала ведущей шестерни не более 1500 об/мин.
Насосы с внешним зацеплением.
Основной тип конструкции – это схема, реализованная на паре шестерен. В процессе вращения перекачиваемая среда попадает между зубьями шестерен, в результате чего она попадает из области разрежения в область нагнетания.

Эти насосы создают незначительную пульсацию за счёт запертых между зубьями объёмов. Обычно зубья изготавливаются в трех исполнениях:
— Прямые зубья.
— Косые зубья.
— Шевронные зубья.

Использование косых зубьев полностью исключает образование запертых объёмов, поэтому даже у насосов с внешним зацеплением возможна работа без пульсации. Это исполнение также имеет свои недостатки, ведь существенно возрастает осевая сила. Для того, чтобы противостоять огромной нагрузке на оси, обычно устанавливают прочные упорные шарикоподшипники.
Оптимальной формой специалисты признают шевронную форму зуба, при которой достигается лучшее соотношение степени пульсации и нагрузки на оси шестерен. Но такие зубчатые колеса очень сложны в изготовлении.

⇒ Шестеренные насосы

⇒ Взаимозаменяемость шестренных насосов
⇒ Технические характеристики шестеренных насосов

вернутся назад

Шестеренный насос | Мир гидравлики

На Российский Рынок нашей компанией поставляются гидравлические насосы Г 11-11(А), Г11-22(А), Г11-23(А), Г11-24(А), Г11-25(А), данные насосы поставляются также в виде агрегатов снабженных электрическим двигателем, линейка насосов тип НШ.

Данные шестеренные насосы является распространённым видом объемных гидравлических машин, станков и иных гидрофицированных механизмов. Как и другие машины подобного типа, шестеренные насосы обладают высокими эксплуатационными характеристиками.

Насосы линейки Г 11 делятся на две группы первая с объёмом камеры 0,3; 0,5; 0,8 см³. И вторая 11.2, 16; 22.4, 29.1, 40, 56, 80, 100 см³.

Насосы Г 11-11, Г 11-11А, производятся с двумя типами присоединения, на лапах и фланец, могут поставляться в виде гидравлического агрегата содержащего насос переводной фланец, упругую муфту для соединения с асинхронным двигателем, В маркировке обозначаются БГ,ВГ, агрегаты применяются в смазочных системах станков.

Насосы Г 11-22, Г 11-23, Г 11-24, Г 11-25, после последней буквы может стоять буква А обозначающая пониженный литраж данной модификации, банные насосы также как и первой группы могут поставляться в виде гидравлических агрегатов где насос и электродвигатель устанавливаются на станине соединение происходит через упругую муфту, станина гидроагрегата имеет технологические отверстия для удобства установки.

Шестеренный насос (НШ) бывает двух видов:

С внешним зацеплением.
С внутренним.

Наиболее востребованным является первый вид. Машины второго вида более компактны, но довольно сложны в изготовлении, техобслуживании и ремонте, поэтому используются редко.

Насос НШ

Гидронасосы подобного вида устанавливаются на спецтехнику, производственное оборудование и т. д. Шестеренный насос НШ может быть, как левого, так и правого вращения.

Существует огромное количество моделей НШ. Именно о наиболее распространённых из них и пойдет речь далее.

НШ – 10У

Гидромашина имеет объем равный 1 дм³. Её номинальное давление на выходе составляет 16 МПа. Главная задача насоса заключается в нагнетании жидкости в гидравлической системе оборудования.

Цена оборудования вполне доступна, что делает его привлекательными для владельцев различных машин имеющих в строении гидравлическую систему.

НШ – 32У (УКФ)

Его тех. характеристики таковы:

Объем – 3.2 дм³.
Максимальное кратковременное и пиковое давление – 16, 21 и 25 мега паскаль соответственно.
Минимальная и предельная частота оборотов – 500-3000 об. в мин.

Производятся данные насосы с правым и левым вращением вала.

НШ – 50У (УКФ)

Шестеренный насос НШ – 50У (УКФ), состоит из следующих частей:

Передняя и задняя крышки.
Уплотнительное кольцо.
Корпус.
Резиновая и армированная манжеты.
Фланец.
Роторы (ведомый и ведущий).

Стоит отметить, что все агрегаты данной серии имеют схожее строение. Их разница лишь в объеме и давлении.

НШ – 32А

Принцип работы гидравлического насоса подобного типа состоит в следующем:

Агрегат устанавливается на валу отбора мощности. Крутящее усилие передается на него посредством шлицевого соединения.
В крышке, установленной спереди, размещён выход. Для отсутствия утечек по валу он оснащён уплотняющими манжетами.
В образовавшийся зазор находящийся меж втулкой и зубьями, поступает масло. Это влечёт за собой её поджимание к ротору.

Иными словами, работа осуществляется таким образом: при вращательном движении образуется раздражение. Вследствие этого происходит заполнение модуля зуба шестерён гидравлическим маслом, по мере прохождения оборота вала масло поступает к нагнетательному каналу для дальнейшего поступления в гидравлическую систему.

НШ – 50А

Гидромашины данной модели могут вращаться вправо (50А-3) и влево (50А-3Л). Они имеют рабочий объем, равный 5 дм³. При этом давление может варьироваться в пределах от 16 до 20 МПа.

Все насосы НШ имеют соответствующую маркировку, расшифровать которую довольно просто. На примере НШ – 50А, расшифровка такова:

50 – объем в кубических сантиметрах.
А – обозначение завода.

Если в маркировке присутствует буква «Л», то насос имеет левое направление вращения вала.

НШ – 71

Шестеренный лево или правооборотный насос НШ – 71, устанавливается, как на промышленном оборудовании, так и на специализированной технике. Данная модификация гидронасосов, является одной из самых дорогих, но может похвастаться немалым рабочим объемом и производительностью.

Исходя из вышесказанного, становится понятно, что НШ – 71, несмотря на высокую стоимость, довольно востребован. В его покупке заинтересованы многие промышленные предприятия.

НШ – 100А

Шестеренный высокообъемный насос НШ – 100А – это, пожалуй, наиболее производительный данной серии. 10 кубических дециметров – это внушительный объем, что сказывается на размерах агрегата.

Приобрести оборудование такого типа, каждой модификации из перечисленных выше, можно обратившись в нашу компанию «Мир Гидравлики». Свяжитесь с нами для уточнения наличия на складе интересующего вас товара.

Насосы и агрегаты шестеренные Г11

Вид насосов, рабочими органами которых являются шестерни, называются шестерёнными.Насосы типа Г11-.. относятся к группе шестерённых насосов с внешним зацеплением двух шестерен. Всасывающий трубопровод подводится к шестерням с той стороны, где зубья выходят из зацепления, а нагнетательный —со стороны, где зубья входят в зацепление. Головки зубьев, входя в зацепление, выжимают масло из впадин между зубьями, создавая давление в нагнетательной линии гидросистемы. Жидкость от всасывающего трубопровода перемещается к нагнетательному трубопроводу в полостях, образованных впадинами

Насосы шестеренные НШ

Вид НШНазначение и область примененияНасосы шестеренные типа НШ предназначены для нагнетания рабочей жидкости в системах гидроприводов тракторов, сельскохозяйственных и дорожных машин, а также автомобильной техники.Тех. характеристика Насосы НШ-10У, НШ-32У(УКФ), НШ-50У(УКФ), НШ-32А, НШ-50А, НШ-71А, НШ-100А предназначены для подачи рабочей жидкости в гидравлические системы приводов управления навесными, полунавесными и прицепными орудиями тракторов, сельскохозяйственных, дорожных и других машин. Насосы работают на минеральных маслах с вязкостью масла 55-70 мм2/с (сСт) при т

Как работают шестеренные насосы и обзор

Шестеренчатый насос является типом дозирующего насоса

Дозирующие насосы можно рассматривать как подгруппу объемных насосов. Оба насоса выпускают известный объем за каждый оборот или цикл. Объем нагнетания в значительной степени не зависит от противодавления. Что отличает насосы-дозаторы от объемных насосов, так это их точность. Насосы-дозаторы имеют среднюю точность ± 1,0 процента.

Существует несколько категорий насосов-дозаторов, включая мембранные, поршневые, шестеренчатые и перистальтические, которые имеют полость фиксированного объема для обеспечения одинакового объема при каждом цикле откачки. Таким образом, задача любой конструкции насоса-дозатора состоит в том, чтобы контролировать размеры полости и минимизировать утечки и мертвые объемы. Этот пост в блоге будет посвящен шестеренчатому насосу.

Как работают шестеренчатые насосы

Шестеренчатые насосы работают, удерживая жидкость между зубьями двух или трех вращающихся шестерен. Часто они имеют магнитный привод, что означает, что в них используются менее «смачиваемые» материалы для большей химической совместимости. Шестеренчатые насосы перемещают полость, которая вращается, а не возвратно-поступательно. Эти насосы перемещают множество небольших полостей за один оборот, поэтому пульсация у них не такая частая, как у диафрагменных насосов. Основным недостатком шестеренных насосов является то, что увеличение противодавления снижает скорость потока. Лучше всего они работают при перекачивании со стабильным противодавлением. Поскольку шестеренчатые насосы работают, перемещая жидкость между зубьями двух или трех вращающихся шестерен, они лучше всего подходят для применений, в которых сдвиг жидкости или загрязнение частицами из-за износа шестерни не вызывают беспокойства.

В следующем видеоролике вы узнаете, как работает шестеренчатый насос.

Эти насосы хорошо работают в системах с высоким давлением в системе и обычно используются в качестве гидравлической жидкости, например, в тракторах и мусоровозах, а также с жидкостями с более высокой вязкостью, такими как несжимаемое масло.

Шестеренчатые насосы имеют прямое вытеснение с каждым оборотом, обеспечивающим точный объем. Поскольку каждый карман жидкости, проходящий через камеру, мал, а в единицу времени проходит очень много карманов, скорость потока практически не пульсирует.

Шестеренчатые насосы с функциями дозирования, циркуляции, дозирования и перекачки обеспечивают быстрый отклик, непрерывный поток и точность дозирования. Химики-аналитики используют шестеренчатые насосы для тестирования растворения, работы с жидкостями, разбавления проб и флэш-хроматографии. Насосы перекачивают жидкости в различных отраслях промышленности: от распыления восковых покрытий на пищевые продукты до дозирования ароматизаторов и ароматизаторов и добавления оптических отбеливателей в бумагу. Они встречаются в химической промышленности, лабораториях, фармацевтике, на промышленных объектах, в энергетике и топливе, а также в производстве красок и чернил.

Шестеренчатые насосы по сравнению с перистальтическими

Хотя перистальтические насосы обладают многими преимуществами, шестеренчатый насос иногда является лучшим выбором, чем перистальтический насос. Шестеренчатые насосы обеспечивают более широкий диапазон пропускной способности, чем перистальтические насосы, и немного более широкий диапазон, чем шланговые насосы. Поскольку в шестеренчатых насосах могут использоваться более жесткие трубки, когда растворы входят в насос и выходят из него, абсорбция жидкости практически отсутствует. И наоборот, перистальтические насосы работают с более гибкими трубками, допускающими некоторое поглощение жидкости и колебания жидкости.

См. сравнительную таблицу ниже:

Характеристики	Шестеренчатые насосы	Перистальтические насосы
Прямое смещение	Фиксированные объемы из-за жестких компонентов	Может варьироваться в зависимости от возраста трубок
Характеристики давления	Более высокое противодавление	Возможности низкого давления; лучшее всасывание
Диапазон температур	Широкий	Разнообразный диапазон, но не такой широкий
Пульсация	Меньше* (почти без пульса)	Подробнее
Твердые частицы	Не справляется с твердыми частицами	Справляется с твердыми частицами
Вязкость	Работает с жидкостями с низкой вязкостью	Работает с жидкостями с более высокой вязкостью

*По сравнению с большинством перистальтических насосов.

Исключением являются перистальтические насосы с большим шлангом.

Техническое обслуживание шестеренных насосов требует больше времени, чем перистальтических насосов, поскольку пользователи должны открывать насос, чтобы очистить его шестерни и головку насоса. Кроме того, шестеренные насосы могут иметь ограничения с точки зрения химической совместимости, поскольку материалы насоса обычно изготавливаются из нержавеющей стали, ПТФЭ или ПЭЭК. Наконец, твердые частицы загрязняют шестеренчатый насос, и насос плохо их переносит. В этом случае перистальтический насос может быть лучшим вариантом.

Когда необходимо перекачивать чистую жидкость без твердых частиц постоянным потоком, лучше всего использовать шестеренный насос. Например, в промышленных применениях, таких как перекачка красок, покрытий или впрыскивание в трубопровод, рекомендуемым решением будет шестеренчатый насос.

Полая конструкция или конструкция с всасывающим башмаком

Шестеренчатые насосы состоят из привода и головки насоса. Чаще всего приводы комбинируются со следующими двумя вариантами присоединяемых головок шестеренчатых насосов.

Тип полости разработан для работы с более высокими входными давлениями. В них используются две или более вращающихся шестерни, которые зацепляются друг с другом и зависят от давления окружающей жидкости в магнитной чашке, чтобы поддерживать герметичное уплотнение между зубьями шестерни. Эта головка насоса лучше всего подходит для приложений, требующих высоты всасывания, частых циклов или нагнетания на входе.

Конструкция всасывающего башмака обеспечивает более высокое давление нагнетания и превосходную производительность всасывания. Эти головки насоса, работающие под давлением, имеют всасывающий башмак, расположенный вокруг входного отверстия. Более высокое давление в магнитной чашке относительно входной стороны плотно удерживает шестерни и всасывающий башмак. Эта конструкция повышает объемную точность, обеспечивая полную передачу жидкости без обратного потока или утечек между концами зубчатых колес даже при повышенном давлении. Поскольку эффективность насоса увеличивается с увеличением давления нагнетания, эти головки насоса хорошо работают в приложениях, требующих высокого начального перепада давления и точной скорости потока.

Лучший насос для работы?

Шестеренчатые насосы являются оптимальным выбором, если требуется гидравлическая и энергоэффективная эффективность, коррозионная стойкость и устойчивость к истиранию, непрерывный беспульсационный поток без динамических уплотнений и быстрая реакция. Поскольку они могут работать в течение длительного времени между техническим обслуживанием, они подходят для приложений с непрерывной работой, таких как операции наполнения и дозирования, требующие беспульсирующего потока, а также общего переноса и доставки проб.

Нравится:

Нравится Загрузка…

Как работает шестеренчатый насос?

Содержание

1 Что такое шестеренный насос?
2 Шестеренный насос Рабочий
3 Компоненты шестеренного насоса
4 Типы шестеренных насосов
- 4. 1 1) Шестеренчатый насос с внешним зацеплением
  - 4.1.1 Преимущества и недостатки шестеренных насосов с внешним зацеплением
- - 4.2.1 Преимущества и недостатки насосов с внутренним зацеплением
- 4.3 3) Кулачковый насос
  - 4.3.1 Преимущества кулачкового насоса
- 4.4 4) GE-роторный насос
  - 4.4.1 Преимущества и недостатки Ge-Rotor Pump
5 PUNT PUMP PUMP
6 Разница. Эффективность шестеренного насоса
8 Преимущества и недостатки шестеренного насоса
- 8.1 Преимущества шестеренного насоса
- 8.2 Недостатки шестеренного насоса
9 Применение шестеренных насосов
10 Часто задаваемые вопросы Раздел
- 10.1 Какой материал следует учитывать при изготовлении шестеренчатого насоса?
- 10.2 Требуется ли заливка шестеренчатого насоса?
- 10.3 Кто изобрел шестеренный насос?
- 10. 4 Что вызывает всасывание жидкости в шестеренчатый насос?

Что такое шестеренчатый насос?

Шестеренчатый насос A — любимый тип насоса из категории объемных насосов . В шестеренчатом насосе определенное количество жидкости перекрывается зацепляют шестерни , и жидкость передается, когда шестерни вращаются для ее перемещения. Иоганн Кеплер изобрел шестеренный насос около 1600 .

Гидравлический шестеренчатый насос перекачивает безпульсивный поток, который прямо пропорционален частоте вращения шестерни . Эти насосы в основном используются для создания высокого давления. Как правило, они используются для перекачивания высоковязких жидкостей, таких как клеи, жидкое топливо, моторные масла, углеводороды и т. д.

Шестеренные насосы имеют фиксированный рабочий объем ; поэтому они известны как объемные насосы .

Объемный насос означает, что насос обеспечивает равномерный расход с одинаковой скоростью независимо от изменений давления. Постоянный рабочий объем означает, что этот насос подает постоянное количество жидкости при каждом обороте вала.

Шестеренчатый насос обычно имеет две шестерни. Одна передача известна как промежуточная шестерня или ведомая шестерня , а вторая шестерня известна как силовая или ведущая шестерня .

Силовой механизм соединяется с первичным двигателем или механическим источником энергии. Двигатель внутреннего сгорания, электродвигатель или ручной труд используются для вращения силового или ведущего механизма. Эта шестерня также известна как ведущая шестерня, а промежуточная шестерня также известна как ведомая шестерня.

Шестеренчатый насос Рабочий

Шестеренчатые насосы используют движение вращающихся шестерен для перемещения жидкостей. Шестеренчатый насос работает по основному принципу объемного вытеснения. Это работает следующим образом:

На этапе пуска шестеренчатый насос начинает работать, когда энергия подается на приводной вал, после чего ведущая или силовая шестерня начинает вращаться, используя мощность первичного двигателя.
Ведомая или промежуточная шестерня (которая входит в зацепление с силовой или ведущей шестерней) также вращается вместе с силовой шестерней, но в обратном направлении. Когда эти две шестерни начинают вращаться, на стороне всасывания насоса начинает создаваться частичный вакуум.
При создании вакуума жидкость со стороны всасывания всасывается в шестерню.
После этой обработки всасываемая жидкость блокируется между корпусом и шестерней.
Затем заблокированная жидкость между зубьями шестерни и корпусом перемещается при вращении зубьев шестерни, и эта жидкость перетекает со стороны впуска на сторону выпуска.
Аналогично, в ведомой шестерне жидкость также течет со стороны всасывания на сторону нагнетания, а жидкость под высоким давлением также сбрасывается со стороны нагнетания насоса.
Поскольку ведущая и ведомая шестерни шестеренчатого насоса полностью входят в зацепление друг с другом, жидкость не может двигаться. Следовательно, жидкость не может течь прямо к стороне выхода или со стороны входа к стороне выхода. Для движения жидкости внутри насоса движение этих шестерен очень обязательно, без их движения жидкость не может течь.

Компоненты шестеренного насоса

Шестеренчатый насос состоит из следующих основных компонентов:

Приводной вал
Уплотнение
Внутренние и выпускные порты
Dirver Gear
Drive Gear
Корпус

1). Водителя MAVE GEAR 86. 7046. 7003. 7004. PILEST MAVER GEAR. Эта шестерня вращается за счет мощности первичного двигателя.

2) Промежуточная или ведомая шестерня

Промежуточная шестерня входит в зацепление с силовой шестерней. Он вращается с вращением силовой шестерни.

3) Корпус

Силовая и промежуточная шестерни расположены внутри корпуса гидравлического шестеренчатого насоса.

4) Входная секция

Это часть насоса, откуда жидкость всасывается внутрь насоса. Жидкость низкого давления поступает в насос из входной секции.

5) Выходная секция

Это часть шестеренчатого насоса, которая подает сжатую жидкость в интересующую область. Жидкость под высоким давлением выходит из насоса через выпускное отверстие.

6) Клапан сброса давления или предохранительный клапан

Этот клапан устанавливается на выпускной секции, чтобы его можно было открыть в случае избыточного давления, чтобы предотвратить повреждение насоса.

7) Первичный двигатель

Шестеренчатый насос использует первичный двигатель для привода вала, на котором расположена силовая шестерня. Он может приводиться в движение ручным трудом, двигателем внутреннего сгорания или электродвигателем.

Типы шестеренных насосов

Шестеренчатые насосы бывают следующих основных типов:

Насос с внешним зацеплением
Насос с внешним зацеплением
Насос с внутренним зацеплением
Насос с лопастным зацеплением

1) Шестерня с внешним зацеплением

противоположные направления. Обычно силовая шестерня приводится в действие электродвигателем или двигателем внутреннего сгорания, который дополнительно вращает ведомую шестерню. Иногда оба вала могут проходить через двигатель. Эти валы удерживаются разными подшипниками с обеих сторон корпуса.

Когда шестерни на стороне всасывания насоса выходят из блокировки, объем на стороне всасывания увеличивается. Когда эти шестерни начинают вращаться относительно корпуса насоса, жидкость перемещается в полость и захватывается зубьями шестерен.
Эта захваченная жидкость перемещается по корпусу от входа к выходу.
Когда зубья шестерни входят в зацепление со стороны выхода насоса, объем уменьшается, и жидкость принудительно сливается под давлением.

Поскольку шестерни зацепляются, жидкость не может вернуться из центра между шестернями.

Благодаря малому зазору между корпусом и шестернями насоса, насос создает всасывание на стороне всасывания и препятствует возврату жидкости из выпускной секции (хотя утечка жидкости с низкой вязкостью более вероятна). С внешним шестеренчатым насосом можно использовать шевронные, косозубые или прямозубые шестерни.

Преимущества и недостатки насосов с внешним зацеплением 40045.

Преимущества	Недостатки
Этот насос имеет относительно тихую работу	Нет твердых веществ
Высокая скорость	. Эти насосы имеют фиксированное конец
NO Extended Brading Logle Legining
Конструкция позволяет использовать различные материалы
Высокая скорость
Простота обслуживания.
Менее громоздкая конструкция, чем насос с внутренним зацеплением.
Хорошая надежность

Читать больше: различные типы насосов

2). аналогичен шестеренчатому насосу с внешним зацеплением . Но внутренний насос имеет разные размеры двух зацепляющихся шестерен, и одна зацепляющая шестерня вращается в другой.
Самая большая шестерня — это внутренняя шестерня, так как ее зубья выступают внутрь. В пределах этой области наименьшее внешнее зубчатое колесо расположено эксцентрично. Он предназначен для работы с ротором таким образом, чтобы зацепление зубьев шестерни происходило в определенных точках. Втулка и шестерня установлены в корпусе насоса, чтобы удерживать натяжной ролик на месте.
Шестеренчатый насос с внутренним зацеплением самовсасывающий, не пульсирующий и может кратковременно работать всухую. Этот насос также является двухвращательным, что означает, что вы можете использовать один и тот же насос для загрузки и разгрузки контейнеров. Эти насосы отличаются высокой надежностью и простотой в эксплуатации и обслуживании.
Когда шестерни на стороне всасывания насоса отключены, объем увеличивается. По мере того, как шестерни продолжают вращаться относительно корпуса насоса и диафрагмы, жидкость перемещается в полость и захватывается зубьями шестерен.
Эта захваченная жидкость перемещается по корпусу от входа к выходу.
Когда зубья шестерни входят в зацепление с выходной частью насоса, объем уменьшается, и жидкость принудительно сливается под давлением.
Преимущества и недостатки насосов с внутренним зацеплением
Advantages Disadvantages
Its maintenance is easy It has a high price
Low NPSH needed Cantilever load on the bearing
Operates at moderate pressure Предел среднего давления
Имеет только два движущихся компонента Обычно требуется средняя скорость
Лучше всего подходит для высоковязких жидкостей
Непульсирующий выпуск
Только одна сальниковая коробка
Гибкость конструкции.
Односторонний регулируемый зазор
Нормальная работа в любом направлении
Равномерное и постоянное 90 условий сброса давления жидкости
Читайте также: Типы поршневых насосов
В этом гидравлическом насосе вместо зубьев шестерни используются кулачки. Он может использовать три или четыре лепестка в соответствии с требованиями.
В отличие от шестерен насоса с внешним зацеплением, кулачки не касаются друг друга. Внешний руль коробки передач предотвращает соприкосновение лепестков.
Опорные подшипники вала насоса находятся внутри коробки передач. Поскольку эти подшипники не находятся в перекачиваемой жидкости, давление ограничивается отклонением вала и положением подшипника, что снижает уровень шума насоса. Из-за меньшего количества кулачков и большего размера кулачков этот насос может обеспечить более высокий напор.
Преимущества лопастного насоса
Изменение направления вращения вызывает изменение направления потока.
Легкое обслуживание
Высокая плотность потока
Отличный штрафной канал
Низкая пульсация
Непрерывный поток
Точный дозировка
. Поток пропорционален скорости
6
.-
10101156
.-
9.1001010101156

10101115.-100101011159
.-
9

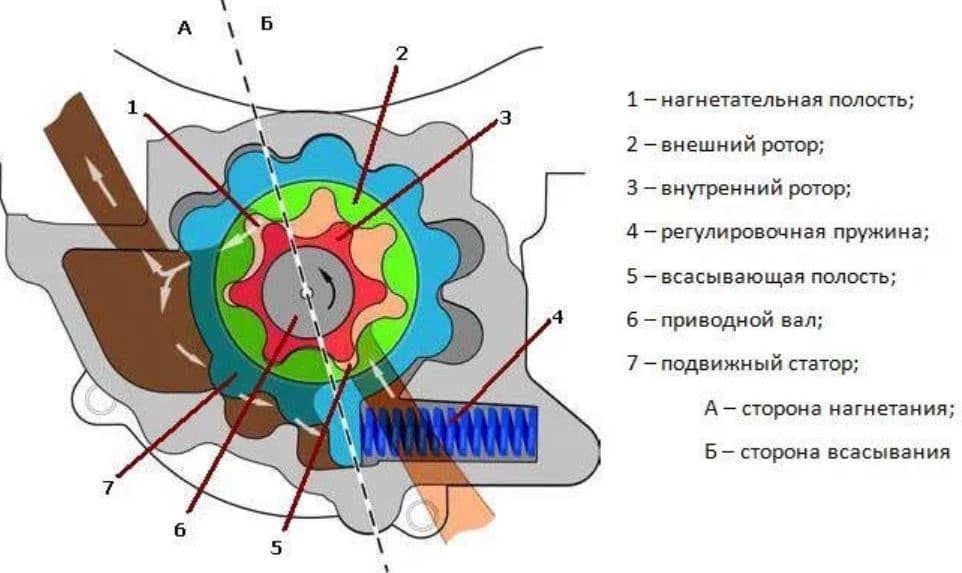

. Насос Ge-rotor представляет собой насос с внутренним зацеплением без серповидной формы. Ротор — это внутренняя шестерня (силовая шестерня), а ведомая — внешняя шестерня.
Эти шестеренчатые насосы особенно подходят для чистых функций низкого давления, таких как система фильтрации горячего масла и система смазки, но их также можно найти в гидравлических системах низкого и среднего давления.
Работа насоса Ge-rotor представлена ниже:
Жидкость попадает на входе между ведомой шестерней и ротором.
Жидкость протекает через насос между зубьями по принципу «шестерня в шестерне». Жесткие допуски между шестернями действуют как закрытие между впускным и выпускным отверстиями.
Зубья ротора и промежуточной шестерни; полностью участвовать в создании эквидистантного уплотнения между выходом и входом. Это уплотнение заставляет жидкость стекать через выходное отверстие.
Advantages and Disadvantages of Ge-rotor pump
Advantages Disadvantages
Quiet working Fixed clearance
Only a single stuffing box Умеренный предел давления
Хорошо работает в обоих направлениях Консольная нагрузка на подшипники
Высокая скорость Solids are not allowable
It has two rotating components
Read More: Different types of Hydraulic Pumps
Screw Pump vs Gear Pump
Screw Насос Шестеренчатый насос
В винтовом насосе для перекачивания жидкостей используются винты. Шестеренчатый насос использует шестерни для перекачки жидкости.
Создает низкую рабочую вибрацию. Создает сильную рабочую вибрацию.
Винтовой насос имеет низкий уровень шума при работе. Шестеренчатый насос имеет высокий уровень шума при работе.
Винты имеют меньший диаметр, чем диаметр шестерен. Шестерни имеют большой диаметр.
Эти насосы имеют отличное всасывание. У них хуже всасывание, чем у винтовых насосов.
Срок службы больше, чем у шестеренных насосов. Шестеренчатый насос имеет более короткий срок службы, чем винтовой насос.
Они потребляют меньше энергии. Они потребляют большую мощность, что увеличивает стоимость энергии.
Он занимает меньше места, благодаря чему его можно легко установить на небольшой площади. Занимает большую площадь из-за того, что требует большой площади для установки.
Читайте также: Работа винтового насоса
Разница между шестеренчатым насосом и перистальтическим насосом
Основное различие между перистальтическим насосом и шестеренчатым насосом приведено ниже: Объем насоса зависит от гибкой трубки. Имеет фиксированный объем. Перистальтический насос обеспечивает более пульсирующий поток. Обеспечивает меньшую пульсацию жидкости. Может работать с жидкостями высокой вязкости. Не подходит для жидкостей с высокой вязкостью.
Подробнее: Работа перистальтического насоса
Эффективность шестеренчатого насоса
Эффективность гидравлического шестеренчатого насоса очень низкая, особенно в системах высокого давления. Ниже приведены некоторые факторы, влияющие на эффективность шестеренных насосов.
Зазоры : Линейный зазор между концом шестерни и внешним диаметром обеспечивает обратный поток и утечку. Однако увеличение зазора может уменьшить гидродинамическое трение и повысить эффективность.
Зазор шестерни: Большой зазор шестерни также может привести к утечке жидкости. Но это также помогает уменьшить потери энергии за счет удержания жидкости между зубьями шестерни.
Преимущества и недостатки шестеренчатого насоса
Шестеренчатые гидравлические насосы имеют следующие преимущества и недостатки:
Преимущества шестеренчатого насоса
Они обеспечивают постоянный и равномерный поток.
Шестеренчатые насосы могут самовсасываться.
Может перекачивать высоковязкие жидкости.
Очень нечувствителен к загрязнению.
Эти типы насосов могут работать в обоих направлениях. Таким образом, один насос может использоваться как для загрузки, так и для разгрузки.
9Шестеренчатые насосы 0124 имеют очень компактную и простую конструкцию.
Кроме того, используйте этот насос для жидкостей с высокой вязкостью, таких как масло, которые нельзя перекачивать центробежным насосом.
Этот насос может создавать очень высокое давление, равное 3000 фунтов на квадратный дюйм.
Низкая стоимость
Этот тип гидравлических насосов имеет очень низкую стоимость обслуживания.
При перекачивании жидкости с очень высокой вязкостью (например, моторного масла) с помощью шестеренчатого насоса вероятность утечки минимальна. Поэтому при перекачивании очень высоковязкой жидкости КПД насоса повышается.
Недостатки шестеренных насосов
Они создают очень высокий уровень шума.
В шестеренчатом насосе используются зацепляющие шестерни; следовательно, абразивная жидкость не может использоваться в нем.
Из-за ограниченных размеров шестеренчатого насоса его нельзя использовать для больших расходов.
Применение шестеренных насосов
Пищевые продукты: Корм для животных, патока, растительные масла и жиры, сахар, наполнители, масло какао, шоколад и т. д.
Целлюлоза и бумага: Шлам, латекс, известь, каолин, черный щелок, щелочь, мыло, кислота и т. д.
Клеи и смолы.
Химические вещества: Изоцианаты, смешанные химикаты, пластмассы, кислоты, силикат натрия и т. д.
Нефтехимические продукты: смазочные масла, сырые масла, дизельное топливо, смола, заполненный или чистый битум и т. д.
Чернила и краска.
Часто задаваемые вопросы Раздел
Какой материал следует учитывать при изготовлении шестеренчатого насоса?
При выборе материала для изготовления шестеренчатого насоса необходимо учитывать следующие факторы: первоначальные материальные затраты, затраты на замену и срок годности. В дополнение к рассмотрению самой жидкости при выборе конструкционного материала также необходимо учитывать концентрацию, загрязнение и температуру жидкости.
Стандартные материалы для компонентов насоса, такие как бронза, чугун и низкоуглеродистая сталь, изначально обычно дешевле. Однако, если эти материалы приводят к преждевременному выходу из строя, неожиданному ремонту и замене, цена будет выше. Для некоторых низкоскоростных шестеренчатых насосов может потребоваться замена материала ротора с чугуна на сталь, поскольку вязкость увеличивается, чтобы выдерживать повышенный крутящий момент из-за вязкости.
Требуется ли заливка шестеренчатого насоса?
Шестеренчатый насос самовсасывающий. Это означает, что этот насос не нуждается в заливке. Это одно из основных преимуществ этого насоса. Кроме того, он обладает высокой объемной эффективностью и может стабильно транспортироваться с постоянной скоростью.
Кто изобрел шестеренный насос?
Иоганн Кеплер изобрел шестеренчатый насос около 1600 .
Что вызывает всасывание жидкости в шестеренчатый насос?
В шестеренчатом насосе используется ряд вращающихся шестерен для перекачки жидкости из одного места в другое. Вращающиеся шестерни создают жидкостное уплотнение между корпусом насоса и создают всасывание на стороне всасывания. Когда давление на входе становится ниже окружающего давления, начинается процесс всасывания жидкости.
Подробнее
Какие существуют типы насосов?
Как работает электрический вакуумный насос?
Различные типы гидравлических насосов
Как работает центробежный насос?
Шестеренчатый насос: принцип работы, принцип действия и схема
Шестеренчатый насос (ссылка: Mechanicalboost.com )
Краткое введение в шестеренчатый насос
В шестеренчатом насосе всегда есть постоянный объем жидкости, перекачиваемой за цикл. Другими словами, шестеренчатый насос представляет собой насос прямого вытеснения. Смещение, вызванное зацеплением шестерен в шестеренчатом насосе, позволяет перекачивать жидкость. Эти насосы являются одними из наиболее распространенных типов насосов, используемых в гидроприводах.
Кроме того, шестеренчатый насос часто используется в химических установках, где необходимо перекачивать жидкости с высокой вязкостью.
Шестеренчатые насосы бывают двух типов: внешние (включая две шестерни, прикрепленные снаружи) или внутренние (с внешней шестерней и шестерней, прикрепленной к ней внутри). Поскольку конструкция шестеренчатого насоса различается в зависимости от типа жидкости и требуемого давления, выбранные варианты зависят от вязкости жидкости и ограничений скорости вращения.
Вы можете найти полный список Шестеренчатые насосы для продажи в Linquip. Linquip также предоставляет список поставщиков и компаний шестеренчатых насосов , а также производителей шестеренчатых насосов .
Части шестеренчатого насоса
Среди основных компонентов шестеренчатого насоса:
Приводной вал
Уплотнение
Впускной и выпускной патрубки
Механизм привода
Шестерня привода
Корпус
Принцип работы шестеренчатого насоса
Детали шестеренчатого насоса (Ссылка: researchgate. net b>)
При вращении шестеренчатый насос создает движение, которое позволяет ему перемещать жидкости. Шестеренчатый насос работает по принципу прямого вытеснения. Это работает следующим образом:
Как только энергия подается на приводной вал, начинает работать шестеренчатый насос, а также начинает вращаться ведущая шестерня, использующая мощность двигателя.
Как и в случае силовой или ведущей шестерни, ведомая или промежуточная шестерня (которая входит в зацепление с ней) вращается вместе с силовой шестерней, но в противоположном направлении. Начиная с вращения этих двух шестерен, на стороне всасывания насоса создается частичный вакуум.
При создании вакуума жидкость со стороны всасывания всасывается в шестерню.
При этом всасываемая жидкость блокируется между шестерней и корпусом.
Когда зубья шестерни вращаются, заблокированная жидкость между зубьями шестерни и корпусом перемещается, заставляя жидкость течь от входа к выходу.
Аналогично, в ведомой шестерне жидкость перетекает со стороны всасывания на сторону нагнетания, и в результате насос нагнетает жидкость под высоким давлением со стороны нагнетания.
Шестеренчатый насос имеет ведущую и ведущую шестерни, которые полностью зацепляются друг с другом, поэтому жидкость не может двигаться. Следовательно, жидкость не может течь сразу со стороны входа на сторону выхода. Поток жидкости внутри насоса очень зависит от движения этих шестерен, и если эти шестерни не двигаются, жидкость не может течь.
Насос с внешним зацеплением
Силовая и ведомая шестерни насоса с внешним зацеплением вращаются в противоположных направлениях. Силовые шестерни часто приводятся в действие электродвигателями или двигателями внутреннего сгорания, которые вращают дальше ведомую шестерню. Оба вала могут приводиться в движение одним двигателем. Валы поддерживаются с обеих сторон корпуса подшипниками.
Когда шестерни на стороне всасывания насоса выходят из блокировки, объем увеличивается. Шестерни, движущиеся по корпусу насоса, заставляют жидкость двигаться в полость и захватывать зубья.
Затем захваченная жидкость вынуждена обтекать корпус от входа к выходу.
Объем уменьшается, когда зубья шестерни входят в зацепление на стороне выхода насоса, и жидкость вынуждена стекать под давлением.
Жидкость между шестернями не может вернуться из центра, потому что шестерни зацепляются.
Поскольку шестерни и корпус насоса имеют жесткие допуски, насос создает всасывание на стороне всасывания и предотвращает возврат жидкости со стороны нагнетания (даже несмотря на то, что жидкости с низкой вязкостью более подвержены утечке). В шестеренчатом насосе с внешним зацеплением могут использоваться шевронные, косозубые или прямозубые шестерни.
Шестеренный насос с внутренним зацеплением
Шестеренный насос с внутренним зацеплением работает аналогично насосу с внешним зацеплением. Однако внутренний насос имеет две зацепляющиеся шестерни разного размера, и одна из шестерен вращается внутри другой.
Внутренние шестерни с выступающими зубьями являются самыми большими шестернями. В этой области расположена эксцентриковая внешняя шестерня. Он предназначен для зацепления с ротором в определенных точках, так что зубья шестерни входят в зацепление. Корпуса насосов снабжены втулками и шестернями для крепления натяжного ролика.
Он самовсасывающий, не пульсирующий и может использоваться в течение короткого периода времени в сухом состоянии. Насос также является двувращательным, поэтому вы можете загружать и разгружать контейнеры одним и тем же насосом. Высокая надежность и простота использования делают эти насосы популярным выбором.
Объем увеличивается при отключении шестерен на стороне всасывания насоса. Шестерни продолжают вращаться относительно корпуса и диафрагмы насоса, в результате чего жидкость перемещается в полость и застревает в зубьях шестерен.
Захваченная жидкость проходит между входом и выходом корпуса.
При зацеплении зубьев шестерни на выходной секции насоса объем уменьшается, и жидкость принудительно сливается.
Использование шестеренчатых насосов
Шестеренчатый насос обычно используется для перекачивания жидкостей с высокой вязкостью, таких как масла, краски, смолы и пищевые продукты. Как правило, эти насосы предпочтительны, когда требуется высокое давление или точное дозирование. Шестеренчатый насос также выбирается, когда подача неравномерна, потому что на его производительность не сильно влияет давление.
Типичные области применения шестеренных насосов
Шестеренчатые насосы используются для широкого спектра применений, включая:
Нефтехимические продукты, такие как битум, пек, сырая нефть, смазочные материалы и дизельное топливо.
Химические вещества, такие как силикат натрия, кислоты, смешанные химические вещества, пластмассы и изоцианаты.
Краски и чернила.
Смолы и клеи.
Кислоты, мыло, щелочь, каолин, известь, латекс, шлам и целлюлозно-бумажные изделия.
Пищевые продукты, включая шоколад, какао-масло, сахар, растительные жиры, патоку, продукты животного происхождения и т. д.
Преимущества шестеренчатого насоса
Шестеренчатые насосы имеют следующие преимущества:
Постоянный и равномерный поток гарантирован.
Шестеренчатые насосы самовсасывающие.
Эти насосы способны перекачивать жидкости с высокой вязкостью. Вы можете использовать этот насос для перекачивания масла и других вязких жидкостей, с которыми центробежный насос не справляется.
Их чувствительность к загрязнению очень низкая.
Их можно запускать в обоих направлениях. Таким образом, насос можно использовать как для загрузки, так и для разгрузки.
Конструкция шестеренчатых насосов очень компактна и проста.
Этот насос может создавать давление до 3000 фунтов на квадратный дюйм.
Недорого.
Низкие эксплуатационные расходы.
При использовании шестеренчатого насоса утечка очень вязкой жидкости (например, моторного масла) маловероятна. В результате при перекачивании жидкости с очень высокой вязкостью насос становится более производительным.
Недостатки шестеренных насосов
Шестеренчатые насосы имеют следующие недостатки:
Их уровень шума очень высок.
Поскольку в шестеренчатых насосах используются зацепляющие шестерни, нельзя использовать абразивные жидкости.
Шестеренчатые насосы
не могут работать с большими расходами из-за их ограниченного размера.
Часто задаваемые вопросы о шестеренных насосах
Подходят ли шестеренные насосы для перекачивания воды?
Шестеренчатый водяной насос подходит для многих применений. Однако они используются не только на воде. Они используются в химической и нефтехимической промышленности, а также в гидравлических системах. Это позволяет перекачивать вязкие и агрессивные жидкости.
Для чего используется шестеренный насос?
Шестеренчатые насосы обычно используются для перекачивания высоковязких жидкостей, таких как масло, краска, смола и пищевые продукты. Кроме того, они являются лучшим выбором для применений, требующих точного дозирования или высокого давления.
2.972 Как работает шестеренный насос
НАЗВАНИЕ: Как работает шестеренчатый насос
АВТОР:     Мартин Л. Калпеппер
КУРС:    2
ГОД: Г
ОСНОВНОЕ ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ: Преобразование механической энергии в энергию жидкости.
КОНСТРУКТИВНЫЙ ПАРАМЕТР: Насос (шестеренчатый насос — это один из типов насосов, который может удовлетворить эту функциональную требование)

ГЕОМЕТРИЯ/КОНСТРУКЦИЯ И ЧАСТИ:
ОБЪЯСНЕНИЕ КАК ЭТО РАБОТАЕТ:

Один вал приводится в движение двигателем или другим означает
Шестерня, установленная на этом валу (ведущая шестерня), входит в зацепление с другой шестерней (ведомая шестерня)
Жидкость со стороны впуска втекает во вращающийся зубья шестерни и корпус
Жидкость переносится по внешней стороне шестерен к выпускной стороне насоса
Поскольку жидкость не может просочиться обратно ни по тому пути, по которому пришла, ни между зубья шестерни (они создают уплотнение) должны выходить из выпускного отверстия.
В некоторых шестеренных насосах боковые пластины обычно изготавливаются из латуни который можно заменить или повторно отшлифовать, когда зазор между поверхностью шестерни и концом жилье становится слишком большим
ДОМИНИРУЮЩАЯ ФИЗИКА:
Переменная Описание Метрические единицы Английские единицы
Р _в Подводимая мощность к валу Вт лошадиных сил
Р _вых Выходная мощность на жидкостную систему Вт лошадиных сил
П _потеря Потеря мощности (т. е. из-за колосового трения и вязкостной диссипации) Вт лошадиных сил
с Скорость вращения вала рад/с об/мин
Дп Повышение давления между входом и выходом Паскалей фунтов на кв. дюйм
В Скорость потока через насос литров ³ /с в ³ /с
ч _м Механический КПД — —
Насос получает мощность от вращающегося вала:
    P _в = T x w
Часть этой мощности рассеивается в насосе за счет колосового трения и вязких рассеивание. Теоретически это нелегко определить количественно и часто определяется экспериментально. Эта мощность будет обозначаться как P _потеря .
    P _потери = f(трение, вязкостные эффекты……)
Некоторое количество жидкости будет просачиваться через зазор между боковыми сторонами шестерен и торцевыми пластинами (см. рисунок ниже.) Этот зазор должен быть небольшим, чтобы поддерживать давление увеличение по насосу. Увеличение зазора снижает способность насоса удерживать разница давлений между входом и выходом. Разрыв обычно составляет около 0,0005. дюймы.
Мощность, которая может быть получена от жидкости, выходящей из насоса, равна:
    P _вых = (Dp x Q) = P _в — P _потеря = T x w — P _потеря
Это также можно выразить через КПД:
    P _вых = ч _м х P _в

ОГРАНИЧИВАЮЩАЯ ФИЗИКА
Производительность/использование насоса ограничено:
Эффективность
ч _м = насоса P _из /P _из . Это функция вязкости жидкости, зазора между внутренними компонентами, трение между сопрягаемыми компонентами и другие переменные.
Как правило, шестеренные насосы имеют КПД около 85%.

Подшипники
Многие шестеренчатые насосы с внешним зацеплением используют подшипники скольжения для поддержки вращающихся валов. В чтобы эти подшипники работали, требуется минимальная скорость (зависит от давления насоса.) Помимо наложения ограничений на рабочую скорость, во многих случаях подшипники определяют максимальное давление, при котором может работать насос. Если перепад давления на насосе слишком велик, подшипники скольжения не смогут выдерживать нагрузки на валы (в основном возникающие из-за разницы давлений).

ПРИ НЕОБХОДИМОСТИ, ДИАГРАММЫ/ГРАФЫ/ТАБЛИЦЫ:
Не включать сюда

ГДЕ МОЖНО НАЙТИ ШЕСТЕРЕННЫЕ НАСОСЫ:
В этих насосах мало движущихся частей, что делает их недорогими. Эти насосы обычно используются там, где требуется давление от низкого до среднего (около 2500–4000 фунтов на квадратный дюйм). и механический КПД не очень важен (типичный КПД составляет около 85%).
Вы можете найти шестеренчатые насосы на следующих машинах:
Обычно масляный насос вашего автомобиля
Оборудование для ухода за газонами с гидравлическим приводом
Некоторые дровоколы с гидравлическим приводом
Гидравлические агрегаты грузовых автомобилей и строительной техники
Измерение (шестеренные насосы хорошо регулируют объемный расход)

ССЫЛКИ/ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:
Веб-страница Viking Pump на Насосы с внешним зацеплением
Не забудьте добавить книгу по проектированию гидравлических компонентов
Другие….
Принцип работы шестеренчатого насоса
●Основная концепция шестеренчатого насоса
Концепция шестеренчатого насоса очень проста. Его самая основная форма состоит в том, что две шестерни одинакового размера входят в зацепление и вращаются друг с другом в плотно прилегающей оболочке. Внутренняя часть корпуса аналогична форме «8», внутри установлены две шестерни. Внешний диаметр и обе стороны шестерни точно соответствуют корпусу. Материал из экструдера поступает в середину двух шестерен на всасывающем отверстии и заполняет пространство, движется вдоль корпуса с вращением зубьев и, наконец, выгружается, когда два зубца входят в зацепление.
В терминологии шестеренный насос также называют объемным устройством, которое представляет собой поршень в цилиндре. Когда один зуб входит в полость жидкости другого зуба, поскольку жидкость несжимаема, жидкость и зуб не могут в одно и то же время занимать одно и то же пространство, так что жидкость механически выдавливается. Из-за постоянного зацепления зубьев это явление происходит постоянно, поэтому на выходе насоса обеспечивается непрерывный объем нагнетания, и объем нагнетания одинаков для каждого оборота насоса. При непрерывном вращении приводного вала насос непрерывно нагнетает жидкость. Подача насоса напрямую связана со скоростью насоса.
На самом деле, в насосе есть небольшая потеря жидкости, потому что эти жидкости используются для смазки подшипников и обеих сторон шестерен, а корпус насоса никогда не может устанавливаться без зазора, поэтому жидкость не может быть слита из на выходе 100%, поэтому небольшая потеря жидкости неизбежна, что не позволяет КПД насоса достигать 100%. Тем не менее, насос по-прежнему может работать хорошо, и для большинства экструдированных материалов он может достигать эффективности от 93% до 98%.
Для жидкостей, вязкость или плотность которых изменяются во время процесса, этот насос не будет сильно затронут. Если со стороны выпускного отверстия имеется демпфер, например сетчатый фильтр или ограничитель, насос будет проталкивать жидкость через них. Если эта заслонка изменится в процессе работы, то есть если сетка фильтра загрязнится, засорится или увеличится противодавление ограничителя, насос будет поддерживать постоянный расход до тех пор, пока не будет достигнут механический предел самого слабого компонента в устройстве.
Существует ограничение скорости насоса, которое в основном зависит от технологической жидкости. Если подается масло, насос может вращаться с высокой скоростью, но когда жидкость представляет собой расплав полимера с высокой вязкостью, это ограничение будет значительно увеличиваться во время физической активности.
Очень важно протолкнуть высоковязкую жидкость в пространство между двумя зубьями со стороны всасывающего патрубка. Если это пространство не заполнено, насос не сможет нагнетать точную скорость потока, поэтому значение PV также является еще одним ограничивающим фактором и переменной процесса. Из-за этих ограничений производители шестеренчатых насосов будут предоставлять ряд продуктов, а именно различные характеристики и рабочий объем. Эти насосы будут соответствовать конкретному процессу применения, чтобы оптимизировать производительность системы и цену.
Шестерня и вал насоса PEP-II интегрированы, а процесс закалки всего корпуса применяется для увеличения срока службы. Подшипник типа «D» включает в себя механизм принудительной смазки, позволяющий полимеру проходить через поверхность подшипника и возвращаться на входную сторону насоса, обеспечивая эффективную смазку вращающегося вала. Эта особенность снижает возможность удержания и деградации полимера. Прецизионно обработанный корпус насоса может точно соответствовать подшипнику типа «D» с валом шестерни, чтобы гарантировать, что вал шестерни не эксцентричен, чтобы предотвратить износ шестерни. Конструкция уплотнения Parkwood и манжетное уплотнение из ПТФЭ вместе образуют уплотнение с водяным охлаждением. Этот тип уплотнения фактически не касается поверхности вала. Его принцип герметизации заключается в охлаждении полимера до полурасплавленного состояния для образования самогерметизации. Также можно использовать уплотнение Rheal, которое имеет обратные спиральные канавки на внутренней поверхности уплотнения вала, так что полимер может быть под давлением обратно к входному отверстию. Для облегчения установки производитель разработал монтажную поверхность с кольцевым болтом, соответствующую фланцевому креплению другого оборудования, что упрощает изготовление цилиндрических фланцев.
Шестеренчатый насос PEP-II имеет нагревательные элементы, соответствующие техническим характеристикам насоса, которые могут быть выбраны пользователями, что может обеспечить быстрый нагрев и контроль нагрева. В отличие от метода нагрева в корпусе насоса, повреждение этих компонентов ограничено одной платой и не имеет отношения ко всему насосу.
●Приводное устройство
Шестеренчатый насос приводится в действие независимым двигателем, который может эффективно блокировать пульсации давления на входе и колебания расхода. Пульсация давления на выходе из шестеренчатого насоса может регулироваться в пределах 1%. Использование шестеренчатого насоса на линии экструзии может увеличить скорость потока и уменьшить сдвиг и время пребывания материала в экструдере.
Шестеренный насос с внешним зацеплением является наиболее широко используемым шестеренным насосом и обычно относится к насосу с внешним зацеплением. Его конструкция показана на рис. 1, в основном она состоит из ведущей шестерни, ведомой шестерни, корпуса насоса, крышки насоса и предохранительного клапана. Герметичное пространство, образованное корпусом насоса, крышкой насоса и шестерней, является рабочим помещением шестеренчатого насоса. Оси двух шестерен соответственно установлены в отверстиях подшипников на двух крышках насоса, а вал ведущей шестерни выходит из корпуса насоса и приводится во вращение двигателем. Шестеренчатый насос с внешним зацеплением имеет простую конструкцию, легкий вес, низкую стоимость, надежную работу и широкий спектр применения.
Когда шестеренчатый насос работает, ведущее колесо вращается вместе с двигателем и приводит во вращение ведомое колесо. Когда зацепляющие зубья на одной стороне всасывающей камеры постепенно расходятся, объем всасывающей камеры увеличивается, а давление уменьшается, и жидкость во всасывающей трубе всасывается насосом; всасываемая жидкость выталкивается в нагнетательную камеру шестерней в канавке зуба двумя способами. После того, как жидкость попадает в нагнетательную камеру, зубья двух шестерен непрерывно входят в зацепление, так что жидкость выдавливается из нагнетательной камеры в нагнетательную трубу. Ведущая шестерня и ведомая шестерня непрерывно вращаются, и насос может непрерывно всасывать и нагнетать жидкость.
Корпус насоса оснащен предохранительным клапаном. Когда давление нагнетания превышает указанное давление, перекачиваемая жидкость может автоматически открыть предохранительный клапан, чтобы вернуть жидкость под высоким давлением во всасывающую трубу.
Насос с внутренним зацеплением состоит из пары шестерен с внутренним зацеплением, зацепляющихся друг с другом, серповидных деталей, корпусов насоса и т. д. между ними. Роль серповидной детали состоит в том, чтобы отделить камеру всасывания от камеры нагнетания. При вращении ведущей шестерни образуется частичный вакуум, где шестерня выходит из зацепления и жидкость всасывается в насос для заполнения зубьев всасывающей камеры, а затем поступает в нагнетательную камеру двумя путями по внутренней и внешней сторонам серпа фигурный кусок. Там, где зубья шестерни входят в зацепление, жидкость, находящаяся между зубьями, выдавливается и направляется в выпускной патрубок.
Помимо характеристик самовсасывающей способности, расхода и давления нагнетания, шестеренный насос не имеет всасывающего и нагнетательного клапанов на корпусе насоса. Он имеет простую структуру, равномерный поток, надежную работу, но низкую эффективность, высокий уровень шума и вибрации, а также удобство ношения. Он в основном используется для транспортировки различных масел, которые не вызывают коррозии, не являются твердыми частицами и обладают смазывающей способностью, а температура обычно не превышает 70 ℃, таких как смазочное масло и пищевое растительное масло. Общий диапазон расхода составляет 0,045-30 мс/ч, диапазон давления составляет 0,7-20 МПа, а рабочая скорость составляет 1200-4000 об/мин.
●Конструктивные особенности
⑴ Простая конструкция и невысокая цена;
⑵ Низкие требования к работе и широкое применение;
⑶ Торцевые крышки и межзубчатые канавки шестерни образуют множество неподвижных герметичных рабочих камер, которые можно использовать только как количественный насос.
Шестерня принимает новую технологию международного продвинутого уровня в 1990-х годах — дуга профиля зуба с двойной арксинусной кривой. По сравнению с эвольвентными зубчатыми колесами его наиболее заметным преимуществом является отсутствие относительного скольжения по поверхности профиля зуба во время процесса зацепления зубчатого колеса, поэтому поверхность зуба не изнашивается, не уравновешивается, не задерживается жидкость, низкий уровень шума, длительный срок службы и высокая эффективность. Насос избавляется от оков традиционной конструкции, позволяя шестеренчатому насосу войти в новую область проектирования, производства и использования.
●Классификация насосов
Что касается зубчатых передач основных компонентов, то они в основном состоят из обычных шестеренчатых насосов и насосов с дуговым зацеплением. Обычные обычные шестеренчатые насосы более долговечны, чем шестеренчатые насосы с круговой дугой, при транспортировке загрязненных сред, а зубчатые насосы с круговой дугой имеют специальную конструкцию, перекачивают чистую среду, имеют низкий уровень шума и длительный срок службы. У каждого есть свои преимущества.
Что такое шестеренчатый насос? | Компоненты шестеренных насосов | Типы шестеренных насосов
Важный момент
Что такое шестеренчатый насос?
Категория шестеренных насосов относится к объемным насосам, состоящим из ротационного насоса непрерывного действия. С помощью зубчатых зацеплений механическая энергия преобразуется в энергию жидкости, что создает нулевое всасывание. Пространство, находящееся в середине зубчатого зацепления, которое несет высокий уровень вязкой жидкости к поверхности стенки и затем к выходу. Этот насос эффективно работает с повышенными уровнями вязкой жидкости, такой как масло, поскольку не требует заливки.
Читайте также: Что такое лопастной насос? | Типы лопастных насосов | Работа лопастного насоса | Компоненты лопастного насоса
Шестеренчатый насос:
Шестеренчатый насос относится к типу объемных роторных насосов. В шестеренчатом насосе жидкость перемещает определенное количество жидкости с помощью блокирующей шестерни, а затем перемещает ее при вращении шестерни. Эти насосы обеспечивают безимпульсный поток, который прямо пропорционален скорости вращения шестерни.
Шестеренчатые насосы в основном используются для создания высокого давления. Шестеренчатый насос представляет собой объемный насос, а также насос с постоянным рабочим объемом. Объемный насос означает, что этот насос обеспечивает постоянный поток с определенной скоростью независимо от изменения давления, а насос постоянного объема означает, что он отбрасывает определенное количество жидкости за один оборот вала.
Шестеренчатый насос был изобретен Иоганном Кеплером около 1600 года. В шестеренчатом насосе обычно две шестерни. Одна шестерня является ведущей или силовой шестерней, а другая — шестерней или промежуточной шестерней. Ведущая шестерня соединена с некоторыми ключевыми двигателями или с механическим источником энергии.
Ведущая шестерня также известна как ведущая шестерня, а ведомая шестерня также известна как ведомая шестерня. Шестерня привода вращается либо с помощью электродвигателя, либо с помощью IC. двигателем или рукой.
Также читайте: Детали пневматического насоса | Принцип работы пневматического насоса | Преимущества пневматического насоса | Недостатки эрлифтного насоса
Компоненты шестеренных насосов:
№1. Ведущая шестерня
Ведущая шестерня соединена с первичным двигателем. Он вращается за счет энергии первичного двигателя.
#2. Ведомая шестерня или промежуточная шестерня
Ведомая шестерня откована вместе с ведущей шестерней, и привод вращает шестерню.
№3. Корпус
Как ведущая, так и ведомая шестерня упакованы внутри корпуса шестеренчатого насоса.
№4. Входная секция или сторона всасывания
Это секция шестеренчатого насоса, через которую жидкость поступает в шестеренчатый насос. Жидкость низкого давления поступает в насос из входной секции.
#5. Выходная секция или сторона нагнетания
Это секция шестеренчатого насоса, через которую жидкость под давлением подается в требуемую зону. Жидкость под высоким давлением поступает от насоса в выходную часть.
#6. Первичный двигатель
В шестеренчатых насосах первичные двигатели используются для подачи мощности на вал, на котором установлена ведущая шестерня. Это может быть электрический двигатель или IC. двигатель, либо это может быть ручной труд.
#7. Предохранительный клапан или выпускной клапан
Предохранительный клапан или выпускные клапаны устанавливаются на стороне нагнетания, чтобы защитить насос от повреждения в случае возникновения дополнительного давления при его выпуске.
Также прочтите: Части поршневого насоса | Определение поршневого насоса | Работа поршневого насоса | Математический анализ поршневого насоса
Типы шестеренных насосов:
Обычно существует пять типов шестеренных насосов:
Шестеренный насос с внешним зацеплением
Насос с внутренним зацеплением
Кулачковый насос
Насос Ge-Rotor (насос с генераторным ротором)
Винтовой насос 5
90. 12 Насос с внешним зацеплением
В насосе с внешним зацеплением внешнее зацепление используется для перекачивания жидкости. В насосе с внешним зацеплением два косозубых или цилиндрических зубчатых колеса находятся в зацеплении друг с другом и размещены внутри корпуса.
Шестерня, используемая в этом типе насоса, имеет внешнее зацепление. В этом типе насоса может использоваться любой тип зубчатого колеса, будь то косозубая или прямозубая шестерня, или любой другой тип зубчатого колеса. Одна из двух шестерен является ведущей, а другая — ведомой.
Ведомые шестерни также будут вращаться, когда вращается ведущая шестерня, так как обе шестерни находятся в зацеплении друг с другом. Во внешнем насосе на входе в насос создается частичный вакуум.
#2. Насос с внутренним зацеплением
В насосе с внутренним зацеплением шестерня, используемая для перекачки жидкости, имеет внутреннюю ловушку. В насосах с внутренним зацеплением внутренняя шестерня меньше и имеет внешние зубья, а внешняя шестерня является большей шестерней и имеет внутренние зубья. Между двумя шестернями внутреннего шестеренчатого насоса предусмотрено серповидное уплотнение, которое заполняет зазор между двумя шестернями.
Когда зубья внутренней шестерни входят в зацепление с внешней шестерней, создается частичный вакуум, в результате чего жидкость попадает в зазор между серповидным уплотнением и внутренней шестерней. После этого жидкость попадает между внутренней шестерней и серповидным уплотнением и проходит от впускных отверстий к выпускному отверстию внутреннего шестеренчатого насоса.
№3. Кулачковый насос
Это еще один тип шестеренчатого насоса с внешним зацеплением. В лопастных насосах вместо зубьев шестерни используются фургоны. Количество лепестков может быть 3 или 4, в зависимости от требований.
Внутри корпуса установлены два выступа. Кулачок сконструирован таким образом, что кулачки почти удерживают друг друга, а не соприкасаются и не вращаются в случае шестеренчатого насоса с внешним зацеплением. Благодаря большому размеру фургонов и малому количеству фургонов достигается высокая выгрузка.
№4. Насос Ge-Rotor (генераторный ротор)
Этот насос имеет два генераторных ротора. Один ротор имеет внешние зубья, а другой — внутренние. Ротор с внешними зубьями вращается внутри ротора с внутренними зубьями.
Количество зубьев внутренних роторов на один меньше, чем у внешнего ротора. Вал первичных двигателей соединен с внутренним ротором. Поэтому внутренний ротор называется ведущим ротором.
В верхней части насосов Ge-Rotor размер кармана, т. е. пространство между внешним и внутренним ротором, незначителен. Размер кармана увеличивается до 180 градусов на внешних зубьях ротора. Таким образом, жидкость всасывается вблизи входных отверстий за счет разрежения между внутренними зубьями ротора и внешними зубьями ротора.
После 180 градусов, когда жидкость достигает дна насоса Ge-Rotor, размер кармана начинает уменьшаться, позволяя жидкости проходить через выпускное отверстие.
№5. Винтовой насос
Он назван винтовым насосом, потому что винты используются в этом насосе для увеличения давления жидкости. В этом насосе входы разделены на две части и имеют выход.
В винтовых насосах один вал имеет левосторонний винт, а другой вал — правый винт. Два входа присутствуют на концах, а выход находится в противоположном направлении.
При пуске насосов жидкость заполняет зазор между витками шнека на краю входного отверстия и перемещается в осевом направлении вдоль шнека от входного отверстия к выходному за счет вращения жидкостного шнека.
Читайте также: Методы газовой сварки | Части сварочной горелки | Работа газовой сварки | Виды газовой сварки | Типы пламени при газовой сварке
Работа шестеренчатого насоса:
При запуске шестеренчатого насоса ведущий вал запускается путем подачи мощности и начинает вращать ведущую шестерню, используя энергию первичного двигателя. Водитель также вращает кованую шестерню вместе с шестерней, как водитель вращает шестерню, но в противоположном направлении. Когда обе шестерни начинают вращаться, на стороне всасывания создается частичный вакуум.
Как только создается вакуум, жидкость на стороне всасывания всасывается в сторону шестерни. После этого всасываемая жидкость попадает между шестернями и корпусом.
Затем жидкость, захваченная между корпусом и зубьями шестерни, движется вместе с вращением зубьев шестерни и движется со стороны всасывания к нагнетанию.
Аналогично, нагнетательный редуктор со стороны всасывания на сторону нагнетания также имеет поток жидкости, а жидкость под высоким давлением нагнетает насос со стороны нагнетания.
Жидкость со стороны всасывания не может направляться непосредственно к нагнетанию, а также со стороны всасывания к нагнетанию, так как две шестерни полностью зацеплены, и жидкость течет без запаздывания.
Также прочтите: Части и функции шлифовального станка | Шлифовальный станок | Типы шлифовальных станков
Преимущества шестеренчатого насоса:
Ниже перечислены различные преимущества шестеренчатого насоса:
Эти насосы очень просты и компактны, с очень небольшим количеством движущихся частей.
Расходы на техническое обслуживание этого типа насоса очень низкие.
Стоит меньше.
Шестеренчатые насосы могут использоваться для создания очень высокого давления до 3000 фунтов на квадратный дюйм.
Может использоваться для перекачивания высоковязких жидкостей, таких как масло, которые нельзя перекачивать центробежными насосами.
Существует очень низкая вероятность утечки при перекачивании жидкости с высокой вязкостью, такой как масло, в шестеренчатый насос. Поэтому КПД этого насоса увеличивается при перекачивании высоковязких жидкостей.
Шестеренчатые насосы могут работать в обоих направлениях. Таким образом, один насос может использоваться как для загрузки, так и для разгрузки.
Этот насос менее подвержен загрязнению.
Также прочтите: регулятор Watt | Строительство губернатора Ватт | Работа ватт-губернатора | Ограничения регулятора мощности Watt
Недостатки шестеренчатого насоса:
Ниже приведены различные недостатки шестеренчатого насоса:
Используются зубчатые зацепления, фрикционная жидкость не может использоваться в шестеренчатых насосах.
Эти насосы сильно шумят.
Размер шестеренчатых насосов ограничен, поэтому их нельзя использовать при больших объемных расходах.
Применение шестеренчатого насоса:
Ниже приведены различные области применения шестеренчатых насосов:
Они используются там, где требуется точное дозирование.
Поскольку на шестеренчатый насос не оказывает чрезмерного влияния выходное давление, его также можно применять в системах с несбалансированной подачей.
Frequently Asked Questions (FAQ)
Types of Gear Pumps
Generally, gear pumps are of five types
External Gear Pump
Internal Gear Pump
Lobe Pump
Героторный насос (с генераторным ротором)
Винтовой насос
Шестеренчатый объемный насос
Шестеренчатый насос относится к типу поршневого насоса (PD).
