Шестеренчатые насосы: конструкции и принцип действия
Шестеренчатые насосы являются видом гидравлического оборудования, которые работают с вязкими жидкостями: от чистой воды до битумов, смол и мазута. За счет прочной конструкции и высокой производительности модели равномерно перекачивают продукты. Данные устройства в отличие от других типов роторных моделей объёмного вида имеют простую конструкцию.
Модели достаточно простые вне зависимости от типа насоса.
Главной сложностью выступает необходимость точно подобрать детали для помпы, так как пространства между частями должно быть небольшим. От того, какие зазоры, зависит производительность оборудования. Кроме того, при необходимости может потребоваться создание термостойких кожухов.

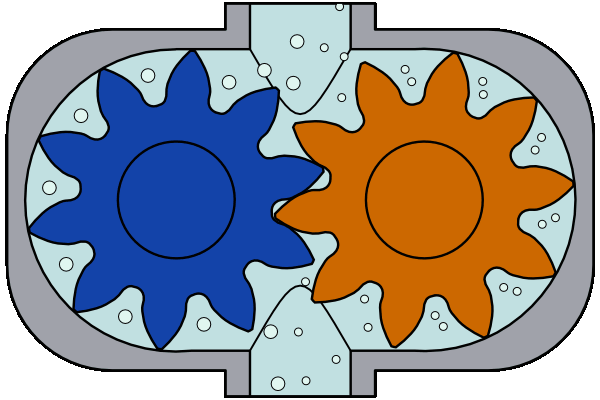

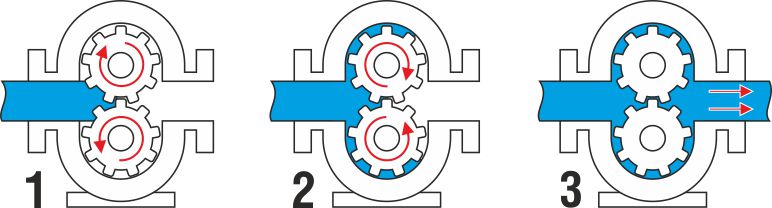

Принцип действия заключается в запуске ведомой шестерни под действием ведущей. После зацепления жидкость поступает в напорный трубопровод под давлением. Соединение нагнетательной и всасывающей областей герметично закрыто. После перехода зубьев из сцепления, в пространство из-за разряжения переходит жидкость. Давление шестерен позволяет увеличить эффективность работы.
Основными задачами шестеренчатых насосов являются:
- перенос жидкостей;
- дозировка;
- перекачка химических реагентов;
- работа в гидравлической системе.
Сферы применения
Шестеренчатые насосы подойдут для
- Пищевой промышленности: перекачка сгущенного молока, желе, крема, шоколада;
- Производство бытовой химии;
- Строительства: работа с клеем, краской, маслом;
- Химической отрасли;
- Лакокрасочного производства;
- Судостроения;
- Металлургических предприятий;
- Сельское хозяйство;
- Нефтяная область;
- Машиностроение.
Виды зацепления

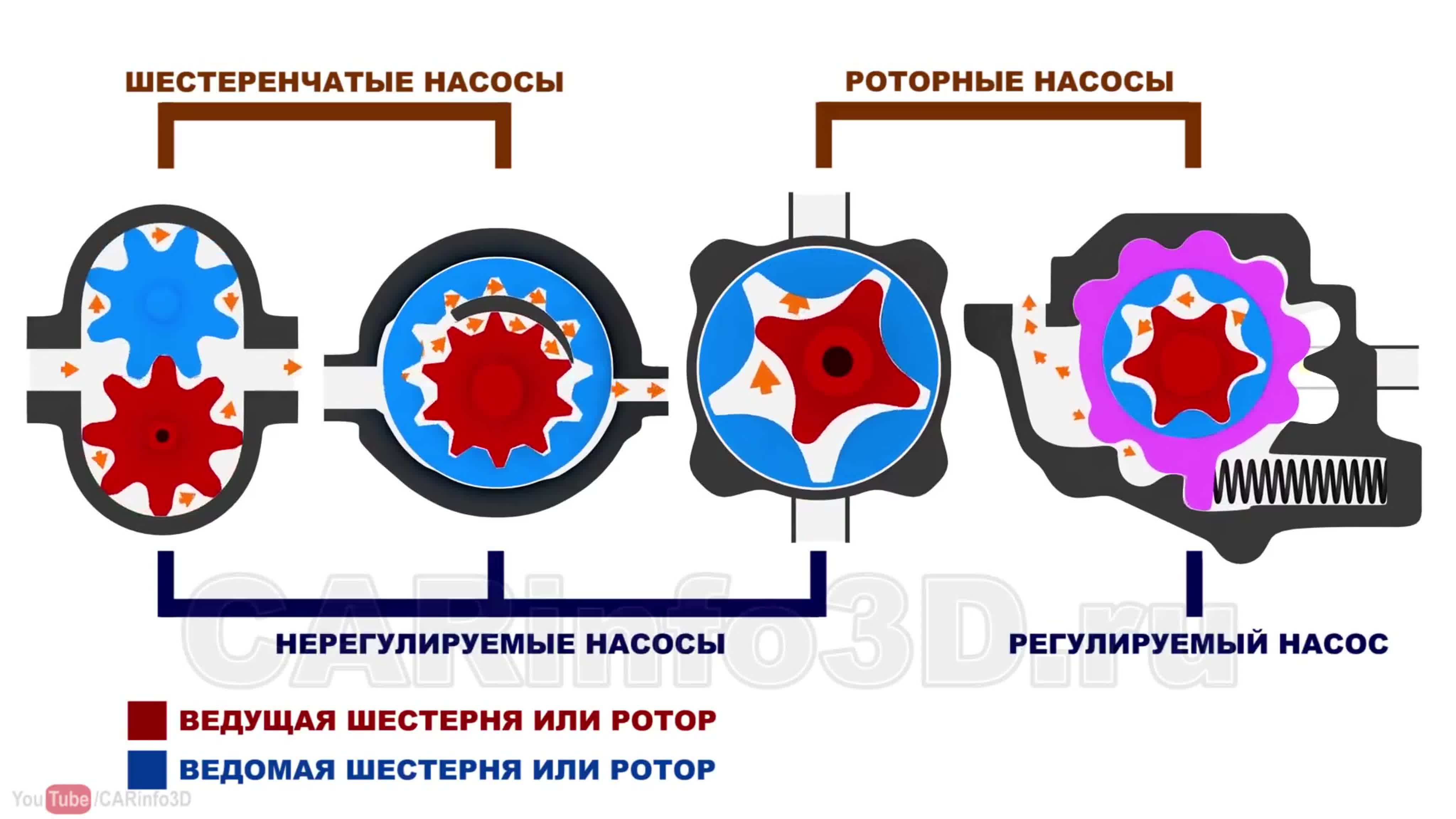

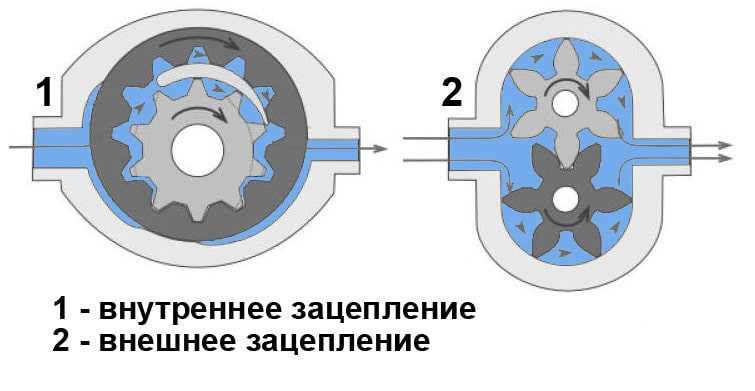

Существует два вида зацепления:
1. Внешний вид
В конструкции находятся два одинаковых зубчатых колеса, которые цепляются друг за друга и вращаются в разных направлениях. Жидкость попадает в пространство между зубьями, а после поступает в трубопровод под действием давления. Такие модели имеют низкую цену, но обладают удобной конструкцией и надежностью;
2. Внутренний вид

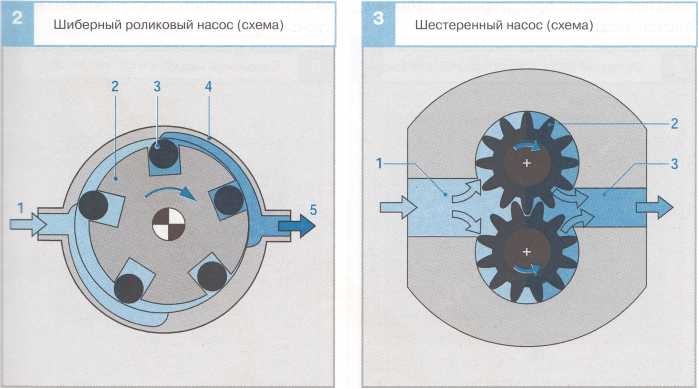

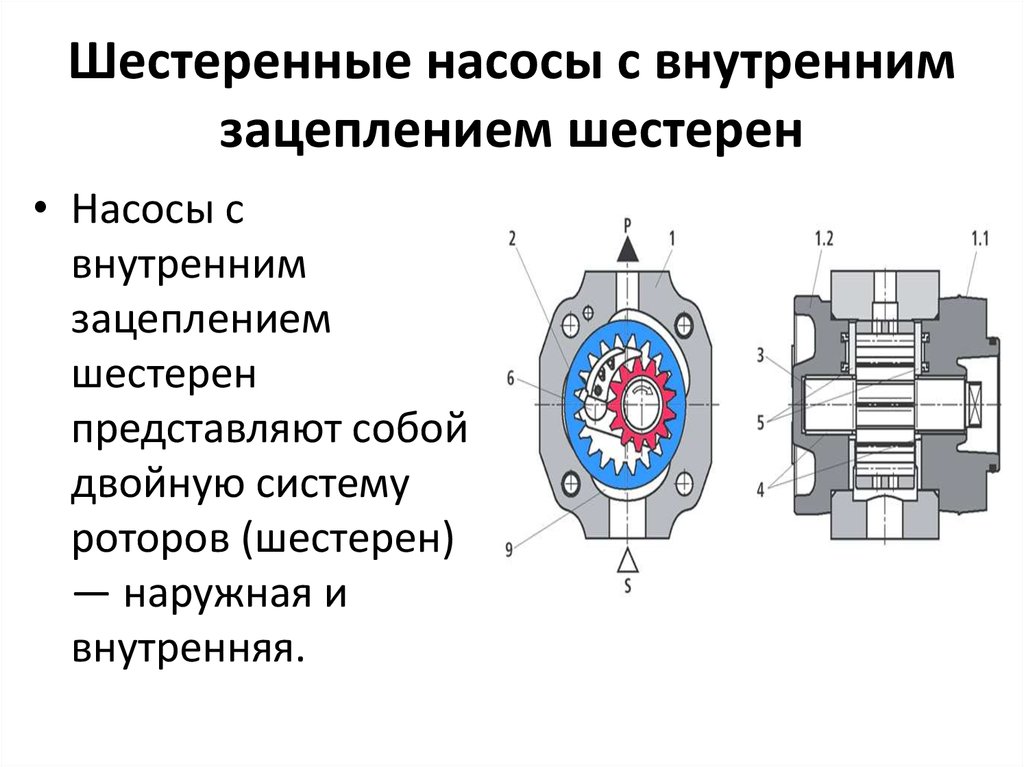

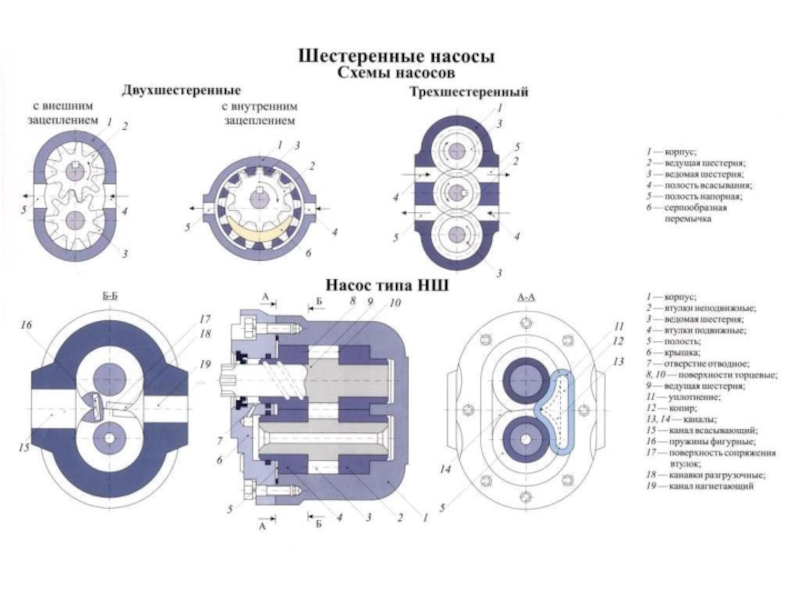

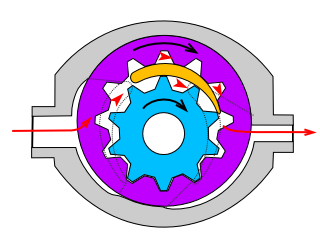

В данном случае две шестерни имеют разный размер, за счет чего одна может помещаться в другую. Так как одна часть находиться не в центре, поэтому сцепление проводится при помощи внутренней стороне второй детали. Другая сторона обладает пространством между зубьями, поэтому во время вращения двух колес, жидкость поступает во внутрь и вытесняется в обратную часть. Подобные конструкции имеют компактный размер, так как детали расположены ближе друг к другу.
Преимущества шестеренчатых насосов
Среди достоинств оборудования можно выделить следующее:
- Удобная конструкция;
- Бесперебойная работа;
- Высококачественные материалы;
- Возможность работать с разными видами жидкостей;
- Не требуется дополнительного оснащения;
- Небольшой вес;
- Отсутствие необходимости постоянно смазывать детали;
- Работа с жидкостями высоких температур;
- Отсутствие лишних шумов;
- Наличие реверсного режима.
Где купить шестеренчатые насосы?
Компания «КлинТех» сотрудничает с итальянскими производителями и лидерами рынка Varisco и Victor Pumps. Более 75 лет бренды работают с разными отраслями промышленности, что их характеризует, как надежного поставщика.
В нашем каталоге большой выбор шестеренчатых насосов по доступным ценам. Вся продукция прошла строгий контроль качества и имеет необходимую сертификацию. Наши сотрудники проведут грамотную консультацию и подберут модель для любых задач. Мы выполним монтаж и пусконаладку оборудования, а также обеспечим пост-продажное сопровождение. Доставка осуществляется по всей территории Российской Федерации и странам СНГ.
Бренды
Наши клиенты
Есть вопросы?
Задайте их нам! Наши специалисты найдут решение вашей задачи и помогут с выбором оборудования!
Шестеренчатые насосы с внутренним зацеплением в Санкт-Петербурге
Шестеренчатые насосы производства Италия по незавышенным ценам
- Высококачественный материал, необходимый в современных процессах производства.
- Конструкция шестеренчатых насосов постоянно улучшается уже более 50 лет.
- Благодаря нашему опыту мы гарантируем решение любого потребительского запроса.
Шестеренчатые насосы Victor Pumps применяются во всех отраслях промышленности. Они отлично зарекомендовали себя как для перекачки низковязких жидкостей, так и высоковязких, от шоколада до топлива и масла. Насосы имеют прочную конструкцию для обеспечения долгого срока эксплуатации.
Шестеренчатые насосы с внутренним зацеплением благодаря своей конструкции дают равномерный поток, высокую эффективность и возможность перекачивать низко- и высоковязкие жидкости.
Производство изоляционного материала, гидроизоляции
- допускается высокое давление 16 бар и температура 300оС
Насос для высоких температур
- Равномерный поток — безпульсационная подача предотвращает колебание клапанов, арматуры и муфт
- Высокий коэффициент самовсасывания
- Постоянная подача жидкости, пропорциональная количеству оборотов двигателя
- Простое обслуживание
- Высокая производительность
- Перекачивание разнородных жидкостей
- Прочная конструкция
- Простой уход
- Простая конструкция (два движущихся элемента)
- Перекачивание жидкостей различной вязкости
- Стандарт API 676
- Интегрированный тепловой кожух вокруг корпуса обеспечивает равномерный обогрев продукта, что предотвращает застывание после перерыва в работе. Также дает возможность производить ремонт насосов при подключенных теплопроводниках. Насосы могут также поставляться с тепловым кожухом «Интеграл» для перекачки продуктов плохо переносящих большие изменения температуры
- Полная производительность достигается в любом направлении вращения
Также дает возможность производить ремонт насосов при подключенных теплопроводниках. Насосы могут также поставляться с тепловым кожухом «Интеграл» для перекачки продуктов плохо переносящих большие изменения температуры
Свободное позиционирование расположения корпуса насоса. Подключение на 90° или 180° (в режиме In-line)
Принцип действия шестеренчатых насосов
Ведущая и ведомая шестерни взаимно зацеплены, благодаря чему образуется пространство. Результатом является появление всасывающего давления, жидкость попадает в пространство между шестернями, где перемещается от всасывающей стороны к нагнетательной. Специальный элемент разделяет пространство и не дает жидкости возвращаться к всасывающей стороне. Жидкость дальше перемещается к нагнетательной стороне.
Область применения
Шестеренчатые насосы серии R представляют собой прочный дизайн с маленькими или большими зазорами (клиренсами), уникальной шестерней и такими опциями как обогрев (в том числе и электрообогрев) и встроенные предохранительные клапаны.
Насосы могут перекачивать взрывчатые, токсичные и чрезвычайно вязкие жидкости. Мы подбираем правильный материал корпуса насоса, уплотнения и других компонентов для того, чтобы помочь достичь оптимально долгий срок эксплуатации насоса при различных аппликациях.
- Химическая промышленность
Разнородные продукты, присутствующие в химической промышленности, требуют различные способы транспортировки и дозировки жидкостей. Шестеренчатые насосы идеально справляются при перекачке вязких жидкостей. Их можно использовать для перекачки и подачи кислоты ABS и NaCl, а также алкоголя с добавками серы. Перекачивание клея и канифоли в производстве плит из деревянной стружки — в этих процессах дозировка канифоли и отвердителя реализуется при помощи шестеренчатых насосов. Эти насосы служат для циркуляции, дозировки и подачи изоцианов и полиолов, которые входят в состав полиуретановых пен и силиконов. Также шестеренчатые насосы применяются для транспортировки щелочей, синтетических жидкостей, жидкого стекла или хозяйственных товаров — мыла, шампуня, эмульсий, кремов.
Фото насоса с промывкой
Нередко в химической промышленности для перекачивания агрессивных продуктов в шестеренчатых насосах используется двойное торцевое уплотнение различных типов (Tandem или BacktoBack) с промывкой. Для промывки может использоваться как отдельно подведенная жидкость, так и специальная ёмкость – как на фото. Такая опция гарантирует работоспособность насоса на долгое время и сохранность его комплектующих частей.
- Лакокрасочная промышленность
Производство определенного цвета в многообразной цветовой палитре происходит через смешивание различных пигментов. Шестеренчатые насосы идеально справляются во время подачи каждого отдельного пигмента.
- Пищевая промышленность
Значительное место занимают шестеренчатые насосы в пищевой промышленности, так, например, подача и перекачивание растительных и животных жиров, желатина, шоколада, какао, масла
Другие, часто перекачиваемые жидкости: какао-ликер, сливочное масло, белый шоколад, карамель, желе, пудинг, мед, сливки, сироп глюкозы и др.Для всех этих продуктов разработана серия шестеренчатых насосов с названием «Chocolate». В стандарте уже есть рубашка обогрева и специальный сплав чугуна, сертифицированный для пищевой промышленности.
- Нефтехимическая промышленность
Шестеренчатые насосы имеют широкое применение в аппликациях, связанных с продуктами нефтехимической промышленности. Насосы с большой производительностью можно использовать для загрузки и разгрузки цистерн, для транспортировки минерального масла, асфальта, асфальтовой эмульсии. Насосы с меньшей производительностью в основном работают при перекачке этих жидкостей между емкостями. При перекачке легких и тяжелых фракций масла можно использовать насосы для подачи и дозировки масла для котлов. Шестеренчатые насосы прекрасно работают с вязкими жидкостями, в основном при производстве и перекачивании моющих средств.
Шестеренчатые насосы для битума. Производство битумной эмульсии (высокотемпературные версии насосов)
- насосы перекачивают чистый битум, флюксанты, битум с эластомером
- при перекачивании сохраняется структура эмульсии
- станции производства асфальта
- загрузка/разгрузка битума на склад
- распылитель битума на дорогах
- присутствует постоянный и ровный поток
- возможность регулирования производительности
- как дополнительная опция возможен электрообогрев насоса
перейти в раздел: шестеренчатые насосы
Обзор насоса с внешним зацеплением Шестеренчатые насосы с внешним зацеплением — популярный принцип откачки. Шестеренчатые насосы с внешним зацеплением могут быть одинарными или двойными (два
наборы шестерен) конфигурации насосов с
прямозубые (показаны), косозубые и зубчатые колеса. Обычно косозубые и шевронные передачи.
обеспечивают более плавный поток, чем цилиндрические зубчатые колеса, хотя все типы зубчатых колес относительно гладкие. В насосах с внешним зацеплением большой производительности обычно используются косозубые или шевронные шестерни. Маленький
шестеренчатые насосы с внешним зацеплением обычно работают при 1750 или 3450 об/мин, а более крупные модели работают при
скорость до 640 об/мин. Шестеренчатые насосы с внешним зацеплением имеют жесткие допуски и
поддержка с обеих сторон шестерни. Это позволяет им бежать
давление выше 3000 фунтов на квадратный дюйм / 200 бар, что делает их хорошо подходящими для использования в
гидравлика. Плотнее внутренние зазоры обеспечивают более надежное измерение жидкости, проходящей через насос и для большего контроля потока. Из-за этого шестеренные насосы с внешним зацеплением популярны для точных приложения для передачи и измерения полимеров, топлива и химических веществ. добавки. Как Шестеренчатые насосы с внешним зацеплением Work Шестеренчатые насосы с внешним зацеплением аналогичны по насосному действию
насосы с внутренним зацеплением, в которых две шестерни входят в зацепление и выходят из зацепления для создания потока. Однако,
Шестеренчатый насос с внешним зацеплением использует две одинаковые шестерни, вращающиеся друг против друга.
приводится в движение двигателем, а он, в свою очередь, приводит в движение другую шестерню. Каждая шестерня поддерживается валом
с подшипниками с обеих сторон шестерни. 1. Когда шестерни выходят из зацепления, они создают расширяющийся объем на входной стороне. насоса. Жидкость поступает в полость и захватывается зубьями шестерни при их вращении. 2. Жидкость циркулирует внутри корпуса в карманах между зубья и корпус — между шестернями не проходит. 3. Наконец, зацепление шестерен заставляет жидкость проходить через выходное отверстие под давление. Поскольку шестерни поддерживаются с обеих сторон, шестеренчатые насосы с внешним зацеплением работают тихо. и обычно используются для приложений высокого давления, таких как гидравлические приложения. С отсутствие радиальных нагрузок на подшипники, вал ротора не может прогибаться и вызывать преждевременный износ.
Приложения Распространенные применения шестеренных насосов с внешним зацеплением включают, но не ограничиваются:
Материалы конструкции / Варианты конфигурации
Как видно из следующего списка, роторные насосы могут быть изготовлены в самых разных исполнениях. материалы. Благодаря точному подбору конструкционных материалов и жидкости превосходный Результатом будет производительность жизненного цикла. В частности, шестеренчатые насосы с внешним зацеплением могут
работать даже с самыми агрессивными коррозионно-активными жидкостями. В то время как внешнее снаряжение
насосы обычно изготавливаются из чугуна, новые материалы позволяют это
насосы для перекачивания таких жидкостей, как серная кислота, гипохлорит натрия, железо
хлорид, гидроксид натрия и сотни других агрессивных жидкостей.
Производители
Дополнительные ресурсы
© 2023, Школа насосов ® |
часто используются в качестве смазочных насосов в станках, в гидравлических силовых агрегатах и в качестве
масляные насосы в двигателях.
С четырьмя подшипниками в жидкости и жесткими допусками,
они плохо подходят для работы с абразивами или экстремально высокими температурами
Приложения.
д.)
Работа шестеренчатого насоса, строительство, техническое обслуживание
Знакомство с шестеренчатым насосом
Шестеренчатый насос относится к важным насосам, которые используются на борту корабля. У них в основном есть шестерни, и эти шестерни отвечают за передачу энергии давления жидкости, протекающей через них. Они в основном находят свое применение в перекачке смазочного масла и, следовательно, оснащены основной системой смазки двигателя . Итак, давайте рассмотрим этот насос более подробно.
Конструкция шестеренчатого насоса

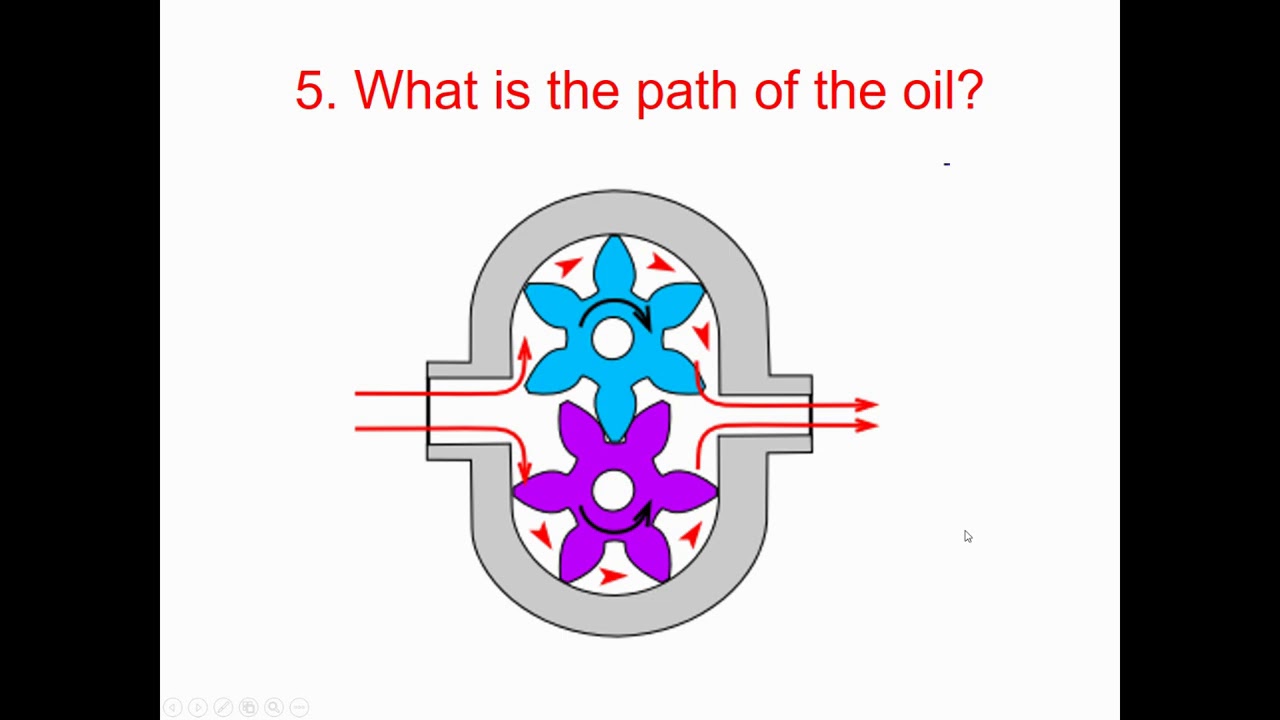

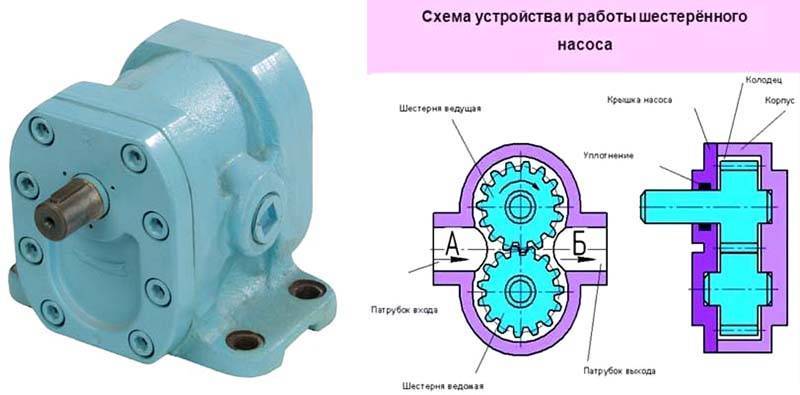

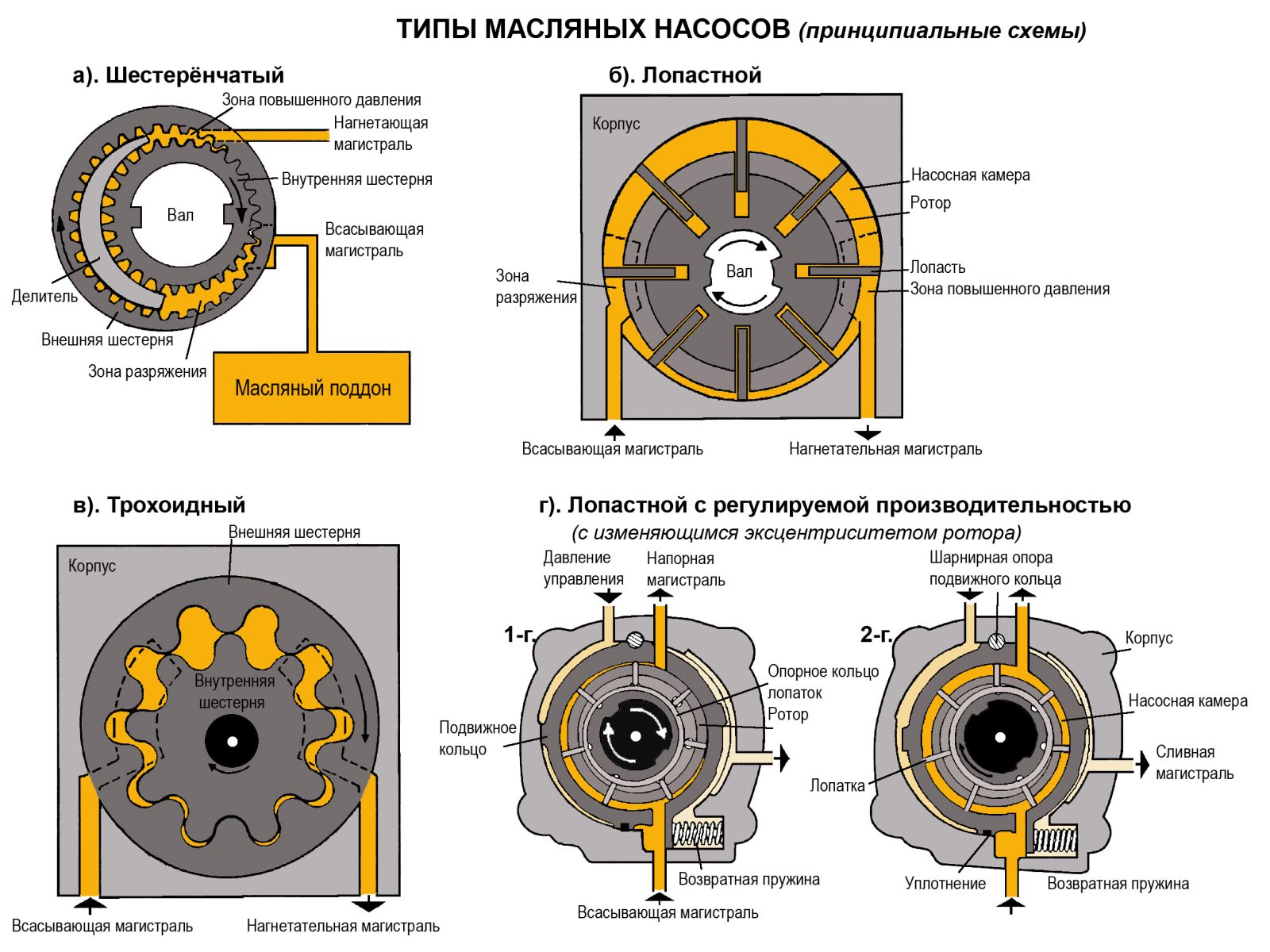

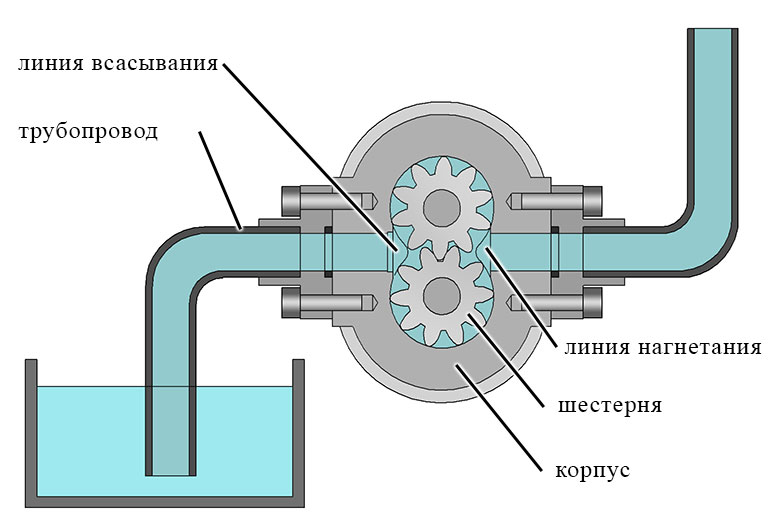

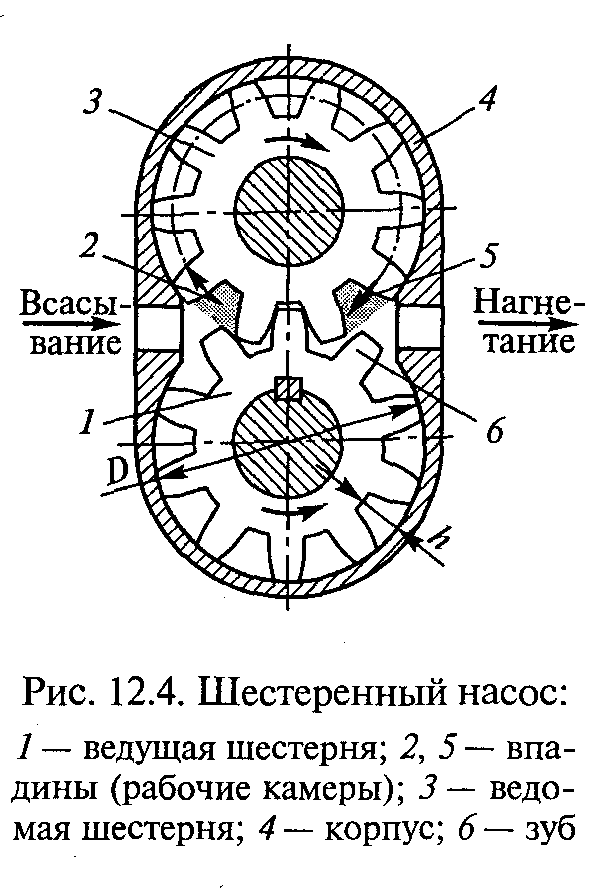

Конструкция шестеренчатого насоса довольно проста и понятна. Сначала посмотрите на рисунок, приведенный ниже, и посмотрите на перечисленные там детали.
