Схема электропроводки ЗИЛ 131, замена проводки своими руками: инструкция, фото и видео
Армейская версия многоцелевого грузового ЗИЛ 131 приступила к несению военной службы с 1966 года. Многие экземпляры и по сей день исправно работают, и не только на своих боевых постах, но и в хозяйстве многих предприятий и организации России.
Вот он – герой нашей статьи
Содержание
- Модификации
- Особенности электрооборудования
- Бесконтактная система зажигания
- Особенности и недостатки бесконтактной системы
- Выводы
Модификации
Автомобиль в неизменном виде продержался на конвейере до 1986 года, когда в планах автозавода появился:
- ЗИЛ 131Н – модернизированный вариант с карбюраторным двигателем;
- ЗИЛ 131Н1 (Н2) с дизельными двигателями;
- ЗИЛ 131А – с обычной схемой проводки (неэкранированной) для гражданских заказчиков.
Узнайте также все нюансы схемы электропроводки Нива Шевроле.
Особенности электрооборудования
Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:
- Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
- Бесконтактная система зажигания с электронным коммутатором;
- Автомобильный генератор переменного тока увеличенной мощности;
- Экранированная герметичная электропроводка ЗИЛ 131.

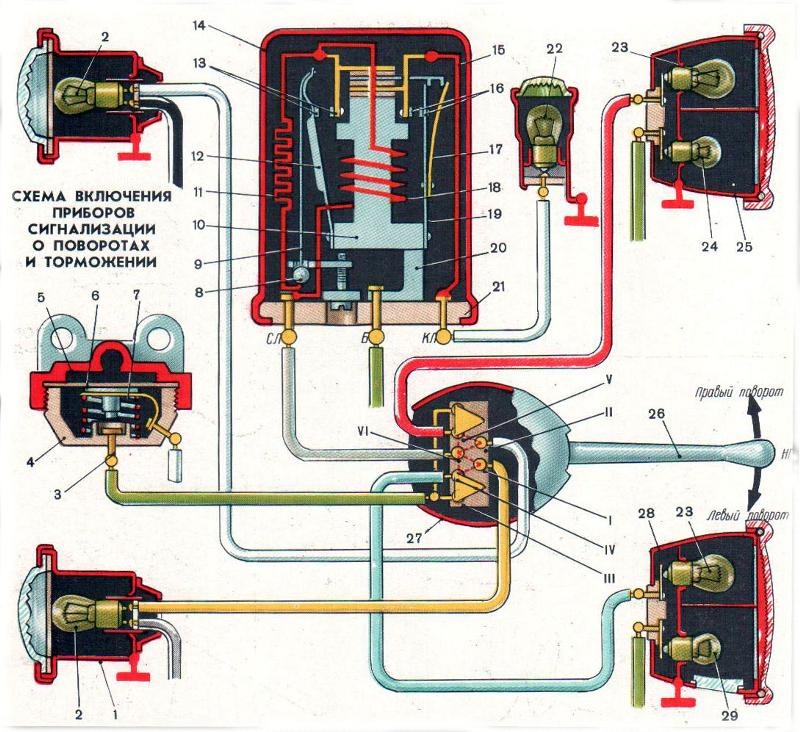

Фото: цветная обучающая инструкция – зажигание и его основные узла
Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.
Читайте также статью “Схема электропроводки ЗИЛ 5301: преемник традиций”.
Бесконтактная система зажигания
На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:
- В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
- В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
- Он накапливает высокое напряжение, заряжаясь электронной схемой.
В свою очередь, электронная схема состоит из:
- преобразователя напряжения, заряжающего накопительный конденсатор;
- электронного ключа, подключающего данный конденсатор к катушке зажигания.

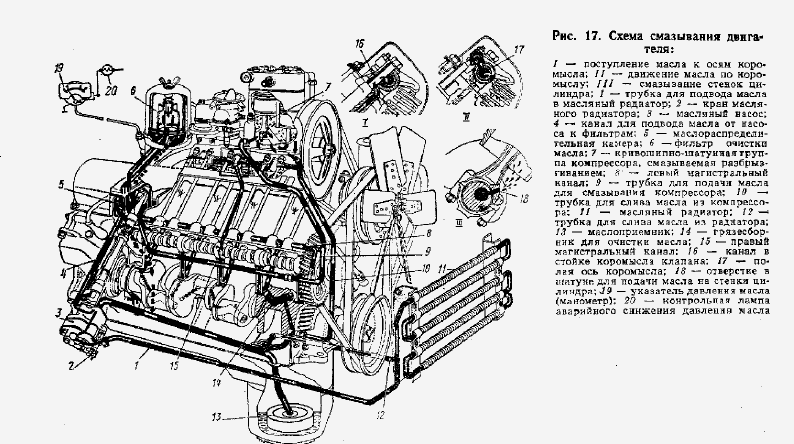

Конструкторы предусмотрели регулировку узлов своими руками
Справочно: при замасливании свечей традиционная контактная система зажигания неспособна поджечь топливовоздушную смесь в цилиндрах. А бесконтактная способна сгенерировать больший импульс, т.е. она менее чувствительна к забрызгиванию свечей и к качеству самого топлива.
Особенности и недостатки бесконтактной системы
Недостатком бесконтактной системы в те годы являлся дефицит электронных компонентов и их надежность при многолетнем использовании в суровых условиях.
Применительно к ЗИЛ 131:
- проводка ЗИЛ 131 выполнялась экранированной, однако ее качество оставляло желать лучшего;
- на автомобилях первых лет выпуска не удавалось обеспечить длительность импульса конденсаторов;
- конструктивная сложность применяемых тиристоров и транзисторов требовала дополнительного обучения автомехаников и водителей.
Выводы
Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.
Разбирайтесь также в тонкостях проводки ВАЗ 2109 (мастер-класс под капотом).
Схема электропроводки зил 131 – Цветная схема электрооборудования автомобиля ЗИЛ-131
Главная » Для строительства
Цветная схема электрооборудования автомобиля ЗИЛ-131
Цветная схема электрооборудования автомобиля ЗИЛ-131 Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su
Рис. 1. Oбозначение на схеме:
1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.
Выводы
https://www.youtube.com/watch?v=ruHbLoSXcyA
Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.
Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.
Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий. Первыми подробное устройство автомобиля получили воинские «учебки»
Читать далее: Вс о предохранителях для Volkswagen Golf 2-6 фото- и видеообзор
Схема электропроводки ЗИЛ 131, замена проводки своими руками: инструкция, фото и видео
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале.
Подписывайтесь на нас в Яндекс.Дзене. Подписаться.Армейская версия многоцелевого грузового ЗИЛ 131 приступила к несению военной службы с 1966 года. Многие экземпляры и по сей день исправно работают, и не только на своих боевых постах, но и в хозяйстве многих предприятий и организации России.
Вот он – герой нашей статьи
Модификации
Автомобиль в неизменном виде продержался на конвейере до 1986 года, когда в планах автозавода появился:
- ЗИЛ 131Н – модернизированный вариант с карбюраторным двигателем;
- ЗИЛ 131Н1 (Н2) с дизельными двигателями;
- ЗИЛ 131А – с обычной схемой проводки (неэкранированной) для гражданских заказчиков.
Узнайте также все нюансы схемы электропроводки Нива Шевроле.
Особенности электрооборудования
Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:
- Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
- Бесконтактная система зажигания с электронным коммутатором;
- Автомобильный генератор переменного тока увеличенной мощности;
- Экранированная герметичная электропроводка ЗИЛ 131.
Фото: цветная обучающая инструкция – зажигание и его основные узла
Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.
Проблемы в работе стартера
Несмотря на то, что в схеме подключения стартера на деталь оказывается меньше нагрузки, чем на другие системы и углы ТС, даже при малых нагрузках не исключена поломка. Вероятные неполадки:
- Медленно вращается коленчатый вал. Это происходит из-за высокой вязкости масла, окисления контактов кабеля, уменьшения заряда внешнего источника.
- Не осуществляется подключение механизма. Причин бывает несколько: поломка реле, контактов, нарушение схемы.
- Неприятные звуки в шестерне появляются из-за некорректного замыкания контактов в схеме.
- Работа якоря не инициирует движение коленвала. Такое явление происходит вследствие буксировки муфты или препятствий в перемещении элемента по валу.
- Чересчур долгое подключение стартера ЗИЛ 131 обусловлено заеданием замка зажигания или обмотки, а также неправильным функционированием контактов, нарушением их схемы.
- Лишний шум при работе может возникнуть ввиду ослабления соединения деталей или замедленного выхода шестерни.
Рекомендуется не допускать поломок устройства, поскольку при его полном выходе из строя хозяину придется заплатить немало денег.
Из материала стало известно, что представляет собой стартер ЗИЛ 131 согласно базовой схеме, каково его предназначение и как подключить механизм. Деталь довольно надежна и долговечна. При грамотном подключении по схеме, а также своевременном и должном обслуживании она прослужит десятки лет.
=>
Грузовик ЗИЛ 131 в течение многих лет применялся в качестве военной техники. По прошествии времени он стал все чаще применяться в сельскохозяйственных работах. В материале описана схема подключения стартера ЗИЛ 131 и факторы, влияющие на его работу.
Схема ЗИЛ 131
Электросхема грузового автомобиля ЗИЛ 131.
Предназначена для проведения ремонтных работ и обслуживания авто. Для увеличения — кликните на схему.
Схема электрооборудования автомобиля ЗИЛ-131
Элементы схемы электрооборудования данного грузового автомобиля:
29 114-3733024 Реле электромагнита типа РС523 в сборе 48 130-3721062 Устройство контактное с крышкой в сборе 26 130-3722105 Предохранитель 6А ЗИЛ 131 27 130-3722210 Предохранитель 7,5А 56 130Т-3704010-А Выключатель зажигания типа ВК350 в сборе 12 130Т-3708110-А Реле включения стартера типа РС502 в сборе 43 130Т-3709010 Переключатель света центральный типа П44-А в сборе 53 130Т-3709060-20 Переключатель указателей поворота типа П105А-01 62 130Т-3714010-Б Плафон кабины типа ПК201 в сборе 67 130Т-3715010-А1 Лампа переносная типа ПЛТ67-А в сборе
17 130Т-3715060-А Лампа подкапотная типа ПД308-А в сборе 7 130Т-3721020-02 Сигнал звуковой типа С311-01 в сборе 70 130Т-3723043 Панель соединительная четырехконтактная типа ПС2-А2 в сборе 4 130Т-3726038 Фонарь сигнальный типа УП101 в сборе 33 130Т-3730010 Электродвигатель отопителя типа 192.
3730 в сборе (35 Вт) 37 130Т-3730166 Сопротивление электродвигателя дополнительное типа СЭ300 в сборе 47 130Т-3803021 Контрольная лампа типа ПД20-Е 64 130Т-3806040-01 Датчик указателя уровня топлива типа БМ117-Д-Т в сборе 9 130Т-3808012 Датчик указателя температуры воды типа ТМ-100-В в сборе 8 130Т-3808014 Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе 20 131-3702010-11 Реле-регулятор типа РР132А в сборе 74 131-3703010-А Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе 73 131-3703140 Выключатель массы аккумуляторной батареи типа ВК318-Б 14 131-3705050-Б Резистор цепи катушки зажигания СЭ326 16 131-3706010-20 Датчик-распределитель 43.3706 в сборе 6 131-3707010 Свеча зажигания типа СН307-В в сборе 10 131-3708010-01 Стартер типа СТ2А в сборе ЗИЛ 131 57 131-3709036 Переключатель света фар ножной типа П53 58 131-3710136-Б Выключатель типа ВК-403 в сборе 35 131-3710142 Выключатель типа ВК38-Б в сборе 34 131-3710600-01 Выключатель управления реле типа 4607.3710 в сборе 2 131-3711010-А Фара типа ФГ122П в сборе 1 131-3712010-Б Фонарь передний типа ПФ133А в сборе 44 131-3713230-Б Патроны ламп освещения приборов с проводами типа ПП126-К в сборе 31 131-3714320 Фонарь освещения кабины типа ФП12-Б в сборе ЗИЛ 131 66 131-3715020 Штепсельная розетка типа ПС400 в сборе 65 131-3716010-Б Фонарь задний типа ФП133А 71 131-3717010 Фонарь освещения номерного знака типа ФП134 в сборе 24 131-3720010-А2 Выключатель сигнала торможения типа ВК13-Б в сборе 22 131-3721300-А Сигнал-зуммер типа С205-Б в сборе 75 131-3727012-А Фара-прожектор типа 17.
3711 с рукояткой в сборе 60 131-3733010 Электромагнит привода воздушного клапана типа РС326 в сборе 18 131-3734010 Коммутатор транзисторный типа ТК200 в сборе 19 131-3734012 Вибратор аварийный типа РС 351 в сборе 55 131-3810090-Б Манометр давления воздуха в шинах типа МД223-Б в сборе 11 131-7904044 Фильтр конденсаторный типа ФР132 46 150Ю-3713240 Патрон контрольной лампы ЗИЛ 131 36 150Ю-3713300 Переключатель типа П20-А2 в сборе 21 150Ю-3715020 Штепсельная розетка типа 47К в сборе 28 150Ю-3722150 Предохранитель термобиметаллический типа ПР2-Б 81 150Ю-3723032 Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) 76 150Ю-3723076 Панель двухконтактная типа ПС4-А2 в сборе 13 152Ю1-7904030 Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе 32 155Ю-3713300 Выключатель типа ВК26-А2 в сборе 30 157Г-7904200 Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20% 23 157КЮ-3730020 Электродвигатель вентилятора типа МЭ11 в сборе 69 164Ю-3716110 Розетка штепсельная прицепа типа ПС300А-100 в сборе 3 164Ю-3723079 Панель соединительная пятиконтактная типа ПС5 в сборе 25 164Ю-3726026 Прерыватель указателей поворота типа РС57 в сборе 51 164Ю-3803025 Контрольная лампа указателей поворота типа ПД20-Д 5 375-3701010 Генератор типа Г287Б в сборе 15 375-3705010-10 Катушка зажигания типа Б118 в сборе 49 Комбинация четырех приборов типа КП205-А Комбинация четырех приборов типа КП205-А в сборе 45 Манометр давления воздуха в системе пнев Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе 52 Спидометр типа СП201-А в сборе Спидометр типа СП201-А в сборе.
| trucks-shemi.ru |
Схема зажигания зил 131. Цветная схема электрооборудования автомобиля ЗИЛ-131
Цветная схема электрооборудования автомобиля ЗИЛ-131
Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su
Рис. 1. Oбозначение на схеме:
1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.
цветная схема и особенности обслуживания

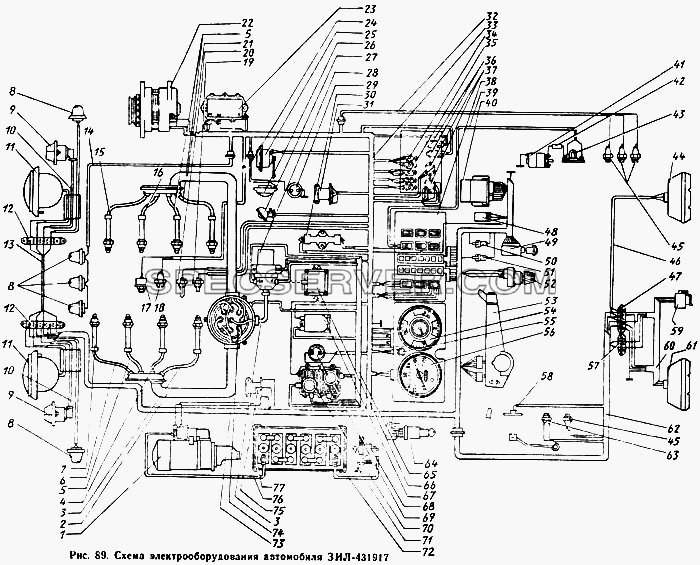

Цветная схема электрооборудования автомобиля ЗИЛ-130
Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su
Рис. 1. Oбозначение на схеме:
1, 10, 23 и 48 — соединительные панели; 2 — фара; 3 — передний фонарь; 4 — боковой повторитель указателя поворота; 5 — генератор; 6 — свеча зажигания с помехоподавляющим резистором; 7 — датчик-распределитель; 8 — датчик сигнализатор аварийного перегрева жидкости; 9 — электрический сигнал; 11 — стартер; 12 — реле стартера; 13 — датчик температуры охлаждающей жидкости; 14 — добавочный резистор катушки зажигания; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 18 — опознавательные фонари автопоезда; 19 — плавкий предохранитель; 20 — биметаллический предохранитель; 21 — блок биметаллических предохранителей; 22 — реле-прерыватель указателей поворота; 24 — выключатель зажигания и стартера; 25 — спидометр; 26 — сигнализатор дальнего света фар; 27 — манометр тормозной системы; 28 — регулятор напряжения; 29 — электродвигатель отопителя; 30 — резистор электродвигателя отопителя; 31 — переключатель отопителя; 32 — выключатель опознавательных фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного падения давления масла; 37 — комбинация приборов; 38 — сигнализатор указателей поворота; 39 — контактные устройства звукового сигнала; 40 — переключатель указателей поворота; 41 — сигнализатор аварийного перегрева жидкости; 42 — розетка переносной лампы; 43 — ножной переключатель света фар; 44 — транзисторный коммутатор; 45 — аккумуляторная батарея; 46 — выключатель сигнала торможения; 47 — датчик указателя уровня топлива; 49 — задний фонарь; 50 — штепсельная розетка прицепа.
Как определить неисправность?
Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:
- Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
- Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
- Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
- Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.
Общее устройство грузовика
Электросхема Зил 131 — ЗИЛ Электросхема —
Электросхема Зил 131

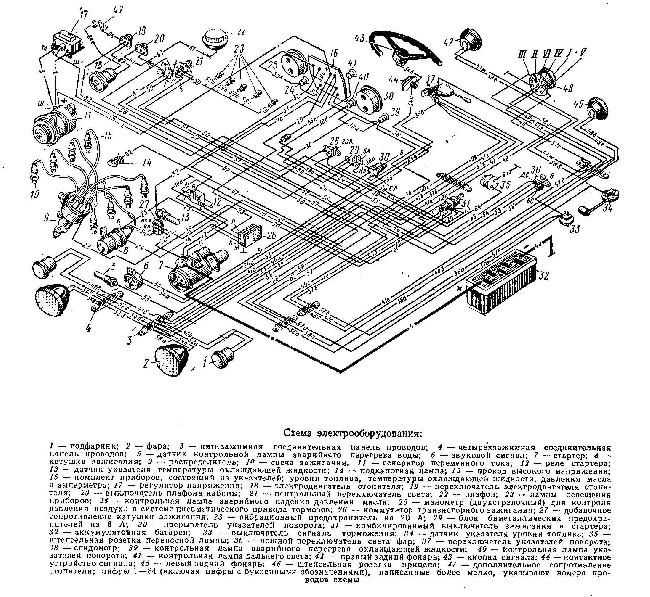

1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева
