Схема раскрой бревна на ленточной пилораме: Распиловка бревна на ленточной пилораме: таблицы, схемы

Содержание

видео-инструкция по монтажу своими руками, особенности обработки дерева на ленточной пилораме, виды поперечного разреза, составление плана, карты, способы, таблица, цена, фото

Статьи

В этой статье мы расскажем о том, как выполняется раскрой бревна на ленточной пилораме. Кроме того, мы рассмотрим, каковы критерии подбора того или иного способа обработки древесины и как это влияет на характеристики готовых пиломатериалов.

Способы раскроя бревен для получения различных пиломатериалов разрабатывались и совершенствовались с давних пор, так как это единственная возможность получить из цельного ствола дерева обрезную доску, брус и прочие категории аналогичных изделий.

Пример того, что можно получить из обычного бревна

С давних пор по сей день способы обработки древесины эволюционировали, а кроме того, появилось новое более производительное оборудование, позволяющее получить необходимые пиломатериалы быстро и с минимальным количеством производственных отходов.

Особенности переработки древесины

Карта раскроя для автоматизированной обработки древесины

Инструкция обработки сырья и получения пилопродукции состоит из целого ряда технологических операций, включая продольный раскрой бревен, торцовку пиломатериалов и обрезку по ширине, сортировку по типоразмерам, сортировку по качеству изготовления, сушку и складирование.

Каждый из перечисленных этапов важен с точки зрения качества готовой продукции. Но, именно раскрой является наиболее трудоёмким и ответственным этапом, в ходе которого формируются основные характеристики готовых пиломатериалов.

Схема нарезки, распространённой пилопродукции

Составление плана раскроя бревен на пиломатериалы (выбор подходящего способа переработки) зависит от породы древесины, от типоразмеров сырья, от степени влажности, от плотности и твердости и от многих других факторов. Разумеется, способ переработки сырья в немалой степени определяется исходя из уровня технической оснащенности предприятия.

Рассмотрим, какое оборудование применяется для промышленной распиловки древесины и какие способы актуальны для каждой категории этого оборудования.

Оборудование для раскроя и особенности его применения

Пример обработки древесины групповыми циркулярными пилами

Для продольного раскроя бревен применяются следующие категории оборудования:

Одиночные ленточные или круглые (циркулярные) пилы – традиционное решение, используемое с давних пор.
Группа рамных пил — более прогрессивное решение, которое позволяет существенно повысить производительность переработки сырья без ущерба для качества готовой продукции.

Рассмотрим подробнее особенности применения перечисленных категорий оборудования.

Индивидуальная распиловка — это метод, при котором применяются одиночные пилы. В этом случае за один проход пилы удается получить только один рез. Поэтому древесный ствол целиком удается раскроить за несколько проходов.

Важно: Преимуществом индивидуальной распиловки является независимость каждого последующего реза от предыдущего.
То есть, распиловка может осуществляться в разных плоскостях.
В итоге появляется возможность более рационально использовать те или иные свойства разных частей бревна.

В то же время этот метод малопроизводителен, а потому не пригоден для применения в условиях крупных деревообрабатывающих предприятий.

Групповая распиловка — это технологический процесс, в ходе которого используется группа рамных пил.
Преимуществом данного метода является то, что бревно разделывается полностью за один проход. За счет этого экономится время и, как следствие, удешевляется продукция. Но нужно помнить, что групповая распиловка выполняется в одной плоскости.
На сегодняшний день наибольшее распространение получили следующие категории оборудования для групповой распиловки:

узко-просветные вертикальные рамы, станки с круглыми пилами, фрезернопильные станки (диаметр перерабатываемого сырья от 14 до 22 см).
средне-просветные вертикальные рамы (диаметр от 24 до 48 см)

широко-просветные вертикальные рамы, двойные и четверные агрегаты ленточнопильного типа (диаметр перерабатываемого сырья свыше 50 см).

Основные способы продольной распиловки

Так выглядит таблица раскроя бревна на ленточной пилораме

Итак, теперь, когда мы рассмотрели актуальные методы переработки древесного сырья посредством специального оборудования, рассмотрим особенности реализации этих способов.

В современной деревообрабатывающей промышленности используются следующие способы раскроя:

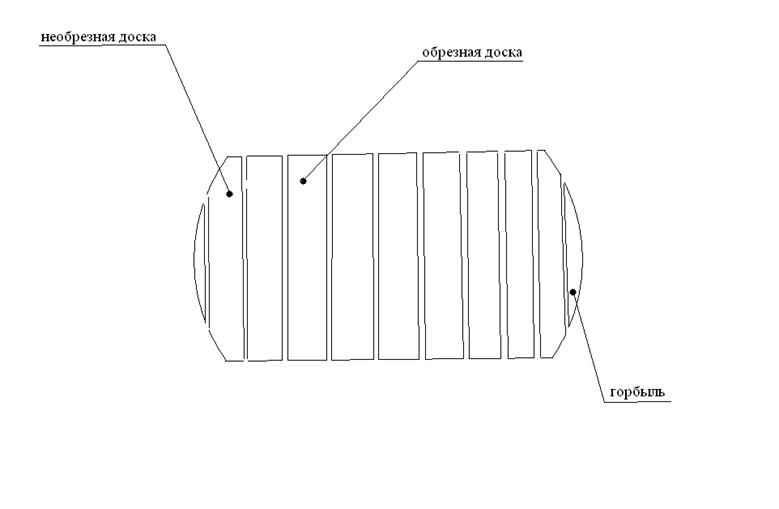

«Вразвал» — способ распиловки бревен, при котором плоскости реза параллельны в отношении друг друга. В соответствии с расположением пиломатериалов в бревне, различается сердцевинная доска или брус; центральные доски, одна из плоскостей которых проходит по продольной оси бревна; боковые доски.

На фото ствол дерева, установленный в станок для продольной резки

Важно: Данный способ переработки древесного сырья считается самым простым и наименее трудоемким.
Но нужно учесть, что готовые деревянные доски необрезные, а потому дополнительно придётся выполнить поперечный разрез бревна.

«С брусовкой» — способ позволяет получить брус с двумя кантами. Остаток бревна пилится на необрезные боковые доски и обапол. То есть, раскрой выполняется не в один, а в два прохода. Более того, тип пил, используемых для первого и второго прохода различается как по числу режущих поверхностей, так и по их направлению.

Режущая кромка ленточной пилы

Оборудование, на котором изготавливается брус, называется станком первого ряда, а оборудование, посредством которого брус разделывается на отдельные доски, называется станком второго ряда.

Способ «секторный», в ходе которого бревно раскраивается на отдельные секторы, из которых впоследствии изготавливаются доски.
Распиловка по такому способу выполняется в один проход, когда режущие инструменты идут последовательно или в несколько проходов, когда на начальном этапе получаются продольные секторы, а на последующих этапах эти секторы делятся на пиломатериалы.
Секторный способ актуален для изготовления пиломатериалов радиальной и тангенциальной распиловки. В соответствии с диаметром бревна и требуемыми размерами заготовки распиловка выполняется только на четвертины или на четвертины с последующей нарезкой на сектора меньшего размера.
К недостаткам этого способа можно отнести трудоёмкость, так как карта раскроя бревна составляется индивидуально. Кроме того, при переработке древесного сырья получается большое количество отходов.

Сегментный способ предполагает распиливание ствола на продольные сегменты, которые, в свою очередь, разделываются на доски требуемого размера.
Сегментно-развальный способ предполагает одновременное изготовление сегментов и распиливание их на пиломатериалы требуемой величины за один проход
Сегментно-брусовый способ, при котором одновременно происходит выпиливание боковых сегментов, тогда как из средней (центральной) части получается двухкантный брус.
Способ предполагает раскрой в два прохода. Во время первого прохода бревно разделяется на брус и боковые сегменты. Во время второго прохода сегменты делятся на менее широкие доски.
Круговая распиловка предполагает обработку бревна, при которой доски отпиливаются последовательно. В ходе обработки заготовка вращается вокруг своей оси, после того как отпиливается очередная доска.
За счет трудоемкости и индивидуального подхода, круговая распиловка в промышленных масштабах практически не применяется.

Агрегатный способ предполагает предварительное проведение фрезеровки деревянного бревна, после чего полученный брус с квадратным сечением разрезается на необходимое количество досок. В ходе фрезеровки образуется большое количество технологической щепы, которая, в свою очередь, применяется для изготовления древесностружечных или древесноволокнистых плит.

Особенности поперечного раскроя

Наиболее распространённая конфигурация торцовочных станков

Поперечный срез бревна называется торцеванием и выполняется специальными циркулярными пилами. Несмотря на то, что цена пиломатериалов возрастает за счет проведения торцевания, этот этап является обязательным в ходе промышленной переработки древесины. Поперечный раскрой выполняется по окончании продольной распиловки бревна.

Пиломатериалы, по окончании сушки, зачастую имеют простые, поперечные и волнообразные искривления. Такие деформации своими руками с трудом подвергаются выправлению. Чтобы уменьшить степень деформации пиломатериалов, выполняется торцевание, в ходе которого часть древесины, подвергшейся искривлению, просто срезается.

Автоматизированная линия по обрезке пиломатериалов

Для выполнения этих работ применяется торцовочный станок в виде рамы с пилой с нижним расположением. В ходе поперечной резки образуются технологические отходы, которые могут быть переработаны в щепу и применены для изготовления древесностружечных плит. Расположение реза определяется в соответствии с типом сортамента и с учетом дефектов обрабатываемых пиломатериалов.

Способы выполнения поперечного раскроя

Торцовочный станок в промышленном цеху

В настоящее время отечественными и зарубежными производителями изготавливается широкий ассортимент торцовочных станков.

В соответствии с комплектацией оборудования и степенью его автоматизации, могут выполняться несколько вариантов торцевания:

Торцевание брусьев и досок в штабеле при заданной постоянной длине. Этот вариант применяется при изготовлении различных столярных изделий (двери, окна, лестницы и т.д.), клееного бруса и конструктивных элементов для деревянного домостроения.

Торцевание досок с разной длиной. В ходе этого технологического процесса доски подаются к рабочему инструменту, где автоматически измеряются. Далее блок управления подбирает оптимальное сочетание заготовок, которые можно обрезать за один проход в соответствии с заданной спецификацией.
Торцевание с удалением дефектов при переменной длине готовой продукции. Данная комплектация оборудования позволяет минимизировать объем сучков, гнили, пигментных пятен и механических деформаций за счет обрезания проблемных участков с торца заготовки.
Такой вариант повсеместно применяется при изготовлении мебельных фасадов, где допускается склеивание ламелей для получения цельной плиты. Выбор такого варианта торцовки позволяет сократить до минимума объём производственных отходов и таким образом удешевить себестоимость готового продукта.

Торцевание с удалением дефектов при фиксированных типоразмерах готовых изделий. В этом случае все заготовки обрезаются на одинаковую длину в соответствии со спецификацией.

Учитывая особенности технологического процесса, следует отметить, что продукция, полученная таким образом, является наиболее дорогостоящей, так как остаётся большое количество отходов.

Вывод

Теперь мы имеем общее представление о том, как и с использованием какого оборудования выполняется промышленная обработка древесины. Остались вопросы, требующие пояснений? В таком случае рекомендуем посмотреть видео в этой статье.

методики, таблицы + схема, как и каким способом лучше пилить дерево на пилораме

Автор: Центр деревообработки Аката

Главной целью распиловки дерева считается приобретение высококачественных пиломатериалов с наименьшим числом остатков. Более известный способ — перепиливать кругляк на ленточной пилораме.

Данное спецоборудование даёт возможность осуществлять продольные, а также смешанные материалы различной толщины. С целью грамотного распиливания на раме ленточного вида следует изучить принципы раскроя, а также руководствоваться избранным технологическим процессом.

Раскрой пиломатериалов
Методы распила брёвен
Организация работы
Технология распила
Фото правильного раскроя бревна на ленточной пилораме

Раскрой пиломатериалов

Перед основанием раскроя в ленточной пилораме бревна следует совершить подготовительные вычисления. Следует учитывать направленность разрезающих плоскостей, свойство древесины, число, а также объём предстоящей продукции.

Разновидность материала способна осложнить проблему.
По этой причине, с целью предотвращения брака заранее делают схему распила ствола бревна.

Уже после того, как бревно зафиксировано в полотне пилорамы, оформляется вычисление по числу предстоящей продукции.

С целью данного создают соответствующие замеры:

Древесину в мыслях разделяют на 4 доли, а также рассматривают любую в отдельности. Высококачественной является граница в отсутствии повреждений, свойств плесени, отколов, а также дефектов с насекомыми. Из неё делают наиболее лучшие материалы. Бруски зачастую пилят с дощечки, удалённой в худшей стороне бревна.
В линейке пилорамы ставят объём диаметр заготовленной части. К данной величине прибавляют высоту неровности. Она предполагает собою разность диаметра среди верхушки, а также комлевой составляющей.

Рулеткой мерят вышину верхушки бревна. Отталкиваясь от данной величины, считают начальный объём предстоящих материалов, в том числе надбавку на распиливание 2 — 5 миллиметров.
Затем, разворачивают бревно на 90 градусов, а также создают аналогичные расчёты.
Заготовку разворачивают таком способом, чтобы при распиливании вышло минимальное число горбыля.

Уже после того, как сделаны все без исключения требуемые замеры, а также составлена схема раскроя бревна, необходимо определиться с технологией распиловки.

Методы распила брёвен

Перед распиловкой целого леса совершают продольные надрезы по бокам бревна, редко с абсолютно всех краёв. Вышедший материал применяют с целью изготовления двухкантного бруса, а также необрезной дощечки.

Изменяя направленность пилы по взаимоотношению к годичным перстням в бревне возможно приобрести лесоматериалы с неповторимым рисунком.

Свойство подобных дощечек будет различаться. Данный период предусматривается при сочетании схемы распила бревна.

Имеются некоторые разновидности распиливания:

Радиальный. Распиливание совершается вертикально рисунку перстней. Сечение ценится тем, что выходит дощечка с однородной структурой, а также цветной палитрой. Она обладает высокой стабильностью к влаге, а также усушке. Такого рода материал является высококачественным.
Ускорительный. Распиливание бревна выполняется параллельно, либо по касательной линии сравнительно годичных перстней. Приобретение доски различаются невысоким качеством, однако при этом обладают увлекательные изображения. Материалы восприимчивы к высокой влаге, их применение рекомендовано в сухих обстоятельствах.
Деревенский. Сечение производится под разными углами поперечно бревну. Дощечка включает разнообразные недостатки в варианте сучков и заболонь. Выделяется посредственными признаками усушки, а также разбухания от влаги.
Диаметральный. Сечение исполняется посередине бревна поперёк волокон. Доска обладает изображением в варианте среза годичных перстней. Выделяется невысоким качеством.

В целях приобретения максимального числа материалов с наименьшими издержками возможно пользоваться особыми проектами, либо чертежом кроя бревна в ленточной пиле.

Организация работы

В начале деятельности рекомендовано просортировать деревья, так как зависит от этого их направление. Следует вычистить их от грязи, убрать сучья, а также гвоздики.

Распределение выполняется согласно следующим аспектам:

Поперечный размер ствола;
Изгиб;
Число сучков, разных повреждений;
Поперечник ядра.

Перед распиливанием следует:

Проконтролировать свойство креплений, а также сочетаний элементов.
Проконтролировать присутствие электричества.
Осуществить смазывание плоскостей, подвластных протиранию.
Проконтролировать точность конструкций пилы.
Проконтролировать перемещение ленты в холостом, а также противоположном процессе.
При потребности поменять стрелку пилорамы, подвинув ролик с левостороннего края на 5 — 10 см.

Технология распила

При подборе технологического процесса распиливания бревна на дощечки, предусматриваются свойства, а также масштабы древесины.

Имеется 3 метода деятельности на пилораме:

Распиловка в развал. Древесину распиливают по ровной линии до окончания в отсутствии поворотов. На выходе приобретают необрезные дощечки. Недостатком считается невысокое свойство приобретённого материала, а также огромное количество остатков. Приобретённые дощечки следует в дополнение подрезать. В ходе эксплуатации имеется значительная возможность их растрескивания.
Распиливание по кругу. Уже после первого распиливания бревно разворачивается на противоположную грань. Как правило, происходит пять разворотов. Метод даёт возможность осуществлять распиливание бревна по масштабам с наименьшим числом остатков. В недостатках подобного метода возможно отметить невысокий темп изготовления.
Распиливание бруса. Главная часть распиливания бревна исполняется по окружности. Основная доля выпиливается в фигуре бруса. С этой целью, как правило, применяют наиболее крупные брёвна.

Разрезание в ленточной пилораме считается одним из значимых стадий лесозаготовки.

Свойства приобретённого продукта непосредственно находятся в зависимости от избранной схемы, деятельности, а также подготовки необходимого оснащения.

Фото правильного раскроя бревна на ленточной пилораме

бревен для пиломатериалов на ленточной пиле

URL:

https://www.woodsmith.com/article/logs-to-lumber-on-a-bandsaw/

Отправить страницу:

Автор: Логан Уиттмер

Вам не нужна огромная лесопилка, чтобы производить пиломатериалы для своих проектов.

У Логана есть несколько отличных советов и методов превращения небольших бревен в пригодные для использования доски с помощью ленточной пилы в вашем магазине.

Загрузите бесплатную статью, чтобы узнать больше о получении пиломатериалов из бревен с WoodsmithPlans.com здесь.

Большинству столяров трудно упустить шанс получить бесплатные пиломатериалы. В результате меня часто соблазняла возможность использовать уникально выглядящие дрова. В глаза бросаются даже бревна и ветки от срубленных по соседству деревьев. Часто это виды, которые вы обычно не найдете на лесопилке. Такие небольшие куски дерева можно использовать для изготовления чего угодно: от токарных заготовок и ручек для инструментов до небольших шкафов и ящиков.

Задача состоит в том, чтобы превратить бревно в пригодные для использования доски. Но если у вас есть ленточная пила, вы на полпути. Думайте об этом как о миниатюрной лесопилке. Однако есть несколько вещей, чтобы рассмотреть.

Знай свои пределы. Во-первых, помните о режущей способности вашей пилы, когда будете искать древесину. Бесполезно поднимать бревно или ветку, если вы не можете разрезать ее ленточной пилой. Например, большинство 14-дюймовых ленточных пил можно резать куски толщиной до 6 дюймов.

Имейте терпение. Другое соображение заключается в том, что свежесрубленные бревна и ветки довольно влажные. Так что не рассчитывайте сразу же использовать доски, которые вы нарезали. Это также означает, что вам нужно место, чтобы складывать доски, пока они сохнут.

Будьте осторожны. Последнее соображение — безопасность. Остерегайтесь встроенных металлических предметов, таких как гвозди и скобы. Ручной металлоискатель может обнаружить предметы, скрывающиеся под поверхностью.

Настройка. Подготовка ленточной пилы к превращению бревен в пиломатериалы не займет много времени. Но я хочу упомянуть кое-что о лезвии. Обычно я рекомендую использовать высококачественное лезвие для первоклассных результатов. Но в этом случае лучше выбрать недорогое лезвие. Кора, песок и металл плохо действуют на лезвия. Таким образом, вы не хотите испортить хорошее лезвие.

Кроме того, лезвие должно быть настолько широким, насколько позволяет ваша ленточная пила, и иметь 2-3 зубца на дюйм. Таким образом, лезвие будет резать ровно, не запутываясь.

Простые салазки. Перед тем, как распилить бревно на доски, необходимо создать ровную поверхность, чтобы можно было кататься на распиловочном столе. Для этого я обращаюсь к фанерным салазкам (см. рисунок выше).

Прикрепив бревно к салазкам винтами, вы предотвратите его скатывание при резке двух граней плоской и квадратной. Убедитесь, что бревно слегка выступает над край салазок для первого пропила. Я также использую старое долото, чтобы удалить часть коры, чтобы бревно не шаталось.

Справочные разрезы. Теперь вы готовы сделать первый разрез. Подавайте бревно равномерно через лезвие, чтобы лезвие не сбивалось с пути.

После того, как вы закончите этот первоначальный разрез, вы будете использовать салазки, чтобы создать второй квадрат поверхности к первому. Это позволяет вам нарезать доски из бревна, используя только направляющую планку ленточной пилы. Так снимите бревно с саней, поверните плоские стороной вниз и снова закрепите винтами.

Изготовление досок. После вырезания опорных граней можно приступать к изготовлению плат. От того, как вы планируете использовать древесину, будет зависеть толщина досок. Имейте в виду, что влажные необработанные доски могут деформироваться и дать усадку. Поэтому не обрезайте куски до конечной толщины. Вместо этого я предпочитаю оставлять немного дополнительного материала, чтобы можно было соединить и выровнять древесину, когда она высохнет. Хорошим практическим правилом является добавление примерно 1⁄4 дюйма.

Вырезать доски из бревна на самом деле то же самое, что и перепиливать, как вы можете видеть на основном фото. Тем не менее, ваша работа еще не завершена. Свежесрубленные пиломатериалы необходимо хранить и правильно сушить, чтобы в конечном итоге они превратились в устойчивые доски.0005

Терпение — главное условие сушки пиломатериалов, вырезанных из бревна. Но это не значит, что вы можете просто положить их в корзину. Вы должны убедиться, что доски имеют хорошую циркуляцию воздуха для сушки и предотвращения роста гниющей плесени. И вы хотите, чтобы дерево было ровным.

Способ сделать это состоит в том, чтобы сложить доски на пару кусков материала «два на один», чтобы они не касались пола. И добавьте тонкие деревянные полоски (называемые наклейками) между каждой доской, чтобы обеспечить циркуляцию воздуха и выход водяного пара. Расположите наклейки так, чтобы они были выровнены по вертикали. Это помогает доски остаются прямыми. Сколько времени нужно ждать, зависит от толщины досок. Хорошее эмпирическое правило состоит в том, чтобы выделить один год на каждый дюйм толщины доски.

Осталось подождать. Когда придет время, у вас будет уникальная древесина, готовая превратиться в великолепный проект.

Опубликовано: 21 октября 2021 г.
