Схема подключения двух котлов

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. Как правильно подключить и реализовать своими руками схему подключения твёрдотопливного и электрического котла отопления?И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении. Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом. Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль. который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро.

Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

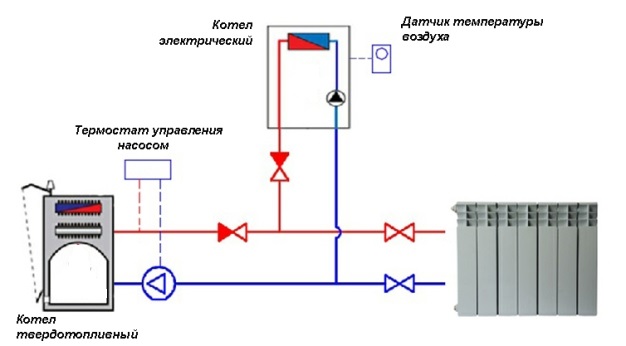

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

работающий ТТК поддерживает комфортную температуру воздуха в помещении;

топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;

температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.

Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля. которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться.

Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов -дополнительное удобство контроля системы отопления.

Добавить комментарий Отменить ответ

Подключение электрокотла к системе отопления: инструкция

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами.

Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.

Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.

Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.

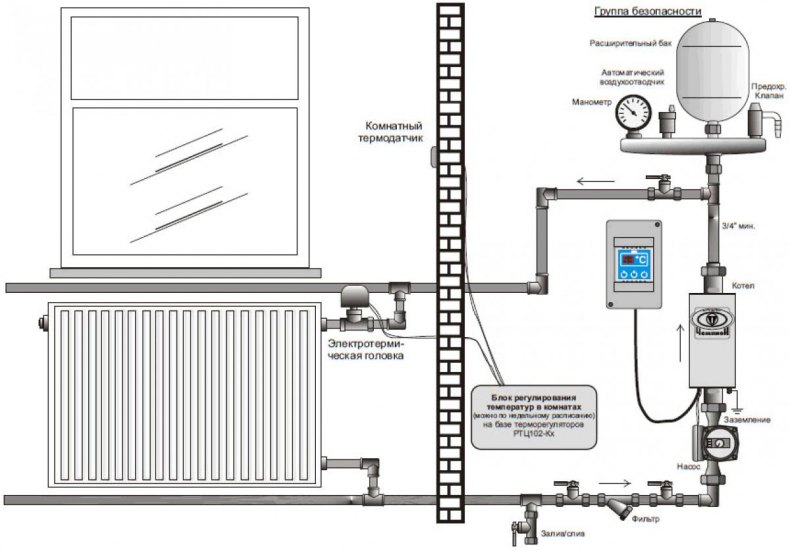

Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.

Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети

Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: Подключение котла к системе отопления — делаем правильно ).

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.

При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;

трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;

на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;

перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;

после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

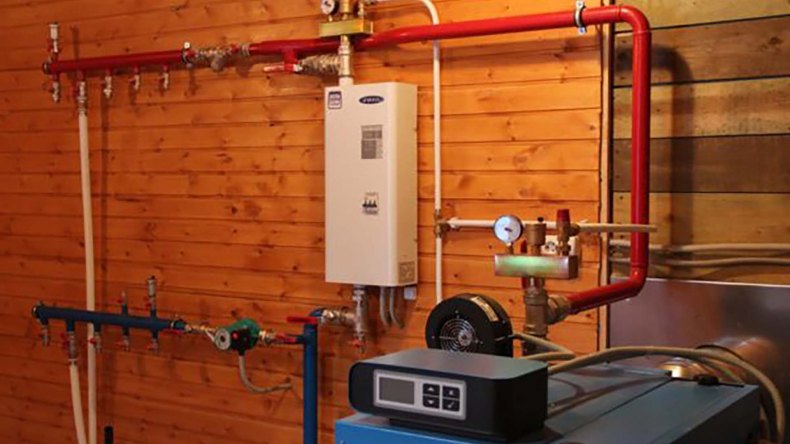

Подключение электрокотла к ТТ котлу

При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла.

Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность.
Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: Подключение твердотопливного котла к закрытой системе отопления .

Как подключить электрический котёл одновременно с твёрдотопливным

Это наиболее часто встречающиеся сочетания в комбинированных системах. Твёрдотопливный котёл даёт не дорогой способ отопить дом, дрова, брикеты, пеллеты и т д. служат основным видом топлива. На нем котёл работает постоянно. Электрический агрегат даёт нам удобство в отоплении дома. Обычно это используется так. Днём топиться твёрдотопливный котёл. Вечером, когда мы ложимся спать, чтобы не подниматься и не подбрасывать дрова вступает в дело электрический котёл.

Когда древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и подхватывает отопление, когда температура падает.

Как сделать так чтобы электрический котёл работал согласованно с твёрдотопливным

Включаем котлы параллельно. И это основной вид включения. В электрическом котле насос встроен внутри котла. У твёрдотопливного котла насос обычно устанавливается снаружи. Для того чтобы они не мешали друг другу работать нам нужно обеспечить движение теплоносителя без паразитных потоков. Для этого нам нужно установить в систему обратный клапан, перед твёрдотопливным и электрическим котлом.

Обратный клапан позволяет теплоносителю двигаться только в одну сторону. Когда работает твёрдотопливный котёл теплоноситель двигается по системе отопления. Он возвращается в котел, не образуя противотока, из-за обратного клапана. Так происходит и при работе электрического котла.

Как добиться правильной работы насосов

Надо добиться согласованной работы насосов 1 и 2. Производительность первого насоса должны быть всегда больше Q1. чем производительность насоса Q2. Почему? Если у нас производительность насоса в электрическом котле Q2 будет больше, то насос твёрдотопливного котла не сможет передавить насос электрического. (Смотри схему)Теплоноситель в твёрдотопливном котле будет застаиваться, а это приведёт к перегреву и закипанию, вплоть до взрыва. Для того чтобы этого не произошло должно быть всегда обеспечено движение теплоносителя. В электрическом котле ничего страшного нет, он выключится.

· Параллельное подключение котлов в систему отопления;

· Устанавливаем обратные клапана на подаче на обоих котлах;

· Установка насоса на обратке, желательно после расширительного бачка, он будет тянуть из бачка и тем самым повышает свою производительность;

· Обязательно иметь ИБП (источник бесперебойного питания), для насоса №1;

· Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла.

Здесь нам потребуются датчики температуры. Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла. Когда не топится твёрдотопливный котёл не выгодно гонять теплоноситель. В дымоходе обязательно есть движение воздуха. Часть тепла через теплообменник будет улетать в трубу.

Чтобы этого не было насос твёрдотопливного котла нужно выключить. На подаче твёрдотопливного котла ставится термостат, который при достижении определённой температуры отключит работу насоса. Как это выглядит в нормальных условиях? Вы приезжаете домой начинаете топить котёл. Как только вы его растопили датчик, увидел повышение температуры, он включает насос и твёрдотопливный котёл начинает работать на подогрев системы отопления.

Температура в доме постепенно растёт. Электрический котёл продолжает работать. Как только термостат комнатный увидел, что температура в комнате достигла заданных параметров, термостат отключает работу электрического котла. Дальше тепло будет поддерживаться работой твёрдотопливного котла.

Последняя топка. Температура начинает падать. Термостат включает электрический котёл. Он поддерживает установленную температуру в ночном режиме. Когда в твёрдотопливном насосе все угли прогорят. Реле выключит насос и исключит весь твёрдотопливный котёл из системы отопления. Закроет возможность терять тепло через теплообменник котла в дымоход.

Электрический котёл одновременно с твёрдотопливным позволяет экономить на отоплении дома. По этой схеме, возможно, добавить и подключить любое сочетание видов отопительных агрегатов. Если уже есть какой-нибудь работающий котёл, то достаточно будет добавить ещё один, который позволит снизить затраты.

Как подключить твердотопливный и газовый котлы в одну систему

Ещё статьи из этой рубрики:

Published on November 17th, 2017

Подключение резервного электрокотла к твердотопливному

Главная

Котлы и нагреватели

Подключение резервного электрокотла к твердотопливному – разбираем нюансы схемы

Наиболее часто резервирование выполняется электрическим котлом, который:

обладает наибольшей надежностью среди всех котлов, по статистике более 99%;
стоит недорого;
может служить не только резервом, но и активным помощником твердотопливному котлу, включаясь, когда не подбрасываются дрова, или для отопления в ночное время, может иметь возможность программирования своей работы.
является наиболее комфортным теплогенератором в плане обслуживания.

Недостаток у него один – наибольшая цена электрической энергии.

Почему обычно устанавливают электрокотел

Чаще всего установить электрокотел дополнительно к твердотопливному требуют простые жилищные обстоятельства. К середине ночи дрова полностью прогорают и в доме становится прохладней. Жильцам необходимо просыпаться и обслуживать котел снова, или к утру будет ощутимо холодней.

Применение автоматически включающегося электрокотла позволяет избежать подобного напряженного режима. Также возможно использование электроэнергии для поддержания минимальной плюсовой температуры и др…

Может ли комбинированный котел заменить два котла

Практически все производители твердотопливных котлов делают, так называемые, комбинации – совмещают в одном агрегате несколько способов отопления. Как правило, твердотопливные котлы дополняются маленьким встроенным электрокотлом, точнее даже ТЭНом, рассчитанным на работу от сети 220 В и мощностью 3 – 5 кВт, которой достаточно для поддержания плюсовой температуры, или даже отопления небольшого дома в не слишком холодное время.

Эти встроенные тены включаются термодатчиками, по температуре теплоносителя на выходе из котла, и (или) комнатного воздуха. Поэтому электронагрев может включиться либо когда котел прогорел, и теплоноситель стал остывать, либо когда температура в доме понизилась ниже минимальной.

По сути электронагрев в твердотопливном котле является важной полезной опцией, позволяющей, например, поддерживать минимальную температуру в загородном доме, или подогревать ночью…

Но он не резервирует ни насос котла, ни его гидравлическую часть. В случае их выхода из строя, дом останется без отопления. Кроме того, у большинства таких котлов нет программирования по времени, а также достаточной мощности и регулировки мощности для трехфазных сетей для полноценного отопления дома. Все это достижимо, если использовать более дорогое, но комфортное решение – сочетание твердотопливного котла и автоматизированного электрического.

Подключение электрокотла как вспомогательного

Если электрокотел должен работать часто, то обвязка делается с автоматическим переключением движения теплоносителя через котлы без участия человека. Здесь применяются обратные клапаны, которые устанавливаются по следующей схеме. Они включаются навстречу друг другу.

При включении электрокотла, он своим давлением запирает обратный клапан в ветви твердотопливного, поэтому движение жидкости там прекращается.
При выключении электрокотла, основной насос запирает обратный клапан в ветви электрокотла, и движение жидкости через него также не происходит.

Также важно увязать работу насосов котлов в зависимости от температуры теплоносителя и воздуха в комнате. Классическая схема обвязки двух котлов подразумевает следующее.

Насос твердотопливного котла включается и выключается датчиком температуры теплоносителя на подаче. Как только пламя прекратилось, теплоноситель остыл, основной насос выключается, чтобы не гонять теплоноситель через охлаждаемый теплообменник.
Электрический котел запускается в работу по команде комнатного термостата (по температуре воздуха), или по времени. Когда становится прохладно, в работу включается электрокотел и его насос.

Вопрос одновременной работы двух насосов, и вопрос бесперебойного обеспечения циркуляции жидкости через твердотпливный, решается подбором рабочего давления насосов.

Что учитывается при резервировании электрокотлом

Не допускается движение жидкости через твердотопливный котел, когда он прекратил горение. В этом случае будет происходить охлаждение теплоносителя, проходящего через теплообменник, естественной тягой на дымоход, и потери энергии окажутся весьма внушительными. Решается отключением насоса после завершения горения дров с помощью термодатчика (обычная опция котлов…) и наличием обратного клапана навстречу электрокотлу…
Обязательно обеспечивается движение жидкости через твердотопливный котел постоянно, без перерывов даже на несколько минут, пока в нем имеется горение. Иначе возможно закипание и взрыв системы. Для недопущения, в цепь питания насоса включается бесперебойный источник (ИПБ). Сам насос устанавливается только на обратке, где в него не может попасть пар.

Насос твердотопливного котла должен быть с большим рабочим давлением, чем в электрокотле, чтобы имелась возможность в любом случае создавать движение жидкости через твердотопливный теплообменник, пока тепловое реле не отключает этот насос (режим «горения нет»). При выборе оборудования, это условие обязательно учитывается.
Если электрокотел выбирается лишь как аварийный, рассчитанный на включение, когда твердотопливный поломается, чего может и не произойти вовсе, то из гидравлической схемы обратные клапаны исключаются. Включение электрокотла предусматривается только в ручном режиме, с ручным открытием/закрытием отсекающих кранов, установленных на патрубках.

Предыдущая запись

Следующая запись

Схема подключения твердотопливного котла в систему отопления

Отопительные агрегаты, работающие на различных видах твердого топлива, в эксплуатации существенно отличаются от электрического, газового и жидкотопливного теплогенератора. В связи с этим подключение твердотопливного котла имеет ряд особенностей. Рассмотрим, как правильно установить агрегат для обогрева, чтобы его работа была эффективна и безопасна, а также как монтируется система отопления с двумя котлами.

Твердотопливный котел в системе отопления

Особенности твердотопливных котлов

Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.

1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.

По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.

Внимание! Такого недостатка, как высокая инерционность, лишен пеллетный котёл, поскольку конструкцией предусмотрена подача топлива в камеру сгорания мелкими порциями. Прекращение подачи ведет к быстрому угасанию пламени.

2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.

Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.

Внимание! Чугунный котел, работающий на твёрдом топливе, устойчив к коррозии и не боится конденсата. Тем не менее, в обвязку такого агрегата также добавляют смесительный узел, поскольку поступление остывшего теплоносителя в водяную рубашку раскаленного котла может привести к разрушению чугуна по причине температурного шока.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле.

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Важно! Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров. Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Заключение

Перед тем как приступать к самостоятельному монтажу обвязки твердотопливного котла, рекомендуется обратиться к профессионалам, которые выполнят грамотный расчет системы и дадут консультацию по грамотному расположению ее элементов. Схема подключения должна обеспечивать безопасное функционирование твердотопливного котла и создавать оптимальные условия для эффективного расход топлива.

Видео по теме:

Как подключить твердотопливный котёл к электрическому: схема

При отсутствии газа самым дешёвым способом обогрева частного жилого или садового дома является установка твердотопливного котла. Однако данный вариант связан с рядом негативных моментов. Основным из них является необходимость постоянно добавлять топливо в топку. Если вовремя этого не сделать, то огонь погаснет, что приведёт к быстрому остыванию дома или даже заморозке всей системы трубопроводов. Существует и обратная проблема – вероятность перегрева теплоносителя, так как регулировать интенсивность горения в некоторых моделях бойлеров очень сложно. Снизить риски можно за счёт монтажа комбинированной системы из котлов двух типов: твердотопливного и электрического.

Содержание статьи

Как подключить твердотопливный котёл к электрическому
Важные нюансы подключения
Схема подключения твердотопливного котла к электрическому

Как подключить твердотопливный котёл к электрическому

В настоящее время налажено массовое производство комбинированных котлов, которые могут работать как на дровах, так и на электричестве. Такие агрегаты очень эффективны и экономичны, несмотря на то, что их КПД примерно на 5% ниже по сравнению с аналогами, в которых используется только один вид топлива. Такое оборудование стоит недёшево, но и обогреваться исключительно за счёт электроэнергии многим также не по карману. Иногда бывает выгоднее самостоятельно собрать систему из двух котлов различного типа.

Ведущую роль в такой связке играет дровяной аппарат (в качестве альтернативы древесине может использоваться, например, уголь или торф). Когда в топке горит огонь, именно он обеспечивает горячее водоснабжение и обогрев помещений. Электрическое оборудование включается только в том случае, если температура теплоносителя опустится ниже определённого уровня (обычно выставляют значение 50°С). Несмотря на вспомогательную роль, такая подстраховка очень важна по нескольким причинам:

даже если дрова полностью прогорят, температура в доме существенно не снизится;
остывший теплоноситель, поступая по обратному трубопроводу, способствует коррозии и образует на стенках камеры конденсат, который смешивается с сажей. В результате появляется трудноудаляемый налёт;
снижается выброс в атмосферу продуктов горения.

Циркуляция жидкости в системе обеспечивается двумя гидронасосами (по одному на каждый из котлов).

Важно! На твердотопливный котёл следует устанавливать более мощный насос, чем на электрический (например, 0,6 атм против 0,5 атм). В противном случае циркуляция может незапланированно пойти по малому кругу. В результате возможно закипание теплоносителя с последующим разрывом трубы на участке застоя.

Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Важные нюансы подключения

Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.

Важно! При выборе электрокотла необходимо учитывать состояние электропроводки в конкретном доме, а также суммарную мощность всех находящихся в нём электроприборов, иначе при включении нагревателя может произойти короткое замыкание либо будет постоянно отключаться автоматический выключатель.

Большое значение имеет правильный выбор гидронасосов. При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости. Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.

Схема подключения твердотопливного котла к электрическому

Обвязка котлов выполняется параллельно. На каждый из них устанавливается гидравлический насос и обратный клапан, который не позволяет воде циркулировать между двумя аппаратами и предотвращает утечку из водяной рубашки в случае аварии.

В малый круг дровяного бойлера монтируют термостат. При падении температуры он направляет жидкость в электрокотёл. Кроме того, в системе присутствуют датчики. Они могут быть двух видов: для измерения температуры теплоносителя в трубе либо температуры воздуха в помещении. При достижении заданных параметров датчики передают сигнал на автоматику, которая включает ТЭНы. Они временно становятся основным источником тепла.

Принцип работы схемы достаточно прост. Жидкость, нагретая твердотопливным котлом, по трубам поступает в радиаторы. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Если пламя погаснет и температура упадёт ниже критической, насос дровяного агрегата по сигналу датчика отключится, а термостат перекроет доступ теплоносителя в бак, направив его по малому кругу через электрический бойлер. При этом автоматически начнут работать ТЭНы.

Основным недостатком отопления твёрдым топливом является необходимость постоянного наблюдения за процессом. Современные печи долгого горения позволяют производить загрузку топлива 1-2 раза в сутки, однако и это не всегда представляется возможным (например, в случае длительного отсутствия хозяев). В этой ситуации комбинированная схема будет поддерживать в доме заданную температуру до возвращения жильцов.

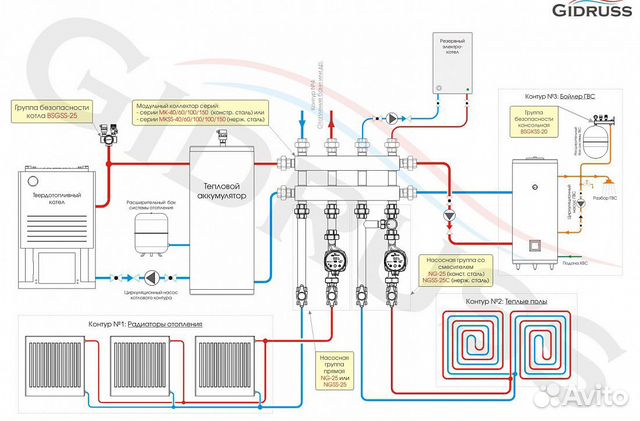

Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

Содержание

Зачем нужна буферная ёмкость для ТТ или электрокотла
Как подключить буферный накопитель к котлу
Обвязка теплоаккумулятора с одним котлом
Схема буферной ёмкости с двумя котлами
Варианты подключения теплоаккумулирующей ёмкости

Буферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.

Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.

Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.

Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:

после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

Жилая площадь / время автономной работы	8 час	10 час	12 час	14 час	16 час
100 м²	587 л	734 л	881 л	1028 л	1175 л
150 м²	880 л	1101 л	1321 л	1542 л	1762 л
200 м²	1174 л	1468 л	1762 л	2056 л	2350 л

Как подключить буферный накопитель к котлу

Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.

Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:

нагретый теплоноситель в баке должен двигаться по направлению к системе отопления и вниз;
не допускается, чтобы охлажденную жидкость, находящуюся внизу ёмкости, выдавливало наверх.

Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

Обвязка теплоаккумулятора с одним котлом

Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.

Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

Схема буферной ёмкости с двумя котлами

Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:

твердотопливный котел устанавливается как основной источник тепла;
на подачу через трехходовой клапан с электроприводом, подключенный к термостату, ставится электрокотел;
после устанавливаются сепаратор воздуха и циркуляционный насос;
выполняется монтаж буферной емкости на отопление;
на обратку монтируют узел подпитки, модуль защиты от холостого хода, мембранный бак.

Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:

основным источником тепла остается котел на твёрдом топливе;
после прогорания дров и остывания теплоносителя, какое-то время нагрев поддерживается за счет буферной емкости;
как только температура нагрева падает до предельных значений, включается электрокотел.

Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

Варианты подключения теплоаккумулирующей ёмкости

Параллельное подключение котловМастер водовед

Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом.

Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль, который контролирует режим работы отопительного оборудования.

1. ТЭНовые котлы.

2. Электродные котлы.

3. Индукционные котлы.

Схема подключения твердотопливного котла

работающий ТТК поддерживает комфортную температуру воздуха в помещении;
топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;
температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для управления ЭК также используются блоки дистанционного контроля, которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов — дополнительное удобство контроля системы отопления.

Обвязка, Как подключить, Установка, Устройство

Содержание:

Правила установки твердотопливных котлов
Схемы подключения твердотопливных котлов
Особенности обвязки — как правильно подключить

Большинство котлов рассчитано на подключение к газопроводу, но загородные дома и дачи расположены далеко от многих коммуникационных систем. Здесь на помощь приходят твердотопливные котлы, работающие на угле и дровах. При подключении таких агрегатов используются схемы отопления электрокотлом и твердотопливным котлом, так как пиролизные устройства работают от электричества и имеют принципиальные отличия.

Правила установки твердотопливных котлов

Перед подключением твердотопливного котла следует знать, что к установке агрегатов данного типа предъявляются следующие требования:

Профессиональный монтаж труб и радиаторов. Только в этом случае можно рассчитывать на исправную работу системы отопления и правильное подключение твердотопливного котла, имеющего вход и выход для отвода остальной части контура.
Наличие определенной температуры. Самая высокая отдача твердотопливного котла возможна только при температуре на выходе 55 градусов, на входе – 45 градусов. При одинаковых показателях можно рассчитывать на максимально возможный срок безупречной работы. Разная температура в системе может стать причиной образования конденсата, который губительно действует на металлические детали.
Правильная установка котла. Очень важно понимать правило, как подключить твердотопливный котел отопления. Установка должна быть размещена на жестком основании в строго вертикальном положении. В качестве площадки можно использовать цементную стяжку толщиной не менее 5 см с заливкой такой же высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бачок, который должен располагаться на более высоком уровне, чем вся система отопления. Лучшим вариантом для этой части системы считается чердак.
Правильно оборудованный дымоход. К обязательным условиям дымохода относятся следующие: наличие задвижки из нержавеющей стали и сборника конденсата внизу дымохода. Кроме того, необходимо наличие специальных люков, обеспечивающих доступ для очистки канала от нагара. Та часть трубы, которая будет проходить по неотапливаемому помещению, требует тщательного утепления. Это поможет увеличить срок службы дымохода.
Схема обвязки твердотопливного котла обязательно должна содержать предохранительный клапан. Рекомендуется подключение водяного контура, в котором давление не превышает 0,2 МПа, а температура рабочей среды не может быть выше 90 градусов.

Схемы подключения твердотопливных котлов

Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего выбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимальных результатов не нужно запоминать чертежи и схемы. Главное понять принцип работы агрегата, а также изучить его преимущества и недостатки.

Для расчета идеальной схемы установки твердотопливного котла необходимо выбрать оптимальный вариант совмещения работы этого агрегата и теплоаккумулятора. Объяснить это можно следующим образом: твердотопливные котлы – это инертные устройства, чем они отличаются от своих газовых, дизельных и электрических собратьев. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, и поддержание постоянного режима в этом случае невозможно.

Установить циркуляционный насос для принудительного перемещения рабочего тела при обвязке твердотопливного котла также не всегда возможно по простейшим причинам. Одним из них является отсутствие линий электропередач в непосредственной близости от дома или перепады напряжения в электросети, которые невозможно стабилизировать с помощью специальных устройств.

Стоимость системы отопления без дополнительного оборудования значительно ниже, но монтаж таких систем требует более тщательного подхода к процессу, так как требует обязательного соблюдения уклонов.

Особенности обвязки – как правильно соединить

При обвязке дровяного котла между агрегатом и расширительным баком рекомендуется установить страховочные линии на входе и выходе, причем разместить их рекомендуется возле водонагревателя. Подключение котла к расширительному баку должно осуществляться кратчайшим путем, при этом не должно быть вставлено ни кранов, ни предохранительных клапанов.

На каждой схеме подключения твердотопливного котла есть точка, определяющая расстояние между расширительным баком и верхней точкой системы отопления. Если нет возможности поднять бак на такую высоту, необходимо встроить насос принудительной циркуляции теплоносителя в прямой участок трубы. Несоблюдение этого правила может привести к подсосу воздуха в верхние нагревательные панели.

Установка циркуляционного насоса должна производиться на обратке в непосредственной близости от котла. В этом случае перебои с электричеством не повлияют на эффективность системы отопления. Для установки насоса необходим дополнительный байпасный путь, позволяющий при необходимости отключить насос, а байпас закрыть с помощью специальных кранов.

Опытные специалисты рекомендуют при подключении газового котла и твердотопливного котла устанавливать в системе отопления байпасы, своеобразную перемычку с отводами между трубами подачи и обратки. В этом случае лишняя горячая вода возвращается в стояк из радиатора при изменении количества с помощью термостата.

Из всего вышеперечисленного можно сделать вывод, что в основе любой системы лежит вытеснение холодного теплоносителя самым горячим. А ведь от эффективности этого процесса зависит качество сборки всего отопительного контура и устройства твердотопливного котла.

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, это важно определиться кто и как будет его устанавливать, определиться заранее, и НЕ покупать твердотопливный котел без монтажа, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

Обучение
Безопасность
Схемы
Фото
Видео
Подведем итоги

Обвязка — комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

подготовка основания для установки твердотопливного котла — оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.

Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.

При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.

Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.

Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего представления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) — если из обратки с радиаторов отопления будет идти холодная, для теплообменника котла это более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электроэнергии в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийная самотечная схема с обратным клапаном (9) — на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью данной схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

Фото отопительной установки — Минская обл., г. Дзержинск

Монтаж отопления: Минск — чертеж схемы, Дзержинск — обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составление сметы на электрика

Подключение котла к источникам питания

Управление большинством моделей возможно с помощью удобных пультов или пультов. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

Первая касается устройства самого твердотопливного котла отопления. Помните — ни в одной из ее моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
Вторая позиция — это, собственно, вопрос от потребителей, которые считают, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос — как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку контура подачи.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант

Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем схема обвязки котла будет отличаться от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

В первом стоит отопительный котел.
Второй содержит радиаторы системы отопления.

А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный бак. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Схема аварийной электропроводки
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить во второй теплообменник холодную воду из-под крана. Вот как это работает.
Схема практически та же. Но внутри первого установлен только второй теплообменник. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
И последний вариант. У него нет второго теплообменника. Его патрубки – вход и выход – подсоединяются к двум трубам, которые с одной стороны подключаются к водопроводу, а с другой – к канализации. На стыке труб устанавливается вентиль, открывающий или закрывающий доступ холодной воды в систему отопления дома. Конечно, этого теплоносителя в отоплении становится больше, поэтому отводящая труба подключается к канализационной системе.

Скажем прямо — схема снижения температуры довольно странная. Но удивительно, что котлы с такой конструкцией присутствуют на рынке, и для них даже организованы сервисные центры.

Подключение твердотопливного котла: схема подключения

Если вы решили произвести подключение твердотопливного котла, то схема этих работ вам непременно понадобится. При проведении данных манипуляций необходимо соблюдать определенные правила, необходимые для долговечной и безопасной эксплуатации оборудования. В последнее время климатические условия стали резко меняться. Зима становится холоднее, перепады температур более впечатляющие. Если вы решили подключить твердотопливный котел, схема, представленная в статье, поможет вам в этом. От того, насколько качественно будут выполнены монтажные работы, будет зависеть долговечность и надежность оборудования. Есть возможность дополнить агрегат твердотопливным котлом, а также другими устройствами, которые будут соответствовать потребностям семьи. Все эти обстоятельства требуют определенного пространства вокруг установки. Если речь идет о запасе свободного места, важно продумать разводку труб отопления, которые будут идти от котла. Произвести монтажные работы самостоятельно вполне реально, главное заранее произвести расчеты и продумать каждый этап.

Основные правила установки котла

Если вы подключаете твердотопливный котел, то сначала необходимо рассмотреть схему, это позволит исключить возникновение наиболее важных ошибок. Изначально мастеру предстоит продумать, где будет располагаться котельная, а также как она будет выглядеть. В помещении обязательно должна быть хорошая система вентиляции, которая обеспечит правильный процесс горения. Немаловажно и то, какое напольное покрытие будет в этом помещении, оно должно состоять из бетона, толщина которого составляет 5 и более сантиметров. Монтажные работы должны сопровождаться первичным выбором места для котла. Так как основным недостатком такого оборудования является необходимость монтажа в месте, где по периметру оборудования имеется много места для проветривания установочной поверхности.

Важно правильно выполнить монтажные работы, которые могут сопровождаться некоторыми трудностями. Если агрегат имеет высокую стоимость, то монтажные работы лучше доверить профессионалам, иначе могут возникнуть дополнительные расходы.

Технология монтажных работ

Подключение твердотопливного котла, схема которого вам понадобится перед проведением работ, предусматривает выполнение нескольких этапов, среди них можно выделить размещение оборудования внутри котельной . На следующем этапе прокладывается трубопроводная система, производится обвязка, на завершающем этапе ставится задача запуска котла.

Основные требования к котельной

Независимо от того, монтажные работы выполняют специалисты или владелец частного дома, необходимо соблюдать схему подключения твердотопливного котла. В противном случае вы можете столкнуться с проблемами, которые могут возникнуть при эксплуатации оборудования, они могут нанести серьезный ущерб не только котлу и установке, но и вашему бюджету. Для обеспечения безопасной работы котельного оборудования необходимо выбрать помещение площадью не менее 7 кв. При оборудовании котельной системой вентиляции необходимо выбирать сечение канала от 80 миллиметров, что должно приходиться на 1 киловатт мощности котла, работающего на твердом топливе. Важно обеспечить безопасное стандартное расстояние от стены до оборудования, которое должно составлять 0,5 метра и более. После того, как вы рассмотрели схему подключения твердотопливного котла, важно продумать, какие материалы будут использованы для устройства пола. Они должны быть негорючими, перед топочным проемом должен быть негорючий материал типа металла. Важно правильно подобрать диаметр дымохода, к этому параметру предъявляются определенные требования. Вы должны соблюдать все нормы пожарной безопасности, только так можно будет обеспечить правильную работу устройства. От правильного монтажа и выбора разновидности дымохода будет зависеть КПД сердца отопительной системы.

Консультация специалиста

Схема подключения твердотопливного котла к системе отопления, представленная в статье, позволит вам произвести работу без помощи специалистов. Это поможет сэкономить внушительную сумму денег. Однако в этом случае вы не сможете рассчитывать на гарантию, которая распространяется на работу и оборудование. В зависимости от мощности и габаритов, а также объема топки котел можно разгружать вручную или с помощью мобильного крана. В этом случае лучше всего позаботиться о том, чтобы установка была завершена до завершения строительных работ. Только так вы сможете устранить проблемы с крышей и дверными проемами.

Подготовка перед установкой

Схема подключения твердотопливного котла к системе отопления позволит установить и подключить котел самостоятельно. Перед проведением монтажных работ необходимо выполнить расчеты параметров котельной с учетом работы оборудования и его особенностей. Мастер должен рассчитать уклоны. Произвести разводку труб с теплоносителем, а также припаять соединительные элементы можно будет, предварительно продумав расположение расширительного мембранного бака для отопления. В системе может быть бойлер. Специалисты или хозяин дома должны подготовить сварочный аппарат, пластиковые трубы, специальный паяльник для них, трубные ножницы и некоторые другие инструменты, а также материалы.

Порядок монтажных работ

Подключение газового и твердотопливного котла, схема которого поможет вам в проведении работ, осуществляется после подготовки к монтажным работам. На следующем этапе оборудование размещается на окончательном месте, осуществляется обвязка, что является самым сложным этапом. Подключить коммуникации предстоит мастеру, это предполагает монтаж трубы, подающей воду в систему, а также обратки, потребуется подключить трубу, которая будет подавать воду на отопление. Схема подключения твердотопливного котла отопления предполагает ввязывание в систему некоторого дополнительного оборудования по типу расширительного бака. Не забывайте о необходимости обустройства дымохода, а также запуска оборудования.

Некоторые особенности подключения

Ряд мастеров используют параллельное подключение газового и твердотопливного котла. Не всегда есть возможность в таких случаях смонтировать водяной насос для обеспечения принудительной циркуляции жидкости. Причиной тому могут служить некоторые факторы. Одна из них – частые перепады напряжения в сети, с которыми достаточно сложно бороться. Довольно часто рядом с домом отсутствуют линии электропередач. Цена такой системы будет намного ниже из-за отсутствия дополнительного оборудования, но установка потребует соблюдения уклона. Между баком и котлом в системе отопления рекомендуется установить страховочные линии на выходных и входных патрубках. При этом этот элемент следует располагать ближе к водонагревателю. Кроме всего прочего, мастер должен убедиться, что расширительный бак подключен к котлу кратчайшим путем, на нем не получится врезать предохранительные клапаны и краны. Если вы рассматриваете схему подключения твердотопливного долговечного котла, важно учесть, что в некоторых случаях невозможно поднять бак так, чтобы циркуляционный насос был врезан в прямую трубу. Это откроет возможность всасывания в верхний воздухоохладитель.

Дополнительная информация о схемах подключения

Циркуляционный насос должен быть установлен в , точнее, обратном трубопроводе. Он должен быть установлен возле отопительного котла. Это необходимо для того, чтобы система продолжала свою работу без принуждения в случае отключения электроэнергии. Этот агрегат должен быть установлен вдоль обходного пути, а при необходимости его можно отключить от сети, минуя обходной путь с помощью кранов.

Заключение

Предварительно необходимо рассмотреть схему подключения твердотопливного котла. При электрическом котле не стоит пренебрегать установкой байпаса, представляющего собой перемычку с краном, расположенную между обраткой и подачей. Этот элемент необходим для возврата лишней воды из батареи в стояк.

Сопутствующие материалы

Электронный трансформатор: схема подключения

Схема подключения счетчика электроэнергии.

Схема подключения электрокотла к системе

Обвязка твердотопливного котла отопления:

Газификация частных домов: проект,

Схема обвязки газового котла отопления и его

Что такое дымоход для газовый котел с

Последовательное и параллельное подключение

Газовый котел: установка, схема подключения

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки

Рис. 2. Гравитационная система с возможностью принудительной циркуляции

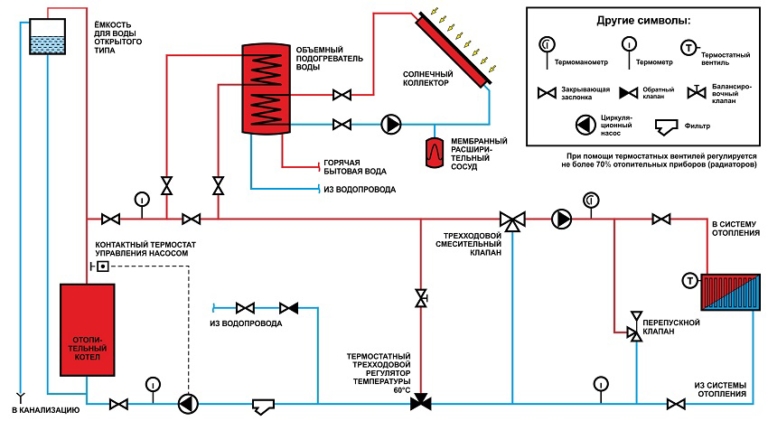

Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

с использованием радиаторных клапанов с термостатом и без него;
на раздаточный контур с датчиком температуры и без него;
с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе

Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой

Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано. В данном случае котел-генератор представляет собой отопительный модуль «два в одном», реализующий основной и резервный нагрев с поддержкой автоматических настроек системы. Кроме того, котлы FOCUS рассчитаны на работу с высокозольными пеллетами, а также с гранулами нестабильного качества.

На базе твердотопливных котлов и пеллетных горелок FOCUS обычно развертываются многоконтурные системы отопления с климат-контролем. Системы отопления дома могут включать обогрев хозяйственных построек, бассейнов, террас. Все это приводит к усложнению коллекторной разводки.

Заказать проект котельной с климат-контролем

Как подключить пеллетный котел к системе отопления

Котел Центральное отопление Плита Печь Твердое топливо, Оба PNG

Котел Центральное отопление Плита Печь Твердое топливо, Оба, электрические провода, кабель, схема png

PNG ключевые слова

электрические провода кабель,
,
твердое топливо,
плита,
,
посуда,
технология,
термостат,
Теплый пол,
,
сантехник,
машина,
Система отопления,
тепло,
печь,
электронный компонент,
схема,
центральное отопление,
Схема подключения,
png,
стикер png,
скачать бесплатно

Скачать PNG бесплатно ( 246.

77KB )

Размеры: 750x732px
Размер файла: 246,77 КБ
Тип MIME: Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель png 1536x1536px 3,02 МБ
Схема подключения Предохранитель Электрические провода и кабели Домашняя проводка, звездочка, электроника, электрические провода Кабель png 2056x3648px 5,89 МБ
org/ImageObject»> Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка png 1200x1241px 1,09МБ
Центральное отопление Отопительная система Котел Отопление Радиаторы, вентиляция и кондиционирование PNG 512x512px 6,3 КБ
Печь Кондиционер HVAC Электричество Холодильник, Техническое обслуживание кондиционеров PNG 600x500px 119,43 КБ
Электроника Аксессуар Электротехника Электронная техника Электронный компонент, спиртовка, электроника, электрические провода Кабель png 1100x600px 737,63 КБ
org/ImageObject»> Электричество Производство строительных материалов Электротехнический подрядчик Строительство, испытания на электробезопасность PNG 728x470px 315,96 КБ
Электрический кабель Электрическая сеть Однофазная электрическая мощность Контактор Автоматический выключатель, Техника, электроника, техника png 3607x2512px 7,84 МБ
Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока, электроника, электрические провода Кабель png 635x635px 166,07 КБ
мужчина держит лампочку и розетку, электрик, разнорабочий, электрик, электрик, электрические провода и кабели, профессиональный электрик, обслуживание, рука png 1500x1345px 440,29КБ
org/ImageObject»> электрический ток, Принципиальная схема Печатная плата Электронная схема, технология, угол, текст png 1051x1500px 698,48 КБ
Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрика, электроника, сервис png 1200x1200px 657,65 КБ
Услуги электрика Электротехника Вилки и розетки переменного тока, Электрооборудование PNG 966x572px 608,87 КБ
Бойлер Водяное отопление Центральное отопление Природный газ, горячая вода, Электрические провода Кабель, Техника для кухни png 1800x2635px 4,26 МБ
Зарядное устройство автомобиля Схема подключения Электрические провода и кабели Генератор, автомобиль, электрические провода Кабель, кабель png 1280x1026px 197,8 КБ
org/ImageObject»> Электролитический конденсатор Электронный символ Емкость Схема, схема PNG 1280x606px 4,51 КБ
Электрические провода и кабели Электричество Электрические выключатели Вилки и розетки переменного тока Электротехника, розетка, электроника, электрические провода Кабель png 1000x778px 768,26 КБ
Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле png 860x898px 675,66 КБ
HVAC Кондиционер Центральное отопление Система отопления Охлаждение, холодная погода мем PNG 1027x1200px 667,85 КБ
Центральное отопление Котел Vaillant Group Сантехник Отопительная система, другие, электроника, кухонный прибор png 1731x2135px 1,2 МБ
org/ImageObject»> Кондиционер Сервис HVAC Холодильник Коммерческая уборка, холодильник PNG 958x662px 627,35 КБ
много серой и черной бытовой техники, Бытовая техника Электричество Холодильник Крупная бытовая техника Стиральные машины, Бытовая техника, кухня, электроника png 2000x1000px 863,8 КБ
Автоматический выключатель Электрическая сеть Предохранитель Электрические выключатели Распределительное устройство, электроника, электрические провода, кабель png 1200x1140px 918,64 КБ
Схема заземления Электрические провода и кабели Электронный символ Электронная схема, Заземление, угол, прямоугольник png 1200x1824px 5,9КБ
Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель png 566x566px 204,36 КБ
org/ImageObject»> Пеллетное топливо Система отопления на биомассе Пеллетная печь Котел, энергия PNG 768x570px 480,39 КБ
Электронная схема Электрическая сеть Электричество Электрический ток, схема, угол, электрические провода, кабель png 880x880px 35,65 КБ
HVAC Кондиционер Печь Система отопления Центральное отопление, Warren Electric Heating Air Conditioning Inc, здание, сервис png 546x546px 407,3 КБ
Электрическая сеть Электронная схема Печатная плата Электротехника, печатная плата PNG 4283x4697px 785,04 КБ
Печь Испарительный охладитель HVAC Центральное отопление Кондиционер, вентиляция и кондиционирование PNG 1334x956px 504,52 КБ
org/ImageObject»> Автоматический выключатель Изолятор Разъединитель Реле Электрические выключатели, Автоматический выключатель PNG 500x500px 141,56 КБ
Электронный символ Схема подключения Принципиальная схема Электрическая сеть Лампа накаливания, лампа PNG 512x512px 17.49КБ
Автоматический выключатель Schneider Electric Устройство защитного отключения Disjoncteur à высокое напряжение Электрические провода и кабели, электрическая розетка, электрические провода, кабель, электричество png 500x500px 170,8 КБ
HVAC Furnace Heat Кондиционер Температура, тепловой удар PNG 600x600px 17,6 КБ
Печь Кондиционер HVAC Вентилятор Холодильная установка, вентиляция, техника, вентиляция png 2497x2317px 5,95 МБ
org/ImageObject»> Схема подключения HDMI Micro-USB Pinout Mobile High-Definition Link, штекер кабеля, угол, текст png 1280x973px 120,22 КБ
Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема PNG 850x1038px 235,93 КБ
Автоматический выключатель Распределительный щит Электричество Схема подключения Электроэнергия, Электроэнергетическая система PNG 1100x580px 374,33 КБ
Сетевые кабели Электрический кабель Витая пара Компьютерная сеть Кабель категории 5, СЕТЕВЫЕ КАБЕЛИ PNG 2048x1433px 888,47 КБ
Автоматический выключатель Контактор Схема подключения Электрические провода и кабели Электрические выключатели, электронная схема PNG 870x1046px 1,05 МБ
org/ImageObject»> voltaics Электрический корпус Солнечная энергия гальваническая система гальваническая электростанция, SCB, Электрические провода Кабель, электрическая проводка png 600x600px 350,33 КБ
черно-серый разъем Galaxy Tab 30-контактный рисунок, распиновка Samsung Galaxy Tab 2 Схема подключения Электрические провода и кабели USB, USB, электроника, электрические провода Кабель png 800x500px 93,84 КБ
Автомобиль Электрический кабель Электричество Электрик Электробезопасность, автомобиль, электроника, электрические провода Кабель png 640x480px 1,17 МБ
Электричество Электрические провода и кабели Электрический кабель Электротехника, электроника, электрические провода Кабель png 1000x650px 355,77 КБ
org/ImageObject»> Электрические провода и кабели Свеча зажигания Электрический кабель Схема подключения, автозапчасти, электроника, электрические провода Кабель png 1400x1400px 373,8 КБ
Коммунальная почта, Электрические провода и кабели Электричество Столб электросети Напряжение, столб, угол, электрические провода Кабель png 853x1280px 575,89КБ
Сантехника Berogailu Boiler Монтаж арт Сантехник, фундаментальный, текст, логотип png 1260x998px 36,74 КБ
Центральное отопление Электрическое отопление Электричество Отопительная система, Бизнес, люди, бизнес png 760x920px 142,34 КБ
Электронная схема Электрическая сеть Принципиальная схема Схема подключения графика, электронные схемы PNG 550x550px 62,41 КБ
org/ImageObject»> иллюстрация электронной платы, Институт Tulau2019s Интегральная схема Печатная плата Электрическая сеть, центральный процессор PNG 1015x816px 53,64 КБ

Как объединить газовый и твердотопливный котлы в одну систему. Подключение двух котлов к одной системе отопления – лучший вариант для непрерывного отопления дома Подключение 2-х котлов

Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в отопительных приборах, это требует постоянного внимания со стороны жильцов. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установку дополнительного котла в систему отопления или использование одновременно двух котлов: твердотопливного и газового.

В этом случае тепло подается на батареи, если дрова в топке уже закончились, а газ в баллоне есть. В качестве альтернативы можно установить дровяно-газовый агрегат, не требующий особых затрат и усилий на монтажные работы. Но практика показала, что подключение двух котлов к одной системе намного эффективнее и выгоднее. При одновременном подключении газового и твердотопливного котла система находится в постоянной работе даже при выходе из строя одного из устройств. Поломка котла, работающего на газе и дровах, приводит к отключению всей системы и в комнатах становится холодно.

В чем сложность подключения двух котлов

Основная сложность использования двух котлов в одной системе отопления заключается в необходимости обустройства разнотипных трубопроводов. Два газовых котла в одном доме можно ставить только при закрытой системе отопления. То есть подключение газового котла к системе отопления не вызовет проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант бойлера способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе. Даже при слабом сгорании углей теплоноситель продолжает нагреваться.

В такой ситуации требуется сброс давления в сети отопления, для чего в контур врезается расширительный бак открытого типа. Если объем этого элемента системы недостаточен, в канализацию можно вывести отдельную трубу для отвода излишков теплоносителя. Однако установка такого бака может стать причиной попадания воздуха в теплоноситель, что может привести к повреждению внутренних элементов газового котла, труб и отопительных приборов.

Чтобы избежать всех этих сложностей одновременного подключения двух котлов к одной системе отопления, можно воспользоваться двумя вариантами:

Используйте аккумулятор тепла — устройство, позволяющее совместить закрытую и открытую систему отопления.
Организовать замкнутый контур отопления твердотопливного и пеллетного котла с помощью специальной группы охраны. При этом агрегаты могут работать автономно и параллельно.

Устройство системы отопления с тепловым аккумулятором

Использование такого элемента в схеме с двумя котлами в одной системе отопления имеет ряд особенностей в зависимости от устанавливаемых агрегатов:

Аккумулятор тепла, газовый котел и отопительные приборы образуют единую замкнутую систему.
Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается в тепловой аккумулятор. Он, в свою очередь, нагревает теплоноситель, циркулирующий в замкнутом контуре отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести:

Котел.
Аккумулятор тепла.
Расширительный бак соответствующего объема.
Шланг для дополнительного отвода охлаждающей жидкости.
Запорная арматура в количестве 13 шт.
Насос принудительной циркуляции охлаждающей жидкости в количестве 2 шт.
Трехходовой клапан.
Фильтр для воды.
Стальные или полипропиленовые трубы.

Такая схема характеризуется работой в нескольких режимах:

Передача тепловой энергии от твердотопливного котла с помощью теплоаккумулятора.
Нагрев воды твердотопливным котлом без использования этого устройства.
Получение тепла от газового котла, подключенного к газовому баллону.
Одновременное подключение двух котлов.

Монтаж системы открытого типа с тепловым аккумулятором

Организация данного вида системы отопления осуществляется по следующей схеме:

Запорная арматура устанавливается на две арматуры твердотопливного котла.
Подключить расширительный бачок. При этом его расположение должно быть на самом высоком уровне относительно других элементов отопительного контура.
.
Соедините котел и аккумулятор тепла двумя трубами.
В контур между аккумулятором тепла и котлом врезаны две трубки, отступив на небольшое расстояние от кранов. На эти трубки также устанавливаются запорные вентили. Дополнительные трубки позволят нагревать теплоноситель от твердотопливного котла без использования теплоаккумулятора.

Далее врезается перемычка для соединения подающей и обратной труб в зазоре между тепловым аккумулятором и котлом. Для крепления перемычки к питанию можно использовать сварку или фитинги; перемычка фиксируется на обратке с помощью трехходового клапана. В образовавшемся малом кругу охлаждающая жидкость циркулирует до тех пор, пока ее температура не достигнет 60 градусов. При более сильном нагреве вода начинает двигаться по большому кругу, захватывая аккумулятор тепла.
Подключить фильтр для воды и циркуляционный насос. Оба устройства должны быть установлены на обратке отопительного контура, лучшим местом считается зазор между котлом и трехходовым краном. Здесь у них есть кран с насосом и фильтром. Следует помнить, что до и после этих элементов обязательно монтируются краны. Преимуществом П-образной розетки является возможность установки байпаса, он будет осуществлять движение теплоносителя при отсутствии электричества. Естественно, газовая котельная в частном доме должна иметь достаточно места для размещения всего необходимого оборудования.

Закрытая система с тепловым аккумулятором

Закрытая система отопления не требует установки расширительного бака, поэтому процесс монтажа значительно упрощается. Чаще всего газовые котлы комплектуются расширительным баком и предохранительным клапаном.

Для правильной сборки такого отопительного контура необходимо соблюдать определенные инструкции:

К подающему штуцеру газового котла подсоединяется кран и труба, идущая к отопительным приборам.
На эту трубу устанавливается насос принудительной циркуляции охлаждающей жидкости. Его следует размещать перед радиаторами.
Каждый радиатор соединен последовательно.
От них отведена труба, ведущая к котлу отопления. В конце трубы на небольшом расстоянии от агрегата, питаемого от газового баллона, устанавливается запорная арматура.
Трубы, ведущие к теплоаккумулятору, соединяются с подающей и обратной трубами. Одна из трубок подключается перед насосом, вторая трубка подключается за отопительными приборами. Каждая трубка снабжена отводом, сюда же следует подсоединить трубки, которые ранее были заделаны до и после теплоаккумулятора.

Установка закрытой системы с двумя котлами — газовым и твердотопливным

При обустройстве такой системы отопления твердотопливный и газовый котел в один контур подключаются параллельно с обязательной установкой группы безопасности. Открытый расширительный бак заменяется закрытым мембранным баком, который находится в специальном помещении.

В группу безопасности входят следующие элементы:

Клапан для удаления скопившегося воздуха.
Предохранительный клапан, с помощью которого можно снизить давление в системе.
Манометр.

Вопрос о том, как подключить два котла, газовый и твердотопливный, решается в следующем порядке:

На трубы, идущие от теплообменников газового и твердотопливного котлов в одну систему, запор- установлены запорные клапаны.
На подводящем трубопроводе, идущем от твердотопливной установки, находится группа безопасности. Однако его можно разместить рядом с клапаном.
Питающие трубы обоих котлов соединены. Предварительно в магистраль, идущую от твердотопливного котла, врезается перемычка, по которой будет организовано движение теплоносителя по малому кругу. Расстояние от котла до точки врезки может быть до 2 метров. Рядом с перемычкой устанавливается геркон. При отключении дровяного котла такая схема не позволяет теплоносителю поступать в котел, несмотря на сильное давление, которое создает газовый котел.
Подающая линия подключается к отопительным приборам, которые находятся в разных помещениях и на разном расстоянии друг от друга.
Между котлами и нагревателями установлена обратка. В определенном месте он разделяется на две трубы: одна направляется к газовому котлу, другая к твердотопливному агрегату. Перед устройством, работающим от газового баллона, установлен пружинный клапан. К другой трубе подключается перемычка и трехходовой клапан.
Мембранный расширительный бачок и насос для принудительной циркуляции теплоносителя монтируются на площадке перед разделением обратки.

Схема подключения двух котлов в одну систему вполне может быть использована при установке универсального комбинированного котла отопления.

Создание схемы отопления, в которой два котла в системе отопления работают либо поодиночке, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление. Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

газ и электричество;
твердое топливо и электричество;
твердое топливо и газ.

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, реализуется достаточно просто. Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное соединение, т.к. можно оставить один котел работающим, а другой полностью заглушить, отключить или заменить. Такая система может быть полностью закрытой, а этиленгликоль использоваться в качестве теплоносителя для систем отопления или .

Совместная работа газового и твердотопливного котла

Наиболее сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, состоящая из двух независимых контуров.

Контур газового котла работает на радиаторах и на общем теплообменнике с твердотопливным котлом и с открытым расширительным баком. Для помещения, в котором установлены оба котла, необходимо выполнение требований как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрического котлов

Для такой системы отопления принцип работы зависит от типа . Если он предназначен для открытых систем отопления, то его легко можно подключить к уже существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные котлы отопления

Для повышения надежности отопления и исключения перебоев в работе системы отопления применяются двухтопливные котлы отопления, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

газ + жидкое топливо;
газ + твердое топливо;
твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только твердое топливо разгорается, теплоноситель быстро нагревается и достигает температуры термостата, отключающего электронагреватели.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога термостата, он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддерживать равномерную температуру в помещениях.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, представляющие собой бак большого объема от 1,5 до 2,0 м3. При работе котла от труб контура, проходящих через бак-аккумулятор, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру достаточно длительное время.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности, многие собственники предпочитают либо установку системы с двумя котлами, работающими на разном топливе, либо установку . Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

В целях экономии часто используется подключение двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения между собой.

Поскольку дровяной котел работает в открытой системе, совместить его с газовой колонкой, имеющей закрытую систему, непросто. При трубопроводе открытого типа вода нагревается до температуры сто градусов и более при самом высоком высоком давлении. Для защиты от перегрева жидкости ставится расширительный бачок.

Часть горячей воды отводится через баки открытого типа, что способствует снижению давления в системе. Но использование таких спусковых баков иногда приводит к попаданию частиц кислорода в теплоноситель.

Возможны два способа подключения двух котлов в одну систему:

параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.

При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное сочетание газового и дровяного агрегата образуют два отдельных контура, которые объединены тепловым аккумулятором.

Применение теплового аккумулятора

Система отопления с двумя котлами имеет следующую структуру:

тепловой аккумулятор и газовый котел объединены с отопительными приборами в замкнутый контур;
потоков энергии от дровяного обогревателя к аккумулятору тепла, которые передаются в замкнутую систему.

С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельный замкнутый контур

Для объединения систем дровяного и газового котла применяются следующие устройства:

предохранительный клапан;
мембранный бак;
манометр;
клапан сброса воздуха.

В первую очередь на трубы двух котлов монтируется запорная арматура. Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.

На ответвление от твердотопливного котла ставится выключатель для функционирования оборота малого круга. Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура вакуумируемого твердотопливного агрегата.

Обратка подключена к радиаторам. Обратный поток теплоносителя разделен двумя патрубками. Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.

Тепловой аккумулятор можно использовать в системе параллельного отопления. Схема установки устройства с таким подключением заключается в подключении к нему обратки и подачи, подающей и обратной труб в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются задвижки, перекрывающие поступление теплоносителя.

Можно комбинировать два обогревателя с ручным и автоматическим управлением.

Подключение с ручным управлением

Включение и выключение котлов осуществляется вручную за счет двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто подключить их одновременно к расширительному баку, перекрыв движение воды.

Соединение с автоматическим управлением

Установлен обратный клапан для автоматической регулировки двух котлов. Защищает отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе нельзя блокировать все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны. Их работа должна быть направлена друг на друга, чтобы вода от двух тепловых устройств направлялась в систему отопления. Клапаны можно поставить на обратку. Также при автоматическом управлении необходим термостат для регулирования насоса.

Автоматическое и ручное управление применяется при комбинировании различных типов отопителей:

газовых и твердотопливных;
электрические и дровяные;
газ и электричество.

Также возможно подключение двух газовых или электрических котлов к одной системе отопления. Установка более двух подключенных тепловых пунктов приводит к снижению эффективности системы. Поэтому больше трех котлов не подключается.

Преимущества двухкотловой системы

Основным положительным моментом установки двух котлов в одной системе отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К преимуществам двойного теплового устройства можно отнести:

выбор основного вида топлива;
возможность управления всей системой отопления;
увеличение времени работы оборудования.

Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам долгие годы непрерывно сохранять тепло в доме.

Два котла в одном доме — залог надежности вашей системы отопления. Очень хорошо, если второй котел будет альтернативой, например, газовому. Комфорт обеспечивает газовый котел (не требует частого обслуживания), а твердотопливный котел устанавливается для снижения расходов на отопление и в качестве резервного на случай непредвиденной ситуации. При определенных условиях они могут быть объединены в одну систему. Вы можете посмотреть по ссылке интересное видео, в котором показаны два основных способа реализации такого решения, или ниже краткое содержание и описание двух способов подключения котлов в одну систему:

Первым из способов реализации такого решения является использование гидроразделителя или гидропереключателя в схеме обвязки котла. Это простое устройство служит для выравнивания температур и давлений в системе отопления и позволяет объединить два и более котла в одну систему и использовать их как по отдельности, так и в каскаде – вместе.

Одно из решений по согласованию работы двух тепловых пунктов и контуров системы отопления

Гидравлическая стрела (гидроразделитель) для подключения 2-х котлов

Второй вариант согласования работы двух котлов может применяться в системах малой мощности и, например, с двухконтурным газовым котлом отопления. Здесь все просто: два котла подключены параллельно друг другу, контуры отделены друг от друга обратными клапанами, при этом два котла могут работать в одной комбинации как по отдельности, так и одновременно.

Монтаж системы отопления в частном доме начинается с установки котла. Во многих пригородных населенных пунктах нет газопровода с природным газом. Инструкция, как правильно подключить твердотопливный котел, облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

Помещение под котельную подбирается отдельно. Площадь около 7м 2 . Идеально подойдет котельная в отдельно стоящем здании. Загрузка топлива в котельную может быть облегчена. Достаточно установить так называемый желоб в районе приемного бункера снаружи, куда будет выгружаться, например, уголь. Выгрузив топливо в приемный бункер, уголь самостоятельно ссыпается по склону в котельную.
Котел желательно располагать ниже нулевой отметки пола. Такой вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
Основание котла должно быть выполнено из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должна быть на 20 см больше габаритов подключаемого котла. Со стороны топки 40-50 см.
Согласно нормам СНиП и противопожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, печи, до противоположной стены расстояние не менее 1,3 м.
Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
Котел необходимо подключить к системе отопления стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

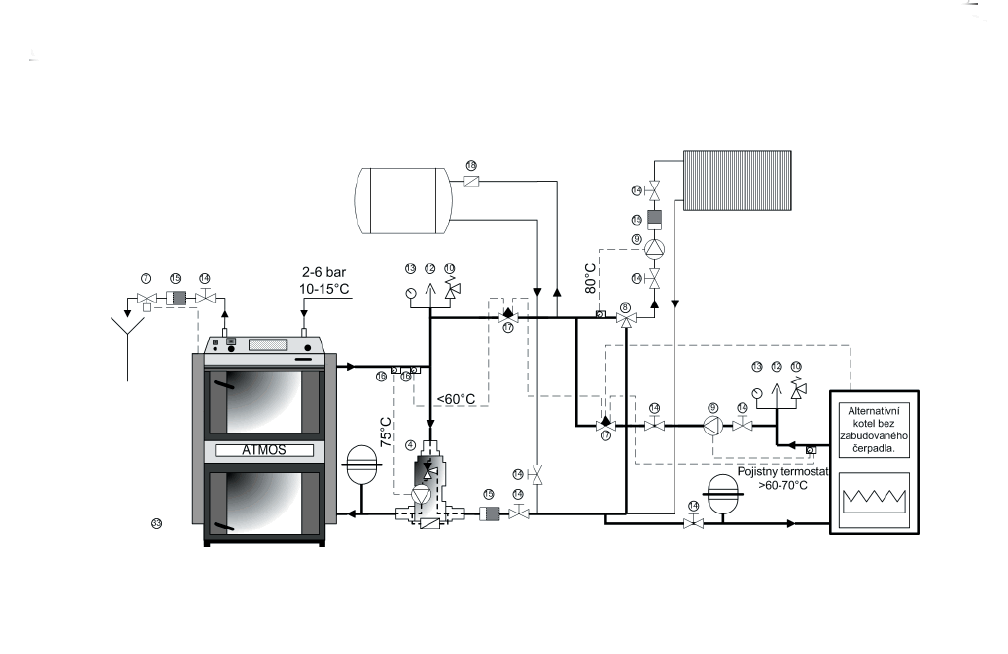

Ниже представлена схема правильного подключения твердотопливного котла.

Существует множество способов подключения. Рассмотрим один из простых и надежных способов подключения.

Группа безопасности устанавливается от котла на прямой трубопровод. После предохранительной группы устанавливается тройник для байпаса. Далее подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратному трубопроводу возвращается в котел. Во избежание основной болезни при эксплуатации твердотопливных котлов, конденсата, отрицательно влияющего на целостность котла, монтируется термостатический трехходовой клапан, подключаемый к обратке на байпасе, настроенный на температуру 50-60 °С. При нагреве теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура обратки достигает 55°С, открывается трехходовой клапан, и нагретый теплоноситель устремляется в контур отопления к радиаторам.

Подключение твердотопливного котла в паре с газовым котлом, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных котлов. Различаются и требования к котельной, где основным условием является воздухообмен:

Площадь котельной с газовым котлом, согласно рекомендациям органов пожарной охраны и газовой службы, рассчитывается следующим образом: 1 кВт мощности — 0,2 м 3 при высоте потолков 2,5 м, но не менее 15 м 3.
Котельная с газовым котлом должна быть оборудована окном с окном, размер которого составляет 0,03 м 2 на 1 м 3 объема помещения.
Входная дверь котельной должна выходить только на улицу. Ширина двери не менее 80см.

Газовые котлы доступны в двух версиях. Пол и стена. Требования к установке напольного газового котла такие же, как и для твердотопливного котла. Длина трубы, соединяющей дымоход и котел, не более 25 см. Если котел коаксиальный, патрубок отвода продуктов сгорания устанавливается под углом -3°. В противном случае для газового котла требуется отдельная труба из керамики или облицованная нержавеющей сталью с люком для отвода продуктов сгорания, а в нижней части трубы устанавливается тройник с краном для отвода конденсата.

Газовые и твердотопливные котлы подключаются параллельно к системе отопления несколькими способами. Схемы разные, знать их все необязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

Эффективное использование теплообменника. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°С, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивают на температуру около 50-60°С. Основную нагрузку возьмет на себя твердотопливный котел. По мере выгорания топлива автоматически включается газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур снабжен диафрагменным расширителем. Закрытый расширительный бачок защищает радиаторы от избыточного давления. При такой схеме подключаемого твердотопливного котла возможна установка открытого расширительного бака прямо в котельной под потолком.
Применение гидравлической стрелки для параллельного подключения котлов в основном применяется в домах с большой площадью. Принцип работы этой системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, например, 25/60, установленным на обратке. На трубе между котлом и насосом установлен электромагнитный клапан МД, который регулирует циркуляцию котла. Обязательна установка отрегулированного предохранительного клапана в подающей линии. Запорная арматура на подаче не установлена. Газовый котел установлен второй. Через тройник котел через подводящий патрубок соединяется с патрубком от твердотопливного котла и далее подключается к гидрострелке. Запорная арматура на стрелке не установлена. На втором котле на подаче установлен предварительно настроенный предохранительный клапан. От гидрострелки на обратке до тройника установлен закрытый расширительный бачок. Затем через тройник на трубе подключается сначала к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без серводвигателя. Далее от тройника на обратке подключается твердотопливный котел. Использование коллектора после гидропереключателя позволяет собрать несколько контуров отопления с насосными группами на каждом из них. Коллекторы создают возможность индивидуальной настройки каждого контура в соответствии с нагрузками на отопительные приборы.
Еще один способ параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым – газовый, а между ними устанавливается откидной клапан на подающей трубе, работающий в направлении от первого отопительного агрегата. Перед обратным клапаном установлен байпас, соединенный с трехходовым термостатическим клапаном, настроенным на температуру 55°С. Между термостатическим клапаном и котлом установлен циркуляционный насос большей мощности, чем в газовом на обратном трубопроводе. Газовый котел подключается через тройник на подающем трубопроводе к твердотопливному котлу и далее подающий трубопровод идет к радиаторам. Обратку от радиаторов через тройник сначала подключают к газовому котлу. После тройника необходимо установить на котле пружинный обратный клапан. При одновременной работе обоих котлов необходимо отрегулировать температурный режим на котлах. Газовый котел настроен на 45°C. Твердотопливный котел настроен на температуру 75-80°С. Приоритет будет отдан твердому топливу. В процессе сгорания топлива и понижения температуры в первом котле газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
Использование буферной емкости. Аккумулятор тепла представляет собой большую стальную утепленную емкость, задача которой удерживать нагретый теплоноситель от котла. Максимальная нагрузка возникает при сгорании топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но у этой схемы есть большие минусы. Для того чтобы нагреть радиаторы до нужной температуры, требуется от 2 до 4 часов. Здесь газовый котел играет свою главную роль. Давайте посмотрим на схему установки. Твердотопливный котел завязывается традиционным способом. Группа безопасности устанавливается перед байпасом на подающем трубопроводе. Затем через тройник устанавливается байпас. Далее подающий трубопровод подключается к накопительной емкости. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на 55°C. Затем устанавливается циркуляционный насос, работающий в сторону котла, после чего к котлу подсоединяется трубопровод. Создается рабочий контур, и теплоноситель в тепловом аккумуляторе начинает постепенно нагреваться. От накопительного бака подводящий трубопровод идет к нагревателям. На нем установлен трехходовой клапан, идущий на байпас. От другого выхода трехходового клапана на подающем патрубке монтируется циркуляционный насос.

После насоса установлен откидной клапан, работающий в сторону радиаторов. Далее через тройник подача от газового котла соединяется с подачей от батареи. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод подключается через тройник к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бачок, обеспечивающий защиту системы отопления. После тройника, через который газовый котел подключается на обратке, обратка идет к теплоаккумулятору и соединяется с байпасом от подающего трубопровода также через тройник. После подключения к байпасной линии обратка подключается к накопительному баку. Такая схема позволяет быстро протопить систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим котлом подробно и вопросы описаны в видео:

Согласованная работа твердотопливного, газового и электрического отопительные котлы

При желании, используя достаточно простую схему подключения, можно совместить работу 3-х и более различных типов отопительных котлов помимо твердотопливного, что все же остается наиболее приемлемым и экономичным по расходу растопочных ресурсов .
