Кран шаровый Dn 20
Кран шаровый Dn 20 полнопроходный с рукояткой отличается особой герметичностью и надежным фланцевым способом крепления. Бесшовная труба изготавливается из стали и служит долгое время без замены и ремонта.
Шаровые краны данного типа предназначены для перекрытия потока этиленгликолевых или водных растворов, перемещаемых по трубопроводу. Такая запорная арматура является идеальной для оснащения внутренних отопительных систем, водоснабжения, а также в пунктах, где теплоноситель отличается небольшим давлением и температурой.
Прежде чем приобрести кран шаровый Dn 20 необходимо учесть условия и среду его дальнейшей эксплуатации.
Запорное оборудование с муфтовым соединением обычно используется в отопительных системах, водоснабжении и газопроводах с диаметром труб не более 50 мм. Краны с данным видом соединения более практичны, имеют небольшие габариты и вес. Для их установки или демонтажа нет необходимости использовать специальное оборудование.
Фланцевое соединение позволяет крану шаровому Dn 20 работать с более разнообразным диапазоном нагрузок. Диаметр труб может быть больше 50 мм, может использоваться в нефтегазовой промышленности.
Корпус крана Dn 20 может быть стальным, нержавеющим, латунным, бронзовым, чугунным или полипропиленовым.
Отличительная особенность данной модели – монолитная конструкция, надежность, долгий срок службы, обеспеченный прокладками углеродно-тефлоновыми, а также более сильными L-образными кольцами.
Такое запорное оборудование не нуждается в постоянном уходе, подтягивании и специальной смазке. Форма крана и высокое расположения вентеля дают возможность быстро и без усилий выполнить изоляционные работы. Вся конструкция отличается повышенной устойчивостью, съемная ручка обеспечивает удобство использования и установку приводного механизма даже после завершения монтажа.
atek-arm.ru
Шаровый кран Genebre DN-20 PN-40 302005, Корпус-латунь, ВР/ВР
Шаровой усиленный латунный кран Genebre 302005, DN-20 PN-40 Корпус-латунь, внутренняя резьба/внутренняя резьба
Шаровый кран Genebre 302005, DN-20 PN-40 является усиленным изделием, изготовленным из хромированной и дополнительно отрихтованной латуни. Корпус имеет тощину, соответствующую стандарту DIN 17660.
Установка крана на трубопровод выполняется с помощью внутренней резьбы, нарезанной по стандарту ISO 228/14. Изделие применяется в сетях, где среда имеет температуру не более +180?С.
Все детали изготовлены из латуни, обработанной специальным образом, и хорошо защищены от коррозии. Кран служит для перекрытия потока среды в сетях с максимальным давлением до 40 атмосфер. Управляется вручную, с помощью хромированной рукоятки из нержавеющей стали.
Краны шаровые Genebre 302005 DN-20 PN-40 имеют целый ряд преимуществ:
— простота конструкции;
— небольшие габариты;
— простая форма проточной части и отсутствие в ней застойных зон;
— удобное управление;
— малое время, затрачиваемое на поворот запорного органа;
— безопасность работы;
— оптимальная стоимость.
Технические характеристики:
Тип — Genebre 302005 DN-20 PN-40, ВР/ВР
Артикул — mce_marker
Диаметры — DN 20
Рабочее давление — PN 40
Максимальная температура — +180 °С
Выполнен — латунь согласно DIN 17660
Резьба ВР/ВР — соответствует ISO 228/14
Управление — ручки-рычага
Спецификация материалов шарового крана:
1. Корпус — Латунь (Хромированный + рихтованный)
2. Крышка корпуса — Латунь (Хромированa + рихтованный)
3. Шар — Латунь (Хромирован)
4. Шток — Латунь (Хромирован)
5. Уплотнение шара — PTFE
6. Уплотнение штока — PTFE
7. Уплотнительное кольцо — N.B.R.
8. Кольцо штока — Латунь (Хромировано)
9. Гайка — Латунь (Хромированa)
10. Ручка — Нерж. сталь (Хромированa)
Другое:
Вес — 295 гр
Диаметр резьбы — 3/4″
www.magazin-nasosov.ru
Шаровый кран Genebre DN-20 PN-40 302005, Корпус-латунь, ВР/ВР
Шаровой усиленный латунный кран Genebre 302005, DN-20 PN-40 Корпус-латунь, внутренняя резьба/внутренняя резьба
Шаровый кран Genebre 302005, DN-20 PN-40 является усиленным изделием, изготовленным из хромированной и дополнительно отрихтованной латуни. Корпус имеет тощину, соответствующую стандарту DIN 17660.
Установка крана на трубопровод выполняется с помощью внутренней резьбы, нарезанной по стандарту ISO 228/14. Изделие применяется в сетях, где среда имеет температуру не более +180?С.
Все детали изготовлены из латуни, обработанной специальным образом, и хорошо защищены от коррозии. Кран служит для перекрытия потока среды в сетях с максимальным давлением до 40 атмосфер. Управляется вручную, с помощью хромированной рукоятки из нержавеющей стали.
Краны шаровые Genebre 302005 DN-20 PN-40 имеют целый ряд преимуществ:
— простота конструкции;
— высокая и надежная герметичность;
— небольшие габариты;
— простая форма проточной части и отсутствие в ней застойных зон;
— удобное управление;
— малое время, затрачиваемое на поворот запорного органа;
— безопасность работы;
— оптимальная стоимость.
Технические характеристики:
Тип — Genebre 302005 DN-20 PN-40, ВР/ВР
Артикул — mce_marker
Диаметры — DN 20
Рабочее давление — PN 40
Максимальная температура — +180 °С
Выполнен — латунь согласно DIN 17660
Резьба ВР/ВР — соответствует ISO 228/14
Управление — ручки-рычага
Спецификация материалов шарового крана:
1. Корпус — Латунь (Хромированный + рихтованный)
2. Крышка корпуса — Латунь (Хромированa + рихтованный)
3. Шар — Латунь (Хромирован)
4. Шток — Латунь (Хромирован)
5. Уплотнение шара — PTFE
6. Уплотнение штока — PTFE
8. Кольцо штока — Латунь (Хромировано)
9. Гайка — Латунь (Хромированa)
10. Ручка — Нерж. сталь (Хромированa)
Другое:
Вес — 295 гр
Диаметр резьбы — 3/4″
www.magazin-nasosov.ru

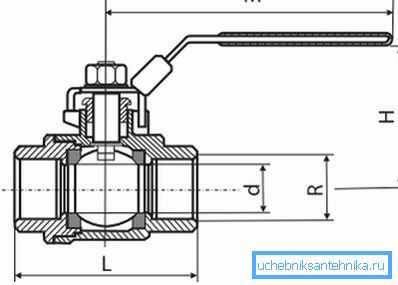

Шаровый кран ду20 – как не совершить ошибку при выборе крана
К числу ключевых параметров, каковые необходимо учитывать при выборе запорной арматуры, относится диаметр, данный размер обязан в точности соответствовать габаритам трубы, в противном случае о герметичности стыка возможно забыть. У неподготовленного человека некоторую растерянность может привести к использованию таких обозначений как «условный диаметр» либо величина просвета, так что необходимо прояснить данный вопрос изначально.
Маленький ликбез

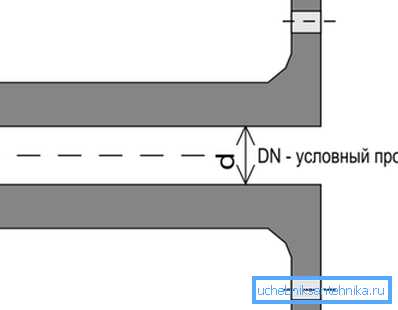

С понятием диаметра знаком любой, но вот применительно к трубам, и запорной и регулирующей арматуре употребляется понятие условного диаметра (Ду иди DN). К примеру, в сантехнических магазинах обозначение шаровый кран 20 мм подразумевает как раз величину просвета.

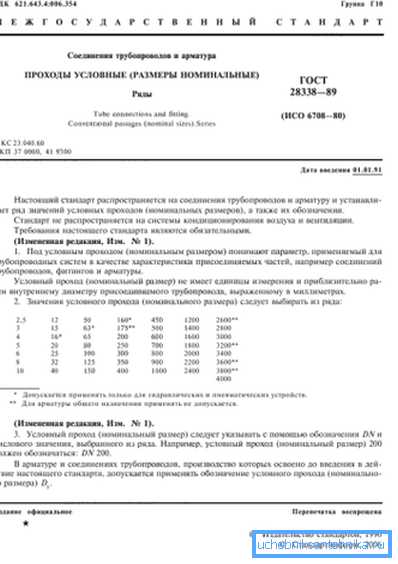

Под этим понятием подразумевается внутренний диаметр, округленный до ближайшего стандартного значения. Полный список стандартных значений Ду возможно отыскать в ГОСТ 28338-89, минимальное значение равняется 2,5 мм, а большое – 4000 мм.
Главная неразбериха появляется по причине того, что фактический внутренний диаметр в 99% случаев не равен номинальному (условному). В случае если, к примеру, забрать стандартную водогазопроводную железную трубу с наружным размером 159 мм, то настоящая величина просвета будет зависеть от толщины стены. Так, при толщине металла 6 мм он будет равен 147 мм, а при 8-миллиметровой стенке – 143 мм.
Но в случае если посмотреть на значения, приведенные в нормативе, то окажется, что для обоих приведенных случаев подходит одинаковый номинальный диаметр – Ду150 (либо DN150). Тот же принцип работает и при меньших размерах, это необходимо учитывать при подборе запорной арматуры. К примеру, шаровый кран Ду 20 владеет величиной условного прохода 20 мм, значит он подойдет лишь для установки на трубу с соответствующим диаметром.
Обратите внимание! На первый взгляд такая система обозначений выглядит нелепой, но это не верно. В действительности ход межд
uchebniksantehnika.ru
Кран шаровой фланцевый DN20 PN40
Шаровой кран фланцевый
ОСНОВНЫЕ МАТЕРИАЛЫ:
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С)
- Шар: нержавеющая сталь
- DN 15-700: AISI 304
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
- Уплотнение штока: фторопласт Ф4К20
- Уплотнение шара: фторопласт Ф4К20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| DN | PN | d | D | d1 | d2 | n отв | H | L1 | L | Вес, кг |
| 15 | 40 | 10 | 95 | 65 | 14 | 4 | 72 | 170 | 120 | 1,8 |
| 20 | 40 | 15 | 105 | 75 | 14 | 4 | 72 | 170 | 120 | 2,2 |
| 25 | 40 | 18 | 115 | 85 | 14 | 4 | 75 | 170 | 140 | 2,7 |
| 32 | 40 | 24 | 135 | 100 | 18 | 4 | 75 | 170 | 140 | 3,7 |
| 40 | 40 | 30 | 145 | 110 | 18 | 4 | 92 | 235 | 165 | 4,6 |
| 50 | 40 | 40 | 160 | 125 | 18 | 4 | 100 | 235 | 180 | 6,1 |
| 65 | 16 | 49 | 180 | 145 | 18 | 4 | 110 | 235 | 200 | 8,4 |
| 65 | 25 | 49 | 180 | 145 | 18 | 8 | 110 | 235 | 200 | 8,4 |
| 80 | 16 | 63 | 195 | 160 | 18 | 8 | 141 | 335 | 210 | 11,2 |
| 80 | 25 | 63 | 195 | 160 | 18 | 8 | 141 | 335 | 210 | 12 |
| 100 | 16 | 75 | 215 | 180 | 18 | 8 | 150 | 335 | 230 | 15 |
| 100 | 25 | 75 | 230 | 190 | 22 | 8 | 150 | 335 | 230 | 15 |
| 125 | 16 | 100 | 245 | 210 | 18 | 8 | 195 | 525 | 350 | 27,7 |
| 125 | 25 | 100 | 270 | 220 | 26 | 8 | 195 | 525 | 350 | 28,5 |
| 150 | 16 | 125 | 280 | 240 | 22 | 8 | 210 | 525 | 380 | 36 |
| 150 | 25 | 125 | 300 | 250 | 26 | 8 | 210 | 525 | 380 | 37 |
| 200 | 16 | 148 | 335 | 295 | 22 | 12 | 225 | 625 | 450 | 56 |
| 200 | 25 | 148 | 360 | 310 | 26 | 12 | 225 | 625 | 450 | 57 |
| 250 | 16 | 200 | 405 | 355 | 26 | 12 | 270 | 625 | 530 | 83 |
| 250 | 25 | 200 | 425 | 370 | 30 | 12 | 270 | 625 | 530 | 85 |
| 300 | 16 | 240 | 460 | 410 | 26 | 12 | 634 | — | 750 | 155 |
| 350 | 16 | 300 | 520 | 470 | 26 | 16 | 690 | — | 750 | 276 |
| 500 | 16 | 390 | 710 | 650 | 33 | 20 | 870 | — | 990 | 610 |
Большой ассортимент фланцевых кранов от производителя. Краны поставляются как в стандартном так и в полнопроходном исполнении, а так же возможно изготовление на заказ под Ваши параметры. Качество продукции подтверждается сертификатом соответствия и паспортом на изделие с индивидуальным номером. Актуальную цену и скидку уточняйте у наших менеджеров по телефону 8 (8422) 71-97-70 и напишите нам на info@simsnabgaz.com
simsnabgaz.com
Шаровый кран Genebre DN-20 PN-25 303505, Корпус-латунь, ВР/ВР
Шаровой полнопроходной латунный кран Genebre 303505, DN-20 PN-25 Корпус-латунь, ВР/ВР
Кран шаровый Genebre Genebre 303505, DN-20 PN-25 предназначен для перекрытия потока воды или другой рабочей среды. Основное преимущество кранов Genebre это их надежность и стойкость при эксплуатации. Материалы корпуса и механизмов, качественная латунь и тефлоновые уплотнители, позволяют использовать краны Genebre с разными рабочими средами: вода холодная, вода горячая, жидкости для отопления и охлаждения, не перегретый пар, воздух, газ, вязкие и грязевые потоки, и т.п. Краны шаровые Genebre не рекомендовано использовать для регулировки давления или потока рабочей среды. Чаще всего применяются Краны шаровые Genebre в водоснабжении, отоплении, кондиционировании.
Особенность кранов шаровых Genebre это применение хромированного покрытия на поверхности крана, что делает вид эстетическим для применения его в бытовых и коммерческих целях. а также дополнительно защищает от коррозии и других внешних факторов.
Краны шаровые Genebre 303505 DN-20 PN-25 имеют целый ряд преимуществ:
— простота конструкции;
— высокая и надежная герметичность;
— небольшие габариты;
— простая форма проточной части и отсутствие в ней застойных зон;
— удобное управление;
— малое время, затрачиваемое на поворот запорного органа;
— безопасность работы;
— оптимальная стоимость.
Технические характеристики:
Тип — Genebre 303505 DN-20 PN-25, ВР/ВР
Артикул — 303505
Диаметры — DN 20
Рабочее давление — PN 25
Максимальная температура — +180 °С
Выполнен — латунь согласно DIN 17660
Резьба — ВР/ВР соответствует ISO 228/1
Управление — ручка «БАБОЧКА»
Спецификация материалов шарового крана:
1. Корпус — Латунь (Хромированный+Дробеструйная обработка)
2. Крышка корпуса — Латунь (Хромированa+Дробеструйная обработка)
3. Шар — Латунь (Хромирован)
4. Шток — Латунь (Хромирован)
5. Уплотнение седла шара — PTFE
6. Уплотнение штока — PTFE
7. Уплотнительное кольцо — N.B.R.
8. Кольцо штока — Латунь (Хромированo)
9. Гайка — Латунь (Хромированa)
10. Насадная гайка — Алюминий (Окрашена)
11. Ручка — Сталь (Хромированa)
Другое:
Вес — 230 гр
Диаметр резьбы — 3/4″
www.magazin-nasosov.ru
Кран шаровой ВН dn20. краны шаровые, пробковые в Нур-султане недорого от компании «STI company»
Шаровой кран — кран, запирающий или регулирующий элемент которого имеет сферическую форму.
Это один из современных и прогрессивных типов запорной арматуры, регулирующим элементом которой является подвижная деталь затвора, имеющая сферическую форму, с отверстием для прохода потока рабочей среды и для его закрытия.
Конструкция шаровых кранов не является новинкой и известна уже более 100 лет, однако в ранних вариантах она не обеспечивала эффективно плотного перекрытия прохода среды из-за трудности её обеспечения металлическими поверхностями шаровой пробки и сёдел корпуса. Появление и внедрение в арматуростроение таких материалов как фторопласт, синтетических каучуков для изготовления сёдел привели к началу широкого использования шаровых кранов. Новые материалы позволили обеспечить плотность закрытия и существенно снизить усилия, необходимые для управления краном.
Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны.
Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых:
- простота конструкции;
- высокая и надёжная герметичность;
- небольшие габариты;
- простая форма проточной части и отсутствие в ней застойных зон;
- удобное управление;
- малое время, затрачиваемое на поворот;
- применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.
Как недостаток можно отметить необходимость наличия «мёртвой» зоны для поворота у кранов с консольной ручкой. Данный недостаток можно компенсировать краном с ручкой-барашком.
Сёдла в корпусе выполняются в виде колец из различных видов пластмасс (в основном фторопласта), что обеспечивает надёжную герметичность, лёгкость и плавность поворота шаровой пробки, но ограничивают применения таких кранов для сред с температурой не более 200 °C.
Управляются шаровые краны вручную (на малых диаметрах) и с использованием механизированного привода — электрического, пневмо- и гидравлического, причём для кранов на газопроводах имеется возможность использовать в качестве управляющей среды пневмопривода рабочую среду, транспортируемую по трубопроводу. В быту шаровой кран может называться полуоборотным.
Эти изделия могут использоваться в системах разной сложности:
- в трубопроводах для транспортировки воды – горячей и холодной;
- в системах перемещения нефти и газа;
- в городской системе газоснабжения;
- в качестве регулирующей арматуры
